Жидкостные манометры: Жидкостные манометры

   30.12.1977  Оставить комментарий

Содержание

Жидкостные манометры

В таких приборах измеряемое давление (разрежение) либо разность давлений уравновешивается давлением столба манометрической жидкости, заполняющей прибор. Диапазон измерения — 10 — 105 Па.

Рисунок 1 — Жидкостные манометры



Жидкостные манометры применяют в основном при определении давления в лаб. условиях и при поверке других манометры Погрешность измерения U-образных и чашечных манометры (0,5-1,0%) определяется погрешностью самого прибора, ошибкой отсчета показаний и несоответствием действительного и расчетного значений плотности манометрической жидкости. Двухчашечные (компенсационные) микроманометры с верхними пределами измерения до 2,5-103 Па имеют погрешность 0,02-0,05%. При малых пределах измерения (до 104 Па) манометры заполняют легкими жидкостями (водой, спиртом, толуолом, силиконовым маслом), при увеличении пределов измерения до 105 Па — ртутью.
В поплавковых, колокольных и кольцевых дифманометрах мера измеряемого давления (перепада) — не высота столба жидкости, а определяемое им положение подвижного элемента прибора.

Манометрической жидкостью в поплавковых дифманометрах обычно служит ртуть или силиконовое масло. Пределы измерения серийных приборов (от 4-103 Па до 0,16 MПа) обеспечиваются изменением высоты и диаметра одного из сосудов дифманометра. Погрешность не более 2,5% от верхнего предела измерения. Колокольные дифманометры (манометрическая жидкость — вода или масло) используют для измерения малых давлений и перепадов давлений от 25 до 400 Па. Погрешность 1,5 и 2,5% от диапазона измерения.

В кольцевых дифманометрах (кольцевых весах) замкнутый сосуд с непроницаемой перегородкой в верхней части установлен на призматическую опору, которая расположена в центре тяжести сосуда.

Под действием разности давлений по обе стороны перегородки манометрическая жидкость перемещается внутри кольца в сторону полости с меньшим давлением. Кольцо поворачивается в обратном направлении, пока момент силы, действующей на перегородку, не станет равным моменту силы тяжести противодействующего груза.

4 Па, погрешность 1,0 и 1,5% от предела шкалы. Поплавковые, колокольные и кольцевые дифманометры — показывающие или записывающие приборы, которые манометры б. снабжены счетчиками расхода, регуляторами, сигнализаторами, а также устройствами для получения унифицированных пневматических или электрических сигналов дистанционной передачи.



Наиболее распространенным и самым простым по устройству является U-образный прибор показаный на рисунке 2.

Рисунок 2 — U-образный жидкостной манометр



Он состоит из изогнутой в виде буквы U стеклянной трубки 4, примерно до половины заполненной рабочей жидкостью 3. С помощью скобок 1 трубка прикреплена к доске 2, между ветвями трубки размещена шкала 5. Когда давления Р1 и Р2 равны, уровни жидкости в левой и правой ветвях U-образной трубки находятся против нулевой отметки шкалы. При неравенстве давлений, например, Р1>Р2, уровень в левой ветви опустится, а в правой — поднимется.

Отсчет нужно производить дважды: от нуля вниз до уровня в левой ветви и от нуля вверх до уровня в правой ветви; полученные значения отсчетов (их сумма равна h) надо сложить. Это рекомендуется делать, поскольку трубки обеих ветвей прибора могут немного отличаться по диаметру. В этом случае жидкость будет опускаться (в левой) и подниматься (в правой) ветвях на неодинаковое количество делений. Значение измеряемой величины (разность давлений Р1 и Р2) определяется по шкале прибора:
P1-P2=hpg
р — плотность рабочей жидкости;
g – ускорение силы тяжести



Жидкостные манометры

Простейший вакуумный манометр состоит из U-образной стеклянной трубки, в которую залита ртуть или какая-либо дру­гая жидкость с низкой упругостью пара. Одно колено трубки соединено с объемом, в котором нужно измерить давление, а в другом колене давление поддерживается на некотором постоян­ном уровне с помощью вспомогательной системы откачки. Как правило, давление во вспомогательной системе намного меньше измеряемого, так что последнее определяется непосредственно по разности уровней жидкости в коленах манометров. Разность уровней в 0,1 мм можно еще различить невооруженным гла­зом.

Это означает, что наименьшая разность давления, которую можно зарегистрировать ртутным манометром, равна прибли­зительно 0,1 тор (мм рт. ст.). Чувствительность жидкостного манометра можно повысить приблизительно в 15 раз, заменив ртуть более легкой жидкостью — маслом с низкой упругостью пара, например бутилфталатом или апиезоном (маслом для диффузионных насосов). Это позволяет регистрировать нево­оруженным глазом разность давлений вплоть до 10

-2 тор. В ли­тературе подробно описаны жидкостные манометры различных конструкций, наиболее интересными из которых можно считать манометры Бионди [1] и Маслаха [2]. При резком повышении разности давлений, например при прорыве атмосферы в одно из колен манометра, рабочая жидкость может сразу выплеснуться в вакуумную систему и нарушить ее работу. Этого можно избе­жать, установив в обоих коленах манометра на некотором рас­стоянии -от поверхности жидкости брызгозащитные устрой­ства [3].

Погрешность измерения жидкостными манометрами обуслов­лена следующими причинами: 1) смачиванием жидкостью стек­ла, сопровождающимся большой нестабильностью капиллярных явлений; 2) неравномерным отражением света стеклом; 3) раз­личием состава масла в масляных манометрах и, значит, раз­личным удельным весом масла в смежных коленах; 4) раство­римостью в масле газов или паров и 5) разной температурой и, значит, разной плотностью жидкости в двух смежных ко­ленах.

Влияние поверхностного натяжения и неравномерного от­ражения света можно свести до уровня гораздо ниже 0,1 , если брать тонкостенные трубки большого диаметра (10 мм). Влияние состава масла и растворимости в нем газов трудно оценить точно, так как они тесно связаны между собой. Количе­ство растворенного газа зависит от природы газа, достигая для некоторых паров значительной величины.

Поэтому масляным манометром нельзя пользоваться при особо точном контроле чи­стоты и давления небольшого количества любого газа. Хикмен с сотр. [4, 5] описали несколько тщательно отработанных кон­струкций масляных манометров, в которых предусмотрена воз­можность периодической дистилляции масла, обеспечивающей его большую однородность и высокую чистоту.

Легко подсчитать, что сдвиг нулевого отсчета, вызванный разностью температур, пропорционален разности температур в двух коленах, температурному коэффициенту объемного расши­рения и разности уровней жидкости. Например, если разность уровней масла составляет 300 мм, то разность температур в ко­ленах манометра, равная TС, приведет к сдвигу отсчета на 0,3 мм масляного столба, т. е. на 0,02 тор (температурный коэф­фициент объемного расширения масла равен 10-3 град-1

).

Трудами ряда исследователей диапазон измерения ртутного манометра был расширен вплоть до 10~3 тор путем точных ме­тодов регистрации малых разностей уровней жидкости. Этими методами первым в 1901 г. воспользовался Рэлей [6]. Манометр его конструкции был снабжен поворотным механизмом и тонкими игольчатыми стеклянными указателями для точной установки уровня ртути. Ньюбери и Аттербек [7], Шредер и Райдер [8], Карвер [9] и другие исследователи пользовались не­большим стеклянным поплавком на поверхности ртути, обычно полой стеклянной бусиной. Манометр конструкции Джонсона и Гаррисона [10] обладает, вероятно, наибольшей чувствитель­ностью, поскольку он был тщательно изготовлен с учетом всего накопленного опыта. Посредством этого абсолютного прибора удавалось регистрировать изменения давления вплоть до 2•1O

-4 тор.

Недавно были опубликованы сообщения о ряде хо­роших конструкций с оптическим и фотооптическим отсчетом разностей уровней вплоть до 10-3 мм [11]. В жидкостных мано­метрах других конструкций (манометр Четтока [12], наклон­ный манометр [13] и манометр с двумя рабочими жидкостями [13, 14]) были использованы успехи гидромеханики.

Жидкостные манометры | Автоматизация и измерения

DWYER ®

Полный список манометров Dwyer

Заказать обратный звонок

Модель

U-образные манометры Flex-Tube. Серии 1221,1222,1223

Манометры серии 1221

Это самые простые, самые дешевые базовые U-образные манометры. Надежный U-образный манометр, достаточно выносливый при использовании, обеспечивает точные и хорошо различимые отсчеты. Он используется с водой, ртутью или красным измерительным маслом. Для манометров, заполненных ртутью, рекомендуется использовать фиксируемую измерительную линейку А-363 компании Dwyer® (доступна как опция для серии 1221 и как часть стандартной поставки для серии 1222). К каждому манометру прикладывается одна пара транспортировочных пробок и пара жестких соединителей из виниловой трубки.

Манометры серии 1222

Имеют все характеристики серии 1221 плюс магнитные фиксаторы для монтажа на любой вертикальной стальной поверхности и фиксируемую линейку для гарантии от сползания U-образной трубки, что особенно рекомендуется для манометров, использующих ртуть. Оба магнита легко снимаются, если это необходимо пользователю.

Манометры серии 1223

Являются лучшими U-образными манометрами для переносного или стационарного использования. Предохранительные ловушки предотвращают потерю индикаторной жидкости в случае избыточного давления. Трубка имеет изгиб в верхней части из литого пластика, которая содержит предохранительные ловушки. Манометры этой серии имеют магнитные фиксаторы и фиксируемую линейку. Стандартный тип соединений «a» включает два быстро перекрываемых литых соединения из нейлоновой трубки, две гибких пластиковых трубки Tygon® длиной 91 см и два трубных адаптера с резьбой 1/8″.

Жидкостные манометры виды. Жидкостные манометры

В жидкостных манометрах, или дифманометрах, измеряемое давление или разность давлений уравновешивается давлением столба жидкости. Измерение давления с помощью жидкостных манометров основано на изменении высоты столба (уровня) рабочей жидкости в стеклянной измерительной трубке в зависимости от прилагаемого давления. В качестве манометрической (рабочей) жидкости чаще всего используются: этиловый спирт, дистиллированная вода, ртуть. Использование этих веществ связано со стабильностью их физических свойств, незначительной вязкостью, несмачиваемостью стенок.

Процесс измерения давления можно осуществить с высокой степенью точности. Простота устройства и легкость измерения являются причиной широкого распространения жидкостных манометров.

К приборам этого типа относятся двухтрубные (U -образные, рис. 15.1) и однотрубные (чашечные, рис. 15.2) манометры, а также микроманометры.

U аb

Рис. 15.1. Манометр двухтрубный (U -образный)
Рис. 15.2. Манометр однотрубный (чашечный)

Двухтрубный манометр (ГОСТ 9933-75) предназначен для измерения избыточных давлений или разности давлений. Шкала прибора обычно выполняется подвижной. Перед началом измерений производят проверку нуля, соединив с атмосферой оба колена U -образного манометра. При этом уровни рабочей жидкости устанавливаются на одной горизонтали аb . Перемещая шкалу прибора, совмещают нулевую отметку шкалы с установившимся уровнем жидкости.

При соединении одного колена трубки с емкостью, в которой необходимо измерить давление, жидкость перемещается до тех пор, пока измеряемое давление не уравновесится давлением столба жидкости высотой Н . Так как уровень жидкости в одной трубке повышается, а в другой понижается, то высота столба Н определяется как разность двух отсчетов. Этот недостаток U -образных манометров частично устранен в чашечном манометре, состоящем из сосудов разного диаметра. Измеряемое давление подаются в плюсовой (широкий) сосуд, а разность уровней определяется путем снятия одного отсчета по минусовой тонкой трубке.

Для сечения 1-1 (рис. 15.1) справедливо следующее равенство сил:

где p a и р б — абсолютное и атмосферное давление, Па;

f — площадь отверстия измерительной трубки, м 2 ;

Н — высота подъема столба жидкости, м;

р — плотность рабочей жидкости, кг/м 3 ;

g — ускорение свободного падения, м/с 2 .

Путем преобразования выражения (15.2) получим:

P изб =P a -P б =Hpg . (15.3)

Очевидно, что при измерении избыточного давления высота подъема рабочей жидкости не зависит от площади поперечного сечения трубок Исходя из условий удобства работы с прибором (для ограничения высоты трубок манометра), при измерении избыточного давления 0,15-0,2 МПа рекомендуется в качестве рабочей жидкости использовать ртуть, при более низких давлениях — воду или спирт.

Чашечный и U -образный манометры не могут использоваться при измерении малых избыточных давлений и разрежений, так как погрешность измерений становится чрезмерно большой. В этих случаях применяются специальные чашечные манометры с наклонной трубкой (микроманометры). Использование наклонной трубки (рис. 15.3) позволяет, уменьшив угол ф, при той же высоте подъема столба жидкости h увеличить его длину, что повышает точность отсчета. Измерение длины и высоты столба жидкости связано соотношением . Отсюда Изменяя угол наклона трубки φ , можно изменять пределы измерений прибора. Минимальный угол наклона трубки 8-10°. Погрешность прибора не превышает ±0,5% конечного значения шкалы.

Глава 2. ЖИДКОСТНЫЕ МАНОМЕТРЫ

Вопросы водоснабжения для человечества всегда были очень важными, а особую актуальность приобрели с развитием городов и появлением в них различного вида производств. При этом все более актуальной становилась проблема измерения давления воды, т. е. напора, необходимого не только для обеспечения подачи воды через систему водоснабжения, но и для приведения в действие различных механизмов. Честь первооткрывателя принадлежит крупнейшему итальянскому художнику и ученому Леонардо да Винчи (1452-1519 гг.), который впервые применил пьезометрическую трубку для измерения давления воды в трубопроводах. К сожалению, его труд „О движении и измерении воды” был опубликован лишь в XIX веке. Поэтому принято считать, что впервые жидкостный манометр был создан в 1643 г. итальянскими учеными Торричелли и Вивиаии, учениками Галилео Галилея, которые при исследовании свойств ртути, помещенной в трубку обнаружили существование атмосферного давления. Так появился ртутный барометр. В течение последующих 10-15 лет во Франции (Б. Паскаль и Р. Декарт) и Германии (О. Герике) были созданы различные разновидности жидкостных барометров, в том числе и с водяным заполнением. В 1652 г. О. Герике продемонстрировал весомость атмосферы эффектным опытом с откачанными полушариями, которые не могли разъединить две упряжки лошадей (знаменитые „магдебургские полушария”).

Дальнейшее развитие науки и техники привело к появлению большого количества жидкостных манометров различных типов, применяемы;: до настоящего времени во многих отраслях: метеорологии, авиационной и электровакуумной технике, геодезии и геологоразведке, физике и метрологии и пр. Однако, в силу ряда специфических особенностей принципа действия жидкостных манометров их удельный вес по сравнению с манометрами других типов относительно невелик и, вероятно, будет уменьшаться и в дальнейшем. Тем не менее при измерениях особо высокой точности в области давлений, близких к атмосферному давлению, они пока незаменимы. Не потеряли своего значения жидкостные манометры и в ряде других областей (микроманометрии, барометрии, метеорологии, при физико-технических исследованиях).

2.1. Основные типы жидкостных манометров и принципы их действия

Принцип действия жидкостных манометров можно проиллюстрировать на примере U-образного жидкостного манометра (рис. 4, а ), состоящего из двух соединенных между собой вертикальных трубок 1 и 2,

наполовину заполненных жидкостью. В соответствии с законами гидростатики при равенстве давлений р i и р 2 свободные поверхности жидкости (мениски) в обеих трубках установятся на уровне I-I. Если одно из давлений превышает другое (р\ > р 2), то разность давлений вызовет опускание уровня жидкости в трубке 1 и, соответственно, подъем в трубке 2, вплоть до достижения состояния равновесия. При этом на уровне

II-П уравнение равновесия примет вид

Ap=pi -р 2 =Н Р » g, (2.1)

т. е. разность давлений определяется давлением столба жидкости высотой Н с плотностью р.

Уравнение (1.6) с точки зрения измерения давления является фундаментальным, так как давление, в конечном итоге, определяется основными физическими величинами — массой, длиной и временем. Это уравнение справедливо для всех без исключения типов жидкостных манометров. Отсюда следует определение, что жидкостный манометр — манометр, в котором измеряемое давление уравновешивается давлением столба жидкости, образующегося под действием этого давления. Важно подчеркнуть, что мерой давления в жидкостных манометрах является

высота стол а жидкости, менно это обстоятельство привело к появлению единиц измерений давления мм вод. ст., мм рт. ст. и других которые естественным образом вытекают из принципа действия жидкостных манометров.

Чашечный жидкостный манометр (рис. 4, б) состоит из соединенных между собой чашки 1 и вертикальной трубки 2, причем площадь поперечного сечения чашки существенно больше, чем трубки. Поэтому под воздействием разности давлений Ар изменение уровня жидкости в чашке гораздо меньше, чем подъем уровня жидкости в трубке: Н\ = Н г f/F, где Н ! — изменение уровня жидкости в чашке; Н 2 — изменение уровня жидкости в трубке; / — площадь сечения трубки; F — площадь сечения чашки.

Отсюда высота столба жидкости, уравновешивающей измеряемое давление Н — Н х + Н 2 = # 2 (1 + f/F), а измеряемая разность давлений

Pi — Рг = Н 2 р ?-(1 + f/F ). (2.2)

Поэтому при известном коэффициенте к= 1 + f/F разность давлений может быть определена по изменению уровня жидкости в одной трубке, что упрощает процесс измерений.

Двухчашечный манометр (рис. 4, в) состоит из двух соединенных при помощи гибкого шланга чашек 1 и 2, одна из которых жестко закреплена, а вторая может перемещаться в вертикальном направлении. При равенстве давлений Р\ и р 2 чашки, а следовательно, свободные поверхности жидкости находятся на одном уровне I-I. Если Р\ > р 2 , то чашка 2 поднимается вплоть до достижения равновесия в соответствии с уравнением (2.1).

Единство принципа действия жидкостных манометров всех типов обусловливает их универсальность с точки зрения возможности измерения давления любого вида — абсолютного и избыточного и разности давлений.

Абсолютное давление будет измерено, если р 2 = 0, т. е. когда пространство над уровнем жидкости в трубке 2 откачано. Тогда столб жидкости в манометре будет уравновешивать абсолютное давление в трубке

i,T.e.p a6c =tf р g.

При измерении избыточного давления одна из трубок сообщается с атмосферным давлением, например, р 2 = р тш. Если при этом абсолютное давление в трубке 1 больше чем атмосферное давление (р i >р аТ м)> то в соответствии с (1.6) столб жидкости в трубке 2 уравновесит избыточное давление в трубке 1 } т. е. р и = Н р g: Если, наоборот, р х 1 будет мерой отрицательного избыточного давления р и = -Н р g.

При измерении разности двух давлений, каждое из которых не равно атмосферному давлению, уравнение измерений имеет вид Ар=р\ — р 2 — = Н — р » g. Так же, как и в предыдущем случае, разность может принимать как положительные, так и отрицательные значения.

К важной метрологической характеристике средств измерения давления относится чувствительность измерительной системы, которая во многом определяет точность отсчета при измерениях и инерционность. Для манометрических приборов под чувствительностью понимается отношение изменения показаний прибора к вызвавшему его изменению давления (и = АН/Ар) . В общем случае, когда чувствительность непостоянна в диапазоне измерений

п = lim при Ар -*¦ 0, (2.3)

где АН — изменение показаний жидкостного манометра; Ар — соответствующее изменение давления.

Принимая во внимание уравнения измерений, получим: чувствительность U- образного или двухчашечного манометра (см. рис. 4, а и 4, в)

п = (2A ’ a ~>

чувствительность чашечного манометра (см. рис. 4, б)

Р-гй\llF) ¦ (2 » 4 ’ 6)

Как правило, для чащечных манометров F »/, поэтому уменьшение их чувствительности по сравнению с U- образными манометрами незначительно.

Из уравнений (2.4, а ) и (2.4, б) следует, что чувствительность целиком определяется плотностью жидкости р, заполняющей измерительную систему прибора. Но, с другой стороны, значение плотности жидкости согласно (1.6) определяет диапазон измерений манометра: чем она больше, тем больше верхний предел измерений. Таким образом, относительное значение погрешности отсчета от значения плотности не зависит. Поэтому для увеличения чувствительности, а следовательно, и точности, разработано большое количество отсчетных устройств, основанных на различных принципах действия, начиная от фиксации положения уровня жидкости относительно шкалы манометра на глаз (погрешность отсчета около 1 мм) и кончая применением точнейших интерференционных методов (погрешность отсчета 0,1-0,2 мкм). С некоторыми из этих методов можно познакомиться ниже.

Диапазоны измерений жидкостных манометров в соответствии с (1.6) определяются высотой столба жидкости, т. е. размерами манометра и плотностью жидкости. Наиболее тяжелой жидкостью в настоящее время является ртуть, плотность—которой р = 1,35951 10 4 кг/м 3 . Столб ртути высотой 1 м развивает давление около 136 кПа, т. е. давление, не на много превышающее атмосферное давление. Поэтому при измерении давлений порядка 1 МПа размеры манометра по высоте соизмеримы с высотой трехэтажного дома, что представляет существенные эксплуатационные неудобства, не говоря о чрезмерной громоздкости конструкции. Тем не менее, попытки создания сверхвысоких ртутных манометров предпринимались. Мировой рекорд был установлен в Париже, где на базе конструкций знаменитой Эйфелевой башни был смонтирован манометр высотой ртутного столба около 250 м, что соответствует 34 МПа. В настоящее время этот манометр разобран в связи с его бесперспективностью. Однако в строю действующих продолжает оставаться уникальный по своим метрологическим характеристикам ртутный манометр Физико-технического института ФРГ. Этот манометр, смонтированный в iO-этажной башне, имеет верхний предел измерений 10 МПа с погрешностью менее 0,005 %. Подавляющее большинство ртутных манометров имеют верхние пределы порядка 120 кПа и лишь изредка до 350 кПа. При измерении относительно небольших давлений (до 10-20 кПа) измерительная система жидкостных манометров заполняется водой, спиртом и другими легкими жидкостями. При этом диапазоны измерений обычно составляют до 1-2,5 кПа (микроманометры). Для еще более низких давлений разработаны способы увеличения чувствительности без применения сложных отсчетных устройств.

Микроманометр (рис. 5), состоит из чашки I, которая соединена с трубкой 2, установленной под углом а к горизонтальному уровню

I-I. Если при равенстве давлений pi и р 2 поверхности жидкости в чашке и трубке находились на уровне I-I, то увеличение давления в чашке (Р 1 > Рг) вызовет опускание уровня жидкости в чашке и ее подъем в трубке. При этом высота столба жидкости Н 2 и его длина по оси трубки L 2 будут связаны соотношением Н 2 =L 2 sin а.

Учитывая уравнение неразрывности жидкости Н, F = Ь 2 /, нетрудно получить уравнение измерений микроманометра

p t -р 2 =Н р «g = L 2 р ч (sina + -), (2. 5)

где Ь 2 — перемещение уровня жидкости в трубке вдоль ее оси; а — угол наклона трубки к горизонтали; остальные обозначения прежние.

Из уравнения (2.5) следует, что при sin а « 1 и f/F « 1 перемещение уровня жидкости в трубке во много раз превысит высоту столба жидкости, необходимую для уравновешивания измеряемого давления.

Чувствительность микроманометра с наклонной трубкой в соответствии с (2.5)

Как видно из (2.6), максимальная чувствительность микроманометра при горизонтальном расположении трубки (а = О)

т. е. в отношении площадей чашки и трубки больше, чем у U- образного манометра.

Второй способ увеличения чувствительности состоит в уравновешивании давления столбом двух несмешивающихся жидкостей. Двухчашечный манометр (рис. 6) заполняется жидкостями так, чтобы граница их

Рис. 6. Двухчашечный микроманометр с двумя жидкостями (р, > р 2)

раздела находилась в пределах вертикального участка трубки, примыкающей к чашке 2. При pi = р 2 давление на уровне I-I

Hi Pi -Н 2 Р 2 (Pi >Р2)

Тогда при повышении давления в чашке 1 уравнение равновесия будет иметь вид

Ap=pt -р 2 =Д#[(Р1 -р 2) +f/F(Pi + Рг)] g, (2.7)

где рх — плотность жидкости в чашке 7; р 2 — плотность жидкости в чашке 2.

Кажущаяся плотность столба двух жидкостей

Рк = (Pi — Р2) + f/F (Pi + Рг) (2.8)

Если плотности Pi и р 2 имеют близкие друг другу значения, a f/F«. 1, то кажущаяся или эффективная плотность может быть снижена до величины p min = f/F (рi + р 2) = 2р х f/F.

ьр р к * %

где р к — кажущаяся плотность в соответствии с (2.8).

Так же, как и ранее, увеличение чувствительности указанными способами автоматически уменьшает диапазоны измерений жидкостного манометра, что ограничивает их применение областью микроманометр™. Учитывая также большую чувствительность рассматриваемых способов к влиянию температуры при точных измерениях, как правило, находят применение способы, основанные на точных измерениях высоты столба жидкости, хотя это и усложняет конструкции жидкостных манометров.

2.2. Поправки к показаниям и погрешности жидкостных манометров

В уравнения измерений жидкостных манометров в зависимости от их точности необходимо вводить поправки, учитывающие отклонения условий эксплуатации от условий градуировки, вид измеряемого давления и особенности принципиальной схемы конкретных манометров.

Условия эксплуатации определяются температурой и ускорением свободного падения в месте измерений. Под влиянием температуры изменяются как плотность жидкости, применяемой при уравновешивании давления, так и длина шкалы. Ускорение свободного падения в месте измерений, как правило, не соответствует его нормальному значению, принятому при градуировке. Поэтому давление

Р=Рп }

Жидкостные манометры

Производство Жидкостные манометры

просмотров — 464

В жидкостных манометрах, или дифманометрах, измеряемое давление или разность давлений уравновешивается давлением столба жидкости. Измерение давления с помощью жидкостных манометров основано на изменении высоты столба (уровня) рабочей жидкости в стеклянной измерительной трубке в зависимости от прилагаемого давления. В качестве манометрической (рабочей) жидкости чаще всœего используются: этиловый спирт, дистиллированная вода, ртуть. Использование этих веществ связано со стабильностью их физических свойств, незначительной вязкостью, несмачиваемостью стенок.

Процесс измерения давления можно осуществить с высокой степенью точности. Простота устройства и легкость измерения являются причиной широкого распространения жидкостных манометров.

К приборам этого типа относятся двухтрубные (U-образные, рис. 15.1) и однотрубные (чашечные, рис. 15.2) манометры, а также микроманометры.

Двухтрубный манометр (ГОСТ 9933—75) предназначен для измерения избыточных давлений или разности давлений. Шкала прибора обычно выполняется подвижной. Перед началом измерений производят проверку нуля, соединив с атмосферой оба колена U-образного манометра. При этом уровни рабочей жидкости устанавливаются на одной горизонтали аb. Перемещая шкалу прибора, совмещают нулевую отметку шкалы с установившимся уровнем жидкости.

Рис. 15.1. Манометр двухтрубный (U-образный)
Рис. 15.2. Манометр однотрубный (чашечный)

Двухтрубный манометр (ГОСТ 9933—75) предназначен для измерения избыточных давлений или разности давлений. Шкала прибора обычно выполняется подвижной. Перед началом измерений производят проверку нуля, соединив с атмосферой оба колена U-образного манометра. При этом уровни рабочей жидкости устанавливаются на одной горизонтали аb. Перемещая шкалу прибора, совмещают нулевую отметку шкалы с установившимся уровнем жидкости.

При соединœении одного колена трубки с емкостью, в которой крайне важно измерить давление, жидкость перемещается до тех пор, пока измеряемое давление не уравновесится давлением столба жидкости высотой Н. Так как уровень жидкости в одной трубке повышается, а в другой понижается, то высота столба Н определяется как разность двух отсчетов. Этот недостаток U-образных манометров частично устранен в чашечном манометре, состоящем из сосудов разного диаметра. Измеряемое давление подаются в плюсовой (широкий) сосуд, а разность уровней определяется путем снятия одного отсчета по минусовой тонкой трубке.

Важно заметить, что для сечения 1—1 (рис. 15.1) справедливо следующее равенство сил:

, (15.2)

где pa и рб — абсолютное и атмосферное давление, Па;

f — площадь отверстия измерительной трубки, м2;

Н — высота подъема столба жидкости, м;

р— плотность рабочей жидкости, кг/м3;

g — ускорение свободного падения, м/с2.

Путем преобразования выражения (15. 2) получим:

Pизб=Pa—Pб=Hpg. (15.3)

Очевидно, что при измерении избыточного давления высота подъема рабочей жидкости не зависит от площади поперечного сечения трубок Исходя из условий удобства работы с прибором (для ограничения высоты трубок манометра), при измерении избыточного давления 0,15-0,2 МПа рекомендуется в качестве рабочей жидкости использовать ртуть, при более низких давлениях — воду или спирт.

Чашечный и U-образный манометры не могут использоваться при измерении малых избыточных давлений и разрежений, так как погрешность измерений становится чрезмерно большой. В этих случаях применяются специальные чашечные манометры с наклонной трубкой (микроманометры). Использование наклонной трубки (рис. 15.3) позволяет, уменьшив угол ф, при той же высоте подъема столба жидкости h увеличить его длину, что повышает точность отсчета. Измерение длины и высоты столба жидкости связано соотношением . Отсюда Изменяя угол наклона трубки φ, можно изменять пределы измерений прибора. Минимальный угол наклона трубки 8-10°. Погрешность прибора не превышает ±0,5% конечного значения шкалы.


Читайте также


  • — Жидкостные манометры

    Жидкостные (трубные) манометры отличаются простотой конструкции, небольшой стоимостью изготовления и относительно высокой точностью измерения, благодаря чему нашли широкое применение. Принцип действия этих манометров основан на уравновешивании измеряемого давления… [читать подробенее]


  • — Жидкостные манометры прямого действия.

    Общая схема применения численных методов и их реализация на ЭВМ На практике найти точное решение данного уравнения довольно сложно, так как искомое решение обычно не выражается в привычных для нас элементарных функциях. С появлением ЭВМ у исследователей появилась… [читать подробенее]


  • — Жидкостные манометры прямого действия.

    Общая схема применения численных методов и их реализация на ЭВМ На практике найти точное решение данного уравнения довольно сложно, так как искомое решение обычно не выражается в привычных для нас элементарных функциях. С появлением ЭВМ у исследователей появилась… [читать подробенее]


  • — Жидкостные манометры.

    Отличаются простотой и высокой точностью, т.е. могут использоваться в качестве образцовых. Двухтрубный U-образный манометр. — плотность среды над жидкостью — плотность жидкости (вода или ртуть) давление – 750мм вод. или рт.ст. ; Погрешность измерения определяется… [читать подробенее]


  • — Жидкостные манометры.

    Классификация приборов для измерения давления. Методы и приборы для измерения давления и разряжения. Под давлением в общем случае понимают предел отношения нормальной составляющей усилия к площади, на которую действует усилие. В зависимости от природы… [читать подробенее]


  • — Жидкостные манометры.

    Классификация приборов для измерения давления. Методы и приборы для измерения давления и разряжения. Под давлением в общем случае понимают предел отношения нормальной составляющей усилия к площади, на которую действует усилие. В зависимости от природы… [читать подробенее]


  • — Жидкостные манометры

    В жидкостных манометрах, или дифманометрах, измеряемое давление или разность давлений уравновешивается давлением столба жидкости. Измерение давления с помощью жидкостных манометров основано на изменении высоты столба (уровня) рабочей жидкости в стеклянной… [читать подробенее]


  • — Жидкостные манометры.

    Классификация приборов для измерения давления по принципу действия Соотношение между единицами давления   Единицы давления     кгс / м2 или мм вод. ст. атм. (физичеcкая атмо­сфера)     мм рт. ст.     Н/м2   1 кгс/см2 или 1 атм…. [читать подробенее]


    • Жидкостный манометр — это… Что такое Жидкостный манометр?

    Жидкостный манометр
            жидкостный вакуумметр, прибор для измерения давления газов. В Ж. м. давление газа определяется по перемещению столба жидкости в U-oбразной трубке (см. Вакуумметрия).

    Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

    • Жидкостный лазер
    • Жидкостный ракетный двигатель

    Смотреть что такое «Жидкостный манометр» в других словарях:

    • жидкостный манометр — Манометр, принцип действия которого основан на уравновешивании измеряемого давления, или разности давлений, давлением столба жидкости. [ГОСТ 8.271 77] Жидкостный двухтрубный манометр В жидкостном двухтрубном манометре две вертикальные… …   Справочник технического переводчика

    • жидкостный манометр — skystinis manometras statusas T sritis automatika atitikmenys: angl. liquid column manometer vok. Flüssigkeitsmanometer, n rus. жидкостный манометр, m pranc. manomètre à liquide, m …   Automatikos terminų žodynas

    • жидкостный манометр — skystinis slėgmatis statusas T sritis Standartizacija ir metrologija apibrėžtis Slėgmatis, kuriame matuojamojo slėgio poveikį išlygina darbinio skysčio stulpelio hidrostatinis slėgis. atitikmenys: angl. liquid manometer vok. Flüssigkeitsmanometer …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

    • жидкостный манометр — skystinis slėgmatis statusas T sritis Standartizacija ir metrologija apibrėžtis Slėgmatis, kurį sudaro susisiekiantieji indai, pripildyti skysčio (gyvsidabrio, vandens, spirito). Matuojamojo slėgio vertė nustatoma pagal skysčio stulpelio, kurio… …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

    • жидкостный манометр — skystinis slėgmatis statusas T sritis fizika atitikmenys: angl. liquid manometer vok. Flüssigkeitsmanometer, n rus. жидкостный манометр, m pranc. manomètre à liquide, m …   Fizikos terminų žodynas

    • жидкостный манометр — skysčio manometras statusas T sritis Energetika apibrėžtis Manometras, kurį sudaro susisiekiantieji indai, pripildyti skysčio (gyvsidabrio, vandens, spirito). Matuojamo slėgio dydis nustatomas pagal skysčio stulpelio, kurio svoris proporcingas… …   Aiškinamasis šiluminės ir branduolinės technikos terminų žodynas

    • дифференциальный жидкостный манометр — skystinis lygio slėgmatis statusas T sritis Standartizacija ir metrologija apibrėžtis Stūmoklinis slėgmatis, kuriame skystis naudojamas kaip judamoji pertvara ir kaip priemonė vieno arba abiejų laisvųjų paviršių lygio kitimui stebėti. atitikmenys …   Penkiakalbis aiškinamasis metrologijos terminų žodynas

    • МАНОМЕТР — (от греческого manos неплотный и…метр), прибор для измерения давления жидкости или газа. Различают манометры жидкостные, поршневые, деформационные и пружинные; используются также манометры, основанные на зависимости некоторых физических величин …   Современная энциклопедия

    • Манометр — (от греческого manos неплотный и …метр), прибор для измерения давления жидкости или газа. Различают манометры жидкостные, поршневые, деформационные и пружинные; используются также манометры, основанные на зависимости некоторых физических… …   Иллюстрированный энциклопедический словарь

    • ЖИДКОСТНЫЙ ВАКУУММЕТР — манометр, действие которого основано на уравновешивании измеряемого давления давлением столба жидкости, находящейся, напр., в U образной трубке. Диапазон измеряемых давлений 105 10 1 Па …   Большой Энциклопедический словарь


    Жидкостные манометры и микроманометры | Вентиляция

    U-oбразный  манометр  приведен на рис. Манометр заливается подкрашенной водой до  нулевой отметки располагаемой в середине шкалы. Давление определяется по расстоянию между менисками в обеих ветвях трубки   Сумма отсчетов в мм по шкале (сверху и снизу от нулевой отметки) показывает разность давлений в кг/м2.

    С учетом точности отсчета по шкале прибора +0,5 мм значение замеряемого давления должно составлять не менее 10 кг/м2.

    С целью повышения точности отсчетов прибора последний можно заполнять жидкостью с объемным весом <1 (например, этиловым спиртом).

    При измерении давлений больше 1000 кг/м2 манометр целесообразно заливать ртутью с объемным весом =13,6 г/см3.

    В этих случаях на давление, отсчитанное по шкале манометра, следует вводить поправку на объемный вес жидкости.

    Проверка микроманометров

    Проверка микроманометров производится следующим образом.

    1. Микроманометр устанавливается на устойчивом столе, плите и т. п.

    2. Установочными винтами добиваются, чтобы пузырек в каждом уровне стоял в центре шкалы.

    3. В резервуар заливается этиловый спирт с объемным весом = 0,8095 г/см3 в таком количестве, чтобы уровень его в трубке установился против пулевого деления шкалы. В случае образования в трубке воздушных пузырьков, последние необходимо удалить продуванием в сторону резервуара.

    4 На штуцер трубки надевается резиновый шланг, подсосом уровень спирта поднимается до верхнего конца шкалы, после чего шланг перегибается или зажимается. При этом уровень спирта в трубке не должен опускаться. Непрекращающееся понижение уровня спирта указывает на наличие неплотностей в уплотнителе верхней части трубки.

    5. Шланг надевается на штуцер резервуара, и уровень спирта поднимается до конца шкалы поддуванием. После перегиба или зажатия шланга уровень спирта не должен понижаться Понижение уровня спирта указывает на наличие неплотностей в уплотнителе нижней части трубки или резервуара.

    6. После устранения выявленных неплотностей необходимо провести повторную проверку теми же способами.

    Правила пользования микроманометрами

    Во время работы с микроманометрами необходимо периодически контролировать положение мениска спирта против нулевого деления шкалы и следить за положением прибора по уровням.

    При работе с микроманометрами без приспособления для приведения мениска спирта к нулевому делению необходимо фиксировать начальный отсчет по шкале прибора. При этом замеряемое давление определяется как разность между конечным и начальным отсчетами.

    При заливке микроманометра не спиртом с объемным весом =0,8095 г/см3, а другой жидкостью, то на вычисленные по замерам давления необходимо вводить поправочный коэффициент, равный отношению объемного веса : 0,8095.

    Для устранения влияния пульсации воздушного потока на положение мениска жидкости в трубке микроманометра применяются демпферы, вставляемые в один из резиновых шлангов, соединяющих микроманометр с пневмометрической трубкой.

    Тарировка микроманометров
    После ремонта микроманометра со сменой пришедшей в негодность наклонной трубки необходимо провести сверку его показаний с показаниями эталонного микроманометра.

    Поверяемый и эталонный микроманометры устанавливают по уровням Мениски жидкости в обоих приборах приводят в нулевое положение.

    К одноименным штуцерам присоединяют шланги, соединенные между собой тройником Подсосом или вдуванием через тройник мениски жидкости в обоих приборах поднимают до произвольного уровня и записывают их показания. После этого уровень жидкости изменяют и вновь записывают показания приборов. Эту операцию производят несколько раз для каждого угла наклона трубки проверяемого микроманометра Показания сравнивают между собой и из их отношений выводят средний тарировочный коэффициент.

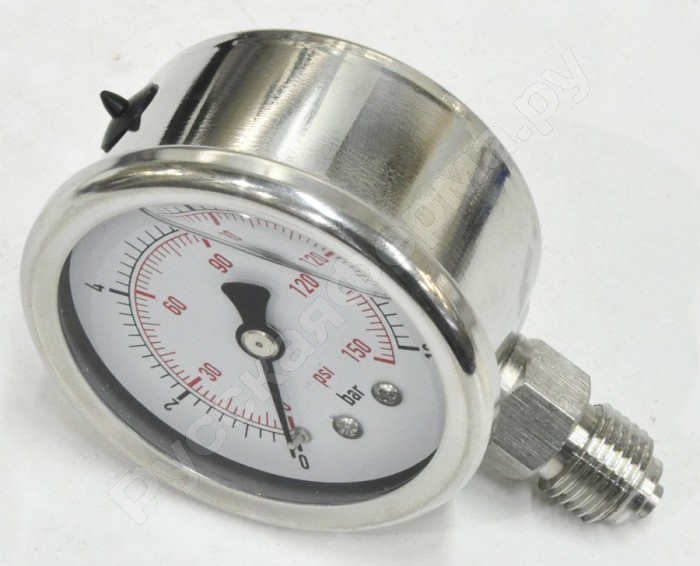

    Манометры с жидким наполнением (глицерином или силиконом)

    Манометры

    , заполненные жидкостью, обычно предпочтительнее сухих по двум причинам: производительность и рентабельность инвестиций. Манометры, заполненные жидкостью, заполнены жидкостью, обычно глицерином или силиконовым маслом, и предназначены для оптимальной работы в неидеальных условиях. Манометры WIKA, заполненные жидкостью, спроектированы для работы в сложных условиях, но они также более экономичны в долгосрочной перспективе: высокая температура, пульсация или вибрация приводят к поломке прибора, но манометры WIKA, заполненные жидкостью, выдерживают эти жесткие условия. условия.

    Заполненные жидкостью и традиционные манометры

    Основной причиной отказа манометра является вибрация. В традиционных сухих манометрах хрупкие звенья, шарниры и шестерни подвержены повреждению из-за вибрации, что приводит к нестабильной работе. В манометре, заполненном жидкостью, заливка жидкостью эффективно гасит пульсации системы, что упрощает считывание показаний указателя манометра.

    Точно так же влажность и влажность создают проблемы для сухих манометров. Конденсат может затруднить считывание показаний манометра или, в некоторых случаях, стать причиной поломки из-за обледенения. Однако манометры, заполненные жидкостью, герметизированы, чтобы предотвратить внутреннюю конденсацию, и, не допуская попадания влаги в систему, движение манометра защищено в условиях обледенения.

    Выбор заполняющей жидкости зависит от области применения, но глицерин обычно используется для приложений с комнатной температурой, а силиконовое масло обычно используется для приложений с экстремальными температурами, особенно когда обледенение является проблемой. Масло с изолирующими свойствами идеально, если в системе есть открытые электрические контакты.

    Почему заливка жидкостью?

    Манометры

    , заполненные жидкостью, обладают рядом преимуществ по сравнению с традиционными манометрами в сухом корпусе:

    • Манометры, заполненные жидкостью, имеют более длительный срок службы, чем традиционные (негерметичные) манометры, из-за их заполнения вязкой жидкостью. Со временем это конструктивное преимущество приводит к экономии затрат за счет снижения затрат на контрольно-измерительные приборы, а также уменьшения незапланированных простоев.
    • Внутренние жидкости защищают от резких колебаний температуры и вибраций — основных факторов выхода из строя обычных манометров.Манометры WIKA, заполненные жидкостью, облегчают считывание показаний, поскольку они гасят скачки температуры и вибрации, что обеспечивает большую точность и контроль процесса.
    • В традиционных манометрах скопление конденсата приводит к проблемам с видимостью. Это может быть серьезным (и дорогостоящим) недостатком в среде с высокой влажностью — нечитаемый датчик — бесполезный датчик. Манометры WIKA, заполненные жидкостью, позволяют избежать попадания влаги не только в корпус, но и внутрь линзы корпуса.
    • Поскольку они герметичны и сконструированы в соответствии с жесткими требованиями, заполненные жидкостью манометры обычно используются в высококоррозионных химических процессах или в процессах производства или очистки, а также там, где продукты должны транспортироваться, храниться или обрабатываться в экстремальных температурных условиях.

    Манометры, заполненные жидкостью из WIKA

    В то время как некоторые заказчики обеспокоены стоимостью заполнения манометра жидкостью, долгосрочная выгода очевидна: лучшая защита от вибрации, пульсации, коррозии и влаги делает инструмент долговечным и надежным.Манометры WIKA, заполненные жидкостью, отличаются высокой прочностью, что означает меньшую стоимость и более высокую точность с течением времени, и наша линейка включает ряд настраиваемых измерительных приборов, в том числе манометры, созданные для сложных условий нефтегазовой промышленности.

    Когда выбирать манометр для измерения давления жидкости или сухого вещества

    Когда дело доходит до выбора манометра, решение может показаться простым. Наполненный жидкостью или сухой. Но прежде чем переходить к принятию решения, необходимо учитывать несколько факторов, чтобы определить, какой датчик лучше всего подходит для вас и вашего приложения.

    Информация о достоинствах и недостатках жидкостных и сухих манометров поможет вам сэкономить время и деньги. В этом блоге мы рассмотрим, когда и почему вам следует отдавать предпочтение жидкостному манометру вместо сухого. Это поможет вам сделать правильный выбор в следующий раз, когда вам понадобится манометр.

    Ищете информацию обо всех различных компонентах установки с погружным насосом? Ознакомьтесь с Электронной книгой «Полное руководство по всем компонентам погружных насосов».

    Wh y Выбрать манометр, заполненный жидкостью? Манометры

    , заполненные жидкостью, используются для измерения точек давления с высоким напряжением, таких как быстрые и частые нагрузки, пики давления и механические колебания.Манометры, заполненные жидкостью, обычно заполняются либо только глицерином, либо комбинацией глицерина и воды. Необходимы специальные глицериновые манометры в зависимости от различных условий, для которых вам нужен манометр.

    Приложения

    Стандартные манометры, заполненные жидкостью, заполнены 100% (не менее 99,7%) глицерином, который становится липким при +17 ° C, поскольку при понижении температуры глицерин становится более слизистым, что приводит к медленному перемещению указателя в правильное положение. При -5 ° C датчик полностью перестанет работать. Места с равномерной температурой, которая не часто колеблется, были бы идеальным домом для стандартного датчика температуры.

    Манометры

    , заполненные жидкостью, которые содержат 2 части глицерина и 1 часть воды, могут использоваться при температурах до -46 ° C. Эти типы манометров идеально подходят для мест с очень холодными условиями. Например, в регионах с более суровыми зимними температурами можно использовать этот тип датчика.

    Большинство манометров, заполненных жидкостью, полностью герметичны, что позволяет им работать в агрессивных средах и устойчивы к проникновению влаги и обледенению.

    Экологические преимущества

    Манометры, заполненные глицерином, безвредны для окружающей среды, не опасны для воды, они нетоксичны, а глицерин полностью биоразлагаем.

    Почему следует выбирать сухой манометр?

    В некоторых приложениях манометр, заполненный жидкостью, может не быть идеальным прибором, поскольку его характеристики могут быть чрезмерными. Сухие манометры в основном используются для промышленных машин, включая воздушные компрессоры. Идеально подходит для сред, где механические вибрации не вызывают беспокойства и где мало или совсем нет влаги.Достаточно низкие температуры могут вызвать превращение влаги в лед, что может привести к полному отказу датчика.

    Хотя сухие манометры обычно дешевле, чем манометры, заполненные жидкостью, использование в неправильных приложениях может стоить вам больше денег в долгосрочной перспективе. Манометры, заполненные жидкостью, могут поглощать вибрацию и скачки давления, что снижает вероятность плохой работы или отказа. Низкая частота отказов означает меньше денег, затрачиваемых на замену.

    Доступны как жидкостные, так и сухие манометры в диапазонах давления, равных друг другу, но в некоторых случаях жидкостные манометры могут быть доступны и в более высоком диапазоне.Выбор правильной толщины хмеля — ключ к экономии ваших денег.

    В ореховой скорлупе всегда хорошо знать среду, в которой требуется манометр, чтобы гарантировать, что вы выберете правильный. Также хорошо помнить о преимуществах и недостатках каждого датчика. Каждая операция отличается и может потребовать определенных датчиков.

    Вентиляционные манометры, заполненные жидкостью — распылители 101

    Жидкий или сухой?

    Сельскохозяйственные опрыскиватели для небольших участков должны иметь манометр на стержне или штанге для обеспечения точной нормы внесения.Большинство из них добавляются после продажи, и у оператора есть выбор покупать манометры с жидким или сухим наполнением.

    Манометры, заполненные глицерином или силиконом, предпочтительны, потому что они гасят скачки давления, пульсацию и механическую вибрацию. По сравнению с сухие манометры, они доступны в более высоких диапазонах и менее подвержены воздействию влаги проблемы (которые вызывают коррозию, проблемы с точностью и видимостью).

    Мы используем манометры, заполненные жидкостью на 100 фунтов на кв. Дюйм (~ 7 бар), для наших портативных устройств. опрыскиватели. Только недавно мы узнали, что наклейка на стекле пользователь должен отрезать ниппель от резиновой заглушки, расположенной вверху.Предпочитая чтобы избежать утечек, мы всегда оставляли его нетронутым.

    Нам было интересно, какое влияние это оказало, если таковое имеет…

    Что такое
    Vents?

    Дорогие датчики имеют механические вентиляционные отверстия, которые можно открывать перед использованием и закрывать для удержания жидкости при хранении. Чаще бывает резиновая заглушка с выступом (называемая ниппелем).

    Почему вентиляция?

    Механические манометры, заполненные жидкостью, опломбированы, чтобы жидкость в.При колебаниях температуры жидкость расширяется или сжимается и создает «давление в корпусе». Это оказывает силу, которая мешает чтение давления.

    Согласно Marshall Instruments , давление в корпусе может снизить точность примерно на 1 фунт / кв. Дюйм (0,07 бар) на каждое изменение температуры на 35 ° F (20 ° C), но это заметно только при измерении более низких давлений (0-15 фунтов / кв. Дюйм или 0 -1 бар). Тем не менее, они советуют удалить воздух из всех манометров перед использованием.

    Заглушку можно снять, чтобы пользователь мог пополнить манометр, сохраняя воздушное пространство около ½ дюйма в верхней части окна.Если ниппель отрезан, манометр постоянно вентилируется и будет протекать, если манометр не держать в вертикальном положении.

    Тестирование

    Мы провели эксперимент, чтобы увидеть, имеют ли типичные рабочие температуры практическое влияние на точность невентилируемого манометра. Мы подвесили невентилируемый, заполненный жидкостью манометр в вертикальном положении на водяной бане при температуре приблизительно 15 ° C, 30 ° C или 45 ° C (59 ° F, 83 ° F или 113 ° F) до тех пор, пока он не уравновесился. Высокая температура может показаться необоснованной, но датчики, оставленные в грузовиках в летние дни, становятся намного жарче.

    Датчик быстро сняли и поместили в манометр. (Ametek T-975), где он подвергался давлению 15, 30 и 45 фунтов на квадратный дюйм (1 бар, 2 бара и 3,1 бара) и записывают показания. Это повторилось пять раз. Мы тогда удалил воздух из манометра и повторил процесс.

    Результаты

    Сначала казалось, что разница в средней точности вентилируемых и невентилируемых манометров очень мала. Точность означает близость измеренного значения к стандартному или известному значению.Возможно, было небольшое увеличение давления, о котором сообщал невентилируемый манометр, но очень небольшая практическая разница.

    Однако, когда мы смотрим на изменчивость, мы получаем иную картину. Вариабельность — это мера точности, которая относится к близости измерений друг к другу. Графики показывают, что манометр без вентиляции имеет большую вариабельность (меньшую точность) при более низких температурах и более низких давлениях.

    Хороший способ думать о точности и аккуратности — использовать классическую метафору стрельбы из лука «яблочко». Невентилируемый манометр лучше всего представлен на третьем изображении, где он точный (в среднем), но не точный (переменный).

    Пример из реального мира

    Что это означает на практике? Представьте, что кто-то опрыскивает небольшой участок с помощью сопла TeeJet XR8002 на ручной штанге с приводом от CO 2 под давлением 30 фунтов на квадратный дюйм. Разница в выходе между 30 и 40 фунтами на квадратный дюйм составляет около 0,003 галлона в минуту / фунт на квадратный дюйм.

    Манометр без вентиляции, используемый в жаркий день, может показывать на 1,5 фунта на квадратный дюйм ниже, что приводит к чрезмерной компенсации и повышению давления 1.На 5 фунтов на квадратный дюйм выше, чем предполагалось. Это приведет к увеличению расхода на 0,0045 галлона в минуту (0,5%). Компенсация невентилируемого датчика в более холодный день может быть ближе к 0,009 галлона в минуту (1%).

    Предполагая, что скорость ходьбы составляет 3,1 мили в час (5 км / ч) и ширина полосы 20 дюймов (50 см), сопло должно выдавать около 16,3 гПа при давлении 30 фунтов на квадратный дюйм. Невентилируемый в жару, это 16,7 гПа. При 33 фунтах на квадратный дюйм это 17,15 гПа. Это почти на 1 гПа больше, чем предполагалось. Потенциально отсутствие точности может иметь большое значение.

    Заключение
    • Манометры, заполненные жидкостью, предпочтительнее сухих манометров.
    • Для обеспечения точности необходимо удалить воздух из манометра перед использованием.
    • Постоянное удаление воздуха из ручного опрыскивателя вызывает утечки, что является неудобством, поэтому мы рекомендуем просто приподнимать край заглушки с помощью отвертки или ногтя, чтобы удалить воздух из манометра перед каждым использованием.

    Эту работу выполнил летний студент OMAFRA Эйдан Морган.

    Манометры с жидкостным заполнением — Мир химической инженерии

    Манометры с жидкостным наполнением

    Манометры с жидкостным наполнением: — Манометры — это механические устройства, которые используются для измерения давления, оказываемого текущей жидкостью. В промышленности используются два типа манометров; Трубка Бурдона и диафрагменные элементы:

    • Манометр с трубкой Бурдона: Он содержит трубку Бурдона, часть жидкости заполняется внутри трубки Бурдона и заставляет трубку двигаться, движение переводится на стрелку манометра для измерения интенсивность потока жидкости.
    • Манометр с диафрагменным элементом: Он содержит диафрагменный элемент для измерения интенсивности протекающей жидкости.Из-за конструкции манометра требуется, чтобы он был присоединен к месту измерения давления. Часть жидкости попадает в манометр и заставляет диафрагму двигаться. Механическое звено соединяет диафрагму и стрелку манометра. Диафрагма вызывает перемещение звена, а затем движение звена вызывает перемещение указателя, который затем указывает давление в этом месте.

    Манометры

    могут работать плохо, если они размещены в месте, подверженном сильным вибрациям, пульсациям, скачкам давления или запотеванию.Например; насосы, компрессоры или любые другие вращающиеся компоненты. Типичные проблемы с производительностью, возникающие из-за таких сценариев:

    • Колебание указателя: Указатель обычно колеблется около значения. Это вызывает трудности при снятии фактических показаний, что может привести к ошибкам в процессе. Это происходит в случае сильной вибрации и пульсации.
    • Повреждение : Очень сильные скачки давления могут вызвать повреждение внутренних механизмов манометра.Продолжительное воздействие вибраций и пульсаций также вызывает необратимые повреждения манометра.
    • Нечитаемость : Если манометр используется в местах, где температура падает слишком низко, то внутри манометра может образоваться конденсат, из-за чего стекло будет выглядеть туманным и скроет указатель и шкалу измерения.

    Во избежание плохой работы манометра в таких условиях внутри корпуса заливается жидкость.Жидкость гасит вибрации, пульсации и скачки давления, предотвращая дрожание стрелки. Он также смазывает внутренние механические части, что увеличивает их долговечность, а жидкость также предотвращает конденсацию, что помогает сохранить читаемость. Для этих целей используются следующие жидкости:

    • Глицерин: Манометр, заполненный глицерином, является наиболее распространенным типом манометров, заполненных жидкостью, используемых в промышленности. Он прекрасно работает при комнатной температуре и предлагает хорошие услуги.r.t его стоимость. Они используются в диапазоне температур от -20 ° C до + 60 ° C.
    • Силикон: Силикон используется прежде всего из-за его низкой вязкости даже при более низких температурах. Если есть большие колебания температуры, которые приводят к образованию тумана или обледенения внутри корпуса, то используются манометры с силиконовым наполнением. Они используются в диапазоне температур от -40 ° C до + 60 ° C.
    • Галоген: Манометры, заполненные галогеном, устанавливаются в приложениях, в которых в качестве рабочей жидкости используется хлор, кислород или перекись водорода.Они работают в диапазоне температур от -20 ° C до + 60 ° C.

    Ссылка / Изображение: — wika, youtu.be, youtu.be, afriso,

    Продукция для манометров | Blue Ribbon Corp. Дистрибьютор и производитель Манометры

    | Дистрибьютор и производитель Blue Ribbon Corp

    • Модель BR100D Стальной универсальный манометр

      Модель: Модель BR100D
      Диапазон: 30/0 «VAC до 0/10 000 — См. Технические данные Список диапазонов Гарантия: Гарантия на продукт

      Стальной универсальный манометр модели BR100D ХАРАКТЕРИСТИКИ:
      • Размеры шкалы: 1½ дюйма, 2 дюйма, 2½ дюйма и 4 дюйма
      • Недорогой измерительный прибор для широкого коммерческого использования market
      • Подходит для воздуха, воды, масла, газа или любых других сред, не вызывающих коррозию латуни
      • Доступно с нижним или центральным соединением 1/8 ″ или ¼ ”(M) NPT
      • Точность: 3-2-3%

      Узнать больше

    • Манометр с жидкостным заполнением, модель BR200

      Модель: Модель BR200
      Диапазон: От 30/0 «VAC до 0/15 000 — Полный список диапазонов см. В технических данных Гарантия: Гарантия на продукт

      Манометр, заполненный жидкостью, модель BR200 ХАРАКТЕРИСТИКИ:

      • Размеры шкалы: 1½ «, 2», 2½ «, 4» и 6 «
      • Высококачественная линия датчиков, заполненных жидкостью, а также доступен сухой
      • Глицериновый наполнитель гасит вибрацию, чтобы продлить срок службы манометра
      • Нижнее и заднее соединения
      • 1/8 ″, ¼ ”и ½ дюйма (M) NPT

      Узнать больше

    • Модель BRLF200 бессвинцовая жидкость Манометр с заполнением

      Модель: Модель BRLF200
      Диапазон: 30/0 дюймов переменного тока до 0/15 000 — Полный список диапазонов см. В техническом паспорте Гарантия: Гарантия на продукт

      Бессвинцовый манометр, заполненный жидкостью, модель BRLF200 от Blue Ribbon Corp представляет собой точный манометр с нижним подключением и заполнением жидкостью.Его бессвинцовая конструкция позволяет использовать его в насосах для питьевой воды, трубопроводах и системах фильтрации или в любом другом месте, где снижение риска загрязнения свинцом является проблемой.

      Подробнее

    • Манометры, заполненные жидкостью из нержавеющей стали, модель BR250L

      Модель: Модель BR250L
      Диапазон: От 30/0 «VAC до 0/15000 — Полный список см. В техническом описании диапазонов Гарантия: Гарантия на продукт

      Манометры модели BR250L из нержавеющей стали с жидкостным заполнением от Blue Ribbon Corp — это высококачественная линейка манометров, заполненных жидкостью.Его гофрированный сварной безель из нержавеющей стали и наполнитель из глицерина предназначены для работы с газом или жидкостью, требующей демпфирования.

      Подробнее

    • Модель BR300 Манометр из нержавеющей стали

      Модель: Модель BR300
      Диапазон: От 30/0 дюймов переменного тока до 0/15 000 — Полный список см. Диапазоны Гарантия: Гарантия на продукцию

      Модель BR300 из нержавеющей стали серии манометров от Blue Ribbon Corp — это высококачественные манометры из нержавеющей стали, полностью заполненные сухой или жидкой, с задней или нижней установкой для применений, в которых не допускается использование латуни. быть вариантом.

      Подробнее

    • Манометр высокого давления модели BR300HP

      Манометр высокого давления модели BR300HP от Blue Ribbon Corp разработан для использования в нефтегазовой и технологической сферах, где требуется измерение чрезвычайно высокого давления. Этот манометр может использоваться для контроля давления до 50 000 фунтов на квадратный дюйм.

      Подробнее

    • Манометр технологического давления модели BR400 / 800

      Модель: Модель BR400 / 800
      Диапазон: 30/0 «рт. Полный список диапазонов Гарантия: Гарантия на продукт

      Серия технологических манометров модели BR400 / BR800 от Blue Ribbon Corp — это семейство высокопрочных манометров из нержавеющей стали и латуни.Они разработаны для обеспечения надежных измерений технологического давления в критически важных для безопасности средах, таких как нефть и газ, химическая промышленность, электростанции, экологическая инженерия и строительство заводов.

      Узнать больше

    • Мембранный манометр низкого давления, модель BR500D

      Модель: Модель BR500D
      Диапазон: 100-0 дюймов, вакуум до 0-10 фунтов на кв. Список диапазонов Гарантия: Гарантия на продукт

      Серия мембранных манометров низкого давления модели BR500D от Blue Ribbon Corp — это семейство сухих, не заполняемых мембранных манометров, предназначенных для обеспечения надежных и экономичных измерений давление ниже 10 фунтов на квадратный дюйм. Доступен в исполнении из латуни и нержавеющей стали для соответствия большинству требований к приложениям и средам.

      Узнать больше

    • Модель BR601D Подрядчик, серия манометров

      см. В техническом паспорте Гарантия:
      Модель: BR601D
      Диапазон: 30 дюймов, вакуум для 0/600 — Полный список диапазонов Гарантия на продукт

      Серия манометров для подрядчиков модели BR601D от Blue Ribbon Corp — это семейство надежных манометров для подрядчиков, разработанных для удовлетворения потребностей подрядчиков, занимающихся системами отопления, вентиляции и кондиционирования воздуха, сантехники, промышленного и коммерческого охлаждения.Качество и доступность делают эту серию наиболее привлекательной для любого проекта, в котором подходят бронзовые внутренние детали.

      Узнать больше

    • Модель BR651D в алюминиевом корпусе Калибр для подрядчиков, серия

      Модель: Модель BR651D
      Диапазон: 30-дюймовый WC Vac до 0/600 — Полный список см. Диапазоны Гарантия: Гарантия на продукцию

      Серия манометров для подрядчиков в алюминиевом корпусе модели BR651D от Blue Ribbon Corp — это прочный, легкий манометр для подрядчиков, разработанный для удовлетворения потребностей подрядчиков, занимающихся системами отопления, вентиляции и кондиционирования, сантехникой, промышленным оборудованием и промышленным оборудованием. коммерческое холодильное оборудование.Алюминиевый корпус обеспечивает легкий вес и надежность, присущую серии подрядчиков Blue Ribbon Corp.

      Подробнее

    • Модель BR660 Манометр с задним фланцем, серия

      Модель: BR660
      Диапазон: 30 дюймов рт. Гарантия: Гарантия на продукт

      Манометр модели BR660 с задним фланцем от Blue Ribbon Corp — это сверхмощный, точный и высоконадежный манометр для механического, коммерческого и промышленного рынков. Литой алюминиевый корпус и встроенный задний фланец спроектированы таким образом, чтобы модель BR660 выдерживала самые суровые условия окружающей среды.

      Узнать больше

    • Модель BR901 Калибр в кованом латунном корпусе

      Модель: Модель BR901
      Диапазон: 30/0 «VAC до 0/10 000 — См. Технические данные Список диапазонов Гарантия: Гарантия на продукт

      Манометр с кованым латунным корпусом модели BR901 от Blue Ribbon Corp — это высококачественная линейка манометров, заполненных глицерином, для использования в горнодобывающих и автомобильных гидравлических системах, а также в зонах с сильной вибрацией.

      Подробнее

    • Модель BR140 Диафрагменный манометр дифференциального давления

      Модель: BR140
      Диапазон: 0–100 фунтов на кв. Гарантия: Гарантия на продукт

      Диафрагменный манометр дифференциального давления модели BR140 обеспечивает выдающиеся возможности, недоступные ранее для недорогих манометров / реле перепада давления. Идеально подходит для использования с разнородными жидкостями и влажным газом или жидкостями с высокой концентрацией твердых частиц и т. Д.

      Подробнее

    • Цифровой манометр модели BR DG-11

      Модель: BR DG-11
      Диапазон: От 14,7 PSIV до 30 PSI, до 10K PSI (PSIA или PSIG) Гарантия: Гарантия на продукт

      Цифровой манометр модели BR DG-11
      • Простые ОСОБЕННОСТИ:
      -кнопка
      • Кнопка сброса нуля
      • Автоматическое восстановление последнего показания давления
      • ЖК-дисплей с подсветкой
      • Функция отображения перегрузки
      • 14.От 7 PSIV до 30 PSI, до 10K PSI (PSIA или PSIG)

      Подробнее

    • Манометр / тридикатор котла модели BRPT

      Манометр / тридикатор котла модели BRPT от Blue Ribbon Corp — это семейство высокоточных тридикаторов. Тридикатор — это инструмент двойного назначения, который считывает уровни температуры и давления на одной циферблате с помощью независимого указателя и шкалы. Этот прибор, также известный как «манометр котла», используется в основном в системах отопления и котлах.

      Подробнее

    • Манометры для измерения давления воды, модель BRWT

      Манометр для проверки давления воды, модель BRWT300 от Blue Ribbon Corp — это универсальный манометр с 2-дюймовой шкалой.Манометр адаптируется непосредственно к водопроводному крану для точного и экономичного измерения давления в трубопроводе и системе. Вертлюг для шланга с внутренней резьбой ¾ ”подходит для всех стандартных шланговых соединений.

      Подробнее

    • Манометры для проверки давления газа модели BRGT

      Серия

      Манометры для проверки давления газа модели BRGT от Blue Ribbon Corp представляет собой комбинированный манометр для проверки давления газа и корпус клапана. Перед тем, как газ попадает в систему, он заполняется воздухом. Затем манометр показывает, есть ли утечка в линии.Корпус клапана служит только спускным отверстием. Серийные устройства поддерживают надежное и экономичное испытание давления в газовой магистрали как в коммерческих, так и в жилых помещениях.

      Узнать больше

    • Модель BRMG Mud Gauge Diaphragm Type

      Модель: BRMG
      Диапазон: От 0 до 10 000 фунтов на кв. Гарантия: Гарантия на продукт

      Модель BRMG Mud Gauge Мембрана Тип ХАРАКТЕРИСТИКИ:
      • Диапазон давления от 5K PSI до 15K PSI
      (от 345 до 1034 бар)
      • Гнездо и корпус приварены для работы в условиях высокой вибрации и коррозии
      • Неподвижный стрелка и подвижный циферблат
      • Циферблат, заполненный глицерином, 4 дюйма
      • Атмосферостойкое / антикоррозионное литье из оружейного металла
      • Легко читаемый аналоговый дисплей

      Узнать больше

    • Модель BRKIT-PT | Комплект для проверки температуры и давления

      Комплект для проверки температуры и давления BRKIT-PT с голубой лентой содержит наш самый продаваемый BR101 3.5-дюймовый манометр, переходник для манометра, два биметаллических термометра, охватывающих как высокие, так и низкие температуры, с прочным переносным футляром для защитного хранения испытательного оборудования для удобства и переноски.

      Подробнее

    начать разговор

    Напишите нам по адресу [email protected] . Позвоните по телефону (877) 774-4751 или (716) 773-9300 (за пределами США)
    или найдите своего представителя на заводе или местного дистрибьютора Blue Ribbon Corp по ссылкам ниже.

    Одобрено Masterspec

    Член NCwA

    СОВМЕСТНО с


    GP: 50 NY Ltd.

    Высококачественные манометры для заполнения жидкостью из АБС и нержавеющей стали

    • Высококачественный манометр, заполненный жидкостью
    • Диапазон вакуума и компаунда от 0 до 15000 фунтов на кв. Дюйм
    • Калибры 1-1 / 2 «, 2», 2-1 / 2 «и 4»
    • Ударопрочный корпус из АБС и нержавеющей стали
    • Детали, контактирующие со средой из медного сплава и латуни
    • Идеально подходит для применения в автомобилестроении, строительстве, гидравлике и пневматике, производстве электроэнергии, транспорте и управлении водными ресурсами

    Если вы смотрите на меньшем экране или с увеличением экрана, используйте горизонтальная полоса прокрутки внизу этой таблицы для просмотра всей информации.

    От
    РАЗМЕР МАНОМЕТРА 15 1-1 / 2 « 20 2 « 25 2-1 / 2 « 40 4 «
    ВИДЫ КОРПУСОВ 900 Корпус из АБС-пластика, заполненный жидкостью, нижнее соединение 910 Корпус из АБС-пластика, заполненный жидкостью, обратное соединение
    901 Корпус из нержавеющей стали, заполненный жидкостью, нижнее соединение 911 Корпус из нержавеющей стали, заполненный жидкостью, обратное соединение
    ДИАПАЗОН ДАВЛЕНИЯ 30vac -30 дюймов рт. Ст. До 0 фунтов на кв. Дюйм 100 от 0 до 100 фунтов на кв. Дюйм 5000 от 0 до 5000 фунтов на кв. Дюйм 10 от 0 до 10 бар
    30/15 -30 дюймов рт. Ст. До 0-15 фунтов на кв. Дюйм 160 от 0 до 160 фунтов на кв. Дюйм 6000 от 0 до 6000 фунтов на кв. Дюйм 16 от 0 до 16 бар
    30/30 -30 дюймов рт. Ст. До 0-30 фунтов на кв. Дюйм 200 от 0 до 200 фунтов на кв. Дюйм 7500 от 0 до 7500 фунтов на кв. Дюйм 25 от 0 до 25 бар
    30/60 -30 дюймов рт. Ст. До 0-60 фунтов на кв. Дюйм 300 от 0 до 300 фунтов на кв. Дюйм 10000 от 0 до 10 000 фунтов на кв. Дюйм 40 от 0 до 40 бар
    30/100 -30 дюймов рт. Ст. До 0-100 фунтов на кв. Дюйм 400 от 0 до 400 фунтов на кв. Дюйм 15000 от 0 до 15000 фунтов на кв. Дюйм 60 от 0 до 60 бар
    30/160 -30 дюймов рт. Ст. До 0-160 фунтов на кв. Дюйм 600 до 600 фунтов на кв. Дюйм -1 от -1 бар до 0 бар 100 от 0 до 100 бар
    30/200 -30 дюймов рт. Ст. До 0-200 фунтов на кв. Дюйм 800 от 0 до 800 фунтов на кв. Дюйм 1 от 0 бар до 1 бар 160 от 0 до 160 бар
    30/300 от -30 дюймов рт. Ст. До 0 до 300 фунтов на кв. Дюйм 1000 от 0 до 1000 фунтов на кв. Дюйм 1.6 от 0 до 1,6 бар 250 от 0 до 250 бар
    15 от 0 до 15 фунтов на кв. Дюйм 1500 от 0 до 1500 фунтов на кв. Дюйм 2,5 от 0 до 2,5 бар 400 от 0 до 400 бар
    30 от 0 до 30 фунтов на кв. Дюйм 2000 от 0 до 2000 фунтов на кв. Дюйм 4 от 0 до 4 бар 600 от 0 до 600 бар
    60 от 0 до 60 фунтов на кв. Дюйм 3000 от 0 до 3000 фунтов на кв. Дюйм 6 от 0 до 6 бар 1000 от 0 бар до 1000 бар
    ВАРИАНТЫ МАСШТАБА фунт / кв. Дюйм фунтов на квадратный дюйм по одной шкале фунт / кв. Дюйм / кг / см 2 фунт / кв. Дюйм / кг / см 2 двойная шкала бар / фунт / кв. Дюйм бар / фунт / кв. Дюйм двойная шкала фунт / кв. Дюйм / кПа фунт / кв. Дюйм / кПа по двойной шкале
    фунтов на кв. Дюйм / бар фунтов на кв. Дюйм / бар, двойная шкала
    РАЗМЕРЫ ПОДКЛЮЧЕНИЯ 1/8 1/8 ″ NPT 1/4 1/4 «NPT 1/2 1/2 «NPT Нержавеющая сталь SAE J1926-3: 7 / 16-20 Регулируемый *
    ОПЦИИ PMC Зажим для стальной панели AP Регулируемый указатель SSFF 304SS Передний фланец BP3 Отверстие под прессовую посадку из латуни 0.3 мм
    SPMC Зажим для монтажа на панели 304SS МИП Указатель максимума ССРФ 304SS Задний фланец BT5 Отверстие с резьбой 0,5 мм из латуни
    ССБУ U-образный зажим для лицевой панели из нержавеющей стали СП Красная указка лм Лазерная маркировка BT8 Отверстие с резьбой из латуни 0. 8 мм
    SSB Безель из нержавеющей стали SG Линза из безопасного стекла СТ Маркировка из нержавеющей стали 7 / 16-20 Доступна прямая резьба *
    SSCR Кольцо крышки 304SS BLFF Черный передний фланец

    Обратитесь к местному дистрибьютору NOSHOK или в NOSHOK, Inc.для информации о наличии и доставке.

    Примечание: Очистка для работы с кислородом (O2) доступна только для сухих манометров или манометров, заполненных HL

    * Включает уплотнительное кольцо из FKM

    Если вы смотрите на меньшем экране или с увеличением экрана, используйте горизонтальная полоса прокрутки внизу этой таблицы для просмотра всей информации.

    СЕРИЯ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Диапазоны давления Серия 900 (все) Диапазон вакуума и компаунда от 0 до 15000 фунтов на кв. Дюйм
    Точность 15-910 ± 2,5% полной шкалы
    25-900, 25-910, 25-901, 25-911 ± 1,6% полной шкалы
    40-901, 40-911 ± 1% полной шкалы
    Температурные диапазоны * Серия 900 (все) Среда от -4 ° F до 140 ° F (от -20 ° C до 60 ° C) Глицериновая заливка
    от -40 ° F до 140 ° F (от -40 ° C до 60 ° C) Специальная заливка при температуре окружающей среды от -4 ° F до 140 ° F (от -20 ° C до 60 ° C) Глицериновый наполнитель
    от -40 ° F до 140 ° F (от -40 ° C до 60 ° C) Специальный наполнитель
    Измерительный элемент Серия 900 ( до 600 фунтов на кв. Дюйм ) Трубка Бурдона типа C из медного сплава
    Серия 900 (> 600 фунтов на кв. Дюйм ) Спиральная предохранительная трубка
    Соединение 15-910 1/8 «NPT, латунь
    25-900, 25-910, 25-901, 25-911 1/4 «NPT или 7/16» -20 регулируемый, латунь
    40-901, 40-911 1/4 «NPT, латунь
    1/2″ NPT, латунь
    Корпус 15-910, 25-900, 25-910 ABS с предохранительной заглушкой
    25-901, 25-911, 40-901, 40-911 Нержавеющая сталь 304
    Лицевая панель 25-901, 25-911, 40-901, 40-911 Нержавеющая сталь 304
    Линза 15-910, 25-900, 25-910 Акрил; приварен ультразвуком к корпусу
    25-901, 25-911, 40-901 Поликарбонат
    Указатель 15-910, 25-900, 25-910, 25-901, 25-911 Литой пластик
    40-901, 40-911 Балансный алюминий, черная отделка
    Наберите 15-910, 25-900, 25-910, 25-901, 25-911 Литой пластик, белый фон с черной первичной шкалой и красной вторичной шкалой.
    Устойчивость к ультрафиолетовому излучению
    40-901, 40-911 Алюминий, белый фон с черной первичной шкалой и красной вторичной шкалой.
    Устойчив к ультрафиолетовому излучению.
    Механизм 15-910, 25-900, 25-910, 25-901, 25-911 Латунь и нейлон с полированными опорными поверхностями
    Наполняющая жидкость ** 15-910 86,5 / 13,5 Глицерин H 2 O
    25-900, 25-910, 25-901, 25-911,
    40-901, 40-911    		 Глицерин

    * На каждые 18 ° F (10 ° C) сдвига температуры, от которой калибруется манометр, пользователь может получить значение до ± 0.Дополнительная ошибка 4%.
    ** См. Варианты заполнения манометра

    Ограничения рабочего давления

    Динамическое давление
    Рабочее давление должно быть ограничено до 60% диапазона шкалы

    Статическое давление
    Рабочее давление при отсутствии резких колебаний должно быть ограничено до 90% диапазона шкалы

    Как удалить воздух из манометра, заполненного жидкостью

    Вентиляция корпуса манометров, заполненных жидкостью

    Удаление воздуха из корпуса должно выполняться сразу после установки, чтобы обеспечить точность манометров, заполненных жидкостью, с диапазоном полной шкалы 300 фунтов на квадратный дюйм или ниже, включая диапазоны вакуума и соединения 30 дюймов ртутного столба — 0–200 фунтов на квадратный дюйм или ниже.

    Вентиляция корпуса также может требоваться через определенные промежутки времени, в зависимости от процесса.

    Вы можете легко удалить воздух из заполненного жидкостью манометра WIKA, повернув рычаг клапана на задней стороне устройства в открытое положение. Манометры, заполненные жидкостью, обычно производятся и поставляются с клапаном в закрытом положении.

    Обратите внимание: рычаг клапана может оставаться открытым, если манометр установлен в вертикальном положении (периодическая вентиляция не требуется). Если вам необходимо установить манометр в не вертикальном положении (требуется периодическая вентиляция), вы можете использовать заглушку вентиляционного рычага.

    Инженеры WIKA определили, что колебания температуры во время транспортировки и в технологическом процессе часто вызывают расширение и сжатие жидкого наполнителя. Эти расширения и сжатия изменяют давление внутри герметичного корпуса манометра, что может снизить точность устройства. В некоторых случаях стрелка может не вернуться точно на ноль до тех пор, пока манометр не будет сброшен, чтобы соответствовать местному атмосферному давлению.

    Первоначальная настройка заполненного жидкостью манометра

    Манометр, готовый к заполнению, должен быть установлен так, чтобы пробка заливного отверстия была направлена ​​вверх в верхней части манометра.Вы можете удалить пробку заливного отверстия с помощью отвертки с плоским жалом или аналогичного инструмента. Не торопитесь и будьте осторожны, чтобы не повредить заглушку или механизм.

    Обратите внимание, что температура жидкой заполняющей жидкости должна быть не ниже 68 ° F (20 ° C) и не выше 85 ° F (29 ° C).

    Заполнение манометра

    С помощью небольшой металлической или пластиковой воронки наполняйте манометр до тех пор, пока жидкость не начнет заполнять корпус. Не торопитесь и дайте жидкости выровняться.

    Также обратите внимание на то, что очень густые жидкости (например, глицерин при комнатной температуре) очень медленно поступают в корпус, а иногда и обратно через заливное отверстие во время заполнения. Дайте жидкости осесть на дне манометра, а затем постепенно продолжайте заполнение. Возможно, вам придется дать жидкости выровняться несколько раз, пока не будет достигнут соответствующий уровень.

    WIKA рекомендует дать новому заполненному манометру постоять и полностью осесть в течение не менее 10 минут перед заменой пробки заливного отверстия.Важно удалить излишки жидкости с внешней стороны манометра. Манометры, заполненные глицерином или глицерином / водой, можно промывать теплой (не горячей) проточной водой. Полностью высушите их перед использованием или хранением.

    Для получения дополнительной информации о манометрах WIKA, заполненных жидкостью, свяжитесь с нашими квалифицированными специалистами по обслуживанию клиентов по телефону 800-848-1141 .

    Загрузки:
    .

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
