Как настроить карбюратор ВАЗ 2107 (+ видео)

 Ремонт

Для того чтоб топливо израсходовалось в оптимальном количестве, нужно провести регулировку карбюратора. Перед тем, как настроить карбюратор ваз 2107 отметим, что операция будет комплексной, и ее нужно проводить не реже, чем раз в один год.

Сначала идет снятие корпуса на  воздушном фильтре, промежуток от наконечников тяги, а точнее их центров должен быть ровно восемьдесят мм., в противном случае поддеваем наконечник, чтоб легче было снять его. Гаечным ключом ослабляем контргайку и производим вращение наконечника, регулируя длину тяги, затягиваем гайку и ставим наконечник обратно. Помощник должен нажать в упор газ, вы в это время смотрите на первую камеру на то, как происходит открытие заслонки, и также смотрим, закрывается ли она, когда газ отпущен. При нормальном открытии производим затягивание стопорного винта.

Дроссельные заслонки

Карбюратор снимается, крутим приводной рычаг, до той степени, когда положение верхнего усика на камере 1 прикоснется к рычагу, отвечающему за уровень, на который идет открытие заслонки в камере 2.

Величина зазора должна быть шесть миллиметров, чтоб ее добиться, нужно подогнуть верхний усик на рычаге, после чего повернуть его для открытия дроссельной заслонки камеры 1, и меряем промежуток от нее до стенки камеры, норма составит 13 мм. Опять-таки понадобится подгибания нижнего усика, для точного результата. И вымериваем расстояние от заслонки камеры 2 до стенки, норма 17 мм, для регулировки изменяется длина штока пневмопривода.

Регулировка пускового устройства

Для того чтоб настроить карбюратор ваз 2107, а точнее устройство пуска, то карбюратор не снимается. Убирается крышка фильтра, отворачиваем заслонку, чтоб добраться до регулировочного винта. Теперь вытягивается рукоятка подсоса, закрывается воздушная заслонка и утопляется тяга в корпус в пусковом устройстве максимально. Для следующего этапа понадобится наличие сверла диаметром 5.5, которое засовывают в область от нижней кромки до стенки камеры. Вращение винта нужно совершать до тех пор, чтоб сверло было прижато.

После этого кромка пускового устройства ставится на место, воздушная заслонка закрывается при удержании трехплечего рычага. И последним этапом будет измерить зазор между дроссельной заслонкой и стенкой карбюратора, он не должен превышать 1мм, если больше, то нужно отрегулировать тягой.

Также чтоб настроить карбюратор ваз 2107 понадобится регулировать топливное о использование в поплавковой камере и холостой ход.

Как настроить карбюратор ваз 2107 видео

Как отрегулировать карбюратор ваз 2107 своими руками (видео) — Самостоятельный ремонт авто

Содержание:

Информация о том, как отрегулировать карбюратор ВАЗ 2107 станет полезной, в первую очередь, для водителей-владельцев карбюраторных автомобилей, которые еще только начинают изучать техническую часть своего транспортного средства. В любом случае, представленная ниже информация не станет лишней. И еще одно, что в самом начале стоит уяснить для себя: под техническим осмотром (ТО) карбюратора подразумевается регулирование его главных узлов, и выполнить это сможет самостоятельно практически каждый водитель.

Регулировка карбюратора 2107

Прежде всего, карбюратор нужно помыть и вычистить. Это важно уже даже по той причине, что с чистыми механизмами комфортнее работать, да и производительность устройства от этого только выигрывает. А конкретнее, — осуществляется промывка фильтровальной сетки, выполняется чистка камеры поплавка, жиклеров подачи воздуха и топлива.

Если брать в рассмотрение процесс настройки узлов в карбюраторе, в таком случае предстоит прибегнуть к следующим действиям:

• Отрегулировать механизм поплавка;
• Отладить устройство пуска;
• Наладить работу холостого хода.

Регулировка карбюратора своими руками

В самом начале следует выполнить важную, но довольно простую операцию – наладить работу поплавкового механизма. Весь технический процесс состоит из трех этапов:

1. Проверяется поплавок относительно его положения к крышке и стенкам камеры. Задача действия заключается в ликвидации имеющегося изъяна на кронштейне-держателе поплавка, от чего зависит его правильное погружение. Приложением механического усилия выравнивается кронштейн для установки поплавка в правильное положение.

2. Регулировочный процесс при условии пребывания игольчатого клапана в положении «закрыто». Осуществляется поворот крышки, она устанавливается вертикально, поплавок отставляется в сторону, и аккуратно выравнивается язычок кронштейна через хвостовик, имеющий взаимосвязь с запорной иглой. Задача заключается в том, чтобы установить определенное значение зазора между двумя элементами – прокладкой крышки и поплавком, который бы составлял от 6 до 7 миллиметров. При положении шарика, погрузившегося в иглу, размер зазора должен быть от 1 до 2 миллиметров. При большем его значении, скорее всего, неисправна игла: либо западает шарик, либо его зажимает сама игла.

3. Регулирование при положении, когда клапан находится в открытом состоянии. Выполняется полное отведение поплавка. Пространство между игольным седлом и поплавком должно составить 15 мм.

Обеспечить настройку устройства пуска в карбюраторе, выполняя ремонт ВАЗ 2107 своими руками, можно обратившись к двум способам:

1. Карбюратор снимается с машины, а регулировочные мероприятия осуществляются по зазорам у заслоночных кромок. Подгибается рычажная тяга, отвечающая за регулирование пуском и тяга рычага, находящегося на оси заслонки (касается первичной камеры). Если задача заключается в том, чтобы увеличить пространство зазора, тяга должна находиться в распрямленном состоянии, а чтобы его уменьшить, напротив, ее нужно согнуть.

Если рычаг пуска находится в крайнем левом положении, дроссельная заслонка вверху у кромки должна иметь зазор от 0,7 до 0,9 миллиметров. Зазор воздушной же заслонки у кромки должен находиться в диапазоне 5 -5,5 миллиметров. Для регулирования используется винт, находящийся на крышке диафрагмы.

2. Карбюратор находится на своем месте в автомобиле, а во время регулирования берется в учет показатель частоты вращения коленвала. Осуществляется снятие фильтра очистки воздуха и вытягивание подсоса. Далее выполняются следующие действия:

• Полностью прогревается мотор;
• Приоткрывается заслонка воздуха, ориентировочно на 1/3;
• Подгибается тяга, ориентировочно до 3200 об/мин;
• Отпускается заслонка, и регулированием винта устанавливаются обороты (примерно на 400 об/мин меньше по сравнению с исходными). Во время регулировочного процесса, чтобы не создавалось разряжение под диафрагмой, отверстие для пробки нужно закрывать.

Ниже вы можете просмотреть видео о том, как правильно настроить карбюратор на ВАЗ 2107 своими руками.

Регулировка холостого хода карбюратора 2107

Цель этих действий – настроить работу мотора при минимальном расходе топлива и выделении СО.

Двигатель прогревается до рабочей температуры. Винтом качества устанавливается минимальный показатель холостого хода.

Далее регулировкой винта количества холостые обороты увеличиваются по сравнению с обычной частотой на 100-150 об/мин. В свою очередь, поворачивая винт качества, их следует снизить на тот же показатель до стабильных параметров.

Рекомендация от мастеров: для максимально продолжительной поддержки карбюратором параметров расхода топлива, предусмотренных на заводе, его технический осмотр следует проводить не менее одного раза в год.

Ниже вы можете просмотреть видео о том, как самостоятельно настроить холостой ход на карбюраторе ВАЗ 2107.

Как настроить карбюратор на ваз 2106 видео

Уборка квартир в москве Проф уборка квартир в москве позволяет не беспокоиться о кавардаке, который повстречает Вас либо Вашу вторую половинку. Если Вы закатывали гулкую вечеринку, а на утро остались совершенно одни, то конкретно Оклейка авто в Москве Наверняка всем автомобилистам знакома ситуация, когда любимый железный конь требует устранения возникшей неисправности, а на СТО говорят, что рабочий день мол заканчивается, а завтра так и, вообще выходной.

Главная › Новости Опубликовано: 23.03.2016 Сделай сам. Молодой Подписчик учится самостоятельно проводить регулировку Карбюратора Наш дом — это наша крепость и всё в нём должно быть идеально. Каждый человек задумывался о доме своей мечты и каждый продумывал все до мелочей. Какие занавески будут на кухне? Какую мебель приобрести в детскую? Выбрать линолеум или ламинат, или же выложить Художественный паркет? Всё это очень важно, ведь это наш дом. Здесь должно быть тепло и уютно, светло и весело. Это место, где мы проводим основную часть жизнь — собираемся на семейные обеды, встречаем гостей, отмечаем наши праздники, любим и воспитываем наших детей. И только от нас зависит каким станет дом нашей заветной мечты. Проблема на Переходных Режимах работы АВТО! (ОЗОН) Регулировка электронного зажигания ВАЗ 2106   Найди свой район!

Регулировка карбюратора ВАЗ-2107 своими руками

Автомобильный карбюратор своей ажурной и с виду запутанной конструкцией вызывает некоторый трепет у владельцев машин. Регулировка карбюратора своими руками кажется недоступным шаманством. Действительно, последние модели этих приборов, даже на авто отечественного производства, в результате долгой эволюции достигли определённого совершенства, что стало причиной существенного усложнения. Достаточно взглянуть на изображения распылителей середины 20 века, особенно мотоциклетных, чтобы оценить произошедшие изменения. В основном это связано с требованиями экономичности и экологии, но велика роль и стремления к адекватным реакциям системы подготовки горючей смеси на команды водителя. Вопрос, как отрегулировать карбюратор, стал пугать ещё больше.

Тем не менее, принцип работы карбюратора не сильно поменялся. На самом деле это обычный пульверизатор, который призван подмешивать в проходящий поток воздуха некоторое количество топлива. Всё остальное работает исключительно на тонкое регулирование состава смеси в различных ездовых ситуациях. Поэтому работу карбюратора следует рассматривать именно не в целом, а раздельно по его автономным и пересекающимся системам, каждая из которых отвечает за свои режимы.

Карбюраторы, применявшиеся на ВАЗ-2107, или те, применение которых возможно
Принципиально все эти приборы можно разделить только на две группы. Первые ведут свою историю от доработанного для первых вазовских машин карбюратора конструкции Weber. Это структурное подразделение итальянской компании Magneti Marelli, тесно сотрудничающей с концерном FIAT. А именно оттуда произошла вся классика ВАЗ. После существенной реконструкции семейство получило обобщающее наименование «Озон». Именно они ставились на ВАЗ-2107 на конвейере.

Второе направление составляют более совершенные, вместе с тем простые, французские приборы Solex, производимые в России теми же заводами для следующих поколений машин ВАЗ. Сказалась смена вектора развития, когда первые переднеприводные автомобили разрабатывались с участием немецких и французских компаний. Как более экономичные, эти карбюраторы были адаптированы и к семействам тольяттинских машин с продольным расположением двигателя. Для ВАЗ-2107 с моторами 1,5 и 1,6 л подойдёт модель 21053-1107010-20, машина станет более экономичной, хотя отдача двигателя в некоторых режимах уменьшится. Но это совершенно другой карбюратор, на серийных машинах он не применялся, а его регулировка полностью отличается.

• 2107-1107010 — карбюратор оснащён рядом деталей для работы с системой электронного принудительного холостого хода (ЭПХХ). Настроен под функционирование вакуумного регулятора опережения зажигания.
• 2107-1107010-10. Тот же прибор, но существенно проще, не имеет трубки подачи вакуума на регулятор и не снабжён клапаном и переключателем системы ЭПХХ.
• 2107-1107010-20. Наиболее распространённая модификация. Управляет вакуумным регулятором, не предназначен для работы с капризной ЭПХХ.

Все эти модели конструктивно очень схожи, но отличаются рядом тарировочных данных, соответственно разница в регулировках носит в основном численный характер.

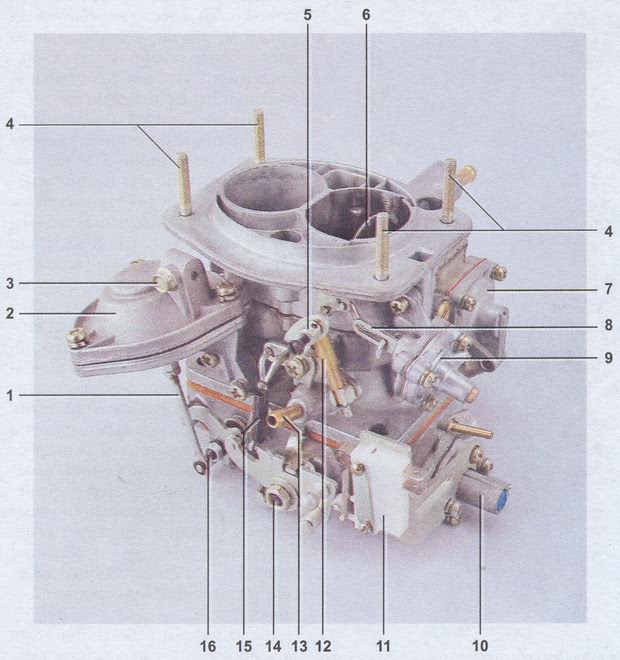

Устройство карбюраторов Вебер-Озон

В отличие от многих систем приготовления смеси на иномарках, отечественные приборы обладают конструктивной простотой и хорошей ремонтопригодностью. В них нет сложных пневматических и электронных систем управления токсичностью, тем не менее, они неплохо справлялись со своими функциями, легко регулируясь как на принятые тогда нормы выхлопа, так и на мощностные режимы.

Проще всего разобраться в работе карбюратора разделив его функционально на девять основных систем. Они достаточно просты, иногда настолько, что понятие системы к ним вряд ли строго применимо. Однако каждая из них вносит в настройку карбюратора ВАЗ-2107 свои нюансы.

1. Поддержание уровня в поплавковой камере

Для точного дозирования состава смеси необходимо иметь более-менее стабильный уровень накопленного в питающей все системы камере бензина. Тогда и его давление на дне камеры будет постоянным, что важно для гравитационного давления топлива на входе в дозирующие жиклёры.

Реализовано это достаточно просто, в камеру помещён тонкостенный поплавок, который по мере поступления бензина всплывает и перекрывает игольчатый клапан на входе карбюратора. Давление бензонасоса ограничено, поэтому лишний бензин в камеру не попадёт. По мере расходования клапан снова открывается.

2. Главные дозирующие
Их две, поскольку карбюратор двухкамерный. Состоят из распылительных диффузоров, воздушных и топливных жиклёров, эмульсионных трубок в колодцах. Системы выполняют точное смешивание бензина с воздухом при постоянных потоках. Именно соотношение размеров жиклёров в основном и влияет на экономичность автомобиля при равномерном движении. Камеры включаются последовательно, то есть при малых нагрузках задействована только первая. Потом открывается дроссель второй, и карбюратор начинает выдавать в цилиндры максимум своей производительности.

3. Система холостого хода

У Озона снабжение топливом при закрытом дросселе организовано автономно. Бензин из распылителей главной дозирующей системы не поступает, а воздух идёт в обход заслонки через систему холостого хода, там же смешиваясь с топливом. Здесь же расположен регулировочный винт качества смеси холостого хода и упорный винт диафрагмы пневматического управления включением системы. Им задаётся количество воздуха, то есть обороты холостого хода.

4. Переходные системы обеих камер

Это небольшие отверстия в стенках корпуса рядом с заслонками, которые подают небольшое количество топливной эмульсии в начале открытия дросселей. Предназначены для более плавного перехода от холостого хода к срабатыванию главной дозирующей системы первой камеры и в самом начале открытия дросселя второй. Содержат свои топливные и воздушные жиклёры.

5. Экономайзер принудительного холостого хода

Выполняет две функции: отключает подачу топлива в режиме торможения двигателем и не позволяет возникать вспышкам в цилиндрах после выключения зажигания. Имеет пневматический привод, диафрагма которого блокирует диффузор системы холостого хода. Управляет экономайзером электронный блок через исполнительный вакуумный клапан.

6. Насос-ускоритель

При резком нажатии на педаль газа главные дозирующие системы не обеспечивают быстрое обогащение смеси с нужной скоростью. Поэтому в карбюраторе установлен небольшой насос диафрагменного типа с обратным шариковым клапаном, который при нажатии на педаль впрыскивает некоторое количество бензина через установленный сверху калиброванный распылитель в диффузор первой камеры.

7. Эконостат

Предназначен для мощностного обогащения смеси в максимальных режимах. Устроен в виде дополнительного топливного канала в малом диффузоре вторичной камеры. Когда воздушный поток здесь достаточно силён, возникающее разрежение начинает просто подсасывать дополнительный бензин из поплавковой камеры.

8. Управление пусковой воздушной заслонкой

Для запуска холодного двигателя необходима сильно обогащённая смесь, поскольку холодный бензин в холодном карбюраторе плохо распыляется и часть его просто сконденсируется на стенках. Задача решается достаточно просто, на входе воздушного потока установлена заслонка с ручным приводом. Водитель, вытягивая кнопку «подсоса» через тросовый привод закрывает заслонку, одновременно через отдельное плечо рычага привода слегка приоткрывается дроссель первичной камеры.

При первых вспышках в цилиндрах разрежение под дросселем увеличивается, и в дело включается пневмопривод воздушной заслонки, который обеспечивает некоторый зазор для поступления воздуха, определяемый регулировочным винтом диафрагмы пневмокамеры. Наличие подпружиненной телескопической тяги в приводе заслонки обеспечивает определённую свободу, за счёт чего и осуществляется приблизительное регулирование состава смеси при пуске. Водитель может грубо задавать степень перекрытия воздуха, утапливая кнопку, а пневмосистема следит, чтобы мотор не заглох из-за переобогащения смеси.

На некоторых карбюраторах устанавливалась автоматическая система управления воздушной заслонкой при пуске, но особой надёжностью она не отличалась, рукоятка подсоса преобладала на серийных машинах.

9. Привод дросселей

На машине применены две дроссельные заслонки, расположенные в нижней части карбюратора, по одной на каждую камеру, с полунезависимым последовательным управлением.

При небольших нагрузках или холостом ходе должна работать только первичная камера. Так обеспечивается нормальное смесеобразование, а значит и экономичность. Но в зоне больших расходов воздуха потребуется открыть заслонку и второй камеры. Для этого используется пневматическое управление. Пневмопривод отслеживает разрежение в зоне максимальной скорости воздушного потока, то есть фактически измеряет расход воздуха и по достижению определённого порога перестаёт блокировать открытие второго дросселя. Если при этом первый дроссель уже открыт на определённую величину, то есть водитель достаточно утопил педаль, то вторая заслонка начинает повиноваться его командам. Карбюратор обеспечивает максимальные потребности двигателя.

По сути регулировок карбюратора

С завода все карбюраторы поставляются идеально отрегулированными на специальных стендах. Используется калибровочная жидкость, поэтому новый прибор в заводской упаковке не должен иметь запаха бензина или иных следов установки на штатное место. Необходимость индивидуальной настройки карбюратора возникает в процессе эксплуатации.

• В профилактических целях, когда необходимо скомпенсировать естественный уход заводских калибровок.
• После ремонта карбюратора, когда регулировки будут наверняка нарушены.
• При возникновении необходимости тонкой настройки двигателя его пользователем для улучшения эксплуатационных характеристик автомобиля.
• При тюнинге, когда важно улучшить определённые качества, часто сознательно в ущерб прочим.

Следует помнить, что нарушить исходные настройки легко, а вот восстановить их без соответствующего оборудования затруднительно. Регулировка карбюратора своими руками должна быть обратимым процессом.

Что изменяется при регулировках

Каждая система карбюратора отвечает за свой режим работы, поэтому изменяя её настройки можно, в принципе, не затрагивать все остальные. Существуют и исключения, поэтому приступая к работе, выясняя как отрегулировать карбюратор, надо изучить взаимное влияние систем, чётко понимая области их возможного пересечения. Например, многие системы используют базовую регулировку уровня топлива в поплавковой камере, поэтому невозможно таким образом повлиять на что-то одно.

Кроме этого, базовые настройки являются компромиссными. Так, обогащая смесь в каком-то режиме можно повысить динамические характеристики, но при этом неизбежно упадёт общая экономичность автомобиля. А превысив разумный предел, легко получить и обратный эффект, когда слишком богатая смесь уже будет сгорать настолько плохо, что и мощность понизится вместе с экономией. Об экологичности в подобных случаях и говорить не приходится.

Основные объекты и способы регулирования

Практически каждая из перечисленных выше систем допускает самостоятельную подстройку. Проводить работы можно комплексно, тогда желательно продумать порядок регулировки систем для исключения их взаимного влияния, или индивидуально.

Когда регулировки производятся на автомобиле, то перед их проведением надо убедиться в полной исправности всех систем и узлов двигателя, иначе скомпенсировав, например, неверный угол опережения зажигания винтами карбюратора можно получить ухудшение работы мотора, одновременно замаскировав очевидную неисправность. В остальном регулировка карбюратора ВАЗ-2107 своими руками никаких особенностей не имеет.

Холостой ход

Регулировка ХХ должна обеспечить устойчивую работу двигателя при отпущенной педали газа при минимально возможном уровне выброса окиси углерода с выхлопными газами. Небольшая дополнительная нагрузка на двигатель есть и в этом случае, поскольку в реальных условиях могут быть включены потребители электроэнергии. Поэтому лучше, если они будут нагружать генератор и в процессе настройки.

Выполнять работы с системой холостого хода приходится достаточно часто, поэтому многие считают, что ответ на вопрос, как настроить карбюратор на ВАЗ-2107, сводится именно к выставлению уровня окиси углерода на малых оборотах.

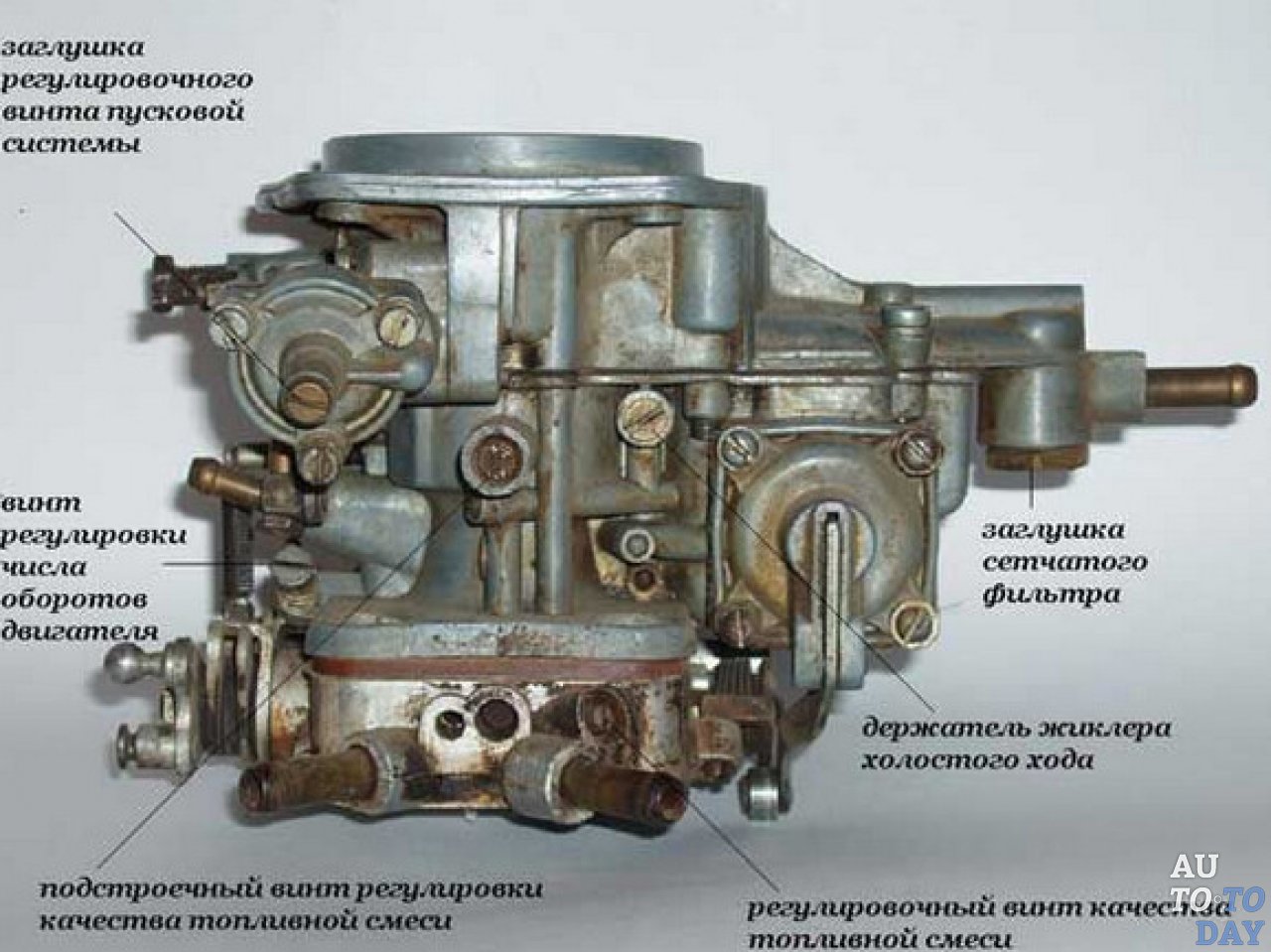

Холостой ход регулируется двумя винтами автономной системы, один из которых отвечает за состав смеси (винт качества), а второй — за количество поступающей смеси. При вращении каждого из них изменяется частота вращения коленвала и содержание СО в выхлопных газах. После заводской регулировки винты снабжаются пластиковыми ограничителями, допускающими лишь незначительный поворот. При настройке их, скорее всего, придётся удалить.

Качественную регулировку можно произвести, только имея в распоряжении анализатор выхлопных газов, но приемлемой точности удаётся достичь и настройкой по тахометру.

Для этого вначале винтом качества устанавливаются максимальные обороты, что даёт достаточное обогащение смеси. После чего винтом количества обороты уменьшаются до 1000 об/мин. Получается режим работы на обогащённой смеси с повышенными оборотами. После заворачивания винта качества обороты снижаются до 800–850, что обеспечит приемлемый уровень СО.

Для более тонкой настройки, например перед прохождением техосмотра, можно повторить процедуру, добавляя скорость вращения винтом количества, после чего снижая её винтом качества, пока двигатель не станет работать неустойчиво на оборотах порядка 850. Это граница обеднения смеси. Отвернув винт качества примерно на половину оборота, получаем устойчивую работу при минимальном выбросе вредных веществ. Винтом количества выставляются номинальные обороты 850, после чего регулировку можно считать законченной.

Уровень топлива

За положение уровня отвечает поплавковый механизм с игольчатым клапаном. Вполне достаточно отрегулировать момент начала закрытия клапана, чтобы в поплавковой камере находилось нужное количество бензина, от чего зависит нормальная работа многих систем карбюратора.

Для этого с карбюратора снимается верхняя крышка с поплавком и клапаном, при вертикальном положении плоскости фланца крышки поплавок подводится к ней до момента касания его язычком шарика на торце иглы клапана, после чего замеряется расстояние от поплавка до фланца крышки с расположенной на ней прокладкой. Оно должно составлять 6,5 мм с отклонением +/- 0,25 мм. Ход поплавка выставляется вторым упором и должен быть порядка 8 мм.

Отрегулировать с такой точностью механизм почти нереально, поэтому критерием нормы должен стать получившийся уровень. Для его проверки крышка наживляется на два болта, двигатель заводится и через минуту глушится. Быстро сняв крышку, можно увидеть верхний край границы бензина, который должен располагаться примерно посреди наклонной плоскости в нижней части камеры. Отклонения в 1–2 миллиметра существенно не влияют на результат.

Привод основных дросселей

Механическая тяга первичной заслонки и пневмопривод вторичной, как правило, никаких регулировок в эксплуатации не требуют. Основной критерий нормальной работы по дросселю первичной камеры — полное закрытие при отпущенной педали и вертикальное положение заслонки при утопленной в пол педали. При необходимости это можно настроить, вращая пластмассовые наконечники тяги, предварительно ослабив контргайки.

После вмешательства в пневмопривод стоит проверить и подрегулировать положение штока его диафрагмы. Для этого шток снимается с наконечника рычага заслонки, и изменением его длины можно добиться совпадения осей проушины штока и наконечника рычага в нейтральном положении диафрагмы.

Регулировка пускового устройства

Режим работы карбюратора при пуске сильно зависит от соотношения величин приоткрытия дросселя первой камеры и зазора воздушной заслонки после срабатывания пневмокамеры. Первый из них выставляется на величину 0,9 мм подгибанием тяги, а второй — вращением упорного винта диафрагмы до получения расстояния от края заслонки до стенки диффузора 5,5 мм. Эти размеры также мало изменяются при эксплуатации. Обычно достаточно их проверки.

Главные дозирующие системы

Состав смеси в стационарных режимах определяется калиброванными на заводе отверстиями жиклёров обеих камер, а также в некоторых пределах уровнем топлива в поплавковой камере. Последний изменять нежелательно, а вот подбором жиклёров можно добиться желательной индивидуальной настройки двигателя под экономию или, наоборот, на достижение большей мощности и крутящего момента на разных оборотах и нагрузках. Работа эта достаточно кропотливая и точных рецептов тут не существует. Хотя в сети есть много советов с указаниями конкретных соотношений пропускной способности жиклёров.

Общий смысл регулировки сводится к обогащению или обеднению смеси. При настройке на экономию можно уменьшить сечение отверстия топливного жиклёра первой камеры. Лучше всего установить заводской жиклёр меньшего калибра от другой модели карбюратора. Но найти такой достаточно непросто. Как альтернативный вариант допускается лужение внутренних стенок отверстия с последующим разворачиванием его сверлом точно подобранного диаметра. Такие свёрла существуют. Способ безопасен, поскольку всегда можно вернуть начальную пропускную способность.

После каждого изменения жиклёра надо проводить дорожные испытания. Следует помнить, что грубые ошибки приведут к провалам и подёргиваниям автомобиля из-за пропусков зажигания. Бедная смесь очень плохо поджигается и быстро сгорает. В таких условиях двигатель будет греться, возможно появление детонации.

Мощностные регулировки заключаются в увеличении производительности обоих жиклёров, и воздушного, и топливного. Каждое сочетание их калибровок соответствует своим показателям тяги и экономичности. Поэтому в такой работе важно соблюдать определённую методику, иначе легко запутаться и потерять много времени. Но именно тут можно следовать советам опытных настройщиков, на обогащённой смеси все карбюраторы ведут себя более-менее одинаково.

Регулировка ускорительного насоса

Обычно некоторое увеличение производительности насоса благотворно сказывается на резвости автомобиля и не сильно влияет на общий расход. Достичь этого можно, подобрав распылитель насоса с большим сечением от другой модели карбюратора, или уменьшив сечение перепускного канала путём наплавки припоя на конус регулировочного винта. Главное тут не перестараться, поскольку чрезмерно богатая смесь даст обратный результат, что приведёт к провалам и потере динамики.

Перед тем, как приступать к самостоятельной регулировке карбюратора, есть смысл разобраться в теории работы бензинового двигателя внутреннего сгорания. Самое главное, что следует понять, это особенности горения смесей разного состава, от бедной до богатой, зависимость реакций двигателя на различные углы опережения зажигания от состава смеси, а также ознакомиться с практическим опытом доработок карбюраторов. И ещё уяснить, что сильно запущенный, изношенный и повреждённый коррозией прибор не то что настроить, даже отмыть полностью не получится. Чистка карбюратора превращается в сложную проблему из-за наличия в нём труднодоступных мест, где скапливаются окислы алюминия. Если от автомобиля требуется просто надёжная и стабильная работа, то поможет только установка нового заводского карбюратора.

Видео: Самостоятельная регулировка карбюратора

Устройство карбюратора ВАЗ 2107. Узнаем как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простое вождение становится уже неинтересным. Начинающие стремятся самостоятельно заниматься ремонтом различных узлов своего авто. ВАЗ-2107 – это идеальный первый автомобиль. Многие интересуются вопросами регулировки карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 устанавливались несколько видов данных устройств. Это ДААЗ-2107 производства «Озон» и «Солекс». До того как модель сняли с производства, ее укомплектовывали изделиями «Озон». Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оснащено игольчатым клапаном, фильтрами, смесительной камерой, дросселем и дроссельной заслонкой. Имеется воздушная заслонка, эконостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особенную роль в приготовлении оптимальной горючей смеси для силового агрегата.

Принцип работы

Чтобы лучше понять устройство карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной регулировке устройства. Это очень полезная информация. Итак, горючее попадает в поплавковую камеру, где при помощи поплавка регулируется уровень топлива. Когда деталь всплывает, это приводит к срабатыванию игольчатого клапана. Последний перекрывает доступ бензину.

Прежде чем попасть в камеру, горючее очищается через фильтр. Затем бензин разделяется между первой и второй камерой. Он проходит через топливные жиклеры. Горючая смесь – это не только бензин, но и кислород. Так вот, чистый воздух, который прошел через воздушный фильтр, проходит сквозь жиклеры. Устройство карбюратора ВАЗ-2107 также включает в себя специальные эмульсионные колодца и трубки. В них бензин смешивается с воздухом, в результате чего получается смесь, которая может легко воспламениться.

Далее эта эмульсия поступает в эконостат, а затем в распылительное устройство, по пути дополнительно обогащается. Затем топливная смесь попадает в диффузоры, где и создается окончательный продукт для камеры сгорания. С потоком воздуха смесь попадет прямо в центр смесительной камеры. В двигатель горючее, смешанное с воздухом, попадает через дроссель, а дроссельная заслонка управляется педалью акселератора. Жиклеры, при помощи которых двигатель может работать на холостом ходу, позволяют получать топливную смесь лишь из первой камеры. Когда автомобиль работает на полной мощности, бензин забирается и со второй камеры. Полностью она задействуется только при выполнении обгонов или резкой необходимости набрать скорость.

Чтобы двигатель мог нормально работать, карбюратор должен быть в идеальном состоянии. Необходимо поддерживать чистоту жиклеров. Также чистыми должны быть все рабочие поверхности. Устройство карбюратора ВАЗ-2107 ДААЗ достаточно простое, а сам он неприхотлив, в отличие от импортных моделей. Он отлично функционирует даже на недорогом отечественном бензине, который не отличается особым качеством.

Карбюратор «Солекс»

Можно очень долго спорить о том, что лучше – «Солекс» или «Озон». Но эти споры ни к чему не приводят. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» также достаточно сложное. В целом агрегат состоит из корпуса и крышки. В первом находятся две смесительные камеры, оснащенные диффузорами. Также есть поплавковая камера, имеются эмульсионные колодцы и жиклеры для топлива и воздуха. В устройстве предусмотрен ускорительный насос, эконостат, экономайзер, винты для регулировок, дроссельная заслонка и пусковое устройство карбюратора ВАЗ-2107.

Теперь перейдем к крышке. В ней находятся штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Также в ней имеется электромагнитный клапан и горловины двух смесительных камер. Крышка оснащена каналами для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и еще некоторые элементы.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос является очень важным для большинства автовладельцев. Специалистов по карбюраторам сейчас осталось очень мало, а такие автомобили еще ездят по нашей стране. И чтобы не тратить время на поиски хорошего специалиста, многие стараются научиться настройке самостоятельно. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятным. Для настройки не потребуется особых знаний.

Карбюраторы могут быть разных производителей и модификаций – регулировки практически для всех моделей не различаются. Принцип здесь один. Но не лишним в этом процессе будет хотя бы на общем уровне знать устройство двигателя ВАЗ-2107. Карбюратор отрегулировать будет гораздо проще.

Настройка поплавка

Чтобы начать настройку, первым делом рекомендуется убрать воздушный фильтр. Затем откручивают крышку устройства и смотрят на уровень топлива. Максимальный уровень горючего будет в той камере, где есть игольчатый клапан. Далее проверяют поплавок. Он должен лишь слегка прикасаться к клапану. Для регулировки поплавка понадобится специальный шаблон. Его можно изготовить из бумаги. Размеры его должны составлять 6,5×14 мм. Данный шаблон устанавливают снизу под поплавок. Нормальный для этого карбюратора размер от прокладки до поплавка должен составлять около 6,5 мм.

Если данный размер не соответствует нормальному, выполняют регулировку язычка поплавка. При помощи отвода поплавка от крышки или в другую строну можно настроить открытие игольчатого клапана. Шаблон, установленный снизу поплавка, должен соответствовать размеру. При помощи манипуляций с упором на кронштейне, к которому крепится поплавок, устанавливают необходимый размер, если он отличается от заводского.

Пусковое устройство

Пусковое устройство карбюратора ВАЗ-2107 можно проверить при помощи куска проволоки. Длина отрезка должна быть не более 20 см. Сечение составляет примерно 0,7-0,8 мм. Далее подготавливают шаблон из картона. Толщина его должна составлять 1 мм, а ширина – 5 мм.

Затем крышка заворачивается на место. Пусковое устройство имеет шток. Его следует погрузить до упора, а затем при помощи шаблона замерить расстояние от стенки цилиндра до края воздушной заслонки. В идеальной ситуации данный размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого при помощи отвертки можно снять защитную пробку, которая установлена на регулировочном винте. С помощью него можно отрегулировать нужный зазор.

Дроссельная заслонка

Для этого карбюратор снимают полностью. Затем по часовой стрелке строго до упора нужно провернуть рычаг.

С помощью проволоки проверяется зазор, который должен быть в пределах 0,7-0,8 мм. Если размер не соответствует, тогда его можно отрегулировать при помощи подгибания тяги или же установкой ее в другое отверстие.

Привод воздушной заслонки

Для выполнения этой настройки карбюратор необходимо прикрутить на его законное место, а вот фильтр воздуха устанавливать не стоит. Далее одной рукой удерживая рычаг, управляющий дроссельной заслонкой, перемещают ее в свою сторону. Деталь установится в свое нормальное положение. Если есть какие-либо несоответствия, тогда нужно держать заслонку одной рукой, а затем с помощью ключа открутить винт, удерживающий тягу. В результате этих действий механизм встанет правильно. Остается только закрутить винт.

После этой процедуры процесс настройки можно считать оконченным. Можно устанавливать устройство на законное место, закручивать воздушный фильтр, подсоединять шланги и провода. Затем можно запустить двигатель. Так выполняется самостоятельная регулировка карбюратора ВАЗ-2107.

Ваз 2107

Регулировка холостого хода

Если на автомобиле ВАЗ 2107 с инжекторным двигателем не срабатывает датчик холостого хода, это проявляется нестабильной работой на холостом ходу и пуске. При неисправности ДЗХ есть возможность создать аварийную ситуацию, так как не видно, что драйвер делает резервную копию. В статье дана инструкция по замене ДЖ и МАК, а также фото.

Замена РХХ своими руками

РХХ надо почистить, а если не поможет, то поменять.Если возникла необходимость замены 2107, то с этой процедурой справится даже начинающий автолюбитель.

Инструменты и материалы

Для проведения процедуры вам потребуются следующие инструменты:

• ключ торцевой на «13»;
• отвертки с крестообразным шлицем и плоской головкой;
• хомуты для патрубков;
• колодка.

Вам понадобится вольтметр, чтобы проверить исправность регулятора. РХХ расположен на корпусе дроссельной заслонки. Напряжение измеряется на контактах.Если оно ниже 12 В, значит неисправен блок управления или силовая цепь. Если напряжение 12 В, значит, регулятор неисправен.

Этапы

Регулятор холостого хода на ВАЗ 2107, расположенный на ДЗ, меняется вместе с его корпусом.

Сама процедура состоит из следующих шагов:

1. В первую очередь обесточивают автомобиль отключением отрицательной клеммы на аккумуляторной батарее.
2. Далее нужно отключить кабель, которым управляется пульт.
3. Далее нужно отсоединить колодку проводов от ДПС и от РХХ.
4. Ослабляем хомуты на патрубках подвода и отвода теплоносителя, и отсоединяем их от ДЗ.
5. Ослабив хомут, отсоединить патрубок вентиляции картера.
6. Далее необходимо ослабить хомут на шланге, по которому пары топлива подаются на ПДУ, и отсоединить шланг.
7. Открутив гайки крепления, снимаем корпус ДЗ со шпилек и вынимаем прокладку.
8. Далее откручиваем болты крепления и снимаем РХХ.
9. На снятом регуляторе проверяем уплотнительное кольцо, если оно изношено, меняем.
10. Затем проверяем напряжение на выводах его обмоток на РХХ. Между выходами A-C и B-D оно должно быть бесконечным, между A-B и C-D — около 53 Ом. Если показания не совпадают, прибор необходимо заменить.
11. Перед установкой нового РХХ нужно проверить, чтобы игла не выступала более чем на 23 мм, в противном случае меняем клапан на новый.
12. Перед заменой устройства смажьте сальник моторным маслом.
Установка
13. DXH производится в обратной последовательности.

Таким образом, замена датчика холостого хода на ВАЗ 2107 завершена (видео Овсюка).

Самостоятельная замена ДЖ

Перед заменой прибора следует сначала проверить, что, возможно, перегорели лампочки, плохие контакты, перегоревший предохранитель, повреждение проводки. Если причина — неисправность устройства, то его необходимо заменить.Проверка лампочек и проводки производится мультиметром.

Инструменты и материалы

Для замены датчика холостого хода на ВАЗ следует подготовить инструмент и необходимые материалы:

• ключ на «22» и может потребоваться ключ на «24»;
Мультиметр
• ;
Отвертка
• ;
Плоскогубцы
• ;
• емкость для масла;
• изолента;
Зубило
• ;
• молоток.

Этапы

Перед процедурой замены нужно выяснить, где находится устройство.Он должен располагаться на карбюраторе ВАЗ 2107 и форсунке справа от КПП.

Замена датчика заднего хода ВАЗ 2107 состоит из следующих этапов:

1. Для начала нужно отсоединить провода, идущие к устройству.
2. Затем разверните устройство. Для этого лучше использовать кривошип, так как со временем крепежные детали прилипают к картеру. Если ручка не работает, можно прибегнуть к стамеске и молотку.
3. Затем при помощи ножа нужно очистить сиденье от грязи.
4. При удалении грязи снимаем металлическую шайбу и устанавливаем новую деталь.
5. Установив ДЖ на место, затяните его крепежным ключом.
6. Затем провода подключаются.

На этом замена завершена.

Замена МАК и ДЖ — простые операции, которые под силу выполнить любому автолюбителю. Узнав, как менять датчики на «семерке», эти знания можно использовать при ремонте ВАЗ 2108.

Снятие регулятора холостого хода ВАЗ 2107 проводится с заменой его на новый при выходе из строя старого в результате каких-либо механических повреждений.Перед снятием регулятора рекомендуется прозвонить его тестером на работоспособность, проверка сводится к простому измерению напряжения на выводах блока, а после его снятия — измерению сопротивления на тех же выводах. Для проверки вам понадобится мультиметр с режимом вольтметра и омметра, а также стандартный набор инструментов.

Порядок проверки и последующей замены регулятора холостого хода следующий:

1. Подсоедините отрицательную клемму вольтметра к массе двигателя и включите зажигание на автомобиле.
2. Отсоедините разъем от регулятора, на его корпусе будет нанесена маркировка клемм.
3. Подключите положительный провод вольтметра к клемме «A», а затем к клемме «D». Напряжение на выводах должно быть 12 В. При любых существенных отклонениях от нормы более чем на один вольт или при полном отсутствии напряжения причина может быть либо в слабой зарядке АКБ, неисправной силовой проводке, либо в неисправности. После замера выключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо сменить.Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее см.
2. Затем отверткой Phillips открутите два винта, которыми регулятор крепится к корпусу заслонки, и снимите его.
3. Между регулятором и корпусом будет установлена ​​резиновая уплотнительная шайба. При обнаружении трещин или других повреждений замените его.

После того, как он снят с автомобиля, также необходимо прозвонить тестером в режиме омметра.Для этого:

1. Переведите тестер в режим омметра и измерьте сопротивление между выводами A-B и C-D, оно должно быть около 52-53 Ом. Затем измерьте сопротивление между выводами A-C и B-D, сопротивление должно стремиться к бесконечности или быть достаточно большим. При обнаружении отклонений замените регулятор.

На этом ремонтные работы закончены. Установите новый регулятор в порядке, обратном снятию. Перед установкой регулятора измерьте длину выступа иглы клапана, он не должен выступать более чем на 23 мм.Для измерения используйте штангенциркуль или любую подходящую линейку. Перед измерением необходимо выдвинуть стрелку на максимальное расстояние, для этого подать напряжение от аккумулятора на клапан, подключив положительный полюс к клемме «D», а отрицательный полюс — к клемме «C». Электромагнитный клапан регулятора работает медленно, поэтому касайтесь проводов несколько раз, пока игла не достигнет максимальной длины. Измерьте линейкой и, если игла выступает более чем на 23 мм, замените клапан.

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Регулятор холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Последовательность работ по проверке регулятора холостого хода на ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Освобождаем зажим колодки жгута проводов и отсоединяем колодку от регулятора холостого хода.

На колодке регулятора холостого хода маркировка выводов.

2. Подключаем «минусовый» щуп вольтметра к «массе» двигателя.

3. Включив зажигание на автомобиле ВАЗ, измеряем напряжение на выводах А и D колодок регулировки холостого хода с помощью вольтметра.

ВНИМАНИЕ
Напряжение на блоке регулятора холостого хода должно быть не менее 12 В («минусовой» щуп прибора должен быть подключен к «массе» двигателя).Если напряжение не идет на блок регулятора холостого хода или оно меньше 12 В, аккумулятор разряжен, неисправна силовая цепь или неисправен ЭБУ.

4. По окончании измерения напряжения выключите зажигание на автомобиле ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

Снятие регулятора холостого хода с автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Снимите корпус дроссельной заслонки.

2. С помощью отвертки Phillips открутите два винта, которыми регулятор холостого хода крепится к корпусу дроссельной заслонки.

3. Снимите регулятор холостого хода. В соединение регулятора холостого хода ВАЗ и корпуса дроссельной заслонки установлено уплотнительное кольцо. Заменить потерявшее эластичность или потрескавшееся кольцо.

4. Омметром измеряем сопротивление между выводами обмоток регулятора холостого хода ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

Электрическое сопротивление между выводами AB и CD должно быть в пределах 52-53 Ом. Сопротивление между клеммами A-C и B-D должно быть большим (стремиться к бесконечности).Неисправный регулятор холостого хода на автомобиле ВАЗ подлежит замене.

ВНИМАНИЕ
Перед установкой нового регулятора холостого хода на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107 необходимо убедиться, что игла клапана выступает не более чем на 23 мм.

5. С помощью штангенциркуля измерьте выступ иглы нового клапана.

6. Если выступ иглы больше 23 мм, необходимо откорректировать ее положение. Для этого подаем напряжение 12 В от АКБ на вывод D регулятора холостого хода (подключение провода к клемме должно быть изолированным). Подключив оголенный конец провода к отрицательной клемме аккумуляторной батареи, быстро коснитесь клеммы C регулятора холостого хода.

Поскольку клапан движется медленно, мы касаемся его несколько раз, имитируя работу импульсного источника питания. После установки иглы в крайнее положение проверьте выступ иглы, который должен быть равен 23 мм. В противном случае замените клапан на новый.

Установка регулятора холостого хода на автомобиль ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1.Нанесите моторное масло на уплотнительное кольцо.

2. Установка регулятора холостого хода выполняется в обратном порядке.

Эльдар Джарахов — рост и вес, а также особенности творческого пути

Многие видеоблогеры сейчас стали очень популярными. Эльдар Джарахов, рост и вес которого для многих является загадкой, привлек его внимание не стройным телосложением, а качественными и интересными роликами. Помимо канала на YouTube, известность ему принесли клипы и собственные песни. Сейчас количество поклонников Эльдара только растет. В своей работе и общении он использует много ненормативной лексики, но это не отталкивает публику.

Детство

Эльдар Джарахов сейчас интересует многих: рост и вес, биография и другие факты о нем привлекают многих читателей. Несмотря на то, что он чистокровный лезгин, видеоблогер родился в Липецкой области, в селе Сторожевского совхоза. Он был не единственным ребенком; он воспитывался со своей сестрой Эльмирой.В 2000 году семья переехала в Новокузнецк, где он пошел в школу и нашел своего лучшего друга Сашу Тилекс.

Там Эльдар Джарахов начал участвовать в школьных мероприятиях, его рост и вес никого не беспокоили. Сам он о себе говорит — «из пеленки невысокий ребенок с бородкой». В 5 лет ему поставили диагноз сахарный диабет, но болезнь не помешала ему реализоваться творчески. Единственной проблемой Эльдара было отсутствие голоса, но в 13 лет он выбрал рэп, что помогло ему компенсировать этот недостаток.

Удача

Свою карьеру начал строить в Интернете Эльдар Джарахов. Рост, вес и возраст — все это в Сети никого не смущает. Главное — снимать качественные ролики. Родители долго не верили в молодого человека. Им не понравилось, что он фактически бросил школу. Их мнение изменилось, когда они увидели миллионы просмотров видео, доходы от профессии и выступления по телевидению.

Карьера Эльдара Джарахова, рост и вес которого вызывают бурные споры в Сети, началась непросто.Сначала он выступал на молодежных мероприятиях, а в 16 лет вместе с другом начал развивать свой канал на популярном видеохостинге. Там выложили музыкальные зарисовки, которые быстро привлекли внимание подписчиков.

Им повезло, когда они сочинили гимн для публики MDK. Они отправили администраторам знаменитый «Эр-на-Дону». Этот сингл понравился создателям сообщества, и началось сотрудничество. Логотип MDK появился на всех видео, а в ответ публика начала продвигать работы Эльдара.

Проекты

Благодаря сотрудничеству с известной публикой, сам Эльдар Джарахов очень быстро стал набирать популярность. Его рост, вес и возраст стали предметом обсуждения в Сети, но не оттолкнули его от другого известного видеоблогера и музыканта — Ильи Прусикина (более известного в сети как Ильич). Именно он пригласил Эльдара переехать в Москву для дальнейшего сотрудничества и развития в своей работе.

После переезда Эльдар Джарахов, рост и вес которого составляет 158 сантиметров и 55 килограммов соответственно, начал снимать видео из собственной жизни и вести музыкально-юмористический проект «Успешная группа».Именно за него он получил премию «Рунет Медиа 2013». Интересно, что Эльдар всегда критически относился к своей работе, считает, что ему еще есть куда расти.

Позже вместе с Ильичем он создает проект ClickKlack Band. Ребята в нем работают с удовольствием, а потому привлекает множество поклонников. Участники проекта запустили множество шоу, самые известные из которых — «Дай леща», «Дорисуй-ка» и «Как ты говоришь». Позже он создал еще один из своих каналов — «Давай, лама».

Конфликт с Лариным

Некоторое время назад Эльдар Джарахов стал участником Versus BPM.Рост и вес, фото и другие факты в этот момент стали особенно интересными для публики. Ведь всем было интересно, кто же станет противостоять видеоблогеру Дмитрию Ларину на легендарной арене рэп-баталий. Ларин на тот момент участвовал только в одном бою и проиграл Хованскому.

Поединок инициировал Ларин. На своем канале он нелестно отзывался о творчестве Джарахова, хотя Эльдар на тот момент проработал не один год и написал более 600 песен. Реакция Джарахова последовала незамедлительно — он написал небольшой твит, в котором рекомендовал Ларину посмотреть без скандалов и компромата.Дмитрий в ответ снял 10-минутный ролик, в котором хорошо разошелся личностью и творчеством Эльдара.

Изначально Ларину в бой никто не ставил. У него довольно слабые студийные треки, и живое выступление было обречено на бит. Эльдар выдержал испытание и победил. В настоящее время музыкант проживает в Санкт-Петербурге.

Карбюратор Pierburg 2E. Карбюратор Pierburg 2E: установка, регулировка

Карбюратор Pierburg 2E отличается высокой надежностью.Активно использовался на автомобилях марок Volkswagen и Audi. Различные модификации аппарата этой серии отличаются между собой разными системами пуска. Также рассматриваемое приспособление активно использовалось и на отечественных просторах.

Модификации и обслуживание

Карбюратор Pierburg 2E имеет несколько модификаций, немного отличающихся друг от друга:

1. Модель 2E1 оснащена ручным спусковым устройством.
2. Вариант 2Е2 имеет полуавтоматический механизм холодного пуска (для включения холодного мотора необходимо установить дроссельную заслонку в нужное положение двойным нажатием на педаль газа).
3. 2ЕЕ — самая прогрессивная модификация, оснащенная электронным стартом.

Карбюратор Pierburg 2E, как и его аналоги, не требует специального обслуживания. Для нормальной работы необходимо регулярно промывать агрегат и сушить его сжатым воздухом. Регулировка всех модификаций также не вызывает особых сложностей. Важно бережно обслуживать агрегаты, чтобы не повредить резьбовые соединения и рабочие отверстия.

Система запуска

Интересной особенностью карбюратора Pierburg 2E, схема которого приведена ниже, является его система запуска.Управление активацией закреплено за регулятором вакуума. Он выполняет три задачи, а именно:

1. В раненом, но не нагретом силовом агрегате активируется система прогрева, поддерживающая пульсацию в диапазоне 3000 оборотов в минуту.
2. После постепенного нагрева хладагента дроссельная заслонка плавно закрывается, так что частота вращения двигателя снижается до 1,5 тысяч оборотов в минуту.
3. Позволяет снизить обороты при нагреве силового агрегата до 70 градусов и зафиксировать их в том же диапазоне (700-800 об / мин).

Преимущества

Карбюратор Pierburg 2E имеет важное преимущество. Оснащен вакуумным экономайзером. Это устройство позволяет добиться быстрого обогащения топливной смеси при активном нажатии на педаль газа.

Еще одна особенность — это процесс прогрева. В агрегате есть специальные элементы, позволяющие нагревать детали, что положительно сказывается на качестве топливной смеси. В остальном система узлов и деталей практически идентична отечественным аналогам.В комплекте поплавковый отсек, форсунки, диффузор. Эти элементы позволяют смешивать топливо с воздухом.

Регулировка карбюратора Pierburg 2E

Регулировка рассматриваемого карбюратора немного сложнее отечественного аналога. В частности, это касается регулировки холостого хода. В этой модификации блок холостого хода подключен напрямую к термостату и электронному клапану. Такая конструкция дает возможность регулировать обороты холостого хода в автоматическом режиме вне зависимости от температуры силового агрегата.

Если рассматриваемый карбюратор не обнаруживает проблем, отрегулировать холостые обороты несложно. Это делается следующим образом:

• Весь процесс выполняется с помощью винтов определенного количества и качества. Первый элемент демонстрирует необходимую пульсацию, а второй винт отвечает за плохую топливную смесь.
• Путем полировки диффузоров и проточки соединений можно уменьшить сопротивление воздуха и улучшить рабочие характеристики агрегата.
• Дальнейшая регулировка карбюратора Pierburg 2E связана с системой дозирования.Его можно улучшить, заменив жиклеры на новые аналоги, которые не так-то просто найти в продаже.

Особое внимание следует уделить регулировке насоса ускорителя, так как она напрямую влияет на производительность силового агрегата. Регулировку необходимо производить до достижения максимального эффекта распыления путем нажатия на педаль акселератора. Правильная настройка поможет активно набрать скорость автомобилю.

Ремонт карбюратора Pierburg 2E

После длительного срока службы рассматриваемый агрегат может получить определенные неисправности.Чаще всего это нарушение экономайзера. Основная проблема с этим элементом — разрушение мембраны. Неисправность проявляется в появлении черного дыма из выхлопной трубы, перетекании топлива во впускной коллектор, прерывистой работе мотора, образовании нагара на свечах зажигания. Пружины экономайзера следует устанавливать на маркеры, которых всего 6 видов, они различаются длиной и жесткостью.

После значительного пробега может произойти деформация распылителя.Эту неисправность можно устранить самостоятельно:

• Снимите пистолет-распылитель.
• Зажмите деформированную деталь до получения гладкого круга.
• Проверьте установку элемента в верхней части карбюратора, распылитель должен плотно прилегать и закреплен.

Главное, не прилагать чрезмерных усилий при закреплении пистолета-распылителя, так как можно повредить предохранительную прокладку, что опять же приведет к деформации элемента.

Прочие неисправности

Ремонт карбюратора Pierburg 2E может потребоваться также в следующих случаях:

• Загрязнение воздушной форсунки. Решите эту проблему, промыв элементы специальной смесью.
• На всех модификациях рассматриваемого карбюратора имеется неисправность поплавка иглы и клапана. Для исправления ситуации необходимо произвести замену неисправных деталей, обращая внимание на соответствие элементов маркировке карбюратора. При замене иглы следите за уровнем поплавка, так как он никак не регулируется.

Проверка пневмопривода воздушной заслонки

В процессе регулировки карбюратора Pierburg 2E может потребоваться регулировка пневмопривода воздушной заслонки.В норме он должен при запуске холодного мотора сначала открыться на 2,2 мм, еще через 2-3 секунды — до 5 мм. Нажатие на нее пальцем должно сопровождаться значительным сопротивлением.

Если двигатель не запускается, пневмопривод проверяется путем снятия трубки с нижней части карбюратора и продувки. Беспрепятственный проход воздуха указывает на наличие неисправностей. Чаще всего нуждается в замене резиновая мембрана.

Этот узел настраивается следующим образом:

• Для установки точных зазоров снимите обе трубки пневмопривода. Нижняя трубка меняется на более длинную, через нее всасывается воздух, при этом воздушная заслонка легко удерживается пальцами.
• При заметном сопротивлении переходите к регулировке нижней части, повернув переднюю крышку привода на значение 2,2 мм.
• Затем закупоривается вторая трубка, и из первого элемента засасывается воздух. Зазор должен составлять 5,1 мм. Коррекция осуществляется с помощью регулировочного винта, который находится под внутренним шестигранником.

Привод дроссельной заслонки

В комплектацию карбюратора Pierburg 2E входит проверка и регулировка теплового привода воздушной заслонки. Основная часть этого агрегата — церезиновая камера, расположенная внутри устройства. Основная причина его выхода из строя — недостаточный ход штока.

Привод проверяется измерением движения штока на снятом термоприводе. При температуре воды 100 градусов ход должен быть не менее 8,5 мм. При меньшем значении деталь подлежит замене.

Регулировка узла требуется, если после выключения зажигания двигатель останавливается поздно. Чтобы исправить это, ослабьте ближайший винт, расположенный внизу и справа от привода, переместите упорную пластину по отношению к упору, а затем снова затяните винт.

Тепловой привод воздушной заслонки

Ремкомплект карбюратора Pierburg 2E can Необходимо отрегулировать тепловой привод воздушной заслонки. На холодном силовом агрегате он должен быть полностью закрыт. Когда вы воздействуете на заслонку пальцами, вы должны чувствовать некоторое сопротивление.Если его нет, возможно, неисправна спираль или нарушено ее взаимодействие с заслонкой. Для регулировки ослабьте винты крепления карбюратора, вращайте привод до появления необходимого усилия на заслонке.

Привод дроссельной заслонки

Для проверки необходимо максимально опрокинуть шток, затем закрыть оба шланга от агрегата. Когда шток отпущен, он не должен полностью выходить при снижении скорости на выходе. Если элемент выходит полностью, это может говорить о деформации мембраны или уплотнительных колец клапана.

Для восстановления работы этого устройства обычно достаточно обернуть изоленту с регулировочным винтом и прикрутить ее на место.

Устройство карбюратора на УАЗ

На этот автомобиль часто устанавливается карбюратор Нива 21047 от Солекс. Скоростной режим, в пределах 150 км / ч укладывается. Агрегат экономичный (10-12 литров на 100 км). С его установкой проблем тоже не будет. Деталь крепится четырьмя шпильками, которые входят в стандартные отверстия. Менять нужно только тягу управления заслонкой с отсосом.

Второй по популярности карбюратор на УАЗ — серия К-151У от ГАЗ. Главный недостаток этих агрегатов — сложность обслуживания. Их настройка довольно кропотливая, но после правильной настройки К-151У порадует высоким крутящим моментом и хорошей тягой.

Некоторые владельцы предпочитают устанавливать аналог с ВАЗ-2107. Главное преимущество — стабильность и экономичность. Однако при установке необходимо перепроектировать конструкцию, так как шпильки не совпадают с отверстиями во впускном коллекторе.

Mikuni

Этот карбюратор относится к простым элементам, устанавливаемым на мотоциклетную технику с объемом двигателя 110-140 куб. см. Модель не требует специального обслуживания, оснащена прямоточным воздушным фильтром. Для регулировки агрегата достаточно холостого хода и обогащения топливной смеси.

Карбюратор «Микуни» оснащен иглой с несколькими регулировочными головками, овальным диффузором вместо круглого дросселя. Регулировка осуществляется поднятием или опусканием дроссельной заслонки.

стр >>

Как отрегулировать карбюратор на ВАЗ 2109? Схема 2109. Карбюратор ВАЗ

Если двигатель — сердце автомобиля, то карбюратор является клапаном. И как правильно он настроен, много мощных автомобилей. Это и расход топлива, и мощность, и разгон, и даже уровень токсичности выхлопных газов. Время от времени приходится настраивать этот пункт. Сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автозавод выпустил несколько модификаций «девятки» с разными характеристиками, карбюратор у них имел одну и ту же марку — отечественный «Солекс». Что это за схема частей? 2109 десятилетия оснащались карбюратором Solex, и его конструкция также не менялась с годами. А вот схему вы можете увидеть на 2 фото.

Подготовительный этап

Перед настройкой карбюратора на ВАЗ 2109 его следует тщательно очистить. Но в этом не будет необходимости (правда, при условии, что это не другие отложения). Если на нем есть ржавчина или нагар, то элемент необходимо промыть сильнодействующим инструментом. В противном случае, как вы правильно не пытались отрегулировать карбюратор, результат будет минимальным.

Что нужно для очистки?

В ходе этой операции нам потребуются следующие инструменты и материалы:

1. Руководство пользователя ВАЗ 2109 (кстати, схема карбюратора «Солекс» указана справа в фото).
2. Гладкие тканевые перчатки.
3. A Несколько тонких палочек (в комплекте обычная зубочистка). В качестве альтернативы вы можете взять зубную щетку. Мы собираемся чистить вазы с карбюратором.
4. Пара резиновых перчаток (наденьте две пары с сильнодействующим растворителем. вышли на поверхность кожи).
5. Набор ключей и отвертка.
6. Баллон со сжатым воздухом. В качестве альтернативы вы можете взять обычный аэрозоль, например, освежитель воздуха.

В качестве альтернативы вы можете использовать защитные очки. Если у вас его нет, соблюдайте максимальное расстояние между карбюратором и аккуратно нанесите очиститель для поверхностей.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Что лучше выбрать?

На данный момент можно купить самые разные вещества для чистки карбюраторов. Их десятки компаний. Правило выбора простое. В магазине следует спросить у продавца специализированную жидкость, разработанную специально для карбюраторов (для чистки). Помните, что средство WD 40 для этого не подходит из-за большого содержания масла! Часто специализированные чистящие средства продаются в банках — такие стоит покупать в магазинах.

Если вы не занимались очисткой карбюратора, очистки поверхности будет недостаточно. При большом содержании отложений требуется его полностью проанализировать, а каждую деталь обрабатывать баллончиком отдельно.

Детали

При разборке особое внимание обращайте на пружины и винтики. Постарайтесь поместить их в отдельную коробку или номер, чтобы тогда не было проблем при сборке карбюратора в конце. Для осмотра предмета нужно извлекать из контейнера каждую деталь, даже самую маленькую.Все резиновые детали необходимо снять с карбюратора. При контакте с ними растворитель может вызвать деформацию, и они потеряют свои герметизирующие свойства. Также не наносите очиститель на пластиковые элементы. Их следует изолировать от жидкости.

После обработки всех механизмов нужно подождать минут 10-15, чтобы отложения ржавчины частично растворились. Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Не пытайтесь ковыряться в клапанах и отверстиях карбюратора щеткой или палочками для еды.Через них поступает воздух или топливо, поэтому, попав туда, грязь может сильно усугубить работу двигателя и вызвать повышенный расход топлива. Такие отверстия очищают сжатым воздухом или распылителем. Кстати, остатки использованного очистителя можно наносить повторно — это вещество очень долго хранится и практически теряет свои свойства в течение длительного времени. Далее карбюратор хорошенько просушиваем и приступаем ко второй части нашего ремонта — регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первым делом нужно сделать поплавковую камеру, контролирующую уровень топлива.

Не пытайтесь ковырять на выходе карбюратора и клапанов. Эти отверстия подают топливо и воздух, что очень важно для бесперебойной работы двигателя. Зачищайте отверстия чистым аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автомобилисты пользуются пылесосом несколько раз.

После очистки карбюратор тщательно просушите его, и можно приступать к регулировке. Процедура эта очень долгая и сложная, но справиться с ней вполне реально. Сначала запустите двигатель и дайте ему возможность поработать несколько минут. Далее отключите его и снимите воздушный фильтр. Затем снимите топливный шланг. Осторожно выверните несколько болтов и снимите крышку карбюратора. Помните, что одним неверным движением поплавки можно повредить, поэтому все делаем с особой осторожностью. Затем возьмите штангенциркуль и измерьте зазор от уровня топлива до края корпуса.
В идеале это значение должно составлять 25,5 миллиметра (допускается пробег в 1-2 мм). Если этот зазор неправильный, нужно отогнуть язычок кронштейна поплавка.Для большей точности проделайте эту процедуру несколько раз. Поскольку колпачок будет перевернутым, вам необходимо убедиться, что край поплавка и сопрягаемая поверхность параллельны.

Стартер

Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109 на? После этой работы переходим к настройке триггерного устройства. Для начала нужно убедиться, что его диафрагма пригодна для дальнейшей эксплуатации. Все очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или треснул, его следует заменить.После этого приступаем к регулировке пускового устройства. Сначала поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее надавите ложкой с отверткой.

После этого измерить зазор между стенкой камеры и пластиной. Необходимо сравнить с указанным в документации «Алекса». Для изменения зазора необходимо ослабить стопорную гайку и отверткой повернуть регулировочный винт по или против часовой стрелки. Далее измерить зазор дроссельной заслонки, который находится на 1-й камере.Полученные данные должны соответствовать нормативам, которые есть в технической документации. Если этот зазор неправильный, отрегулируйте его, поворачивая винт дроссельной заслонки.

Регулировка XX

Все теперь осталось за малым. Остается сделать последний этап — регулировку холостого хода. Перед началом этой операции его снова прогревают до рабочей температуры, двигатель ВАЗ 2109. Карбюратор необходимо установить на штатное место. Итак, выключите двигатель и посмотрите состояние шнека качества смеси.Его следует завернуть, а затем удалить до 4 витков. Затем снова запускаем мотор, снимаем воздушную заслонку и вместе с вентилятором включаем дальний свет. Одновременно отрегулируйте винт количества топливно-воздушной смеси.
Надо поставить в положение, чтобы обороты двигателя на холостом ходу были не более 800 и не менее 750 об / мин. После винта достичь максимальной скорости.

Что делать после?

Затем снова изменить число оборотов шнека до 900 об / мин. Винт выставлен на 800 об / мин.после этого последний элемент раскручивается до точки нестабильности. Еще раз выкручиваем на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но нужно знать всю последовательность работ по выставлению правильных значений на винты качества и количества топлива, которые мы привели в этой статье.

Вывод

Все на данный момент вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка холостого хода возможна только при устойчивой работе двигателя.Иначе вся работа будет бесполезна.

ДААЗ 2107: карбюратор, его устройство и регулировка — общество

Креативный автовладелец часто сталкивается с проблемами динамики и расхода топлива. Водители называют двигатель своим сердцем, а карбюратор можно сравнить с сердечным клапаном. Это в последней части, что расход топлива

Содержание

Владельцы автомобилей

Classics часто сталкиваются с проблемами динамики и расхода топлива.Водители называют двигатель автомобиля своим сердцем, а карбюратор можно сравнить с сердечным клапаном. Именно от последней части зависит расход топлива, а от его правильной регулировки зависят динамические характеристики. В этой статье мы узнаем, как работает карбюратор (ВАЗ 2107 ДААЗ). Мы также увидим, как это правильно регулировать.

Принципиальная конструкция деталей ДААЗ для классических моделей ВАЗ

Работа любого автомобильного двигателя внутреннего сгорания напрямую зависит от качества и количества топливовоздушной смеси.Именно эту смесь готовит прямо карбюратор. Кроме того, это устройство равномерно распределяет смесь по камерам сгорания.

Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных частей. Это диффузор, дроссельная заслонка, а также сопло и поплавковая камера.

Типы устройств

Если на автомобиле установлен старый двигатель, то такие автомобили комплектуются карбюраторами ДААЗ 2107 — 1107010. Используется новая модель или модификация с новыми моторами и вакуумным корректором.Это модель ДААЗ 2107 1107010-20.

Данная продукция производится на Дмитровградском автоагрегатном заводе. Это предприятие уже много лет производит различное оборудование для классических моделей ВАЗ. Особое доверие у водителей заслужил ДААЗ 2107 (карбюратор) как достаточно надежный.

Сложный и высокоточный прибор

Карбюратор — сложное устройство, состоящее из множества различных компонентов. Но комплектное устройство необходимо только тем, кто профессионально занимается настройкой и настройкой этих устройств.

Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как работает данное устройство более конкретно.

Итак, какое устройство у карбюратора ДААЗ 2107 1107010? Это устройство состоит из поплавковой камеры, в которую в ограниченном количестве подается топливо. Доступ бензина перекрывается игольчатым клапаном, а также поплавком, который по внешнему виду напоминает бочку. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной заслонки и воздушной заслонки.Помимо них в состав устройства входят и жиклеры. Топливо распыляется из пульверизатора. Одна из важных составляющих карбюратора — диффузоры. Они работают как сопла, создавая конфигурацию воздушного потока.

Карбюратор ДААЗ 2107: принцип работы

При поступлении топлива в поплавковую камеру объем топлива регулируется поплавком. Если он всплывает, то игольчатый механизм перекроет доступ бензина в камеру. Итак, камера в этом случае напоминает бачок унитаза.Здесь все так же. Но топливо подается не сразу. Сначала он проходит через специальный фильтр для очистки.

Далее устройство подает горючую жидкость в первую и вторую топливные камеры. Карбюратор (устройство) ДААЗ 2107 предусматривает наличие основных топливных жиклеров, через которые проходит топливо.

Помимо бензина в камеры через воздушные жиклеры подается воздух, предварительно очищенный в воздушных фильтрах. Затем воздух образует смесь с бензином через специальные трубы и колодцы.Итак, получается так называемая эмульсия.

Но это еще не все. Перед попаданием в камеры сгорания с помощью распылителя смесь проходит через эконостат. Здесь смесь дополнительно обогащается.

Далее с помощью распылителей смесь поступает в диффузоры. Здесь происходит окончательное приготовление смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ овского производства) сконструирован таким образом, что капли топлива в диффузорах втягиваются в высокоскоростной воздушный поток.Таким образом, топливно-воздушная смесь попадает в центр камеры смешения.

Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси непосредственно в цилиндры двигателя.

Что еще особенного в карбюраторе ДААЗ 2107? В его устройство входят жиклеры холостого хода. В этом режиме смесь забирается только из первой топливной камеры. Принцип и схема работы топливных камер активирует вторую камеру только при достижении двигателем рабочих температур.Камера II также включается, если вам нужно быстро набрать обороты и высокую скорость.

Отличия в модификациях

Как известно, в последних моделях ВАЗ 2107 и других модификаций установлен новый карбюратор ДААЗ 2107 1107010 20. Посмотрим, чем отличается эта модификация от старого карбюратора 1107010.

По информации, полученной от специалистов АвтоВАЗа, эти две модификации базируются на одной модели. Здесь принципиальное различие между ними — экономайзер на принудительный холостой ход.Модель 1107010 имеет ЭПЧ, а новая модификация этим блоком не оснащена.

Карбюратор ДААЗ 2107 20 хоть и не оснащался экономайзером, но у него есть специальный жиклер для подачи топлива. Отличие состоит в том, что холостой ход здесь регулируется с помощью электромагнитного запорного клапана. Значит, если зажигание выключено, то подача топлива прекращается.

Карбюратор ДААЗ 2107 1107010 — регулировка

Перед тем, как приступить к регулировке, необходимо выяснить, какая из двух модификаций установлена ​​в вашем автомобиле.Так, если автомобиль оборудован вакуумным корректором зажигания, то ДВС автомобиля — последняя модель двигателей ВАЗ 2103 или 2106, а модификация карбюратора — новая. Если вы не нашли корректор вакуума, то перед вами карбюратор ДААЗ 2107 1107010.

Основные неисправности

Чтобы выполнить настройку, необходимо знать несколько типичных неисправностей. Поскольку этот узел отвечает за динамические характеристики, к поломкам можно отнести:

• Проблемы при запуске двигателя, чихание двигателя.
• Рывки, рывки, частые поломки педали акселератора.
• Отсутствие возможностей разгона.
• Рост расхода топлива.

Итак, если в процессе эксплуатации вашего автомобиля вам удалось устранить одну или несколько неисправностей из этого списка, то детали нуждаются в ремонте.

Необходимо знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно только со снятым агрегатом. В процесс не входит чистка устройства пушистой или шерстяной тканью.Кроме того, для очистки форсунок не нужны провода.

Во-первых, при саморегулировке нужно сначала снять крышку со сборки. Затем можно переходить к регулировке поплавковой камеры. Это удобно.

Регулировка поплавковой камеры

Поплавок имеет свободный ход. Ход должен составлять от 6,5 мм с одной стороны до 14 мм с другой стороны. Отрегулируйте обводку с помощью специального шаблона.

Если ваша камера имеет меньшее расстояние, слегка согните язычок игольчатого клапана.

Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, в него поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива увеличивается, и поплавок опускается. Чтобы отрегулировать поплавок с другой стороны, необходимо переместить поплавок обратно на максимум и проверить этот параметр по тому же шаблону. Если расстояние не 14 мм, то загните крепежный упор.

Настройка пусковой установки

В юстировку входит процесс настройки пускового устройства.Для старых устройств он работает со скоростью 1500 об / мин. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, можно увидеть специальный канал. Если снять сборку и осмотреть ее сзади, можно увидеть воздуховод.

Для регулировки сначала необходимо снять его. Затем необходимо повернуть рычаг, чтобы воздушная заслонка полностью закрылась. Далее переверните прибор, а затем замерьте зазоры между демпфером и стеной. Для нашего карбюратора зазор должен составлять 0,85 мм.Чтобы довести зазор до необходимого размера, необходимо согнуть тягу привода.

Далее необходимо отрегулировать зазор А. Его можно найти между стенкой канала и краем заслонки внизу. Итак, нужно закрыть заслонку и утопить спусковой крючок. В результате он откроется, и зазор должен составить от 5 до 5,4 мм. Для регулировки поверните регулировочный винт отверткой.

Регулировка холостого хода

Для начала нужно убедиться, что зажигание отрегулировано правильно. Двигатель должен быть прогрет до рабочей температуры.Для регулировки поверните регулировочный винт качества топливной смеси до тех пор, пока частота вращения двигателя не станет максимальной.

Далее нужно повернуть винт количества топлива против часовой стрелки. Должна быть достигнута еще более высокая скорость.

Теперь стоит подкрутить еще один качественный винт, чтобы прибавить оборотов еще.

Смысл этих операций в том, чтобы качество смеси было минимальным, а частота вращения холостого хода составляла от 850 до 900. Это наиболее оптимальные значения для карбюраторных двигателей автомобилей семейства «Классик».Обороты не следует делать больше или меньше этой величины, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

Мы рассмотрели несколько возможных способов регулировки, которые вы можете выполнить самостоятельно. Но если вы не уверены в своих действиях, лучше доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них хорошо разбирается.

Ваз 2107

глохнет на низких оборотах. Почему глохнет двигатель? Причины остановки двигателя и решения.Если двигатель глохнет, а затем запускается

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, носят разный характер, но носят симптоматический характер:

• периодически глохнет двигатель;
• не держит стабильную динамику;
• нестабильный холостой ход;
• сложно запустить;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу … Самая частая причина скорости работы агрегатов впрыска ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует расход горючей смеси с оптимальным соотношением топлива и воздуха при различных режимах работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок — обороты увеличились, стихи — уменьшились.

Убедиться, что неисправен именно ДМРВ, довольно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки … Если автомобиль стал вести себя более адекватно, значит неисправен ДМВР. Так можно водить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

1. Снимите датчик вместе с защитной крышкой.

1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токовый изогнутый провод).
2. Вымойте корпус любым средством для мытья посуды.
3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
4. Обильно залейте 3-4 раза, жидкость должна стечь.
5. Просушите устройство.
6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом продувают со всех сторон сжатым воздухом и карбюратор вроде нормально работает. Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора:

• смещение положения регулировочных винтов от ударов или вибрации;
• увеличение диаметра отверстия форсунок из-за износа;
• амортизатор износа оси, ограничивающий ее ход;
• засорение жиклеров;
• Нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность. Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин — выбросить поплавок, если есть воздух — проверить в тазе с водой на наличие пузырьков. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора. Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр.Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения проводятся в см3 / мин. В зависимости от маркировки форсунки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Тем, кто использует газовые установки, следует знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива.Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких этапов:

1. Отрегулируйте плавающее положение, как описано выше.
2. Проверить и завинтить винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота для «качественного» винта и на 3–4 оборота для «количества».
3. Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй щуп — к кузову.
4. Запустить и прогреть двигатель до температуры 90 ° C

1. Используйте винт «качества», чтобы установить максимальные обороты холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
2. Используйте винт «количества» для увеличения скорости примерно на 80-90 об / мин.
3. Качественным винтом определяем, максимальные ли эти обороты, если нет, то повторяем процедуру.
4. Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если машина заглохла

Двигатель, который внезапно глохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности для водителя и пассажиров. Причин несколько.

Глохнет на холостом ходу:

• отказ датчика холостого хода;
• неисправность датчика дроссельной заслонки;
• неисправность датчика положения дроссельной заслонки.

Прилавки в движении:

• прекращение подачи топлива или воздуха из-за загрязненного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после демонтажа.Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующей инструкцией:

1. Снимите датчик.
2. Просверлите пластиковую крышку сверлом 2 мм по кругу.
3. Вынуть пластиковую накладку верхнего контактного блока.
4. На нижней палубе очистите гусеницы WD-40 или медицинским спиртом.
5. То же самое и с контактной группой верхней крышки, но не гните их, тогда они преждевременно съедят гусеницы.
6. Соберите в обратном порядке.
7. Промазываем контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет.Это говорит только об одном — нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств. Но если вы чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ.Последние модели «Классики», а именно ВАЗ-2107, оснащались впускной системой впрыска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — более сложная система. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального пуска машины этот показатель не должен быть ниже 12.5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Стартер — это механизм, требующий большого пускового тока … Именно этот узел поворачивает коленчатый вал для запуска. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора. Метод устранения — зарядить аккумулятор. Следует придерживаться показателей 12,5-14 Вольт.

Поломка стартера

При коротком замыкании в корпусе или проводке якоря заменить поврежденную деталь.Как мне проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй — к оси якоря. Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь. После замены поврежденных компонентов снова запустите двигатель.

Система зажигания

Что делать, если ВАЗ-2107 (инжектор) не заводится при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания.Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и открутить. Также следует проверить зазор между электродами. Для этого используйте специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть.Но делайте это осторожно. Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на образование искры. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по истечении этого срока меняются поступающие к ним от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), то камера сгорания переполнена бензином.Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа. Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Как сушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

Трамблер

На ВАЗ-2107 применяется распределитель зажигания. Если нужно проверить состояние контактов на высоковольтных проводах … При смене сезона на них образуется конденсат. Распределитель имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания.Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб. Если при запуске двигателя на катушке зажигания образуется искра, замените высоковольтный провод. Еще он «пробивает» свечи. Вы можете увидеть это в темноте. Рядом с ними видны маленькие искорки голубого цвета. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема с электронасосом

Раньше одной из основных проблем на отечественном «Классике» была топливная помпа, которая постоянно перегревалась.Но в инжекторной «семерке» он электрический и охлаждается самим бензином, находящимся в баке. Если на элемент не подается электричество, машина просто не заводится. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Можно использовать ячейку на 15 или 20 ампер.

Определить исправность визуально

Можно ли без мультиметра проверить, есть ли напряжение на топливном насосе? Для этого при включении зажигания следует внимательно прислушиваться к его работе.Когда ключ повернут в третье положение, он должен издать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под перчаточным ящиком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от пандуса. Используйте для этого манометр. Сбои в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке. Если загорелся свет, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторного.

Состояние фильтра

Также бывает следующая ситуация.Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) Это может быть связано с забитым топливным фильтром. Срок его замены составляет около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент воспринимает информацию о воздушном потоке и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров. При загрязнении элемент может давать ложные показания. Из-за ВАЗ-2107 форсунка не запускается, либо работает и сразу глохнет.Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости замените.

ДПКВ

При исправном состоянии топливной системы автомобиль ВАЗ-2107 (инжектор) не запускается, при неисправности блок управления прекращает подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую плату.

Владельцы ВАЗ 2107, 2110, 2112, 2114 и др. Могут столкнуться с проблемой — машина заводится и сразу глохнет. Двигатель запускается, но через несколько секунд обороты падают и двигатель глохнет. Рассмотрим возможные причины сбоев при запуске и способы их устранения.

Для начала нужно перебрать самые очевидные варианты.

• Закончился бензин (дизельное топливо). Как это ни парадоксально звучит, водители часто забывают следить за уровнем топлива в баке.
• На дизелях (особенно зимой) замерзшее топливо может стать причиной того, что машина практически сразу завелась и заглохла.
• Качество бензина на заправках часто бывает ужасающим, поэтому, если заправить автомобиль некачественным топливом, можно столкнуться с проблемой глохнувшего двигателя. Если плохого бензина мало, можно разбавить его хорошим. Но если резервуар полный, то лучше слить суррогат, чтобы не навредить.
• Изношенные провода и старые (неисправные) свечи зажигания также являются очень частыми причинами.
• Сжатие двигателя, а точнее его отсутствие, может спровоцировать ситуацию, при которой двигатель глохнет, едва успев «подхватить». Но это уже достаточно серьезная поломка, появление которой сопровождается массой других симптомов, не заметить которые во время эксплуатации автомобиля просто невозможно.

Форсунка запускается и глохнет

Инжекторные автомобили могут вести себя подобным образом из-за неисправного топливного насоса. Он в баке. Проверить его работоспособность очень просто.Если повернуть ключ зажигания в первое положение и прислушаться, вы услышите, как работает насос, подкачивающий бензин в систему.

Сильное загрязнение фильтра тонкой очистки топлива также может привести к остановке автомобиля после запуска. Фильтр просто не успевает пропустить необходимое количество бензина.

Ошибки

ЭБУ часто приводят к проблемам с запуском двигателя, неполучением сигналов от определенных датчиков или получением их в искаженном виде. Диагностику таких поломок лучше проводить в специализированных сервисах.

Почему карбюраторные автомобили заводятся и глохнут

Если машина заводится и сразу глохнет, то проблема может быть в нехватке топлива в поплавковой камере. Можно попробовать вручную накачать бензонасос. Его необходимо проверить на работоспособность, а при необходимости заменить.

Прежде чем заниматься самоочисткой системы питания в целом и карбюратора в частности, следует помнить, что любые неосознанные манипуляции могут привести к большому увеличению расхода топлива.

Еще одна причина, по которой двигатель глохнет, заключается в том, что сетчатый фильтр в карбюраторе перед ним забит. Если автомобиль заводится и через несколько секунд глохнет из-за этого фильтра, то его необходимо очистить и промыть. Для этого используйте зубную щетку и разбавитель (бензин или ацетон). После этого сразу же вместе с фильтром прочистите прорезь, в которую он вставлен.

Бывает, что в автомобилях ВАЗ через несколько секунд после запуска падает скорость из-за неисправности электромагнитного клапана.Проверка проводится следующим образом: вентиль откручивается, питание подается на положительный контакт, корпус замыкается на массу двигателя. Если клапан работает правильно, будет слышен отчетливый звук, и игла войдет в корпус.

Вы можете просто подключить провод к клапану и поставить его на место. Если щелчка не слышно, клапан неисправен. Откручиваем вентиль и вынимаем из него жиклер. Если он погнулся, его нужно заменить. Убедитесь, что стопорная игла клапана движется свободно, а прокладка клапана не порвана и плотно прилегает к корпусу.

Если есть щелчок клапана, то необходимо провести диагностику системы EPHC. Может потребоваться очистка топливного жиклера холостого хода. Если скорость двигателя автомобиля падает, засорение может повлиять на устойчивость. Для очистки жиклера необходимо создать повышенный вакуум в каналах системы.

Для этого заведите автомобиль и увеличьте число оборотов до 3000. Выверните держатель жиклера (электромагнитный клапан) на несколько оборотов. Это позволяет создать в каналах необходимый вакуум. Повторяем процедуру несколько раз.

Другие причины некорректного запуска двигателя ВАЗ 2107

Еще одна частая проблема, из-за которой двигатель автомобилей ВАЗ 2107 заводится и глохнет — это излишек воздуха, попадающий в карбюратор. В этом случае топливная смесь не может поддерживать работу двигателя в течение длительного времени, и хотя автомобиль заводится, через несколько секунд он глохнет. Необходимо определить место утечки воздуха и устранить зазор.

Бывает, что форсунки и форсунки дозирующей системы забиты.Также это влияет на падение оборотов двигателя, так что ВАЗ 2107 глохнет через несколько секунд. Что делать в этом случае? Необходимо открутить жиклеры и патрубки под крышкой карбюратора и прочистить их. После этого продуть колодцы и форсунки сжатым воздухом. Если у вас карбюратор Solex, то вам также необходимо прочистить и продуть топливные жиклеры, расположенные на дне колодцев.

Регулировка уровня топлива в поплавковой камере (карбюраторы Солекс)

Помимо всего вышеперечисленного, обороты двигателя падают, если уровень топлива в карбюраторе (поплавковой камере) неправильно отрегулирован.В результате в топливной смеси либо недостаточно, либо слишком много бензина.

При регулировке карбюратора ВАЗ 2107 его не нужно отключать от двигателя. Выполните следующие действия:

1. снимаем корпус воздушного фильтра, открутив все крепления;
2. снимаем крышку карбюратора;
3. проверить положение поплавков. Для этого разведите и соберите их вместе, чтобы добиться правильного расположения.

Необходимо добиться такого положения поплавков, чтобы они свободно перемещались, не цепляясь за стенки камеры, в которой они находятся.Не лишним будет замерить расстояние от выступов на поплавках до блокнота. Расстояние должно быть в пределах 0,75–1,25 мм. Используйте щуп для измерения.

Что делать, если это далеко от нормы? В этом случае нужно отрегулировать высоту каждого из поплавков.
Как мы видели, причин, по которым глохнет двигатель, не так уж и мало. Для правильного запуска двигателя нужно проверить и устранить все вышеперечисленные неисправности. После этого, если проблема не была решена, придется обратиться к специалистам.

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону.

Неисправности силового агрегата и его обвеса разного характера, но симптоматические:

• периодически глохнет двигатель;
• не держит стабильную динамику;
• нестабильный холостой ход;
• сложно заводится;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина «шагающих» оборотов ТНВД ВАЗ 2107/2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают «плавать».

Убедиться в том, что неисправен именно ДМРВ, довольно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно водить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм чистки ДМВР ВАЗ2107 / 2105:

1. Выкручиваем два винта и вытаскиваем датчик из основания, не касаясь поверхностей активного элемента (ток погнутого провода).
2. Вымойте корпус любым средством для мытья посуды.
3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
4. Обильно залейте 3-4 раза, жидкость должна стечь.
5. Просушите устройство.
6. Соберите блок в обратном порядке.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в этом случае за приготовление горючей смеси отвечает карбюратор.Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впусках топлива и воздуха, они, как правило, могут работать неэффективно из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ 2107/2105 в ведро с бензином, потом со всех сторон продувают сжатым воздухом и карбюратор вроде нормально работает.Это решение сомнительно, если карбюратор сильно загрязнен.

Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

• смещение положения регулировочных винтов от ударов или вибрации;
• увеличение диаметра отверстия форсунок из-за износа;
• амортизатор износа оси, ограничивающий ее ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ 2107/2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность. Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин — выбросить поплавок, если есть воздух — проверить в тазе с водой на наличие пузырьков. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и дайте двигателю поработать 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора. Если не получилось, следует немного согнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок с помощью емкости для воды, установленной над мерной форсункой на 1 метр.Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения проводятся в см3 / мин. В зависимости от маркировки форсунки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Намного проще купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива.Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора состоит из нескольких этапов:

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль глохнет

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но и представляет угрозу безопасности водителя и пассажиров. Причин несколько.

Глохнет на холостом ходу:

• Выход из строя датчика холостого хода;
• неисправность датчика дроссельной заслонки;
• Неисправность датчика положения дроссельной заслонки.

Глохнет на ходу:

• отключение подачи топлива или воздуха из-за загрязненного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностику автомобиля, глохнет в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Демонтируйте прибор, не снимая контактов, или подключите их после демонтажа.Возьмите устройство в руки, положите палец на иглу конуса и попросите друга включить зажигание. Если вы чувствуете толчки, то положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не «заморачиваться» и обратиться в ближайший сервис, но если вы доехали до гаража, можно воспользоваться следующим Инструкция:

1. Снимите датчик.
2. С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
3. Вынуть пластиковую накладку верхнего контактного блока.
4. На нижней деке очистите гусеницы WD-40 или медицинским спиртом.
5. То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно сожрут гусеницы.
6. Соберите в обратном порядке.
7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание отключается, двигатель глохнет.Это говорит только об одном — нехватке воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них сможет только специалист, обладающий набором профессиональных диагностических средств. Но если вы чувствуете себя уверенно — дерзайте, в автосервисах ВАЗа вас уже ждут.

Здесь мы подробно разберем все возможные причины, по которым глохнет карбюратор в автомобиле ВАЗ 2107.В большинстве случаев поломку можно устранить самостоятельно, но иногда потребуется полная замена карбюратора.

Если вы заметили некоторые из этих явлений в эксплуатации автомобиля ВАЗ 2107, то следует внимательно проверить карбюратор. Возможно, вы найдете в нем поломку.

• Если ВАЗ 2107 заводится и сразу глохнет, причиной может быть карбюратор. Все последующие попытки запустить двигатель будут безрезультатными.
• В случаях, когда двигатель запускается с трудом, следует также проверить карбюратор.Через короткое время автомобиль может заглохнуть.
• Если двигатель глохнет сразу после запуска, это тоже признак неисправности карбюратора. Двигатель несколько раз заглохнет, и только после многочисленных попыток вы сможете завести ВАЗ 2017.

Причины поломки карбюратора ВАЗ 2107

Здесь мы поэтапно опишем все возможные причины того, что ВАЗ 2107 заводится и глохнет.

Если причиной поломки карбюратора стала нехватка топлива в поплавковой камере, то велика вероятность, что неисправен бензонасос или система питания.Просто снимите шланг с впускного патрубка для топлива. После этого сделать пару нажатий на рычаг ручной подачи топлива. Бензин должен вытекать из отверстия для шланга. Если жиклер был слабым или отсутствовал вовсе, то следует провести детальную проверку топливного насоса и системы питания.

Забитый фильтр — тоже частая причина выхода из строя карбюратора. Устранить эту причину будет очень просто. Вам нужно будет снять сетчатый фильтр, а затем очистить его. Для чистки используйте зубную щетку или что-то подобное.

Можно попробовать промыть фильтр ацетоном. Также может помочь баллончик со сжатым воздухом. Продуйте весь фильтр. Очистите седло фильтра. Иногда может потребоваться полная замена этой детали, но лучше попробовать просто почистить.

Поломка электромагнитного клапана или топливного жиклера системы холостого хода

В первую очередь нужно посмотреть на положение топливного жиклера и электромагнитного клапана. В результате каких-то поломок может отвернуться, из-за чего и происходит поломка.Просто верь ему. Также попробуйте отсоединить провод от клапана и снова надеть его. Вы должны услышать характерный щелчок. Это говорит о том, что клапан работает. Если не слышно щелчка, то подключите плюсовой аккумулятор и пневмоостров. Если вы не слышите щелчка, то вам необходимо заменить клапан. Если есть щелчок, стоит проверить систему EPHC.

Исправность клапана можно проверить, сняв с него топливный жиклер. Внимательно осмотрите его.На нем не должно быть загрязненных участков и повреждений. Посмотрите на уплотнительное кольцо и стопорную иглу. Форсунку необходимо тщательно очистить и продуть сжатым воздухом.

Это очень распространенная проблема, которую сложно исправить. Из-за этого машина не всегда глохнет. Это может произойти, если в топливной смеси очень много лишнего воздуха. Это причина того, что в ВАЗ 2107 запускается и глохнет карбюратор. В этом случае нужно проверить карбюратор целиком.

Особо подвержены:

• Кольцо под клапаном;
• Трубка к пылесосу;
• Трубка к клапанной крышке;
• Качественное резьбовое кольцо.

Иногда бывает проще заменить весь карбюратор.

Диафрагма пускового устройства повреждена

Если причина кроется в диафрагме пускового устройства, то ее придется полностью разобрать и осмотреть. Иногда может потребоваться полная замена стартера, но не часто. Это нужно будет отрегулировать. Обязательно замените диафрагму на новую.

Засорены топливные и воздушные форсунки.

Могут также быть засорены эмульсионные колодцы и трубопровод системы дозирования.

Вам нужно будет разобрать карбюратор, снять вышеуказанные детали и почистить их. Для очистки необходимо использовать ацетон, щетку и баллончик со сжатым воздухом. Их необходимо очистить от всех видимых загрязнений. Стоит отметить, что в системах «Солекс» и «Озон» компоненты будут одинаковыми. Отличается только их расположение.

Для очистки необходимо:

• Воздушные форсунки;
• Эмульсионные трубки;
• Жиклеры топливные;
• Колодцы эмульсионные.

Все компоненты должны быть очищены, даже если некоторые из них не сильно загрязнены. Это поможет избежать повторной поломки.

Засорение топливных и воздушных жиклеров системы холостого хода

Засорение этих секций карбюратора также может стать причиной запуска и немедленной остановки ВАЗ 2107. В этом случае вам придется их разобрать. Сделать это достаточно просто, нужно лишь аккуратно открутить жиклеры. Далее необходимо их очистить и продуть сжатым воздухом.Иногда может потребоваться их замена. Вы можете попробовать очистить жиклеры, не разбирая полностью карбюратор. Это значительно сократит время очистки.

Нарушен уровень топлива в поплавковой камере

Это очень частая причина, по которой глохнет карбюратор в ВАЗ 2107. Это связано с неправильной регулировкой уровня топлива. Дело в том, что топливная смесь нарушена. Он может быть сильно обогащенным или наоборот обедненным. В этом случае необходимо внести коррективы.Это может занять много времени, но это позволит избежать неисправностей карбюратора.

Всасывание не отрегулировано

Из-за того, что заслонка может быть не полностью открыта, топливо может быть обогащено. Чаще всего это не приводит к серьезным проблемам, но иногда топливо обогащается настолько, что двигатель запускается очень сложно. Особенно, если он нагрелся долгой поездкой. В этом случае стоит отрегулировать воздушную заслонку (всасывание). Иногда сильно обогащенная смесь может даже залить свечи.

При правильной работе воздушной заслонки она должна перекрывать сечение правой камеры. Это происходит, когда ручка полностью выдвинута. А если ручка утопленная, то она должна стоять вертикально. Если этого не произошло, то причина поломки карбюратора кроется как раз в неправильной регулировке воздушной заслонки. Это не займет много времени, чтобы отрегулировать его.

Другие причины глохнет ВАЗ 2107

ВАЗ 2107 может глохнуть не только из-за карбюратора.Это может быть связано с поломкой других систем. В первую очередь обратите внимание на систему зажигания. Его поломку часто можно спутать с поломкой карбюратора. Это связано с тем, что симптомы неисправной системы зажигания очень похожи на симптомы неисправности карбюратора. Также нужно проверить систему питания. Также это может быть причиной того, что ВАЗ 2107 заводится и сразу глохнет.

выводы

Большинство вышеперечисленных причин поломок можно устранить самостоятельно.Для этого нужно просто четко следовать инструкции. Чаще всего нужно просто очистить некоторые детали карбюратора, но иногда может потребоваться полная замена карбюратора в автомобиле ВАЗ 2107. Так вы быстро избавитесь от многих проблем, связанных с тем, что ваша машина заводится и сразу глохнет.

Facebook

Твиттер

В контакте с

одноклассники

Google+

.
