Ремонт гидротрансформатора АКПП своими руками – это просто + Видео » АвтоНоватор

Информация для тех автолюбителей, которые хотят самостоятельно, без обращения за помощью в автотехцентры определить неисправность и произвести ремонт гидротрансформатора АКПП – важного элемента автоматической трансмиссии.

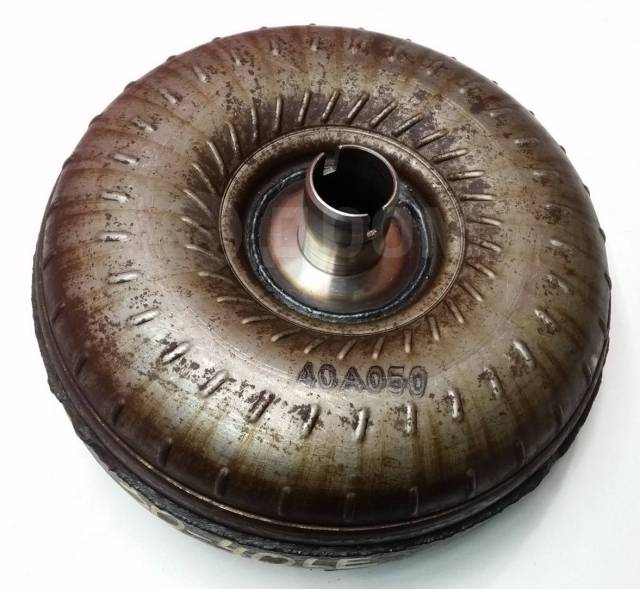

Что представляет собой гидротрансформатор АКПП – фото и описание

Эта лопастная система позволяет передавать крутящий момент от ДВС к КП. Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства. Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП.

Устройство гидротрансформатора АКПП

Оно состоит из статора (который также называют реактором), насосного колеса, блокировочного механизма, обгонной муфты и турбины. Все указанные элементы располагаются в одном корпусе, который монтируется на маховик автодвигателя. Внутрь механизма заливают специальный трансмиссионный состав.

Принцип работы гидротрансформатора АКПП

Обгонная муфта связывает насосное колесо с корпусом устройства, внутри которого образуется поток масла. Он начинает вращать колесо статора, а затем и турбину. Блокирование реактора происходит в автоматическом режиме при возникновении существенного отличия оборотов насоса и турбины. На колесо в этот момент поступает требуемый поток жидкости. Когда отмечается повышение числа оборотов двигателя, статор контролирует увеличение крутящего момента.

Разобравшись, как работает гидротрансформатор в АКПП, можно понять, что внутри него передача крутящего момента производится «мягко». За счет этого удается избежать нагрузок ударного характера на трансмиссию, а также добиться ощутимо плавного передвижения транспортного средства. При этом блокировка гидротрансформатора АКПП «экономит» топливо при перемещении автомобиля по шоссе. Включается она при скорости более 60 км/ч автоматически.

Признаки неисправности гидротрансформатора АКПП

Основные симптомы поломки гидротрансформатора АКПП следующие:

  • при включении передач слышен механический шум, который под нагрузкой исчезает: неисправность гидротрансформатора АКПП и упорных подшипников;
  • на скорости от 60 км/ч до 90 ощущается вибрация, вызванная неисправным механизмом блокировки: такие поломки гидротрансформатора АКПП обычно обусловлены тем, что продукты износа забивают масляный фильтр;
  • плохая динамика разгона ТС, которая сигнализирует о выходе из строя обгонной муфты.

Теперь вы знаете, как проверить гидротрансформатор АКПП, проблемы с функционированием которого могут значительно ухудшить комфорт и безопасность управления автомобилем.

Ремонт гидротрансформатора АКПП своими руками

Как правило, ресурс эксплуатации автоматической коробки передач идентичен сроку службы гидротрансформатора. Но бывают случаи, когда требуется ремонт или замена гидротрансформатора АКПП. Данный процесс не так сложен, как может показаться неопытному водителю, который не знает, как снять гидротрансформатор с АКПП.

Чтобы добраться до «внутренностей» интересующего нас механизма, необходимо разрезать его корпус, после чего проверить на наличие дефектов, оценить уровень изношенности и проверить исправность его элементов. Осуществив замену неисправных компонентов устройства (важно поставить новые уплотнительные кольца и сальник гидротрансформатора АКПП), требуется вернуть механизм в нормальное состояние. Для этого производится сварка корпуса, проверка его герметичности, прочности крепления деталей и соответствие стандартам теплового зазора. Завершается установка гидротрансформатора на АКПП проведением балансировочных работ.

Если в процессе диагностики выясняется, что никакие запасные части и оборудование для ремонта гидротрансформатора АКПП не могут восстановить адекватную работоспособность устройства, следует устанавливать новый механизм. В ряде случаев с финансовой точки зрения его покупка и монтаж даже предпочтительнее проведения ремонтных работ.

Оцените статью: Поделитесь с друзьями!

Ремонт гидротрансформатора АКПП своими руками + Видео

Что такое гидротрансформатор?



С применением автоматической коробки передач, управление автомобилем стало намного проще. Водителю теперь не нужно отвлекаться на рычаг переключения передач, вместо этого он полностью сосредотачивает свое внимание на дорожной ситуации. АКПП в своем конструктивном исполнении появилась достаточно давно, ведь ее применяли еще на первых автомобилях, таких как, Ford T. Постепенно конструкция менялась, но неизменным оставался ее главный узел – гидротрансформатор.

Гидротрансформатор (или, как его еще называют, турботрансформатор) – это механическое устройство, предназначенное для передачи крутящего момента с двигателя на коробку переключения передач. Проще говоря, также как и сцепление, осуществляет связь двигателя и трансмиссии автомобиля. Гидротрансформатор имеет возможность бесступенчатого изменения крутящего момента, который передается на ведомые валы трансмиссионного узла.

Устройство и принцип действия гидротрансформатора

Конструкция гидротрансформатора представлена двумя колесами: насосным  и турбинным, а также статором (также широко применяется название «реактор») и специальным механизмом блокировки. Внутри всего агрегата находится масло, которое имеет возможность свободного перемещения по механизму, для максимального снижения трения деталей. Однако, во многих конструкциях есть свои исключения. Так, например, в трансмиссии трактора ДТ-175С связь двигателя и гидротрансформатора может обеспечиваться карданным валом. То же самое относится и к автобусу ЛиАЗ-677.



Насосное колесо имеет связь с двигателем и при вращении маховика перемещает масло по механизму, которое, в свою очередь, возникшем потоком заставляет вращаться турбину и колесо реактора. Турбина же, передает вращение на вал АКПП.

Связь насосного колеса и статора достигается применением обгонной муфты. Получается, что при возникновении большой разницы оборотов насоса и турбины, статор в автоматическом режиме самоблокируется и передает на насос еще больший объем масла. Таким образом, крутящий момент увеличивается в 3 раза, и автомобиль начинает движение с места.

Так как передача крутящего момента осуществляется без применения жесткой связи элементов, то исключается возможность возникновения ударных нагрузок на механизм. Это позволяет избежать рывков при движении, в связи с этим, достигается высокая плавность хода, по сравнению со сцеплением механической коробки переключения передач.

Однако, в данной конструкции имеется свой недостаток. Дело в том, что отсутствие жесткой связи элементов вызывает «проскальзывание» турбины, что, в свою очередь, влечет за собой нагрев смазочного вещества. Выделение тепла со стороны АКПП становится выше, чем у двигателя, что приводит к неизбежному повышенному расходу топлива. Тем не менее, на современных автомобилях эта проблема устраняется применением специального механизма блокировки, что повышает надежность работы гидротрансформатора.

Неисправности гидротрансформатора и их признаки

Насколько бы не была совершенна система переключения передач, она имеет свои особенности работы, а значит, и свои виды неисправностей. Ниже перечислен перечень неисправностей, которые легко можно определить самостоятельно.

1. Во время переключения передачи появился необычный металлический звук. При увеличении количества оборотов или движении под нагрузкой такой звук, обычно, исчезает. Данное явление свидетельствует о том, что неполадка случилась с опорными подшипниками. Состояние подшипника диагностируют после разборки гидротрансформатора и, если есть такая необходимость, меняют.

2. На скорости от 60 до 100 километров в час может появиться небольшая вибрация. Это связано с тем, что отходы износа жидкости внутри гидротрансформатора забивают масляный фильтр. Чем дольше продолжается такая езда, тем сильнее увеличивается вибрация. Масляный фильтр, при этом, необходимо заменить, а также провести замену масла в коробке передач и двигателе.

3. Если автомобиль слишком долго разгоняется, то проблема кроется в обгонной муфте. Гидротрансформатор нужно разобрать и поменять изношенный узел.

4. Бывает такое, что автомобиль останавливается и не имеет возможности двигаться дальше. Такая неисправность связана с повреждением шлицов на турбине. В этом случае, меняются либо шлицы, либо турбина целиком.

5. При работающем двигателе появляется шуршание. Во время движения шум исчезает, но при переключении на нейтральную передачу, шум появляется снова. Это говорит о том, что подшипник, расположенный между турбинным или статорным колесом и крышкой корпуса, пришел в негодность. Замене подлежит не только он, но и игольчатый упорный подшипник.



6. Кстати, металлический стук при переключении может быть вызван не только поломкой опорных подшипников, но и деформацией или выпадением специальных лопаток. Поврежденное колесо гидротрансформатора подлежит замене.

7. Старайтесь как можно чаще контролировать количество и состояние масла в коробке передач. Обычно, при осмотре измерительного щупа, можно обнаружить на нем следы металлической пыли. В этом случае, потребуется замена торцевой шайбы муфты свободного хода.

8. При стоянке с работающим двигателем можно почувствовать запах расплавленной пластмассы. Это связано с плавлением полимерных материалов, которые плавятся из-за перегрева гидротрансформатора. Перегрев возникает из-за недостатка смазочного материала и наблюдается при падении уровня масла. Кроме того, высокая температура может наблюдаться при проблемах в системе охлаждения автоматической коробки переключения передач. Ремонт будет заключаться в замене масла или устранении проблем в системе охлаждения.

9. Иногда переключение передач может заглушить двигатель. Обычно, это говорит о том, что из строя вышла управляющая автоматика, которая блокирует все действия гидротрансформатора. В данном случае, необходима замена неисправного блока управления.

Стоит знать, что нельзя выделить конкретные признаки неисправности гидротрансформатора. Так как он является составной частью АКПП, то и диагностика неисправности коснется целиком коробки передач.

Как отремонтировать гидротрансформатор АКПП своими руками

Ремонт ГДТ может провести любой автолюбитель самостоятельно. Основная особенность при проведении ремонтных работ заключается в том, что корпус гидротрансформатора необходимо срезать. После этого проводится замена уплотняющих колец и сальников, а также проводится оценка состояния остальных узлов и, при необходимости, их замена. В конце работ корпус заваривается, чтобы создать герметичность.

Стоит отметить, что ремонт гидротрансформатора совершенно нецелесообразен, так как ресурс ремонтного комплекта достаточно мал. Во всех случаях, лучше всего, менять узел целиком. Это избавит от лишнего «геморроя» при замене изношенных частей.

«Бублик», убийца АКПП: что ломается в гидротрансформаторах и как их чинят


И чем мощнее становились двигатели, тем сильнее нагревалась жидкость в ГТД, тем сложнее было обеспечить его охлаждение, и тем больше работы по передаче крутящего момента старались переложить на сцепление блокировки.

Что ломается в гидротрансформаторе?

Раз есть сцепление внутри «бублика», значит, оно изнашивается — вечных фрикционных пар не бывает. К тому же продукты их износа загрязняют внутренности ГТД, поток горячей жидкости с абразивом «выедает» металл лопаток и других внутренних частей. Также потихоньку стареют, выходят из строя от перегрева или просто разрушаются уплотнения-сальники, а иногда выходят из строя подшипники или даже ломаются лопасти турбинных колес.

Продукты износа фрикционной накладки попадают и в саму АКПП, ведь охлаждение ГТД идет прокачкой масла через насос коробки и общий теплообменник. А в гидроблоке АКПП (о нем нужно рассказывать отдельно) есть еще много разных мест, где грязь может что-то забить или жидкость может проточить лишние отверстия, повредить соленоидные клапаны, замкнуть проводники…

В общем, со временем ГТД становится основным источником «грязи» в АКПП, которая обязательно выведет ее из строя. У некоторых АКПП проблема осложняется тем, что материал накладок «приклеен» к основе, и по мере износа в жидкость начинают попадать клеющие вещества, ускоряя процессы загрязнения в разы.

Таким образом, поживший «бублик» нужно менять или ремонтировать, пока он не сломал всю коробку передач. К слову, старые АКПП, у которых блокировка срабатывала редко, только на высших передачах или ее не имелось вовсе, имеют заметно большие интервал замены масла и ресурс.

Наиболее печальный случай

К чему это приводит, можно увидеть на примере широко распространенной 5-ступенчатой АКПП Mercedes 722.6. Она ставилась на несколько десятков моделей Mercedes-Benz, Jaguar, Chrysler, Dodge, Jeep и SsangYong c 1996 года и ставится по сей день.

В этой коробке передач гидротрансформатор блокируется на всех передачах, и специальный клапан регулирует его прижатие. Даже при плавном разгоне включается частичная блокировка, а при резком блокировка включается почти сразу. Машина получается экономичной и динамичной.


Ремонтируем гидротрансформатор акпп своими руками

Тем, кто плохо разбирается в устройстве и ремонте гидротрансформатора АКПП, при возникновении подозрений в поломке, следует обратить тщательное внимание на признаки неисправности.

Определив принадлежность к таковым, следует заняться проведением диагностики во избежание неприятных последствий. Чтобы немного разобраться, что к чему, предлагаю для начала определить технику устройства коробки и ее предназначение.

Содержание статьи

Для чего нужен и как устроен гидротрансформатор

Гидротрансформатор необходим для устранения педали сцепления, плавного разгона, увеличения крутящего момента при нем. Тем самым он оберегает от предельной нагрузки двигатель. Сцепление автоматической коробки передач с двигателем обеспечивается за счет гидротрансформатора, передавая крутящий момент между валами за счет давления масла. Очень часто сталкиваюсь с тем, что под АКПП понимают гидротрансформатор и саму коробку передач. ГТФ представляет собой 2 лопастные машины (центробежный насос и центростремительная турбина), между которыми находится реактор, являющийся направляющим аппаратом.

Принцип работы ГТФ: при выравнивании скоростей вращения выходного и входного валов, включается блокировка гидротрансформатора (кпд приравнивается к 100%), останавливается вращение масла, валы и трансмиссии двигателя соединяются.

Эта процедура весьма схожа с переключением скоростей на механической коробке. Достоинством гидротрансформаторной трансмиссии является удобство управления тягой машины.

Неисправности

При работе ГДТ на смешивание масла расходуется энергия двигателя, в результате чего она нагревается из-за трения. При блокировке – стирается накладка, а в масло попадает фрикционная пыль.  Именно в этом заключаются главные проблемы, влияющие на продолжительность работы АКПП. Рекомендую уделять этому вопросу тщательное внимание, так как, не заметив вовремя, что фрикцион истерся, а масло перегревается, рискуешь получить кучу неисправностей: перегревание хаба, вибрирование выходного вала, проблемы с масляным насосом, пакетом сцепления, гидроблоком и т.д.

К типичным неисправностям отношу следующие:

  • Износ подшипника. Появится гул и вибрации, шум от которых возрастает по мере увеличения скорости;
  • Износ муфты фрикционных дисков. Характерна буксировка автомобиля. Невозможность двигаться вперед, только работает задняя передача;
  • Износ тормозной системы. Невозможно движения на задней передачи;
  • Недостаток масла. При подъеме автомобиль автоматически сбрасывает скорость, буксует;
  • Образование сальников гидротрансформатора АКПП;
  • Попадание воды и грязи в АКПП. Пониженное давление в автомагистрали, в результате чего масло пенится, транспортное средство буксует;
  • Износ муфты скорости. Автомобиль глохнет, если не успеваешь добавить газу;
  • Загрязнение масла мелкой фрикционной пылью. Нагар оседает на фильтрах соленоида, в результате чего образуется недостаточное давления масла.

Инструкция по ремонту

Прежде чем приступить к ремонту транспортного средства следует провести его диагностику. Считаю нужным выделить в ней 3 этапа.

  1. Быстрый вид. Часто является бесплатной на многих СТО. Заключается в том, что водитель рассказывает о замеченных ним неполадках и, если они указывают на несложную неисправность, специалисты  проверить уровень масла АКПП или заменить его.
  2. Тактильный этап. Если описанные выше действия не помогли, производится осмотр транспортного средства. На данном этапе стоимость диагностики невелика. В нее входит «снимание поддона». Специалисты, скорее всего, снимут коды поломок, проверят давления, проведут стол-тест, проверят на неисправность электропроводку, для определения неисправности без проведения демонтажа. Решением для поломки станет замена масла.
  3. Тем автомобилям, пробег которых составляет более 150 тыс. км., скорее всего, понадобится разбирать автомат для выяснения и  устранения причины неисправности. В таком случае, стоит заменить фрикцион ГТФ.

Что касается ремонта гидротрансформатора АКПП, лучше обратиться к специалистам при первых признаках неисправности, тогда Вас ожидают менее серьезные проблемы работы всей системы. Ремонт ГТФ заключается в его разборке, определении пороков деталей и их замена. Разбирается он путем срезания сварного шва корпуса. После того, как проверяются запчасти на дефекты, при необходимости они меняются.   После сборки гидротнасформатора, заваривается его корпус. На данном этапе важным моментом является проверка корпуса на герметичность. Также всегда советую проверять надежно ли прикреплены детали, есть ли внутренний тепловой зазор.


Хочу заметить, что при ремонте неисправностей АКПП в обязательном порядке следует ремонтировать и ГТФ.

Провести ремонт гидротрансформатора АКПП самостоятельно у себя в гараже практически невозможно, хотя бы из-за отсутствия необходимого оборудования. Которое, кстати, не всегда имеется в автомастерских. Не говоря уже о том, что данная процедура требует определенных знаний и навыков. При неправильном ремонте гидротрансформатор доставит еще больше проблем, чем будучи неисправным.

Видео “Ремонт гидротрансформатора АКПП”

На записи показан процесс ремонта гидротрансформатора АКПП.

Ремонт и замена гидротрансформатора АКПП от Техцентра «Yanis Grek»

Технический центр YANIS GREK осуществляет ремонт гидротрансформаторов АКПП. Это предложение входит в широкий перечень работ по обслуживанию автоматических коробок переключения передач, а также, полного технического обеспечения автомобилей. Компания обладает серьезным опытом, поэтому готова выполнить любую задачу, связанную с ремонтом автомобилей и их конструктивных элементов, в том числе гидротрансформаторов АКПП.


Что такое гидротрансформатор АКПП и как провести его ремонт?

Данная деталь также называется «бублик» или конвертером крутящего момента и представляет собой, по сути, связующий элемент между двигателем внутреннего сгорания и коробкой переключения передач. Именно трансформатор передает и преобразует крутящий момент и позволяет бесступенчато изменять и его, и частоту вращения ведомых валов. Разумеется, такая деталь может выйти из строя куда быстрее, чем сама машина. Поэтому самое простое и потому наиболее популярное решение по ремонту гидротрансформатора АКПП — его полная замена.

Для некоторых моделей автомобилей такой подход действительно оправдан, потому что он является самым надежным. Однако большинство марок вполне могут продолжать работать, если их гидротрансформатор АКПП просто отремонтировать. Несмотря на довольно сложное название, деталь эта достаточно просто устроена и потому легко поддается грамотному ремонту. Кроме того, работа с ней облегчается ее удобным расположением: она размещается не внутри коробки, а в пространстве между АКПП и двигателем внутреннего сгорания. Поэтому, для ремонта даже не нужно вскрывать саму коробку.


Ремонт гидротрансформаторов АКПП в YANIS GREK

Технический центр YANIS GREK рекомендует выполнять замену деталей только тогда, когда их ремонт будет менее эффективен и/или более дорог. В большинстве случаев ремонт гидротрансформатора АКПП намного дешевле, чем установка новой детали. То же самое касается и всех прочих деталей. В процессе ремонта, специалисты нашего технического центра вычищают конвертер крутящего момента от загрязнений, неизбежно оседающих на нем в результате эксплуатации.


По этой причине ремонт гидротрансформатора всегда рекомендуется проводить при починке АКПП в целом. Иначе при замене масла и непроверенном трансформаторе появляется значительный риск вымыть загрязнения из трансформатора в саму коробку передач, что существенно снижает безопасность эксплуатации такой машины. Это одна из многих деталей, которая требует грамотного проведения ремонтных работ. Большинство автосервисов не владеют такими познаниями, что сказывается на качестве их услуг. Сотрудники технического центра YANIS GREK являются опытными специалистами, поэтому они работают быстро, точно и качественно.

Заказать ремонт гидротрансформаторов АКПП в центре YANIS GREK Вы можете по телефону +7 (495) 76-76-500. Наш сервис располагается в Москве, по адресу: Высоковольтный проезд, дом 5. Мы работаем по будням с 10 часов утра до 8 часов вечера.

Ремонт гидротрансформаторов во Владимире

Гидротрансформатор — гидравлическое устройство, служащее для преобразования крутящего момента от двигателя к трансмиссии. гидротрансформатор способен увеличивать момент на ведомом валу в зависимости от действующего на него сопротивления.

Является одним из элементов гидромеханических трансмиссий, в составе которых применяется на транспортных средствах с двигателем внутреннего сгорания от легковых машин до тепловозов. Гидротрансформаторы получили широкое распространение в автомобильной технике, обеспечивая плавное трогание автомобиля с места и уменьшая передачу ударных нагрузок от трансмиссии на вал двигателя. Чаще всего используется с АКП или вариаторами.





Видео по ремонту гидротрансформатора:





Когда требуется ремонт гидротрансформатора?



Необходимость ремонта гидротрансформатора возникает при ухудшении управляемости транспортного средства. Перечислим основные признаки неисправности гидротрансформатора:

  • вибрации;
  • посторонние звуки со стороны коробки;
  • течь из сальников;
  • двигатель глохнет, когда происходит смена скоростей.

В случае появления вибрации, следует проверить клапаны гидроблока, состояние масляного фильтра. Если фильтрующий элемент забит, он должен быть немедленно заменен. В большинстве случаев замена масляного фильтра осуществляется вместе с маслом.



Самые часты неисправности, которым подвержен гидротрансформатор АКПП:
  • Износ ступицы насосного колеса;
  • Поломка и выход из строя колесных лопастей;
  • Возникновение заклинивания обгонной муфты;
  • Износ сцепления блокировки;
  • Разблокировка обгонной муфты.



Ремонтно-восстановительные работы



Проведение замены неисправных деталей возможно только после осуществления вскрытия. Для осуществления доступа к изношенным и поврежденным компонентам осуществляется аккуратный разрез сварочного шва корпуса. Детализация вышедшего из строя или изношенных компонентов возможен только после получения доступа ко всем деталям.

Необходимо проведение замены всех поврежденных и изношенных деталей. Такая процедура требует тщательной промывки всего перечня компонентов, чтобы получить возможность удалить все следы эксплуатации износа АКПП. Дополнительно потребуется выполнить замену всех уплотнительных колец и сальников.
Финальным этапом является сборка, сварка, контроль целостности и балансировка.





Можно с уверенностью сказать, что выполнение восстановление гидротрансформатора АКПП является весьма важной и незаменимой частью ремонта автоматической коробки передач. Связано это с тем, что ГДТ весьма плотно связан с остальными компонентами и узлами.

Внимательное отношение к АКПП при эксплуатации и своевременное обращение в сервис позволит вам избежать необходимости замены гидротрансформатора. В любом случае, выполнение ремонта будет стоить дешевле замены узла.

Доверить устранение поломки гидротрансформатора следует механикам, которые работают в профессиональном сервисном центре. Они помогут не только с разборкой гидротрансформатора, но и с его сборкой, при которой требуется сварка. В завершении восстановленное устройство проверяется на герметичность.

Замена гидротрансформатора должна происходить в специально созданных для этого условиях. Профессиональное оборудование для ремонта гидротрансформаторов имеется только на проверенных станциях. В частности, обязательно применение автоматического станка, который может осуществлять сварочные работы, когда нужен ремонт гидротрансформатора. Не следует медлить с ремонтом, если буксует гидротрансформатор.



Записаться на ремонт и диагностику:  8 (4922) 60-00-35!

Ремонт Гидротрансформатора АКПП в СПб

Стоимость ремонта гидротрансформатора в Санкт-Петербурге

Вид услуги:

Ремонт гидротрансформатора (без запчастей)

Стоимость работ:

4 000 — 8 000 руб

Вид услуги:

Замена гидротрансформатора ( демонтаж — монтаж АКПП)

Стоимость работ:

6 000 — 10 000 руб

Вид услуги:

Замена масла ( доливка до уровня )

Стоимость работ:

бесплатно

Что такое ремонт гидротрансформатора и зачем он нужен?

Гидротрансформатор ( ГТ) является неотъемлемой частью автоматической коробки передач. Неисправность ГТ приводит к поломке АКПП, а поломка автомата повреждает Гидротрансформатор. Это происходит по причине общей циркуляции масла (АТФ) и взаимодействия деталей АКПП с чатями ГТ . Поэтому при переборке — ремонте автоматической коробки следует вскрыть ГТ.

  • Трансформатор вскрывается на токарном станке резцом по заводскому месту сварки 2х половинок.
  • Моются все детали ГТ и тщательно осматриваются на повреждение и износ ( упорные подшипники, муфта свободного хода, турбинное и насосное колесо, поршень блокировки, фрикцион блокировки, демферные пружиня, шлицивые соединения, шея трансформатора, втулки bushing)
  • меняют изношенные/ поврежденные узлы
  • собирается трансформатор на стенде, выставляется продольный зазор и соосность передне и задней крышек в допуск.
  • крышки корпуса привариваются на сварочном стенде
  • снова проверяется биение шеи ГТ ( если не в допуске переделывается вышеперечисленная работа)
  • проверка ГТ на герметичность шва воздухом под давлением 5-8 атм опусканием ГТ в ванну с водой.

Что такое гидротрансформатор?

Гидротрансформатор или конвертор крутящего момента — устройство, служащее для передачи и преобразования крутящего момента от двигателя внутреннего сгорания к коробке передач. Он позволяет бесступенчато изменять крутящий момент и частоту вращения, передаваемые коробке передач. Чаще всего используется с АКПП или вариаторами. В основном их ставят с планетарными коробками передач, хотя встречаются сочетания с обычными двух- и трехвальными конструкциями. В последние годы из легкового автомобилестроения гидротрансформаторы вытесняются автоматизированными или «роботизированными» механическими коробками передач.

Состоит из:

Насосного колеса, статора (реактора), турбинногоколеса и механизма блокировки. Все детали собраны в общем корпусе, расположенном на маховике двигателя автомобиля. Гидротрансформатор наполнен маслом, которое активно перемешивается при его работе.

Насосное колесо жёстко связано с корпусом гидротрансформатора, при вращении вала двигателя оно создает внутри гидротрансформатора поток масла, который вращает колесо статора (реактора) и турбину.

Конструктивным отличием гидротрансформатора от гидромуфты является наличие реактора.

Статор (реактор) связан с насосным колесом через обгонную муфту. При значительной разнице оборотов насоса и турбины, статор автоматически блокируется и передает на насосное колесо больший объём жидкости. Благодаря статору происходит увеличение крутящего момента до трёх раз при старте с места.

Турбина жёстко связана с валом АКПП.

Благодаря тому, что передача крутящего момента внутри гидротрансформатора происходит без жесткой кинематической связи, исключаются ударные нагрузки на трансмиссию и автомобиль приобретает большую плавность хода. Негативным эффектом гидротрансформатора является «проскальзывание» турбинного колеса по отношению к насосному — это приводит к повышенному выделению тепла (в некоторых режимах гидротрансформатор может выделять больше тепла, чем сам двигатель) и увеличению расхода топлива.

Для повышения топливной экономичности, в конструкцию современных гидротрансформаторов вводится механизм блокировки, позволяющий жёстко связать насос и турбину. Блокировка включается автоматически при достижении достаточной скорости (как правило, более 70 км/ч). Однако, в электронно-управляемых АКПП момент включения блокировки определяет компьютер, поэтому она может быть включена практически в любой момент, согласно управляющей программе. Благодаря механизму блокировки при движении по шоссе расход топлива автомобилей, оснащённых АКПП, не превышает аналогичного для моделей с МКПП.

Как работает АКПП и гидротрансформатор видео:

Гидротрансформатор

: что это такое и как его исправить?

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Автоматическая коробка передач — это что-то вроде родителя трехлетнего ребенка; он делает все за водителя. Хотите поменять? Просто переведите рычаг переключения передач в положение R. Хотите водить машину? Установите рычаг в положение D, и водителю больше не придется беспокоиться о переключении передач. С помощью педали автомобиль может быстро разогнаться до 70 миль в час или остановиться по требованию.

В автоматических коробках передач простые поручения кажутся обычными и обыденными, но под их металлической оболочкой происходит множество сложных процессов, в том числе в зубчатых передачах и гидротрансформаторе. Преобразователь крутящего момента обеспечивает связующее звено между двигателем и сложными зубчатыми передачами, и без него автомобиль не двигался бы.

Чтобы лучше понять, как работает автоматическая коробка передач, важно понять, как работает гидротрансформатор. Жирная информационная команда Drive здесь, чтобы разбить его внутреннюю работу и объяснить, как все части объединяются для выполнения одной главной цели.Давай получим.

Что такое гидротрансформатор?

Гидротрансформатор — это устройство внутри корпуса автоматической коробки передач, установленное между двигателем и шестернями. По сути, это усовершенствованная гидравлическая гидравлическая муфта, гидротрансформатор передает и увеличивает крутящий момент двигателя, а также позволяет автомобилю полностью останавливаться, не касаясь трансмиссии и не переключая ее. Раньше в автомобилях использовались преобразователи крутящего момента без блокировки, но в большинстве современных автомобилей используются преобразователи крутящего момента с блокировкой.

Блокировка

Гидротрансформатор блокировки имеет встроенный механизм блокировки муфты. Как только трансмиссия определяет определенную скорость или число оборотов двигателя, преобразователь крутящего момента будет использовать муфту для фиксации прямого соединения между входным и выходным валами для повышения эффективности.

Без блокировки

До того, как были изобретены муфты блокировки для максимального повышения эффективности, мы в основном принимали потери энергии, возникающие при передаче мощности между двигателем и трансмиссией из-за проскальзывания. Без муфты, блокирующей гидротрансформатор, турбина все еще может вращаться примерно на 90 процентов со скоростью крыльчатки, но они не достигают одинаковых скоростей. Таким образом, потеря энергии.

Что находится внутри гидротрансформатора?

Гидротрансформатор обычно состоит из четырех основных компонентов: крыльчатки, статора, турбины и диска сцепления. Эти части работают вместе в корпусе, заполненном жидкостью. Давайте разберемся, что делает каждая часть.

Рабочее колесо

Рабочее колесо, иногда называемое насосом, прикреплено к коленчатому валу двигателя и вращается вместе с ним.Когда рабочее колесо вращается, его лопасти улавливают жидкость, и центробежная сила выталкивает жидкость за пределы рабочего колеса. Чем быстрее он вращается, тем выше сила. Эта жидкость выбрасывается в турбину, которая обращена в противоположном направлении к крыльчатке.

Турбина

Когда жидкость ударяется о лопасти турбины, турбина раскручивает и направляет жидкость к центру турбины и обратно к статору и крыльчатке. Этот цикл продолжается круговыми движениями. Выходной вал турбины действует как входной вал для остальной части трансмиссии.

Статор

Крутящий момент невозможно преобразовать без статора, который иногда называют реактором — не волнуйтесь, не чернобыльский. Статор, небольшое устройство, похожее на крыльчатку, расположенное по центру между крыльчаткой и турбиной, принимает жидкость от турбины и определяет скорость потока жидкости. Из-за особого угла наклона лопаток статора жидкость течет обратно с меньшей скоростью, что увеличивает крутящий момент.

Сцепление

При определенных скоростях или об / мин диск фрикционной муфты будет зацепляться, чтобы заблокировать турбину с крыльчаткой, чтобы поддерживать равные скорости вращения между ними.

Как работают преобразователи крутящего момента?

Гидротрансформатор работает по-разному в зависимости от действий водителя. Эти три этапа определяют, что происходит: срыв, ускорение и сцепление.

Срыв

Это происходит, когда автомобиль не движется или останавливается из-за торможения. Остановка не означает, что автомобиль заглохнет и заглохнет, скорее это означает, что крыльчатка вращается, а турбина — нет. Таким образом, двигатель работает, но автомобиль не движется.

Разгон

Когда водитель нажимает педаль газа, крыльчатка увеличивает скорость вращения. Турбина движется с меньшей скоростью, и именно тогда происходит умножение крутящего момента.

Муфта

Муфта возникает, когда транспортное средство движется с высокой скоростью, а турбина вращается почти с той же скоростью, что и рабочее колесо. Когда это происходит, муфта входит в зацепление и фиксирует рабочее колесо на турбине, поэтому они вращаются с одинаковой скоростью.

Каковы признаки неисправного гидротрансформатора?

Вы узнаете, когда ваша передача прерывается.Как? Когда вы чувствуете один из следующих симптомов:

Пробуксовка и / или замедление ускорения

Если вы заметили проскальзывание трансмиссии, например, при невозможности кратко переключить передачи, причиной может быть неисправный преобразователь крутящего момента. Вы почувствуете, как будто мощность запускается и разбрызгивается, когда вы ускоряетесь.

Дрожание или тряска

Хорошая автоматическая коробка передач должна переключаться так плавно, чтобы водитель ее почти не замечал. Если ваша поездка трясется, трясется или вибрирует при попытке переключения передач, это может быть признаком того, что гидротрансформатор выходит из строя.

Жужжание или гудение

Автоматическая коробка передач не должна издавать каких-либо странных звуков, если она работает правильно. Если что-то не так с гидротрансформатором, водитель может заметить тихий гудящий или жужжащий звук, исходящий из коробки передач.

Утечки

Автоматические коробки передач и гидротрансформаторы внутри них заполнены трансмиссионной жидкостью. Если одно из многих уплотнений трансмиссии выйдет из строя, жидкость может вытечь и подвергнуть вашу трансмиссию опасности.Если вы заметили капли жидкости, осмотрите источник и немедленно произведите необходимый ремонт.

Сколько стоит замена гидротрансформатора?

Если вы решите заменить гидротрансформатор самостоятельно, эта деталь, вероятно, будет стоить примерно 100-600 долларов, в зависимости от автомобиля. Но это означает, что вы сами откажетесь от передачи. Если вы решите отнести проблему в магазин, она, вероятно, будет стоить от 500 до 1000 долларов.

Стоит ли ремонтировать гидротрансформатор самостоятельно?

Если у вас нет опытного друга, который раньше выполнял подобную работу, чтобы направлять вас (мы с радостью будем звонить на дом, но пандемия, понимаете?), Неопытным механикам в гараже было бы лучше оставить проблемы с трансмиссией на усмотрение. плюсы.Они чрезвычайно сложны, и чтобы добраться до них, необходимо отсоединить двигатель от двигателя, что может оказаться сложной задачей без подходящих инструментов. В этом случае, возможно, вам будет лучше принять его.

Услуги автоматической коробки передач | Преобразователи крутящего момента

Услуги трансмиссии: Преобразователи крутящего момента

Преобразователи крутящего момента — это компонент автоматической коробки передач, о котором многие водители даже не услышат. Это волшебный ингредиент, который позволяет водителям просто управлять, ускоряться и тормозить, не переключая передачи при управлении автомобилем.

Некоторые автолюбители скажут вам, что ручная коробка передач — единственный выход. Здесь, в компании Thurston County Transmission, приветствуются автомобили любого типа! Читайте дальше, чтобы узнать больше о гидротрансформаторах и о том, как мы их обслуживаем.

Что такое гидротрансформаторы?

Проще говоря, гидротрансформатор — это система сцепления, которая работает без участия водителя. Сцепление отделяет трансмиссию от двигателя, и это разделение позволяет двигателю продолжать работу при полной остановке (когда колеса и шестерни больше не вращаются).

Насколько важны гидротрансформаторы для автоматической коробки передач?

Без исправного преобразователя крутящего момента автоматическая коробка передач не могла бы работать. Сила поворота (крутящий момент), необходимая для поддержания работы двигателя в остановленном автомобиле, регулируется этим преобразователем, который также известен как гидравлическая муфта.

Если ваш автомобиль глохнет между переключениями передач или вообще пытается разогнаться, это может быть проблема с преобразователем.

Дорогой ли ремонт или замена неисправных гидротрансформаторов?

Стоимость услуг конвертера зависит от клиента.Если преобразователь нуждается в обычном обслуживании или небольшом ремонте, вы, вероятно, сможете выполнить эту работу за одно посещение профессиональной мастерской по ремонту автоматических трансмиссий.

Однако замена неисправного гидротрансформатора может занять некоторое время. Детали необходимо заказывать, а трансмиссию нужно будет разбирать и снова собирать. Обязательно ознакомьтесь с гарантией или планом обслуживания вашего автомобиля, чтобы узнать, распространяется ли на вас страховое покрытие в случае неисправного преобразователя.

Проблемы с гидротрансформатором | EricTheCarGuy

Автоматические трансмиссии

Я думаю, что каждое электронное письмо, которое я получаю о проблеме с автоматической коробкой передач, начинается со слов: «Моя трансмиссия имеет проблему, и я думаю, что это гидротрансформатор. «По правде говоря, не часто неисправен гидротрансформатор. Я думаю, что слышу это, потому что работа гидротрансформатора редко понимается, и это похоже на механическую вещь, которую нужно сказать. Я имею в виду «гидротрансформатор»: звучит по-мужски. Поэтому, чтобы бороться с незнанием, я снял это видео о том, как работает гидротрансформатор и что внутри него.

Гидротрансформатор предназначен для замены узла сцепления, используемого в механической коробке передач.Он также увеличивает крутящий момент двигателя, чтобы вам было легче взлетать с полной остановки. В дополнение к этому, в нем также находится то, что называется TCC или муфтой гидротрансформатора. Это сцепление, которое работает так же, как сцепление механической коробки передач. Он нужен для предотвращения проскальзывания, которое обычно происходит внутри устройства. На крейсерских скоростях сцепление блокируется и позволяет передавать полный крутящий момент двигателя на трансмиссию.

Проблема с TCC может вызвать несколько вещей.Во-первых, это плохая экономия топлива. Если вы заметили внезапное падение расхода топлива, внесите TCC в свой список подозреваемых. Это сложно проверить, но когда ваш автомобиль переключает передачи, считайте переключения. Если у вас четырехступенчатая коробка передач, считайте количество передач при ее переключении. После того, как передача переключится на четвертую, вы можете почувствовать еще один переход после этого. Вероятно, это заблокирует гидротрансформатор. Когда он работает должным образом, это может казаться еще одним переключением на крейсерской скорости.Если вы не чувствуете этого переключения, возможно, проблема с преобразователем крутящего момента или его органами управления.

Другая проблема может заключаться в том, что муфта гидротрансформатора не выключается и остается включенной. В этом случае это похоже на то, как если бы вы остановились, оставив машину на передаче, не выключив сцепление. Скорее всего, ваш двигатель заглохнет. Если вы заметили, что ваш двигатель работает нормально, за исключением случаев, когда вы полностью остановились, у вас может быть проблема с продолжением применения TCC. Проконсультируйтесь с вашим руководством по обслуживанию для процедуры тестирования.

Название видео: Проблемы с гидротрансформатором — Решение проблем с трансмиссией — EricTheCarGuy Описание видео: В этой статье мы говорим о проблемах гидротрансформатора и способах их устранения. Миниатюра: http://www.ericthecarguy.com/images/faq_buttons/Large_FAQ_Images/Transmissions-icon-1200.png

Пошаговое руководство по снятию автоматической коробки передач

Крепежные гайки и болты

Хранение гаек, болтов, шайб, зажимов и т. Д. Важно по двум причинам: 1) это сэкономит вам время и нервы при повторной установке трансмиссии и 2) это обеспечит замену всех гаек и болтов на их исходные места. .

Укладка гаек и болтов: для упорядочивания гаек и болтов мы рекомендуем использовать маркированные пластиковые контейнеры или мешки, в зависимости от того, что у вас есть. Перед началом работы лучше промаркировать все контейнеры или пакеты.

Для снятия трансмиссии с автомобиля с задним приводом вам потребуются следующие маркированные контейнеры / мешки.

> Болты приводного вала / болты карданного шарнира
> Гайки / болты / зажимы рычага переключения передач
> Гайки / болты поперечины
14> Болты крепления коробки передач > Болт или гайка кронштейна маслозаливной трубки / масляного щупа
> Шайбы фитинга масляного радиатора коробки передач
> Болты стартера
> Гайки выхлопных газов и выхлопных газов > Болты корпуса раструба
> Болты крышки маховика
> Болты (или гайки) гидротрансформатора и маховика
> Разное

Примечание. В зависимости от вашего автомобиля могут потребоваться дополнительные контейнеры с этикетками.

Приступим к работе

Припаркуйте автомобиль на плоской бетонной поверхности, установите переключатель передач в положение «Парковка», включите аварийный тормоз, потяните защелку капота и откройте капот.

1) Снимите отрицательный провод аккумуляторной батареи. Отодвиньте конец кабеля от клеммы аккумулятора.

Совет по безопасности: Чтобы исключить любую вероятность изгиба батареи, после отсоединения кабеля батареи оберните тряпкой конец кабеля и оберните пленкой клемму батареи.

Примечание о коде радио: На многих новых автомобилях при отключении аккумулятора требуется код радио, чтобы стерео снова заработало. Проверьте код в руководстве по эксплуатации вашего автомобиля или обратитесь за помощью в сервисный отдел любого автосалона, продающего ваш автомобиль. Прежде чем звонить, подготовьте идентификационный номер вашего автомобиля (VIN).

2-A) На некоторых автомобилях может потребоваться снятие черных пластиковых компонентов воздухозаборника, чтобы освободить достаточно места для работы.

2-B) Теперь найдите щуп для измерения уровня трансмиссионной жидкости — вытащите его и отложите в сторону. Трубка маслоизмерительного щупа (также называемая заливной трубкой трансмиссии) обычно крепится к трансмиссии или двигателю с помощью одной гайки или болта. Если вы видите эту гайку / болт и легко доступны, снимите его вместе с трубкой масляного щупа. В противном случае вы можете удалить его позже снизу.

Продолжая работать под капотом, найдите и отсоедините все электрические разъемы трансмиссии, которые вы видите.

3-A) Снимите все скобы, тросы или шланги, соединяющие трансмиссию с двигателем.

3-B) Теперь найдите стартер. Снимите все доступные болты стартера. Все болты стартера, которые не снимаются сейчас, будут удалены позже снизу. Полное снятие стартера обычно не требуется. После того, как болты будут удалены, просто вытащите стартер из кожуха колокола и отодвиньте его в сторону. Используйте проволоку или прочный эластичный шнур, чтобы удерживать вес стартера — не свешивайтесь с проводки стартера.

3-C) Присмотритесь к верхней задней части двигателя (позади брандмауэра), где кожух трансмиссии болтами крепится к двигателю. Снимите все доступные болты от верхнего колокола к двигателю — в противном случае болты будут удалены позже снизу.

Примечание: При снятии гаек и болтов следует класть гайки и болты в соответствующие контейнеры.

Примечание: При снятии кронштейнов отметьте их расположение или сделайте простой рисунок, показывающий их расположение. При отсоединении шлангов и кабелей сделайте чертеж, показывающий, как каждый из них проложен. Фотосъемка перед отсоединением кронштейнов, шлангов и кабелей должна служить той же цели, что упрощает и ускоряет установку этих компонентов.

4) ПОДЪЕМ ЗАДНЕГО КОЛЕСА — ПОДЪЕМ ПЕРЕДНЯЯ ЧАСТЬ АВТОМОБИЛЯ
Установите противооткатный упор или деревянный брусок позади одного из задних колес. С помощью напольного домкрата поднимите переднюю часть автомобиля и закрепите с помощью домкратов. Хотя это не является абсолютно необходимым, подъем задней части автомобиля и опора с помощью домкратов немного облегчают работу.

Примечание. Поднимая автомобиль домкратом, убедитесь, что под ним достаточно места для работы. Кроме того, имейте в виду, что после снятия трансмиссии и ее опускания на пол транспортное средство должно быть достаточно высоко от пола, чтобы трансмиссия могла выскользнуть из-под транспортного средства.

5) СЛИВНАЯ ЖИДКОСТЬ ТРАНСМИССИИ: Снимите все болты поддона, кроме нескольких болтов на одном конце поддона — только ослабьте их. Это позволит лотку опуститься на один конец, чтобы жидкость могла стекать в лоток-уловитель.Смотреть >>>

5-A) После слива жидкости верните поддон в исходное положение и снова установите болты поддона, но только вручную.

6) Снимите приводной вал. Снимите 4 болта карданного шарнира, которыми карданный вал крепится к заднему дифференциалу. Затем, используя небольшую монтировку или отвертку, подденьте карданный вал вперед, чтобы отсоединить его от дифференциала. Теперь вытащите карданный вал из коробки передач и отложите в сторону.Поместите болты карданного шарнира и крепеж в контейнер с соответствующей маркировкой.

Совет: При извлечении карданного вала из трансмиссии будьте осторожны, чтобы он не упал на пол. Кроме того, оберните скотчем соединительные колпачки, чтобы они не упали, а штифты не выпали из колпачков.

7) ОТСОЕДИНИТЕ ЭЛЕКТРИЧЕСКИЕ РАЗЪЕМЫ И ШЛАНГИ: Отсоедините электрические разъемы, шланги и кабели, прикрепленные к коробке передач.

Наконечник: Используйте цветные маркеры для маркировки разъемов и шлангов для легкой и правильной установки. Пометьте разъем и соответствующий ему плагин тем же цветом. Сделайте то же самое с вакуумными шлангами и любыми другими деталями, которые могут сбивать с толку во время установки.

8) СЪЕМНЫЕ ТРУБЫ МАСЛООХЛАДИТЕЛЯ ТРАНСМИССИИ

Отсоедините две линии охладителя трансмиссионного масла от трансмиссионного гаечного ключа

.

Наконечник: При ослаблении и затяжке трубопроводов маслоохладителя лучше всего использовать линейный гаечный ключ.Также, вытягивая стропы, будьте осторожны, чтобы не потерять тонкие металлические шайбы. Если не заменить эти шайбы, фитинги будут протекать.

9) СНИМИТЕ СТАРТЕРНЫЕ БОЛТЫ
Если вы еще не сняли заводные болты, сделайте это сейчас. Опять же, полное удаление стартера обычно не требуется. Просто вытащите его из кожуха раструба, чтобы он не мешал снятию трансмиссии. Закрепите стартер куском проволоки или эластичным ремнем.Не допускайте зависания стартера за проводку стартера.

10) СНИМИТЕ КОНВЕРТЕР МОМЕНТА К БОЛТАМ МАХОВИКА
Чтобы получить доступ к болтам гидротрансформатора, снимите контрольную пластину / крышку, расположенную в нижней части передней части колокола. Крышка обычно изготавливается из тонкого металла или алюминия и удерживается на месте несколькими болтами 10 или 12 мм. После снятия крышки с помощью фонарика или фонаря загляните внутрь раструба, чтобы найти болты / гайки, крепящие преобразователь крутящего момента к маховику / гибкой пластине.Вы можете снимать только один болт / гайку за раз перед тем, как повернуть двигатель, чтобы получить доступ к следующему болту / гайке.

Вы можете вращать двигатель одним из двух способов; Используйте прерыватель и большую головку, чтобы повернуть центральный болт балансира гармоник на передней части двигателя или зажав небольшую монтировку или большую отвертку между зубьями маховика и кожухом раструба таким образом, чтобы вы могли повернуть маховик в любом направлении. Чтобы облегчить эту задачу, снимите с двигателя некоторые или все свечи зажигания.

Примечание: Если вы не можете получить доступ к болтам гидротрансформатора после снятия крышки смотрового люка, возможно, ваш автомобиль требует доступа к гайкам / болтам гидротрансформатора и их снятия через отверстие для стартера. корпус колокола. Их обычно сложнее удалить, потому что там очень мало места.

Осторожно: Обязательно открутите все болты / гайки гидротрансформатора, иначе гидротрансформатор будет висеть на маховике / гибкой пластине, когда вы пытаетесь отвести трансмиссию от двигателя, чтобы опустить ее до упора. пол.Эта ситуация создаст настоящий беспорядок и может быть потенциально опасной.

11) СНИМИТЕ БОЛТЫ / ГАЙКИ ПОДВЕСКИ ПЕРЕДАЧИ
Расположите гидравлический домкрат (или домкрат трансмиссии, если он есть) под поддоном трансмиссии и слегка приподнимите. Приложив вес трансмиссии к домкрату, отверните болты крепления трансмиссии. Удаление болтов (или гаек) крепления трансмиссии позволяет отделить трансмиссию от поперечины.

12) СНИМИТЕ КРЕСТОВИНУ
Снимите поперечину болты крепления рамы, а затем снимите поперечину.

Совет: Если болты поперечины вывернуть с трудом, необходимо поднять домкрат трансмиссии, чтобы снять с поперечины больше веса.

13) СНИМИТЕ КРОССОВЕРНУЮ ТРУБКУ ВЫПУСКА
В зависимости от автомобиля может потребоваться снятие определенных частей выхлопной системы.Если у автомобиля нет дуэльного выхлопа полностью назад, чего нет у большинства, есть переходная труба, которая соединяет выхлоп с левой стороны с правой. Как минимум, необходимо удалить переходную трубу.

После снятия переходной трубы внимательно осмотрите выхлопную трубу (часть выхлопной системы, которая включает каталитический нейтрализатор и глушитель), чтобы определить, нужно ли ее также снимать.

Совет: Снимите любую часть выхлопной системы, которая, по вашему мнению, может помешать вам отделить трансмиссию от двигателя и опустить ее на пол.Намного труднее снимать части выхлопных газов после того, как трансмиссия отделена от двигателя.

14) СНИМИТЕ БОЛТЫ КОРПУСА КОЛОКОЛА ПЕРЕДАЧИ
Снимите все болты корпуса колокола, кроме одного. Болт, который вы оставите, должен быть одним из нижних болтов, который тоже легко достать.

Чтобы снять верхние болты раструба, опустите домкрат трансмиссии, если вы еще этого не сделали, так, чтобы задняя часть трансмиссии опускалась вниз и в сторону от шасси автомобиля.Это увеличит рабочее пространство на верхней стороне трансмиссии, что позволит вам использовать храповик и длинный удлинитель для снятия болтов верхнего колпака.

Примечание: При опускании трансмиссии, чтобы получить дополнительное рабочее пространство, необходимое для снятия болтов верхнего колокола, вес трансмиссии по-прежнему должен поддерживаться домкратом. Если домкрат опустить полностью, двигатель будет сильно наклоняться на опорах, что может ослабить или сломать опоры.

Осторожно: Некоторые гидравлические напольные домкраты очень чувствительны при опускании и могут внезапно упасть. Для дополнительной безопасности поместите домкрат прямо под задней частью коробки передач, чтобы он служил жестким упором.

15) ОТСОЕДИНИТЕ ПЕРЕДАЧУ ОТ ДВИГАТЕЛЯ И НИЖНИЙ НА ПОЛ:
Перед тем, как открутить последний болт раструба, убедитесь, что все электрические соединения трансмиссии отсоединены.Также убедитесь, что ничто другое не помешает отделить трансмиссию от двигателя и опустить ее на пол.

15-A) Удалите последний оставшийся болт кожуха раструба.

15-B) С помощью помощника удерживайте трансмиссию на домкрате и слегка сдвиньте домкрат назад и в сторону от двигателя, чтобы трансмиссия отделилась от двигателя, затем медленно опустите домкрат. Когда домкрат полностью опущен, осторожно сдвиньте коробку передач с домкрата на пол.Теперь вытащите коробку передач из-под автомобиля.

ПРЕДУПРЕЖДЕНИЕ: После отделения трансмиссии от двигателя ничто не удерживает преобразователь крутящего момента на трансмиссии. Поэтому крайне важно, чтобы трансмиссия оставалась ровной (или слегка наклоненной сзади) при опускании на пол. Если переднюю часть трансмиссии наклонить вниз, преобразователь может выскользнуть из трансмиссии и сильно упасть на пол.Преобразователь очень тяжелый и заполнен жидкостью — при падении он может травмировать вас или вашего помощника. Конвертер также может быть поврежден и наверняка создаст огромный беспорядок.

16) ОТДЕЛЬНЫЙ ПРЕОБРАЗОВАТЕЛЬ МОМЕНТА ОТ ТРАНСМИССИИ
После того, как трансмиссия выйдет из-под автомобиля, вытащите гидротрансформатор из трансмиссии и слейте жидкость в поддон.

Примечание: Жидкость необходимо слить из преобразователя независимо от того, планируете ли вы использовать его повторно или заменить.Если вы планируете заменить гидротрансформатор на новый или восстановленный гидротрансформатор, необходимо слить жидкость из старого преобразователя, чтобы использовать его в качестве сердечника при покупке нового или восстановленного преобразователя.

Гидротрансформатор, Уинстон Салем, Северная Каролина,

L&R Transmissions в Уинстон-Салеме, Северная Каролина, является членом ATRA, что означает, что мы являемся надежным именем Триады в области гидротрансформаторов и других ремонтов и услуг, связанных с трансмиссией. Мы также являемся сертифицированным дистрибьютором прецизионных преобразователей крутящего момента в Нью-Хэмптоне, предлагая лучшие детали для ремонта или замены всех марок и моделей.Если вы не уверены в исправности гидротрансформатора вашего автомобиля, грузовика или внедорожника, обратите внимание на несколько предупреждающих знаков. Дрожание автомобиля, например ощущение езды по неровной дороге, может означать, что муфта блокировки неисправна. Перегрев, вероятно, указывает на низкий уровень жидкости, а упавшие шестерни или постоянно высокие обороты — это предупреждение о поврежденных деталях. Наконец, странные звуки всегда являются вашим самым заметным признаком того, что что-то под капотом требует внимания квалифицированного механика. Наша команда в L&R Transmissions имеет многолетний опыт работы с преобразователями крутящего момента для диагностики и устранения любых проблем.Кроме того, наша работа имеет общенациональную гарантию на 36 месяцев / 50 000 миль.

L&R Transmissions — специалист по ремонту автоматических трансмиссий Triad. Это означает, что мы также являемся специалистами по ремонту и замене гидротрансформатора. Гидротрансформатор используется в автомобилях с автоматической коробкой передач между двигателем и трансмиссией вместо муфты, используемой при переключении передач. Сложное устройство творит чудеса, автоматически передавая и умножая крутящий момент и мощность, создаваемые двигателем, через сложную систему или вращающиеся элементы.Состоящий из входного вала, крыльчатки, статора, турбины, маховика и многого другого, он является мощным и важным компонентом, предотвращающим проскальзывание и дрожание. Наши сертифицированные специалисты ASE знают все о том, что происходит внутри, и имеют опыт исправления различных проблем. Неудивительно, что диагностировать проблемы с гидротрансформатором сложно. Другие магазины могут неверно истолковать признаки проблем с преобразователем крутящего момента, но опытные техники L&R Transmissions известны своей точностью и прецизионным ремонтом.

В гидротрансформаторе вашего автомобиля работает множество связанных компонентов. Важно оперативно решать любые вопросы, чтобы повысить безопасность и общую производительность вашего автомобиля, грузовика или внедорожника. Так что, если вы заметили какие-либо предупреждающие знаки, не откладывайте. Приведите свой автомобиль в L&R Transmission в Уинстон-Салеме, Северная Каролина, по адресу: 2401 Spaugh Industrial Drive. Мы приветствуем наших постоянных клиентов и будем рады помочь с вашими автомобильными потребностями. Это то, что мы делаем лучше всего, чтобы помочь вам сосредоточиться на работе и семье.Мы предлагаем услугу возврата и получения автомобиля в нерабочее время, а также обновления текстовых, графических и видео сообщений, чтобы вы были в курсе того, что происходит с вашим автомобилем. Наша команда знает вашу автоматическую коробку передач лучше, чем кто-либо, и поможет вам быстрее вернуться в дорогу. Позвоните нам сегодня по телефону 336-760-9055 или воспользуйтесь нашей системой онлайн-записи, чтобы записаться на прием прямо сейчас.

8-ступенчатая автоматическая коробка передач — ZF

Для 8-ступенчатой ​​автоматической коробки передач ZF намеревается спроектировать и разработать совершенно новую концепцию зубчатой ​​передачи.Результатом стала революция в конструкции трансмиссии: концепция трансмиссии с 4 передачами, требующая всего 5 элементов переключения, из которых только два открыты на любой данной передаче. 8HP также требует не более 3 многодисковых сцеплений и 2 тормозов, что позволяет достичь большей степени эффективности, чем другие концепции. Благодаря тому, что на каждой передаче открываются только 2 элемента переключения, потери на лобовое сопротивление в трансмиссии значительно снижаются. Этот эффект поддерживается за счет использования нового масляного насоса лопастного типа с параллельной осью.4 Диапазон крутящего момента от 300 до 1000 Нм делает 8HP идеальным партнером для всех заднеприводных и полноприводных моделей. От среднего сегмента до спортивных роскошных автомобилей, а также для всех типов внедорожников и внедорожников — его революционный дизайн всегда является эффективным и экономичным решением. Хотя 8HP имеет на 2 скорости больше, чем чрезвычайно успешный 6HP, размеры остались неизменными, а вес даже уменьшился на 3% до 87 кг (модульная система трансмиссии 8HP70), включая масло.В то же время общий разброс передаточного числа 7,0 гарантирует, что двигатель всегда находится в оптимальном рабочем диапазоне. Это приводит к улучшенному ускорению и снижению расхода топлива.

Созданный на основе действительно успешного продукта, он сочетает в себе динамику и комфорт с повышенной эффективностью — в том числе с точки зрения затрат. И он идеально оборудован для еще более строгих требований к расходу топлива и выбросам CO2. В модельном ряду автомобилей премиум-класса и среднего размера оптимизированное семейство продуктов 8HP позволяет снизить средний расход топлива еще на 3%.Выбросы CO2 снижаются в той же степени. Эти возможности также могут быть полностью перенесены на гибридные приводы. Кстати, здесь еще не учтен дополнительный потенциал экономии за счет дополнительной оптимизированной функции остановки запуска. Для реализации этих нововведений инженеры ZF оптимизировали некоторые детали. Таким образом, уменьшение тормозных моментов и оборотов двигателя еще больше снизило и без того очень низкие потери мощности. Существенными аспектами успеха являются более высокий разброс передаточных чисел и снижение давления в системе во многих областях.Еще один фактор — многодисковое разделение тормозов. Кроме того, усовершенствованные гасители крутильных колебаний позволяют быстрее обходить гидродинамическую передачу мощности и, следовательно, дополнительно снижать скорость. Таким образом, новый 8HP идеально подготовлен для использования с новыми двигателями (3-8 цилиндров), которые определят тенденцию на ближайшие годы.

Блог

AAMCO | Что такое гидротрансформатор [и как он работает]?

Вы когда-нибудь замечали, что ваша машина не может проработать неделю на баке бензина, а теперь еле-еле проживет два дня? Ваша машина когда-нибудь ломалась и могла ли вообще куда-нибудь ехать, несмотря на то, что двигатель, казалось, работал нормально? Приводил ли ваш механик когда-либо к гидротрансформатору во время любой из этих проблем?

Гидротрансформатор — это то, что заставляет автоматическую коробку передач в легковых и грузовых автомобилях двигаться.И хотя они являются неотъемлемой частью автоматического транспортного средства, многие люди не понимают, как они работают. Читайте дальше, чтобы узнать, что такое гидротрансформатор и как он помогает вам катиться по дороге.

Что такое крутящий момент

Прежде чем мы перейдем к идее гидротрансформатора, давайте кратко рассмотрим, что такое крутящий момент. Проще говоря, крутящий момент — это потенциальная энергия, которую вы создаете, когда что-то скручиваете. Заводные игрушки, с которыми вы играли в детстве, и машины, которые катятся вперед после того, как вы их тянете назад, работают на крутящем моменте.

В автомобилях вращение коленчатого вала двигателя создает крутящий момент. Это то, что позволяет разгонять машину. Чем выше крутящий момент ваш двигатель, тем быстрее он работает.

Важность гидротрансформатора

Преобразователь крутящего момента передает крутящий момент от двигателя на вращающуюся ведомую нагрузку. В автомобиле с автоматической коробкой передач преобразователь крутящего момента подключает источник питания к нагрузке.

Анатомия

Преобразователи крутящего момента

состоят из пяти основных компонентов: крыльчатки, турбины, статора, муфты и жидкости.Статор — это то, что делает преобразователь крутящего момента преобразователем крутящего момента; без статора это просто гидравлическая муфта.

Крыльчатка представляет собой деталь с наклонными лопастями, которая чем-то похожа на вентилятор. Этот кусок механически вращается двигателем. Во время вращения крыльчатка проталкивает трансмиссионную жидкость через свои лопасти; чем быстрее он идет, тем быстрее движется жидкость.

Когда жидкость покидает рабочее колесо, она перемещается в турбину, почти идентичную лопаточную деталь, которая находится напротив рабочего колеса.Жидкость, попадающая на наклонные лопасти турбины, заставляет турбину начать вращаться, что поворачивает вал трансмиссии и насос в вашем автомобиле. Жидкость перенаправляется через центр турбины, где снова ударяет по крыльчатке.

Здесь вступает в действие статор; статор находится в центре гидротрансформатора. Это еще одна серия лопастей вентиляторного типа, которые расположены под углом, так что, когда трансмиссионная жидкость попадает в них, она снова меняет направление. Статор удерживает трансмиссионную жидкость, которая вращается в направлении, противоположном двигателю, от удара о корпус преобразователя и его замедления.

Гидротрансформатор также имеет корпус, который прикреплен к двигателю вместе с крыльчаткой. В большинстве преобразователей крутящего момента также используется блокирующая муфта, которая блокирует рабочее колесо и турбину вместе на высоких скоростях для повышения топливной экономичности автомобиля.

Фазы

Гидротрансформатор работает в трех фазах: остановка, ускорение и сцепление.

Во время остановки двигатель продолжает вращаться, как и крыльчатка.Но турбина не может вращаться, поэтому машина не движется. Вот что происходит, когда у вас работает двигатель, включена передача и вы нажимаете ногой на тормоз, поэтому машина не движется.

Ускорение — это когда в игру вступает сила умножения крутящего момента. По мере увеличения числа оборотов двигателя крыльчатка начинает двигаться быстрее, что заставляет турбину двигаться быстрее. Но на этом этапе крыльчатка все еще движется быстрее, чем турбина.

Муфта — это то, что происходит при движении на высоких скоростях.Скорости крыльчатки и турбины на этом этапе почти идентичны, и это когда некоторые модели блокируют их вместе с помощью фрикционной муфты для повышения эффективности. На самом деле статор в основном не участвует в этом процессе, поскольку при достаточно высоких скоростях жидкость будет двигаться таким образом, чтобы не было риска столкновения с корпусом преобразователя.

КПД

Одна из важнейших задач статора — повышение эффективности гидротрансформатора. Перенаправляя жидкость, выходящую из турбины, статор может собирать эту кинетическую энергию и возвращать ее в цикл.Это позволяет преобразователям крутящего момента увеличивать крутящий момент для большего ускорения.

Но гидротрансформаторы не могут быть эффективными на 100 процентов, пока не произойдет блокировка; в процесс вовлечены трение и некоторая потеря кинетической энергии. Преобразователи крутящего момента наиболее эффективны на очень низких скоростях. Хотя такие компании, как Buick, поиграли с добавлением дополнительных турбин в свои муфты крутящего момента, эти модели никогда не были такими эффективными, как традиционные трехкомпонентные модели, и были сняты с производства.

Общие проблемы

Существует несколько распространенных причин выхода из строя гидротрансформатора, некоторые из которых могут быть опасными. Постоянно высокое проскальзывание гидротрансформатора может вызвать перегрев, который может повредить эластомерные уплотнения, удерживающие трансмиссионную жидкость в преобразователе. Жидкость начнет вытекать, а когда в системе закончится жидкость, она может вообще перестать работать.

Муфта статора также может заедать или ломаться.Во время заклинивания внутренние и внешние элементы сцепления могут навсегда заблокироваться, что приведет к огромному снижению эффективности использования топлива. Если муфта статора вообще выйдет из строя, статор будет свободно вращаться, и ваш автомобиль может вообще не двигаться от собственного хода.

В некоторых случаях вы можете увидеть деформацию и фрагментацию лезвия. В большинстве случаев это приведет к тому, что гидротрансформатор будет работать не так эффективно, что приведет к сокращению расхода бензина. В некоторых крайних случаях преобразователь может самоуничтожиться.

Внутри корпуса преобразователя крутящего момента движется много давления и горячей жидкости. В некоторых случаях это давление может стать слишком высоким, и корпус может взорваться или даже взорваться. Если корпус разорвется, вам грозит опасность разлетающихся осколков и горячего масла.

Узнайте больше о том, как работает ваш автомобиль

Гидротрансформатор — одна из самых важных частей автомобиля, о которой забывают. Это то, что позволяет автомобилям с автоматической коробкой передач работать, и это большая часть того, что определяет вашу топливную экономичность.Немногое о том, как работают эти детали, может помочь вам диагностировать проблемы, которые в противном случае могли бы быть связаны с трансмиссией, что сэкономит вам много денег на ремонте.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
