Ремонт шкворней УАЗ «Хантер»: последовательность действийПро УАЗик
УАЗ “Хантер” – это достаточно практичный внедорожник, прекрасно чувствующий себя на различных видах дорог. Данный автомобиль отличает довольно строгий вид в современной сборке и обработке.
Общая характеристика УАЗ “Хантер”
“Хантер” во всей красе
Внешне данный автомобиль очень похож на военный джип, но при этом производитель позаботился об удобстве и комфорте водителя и его пассажиров. “Хантер” бывает двух видов.
- С бензиновым двигателем.
- С дизельным мотором.
Автомобиль очень вместительный и достаточно комфортный, обладает большой грузоподъемностью. Для повышения комфорта производитель оборудовал кресла механизмом регулировки, поэтому в машине будет удобно любому человеку. Водитель получит массу удовольствия от путешествия на УАЗ “Хантер” по любой местности.
Одной из самых обсуждаемых и спорных тем является ремонт и регулировка шкворневого узла данного автомобиля.
Выбор модификации шкворневого узла
Шкворни поворотного кулака автомобиля УАЗ “Хантер” бывают:
Что из этого выбрать, решает сам автовладелец. Мнения по данному вопросу сильно разнятся. Кому-то проще чаще менять вкладыш, а кто-то устанавливает подшипник и надолго забывает о ремонте и регулировке шкворней на УАЗ “Хантер”. Безусловно, самым бюджетным ремонтом является замена втулки. Но какой бы вариант ни был выбран, шкворням всегда необходимо уделять большое внимание, менять их вовремя и регулировать по мере надобности.
Сборка шкворневого узла
Установка шкворней с радиально-упорными коническими подшипниками на передний мост машины УАЗ “Хантер” вместо стандартных деталей из пластмассы дает немало преимуществ. Зачастую меняют материал шкворневого вкладыша, но результат хуже, чем при замене самого шкворня, поскольку проблема заключается в составе узла. Разобравшись в работе шкворней, можно с легкостью понять, что опора нужна устойчивая, в противном случае может произойти деформация устанавливаемого объекта.
Нельзя сказать, что подобная конструкция непригодна для использования, но замена шкворней на УАЗ, установка подшипников и регулировка помогут избежать некоторых проблем в будущем.
При выборе первого варианта шкворней на УАЗ автомобилю потребуются своевременные техобслуживание и ремонт. Но современные автовладельцы не желают ремонтировать одну и ту же деталь несколько раз. Именно поэтому приобретают огромную популярность так называемые одноразовые запчасти. Но покупая автомобиль марки УАЗ, стоит помнить, что его внутренняя конструкция достаточно старая. Она требует постоянной регулировки, ремонта и настройки. Однако импортные машины такого же класса во многом уступают данному автомобилю за счет того, что УАЗ можно регулировать под себя, и потратить на это придется совсем немного.
Правильная замена шкворней на УАЗ дает возможность автовладельцу надолго забыть о регулировке, ремонте, покупке запчастей и так далее. Как же качество шкворней УАЗ влияет на эксплуатацию машины?
Выбирая тот или иной механизм узла, стоит обратить внимание на следующие параметры.
- Возможность термообработки.
- Материал, из которого изготовлена деталь, и качество подшипника.
- Посадка и допуск шкворней.
- Износостойкость детали.
Мастер устанавливает узел на машину
Качественно изготовленный, правильно установленный и хорошо отрегулированный комплект шкворней УАЗ “Хантер” никогда не приведет к резонансу. Стоит напомнить, что речь идет об установке узла на подшипнике.
Ремонт и регулировка шкворней
Такие автомобили, как УАЗ, желательно ремонтировать в специализированных центрах. Там специалисты с легкостью установят и отрегулируют как комплекты шкворней, так и любые другие необходимые детали. Но бывает и так, что владелец не может или не хочет доверять свой автомобиль другим людям, а желает все сделать сам. Стоит разобраться, какова последовательность действий при замене, ремонте и регулировке шкворневого узла.
Для начала необходимо вывесить мост, затем снять колесо, далее выкрутить гайку шкворня, вывернуть зажимную втулку специально предназначенным для этого ключом, после чего снять вкладыш и шкворень. Это трудоемкая и длительная процедура. Не имея опыта в подобных вопросах, можно провозиться довольно долго. Менять вкладыши на шкворни придется достаточно часто.
Постоянная сборка-разборка больших деталей рано или поздно приводит к тому, что владелец УАЗа все-таки решает заменить не вкладыш, а поставить подшипник. И не зря. Это избавит от большой потери времени, сил и денежных средств.
Пошаговое описание ремонта, замены и регулировки шкворневого узла.
- Необходимо приготовить ключи на “19”, “22” и “24”, приспособление для установки и снятия втулок, ключ динамический.
- Поставьте машину на ручной тормоз, приставьте упор к задним колесам, приподнимите переднюю часть автомобиля домкратом и снимите колесо.
- Далее снимается поворотный кулак. Для этого сначала необходимо демонтировать диск, далее выкрутить болты крепления кулака, снять цапфу со ступицей, которые крепятся на шесть болтов, извлечь полуось. После этого отделить наконечник рулевой тяги от поворотного кулака, выкрутить болты крепления опоры к полуоси, снять упор ограничителя колес и в итоге демонтировать поворотный кулак.
- Отверните гайку при помощи подходящего ключа, снимите прокладку и накладку.
- Выверните специальным приспособлением зажимную втулку.
- Снимите шкворень. В этой же последовательности снимите второй шкворень с другой стороны.
- Далее необходимо извлечь шаровую опору. При помощи отвертки или другого удобного предмета подденьте вкладыш и вытащите его.
- Установите шаровую опору в поворотный кулак, смажьте и установите шкворни.
- Равномерно затяните втулки. Не стоит забывать о наполнении полости над втулкой специальной смазкой.
Далее действия проводятся в обратном порядке: устанавливаются накладки с прокладками, ставится поворотный кулак и проводится регулировка. По окончании ремонта обязательно нужно отрегулировать передние ступицы.
Несколько слов в заключение
Своевременная профилактика предотвратит поломку
При самостоятельной замене и ремонте шкворней как на автомобиле УАЗ “Хантер”, так и на любом другом, необходимо понимать принцип действия и работы данных конструкций. Иначе вы рискуете не отремонтировать сломанную или изношенную деталь, а просто доломать автомобиль.
Конечно, предпочтительнее обращаться в специализированные сервисные центры. Но если все-таки принято решение о самостоятельном ремонте, то для начала нужно ознакомиться со специальной литературой, изучить рекомендации специалистов.
Замена шкворней на УАЗ Патриот своими руками + Видео
Прекрасные внедорожные качества УАЗ Патриот не в последнюю очередь зависят от специальных шарниров (шкворней) поворотного кулака, поэтому их необходимо своевременно менять и регулировать. Далее мы расскажем о различных типах шарниров, устанавливаемых на эти автомобили, их замене и особенностях регулировки. Это поможет вам своими руками заменить и отрегулировать шкворня на УАЗ Патриот.
Типы шкворней
На этих внедорожниках устанавливают 4 вида шарниров, которые отличаются типом подшипника:
- пластиковая чашка;
- бронзовая чашка;
- стальной шарик;
- игольчатый подшипник.
На заводе штатно устанавливают только пластиковый и шариковый шарниры. Бронзовую чашку ставят вместо пластиковой без переделок, поэтому такой тюнинг увеличивает срок службы шкворня и не является внесением изменений в конструкцию автомобиля. Установка подшипникового шарнира требует серьезной переделки поворотного кулака, поэтому считается внесением изменений в конструкцию автомобиля.
Как снимать старые шарниры
Вне зависимости от типа шарнира основные операции демонтажа одинаковы. Для замены или регулировки шкворней потребуется ровная площадка. Кроме того, вам потребуются:
- домкрат и страховочная подставка;
- набор торцевых и рожковых ключей;
- набор отверток;
- набор головок и ключ-трещотка;
- динамометрический ключ;
- мощный вороток и удлинитель из куска трубы;
- чистые тряпки;
- противооткатные упоры;
- невысокая табуретка;
- помощник или помощница.
Это важно! Собираясь менять или регулировать шкворня, вы должны внимательно прочитать правила безопасности и всегда следовать им:
- никогда не оставляйте машину на домкрате, всегда ставьте страховочную подпорку, которую продают в любом автомагазине или широкий ровный чурбак;
- обязательно подпирайте колеса противооткатными упорами;
- никогда не выполняйте любые работы под автомобилем в одиночку – если что-то пойдет не так, то помощник сможет позвать помощь или самостоятельно помочь вам;
- не пейте спиртное, не употребляйте наркотические или психотропные вещества перед ремонтом автомобиля.
Пошаговое руководство
Мы разбили весь процесс на отдельные операции, которые необходимо выполнять последовательно. Это поможет не только в разборке поворотного кулака, но и в его сборке после установки новых или регулировки старых шарниров:
- Установите машину на ровную площадку и включите ручной тормоз.
- Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
- Установите под машину страховочную подпорку и снимите колесо.
- Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
- Открутите два болта и снимите скобу суппорта.
- Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат.
- Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
- Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
- Отсоедините провод ABS.
- Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
- Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
- Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
- Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
- Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник.
Демонтаж шариковых шарниров
Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места. Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.
На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.
Демонтаж других видов шарниров
Остальные виды шкворней снимают одинаково:
- Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
- С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
- Вытаскивают палец.
- Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
- Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
- Тщательно очищают от старой смазки места вкладыша и пальца.
Установка новых шкворней
Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
Остальные шарниры ставят так:
- Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
- Заполняют вкладыш смазкой.
- Вставляют шаровую опору в поворотный кулак.
- Вставляют верхний и нижний пальцы.
- Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м.
Это важно! Вне зависимости от типа шарнира, при установке и затяжке необходимо обеспечить одинаковое расстояние от шаровой опоры до поворотного кулака сверху и снизу. Зазор измеряйте с помощью штангенциркуля. Максимальная разница зазоров – 0,2 мм.
Установив шкворня и закрепив шаровую опору в поворотном кулаке, смажьте поверхность опоры Литолом или более качественной смазкой и установите сальник, закрепив его металлическим кольцом и болтами. После чего соберите все в порядке, обратном тому, что использовали в процессе разборки. Не забудьте сделать регулировку развала и схождения.
Регулировка шкворней
Если на передних колесах появился небольшой люфт, вызванный износом шарниров, то на машинах с шариковыми шкворнями убедите одну или несколько прокладок, расположенных на поворотном кулаке под сошкой, а также под пластиной, удерживающей нижний шкворень. В результате этого сошка сильней прижмется к кулаку и обеспечит более надежную фиксацию. На машинах с другими видами шкворней необходимо открутить верхнюю гайку и подтянуть зажимную втулку до устранения люфта.
УАЗ Патриот. Замена шкворней. Ремонт ступицы и ШОПК.
Приехала девушка. Патрик ужасно скрежещет по переднему мосту. Говорит съездила в Саратов и обратно 🙂 Эх, дороги…Собственно машинка.
Домкратим передний мост, ставим поставки под чулки. Шевелим колёса в вертикальной плоскости. С правой стороны очень существенный люфт с хрустом. Справа маленький, но есть. Либо ступицы, либо шкворни, либо и то, и другое…
Ясное дело, что вскрытие покажет. Вот это вскрытие и начнём с самой криминальной, правой стороны.

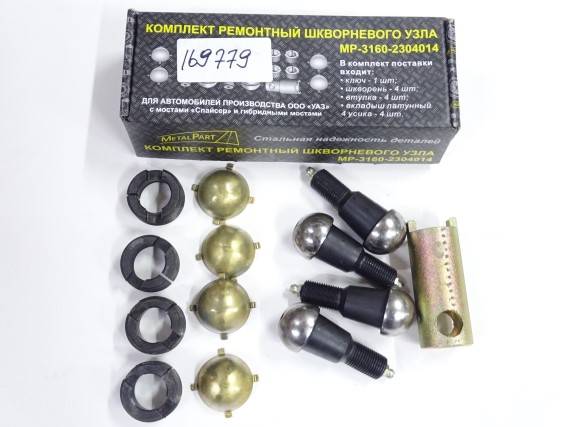

Клиентка привезла набор ремонтный шкворней УАЗ Патриот с бронзовыми чашками. Набор нормальный. Однозначно лучше, чем родные шкворни. А знаете почему? Потому что инженеры концерна УАЗ с каждым годом увеличивают присутствие пластмассы в нагруженных узлах, позиционируемого концерном внедорожника… Если слишком длинно и заумно, то могу и попроще. Опорные чашки в шкворнях на заводе ставят… пластмассовые. Наверное, что бы владельцы Патриотов стали похожи на владельцев ЛендРоверов. Те, при встрече, не здороваются друг с другом … потому, что утром уже поздоровались в автосервисе 😉
Но это всё лирика, а нам нужна практика.
Скидываем колесо, откручиваем крышку хаба. Дивимся и разгадываем загадку про шоколад внутри.
Вот на такой чудесной субстанции с хрустом двигалась муфта хаба.
А дальше просто разбираем весь ступичный узел. В самом начале понял отчего произошла поломка. Узел это уже ремонтировали. Предыдущие работяги крайне хреново расконтрили две гайки которыми поджимается ступичный подшипник. Естественно в процессе эксплуатации авто срезалась контршайба и гаечки открутились. Тем самым освободив передний ступичный подшипник. Ну там естественно всё и размололо в труху…
Работа эта была офигенно грязной и поэтому я не делал много фоток – руки по локоть в мазуте… Ступицу пока откладываем в сторону.
Отдельное спасибо конструкторам УАЗа, которые участвовали в разработке крепления тормозного суппорта. Блин, ну во всех иномарках, нашем УАЗ-469 нормальный и свободный доступ к двум болтам крепления суппорта. На Патриоте же настолько измудрились, что для того, что бы выкрутить нижний болт – надо закончить курсы по авто-йоге …
Откручиваем пять болтов крепления ШОПК(поворотный шар) к чулку моста. После того как выкрутили болты, сам ШОПК вынимать не нужно. Задача его провернуть в чулке. Так, что бы он свободно вращался. Если закис, а такое сплошь и рядом – бейте кувалдой по шару через деревянный брусок. Парочка мощных ударов всегда срывает накипь 😉
На этом этапе надо открутить крышки шкворней. Есил с нижней крышкой проблем никаких, то на верхней под гайками стоят сухари. Бывает, что они капитально закисают. Я использую два метода по извлечению сухарей. Иногда одного любого хватает. Иногда оба, два сразу )))
Метод намба ван: берём медную выколотку, наставляем на болт сверху и средненько осаживаем кувалдочкой. Обычно этого хватает, что бы сухать стронулся. Потом его можно подцепить и снять с болта пальцами.
Метод намба ту: берём кувалдочку и средненько так бьём по боковой поверхности крышки. Этого так же хватает что бы сухарь стронулся.
Варьировать методы по собственному вкусу!
После снятия крышки дивимся прокладке, изготовленной из картонной упаковки то ли сока, то ли ещё чего-то. Ну а что? Суровый челябинский тюнинххх…
Теперь надо выкрутить разрезные гайки самого шкворня. Для этого есть ключик, который идёт в комплекте рем.наборов. Но. Ключик этот показался мне не удобным для постоянного использования. Поэтому я решил его доработать под полдюймовый квадрат на трещётке.
Как видно из фоток, берём подходящую не нужную головку. Протачиваем её на токарном станке. Точить хромванадиум прикольно 🙂 вставляем проточенную головку в трубчатый ключ и обвариваем. Варится отлично. Имеем человечий ключик!
Теперь, прежде чем открутить закипевшую разрезную гайку, лёгким ударом кувалдочки через мягкий материал, осаживаем шкворни. После этой процедуры гайка отворачивается легко. Как скрутили две гайки, вынимаем ШОПК из чулка и несём на верстак.
И что же мы видим? А мы видим один развалившийся сепаратор и перемолотый подшипник в шкворне… Это как минимум неожиданно… Потому как предполагалось увидеть шкворни заводской конструкции! Ну, те, которые на опорной пластмассовой чашке. Подшипниковые шкворни уж точно удивили.
Время десятый час ночи. Звоню хозяйке авто. Объясняю ситуацию, что неожиданно в конструкцию авто, неожиданно вкрался челябинский тюнинх. И надо бы прикупить к завтрему ремкомплект шкворней подшипниковых. С трудом, но она их нашла. Молоток )))
Отмываем ШОПК. Теперь надо выпрессовать старые обоймы от подшипников. На фотке вверху отчётливо видно, что занятие это из шестой главы камасутры. Но, есть секрет. Охотно делюсь им. Как достаточно быстро вынуть пальцами руки такие обоймы? Ловкость рук и никакого обмана )))
Накидываем на обойму сварной шов посередине. И даём остыть до холодного состояния. Шов при остывании стянет обойму на сотки, которых хватает, что бы вынуть обойму руками. Иногда они вываливаются сами при переворачивании.
Чистим посадочное место и запрессовываем новую обойму.
А дальше я снова упёрся в нюансы нашей российской культуры производства… Размер посадочного места на шкворне имел форму овала в разрезе и по большему диаметру имел размер на полторы десятки больше внутреннего диаметра подшипника… Пришлось часа два потратить на зажатие четырёх шкворней с минимальным биением в станок и проточку с правильным припуском на посадку подшипника.
Затем снова вспоминаем экзотическими словами инженеров, которые придумали подшипниковые шкворни. Потому как, вставлять их надо крайне хитро. Сначала вкладываем в шар сепараторы подшипника и потом уше сам шар вставляем в половинку. Причём он пролазить не будет. Мешают как вы думаете что? Правильно – подшипники! Вот такая головоломка…
Разгадку оставлю пока при себе )) Пущай карма у разработчиков сего девайса подработается )))
Затем вставляем сами шкворни и одеваем их на подшипники. Накидываем разрезные гайки. Подтягиваем гайки и выставляем одинаковый размер между поверхностью шара и торцом под крышками шкворней. По науке допуск там 0.2мм. Я сделал “в ноль”. Учтите, что при затягивании шкворневой верхней гайки размер может уйти!
Накидываем резиновый сальник ШОПК, фетр и крышку. Крепим болтами. Закручиваем на заранее замеряную высоту болт-ограничитель поворота кулака. Накидываем рулевую сошку. Шприцуем шкворни через тавотницы.
На этом с этим узлом всё. Приступаем к осмотру, дефектовке ступицы.
При выпрессовывании старых обойм от подшипников наблюдаю картину апокалипсиса в масштабах узла.
Обоймой внешнего подшипника размололо и свальцевало посадочное место стопорного кольца… Хотел расточить на токарном, но понял, что нет там места для ремонта. Вхлам…
Пришлось обрадовать хозяйку тем, что она забыла купить новую ступицу. И тормозной диск заодно. Старый с торца съеден металлом суппорта(см.фотку выше). Кто-то, когда-то в параллельной реальности тормозил при выходе с гиперпрыжка без колодок )))
В который раз хозяйка не подвела. Вообще ей поклон до земли за оперативный подвоз железок!
Выбиваем колёсные шпильки из старой ступицы, забиваем в новую. Запрессовываем обоймы, ставим стопорные кольца, упорную шайбу заднего сальника, сам сальник. Забиваем литиевой смазкой подшипники и подсобираем узел.
Ставим ступицу на цапфу.
Закручиваем регулировочные гайки. Регулируем ими подшипник. Контрим правильно стопорную шайбу. На обе стороны!
Разбираем на атомы хаб, промываем, закладываем новую смазку и собираем обратно. Попутно находим очередную пластмассовую детальку. Пипец. Что хабы УАЗа так часто ломаются?…
Собираем хаб и узел.
Нижний болт крепления тормозного суппорта, советую укоротить миллиметров на восемь. Сможете после этого накинуть головку при закручивании. Не забудьте потренировать себя в эпитетах в адрес инженеров УАЗа )))
Ну, кагбэ ремонт второго кулака не имеет смысла описывать. Всё то же самое только левой рукой…
За сим всем бобра!
p/s: прилетело НЛО и украло из отчёта описание замены рулевых наконечников, смену прокладки картера моста и замену масла в мосту…
Поделиться ссылкой:
Шкворня на подшипниках | Ремонт УАЗ в Санкт-Петербурге
Владельцы отечественных внедорожников постоянно совершенствуют свои автомобили. Самым обсуждаемым и больным элементом УАЗа является передний шкворень. Именно этот узел обеспечивает соединение поворотных тяг со ступицей колеса, обеспечивая управление транспортным средством. Патриот может работать с различными видами шкворней:
- шкворень с углепластиковыми вкладышами – заводской вариант, разработан для удешевления конструкции;
- с бронзовыми вкладышами – подобные ремонтные комплекты выпускаются производителями запчастей для замены пластика при вождении по бездорожью;
- шкворень на конических подшипниках – устанавливаются для облегчения управляемости на твердых ровных покрытиях.
Каждого новичка в среде патриотоманов волнует вопрос, какие лучше поставить шкворневые соединения. Среди джипперов нет однозначного мнения по необходимости комплектовать УАЗ Патриот поворотным кулаком с опорами качения. Замена шарнирного узла на подшипниковый достаточно трудоемка и недешева.
Теоретические основы
Технический опыт показывает, что площадь соприкосновения сопрягаемых деталей вращения сильно влияет на надежность работы механизма шкворня.
В шарнирном механизме важно идеальное совмещение чашки и шара. Вследствие того, что эти детали производятся на различных станках разными рабочими, то не стоит надеяться на хороший результат сопряжения. Поэтому в процессе эксплуатации полусферический контакт превращается в точечный. Это приводит к разбалансировке механизма, появлению разрушительных колебательных усилий и поломке.
В подшипниковом узле площадью сопряжения служит вся поверхность обоймы. Правильно запрессованная опора качения способна длительное время выдерживать положенные дорожные нагрузки. Недостатком является невысокая сопротивляемость ударным напряжениям, которые возникают при езде по пересеченной местности.
Для устранения нежелательных колебаний после замены шаровых шкворней на подшипниковые УАЗ оснащается рулевым демпфером.
Установка шкворней с подшипниками
Надежная работа рассматриваемого узла зависит от правильного монтажа всех деталей. Замена заводских вкладышей УАЗ Патриот производится в случае их износа и появления люфта в поворотном механизме. Возникновение зазоров свидетельствует о разрушении пластиковых элементов и скорой поломке всего шкворневого механизма.
Для монтажа новых элементов нужно снять ступицу переднего колеса с поворотным кулаком. На картере данного элемента располагаются чашки шкворня, которые требует замены. Они подрезаются болгаркой и выбиваются изнутри чулка, место среза зачищается. На эту поверхность привариваются втулки из комплекта подшипниковых опор. Важно, чтобы новые детали были смонтированы без перекосов.
В поставленные чашки запрессовываются обоймы подшипников. Размеры сопрягаемых деталей исполнены таким образом, чтобы установка прошла с натягом. Лучше заранее проверить соответствие параметров перед производством работ. В обойму вставляется подшипник и картер поворотного кулака ставится на место. Не забываем поменять смазку в механизме.
Приваренная чашка подшипников УАЗ
Закрепление тела опоры на шкворневом пальце производится при затягивании разрывных гаек. Попеременное закручивание производится до отсутствия зазоров. Далее на палец одеваются установочные шайбы и выполняется регулировка.
Замена шкворней УАЗ Патриот :: Москва автосервис ‘НАША 4х4’
Замена шкворней УАЗ Патриот :: Москва автосервис ‘НАША 4х4’option-span
Замена шкворней УАЗ Патриот в Москве профессионально и с гарантией. Суммарно переборка и ремонт занимает 4 часа . Все работы , в том числе ремонт уаз патриот, выполняются опытными мастерами, качественно и c гарантией. Цена указана включает в себя только работы без учета запчастей и расходных материалов.
Наша рекомендация. Вместо заводских, пластиковых вкладышей, устанавливаем бронзовые. Надежность всего узла возрастает. Пальцы с пресс-масленками позволяют шприцевать шкворни во время технического обслуживания Патриота.
Автомобиль: УАЗ Патриот
Категория: Переборка и ремонт
Узел автомобиля: Рулевое управление
Длительность, от: 4 часа
Периодичность: По факту поломки
Запишитесь на сервис онлайнЗаводской шкворневой узел имеет недостаточный ресурс. Поэтому замена шкворней периодическая работа на Патриоте.
- Симптомы для замены шкворней:
- Патриот значительно «плавает» по дорогое. Требуется постоянное подруливание.
- При незначительном износе шкворней появляется стук спереди из-за люфта между изношенными деталями узла.
- При критическом износе возникают удары в руль, передние колеса визуально имеют наклон к центру. Тут требуется срочная замена шкворней
В зависимости от потребностей заказчика, мы предлагаем три варианта замены шкворней на УАЗ Патриот
- Усиленные шкворни с бронзовыми вкладышами. При регулярном обслуживании позволяет значительно увеличить интервал замены. Этот вариант подходит для тяжелых условий эксплуатации Патриота и больших нагрузок. Для офроуда и больших колес.
- Шкворни на подшипниках. Не требуют частой регулировки, и при качественном монтаже долговечны, но рассчитаны на меньшие нагрузки, чем бронзовые. Для установки потребуется сварка.
- Штатный вариант шкворней с пластиковыми вкладышами. Необходима периодическая регулировки зазоров и замена вкладышей. Боятся бездорожья.
Новые шкворни требуется отрегулировать примерно через 500 км пробега.
Шкворни на подшипниках не прихотливы. После замены нужно проверить люфт через 1000 км обкатки. Для этого типа шкворней требуется приварить обоймы подшипников к заводским шаровым опорам. Второй вариант это замена штатных шаров на ШОПК с посадочными местами под подшипники.
Профессиональный персонал
Все по согласованию
Гарантия на работы
Рекомендуемые работы
Изменение кастора УАЗ Патриот
Замена шаровых опор
Все услуги для Патриот
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Москва 2й Южнопортовый проезд д. 10 стр. 18
Обратный звонок
Автосигнализация на две двери (Хантер) — установка | 6 000 | Подвеска передняя и задняя — протяжка креплений элементов | 600 |
Амортизатор задний левый — с/у | 600 | Поддон ДВС (УАЗ 409) — с/у | 3 600 |
Амортизатор задний правый — с/у | 600 | Подушка ДВС — замена | 1 500 |
Амортизатор передний левый — с/у | 950 | Подушка кузова — замена | 1 000 |
Амортизатор передний правый — с/у | 950 | Подшипник выжимной — замена | 300 |
Антикоррозийная обработка кузова | 1 200 | Подшипник передней опоры первичного вала — с/у (на снятом маховике) | 300 |
Бак топливный — с/у | 2 700 | Подшипник подвесной — с/у (на снятом карданном вале) | 900 |
Бак топливный (пластик) — с/у | 3 500 | Подшипники вала рулевой колонки — смазка | 450 |
Бампер задний силовой (Патриот) — установка | 4 500 | Подшипники ступицы задней левой — замена | 2 500 |
Бампер передний с/у | 2 700 | Подшипники ступицы задней правой — замена | 2 500 |
Бампер передний силовой (Патриот) — установка | 4 500 | Подшипники ступицы левой — регулировка | 750 |
Барабан стояночного тормоза — с/у | 600 | Подшипники ступицы передней левой — замена | 2 550 |
Барабан тормозной левый — с/у | 600 | Подшипники ступицы передней правой — замена | 2 550 |
Барабан тормозной правый — с/у | 600 | Подшипники ступицы правой — регулировка | 750 |
Бензонасос — с/у (карб) | 750 | Полуось левая — с/у | 1 050 |
Блок предохранителей — с/у (Патриот) | 900 | Полуось правая — с/у | 1 050 |
Вал карданный — балансировка | 1 600 | Порог силовой (к-кт) — установка | 3 000 |
Вал карданный задний — балансировка (УАЗ Патриот) | 2 100 | Поршневая группа — замена (ДВС 406-409) | 26 100 |
Вал карданный задний — с/у | 600 | Привод переднего колеса левый — с/у | 2 550 |
Вал карданный задний — смазка | 300 | Привод переднего колеса правый — с/у | 2 550 |
Вал карданный задний с подвесным подшипником — с/у (Патриот) | 900 | Провода высоковольтные — с/у (УАЗ 421) | 300 |
Вал карданный передний — с/у | 600 | Прокладака картера ДВС — замена (ДВС 402) | 2 550 |
Вал карданный передний — смазка | 300 | Прокладка крышки заднего моста — с/у | 600 |
Вал кардвнный задний (с подвесным подшипником) — с/у | 900 | Прокладка поддона — замена | 2 550 |
Вал промежуточный привода масляного насоса — замена (на снятой передней крышке ДВС) | 2 200 | Протяжка креплений агрегатов, узлов и деталей трансмиссии, двигателя и кузова к раме | 750 |
Вал распределительный (406;409) — с/у (на снятой крышке за шт. ) | 1 050 | Протяжка крепления карданных валов, ведущих фланцев к ступицам, рулевого управления | 750 |
Вал рулевой — с/у | 2 700 | Протяжка системы охлажения, топливопроводов и форсунок, системы отработавших газов и коллекторов | 1 050 |
Втулка амортизатора — замена | 300 | Пружина передней подвески левая — с/у | 1 800 |
Втулка рессоры — с/у (ком-т) | 1 500 | Пружина передней подвески правая — с/у | 1 800 |
Втулка стабилизатора — замена (1 шт) | 500 | Пыльник поворотного кулака левый — замена | 2 550 |
Высоковольтные провода (409,406)- замена | 600 | Пыльник поворотного кулака правый — замена | 2 550 |
ГБЦ — с/у | 7 950 | Радиатор — с/у | 3 600 |
ГБЦ (409 ДВ)- шлифовка | 2 200 | Радиатор — с/у (Буханка) | 3 900 |
ГБЦ мойка | 450 | Радиатор отопителя — с/у (Патриот) | 3 000 |
ГБЦ УАЗ (ДВС-409) — ремонт | 8 250 | Расширители арок — установка | 3 000 |
ГБЦ УАЗ 452 (УМЗ 417; 421) — ремонт | 5 100 | Редуктор бортовой заднего моста — ремонт | 1 800 |
ГБЦ УАЗ 452 (УМЗ 417;421) — с/у | 7 500 | Редуктор бортовой переднего моста — ремонт | 2 700 |
Генератор — с/у (с кондиционером) Патриот | 1 200 | Редуктор заднего моста — замена масла | 450 |
Генератор — с/у Патриот | 1 500 | Редуктор заднего моста — ремонт | 7 050 |
Генератор (УАЗ 452) — с/у | 750 | Редуктор заднего моста (Патриот) — диагностика | 750 |
Гидрокомпенсатор (16шт) Патриот ЗМЗ-409 | 4 500 | Редуктор переднего моста — замена масла | 450 |
Гидромуфта — замена | 1 200 | Редуктор переднего моста (Патриот) — диагностика | 1 200 |
Гидронатяжитель Патриот ЗМЗ-409 с/у | 450 | Редуктор переднего моста (Патриот) — ремонт | 9 000 |
Глушитель — с/у | 1 200 | Редуктор рулевой — ремонт | 12 000 |
ГУР (УАЗ 452) — установка | 10 500 | Резонатор — с/у | 750 |
ГУР (УАЗ 469) — установка | 7 500 | Ремень генератора — с/у (409ДВ) | 750 |
Датчик сцепления — замена | 600 | Ремень генератора с роликами — замена (УАЗ ЗМЗ 409) | 1 500 |
Двигатель — замена масла и масляного фильтра | 750 | Ремень генератора с роликами — замена (УАЗ ЗМЗ 514) | 2 700 |
Двигатель — замена масла и масляного фильтра с промывкой | 900 | Ремень ГРМ — замена (Патриот, двигатель IVECO) | 10 300 |
Двигатель — замер давления масла | 950 | Ремень ГУР — с/у | 750 |
Двигатель — с/у (УАЗ, карбюратор) | 6 500 | Ремень приводной навесного агрегата — регулировка (за 1шт. ) | 300 |
ДВС (УАЗ Патриот) ЗМЗ 409- с/у | 19 800 | Рессора задняя (452) — с/у | 2 400 |
Демпфер рулевой — установка | 2 550 | Рессора задняя левая — с/у | 1 500 |
Дефектовка КПП | 1 500 | Рессора задняя правая — с/у | 1 500 |
Диагностика ДВС компьютерная | 600 | Рессора передняя (452) — с/у | 2 400 |
Диагностика ходовой части, состояния элементов передней и задней подвески и рулевого управления | 1 000 | Рессора передняя левая — с/у | 1 500 |
Диагностика ЭСУД и АБС компьютерная | 1 050 | Рессора передняя правая — с/у | 1 500 |
Диск тормозной левый — с/у | 900 | Рычаг передний левый — с/у | 1 650 |
Диск тормозной правый — с/у | 900 | Рычаг передний правый — с/у | 1 650 |
Жидкость гидропривода сцепления — замена (с прокачкой) | 600 | Рычаг щетки стеклоочистителя — с/у | 200 |
Жидкость гидропривода сцепления — прокачка | 450 | Сайленблок задней рессоры — замена (за 1шт. , при снято рессоре) | 600 |
Жидкость гидропривода тормозов — замена (с прокачкой) | 900 | Сайлентблок переднего рычага — замена (за 1шт., при снятом рычаге) | 600 |
Жидкость охлаждающая — замена | 1 350 | Сайлентблок рессоры — замена (за 1шт., на снятой рессоре) | 600 |
Заглушка блока цилиндров (левая сторона при снятом впускном коллекторе) 1 шт. — замена) | 1 000 | Сайлентблок тяги панара 1шт — замена | 600 |
Заглушка коленчатого вала — замена | 5 250 | Сальник к/вала задний — замена (на снятом маховике) | 600 |
Замок двери — регулировка | 450 | Сальник к/вала передний (402, 421) — замена | 3 000 |
Защита РК — с/у | 450 | Сальник к/вала передний (409) — замена | 4 500 |
Защита РК — установка | 1 050 | Сальник передней левой ступицы — замена | 1 050 |
Защита рулевых тяг — с/у | 1 000 | Сальник передней правой ступицы — замена | 1 050 |
Защита рулевых тяг — установка | 2 100 | Сальник РЗМ — замена (на снятом карданном валу) | 750 |
Защита топливных баков — изготовление и установка | 15 000 | Сальник РК — замена (при снятом карданном валу) | 750 |
Катализатор — удаление | 3 600 | Сальник РПМ — замена (на снятом карданном валу) | 750 |
Катушка зажигания (409,406,Е-2)- замена | 450 | Сальник ступицы задней левой — замена (при снятой полуоси) | 1 500 |
Катушка зажигания (409,Е-3)- замена | 300 | Сальник ступицы задней правой — замена (при снятой полуоси) | 1 500 |
Клапана — регулировка | 1 200 | Сальник ШРУС — замена (на снятом поворотном кулаке) | 300 |
Кожухи вала руля — с/у (Патриот) | 600 | Сапун редуктора — замена | 150 |
Колеса — балансировка и перестановка по схеме | 1 500 | Сапуны со всех агрегатов — вывод в корпус воздушного фильтра | 3 000 |
Колесо в сборе — с/у | 200 | Свет фар — регулировка направления | 600 |
Коллектор впускной — с/у (без снятия ГБЦ) | 5 300 | Свечи зажигания — замена (ДВС 409) | 1 050 |
Коллектор впускной — с/у (на снятой ГБЦ) | 1 500 | Свечи зажигания — замена (УАЗ 421) | 600 |
Коллектор впускной/выпускной — с/у | 5 100 | Система вентиляции картерных газов — чистка | 150 |
Колодки стояночного тормоза — замена | 1 200 | Смазка подшипников ступиц передних и задних колес — замена с протяжкой крепления тормозных | 6 000 |
Колодки тормозные задние — замена (УАЗ Патриот РК Даймос) | 3 000 | Смазка подшипников ступицы левой — замена | 1 500 |
Колодки тормозные задние — с/у | 2 100 | Смазка подшипников ступицы правой — замена | 1 500 |
Колодки тормозные передние — с/у | 600 | Стабилизатор поперечной устойчивости — с/у | 1 500 |
Комбинация приборов — с/у (Патриот) | 1 050 | Стартер — с/у (УАЗ 409) | 1 800 |
Контрольное отверстие в насосе системы охлаждения — очистка | 150 | Стартер — с/у (УАЗ 452) | 1 000 |
Коробка раздаточная — замена масла | 450 | Стекло ветровое Патриот- замена | 4 900 |
Коробка раздаточная — с/у (при ремонте КПП) | 1 500 | Стекло ветровое Хантер — замена | 2 500 |
Коробка раздаточная (Патриот)- ремонт | 4 800 | Ступица левая — с/у | 900 |
Коробка раздаточная (Патриот)- с/у | 3 000 | Суппорт передний левый — замена | 1 100 |
Коробка раздаточная (УАЗ-452,469) — с/у | 2 700 | Суппорт передний правый — замена | 1 100 |
Коробка раздаточная с электро приводом — ремонт | 7 500 | Сцепление в сборе — замена | 9 000 |
КПП — замена масла | 450 | Сцепление в сборе (на снятой КПП) — с/у | 750 |
КПП (31514) — с/у | 6 750 | Термостат — с/у | 750 |
КПП (Даймос) — ремонт | 9 750 | Термостат с корпусом (409) — с/у | 1 500 |
КПП (Патриот) — с/у | 8 100 | ТО — 110. 000 км | 7 000 |
КПП (УАЗ ПАТРИОТ дизель) — с/у | 8 550 | Тормоз стояночный — регулировка | 150 |
КПП (УАЗ) — ремонт | 6 000 | Тормоз стояночный — смазка троса, разжимного и регулировочного механизма | 300 |
Кран отопителя — замена | 1 800 | Тормоз стояночный в сборе — с/у | 1 500 |
Крепления генератора и стартера — протяжка | 300 | Тормоза дисковые передние-установка | 7 500 |
Крестовина вала карданного — с/у (на снятом карданном вале) | 600 | Тормоза задние дисковые — установка | 6 000 |
Крышка ГБЦ задняя — с/у | 600 | Тормозная система — прокачка | 900 |
Крышка ГБЦ передняя — с/у (со снятой клап. крышкой) | 2 400 | Трапеция стеклоочистителя — с/у (УАЗ 452) | 1 500 |
Крышка клапанная (409) — с/у (замена прокладки) | 2 100 | Трапеция стеклоочистителя УАЗ Патриот — замена | 1 750 |
Кулак поворотный — с/у | 4 500 | Труба приемная — с/у (инжектор) | 1 900 |
Лампа в заднем фонаре — замена (1шт. ) | 150 | Труба приемная — с/у (карбюратор) | 1 200 |
Лампа в фаре — замена (1шт. УАЗ 31514) | 450 | Трубка тормозная задняя — с/у | 450 |
Лебедка — подключение | 3 600 | Тяга панара — с/у | 900 |
Лебедка — установка | 2 700 | Тяга рулевая (длинная) — замена | 750 |
Лифт комплект кузова — установка | 10 050 | Тяга рулевая (короткая) — замена | 750 |
Лифт комплект подвески — установка | 8 500 | Углы развал-схождения — регулировка | 1 800 |
Масло в агрегатах — замена | 2 100 | Угол кастера — изменение | 5 100 |
Масло в агрегатах — проверка уровня | 450 | Усилитель вакуумный — с/у | 2 700 |
Масло ГУР — проверка уровня | 150 | Фара левая Патриот замена | 2 100 |
Масло и фильтр ГУР — замена | 600 | Фара правая Патриот замена | 2 100 |
Маховик — с/у (на снятом сцеплении) | 600 | Фаркоп — подключение | 1 200 |
Мост в сборе задний — с/у (Хантер, Патриот) | 4 500 | Фаркоп — установка (без подключения) | 900 |
Мост задний — ремонт (ТИМКЕН) | 7 050 | Фильтр воздушный — замена | 900 |
Мост задний (военный) — ремонт | 9 000 | Фильтр воздушный (Буханка, Фермер) — замена | 2 100 |
Мост задний (УАЗ СПАЙСЕР) — регулировка | 3 600 | Фильтр салона — замена | 300 |
Мост передний — ремонт | 7 050 | Фильтр топливный — замена | 600 |
Мост передний — с/у (Хантер, Патриот) | 4 500 | Фонарь задний — с/у | 1 500 |
Мост передний (военный) — ремонт | 9 000 | Форсунка топливная (к-т) — с/у | 3 500 |
Мост передний (УАЗ СПАЙСЕР) — регулировка | 3 600 | Хаб — с/у (за 1шт) | 600 |
Мотор отопителя — замена | 3 000 | Хомут глушителя — с/у | 300 |
Мотор стеклоочистителя — замена (на снятой трапеции стеклоочистителя) | 750 | Цепь УАЗ ЗМЗ-409 (без снятия ГБЦ)-замена | 12 000 |
Наконечник рулевой — с/у (1шт. ) | 450 | Цепь УАЗ ЗМЗ-409 (со снятием ГБЦ)-замена | 18 600 |
Насос водяной — с/у с роликами (ЗМЗ 514) | 3 300 | Цилиндр сцепления главный — замена | 1 050 |
Насос водяной (402, 421, 417) — с/у | 1 500 | Цилиндр сцепления рабочий — замена | 900 |
Насос водяной (ЗМЗ-409) — замена | 2 700 | Цилиндр тормозной главный — замена | 1 050 |
Насос водяной УАЗ 409 ДВ. евро 3 с ГУР — замена | 3 000 | Цилиндр тормозной задний левый (Патриот) — с/у | 750 |
Насос ГУР — замена (Патриот, ДВС 409) | 2 100 | Цилиндр тормозной задний правый (Патриот) — с/у | 750 |
Насос масляный — замена | 3 900 | Цилиндр тормозной передний левый — с/у | 1 050 |
Обивка двери задка — с/у | 900 | Цилиндр тормозной передний правый — с/у | 1 050 |
Обивка двери задней левой — с/у | 750 | Чашка шкворня — замена | 900 |
Обивка двери задней правой — с/у | 750 | Чип-тюнинг УАЗ Патриот BOSH 17. 9.7. | 6 600 |
Обивка двери передней левой — с/у | 750 | Чип-тюнинг УАЗ ЭГ | 7 500 |
Обивка двери передней правой — с/у | 750 | Шар рулевого карданного вала — с/у | 1 500 |
Опора КПП УАЗ — замена | 2 550 | Шарнир рулевой — протяжка (комплект) | 600 |
Опора шаровая левая — с/у | 4 500 | Шарниры рулевых тяг (комплект) — смазка | 600 |
Опора шаровая поворотного кулака левая — с/у (Хантер, Патриот) | 4 500 | Шкворни — протяжка (комплект) | 1 200 |
Опора шаровая поворотного кулака правая — с/у (Хантер, Патриот) | 4 500 | Шкворни — смазка (комплект) | 600 |
Опора шаровая правая — с/у | 4 500 | Шкворня на втулках — с/у (за комплект) | 8 400 |
Опоры двигателя — протяжка креплений | 300 | Шкворня на подшипниках — с/у (за комплект) | 12 900 |
Оптика — с/у (за 1 шт) | 450 | Шкив коленчатого вала и генератора — протяжка креплений | 300 |
Отопитель «НАМИ» УАЗ 3469 — установка | 7 200 | Шкив насоса системы охлаждения — протяжка | 150 |
Патрубки — замена к-кт (IVECO) | 5 250 | Шланг ГУР — замена (с прокачкой) | 900 |
Патрубок дополнительного отопителя салона — замена (за комплект) | 2 100 | Шланг или трубка РЦС — замена (с прокачкой) | 900 |
Патрубок дополнительного охлаждения — с/у | 700 | Шланг тормозной — замена (за 1шт) | 600 |
Патрубок отопителя «коротыш» — с/у | 600 | Шланг тормозной передний — замена (за 1 шт. ) | 600 |
Патрубок помпы подколлекторный — с/у | 700 | Шноркель — установка | 5 500 |
Патрубок радиатора нижний (409) — с/у | 900 | ШРУС левый — с/у | 2 550 |
Патрубок радиатора отопителя — замена | 1 300 | ШРУС правый — с/у | 2 550 |
Патрубок термостата (406;409) — с/у | 600 | Электробензонасос УАЗ Патриот — замена | 2 400 |
Переключатель подрулевой — с/у (Патриот) | 900 | Электробензонасос, форсунки, РХХ, регулятор давления топлива, нейтрализатор, | 5 800 |
Петли и замки дверей — смазка | 450 | Электровентилятор охлаждения — замена | 3 500 |
Замена и ремонт шкворней УАЗ. Ремонт УАЗ 3909 , Замена и ремонт шкворней УАЗ. сервис Ремонт УАЗ 3692, ремонт УАЗ, ремонт уаз в Москве, автосервис уаз, сервис уаз
Замена и ремонт шкворней УАЗ. Ремонт УАЗ 3909
Наименование товара: | Замена и ремонт шкворней УАЗ. сервис Ремонт УАЗ 3692, ремонт УАЗ, ремонт уаз в Москве, автосервис уаз, сервис уаз |
Исполнение: | Диагностика и замена шкворней УАЗ |
Состав комплекта: | Шкворня |
Код в каталоге: | 0000-УАЗ замена шкворней |
Производитель: | УАЗ |
Стоимость: | По запросу |
По вопросам заказа и приобретения аксессуара, обращайтесь к менеджеру отдела продаж по телефону +7 (903) 722-59-98. | |
Обратите внимание! Внешний вид товара, его комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Какие шкворни устанавливаются на УАЗ патриот. Замена шкворня на УАЗ Патриот и какие лучше поставить
Поворотный механизм на автомобиле УАЗ предназначен для соединения ступицы колеса с поворотным кулаком. Этот блок является основным элементом управления автомобилем, по этой причине при эксплуатации внедорожника ему необходимо уделять должное внимание: как и все трущиеся детали, шкворни со временем изнашиваются и требуют замены.
На автомобиле УАЗ применяется три типа шарнирных соединений:
- Заводской стандарт — подшипник сферический с пластиковыми вкладышами.Такое расположение производится производителем для облегчения и удешевления строительства. Шарнирное соединение подходит для автомобилей со средними условиями эксплуатации . .. Требует регулировки зазора в процессе эксплуатации и ремонт выполняется при износе. Количество оригинальных пинов на УАЗ 3160-2304019 (23).
- Петли усиленные бронзовыми вставками. Модификация предназначена для эксплуатации автомобиля в сложных условиях бездорожья. Этот ремкомплект предлагают мелкие производители.
- Подшипник шкворня в сборе — свежая разновидность, которая набирает все большую популярность у владельцев УАЗов. Этот шарнирный узел не требует частой регулировки, отличается прочностью и долговечностью. К недостаткам можно отнести трудозатраты при установке и проблемы с ремонтом в полевых условиях.
Замена шкворней на УАЗ Патриот производится при возникновении чрезмерного люфта в передней подвеске или в профилактических целях перед сложной поездкой.
Инструмент для замены шарнира
- Отвертка плоская; Плоскогубцы
- ;
- гаечные ключи: 24, 22, 19, 17, 14, 12;
- комплект с головками: 8-27;
- головка специальная на 19 шт . ;
- Ключ для шкворня; Молоток
- ; Оправка из мягкого металла
- ;
- тиски слесарные;
- суппортов.
Этапы замены шкворня на УАЗ
Сначала нужно открутить гайки крепления рулевых тяг к основанию поворотного кулака, и освободить полуоси от ступицы.
Далее нужно открутить болты крепления шкворней, и с помощью специальной насадки открутить гайку крепления. Инструмент для этой задачи обычно поставляется с новыми шкворнями, а также продается отдельно.
Теперь необходимо снять сальник с шара поворотного механизма, после чего можно будет снять шаровую опору и кулак.
Затем необходимо удалить старую смазку, заменить изношенные прокладки, проверить состояние крепежных элементов и болтов резьбовых соединений и при необходимости заменить их новыми.
Установка бронзовой вставки вместо пластиковой не требует дополнительных действий. После удаления старой детали на ее место ставится новая.
При замене шкворня подшипника старые манжеты в форме шара удаляются, поверхность чулок очищается и новые втулки привариваются сваркой, которые изначально должны быть правильно отрегулированы для предотвращения перекоса.
В эти установочные детали запрессовываются сепараторы конических подшипников, входящих в ремонтный комплект.Далее на все сопрягаемые детали наносится свежая смазка, после чего подвески повторной сборки.
Установка шарового шарнира выполняется в соответствии с положением крепежных болтов, а место поворотного кулака должно быть изначально обозначено насечкой на корпусе или краской.
Перед сборкой шарниры необходимо хорошо смазать консистентной смазкой. Если установлена модификация с подшипниками, то на шкворень надевается конический упор, который сам запрессовывается в момент закручивания гайки крепления.
Шарнирный узел необходимо затянуть до исчезновения люфта, после чего остается выполнить регулировку в блоке управления автомобилем.
Полезная информация
Если замена шкворней на УАЗ Патриот производилась на бронзовые втулки, то при последующей эксплуатации автомобиля потребуется регулировка узла. Это действие необходимо проводить на 500 км пологой обкатки из-за естественной усадки деталей. Срок службы шкворней в среднем составляет 100 тысяч километров при условии их правильной установки.
Шкворень подшипника меньше всего требует последующего обслуживания при эксплуатации автомобиля.
В этом видео демонстрируется замена шкворней на УАЗ Патриот на опорные пальцы. Справиться с этим своими руками вполне реально, но дело настоящих мужчин. Признаками замены шкворней являются посторонние звуки при движении и сильный люфт колес.
Цена замены шкворня на УАЗ Патриот
Стоимость замены шкворня на УАЗ Патриот примерно 5000-7000 руб.Новый шкворень обойдется от 2 с половиной до 3 с половиной тысяч рублей, а ремкомплект от 1 до 3 тысяч рублей. Вся сборка шкворня обойдется примерно в 7500 рублей. Но поменять шкворень УАЗ Патриот можно самостоятельно.
Как поменять шкворень УАЗ Патриот
Чтобы добраться до шкворня, сначала нужно поддомкратить машину и снять колесо. Затем отверните 4 гайки крепления рулевой тяги и снимите конические втулки, а затем, слегка постукивая, снимите тягу.
Дальше нужен съемник , специальный или самодельный, главное выдавить чашку шкворня.Установите съемник и ввинтите болт в чашку шкворня, а затем поверните гайку, удерживая болт другим гаечным ключом, и выдавите чашку.
Более подробно, как производится замена пинов на Патриоте, эта инструкция покажет в видеоформате.
Владельцы популярных отечественных внедорожников часто интересуются, как на УАЗ Патриот заменяются шкворни и какие лучше установить. Ведь у этого конструктивного элемента может быть 3 конструкции. Следует отметить, что применительно к Патриоту имя вора в законе используется в прямом смысле.Первые прототипы конструкции появились задолго до автомобильной эпохи.
Изначально так назывался болт или стержень, которым крепилась вращающаяся часть тележки. Позже с помощью аналогичного устройства стали крепить ступицу переднего колеса к подвеске. Таким образом, была получена эффективная артикуляция. Эта конструкция была наиболее эффективной на моделях Ford T.
После Второй мировой войны оси были заменены более удобными шарикоподшипниками. Но шарниры продолжали использоваться на рамных внедорожниках из-за их высокой надежности в плохих дорожных условиях.
Типы шарниров
Замена шкворней на УАЗ Патриот и какие лучше поставить, ответ на этот вопрос зависит от нескольких факторов. На это нужно обратить внимание. Также учтите все особенности дорог, по которым вы планируете двигаться.
- Шкворень с пластиковыми вставками … Все автомобили, покидающие завод, оснащены такими деталями. Запасные части данного типа рекомендуется использовать.Недостаток — небольшой срок службы. К тому же они дешевы и просты в эксплуатации. Не требуют регулярной смазки;
- Штифты подшипников … Вместо вкладышей используются игольчатые подшипники … Установка такой детали считается изменением конструкции, поэтому могут возникнуть проблемы с прохождением техосмотра. Также придется дорабатывать рулевое управление … Идеально для города, но при частых поездках в лес они разрушаются быстрее других;
- Шкворни с бронзовыми вставками … Обычно такие устанавливаются на УАЗ Хантер. Но они тоже подходят Патриоту. Отличие от устанавливаемой на заводе детали заключается в материале вставки. Изделие очень выносливое. Срок службы не менее 100 000 км. Для достижения такого пробега необходимо смазывать шкворень каждые 20000 пробега. Такие детали отлично выдерживают ударные нагрузки.
При выборе типа запасных частей помните, что они подходят для различных условий.Если ездить строго по городу, то можно поставить опорные пальцы. Это сделает управление более удобным. Срок службы в 2 раза выше, чем у пластиковых аналогов. Если, помимо поездок по городу, вы иногда посещаете грунтовую дорогу. Лучше всего устанавливать вариант с пластиковыми вставками. Для любителей жесткого бездорожья подойдут детали с бронзовыми вставками. Недостатком такой конструкции является необходимость их обкатки. Первые 2000 км. поворачивать руль будет немного сложнее.
Установка опорных пальцев . Подготовительные работы практически не отличаются от установки других видов шкворней. Небольшой нюанс — необходимость установки рулевого демпфера. В противном случае в рулевом колесе при движении будут ощущаться биения, аналогичные тем, которые возникают при дисбалансе колес.
Установка шкворней с бронзовыми вставками … Как уже было сказано, перед прохождением полной обкатки руль будет с трудом повернуться. Впоследствии угол наклона колесика придет к нормальным значениям и проблема исчезнет.Чтобы ускорить процесс обкатки, можно попробовать увеличить угол поворота колеса при установке нового шкворня.
Регулировка шаровых пальцев УАЗ Патриот происходит при появлении в них осевого люфта, при демонтаже поворотного кулака или при замене шаровых пальцев с вкладышами. Для замены пальцев на Патриот вам потребуются: ключи на 19, 22, 24, специальное приспособление для затяжки зажимных втулок шаровых пальцев и динамометрический ключ.
Поставьте автомобиль на стояночный тормоз, поставьте упоры под задние колеса автомобиля, приподнимите переднюю часть автомобиля и снимите переднее колесо
Снимите закругленный кулак с UAZ Patriot и закрепите в тисках
Открутите гайку, снимите накладку и прокладку
Отвинтите зажимную втулку с помощью специального инструмента.Выньте шаровую ось УАЗ Патриот. Таким же образом снимите второй шкворень.
Снимите шаровую опору Патриот, поддев ее отверткой, снимите вкладыши шкворней с опоры. Установите шаровую опору в поворотный кулак, смажьте сферическую поверхность вкладышей смазкой Литол-24 и установите штифты, равномерно завинтите зажимные втулки с обеих сторон до упора штифтов в шаровую опору
.Обеспечьте одинаковые размеры от концов корпуса поворотного кулака до сферы шарового шарнира. Разница в размерах не более 0,2 мм. Поочередно затягивайте зажимные втулки, увеличивая усилие на 20–30 Н · м (2,0–3,0 кгс · м), затем окончательно затяните зажимные втулки. Полости над зажимными втулками заполнить смазкой Литол-24, установить прокладки с прокладками и затянуть гайки. Установите поворотный кулак УАЗ Патриот и проверьте силу его вращения относительно цапфы в любую сторону. Оно должно составлять 10–15 Н · м (1,0–1,5 кгс · м). Установите детали в порядке, обратном снятию, и отрегулируйте подшипники ступицы передних колес.На этом регулировка и замена шкворня на УАЗ Патриот завершены.
тюнинговых услуг УАЗ и их работа. Установка стеллажа и лестницы
Тюнинг УАЗ Патриот — это комплекс работ на вашем УАЗе с целью превращения его из обычного серийного автомобиля в индивидуальную модель, «заточенную» под ваши цели. Как правило, тюнинг направлен на улучшение характеристик автомобиля, однако иногда его делают для изменения внешнего вида.
As тюнинг вашего УАЗ Патриот готов предложить:
Переделка шкворня в сборе УАЗ Патриот
Цель такой настройки — повышение ресурса и ремонтопригодности, простота обслуживания шкворня в сборе. Автомобили УАЗ Патриот и УАЗ Хантер с завода комплектуются необслуживаемыми шкворнями, что значительно снижает их ресурс, так как накладки на поворотные кулаки пластиковые и чаще всего не доживают до отметки 30 000 км.Даже если вы будете следить за люфтом, смазка этого агрегата занимает очень много времени из-за отсутствия смазочных каналов на шкворнях. При разрушении вкладышей появляются большие люфты, это может привести к повышенному износу ШРУСов и резины. Это, в свою очередь, сказывается на управляемости машины, машина становится неустойчивой и «рыщет» по дороге.
Предлагаем преобразовать шкворни в бронзу.
1. Поворотные кулаки разбираются с промывкой и заменой всех пыльников и сальников (сальники устанавливаются усиленные) и заменой штатных гильз на бронзовые.
2. Переделка шкворня УАЗа на подшипники подразумевает все вышеперечисленные операции, но с заменой шарниров поворотных кулаков для установки подшипников (старые срезаны, новые приварены). В результате машина «ездит» намного легче, но главный плюс — большой ресурс (в среднем 100000 км). Оба варианта, подшипники или бронза, имеют смазочные каналы (масленки), что позволяет обслуживать (смазывать) этот агрегат, а значит, продлить срок его службы.
Замена колесика УАЗ Патриот
Многие владельцы УАЗов замечают, что даже новая машина рыскает, «ходит» по дороге или «плывет» по колее. Это связано с тем, что стандартный угол наклона колес составляет 1 °. После настройки в нашем сервисе этот показатель изменится на 9 °. Кастор также зависит от подъемной силы подвески (на поднятом автомобиле угол меньше). Делается это следующим образом: снимаются стандартные кулаки, просверливаются стандартные отверстия для крепления кулаков под болт 12 мм и повторно просверливаются со смещением, что дает недостающие 7-8 °. Попутно меняются пыльники поворотных кулаков и ШРУС. Старая смазка заменена на высокотемпературную, не смываемую водой, поворотные кулаки и шкворни промываются и очищаются от ржавчины. По желанию заказчика шкворни могут быть заменены на бронзовые или обслуживаемые подшипники.
Кузовной лифт УАЗ Патриот
Необходимо увеличить пространство между колесами и колесными арками, а также установить колеса большего размера (до 35х) без разрезания арок.С подъемником УАЗ кузов будет приподнят над рамой, что повысит вентиляцию кузова, тем самым защитит от коррозии и продлит срок службы кузова и рамы. Кузов УАЗ проходит в два этапа:
1. Корпус отворачивается от рамы, снимаются старые крепежные болты, просверливаются отверстия в корпусе под болт диаметром 12 мм (против старых 8,5 мм) и проставки полипропиленовые от 50 мм и выше устанавливаются, в зависимости от пожелания заказчика.
2. Удлинены ручки КПП и РК, переустановлены крепления тормозных шлангов, а также диффузор вентилятора. По желанию клиента можем изготовить усиление кузова.
Подвеска лифта УАЗ Патриот
В нашем сервисе мы предлагаем лифт подвески УАЗ. Это необходимо для установки колес большего диаметра и соответственно увеличения клиренса … Вариантов подъемника подвески на УАЗ несколько:
Бюджетный.Включает в себя:
- установка проставок под пружины
- установка проставок под пружины
- замена амортизаторов на усиленные
- установка дополнительных рессор на задний мост
Лифт профессиональный. Включает в себя:
- установка импортных рессор + 50мм с увеличенным ходом и жесткостью
- Замена задних рессор на многолистовых ведущих производителях
- Замена амортизаторов на иностранные с увеличенным ходом
Также можем предложить:
- Патриот
- Шумоизоляция салона УАЗ Патриот
- И многое другое, звоните!
Запишитесь на услугу!
Заказывая тюнинг своего УАЗ в нашем Автотехцентре, вы обращаетесь к профессионалам и любителям своего дела! Мы любим эту автомобильную марку так же сильно, как и вы, и мы также знаем, как улучшить эту машину для вас.
На нашем сайте вы можете ознакомиться с вариантами тюнинга автомобилей УАЗ и посмотреть, что у нас получится.
Здесь вы можете произвести тюнинг любой модели УАЗ … Позвоните нам прямо сейчас, если вы уже знаете, что вы хотите делать со своим автомобилем, или ознакомьтесь с популярными вариантами тюнинга УАЗ .
УАЗ Хантер | УАЗ Патриот | |||
---|---|---|---|---|
Работа | запчасти | Работа | запчасти | |
Подъем кузова | 10050 | 5000 | 10000 | 4000 |
Подвесной подъемник | 7050 | из 10000 | 7000 | из 17000 |
Установка демпфера рулевого управления | 2550 | из 5500 | 2500 | из 5550 |
Установка переднего силового бампера | 4500 | из 20000 | 4200 | из 20000 |
Установка заднего силового бампера | 4500 | из 20000 | 4000 | из 20000 |
Установка и изготовление порогов и защиты бензобака с армированием | NS | NS | из 20000 | 6500 |
Шумоизоляция корпуса | 25000 | 15000 | 30000 | 17000 |
Установка усиленного кожуха переднего моста | 1000 | 5500 | 1000 | 5500 |
Установка лебедки | 2100 | 4000 | 2000 | 4000 |
Соединение лебедки | 2550 | из 28000 | 2500 | из 28000 |
Отвод сапуна | 3500 | 3000 | 2500 | 3000 |
Установка шноркеля | 6000 | 7000 | 5100 | 7000 |
Установка защиты рулевых тяг | 2100 | из 4500 | 2100 | из 4500 |
Изменение угла ролика | 5100 | для рессорных автомобилей + 2100r | 5100 | для рессорных автомобилей + 2100r |
Усилитель передней оси | 13500 | 1000 | 13500 | 1000 |
Усилитель заднего моста | 13500 | 1000 | 13500 | 1000 |
Самоблокирующаяся установка | RZM / RPM 11500 | 18000 | RZM / об / мин 7000/9000 | 18000 |
Тюнинг автомобилей УАЗ включает в себя следующие услуги:
автоподъемник УАЗ (бодиборт УАЗ, лифт подвесной УАЗ)
Одним из основных элементов тюнинга автомобиля, особенно внедорожника, является подъемник, т. е.е. подъем автомобиля относительно дорожного покрытия.
Существует два типа лифта: боди-лифт (бодилифт) и подвесной лифт. Подробнее об этих вариантах ниже.
Самый простой и безопасный способ тюнинга — это боди-лифт или боди-лифт УАЗ , который осуществляется с помощью проставок между кузовом и рамой автомобиля. Основным способом увеличения проходимости автомобиля является подъемник или лифт подвески УАЗ … Существует множество способов регулировки люфта подвески в зависимости от конструкции автомобиля.Но люфт подвески влияет на устойчивость автомобиля, увеличивая его центр тяжести, тем самым уменьшая крен и делая автомобиль склонным к опрокидыванию. Для устранения этой проблемы применяется метод расширения колеи с помощью проставок колес. И самое главное, при подъеме подвески меняются углы наклона карданных валов.
Установка лебедки
Лебедка — важный элемент при тюнинге автомобилей УАЗ. Он используется, чтобы помочь автомобилю выбраться из ловушки бездорожья.
Лебедкиразличаются по принципу действия и бывают следующих типов:
Механические лебедки … Эти лебедки обычно устанавливаются на заводе и практически не нуждаются в настройке.
Лебедки электрические. Самый распространенный тип лебедок, устанавливаемый на любой тип автомобиля УАЗ. Эти лебедки отличаются простотой использования, простой конструкцией, с возможностью работы при выключенном двигателе. Главный недостаток — использование большого количества энергии автомобиля, поэтому необходимо дополнительно устанавливать аккумуляторные батареи.
Лебедки гидравлические. Эти лебедки отличаются высокой ценой, надежностью гидромотора, устойчивостью к перегрузкам и возможностью работы под водой. Но есть и минусы: малая скорость наматывания троса, нет возможности использовать лебедку при выключенном двигателе.
Установка передних и задних дисковых тормозов на оси автомобиля.
Дисковые тормоза улучшают движение автомобиля по бездорожью и по асфальту, делая торможение безопасным.
Установка воздухозаборника
Чтобы двигатель УАЗ не задыхался от воды при погрузке автомобиля под воду, необходимо поднять волну. Поскольку попадание воды в цилиндры двигателя очень критично для автомобиля. Для этого предусматривается введение шноркеля двигателя на крышу УАЗа.
УАЗсалон тюнинг
Включает в себя изготовление и установку кожаных салонов, установку теплоизоляции и звукоизоляции салона кузова.
Установка кенгурятника и бамперов.
Накладки на бампер устанавливаются на УАЗ для защиты автомобиля при движении по бездорожью и от столкновений с животными. Тюнинг бамперов УАЗ включает установку переднего и заднего бамперов для защиты автомобиля и установку дополнительного оборудования (для крепления запаски, крепления лебедки, буксирных проушин, фар, кронштейнов)
Светотехника (ксенон, биксенон)
Для повышения безопасности движения в сложных погодных условиях устанавливаются ксеноновые и биксеноновые фары.
Установка замка моста
Для повышения проходимости УАЗа устанавливают устройства с принудительной и автоблокировкой на гражданские, военные мосты, а также мосты «спайсеры».
Установка стеллажа и лестницы
Установка багажника на УАЗ позволит взять с собой в поездку много полезного (палатку, лодку, запаску). На багажник также можно установить дополнительное освещение.
Другие варианты тюнинга
Также к популярным вариантам тюнинга УАЗ относятся:
- Кузов-тюнинг
- Уплотнение вентиляционных, топливных, электронных и других систем автомобиля
- Установка систем навигации (GPS, ГЛОНАСС), систем связи
- Смазка всех узлов и агрегатов для увеличения срока службы
- Антикоррозийная обработка автомобиля
- Установка гидроусилителя
- Установка КПП-5
- Установка стеклоподъемников
- Установка демпфера рулевого управления
- Модернизация системы охлаждения двигателя
- Подрезка порогов
- и другие
Тюнинг УАЗ, выполненный в нашем автосервисе, повысит уверенность и надежность вождения. Модернизация УАЗа позволит использовать свой автомобиль для участия в трофи-рейдах, экспедициях, экстремальных видах спорта, а также для поездок на рыбалку и охоту.
Одним из направлений, в котором работает наш автосервис, является ремонт УАЗ всех модификаций (Патриот, Хантер, Буханка, Фермер, Профи, Карго), а также техническое обслуживание автомобилей данной марки и диагностика всех неисправностей. Большой опыт и собственные разработки позволяют нам предоставлять услуги УАЗ качественно и недорого.Мастерская ремонтирует все узлы и агрегаты автомобилей.
- Компьютерная диагностика двигателя и трансмиссии
- Ремонт коробки передач
- Ремонт подвески
- Ремонт двигателя
- Кузовной ремонт
- Ремонт рулевого управления и тормозов
- Ремонт электрооборудования
- Проведение планового ТО
- Кузовной ремонт и покраска
- Антикоррозийная обработка Автомобили УАЗ
нельзя назвать эталоном надежности, но при правильном обслуживании и своевременной диагностике и ремонте они не разочаровывают своих владельцев. Мы давно занимаемся ремонтом автомобилей, ведем статистику и анализируем причины обращения к нам в сервис УАЗ в Москве. Мы поделимся с вами некоторыми из них. Итак, накопленная статистика обращений в наш автосервис показывает, что чаще всего встречаются следующие проблемы и поломки:
- Регулировка и ремонт шкворней УАЗ
- Замена сцепления УАЗ Патриот
- Замена рулевых наконечников
- Антикоррозийная обработка
- Прошивка ЭБУ двигателя ЗМЗ
- Диагностика и ремонт электрики УАЗ Патриот
- Замена рессор на УАЗ Карго и Профи
- Ремонт ГРМ с заменой цепи на однорядную
- Замена сальника моста раздаточной коробки УАЗ
- Замена сальников двигателя
- Замена приводных ремней двигательных агрегатов
Почему выбирают наш сервис УАЗ
Благодаря накопленному опыту, наша диагностика неисправностей и своевременная замена изношенных деталей позволяет нашим клиентам уверенно использовать УАЗ на дороге и бездорожье каждый день.
Ремонт и обслуживание УАЗпроводят опытные мастера с большим опытом работы и солидным практическим опытом. Все работы выполняются профессиональным инструментом и оборудованием.
Постоянно пополняемый склад запчастей, технических жидкостей и расходных материалов УАЗ позволяет провести ремонт в кратчайшие сроки, без заказов и ожидания доставки.
Используем проверенные и оригинальные запчасти УАЗ, качественные расходники.
Гарантия на все выполненные работы.
Обратившись в Мастерскую «Наша4х4», Вы всегда получите качественный сервис на УАЗ в Москве!
Регулировка развала УАЗ Патриот. Неисправности, влияющие на управляемость и курсовую устойчивость УАЗ Патриот
Каждый автовладелец слышал такое понятие, как регулировка углов установки колес, не раз. Эти сроки означают необходимость ремонта, который может понадобиться в любой момент. Связана такая необходимость ремонта при некачественном дорожном покрытии или эксплуатации автомобиля в тяжелых условиях бездорожья. Собственно внедорожник УАЗ Патриот рассчитан на столь агрессивные условия эксплуатации, поэтому каждому автовладельцу вездехода необходимо не только знать, что такое углы установки колес, но и уметь вносить корректировки своими руками.
Назначение схождения
Необходимость проверки и регулировки схождения, а также развала возникает после ремонтных работ … Вам также следует посетить СТО после того, как автомобиль на скорости наездит на большие ямы или неровности. , которые приводят к нарушению целостности шасси.Но даже если автомобиль УАЗ Патриот эксплуатируется исключительно на ровных дорогах, то даже в этом случае необходимо периодически посещать СТО или самостоятельно регулировать схождение развала.
Еще один признак перекоса — неравномерный износ протектора переднего колеса. Если вы заметили, что протектор съеден с одной стороны, то срочно нужна регулировка.
Схождение — параметр, при котором колеса находятся во взаимном положении относительно друг друга. При нарушении этого параметра определяется несимметричное положение колес относительно друг друга.При этом они разложены в разные стороны, что негативно сказывается на шасси автомобиля и резине.
Специальное приспособление для регулировки (линейка)
Развал и развал — это два совершенно разных параметра, но они выполняются совместно на СТО. Нетрудно узнать, что на внедорожнике УАЗ Патриот требуется регулировка схождения. Для этого нужно выехать на ровную ровную колею и отпустить руль на скорости 60-80 км / ч.При этом, если машина собирается ехать в любом направлении, то срочно требуется регулировка. В противном случае несвоевременная регулировка приведет к выходу из строя узлов подвески УАЗ Патриот. Но, как известно, шины первыми несут на себе весь удар такой неисправности. Все начинается с быстрого стирания протекторов на той или иной части резины. К тому же это негативно сказывается на колесных дисках, наблюдается их кривизна. Чтобы наглядно представить, что такое изгиб, а что конвергенция, ниже представлен набросок.
Развал — это угол, на который плоскость колеса отклоняется от вертикали. Развал на УАЗ Патриот не регулируется — выполняется только регулировка, ремонт или замена шкворней.
Саморегулировка
Углы развала и схождения внедорожника UAZ Patriot можно регулировать самостоятельно в домашних условиях, экономя при этом значительную сумму денег. Кроме того, данную процедуру рекомендуется проводить периодически, но не реже 1-2 раз в год. Это убережет вашу машину от серьезных поломок и необходимости покупать новые шины.
Итак, если вы решили, что вам нужно отрегулировать развал и схождение автомобиля, то первым делом убедитесь, что шасси работает правильно. Если возникла необходимость в ремонте или замене деталей подвески, то регулировать углы установки колес просто бессмысленно.
Выяснив, что ходовая часть в ремонте не нуждается, можно переходить к процедуре регулировки углов установки колес. Для начала нужно найти ровное место, где будут проводиться подобные мероприятия. Внедорожник UAZ Patriot следует освободить от лишнего веса и проверить давление в шинах.Это очень важно, потому что эти параметры могут стать некорректными.
Использование штангенциркуля в измерениях
Приступаем к работе по регулировке углов установки колес и выполняем следующие действия:
- Изначально необходимо установить руль в прямом положении, тем самым выровняв колеса .
- Перед регулировкой скатывания необходимо сделать отметки мелом на внутренней стороне колеса спереди. Метки следует наносить как можно ближе к дискам.
- Нужно взять специальную планку (линейку), чтобы измерить расстояние между внутренней поверхностью покрышек.
- Линейка должна находиться между двумя колесами в отмеченных точках. При этом линейка не должна касаться деталей автомобиля.
- Нужно зафиксировать расстояние на линейке.
- Теперь нужно подкатить машину вперед и измерить линейкой расстояние сзади от колес по тем же точкам. При этом линейка не должна касаться корпуса и деталей подвески.
- Показания проверены.
- Необходимо, чтобы при замере расстояние в передней части было на 1-1,5 мм меньше, чем в задней.
- Если расстояние между колесами в заднем положении меньше, чем в переднем, то требуется удлинить рулевые тяги, выровняв значения.
- Если значения наоборот больше, то стержни следует укоротить.
- Если отклонения не превышают 1,5 мм, то регулировку углов установки колес можно считать выполненной.
Правильная установка колес — один из важнейших факторов обеспечения нормальной управляемости, устойчивости и устойчивости автомобиля при движении по прямой и в поворотах. Параметры геометрии подвески, оптимальные для каждой модели, закладываются еще на этапе проектирования. Установленные значения углов установки колес могут изменяться и требуют периодической корректировки в связи с естественным износом узлов и элементов шасси или после ремонта подвески.Также углы следует корректировать при внесении изменений в подвеску автомобиля, например, с лифтом.
Типы основных углов установки колес автомобилей
Параметр | Ось автомобиля | Параметр регулируемый для УАЗ | Что влияет на |
---|---|---|---|
Угол развала (развала) | Передняя Задняя | № | Устойчивость на поворотах Преждевременный износ шин |
Угол схождения (Toe) | Передняя Задняя | Есть | Устойчивость при движении по прямой Преждевременный износ шины |
Угол бокового поворота (KPI) | Передний | № | |
Угол продольного наклона оси вращения (Caster) | Передний | № | Стабилизация автомобиля при движении |
Радиус очистки | Передний | № | Стабильность автомобиля при торможении Стабилизация автомобиля при движении |
История
Как все началось?
Автомобиль был прямым наследником телеги. Помните, как это называлось на заре автомобилизации? — Бездельник. Именно конструкция лафета легла в основу первых автомобилей.
Однако автомобиль отличается от телеги тем, что его не тянут, а движут сами. Что будет, если такую тележку не тащить, а толкать, и при этом одно колесо наезжает на небольшое препятствие? Например, галька или выбоина на дороге?
В этом случае система выходит из устойчивого состояния (прямолинейное движение) — передняя ось резко разворачивается .Это происходит из-за большого плеча .
Как с этим бороться? Первая мысль — добиться равного нулю плеча вкатывания с помощью отдельных управляемых осей для каждого колеса. Что-то вроде этого.
Допустим. Тогда ни один кирпич или дыра на дороге не сможет повернуть колесо вокруг оси вращения. Кстати, в этой конструкции появился продольный наклон оси вращения колеса (кастор), который на тот момент уже применялся в конструкциях велосипедов.Однако машины стали тяжелее, а их шины шире, и это решение начало вызывать проблемы. Дело в том, что водителю очень сложно повернуть руль такой машины на месте или на небольшой скорости из-за увеличенного веса машины и ширины профиля ее покрышек. Усилителей руля в то время не было, поэтому конструкторы решили сделать обкатку не нулевой, а примерно 25% ширины профиля шины.
Теперь при наезде на препятствие крутящий момент по сравнению с тележкой уменьшился на несколько порядков, а усилие при повороте колеса стало в несколько раз меньше, чем при нулевом плече, потому что теперь при повороте колесо не поворачивается вокруг центра пятна контакта покрышки, а катится хоть и по небольшому, но радиусу.
Но при наличии хоть и небольшого, но все же плеча каждое колесо стремится развернуться наружу даже при движении по ровной дороге (без камней и ям). Чтобы уменьшить крутящий момент, вызываемый заплечиком, колеса устанавливают не прямо, а под определенным углом. Этот называется углом схождение … Сейчас крутящий момент компенсируется схождением колес, но сами колеса, как говорится, плуг.
Теперь настало время развал … Если «пахотное» колесо наклонить наружу, то из-за упругой деформации шины колесо в пятне контакта с дорогой примет форму сильно усеченного конуса, который будет катиться по дуге. Теперь, по сути, перед нами не «пахотные» цилиндры-колеса, а два усеченных конуса. А из-за того, что у этих «конусов» есть и носок, и изгиб, их беговые дорожки направлены прямо на .
Но теперь, после поворота руля, колеса «не хотят» возвращаться в прямое положение, да и то, что все время приходится «ловить» это самое прямое положение.Положительная касторка здесь немного помогает. Что делать?
Эта задача решилась просто — мы наклонили ось вращения колеса в поперечной плоскости (угол β). Теперь при повороте колеса передняя часть машины будет ascend … Руль станет немного тяжелее, но при движении машины колеса будут стремиться принимать прямое положение, как говорится, автоматически. .
Со временем скорость машин увеличилась и потребовалась динамическая стабилизация — чтобы колесо на скорости само возвращалось в исходное положение, если по какой-то причине отклоняется. Для этого введен продольный угол наклона оси вращения — caster … (принцип колеса рояля)
В динамике колесо стремится занять наиболее устойчивое положение, которое находится за осью.
Теперь при повороте боковая реакция дороги применяется сзади (спасибо заклинателю!) Попытайтесь вернуть колесо на место.
Более того, если на автомобиль действует поперечная сила, не связанная с поворотом (например, вы едете по склону или при боковом ветре), то ролик обеспечивает при случайном отпускании руля плавное разворот автомобиля «под гору» или «по ветру» и не дает опрокинуться.
Сейчас примерно то же, но более официально:
Развал — это угол, образованный средней плоскостью колеса и вертикалью, проходящей через пересечение средней плоскости колеса и опорной поверхности. Различают положительный и отрицательный развал:
положительный (+ ) — когда верхняя часть колеса наклонена наружу (от кузова автомобиля)
отрицательная (-) — когда верхняя часть колеса наклонена внутрь (в сторону кузов автомобиля)
Конструктивно развал образован положением ступицы в сборе и обеспечивает максимальной площади пятна контакта шины с дорогой. В случае двойных поперечных рычагов положение ступицы определяется верхними и нижними поперечными рычагами. В стойке Макферсон на развал влияют нижний рычаг и стойка. Отклонение значений угла развала от нормы влияет на автомобиль следующим образом:
+ хорошая устойчивость авто в поворотах
— ухудшается сцепление с дорогой при движении по прямой
— повышенный износ внутренней стороны шины
Положительный угол слишком большой:
+ хорошее сцепление
— ухудшается устойчивость в поворотах
— повышенный износ внешней стороны шины
Для автомобилей УАЗ угол развала установлен жестко и составляет:
для УАЗ-452 и УАЗ-469 : 1 ° 30 + -15 «
для УАЗ Патриот и УАЗ Хантер с мостами типа Spicer : 1 °
Схождение — угол между продольной осью автомобиля и плоскостью вращения колеса.Также его можно определить как разницу в расстоянии между передней и задней стенками колесных дисков (на рисунке это значение A минус B). Таким образом, схождение можно измерять в градусах или миллиметрах.
Различают полную и индивидуальную конвергенцию. Индивидуальный схождение рассчитывается отдельно для каждого колеса. Это отклонение плоскости его вращения от продольной оси симметрии транспортного средства. Схождение рассчитывается как сумма индивидуальных углов схождения левого и правого колес одной оси.Аналогично определяется общая сходимость в миллиметрах.
При положительном схождении колеса взаимно поворачиваются внутрь по ходу движения, при отрицательном (схождение) — наружу.
Отклонение значений угла схождения от нормы влияет на автомобиль следующим образом:
Слишком большой отрицательный угол:
— ухудшение сохранения траектории движения
— повышенный износ шин с внутренней стороны
— острая реакция автомобиля на рулевое управление
Слишком большой положительный угол:
— сохранение траектории движения ухудшается
— повышенный износ шин снаружи
Схождение на УАЗ регулируемое и для легковых автомобилей (Б-А)
УАЗ-452 , УАЗ-469 : 1. 5-3,0 мм . (23 «+ — 0,8»)
УАЗ Патриот , УАЗ Хантер с мостами Спайсера: 0,5-1,5 мм (от 0 ° 3 «04» до 0 ° 9 «12»)
Поперечный угол наклона оси вращения колеса
Боковой угол наклона оси вращения (англ. KPI) — угол между осью вращения колеса и перпендикуляром к опорной поверхности. Благодаря этому параметру при повороте рулевых колес кузов автомобиля поднимается, в результате чего возникают силы, стремящиеся вернуть колесо в прямолинейное положение.Таким образом, KPI оказывает существенное влияние на устойчивость и устойчивость автомобиля при движении по прямой. Разница в значениях углов бокового наклона правой и левой оси может привести к заносу автомобиля в сторону с большим наклоном. Этот эффект также может появиться, если нормальные значения других углов установки колес совпадают.
Для автомобилей УАЗ угол бокового наклона установлен жестко и составляет:
УАЗ-452 , УАЗ-469Б : 5 ° 30 « + — 0 ° 30″
УАЗ-469 с портальными мостами: 8 °
УАЗ Патриот , УАЗ Хантер с мостами Spicer: 8 °
Угол наклона оси вращения колеса
Продольный угол наклона оси вращения (англ. Caster) — угол между осью вращения колеса и перпендикуляром к опорной поверхности в продольной плоскости транспортного средства. Различают положительные и отрицательные углы наклона оси вращения колеса.
Положительный ролик способствует появлению дополнительной динамической стабилизации автомобиля при движении на средних и высоких скоростях. В то же время на малой скорости ухудшается недостаточная поворачиваемость.
Угол наклона шкворня для автомобилей УАЗ установлен жестко.
для УАЗ-452 , УАЗ-469 , УАЗ-469Б : 3 ° + -0 ° 30 «
для УАЗ Патриот , УАЗ УАЗ с мостами Spicer: 5 ° -1 °
Помимо вышеперечисленных параметров для передней оси большое значение имеет еще одна характеристика — приработка плеча … Это расстояние между точкой, образованной пересечением оси симметрии колеса и опоры. поверхность и точка пересечения линии поперечного наклона оси вращения и опорной поверхности. Плечо вкатывания положительное, если точка пересечения поверхности и оси вращения колеса лежит справа от оси симметрии колеса (нулевое плечо), и отрицательное, если оно расположено слева от Это. Если эти точки совпадают, то плечо приработки равно нулю.
Этот параметр влияет на устойчивость и управляемость колеса. Оптимальное значение для современных автомобилей — нулевой или положительный обкатка. Знак обкатки определяется развалом, поперечным наклоном оси поворота колеса и вылетом колеса.
Автопроизводителине рекомендуют устанавливать колесные диски с нестандартным вылетом, так как это может привести к изменению установленного плеча приработки на отрицательное значение. Это может серьезно повлиять на устойчивость и управляемость автомобиля.
Частично использованы материалы из статьи Алексея Требунских
Одной из причин неудовлетворительной управляемости и курсовой устойчивости автомобилей УАЗ-3163 Патриот могут быть неисправности в рулевом управлении или наличие люфтов и люфтов в шарнирных узлах.
Неисправности, влияющие на управляемость и курсовую устойчивость УАЗ Патриот.Одна из возможных неисправностей, это завышенный момент вращения вала сошки рулевого механизма при отпускании первичного вала — для УАЗ-3163 Патриот он должен быть в пределах 2,5-3,5 кгс / м.
Суммарный момент трения при повороте управляемых колес при отключенном рулевом механизме не должен превышать 12 кгс / м. Этот момент обеспечивается регулировкой шарнирных узлов, наличием достаточного количества смазки в шарнирных узлах, наконечниках рулевых тяг, шарнирах равных угловых скоростей, ступицах колес.
Если поворотный кулак разбирался с заменой гильз, шкворней и т. Д., То при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с поворотным кулаком. корпус, чтобы предотвратить смещение шаровой опоры. Момент поворота шаровой опоры в любом направлении относительно общей оси шарниров должен быть в пределах 1,0-1,5 кгсм.
Управляемость и курсовая устойчивость автомобиля могут быть неудовлетворительными также из-за неисправности в виде заниженных значений углов продольного наклона, угла поворота колес.На полностью груженом автомобиле по заводским требованиям продольный угол должен быть не менее 6 градусов для УАЗ Патриот. Разница углов продольного наклона шкворней должна быть не более 1 градуса. Уменьшение этих углов может происходить из-за подъема подвески автомобиля.
Плохая управляемость также может быть связана с плохо закрепленным стабилизатором поперечной устойчивости или недостаточным моментом затяжки болтов и гаек продольных и поперечных тяг передней подвески — требуемый крутящий момент должен быть в пределах 14-16 кгс / м.Момент затяжки гаек концов рулевых тяг должен быть в пределах 4,9-6,9 кг / м, а момент затяжки болтов крепления рулевого механизма к раме — 5,6-8,0 кг / м.
Также, люфт в: Концы рулевых тяг,
— крестовины и шлицы рулевого вала,
— рулевой механизм с положением управляемых колес, соответствующим движению по прямой,
— шарниры пальцев концов рулевых тяг с сошками, кованым рычагом, кулаками шарнирными,
— шарнирными узлами и ступицами колес.
Неправильно отрегулированный схождение передних колес также может повлиять на управляемость и курсовую устойчивость автомобиля, для оси такого типа оно должно быть в пределах 0 ° 1’32 » — 0 ° 4’36 » для каждого колеса. или всего от 0 ° 3’04 » до 0 ° 9’12 ». При отсутствии специального стенда допускается проверка и регулировка углов установки колес на внутренних поверхностях покрышек.
Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также для равномерного износа шин во время эксплуатации.
Проверка и регулировка углов установки колес проводится на специальных стендах в соответствии с инструкциями по их эксплуатации.
Расхождение между фактическими значениями, измеренными на автомобиле, и эталонными значениями, указанными ниже, можно объяснить износом и деформацией деталей подвески, деформацией кузова.
Замена или ремонт деталей подвески может привести к изменению углов установки колес, поэтому проверка углов установки колес после выполнения этой работы является обязательной.
Проверка схождения выполняется путем измерения расстояния между средними частями боковин шины. Расстояние A
Между передними колесами должно быть на 0,5-1,5 мм меньше расстояния V между задними колесами.
Схождение передних колес регулируется изменением длины рулевой тяги.
Выполните следующие действия, чтобы отрегулировать схождение.
Ослабьте стопорные гайки и поверните регулировочную штангу, пока колеса не будут выровнены правильно, затем затяните стопорные гайки.
Проверка углов максимального поворота колес проводится на стенде.
Угол поворота правого колеса вправо (левого колеса влево) должен быть в пределах 26-27 °.
Отрегулируйте углы поворота передних колес поворотом стопорного болта 1 , предварительно ослабив затяжку стопорной гайки 2 .
Для полноценной работы с AutoDots ваш браузер должен поддерживать JavaScript. Включите в настройках.
- 5
г. Москва, ул. Авиаторов, 13с6 - 5
Москва, улица Нижние Поля, 29с16 - 5
Москва, Мичуринский проспект, 31к7 - 5
Мытищи, Новомытищинский проспект, вл5 - 5
Москва, Причальный проезд, 8с17 - 5
Одинцово, Можайское шоссе, 10 - 5
Москва, улица Пяловская, дом 7 - 5
Москва, Варшавское шоссе, 170Г, а / я 30 - 5
Москва, Походный проезд, 5к1 - 5
г. Москва, ул. Совхозная, 10Ас2 - 5
Щербинка, Симферопольское шоссе, 16 - 5
Москва, улица Сталеварова, 14с1 - 5
Москва, Шоссейный проезд, 10к1 - 5
Москва, Заваруевский переулок, 32с4 - 5
Красногорск, улица Вокзальная, дом 37 - 5
Балашиха, улица Автозаводская, 50А - 5
Московская область, п.Барвиха, Подушкинское шоссе, 41 - 5
село Мильково - 5
Москва, МКАД, 78-й километр, вл2 - 5
Москва, улица Горбунова, 12к2с2 - 5
Москва, улица Садовники, 11Ак1 - 5
Мытищи, ул. Стрелковая, а / я 88 - 5
Балашиха, Носовихинское шоссе, 26 - 5
Балашиха, улица Керамическая, 2А - 5
Москва, Днепропетровский проезд, 7 - 5
г. Долгопрудный, ул. Летняя, 3А - 5
Москва, Касимовская улица, 2 - 5
г. Москва, ул. Южнопортовая, 9с2 - 5
г. Москва, ул. Полярная, д. 39 - 5
Москва, Профсоюзная улица, 145 - 5
Балашиха, проспект Ленина, 73 - 5
г. Москва, Варшавское шоссе, 265/90 - 5
Котельники, Промзона ул. Силикат, 9/1 - 5
г. Москва, ул. Новоостаповская, 6Ас12 - 5
Москва, улица Плеханова, 10 - 5
Москва, Озерная улица, 46к2 - 5
г. Москва, ул. Совхозная, 10Ас9 - 5
Москва, улица Перовская, дом 71 - 5
г. Люберцы, Егорьевское шоссе, 7Б - 5
Москва, Сосновая аллея, 4с3 - 5
г. Москва, Каширское шоссе, 67с5 - 5
г. Люберцы, ул. 65 лет Победы, 1литП - 5
г. Москва, ул. Авиамоторная, д. 67 / 8с - 5
Москва, Путевой проезд, 13с4 - 5
Москва, Минская улица, дом 1М - 5
г. Химки, Куркинское шоссе, 13к2с1 - 5
Балашиха, шоссе Энтузиастов, вл1 - 5
Москва, Проектируемый проезд д.6604 - 5
Москва, Волгоградский проспект, 32к11
Развал схождения УАЗ в Москве — цены
- Здравствуйте уважаемый Виталий!
Спасибо за проявленный интерес к AutoGERMES!
Стоимость развала на 2 оси 3200 руб.
Ближайший вход в техцентр Сормовская 21а — 28.08.19 с 15:00.Обращаем ваше внимание, что в настоящее время для владельцев автомобилей УАЗ в нашем автосалоне действует следующее предложение:
СПЕЦИАЛЬНОЕ ПРЕДЛОЖЕНИЕ АНТИКОРРОЗИОННОГО ПОКРЫТИЯ КОЛЕСНЫХ АРКИ АВТОМОБИЛЕЙ С ПРОБЕГОМ!
Колесные арки — одна из самых уязвимых частей автомобиля.
Они наиболее подвержены ударам в воде и абразивному износу. В зимний период подвержены воздействию «соляного тумана», возникающего из-за использования реагентов.Арки также являются основным источником шума в салоне. Через них передается вибрация, которая превращается в гул, раздражающий водителя и пассажиров.
Комплексный сервис по обработке колесных арок решает сразу несколько проблем:
Снижает шум на 4 дБ (ДВА раза)
— предотвращает образование ржавчины и блокирует уже начавшиеся очаги коррозии
— защищает поверхность от дорожного гравияДля обработки колесных арок мы используем антишумные автопрепараты PRIM RS. Они специально разработаны для автомобилей с пробегом и образуют прочный защитный слой со сроком службы до 12 лет.
Услуга по нанесению звукоизоляции — это не только комфортное вождение, но и разумная инвестиция в будущее вашего автомобиля.
Стоимость заявки 6500 руб.
Приглашаем Вас посетить наш дилерский центр «АвтоГЕРМЕС», расположенный по адресу:
Сормовская 21 а.
Для гарантированного посещения нашего автосалона в удобный день и время предлагаем воспользоваться услугой предварительной записи на сервисное обслуживание по общему телефону компании «АвтоГЕРМЕС».Будем рады видеть Вас в автосалоне АвтоГЕРМЕС по адресу: г. Москва, ул. Сормовская, 21а, корпус 9!
Время работы: Технический центр
Пн — Вс с 8:00 до 21:00
Схема проезда: - добрый день сходство развал от 2000 руб если все нормально крутится без доработок
- на две оси стоимость 3000 руб.
- Добрый вечер! Спуск обвала 2025 рублей Запись по телефону с 9-00 до 20-00
- Иди к черту мусор, не надо
- Максим: Мусор — ваша услуга. И механика там практическая, а администрация — это козлы, упавшие с гор.
- Иди и укради
- Максим: Зачем воровать?
- Стоимость регулировки 1-й оси 1600 руб., Запись по телефону.
- в понедельник можно, цена 2000 руб
УАЗ Патриот 2014, схождение
Николай: Стоимость ремонта развала схождения
- одна ось 1500
- Добрый день, уважаемый клиент.Мы рады, что Вы обратились в FIT Service по этому поводу! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно требует ремонта или замены, это сэкономит вам деньги и время. Напоминаем, что на все запасные части, купленные и установленные у нас, предоставляется гарантия сроком 1 год.Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Мы также всегда рады вашему телефонному звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.
- Доброе утро. Развал-конвергенция стоит 2050 руб. Запись по телефону
УАЗ Хантер 2011, схождение
Владимир: Звонил сделать сход после замены пинов
- Москва, Ольминский проезд, 6с1
от 1800 стр. УАЗ Патриот 2015, схождение
Артем: Собрание развала. Срочно.
- Добрый день) сходство развал 1500
- 2200 работает на схождение развала
- Здравствуйте, Артем, мы временно этим не занимаемся.
- Позвоните
- мы можем сделать развал только в субботу
- Здравствуйте, Артем! Стоимость развала — 2000 руб. За одну ось, 2500 руб. За 2 оси. Сообщите нам, что вы из Autotochek, будет предоставлена скидка 10%.Автосервис «GoodZone» г. Балашиха, ул. Звездная, вл1,
УАЗ 3163 2017, схождение
Максим: Цена и, возможно, дополнительные работы ..
- 2500 рублей
- Доброго времени суток!
Если нужно доп. ремонт, тогда и ваши запчасти понадобятся.
Ориентировочная стоимость около 2500 рублей.
Гарантия 14 дней.
Необходимо заранее зарегистрироваться.
УАЗ 3741 2016, схождение
Владимир: спуск развал цена за уаз буханку
- Доброго времени суток!
Стоимость работы 1600 руб.
Позвоните нам! - Привет 2000 р
- Доброго времени суток!
Стоимость работы 1600 руб.
Позвоните нам! - Доброго времени суток! Стоимость развал-схождения 3000 руб. Записаться в техцентр можно по телефону. С уважением, группа компаний АвтоГЕРМЕС!
- Доброго времени суток!
УАЗ 3163 2015, схождение
Алексей: Сделайте подобный развал.
- 1600-00 РУБЛЕЙ
- Здравствуйте, увы, мы временно этим не занимаемся.
- Делаем, звоним
- 1200 рублей
- Здравствуйте, развал вашей машины обойдется от 1500р в зависимости от того, как пойдут болты
- Добрый день, Алексей.
Без подъемника кузова в стандартной комплектации подобие развал обойдется в 2500 руб.
Сообщите нам, что вы из Autotochek и получите скидку 10%.
Автосервис «GoodZone» г. Балашиха, ул. Звездная, вл1
,
УАЗ Патриот 2012, схождение
Евгений: схождение на автомобиле УАЗ Патриот
- Добрый вечер! Выполняем работы по запросу.Стоимость работ 2000р за одну ось, 3000р за две оси.
УАЗ Патриот 2006, схождение
Александр: Сделайте схождение на УАЗ патриот 2006г.
- Автосервис «Бош Авто Сервис h3O-авто Алексеевская»: Большое спасибо за обращение. Мы будем рады проконсультировать Вас по телефону: ежедневно с 9.00 до 21.00
- Регулировка развала схождения — 2500
- Александр: На УАЗе делается только схождение, вы предлагаете цену за весь комплекс работ обычной легковой машины.
УАЗ Патриот 2015, схождение
Дмитрий: Крах конвергенции. Территориально Южный административный округ, Ювао
- Доброго времени суток! На сегодняшний день стоимость обвала акции составляет 990 руб. Узнать подробную информацию и записаться в техцентр можно по телефону. С уважением, группа компаний АвтоГЕРМЕС!
- Доброго времени суток! Для уточнения возможности и стоимости выполнения работ — звоните нашему мастеру-приемнику
А также посетите наш сайт и группу ВК для дополнительной информации
https: // xn —- 7sbbi1a3brl.xn — p1ai /
УАЗ 3160 2012 г., схождение
Valentine: отрегулируйте носок
- Доброго времени суток! Стоимость работ 1500 руб. Записаться в удобный для вас техцентр можно по телефону. С уважением, группа компаний АвтоГЕРМЕС!
- Доброго времени суток!
Мы будем рады более подробно ответить на Ваш запрос на обслуживание автомобиля. Для этого просим вас перейти по ссылке на наш сайт.
Имеется удобная форма заявки на ремонт автомобиля, в течение часа вы получите ответы от автосервисов с предложениями по обслуживанию автомобилей.
Также вы можете ознакомиться на главной странице с разделом «Лучшие скидки» и написать в конкретный автосервис.
Благодарим за запрос, будем рады помочь с оформлением заявки на уремонт по номеру:
Команда - Так же вы можете ознакомиться с разделом «Лучшие скидки» на главной странице и написать в конкретный автосервис. Александр: Добрый день! Вам нужно произвести развал на ливтованной буханке, с нестандартными колесами. Интересует стоимость работ и время, которое займет процедура… Заранее спасибо!!! сообщение по почте !!!)))
- Доброго времени суток!
В этом случае на машине ВАЗ 2104 развал обойдется в 1200р.
Сообщаем Вам, что техцентр по переулку Духовского, 17 А переехал на Варшавское шоссе, 125, строение 19
Узнать подробную информацию и записаться в техцентр можно по телефону. С уважением, группа компаний АвтоГЕРМЕС!Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
Мы принимаем клиентов по предварительной записи. - Приносим свои извинения, ответ был отправлен вам по ошибке!
Ответ на ваш вопрос: Для автомобиля в данной версии нет технической возможности регулировать УУК. С уважением, группа компаний АвтоГЕРМЕС!И, наконец, сведения. Речь идет об общем схождении (сумма углов между продольной осью машины и плоскостью, проходящей через центр правого и левого колес). Сначала передние колеса.Положительный схождение — устойчивость на высоких скоростях, а недостаток — повышенная недостаточная поворачиваемость. Плюс отрицательного схождения — улучшенная реакция колес на движение руля, а минус — быстрый износ резины, перенос неровностей дороги на руль или просто «биение». Что касается задних колес, то здесь ситуация практически такая же. Если сделать отрицательный носок, то машина будет склонна к заносу. Самое оптимальное — вести машину с нулевым схождением по обеим осям.
От геометрии колес зависит жизнь водителя. Неправильный развал УАЗа сильно меняет ходовые качества автомобиля. Москва, как крупный город с тяжелыми условиями движения, делает развал на спуске по-прежнему финансово емкой проблемой — при неправильных настройках шины быстро изнашиваются. Компьютерный спуск развал УАЗ, а точнее современные услуги по диагностике и регулировке геометрии колес — занятие, требующее высокой квалификации и точного оборудования.Не каждый техцентр качественно проведет обвал.
Рабочее место специалиста по развалкам УАЗ должно обеспечивать горизонтальное положение автомобиля при регулировке углов и установке колес, равномерную нагрузку подвески. К сожалению, средний подъем всегда немного перекошен, иногда на несколько градусов. Так ли безобидно, если прогиб подвески при незначительных перекосах подъемника практически отсутствует? Нет, даже 1-2 градуса «негоризонтального» лифта приводят к 1-2 градусам погрешности измерений из-за гравитационного принципа измерений большинства стендов.Учитывая, что, например, полный допуск на развал колес для современных автомобилей не превышает 30 минут (полградуса), то погрешность подъема в 1-2 градуса фатально повлияет на результаты замеров и регулировок.
Что указывает на необходимость проведения подобной развале УАЗика?
… Произошел занос или изменилось положение руля при движении по прямой.
… Машина плохо держит дорогу (рыщет).
- Доброго времени суток!
УАЗ Патриот 2016, схождение
Виталий: Преобразование развала на 2 оси, после замены шкворней.
Максим: схождение колес.
Андрей: конвергенция уаз патриот адресная цена
Передняя подвеска Буханка УАЗ схема.Передний мост УАЗ «Буханка»: Устройство и управление
.Подробно: ремонт ходовой буханки УАЗ своими руками от настоящего мастера для сайта сайт.
Отремонтировать передний мост УАЗ Буханка и УАЗ 469 своими руками может любой автомобилист. Работа эта несложная. Конструктивно обе эти модели похожи. Особенно это касается подвески. Конструкция рамы означает легкий демонтаж переднего моста и высокую надежность автомобиля. Есть некоторые отличия в рессорной подвеске и рессорной подвеске.Но эти особенности не сильно влияют на сложность работы.Для ремонта почти не нужны специальные инструменты. Вся работа проводится с минимальным набором инструментов, доступным каждому водителю.
Ремонт переднего моста УАЗ Буханка и УАЗ 469 своими руками в несложном виде. Чаще всего во время эксплуатации необходимо проводить различные профилактические работы. Как правило, они не требуют снятия и разборки моста. В перечень мероприятий по уходу входят:
- Шкворни проверены на зазоры;
- Резьбовые соединения необходимо периодически подтягивать;
- Сходимость проверена;
- Требования таблиц смазки деталей выполнены.
Обязательно визуально осмотреть основные компоненты. Особое внимание уделяется исправности болтов крепления. Все запорные элементы также должны быть надежно усилены. Проверить угол максимального поворота колес. Он не должен превышать 28 градусов. Если показатели отличаются от указанных, необходимо произвести корректировку. Кроме того, всегда проверяйте, что шкворни надежно затянуты и работают. Несвоевременное устранение мелких неисправностей может привести к необходимости капитального ремонта переднего моста.
Ремонт данного агрегата начинается с демонтажа моста. На буханке и «козочке» эти работы выполняются идентично. Есть лишь незначительные отличия. При выполнении ремонтных действий нужно соблюдать предельную осторожность. Удаление моста состоит из ряда простых шагов:
- Для начала убедитесь, что автомобиль неподвижен. Для этого устанавливаются противооткатные тормозные колодки;
- Далее на «козочке» отсоединяются тормозные магистрали от шлангов.На Буханке трубы имеют переходные патрубки. В этом случае шланги отсоединяются от форсунок;
- Снимите гайки крепления нижних чашек амортизатора. Этот элемент одинаков на обеих машинах.
- Далее откручиваем болты, соединяющие фланец ведущей шестерни и передний кардан. Перед этим нужно залить резьбовое соединение WD-40;
- Снимите упор сошки. Закручена гайка на шаровом пальце;
- Открутите гайки, которыми крепятся пружинные трапы.Разобрать их с накладками;
- Поднимут раму перед автомобилем, раскатят мост.
Некоторые автомобили УАЗ 469 комплектуются рессорами. В этом случае предпоследний элемент будет выглядеть немного иначе. Предпоследним действием снимается стабилизатор поперечной устойчивости, отсоединив его от продольных рычагов подвески. Рычаги и траверсы откручиваются от кронштейна.
Ремонт … После разборки все детали промываются в бензине и смазываются.Неисправные заменяются новыми. Сборка происходит с точностью до наоборот, при этом необходимо уточнить некоторые нюансы процесса.
При замене шарнирных втулок именно в шарикоподшипнике после запрессовки их необходимо подтянуть на 25 мм. Поместите внутрь смазку. Ремонт передней оси УАЗ Буханка и УАЗ 469 своими руками не так уж и сложен, но нужна аккуратность. Например, при установке шарового уплотнения кольцо для него необходимо пропитать горячим маслом.После сборки работоспособность моста проверяется на стенде.
УАЗ 452 «Буханка» — довольно надежный советский полноприводный внедорожник. Основные поломки этого автомобиля связаны с утечками смазочных жидкостей из двигателя, коробки передач (КПП), переднего и заднего мостов, шарниров равных угловых скоростей (ШРУС) и ступиц. Основная причина образования таких протечек заключается в том, что материал, из которого изготовлены оригинальные уплотнения и прокладки вышеуказанных узлов, частично корродировал под воздействием современных смазочных жидкостей.Из-за плохой смазки движущиеся металлические части подвержены сильному износу и должны периодически заменяться. Не реже одного раза в год необходимо проводить профилактическое обслуживание УАЗ 452, менять протекающие сальники и прокладки, регулировать сцепление.
Проблема в том, что найти заводскую инструкцию на эти внедорожники довольно сложно. Поэтому предлагаем вашему вниманию инструкцию, которая позволит вам отремонтировать авто самостоятельно.
Как известно, ремонт двигателя автомобиля начинается с его разборки.И только потом проводится разборка, замена поврежденных деталей и сборка. Капитальный ремонт силового агрегата — задача не из легких, поэтому делать его самостоятельно, без помощи опытных мастеров, не стоит. Но сальники можно поменять самостоятельно.
В заводской инструкции по ремонту автомобиля УАЗ 452 указано: для снятия силового агрегата необходимо приподнять его из моторного отсека. При таком способе демонтажа понадобятся 2 прочные трубы (длиннее ширины кабины) и помощь 2-х человек.
Вот и все, блок питания снят.
Проверить необходимость капитального ремонта двигателя несложно: нужно приложить руку к открытой маслозаливной горловине работающего двигателя. Если ладонь выталкивается, значит, требуется разборка.
Нередко в автомобилях УАЗ 452 свободный ход педали сцепления не регулируется. Это приводит к повышенному износу ведомого диска и необходимости его досрочной замены. Регулировать сцепление автомобиля УАЗ 452 достаточно просто.
Конструкция привода сцепления.
- Педаль сцепления.
- Педаль тормоза.
- Пружины.
- Масленка.
- Подшипник упорный.
- Муфта.
- Пружина сцепления.
- Рычаг.
- Регулировочный болт.
- Вилка.
- Толкатель.
- Пружина вилки.
- Traction.
- Смазочный ниппель.
Регулировка педали сцепления
Заводская инструкция по ремонту вагонов УАЗ устанавливает следующие параметры агрегата:
- зазор между нажимной опорой и головками винтов рычагов — 2.5 мм;
- свободный ход педали — 28-35 мм;
- полный ход педали — 145-155 мм.
Регулировка сцепления осуществляется следующим образом.
- Измеряем свободный и полный ход педали сцепления линейкой.
- Снимите пружины педали и вилку сцепления.
- Откручиваем гайку толкателя.
- Отвинтите или поверните упорный конец толкателя до достижения рекомендуемых параметров.
- Затяните гайку толкателя.
- Ставим пружины обратно.
После этого проверяем комбинированный и полный ход педали. Если они соответствуют рекомендованным параметрам, запускаем двигатель и проверяем работу сцепления во время движения. Если он не едет или не буксует, регулировка сцепления завершена. Если вас что-то беспокоит, повторяем процедуру до получения желаемого результата.
Отечественная рессора УАЗ практически универсальна для моделей Патриот, Хантер и Пикап, а также их модификаций. Элементы различаются только количеством листов, влияющих на грузоподъемность транспортного средства, а также разницей геометрических размеров.В этом плане четырехстворчатые элементы от «Пикапа» и «Карго» вполне реально установить на «Патриот» и «Хантер». Прирост грузоподъемности составит около двухсот килограммов. Рассмотрим особенности штатных и доработанных деталей.
Пружинная передняя подвеска. Модели
Пружина данного типа УАЗ выпускается на Чусовом металлургическом заводе. Отличительной особенностью элемента производства ЧМЗ является наличие наклейки и штампа на стяжном хомуте.Здесь отображается название производителя, дата изготовления детали, а также знак ОТК.
Кроме того, каждая пружина маркируется этикеткой, так как бренд не всегда легко увидеть. Дополнительная информация: штрих-код, номер пружины, ГОСТ.
Модель 31512-2
2
Данная рессора УАЗ представляет собой мелколистовую заднюю часть, которая серийно устанавливалась на модели 31512, 31514-10, 3160. Элемент также подходит для Патриотов и Охотников, а также их модификаций.
Отличительные характеристики рассматриваемого узла:
Стандартная рессора УАЗ типа 3163-2
0-02
Стандартный мелколистовой элемент имеет следующие характеристики:
Рассматриваемые рессоры УАЗ Патриот подходят также к моделям 315148, 315143, 315196, Хантер, Симбир и Карго. Эта деталь отличается от аналога 315112-2
2 своей длиной и прижимным зажимом, а также наличием проставок между листами.
Опция с четырьмя листами 3153-2
0
Задняя малая листовая рессора этого типа устанавливается на индекс: 3153, 3159, 3162.Деталь может использоваться на моделях 315148, 315143, «Хантер», «Патриот», 3163, 2362, «Карго». Рассматриваемая модификация пользуется большой популярностью у автовладельцев ульяновских производителей.
Ниже приведены его основные параметры:
Модификация 3162-2
0
Эта рессора УАЗ входит в стандартную комплектацию и устанавливается на задний мост практически всех автомобилей этой марки, включая Патриот, Барс, Хантер и Карго.В продаже эта весна встречается довольно редко, поэтому не пользуется большой популярностью у владельцев.
Характеристики детали:
Вариант 2360-2
0
Задние рессоры малые УАЗ Патриот имеют следующие характеристики:
- Масса элемента в сборе — 22.3 кг.
- Управляющая нагрузка, Pk, даН — 643,75.
- Длина полная / расчетная — 1,41 / 1,35 м.
- Высота упаковки — 49,6 мм.
- Марка стали — 50ХГФА.
- Количество листов — четыре.
В стандартной компоновке данная деталь устанавливается на модели «Карго», «Патриот», «Пикап», «Хантер», «Симбир» и некоторые другие. Как свидетельствуют отзывы владельцев, данный товар не пользуется особой популярностью. Пользователи отдают предпочтение модификациям из четырех листов под индексом 3153-2
0.
Усиление
Часто ремонт и тюнинг УАЗ касается амортизаторов. Старые прямые рессоры на «Хантере» можно заменить на усиленный шестнадцатилетний аналог. Как показывает практика, стандартные элементы этого агрегата не отличаются качественной сталью, быстро деформируются и трескаются. Следовательно, модернизация агрегата оправдана.
После установки усиленных рессор автомобиль станет намного выше, запас хода увеличится.Автомобиль станет немного жестче, что не является существенным недостатком, поскольку мы рассматриваем внедорожник. Зато ходовые качества и проходимость автомобиля заметно порадуют владельцев отечественных джипов. Ниже приводится пошаговое руководство по установке новинок.
Пружинное крепление УАЗ
Установить усиленную пружину не так уж и сложно. Работы выполняются в следующем порядке:
- Сначала поднимают заднюю часть машины, пока колеса не начнут болтаться.Необходимо установить предохранительную балку или опору.
- Затем колесо снимается.
- Продолжается установка дополнительной опоры под мост. Для этого вполне подойдет обычный домкрат.
- Лестницы и чашки блока отвинчиваются.
- Амортизирующий элемент снимается с нижнего крепления.
- Мост спускается.
- Демонтирована старая пружина.
- Примеряется новый элемент.
- Мост опускается до оптимальной точки для установки новой детали.
- Элемент помещается в чаши, расположенные на раме, подвесная часть поддерживается деревянной перекладиной, которая не даст выскочить пружине до окончательной установки.
- Подготовленный новый агрегат смонтирован, закреплен стремянками, но еще не затянут до упора.
- Чаши выставлены на том же месте установки.
- Мост поднимается до упора пружин на подушки.
- Колесо фланцевое.
- Нижние чашки закручены.
На этом ремонт УАЗа в части замены рессор можно считать готовым. Чтобы устанавливаемая деталь лучше сидела на своем месте, желательно во время работы нагружать заднюю часть автомобиля. После проведения работ проверьте машину в действии на небольшой скорости. Если нет дискомфорта или писка, обновление прошло успешно.
Заключение
Рассматриваемые детали отвечают за поведение автомобиля на различных типах почв.К сожалению, пружины отечественного стандарта УАЗ-469 не из качественной стали. Поэтому многие владельцы прибегают к замене этого агрегата на усиленный вариант, так как штатный элемент часто ломается и деформируется на неровностях и ухабах. Стоит отметить, что большинство штатных рессор ульяновских внедорожников — взаимозаменяемые, что облегчает ремонт и обслуживание автомобиля.
При осмотре передней подвески обычно проверяется трансмиссия и рулевое управление. Чаще всего поломки встречаются в амортизаторах, рессорах, шаровых опорах, нижних рычагах с сайлентблоками, верхних подшипниках, тягах стабилизатора, рулевой рейке, рулевых тягах и наконечниках, рулевом валу, подшипниках ступиц, ШРУСах.
В преддверии диагностики подвески проводится осмотр резиновых чехлов и пыльников всех возможных деталей, и если на детали обнаруживается поврежденный чехол, его обычно меняют. Амортизатор не допускает протекания масла, на поверхности его гладкого стержня зеркала не должно быть полостей или царапин. Амортизатор должен быть бесшумным при раскачивании автомобиля, а вибрации должны исчезать практически сразу. Если амортизатор не работает должным образом, то при движении по дороге у колеса будет видна неколебящаяся траектория, но оно будет прыгать, как мяч.В случае утечки масла амортизатор может нормально работать в течение определенного периода времени.
Низкая посадка автомобиля и невозможность выполнить правильную регулировку развала свидетельствует об износе (провисании) пружин. Вы можете проверить шаровые опоры, раскачивая нижние рычаги вверх и вниз с помощью монтировки. Существенного люфта быть не должно. Так же, как на сайлентблоках нижних рычагов не должно быть его при нажатии ломом. Кроме того, допустимы вздутия и трещины на резине, а также отслоение от втулок.
Шаровые опоры и сайлентблоки проверены на поднятом станке, опора с нижним рычагом откручена. Далее при повороте корпуса опоры руками он должен иметь плавность хода, наличие силы и отсутствие люфта. У нижнего рычага, когда он находится в свободном положении, должна быть тенденция занимать горизонтальное положение под воздействием резиновых сайлентблоков. Когда машина покачивается вверх и вниз, неисправные верхние подшипники могут иметь люфт.А если снять опору, можно также обнаружить порванную резиновую деталь.
Осмотр и раскачивание вручную выполняются при проверке тяг и опор стабилизатора. Поломки рулевой рейки случаются редко и возникают в основном при износе направляющей втулки (напротив водителя). Это определяется раскачиванием рельса, когда колеса повернуты к рулевому колесу, и необходимо захватить рельс через тяговый кожух. Проверка тяг и наконечников осуществляется либо поворотом руля руками, либо поворотом руля с одновременным захватом проверяемой детали рукой.Люфтов быть не должно.
Неисправный рулевой вал также может иметь люфт; для этой части рекомендуется крышка. При неисправном ступичном подшипнике во время движения обнаруживается гул. На ШРУСе вы услышите характерные громкие трески, когда автомобили преодолевают крутой поворот, имея небольшое ускорение. В целом описанные выше недостатки передней подвески наиболее типичны, хотя могут быть и другие.
Подвеска автомобиля состоит из четырех продольных полуэллиптических рессор, работающих совместно с гидравлическими телескопическими амортизаторами двустороннего действия (,).
Передние рессоры автомобилей семейства УАЗ-31512 состоят из 8 листов, задние рессоры — из 7 или 9 листов в зависимости от комплектации.
Передние и задние рессоры автомобилей семейства УАЗ-3741 идентичны и взаимозаменяемы, состоят из 13 листов. Крепление передней и задней рессор одинаковое.
Для отдельных автомобилей семейства УАЗ-31512 (включая все автомобили УАЗ-3153) установлены передняя рессорная подвеска () и задняя подвеска с малой рессорой ().
Рессора малая состоит из 3-х листов (для УАЗ-3153 — 4-х листов).
Передние и задние амортизаторы () всех автомобилей, кроме автомобилей с пружинной подвеской, одинаковы и взаимозаменяемы.
На автомобилях с передней рессорной подвеской и задней с малой рессорной подвеской передние амортизаторы короче (на 25 мм).
На автомобили можно установить полный комплект амортизаторов с диаметром цилиндра 35 и 40 мм. Допускается установка амортизаторов разного размера в комплекте по осям.
Техническое обслуживание
Периодически проверяйте состояние рессор, пружин подвески и амортизаторов, их крепления и устраняйте выявленные неисправности.
Листовые рессоры не должны иметь трещин. Сдвиг центрального болта пружины может вызвать продольное смещение листов, а ослабление затяжки лестниц — боковое смещение листов.
Для предотвращения коррозии и устранения скрипов смажьте листовые рессоры в соответствии с таблицей смазки.
Стук и скрип в проушинах пружины и шарнирах указывают на износ или неполную затяжку резиновых втулок или износ резинометаллических шарниров. В этом случае замените шарниры и втулки или затяните втулки более плотно. Для увеличения герметичности втулки пружины установите между ними вырезанные из патронника резиновые прокладки (кольца) или аналогичную резину.
Повреждение амортизаторов — признак продолжительного раскачивания автомобиля после езды по неровной дороге.
При обслуживании амортизаторов периодически проверяйте и своевременно подтягивайте их крепления, а также проверяйте состояние резиновых втулок в ушах.
Амортизатор в процессе эксплуатации не требует особых регулировок.
Разбирать амортизаторы только в следующих случаях:
— возникновение неизвлекаемой утечки жидкости;
— потеря сил амортизатора при растяжении или сжатии;
— замена жидкости.
Амортизатор нельзя разбирать без особой надобности.
Перед разборкой амортизатора очистите его от грязи, промойте и тщательно протрите. Операции по разборке и повторной сборке должны выполняться в условиях, обеспечивающих полную чистоту.
После первых 3000 км пробега или при утечке жидкости через сальник 15 (см.) Штока и уплотнительных колец 14.16, затяните гайку 18. Момент затяжки 78–98 Н · м (8–10 кгс · м) . Если протечка не прекращается, снимите амортизатор, разберите, осмотрите уплотнительные кольца и отверстие в направляющей втулке 13 штока.Замените изношенный сальник штока, направляющую штока, уплотнительные кольца резервуара и другие детали. Установить на поршень резиновое уплотнение 15 с надписью «дно».
При установке сальника смажьте его внутренние поверхности, соприкасающиеся со штоком, амортизирующей жидкостью для уменьшения износа и предотвращения скрипа.
Снижение характеристик или отказ амортизатора может быть вызвано засорением клапанных систем, смещением пружин клапана или поломкой деталей. В таких случаях следует разобрать амортизатор, промыть и заменить просевшие или сломанные пружины и детали.
Ремонт
Снятие, разборка и сборка рессор автомобилей семейства УАЗ-31512
Снимите переднюю пружину в следующем порядке:
2. Поставьте переднюю часть автомобиля на подставку.
3. Выкрутите болты крепления кронштейна 7 и гайки оси 16 проушины рессоры.
4. Снимите пружину 13 и снимите серьгу с резиновыми втулками 8.
Установите пружину в обратном порядке.
Снимите и установите заднюю пружину так же, как переднюю. При установке на автомобиль передней и задней рессор сложенные ушки на первых двух листах должны быть обращены вперед.
Окончательная затяжка гаек рессорной лестницы должна производиться с нагруженными пружинами.
2. Согните пружинные зажимы.
Соберите пружину в обратном порядке, учитывая следующее:
1. Перед повторной сборкой смажьте листы рессоры в соответствии с таблицей смазки.
2. Надежно приклепать зажимы к листам, концы заклепок зажимов не должны выступать над поверхностью листов.
3. Зажимы после сборки пружины не должны препятствовать свободному перемещению листов во время работы.
4. После сборки покрасить пружину.
Особенности разборки передней рессорной подвески
1. Отсоедините нижние проушины амортизаторов 22 от продольных тяг 1, отвернув гайки и сняв болты.
2. Поднимите и поместите переднюю часть автомобиля на подставку.
3. Снимите пружины 12 и амортизирующие накладки 15.
4. Отверните болты крепления бамперов 21.
5. Соберите в обратном порядке.
Замена резино-металлических петель 3, опорных втулок 6 продольных тяг и резиновых втулок 18, 19 стабилизатора:
1. Надежно зафиксируйте автомобиль от непреднамеренного движения.
2. Отсоедините нижние проушины амортизатора от продольных тяг, открутив гайки и болты.
3. Открутите гайки 7 и выбейте болты крепления продольной тяги к оси.
4. Выкрутите и открутите гайки 8.
5. Открутите гайки трапа 20 крепления стабилизатора к штанге.
6. Снимите продольные стержни, выдвинув задний конец стержня из отверстия кронштейна на раме.
7. Выверните болты крепления стабилизатора к кронштейну 17.
8. Замена резино-металлических петель 3. Замена петель с помощью специальных оправок на прессовом оборудовании.Заменить все шарниры одновременно.
9. Снимите втулки 19 со стабилизатора и наденьте новые.
10. Заменить втулки 18 и затянуть болты крепления стабилизатора к кронштейну 17.
11. Наденьте шайбу и опорную резиновую петлю 6 на задний конец тяги 1, вставьте тягу в отверстие в кронштейне 5, наденьте вторую резиновую петлю и шайбу, затяните гайку 8.
12. Вставьте передний конец тяги в кронштейн 4, установите новые болты и затяните гайки 7.
13. Таким же образом установите второй вал.
14. Затяните гайки 7 моментом 14–16 кгс · м. Затянуть гайки 8 до упора и зафиксировать их чекой.
15. Установите лестницы 20, крепящие стабилизатор к штанге, и затяните гайки лестницы.
16. Присоедините нижние проушины амортизатора к продольным стержням, вставив болты и затянув гайки.
Замена боковой тяги 2 или резинометаллических петель 9:
1.Снимите болт и гайку, которыми соединительная тяга крепится к оси и раме.
2. Снимите поперечную тягу.
3. Заменить шарниры, аналогичные шарнирам продольной балки.
4. Установите стяжную тягу и закрепите ее новыми болтами.
5. Затяните гайку и болт моментом 14-16 кгс · м.
Снятие, разборка и сборка рессор автомобилей семейства УАЗ-3741
Снимите пружины в следующем порядке:
1.Отверните гайки стремянок 16 (см.) Рессоры, снимите стремянки, накладку 14 и подушку 4 пружины.
2. Отсоедините нижнюю проушину амортизатора.
3. Поставьте переднюю часть автомобиля на подставку.
4. Выкрутите болты крепления крышек кронштейнов 1 и 9 и снимите крышки.
5. Снимите пружины с резиновыми накладками. Установите пружины в обратном порядке. Одновременно выпрямите пружину с помощью специального приспособления ().При отсутствии специального приспособления мы рекомендуем устанавливать пружину в следующем порядке:
1. Закрепите пружины стремянками к мосту.
2. Установите пружинные накладки на концы.
3. Постепенно опуская автомобиль на ось с рессорами и направляя рессоры с помощью рычага, добиться поочередной установки концов рессоры с подушками в ее кронштейнах.
4. Установите крышки кронштейнов на место и затяните болты их крепления.
Снимите и установите заднюю пружину так же, как переднюю.
Разберите пружину в следующем порядке:
1. Закрепите пружину в тисках на головке центрального болта.
2. Согните пружинные зажимы.
3. Открутите гайку центрального болта и снимите пружину. После разборки тщательно очистить листы от грязи, промыть в керосине, заменить сломанные листы.
Рис. 4.7) откручиваем гайку бачка.
2.Слегка повернув верхний конец, вынуть шток вместе с поршнем из рабочего цилиндра. При этом будьте особенно осторожны, чтобы не повредить полированную поверхность стержня.
3. Извлеките рабочий цилиндр из бачка и полностью слейте жидкость амортизатора.
4. Зажмите шток в тисках за верхнюю монтажную проушину и снимите гайку поршня. Снимите поршень с деталями клапана, направляющую и уплотнительное кольцо.
Промыть все детали амортизатора бензином или керосином.Внимательно осмотрите вымытые и просохшие детали и определите те, которые необходимо отремонтировать или заменить.
При осмотре деталей узла клапана обращайте особое внимание на состояние краев клапана. При наличии царапин, следов значительного износа и других дефектов на запорной поверхности клапана или его седле устраните их притиркой. Замените детали клапана, на которых при осмотре видны трещины и изломы.
Соберите амортизатор в обратной последовательности, учитывая следующее:
1.Перед установкой пропитайте новый сальник из пенополиуретана амортизирующей жидкостью.
2. Установите резиновое уплотнение штока в бугель так, чтобы его нижняя часть была обращена к поршню. Перед установкой сальника на шток смочите его внутренние поверхности, соприкасающиеся со штоком, амортизирующей жидкостью.
3. Установить рабочий цилиндр с запрессованным в него узлом клапана сжатия в бачок, затем залить жидкость амортизатора (320 см 3 — для амортизаторов с диаметром цилиндра 35 мм; 345 см 3 — с диаметром 40 мм; 295 см 3 — для передних амортизаторов автомобилей с рессорной подвеской), заливая цилиндр доверху, а оставшуюся жидкость слить в бачок.
Для заливки амортизаторов используйте амортизаторную жидкость в соответствии с таблицей смазки. Количество заливаемой жидкости также должно строго соответствовать объему заливки амортизатора. Допустимая разница может быть не более ± 5 см. Несоблюдение данных рекомендаций приведет к выходу из строя амортизатора и даже его выходу из строя.
4. Вставьте шток с поршнем в рабочий цилиндр, закройте цилиндр направляющей и затем, осторожно расправив сальник резервуара по концу направляющей, затяните гайку резервуара.
Удалите воздух из недавно собранного амортизатора перед тем, как поставить его на автомобиль, перемещая шток до тех пор, пока сила не станет постоянной на протяжении всего хода. Это необходимо для удаления воздуха из полостей рабочего цилиндра.
Широко применяется не только на территории РФ, но и за рубежом. Устройство переднего моста буханки УАЗ позволяет подключить полный привод для преодоления бездорожья. Благодаря этому машина отличается высокими показателями проходимости на сложных участках пересеченной местности.
Как устроен передний мост УАЗ
Схема переднего моста буханки УАЗ позволяет определить, что он состоит из нескольких узлов:
- Картер картерный;
- Редуктор;
- Полуоси.
Ниже представлено устройство узлов передней оси буханки УАЗ.
Картер
Багажник буханки УАЗ состоит из 2-х частей. Детали скреплены болтами, образуя корпус коробки передач.Детали картера оснащены креплениями для пружин и амортизаторов.
ВАЖНАЯ ИНФОРМАЦИЯ: При эксплуатации автомобиля смазка в картере двигателя нагревается и расширяется. В этом случае давление в полости картера увеличивается. Для предотвращения протечки картера моста предусмотрен дыхательный клапан. Он установлен на кожухе полуоси переднего моста УАЗ и необходим для сообщения полости картера с атмосферой.
Поворотные механизмы расположены по краям моста.Они необходимы для вождения. Механизмы шарнирно соединены с краями картера. Шкворни устанавливаются на поворотные механизмы. Они необходимы для шарнирного соединения со ступицами автомобиля. Для уменьшения степени трения ступица установлена на роликовых подшипниках.
Редуктор
Коробка передач переднего моста буханки УАЗ состоит из главной передачи и межколесного дифференциала. При включенном переднем мосте буханки УАЗ крутящий момент от коробки передач идет через карданный вал на фланец коробки передач.Он установлен на том же валу, что и ведущая шестерня.
Вращаясь, ведущая шестерня передает крутящий момент на ведомую шестерню. По сравнению с ведущей шестерней имеет больший диаметр. Это снижает крутящий момент, передаваемый от раздаточной коробки.
СПРАВКА: Зубья главных шестерен коробки передач автомобиля УАЗ расположены под углом. Это предотвращает столкновение зубцов шестерни друг с другом, тем самым снижая уровень шума при движении автомобиля.
Межколесный дифференциал расположен внутри ведомой шестерни. Он состоит из конических сателлитов и их осей. Механизм дифференциала включает шлицы полуосей. Дифференциал позволяет при повороте автомобиля добиться разницы в скорости вращения колес одной оси. Вы также можете прочитать о.
Полуоси
Передний мост буханки УАЗ представляет собой вал с прорезями по краям. С одной стороны, в зубчатом дифференциале установлены шлицы.Вторая сторона полуоси приводит в движение ступицу колеса. Передача крутящего момента от редуктора переднего моста к колесному механизму осуществляется с помощью шарнира равных угловых скоростей. Он позволяет передавать крутящий момент независимо от угла поворота колесных механизмов.
Отличительной особенностью переднего моста буханки УАЗ является возможность отсоединения ступиц колес от полуосей. Это необходимо для предотвращения износа вращающихся частей коробки передач при длительной езде по качественному покрытию.
Возможные поломки мостов и их причины
Передний мост буханки УАЗ отличается надежностью и неприхотливостью к условиям эксплуатации. Наиболее частые неисправности:
- Нарушение уплотнения картера. Избыточное давление, возникающее при нагревании масла при движении автомобиля, приводит к нарушению герметичности картера. Чтобы не допустить неисправности, необходимо регулярно проверять работоспособность дыхательного клапана;
- Подшипники изношены.Возникает в результате неправильной работы переднего моста буханки УАЗ. Переключение передней оси буханки УАЗ в положение включения при движении по качественному покрытию приводит к быстрому износу подшипников коробки передач. Во избежание поломки подшипников подключать передний мост необходимо только для преодоления условий бездорожья;
- Повышенный износ вращающихся деталей. Возникает из-за некачественной смазки. Масло переднего моста необходимо регулярно менять. Причиной неисправности может быть вода, которая попадает в картер коробки передач при преодолении брода.Чтобы вода не попала в картер коробки передач, дыхательный клапан снабжен шлангом, прикрепленным под крышкой моторного отсека.
- Неисправность межколесного дифференциала. Часто из-за износа шарниров. Во избежание поломки необходимо регулярно осматривать шарнирный механизм на предмет люфта. При превышении допустимых значений шкворни следует заменить;
- Обрыв подшипника вала ведущей шестерни главного привода. Возникает из-за неисправности крестовины карданного вала.Необходимо регулярно проверять целостность крестовины.
- Высокий износ конических планетарных шестерен или их осей. На целостность конических сателлитов и их осей влияет разница давления в шинах между колесами передней оси. Во избежание поломок необходимо постоянно контролировать давление в шинах.
Схема подключения переднего моста УАЗ буханка
Некоторые автовладельцы задаются вопросом, как включается передний мост на буханке УАЗ? Передний мост включается двумя способами:
- Рычаг установлен в кабине.Рычаг управляет раздаточной коробкой. При включении переднего моста буханки УАЗ с помощью рычага, установленного в кабине, крутящий момент от раздаточной коробки передается через карданный вал на ведущий мост.
- С помощью муфт, установленных в колесных механизмах. Возможно отсоединение ступицы ведущего моста от полуоси. Включение и выключение переднего моста буханки УАЗ с помощью муфт снижает нагрузку на коробку передач при движении по твердому покрытию.
ВАЖНО: после отключения сцеплений, расположенных в колесных механизмах, невозможно будет подключить полный привод рычагом из салона.
Для включения сцепления необходимо снять защитный кожух ступицы ведущего моста. Затяните крышку муфты шестигранником до упора. Шлицы оси войдут в зацепление, и ступица будет соединена с коробкой передач. Чтобы выключить сцепление, выполните процедуру в обратном порядке.
Соединить полный привод с рычагом, установленным в салоне, следующим образом:
- Выключить сцепление;
- Установите рычаг коробки передач в нейтральное положение;
- Переведите рычаг управления в крайнее переднее положение;
- После выполнения действий будет включен полный привод. Необходимо выключить полный привод, переведя рычаг в крайнее заднее положение.
ВНИМАНИЕ: Перед выключением или включением переднего моста на буханке УАЗ необходимо выключить сцепление.Для этого нажмите педаль сцепления, расположенную в салоне автомобиля.
Снятие и ремонт передней оси
Передний мост буханки УАЗ имеет простое устройство, которое позволяет сделать это самому с минимальными техническими знаниями. Для снятия агрегата с автомобиля необходимо:
- Автомобиль на смотровую яму, эстакаду или подъемник;
- Остановите машину, чтобы предотвратить непреднамеренное скатывание. Для этого под задние колеса устанавливают противооткатные устройства (башмаки);
- Поднимите раму автомобиля.Для одновременного подъема обеих сторон домкрат устанавливается в передней части рамы по центру;
- Во избежание травм устанавливайте раму автомобиля на специальные опоры;
- Открутите гайки крепления оси к полуэллиптическим рессорам;
- Демонтировать рулевой рычаг;
- Отвинтите гайки крепления амортизатора;
- Демонтировать амортизаторы;
- Снять ведущий мост автомобиля.
СПРАВКА: При необходимости замены упругих подушек, установленных в кронштейнах крепления рессор, ось демонтируется вместе с рессорами.Для этого вместо гаек стремянок откручиваются болты, фиксирующие крышки кронштейнов.
Человек, имеющий определенные навыки ремонта техники, может отремонтировать и отрегулировать переднюю ось буханки УАЗ. Чтобы диагностировать неисправность, необходимо провести визуальный осмотр агрегата. Снаружи картер УАЗ осматривают на предмет утечек масла. Наличие протечек масла свидетельствует о разгерметизации картера. Чтобы исключить протечку масла, необходимо заменить прокладки и сальники.При установке прокладки смазываются герметиком.
После разборки сборки обратите внимание на целостность подшипников. Неисправные детали необходимо заменить новыми. Особое внимание уделяется износу вращающихся деталей. При превышении допустимого предела следует заменить изношенные детали.
ВНИМАНИЕ: Ведущая и ведомая шестерни главной передачи редуктора заменяются одновременно. Замена одной из шестерен главного привода может привести к ее быстрому износу из-за повреждения зубьев второй шестерни.
Из вышесказанного следует, что передний мост УАЗа своей конструкцией улучшает технические характеристики автомобиля. Передний мост оборудован поворотными механизмами. Это позволяет передавать крутящий момент от коробки передач на колеса транспортного средства независимо от их угла поворота. Можно отключить коробку передач и колесные механизмы, отключив сцепления.
Ремонт и обслуживание центральных шкворней
Метод полива Center Pivot очень широко распространен во всем мире, потому что этот метод имеет много преимуществ:
• автоматический режим работы, требующий минимального обслуживания;
• Качество полива: идеальное распределение и идеальная норма внесения с помощью дождевателей нового поколения;
• экономия воды и энергии за счет работы при низком давлении;
• опциональное новое оборудование позволяет орошать практически все поле;
• низкие годовые затраты на техническое обслуживание;
• очень надежный.
Преимущества регулярного обслуживания оси вращения. Программирование ежегодного технического обслуживания гарантирует большую надежность и более длительный срок службы оборудования. Орошение — это метод выращивания сельскохозяйственных культур, и, как и внесение удобрений или прополка, он вносит большой вклад в конечный урожай. Очень важно избегать поломок в течение сезона.
Тогда рентабельность инвестиций в пивот будет намного выше.
Контроль и управление форсунками. Это также важный аспект, который необходимо проверить, поскольку именно форсунки контролируют количество, качество и равномерное распределение подачи воды, запрограммированные пользователем. Помимо простой визуальной проверки системы, чтобы убедиться, что она работает должным образом, также рекомендуется проверить скорость потока установки; увеличение или уменьшение расхода может быть вызвано использованием или частичной блокировкой форсунок. В этом случае гидравлические характеристики шарнира изменятся.
Все еще довольно сложно дать стандартные рекомендации относительно периодичности замены форсунок, спринклеров и регуляторов давления.
Условия использования очень разнообразны и должны рассматриваться в контексте в соответствии с:
• рабочее давление
• количество часов работы в год
• качество воды
• тип используемого оросителя
Как правило, можно предположить, что срок службы вращающихся спринклеров составляет 10 000 часов, а ударных спринклеров — от 7 000 до 8 000 часов.
В регионах, где орошение является дополнительным, фермеры доводят свое оборудование до предела в том, что касается срока службы и производительности спринклеров и регуляторов давления, потому что урожай не пострадает чрезмерно, даже если установка работает ниже номинальной. Однако в районах, где требуется больше воды или для культур с более высокой маржой, производители должны обеспечить регулярную проверку осей и более частую замену форсунок.
Можно привести пример северо-восточной зоны Тихого океана США, где многие фермеры выращивают картофель.Этот корнеплод является основной культурой, которую чередуют каждые 4-5 лет с другими орошаемыми культурами. Поворотные механизмы работают от 2000 до 2500 часов в год. Фермеры в этом районе меняют дождеватели и регуляторы давления весной при посадке картофеля, чтобы обеспечить оптимальный полив для наиболее важных культур в севообороте.
В заключение, как и любое механическое или электрическое оборудование, шарниры требуют регулярных проверок. Эти ежегодные операции очень просто выполнять.На крупных фермах, где имеется большое количество шарнирных систем, фермеры проводят собственное обслуживание и заменяют неисправные части запасными частями, которые у них часто есть на складе.
Для небольших агрегатов дилеры по установке организуют зимние сборы для своих клиентов.
Что касается форсунок, то в настоящее время замена часто мотивируется желанием иметь возможность использовать вращающиеся спринклеры на спускных трубах вместо версий с фиксированным распылителем. Это, в то же время, позволяет модернизировать ось, используя гораздо более эффективную технику.
Недостатки дизельного УАЗ «Патриот» после 150 000 км
Выехав на асфальт в «грязь», внедорожник начинает постепенно крошиться.
Фото: УАЗ «Патриот», источник: УАЗКачество сборки «Патриота» давно вызывает беспокойство у водителей, а его склонность к ржавчине известна давно. Но проблемы в технической части у всех разные и проявляются на разном пробеге. Редактирование «Давай поедем!» Собрал в Сети основные недостатки дизельного «УАЗика» после пробега 150 000 км.
Примером для обзора стал внедорожник 2013 года с двигателем 2,2 литра и классической 5-ступенчатой «механикой». Владелец и автор YouTube-канала «Леня Немодный» поясняет, что до 70 000 км машина ехала исключительно по асфальту и в нем меняли только расходники. Но как только мы выехали на бездорожье, «Патрик» заболел.
Что касается двигателя, то за год проезда не раз ломался ролик натяжителя ремня ГРМ. Особенно часто это происходило после «мокрых» поездок.Во избежание такой проблемы ролик необходимо обильно смазать, а запасной лучше носить с собой.
Фото: Салон УАЗ «Патриот», источник: УАЗИз других серьезных замен в УАЗ Патриот, водитель отмечает: кардан карданного вала, сам карданный вал, передние шкворни, замена всех прокладок, сальники, стойки.
«В первых поездках на природу гнул верхнюю рулевую тягу. Но тут скорее моя вина, я ехал по пням », — поясняет водитель.
Кроме того, подписчики порталов Drom и Drive2 отмечают частый ремонт подвески. Еще жалуются на замену ступичных подшипников, а также замену сальников коробки передач.
Сопутствующие материалы
После «Логана» — летает: хозяин поделился восторгом от Renault Arkana
«Хрюндик» станет семьянином: семиместный LADA XRay уже находится в разработке — мнение
Владельцев УАЗ «Патриот» спасают только относительно недорогие запчасти.Но в целом при своевременном осмотре автомобиля большинства проблем можно избежать, ведь не зря говорят: предупрежден — значит вооружен.
.
УАЗ: передний мост. Мост автомобиля «УАЗ-Патриот»: тюнинг, ремонт, обслуживание, регулировка
.Передний мост типа Spicer, который устанавливается на УАЗ Патриот и УАЗ Хантер вместе взятые. Он одновременно выполняет функции ведущего и управляемого, и представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал.
На автомобили УАЗ Хантер и модели на его основе устанавливаются передние мосты Spicer с колеей 1445 мм, каталожный номер 31605-2300011 — передаточное число главной передачи 4,111, или 31608-2300011 с передаточным числом 4.625.
Передние мосты Spicer с колеей 1600 мм, каталожный номер 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго.
Главная передача и дифференциал переднего и заднего мостов типа «Спайсер» на УАЗ Патриот и УАЗ Хантер схожи по конструкции.Все инструкции по техническому обслуживанию и ремонту также относятся к переднему мосту. В переднем мосту дополнительно обслуживаются и ремонтируются поворотные кулаки.
Поворотный кулак и ступица Oise Hunter и Oise Patriot без антиблокировочной тормозной системы ABS.
Поворотный кулак и ступица УАЗ Патриот с антиблокировочной тормозной системой ABS.
Поворотный кулак переднего моста Spicer оснащен шарнирами равных угловых скоростей Birfield и сферическими шарнирами в сборе. Для уменьшения износа деталей переднего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с отключением оси следует также отключать ступицы передних колес с помощью муфты.Установите муфту выключения переднего колеса на переднюю ось или снимите ее с оси в выключенном положении.
При техническом обслуживании переднего ведущего моста проверяется зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес и при необходимости устраняется крепление поворотного кулака. проверено и затянуто. При осмотре поворотных кулаков обращают внимание на исправность упоров-ограничителей колес, болтов и надежность их блокировки.
Нет необходимости добавлять смазку на шаровые опоры и шаровые опоры с шарнирами Бирфилда во время работы. Смазку меняют при ремонте. Используются только рекомендованные смазочные материалы. Для смазывания шарниров равных угловых скоростей ШРУСа типа Бирфилд используются смазочные материалы ШРУС-4, ШРУС-4М или их импортные аналоги.
Регулировка затяжки шаровых пальцев поворотного кулака переднего моста Spicer на УАЗ.
Затяжка шарнира поворотного кулака регулируется на заводе с предварительным натягом по общей оси поворота.При эксплуатации автомобиля особое внимание следует обращать на состояние затяжки шкворней поворотных кулаков. При износе трущихся сферических поверхностей вкладышей или штифтов предварительный натяг исчезает и образуется зазор вдоль общей оси штифтов. Этот зазор устраняется затяжкой зажимной втулки.
Эксплуатация переднего ведущего моста Spicer с зазорами в шарнирных узлах приводит к преждевременному выходу из строя верхнего вкладыша шарнира. В условиях эксплуатации удобнее всего затягивать зажимную втулку нижнего шкворня:
— открутить гайку и снять накладку с прокладкой
— затянуть зажимную втулку специальным ключом до устранения зазора, предварительно задев резьбовой конец шкворня медным молотком
— повернув ключ на 10-20 градусов, потянуть эту втулку для создания предварительного натяга по общей оси шкворней
— установить накладку с прокладкой и затянуть гайку, приложив крутящий момент 80-100 Нм.
Момент поворота шарового шарнира или картера поворотного кулака, если шаровые шарниры не были отсоединены от картера полуоси, при удалении внешнего и внутреннего уплотнительных колец и шарнира поворотного кулака в любом направлении относительно общей оси шарниры должны находиться в пределах 10-25 Нм (1,0-2,5 кгсм).
Если контрольный параметр не достигается, повторно затяните зажимную втулку, повернув ключ еще на 10-20 градусов, и затяните гайку с указанным крутящим моментом.Если поворотный кулак был разобран, то при его сборке необходимо отрегулировать предварительный натяг по общей оси шкворней и правильное взаимное положение шарового шарнира с корпусом поворотного кулака для предотвращения смещения шарового шарнира.
Коническая поверхность и резьба зажимной втулки, фрикционные сферические поверхности цапфы и гильзы перед установкой в сборку смазываются консистентной смазкой ЛИТОЛ-24. Заверните зажимные втулки до упора штифтов во втулки с обеих сторон, следя за тем, чтобы размеры A и B были равны от концов корпуса поворотного кулака до сферы шарового шарнира.Неравенство размеров А и В допускается не более 0,2 мм. Для получения достаточной точности измерения размеров A и B следует проводить в плоскости B.
Увеличивая крутящий момент на 20-30 Нм по очереди, затяните зажимные втулки до конечного момента 200-250 Нм. Полости над зажимными втулками заполнить смазкой ЛИТОЛ-24. Установите шайбы с прокладками и затяните внешние гайки с моментом 80-100 Нм. Проверьте размеры A и B. В шарнире не допускается зазор.
Момент поворота шарового шарнира или корпуса поворотного кулака, если шаровые шарниры не были отсоединены от корпуса полуоси, в любом направлении относительно общей оси пальцев должен быть в пределах 10-25 Нм (1,0-2,5 кгсм. Если эти параметры не достигнуты, то регулировку необходимо повторить, потянув или отпустив зажимные втулки снизу и сверху на одинаковую величину.
Проверка и регулировка максимальных углов поворота передних колес Ось Спайсер на УАЗ.
Проверка максимальных углов поворота колес проводится на специальном стенде. Угол поворота правого колеса вправо, а левого колеса влево должен находиться в пределах 1-32 градуса. Регулировка производится с помощью болта ограничения поворота.
Схождение колес регулируется изменением длины поперечной тяги. Перед регулировкой следует убедиться в отсутствии люфтов в стыках рулевых тяг и подшипников ступиц.Ослабив затяжку стопорных гаек с правой и левой резьбой, устанавливается необходимое значение схождения путем вращения регулировочного ниппеля.
Проверку и регулировку углов установки колес необходимо производить на специальном стенде для каждого колеса. Схождение передних колес, для каждого колеса в отдельности — 0 ° 1’32 «- 0 ° 4’36», суммарное — 0 ° 3’04 «- 0 ° 9’12». При отсутствии стенда допускается проверка и регулировка соосности колес по внутренним поверхностям.
Схождение при нормальном давлении в шинах должно быть таким, чтобы размер A, измеренный по средней линии боковины передних шин, был равен 0.На 5–1,5 миллиметра меньше размера B сзади. По окончании регулировки контргайки затягивают с моментом 105 — 130 Нм.
Возможные неисправности переднего моста Спайсер на УАЗ.
Нарушение угла развала колес, шатание при движении и неравномерный износ шин.
— Большой зазор в подшипниках ступиц передних колес
— Износ пальцев, вкладышей пальцев
Автомобиль плохо держит дорогу.
— Прогиб крышек полуосей переднего моста
Утечка смазки через шаровое уплотнение.
— Износ сальника
Повышенный износ шин.
— Неправильный схождение, погнутая или неправильно отрегулированная рулевая тяга.
Для автомобилей УАЗ Патриот и УАЗ Хантер , а также всех моделей на их основе установлены передний и задний одноступенчатые ведущие мосты типа Spicer с неразъемным картером, названные в честь американского инженера Кларенса Спайсера, автора более тридцати патентов и владелец Spicer Manufacturing Company, сейчас — Dana Corporation …
На автомобили УАЗ-3160 и УАЗ-3162 Симбир вместо мостов старой конструкции стали устанавливать передний и задний мосты типа Spicer, и от них они унаследовали УАЗ Патриот, УАЗ Пикап, УАЗ Карго. и УАЗ Хантер.
Передний и задний мосты типа Spicer на УАЗ Патриот, устройство.Передний мост совмещенный, он одновременно выполняет функции привода и рулевого управления, представляет собой жесткую полую балку, внутри которой расположены главная гипоидная передача и дифференциал. От главной передачи крутящий момент через полуоси передается на передние ступицы.
Полуось представляет собой цельную деталь с шарнирами равных угловых скоростей (ШРУС) типа Rceppa-Bearfield, названными в честь своего изобретателя Альфреда Реппа и американской компании Bearfield, которая произвела его по патенту.Он более компактен, чем петля Bendix-Weiss на мостах Timken, может выдерживать большие углы и передавать больший крутящий момент.
В настоящее время такими шарнирами оснащены передние мосты старой конструкции типа Timken, которые до сих пор устанавливаются на автомобили. По этой причине они получили название — гибридные мосты.
Задний мост представляет собой жесткую полую балку, на концах которой установлены ступицы ведущих колес на подшипниках, а внутри расположены главная гипоидная передача и дифференциал.От главной передачи крутящий момент через полуоси передается на ступицу. Передний и задний мосты имеют одинаковую конструкцию главных передач и дифференциалов.
Конструктивные особенности передней и задней оси типа Spicer. Мосты
Spicer в значительной степени унифицированы со старыми одноступенчатыми мостами типа Timken, у них такие же подшипники дифференциала, полуоси заднего моста и почти все детали ступичных узлов.
Толщина основания ведомой шестерни в новых мостах увеличена на 8 миллиметров, что снизило шум и повысило надежность бортовой передачи.Новый дифференциал можно использовать на старых одноступенчатых мостах с разъемным картером, при условии, что на штыре чашки установлено распорное кольцо.
Производимые в настоящее время передняя и задняя оси Spicer имеют передаточное число главной передачи 4,111 или 4,625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, вторые — на автомобили с дизельными двигателями, а также на все автомобили начиная с 2015 модельного года.
На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие оси с колеей 1445 мм, каталожный номер передней оси 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4,625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4,111 или 31514-2400010-10 — от 4,625.
Широкие мосты с колеей 1600 мм, каталожный номер передней оси 3163-2300011, 3163-2300011-10, 3163-2300011-10, передаточное число 4.111 или 4.625 устанавливаются на автомобили УАЗ Патриот, УАЗ Пикап и УАЗ Карго. . Номер детали заднего моста 3162-2400010-10, 3163-2400010, передаточное число 4,111 или 4,625.
Проверка и обслуживание переднего и заднего мостов типа Spicer на Уазе.Техническое обслуживание переднего и заднего мостов заключается в поддержании необходимого уровня трансмиссионного масла в их картере, по нижнему краю заливного отверстия, и своевременной его замене.
А также в проверке уплотнений, своевременном обнаружении и устранении осевых зазоров в шестернях главного привода, периодической очистке предохранительного клапана, затяжке всех крепежных элементов и очистке магнитной пробки от металлических частиц при замене трансмиссионного масла.
Для смазки шарниров типа Bearfield используется специальная смазка ШРУС-4, которую нельзя заливать во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир.Использование смазок другого типа, в том числе традиционной Литол-24, недопустимо. В процессе эксплуатации добавлять смазку в стык не требуется. Внутренняя полость поворотного кулака заполнена смазкой Литол-24.
Регулировка осевых зазоров в передней и задней оси УАЗ.Осевой зазор в подшипниках шестерни главного привода не допускается, так как при его наличии зубья шестерни быстро изнашиваются и мост может заклинивать. Осевой зазор проверяется качанием ведущей шестерни за монтажный фланец карданного вала.
Чтобы устранить осевой люфт ведущей шестерни, затяните гайку с фланцем. Гайка имеет пробивку в пазу резьбовой части ведущей шестерни и при затяжке на шпонку требуется большее усилие. Гайку затягивают осторожно, пока не будет устранен осевой зазор ведущей шестерни, избегая ее сжатия, после чего она снова отцентрируется. Если затянутая гайка не может быть затянута, то ее следует сначала ослабить на 0,5–1,0 оборота, а затем затягивать до устранения и затягивания осевого зазора.
Осевой люфт в подшипниках дифференциала главного привода также не допускается. Проверяется покачиванием ведомой шестерни при снятой крышке картера. Осевой зазор ведомой шестерни главного привода устраняется затяжкой гайки подшипника дифференциала после снятия стопорной пластины.
Регулировка моста УАЗ Патриот — это достаточно долгий и трудоемкий процесс, включающий в себя множество нюансов, которые необходимо последовательно выполнять во избежание проблем при ремонте.
Регулировка оси нужна при появлении проблем в виде выбитых зубьев, течи масла, износа подшипников и т. Д. Это возможно не потому, что качество деталей оставляет желать лучшего, а также из-за неправильной эксплуатации автомобиля. как будто зазор в подшипниках установлен неправильно ведущей шестерней, нехваткой масла или его некачественным. Последствиями этого могут быть посторонний шум в мосту, расход топлива, ухудшение управляемости, повышенный износ деталей и даже можно зацепиться за клин моста.
Что бы это ни случилось, необходимо своевременно проводить специальные ремонтные работы, такие как замена сальников, замена и регулировка подшипников. По окончании таких работ следует проверить правильность регулировки оси, определить ее можно по температуре оси после быстрой езды.
помните, что своевременная замена масла помогает продлить срок службы вышестоящих деталей!
Если у вас проблемы с расходом топлива, вам поможет
— Обрыв зубьев главной пары.
— Поломка зубьев полуоси.
— Утечка масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение ступичных подшипников.
— Разрушение регулировочных шайб.
Причины неисправностей
— Некорректная работа. УАЗ Патриот задний привод Автомобиль с подключаемым передним мостом
. Если ездить с подключенным передним мостом по твердым дорогам и даже с поворотами (!), То трансмиссия прослужит недолго.
— Наличие осевого люфта в подшипниках ведущей шестерни главного привода.
— Наличие осевого люфта в подшипниках дифференциала главного привода.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Следует искать качественные подшипники, регулировочные кольца.
— Перегрузка во время работы из-за необходимости (например, соревнования) или невозможности управлять автомобилем.
— Неправильная регулировка главной пары.
— Несвоевременная замена трансмиссионного масла.
— Работа с трансмиссионным маслом марки вне сезона.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом шарнире карданного вала.
— Неправильная настройка — длина и ход карданного вала не соответствуют внесенным изменениям.
— Неправильная настройка — неправильные передаточные числа.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное проскальзывание одного колеса при фиксации другого колеса.
— Неправильная и несвоевременная регулировка ступичных подшипников.
Последствия неисправностей — Задний и передний мост УАЗ Патриот
— Шум в мосту.
— Повышенный расход топлива.
— Ухудшение управляемости.
— Повышенный износ элементов трансмиссии и двигателя из-за повышенной нагрузки.
— Заедание за рулем — самое ужасное. Основная причина заклинивания моста — наличие осевого зазора в подшипниках ведущей шестерни главной передачи или наличие осевого зазора в подшипниках дифференциала главной передачи. Заклинивание заднего моста УАЗ Патриот действительно происходит в том случае, если хозяин полностью завел машину или обращается с ним совершенно позорно, так как до заклинивания мостов ему длительным гудением, шумом и треском сообщают о необходимости ремонта.Мостик может заклинивать при очень высокой температуре
Задний и передний мост
Причина неисправности и способ устранения
Постоянно повышенный шум при работе переднего моста
1. Изношенные или неправильно отрегулированные подшипники дифференциала.
2. Неправильная настройка. повреждение или износ шестерен или подшипников коробки передач.
3. Недостаточное количество масла в картере моста.
1.1. Заменить изношенные детали, отрегулировать подшипник дифференциала.
2.2 Определить, неисправна ли коробка передач, отремонтировать или заменить
3.3. Восстановите уровень масла, проверьте, нет ли утечки масла через уплотнения картера переднего моста
Шум при разгоне автомобиля и торможении двигателем
1. Неправильная регулировка зацепления главных передач.
2. Неправильный боковой зазор в зацеплении шестерен главной передачи.
3. Увеличенный зазор в подшипниках шестерни из-за ослабления гайки фланца или износа подшипников. 1.1. Отрегулируйте зацепление.
2.2 Отрегулируйте зазор.
3.3. Отрегулируйте зазор, при необходимости замените подшипники.
Стук при трогании с места
Изношено отверстие ведущей оси в коробке дифференциала Заменить коробку дифференциала и, при необходимости, палец шестерни
Замена сальника вала ведущей шестерни редуктора переднего моста
Замените сальник, если масло вытекает из-под фланца коробки передач.
Регулировка подшипников главной передачи передней оси
Регулировка подшипников главной передачи осуществляется в следующем порядке.
1. Выбрать регулировочное кольцо 5 (см. Рис. 6.4). Его толщина d1 (рис. 6.5) определяется (с точностью + -0,025 мм) исходя из реальных размеров B и D (см. Рис. 6.5 и 6.6) по формуле d1 = B — (111.960 + D) (мм ).
Рис. 6.6. Параметры регулировки подшипников дифференциала
Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главного привода:
1 — оправка; 2 — кольцо наружного подшипника; 3 — подшипник
Установите кольцо в картер 16 (см. Рис.6.4) главной передачи.
2. Установите вал-шестерню в картер переднего моста.
Примечание
Проверить крутящий момент вала-шестерни. Оно должно составлять 1,0-2,0 Н / см (0,1-0,2 кгс / см).
3. При установке дифференциала в сборе с ведомой шестерней измерьте размер E (рис. 6.7), приложив осевое усилие P, равное 4000-5000 Н (400-500 кгс), и несколько раз проворачивая шестерню, чтобы подшипник ролики занимают правильное положение. Измерьте расстояние B в картере (см. Рис.6.5) от оси шестерни до упорного конца подшипника дифференциала. По фактическим размерам B, E и установочному размеру ведомой шестерни, равному 50 мм, выбрать (с точностью + -0,025 мм) регулировочное кольцо по формуле
d2 = B — (E + 50 + X ) (мм), где d2 — толщина регулировочного кольца;
X — максимальное отклонение от установочного размера, равное 50 мм, с соответствующим знаком (плюс или минус), этот размер наносится электрографом на торец ведомой шестерни.
4. Установите дифференциал в сборе с наружными кольцами его подшипников и регулировочным кольцом в картер переднего моста и закрепите его.
5. Отрегулируйте подшипники 6 и 22 (см. Рис. 6.4) дифференциала переднего моста, затянув гайку 23, периодически поворачивая дифференциал так, чтобы ролики подшипников заняли правильное положение. После затяжки гайки общий крутящий момент ведущей шестерни дифференциала (Mv. Sh.) Должен быть в пределах Mw. NS. + (0,21-0,42) (Нм). Проведите проверку, проворачивая ведущую шестерню.
Рис. (6.8.) Измерение установочного размера дифференциала с подшипником:
1, 5 — оправка; 2 — дифференциал в сборе с ведомой шестерней; 3 — подшипник; 4 — кольцо подшипника наружное
Примечание
Проверьте и отрегулируйте боковой зазор в зацеплении шестерен установленного нового комплекта главной передачи после регулировки положения шестерен.
Боковой зазор проверяется индикатором, стойка которого прикреплена к картеру моста в направлении, перпендикулярном поверхности зуба ведомой шестерни при закреплении на кожухе стойки индикатора.Проверьте зазор на трех-четырех зубцах, равномерно расположенных по окружности. Разброс значений зазора не должен превышать 0,05 мм. Нормальный боковой зазор должен составлять от 0,15 до 0,25 мм. Если боковой зазор меньше указанного значения, то выбранное регулировочное кольцо следует заменить на кольцо меньшей толщины. При проверке и регулировке бокового зазора нет необходимости предварительно нагружать подшипники дифференциала.
6. Затяните регулировочную гайку 23 до тех пор, пока она не войдет в контакт с подшипниками и не исчезнет в них.
7. Проверить зацепление главных шестерен по пятну контакта, для чего покрасить зубья ведомой шестерни краской (2 зуба в трех или четырех местах равномерно по окружности). 8. Притормаживая вал ведущей шестерни за фланец, вращайте ведомую шестерню в обоих направлениях, пока на зубьях шестерни не появятся пятна контакта, как показано на рис. 6.8.
Примечание
При правильной регулировке зацепления шестерни пятно контакта должно располагаться в местах зубьев, показанных на рис.6.8 (поз.1).
В случае контакта в верхней части зуба (поз. 2) переместите ведущую шестерню к ведомой шестерне, увеличивая толщину регулировочного кольца, и, чтобы сохранить значение бокового зазора, переместите ведомую шестерню от ведомой шестерни. ведущая шестерня.
В случае контакта у основания зуба (поз.3) отодвиньте ведущую шестерню от ведомой шестерни, уменьшив толщину регулировочного кольца, и для сохранения значения бокового зазора переместите ведомую шестерню в положение ведущая шестерня.
Рис. (6.9.) Расположение пятна контакта на зубьях шестерен главной передачи:
А — передняя сторона; Б — боковой реверс; 1 — правильное расположение; 2 — пятно контакта находится на вершине зуба; 3 — пятно контакта находится у основания зуба; 4 — пятно контакта находится на узком конце зуба; 5 — пятно контакта находится на широком конце зуба
В случае контакта на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей шестерни, уменьшив толщину регулировочного кольца, при этом перевод ведущей шестерни на ведомую шестерню для поддержания значения бокового зазора.
В случае контакта на широком конце зуба (поз. 5) переместите ведомую шестерню к ведущей шестерне, увеличивая толщину регулировочного кольца, и для поддержания значения бокового зазора переместите ведущую шестерню подальше от ведомая шестерня.
9. Установите стопорную пластину на крышку подшипника дифференциала.
10. После сборки главной передачи проверьте ее нагрев, сделав тест-драйв на автомобиле. Если картер переднего моста в области подшипников ведущей шестерни и подшипников дифференциала нагревается более чем на 90 ° C, отрегулируйте предварительный натяг
Понадобится : новые болты крышки (по желанию), смазка для фиксации резьбы, герметик, обезжириватель (уайт-спирит или керосин).
— Поднимите колесо домкратом или поднимите автомобиль на подъемнике.
— Снимите крышку ступицы.
— Болты необходимо тщательно очистить в растворителе и просушить.
— Очистите колпачок и ступицу в растворителе и просушите.
— Очистите резьбу ступицы растворителем и просушите.
— Поднимите крышку к ступице и убедитесь, что она плотно прилегает и не деформирована.
— Нанести (размазать) тонкий ровный слой герметика на крышку и ступицу.
— Совместите отверстия под болты в крышке и ступице.
— Нанесите смазку на резьбу болтов для фиксации резьбовых соединений и затяните болты (без шайб).
— Равномерно затяните болты и полностью затяните.
— Герметик должен равномерно расползаться по краям. После застывания срежьте лишнее.
— Не опускайте машину на колеса хотя бы на один час, пока герметик не затвердеет.
Пробка заливного отверстия коробки передач имеет свойство со временем плотно закисать. Это связано с тем, что резьба в нем коническая.
Не дожидаясь этого момента, следует его открутить, очистить (протереть) пробку и резьбу на коробке передач обезжиривающим средством (уайт-спиритом или керосином).
Смажьте резьбу заглушки качественной смазкой, чтобы зафиксировать резьбовые соединения, не жалея о количестве смазки.
Затяните пробку до такой степени, чтобы не было утечки масла без чрезмерной затяжки.
Как заменить сальник заднего моста.
Замена сальника полуоси на УАЗ Патриот:
Правильно установленные, качественные сальники служат очень долго.
Никогда не переустанавливайте использованные снятые сальники.
Покупка качественных сальников.
Если качественные сальники быстро начинают протекать, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовин, подвесного подшипника.
— Открутить карданный вал.
— Отвинтите гайку крепления фланца (гайку вала ведущей шестерни редуктора заднего моста).
— Снимите фланец.
— Снимите сальник с горловины коробки передач с помощью плоской отвертки.
— Место установки сальника очистить обезжиривающим средством (уайт-спиритом или керосином).
— Перед установкой смажьте внутреннюю часть сальника, которая должна контактировать с валом и маслом, трансмиссионным маслом.
— При установке иногда используется старый сальник в качестве опрессовки. Такой сальник желательно промыть, чтобы не «заразить инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекосов, как в результате установки, так и в процессе опрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, снова смажьте жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установите детали в обратном порядке. При установке фланца, затягивая гайку, поверните ее за фланец так, чтобы ролики подшипника встали на место.
1 — болт; 2, 33 — шайбы пружинные; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — установочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — кольцо упорное; 11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка; 16 — корпус моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликоподшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипника дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40 — опорные шайбы полуосных шестерен; 28, 43 — полуосевые шестерни; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — дифференциальные сателлиты; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипника дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки корпуса главной передачи
Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Выбор регулировочных колец обеспечивает правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется пятном контакта.
Правильная затяжка подшипников определяется общим крутящим моментом, значение которого измеряется в Нм. Естественно, что на практике эти единицы измерения никого не интересуют. Процесс затяжки подшипников определяется исключительно навыками и опытом мастера. Для проверки правильности установки моста используются специальные измерительные приборы.
После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. При обкатке исправная и правильно отрегулированная ось не гудит. Без надлежащего ремонта «гудящие» мосты не будут гудеть меньше.
Для проверки правильности регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Прежде чем что-либо делать, проверьте температуру оси после быстрой езды.Если мост сильно нагревается, то можно однозначно сказать, что его, как минимум, нужно регулировать. Если такой мост не ремонтировать, рано или поздно он заклинит.
1. Отвинтите кардан от моста. На поднятом автомобиле, вращая фланец оси (карданный шарнир) вручную в обе стороны, можно почувствовать наличие сломанных зубцов, оценить состояние подшипников и другие проблемы.
2. После снятия кожуха оси проверьте состояние зубьев главной передачи и дифференциала, повернув ось.Не должно быть трещин, выемок, шероховатостей в местах пятен контакта, порезов и оторванных зубов. Оцените расположение пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и сломанных элементов. Эти проблемы действительно существуют. Если все целое, то мост можно отрегулировать. Если есть проблемы, то …
3. Проверить боковые зазоры подшипников. Если есть зазоры, то перемычку нужно отрегулировать до заклинивания.
4. Проверьте правильность включения главной передачи.Для этого закрасьте зубья главной передачи краской из аэрозольного баллончика и, поворачивая мост в обе стороны, определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях главных шестерен оси УАЗ Патриот.
На следующем фото показан пример неправильной регулировки главной пары и наличия шероховатостей в точках контакта:
После регулировки заднего моста не должно быть осевого люфта в подшипниках ведущей шестерни главного привода и в подшипниках дифференциала главного привода.Осевой зазор в подшипниках оси является основной причиной шума и заклинивания оси из-за разрушения зубьев главной пары. Мастеров, умеющих правильно отрегулировать основную пару моста, очень мало. Инструкции в Интернете не очень полезны, поскольку процесс повторяется и требует не только умений, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендации наших клиентов для переборки мостов и блокпостов, в том числе иномарок.Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.
Замена маслаВ трансмиссию УАЗ Патриот нужно заливать самое качественное масло, которое вы можете себе позволить. Слишком низкое качество может протекать через сальники низкого качества.
Очень часто в задней оси со временем из-за попадания в нее влаги масло превращается в густую нетекучую суспензию. Простая замена масла в таком мосту не дает желаемого эффекта. Если вы не уверены, снимите ось и крышку оси и очистите ось.Не питайте иллюзий — если не убрать форточки, если вы ехали по воде, если прошло много времени и т. Д., Значит, в мосту уже нет масла. Причем жижа не в коробке передач, а ближе к ступицам. Те. Подшипники ступиц заднего моста практически не смазываются.
Сапун. Вывод сапунов в моторный отсекСапуны на мостах должны быть выведены в моторный отсек, чтобы вода ни при каких обстоятельствах не попадала на мост.Обычно это делается с помощью тормозных шлангов и тормозных трубок … Проще использовать маслостойкие шланги.
В конце трубок под капотом установлен пластиковый фильтр тонкой очистки топлива от классики, чтобы в мост не попадала пыль. В этом случае конец трубки загибают вниз, чтобы вода не попадала в мост, даже если автомобиль уходит в воду на большее расстояние, чем место расположения конца трубок.
На автомобилях с компрессором при экстремальной эксплуатации иногда создается избыточное давление воздуха в трансмиссии — как бы раздуваются мосты, коробка и раздаточная коробка изнутри.Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.
Иногда конец трубки снабжен расширительным бачком с баллоном для создания объема. В этом случае соединение полностью закрывается. внутренний космический мостик с атмосферой. Когда объем воздуха в перемычке изменяется во время нагрева и охлаждения, баллон надувается или сжимается.
Если вы проехали брод глубиной более 30 см, то следует немедленно (в тот же день) заменить масло в трансмиссии — это инструкция производителя.Делать выводы.
Регулировка ступичного подшипника
Отрегулируйте подшипники ступиц колес оси spicer в следующей последовательности:
— Поднимите автомобиль домкратом со стороны колеса, подшипники которого необходимо отрегулировать.
— Отогните язычок стопорной шайбы 6, отверните стопорную гайку 7 и снимите стопорную шайбу.
— Ослабьте гайку 4 регулировки подшипника на 1 / 6-1 / 3 оборота (1-2 кромки).
— Поворачивая колесо вручную, проверьте легкость его вращения (колесо должно вращаться свободно, не касаясь тормозных колодок на диске или барабане).
— Затяните гайку регулировки ступичного подшипника. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Затягивая гайку, поверните колесо так, чтобы ролики правильно расположились на дорожках качения колец подшипников, и нажмите на ручку ключа плавно, без рывков.
— Установите стопорную шайбу, навинтите и затяните стопорную гайку. Момент затяжки 30-40 Нм (3,0-4,0 кг / см). Установите стопорную шайбу с внутренним усом в паз цапфы. Если на выступах стопорной шайбы есть даже незначительные трещины, замените шайбу.
— Проверьте центровку подшипника после затяжки стопорной гайки. При правильной регулировке колесо должно вращаться свободно, без заеданий, заметного осевого люфта или качания.
— Загните один выступ стопорной шайбы к поверхности гайки, а другой — к поверхности контргайки.
— Вставить полуось заднего моста или поставить муфту отключения колес переднего моста, очистить резьбовую часть болтов от остатков герметика, обезжирить и нанести новый слой герметика, затянуть болты.
Наконец, проверьте правильность регулировки подшипников, наблюдая за нагревом ступиц колес после движения автомобиля.
Если ступица сильно нагревается (рука не переносит нагрева), ослабьте гайку на 1/6 оборота (1 кромка), соблюдая последовательность и правила, изложенные выше.
При проверке регулировки подшипников на нагрев не используйте рабочие тормоза, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.
Источник
уаз-тюнер.ru
kulibinsclub.ru
avtosteh.ru
Автомобиль с полным приводом УАЗ Патриот имеет два ведущих моста, причем передний мост не связан через сцепление или электронные системы. В конструкции предусмотрен подбор крутящего момента через раздаточную коробку и далее на главную передачу моста. Различные фотографии и схемы как передней, так и задней оси можно посмотреть не только в каталогах, но и на сайтах в Интернете.
Конструктивные особенности, устройство
Автомобиль на подъемнике
В устройстве ведущих мостов больших отличий нет. Передний мост УАЗ Патриот имеет одноступенчатую конструкцию. Это отражается в передаче крутящего момента через главную передачу и дифференциал.
В передней полой балке расположены два полуоси, которые получают вращение от ведомой шестерни главного привода и передают его на ступицу. Полуоси передают вращение через ШРУСы.
При использовании передней оси вы можете заблокировать колеса, включив специальные муфты, также называемые ступицами.
Возможные неисправности и их проявление
Несмотря на простоту, из-за высокой нагрузки или нарушения правил эксплуатации могут возникнуть неисправности, которые легко диагностировать.
Передний мост характеризуется следующими неисправностями:
- Повышенный шум при работе моста. Неисправность данного устройства может быть вызвана:
- нарушением регулировки и развертки подшипников дифференциала;
- неправильная регулировка подшипников, изготовление шестерен в конструкции главного редуктора;
- Низкий уровень масла в картере моста.
- Повышенный уровень шума при разгоне и торможении автомобиля обусловлен:
- нарушением зацепления или зазора главных передач;
- увеличение зазоров подшипников при отсутствии регулировки или в результате износа.
- Стук при трогании автомобиля с места вызван износом ведущей шестерни в дифференциальном механизме.
- Понижение уровня масла:
- Потеря эластичности сальника переднего моста;
- износ сальников внутреннего шарнира;
- плохое крепление крышки моста.
- Шум при движении на поворотах возникает из-за износа деталей одного или нескольких шарниров равных угловых скоростей.
Следует отметить, что неисправности аналогичны тем, что могут возникнуть в деталях заднего моста.Учитывая простую конструкцию моста, сложностей с ремонтом, как правило, не возникает.
Последовательность действий при разных видах ремонта
Регулировка подшипника
Чтобы мост УАЗ Патриот надежно работал долгое время, после выполнения необходимых ремонтных работ необходимо правильно отрегулировать зазоры подшипников. Операции выполняются в определенном порядке.
- Под подшипник главного приводного вала подбирается регулировочное кольцо.Толщина кольца определяется разницей длины от воображаемой линии центра полуосей до внешнего края подшипника с толщиной самого подшипника.
- После установки регулировочного кольца и ведущей шестерни проверьте крутящий момент при вращении вала. Оно не должно превышать 1,0–2,0 Нм.
- Аналогичный алгоритм используется для выбора регулировочного кольца ведомой шестерни.
- При установке дифференциала зазоры подшипников полуосей регулируются регулировочными гайками.
- После монтажа механизма выходной крутящий момент должен быть не более 0,42 Нм при вращении за ведущей шестерней.
- Необходимая операция для контроля правильности произведенных регулировок — проверка отсутствия люфта, а также зацепления шестерен механизма по пятну контакта. Для этого вращайте ведомую шестерню, контролируя точку контакта зубьев.
Настройка моста
Зажим не должен быть поверхностным или чрезмерно глубоким, для этого под подшипники устанавливаются регулировочные кольца необходимой толщины.
Внедорожники УАЗ Патриот, Хантер с завода комплектуются двумя ведущими мостами: передним и задним. Благодаря наличию на внедорожнике УАЗ Патриот двух мостов его проходимость не имеет себе равных. Передняя ось, в отличие от задней, управляемая. Это означает, что передняя ось включается только при необходимости. Мост, который устанавливается на УАЗ, называется Спайсер. Он был разработан еще в далекие 90-е годы и с каждым годом совершенствовался и дополнялся. Сегодня появилась такая новость, что Spicer скоро заменит старые конструкции агрегатов, которые устанавливаются на «буханках» и «козлах».
Сегодня мы обратим внимание на переднюю ось Spicer внедорожника UAZ Patriot. Что это такое, особенности, плюсы и способ настройки продукта.
Корпус моста Spicer изготовлен из литого материала, в который запрессованы полуоси. Картер моста закрыт крышкой картера. Поперечная плоскость устройства не имеет разъема, что увеличивает надежность и жесткость конструкции. Также дифференциал и главная передача оси Spicer расположены в одном картере, что обеспечивает высокую точность включения и работы устройства.Все эти особенности приводят к увеличению производительности продуктов.
Теперь для обслуживания устройства достаточно снять крышку картера и провести необходимый ремонт или замену изделий. Периодический контроль уровня масла в системе, своевременная замена сальников и подшипников, а также устранение люфтов в шестернях и дифференциале — все это главный критерий обслуживания агрегата.
Мост Spicer оснащен новыми типами шарниров (ШРУС), отличительной чертой которых является долговечность.Эти петли требуют периодической смазки конструкции, для чего используется материал ШРУС-4. Недопустимо использовать Литол-24 для смазки петель.
Не менее важным моментом является величина передаточного числа моста Спайсера. На УАЗ Патриот выпускаются устройства с двумя значениями передаточных чисел передних мостов: 4,11 и 4,62. Мосты номиналом 4,11 устанавливаются на внедорожник УАЗ Патриот с бензиновым двигателем, а на дизельные агрегаты — 4,62.
Конструкция и компоновка
На фото ниже представлена схема устройства переднего моста Spicer с цифровыми обозначениями.Рассмотрим основные механизмы, из которых состоит передний мост Spicer.
- 3 — ведомая шестерня, у которой больше косых зубьев, чем у ведущей;
- 9 — роликовый подшипник, требующий замены при износе;
- 13 — фланец;
- 16 — корпус моста;
- 21 — ведущая шестерня и вал;
- 23 — гайка, с помощью которой регулируются подшипники дифференциала.
На схеме видно, что мост Spicer имеет множество мелких деталей, без которых невозможна работа переднего блока.Мы не будем рассматривать их все, но во время ремонта устройства обязательно проконтролируйте расположение каждой детали. В противном случае изделие потребуется повторно разобрать и отремонтировать.
Преимущества
Внедорожник УАЗ Патриот оснащен передним устройством широкого типа. К достоинствам данной конструкции можно отнести следующие моменты:
- Увеличенная колея колеи, что положительно сказывается на устойчивости автомобиля как на дороге, так и на бездорожье. Колея увеличена до 160 см.
- Это положительно сказалось на возможности увеличения угла поворота передних колес до 32 градусов. При этом внедорожник получил лучшую маневренность на дороге и бездорожье.
- Повышен класс прочности поворотных кулаков, что позволило снизить частоту смазочных и ремонтных работ.
- Благодаря новой подвеске УАЗ Патриот получил лучшую управляемость и устойчивость.
Усиленная крышка редуктора
Таким образом, данные преимущества говорят о высокой устойчивости внедорожника на бездорожье, а также проходимости, что немаловажно для такого агрегата.
Регулировка
Регулировка — это процесс, при котором устройство должно быть правильно отрегулировано, чтобы предотвратить возникновение дальнейших дефектов. Регулировка передней оси Spicer осуществляется в основном после ремонтных работ. В редких случаях регулировка оси проводится в случае износа подшипников или хомутов. Рассмотрим, как регулируются подшипники передней оси Spicer на внедорожнике UAZ Patriot.
Итак, регулировка проводится в следующем порядке:
Если требуется регулировка моста Спайсера без замены подшипников, то процесс включает следующие этапы:
- Оси оси откручиваются и снимается крышка картера. .Перед этим не забудьте слить масло с моста.
- В дифференциале подшипников зазор следует установить равным 0,15 мм. Делается это с помощью тех же регулировочных гаек.
- Боковой зазор должен составлять 0,2 мм. Для этого поворачивают шестерню и проводят измерение в 6 точках.
- Для увеличения зазора отверните гайку, а для уменьшения — ввинтите.
- Подшипник сжимается в направлении оси, с помощью которой регулируется предварительный натяг.
- Передний мост Spicer можно собрать и залить маслом. На этом настройка моста завершена.
Как видите, передний мост Spicer отличается по своим параметрам от предшественников, поэтому размещение такой продукции на внедорожнике повлекло за собой улучшение не только проходимости, но и долговечности агрегатов.
Стоимость переднего моста Spicer довольно внушительная, поэтому очень важно не доводить его до неисправностей и вовремя их устранять.Ведь даже если передний мост не является основным устройством, то его выход из строя просто приведет к тому, что UAZ Patriot не сможет двигаться по бездорожью. Зачем же тогда полноприводный джип? Поэтому, подводя итоги, следует отметить, что диагностика и профилактика требуются не только для мотора и шасси, но и для прямого привода как передних, так и задних колес.
