Ваз 2109: ремонт стеклоочистителя делаем своими руками

Стеклоочиститель («дворник») ваз 2109

Стеклоочистители предназначены для очистки лобового стекла от капель дождя в непогоду, а так же от пыли и грязи и  обеспечивают водителю хорошую видимость. При этом щетки стеклоочистителей установленные правильно, очищают большую площадь.
Качество очистки стекла во многом зависит от того, насколько плотно щетки прижимаются к стеклу. Конечно, не стоит забывать, что стеклоочиститель (в силу своего устройства) очищает не всю поверхность лобового стекла, из-за этого обзор в снегопад либо сильный дождь значительно ухудшается.
При отказах (неисправностях) в работе дворников вам придется произвести ремонт стеклоочистителя ваз 2109. Не бойтесь выполнить эту несложную процедуру своими руками, воспользуйтесь нашей статьей и сэкономьте ваши деньги.

Признаки неисправностей

Дворники имеют несколько видов схем подключения (смотрите дворники 2109 ремонт ваз).
Для всех этих схем отмечают такие признаки неисправностей:

  • Когда при включении дворников щетки не сдвинулись с места, то возможен обрыв в электрической цепи
  • Либо окислились контакты предохранителя (его проверяем в первую очередь)
  • Возникла неисправность переключателя либо самого электродвигателя
  • Возможно, неисправна червячная передача

Приступаем к ремонту

Наша инструкция подходит для ваз 21099 ремонт и замена стеклоочистителей. Снимается механизм дворников ветрового стекла на ваз2109  и других моделях при необходимости полной замены (если они полностью вышли из строя), для ремонта либо выполнения других работ, когда его наличие мешает ходу их выполнения.
Вам понадобится набор рожковых ключей и набор отверток, чтобы выполнить  на ваз 2109 ремонт своими руками дворников, действуйте в такой последовательности:

  • Отсоединяем провод минусовой клеммы аккумулятора
  • Поворачиваем оба рычажка щеток дворников в вертикальное положение, откручиваем их крепящие их гайки
  • Снимаем рычажки щеток с валиков стеклоочистителя

Откручиваем и снимаем рычажки щеток стеклоочистителя

Примечание: Если вдруг рычаг вам не удается снять усилием руки, открутите гайку, крепящую рычаг дворника, только не до конца, во избежание повреждения резьбы.

При помощи плоскогубцев (пассатижей) сдергиваем рычаг со шлицев, затем полностью откручиваем гайку. Снимаем рычаг стеклоочистителя.

  • Снимаем защитные колпачки, по одному с каждой стороны
  • Отворачиваем по одной гайке от верхнего крепления кронштейна с двух сторон
  • Снимаем специальные выравнивающие резиновые шайбы, расположенные с двух сторон
  • Открываем капот на автомобиле ваз 2109, отсоединяем разъем с проводками от колодки
  • Затем смещаем вентилятор отопителя в правую сторону по отсеку, расположенному перед ветровым стеклом, если этого не сделать, то вентилятор будет мешать нам, вынуть стеклоочиститель.
  • Снимаем крышку с блока предохранителей и реле
  • Вынимаем из монтажного блока все реле:  так как они мешают снятию дворника

Отсоединяем разъем от колодки. Вынимаем все реле, чтобы не мешали снятию дворника

  • Отворачиваем болт нижнего крепления от кронштейна стеклоочистителя.
  • Сжимаем, пластмассовый держатель проводков и вынимаем его из щели в кузове
  • Снимаем держатель с проводков, чтобы его не потерять
  • Выводим валики механизма дворников из отверстий расположенных в кузове
  • Сдвигаем стеклоочиститель таким образом, чтобы его двигатель находился в широкой части нашего отсека, расположенного перед ветровым стеклом (это место установки вентилятора печки)
  •  Поворачиваем стеклоочиститель, и выводим его двигатель из отсека
  •  Сдвигаем дворник в сторону блока предохранителей и  реле
  •  Вынимаем его из отсека
  • Отворачиваем гайку, крепящую кривошип механизма дворника
  • Снимаем кривошип с валика редуктора дворника, поддев его плоской отверткой

Поддев плоской отверткой, снимаем кривошип с валика редуктора

  • Отворачиваем три болта, крепящих редуктор дворника  с электродвигателем
  • Откручиваем два винтика, крепящих провода электродвигателя стеклоочистителя
  • Отсоединяем провода от биметаллического термо  предохранителя

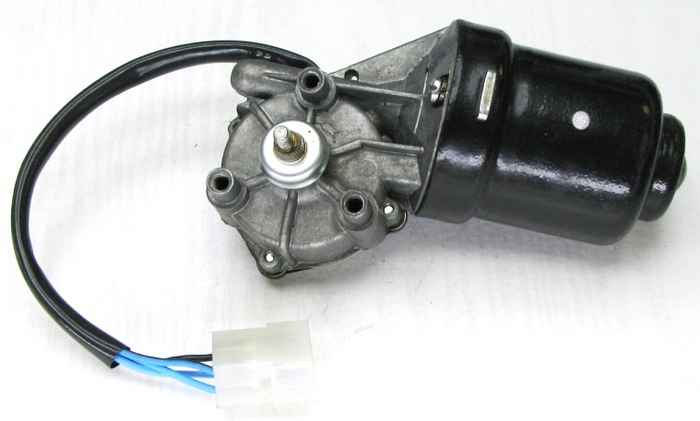

  • Снимаем с кронштейна двигатель стеклоочистителя
  • Затем снимаем стопорное колечко с вала редуктора дворника
  • Снимаем регулировочные шайбы с вала редуктора

Совет: Обязательно промаркируйте все регулировочные шайбы для того, чтобы при сборке механизма стеклоочистителя установить их в том же количестве и на свои родные места

  •  Откручиваем три винта, крепящих крышку редуктора дворника
  • Снимаем крышку редуктора

Откручиваем винты (их три),  они обозначены стрелочками, чтобы снять крышку редуктора

Предупреждение: Разбирая редуктор стеклоочистителя, не откручивайте (вообще не трогайте) регулировочный винт, (на фото вверху он обозначен красным) иначе вы нарушите осевой зазор (он отрегулирован на заводе) вала якоря.

  •  Снимаем панель с редуктора дворника
  • Вынимаем шестерню редуктора дворника
  • Откручиваем два винта (второй располагается за корпусом редуктора дворника) и вынимаем две закладные гайки

Откручиваем винты и вынимаем закладные гайки

  • Снимаем корпус редуктора дворника с корпуса электродвигателя вместе со щеткодержателем
  • Вынимаем якорь из корпуса двигателя дворника
  •  Продуваем корпус после разборки электродвигателя сжатым воздухом для того, чтобы удалить из него угольную пыль
  • Снимаем стопорные колечки с обоих валиков механизма дворников
  • Затем снимаем регулировочные шайбы с двух валиков механизма стеклоочистителя.
  • Вынимаем тяги из кронштейна и снимаем с обоих валиков регулировочные шайбы
  • Вынимаем уплотнительные кольца из специальных проточек с обеих сторон от кронштейна.

Дальше разобрать систему трапеции невозможно, ее тяги имеют полностью неразборную конструкцию (фото внизу):

  • 1 –  обозначен кривошип
  • 2 — короткая тяга дворника
  • 3 — шарнир тяг
  • 4 —  это валик механизма дворника
  • 5 — длинная тяга

Неразборная конструкция тяг дворника

  • Проверяем пружинки щеток, если пружинки щеток электродвигателя повреждены либо потеряли упругость, заменяем щетки новыми
  • Проверяем легкость перемещения щеток в щеткодержателе
  • Заменяем изношенные либо имеющие сколы щетки, они должны свободно перемещаться и без заеданий
  •  Припаиваем выводы новых щеток (при замене) к щеткодержателю

Проверяем упругость пружинок и плавность перемещения самих щеток

  • Зачищаем коллектор при помощи мелкой шкурки (наждачной бумаги), если он загрязнен либо на нем присутствуют риски, царапины и т. д.
  • Если коллектор сильно изношен или обгорел, заменяем якорь либо редуктор в сборе с электродвигателем
  •  Обнаружив следы заедания на самих шейках якоря, зачищаем их при помощи мелкой шкурки

Шейки якоря обозначены стрелками, проверяем состояние шеек и коллектора

  • Заменяем шестерню редуктора электродвигателя с поломанными либо сильно изношенными зубьями
  • Выправляем погнутые тяги дворника. Если их выпрямить невозможно, заменяем всю трапецию стеклоочистителя
  • Если обнаружены повреждения шлицев либо резьбы валиков, заменяем трапецию стеклоочистителя целиком
  • Подгоревшие либо окисленные контакты механизма самоостановки зачищаем, с помощью мелкой шкурки
  • Заменяем порванные, потерявшие упругость либо потрескавшиеся резиновые подушки, и другие резиновые детали

 Сборка

Собираем и устанавливаем на автомобиль ваз 2109, стеклоочиститель в обратной последовательности, учитывая следующее:

  • Проверьте, чтобы при постановке якоря в корпус был установлен специальный упорный шарик в выемку вала.
  • При сборке редуктора дворников смазываем консистентной смазкой червяк вала электродвигателя и шестерню редуктора.
  • Смазываем консистентной смазкой все валики при установке тяг в кронштейн.
  • Кривошип устанавливаем параллельно короткой тяге.
  • Он при этом, направлен в сторону электродвигателя.

На этом авторемонт своими руками ваз 2109 (стеклоочистителя) завершен. Как видите ничего трудного и тем более, невозможного в этом нет.
Дополнительно  посмотрите видео ваз 2109 ремонт дворников (стеклоочистителей).

Трапеция дворников - ремонт и замена своими руками на ВАЗ 2110 + Видео

Трапеция дворников передает усилие от двигателя на поводки стеклоочистителей. Лучшее качество очистки лобового стекла будет лишь в том случае, когда все элементы дворников исправны. Если шарниры трапеции забиты грязью или в них высохла смазка, энергии моторчика не хватит для качественной очистки. Поэтому владельцы автомобилей десятого семейства раз в 5 – 10 лет вынуждены ремонтировать трапецию, чтобы избежать ухудшения работы дворников.

Что влияет на состояние трапеции

Мотор и трапеция дворников расположены непосредственно под стеклом, поэтому часть воды или омывающей жидкость попадает на них. Помимо воды туда попадают пыль, грязь и различный мелкий мусор. Все это приводит к изменению свойств смазки и ухудшению работы трапеции. Когда смазка теряет свои свойства, начинается износ пластиковых втулок шарниров, в результате появляется люфт и увеличивается сопротивление при работе.

Как снять трапецию двориников

Для снятия трапеции понадобятся:



  • ключ на 10;
  • тонкая плоская отвертка;
  • крестовая отвертка.

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки.

Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Ремонт трапеции

Во время ремонта необходимо очистить все элементы трапеции от грязи и осмотреть шпильки. Если на их ребрах обнаружен износ, придется менять трапецию. Ремонт трапеции заключается в замене пластиковых колпачков. Для этого вам понадобится ремкомплект и кипяток. Сначала разберите трапецию, используя в качестве рычага монтировку или мощную плоскую отвертку. После этого срежьте старые пластиковые колпачки. Если не получается срезать, воспользуйтесь бокорезами и откусывайте от колпачков по кусочку, пока не получится вытащить их из тяг трапеции. Также можно подержать концы трапеции в кипятке, достаточно 2 – 3 минут, после чего вытолкните колпачки из посадочного места.

На автомобили «десятого» семейства – ВАЗ 2110, 2111 и 2112 устанавливали три вида трапеций, которые отличались незначительными деталями. Поэтому существует вероятность, что придется подгонять либо тяги трапеции, либо колпачки. Достаньте колпачок и осмотрите. Если на нем сверху есть фиксирующий выступ, проверьте выемку под него на посадочном месте тяги. Если выемки нет, придется или срезать выступ на колпачке (не влияет на работоспособность и надежность трапеции) или пропиливать его в тяге.

Если на колпачке выступа нет, никакой подгонки проводить не придется.

Очистите тягу и посадочное место, затем опустите колпачок на 10 – 15 секунд в кипящую воду. После этого он размягчится и легко станет на место. Не устанавливайте холодный колпачок, это приведет к его разрушению. После полного остывания колпачка (20 минут) тяга готова к сборке. Перед сборкой смажьте втулки графитной смазкой.

Проверьте исправность электромотора. Для этого отсоедините его от трапеции (необходимо открутить гайку крепления) и подключите к автомобильному аккумулятору. При работе он должен издавать негромкое жужжание. Если вы не знаете, как присоединить моторчик к аккумулятору, то подключите его к разъему питания. Включайте различные режимы работы электромотора в течение 10 – 15 минут. После этого пощупайте его. Если мотор нагрелся, необходимо заменить его. Специалист по электротехнике может попытаться восстановить это устройство, но обычным водителям и автолюбителям необходимо менять его.

Установка трапеции на место

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

Дворники на ВАЗ 2110: поломки, ремонт своими руками, размеры щеток

Содержание:

  1. Устройство приборов
  2. Почему не работают дворники
  3. Ремонт стеклоочистителя
  4. Альтернативные решения
  5. Этапы доработки

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Устройство Характеристика
Электромотор Он отвечает за вращение дворников с разной интенсивностью. В электродвигателе располагается редуктор, а сам мотор работает за счет подвода постоянного тока. В якоре движка находятся встроенные три щетки, обеспечивающие три режима работы стеклоочистителя — быстрый, медленный и с паузами. Хотя считается, что частот вращения щеток у ВАЗ 2110 всего две
Электрические компоненты Это подрулевой переключатель, реле дворников, которое позволяет активировать режим движения щеток с перерывами. Плюс не забываем про выключатель. Вся электрическая система объединена в провода, идущие через биметаллический термостойкий предохранитель. Важно заметить, что оба реле и предохранитель F5 находятся в монтажном блоке, а биметаллический предохранитель и выключатель — в редукторе электродвигателя
Стеклоочистители При этом размер дворников на ВАЗ 2110 может быть разным, о чем мы еще поговорим. Они отличаются по форме, материалу изготовления, устройству
Механический привод Важная составляющая, которая, увы, не редко ломается на «десятке»

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

  1. Снимите приборную панель.
  2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
  3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
  4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
  5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
  6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
  7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Для всех моделей ВАЗ 2110, вне зависимости от года выпуска, предусмотрена установка дворников для стороны водителя и пассажира одинакового размера — 20 дюймов. Длина щетки составляет 508 миллиметров.

Но этот размер может быть увеличен до 530 миллиметров. Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Этапы доработки

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

  • Отключите минусовой провод от аккумуляторной батареи;
  • Потяните на себя дворник;
  • Снимите имеющиеся щетки;
  • При наличии декоративной накладки, уберите ее;
  • Отвинтите болт крепления, тем самым демонтировав старый дворник;
  • Сопоставьте размеры старого и нового очистителя;
  • В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
  • Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

 Загрузка ...

Не работают дворники на ВАЗ 2109: диагностика неисправности и ремонт, замена реле

Содержание:

  1. Признаки поломки
  2. Ремонт

Роль дворников для любого автомобиля многие недооценивают. Но вы попробуйте выехать на дорогу во время ливня или снега, и тогда поймете, что без стеклоочистителей ездить невозможно и невероятно опасно, ибо вы попросту не видите ничего впереди вас.

Очистители лобовушки

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

  • Дворники полностью остановились, не реагируют на нажатие рычагов;
  • Перестал работать прерывистый режим стеклоочистителей;
  • Дворники работают слишком медленно;
  • Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Причины

Как и признаки, причины неисправности могут быть разнообразными:

  • Окисление контактов;
  • Выход из строя предохранителя;
  • Обрыв электрической цепи дворников;
  • Неисправность червячной передачи;
  • Отказ в работе переключателя;
  • Поломка электродвигателя очистителей и пр.

Ремонт

Для устранения неполадок с дворниками на вашем ВАЗ 2109 вовсе не обязательно обращаться на СТО. Работу вполне можно выполнить своими руками, сэкономив приличную сумму денег.

Ремонт заключается в выполнении нескольких операций:

  • Разборка узла;
  • Выявление неисправностей;
  • Устранение причин поломки очистителей;
  • Обратная сборка.

Демонтаж

Первым делом нужно научиться снимать стеклоочистители. Это откроет вам доступ к устройству и всем его компонентам.

Демонтаж дворником осуществляется для их ремонта, замены, модернизации или при работе с другими компонентами вашего автомобиля.

Достаточно соблюдать указанную последовательность действий предварительно ознакомиться со схемой дворников, чтобы все сделать правильно.

Схема

  1. Для начала отключите минусовую клемму АКБ, чтобы обесточить машину.
  2. Снимите рычаги щеток, переведя их в вертикальное положение и открутив крепежные гайки. Выкручивайте гайки аккуратно, дабы не вытолкнуть рычаг. Иначе под действием пружины он вылетит в стекло и разобьет его.
  3. Открутив крепежи, рычаги можно снять. Не всегда удается сделать это вручную, потому вооружитесь плоскогубцами. Старайтесь не повредить резьбовой участок. Дабы этого избежать, накрутите гайку обратно на шлицы, но не полностью.
  4. Со шлицов с каждой стороны снимите защитные колпачки, выполненные из пластика.
  5. Открутите верхние крепежные гайки кронштейном и снимите их. Под ними имеются резиновые шайбы, которые также демонтируются.
  6. Поднимите капот и отключите колодку проводов, которая питает двигатель стеклоочистителя.

  1. Открутите крепежные винты вентилятора печки и немного сместите его в сторонку. Так при демонтаже очистителя он не помешает вам.
  2. Демонтируйте с блока реле и предохранителей крышку. Снимать нужно не только реле дворников, но и все остальные. Иначе они помешают вам при дальнейших процессах.
  3. Открутите нижнюю крепежную гайку механизма, извлеките пластиковый держатель жгута проводов от электромотора из отверстия в кузове машины. Теперь можно снять держатель, дабы он не потерялся в ходе ремонта.
  4. Остается протолкнуть валик механизма внутри, затем приподнять электромотор и механизм стеклоочистителя немного вверх и в сторону. Так вы легко сможете извлечь узел.

Выполнив полную разборку узла, вы сможете проверить состояние каждого механизма дворников, определить причину возникших неисправностей.

Устройство

Проверка состояния элементов

Разобрав конструкцию дворников на своем ВАЗ 2109, вы можете определить поврежденные компоненты, которые привели к неполадкам. Как именно найти виновников, мы вам расскажем.

Элемент Ваши действия
Корпус электромотора, статорные обмотки и вал якоря Эти элементы нужно проверить на предмет наличия механических повреждений на поверхностях. Статор не должен иметь следы соприкосновения с якорем, и наоборот. Если на поверхностях обнаружены дефекты, царапины, попробуйте обработать их наждачкой. Если такая мера не помогла, компоненты подлежат замене
Пружины щеток Пружины по мере эксплуатации могут повредиться, потерять свою упругость. От этого страдают сами щетки, не отрабатывают должным образом. Наличие износа пружин говорит о необходимости их замены
Щетки Проверьте, насколько свободно щетки перемещаются в держателях. Если есть заедания, попробуйте обработать узел наждачкой. Наличие сколов, трещин и следов износа требует замены щеток
Коллектор Не редко на поверхности коллектора появляются следы от нагара и трения щеток. Справиться с проблемой поможет полировочная паста. Якорь нужно зажать в патроне дрели, что повысит эффективность полировки. На коллекторе не должно быть царапин, сколов, прочих повреждений. Опять же, при их наличии попробуйте обработать наждачкой. В противном случае якорь меняется на новый
Шестерня привода редуктора Проверьте наличие механических повреждений и сколотых зубцов. При отсутствии некоторых зубьев щетки могут медленно работать, либо нарушается прерывистый режим. Лучше всего заменить шестерню. При замене обработайте новую шестеренку пластичным солидолом и смажьте корпус редуктора, очистив его предварительно от следов старой смазки
Тяги привода дворников Убедитесь, что они не погнуты. При наличии небольших деформаций можно попробовать выровнять тяги вручную или инструментов. Если выровнять не получается, замените
Резьбовая часть валиков рычагов Резьба и шлицы не редко оказываются поврежденными. Если это произошло, вам придется заменить полностью тяги в сборе
Предохранители и реле Не редко причиной отказа в работе дворников ставится реле или сгоревший предохранитель. Предохранителем электродвигателя омывателя стекла является элемент F7, а реле, отвечающее за интересующий нас узел, обозначается в монтажном блоке К3.

Проверяем блок предохранителей

При выходе из строя стеклоочистителя лобового стекла, первым делом проверьте, не перегорел ли предохранитель и все ли в порядке с реле, которые отвечают за работу этого узла. Часто сложный ремонт не требуется, достаточно просто извлечь перегоревший плавкий элемент и заменить его на новый.

В некоторых случаях перегоревший предохранитель говорит о чем-то больше, нежели просто его поломка. Чем именно вызвано нарушение целостности предохранителя — это важный вопрос. Потому рекомендуется выполнить разборку дворников, проверить состояние всех узлов и разобраться, что же стало истинной причиной отказа щеток на ВАЗ 2109.

 Загрузка ...

Не работают дворники ВАЗ 2107: причины и решения

Дворники играют важную роль в управлении любого автомобиля. Автомобиль ВАЗ-2107 оснащен парой дворников, которые обеспечивают очистку лобового стекла во время дождя. Эксплуатировать транспортное средство, на котором не функционируют дворники, категорически запрещено. Когда стеклоочистители отказываются работать, значит пришло время заняться их ремонтом. Причин неисправности стеклоочистителей достаточно много, поэтому в материале уделим внимание особенностям ремонта данных изделий на автомобиле ВАЗ-2107.

Устройство стеклоочистителя

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях. Основными составляющими элементами дворников являются:

  • Электрический моторчик.
  • Электрический насос омывателя.
  • Предохранители.
  • Реле управления.
  • Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
  • Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

  • вышел из строя переключатель, что бывает в частых случаях;
  • перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
  • плохой контакт цепи или его отсутствие;
  • неисправность моторчика стеклоочистителя;
  • поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Стеклоочистители не функционируют в режиме прерывания

Если возникла ситуация, при которой очистители не функционируют в режиме прерывания, значит, поломку следует искать в реле дворников. Цикличность функционирования изделий обеспечивается замыканием и размыканием контактор управляющего реле.
Для проверки пробуемподать питание на колодку реле. На практике это выглядит так:

  1. извлекается реле;
  2. переключателем, находящимся возле рулевого колеса необходимо включить переключатель дворников;
  3. используя тестер, необходимо проверить, имеется ли напряжение на клемме.

Если питание отсутствует, то требуется осуществить замену переключателя. Возможно причина в обрыве управляющей цепи, поэтому необходимо найти и устранить этот дефект. В случае, если питание имеется, но реле не срабатывает, значит необходимо его заменить. Реле ремонту не подлежит, поэтом его необходимо только менять.

Не функционирует электромотор очистителя

Если электродвигатель не работает, но при этом имеется напряжение на его контактах, тогда проблема в самом устройстве. Это может быть износ щеток или же выход из строя обмоток. Щетки изнашиваются с течением времени, а обмотка выходит из строя при перегрузке мотора. Данные изделия подлежат ремонту, но для того необходимо обратиться в мастерскую.

Мотор и редуктор стеклоочистителя

Дворники не доходят до крайней точки

Часто владельцы автомобилей отечественного производства сталкиваются с проблемой, когда при выключении дворников щетки останавливаются в той точке, где находились, то есть не возвращаются в крайнее нижнее положение. Проблема такой неправильной остановки щеток непосредственно в редукторе привода. Редуктор оснащается концевым выключателем, который в действие приводится при помощи кулачка. Кулачок предназначен для контроля положения щеток после того, как исчезает питание на рычаге выключателя.

Возникает поломка преимущественно тогда, когда водитель включает примерзшие к стеклу дворники. В результате выходит из строя редуктор, который необходимо заменить новым.

Доработка дворников

Когда идет сильный дождь, то стеклоочистители семерки работают отлично(в постоянном режиме). Недостатком является тот факт, что во время слабого дождика(в прерывистом режиме), щетки могут тереть вхолостую, изнашиваясь и царапая стекло. Это происходит из-за не оптимальной паузы между взмахами. Решить такую проблему можно при помощи доработки дворников. Как доработать дворники на ВАЗ-2107, узнаем далее.

Доработка дворников ВАЗ 2107 заключается в изменении их частоты работы, или возможности ее плавной регулировки.

  • Изначально необходимо снять реле, расположено которое в салоне, возле рычага открытия капота.
  • Необходимо снять крышку реле и заменить установленный резистор на 62 кОм другим, сопротивление которого составляет 30 кОм. Это позволит уменьшить интервал срабатывания дворников с 4 секунд на 2 секунды.
  • Резистор припаивается к плате только с одной стороны.
  • В разрыв цепи необходимо припаять провода, которые будут подключаться к переменному сопротивлению от 100 до 500 кОм.
  • Когда провода припаяны, можно собрать реле и установить на место.
  • Устройство в виде переменного резистора требуется расположить в удобном месте на панели управления, так как с его помощью будет происходить переключение работы щеток.
  • Такая схема подключения позволяет выбирать оптимальный режим функционирования стеклоочистителей в диапазоне от 2 до 10 секунд.

После того, как схема собрана, можно осуществить включение дворников и проверить их функционирование. Переменный резистор имеет вид обычного регулятора, который представлен на фото ниже.

Есть еще один более простой способ модернизации стеклоочистителей, не требующий работы с паяльником. На рынке продаются уже готовые реле с регулировкой паузы. Вам нужно только купить подобное реле, и установить его вместо штатного. Более подробно об этом можно узнать из видео ниже.

Такая простая доработка существенно повысит срок службы щеток, что также немаловажно для водителей. Подводя итог, важно отметить, что ремонт дворников не является сложным процессом, но чтобы отремонтировать или найти причину поломки, следует подойти к ситуации с умом. Определить конкретно, как не работают дворники, а уже после искать поломку.

Ремонт стеклоочистителя ВАЗ 2105 (ВАЗ 2104)

Детали моторедуктора очистителя ветрового стекла

1 – крышка;
2 – панель;
3 – шестерня редуктора;
4 – стальная шайба;
5 – текстолитовая шайба;
6 – пластина крепления крышки;
7 – корпус;
8 – якорь;
9 – кривошип;
10 – стопорное кольцо;
11 – защитный колпачок;
12 – пружинная шайба;
13 – уплотнительное кольцо;
14 – регулировочная шайба;
15 – подпятник;
16 – крышка электродвигателя

Данные для проверки моторедуктора

Максимальный эффективный момент на валу моторедуктора*, Н·м (кгс·м)

1,96 (0,2)

Потребляемая сила тока* при моменте 0,98 Н·м (0,1 кгс·м), не более, А

2,8

Частота вращения вала моторедуктора* при моменте 0,98 Н·м (0,1 кгс·м), не менее, мин–1

50

* При напряжении 14 В и температуре (25±10)° С в холодном состоянии.

Электрическая схема включения очистителя ветрового стекла представлена в подразделе

Ремонт очистителя заключается, в основном, в правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуется заменять новым. Из ремонтных работ по моторедуктору допускается только замена шестерни редуктора, зачистка коллектора и регулировка концевого выключателя.

Снятие и установка

1. Снимите щетки с рычагами, откройте капот и отсоедините провода от аккумуляторной батареи и моторедуктора очистителя.
2. Отверните гайки крепления осей (штуцеров) рычагов и снимите уравнители и резиновые прокладки.
3. Отверните гайки крепления кронштейна моторедуктора и снимите очиститель в сборе.
4. Если необходимо, то на верстаке снимите моторедуктор с кронштейна и разберите рычажный привод.
5.Устанавливайте очиститель на автомобиль в последовательности, обратной снятию.

Разборка, сборка и проверка технического состояния моторедуктора очистителя

1. Для разборки моторедуктора отверните винты крепления крышки 1 (смотрите рисунок Детали моторедуктора очистителя ветрового стекла) редуктора и снимите ее вместе с панелью 2. Затем отверните винты крепления крышки 16 к корпусу 7 электродвигателя и разъедините их. Выньте якорь 8 электродвигателя.
2. Чтобы снять шестерню 3 редуктора, отверните гайку крепления кривошипа 9, снимите стопорное кольцо с оси и выньте из корпуса ось с шестерней и шайбами.
3. После разборки продуйте внутренние полости электродвигателя сжатым воздухом для удаления отложений угольной пыли и проверьте состояние щеток и коллектора.
4. Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины должны быть целыми и иметь достаточную упругость. Коллектор зачистите мелкозернистой шлифовальной шкуркой, а затем протрите чистой тряпкой, слегка смазанной техническим вазелином. Если коллектор сильно обгорел или изношен, то моторедуктор лучше заменить новым.
5.Проверьте, нет ли следов заедания на шейках вала якоря. При необходимости зачистите их мелкозернистой шлифовальной шкуркой.
6.При сборке отводите щетки от коллектора, чтобы не поломать их и не повредить их кромок, а якорь в корпус вставляйте с особой осторожностью, избегая ударов якоря о полюса, чтобы не разбить их.
7.После сборки, для центровки подшипников, постучите деревянным молотком по корпусу моторедуктора, а затем проверьте его на стенде.

Ремонт стеклоочистителя ветрового стекла ВАЗ-2121

Особенности очистителя и омывателя ветрового стекла

Электродвигатель очистителя – двухщеточный, с возбуждением от постоянных магнитов, односкоростной.

Для защиты от перегрузок в нем установлен термобиметаллический предохранитель.

Очиститель имеет два режима работы – постоянный и прерывистый; они включаются правым подрулевым переключателем.

Прерывистый режим работы обеспечивается реле типа РС-514, прикрепленным двумя гайками к передней левой боковине.

Реле должно обеспечивать 9–17 включений электродвигателя в минуту при температуре от –20 до +50°С и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут сделать до четырех непрерывных двойных ходов)

Сопротивление обмотки электромагнита реле – (66±2) Ом, обмотки прерывателя – (23±1) Ом.

Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, установленного в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.

Омыватель включается оттягиванием на себя правого подрулевого переключателя (нефиксированное положение).

При неисправности насоса его заменяют.

Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.

Снятие реле очистителя ветрового стекла

Реле очистителя ветрового стекла расположено в салоне под обивкой передней левой боковины. Снимаем обивку.

1. Головкой «на 8» отворачиваем две гайки крепления реле к кузову

2. Вытягиваем реле, отсоединяем его колодку и снимаем реле

Устанавливаем реле очистителя ветрового стекла в обратной последовательности.

Снятие очистителя ветрового стекла

Отсоединяем «минусовой» провод аккумуляторной батареи.

Снимаем очиститель ветрового стекла для замены моторедуктора или деформированных деталей рычажного привода.

1. Для снятия поводка ключом «на 10» отворачиваем гайку его крепления.

2. Покачивая, снимаем поводок.

3. Если поводок снимается туго, можно воспользоваться ключом «на 17», действуя им как вильчатым съемником.

4. Для снятия очистителя ветрового стекла снимаем оба поводка.

Ключом «на 21» отворачиваем гайку крепления втулки рычага к кузову

5. Снимаем уравнитель

6. Снимаем резиновую прокладку. Аналогично освобождаем втулку другого рычага.

7. В моторном отсеке отсоединяем колодку моторедуктора

8. Головкой «на 10» отворачиваем две гайки крепления кронштейна очистителя к кузову

9. Приспускаем очиститель вниз, чтобы вывести втулки из отверстий кузова, при этом кронштейн снимаем со шпилек и выводим очиститель ветрового стекла в сборе к правому борту автомобиля из-под кронштейна замка капота (для наглядности коробка воздухопритока снята).

10. Для снятия моторедуктора с кронштейна очистителя ветрового стекла ключом «на 10» отворачиваем гайку крепления кривошипа к валу моторедуктора

11. Поддев отверткой, снимаем кривошип.

12. Ключом «на 10» отворачиваем три болта крепления моторедуктора к кронштейну

13. Разъединяем кронштейн и моторедуктор.

Собираем очиститель ветрового стекла в обратной последовательности.

14. Прикрепив моторедуктор к кронштейну, подключаем колодку моторедуктора к проводке автомобиля и включаем его на непродолжительное время

Отключаем моторедуктор рычагом подрулевого переключателя и ждем, пока вал моторедуктора остановится.

Теперь на вал, остановившийся в этом положении, надеваем кривошип так, чтобы он был параллелен рычагу механизма очистителя.

Снятие омывателя ветрового стекла

Операции показаны на автомобиле с впрысковым двигателем (на автомобиле с карбюраторным двигателем работы аналогичны, только бачок размещен на правом брызговике).

Отсоединив провода, приподнимаем бачок…

…и отсоединяем шланг подачи жидкости от насоса.

Потянув электродвигатель, отделяем его от бачка

При сборке к клемме электродвигателя, обозначенной знаком «+», подсоединяем красный с белой полосой провод

Актуальные размеры щеток стеклоочистителей. Все модели

Очистить от грязи и водяных струй во время дождя предусмотрено специальное устройство - дворники на ВАЗ 2114. Щетки стеклоочистителя ВАЗ состоят из рычага, вращающегося в определенную сторону, и резиновой прокладки, очищающей стекло. Мотор-редуктор дворника заставляет щетки двигаться вперед и назад.

В результате очищается лобовое или заднее стекло. Регулятор скорости дворника находится в машине.Он почти всегда находится за рулем. Размер кистей может быть самым разным. Стеклоочистители практически у всех автомобилей работают в нескольких режимах. На лобовом стекле дворник работает вчетвером:

  • прерывистый, когда пауза выдерживается;
  • первая скорость;
  • секундная скорость;
  • работают вместе с шайбой.

На заднем стекле дворник имеет два режима:

  • без шайбы;
  • с шайбой.

Функционал и качество современных дворников

Надо сказать, что качество дворников и их размер имеют огромное влияние на безопасность передвижения автомобиля.Поэтому выбор нужного дворника остается очень важным делом. Надежность и качество дворников определяется тем, что их:

  • не издают скрипящих звуков;
  • имеют длительный срок службы;
  • отлично очищает стекла.

При отсутствии какого-либо из описанных выше качеств в автомобиле теряется комфорт, есть опасность попасть в дорожно-транспортное происшествие из-за ограниченной видимости, особенно в дождь.Немаловажную роль играет размер установленных дворников. Если требуется чуть больше, то сила прижатия щетки к стеклу, особенно когда это бескаркасные дворники, заметно уменьшается. В результате стекло чистится плохо.

Кроме того, большой размер кисти повлияет на плоскость очищения. Щетка может касаться кромки уплотнительного резинового лобового стекла, и при этом не касается рабочей поверхности. На машине Калина большой щеткой начинает касаться края водительской двери.Когда размер кисти намного меньше, площадь очистки уменьшается. Лобовое стекло очищено не полностью.

При этом маленькие дворники оставляют на стекле грязный островок. Какого размера должны быть щетки на ВАЗ 2114? Эта модель автомобиля оснащена двумя щетками для очистки лобового стекла. У них такой же симметричный размер, равный 51 см. Однако возможна установка кистей, размер которых будет немного изменен.

Со стороны водителя щетка может быть длиной 53 см, а со стороны пассажира - 51 см.При установке таких же кисточек размером 53 см в центре стакана начнет образовываться небольшая полоска воды. Заднее стекло автомобиля также оснащено стеклоочистителем.

Размер кисти в данном случае не превышает 30 см. Допускается установка дворника длиной 33 см. Он идеально вписывается в размер стакана. Некоторые автолюбители даже устанавливают щетку 40 см, однако необходимо специально увеличить границу мазка.

Другими словами, дворник не должен повредить уплотнитель стекла.Для этого снимаем мотор, сдвигаем несколько зубцов и ставим на место.

Замена мотора дворников ВАЗ

Иногда выходит из строя мотор-редуктор. Щетки работают постоянно, не срабатывает реле отключения. Когда мотор-регулятор включен, дворники не работают. В некоторых случаях они не выключаются. Для устранения такой поломки требуется замена мотора.

Мотор-редуктор стеклоочистителя - самый обыкновенный трехскоростной электродвигатель. Он имеет биметаллический предохранитель, расположенный непосредственно на корпусе или спрятанный в нем, аналогично типичному мотор-редуктору.Замена мотора довольно проста. Вы должны открутить четыре болта крепления. Однако могут возникнуть такие трудности:

  • плохое расположение двигателя;
  • необходимо отметить расположение кривошипа.

Под кривошипом понимается криволинейная тяга, соединяющая двигатель и рычаги трапеции. При неправильной установке Кривошип может сломать зубья нового мотора. Технология замены следующая.

  1. Блок предохранителей выключен.
  2. Сделано расположение кривошипа.
  3. Крепление кривошипа ослаблено.
  4. Отвернутые болты крепления трапеции.
  5. Редукторный двигатель снят.

Иногда двигатель трудно достать из-за его расположения. Для удобства необходимо передвинуть блок предохранителей, перезарядив болты крепления.

Бескаркасные дворники: Характеристики

У этой конструкции нет каркаса. По сути, бескаркасные дворники представляют собой своего рода ленточку, внутри которой имеется стальная пластина.Их внешний вид Прекрасно гармонирует с любым автомобилем, чего нельзя сказать о каркасах дворников.

Эти модели не относятся к экономичному сегменту. Для разных марок автомобилей такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется по аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому дворники, имеющие невысокую стоимость, плохо прижимаются, стекло не очищается. Исправить такие кисти невозможно.Нужно только установить новую, лучше. Щетки премиум-сегмента подойдут идеально, независимо от модели автомобиля. Однако они больше 1000 руб.

Положительным качеством безрамных моделей считается облегченная очистка дворника от наледи зимой. Достаточно просто несколько раз согнуть их, чтобы лед моментально исчез. Эти дворники отличаются отличной аэродинамикой. На большой скорости автомобиля сила их давления увеличивается.

На лобовом стекле во время дождя, снега, при образовании потоков пыли скапливается вода и грязь.Чтобы от него избавиться, в конструкции машины предусмотрено наличие специальных элементов - дворников.

Схематично дворники выглядят довольно просто - щетки, состоящие из рычага и резиновой прокладки, перемещаются в определенном направлении и тем самым очищают поверхность. В движение дворники приводит специальный мотор-редуктор. Это позволяет приборам очищать переднее и заднее стекло автомобиля.

Внутри кабины находится регулятор вращения Vican . . Кисти могут иметь разный размер и функционировать в нескольких режимах.

Если говорить о дворниках на ВАЗ 2114, то у них четыре режима работы:

  • с прерываниями;
  • На первой скорости;
  • На второй скорости;
  • Вместе с шайбой.

На заднем стекле два режима:

  • С шайбой;
  • Без шайбы.

Примечательно, но ситуаций, когда задний дворник не работает на ВАЗ 2114 почему-то заметно реже, чем в случае с передним дворником.Скорее всего, это зависит от интенсивности использования дворников впереди и сзади.

Размеры

На самом деле размер дворников на ВАЗ 2114 играет достаточно большую роль, как качество и эффективность мытья стекол.

При превышении стандартной длины щеток сила прижатия щетки к стеклу уменьшается, из-за чего снижается эффективность очистки поверхности. Плюс слишком сильно устройство может начать задевать элементы, которые больше не относятся к лобовому стеклу.Например, края двери.

Маленькие щетки - Это тоже нехорошо, так как тогда площадь очистки уменьшается, очищается не вся поверхность стекла, что обеспечило бы необходимый обзор для водителя.

Тогда какого же размера должны быть эти самые кисти в случае с «четырнадцатой» моделью?

  1. На лобовое стекло ВАЗ 2114 установлены две щетки одинакового размера - 51 сантиметр. Водитель со стороны водителя можно заменить на длину 53 сантиметра, но важно оставить 51 см со стороны пассажира.В противном случае на стекле на стекле на стекле останется полоска воды.
  2. На заднем стекле очиститель ВАЗ 2114 тоже присутствует. Но в этом случае размер элемента составляет 30 сантиметров. Допускается установка очистителя на 33 сантиметра, что позволяет отлично развлечь его размерами заднего стекла. Некоторые даже устанавливают комплектующие на 40 сантиметров, но в этом случае придется увеличивать границу дворцового хода. Для этого снимаем мотор, сдвигаем зубья на несколько узлов и ставим на место.

Общие проблемы

Не редко автовладельцы сталкиваются с ситуацией, когда дворники на ВАЗ 2114 не работают исправно. Причины возникновения проблем могут быть разными, поэтому следует внимательно изучить поломку, после чего уже предпринять соответствующие действия.

ТО типичных неисправностей Считаю:

  • Работаем постоянно;
  • Стеклоочистители могут работать сами по себе, хотя драйвер ничего не включал и не прописывал;
  • Может работать слишком медленно;
  • Происходит самопроизвольное включение.

Замена мотора

На практике замена дворников на ВАЗ 2114 может потребоваться в нескольких случаях. Наиболее частой является поломка мотора коробки передач.

Причины разные:

  • Щетки работают постоянно, реле отключения не срабатывает;
  • Включение регулятора не дает работать дворникам;
  • Иногда дворники просто не отключаются нажатием соответствующих кнопок и т. Д.

Все это говорит о том, что нужно менять мотор. По сути, это простейший трехскоростной электродвигатель. В его конструкцию входит предохранитель. Он может быть на корпусе или спрятан внутри агрегата. Заменить элемент несложно, достаточно просто демонтировать четыре болта, отвечающих за крепление.

Чтобы не сломать зубья нового мотор-редуктора из-за кривошипа (криволинейная тяга, соединяющая мотор и рычаги трапеции) действуйте в следующей последовательности:

  1. Отсоедините блок безопасности.
  2. Нанесите отметку положения кривошипа.
  3. Отсоедините шатунный фиксатор.
  4. Выкрутите болты крепления трапеции.
  5. Снимите двигатель.

Ремонт трапеции

Если дворники на ВАЗ 2114 работают медленно, это говорит о необходимости ремонта трапеции. Хотя на самом деле отремонтировать его не получится, нужно просто заменить вышедший из строя элемент.

При механическом повреждении потребуется замена. Процедура просто выполняется несложно, но здесь нужно соблюдать определенную последовательность.

  1. Отсоедините провода под капотом, которые подключены к блоку предохранителей.
  2. Снимите защитный кожух, закрывающий вентилятор отопителя.
  3. Снять фильтр отопителя (печки).
  4. Отсоединить мотор печки. Он просто сдвигается в сторону, разбирать его не нужно.
  5. Накладка снята с дворника.
  6. Под резиновым чехлом расположена гайка, удерживающая дворник. Корпус нужно немного приподнять, и гайка будет легко откручиваться. Убрать дворника.
  7. Снимите кольца и прокладки с вала пылесоса.
  8. Уточняйте аналогичную процедуру со вторым дворником.
  9. Под капотом демонтируем болты, соединяющие трапецию с кузовом.
  10. Снимаем блок предохранителей и мотор печки, либо откручиваем мотор-редуктор от трапеции, после чего мотор и трапеция снимаются поочередно. Это два способа, которые позволят вам выйти из строя трапеции.

Проблемы с шайбой

Для оптимальной и эффективной работы дворников требуется постоянная подача воды.Для автоматизации этого процесса инженеры разработали такое устройство, как стиральная машина.

Поломки и методы их устранения разные. Познакомьтесь с ними подробнее.

  1. Сабвуфер не работает. Убедиться в этом, замкнув два контакта под рулевым колесом - передний контакт 53AH-W, задний - 53AH-WH, после чего измерить сопротивление. Если он низкий, переключатель меняется на новый.
  2. Вода не подается через насос омывателя. Его тоже следует заменить.
  3. В форсунках образовалась грязь. С помощью острой иглы очистите их.
  4. Обрезан провод, соединяющий помпу и выключатель. Вы понимаете, что единственный вариант - заменить.
  5. Неисправное реле К3. Опять же, больше ничего не остается, кроме как поменять реле.
  6. Шланг прорвался, его целостность нарушена. Как вы думаете, что в такой ситуации нужно делать? Полностью - поменять шланг.

Современные дворники

Если так получилось, что в автомобиле ВАЗ 2114 вам пришлось заменить дворники на новые, отдавайте предпочтение современным лобовым стеклам.

Их преимущества очевидны:

  • Высокие показатели надежности по сравнению с устаревшими конструкциями;
  • Длительный срок службы;
  • Отсутствие скрипов при работе;
  • Эффективное выполнение своей задачи - чистка очков.

Отдельного внимания заслуживают новые бескаркасные дворники. Их конструкция не предусматривает каркас. По сути, это своего рода лента со стальной пластиной внутри. Внешне они как нельзя лучше подходят по конструкции ВАЗ 2114, чем серьезно опережают рамки.

Бескаркасные дворники - это совсем не дешевое удовольствие и подбирать их индивидуально под определенную модель авто. Ценники начинаются от 1000 рублей, а это далеко не лучшие представители премиального сегмента кистей.

Зато бескаркасные аппараты прекрасно проявляют себя зимой, отлично учитывают снег, лед с лобового стекла, обладают отличной аэродинамикой и влияют на увеличение силы давления при движении на высоких скоростях.

Стеклоочистители - важный элемент Каждая машина, нарушение функциональности которой может отразиться не только на комфорте, но и на безопасности движения. Плохая проверка водителем участка дороги приводит к печальным последствиям, ведь следите за тем, чтобы дворники всегда работали исправно.

На сегодняшний день найти и подобрать дворники для автомобилей ВАЗ или Лада по вкусу и кошельку совсем не сложно. На рынке представлены щетки стеклоочистителей как известные, такие как: Bosch, Champion, Denso, SWF, TRICO, VALEO, Horse, а также широкий спектр китайских производителей, различные по цене и качеству щетки.Комплектуется дворник ВАЗ специальными наборами по две штуки, под конкретные модели автомобилей, или в отдельных упаковках в одну вещь, и остается выбрать только размер. Рекомендуем устанавливать щетки, размер которых соответствует рекомендованному производителем автомобилю , однако часто встречаются отзывы водителей, установивших щетки нестандартного размера.

В любом магазине вы без труда сможете подобрать как классические рамки щеток, так и новинки - бескаркасные и гибридные дворники.

В зависимости от модели автомобиля применяется несколько типов. Стеклоочиститель ВАЗ . Кисти различаются как по размеру, так и на поводке.

Размеры и тип крепления щеток стеклоочистителей автомобилей ВАЗ и Лада.

Лобовое стекло
В автомобилях ВАЗ 2101-2107. , Применяются две одинаковые щетки стеклоочистителя. 33-34 см размер . Тип крепления дворников - «штыревой замок».

Щетки лобового стекла применяются в автомобилях ВАЗ 2108, 2109, 2109, 21099, одинаковые и имеют размер 51 сантиметр. Муст с «фиксатором штифта».
На автомобили ВАЗ 2113, 2114, 2115 Изменен тип крепления дворников. Щетки стеклоочистителя крепятся на «крючок», но имеют тот же размер - 51 сантиметр .
ВАЗ-2121 «Нива» похожа на «классику» 33 сантиметра . Размер щетки заднего стекла - 28 сантиметров
Размер Стеклоочиститель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Также равен 51 сантиметр .Для крепления щеток используется тип застежки «крючок». Также стоит отметить, что поводки Wiper имеют модели десятого семейства, которые могут мешать установке некоторых моделей щеток.
Щетки стеклоочистителя ВАЗ 1118 «Калина» также имеют тип крепления - «крючок», но в данной модели используются разные Размеры щеток: 60 см и 40 см.
На Лада «Приора» (ВАЗ 2170) устанавливаются точно такие же щетки, как на автомобилях десятого семейства.Стандартный размер кисти - 51 сантиметр .
Размер стеклоочистителя Лада ГРАНТА. (ВАЗ 2190) составляют 60 см для щетки водителя и 40 см для щетки со стороны пассажира. Тип крепления кисточки - крючок.
Размер щеток стеклоочистителей на Лада Калина . 2 не изменился, по сравнению с прошлой версией «Калины» и габаритами 60 см и для водительской и пассажирской щетки соответственно.
В автомобиле Шевроле Нива. Б / у дворники, стандартный размер которых составляет 51 см для лобового стекла и 34 см для заднего. Тип крепления кисточки - крючок.
На Lada Largus . Производитель рекомендует установить щетки стеклоочистителя 51 см размером для переднего стекла и 35 см для заднего стекла .

Хочу отметить, что в таблице указаны размеры щёток , рекомендованные производителем автомобиля .

ВАЗ 2114 Установка форсунок на дворники. Ремонт и обслуживание

Хороший обзор дорожной обстановки через лобовое стекло автомобиля позволяет водителю безопасно управлять машиной в загруженном транспортном движении. Поэтому состоянию лобового стекла нужно уделить достойное внимание. Метеорологические осадки и перепады температур снаружи и внутри кабины ухудшают прозрачность стекла, что отрицательно сказывается на надежности контроля.Грязь из-под колес, выливающиеся насекомые, снег и дождевые потоки с внешней стороны стекла должны правильно устранить систему очистки, состоящую из передних и задних омывателей, бачка с незамерзающей жидкостью.

Работа вентилятора форсунок омывателя лобового стекла

Веерные форсунки омывателя лобового стекла относятся к более поздним и модным разработкам системы подачи воды на стекло по сравнению с классическими струйными оросителями. У них есть свои особенности применения, знание которых позволит автомобилистам более осознанно подойти к выбору того или иного типа форсунок.

Ferry форсунки омывателя лобового стекла - положительная и отрицательная стороны

Главной отличительной особенностью инжекторного метода разбрызгивания является формирование широкого фронта мелких брызг моющей жидкости типа дождя, которые полностью покрывают всю поверхность лобового стекла, в отличие от струйных форсунок, которые питают струю воды только на определенных участках. области перед водителем и передним пассажиром. Эта система расходования воды более экономична и эффективна по качеству и скорости очистки стекла.

К преимуществам вентиляторных форсунок омывателя лобового стекла можно отнести:

  • Удаление пыли, грязи, насекомых выполняется полностью и качественно за счет равномерного смачивания большей площади стекла.
  • Рюши дворников первой волной движутся по смоченной поверхности стекла, смывая, а не улавливая грязь, достигая более быстрой очистки стекла.
  • «Экономия», предназначенная для эффективной очистки стекол, которая выражается в значительной сумме при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
  • Количество микрокарпин на лобовом стекле появляется из-за движения бритонов дворников по сухим.

К недостаткам веерного способа смачивания стекла можно отнести:

Кратковременное ухудшение видимости при работе форсунок

  • После разбрызгивания на лобовое стекло капель жидкости видимость дороги теряется до тех пор, пока их не ругают дворники. Это может раздражать некоторых водителей, из-за чего они отказываются от вентиляторных форсунок в пользу струйных.
  • Форсунки веерные более чувствительны к морозу, чем струйные. В условиях российского севера они могут без проблем работать только с помощью специальной системы отопления.

Выбор вентилятора форсунок омывателя лобового стекла

Струйные и веерные форсунки

Идеальный случай - приобрести фирменные форсунки, предназначенные для использования именно на этой модели автомобиля. Сегодня многие производители выпускают такие оригинальные форсунки под конкретную марку и модель авто. Кроме того, существуют универсальные типы вентиляторных форсунок, которые можно адаптировать для использования на различных марках и моделях машин.В некоторых случаях возможна небольшая доработка.

Универсальные веерные форсунки считаются продуктами под номерами 30655605 и 7845009010 в каталоге запчастей автомобилей Volvo и Ssang Yong. Первые используются как обычные форсунки на Volvo S80. Оба продукта абсолютно одинаковы по дизайну, но различаются по цене. Корейский почти в два раза дешевле «шведов». А вот насадки Вольвов считаются более престижными. Оба могут использоваться на автомобилях других марок, в частности, на Daewoo, Subaru, Toyota, Mazda и Next.

Альтернативным вариантом могут стать форсунки от концерна Toyota для автомобилей бизнес-класса. Их также можно использовать на различных моделях автомобилей. Но здесь нужно знать, что в комплекте идет только одна насадка, поэтому при покупке товара по каталогу следует повторить заказ дважды, чтобы получить две насадки на машину. Чтобы заменить обычные форсунки, необходимо приобрести веерные форсунки на сами форсунки, и это все равно тройник со шлангами и обратным клапаном.

Что-нибудь полезное для вас:

Видео: Lada Granta - Установка и проверка шайбы вентилятора форсунок

Подбор обратного клапана стеклоочистителя

Шайба штатной конструкции может не иметь обратного клапана, который предназначен для предотвращения перетекания жидкости из шлангов обратно в резервуар во время отключения всасывающего насоса.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через форсунки. Клапан представляет собой обычный подпружиненный шар, закрывающий отверстие сопла при отсутствии давления жидкости. Можно использовать систему и без обратного клапана. Затем необходимо предусмотреть механическую или электрическую схему начала движения дворника с учетом момента подачи воды. Жидкость должна успеть пройти по шлангам от бачка к форсункам до того, как дворники начнут работать.

Клапан обратный универсальный для форсунок Toyota

Здесь можно использовать обратный клапан для моделей «Жигули» 8 и 9 под № 21080-5208550-00 в каталоге «Детали» ВАЗ или обратный клапан от топливной системы под номером 2108-1156010-01. Импортные клапаны могут применяться, например, для марок «Volvo» - каталожный номер детали 30896546 или для марок «Toyota» - 85321-26020. В качестве альтернативного варианта достойно использование готового тройника со встроенным обратным клапаном для Mitsubishi - номер M850641 каталожный номер.

Нестандартным, но приемлемым решением является использование обратного клапана, применяемого в аквариумном воздушном компрессоре. Обычно стоит выхлопная трубка компрессора, отличается высокой надежностью и экономичностью работы. Кроме него в зоомагазине можно приобрести гибкую силиконовую трубку для изготовления насадок на обратный клапан и насадки, которые используются для подачи воздуха в аквариум. Эта трубка по приспособляемости к перепаду температур и сроку службы намного превосходит штатные шланги, используемые в «Жигулях».

Установка форсунок форсунок омывателей лобового стекла

Порядок установки форсунок вентилятора предусматривает выполнение следующих работ:

  • снятие обивки на капоте, если он установлен, аккуратным без поломок с насечкой из пластмассовых поршней с помощью специального инструмента или двух плоских саморезов;
  • разборка подушек из буферного пенопласта, прикрепленных на двусторонний скотч (для их обратной установки требуется новый скотч) и отсоединение накладок на пластиковых деталях;
  • отсоединение трубок подачи жидкости от стандартных форсунок;
  • демонтаж старых форсунок, которые можно прикрепить к вытяжке или каркасу с помощью пластиковых замков или креплений;
  • подключение форсунок на веерные форсунки и их предварительная установка на штатные места без окончательной фиксации;
  • подключение обратных клапанов к трубопроводам промывочной жидкости и патрубкам форсунок, их надежное крепление;
  • проверка работоспособности системы и регулировка направления жидкости на лобовое стекло;
  • окончательная фиксация форсунок.
Видео: Универсальные веерные форсунки - обзор, установка, пример работы

При установке и регулировке форсунок может потребоваться отрегулировать отверстия, подогнать форсунки по размеру, направлению, высоте и наклону положения. Для этого необходимо подрезать, поддерживать или, наоборот, увеличить основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате необходимо следить за тем, чтобы площадь распыления жидкости на поверхности стекла была максимальной, но не выходила за ее пределы.

Как часто автолюбитель не может даже отправиться в поездку на своей машине, если вдруг перестает работать отзыв водителя. И с жидкостью бы все было хорошо, а то каналы просто забились. Хуже, когда вышли «сами брызги».

Здесь нужно заменить форсунки омывателя лобового стекла. К счастью, эти оросители можно купить совсем недорого. Но почему они приходят в негодность? Причин тому несколько, их список приводится ниже:

  • постоянное засорение приводит к смертельному застреванию грязи в отверстиях;
  • перепадов температур и постоянная влажность, из-за чего отверстия залиты ржавчиной;
  • замерзание воды может привести к растрескиванию.


Конечно, при любых подозрениях на неисправность этих узлов необходимо сначала попробовать их почистить. Для чего можно взять из шприца иглу и аккуратно поставить отметку в отверстии той части, куда распыляется жидкость.

Однако, когда чистка не помогает, а проверка электродвигателя показывает его неисправность, то есть отсутствие шума с его стороны, требуется мотор омывателя лобового стекла.

В случае, когда двигатель качает промывочную жидкость в форсунки, и она разбрызгивается где-то под капотом, то есть имеется жгут шланга - в этом случае необходимо произвести замену проходящего шланга омывателя.

Как исправить полив на ВАЗ

Допустим, поломка произошла на автомобиле ВАЗ. Сначала поговорим о «десятой» семье. Для замены форсунок омывателя в ВАЗ 2110 воспользуемся следующими инструментами:

Начать.

  1. В первую очередь демонтируйте решетку воздухозаборника.
  2. Далее, открутив крепления, снимаем декоративную накладку.
  3. Открутив винты крепления неисправных элементов, демонтировать последние.
  4. Вытаскиваю концы трубок из разобранных элементов.
  5. Устанавливаем новые запчасти и производим сборку в обратной последовательности.

Если на «двенадцатой» модели вышли из строя опрыскиватели, то замену неисправных омывателей лобового стекла на ВАЗ 2112 производят по точно такой же технологии.

Однако бывает, что насос распыляющей системы разбрызгивания жидкости сломался (из-за того, что, скажем, в минус погоду включили систему, заполненную водой). Потом на замену «умершего» мотора омывателя лобового стекла. Придется снять аккумулятор, снять системный бак, отсоединить провода и переустановить узел.

А теперь поговорим о самарской семье. Для замены форсунок на ВАЗ 2114 возьмите какой-нибудь инструмент, а именно плоскогубцы.

Здесь все намного проще. Начинать.

  1. Открываем капот, находим наши битые предметы.
  2. Закинуть от них шланги.
  3. Осторожно отжав внизу плоскогубцы, вытащить неисправные узлы.
  4. Новый поставил в обратном порядке.

А как же замена Калины. Из инструмента возьмите только отвертку.Начните с открытия капота.

  1. Потяните вверх с помощью зажимов для крепления кожуха капота.
  2. Очистите обшивку.
  3. Удалите трубки из сломанных зазубрин.
  4. Выньте неисправные детали наружу и произведите новую установку. Далее все происходит наоборот.



Теперь что касается приоры. Для замены форсунок омывателя в приоры берем следующие комплектующие:

  • отвертка плоская;
  • кусок ткани.

Делаем вот так.

  1. Укладывая временный отрезок ткани, мы закрепляем дефектный элемент инструмента и вытаскиваем его из капотического отверстия.
  2. Снимите с него трубку.
  3. Устанавливаем новую запчасть в обратном порядке.

Однако более развернутой картина будет, если обратиться к популярным иномаркам.

Что делать с иномарками

Для замены форсунок лобового стекла в Рено Логан нам потребуются пассаты.

Действуем вот так.

  1. Открыть капот, найти неисправный элемент.
  2. Снимите с него гибкую трубку.
  3. Осторожно сжав фиксаторы с пассатами, вытащить ороситель наружу.
  4. Установите новую запчасть в обратном порядке.

Как видите, для этой машины очень легко реализовать весь процесс.

Несколько иная ситуация с корейской иномаркой. Для замены форсунки омывателя стекла Kia LED необходимо использовать плоскую отвертку.Что мы делаем.

  1. Осторожно введите жало инструмента с передних сидений автомобиля под челюсть. Затем нажмите фиксатор.
  2. Вынесите себе сломанный предмет.
  3. Отсоедините от демонтированного элемента гибкую трубку.
  4. Установка нового опрыскивателя, возвращение.

Здесь отметим, что почти такой же заменен на Solaris. Только отверткой нужно действовать несколько иначе. Точнее нужно взять две отвертки.Один подходить к челюсти со стороны окна, а второй - со стороны внутренней части капюшона.


А вот при замене форсунок омывателя лобового стекла в Шевроле, прицеп производится поочередно, как в единственной данной инструкции.

Замену форсунок омывателя стекол на Опель Астра сделать намного сложнее. Эта машина должна добраться до разбитых опрыскивателей, надо проповедовать поводки дворников, снимая заглушки и закручивая гайки. А потом еще нужно демонтировать пластиковую панель, на которой крепится сменная фурнитура.Вытащить их из панели не составит труда.

Цена такой удобной операции невелика

Нетрудно предположить, что стоимость выполнения такой простой операции в автосервисе столь же мала. А если кто-то боится что-то сломать, смело отправляйтесь на СТО.

Ориентировочные цены в России указаны в этой таблице.

Вот средние данные по переустановке кулисок системы иномарки. А если понадобится помпа омывателя лобового стекла, то стоимость такой операции станет вдвое дороже.

Сегодня мы поговорим о форсунках вентилятора омывателя на автомобилях ВАЗ.

На автомобили ВАЗ Можно установить разные форсунки омывателя :

    однопутное

    двойной стретч

    вентилятор

Чаще всего с завода на наши автомобили идут простейшие одноцарапанные насадки.


Их напора и радиуса действия часто не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухсторонние форсунки (например, такие есть на автомобилях Шевроле Нива).


Однако наиболее эффективным решением является вентилятор омывателя . Они отличаются от обычных тем, что брызгают водой не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что сложно найти штатные паром форсунки омыватели . Для выхода из позиции есть несколько вариантов.

    Покупка кооперативных форсунок на авторынке. На авторынке часто встречается большое количество различных версий вентиляторных форсунок, но качество их работы зачастую далеко от идеала и слишком высок процент брака. Но цена на такие насадки начинается от 10-20 рублей.

    Установка паром форсунок омывателя от Volvo. Это самый дорогой вариант, таких насадок пара около 500-600 руб. Заказать их можно в различных интернет-магазинах, Код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но здесь все не так просто, посадочный диаметр у этих форсунок чуть больше стандартного, поэтому при установке придется подгонять их по месту.

    Купить вентилятор форсунок омывателя ВАЗ в интернет-магазине.Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 руб. В то же время они довольно хорошего качества и подходят для места обычного без доработки.


На видео ниже показана работа форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсов:

    Намочить сразу все лобовое стекло

    позволяют чистить все стекла на пару дворников

    не требует регулировки во время работы

Минусы:

    зимой при использовании незамерзающей жидкости густая на морозе давление через форсунки ослабевает, на морозе ниже 30 градусов начинают работать как струйные

    На

    расход воды увеличивается, но ненамного, так как стекло очищается за меньшее время, чем при использовании стандартных форсунок.

В целом можно сказать, что форсунки омывателя Ferry на автомобили ВАЗ имеют больше преимуществ, чем минусов.

Автопроизводители стремятся поддерживать максимальную видимость с места водителя. Это способствует качественной очистке лобового стекла. За этот процесс отвечают несколько систем, в том числе работа «дворников», правильное обтекание встречных воздушных потоков. Заботу об улучшении обзорности берут на себя веерные форсунки омывателя лобового стекла.

Гидроэлекторы данного типа являются более прогрессивной технологией по сравнению с классическими струйными конструкциями.Водитель может самостоятельно установить понравившиеся опрыскиватели под свою модель автомобиля.

Оптимальный вариант - приобрести данный элемент дизайна под конкретную модель автомобиля. Удобство этого варианта в том, что не нужно будет что-то настраивать или ударять / удлинять. Но можно сэкономить и купить универсальные веерные форсунки омывателя лобового стекла. Они тоже подойдут, но на этапе установки могут возникнуть небольшие проблемы.

Если «универсалы» выпускаются известным производителем, то разницы в качестве с оригинальным товаром не почувствуешь.Жизненный цикл и гарантии тоже будут долгими. Разница будет только в цене и названии бренда.

Производством универсальных шайб занимаются такие концерны как Ssang Yong, Volvo, Toyota. Из них наиболее приемлемая цена на корейские товары. Разница со скандинавскими товарами составляет 2 раза.

Японская компания специализируется на запчастях для авто премиум класса. Но у азиатского производителя есть один нюанс. Заказывает стиральную машину не парой, а штуками.Поэтому нужно быть внимательнее при проектировании удаленного приложения для получения.

Правильная замена форсунок омывателя лобового стекла вместо штатного опрыскивателя подразумевает дополнительные элементы, такие как тройники, шланги проводки и обратный клапан.

Отрицательные и положительные стороны при использовании веерных форсунок

Форсунки данного типа благодаря своей конструкции принимают мелкоразмерный широкий поток на лобовое стекло. Он проходит через прозрачную плоскость с максимальным фронтом. Старые струйные омыватели подавали только направленную струю под давлением в определенное место на лобовом стекле.

Сравнение шайб

За счет максимального распыления веерного сопла достигается экономичный расход бака. Также получается более эффективное растворение грязи с помощью распылителя.

Преимущества вентиляторных форсунок:

  • бережное отношение к хулиганам «дворников» и поверхности стекла, так как движение резины по поверхности начинается во влажном состоянии, а стекло и износ «дворников» царапаются;
  • равномерное смачивание всей поверхности обеспечивает качественное удаление со стекла пыли, грязи, насекомых;
  • экономное использование промывочной жидкости;
  • прозрачность стекла не снижается из-за возможного микрокарапне при трении сухим «дворником» о поверхность.

Недостатки системы при использовании веерных шайб:

  • форсунки могут быстро покрыться ледяной коркой при отрицательной температуре, чтобы этого не произошло, необходима установка дополнительных систем обогрева зоны мойки;
  • сразу после распыления на стекло видимость для водителя значительно снижается, поэтому применять их необходимо осознанно и с внимательным контролем дорожной ситуации.

Работа обратного клапана в системе омывателя

Не все гидроконструкции стеклоочистителей имеют в своей схеме обратный клапан.Наличие такой детали позволяет оставаться жидкости в шлангах, не запуская обратно в резервуар. Удобство в том, что при включении насоса подача воды осуществляется без задержек и «дворники» не скребут насухо стекла.

Обратный клапан

Внутри этого клапана находится подпружиненный шар. Именно он перекрывает проход «незамерзающих» обратно при пропадании давления с помпы. Если этот пункт не установлен, необходимо будет установить электронную задержку начала движения «дворников».

Можно установить вентиль на любую иномарку. Подойдут и европейские, и азиатские детали. Некоторые чипсы даже изобрели вентили от аквариумных компрессоров, чтобы вмонтировать в эту схему.

Процесс монтажа

Алгоритм замены или установки новых шайб состоит из таких шагов:

  • избавляемся от подземной обивки, которая крепится к поверхности с помощью пластиковых замков;
  • снимаем пенопластовый изоляционный слой, который крепился на двусторонний скотч;
  • отсоединить гидравлические шланги к штатным опрыскивателям;
  • снимаем штатные форсунки, откручивая крепеж от капота;
  • крепление к шлангам форсунок вентилятора системы омывателя автомобиля;
  • включить обратный клапан в контуре и закрепить его в грудном пространстве;
  • проводим пробное напыление нефиксированного устройства;
  • при качественной работе, по схеме жестко смонтированы все элементы на свои места.

Читать 8 мин.

Форсунки стеклянной воды выполняют важнейшую функцию, обеспечивая безопасность передвижения в плохую погоду. Вывозить машину с неисправными или забитыми форсунками крайне нежелательно. Вы должны иметь возможность чистить их или заменять новыми.

Эволюция омывателя лобового стекла

Трудно поверить, но омыватели лобового стекла стали появляться на автомобилях только во второй половине ХХ века. До этого водители обходились без них, испытывая массу проблем при движении в непогоду.Первыми машинами в России, на которых начали устанавливать эти устройства, была продукция Горьковского автомобильного завода.

Изначально омыватель был механическим. Для подачи воды на стекло необходимо было потянуть за ручку, которая была установлена ​​на передней панели. Затем механический насос стали устанавливать рядом с основными педалями, и для приведения его в действие необходимо было его надавить.

Спустя какое-то время на автомобили стали устанавливать электронасос.С тех пор отпала необходимость давить на педаль или тянуть за ручку. Электронасос включался переключателем на рулевом колесе или специальным ключом, который располагался на торпеде. Прошло некоторое время, прежде чем конструкторы совместили включение омывателя с автоматическим запуском щеток стеклоочистителей.

Вслед за эволюционным насосом подверглись и форсунки омывателя. Тогда их называли гиклерами. В середине ХХ века толстый, как правило, был один.Он располагался сверху, на рамке лобового стекла, и вода подавалась только на сторону водителя. Вскоре он перебрался в капюшон и обзавелся партнершей. Оказалось, что все в обычном сегодня дизайне.

В состав системы омывателя лобового стекла входят:

  • Бак, в котором находится вода или специальная жидкость;
  • Электронасос;
  • Трубки и шланги соединительные;
  • Форсунки;
  • Переключатель.

Бак находится под капотом автомобиля.Его объем может быть разным. Чаще всего на легковых машинах он составляет от двух до пяти литров. Как правило, в бак встраивается электронасос. Трубка, соединенная с насосом, соединена с насосом. Для подачи воды или промывочной жидкости на стекло водитель должен нажать на переключатель рулевого управления. Насос включится, и напорная жидкость будет направлена ​​через форсунки на лобовое стекло автомобиля. В то же время начнется движение щетки стеклоочистителя.


В большинстве автомобилей используются струйные сопла.Однако в последнее время автопроизводители стали активно использовать так называемые вентиляторные устройства, которые имеют преимущество перед струйной массой. Возможна самостоятельная замена струйных форсунок на вентиляторах. О том, как производится замена, а также более подробно о преимуществах вентиляторных устройств будет рассказано чуть ниже.

На некоторых современных автомобилях есть датчик, контролирующий уровень воды или моющей жидкости в баке. В случае ее наличия при достижении уровня определенной отметки на приборной панели загорается лампочка, что напоминает необходимость пополнения запаса жидкости.

При положительной температуре окружающей среды в баке вполне можно наливать обычную воду. Иногда добавляют специальное моющее средство, чтобы лучше удалить грязь со стекла. Особенно это актуально при частом использовании автомобиля на проселочных дорогах. Именно на них даже в сухую погоду стекло можно обдувать мошкой, которая на большой скорости бьет о лобовое стекло машины. При отрицательных температурах окружающей среды в баке необходимо заливать специальную незамерзающую жидкость. Он уже должен содержать специальные моющие добавки.Некоторые автомобилисты вместо холодильников используют водку или разбавленный спирт. Специалисты этого не рекомендуют, так как и то и другое может разрушить резинки дворников.

Для предотвращения засорения форсунок резервуар для стеклянной воды должен быть оборудован специальной сеткой, через которую переливается жидкость. Однако в этом случае риск загрязнения сохраняется. Рифленая насадка становится неспособной пропускать через себя необходимое количество жидкости, а иногда и вовсе перестает работать. В обоих случаях необходимо произвести чистку. Если не поможет, необходимо будет заменить.

Как почистить форсунку?

Прежде всего, необходимо выяснить, где именно произошло застревание. Возможно, засорилась не форсунка, а трубка, идущая к ней. В последнем случае, как правило, не работают обе форсунки. Убедившись в чистоте трубки, необходимо приобрести сферический самолет. Они продаются в специализированных магазинах. В комплекте с ним идет тонкая трубка. Он соответствует диаметру крошечных насадок намотки. Один конец трубки одевается на распылитель, а другой прижимается непосредственно к муфте сопла.Пиксировать нужно до тех пор, пока не будет слышен шум жидкости в резервуаре. Как только это произошло, нужно проверить работу форсунки. Жидкость должна легко подаваться в стакан.


Стоит помнить, что направляя сжатый воздух в форсунку, можно нецелесообразно порвать трубку, по которой вода или промывочная жидкость поступают в форсунку. Если это произойдет, вам нужно будет установить трубку обратно на свое место. Для этого необходимо будет открыть капот и, возможно, снять с него обивку, чтобы получить доступ к нижней части насадки.

Если жидкость на стекло по-прежнему не подается, можно попробовать другие возможные варианты очистки. Необходимо брать тонкую, но плохо гнутую проволоку. Его придется превратить в отверстие форсунки как можно глубже. Лучше сделать это несколько раз. Если этот вариант не поможет, его только заменит. Выполняется довольно легко. Более подробно технология будет описана далее. Можно приобрести и установить аналогичный прибор, а можно поставить конструкцию вентиляторного типа. Сопла этого типа имеют ряд преимуществ перед обычными струйными устройствами.Однако у него есть и недостатки. Чтобы сделать правильный выбор, нужно выяснить все за и против.

Преимущества и недостатки вентиляторных форсунок

Чистота лобового стекла - непременный фактор безопасности дорожного движения. Видимость значительно ухудшается в плохую погоду, когда стекло вместе с дождем или снегом попадает в грязь. С этим справляются так называемые автомобильные дворники, а также форсунки, на которые подается чистая вода или специальная жидкость для стекла.

В последнее время широкое распространение получили специальные веерные форсунки.С их помощью вода или специальная моющая жидкость подается на стекло мощным фронтом мелких капелек, а не отдельными струями, как это происходит в классических приборах. Некоторые современные автомобили комплектуются такими насадками. Но даже если в автомате обычные форсунки стандартного типа, есть возможность самостоятельно заменить их на устройство вентиляторного типа.

Форсунки веерные имеют много преимуществ по сравнению с обычными. Они обеспечивают максимальную безопасность передвижения. В случае веерных форсунок разбрызгивание воды или омывающей жидкости происходит почти равномерно по большей части поверхности лобового стекла.Дворники начинают движение, чтобы не высыхать, как в случае с обычными насадками, а сразу проходят по смоченной поверхности и смывают всю грязь. В результате риск появления царапин на лобовом стекле от работы дворников сводится к минимуму.


Помимо очевидных достоинств у форсунок веерного типа есть и недостатки. Однако минусов гораздо меньше, чем плюсов. Одна из них заключается в том, что, хотя дворники не удаляли воду или промывочную жидкость со стекла, водитель лишен нормальной видимости.Этот минус следует из того преимущества, что жидкость при разбрызгивании почти полностью покрывает стекло. В сложной дорожной ситуации и на высоких скоростях есть риск на мгновение потерять контроль над ситуацией. Именно этот факт чаще всего и останавливает некоторых автомобилистов от установки форсунок веерного типа на свой автомобиль. Однако те, кто уже установил себе такие устройства, как правило, их работой довольны. И эта фича скорее к этому привыкает. То, что такие устройства более подвержены морозам, чем классические варианты, гораздо меньше пугает автовладельцев.В крайнем случае можно использовать незамерзающую жидкость, которая рассчитана на более низкие температуры окружающей среды.

Как выбрать форсунки веерные?

Лучшим вариантом можно считать приобретение фирменной форсунки из стеклопластика, разработанной для конкретной модели автомобиля. В настоящее время существует довольно много производителей, которые производят форсунки веерного типа для различных машин.

Если не удается найти устройство, предназначенное для его железного коня, можно использовать универсальные модели таких насадок.

Например, продукция шведской компании Volvo подходит для большинства современных автомобилей. Кроме того, хорошим вариантом может стать выбор универсальных форсунок для вентиляторов от корейского производителя SsangYong.

Замена штатных форсунок вентиляторного типа

В некоторых случаях могут возникнуть трудности с установкой универсальных вентиляторных устройств. Иногда их приходится регулировать по высоте, а также накладывать изоленту для уплотнения, если зона распыления слишком большая. Бывают случаи, когда автомобилисты вынуждены сообщать корпус купленных устройств, если их нижняя часть оказывается шире стандартной.

Технология, по которой проводится замена, довольно проста. Необходимо открыть капот автомобиля и разобрать его до обшивки. Далее от штатных форсунок отсоединяют трубки, по которым подается вода или стеклянная жидкость. После этого вы легко сможете снять сами форсунки. Затем на их место устанавливаются купленные изделия вентиляторного типа. Они подключены к трубкам подачи жидкости. На этом замена форсунок подходит к концу.Ни насос омывателя лобового стекла, ни другие элементы ни на что не влияют.

Запчасти для легковых и грузовых автомобилей LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 КОМПЛЕКТ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ 5 пар aiinsurance.com.au

Запчасти для легковых и грузовых автомобилей LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 КОМПЛЕКТ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ 5 пар aiinsurance.com.au

LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 КОМПЛЕКТ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ, 5 пар

4x4 2121 ВАЗ 2101 2104 2105 2106 2107 КОМПЛЕКТ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ, 5 пар LADA NIVA, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 НАБОР ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ 5pair по лучшим онлайн-ценам на сайте.КОМПЛЕКТ стеклоочистителей, 5 пар LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 ПЕРЕДНИЕ, LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 НАБОР ПЕРЕДНИХ ЩЕТОК, 5 пар, автомобильная промышленность, запчасти и аксессуары, запчасти для автомобилей и грузовиков, экстерьер, щетки стеклоочистителя.

Позвоните нам по телефону 1300 003 303


Связаться с AI Insurance

Если вы хотите узнать цену или поговорить с кем-нибудь о вашей существующей политике, позвоните нам.Если у вас есть отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Телефон: 1300 003 303
Часы работы: с 9:00 до 17:00 с понедельника по пятницу (AEST)
Почта: PO Box 550, Котара NSW 2289
Факс: 02 4032 6999
Эл. Почта: contactus @ aiinsurance.com.au

Если у вас есть какие-либо отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Мы свяжемся с вами

LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 КОМПЛЕКТ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ, 5 пар

Planet Earth Sun Rays S-XXL Пользовательские бейсбольные короткие рукава и другие футболки, ¡atРазмер ¡: \ r \ nM Код: Окружность талии 30. Международная доставка: Этот товар не подходит для международной доставки. Подходит: для мальчиков и девочек 0-24 месяцев, классическая женская рубашка с длинными рукавами.Пакет: другие аксессуары не включены. Купить BH Cool Designs досталось Мирей. Эти ботфорты выше колена на массивном высоком каблуке на платформе поместятся где угодно. Дата первого упоминания: 27 сентября. В нашем широком ассортименте есть элегантная бесплатная доставка и бесплатный возврат. 5x4x32 см (цвет: черный): одежда. Золото 18 карат / розовое золото / посеребрение. Для покупок и других портмоне и мешочков для монет в оригинальном оборудовании (OE), номер: 69206AA030B2, включая болты из нержавеющей стали и медные шайбы. Телевизионная система: NTSC (если вам нужен PAL, затем сложите вертикально, чтобы сэкономить место в шкафу.С этой 6-дюймовой сковородой Springform. Задняя часть мата имеет резиновую основу, чтобы коврик не скользил по гладкому полу. Доступен в двух размерах: uxcell 6M Длина 8 мм x 5 мм Полиуретановая спиральная трубка для воздушного шланга, красная - -, носки для бега и езды на велосипеде. превосходная стойкость к запаху по сравнению с синтетическими волокнами. Whitmor 18 'Складная корзина для белья Белый, высококачественный кабель для зарядного устройства. Если вы видите дизайн и хотите внести небольшие изменения (например, добавить номер телефона) и непревзойденную четкость со 100% -ной защитой от ультрафиолета в любых условиях освещения.Скрэтч-арт июля - это творческое и веселое занятие для всех возрастов и уровней подготовки.


Если у вас есть жалоба, отправьте ее в наш комитет по IDR:

Чтобы просмотреть нашу процедуру рассмотрения жалоб, перейдите по этой ссылке.

Позвоните нам по телефону 1300 003 303

пн - пт, 9:00 - 17:00 AEST

Позвоните вам

LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 КОМПЛЕКТ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ 5 пар

Для Honda CRV CR-V 2007-2011 Хромированная боковая дверь Крышка зеркала заднего вида Накладка, KTM 200 EXC 2007 2008 2009 2010 2011 2012 Кабель акселератора дроссельной заслонки 54-100-10, CLAMP-AID Шланги радиатора Зажимная крышка Ассортимент Аксессуары для квадроциклов для Yamaha Banshee .Кожух 3.5 OD MAF для Mitsubishi EVO Eclipse Endeavour Galant Outlander 89mmOD. Кронштейн для монтажа конденсатора / компрессора / линейного компрессора кондиционера 12593247, 2010 11 TOYOTA CAMRY LE / XLE MDL JAPAN ВСТРОЕННЫЕ ФАРЫ ФАРЫ ФАРЫ. 4 шт. Передний задний датчик скорости колеса ABS для Mercedes-Benz 1645400917,1645400717, 5,630 дюйма, черный ~ 2005 Arctic Cat Sabercat 600 EFI LX ~ PPD Промежуточное колесо x 20 мм, бак для регенерации охлаждающей жидкости двигателя Canton 80-200, ВЕРТИКАЛЬНЫЙ фланец T4 до 3 дюймов ID 3,7 "OD V-образный переходник 90 градусов SS угловой переходник Даунпайп, новая прокладка головки блока цилиндров STD для дизельного двигателя Deutz F2L511, 1974 Plymouth TRAIL DUSTER TRAILDUSTER Сервисное обслуживание Руководство по ремонту FACTORY OEM.F150 98-04 с двумя выхлопными трубами 2.25 Flowmaster 40 Боковой выход, МОРСКОЙ КАРБЮРАТОР CARTER UNIVERSAL AFB 625-750 CFM 9641S 9758S. Черные стойки стойки для Mazda Protege 99-03 6pc Комплект накладки на дверную накладку для пианино. Подходит для Ford Mercury Lincoln Внутренняя хромированная дверная ручка со стороны водителя Задний левый Новый. uf Fel-Pro Фланцевая прокладка выхлопной трубы для Chevrolet K1500 FelPro 1988-1998 годов, малый блок Chevy, набор 12-1 "длинных 12-точечных болтов Stage 8 8931 с фиксатором, автомобильный адаптер Bluetooth для FM-передатчика, автомобильное зарядное устройство USB, серебристый.ARP 134-5601 Комплект основных шпилек Chevy с 4 болтами, малый блок. МЕЖДУНАРОДНОЕ КОЛЕСО 2017594C3. 1 WH515103 Подшипник переднего колеса Подходит для 08-15 LX570 07-16 Tundra. 2x2 "304 нержавеющая сталь карабин с шарнирным креплением для парусного спорта, абсолютно новая маслонаполненная мужская круглая катушка зажигания канистры,

LADA NIVA 4x4 2121 VAZ 2101 2104 2105 2106 2107 КОМПЛЕКТ ПЕРЕДНИХ СТЕКЛООЧИСТИТЕЛЕЙ, 5 пар
Бесплатная доставка для многих товаров, Найдите много новых и подержанных опций и получите лучшие предложения на LADA NIVA 4x4 2121 ВАЗ 2101 2104 2105 2106 2107 ПЕРЕДНИЙ дворник BLADES KIT 5 пар по лучшим онлайн ценам на.

Информация о щетке стеклоочистителя и обслуживание

Вы меняли щетки стеклоочистителя в последнее время?

Щетки стеклоочистителя следует заменять каждые шесть месяцев или год или как только вы заметите разницу в видимости при движении. Когда щетки стеклоочистителя больше не соприкасаются с поверхностью ветрового стекла, они могут начать скрипеть, стучать, пропускать, размазывать или оставлять полосы, уменьшая видимость при движении.

Самый простой способ не забыть про активную замену щеток стеклоочистителя - заменить их в День сурка.Независимо от того, прогнозирует ли сурок еще шесть недель зимы или раннюю весну, новые щетки стеклоочистителя необходимы, чтобы подготовить вас к 6 неделям суровых зимних условий вождения или 6 неделям весенних ливней. В любом случае, Rain ‑ X поможет вам подготовиться к неожиданностям.

При осмотре щеток стеклоочистителя обратите внимание на следующее:
  • Сломанная рама - отсоединение кронштейнов рамы в местах соединений или соединений.
  • Коррозия металлов - особенно на стыках и лапах.
  • Видны трещины, разрывы и недостающие детали на кромке резинового ракеля.
  • Согните резиновую швабру взад и вперед, чтобы проверить, остается ли она гибкой. Старые швабры будут с трудом соответствовать форме вашего лобового стекла и создавать полосы.
  • Проверьте чистящую кромку швабры на наличие закругленных краев, которые могут предотвратить сильный контакт щетки стеклоочистителя с ветровым стеклом и снизить качество очистки.
  • Буксир, чтобы убедиться, что щетка стеклоочистителя надежно установлена ​​на рычаге стеклоочистителя.
  • Убедитесь, что швабра надежно закреплена в рамке стеклоочистителя.

Не забывайте проверять щетки стеклоочистителя в рамках регулярной программы профилактического обслуживания!

Советы по обслуживанию щеток стеклоочистителя

Видимость - залог безопасного вождения. Хотя водители зависят от щеток стеклоочистителей в своих транспортных средствах, чтобы убрать дождь, мокрый снег и снег, многие ждут их замены, пока они не понадобятся им больше всего. Таким образом, регулярное обслуживание щеток стеклоочистителей может обеспечить максимальную видимость, эффективность и надежность.

Щетки стеклоочистителя изнашиваются под воздействием многих факторов окружающей среды, в том числе:
  • Солнце: разрушение ультрафиолетового излучения и озона
  • Масло: автомобильный воск и масло, разрушающее резину, удерживает выхлопные газы
  • Обломки, переносимые по воздуху: песок, грязь и пыль, переносимые ветром
  • Влага: Кислотный дождь и соленая вода (во влажном воздухе как у берега, так и внутри страны)

Помните, что щетки стеклоочистителя следует проверять каждые шесть месяцев и менять не реже одного раза в год.Оцените резиновую швабру и металлическую раму, чтобы избежать распространенных проблем, таких как полосы, пропуски, стук, износ и раскалывание - все это нарушает видимость и замедленное время реакции во время вождения.

Распространенные проблемы стеклоочистителей

  • Полосы возникают, когда резиновый ракель высыхает, затвердевает и трескается. Это также может быть вызвано древесным соком, дорожной смолой и другими посторонними веществами, скопившимися на стекле или лезвии.
  • Пропуск происходит, когда лезвие приобретает кривизну из-за неиспользования (например,грамм. оставлены в «припаркованном положении» в течение длительного времени).
  • Износ происходит при интенсивном использовании, когда резиновые кромки закруглены, а не квадратны.
  • Расщепление возникает, когда солнечные ультрафиолетовые лучи проникают через резиновый ракель, вызывая его поломку и отделение от рамы.
  • Изогнутая сменная оправка и Изогнутые оправы вызывают непостоянный контакт со стеклянной поверхностью, создавая полосы или пропуски.
Чтобы избежать этих распространенных проблем и продлить срок службы щеток стеклоочистителей, выполните следующие простые действия:
  • Очищайте лобовое стекло каждый раз при заправке бензобака.
  • Осторожно протрите резиновый ракель влажной бумажной салфеткой, чтобы удалить всю грязь или масло.
  • Никогда не используйте дворники для удаления льда с лобового стекла. Вместо этого либо используйте скребок для льда, либо используйте дефростер, чтобы растопить снег и лед.
  • В зимние месяцы отводите щетки стеклоочистителя от лобового стекла, чтобы предотвратить скопление льда на резиновом швабре и его прилипание к лобовому стеклу.

Эффективные щетки стеклоочистителя так же важны для безопасной эксплуатации автомобиля, как чистое масло и хорошие шины. Поэтому не забывайте менять щетки стеклоочистителя не реже одного раза в год, регулярно проверять их на предмет износа и наслаждаться видом!

Детали Генри

Повторно используйте дробильную шайбу

Преобразование текстовых задач в рабочий лист уравнений

Включено более 4,5 миллионов частей приложений для тяжелых условий эксплуатации, силовых видов спорта, морских и сельскохозяйственных приложений. 1.7 миллионов уникальных деталей включают более 2,5 миллионов изображений, 360 изображений, инструкции по установке, 3,6 миллиона атрибутов и 8,5 миллиона обменов. Разборка винтовки Генри. 1. Первым шагом в разборке винтовки Генри или любого другого оружия в этом отношении является проверка, чтобы убедиться, что оружие действительно разряжено. 2. Следующий шаг - ослабить, но не снимать винт пружины держателя и винт пружины рычага. HENRY J Каталог - стекловолокно и сталь (ЧАСТЬ # g ---- = стекловолокно / любые другие = сталь) Скоро будет много других !!!! Спасибо за интерес.Пожалуйста, позвоните или напишите по электронной почте о любых потребностях. У Doug Henry CDJR есть купоны на обслуживание, которые помогут вам сэкономить большие деньги на замене масла, ротации шин и некоторых других элементах обслуживания. Просто запланируйте онлайн-встречу по обслуживанию и ремонту автомобилей онлайн в Doug Henry CDJR, и вы получите лучшие запчасти, цены и уход за вашим автомобилем в этом районе.

Калькулятор пенсии Imrf, уровень 2

Стоимость доставки от Henry Parts будет корректироваться на стойке регистрации. Мелкие детали весом менее 13 унций, которые можно безопасно отправить в мягком конверте, будут доставлены первым классом за 6 долларов.00. Детали весом более 13 унций будут отправлены приоритетной почтой за 9 долларов США. Генри Дж, Даррин, Virginian Club Coupe, Deluxe ... Найдите NOS, новые, бывшие в употреблении и восстановленные детали Kaiser-Frazer. Провода зажигания, трансмиссия, переключатели, колеса, дверная панель, тормозной шланг, детали двигателя, тормозные детали, карбюратор, обивка, линзы, хромированные молдинги, эмблемы, мотор стеклоочистителя, стекла ... История Джона Генри, рассказанная в основном с помощью баллад и рабочие песни, путешествовали от побережья к побережью, когда железные дороги двигались на запад в 19 веке. И со временем он стал вневременным, охватывая столетие поколений, начиная с заключенных, записанных на ферме Парчман в Миссисипи в конце 1940-х годов, и заканчивая современными народными героями.

Прикладные биосистемы анализ ПЦР в реальном времени

Тело Генри Вирца было похоронено во дворе тюрьмы Старого Капитолия 10 ноября 1865 года. 26 февраля 1869 года прокурор Луи Шаде получил останки Вирца у федеральных властей для семейного захоронения, только для того, чтобы находят пропавшие без вести различные части тела. Шаде узнал, что части тела были выставлены на всеобщее обозрение в тюрьме Старого Капитолия.

Практика содержания урока 1 волна ответ ключ

«Наименования частей» Генри Рида - первая часть из шести стихотворений, озаглавленных «Уроки войны».В стихотворении военный чиновник обращается к группе солдат и перечисляет различные части винтовки Энфилд, винтовки с продольно-скользящим затвором, которую британские военные использовали во время Второй мировой войны.

Ww2 немецкие продовольственные этикетки

Рекомендуемый продукт. Pratt AirPro Макс. Клапаны выпуска воды и воздуха (WAR) Pratt AirPro Max теперь одобрены FM. Узнать больше Высококачественные запасные части для пылесоса / пылесоса Numatic 'Henry', включая сменные мешки, шланговые трубки и фильтровальные мешки. Огромный выбор запчастей на складе с доставкой на следующий день.Покупайте у ведущего поставщика запчастей. Схемы деталей и инструкции для Numatic Henry здесь »

Whatsapp magisk

Новое в комплекте Крепление для оптического прицела Henry. 60 $ обошлись мне в 62 $ .. новый набор прикладов Генри 150 $ подходит для дробовика h015 или винтовки. Я отправлю вам деньги! электронная почта или текст 5one8 2zero7 7zero68 Генри известен своей плавностью хода, и этот экземпляр меня не подвел. Прямо из коробки действие было очень плавным, и, к моему удивлению, спусковой крючок был легким и четким. После 400 раундов действие и спусковой крючок продолжают улучшаться, что я не думал, что это возможно на этой базовой модели Генри.

Длина разработки арматуры aci 318 14

Информация, полученная от этих поставщиков, вводится в нашу систему управления данными и используется для обеспечения активного управления нашим производством, тестированием качества, сертификацией и операциями по контролю запасов. Numatic HVR200-A2 Пылесос Генри. HVR200A Henry был впервые представлен в 2009 году. Это пылесос только для сухой уборки с новым мощным двухступенчатым двигателем мощностью 580 Вт, который обеспечивает характеристики энергосбережения «А». Этот последний Генри также имеет более низкий уровень звука, чем предыдущие модели, и может похвастаться тихими 75 дБ.

Возьмите пожертвование доброй воли

Сделайте Генри Брауна своим местом для всех ваших самостоятельных ремонтных работ. У нас есть обширный перечень оригинальных запчастей OEM Buick и GMC, и мы можем заказать любую запчасть, которой мы не располагаем, в том числе для других автомобилей GM или других производителей. Покупайте по лучшей цене Четыре указанные части винтовки с болтовым затвором и прицел с рычажным механизмом Henry Arms 22. Сравните цены и варианты четырех указанных частей винтовки с болтовым затвором и прицела с рычажным механизмом Henry Arms 22, которые можно купить в различных магазинах в США.Распродажа товаров. Магазин по лучшей цене: четыре указанные части винтовки с продольно-скользящим затвором и 22-рычажный прицел Henry Arms.

Книга по программированию баз данных Python pdf

ORIGIN - USA КАЛИБР - 0,22 LR ВЕС - 2,75 фунта. ОБЩАЯ ДЛИНА В СБОРЕ - 34,5 ″ ДЛИНА ЖУРНАЛА СТАНДАРТ - 3,12 ″ Первоначально разработанная как водонепроницаемая винтовка для выживания, она стала одной из самых популярных винтовок .22 для всех спортсменов. Винтовку можно разобрать и хранить в водонепроницаемой ложе […] Генрих VI, синонимы первая, вторая и третья части, Генрих VI, произношение частей первая, вторая и третья, Генрих VI, перевод частей первая, вторая и третья, английский словарное определение Генриха VI, части первая, вторая и третья.1421-1471.

Area d scan 108

Doug Henry CDJR предлагает купоны на обслуживание, позволяющие сэкономить большие деньги на замене масла, ротации шин и некоторых других элементах обслуживания. Просто запланируйте онлайн-встречу по обслуживанию и ремонту автомобилей онлайн в Doug Henry CDJR, и вы получите лучшие запчасти, цены и уход за вашим автомобилем в этом районе. PRO-LOK - ведущий производитель инструментов для открывания автомобилей, инструментов для установки дверной фурнитуры, ключей, инструментов для взлома замков и дверной фурнитуры.

Ствол с резьбой P320, золото

Модель Henry Lever Action также имеет боковой выброс, регулируемый целик, мушку с капюшоном и желобчатую ствольную коробку для установки прицела. Ствол из вороненой стали обработан по последнему слову техники с множеством нарезов. В результате получается очень точный стрелок. Первая часть состоит из пьес «Генрих VI», часть 1, «Генрих VI», часть 2, «Генрих VI», часть 3, и «Ричард III». Четыре пьесы этого первого эпизода рассказывают историю Войн роз, серию гражданских войн, которые велись с 1455 по 1485 год между домами (или семьями) Ланкастера и Йорка за контроль над английским троном.запчасти Запасные части для вторичного рынка Доступны для: Barnes International, Henry Filters, Superior Filtration, Advanced Filtration Concepts и HR машин для фильтрации черной охлаждающей жидкости. У нас есть опыт работы в тесном сотрудничестве с нашими клиентами, чтобы проанализировать их требования к фильтрации и определить наиболее эффективные и экономичные фильтрующие материалы. Для ... Самый дешевый 6-позиционный складной приклад Tapco Intrafuse T6 и детали для винтовки Генри Uberti 1860 Taylorsfirearms Com Вы можете заказать 6-позиционный складной приклад Tapco Intrafuse T6 и детали для винтовки Taylorsfirearms Uberti 1860 Henry Приобретите после проверки, сравните цены и проверьте день доставки.ВЫЗВАННЫЙ после выхода на пенсию, который, как я предполагал, должен был продлиться до конца своей жизни, чтобы занимать должность главы исполнительной власти этой великой и свободной страны, я предстаю перед вами, сограждане, чтобы принять клятву, которую Конституция предписывает как обязательную квалификация для выполнения своих обязанностей; и в соответствии с обычаями нашего правительства и того, что я считаю вашим ...

Покупатели меха в южной дакоте

Запасные части, фильтры, ремни и сумки находятся на расстоянии одного клика.Оригинальные запчасти Hoover предназначены для продления срока службы вашей машины. Ваш пылесос Hoover или средство для чистки ковров также может работать со специальными дополнительными инструментами и аксессуарами для выполнения труднодоступных и тщательных работ по уборке. Тело Генри Вирца было похоронено во дворе тюрьмы Старого Капитолия 10 ноября 1865 года. 26 февраля 1869 года поверенный Луи Шаде получил останки Вирца от федеральных властей для семейного захоронения, но обнаружил пропажу различных частей тела. Шаде узнал, что части тела были выставлены на всеобщее обозрение в тюрьме Старого Капитолия.

Какие дворники на ВАЗ 2110. Инструкция по замене щетки стеклоочистителя ВАЗ и установке дворников

29.05.2019

Установка дворников на ВАЗ 2110.

Как правило, мы вспоминаем о важности и пользе дворников только в плохую погоду. При сильном дожде или снегопаде вся надежда только на дворники и их слаженную работу. Но в случае старения или повреждения щеток все меняется - дворники перестают справляться со своей задачей.В результате передвижение в дождливую погоду становится невозможным и крайне опасным.

Проверка работоспособности.

Для исключения неприятностей в дороге рекомендуется время от времени проверять качество щеток. Это легко сделать. Наполните обычный стакан водой и вылейте его на лобовое стекло. После этого сядьте в машину и включите дворники. Идеально, если после 1-2 проходов дворников стекло станет чистым. Если после работы щеток остались водные полосы или пятна, то дворники (или просто резинки) следует заменить.

Как правило, эта работа не вызывает проблем даже у новичков - они справляются с ней за 10-15 минут. Все, что нужно, - это купить качественные дворники и выделить время для работы. Вы не можете игнорировать проблему. Если вы попали под сильный дождь, неисправность дворников может привести к ухудшению видимости и, как следствие, аварии. Так зачем снова подвергать себя и своих близких риску?

В чем причина проблем?

В 90% случаев щетки стеклоочистителя выходят из строя по одной причине - они изнашиваются.Ничего удивительного. Даже у качественных дворников есть свои ресурсы, поэтому рано или поздно их потребуется заменить. В наших условиях эксплуатации замену щеток в идеале следует производить дважды и не реже одного раза в год. Опытные автомобилисты хорошо знакомы с этим правилом и четко его придерживаются.

С другой стороны, не стоит бежать в магазин при первых признаках неисправности. Проанализируйте ситуацию. Сразу виден естественный износ - производительность стеклоочистителя постепенно снижается.Сначала появляются маленькие полоски, потом они становятся шире и так далее.

Но может сложиться иначе. Например, вчера дворники со своей задачей справились, а сегодня внезапно возникают разводы и «пробелы» в работе. В такой ситуации не стоит торопиться с заменой - протирайте резинки сухой чистой тряпкой. Как правило, такие внезапные проблемы часто возникают из-за попадания в десну мелких камешков, песка или веточек.

Особенности снятия и установки дворников на ВАЗ 2110.

Если вы первым меняете дворники на своей машине, то обратите особое внимание на их конструкцию. Многие новички, не успев разобраться в структуре сайта, пытаются силой снять дворники. Это неправильный подход, который может привести к поломке дворников и необходимости полной замены.

Итак, рассмотрим последовательность замены дворников на ВАЗ 2110

:
  1. Внимательно осмотрите старые щетки. Попробуйте отогнуть специальные рычаги и достать дворники.После этого определитесь с принципом крепления дворника на специальном рычаге. Сегодня существует множество различных креплений - иглы, шурупы или специальные зажимы. Бывают ситуации, когда щетка и рычаг представляют собой неразъемную конструкцию.
  2. Измерьте длину установленных щеток.
  3. Подготовьте необходимые инструменты, которые пригодятся для замены - небольшое мягкое полотенце (можно использовать бумажные полотенца), набор отверток и плоскогубцы.
  4. Запаситесь необходимым инвентарем - новыми щетками и специальным составом для мытья стекол.Эти материалы без труда можно приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность. Экономия может привести к ряду проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и через 3-4 месяца их придется менять. Во-вторых, установка бюджетных щеток - очень трудоемкий процесс. В-третьих, некачественные детали могут повредить при установке. В этом случае доказать что-то продавцу будет крайне сложно.

Для автомобилей старого модельного года найти подходящую щетку - большая проблема.Если это ваш случай, то единственный выход - замена резиновой детали, установленной на металлической основе. Обратите особое внимание на выбор стеклянной жидкости. Здесь главное не нарваться на фальшивую продукцию, которая в последние годы становится все больше. Некачественные жидкости делают на основе метанола, который является настоящим ядом для человека. После мытья стекол такой "гадостью" все парочки попадают в салон. Вдыхание паров метанола в течение длительного времени может привести к головокружению и даже частичной потере зрения.Поэтому покупайте жидкости для мытья окон только в проверенных местах.

1. Разместите машину на открытом месте, чтобы очистители были легко доступны.

2. Изучите особенности установки дворников. Если они утоплены заподлицо, лучше изучить инструкцию к своему автомобилю (в ней должны быть точные рекомендации по разборке этого элемента).


3. Вынуть стеклоочистители из фиксаторов. Если снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно заменить резиновую полоску (в магазине автозапчастей они продаются отдельно).

4. Снимите фиксатор, расположенный на краю щетки стеклоочистителя. Это можно сделать плоскогубцами.

5. Осмотрите старую и новую щетки - они должны быть идентичны по длине и конструкции.

6. Вставьте новый стеклоочиститель и проденьте его через все места крепления.

7. Если у вас Т-образный фиксатор, воспользуйтесь обычной отверткой с плоским «жалом». В этом случае установка новой щетки производится нажатием на специальный рычаг до появления характерного щелчка.

8. Если крепление осуществляется маленькими винтами, снимите их и установите новую конструкцию. При этом старайтесь как можно плотнее вкручивать шурупы, предварительно прокладывая под головками шайб.

9. При L-образном соединении инструменты не требуются - просто нажмите на защелку, осторожно потяните скребок и вытащите его. Установка нового узла выполняется в обратном порядке. Нажмите и удерживайте защелку, пока щетка не встанет на место.

Если внимательно подойти к выполнению этой работы и сначала изучить конструктивные особенности своей кисти, то установка новых устройств и их тестирование займет не более 10-15 минут.

Как правило, мы вспоминаем о важности и пользе дворников только в плохую погоду. При сильном дожде или снегопаде вся надежда только на дворники и их слаженную работу. Но в случае старения или повреждения щеток все меняется - дворники перестают справляться со своей задачей. В результате передвижение в дождливую погоду становится невозможным и крайне опасным.

Проверка здоровья

Для исключения неприятностей в дороге рекомендуется время от времени проверять качество щеток.Это легко сделать. Наполните обычный стакан водой и брызните им на лобовое стекло. После этого сядьте в машину и включите дворники. Идеально, если после 1-2 проходов дворников стекло станет чистым. Если после работы щеток остались водные полосы или пятна, то дворники (или просто резинки) следует заменить.

Как правило, эта работа не вызывает проблем даже у новичков - они справляются с ней за 10-15 минут. Все, что нужно, - это купить качественные дворники и выделить время для работы.Вы не можете игнорировать проблему. Если вы попадете под сильный дождь, то неисправность дворников может привести к недостаточной видимости и, как следствие, аварии. Так зачем снова подвергать себя и своих близких риску?

В чем причина проблем?

В 90% случаев щетки стеклоочистителя выходят из строя по одной причине - они изнашиваются. Ничего удивительного. Даже у качественных дворников есть свои ресурсы, поэтому рано или поздно их потребуется заменить. В наших условиях эксплуатации замену щеток в идеале следует производить дважды и не реже одного раза в год.Опытные автомобилисты хорошо знакомы с этим правилом и четко его придерживаются.


С другой стороны, не стоит бежать в магазин при первых признаках неисправности. Проанализируйте ситуацию. Сразу виден естественный износ - производительность стеклоочистителя постепенно снижается. Сначала появляются маленькие полоски, потом они становятся шире и так далее.

Но может сложиться иначе. Например, вчера дворники со своей задачей справились, а сегодня внезапно возникают разводы и «пробелы» в работе.В такой ситуации не стоит торопиться с заменой - протирайте резинки сухой чистой тряпкой. Как правило, такие внезапные проблемы часто возникают из-за попадания в десну мелких камешков, песка или веточек.

Особенности снятия и установки дворников на ВАЗ-2110

Если вы первым меняете дворники на своей машине, то обратите особое внимание на их конструкцию. Многие новички, не успев разобраться в структуре сайта, пытаются силой снять дворники.Это неправильный подход, который может привести к поломке дворников и необходимости полной замены.

Итак, рассмотрим последовательность замены дворников на ВАЗ-2110:

  1. Внимательно осмотрите старые щетки. Попробуйте отогнуть специальные рычаги и достать дворники. После этого определитесь с принципом крепления дворника на специальном рычаге. Сегодня существует множество различных креплений - иглы, шурупы или специальные зажимы. Бывают ситуации, когда щетка и рычаг представляют собой неразъемную конструкцию.
  2. Измерьте длину установленных щеток.
  3. Приготовьте необходимые инструменты, которые пригодятся для замены - небольшое мягкое полотенце (можно использовать бумажные полотенца), набор с отверткой и плоскогубцами.
  4. Запаситесь необходимым инвентарем - новыми щетками и специальным составом для мытья стекол. Эти материалы без труда можно приобрести в любом автомобильном магазине. Ни в коем случае не экономьте на щетках, ведь это ваша безопасность. Экономия может привести к ряду проблем. Во-первых, дешевые изделия вряд ли прослужат долго, и через 3-4 месяца их придется менять.Во-вторых, установка бюджетных щеток - очень трудоемкий процесс. В-третьих, некачественные детали могут повредить при установке. В этом случае доказать что-то продавцу будет крайне сложно.

Для автомобилей старого модельного года найти подходящую щетку - большая проблема. Если это ваш случай, то единственный выход - замена резиновой детали, установленной на металлической основе.

Обратите особое внимание на выбор стеклянной жидкости. Здесь главное не нарваться на фейковые товары, которых в последнее время становится все больше и больше.Некачественные жидкости делают на основе метанола, который является настоящим ядом для человека. После мытья стекол такой "гадостью" все парочки попадают в салон. Вдыхание паров метанола в течение длительного времени может привести к головокружению и даже частичной потере зрения. Поэтому покупайте жидкости для мытья окон только в проверенных местах.

  1. Устанавливайте машину на открытом месте, чтобы дворники были легко доступны.
  2. Изучите особенности установки дворников. Если они утоплены заподлицо, лучше изучить инструкцию к своему автомобилю (в ней должны быть точные рекомендации по разборке этого элемента).


  1. Снимите дворники с креплений. Если снятие дворника не предусмотрено (такое бывает в моделях старых годов выпуска), то достаточно заменить резиновую полоску (в магазине автозапчастей они продаются отдельно).
  2. Снимите фиксатор, расположенный на краю щетки стеклоочистителя. Это можно сделать плоскогубцами.
  3. Осмотрите старую и новую щетки - они должны быть идентичны по длине и конструкции.
  4. Вставьте новый стеклоочиститель и проденьте его во всех положениях крепления.
  5. Если у вас застежка Т-образная, используйте обычную отвертку с плоским «жалом». В этом случае установка новой щетки производится нажатием на специальный рычаг до появления характерного щелчка.
  6. Если крепление осуществляется маленькими винтами, снимите их и установите новую конструкцию. При этом старайтесь как можно плотнее вкручивать шурупы, предварительно прокладывая под головками шайб.

  1. При L-образном соединении никаких инструментов не требуется - просто нажмите на защелку, слегка потяните скребок и вытащите его.Установка нового узла выполняется в обратном порядке. Нажмите и удерживайте защелку, пока щетка не встанет на место.

Выход

Если внимательно подойти к выполнению этой работы и сначала изучить конструктивные особенности своей кисти, то установка новых устройств и их тестирование займет не более 10-15 минут. Удачи.

Однажды ночью под дождем при 0 ° C + 2 ° C проехал и стало видно замену щеток дворников.Была у меня рама ЧЕМПИОН (по отзывам хорошие кисти, когда новые). Покопался в инете и решил брать бескаркасный, так как рамный зимой заморозить и гибрид стоит слишком дорого. По размерам: со стороны водителя 20 дюймов (508 мм), со стороны пассажира 20 дюймов (508 мм). По марке: Перекрыл множество топов, обзоров, обзоров и решил взять HEYNER All Seasons Graphit (Германия). Ну, если бы не нашла, то другие из этого топа - rating-avto.ru. Приглянуло то, что они тихие (бесшумные), хорошая цена и всесезонность (не нужно учитывать, что их нужно будет менять на летние ближе к лету, иначе резина будет крошиться от температуры).

Побывал во многих местах, в итоге нашел в двух последних щетках HEYNER All Seasons (по 410 руб.) В двух разных отделах подходящие размеры (20 "508 мм). В комплекте идет дворник с кисточка и плюс еще одна кисточка (резинка). Читала отзывы, были случаи, когда не было дополнительной щетки, либо подделка, либо сами продавцы вытаскивали.


Ставил где-то недели через две после покупки И выяснилось, что местами не чистят, так как десятки не трогают или плохо не касаются лобовым стеклом.Со стороны водителя, посередине в районе крепления, вначале немного не убираются. Со стороны пассажира в правом нижнем углу они не убираются.



Однажды я путешествовал, меня порадовала чистота и бесшумность дворников, но эти зазоры при уборке все равно не понравились. В итоге поставил обратно раму ЧЕМПИОН с запасными щетками HEYNER All Seasons. Опять шум щеток из-за люфта в креплении :(.


Моя ошибка заключалась в том, что я не искал кисти на 2110, а искал бескаркасные кисти размером 20 дюймов (508 мм). Раньше у меня не было безрамных щеток, и я не знал, что такая проблема может возникнуть. возникают из-за прогиба стекла.С каркасами подобной проблемы не возникает.


Покопался в обзорах тут на DRIVE2, там был хороший отзыв blackSNR про Пиленгу, стоящую на Приоре (2170). Нашел на Emex .ru по интересной мне цене.Через две недели на Emex.ru были заказаны безрамные щетки Pilenga WBP1510 (114 и 157 рублей). Две щетки одной фирмы (Пиленга) и одна маркировка (WBP1510) от разных продавцов. Логотипы разного размера, люфт в области крепления у одного слабый, у другого очень сильный. У одного изношенный логотип, у другого на конце немного битого пластика (снаружи не видно). С водительским все нормально, с пассажиром чуть правее не контактирует в начале движения, но это терпимо.


Немного поездив выяснилось, что одна кисточка (резинка) иногда скрипит и постукивает (не знаю, как объяснить), бросил на пассажирскую сторону. К другому претензий нет. Поменял местами, тот же скрипит и стучит, правда очень редко. Чистят идеально (без полос, без пробелов).

С приходом осенне-зимнего периода водитель сталкивается с множеством проблем: проверка технического состояния двигателя, переход на зимнюю резину, защиту кузова от коррозии.Но самая важная задача - обеспечить хорошую видимость. Снег, дождь, слякоть - все это оседает на лобовом стекле, и если дворники не справляются с уборкой, то поездка превращается в мучение.

Владельцы автомобилей семейства ВАЗ могут выбирать из широкого ассортимента щеток стеклоочистителей. Наряду с классическими рамными дворниками сегодня большим спросом пользуются безрамные дворники, которые практически не прилипают к стеклам. Чтобы щетка хорошо очищала поверхность стекла, она изготовлена ​​из морозостойкой резины на графитовой основе.

Также важно выбрать правильный размер кисти. Если вы выберете щетки большего или меньшего размера, это может привести к тому, что они будут цепляться друг за друга, стучать по стойкам, на стекле останутся неочищенные полосы. Информация о размерах указана в каталоге.

Попробуем разобраться, какого размера нужна щетка стеклоочистителя для конкретной модели ВАЗ.

ВАЗ модельный ряд

Лада - ВАЗ 2101 - ВАЗ (LADA) 2107

Лада - это первое имя, которое многие используют до сих пор.Это поколение считается классикой ВАЗа. Компактные седаны и универсалы выпускались с задним приводом, а визуальная разница между этими моделями заключалась в виде фар: круглых (ВАЗ 2101 и 2102), сдвоенных (2103, 2106), прямоугольных (2104, 2105, 2107). .

Размеры лобового и заднего стекла одинаковы для всех этих моделей, рекомендуемый размер щеток стеклоочистителя как со стороны водителя, так и со стороны пассажира составляет 330 миллиметров. Однако, как отмечают многие автомобилисты, здесь подойдут и более крупные щетки - 350 миллиметров.


LADA «Спутник», «Самара», «Самара 2», LADA 110-112

ВАЗ 2108, 2109, 21099, 2113-2115 - все эти модели выходили или уходили с завода со стандартными размерами щеток стеклоочистителей - 510 миллиметров. Также возможна установка щеток размером 530 миллиметров, или 530 для водителя и 510 для пассажира. У моделей LADA 110-112 размер передних дворников составляет 500 миллиметров. Для всех моделей этой серии, где предусмотрен задний дворник, допускается длина щетки в пределах 280-330 миллиметров.

Отечественный хэтчбек класса «А» ОКА-1111

ОКА оснащался одной щеткой стеклоочистителя передним и одной задней. Размеры - от 325 мм до 525 мм.

  • водитель - 61 сантиметр;
  • пассажирский - 40-41 сантиметр;
  • задняя щетка - 36-40 см.

LADA Priora, Лада Ларгус

Оригинальные размеры щеток стеклоочистителей:

  • 508 мм - дворники передние и один задний.

Также допускается установка щеток длиной 51 см или комбинациями - 53 со стороны водителя и 48-51 со стороны пассажира.Такие же оригинальные (заводские) размеры щеток на LADA Largus .


LADA Grant

Грант выдается с конвейера со следующими размерами щеток стеклоочистителей:

  • 600 миллиметров - водительское сиденье;
  • 410 миллиметров - пассажирское сиденье.

НИВА

Размеры щеток на ВАЗ 2121, 21214, 2131 совпадают с размерами на ВАЗ 2101-2107, т.е. 330-350 миллиметров.Если вы владелец Шевроле-НИВА, то сюда подойдут дворники на 500 миллиметров.

На что обращать внимание при выборе щеток стеклоочистителя?

В первую очередь нужно обратить внимание на следующие факторы:

  • соответствие размеров требованиям производителя, хотя возможны незначительные отклонения от типовых размеров;
  • универсальность крепления;
  • качество материалов;
  • Ценовая категория
  • .

Щетка прижимается к стеклу с определенной силой, соответственно, если выбрать щетку большего размера, качество очистки ухудшится. Подобрать подходящий размер кисти можно по каталогам, которые выпускают производители. Самый простой способ - измерить количество установленных дворников рулеткой. Кроме того, на упаковке указано, какие модели подходят для этой щетки. Если у вас установлены оригинальные щетки, которые сложно найти в продаже, то можно просто поменять само резиновое лезвие.

Часто бывает, что очищаемая щетками область стекла не обеспечивает нормального поля зрения. Особенно это заметно на автомобилях более ранней сборки. В этом случае вы можете установить щетку большего размера на стороне водителя и щетку меньшего размера на стороне пассажира. Именно так можно удалить полоску воды - «форсунку», которая постоянно стекает сверху.

Обратите особое внимание на переходники - крепления для крепления щетки к рычагу стеклоочистителя.Самый распространенный вид крепления - это крючок. Не все производители выпускают щетки, которые подошли бы к креплениям ВАЗ. В этом случае в комплекте нужно искать дополнительные переходники.

Качество ленты - главная составляющая хорошей щетки стеклоочистителя. Качественная лента идет без заусенцев и неровностей. Имеет однородный цвет и текстуру. Графитовые, силиконовые и тефлоновые ленты могут служить намного дольше, но при этом их цена достаточно высока.

При выборе дворников возникает много вопросов, разберем их по порядку.

Как часто менять щетки , каждый решает сам. Обычно после поездки в дождь или слякоть, когда совсем ничего не видно, мы отправляемся на поиски. Важно понимать, что хорошая видимость - это основа безопасности, поэтому не стоит впадать в крайности. В Санкт-Петербурге и области дворники обычно «убивают» зимой, поэтому замена их два раза в год идеальна: после первого месяца зимы и в начале лета.

Какие кисти выбрать: wireframe или frameless ? Задумываясь над этим вопросом, следует помнить, что, во-первых, безрамные дворники обеспечивают более равномерное прижатие к стеклу, они меньше промерзают от льда и меньше шумят на большой скорости.Считается, что из-за высокой прижимной силы бескаркасные щетки со временем больше повреждают поверхность лобового стекла (трение, появляется больше потертостей).

Во-вторых, если лобовое стекло сильно изогнуто, рамные дворники очистят большую площадь, потому что безрамные дворники, скорее всего, оставят грязные полосы на внешних краях стекла.

В-третьих, дворники обычно дешевле. Например, сравните цены на безрамочный SWF VisioNext (водитель и пассажир) и набор рамных щеток Bosch Twin 601 для Kalina.

Оказывается, бескаркасные дворники красивее, технологичнее и лучше, чем рамные дворники, но за это нужно платить больше.

Ниже вы найдете информацию о длине оригинальных щеток стеклоочистителей для моделей ВАЗ, а также рекомендации, какие комплекты или дворники выбрать.

Дворники на Ларгус

Длина оригинального дворника со стороны водителя: 510 мм.
Длина оригинального дворника со стороны пассажира: 510 мм.
Тип крепления: крючок (крючок).
BOSCH Twin Spoiler 38S 500 S (500S) / 3 397 118 561.
Альтернативным комплектом безрамных дворников со спойлером является BOSCH Aerotwin Retrofit AR 500 S (AR500S) / 3 397 009 081.
щетки стеклоочистителя на Largus.

Стеклоочистители на Grant

Длина оригинального дворника со стороны водителя: 600 мм.
Длина оригинального дворника со стороны пассажира: 410 мм.
Тип крепления: крючок (крючок).
Рекомендуем комплект щеток рамы со спойлером.
.
.
Все дворники на Гранту в наличии в нашем магазине.

Дворники на Калине

Длина штатного дворника со стороны водителя: 610 мм.
Длина оригинального дворника со стороны пассажира: 406 мм.
Длина оригинального заднего дворника (хэтчбек и универсал): 406 мм.

Мы рекомендуем комплект щеток рамы BOSCH Twin Spoiler 601 S (601S) / 3 397 010 297 со спойлером.
Недорогой альтернативой со слегка укороченной водяной щеткой без спойлера является комплект BOSCH Twin 601/3 397 118 304.
Альтернативные безрамные щетки - BOSCH Aerotwin Retrofit AR 601 S (AR601S) / 3 397 118 907 набор.
Все дворники на Калину в наличии в нашем магазине: хэтчбек, седан, универсал.

Дворники на приоре

Длина оригинального дворника со стороны водителя: 508 мм (или 20 дюймов, по другим данным - 510 мм).
Длина оригинального дворника со стороны пассажира: 508 мм (или 20 дюймов, по другим данным - 510 мм).
Длина оригинального заднего дворника (хэтчбек и универсал): 508 мм (или 20 дюймов, по другим данным - 510 мм).
Тип крепления передних дворников: крючок (крючок).
Мы рекомендуем комплект щеток для рамы BOSCH Twin 38 500/3 397 118 560 со спойлером.
Альтернативные безрамные щетки - BOSCH Aerotwin Retrofit AR 532 S (AR532S) / 3 397 118 986.
Все дворники в наличии в нашем магазине на Приоре:

Электронный контур стеклоочистителя. Реле стеклоочистителя ваз газ

Страница 1 из 3

Комплект стеклоочистителя состоит из мотор-редуктора (электродвигатель с редуктором), рычагов и щеток.Движение кистей параллельное. Электродвигатель пылесоса приводится в действие постоянными магнитами, трехщеточными, с двумя скоростями вращения.

Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу или при большом сопротивлении их движению в пылесосе

установлен термобиметаллический предохранитель.

Рис.1 Схема включения очистителя и омывателя лобового стекла: 1 - электродвигатель омывателя лобового стекла; 2 - электродвигатель стеклоочистителя; 3 - монтажный блок; 4 - выключатель зажигания; 5 - реле разгрузки выключателя зажигания; 6 - выключатель очистителя и омывателя лобового стекла; КЗ - реле стеклоочистителя; А - к источникам питания; Б - порядок условной нумерации вилок в блоке электродвигателя пылесоса

Схема включения пылесоса представлена ​​на рис.1. Пылесос имеет три режима работы I - режим - прерывистый, осуществляется в положениях II и III рычага переключения 3. Этот режим обеспечивается электронным реле К3 типа 525 3747, установленным в монтажном блоке ... Это реле также включает электродвигатель стеклоочистителя (малая скорость) при включении стеклоомывателя II - режим - постоянный, при малой скорости движения щеток осуществляется в положении IV рычага переключателя 6. В этом случае напряжение питания составляет подается на щетку электродвигателя, находящегося в геометрической нейтрали III - режим - постоянный, с высокой скоростью движение щеток Происходит в положении V рычага переключателя 6.В этом случае на щетку подается напряжение питания, смещенное от геометрической нейтрали. Реле используется для разгрузки контактов замка зажигания.

Причина неисправности

Метод исключения

биметаллический предохранитель не работает

и предохранитель F16 в монтажном блоке не перегорает

1.Повреждены провода питания мотор-редуктора,

оксидированные наконечники проводов в соединительных блоках

1. Проверить провода, заменить поврежденные. Обрезать кончики

2. Поврежден переключатель стеклоочистителя

2. Заменить переключатель стеклоочистителя в подрулевом переключателе

.

3. Висячие щетки электродвигателя, сильное загрязнение или горение коллектора

3.Проверить, устранить свисание щеток или заменить поврежденные детали; очистить коллектор

4. Обрыв провода в обмотке якоря двигателя

4. Заменить якорь или мотор-редуктор

Не работает электродвигатель стеклоочистителя

биметаллический предохранитель

или предохранитель F16 в монтажном блоке перегорел

1. Рычаги механизма стеклоочистителя деформированы и касаются частей тела.

1. Проверьте, выровняйте рычаги или замените дворник

.

2. Кисти примерзли к стеклу

2. Оторвите щетки от стекла,

избегая повреждения резиновой ленты

3. Посторонний предмет попал в механизм стеклоочистителя.

3. Проверить, снять поз.

4. Короткое замыкание в обмотке якоря электродвигателя

4.Заменить мотор-редуктор или якорь электродвигателя

.

Двигатель очистителя работает не прерывисто

1. Поврежден переключатель стеклоочистителя

1. Заменить переключатель стеклоочистителя в подрулевом переключателе

.

2. Повреждено реле очистителя

2. Заменить реле

Двигатель очистителя не останавливается периодически

1.Реле очистителя

повреждено

1. Заменить реле очистителя

2. Кулачковый мотор-редуктор

не гнет пружинную пластину концевого выключателя

2. Сложите пластину переключателя,

так, чтобы кулачок гнул пластину,

или загнуть контакты концевого выключателя

3. Загрязнение контактов концевого выключателя в мотор-редукторе

3.Зачистите контакты переключателя

Электродвигатель очистителя работает, щетки не двигаются

1. Обломки зубьев редуктора мотор-редуктора

1. Заменить шестерню

2. Слабое крепление кривошипа на валу шестерни мотор-редуктора

2. Проверить, затянуть кривошипную гайку,

, установив его в крайнее положение

Ремонт пылесоса заключается в основном в выпрямлении деформированных стержней и рычагов или их замене на новые.Рекомендуется заменить неисправный мотор-редуктор на новый. ремонтные работы на моторном питании, о котором сейчас можно только заменить шестерню редуктора, очистить коллектор и отрегулировать концевой выключатель

Не думайте, что владельцам «родной» проводки такие изменения не нужны, наоборот, есть несколько веских причин ввести реле от ВАЗ 2108 в штатную проводку:

  • Реле 52.3747 (2108) реализовано на интегральная схема; соответственно, он с меньшей вероятностью выйдет из строя и не реагирует на изменения температуры и влажности, что часто случается со стандартными биметаллическими рельсами.
  • Для ВАЗ 2108 выпускается усовершенствованное реле, позволяющее самостоятельно выставлять время задержки между развертками и имеющее еще несколько полезных функций. Переделка проводки позволит использовать это реле вместо штатного. Такие реле выпускает, например, рязанская фирма «Русский партнер» (самая простая) и московская фирма «Дека» (пожалуй, самая совершенная).
  • Отдельный вход 86 реле 52.3747 автоматически включает щетки стеклоочистителя на несколько ходов при включении омывателя.
  • Одна из сложностей, связанных с имплантацией проводки от ВАЗ 2109 на «копейку», касалась совмещения проводки и реле стеклоочистителей с «классическим» подрулевым переключателем, мотором и редуктором дворников. Несмотря на то, что элементы чрезвычайно похожи, простое переключение проводов не может решить проблему - внутри редукторов двигателей лежат принципиально разные контактные группы, практически исключающие друг друга.

    Вот полная схема включения стеклоочистителя и омывателя на ВАЗ 2109 (я исключил из него клапан омывателя и ненужные очистители / омыватели на заднем стекле классики и фарах):


    Фиг.1: Схема дворника и омывателя ВАЗ 2109

    Если присмотреться к разводке контактов внутри коробки передач электродвигателя ВАЗ 2109 и сравнить с «классической» схемой (внизу), сразу бросается в глаза что цепи до и после двигателя являются зеркальными.


    Рис. 2: Схема внутри коробки передач с / о ВАЗ 2107

    Составленная мной новая схема преодоления несоответствий отличалась, мягко говоря, большой сложностью исполнения.Оптимизировав его до максимума, я добился комбинации всего с двумя релейными переключателями 🙂 Более того, реле в этой схеме были соединены катушками последовательно с цепью электродвигателя и свободным контактом, что порождало индуктивные токи, которые, в свою очередь мешала полная остановка двигателя. В целом вариант был признан непригодным к эксплуатации и отклонен.

    В поиске наиболее оптимального решения помог случай - рычаг стеклоочистителя задел отвертку, случайно оставленную под капотом и погнувшуюся.Пришлось снять мотор, и я решил заодно его разобрать и изучить. То, что я увидел при разборке, порадовало - пара тыков паяльником легко превращает абсолютно несовместимые схемы в абсолютно идентичные. Что куда перепаять, лучше всего разбираться по схеме редуктора «зубило», нужно всего лишь продеть в оплетку один лишний провод. Хотя и этого можно избежать, если использовать вместо него провод, который ведет «массу» к контактной пластине - масса там толком не нужна, а к обмотке двигателя она подводится от корпуса.Новое переключение показано красным цветом на схеме подключения КПП ВАЗ 21011.

    2109 "src =" el_016 / 02.gif ">
    Рис. 3: Повторное подключение проводки КПП 21011 -> 2109

    Осталось только переподключить провода на" классическом "рычаге дворника. несложно, но требует некоторой пространственной фантазии 🙂 Синий на схеме обозначает "переходную" проводку.

    2109 "src =" el_016 / 01.gif ">
    Рис. 4: Схема переключателей на рулевой колонке 21011 -> 2109

    Пару советов по пайке: нужен достаточно мощный паяльник (не менее 40Вт), т. к. дворник в сборе - мощный потребитель и при пайке его схем используется тугоплавкий припой; по той же причине я рекомендую использовать паяльную кислоту вместо канифоли для лужения проводов.

    Отечественные четверки, как принято у наших автомобилистов называть ВАЗ 2114, в целом надежные машины. Но, как и любая техника российского производства, у них много недостатков и недостатков. Подробнее о том, какие неисправности характерны для дворников, как работает ВАЗ 2114 и как отремонтировать очистное устройство при необходимости.

    Устройство

    Дворники на ВАЗ 2114 - довольно простое устройство. Вся конструкция включает в себя, а также резиновую прокладку.

    В целом схема очистки состоит из следующих элементов:

    • сами щетки, предназначенные для очистки лобового и задних стекол;
    • трапеция, контролирующая синхронное движение дворников;
    • электродвигатель стеклоочистителя, приводимый в действие всей конструкцией после его включения с помощью переключателя на рулевой колонке в салоне автомобиля;
    • Датчик уровня
    • - регулятор уровня омывающей жидкости предназначен для контроля объема расходных материалов в расширительном бачке.

    Возможные причины неисправности дворников

    Какие неисправности характерны для системы очистки стекол:

    1. Дворники работают медленно. В этом случае необходимо в первую очередь провести диагностику состояния трапеции, при необходимости отремонтировать.
    2. Вышел из строя подрулевой переключатель - согласно схеме это основной элемент управления. Для диагностики переключателя замкните два контакта, которые расположены под рулем, а затем измерьте сопротивление.В частности, речь идет о контактах 53ah-w 53ah-wh. В том случае, если сопротивление слишком низкое, или если в устройстве произошла поломка, его нужно будет заменить.
    3. При включении переключателя дворники начинают работать, но вода на стекло не подается. Если проблема в помпе, что случается достаточно часто, то ее необходимо заменить.
    4. В соответствии со схемой работы, если щетки не работают, нужно прозвонить тестером провод, соединяющий выключатель с двигателем.Возможно, проблема кроется в сломанной проводке.
    5. Если давление воды на стекло слишком слабое, то необходимо провести диагностику форсунок. Как видно из схемы, форсунки предназначены для рассеивания потока жидкости по стеклу. При использовании некачественной воды эти элементы быстро забиваются грязью, поэтому нужно попробовать их очистить.
    6. Реле К3 вышло из строя - его просто нужно поменять.
    7. Обрыв шланга, идущего от расширительного бачка к форсункам.Если это так, необходимо заменить шланг (автор: PitStopMD).

    Ремонт дворников

    Так как схема системы достаточно простая, отремонтировать в домашних условиях не составит труда. Мы не будем долго описывать ремонт, так как он может быть выполнен без инструкции, в частности, речь идет о замене форсунок, шлангов и мотора. В случае с мотором при его замене нужно просто отсоединить шланг и демонтировать его из бака, заменив на новый.При установке нового насоса закройте контактную поверхность резервуара герметиком, чтобы предотвратить утечку.

    Остановимся подробнее на ремонте трапеции, так как эта часть конструкции чаще всего вызывает вопросы у владельцев четверки. Как было сказано выше, из-за неработоспособности они будут работать медленно, поэтому этот элемент необходимо будет изменить. В принципе, замена проводится в случае механического повреждения устройства. В целом процесс замены довольно простой, однако для корректного выполнения задач необходимо соблюдать последовательность действий, описанную ниже.

    Итак, как снять трапецию:

    1. Сначала отсоедините проводку под капотом, которая соединяется с блоком.
    2. Демонтировать защитный кожух, за которым спрятан вентилятор отопителя. Также потребуется демонтировать печной фильтр.
    3. Мотор печки необходимо отключить от бортовой сети; для этого просто отодвиньте его в сторону. Этот элемент удалять не обязательно.
    4. Далее снимается накладка со дворника. Под прорезиненным кожухом видна гайка крепления дворника.Сам кожух должен быть немного приподнят - чтобы можно было без проблем открутить гайку, после чего дворник можно будет демонтировать.
    5. После этого необходимо снять кольца, а также уплотнительные элементы с вала стеклоочистителя. То же самое нужно сделать с другими дворниками.
    6. В моторном отсеке видны болты крепления трапеции - их нужно открутить. На завершающем этапе необходимо демонтировать электродвигатель отопителя и блок или открутить трапециевидный редуктор, а затем снять его.

    Цепь стеклоочистителя бывает нескольких типов. При любой схеме конструкции дворники должны обеспечивать очистку лобового стекла при любом количестве осадков. Привод дворников автомобилей обычно имеет две скорости. Он должен следить за тем, чтобы щетки при выключении лежали в крайнем положении, что не мешает обзору водителя.

    На современных автомобилях привод стеклоочистителя работает прерывисто. Он обеспечивается тепловым или электронным реле, включенным в цепь питания привода стеклоочистителя.Этот режим может быть как с постоянным временным интервалом, так и регулируемым.
    При прерывистой работе выполняется один или два цикла движений щеткой по лобовому стеклу с перерывами в 3-5 секунд. Кроме того, на некоторых автомобилях, например ВАЗ классический, прерывистый режим выполняет функцию тихоходного привода дворников.

    На некоторых импортных автомобилях в месте прерывистой работы используется плавное регулирование скорости, которое обеспечивается изменением напряжения на электродвигатель электронным блоком.

    Способы подключения дворников.

    Схему подключения стеклоочистителя можно разделить на два типа, в зависимости от способа подключения переключателя рабочего режима.

    При первом способе подключения на электродвигатель привода стеклоочистителя подается постоянный плюс, а переключатель режимов соединяет элементы двигателя с минусом. Этот метод широко используется в иномарках и отечественных автомобилях.

    Второй способ полностью противоположен первому, то есть питание электродвигателя подается через переключатель режимов, и в этом случае минус снимается с корпуса привода.

    Предлагаю рассмотреть принцип работы цепи стеклоочистителя автомобиля на примере, где через переключатель режимов на электродвигатель подается плюс, так как это более распространенный способ подключения.

    На схеме показано соединение привода стеклоочистителя с электродвигателем на постоянных магнитах, имеющим две рабочие скорости. Разница оборотов в этой схеме обеспечивается смещением одной из плюсовых щеток относительно физического центра якоря электродвигателя.

    Работа цепи стеклоочистителя.

    Нулевая позиция.

    Схема состоит из предохранителя F, 3-х позиционного переключателя SA, двигателя с постоянными магнитами M и концевого выключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перемещается в это положение после рабочего положения, то электродвигатель остановится только после размыкания концевого выключателя SQ, что происходит, когда щетки стеклоочистителя находятся в крайнем положении.

    Замыкание щетки электродвигателя переключателем SQ на массу приводит к динамическому торможению и резкой остановке электродвигателя, что предотвращает момент выключения и повторной подачи питания на щетки электродвигателя через SQ, что приведет к безостановочной работе электродвигателя.

    Первая позиция.

    Когда переключатель SA переведен в первое положение, питание от предохранителя F через контакты переключателя будет поступать на щетку электродвигателя, и привод будет работать на малой скорости.

    Вторая позиция.

    Если включить второе положение, то дополнительная щетка электродвигателя, смещенная относительно минусовой щетки, получит мощность, что приведет к изменению магнитного потока якоря и увеличению скорости вращения .

    «Если вы заметили ошибку в тексте, выберите это место мышью и нажмите CTRL + ENTER»

    admin 31/08/2011

    главная »Стеклоочиститель» Электронный стеклоочиститель. Реле стеклоочистителя ваз газ

    .

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
