Датчик дождя на лобовом стекле: установка, как работает, гель

Современные транспортные средства имеют сложную конструкцию, которая помимо различных усовершенствованных узлов, агрегатов и механизмов, представлена большим количеством полезных дополнений, среди которых датчик дождя. Однако относительно него в кругах автовладельцев ходят различные противоречивые слухи. Одни утверждают, что это устройство не несет никакой пользы и необходимо лишь для того, чтобы увеличить стоимость авто. По мнению других, от наличия этой опции не меньше пользы, нежели чем от системы ABS. Попробуем разобраться, нужна или нет установка датчика дождя на автомобиль,

Конструкционные и функциональные особенности

Стоит отметить, что появившийся не так давно датчик дождя устанавливался исключительно на авто премиум класса. Однако в дальнейшем он уже стал тем полезным дополнением, которое появилось и на транспортных средствах средней и бюджетной категорий. Помимо этого, в продаже можно встретить различные модификации этого устройства, которые самостоятельно устанавливаются на любую машину. Теперь установить датчик дождя может каждый автолюбитель.

Как это работает

Как работает датчик дождя? Его схема представлена чувствительным элементом, который реагирует на атмосферные осадки, попадающие на лобовое стекло, после чего осуществляется автоматическое включение стеклоочистителей. Большинство моделей транспортных средств имеют многофункциональный датчик дождя, то есть он помимо включения дворников авто, еще управляет работой доводчиков боковых стекол и закрывает люк.

Если на авто установлена такая система, многократно повышается комфорт при управлении в дождливую или снежную погоду, ведь водителю уже не нужно самостоятельно включать стеклоочистители и выбирать оптимальный режим их работы. Это за него сделает электроника.

В основе функционирования датчика заложен принцип преломления ИК-излучения в момент, когда на лобовое стекло попадают капли дождя или снега. Благодаря этой особенности, датчик дождя в авто располагается на внутренней стороне лобового стекла, следовательно, он полностью исключен от контакта с водой. Схема устройства состоит из электронной системы управления и исполнительного механизма (реле), которое запускает электромоторы дворников, и, в зависимости от интенсивности осадков, корректирует их работу.

Конструкция системы управления представлена чувствительным фотоэлементом и светодиодами, которые во время работы датчика излучают инфракрасный свет. Далее ИК-излучение проходит через стекло, и когда оно чистое и сухое, его большая часть отражается от поверхности и улавливается фотоэлементом. Для выравнивания коэффициента преломления на его рабочую зону наносят специальный гель. Но как только на стекло попадает влага, излучение начинает рассеиваться. На основании этих изменений, фотоэлемент датчика подает соответствующие сигналы системе управления, которая на основании заложенных алгоритмов запускает очистители стекол и корректирует их работу.

Заметим, что большинство устройств выпускается не настраиваемыми, то есть реагируют на изменение погодных условий с запозданием. Но все же, датчик дождя имеет больше плюсов:

  • снижает утомляемость водителя и повышает комфортабельность при управлении транспортным средством во время выпадения атмосферных осадков;
  • повышает безопасность на дороге ввиду того, что водителю не приходится прерываться на переключение режимов работы стеклоочистителей;
  • значительно продлевает эксплуатационный ресурс механизма дворников.

Как датчик дождя включается в работу

Устройство начинает работать при включении стеклоочистителей на первое положение, далее, в зависимости от интенсивности осадков блок управления подбирает оптимальные режим работы дворников. Остальные положения очистителей стекла остаются неизменными.

В любом случае не стоит отключать ручное управление дворниками, поскольку нельзя полностью исключить возникновение нестандартной ситуации. Например, случайно попавшие на лобовое стекло брызги луж после дождя, которые не уловил рабочий элемент датчика, либо необходимость очистки стекла от пыли или птичьего помета.

Чтобы исключить ложные срабатывания датчика в сухую погоду, необходимо его отключить, так как щетки очистителей могут повредить сухое лобовое стекло.

Самостоятельная установка датчика дождя на авто

Установить этот полезный аксессуар можно на любое транспортное средство. В случае, когда машина еще находится на гарантии, перед тем как его смонтировать, необходимо выбрать универсальную настраиваемую модель, которая полностью исключает вмешательство в электрическую сеть.

В противном случае гарантия будет автоматически исключена. При покупке датчика в его комплектацию обязательно включена подробная схема монтажа, элементы датчика, гель и монтажный клей.

Установка дождевого датчика на авто осуществляется в следующей последовательности:

  1. На рабочую поверхность датчика наносится специальный гель, благодаря которому выравнивается коэффициент преломления инфракрасного излучения светодиодов.
  2. При помощи входящего в комплект монтажного клея оптическая часть крепится к внутренней стороне лобового стекла.
  3. Система управления устройством размещается в монтажном блоке авто вместо реле стеклоочистителей (во время установки главное не ошибиться с положением и маркировкой ключа).
  4. Оптическая часть и система управления соединяются проводами, которые маскируются в обшивке стойки.
  5. В концовке выставляется необходимая чувствительность.

В случае поломки замена датчика дождя осуществляется в обратной последовательности. Но необходимо знать, что на зарубежных авто оптическая часть аксессуара вмонтирована непосредственно в стекло и снять ее самостоятельно не получится.

Самостоятельное изготовление дождевого датчика

Большинство автолюбителей интересует вопрос, как сделать датчик дождя своими руками? Вначале этого необходимо определиться с типом изготавливаемого устройства, досконально знать его принцип действия и подобрать соответствующие схеме детали. С приобретением элементов для самостоятельного изготовления устройства, в принципе, проблем возникнуть не должно. Однако помимо них еще необходим специальный оптический гель, без которого датчик будет работать некорректно.

Наиболее распространенным типом при самостоятельном изготовлении является оптический. Его подробную схему и описание деталей можно найти в Интернете. Более сложной для повторения в условиях домашней мастерской является конструкция второго типа – влагомера, но он отличается высокой точностью работы.


Чем приклеить датчик дождя на лобовом стекле

В дождь или снег водители автомобилей осторожничают. Оно и понятно, не ровен час можно и в ДТП угодить. И в такие моменты всё, что помогает и облегчает управление автомобилем, особенно ценно и важно. Ведь на дорогах даже доли секунды могут сыграть решающую роль. Сделать наши поездки комфортнее и безопаснее призвано такое устройство, как датчик дождя. Если вы никогда не слышали о таком приборе, то не удивительно, что у вас возник закономерный вопрос: «Датчик дождя в автомобиле – что это?» Отвечаем прямо сейчас.

Для чего он нужен

Датчик дождя обеспечивает водителю хорошую видимость через лобовое стекло в автоматическом режиме, без необходимости отвлекаться лично на включение или выключение дворников. Устройство самостоятельно распознает, есть ли надобность в очищении стекла и запускает нужный режим.

В зависимости от того как много на лобовом стекле влаги используются семь скоростей реагирования. Внешне это выглядит так: капли дождя упали – дворники включились. Мимо пронёсся какой-то торопыга и вода из лужи хлестнула на лобовое стекло, дворники тут же активно заработали. Обычно пока водитель подавляет (или выпускает) праведный гнев, вызванный горе-водителем, стёкла уже становятся чистыми. Скорость реагирования прибора в зависимости от настроенной его чувствительности может быть 20 миллисекунд. Такая быстрота реакции есть не у всех людей, согласитесь. Часто в одном устройстве датчик дождя совмещён с датчиком света. Можно его назвать датчик дождя универсальный. И в этом случае автоматическое и своевременное включение фар ещё один плюс. Можно полностью довериться автомобилю и внимательнее следить за трассой, или же просто наслаждаться ездой. Стало смеркаться – фары сами зажглись, свернул на дорогу в лесу – фары уже работают, оказался в тёмном тоннеле – и снова необходимое освещение появляется автоматически.



Крепление датчика дождя. Описание

Для датчиков типа 2 версии 2 с ОЕ референсами Detectors:

Захотел поставить себе линзы в ПТФ на ниссан экстрейл, не мог найти толковых установщиков, наткнулся…

Рекомендуемый срок хранения скотча для датчика дождя составляет от 1 года до 2-х лет и зависит от моделей.

Не зависимо от модели и типа датчика, все они крепятся на лобовое стекло. Однако его качество не ухудшается и после двух летнего срока хранения. Установка датчика дождя на вторичном рынке замены автостекол существенно отличается от заводских условий.

Технология установки датчика дождя с приклеенным на него скотчем заключается в следующем.

ПЕРЕНОС ДАТЧИКА ДОЖДЯ. НИССАН

В заводских условиях применяются нагревательные устройства с одновременным всасывающим механизмом, создающим вакуумное пространство, препятствующее образованию воздушных пузырей под датчиком дождя.

Воздушные пузыри под приклееным скотчем недопустимы, так как они не позволят правильно функционировать стеклоочистителю.

Об установке датчика дождя на вторичном рынке замены автостекол. Установка датчика дождя на вторичном рынке замены автостекол существенно отличается от заводских условий. Сразу встает вопрос, а как клеить скотч — вначале скотч к датчику дождя, а потом датчик со скотчем к стеклу или вначале скотч к стеклу, а потом датчик к скотчу?

Гель ISR применяется для следующих датчиков (DETECTORS)

Специальных рекомендаций на этот счет нет и поэтому установщик вправе сам выбирать, то есть как ему удобнее. Главное условие — это замену датчика дождя следует выполнять чистыми руками. Ни в коем случае при снятии защитной пленки со скотча не оставлять следов отпечатков пальцев на скотче. Подробнее об технологии установки датчика дождя. Гель для датчика дождя на силиконовой основе Silicone Pad.

Как работает датчик дождя

Основной принцип работы датчика дождя – это чувствительность к свету. Да-да, именно так. Сам прибор состоит из светодиода (инфракрасный излучатель), чувствительного фотоэлемента, блока управления и блока реле.

Суть работы устройства заключается в том, что свет от светодиода падает на лобовое стекло, отражается от него, как от зеркала и попадает на фотодиод. Во время сухой погоды, сколько света будет исходить от светодиода, столько же и будет возвращаться к фотодиоду.

Но если на стекле появятся капли воды, или оно будет полностью залито водой, то света отразится меньше, и фотодиод это покажет. На такое положение вещей контроллеры в блоке управления отреагируют сразу же и должным образом — включат стеклоочистители в наиболее подходящем режиме. От минимальной до максимальной степени очистки стекла. Прибор очень компактный, устанавливается на лобовом стекле в салоне автомобиля. Многие водители утверждают датчик дождя в автомобиле, что это очень удобно.

Как переставить датчик дождя — ТагАЗ Road Partner, 3.2 л., 2010 года на DRIVE2

Лобовое Ветровое стекло под датчик дождя стоит дороговато. За вменяемые деньги надо брать стекло без датчика дождя и переставить датчик со старого стекла. Антенну на стекле можно заменить на другую, например бошевские наклеиваемые усики.

Итак…как датчик переклеить.

На старом стекле — снимаем крышку с датчика — отщелкиваем две защелки по краям датчика и отсоединяем его от линзы приклеенной к стеклу — отсоединяем линзу от стекла — чистим линзу от остатков клея

Самое сложное отделить пластиковую линзу от старого стекла. Она приклеена через прозрачную прокладку толщиной около милиметра. Я долго и нудно по чуть-чуь прорезал эту прокладку канцелярским ножом. Заняло около часа, зимой, на улице. Потом надо линзу отчистить от остатков той прокладки, не повредив при этом гладкую поверхность линзы. Я это делал руками, вернее ногтями, дома, не спеша, сидя у телевизора. Удалось отчистить практически не оставив царапин. На новое стекло линза наклеивается после вклейки стела в машину, через сутки-двое, чтобы не сдвинуть стекло на еще эластичном клее. Линза клеится на прозрачный силиконовый герметик.

На новом стекле — понадобится линза, маркер спиртовой пишущий на стекле, силиконовый герметик, бумажный малярный скотч, уайтспирит и ацетон или спирт — носик тубы герметика надо срезать так чтобы вылезала очень толстая колбаска, 1см примерно, чем толще — тем лучше. — салфеткой с ацетоном или спиртом очищаем поверхность стекла куда будем клеить датчик — надеваем на датчик дождя заднюю крышку — прикладываем датчик дождя к стеклу так чтобы крышка доходила до верхнего края стекла и целиком зарывала кабель, выравниваем крышку чтобы была вертикально. — отмечаем маркером контур крышки на стекле, можно отметить полосками скотча но не так удобно — снимаем крышку с датчика, откладываем в сторону — крепим на датчик линзу с помощю двух защелок по бокам — прикладываем линзу с датчиком к стеклу и выравниваем относительно отметок контура крышки которые мы нанесли ранее — обводим маркером контур линзы, можно оклеить по контуру скотчем с отступом в 1мм чтобы проще было излишки герметика отскребать — отщелкиваем защелки и отсоединяем датчик от линзы — датчик отводим в сторону и бумажным скотчем приматываем к стойке слонного зеркала чтобы не мешался при приклеивании Далее, самый ответственный этап. Нам надо наклеить линзу так, чтобы между ней и стеклом не оказалось воздушных пузырей, иначе датчик не будет работать, или будет работать плохо. — берем герметик — вдавливаем на стекло, вертикально (или горизонтально если так удобнее), по центру контура линзы, по прямой линии, одну толстую колбаску герметика. Колбаска должна быть примерно одинаковой толщины от начала до конца. Не пытайтесь размазать герметик по стеклу или выдавить несколько колбасок получите пузыри. — откладываем герметик, берем линзу — не касаясь герметика, располагаем линзу по контуру отмеченному на стекле — плавно прижимаем линзу к стеклу, стараясь соблюдать параллельность линзы и стекла, жмем до тех пор пока из под линзы не выдавится почти весь герметик. Чем тоньше будет прослойка герметика между линзой и стеклом, тем лучше. Если выдавленный герметик собирается упасть со стела на панель, убираем его кончиком канцелярского ножа, стараясь не размазывать по стеклу и не в коем случае не пачкать линзу. — выходим из машины и смотрим как приклеилась линза, если под ней оказались пузыри воздуха то лучше ее сразу снять, отчистить от герметика уайтспиритом, отчистить стекло и повторить операцию. Если линза приклеилась хорошо и красиво — концом канцелярского ножа удаляем большие капли герметика, отчищать до чистоты будем когда герметик схватится. — бумажным скотчем фиксируем линзу от сползания на стекле — оставляем на сутки, пока герметик не схватится, я, для надежности, два дня ездил со скотчем на стекле — убираем весь скотч — канцелярским ножом прорезаем герметик по контуру линзы и удаляем герметик со стекла. Материмся сами на себя что размазали его вчера по стеклу, толстые куски легче отчищаются чем размазанные. — стираем со стекла все отметки маркером — крепим датчик дождя на линзе с помощью двух защелок — надеваем крышку на датчик — проверяем в работе

На фото как получилось у меня. Мелкие пузырьки по краям находятся в не рабочей зоне и на функционирование не влияют.

Полный размер

www.drive2.ru

Самостоятельная установка датчика

Идея автоматизировать работу стеклоочистителей приходила к производителям автомобилей ещё в 50-х годах прошлого столетия. И только к 2000 году система была разработана и внедрена в массовое производство. Относительно массовое. Датчиками дождя снабжались машины лишь премиум класса (одна из первых моделей со встроенным оптико-электронным устройством, реагирующим на влагу – это Nissan Silvia 1994 г. производства).

Но со временем водители оценили всё удобство, доставляемое автоматизацией. И если на их автомобиле датчика дождя не было, пытались смастерить его самостоятельно. На сегодняшний день можно купить уже готовый датчик дождя и установить его даже на самую скромную машину отечественного производства.

Устанавливая датчик дождя своими руками, следует обратить внимание на то, что оптимальное место для расположения датчика – в салоне за зеркалом заднего вида. Во-первых, это никак не повлияет на обзорность, во-вторых, устанавливаемое устройство будет находиться в зоне действия дворников.

Чистота стёкол напрямую влияет на степень преломления инфракрасных лучей светодиода, а значит и на точность работы самого прибора. Перед установкой не помешает проверить резинки на дворниках и в случае необходимости их заменить. Царапины на стекле, трещины и прочие шумы тоже могут исказить работу прибора, поэтому лучше, чтобы их не было.

Если вы вознамерились датчик дождя купить для авто, знайте, что на рынке предлагаются как импортные (на базе микропроцессора), так и отечественные (некоторые заявляют, что они более простые, а потому более надёжные). Импортные оптико-электронные устройства, реагирующие на влагу, подходят не для всех видов автомобилей, но устанавливаются достаточно просто.

В комплекте идёт фиксатор датчика, который крепится на стекло. Далее потребуется клей для датчика дождя – специальный гель, что выровняет коэффициенты преломления инфракрасных лучей. Очень важно, чтобы между стеклом машины и устанавливаемым прибором не было пузырьков воздуха, или соринок. Провода от датчика дождя подключаются к переключателю режимов работы дворников.

Отечественные датчики работают без микропроцессора. Они проще по сути, легче в монтаже и более доступны по цене. В числе плюсов – подключение, не требующее изменений в электропроводке автомобиля, и возможность легко отключить датчик, перейдя на ручное управление дворниками.
Гель для датчика дождя – это не единственный способ крепления. Существуют и специальные скотчи – они могут быть как специальными клеящими пластинами, так и оптическим двусторонним скотчем. Их толщина от 1 мм до 2 мм. В заводских условиях использование подобного скотча (их ещё называют акриловыми) – отличный способ надёжно зафиксировать датчик дождя.
Но в домашних условиях есть риск оставить отпечатки пальцев, или пузырьки воздуха, что впоследствии ухудшит работу элемента, который реагирует на появление капель на стекле. Поэтому опытные автомобилисты рекомендуют гель для датчика дождя купить.

На рынке он представлен уже закачанным в специальный шприц. Причём есть объём как для приборов с круглой формой (площадь поверхности меньше, геля требуется меньше), так и для устройств имеющих прямоугольную форму (геля требуется чуть больше). Гель наносится на датчик. Приблизительно минут за шесть застывает. Он эластичен и однороден, в нём не возникает пузырьков с воздухом. А показатели преломления света такие же, как и у стекла.

Как установить датчик своими руками

В современных автомобилях датчик дождя и света входит в премиум комплектации. Если для вашего авто такая опция предусмотрена, можно приобрести штатный прибор и доукомплектовать машину самостоятельно. Как правило, все разъемы и места крепления предусмотрены, просто на конвейере часть устройств (для эконом-комплектаций) не монтируется.

Второй вариант: установка датчика дождя стороннего производителя. Как выглядит такой набор, смотрите на иллюстрации.

Подключение производится через предохранитель, в разрыв управляющего кабеля от штатного переключателя режима работы стеклоочистителей. Информация, как включить конкретный набор, есть в комплекте поставки. Главное предусмотреть переключение из ручного режима в автоматический.

Так же точно подключается автомобильный датчик света.

Купив подобный набор, необходимо изучить схему подключения и расположение штатной электропроводки для вашего автомобиля.

Такие данные не входят в инструкцию по эксплуатации и обслуживания. Схемы электрооборудования доступны в сети «интернет» или в магазинах «Автокнига». Если вы детально знакомы с организацией электрооборудования вашей машины, проблем не возникнет.

Мифы и реальность: о достоинствах и недостатках прибора

  • Существует заблуждение, что датчик дождя реагирует на силу удара капель воды, или другие вибрации вызванные, например, веточкой дерева или насекомыми, а посему дворники начинают работать как к месту, так и не к месту. Ничего подобного! Механическое воздействие на лобовое стекло, допустим, мухи, не запустит механизм очищения стёкол. Вспомните, что принцип работы этого простого устройства по определению влаги – оптический.
  • Второе заблуждение – в ночное время суток датчик дождя и ветра на окно бесполезен. Именно заблуждение. В приборе используется инфракрасный излучатель (светодиод), на работу которого не влияет день сейчас, или ночь. Возьмите дистанционный пульт от телевизора – он тоже работает с помощью инфракрасного излучения – и воспользуйтесь ним ночью. Получилось? Работает? Точно так же и с датчиком дождя в автомобиле.
  • Третье заблуждение – если возникнет необходимость менять лобовое стекло, то датчик дождя придётся выбросить. В реальности, если правильно подобрать стекло, и грамотно его установить, то нет. Четвёртое заблуждение – в зимнее время датчик дождя не функционирует. На самом деле всё работает. Но при условии, что в автомобиле установлен обогрев стекла. Снег падает, тает, превращается в воду, а измеритель влаги продолжает выполнять свои функции.

Посмотрите так же видео: Датчик дождя и света в автомобиле. Принцип работы.

Датчик дождя «переклейка» — Toyota Camry, 2.4 л., 2008 года на DRIVE2

Заменил ветровое стекло и как был уверен, что датчик дождя пойдет пузырями после его неграмотной переклейки — так и случилось. Показав начальнику этой фирмы пальцем, что датчик весь в пузырях, на что он сел в салон надавил на него изнутри и сказал — ВОТ! теперь нет пузырей!) — после этих действий я понял, что вести диалог смысла нет. Заказал новую силиконовую прокладку на ДД …

Но сегодня решил провести эксперимент, да и вообще разобраться что к чему в этом ДД)) пока едет прокладка.

Начального фото сделать не успел т.к. не планировал выкладывать запись и так:


Те у кого есть эти пузыри поймут и так глядя на первое фото. Мож кто и вовсе не знает как должен правильно работать ДД ездея с таким дефектом?=\\

Демонтировать ДД очень просто:

Сняв ДД и прокладку я увидел залапанную пальцами поверхность, она была слегка в силиконовой смазке и пыли:

Я всё вытер аккуратно салфетками для монитора (трите Очень нежно без давления — поверхность легко царапается). Силиконовую прокладку промыл под тёплой водой, просушил. И вот сам эксперимент собственно — берем Силиконовую смазку для кулеров и мех узлов, добро капаем на стекло датчика, кладем на него силиконовую прокладку, надавливая аккуратно пальцем выгоняя пузыри и капаем на неё тоже силикон:

Размазываем его пальцем:

И клеим на ветровое стекло, да кстати посадочное место на лобовом тоже протер салфетками для монитора. В моё случае всё равно попала микро пыль и были микро царапки на датчике образовавшиеся при его протирке (это как я думаю), НО силиконовая смазка убирёт все эти изъяны.

Тестил обычным Мр.Мускул

P.S. Скажу честно это у меня получилось раза с 5-го, прокладка немного надорвалась, НО опять же долив еще немного силикона результат превзошёл все мои ожидания никаких пузырей и максимальная передача света без пузырей… Удачи экспериментируйте))

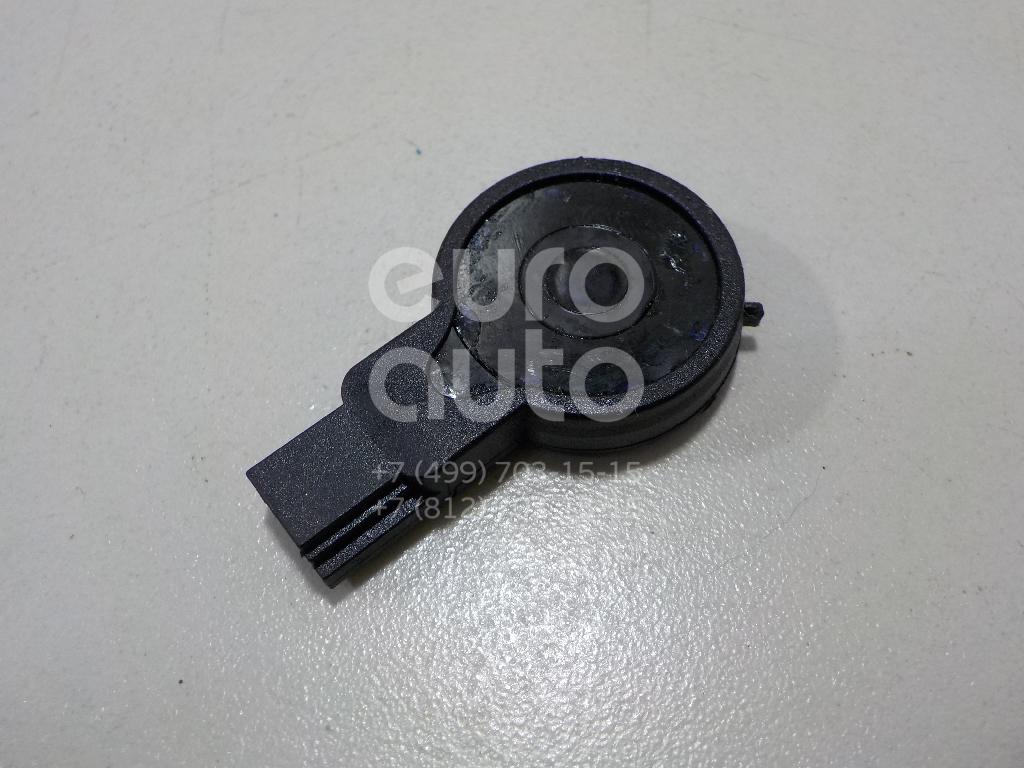

8994442010 — пластина датчика дождя (на всякий случай кому надо мож).

www.drive2.ru

Так что же: блажь или необходимость?

На этот вопрос давать однозначного ответа мы не станем. Право выбора всегда останется за каждым из нас. Если человеку нравится управлять автомобилем, и под словом управлять он подразумевает самостоятельно правильно и вовремя принимать множество решений, то не вопрос. Вовремя включить дворники, причём сразу подобрать наиболее удачный интервал работы. Вовремя включить фары, и именно те, что нужно. Профессионализм всегда вызывает восхищение и уважение. Но если вдруг поездка выдалась долгой, и вы устали? Согласитесь, удобно же часть функций по управлению автомобилем поручить вспомогательным устройствам. Тем более что они уже доступны практически каждому водителю.

Делитесь своей информацией и советами в комментариях, а также можете поделиться этой интересной статьей со своими друзьями в социальных сетях!

Принцип работы

Датчик располагается с внутренней стороны лобового стекла. Как он тогда работает? Как распознает дождь? Вся хитрость состоит в том, что он реагирует не на воду, а на свет. Конструкция устройства несложная и состоит из следующих элементов:

  • фотодиод;
  • два светодиода;
  • датчик освещения;
  • фольга;
  • электронный блок управления (ЭБУ).

Функционирует прибор за счет разного угла отражения инфракрасных лучей на мокром и чистом стекле. Один диод излучает инфракрасный луч, который, отражаясь от гладкой поверхности стекла, попадает на фотодиод, распознающий количество вернувшегося света. Сигналы, отраженные от чистого и мокрого (грязного) стекла, имеют различное преломление лучей. Мокрое стекло гораздо легче пропускает свет. ЭБУ распознает данные отличия и в случае необходимости дает сигнал для автоматического включения стеклоочистителей.

Часть датчиков умеют с предельной точностью распознавать количество капель или наличие снега на стекле и регулировать режимы работы стеклоочистителей. При сильном загрязнении идет сигнал о необходимости подачи омывающей жидкости. Блок управления связан проводом с управляющим дворниками реле. Датчик должен располагаться таким образом, чтобы попадать в зону работы стеклоочистителей. В состав прибора, как правило, включают и датчик автоматического света.

Как проверить работоспособность

Для этого понадобиться простая вода и распылитель. Пошаговая инструкция, как проверить датчик своими руками:

  • включить датчик дождя;
  • нанести воду с помощью распылителя на лобовое стекло;
  • дождаться срабатывания системы в течение 20-30 секунд.

Перед началом проверки необходимо перевести датчик в чувствительный режим. Для большей точности проводят испытания в нескольких режимах работы.

Все системы имеют защиту от ложного срабатывания, поэтому необходимо равномерно наносить воду на лобовое стекло в течение 20 секунд. В противном случае автоматический комплекс не сработает и не включит щетки. В качестве альтернативы можно использовать компьютерную диагностику.

Датчик осадков позволяет в автоматическом режиме следить за погодными условиями, а в случае дождя или снега — включать очистители. Хотя система имеет ряд недостатков, она значительно облегчает процесс вождения.

Датчик дождя в автомобиле что это и как он работает?

В дождь или снег водители автомобилей осторожничают. Оно и понятно, не ровен час можно и в ДТП угодить. И в такие моменты всё, что помогает и облегчает управление автомобилем, особенно ценно и важно. Ведь на дорогах даже доли секунды могут сыграть решающую роль. Сделать наши поездки комфортнее и безопаснее призвано такое устройство, как датчик дождя. Если вы никогда не слышали о таком приборе, то не удивительно, что у вас возник закономерный вопрос: «Датчик дождя в автомобиле – что это?» Отвечаем прямо сейчас.

Содержание статьи

Для чего он нужен

Датчик дождя обеспечивает водителю хорошую видимость через лобовое стекло в автоматическом режиме, без необходимости отвлекаться лично на включение или выключение дворников. Устройство самостоятельно распознает, есть ли надобность в очищении стекла и запускает нужный режим.

В зависимости от того как много на лобовом стекле влаги используются семь скоростей реагирования. Внешне это выглядит так: капли дождя упали – дворники включились. Мимо пронёсся какой-то торопыга и вода из лужи хлестнула на лобовое стекло, дворники тут же активно заработали. Обычно пока водитель подавляет (или выпускает) праведный гнев, вызванный горе-водителем, стёкла уже становятся чистыми. Скорость реагирования прибора в зависимости от настроенной его чувствительности может быть 20 миллисекунд. Такая быстрота реакции есть не у всех людей, согласитесь.
Часто в одном устройстве датчик дождя совмещён с датчиком света. Можно его назвать датчик дождя универсальный. И в этом случае автоматическое и своевременное включение фар ещё один плюс. Можно полностью довериться автомобилю и внимательнее следить за трассой, или же просто наслаждаться ездой. Стало смеркаться – фары сами зажглись, свернул на дорогу в лесу – фары уже работают, оказался в тёмном тоннеле – и снова необходимое освещение появляется автоматически.

Как работает датчик дождя

Основной принцип работы датчика дождя – это чувствительность к свету. Да-да, именно так. Сам прибор состоит из светодиода (инфракрасный излучатель), чувствительного фотоэлемента, блока управления и блока реле.

Суть работы устройства заключается в том, что свет от светодиода падает на лобовое стекло, отражается от него, как от зеркала и попадает на фотодиод. Во время сухой погоды, сколько света будет исходить от светодиода, столько же и будет возвращаться к фотодиоду.

Но если на стекле появятся капли воды, или оно будет полностью залито водой, то света отразится меньше, и фотодиод это покажет. На такое положение вещей контроллеры в блоке управления отреагируют сразу же и должным образом — включат стеклоочистители в наиболее подходящем режиме. От минимальной до максимальной степени очистки стекла.
Прибор очень компактный, устанавливается на лобовом стекле в салоне автомобиля. Многие водители утверждают датчик дождя в автомобиле, что это очень удобно.

Самостоятельная установка датчика

Идея автоматизировать работу стеклоочистителей приходила к производителям автомобилей ещё в 50-х годах прошлого столетия. И только к 2000 году система была разработана и внедрена в массовое производство. Относительно массовое. Датчиками дождя снабжались машины лишь премиум класса (одна из первых моделей со встроенным оптико-электронным устройством, реагирующим на влагу – это Nissan Silvia 1994 г. производства).

Но со временем водители оценили всё удобство, доставляемое автоматизацией. И если на их автомобиле датчика дождя не было, пытались смастерить его самостоятельно. На сегодняшний день можно купить уже готовый датчик дождя и установить его даже на самую скромную машину отечественного производства.

Устанавливая датчик дождя своими руками, следует обратить внимание на то, что оптимальное место для расположения датчика – в салоне за зеркалом заднего вида. Во-первых, это никак не повлияет на обзорность, во-вторых, устанавливаемое устройство будет находиться в зоне действия дворников.

Чистота стёкол напрямую влияет на степень преломления инфракрасных лучей светодиода, а значит и на точность работы самого прибора. Перед установкой не помешает проверить резинки на дворниках и в случае необходимости их заменить. Царапины на стекле, трещины и прочие шумы тоже могут исказить работу прибора, поэтому лучше, чтобы их не было.

Если вы вознамерились датчик дождя купить для авто, знайте, что на рынке предлагаются как импортные (на базе микропроцессора), так и отечественные (некоторые заявляют, что они более простые, а потому более надёжные).
Импортные оптико-электронные устройства, реагирующие на влагу, подходят не для всех видов автомобилей, но устанавливаются достаточно просто.

В комплекте идёт фиксатор датчика, который крепится на стекло. Далее потребуется клей для датчика дождя – специальный гель, что выровняет коэффициенты преломления инфракрасных лучей. Очень важно, чтобы между стеклом машины и устанавливаемым прибором не было пузырьков воздуха, или соринок. Провода от датчика дождя подключаются к переключателю режимов работы дворников.

Отечественные датчики работают без микропроцессора. Они проще по сути, легче в монтаже и более доступны по цене. В числе плюсов – подключение, не требующее изменений в электропроводке автомобиля, и возможность легко отключить датчик, перейдя на ручное управление дворниками.


Гель для датчика дождя – это не единственный способ крепления. Существуют и специальные скотчи – они могут быть как специальными клеящими пластинами, так и оптическим двусторонним скотчем. Их толщина от 1 мм до 2 мм. В заводских условиях использование подобного скотча (их ещё называют акриловыми) – отличный способ надёжно зафиксировать датчик дождя.

Но в домашних условиях есть риск оставить отпечатки пальцев, или пузырьки воздуха, что впоследствии ухудшит работу элемента, который реагирует на появление капель на стекле. Поэтому опытные автомобилисты рекомендуют гель для датчика дождя купить.

На рынке он представлен уже закачанным в специальный шприц. Причём есть объём как для приборов с круглой формой (площадь поверхности меньше, геля требуется меньше), так и для устройств имеющих прямоугольную форму (геля требуется чуть больше). Гель наносится на датчик. Приблизительно минут за шесть застывает. Он эластичен и однороден, в нём не возникает пузырьков с воздухом. А показатели преломления света такие же, как и у стекла.

Мифы и реальность: о достоинствах и недостатках прибора

  • Существует заблуждение, что датчик дождя реагирует на силу удара капель воды, или другие вибрации вызванные, например, веточкой дерева или насекомыми, а посему дворники начинают работать как к месту, так и не к месту. Ничего подобного! Механическое воздействие на лобовое стекло, допустим, мухи, не запустит механизм очищения стёкол. Вспомните, что принцип работы этого простого устройства по определению влаги – оптический.
  • Второе заблуждение – в ночное время суток датчик дождя и ветра на окно бесполезен. Именно заблуждение. В приборе используется инфракрасный излучатель (светодиод), на работу которого не влияет день сейчас, или ночь. Возьмите дистанционный пульт от телевизора – он тоже работает с помощью инфракрасного излучения – и воспользуйтесь ним ночью. Получилось? Работает? Точно так же и с датчиком дождя в автомобиле.
  • Третье заблуждение – если возникнет необходимость менять лобовое стекло, то датчик дождя придётся выбросить. В реальности, если правильно подобрать стекло, и грамотно его установить, то нет.
    Четвёртое заблуждение – в зимнее время датчик дождя не функционирует. На самом деле всё работает. Но при условии, что в автомобиле установлен обогрев стекла. Снег падает, тает, превращается в воду, а измеритель влаги продолжает выполнять свои функции.

Посмотрите так же видео: Датчик дождя и света в автомобиле. Принцип работы.

Так что же: блажь или необходимость?

На этот вопрос давать однозначного ответа мы не станем. Право выбора всегда останется за каждым из нас. Если человеку нравится управлять автомобилем, и под словом управлять он подразумевает самостоятельно правильно и вовремя принимать множество решений, то не вопрос. Вовремя включить дворники, причём сразу подобрать наиболее удачный интервал работы. Вовремя включить фары, и именно те, что нужно. Профессионализм всегда вызывает восхищение и уважение. Но если вдруг поездка выдалась долгой, и вы устали? Согласитесь, удобно же часть функций по управлению автомобилем поручить вспомогательным устройствам. Тем более что они уже доступны практически каждому водителю.

Делитесь своей информацией и советами в комментариях, а также можете поделиться этой интересной статьей со своими друзьями в социальных сетях!

Рекомендуемые статьи:

что такое, как работает, установка своими руками

По мере развития автомобилестроения, все больше внимания уделяется комфорту водителя и пассажиров. Некоторые элементы комфорта, помимо основной задачи, повышают безопасность управления. К их числу относятся датчики дождя и света. Разумеется, назначение этих приборов не в оповещении водителя о наступившей темноте и начавшихся осадках. После получения информации, сенсоры дают команду на включение стеклоочистителей и приборов освещения.

Назначение устройства

Почему датчик определения дождя можно отнести к средствам дополнительной безопасности? На включение «дворников» требуется определенное время, к тому же водитель на несколько секунд переключает сознание и внимание на эту операцию. За это время автомобиль проезжает несколько десятков метров фактически без контроля. А если прибавить к этому плохую видимость из-за капель на лобовом стекле, то уровень опасности становится еще выше.

  • Представьте себе ситуацию, когда навстречу вам по мокрой дороге (без дождя, «дворники могут» не работать) проносится фура. Лобовое стекло мгновенно покрывается брызгами, видимость нулевая. Скорость 100 км/ч, вы не готовы к такому повороту событий. А если установлен датчик дождя в автомобиле, он тут же включит стеклоочистители, и видимость будет восстановлена.
  • То же самое относится к датчикам света. Многие автострады имеют искусственное освещение по всей протяженности. Водители часто забывают включить внешнее освещение при наступлении сумерек. Это небезопасно: во-первых, автомобиль не видно (ДХО работают только впереди), во-вторых, при выезде с освещенного участка, вы внезапно попадаете в темноту с выключенными фарами. Или вы въезжаете в неосвещенный тоннель. После яркого солнца глаза долго адаптируются к уровню освещения.

При снижении уровня освещенности до определенного минимума, датчик света на лобовом стекле сам включит ближний свет.

Как это работает

Принцип работы датчика дождя основан на элементарных законах физики. Любое стекло является полупрозрачным зеркалом, и частично отражает попавший свет. Причем угол падения равен углу отражения (вспоминаем школьные учебники). Луч отражается как от внутренней, так и от внешней поверхности. Прибор устанавливают таким образом, чтобы использовался только свет, отраженный от внешней границы. Если ветровое стекло чистое, отраженный свет достигает максимальной интенсивности. По мере загрязнения или появления капель воды, интенсивность отраженного света снижается.

Рассмотрим иллюстрации со схемой работы

В комплект прибора входит светодиод и фотодиод. С внутренней стороны ветрового стекла, параллельно ему, устанавливается отражатель. Фокусированное излучение настраивается таким образом, чтобы пройти максимально длинный путь с несколькими преломлениями, и достигнуть фотодиода. В идеальных условиях чистоты, прибор калибруется на минимальную чувствительность. Фотодиод выдает сигнал о максимально возможной яркости света в таком режиме.

Для справки: Чтобы свет от излучателя не мешал водителю и встречным машинам, в качестве источника устанавливается инфракрасный светодиод. То есть работа датчика не создает дополнительной опасности.

При попадании на стекло капель дождя или грязи, часть излученного света преломляется на внешней поверхности, и фотодиод получает ослабленный сигнал.

Его интенсивность оценивается модулем управления, который принимает решение о включении стеклоочистителей.

Как повысить точность срабатывания

Если путь луча настроен на одиночную каплю, датчик работает не эффективно: для запуска нужно, чтобы капля попала именно в точку отражения света. Поэтому путь преломления на авто должен быть как можно более длинным. Это решение работает не только на «вкл.» и «выкл.». Сенсору могут определить интенсивность дождя (загрязнения), и по необходимости менять скорость работы «дворников». В некоторых продвинутых системах блок управления может включить омыватель.

Датчик света устроен еще проще

Достаточно простого фотодиода и никаких сложный систем преломления луча. Прибор устанавливается в наиболее освещенном месте внутри автомобиля (чтобы не подвергаться загрязнениям). Чаще всего, это так называемая «торпеда» над приборной панелью, сразу под лобовым стеклом.

Важно! Для нормальной работы датчика света стекло должно быть чистым.

Фотодиод улавливает уровень освещенности, и при наступлении нижнего предела дает команду на включение внешних приборов освещения. Фактически, дублируется функция включателя ближнего света.

  • Для нормальной и безопасной работы системы, обязательно предусматривается функция деактивации. Водитель должен сам решать: управлять освещением вручную, или доверить эту работу автоматике. То же самое касается датчика дождя. Иначе при заезде на автоматическую мойку портального типа, можно повредить стеклоочистители.

Теперь вы знаете, что такое датчик дождя и света. А как узнать, установлено ли это устройство на вашей машине? Можно посмотреть в инструкцию или комплектацию. Или определить наличие прибора по функциям на органах управления. На переключателе режимов стеклоочистителя и управления светом должно быть положение «AUTO».

Как проверить работоспособность датчиков

Для этого не требуется диагностическое оборудование. Достаточно завести двигатель, перевести переключатели в положение «AUTO» и своими руками смоделировать условия, при которых сенсоры сработают.

  • Брызните снаружи на стекло воду, и «дворники» должны начать работу. Причем поливать надо не куда попало, а в точке установки сенсоров. Обычно, это заметное снаружи небольшое окошко, в районе крепления салонного зеркала заднего вида.
  • Накройте ветровое стекло непрозрачной шторкой или картонкой в районе расположения датчика света. Можно просто бросить ветошь прямо на датчик внутри салона. Должен включиться ближний свет.

Как установить датчик своими руками

В современных автомобилях датчик дождя и света входит в премиум комплектации. Если для вашего авто такая опция предусмотрена, можно приобрести штатный прибор и доукомплектовать машину самостоятельно. Как правило, все разъемы и места крепления предусмотрены, просто на конвейере часть устройств (для эконом-комплектаций) не монтируется.

Второй вариант: установка датчика дождя стороннего производителя. Как выглядит такой набор, смотрите на иллюстрации.

Подключение производится через предохранитель, в разрыв управляющего кабеля от штатного переключателя режима работы стеклоочистителей. Информация, как включить конкретный набор, есть в комплекте поставки. Главное предусмотреть переключение из ручного режима в автоматический.

Так же точно подключается автомобильный датчик света.

Купив подобный набор, необходимо изучить схему подключения и расположение штатной электропроводки для вашего автомобиля.

Такие данные не входят в инструкцию по эксплуатации и обслуживания. Схемы электрооборудования доступны в сети «интернет» или в магазинах «Автокнига». Если вы детально знакомы с организацией электрооборудования вашей машины, проблем не возникнет.

Видео по теме

Датчик дождя. Установить своими руками.

Датчик дождя – электронное устройство, автоматически включающее стеклоочиститель при попадании на стекло воды. Хорошая обзорность – одно из условий безопасного управления автомобилем. Очиститель и омыватель лобового стекла – средства обеспечения безопасности не менее важные, чем ремни безопасности.


Принцип действия датчика дождя.


Датчик крепится на ветровом стекле в таком месте, которое очищается дворниками. Но при этом датчик не должен загораживать водителю обзор. В конструкцию датчика входит источник инфракрасного излучения и фотоэлемент. Пока стекло чистое инфракрасное излучение свободно излучается в пространство, но стоит попасть на стекло воде или снегу и та часть излучения, которая отражается обратно, многократно возрастает. Фотоэлемент улавливает это изменение и реле включает стеклоочиститель.


Желаемый режим работы стеклоочистителя постоянно меняется. Стоит остановиться на светофоре и поступление дождевой воды уменьшается. Щетки начинают противно скрипеть. Приходится часто выключать и включать стеклоочиститель.


Особенно полезен датчик дождя, если брызги, из под колес другого автомобиля, попали вам на стекло. Не видно вообще ничего. И часто эта ситуация сопряжена со сложной дорожной обстановкой - отвлекаться и включать дворники некогда.


Установка датчика дождя.


Если купив автомобиль у дилера Лада в Нижнем Новгороде, вы обнаружили, что он  не оснащен датчиком дождя, его можно купить и установить самостоятельно. Например, датчик ДДА-25 производства ООО «Радиосистемы» (г. Тольятти) может быть установлен на автомобили ВАЗ-2114, Калина, Приора. Для Калины 2, Гранты и Ларгуса подойдет ДДА-45.


Датчик приклеивается на лобовое стекло автомобиля на прозрачный двухсторонний скотч. Провод от датчика прячется под обшивку потолка и протягивается к блоку реле и предохранителей. Здесь, в блоке имеется реле управляющее стеклоочистителем. Нужно вынуть штатное реле и установить реле датчика дождя. Это для ВАЗ-2114 и Калины. Датчик ДДА-45  своего реле не имеет и подключается к проводке автомобиля. Это позволить подключить его на любой машине, но требует знания техники.

Если есть тонировка.
Тонировка по ГОСТу не нарушает работу датчика дождя. Но датчик придется настраивать. Если сделана тонировка зеркальная, запрещенная к применению, датчик дождя работать не будет. Если на момент тонировки, датчик дождя уже установлен, можно сделать в тонировке окно именно под датчик.

как работает, установка универсального регулятора для авто своими руками, как снять с лобового стекла

Современные автомобили комплектуются множеством датчиков, призванных повысить комфорт при управлении машиной. Одним из таких устройств является датчик дождя. Если раньше такой контроллер ставился только на дорогие иномарки, то сегодня им комплектуются даже отечественные авто. Что представляет собой датчик дождя, как работает устройство и какие неисправности могут с ним произойти — узнайте из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Обзор системы

Универсальный контроллер для авто представляет собой оптико-электронный прибор, использующийся для автоматической активации щеток стелоочистителей. В зависимости от конструктивных особенностей авто, этот регулятор также может использоваться для закрытия стекол в дверях и люка. Благодаря устройству водителю не нужно поднимать стекла (если речь идет об электрических стеклоподъемниках), а также включать дворники, так как система сделает это самостоятельно.

Что касается места установки, то все зависит от конкретной машины. Но обычно девайс находится вертикально в салоне, на внутренней поверхности ветрового стекла. Он будет в зоне действия дворников или зеркала заднего вида. Для работы в посадочном месте не должно быть повреждений и дефектов лобового стекла.

Касательно устройства, контроллер дождя состоит из двух составляющих:

  1. Модуль (блок). Это устройство применяется для активации щеток стеклоочистителя в различных режимах, основываясь на состоянии стекла. Устройство определяет объем загрязнений (водой или снегом), в результате чего включает дворники от прерывистого режима до второй скорости. Если модуль фиксирует грязь, то он также включит и омыватель, чтобы тот подал воду на стекло для очистки.
    Сам модуль монтируется также на стекле, внутри салона, в области действия дворников. Блок должен обдуваться печкой и не мешать обзору дороги водителем.
  2. Также устройство включает в себя блок реле. С помощью этого модуля производится управление дворниками и системой омывания. Этот прибор надежно защищает систему от динамических изменений напряжения в электрических цепях автомобиля. Также он позволяет защитить проводку от воздействия индуктивных помех, чтобы механизм не срабатывал без надобности. Устройство монтируется в салоне, место монтажа определяется производителем.

Принцип работы

Вкратце о том, каков принцип действия контроллера:

  1. Через стекло в салон транспортного средства поступает определенное количество светового потока.
  2. Когда начинается сильный туман, дождь, снег или град, светоосвещенность в салоне машины падает. Если контроллер работает в нормальном режиме, то он уловит эти изменения.
  3. В зависимости от типа, используется специальный светодиод или инфракрасная лампочка. Если модуль зафиксировал, что этот светодиод стал получать меньше света через стекло, то он сразу же посылает соответствующую команду на щетки стеклоочистителя.
  4. В итоге дворники вступают в работу и очищают стекло в соответствии с силой дождя.
  5. Если на стекле появляется грязь, то более «умные» системы позволяют определить это и активировать работу омывателя. Из расширительного бачка с водой или омывающей жидкостью на стекло начинает подаваться поток воды, который перестает поступать после того, как стекло будет очищено.
  6. Когда светоосвещенность в автомобильном салоне будет восстановлена после прекращения дождя, модуль управления отправит соответствующий сигнал на щетки стеклоочистки и отключит их (видео обнародовано каналом АудиоОбзоры СМИ).

Возможные неисправности и способы их устранения

С какими неисправностями предстоит столкнуться? Перед тем, как снять контроллер с лобового стекла и поменять, нужно точно определить, что проблема именно в нем.

Перечень возможных неисправностей приведен ниже:

  1. Если не работает устройство, в первую очередь нужно проверить предохранитель. Его может и не быть, здесь нужно опираться на особенности автомобиля. Обычно предохранитель располагается в монтажном блоке под капотом или в машинном салоне. Перегоревший потребитель подлежит замене. Возможно такое, что предохранитель рабочий и все другие элементы системы тоже. В таком случае следует проверить работоспособность гнезда предохранительного устройства.
  2. Одна из наиболее неприятных неисправностей — поломка управляющего модуля. Если девайс вышел из строя, его надо демонтировать и менять или выполнять его ремонт.
  3. Одной из неисправностей управляющего блока является выход из строя светодиода. Со временем это устройство может начать работать с перебоями. Чувствительность основного элемента при интенсивной эксплуатации устройство начнет снижаться, это вполне нормально, поскольку ни одно электронное устройство не может работать вечно. При поломке чувствительного элемента его нужно выпаивать из корпуса устройства и менять, но далеко не всегда это помогает решить проблему.
  4. Проблема неработоспособности может заключаться в неполадках в работе электронного блока управления. Как известно, ЭБУ — это «мозг» автомобиля, который при некорректной работе может неправильно определять основные параметры. Проблемы в работе ЭБУ обычно решаются путем перепрошивки или обновления программного обеспечения. Выполнить такую операцию своими руками может быть проблематично, поскольку для ее реализации потребуется специальное оборудование с программой, а также навыки в этой области. Процедуру перепрошивки блока лучше доверить квалифицированным специалистам.
  5. Повреждение электроцепи подключения. Часто наши соотечественники сталкиваются с неисправностью регулятора из-за повреждения проводки. Если провод питания, подключенный к девайсу, оборвется или в нем повредится изоляция, это приведет к тому, что блок управления не сможет отправлять сигналы на прибор. Соответственно, его работа будет невозможной. Для поиска неисправности вам потребуется мультиметр или контролька.
    Нужно проверить цепь на участке от самого контроллера до управляющего модуля, а также до аккумулятора или блока с предохранителями. Поврежденные провода в любом случае подлежат замене. Если проблема кроется в незначительном повреждении изоляции, то можно попытаться перемотать провод изолентой.
  6. Одна из самых простых в плане решения проблемы неисправность — повреждение или окисление контактов на разъеме устройства. Необходимо произвести диагностику контактов на всех составных элементах системы, поскольку даже небольшое окисление на одном из разъемов приведет к поломке. При обнаружении окисления разъем необходимо прочистить, для этого подойдет зубная щетка или строительная железная щетка, как вариант, можно использовать наждачную бумагу мелкой зернистости. Если контакт на штекере не окислен, а поврежден, то его необходимо менять. Если же на нем есть следы подгораний, то перед земной нужно определить причину скачков напряжения в бортовой сети (видео снял Alex Smirnoff).

Инструкция по установке устройства своим силами

Перед покупкой регулятора убедитесь в том, что устройство предназначено для работы в бортовой сети на 12 вольт.

Процедура установки и подключения на примере автомобиля ВАЗ представлена ниже:

  1. Для начала держатель контроллера необходимо приклеить к плоскости стекла. Саму поверхность стекла перед этим следует тщательно промыть и обезжирить, а также высушить. В противном случае фиксация держателя может быть ненадежной и устройство со временем отпадет.
  2. Затем нужно нанести специальный гель для регулятора на две рабочий зоны, имеющиеся на корпусе девайса. Этот гель используется для выравнивания коэффициентов преломления, он должен идти в комплекте.
  3. Сам контроллер после этого нужно зафиксировать на держателе, не прикладывая больших усилий. Фиксация осуществляется с помощью самореза. Варианты крепления могут быть разными.
  4. После фиксации удостоверьтесь в том, что в рабочих зонах между контроллером и поверхностью стекла отсутствуют завоздушенные пузырьки.
  5. Что касается непосредственно подключения, то оно производится с учетом схемы, также идущей в комплекте. Обычно проводку от контроллера следует подключать в подрулевому переключателю. Провод синего цвета — это заземление, он обычно подключается к кузову машины.
  6. Кабель красного цвета предназначен для подключения к контакту 1 на переключателе. При этом к переключателю подключен штатный желто-зеленый кабель, его надо отсоединить. Затем проводок желтого цвета подсоединяется к нему.
  7. Остается подсоединить черный провод. В нашем примере он подсоединяется к контакту под номером 53 на колодке переключателя. Если быть более точным, то его надо подключить к синему проводку.

Фотогалерея «Самостоятельная установка»

 Загрузка ...

Видео «Как не допустить ошибок при установке?»

Если вы решили заняться самостоятельным монтажом контроллера и не хотите допустить при этом ошибок, то рекомендуем посмотреть наглядное пособие по установке (ролик опубликован каналом AutoGlassPTZ — Максим Ершов).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

что это такое и как он работает

Автоматизация систем управления автомобилем с каждым годом поднимается на новый уровень. Еще недавно автоматическое включение дворников и омывателей лобового стекла было дополнительной опцией.

Сейчас такая функция во многих моделях авто включается в базовую комплектацию. Рассмотрим как работает датчик дождя на автомобиле, где и как он устанавливается.

Датчик дождя в автомобиле: что это такое

Он представляет собой специальное сенсорное устройство, которое обычно устанавливается  в салоне автомобиля и предназначено для контроля выпадения осадков на лобовое стекло автомобиля. Несмотря на то, что такой датчик именуется «дождевым», он может реагировать на снег и 100-процентную влажность.

Его основная задача – формировать сигнал управления для многофункционального блока контроля кузова, который после обработки данных подает команды на включение стеклоочистителей. В зависимости от типа самого датчика, уровня его срабатывания, интенсивности осадков чувствительные дождевые сенсоры способны управлять скоростью работы дворников, включением омывателей.

В настоящее время применяют три типа таких устройств:

  • с внутренней обработкой информации;
  • без электронного блока контроля;
  • универсальные датчики дождя для установки в качестве дополнительного оборудования.

Принцип работы

Первоначально их начали проектировать и устанавливать американские производители в 50-х годах прошлого века. Учитывая, что технологии в то время были соответствующие, принцип работы датчиков дождя основывался на контроле сопротивления между рядом расположенными проводящими пленками на лобовом стекле. Во время дождя сопротивление между ними уменьшалось, система управления реагировала на эту характеристику. Такие элементы могли сработать даже от случайно прилипшего комара, поэтому от них отказались.

В следующий раз о возможности установки датчиков дождя вспомнили после появления оптоэлектронных устройств на свето- и фотодиодах. Это произошло в начале 80-х. Здесь первенство оказалось у европейских производителей. За основу взят радиоэлемент, именуемый оптрон, только в качестве отражательного элемента использовалась поверхность лобового стекла.

Как работает датчик дождя на авто можно пояснить с помощью упрощенной схемы.

Сам датчик дождя крепится непосредственно к лобовому стеклу автомобиля. Обычно в качестве места крепления выбирают зону, где он не затеняет обзор, — за центральным зеркалом заднего вида. Светодиод (либо группа светодиодов для увеличения чувствительности и достоверности) направляют оптический сигнал (луч) на поверхность стекла таким образом, чтобы отраженный сигнал попадал на фотодиод. Напомним, что светодиод излучает световой луч, а фотодиод создает электрический сигнал при попадании на него светового потока.

Видео — как работает датчик дождя на Лада Веста:

Угол отражения и интенсивность луча, попадающего на фотодиод, напрямую зависит от угла преломления на границе двух сред стекло — внешняя среда. Если на эту поверхность попадает влага, такой факт отражается на уровне сигнала, формируемым датчиком дождя. Действительно, если стекло покрыто каплями дождя, световому лучу проще «убежать» наружу, покинув зону контроля через границу стекло-вода. В таком случае уровень сигнала светодиода уменьшится, датчик сработает. Сигнал, поступающий с датчика на блок управления кузовом, после обработки включает дворники.

«Умные» датчики дождя современного поколения могут реагировать на интенсивность осадков, изменяя скорость работы стеклоочистителей. Время их реакции на осадки в виде снега немного больше. На лобовом стекле снег превращается в воду через некоторое время, которое зависит от температуры стекла. Иногда для большей чувствительности в месте его установки производят локальный подогрев стекла.

Датчики дождя работают в инфракрасном диапазоне световых волн подобно пультам дистанционного управления бытовой техники. Они не чувствительны к солнечным лучам. Применение сложной импульсной обработки информации, предупреждает ложное срабатывание, например, при нагревании или вибрации стекла.

Как проверить его работоспособность

Во время приобретения подержанного автомобиля убедиться в работоспособности датчика дождя можно при помощи обычного пулевизатора или туалетной воды с распылителем. Для этого необходимо запустить двигатель, поставить авто с работающим движком на нейтралку, и напылить туалетную воду на область лобового стекла (с внешней стороны), где расположен датчик. Если он и автоматическая система исправны, то сработают дворники. Напыление следует производить медленно, в течение не менее 20-ти секунд, т.к. имеется защита на ложное срабатывание.

Его работоспособность иногда проверяют с помощью полной компьютерной диагностики. Но следует знать, что компьютерное тестирование не всегда может определить работоспособность устройства.  Может оказаться (так часто происходит), что не работает датчик дождя после замены лобового стекла.

Видео — как проверить работоспособность:

Некоторые профессиональные перекупы автомобилей оценивают неисправность датчика дождя, как один из признаков возможного серьезного ДТП.

Почему иногда не работает датчик дождя после замены лобового стекла

В половине случаев, когда заменяют лобовое стекло после аварии, нештатной ситуации, датчик дождя отказывает работать. Основные причины:

  • его повреждение во время аварии. Даже микротрещина на его рабочей поверхности меняет преломление и отражение светового луча;
  • нарушение его поверхности. Он обычно соединен с поверхностью лобового стекла при помощи специальных составов (часто на гелевой основе). Если во время демонтажа-монтажа нарушить технологию, оптоэлектронная система будет работать некорректно. Чувствительность элемента значительно уменьшится;
  • изменение параметров стекла. «Родное» лобовое стекло имеет определенный химический состав и структуру (триплекс). При установке во время замены аналога стекла изменяется уровень отраженных сигналов. Поэтому датчик дождя в этом случае часто работает некорректно;
  • повреждение электропроводки. Неправильный демонтаж может привести к обрыву проводки к нему;
  • присутствие пленочных напылений на стекло. Обычно в месте установки датчика дождя под него освобождают свободное место стекла. Если использовать «неродное» стекло, такой зоны может не быть.

Во время приобретения нового лобового стекла необходимо акцентировать внимание продавца на том, что у вас в авто установлен датчик дождя и уточнять — будет ли он работать на новом лобовом стекле.

Универсальный датчик дождя

В продаже можно найти универсальные модели. Это не означает, что их можно установить на все марки автомобилей. Обычно он адаптирован под конкретные модели, как ДДА-25. Он устанавливается без изменения схемы на ВАЗы, УАЗ и Нива-Шевроле. В его комплект входит реле, которое устанавливается на место штатного реле стеклоочистителей.

Имеет регулировку чувствительности и переключение режимов стандарт — снег — дождь. Для его установки не требуется специальных знаний, инструкция написана понятным языком.

Датчик дождя является полезной опцией автомобиля. Его корректная работа снижает нагрузку на водителя, особенно в сложных погодных и дорожных условиях.

Где его производят и сколько стоит вездеход ШЕРП, умеющий даже плавать.

Существуют нормы нагрузки на ось грузового автомобиля и их следует выполнять при грузоперевозках.

Что будет если перелить масло https://voditeliauto.ru/poleznaya-informaciya/dvigateli/pereliv-masla. html в двигатель автомобиля.

Видео — установка универсального датчик дождя своими руками:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу


Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу


Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Как работает датчик дождя в автомобиле?

Автоликбез4 апреля 2019

Дождь и прочие осадки движения понижают безопасность дорожного. Причина не только в том, что между резиной и дорогой плохой сцепление, или в том, что машина может банально занести, а тормозной путь становится заметно длиннее. Сами осадки также несут значительный вред автомобилю.Так что наличие датчика дождя на лобовом стекле - не прихоть, необходимость, которую следует, впрочем, игнорируют.

Что такое датчик дождя?

Датчик дождя - оптико-электронный прибор, фиксируется на ветровом стекле автомобиля и реагирует на который воздействует. Датчик способен управлять «дворниками» и механизмами, которые отвечают за открытие и закрытие люка и стекол на дверцах.

Устройство значительно облегчить жизнь водителям.Не секрет, что снег, дождь и грязь затрудняют процесс управления машиной, включение и выключение «дворники», регулировать интенсивность работы отвлекает от дороги.

Из чего состоит датчик?

Строение антидождевого устройства основано на датчике света. В конструкцию входят:

  • инфракрасный излучатель;
  • фотоприемник;
  • блок управления;
  • корпус;
  • блок реле.

Все части существующие на плате в корпусе датчика. В блок управления вмонтирована информация, жизненно важная для работы прибора.

Принцип работы

В основе работы датчика дождя лежит принцип преломления света. Сенсор исследует поверхность лобового стекла на предмет, анализируя анализирующие в памяти данные. Если датчик не замечает переменный во время стекла (по сравнению с исходными параметрами), то продолжает функционировать в привычном графике. Однако если прибор фиксирует преломление света (что и случается, когда стекло становится мокрым), то система замыкает блок реле, в результате чего авто получает информацию о начинающемся дожде.В этом случае в автоматическом режиме срабатывают стеклоочистители, закрываются окна и люк.

На заметку! Датчик дождя очень часто совмещен с датчиком света. Последний нужен для корректировки яркости фар.

Некоторые модели могут даже определять, насколько сильный дождь идет за окном. На основе сведений приборы корректируют работу «дворников». Интервал может составлять сначала 2 секунды, затем 4, затем 1. Кроме того, в некоторых моделях имеются дополнительные «фишки» вроде датчика, определяющего степень загрязнения стекол.

Дополнительная регулировка прибора после приобретения и установки не требуется. В этом заключается еще один его большой плюс.

При использовании датчика дождя в машине рекомендуется почаще промывать стеклоочистителем. Благодаря этому датчику будет работать четко и позволяет определить время начала дождя предельно точно.

Как правильно установить прибор?

Датчик дождя на автомобиль нужно установить в несколько этапов.Ничего сложного в процессе нет, однако необходимо уделить внимание деталям. Это позволит избежать проблем в работе устройства.

Правильная схема установки прибора таким образом:

  1. Подключение держателя.
  2. Нанесение специального геля.
  3. Закрепление самого датчика.
  4. Подключение прибора к машине.
  5. Проверка установки.

Первый этап - самый легкий. Нужно просто установить деталь, которая будет фиксировать устройство на стекле.Делается это с применением клея.

На второй стадии специальный гель наносится на поверхность по бокам прибора. Таким образом, вы обеспечите сверхточную светопередачу сенсорам от внешней части стекла. Когда гель будет нанесен, непосредственно датчик крепится к держателю при помощи самореза или специальных креплений.

Обратите внимание! Перед подключением прибора к машине нужно проверить его на отсутствие пузырьков, сора и других элементов, которые наверняка затруднят функционирование сенсора.

На следующем этапе прибор можно подключить к электронике машины. Чаще всего датчики дождя имеют 4 контакта. Красный - это питание, он подключается к системе управления «дворниками». Синий - заземление, его необходимо подключить к корпусу вашего «железного коня». Другие контакты могут быть разного цвета, от них зависит работа «дворников».

На последнем этапе правильность повторения проверенного алгоритма.

Нюансы эксплуатации

При использовании данного прибора важно знать о некоторых особенностях.Помните, что ни один механизм не может быть идеальным.

Датчик дождя должен располагаться только вертикально. Его размещают в той части стекла, куда достают «дворники». На месте установки должно быть идеальное стекло - никаких сколов или деформаций.

Если на стекло установлен инфракрасный фильтр, он может стать серьезной преградой для работы антидождевого прибора.

Большая часть моделей функционирует только в первом положении «дворников». Тогда они успешно координируют интенсивность работы стеклоочистителей.В других положениях прибор не может повлиять на их работу.

Датчик не способен полностью контролировать стеклоочистители. Иногда происходит локальное загрязнение лобового стекла из-за брызг от лужи или птичьего помета. Если датчик этого не видит, то стеклоочистители не включатся. Это значит, что водителю стоит «помогать» прибору и не перекладывать все обязанности на сенсор. При сухой погоде устройство стоит отключать, дабы «дворники» не царапали стекло без жидкости. Вот от чего может внезапно сработать устройство:

  • брызги;
  • насекомые;
  • листьев;
  • пух;
  • тень от деревьев.

Справка. Датчики дождя используются не только в частных автомобилях, но и при проведении полевых работ. Они управляют системами полива, регулируют объемы подачи воды.

Как сделать датчик своими руками?

Специалисты сходятся во мнении, что сконструировать такой прибор собственноручно будет крайне непросто. Да, его принцип действия незамысловат, но на создание уйдет много времени и сил, при этом не будет конечный результат будет качественным.Вам понадобится овладеть умениями пайки и некоторые детали, цена которых может равняться готовому прибору.

Если вы все же готовы рискнуть, то рекомендуем следующий порядок действий. За основу две конструкции берем проводимость тока и контактные пластины. Чаще всего пластины бывают из фольги или печатаются на текстолитовых платах в виде дорожек.

Фольгу нужно разрезать в виде двух пластин со змеевидной дорожкой по центру. Далее одна часть подключается к батарейке, другая - к реле.Когда пойдет дождь, вода зальет пластины и замкнет их, что приведет к началу работы реле.

Для создания такого прибора потребуется использовать:

  • алюминиевую фольгу;
  • диэлектрическую подложку;
  • клей или другой фиксатор;
  • провода;
  • реле;
  • источник питания.

Заключение

Современные датчики дождя - незаменимые помощники водителей в дороги. Они самостоятельно включают «дворники» на лобовом стекле, закрывают окна в случае непогоды.Все это позволяет шоферу сконцентрироваться исключительно на дороге, что снижает вероятность ДТП.

что это такое и как он работает

Автоматизация систем управления автомобилем с каждым годом поднимается на новый уровень. Еще недавно автоматическое включение дворников и омывателей лобового стекла была дополнительной опцией.

Сейчас такая функция во многих моделях авто включается в базовую комплектацию.Рассмотрим как работает датчик на автомобиле, где и как он устанавливается.

Датчик дождя в автомобиле: что это такое

Он представляет собой специальное сенсорное устройство, которое обычно устанавливается в салоне автомобиля и предназначено для выпадения осадков на лобовое стекло автомобиля. Несмотря на то, что такой датчик именуется «дождевым», он может реагировать на снег и 100-процентную влажность.

Его задача - сформировать сигнал управления для основного блока кузова, который после обработки данных подает команды на включение стеклоочистителей.В зависимости от типа самого датчика, уровня его срабатывания.

В настоящее время применяют три типа таких устройств:

  • с внутренней обработкой информации;
  • без электронного блока контроля;
  • универсальные датчики дождя для установки в качестве дополнительного оборудования.

Принцип работы

Первоначально их начали проектировать и устанавливать американские производители в 50-х годах прошлого века.Эти технологии соответствуют принципам работы датчиков дождя, основанного на контроле сопротивления между расположенными проводящими пленками на лобовом стекле. Во время дождя сопротивления между ними уменьшалось, система управления реагировала на эту характеристику. Такие элементы могли сработать даже от случайно прилипшего комара, поэтому от них отказались.

В следующий раз о возможности датчиков дождя вспомнили после установки опторонных устройств на свето- и фотодиодах.Это произошло в начале 80-х. Здесь первенство оказалось у европейских производителей. За основу взят радиоэлемент, именуемый оптрон, только в качестве отражательного элемента использовалась поверхность лобового стекла.

Как работает датчик дождя на авто можно пояснить с помощью упрощенной схемы.

Сам датчик дождя крепится непосредственно к лобовому стеклу автомобиля. Обычно в качестве места крепления выбирают зону, где он не затеняет обзор, - за центральным зеркалом заднего вида.Светодиод (либо группа светодиодов для увеличения чувствительности и достоверности) направляет оптический сигнал (луч) на поверхность стекла таким, чтобы отраженный сигнал попадал образом на фотодиод. Напомним, что светодиод излучает световой луч, а фотодиод создает электрический сигнал при попадании на него светового потока.

Видео - как работает датчик дождя на Лада Веста:

Угол отражения и интенсивность, попадающего на фотодиод, напрямую зависит от угла преломления на границе двух сред стекло - внешняя среда.Если на эту поверхность попадает влага, такой факт отражается на уровне сигнала, формируемым датчиком дождя. Действительно, если стекло покрыто каплями дождя, проще «убежать» наружу, покинув зону контроля через границу стекло-вода. В таком случае уровень сигнала светодиода уменьшится, датчик сработает. Сигнал, поступающий с датчика на блок управления кузовом, после обработки включает дворники.

«Умные» датчики дождя современного поколения могут реагировать на интенсивность осадков, изменяя скорость работы стеклоочистителей.Время их реакции на осадки в виде снега немного больше. На лобовом стекле снег превращается в воду через некоторое время, которое зависит от температуры стекла. Иногда для большей чувствительности в месте его установки производят локальный подогрев стекла.

Датчики дождя работают в инфракрасном диапазоне световых волн подобно пультам дистанционного управления бытовой техники. Они не чувствительны к солнечным лучам. Применение сложной импульсной обработки информации, предупреждает ложное срабатывание, например, при нагревании или вибрации стекла.

Как проверить его работоспособность

Во время приобретения подержанного автомобиля убедиться в работоспособности датчика дождя можно при помощи обычного пулевизатора или туалетной воды с распылителем. Для этого необходимо запустить двигатель, поставить авто с работающим движком на нейтралку, и напылить туалетную воду на область лобового стекла (с внешней стороны), где расположен датчик. Если он и автоматическая система исправны, то сработают дворники. Напыление следует медленно, в течение не менее 20-ти секунд, т.к. имеется защита на ложное срабатывание.

Его работоспособность иногда проверяют с помощью полной компьютерной диагностики. Но следует знать, что компьютерное тестирование не всегда может определить работоспособность устройства. Может оказаться (так часто происходит), что не работает датчик дождя после замены лобового стекла.

Видео - как проверить работоспособность:

Некоторые профессиональные перекупы автомобилей оценивают неисправность датчика дождя, как один из признаков серьезного ДТП.

Почему иногда не работает датчик дождя после замены лобового стекла

В половине случаев, когда заменяют лобовое стекло после аварии, нештатной ситуации, датчик дождя отказывает работать. Основные причины:

  • его повреждение во время аварии. Даже микротрещина на его рабочей поверхности меняет преломление и отражение светового луча;
  • нарушение его поверхности. Он обычно соединен с поверхностью лобового стекла при помощи специальных составов (часто на гелевой основе).Если во время демонтажа-монтажа нарушить технологию, оптоэлектронная система будет работать некорректно. Чувствительность элемента значительно уменьшается;
  • изменение параметров стекла. «Родное» лобовое стекло имеет химический состав и структуру (триплекс). При установке во время замены аналога стекла изменяется уровень отраженных сигналов. Поэтому датчик дождя в этом случае часто работает некорректно;
  • повреждение электропроводки .Неправильный демонтаж может привести к обрыву проводки к нему;
  • присутствие пленочных напылений на стекло. Обычно в месте установки датчика дождя под него освобождают свободное место стекла. Если использовать «неродное» стекло, такой зоны может не быть.

Во время приобретения нового лобового стекла необходимо акцентировать внимание продавца на том, что у вас в авто установлен датчик дождя и уточнять - будет ли он работать на новом лобовом стекле.

Универсальный датчик дождя

В продаже можно найти универсальные модели.Это не означает, что их можно установить на все марки автомобилей. Обычно он адаптирован под негативные модели, как ДДА-25. Он устанавливается без изменений схемы на ВАЗы, УАЗ и Нива-Шевроле. В его комплект входит реле, которое устанавливается на место штатного реле стеклоочистителей.

Имеет регулировку чувствительности и переключение режимов - снег - дождь. Для его установки не требуется специальных знаний, инструкция написана понятным языком.

Датчик дождя является полезной опцией автомобиля.Его правильная работа снижает нагрузку на водителя в сложных погодных и дорожных условиях.

Где его производят и сколько стоит вездеход ШЕРП, умеющий даже плавать.

Существуют нормы нагрузки на ось грузового автомобиля и их выполнять при грузоперевозках.

Что будет если перелить масло https://voditeliauto.ru/poleznaya-informaciya/dvigateli/pereliv-masla.html в двигатель автомобиля.

Видео - установка универсального датчика дождя своими руками:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу


Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу


Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

как работает, установка универсального регулятора для авто своими руками, как снять с лобового стекла

Современные автомобили комплектуются множеством датчиков, повышенного комфорта при управлении машиной. Одним из таких устройств является датчик дождя. Если раньше такой контроллер ставился только на дорогие иномарки, то сегодня им комплектуются даже отечественные авто. Что представляет собой датчик дождя, как работает устройство и какие неисправности с ним произойти - узнайте из этого материала.

Содержание

[Раскрыть]

[Скрыть]

Обзор системы

Универсальный контроллер для авто представляет собой оптико-электронный прибор, использующийся для автоматической активации щеток стелоочистителей.В зависимости от конструктивных органов авто, этот регулятор также может заменить стекол в дверях и люка. Благодаря устройству водителю не нужно поднимать стекло (если речь идет об электрических стеклоподъемниках).

Что касается места установки, то все зависит от конкретной машины. Но обычно девайс находится вертикально в салоне, на внутренней поверхности ветрового стекла. Он будет в зоне действия дворников или зеркала заднего вида. Для работы в посадочном месте не должно быть повреждений и дефектов лобового стекла.

Касательно устройства, контроллер дождя состоит из двух составляющих:

  1. Модуль (блок). Это устройство используется для активации щеток стеклоочистителя в различных режимах, настроенном на состояние стекла. Устройство определяет объем загрязнений (водой или снегом), в результате чего включает дворники от прерывистого режима до второй скорости. Если модуль фиксирует грязь, то он также включит и омыватель, чтобы тот подал воду на стекло для очистки.
    Сам модуль монтируется также на стекле, внутри салона, в области действия дворников. Блок должен обдуваться печкой и не мешать обзору дороги водителем.
  2. Также устройство включает в себя блок реле. С помощью этого модуля создается управление дворниками и системой омывания. Этот прибор надежно защищает систему динамических изменений напряжения в цепях автомобиля. Также он позволяет защитить проводку от воздействия индуктивных помех, чтобы механизм не срабатывал без надобности. Устройство монтируется в салоне, место установки установленной.

Принцип работы

Вкратце о том, как принципы действия контроллера:

  1. Через стекло в салон транспортного средства поступает определенное количество светового потока.
  2. Когда начинается сильный туман, дождь, снег или град, светоосвещенность в салоне машины падает. Если контроллер работает в нормальном режиме, то он уловит эти изменения.
  3. В зависимости от типа, используется специальный светодиод или инфракрасная лампочка.Если модуль зафиксировал, этот светодиод стал получать меньше света через стекло, то он сразу же указывает на щетки стеклоочистителя.
  4. В итоге дворники вступают в работу и очищают стекло в соответствии с силой дождя.
  5. Если на стекле появляется грязь, то более «умные» системы позволяют определить это и активировать работу омывателя. Из расширительного бачка с водой или омывающей жидкостью на стекло начинает подаваться поток воды, который перестает поступать после того, как стекло будет очищено.
  6. Когда светоосвещенность в автомобильном салоне будет восстановлена ​​после прекращения дождя, модуль управления отправит соответствующий сигнал на щетки стеклоочистки и отключит их (видео обнародовано каналом АудиоОбзоры СМИ).

Возможные неисправности и способы их устранения

С какими неисправностями предстоит столкнуться? Перед тем, как снять контроллер с лобового стекла и поменять, нужно точно определить, что проблема именно в нем.

Перечень неисправностей приведен ниже:

  1. Если не работает устройство, в первую очередь нужно проверить предохранитель.Его может и не быть, здесь нужно опираться на особенности автомобиля. Обычно предохранитель входит в монтажном блоке под капотом или в машинном салоне. Перегоревший потребитель подлежит замене. Возможно такое, что предохранитель рабочий и все другие элементы системы тоже. В таком случае следует проверить работоспособность гнезда предохранительного устройства.
  2. Одна из наиболее неприятных неисправностей - поломка управляющего модуля. Если девайс вышел из строя, его надо демонтировать и менять или выполнять его ремонт.
  3. Одной из неисправностей управляющего блока является выход из строя светодиода. Со временем это устройство может начать работать с перебоями. Чувствительность основного элемента при интенсивной эксплуатации устройство начинает снижаться, это вполне нормально, поскольку ни одно электронное устройство не может работать вечно. При поломке чувствительного элемента его нужно выпаивать из корпуса устройства и менять, но далеко не всегда это помогает решить проблему.
  4. Проблема неработоспособности может заключаться в неполадках в работе электронного блока управления.Как известно, ЭБУ - это «мозг» автомобиля, который при некорректной работе может неправильно определять основные параметры. Проблемы в работе ЭБУ обычно решаются путем перепрошивки или обновления программного обеспечения. Выполнить такую ​​операцию своими руками может быть проблематично, поскольку для ее реализации требуется специальное оборудование с программой, а также навыки в этой области. Процедуру перепрошивки блока лучше доверить квалифицированным специалистам.
  5. Повреждение электроцепи подключения.Часто наши соотечественники сталкиваются с неисправностью регулятора из-за повреждений проводки. Если провод питания, подключенный к девайсу, оборвется или в нем повредится изоляция, это приведет к тому, что блок управления не сможет отправлять сигналы на прибор. Соответственно, его работа будет невозможной. Для поиска неисправности вам потребуется мультиметр или контроль.
    Нужно проверить цепь на участке от самого контроллера до управляющего модуля, а также до аккумулятора или блока с предохранителями.Поврежденные провода в любом случае подлежат замене. Если проблема кроется в незначительном повреждении изоляции, то можно попытаться перемотать провод изолентой.
  6. Одна из самых простых в плане проблемы проблемы - повреждение или контакт контактов на разъеме устройства. Необходимо произвести диагностику контактов на всех составных элементах системы, поскольку даже небольшое окисление на одном из разъемов приводит к поломке. При обнаружении окисления разъем необходимо прочистить, для этого подойдет зубная щетка или строительная железная щетка, как вариант, можно использовать наждачную бумагу мелкой зернистости.Если контакт на штекере не окислен, а поврежден, то его необходимо. Если же на нем есть следы подгораний, то перед земной нужно определить причину скачков напряжения в бортовой сети (видео снял Alex Smirnoff).

Инструкция по установке устройства своим силами

Перед покупкой регулятора убедитесь в том, что устройство предназначено для работы в бортовой сети на 12 вольт.

Процедура установки и подключения на примере автомобиля ВАЗ представлена ​​ниже:

  1. Для начала держателя контроллера необходимо приклеить к плоскости стекла. Саму поверхность стекла перед этим следует промыть и обезжирить, а также высушить. В случае ошибки фиксация держателя может быть ненадежной устройство со временем отпадет.
  2. Затем нужно две нанести специальный гель для регулятора на рабочие зоны, входящие в корпусе девайса. Этот гель используется для выравнивания коэффициентов преломления.
  3. Сам контроллер после этого нужно зафиксировать на держателе, не прикладывая больших усилий.Фиксация осуществляется с помощью самореза. Варианты крепления могут быть разными.
  4. После фиксации убедитесь в том, что в рабочих фигурах между контроллером и поверхностях стекла отсутствуют завоздушенные пузырьки.
  5. Что касается непосредственно подключения, то оно производится с учетом схемы, также идущей в комплекте. Обычно проводку от контроллера следует подключать в подрулевому переключателю. Провод синего цвета - это заземление, он обычно подключается к кузову машины.
  6. Кабель красного цвета предназначено для подключения к контакту 1 на переключателе. При этом к переключателю подключен штатный желто-зеленый кабель, его надо отсоединить. Затем проводок желтого цвета подсоединяется к нему.
  7. Остается подсоединить черный провод. В нашем примере он подсоединяется к контакту под номером 53 на колодке переключателя. Если быть более точным, то его надо подключить к синему проводку.

Фотогалерея «Самостоятельная установка»

Загрузка...

Видео «Как не допустить ошибок при установке?»

Если вы решили заняться самостоятельным монтажом контроллера и не хотите допустить при этом ошибок, рекомендуем посмотреть наглядное пособие по установке (ролик опубликован каналом AutoGlassPTZ - Максим Ершов).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаП, поделитесь информацией с друзьями

Да (100. 00%)

Нет

Датчик дождя на лобовом стекле: установка, которые работают, гель

Современные средства сложной конструкции, которые включают различные усовершенствованные узлы, агрегаты и механизмы, представленные большим количеством полезных дополнений, среди датчиков дождя. Однако относительно него в кругах автовладельцев ходят различные противоречивые слухи. Одни утверждают, что это устройство не несет никакой пользы и необходимо для того, чтобы увеличить стоимость авто.По мнению других, от наличия этой опции не меньше пользы, нежели чем от системы ABS. Попробуем разобраться, нужна или нет установка датчика дождя на автомобиль,

Конструкционные и функциональные особенности

Стоит отметить, что появившийся не так давно датчик дождя устанавливался исключительно на авто премиум класса. Однако в дальнейшем он уже стал тем полезным дополнением, которое появилось на транспортных средствах средней и бюджетной категорий. Помимо этого, в продаже можно встретить модификации этого устройства, которые самостоятельно устанавливаются на любую машину.Теперь установить датчик дождя может каждый автолюбитель.

Как это работает

Как работает датчик дождя? Его схема представляет собой элемент, который реагирует на атмосферные осадки, попадающие на лобовое стекло, после чего осуществляется автоматическое включение стеклоочистителей. Большинство моделей транспортных средств предоставляет широкие возможности датчика дождя, кроме включения дворников авто, еще управляет работой боковых стекол и закрывает люк.

Если на авто установлена ​​такая система, многократно повышается комфорт при управлении в дождливую или снежную погоду, ведь водителю уже не нужно самостоятельно стеклоочистители и выбирать другой режим их работы. Это за него сделает электроника.

В основе функционирования датчика заложен принцип преломления ИК-излучения в момент, когда на лобовое стекло попадают капли дождя или снега. Благодаря особенностям датчика дождя в этой авто на внутренней стороне лобового стекла, следовательно, он полностью исключен от контакта с водой.Схема устройства состоит из электронной системы управления и исполнительного механизма (реле), которое запускает электромоторы дворников, и, в зависимости от их погодных условий, корректирует работу.

Конструкция системы управления чувствительным фотоэлементом, который во время работы датчика излучают инфракрасный свет. Далее ИК-излучение проходит через стекло, и оно чистое и сухое, его большая часть отражается от поверхности и улавливается фотоэлементом.Для выравнивания коэффициента преломления на его рабочую зону наносят специальный гель. Но как только на стекло попадает влага, излучение начинает рассеиваться. На основании этих изменений фотоэлемент датчика подает соответствующие сигналы системы управления, которая на основании заложенных алгоритмов запускает очистители стекол и корректирует их работу.

Заметим, что большинство устройств выпускается не настраиваемыми, то есть реагируют на изменение погодных условий с запозданием. Но все же, датчик дождя имеет больше плюсов:

  • снижает утомляемость водителя и повышает комфортабельность при управлении транспортным средством во время выпадения атмосферных осадков;
  • повышает безопасность на дороге из-за того, что водителю не приходится прерываться на переключение режимов работы стеклоочистителей;
  • значительно продлевает эксплуатационный ресурс механизма дворников.

Как датчик дождя включается в работу

Устройство начинает работать при включении стеклоочистителей на первое положение, в зависимости от условий блока управления подбираетальные режим работы дворников. Остальные положения очистителей стекла остаются неизменными.

В любом случае не стоит отключать ручное управление дворниками, поскольку невозможно полностью вызвать возникновение нестандартной ситуации. Например, случайно попавшие на лобовое стекло брызги лужи после дождя, которые не уловил рабочий элемент датчика, либо необходимость очистки стекла от пыли или птичьего помета.

Чтобы исключить ложные срабатывания датчика в сухую погоду, необходимо его отключить, так как щетки очистителей могут повредить сухое лобовое стекло.

Самостоятельная установка датчика дождя на авто

Установить этот полезный аксессуар можно на любое транспортное средство. В случае, когда машина еще находится на гарантии, перед тем как его смонтировать, необходимо выбрать универсальную настраиваемую модель, которая полностью исключает вмешательство в электрическую сеть.В случае гарантии будет автоматически исключена. При покупке датчика в его комплектацию включена подробная схема монтажа, элементы датчика, гель и монтажный клей.

Установка дождевого датчика на авто выполняется в следующей следующей:

  1. На рабочую поверхность датчик наносится специальный гель, соответсвующий выравнивается коэффициент преломления инфракрасного излучения светодиодов.
  2. При помощи входящего в комплект монтажного клея оптическая часть крепится к внутренней стороне лобового стекла.
  3. Система управления размещается в монтажном блоке авто вместо реле стеклоочистителей (во время установки главное не ошибиться с положением и маркировкой ключа).
  4. Оптическая часть и система управления соединяют провода, которые маскируются в обшивке стойки.
  5. В конце выставляется необходимая чувствительность.

В случае поломки замена датчика дождя осуществляется в обратную связь. Необходимо знать, что на зарубежную авто оптическую часть аксессуара вмонтирована непосредственно в стекло и снять ее самостоятельно не получится.

Самостоятельное изготовление дождевого датчика

Большинство автолюбителей интересует вопрос, как сделать датчик дождя своими руками? Вначале необходимо определиться с типом изготавливаемого устройства, досконально знать его принцип действия и подобрать соответствующие детали. С приобретением элементов для самостоятельного изготовления устройства, в принципе, проблем не должно. Однако помимо них еще необходим специальный оптический гель, без которого датчик будет работать некорректно.

Наиболее распространенным типом при самостоятельном изготовлении оптического. Его подробную схему и описание деталей можно найти в Интернете. Более сложной для повторения в условиях домашней мастерской является конструкция типа влагомера, но он отличается высокой точностью работы.

Датчик дождя. Установить своими руками.

Датчик дождя - электронное устройство, автоматически включающее стеклоочиститель при попадании на стекло воды.Хорошая обзорность - одно из условий безопасного управления автомобилем. Очиститель и омыватель лобового стекла - средства обеспечения безопасности не менее важные, чем ремни безопасности.


Принцип действия датчика дождя.


Датчик крепится на ветровом стекле в таком месте, которое очищается дворниками. Но при этом датчик не должен загораживать водителю обзор. Включение датчика инфракрасного излучения и фотоэлемент. Пока чистое инфракрасное излучение свободно излучается в пространство, но стоит попасть на стекло водой или снегу и та часть излучения, которая отражается многократно, многократно возрастает.Фотоэлемент улавливает это изменение и реле включает стеклоочиститель.


Желаемый режим работы стеклоочистителя постоянно меняется. Стоит остановиться на светофоре и поступление дождевой воды уменьшается. Щетки начинают противно скрипеть. Приходится часто выключать и вход стеклоочиститель.


Особенно полезен датчик дождя, если брызги, из под колес другого автомобиля, попали вам на стекло. Не видно вообще ничего. И часто эта ситуация сопряжена со сложной дорожной обстановкой - отвлекаться и садиться в некогда.


Установка датчика дождя.


Если купив автомобиль у дилера Лада в Нижнем Новгороде, вы обнаружите, что он не оснащен датчиком дождя, его можно купить и установить самостоятельно. Например, датчик ДДА-25 производства ООО «Радиосистемы» (г. Тольятти) может быть установлен на автомобили ВАЗ-2114, Калина, Приора. Для Калины 2, Гранты и Ларгуса подойдет ДДА-45.


Датчик приклеивается на лобовое стекло автомобиля на прозрачный двухсторонний скотч.Провод от датчика прячется под обшивку потолка и протягивается к блоку реле и предохранителей. Здесь, в блоке имеется реле управляющее стеклоочистителем. Нужно вынуть штатное реле и установить реле датчика дождя. Это для ВАЗ-2114 и Калины. Датчик ДДА-45 своего реле не имеет и подключается к проводке автомобиля. Это возможность подключить его на любой машине, но требует знания техники.

Если есть тонировка.
Тонировка по ГОСТу не нарушает работу датчика дождя. Но датчик придется настраивать.Если сделана тонировка зеркальная, запрещенная к применению, датчик дождя работать не будет. Если на момент тонировки, датчик дождя уже установлен, можно сделать в тонировке окно именно под датчик.

Как работает датчик дождя и можно ли его сделать своими руками?

Автоаксессуары

21. 10.2016 2 комментария

Современные автомобили становятся все сложнее. Производители постоянно придумываются что-то новое, чтобы сделать жизнь автолюбителя проще, а свою продукцию - привлекее.За последние десятилетия техническая «начинка» машин стала более продвинутой. Конечно, в значительной мере это относится к премиум-сегменту, но с годами те новинки, которые появились сначала в дорогих авто, переходят и в средний класс. Это разнообразные датчики света, датчик дождя, системы «старт-стоп», сложные электронные регулировки сидений, подогрев и многое другое.

К примеру, датчики дождя сначала были только в бизнес- и премиум-сегменте автомобилей. А через несколько лет уже некоторые машины среднего и гольф-класса, могли похвастаться их наличием.Сейчас же датчик дождя можно купить практически везде, и установить чуть ли не на любой автомобиль, до отечественных.

Принцип действия датчика

Как работает

Оптический датчик размещают вертикально внутри салона на лобовом стекле машины в области действия щеток. В точке установки на стекле не должно быть никаких дефектов в виде трещин или сколов.

За счет инфракрасного излучения этот датчик сканирует состояние внешней стороны стекла. При наличии влаги или загрязнений на стекле меняется уровень отраженного сигнала, а он включает дворники.Система может автоматически менять паузу движения щеток, в зависимости от дождя.

Датчики дождя можно устанавливать на ветровые стекла, в том числе на те, которые имеют сверху тонированную полосу. Исключение - стекла с инфракрасным фильтром, которые устанавливаются на автомобили Шевроле Нива Люкс и пр.

Установка светового датчика

Здесь работа довольно проста, от вас не понадобится делать ничего особенного. Но, учтите несколько нюансов. Первый и основная, это необходимость вертикальной установки.Датчик будет подавать ложные сигналы намного чаще. Размещать его следует в зоне охвата дворников, это позволит более точно выполнять управление. Обязательно проверьте место установки на наличие сколов и трещин. Они могут при определенных условиях сильно преломлять свет. Для установки вам понадобятся следующие вещи:

  • Датчик;
  • Держатель;
  • Специальный гель;
  • Провода;
  • Микропроцессор.

В качестве держателя можно использовать присоску от видеорегистратора, но ее придется немного доработать.Намного эффективнее приобрести специальный крепеж, благо стоит он недорого. Перед установкой на стекло, непосредственно соприкасающееся с датчиком, наносит гель, он выравнивает преломление. Корпус прибора крепят в держателе, на этом сборка закончена, остается только подключить его.

Как включить датчик

Заводской датчик

Датчик активизируется лишь в том случае, когда дворники включены на первое положение. Далее датчик сам распознает и включается, увеличивая или уменьшая скорость работы дворников.Второе и третье положения остаются неизменными.

Ручное управление должно быть обязательно, так как бывают разные ситуации. К примеру, брызги от лужи могут попасть на сторону водителя, не охватив зону обзора датчика и пассажира. Или вы могли сесть в машину утром и заметить «подарок» от голубей. В сухую погоду рекомендуем отключить датчик дождя, так как он может ложно срабатывать. К примеру, при появлении насекомых в зоне действия датчика, пуха, листьев. Иногда даже функция срабатывание дворников.

Включение омывателя остается доступно лишь в ручном режиме. Самостоятельно не вовремя брызнув струя может удивить, ограничить обзор и даже испугать некоторых водителей.

Рассмотрим два типа современных датчиков, которые широко распространены на российском рынке. Первая система работает на базе импортного микропроцессора, а вторая изготовлена ​​российскими специалистами

Принцип работы

В основе работы датчика дождя лежит принцип преломления света.Сенсор исследует поверхность лобового стекла на предмет, анализируя анализирующие в памяти данные. Если датчик не замечает переменный во время стекла (по сравнению с исходными параметрами), то продолжает функционировать в привычном графике. Однако если прибор фиксирует преломление света (что и случается, когда стекло становится мокрым), то система замыкает блок реле, в результате чего авто получает информацию о начинающемся дожде. В этом случае в автоматическом режиме срабатывают стеклоочистители, закрываются окна и люк.

На заметку! Датчик дождя очень часто совмещен с датчиком света. Последний нужен для корректировки яркости фар.

Некоторые модели могут даже определять, насколько сильный дождь идет за окном. На основе сведений приборы корректируют работу «дворников». Интервал может составлять сначала 2 секунды, затем 4, затем 1. Кроме того, в некоторых моделях имеются дополнительные «фишки» вроде датчика, определяющего степень загрязнения стекол.

Дополнительная регулировка прибора после приобретения и установки не требуется.В этом заключается еще один его большой плюс.

При использовании датчика дождя в машине настоятельно рекомендуется почаще промывать стекло стеклоочистителем. Благодаря этому датчику будет работать четко и позволяет определить время начала дождя предельно точно.

Датчик дождя RAINsensor

RAINsensor

Это устройство создано на микропроцессоре Microchip. Датчик дождя подходит для всех автомобилей с 12-вольтовым оборудованием. Для установки вы должны проделать следующие операции:

  1. Закрепить на лобовом стекле фиксатор датчика.
  2. Нанести гель для датчика дождя, который выровняет коэффициенты преломления.
  3. Закрепить корпус датчика на держателе.
  4. Убедиться в том, что в работе на диаграмме между стеклом авто и датчиком не было воздушных пузырьков.

Подключение датчика


Видео:

Датчик подключают всегда в переключателю режима работы. Рассмотрим пример отечественного ВАЗа:

  1. Синий провод подключаем на корпус.
  2. Красный к контакту I переключателя.
  3. Желтый провод датчика подключаем к желтому с зеленой полосой в автомобиле.
  4. Черный провод подключаем на контакт 53 колодки переключателя (синий проводок).

Для нормального функционирования датчика нужно сначала выполнить калибровку чувствительности под параметры светопропускаемости лобового стекла, а при эксплуатации датчика можно установить необходимый порог срабатывания дворников.

Мифы и реальность: о достоинствах и недостатках приборов

  • Существует заблуждение , что датчик дождя реагирует на силу удара капель воды, или другие вибрации вызванные, например, веточкой дерева или насекомых, а посему дворники начинают работать как к месту , так и не к месту.Ничего подобного! Механическое воздействие на лобовое стекло, допустим, мухи, не запустит механизм очищения стёкол. Вспомните, что принцип работы этого простого устройства по определению влаги - оптический.
  • Второе заблуждение - в ночное время суток датчик дождя и ветра на окно бесполезен. Именно заблуждение. В приборе используется инфракрасный излучатель (светодиод), на работу которого не влияет день сейчас, или ночь. Возьмите дистанционный пульт от телевизора - он тоже работает с помощью инфракрасного излучения - и воспользуйтесь ним возможностью ночью.Получилось? Работает? Точно так же и с датчиком дождя в автомобиле.
  • Третье заблуждение - если возникнет необходимость менять лобовое стекло, то датчик дождя придётся выбросить. В реальности, если правильно подобрать стекло, и грамотно его установить, то нет. Четвёртое заблуждение - в зимнее время датчик дождя не работает. На самом деле всё работает. Но при условии, что в автомобиле установлен обогрев стекла. Снег падает, тает, превращается в воду, а измеритель влаги продолжает выполнять свои функции.

Посмотрите так же видео: Датчик дождя и света в автомобиле. Принцип работы.

Датчик дождя DDA

Датчик дождя DDA

Отечественные разработчики при создании этого датчика не копировали чужие решения, и проблемы, пошли своим путем. При проектировании были учтены следующие требования:

  1. Простота управления системой
  2. Возможность монтажа датчика самостоятельно.
  3. Подключение без изменений в электропроводке.
  4. Возможность отключения датчика дождя и управления дворниками в ручном режиме.
  5. Доступная цена.

Также этот готовый продукт обеспечивает возможность регулировки паузы движения щеток в зависимости от скорости движения автомобиля. Большую массу воды датчик видит еще на подлете ее к стеклу с расстояния 5-10 см и включает дворники заблаговременно.

Устанавливаются эти датчики дождя на ВАЗ 2110 и подходят для других отечественных авто и иномарок.

Система имеет несколько режимов работы:

Кнопки для датчика

  • снег;
  • дождь;
  • стандарт.

На лицевой стороне есть два индикатора и кнопка для быстрой смены рабочего режима.

В настоящее время постоянно модернизируется. По пожеланиям и просмотрам разработчики дораывают свой продукт. К примеру, в первых моделях не было регулировки чувствительности. Проблема была решена путем подкладывания нескольких слоев тонировочной пленки под элементами датчика.Полезную функцию вскоре добавили в следующую версию датчика.

Как правильно установить прибор?

Датчик дождя на автомобиль нужно установить в несколько этапов. Ничего сложного в процессе нет, однако необходимо уделить внимание деталям. Это позволит избежать проблем в работе устройства.

Правильная схема установки прибора выглядит таким образом:

  1. Подключение держателя.
  2. Нанесение специального геля.
  3. Закрепление самого датчика.
  4. Подключение прибора к машине.
  5. Проверка установки.

Первый этап - самый легкий. Нужно просто установить деталь, которая будет фиксировать устройство на стекле. Делается это с применением клея.

На второй стадии специальный гель наносится на две поверхности по бокам прибора. Таким образом, вы обеспечите сверхточную светопередачу сенсорам от внешней части стекла. Когда гель будет нанесен, непосредственно датчик крепится к держателю при помощи самореза или специальных креплений.

Обратите внимание! Перед подключением прибора к машине нужно проверить его на отсутствие пузырьков, сора и других элементов, которые наверняка затруднят функционирование сенсора.

На следующем этапе прибор можно подключить к электронике машины. Чаще всего датчики дождя имеют 4 контакта. Красный - это питание, он подключается к системе управления «дворниками». Синий - заземление, его необходимо подключить к корпусу вашего «железного коня». Другие контакты могут быть разного цвета, от них зависит работа «дворников».

На последнем этапе проверяем правильность повторения вышеуказанного алгоритма.

Из чего состоит датчик?

Конструкция датчика дождя довольно проста. Система автоматической очистки стёкол работает за счёт наличия:

  • группы фотоэлементов: в состав системы входят фотодиод внешнего освещения и дистанционный фотоэлемент;
  • светодиодов;
  • блока реле;
  • управляющего блока;
  • инфракрасного излучателя.

Компоненты датчика заключены в защищённый пластиковый корпус, который помещён внутрь салонного зеркала заднего вида.

Нюансы эксплуатации

Если автомобиль оснащён описываемым, то автовладельцу придётся привыкнуть к такому явлению, как несанкционированное срабатывание. Оно может из-за загрязнения «лобаша» (особенно, когда таковое входит в зону хода стеклоочистителя).

Спровоцировать датчик могут разводы, налипшие насекомые, продукты жизнедеятельности пернатых, потожировые следы.

Поэтому рекомендуем для комфортной езды блюсти чистоту ветрового стекла.Ресурс устройства не имеет регламентированных ограничений.

Как работает?

Механика завязана на перманентном анализе электроникой входящего / исходящего световых лучей. В память блока управления занесены сведения о параметрах световых лучей в ясном погоду при нормальном освещении. Постоянно падающие дождевые капли преломляют световую волну, что распознаёт блоком управления как отклонение от нормы. Также задействована технология обратного импульса: устройство генерирует световые потоки и принимает их.Допустим у нас есть энное количество света, излучаемого датчиком. В сухую и ясную погоду количество входящих волн будет примерно количеству исходящих потоков.

Если расхождение, то измеритель активирует либо стеклоочистители, либо головную оптику.

Выходной светодиод призван реагировать на изменение атмосферных осадков. Предназначение датчика наружного освещения, думаем, понятно из названия. Реле, в свою очередь, управляет автоматическим включением дворников и при активации активирует омыватель.

Чем приклеить датчик дождя на лобовом стекле

В дождь или снег водители автомобилей осторожничают. Оно и понятно, не ровен час можно и в ДТП угодить. И в такие моменты всё, что помогает и облегчает управление автомобилем, особенно ценно и важно. Ведь на дорогах даже доли секунды сыграть решающую роль. Сделать нашу поездку комфортнее и безопаснее такое устройство, как датчик дождя. Если вы никогда не слышали о таком приборе, то не удивительно, что у вас возникший вопрос: «Датчик дождя в автомобиле - что это?» Отвечаем прямо сейчас.

Для чего он нужен

Датчик дождя обеспечивает водителю хорошую видимость через лобовое стекло в автоматическом режиме, без необходимости отвлекаться лично на включение или выключение дворников. Устройство самостоятельно распознает, есть ли надобность в очищении стекла и запускает нужный режим.

В зависимости от того, как много на лобовом стекле влаги используются семь скоростей реагирования. Внешне это выглядит так: капли дождя упали - дворники включились.Мимо пронёсся какой-то торопыга и вода из лужи хлестнула на лобовое стекло, дворники тут же активно заработали. Обычно пока водитель подавляет (или выпускает) праведный гнев, вызванный горе-водителем, стёкла уже становятся чистыми. Скорость реагирования прибора в зависимости от настроенной его чувствительности может быть 20 миллисекунд. Такая быстрота реакции есть не у всех людей, согласитесь. Часто в одном устройстве датчик дождя совмещён с датчиком света. Можно его назвать датчик дождя универсальный.И в этом случае автоматическое и своевременное включение фар ещё один плюс. Можно полностью довериться автомобилю и внимательнее следить за трассой, или же просто наслаждаться ездой. Стало смеркаться - фары сами зажглись, свернул на дорогу в лесу - фары уже работают, оказалось в тёмном тоннеле - и снова необходимое освещение появляется автоматически.



Крепление датчика дождя. Описание

Для датчиков типа 2 версии 2 с ОЕ референсами Детекторы:

Захотел поставить себе линзы в ПТФ на ниссан экстрейл, не мог найти толковых установщиков, наткнулся…

Рекомендуемый срок хранения скотча для датчика дождя составляет от 1 года 2-х лет и зависит от моделей.

Не зависимо от модели и типа датчика, все они крепятся на лобовое стекло. Однако его качество не ухудшается и после двух летнего срока хранения. Установка датчика дождя на вторичном рынке замены автостеколла отличается от заводских условий.

Технология установки датчика дождя с приклеенным на него скотчем заключается в следующем.

ПЕРЕНОС ДАТЧИКА ДОЖДЯ. НИССАН

В заводских условиях применяются нагревательные устройства с одновременным всасывающим механизмом, создающим вакуумное пространство, препятствующим образованию воздушных пузырей под датчиком дождя.

Воздушные пузыри под приклееным скотчем недопустимы, так как они не позволяют правильно функционировать стеклоочистителю.

Об установке датчика дождя на вторичном рынке замены автостекол. Установка датчика дождя на вторичном рынке замены автостеколла отличается от заводских условий. Сразу встает вопрос, а как клеить скотч - вначале скотч к датчику дождя, а потом датчик со скотчем к стеклу или вначале скотч к стеклу, а потом датчик к скотчу?

Гель ISR для следующих датчиков (ДЕТЕКТОРЫ)

Специальных рекомендаций на этот счет нет и поэтомущик вправе сам выбирать, то есть как ему удобнее.Главное условие - это замену датчика дождя выполнять чистыми руками. Ни в коем при снятии защитной пленки со скотча не на отпечатков пальцев на скотче. Подробнее об технологии установки датчика дождя. Гель для датчика дождя на силиконовой основе Силиконовая накладка.

Как работает датчик дождя

Основной принцип работы датчика дождя - это чувствительность к свету. Да-да, именно так. Сам прибор состоит из светодиода (инфракрасный излучатель), чувствительного фотоэлемента, блока управления и блока реле.

Суть работы устройства заключается в том, что свет от светодиода падает на лобовое стекло, отражается от него, как от зеркала и попадает на фотодиод. Во время сухой погоды, сколько света будет исходить от светодиода, столько же и будет возвращаться к фотодиоду.

Но если на стекле появятся капли воды, или оно будет полностью залито водой, то света отразится меньше, и фотодиод это покажет. На такое положение вещей контроллеры в блоке управления отреагируют сразу же и должным образом - включают стеклоочистители в наиболее подходящем режиме.От минимальной до максимальной степени очистки стекла. Прибор очень компактный, устанавливается на лобовом стекле в салоне автомобиля. Многие водители утверждают датчик дождя в автомобиле, что это очень удобно.

Как переставить датчик дождя - ТагАЗ Road Partner, 3,2 л. , 2010 года на DRIVE2

Лобовое Ветровое стекло под датчик дождя стоит дороговато. За вменяемые деньги надо стекло без датчика дождя и переставить датчик со старого стекла. Антенну на стекле можно заменить на другую, например бошевские наклеиваемые усики.

Итак… как датчик переклеить.

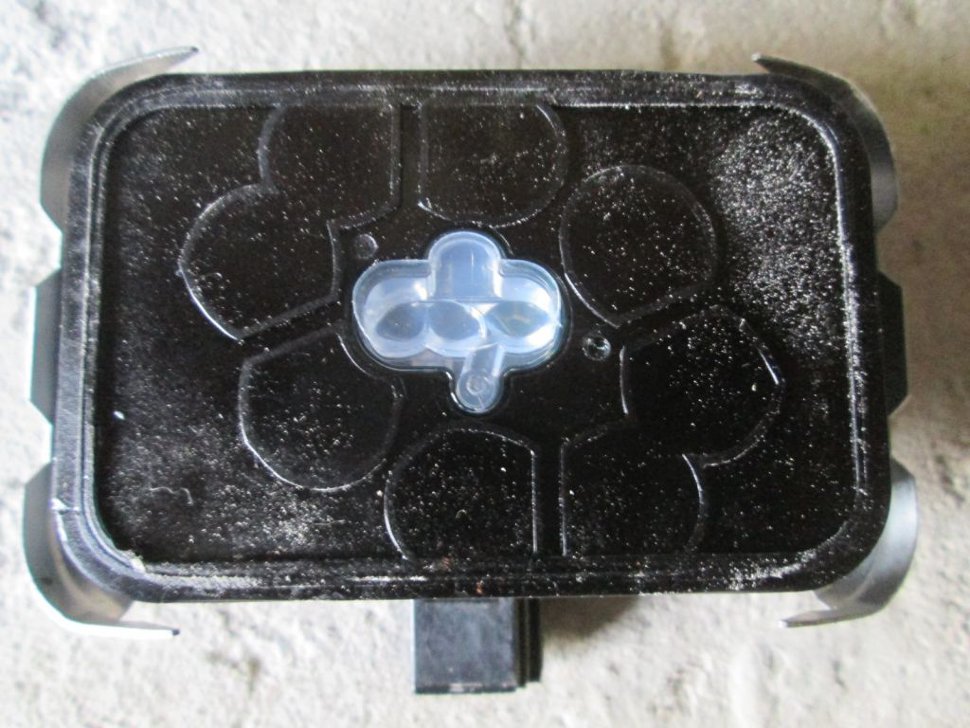

На старом стекле - снимаем крышку с датчика - отщелкиваем две защелки по краям датчика и отсоединяем его от линзы приклеенной к стеклу - отсоединяем линзу от стекла - чистим линзу от остатков клея

Самое сложное отделить пластиковую линзу от старого стекла. Она приклеена через прозрачную прокладку толщиной около милиметра. Я долго и нудно по чуть-чуь прорезал эту прокладку канцелярским ножом. Заняло около часа, зимой, на улице. Потом надо линзу отчистить от остатков той прокладки, не повредив при этом гладкую поверхность линзы.Я это делал руками, вернее ногтями, дома, не спеша, твердо у телевизора. Удалось отчистить практически не оставив царапин. На новое стекло линза наклеивается после вклейки стела в машину, через сутки-двое, чтобы не сдвинуть стекло на еще эластичном клее. Линза клеится на прозрачный силиконовый герметик.

На новом стекле - понадобится линза, маркер спиртовой пишущий на стекле, силиконовый герметик, бумажный малярный скотч, уайтспирит и ацетон или спирт - носик тубы герметика надо срезать так, чтобы вылезала очень толстая колбаска, 1см, чем толще - тем лучше.- надеваем на датчик дождя заднюю крышку - надеваем датчик дождя к стеклу так, чтобы крышка доходила до верхнего края стекла и целиком зарывала кабель, выравнивая крышку была вертикально. - отмечаем маркером контур крышки на стекле, можно отметить полосками скотча, но не так удобно - снимаем крышку с датчика, откладываем в сторону - крепим на датчик линзу с помощю двух защелок по бокам - прикладываем линзу с датчиком к стеклу и выравниваем относительно отметок контура крышки, которые мы нанесли ранее - обводим маркером контур линзы, можно оклеить по контуру скотчем с отступом в 1мм, чтобы проще было излишки герметика отскребать - отщелкиваем защелки и отсоединяем датчик от линзы - датчик отводим в сторону и бумажным скотчем приматываем к стойке слонового зеркала, чтобы не мешать при приклеивании Далее, самый ответственный этап. Нам надо наклеить линзу так, чтобы между ней и стеклом не было воздушных пузырей, иначе датчик не будет работать, или будет работать плохо. - берем герметик - вдавливаем на стекло, вертикально (или горизонтально, если так удобнее), по центру контура линзы, по прямой линии, одну толстую колбаску герметика. Колбаска должна быть примерно одинаковой толщины от начала до конца. Не пытайтесь размазать герметик по стеклу или выдавить несколько колбасок получите пузыри. - откладываем герметик, берем линзу - не касаясь герметика, располагаем линзу по контуру по стекле - плавно прижимаем линзу к стеклу, стараясь соблюдать параллельность линзы и стекла, жмем до тех пор пока из под линзы не выдавится почти весь герметик.Чем тоньше будет прослойка герметика между линзой и стеклом, тем лучше. Если выдавленный герметик упасть со стела на панель, убираем его кончиком канцелярского ножа, стараясь не размазывать по стеклу и не в коем случае не пачкать линзу. - выходим из машины и смотрим как приклеилась линза, если под ней оказались пузыри воздуха то лучше ее сразу снять, отчистить от герметика уайтспиритом, отчистить стекло и повторить операцию. Если линза приклеилась хорошо и красиво - концом канцелярского ножа удаляем большие капли герметика, отчищать до чистоты будем когда герметик схватится.- бумажным скотчем фиксируем линзу от сползания на стекле - оставляем на сутки, пока герметик не схватится, я, для надежности, два дня ездил со скотчем на стекле - весь скотч - канцелярским ножом прорезаем герметик по контуру линзы и удаляем герметик со стекла. Материмся сами на себя что размазали его вчера по стеклу, толстые куски легче отчищаются чем размазанные. - стираем со стекла все отметки маркером - крепим датчик дождя на линзе с помощью двух защелок - надеваем крышку на датчик - проверяем в работе

На фото как получилось у меня.Мелкие пузырьки по краям находятся в не рабочей зоне и на функционирование не работает.

Полный размер

www.drive2.ru

Самостоятельная установка датчика

Идея автоматизировать работу стеклоочистителей приходила к производителям автомобилей ещё в 50-х годах прошлого столетия. И только к 2000 году система внедрения и внедрения в массовое производство. Относительно массовое. Датчиками дождя снабжены машины только премиум класса (одна из первых моделей со встроенным оптико-электронным, реагирующим на влагу - это Nissan Silvia 1994 г.)производства).

Но со временем водители оценили всё удобство, доставляемое автоматизацией. И если на их автомобиле датчика дождя не было, пытались смастерить его самостоятельно. На сегодняшний день можно купить уже готовый датчик дождя и установить его даже на самую скромную машину отечественного производства.

Устанавливая датчик дождя своими руками, следует обратить внимание на то, что оптимальное место для расположения датчика - в салоне за зеркалом заднего вида.Во-первых, это никак не повлияет на обзорность, во-второе, устанавливается устройство будет находиться в зоне действия дворников.

Чистота стёкол напрямую влияет на степень преломления инфракрасных лучей светодиода, а значит и на точность работы самого прибора. Перед установкой не помешает проверить резинки на дворниках и в случае необходимости их заменить. Царапины на стекле, трещины и прочие шумы тоже могут исказить работу прибора, поэтому лучше, чтобы их не было.

.Импортные оптико-электронные устройства, реагирующие на влагу, подходят не для всех видов автомобилей, но устанавливаются достаточно просто.

В комплекте идёт фиксатор датчика, который крепится на стекло. Далее потребуется клей для датчика дождя - специальный гель, что выровняет коэффициенты преломления инфракрасных лучей. Очень важно, чтобы между стеклом машины и прочим прибором не было пузырьков воздуха, или соринок. Провода от датчика подключаются к переключателю дождя режима работы дворников.

Отечественные датчики работают без микропроцессора. Они проще по сути, легче в тексте и доступны по цене. В том числе плюсов - подключение, не требуются изменения в электропроводке автомобиля, и возможность легко отключить датчик, перейдя на ручное управление дворниками.
Гель для датчика дождя - это не единственный способ крепления. Существуют специальные скотчи - специальные специальные пластинами, так и оптическими двусторонними скотчем. Их толщина от 1 мм до 2 мм. В заводских условиях подобного скотча (их ещё называют акриловыми) - отличный надёжно зафиксировать датчик дождя.
Но в домашних условиях есть риск оставить отпечатки пальцев, пузырьки воздуха, что плохит работу элемента, реагирует на появление капель на стекле. Поэтому опытные автомобилисты рекомендуют гель для датчика дождя купить.

На рынке представлен уже закачанным в специальный шприц. Причём есть объём как для приборов с круглой формой (площадь поверхности меньше, геля меньше), так и для устройств требуется имеющая прямоугольную форму (геля чуть больше).Гель наносится на датчик. Приблизительно минут за шесть застывает. Он эластичен и однороден, в нём не возникает пузырьков с воздухом. А показатели преломления света такие же, как и у стекла.

Как установить датчик своими руками

В современном автомобилех датчик дождя и света входит в премиум комплектации. Если для вашей авто такая функция предусмотрена, можно приобрести штатный прибор и доукомплектовать машину самостоятельно. Как правило, все разъемы и места крепления, просто на конвейере часть устройств (для эконом-комплектаций) не монтируется.

Второй вариант: установка датчика дождя стороннего производителя. Как выглядит такой набор, смотрите на иллюстрации.

Подключение производится через предохранитель, в разрыв управляющего кабеля от штатного переключателя режима работы стеклоочистителей. Информация, как включить конкретный набор, есть в комплекте поставки. Главное предусмотреть переключение из ручного режима в автоматический.

Так же точно подключается автомобильный датчик света.

Купив подобный набор, необходимо изучить схему подключения и расположение штатной электропроводки для вашего автомобиля.

Такие данные не входят в инструкцию по эксплуатации и обслуживанию. Схемы электрооборудования доступны в сети «интернет» или в магазинах «Автокнига». Если вы детально знакомы с организацией электрооборудования вашей машины, проблем не возникнет.

Мифы и реальность: о достоинствах и недостатках приборов

  • Существует заблуждение , что датчик дождя реагирует на силу удара капель воды или другими вызванными вибрациями, например, веточкой дерева или насекомыми, а посему дворники начинать работать как к месту, так и не к месту. Ничего подобного! Механическое воздействие на лобовое стекло, допустим, мухи, не запустит механизм очищения стёкол. Вспомните, что принцип работы этого простого устройства по определению влаги - оптический.
  • Второе заблуждение - в ночное время суток датчик дождя и ветра на окно бесполезен. Именно заблуждение. В приборе используется инфракрасный излучатель (светодиод), на работу которого не влияет день сейчас, или ночь. Возьмите дистанционный пульт от телевизора - он тоже работает с помощью инфракрасного излучения - и воспользуйтесь ним возможностью ночью.Получилось? Работает? Точно так же и с датчиком дождя в автомобиле.
  • Третье заблуждение - если возникнет необходимость менять лобовое стекло, то датчик дождя придётся выбросить. В реальности, если правильно подобрать стекло, и грамотно его установить, то нет. Четвёртое заблуждение - в зимнее время датчик дождя не работает. На самом деле всё работает. Но при условии, что в автомобиле установлен обогрев стекла. Снег падает, тает, превращается в воду, а измеритель влаги продолжает выполнять свои функции.

Посмотрите так же видео: Датчик дождя и света в автомобиле. Принцип работы.

Датчик дождя «переклейка» - Toyota Camry, 2,4 л., 2008 года на DRIVE2

Заменил ветровое стекло и как был уверен, что датчик дождя пойдет пузырями после его неграмотной переклейки - так и случилось. Показав начальнику этой фирмы пальцем, что он сел в салон надавил на него изнутри и сказал - ВОТ! теперь нет пузырей!) - после этих действий я понял, что вести диалог смысла нет.Заказал новую силиконовую прокладку на ДД…

Но сегодня решил провести эксперимент, да и вообще разобраться что к чему в этом ДД)) пока едет прокладка.

Начального фото сделать не успел т.к. не планировал выкладывать запись и так:


Те у кого есть эти пузыри поймут и так глядя на первое фото. Мож кто и вовсе не знает, как должен правильно работать ДД ездея таким дефектом? = \\

Демонтировать ДД очень просто:

Сняв ДД и прокладку я увидел залпанную пальцами поверхность, она была слегка в силиконовой смазке и пыли:

Я всё вытер аккуратно салфетками для монитора (трите Очень нежно без давления - поверхность легко царапается).Силиконовую прокладку промыл под тёплой водой, просушил. И вот сам эксперимент собственно - берем Силиконовую смазку для кулеров и мех узлов, добро капаем на стекло датчика, кладем на него силиконовую прокладку, надавливаем аккуратно пальцем выгоняя пузыри и капаем на нее тоже силикон:

Размазываем его пальцем:

И клеим на ветровое стекло, да кстати посадочное место на лобовом тоже протер салфетками для монитора. В моё случае всё равно попала микро пыль и были микро царапки на датчике образовавшиеся при его протирке (это как я думаю), НО силиконовая смазка убирёт все эти изъяны.

Тестил обычным Мр.Мускул

P.S. Скажу честно это у меня получилось раза с 5-го, прокладка немного надорвалась, НО опять же долив еще немного силикона результат превзошёл все мои ожидания пузырей и максимальная передача света без пузырей… Удачи экспериментируйте) всякий случай кому надо мож).

www. drive2.ru

Так что же: блажь или необходимость?

На этот вопрос давать однозначного ответа мы не станем.Право выбора всегда останется за каждым из нас. Если человеку нравится управлять автомобилем, и под словом управлять он подразумевает самостоятельно и вовремя принять множество решений, то не вопрос. Вовремя включить дворники, причём сразу подобрать наиболее удачный интервал работы. Вовремя включить фары, и именно те, что нужно. Профессионализм всегда вызывает восхищение и уважение. Но если вдруг поездка выдалась долгой, и вы устали? Согласитесь, удобно же часть функций по управлению автомобилем поручить вспомогательными устройствами.Тем более что они уже доступны практически каждому водителю.

Делитесь своей информацией и советами в комментариях, а также можете поделиться этой интересной статьей со своими друзьями в социальных сетях!

Принцип работы

Датчик считается с внутренней стороны лобового стекла. Как он тогда работает? Как распознает дождь? Вся хитрость состоит в том, что он реагирует не на воду, а на свет. Конструкция устройства несложная и состоит из следующих элементов:

  • фотодиод;
  • два светодиода;
  • датчик освещения;
  • фольга;
  • электронный блок управления (ЭБУ).

Функционирует прибор за счет разного угла отражения инфракрасных лучей на мокром и чистом стекле. Один диод излучает инфракрасный луч, который, отражаясь от гладкой поверхности стекла, попадает на фотодиод, распознающий количество вернувшегося света. Сигналы, отраженные от чистого и мокрого (грязного) стекла, имеют различное преломление лучей. Мокрое стекло намного легче пропускает свет. ЭБУ распознает данные отличия и в случае необходимости выдает сигнал для автоматического включения стеклоочистителей.

Часть датчиков умеют с предельной точностью распознавать капель или снега на стекле и регулировать режимы работы стеклоочистителей. При сильном загрязнении идет сигнал о необходимости подачи омывающей жидкости. Блок управления связан проводом с управляющим дворниками реле. Датчик должен располагаться таким образом, чтобы попадать в зону работы стеклоочистителей. В прибор, как правило, включая датчик автоматического света.

Как проверить работоспособность

Для этого понадобиться простая вода и распылитель.Пошаговая инструкция, как проверить датчик своими руками:

  • включить датчик дождя;
  • нанести воду с помощью распылителя на лобовое стекло;
  • дождаться срабатывания системы в течение 20-30 секунд.

Перед началом проверки необходимо перевести датчик в чувствительный режим. Для большей точности проводят испытания в нескольких режимах работы.

Все системы защиты имеют от ложного срабатывания, поэтому необходимо равномерно наносить воду на лобовое стекло в течение 20 секунд.В случае если автоматический комплекс не сработает и не включит щетки. В качестве альтернативы можно использовать компьютерную диагностику.

Датчик осадков позволяет в автоматическом режиме за погодными условиями, а в случае дождя или снега - очистители.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
