Ремонт рулевой колонки ваз 2107 своими руками: Замена рулевой колонки ваз 2121 своими руками

Содержание

Ремонт рулевого редуктора ВАЗ-2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Здравствуйте, уважаемые форумчане. После небольшого ДТП в рулевом редукторе появилась течь масла, люфт и деформация сошки. Но решенно было привести его в порядок. Фотографии немного, так как было жалко пачкать фотоаппарат, но вполне достаточно, чтобы понять основные моменты. Для работы понадобятся следующие инструменты: два ключа на 17, один на 13, головка или ключ на 30 (ключ предпочтительней на мой взгляд), молоток (желательно потяжелее), ключ на 19, шлицевая отвёртка, зубило и наверное удобным будет съёмник для сошки, но у меня его не было.

То, что нужно менять определиться после разборки, но в любом случае нужно будет заменить новыми два сальника и прокладку крышки, а так же три самоконтрящиеся гайки крепления редуктора к лонжерону.
Вывешиваем переднюю часть авто (или работаем в яме). Снимаем рулевые тяги с сошки. В салоне откручиваем болт крепления промежуточного вала рулевого от вала червяка (редуктора).

Затем откручиваем три гайки болтов крепления редуктора к лонжерону. Удобней использовать накидные ключи. Под капотом снимаем расширительный бачок, адсорбер (на инжекторе), свечные провода, шланг вакуумного усилителя тормозов. Когда редуктор будет откручен от лонжерона, то снимаем с его вала в салоне вал рулевой — если рукой его не стянуть помагаем аккуратно молотком. После чего поворачиваем сошку до упора влево и вынимаем редуктор вверх. Собственно вот и он. Под редуктором могут быть прокладки — запоминаем их расположение.

Далее откручиваем заливную пробку и сливаем (если оно есть) масло. Далее нужно открутить гайку сошки и снять её. Это сама тяжёлая в прямом смысле слова часть. Перед этим рекомендуется всё залить WD 40. Использовал вот это.

Те что слева — были сломаны. Те что справа — советую использовать. Головкой на 30 можно пользоваться если вороток к ней достаточно прочный. Укладываем редуктор на ровную твёрдую поверхность и подкладываем две дощечки так, чтобы не повредить шлицы вала червяка и создать устойчивость редуктора — той стороной, на которую смотрим на первом фото вниз.

Далее крепко держим редуктор и, надев ключ, ударами молотка по ключу откручиваем гайку. Далее ставим редуктор на торец вала сошки и молотком (или съёмником) снимаем её. Кто боиться повредить резьбу на вале могут накрутить на неё гайку до совпадения её плоскости с плоскостью торца вала. Снять сошку достаточно проблематично и возможно её придётся срезать — соответсвенно её меняем на новую. Правда и в случае снятия молотком её ограничительные ушки сильно мнуться. Далее откручиваем болты крышек редуктора, откручиваем контрящую гайку регулирующего болта и вращая его по часовой стрелке немного приподнимаем, отрученную ранее, крышку и сдвигаем её по направлению к валу червяка и снимаем её. Далее вынимаем вал сошки, лёгкими ударами выбиваем вал червяка (держим при этом наружнее кольцо подшипника и сепаратор от падения) и вынимаем его. Затем вынимаем сальники: сальник червяка выбиваем длинной отвёрткой и молотком с противоположной стороны через полость редуктора, а сальник вала сошки зубилом — вставляем его снаружи так, чтобы зацепиться за кромку сальника и, подложив под зубило ключик, ударяя по противоположному концу зубила выбиваем сальник (делаем типа качельки).

Протираем всё тряпкой и осматриваем на наличие повреждений, задиров, вмятин и так далее. Повреждённые детали меняем. Вот разобранный редуктор.

На фото видны металлические прокладки для регулировки зазора в подшипниках червяка (правый верхний угол), сальники новые и старые (правый нижний угол), сошки (слева новая, а справа старая — на ней видно, как помялись ушки от ударов молотка и то, что отверстия для пальцев рулевых тяг лежат не в одной плоскости после ДТП). Слева не мясорубка, а картер рулевого редуктора.
Далее собираем всё в обратной последовательности, не забыв смазать все части трансмиссионным маслом, а сальники литолом. Ставим новую картонную прокладку под крышку с регулировочным винтом. Одеваем новую сошку (шлицы вала смазал вдэшкой), гровер и прикручиваем гайку. Гайку нужно затянуть с училием 20 кгс/м. Я затянул на сколько хватило сил, но в пределах разумного. Далее устанавливаем редуктор на место. Удобней работать в двоём. Осбенно помошник пригодится, чтобы соединить вал червяка с валом рулевым.

Тут есть одна загвоздка. Сошку должна быть точно по середине, а руль находится в положении движение прямо. Но на деле одному это сложно сделать. Так, что можно собрать как получиться, а потом выставить среднее положение сошки и сняв руль поставить его прямо. Но и тут есть проблема — в таком случае руль будет блокироваться не в положении прямо, что особой роли не играет, но кому то может быть не удобно. В таком случае придётся снимать рулевую колонку и выставлять всё правильно. Среднее положение сошки выставляем так — считаем количество оборотов от упора до упора и дели на два. У меня было 2,5 оборота. Значит из крайнего положени я повернув руль на 1,25 обората получим среднее положение сошки. такое положение советую зафиксировать регулировочным болтом редуктора, затянув его (но в меру). Люфт отрегулируем позже. Далее затягиваем новые гайки крепления редуктора, соединяем рулевые тяги с сошкой. Заливаем масло в редуктор до кромки отверстия. Затем регулируем люфт рулевого редуктора. Удобней делать на авто, с вывешенной мордой.

Вращая регулировочный винт добиваемся отсутствия люфта и не тугого вращения руля (небольшой поворот руля на пару миллиметров виден на движении колеса). Далее регулируем схождение — сами или на сервисе. Переставляем руль в случе его непрямого положения. Вот собственно и всё. Димон на зелёнке cпециально для сайта http://www.semerka.info

Ремонт и тюнинг рулевой колонки ВАЗ-2107 своими руками | Блог автолюбителя Николая Вагано

Сегодня займемся ремонтом рулевого кронштейна ВАЗ-2107 с заменой подшипников рулевого вала и небольшим тюнингом данного узла.

Кронштейн является одним из слабых мест конструкции «классики»- со временем на нем могут появиться трещины из-за чего рулевое колесо начинает болтаться.

Для ремонта нам понадобятся:

Подшипник вала рулевой колонки, шариковый подшипник 619042RS (10009042RS) размер 20*37*9, два болта М6х16, консистентная смазка
Оправки под шариковый подшипник
Торцевая головка на 24 с удлинителем, ключ на 10, два ключа на 13
Плоская и крестообразная отвертка, перочинный нож, пассатижи, штангенциркуль, маркер
Зубило, керн, молоток
Сварочный аппарат с принадлежностями, «болгарка» с отрезным и шлифовальным кругом, металлическая пластина толщиной 1-2 мм
Краска, обезжириватель, ветошь

Устанавливаем рулевое колесо в положение, соответствующее прямолинейному движению автомобиля. Откручиваем 5 винтов крепления и снимаем пластиковый кожух рулевой колонки.

Поддеваем и снимаем декоративную накладку на выключателе звукового сигнала, наносим метки на рулевой вал и ступицу рулевого колеса, фиксируя их взаимное расположение. Откручиваем, но не снимаем гайку крепления, резкими ударами двумя руками снизу по ободу колеса срываем его со шлицов вала, откручиваем гайку и снимаем колесо.

Ослабляем хомут крепления и снимаем подрулевой переключатель.

Наносим метки взаимного расположения промежуточного и верхнего валов, откручиваем и снимаем болт крепления верхнего вала к карданному шарниру.

Откручиваем две гайки крепления кронштейна, а с помощью зубила два спецболта с круглыми головками. Снимаем кронштейн, вынув вал из шлицевого соединения.

Вставляем ключ в замок зажигания, поворачиваем его в положение «0», выкручиваем два винта крепления, нажимаем на фиксатор и вынимаем замок из кронштейна.

Распрамляем загнутые края трубы через проставку или долото, чтобы не повредить щлицы, выбиваем рулевой вал вместе с подшипниками сверху вниз.

Осматриваем степень износа рабочих поверхностей вала и подшипников, из-за конструктивных особенностей подшипников износ, как правило, незначительный.

При отсутствии повреждений и критического износа в подшипниках, очищаем их от старой смазки, смазываем новой и ставим обратно на место.

Однако, в нашем случае заменим их на новые, а конкретно верхний — на шариковый, чтобы полностью убрать радиальный люфт вала, который изначально присутствует в данной конструкции.

ВНИМАНИЕ! Данный тюнинг является внесением изменений в конструкцию автомобиля, не одобренную производителем.

Его внутренний диаметр совпадает с родным — 20 мм, однако, его наружний диаметр на 0,5 мм больше посадочного диаметра трубы.

Поэтому, с помощью «болгарки» или наждачного круга стачиваем наружнюю обойму подшипника до диаметра 36,5 мм.

Проверяем наличие смазки и с помощью подходящей оправки запрессовываем подшипник на 2-3 мм ниже границы рабочей поверхности вала (для этого хорошо подойдет трубчатый свечной ключ). Затем, подходящей оправкой под наружнюю обойму запрессовываем подшипник с валом в трубу на 2-3 мм в глубину и керним его, подогнув края.

Устанавливаем второй подшипник с другой стороны, запрессовав по отбортовку в трубе и аналогично загнув края для фиксации от выпадания.

Устанавливаем кронштейн в порядке, обратном снятию и проверяем люфт и легкость вращения рулевого колеса.

Болты крепления кронштейна можно заменить на обычные, оставив те же шайбы.

Автотовары с Алиэкспресс.

Как заказать.

Сэкономить до 90% от покупки.

Ставьте лайк, комментируйте, подписывайтесь на канал! Удачи на дорогах!

Снятие руля и рулевой колонки Ваз 2110,2111,2112

Снимите » — » с аккумуляторной батареи.

1. Равномерно подденте отверткой накладку крышки клаксона

2.Снимите ее

3. Крестовой отверткой отверните два самореза…

4. Снимите крышку.

5. Крестовой отверткой отверните три самореза контакта звукового сигнала…

6. Отсоедините провод и снимите его

7. Головкой «на 24» не до конца отверните гайку крепления руля.

8. Постукивая руками руль с обратной стороны, сорвите его со шлицов. Если колесо резко сорвется с места, то гайка не даст рулю ударить вас. После этого гайку отверните до конца.

9. Если руль очень плотно сидит, тогда один человек тянет руль вверх, а второй ударяет по торцу рулевого вала через мягкий металл.

10. Если нужно заменить контактное кольцо руля, то отсоедините провод

11. крестовой отверткой отверните три винта и снимите кольцо.

12. Снимите подрулевые переключатели и замок зажигания.

13. Ключом «на 13» отверните болт нижнего фланца эластичной муфты (он находится под педалями).

14. У двух болтов крепления кронштейна вала рулевого управления срезные головки, поэтому отверните их, нанося удары зубилом в перпендикулярно вниз.

15. Ключом «на 13» отверните две гайки заднего крепления…

16. снимите рулевую колонку, вынимая вал со шлицев приводной шестерни.

17. На снятой рулевой колонке можно заменить промежуточный вал рулевого управления. Для этого нужно двумя ключами «на 13» отвернуть гайку болта и вынуть его.

18. сдвинте вал со шлицев.

19. Чтобы отрегулировать усилие затяжки фиксатора рулевой колонки, разведите стопорное кольцо…

20. снимите его.

21. Снимите рычаг фиксатора со шлицев и переставте его в нужное положение.

Отрегулировать его можно, не снимая рулевую колонку, нужно только снять его защитный кожух.

При установке рулевой колонки нужно, чтобы лыски на шестерне рулевого механизма совпали с пазом на нижнем фланце эластичной муфты.

Ремонт рулевого редуктора своими руками

Редуктор – один из ключевых элементов рулевого управления в любом автомобиле. Собственно, он и выполняет фактически полностью функцию управления транспортным средством. Поэтому для безопасности вождения он всегда должен быть полностью исправен. При необходимости ремонт рулевого редуктора своими руками может проделать каждый автомобилист. Благодаря этому можно быстро устранить неполадки и сэкономить средства на услугах автомастеров.

С другой стороны, необходимо понимать всю ответственность, так как даже малейшие неполадки с управлением могут привести к аварии, поэтому необходима уверенность в своих силах и знание конструкционных особенностей.

Местонахождение

Основные проблемы

Во время вождения автомобиля рулевое управление подвергается серьёзным нагрузкам. При поворотах на больших скоростях давление резко возрастает, из-за чего и происходит износ. Если к этому добавить ещё и плохое состояние дорог, то своевременная диагностика и ремонт вообще становятся просто необходимой процедурой.

Что говорит о неисправностях рулевого управления и в особенности редуктора?

Посторонние звуки, скрежет и скрипы;
Вибрация, стуки и нехарактерная отдача, ощущаемая при управлении;
Трудности при вращении или люфт рулевой колонки;
Визуально заметные механические повреждения, течь масла и прочее.

В этом случае следует сразу обращаться за помощью и проводить ремонт рулевого редуктора самостоятельно или с привлечением профессионалов.

Начало ремонта

В зависимости от модели транспортного средства могут наблюдаться некоторые особенности и отличия в конструкции системы рулевого управления. Впрочем, они не такие значительные даже при наличии или отсутствии ГУР (гидроусилителя руля).

Редуктор рулевого управления состоит из трёх основных элементов:

золотникового механизма;
зубчатого вала;
опорной втулки.

Устройство

Что необходимо подготовить перед началом ремонта?

В данном случае помимо стандартного набора инструментов следует сразу позаботиться о дополнительных деталях. К ним относятся уплотнительные кольца, сальники, втулки и т.д. Благодаря этому можно сэкономить много времени.

Как правило, список самих неполадок не слишком большой. Чаще всего приходится иметь дело с обычным износом деталей, которые, собственно, и приходится менять.

Поэтапное описание процесса ремонта

Процесс ремонта рулевого редуктора условно делится на несколько основных этапов:

Демонтаж редуктора.
Очистка всех основных деталей.
Диагностика зубчатого вала.
Устранение неполадок, замена повреждённых частей и т.д.

Необходимо приподнять и зафиксировать автомобиль на домкратах, либо загнать его на эстакаду. После этого снимается защита мотора с теплоизоляционной пластиной. Как только всё это будет проделано, можно будет без особых проблем снять крепления самого рулевого редуктора. Снимать его можно вместе с тягами.

Отворачиваем крепления редуктора

Далее идёт этап осмотра и диагностики. В это время можно провести очистку всех деталей от грязи, следов ржавчины, масляных подтёков и прочего.

Одна из самых сложных процедур – это разборка самого редуктора:

В этом случае следует открутить его от рулевых тяг, снять нижнюю заглушку зубчатого вала и стопорную гайку. После извлечения стопорного кольца можно будет без особых проблем выбить вал, а это уже позволит свободно извлечь сальник.
Верхний сальник блокируется специальным стопорным штифтом, который в свою очередь можно демонтировать с помощью лёгких постукиваний. Специальное стопорное кольцо удерживает сам сальник. Необходимо снять его, а также пластиковую втулку. Это позволит вытащить пружину и сам прижимной механизм.
Теперь можно осмотреть все детали и заменить те, которые сильно повредились и вышли из строя. Также следует хорошо промыть и очистить их от загрязнений. При установке нового сальника следует смазать его. Собственно, на этом ремонт рулевого редуктора своими руками заканчивается.
Сборка происходит в обратном порядке, так что следует всё запомнить и не терять никакие детали. Особых сложностей в этом возникнуть не должно.

Как только ремонт будет закончен, необходимо проверить развал-схождение. Это станет своего рода контролем качества выполненной работы. Если вы впервые занимаетесь ремонтом рулевого редуктора, тогда следует уделить этому аспекту больше внимания. Лучше всего быть уверенным в том, что автомобиль полностью исправен и никакие неприятности не застанут врасплох во время движения.

Фотоинструкция по разборке:

Откручивают болты, крепящие крышку

Снимают крышку

Вынимают вал сошки

Отворачивают крепления крышки вала червяка

Она снимается вместе с прокладками

Из картера выбивается вал червяка с подшипником

Вынимается манжета вала червяка

Выбивается кольцо второго подшипника

Запрессовка кольца внутреннего подшипника

Вариант техники запрессовки

Редуктор частично собирается и запрессовывается манжета вала червяка и сошки, предварительно смазывается Литолом

Видео

Демонтаж и ремонт рулевого редуктора ВАЗ 2107 показаны в следующих двух видеороликах:

Свободный ход руля ваз 2107

Проголосуй

Многие водители задаются вопросом, как убрать люфт руля на ВАЗ 2107. Ведь такая напасть посещает этот автомобиль достаточно часто. Причин у такого поведения предостаточно. И как водится, практически всегда в люфте виноваты «ровные» отечественные дороги. Часто люфтить начинает прямо посреди дороги. Это может изрядно напугать даже опытного водителя. Если вы столкнулись с такой ситуацией, то главное не паниковать.

До дома доехать с такой неисправностью можно. Только ехать нужно очень аккуратно, стараться избегать лишних маневров. Не стоит превышать скорость, при неспешной езде вы наверняка справитесь с управлением. Приехав в гараж, обязательно займитесь выявлением и устранением причины неисправности.

Люфт рулевого колеса

Появление люфта руля может быть вызвано двумя причинами. Первая – отпущена гайка, крепящая рулевое колесо на валу. Если не подтянуть гайку вовремя, со временем повреждаются шлицы на руле и валу, и может потребоваться замена одной из этих деталей. Второй причиной может стать износ червячной передачи. Для устранения этой неисправности предусмотрен специальное устройство — регулировочный болт с контргайкой.

Для того чтобы отрегулировать червячную передачу отпускается гайка, с помощью отвертки винт проворачивается до устранения люфта, после чего гайка затягивается для предотвращения самопроизвольного выкручивания. Если регулировкой устранить люфт невозможно, значит, необходим ремонт редуктора и замена червячной пары.

Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

При помощи ключа на 8 выкручивается пробка заливного отверстия;
Отверткой или другим предметом проверяется уровень масла. Он должен быть на уровне с нижним краем заливного отверстия.
При необходимости, масло доливают при помощи специального нагнетателя, пока оно не начнет вытекать из отверстия.

Для замены масла откручивают винты крепления крышки редуктора, предварительно подставив под него емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе. Теплое масло имеет большую текучесть и сливается быстрее. После того как все масло вытечет, крышка прикручивается на место и в редуктор заливается новое описанным выше способом.

Проверка рулевого механизма.

После регулировки коробки передач автомобиля ВАЗ 2107 может произойти осевое смещение рулевого колеса. Это может быть обнаружено, если передние колеса расположены по прямой линии, и в этот момент рулевое колесо подтягивается, и в этом случае вал смещается.

Чтобы это исправить, достаточно надеть пару прокладок под крышку редуктора.

Если свободный ход исчез, то все детали коробки передач или вала должны быть полностью заменены.

Источник

Post Views: 13

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
Раскрутить хомут, крепящий рулевой вал к редуктору.
Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

«Шестерка» может выглядеть стильно

Рулевое управление присутствовало во всех автомобилях: начиная с самого первого и заканчивая новейшими моделями, купить которые могут позволить себе далеко не все. Эта часть машины не должна меняться, так как от нее зависит безопасность. В конструкцию управления запрещено вносить какие-либо изменения. Популярна вазовская классика — это заднеприводные автомобили, имеющие редуктор червячного типа. Но рулевая колонка ВАЗ 2106 отличается от той, которая устанавливается на модель 2107.

Последняя немного длиннее несмотря на то, что их схема практически одинакова. На модели ВАЗ 2107 установлен травмобезопасный вал, который при лобовом столкновении складывается и не может нанести ран водителю. В ВАЗ 2106 такой системы нет, вал цельный и не содержит в себе шарниры. Случаются и проблемы с редуктором, которые можно решить простой регулировкой рулевой колонки. Но есть у механизма и «неизлечимые болезни», при которых оказывается проще купить новый руль и установить его на место старого.

Масло в редукторе

Чтобы уменьшить трение внутренних элементов рулевой колонки, в механизм заливают трансмиссионное масло GL-4, GL-5 с классом вязкости SAE75W90, SAE80W90 или SAE85W90. По старинке для рассматриваемого узла многие автовладельцы используют масло ТАД-17. Заправочный объём редуктора на ВАЗ 2107 равен 0,215 л.

Проверка уровня масла

Чтобы избежать преждевременного выхода из строя деталей механизма, периодически необходимо проверять уровень масла и производить его замену. Стоит принять во внимание, что жидкость из редуктора хоть и медленно, но подтекает, причём утечка происходит независимо от того, новая установлена колонка или старая. Проверку уровня выполняют следующим образом:

Ключом на 8 откручивают пробку заливного отверстия.

Как заменить масло в редукторе

Что касается замены масла в рулевом устройстве, то эту процедуру следует проводить раз в полтора года. Если было принято решение о замене смазки, нужно знать, как выполнить процедуру. Помимо новой смазочной жидкости понадобятся два шприца как можно большего объёма (приобретаются в аптеке) и небольшой кусочек шланга для омывателя. Процедура проводится в следующем порядке:

Ключом отворачивают заливную пробку, на шприц надевают отрезок трубки, втягивают старое масло и сливают его в подготовленную тару.

Рулевое управление ВАЗ 2106

Реечное рулевое управление

Основная задача колонки — это передать вращательное движение, совершаемое рулем, на передние колеса. У всех автомобилей классической серии установлены практически идентичные механизмы. Так, для ВАЗ 2106 идеально подходит редуктор от ВАЗ 2101. Он крепится к кузову тремя болтами. В верхней его крышке находится болт, с помощью которого проводится регулировка рулевой колонки ВАЗ в случае появления большого люфта руля.

Между рулем и редуктором размещается вал из цельного куска металла. Крепится он при помощи шлицов. Причем со стороны руля на валу находятся наружные шлицы, а с другой стороны — внутренние. Если проводится замена рулевой колонки на автомобиле ВАЗ 2106, то можно слегка модернизировать систему, установив вал с двумя карданами, которые необходимы для повышения безопасности. На таком вале имеются игольчатые подшипники, благодаря которым руль будет не таким тугим.

Если проводится регулировка рулевой колонки ВАЗ, то никаких лишних манипуляций совершать не нужно. Другое дело — замена рулевых тяг, которых на ВАЗ 2106 три: две крайние и одна средняя. Чаще всего выходят из строя крайние. Их ремонт невозможен, допускается лишь замена наконечников.

После ремонта рулевой колонки обязательно сделайте сход-развал. Установить колеса под правильным углом в условиях гаража сложно, желательно проводить регулировку на специальном стенде.

Как определить появление люфта в рулевом управлении

Для того, чтобы проверить автомобиль на наличие проблем с рулевым управлением, а именно присутствием люфта необходимо проделать следующие операции. Прежде всего необходимо перевести двигатель на специальный режим работы на неподвижном автомобиле – холостой ход. После этого, следует начать крутить руль и следить за временем отклика колёс на данные команды. Именно это расстояние и показывает величину люфта.

На сегодняшний день для удобства и точности измерения люфта существует специальное устройство – люфтомер. Он помогает измерить и проконтролировать суммарный люфт.

Расположение рулевой трапеции

Все наконечники и рулевые тяги располагаются под моторным отсеком, практически возле земли. Если вывернуть до упора руль, то вы сможете увидеть наконечники рулевых тяг, которые при помощи подвижных шарниров установлены на поворотных кулаках. Конструкция трапеции состоит из:

Одной средней рулевой тяги.
Двух рулевых тяг по бокам.
6 наконечников, которые представляют собой подвижные шарниры.

Элементы системы фиксируются при помощи гаек с прорезями, в которые устанавливаются штифты, противодействующие проворачиванию.

Устройство

Рулевая система на ВАЗ 2107 достаточно надежна. С ее помощью достигается достаточный уровень управляемости. Конечно, комфорт авто не сравнишь с современными моделями, но в целом, ездить на этой модели удобно.

Управление осуществляется путем передачи усилия от рулевой колонки к колесам. Происходит это через редуктор с червячной передачей. Сама рулевая колонка на ВАЗ 2107 составная. Она состоит из двух частей, соединенных карданным шарниром. Это позволяет ей складываться при аварии, и приводит к меньшей травматичности.

Редуктор имеет алюминиевый корпус, прикрепленный к левому лонжерону (в некоторых экспортных модификациях к правому). В корпусе находится глобоидальный червяк. Он совмещен с двухгребневым роликом. Передаточное число этого редуктора не превышает 16,4. Это позволяет передавать усилие максимально точно. В конструкцию также входят 2 шариковых подшипника. Они позволяют избежать повышенного износа элементов. Червячные механизмы очень чувствительны к трению, поэтому в редукторе находится трансмиссионная смазка. Необходимо ее регулярно проверять, и при необходимости добавлять.

Также в состав рулевого механизма входят следующие элементы:

Средняя рулевая тяга;
Маятниковый рычаг;
2 боковые (короткие) тяги.

Средняя тяга соединяется непосредственно с редуктором. Это достаточно надежный элемент конструкции. Поломки длинной рулевой тяги единичны. Справа к ней крепится маятниковый рычаг. Он обеспечивает стабильность всей системы. Малые рулевые тяги имеют на концах шаровые шарниры. Это позволяет максимально эффективно и без сильных нагрузок, передавать усилие на поворотный кулак. Эти рычаги сборные. Благодаря винтовой резьбе, возможна регулировка углов установки колес. Срок службы этих деталей от 10 до 15 тысяч километров. При замене, новые тяги делают аналогичными по длине со снятыми деталями.

Заключение

. Рулевое управление на «Жигулях» имеет свои особенности. При этом, подобные решения на современных автомобилях практически не применяются. Поэтому, вопрос, как убрать люфт руля на ВАЗ 2107 не является редким. В целом, устранение проблемы не сложное. Но, в некоторых случаях, регулировка не помогает, тогда придется заменить редуктор.

Добро пожаловать! Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание! Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Читать дальше: Зимняя резина на киа спортейдж 4

Краткое содержание:

Из-за чего может возникнуть люфт? На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание! Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

Значительное увеличение люфта рулевого колеса.
Появление стука со стороны рулевого управления им.
Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание! Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание! Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание! После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!

Вопрос? А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик: Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.
На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Как осуществляется регулировка рулевого редуктора ВАЗ-2107 своими руками

В других случаях достаточно будет осуществить техническое обслуживание рулевой системы. Эти мероприятия не вызывают особых сложностей и могут быть выполнены собственноручно. Специалисты завода-изготовителя рекомендует следить за уровнем масла и периодически менять его в редукторе рулевого механизма. Снимать его с автомобиля для этого не требуется, все действия осуществляются без разборки.

Уровень проверяется чистой тонкой отверткой. Ключом на 8 мм откручивают пробку и замеряют наличие масла. Его уровень должен быть немного ниже заливного отверстия. Если уровень меньше, необходимо добавить масло.

Для замены в первую очередь нужно слить старую смазку. Это можно выполнить, сняв крышку редуктора, которая закреплена четырьмя болтами. После полного вытекания жидкости крышку монтируют на место и через отверстие для залива добавляют новое. На этом замена масла в рулевой системе считается оконченной.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Как убрать люфт руля на ВАЗ 2107

Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:

Читать дальше: Код радио рено дастер

выровнять колеса, установив их в положение, соответствующее прямолинейному движению;
очистить крышку рулевого редуктора от грязи и масляных потеков;
снять защитный колпачок с регулировочного винта;
ключом на 19 ослабить контргайку, фиксирующую регулировочный винт;
отверткой закрутить регулировочный винт, уменьшая люфт рулевого редуктора;
затяните контргайку, удерживая регулировочный винт отверткой;
проверьте, легко ли вращается рулевое колесо и соответствует ли люфт допустимым пределам;
при необходимости повторите регулировку.

Таким образом можно отрегулировать люфт руля ВАЗ 2107 в соответствии с границами, установленными производителем.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка — это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Устранение

Начинать борьбу с люфтом следует с проверки и протяжки всех резьбовых соединений. Зачастую причина именно здесь. Особенное внимание нужно уделять гайке, крепящей колонку к редуктору. При частых поездках по грунтовке и изношенному асфальту этот крепеж регулярно ослабляется. Если не отреагировать на проблему своевременно, то есть риск получить более серьезные проблемы с рулевым управлением. Гайка может открутиться целиком, что приведет к полному отказу рулевого управления. Также это приводит к повышенному износу всех деталей механизма.

Читать дальше: Установить лебедку на ниву

Также с люфтом помогает бороться регулировка редуктора. Для этого вам придется заглянуть под капот. Там вы увидите редуктор. На нем находится регулировочный винт. Чтобы к нему подобраться, придется снять заглушку. Винт защищен от проворачивания с помощью контргайки на 19. Ее слегка ослабляют рожковым ключом. После этого, отверткой производят регулировку. Задача добиться снижения люфта. Если это у вас не получается, то значит пришла пора менять редуктор. Производить работу проще вдвоем.

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
Неравномерный или быстрый износ покрышек.
При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

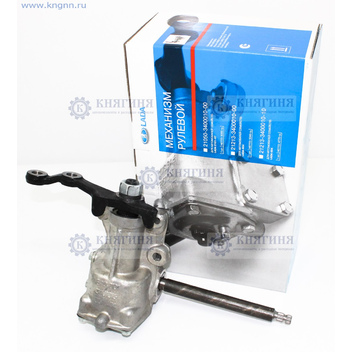

Регулировка редуктора ВАЗ

Регулировка рулевого редуктора выполняется для избавления от люфтов руля, а также всевозможных несовпадений при его вращении с положением колес. Предварительно колеса автомобиля необходимо поставить ровно.

Чтобы отрегулировать рулевой редуктор необходимо открутить контргайку на его крышке сверху и ослабить специальный регулировочный винт. Попросите напарника сесть за руль и энергичными, но не широкими движениями вращать руль в разные стороны, а вы в этом время постепенно затягивайте регулировочный винт. Как только рулевое колесо начнет вращаться туго, а колеса будут перемещаться вместе с малейшим его движением, контргайка затягивается.

На этом регулировка рулевого редуктора завершена. Как видите, эта процедура совсем не долгая и может выполняться всего лишь при наличии ключа на 19 и обычной плоской отвертки.

Поэтапная регулировка червячного редуктора.

Для того что бы самостоятельно провести регулировку рулевого редуктора автомобиля ваз 2107, необходима плоская отвертка, гаечный ключ на 19, помощь еще одного человека и следовать поэтапному выполнению работ:

Что бы регулировка рулевого механизма была выполнена качественно, автомобиль нужно установить на ровную поверхность, при этом колеса должны находится в прямолинейном положении.
Далее открыть капот и очистить от грязи редуктор. Затем необходимо найти регулировочный винт, находящийся в центре крышки картера. Этот винт накрыт в основном пластиковой пробкой. Перед тем как ее снять, пробку надо поддеть плоской отверткой.
Затем необходимо ключом на 19 ослабить гайку, которая находится на регулировочном винте.
После ослабления гайки, помощник интенсивно в обе стороны проворачивает руль. В этот момент вместе с ним необходимо начать вращение регулировочного винта, что бы появился необходимый зазор в зацеплении шестерен. Свободный ход должен быть минимизирован, а вращение руля стать намного легче.
После того, как зазор отрегулирован, необходимо плотно затянуть контргайку, при этом придерживая винт отверткой.

Ремонт Рулевой Колонки Ваз 2106

Оптимальное решение

Сентябрь 15, 2015 – 08:01

считается излишеством, но, как известно, прогресс идет вперёд. И двигатель его – лень. Всем хочется крутить рулевое колесо одним пальцем не напрягаясь.

Штатно ВАЗ 2106 никаких усилений руля не предполагает. Между тем его рулевой механизм вполне поддаётся модернизации. На ВАЗ 2106 может быть поставлен гидроусилитель руля, что потребует немалых усилий. Можно поставить улучшенный редуктор «лёгкий руль» от фирмы ООО «Актуал», что гораздо проще. Но этот вариант больше похож на автомобильное шулерство, эффекту от этого «лёгкого руля» – мизер.

Наиболее оптимальный вариант для облегчения вращения рулевого колеса установить на авто электроусилитель руля на ВАЗ 2106 производства тольятинской компании «Электроруль» (в прошлом «Авиаагрегат-Т»). Собственно речь идет не столько об установке самого электромоторчика, сколько о полной модернизации рулевой системы.

Изделие компании «Электроруль» включает: новую рулевую колонку со смонтированным на ней электродвигателем, червячный редуктор и управляющий блок.

Ещё понадобятся:

комплект проводов усилителя,
крепежный комплект,
длинный трос подсоса,
кронштейн.

Электроусилитель управляется электроникой, использующей данные датчика скорости. Рулевая колонка с электроусилителем устанавливается на место штатной рулевой колонки. На это уходит полтора-два часа. Такой подход весьма рационален, так как нет необходимости стыковать многие разрозненные механизмы, что в автомобилях ВАЗ не просто.

Потраченные усилия себя оправдают. Эффект от электроусилителя в наибольшей степени заметен на малых скоростях. Известно, что ВАЗ 2106 имеет довольно тугой руль, теперь рулевое колесо можно вращать одним пальцем.

Электроника усилителя компании «Электроруль» настроена таким образом, что теперь, если машина стоит или медленно движется, то электроусилитель выдаёт максимальное усилие. При росте скорости автоматика пропорционально снижает дополнительное усилие и руль «не пропадает», а остаётся чувствительным для водителя, т.е. информативность руля не снижается.

Похожие публикации

Ремонт рулевой рейки ВАЗ 2110

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Покупая продукт автоВАЗа, вы рассчитываете получить надежного помощника, готового пройти любые испытания и выдержать даже самые разбитые дороги отчизны.

Ремонт рулевой рейки ВАЗ 2110

При этом техническому состоянию авто уделяется слишком мало времени. Это весьма опасный подход. К примеру, в процессе эксплуатации вы можете не заметить странные звуки из-под машины, свидетельствующие о неисправности рулевой рейки.

Дальнейшее игнорирование проблемы может привести к серьезным последствиям, в том числе и полному отказу управления.

Следовательно, ваша задача – выяснить, почему стучит рулевая рейка ВАЗ 2110, и исключить любые неприятности в дороге со столь важным узлом. Но можно ли это сделать своими силами? – Как показывает практика, в этом нет ничего сложного.

Симптомы и выявление неисправностей рулевой рейки

Вы должны понимать, что вечных деталей не бывает, особенно у отечественных автомобилей. Движение по разбитым дорогам создает большую нагрузку на рулевую рейку, элементы которой могут в любой момент выйти из строя.

Основной симптом неисправности – появление явного стука при повороте автомобиля. Но это не единственный признак.

Желательно провести дополнительную диагностику:

Возьмитесь как можно крепче за рулевой вал в месте состыковки с рейкой и активно подвигайте им вверх и вниз. Если слышен явный стук, то требуется замена игольчатого подшипника в рулевой рейки. Иногда достаточно обычного смазывания.

Возьмитесь за стык рулевых тяг и проверьте рулевую шестерню и втулку. Если есть люфт, то это явный признак неисправности.

Внимательно проверьте крепления. Часто стук можно устранить путем обычной регулировкой рулевой рейки. Если стук после этого устранился, то снятие рулевой рейки ВАЗ 2110 не обязательно. Если же посторонние звуки все-таки остались в рейке, то можно пойти одним из трех путей:

Купить и установить новую рейку.
Отремонтировать поломку на СТО.
Сделать ремонт своими руками.

В этой статье мы рассмотрим наиболее бюджетный и интересный вариант – самостоятельный ремонт.

Подготовительные мероприятия

Первое, что нужно сделать – купить ремкомлпект рулевой рейки. Без него начинать работу совершенно бесполезно. Набор может иметь различную комплектацию.

Минимальную (шайбы, крепежи, втулочки, гайки, подшипники).
Среднюю (кроме всего вышеперечисленного добавляются валы). Стоимость такого комплекта в два раза больше.
Максимальную (здесь в комплекте есть все, в том числе и рейка).

При этом учтите, что рейки бывают разные – старые и новые. Первые предназначены в большей части для ВАЗ 2108, а вторые – для ВАЗ 2110. Лучше, конечно, отдавать предпочтение второму варианту, ведь в этом случае втулка меняется много проще (не нужно разбирать всю рейку).

Особенности рулевого механизма

Перед началом работ вы должны четко понимать, из каких элементов состоит рассматриваемый нами узел. Итак, основные детали- кольца опорной втулки и основная часть.

Кроме этого, в составе рейки имеются:

Подшипники различных типов (шарикового и роликового).
Кольца (опорной втулки, распорное, стопорное и уплотнительное).
Шайбы (их две — защитная и штопорная).
Гайки (предназначенные для упора и гайки подшипника).

В составе узла также имеются хомуты, картер механизма руля, пыльник, шестерня (приводная), защитный колпачок, рейка с упором, защитный чехол, пластины двух видов (соединительные и стопорные) и болты крепления.

Особенности демонтажа рейки

Итак, ремонт рулевой рейки ВАЗ 2110 невозможно провести без демонтажа узла. При этом учтите, что снимать рейку можно с тягами или без них.

В целом же процесс состоит из нескольких этапов:

Открутите болт крепления эластичной муфты (он находится внутри автомобиля).
Откройте капот и помощью ключа диаметром «13» открутите крепежные гайки, фиксирующие механизм рулевой рейки.
Сдвигайте рейку немного вперед и доставайте шлицевой конец шестеренки.
Зажмите картер рулевой тяги (можно использовать тисы), достаньте опору (расположена с правой стороны) и распорное кольцо.

Проследите, чтобы губки на тисах были мягкими. Если сильно сдавить, то можно повредить узел.
На защитном чехле будут хомуты (убирайте их ножом). Не бойтесь ничего повредить – они все равно подлежат замене.

Демонтируйте защитный чехол.
Снимайте опору и защитный колпак.
Откручивайте гайку упора рейки (снова-таки пригодиться ключик на «17»).

Ремонт рулевой рейки ВАЗ 2110 своими руками

После того как рулевая рейка у вас в руках, можно приниматься за разборку и ремонт устройства. Действуйте в следующей последовательности:

Осмотрите гайку, о которой мы говорили выше, и найдите под ней пружинку, стопорное кольцо и доставайте их. Аккуратно снимите упор рейки. Сделать это можно, взяв картер в руки и несильно ударив его о деревянный брусок.

Доставайте уплотнитель и пыльник под ним (просто подцепите их с помощью отвертки с тонким лезвием) демонтируйте стопорное кольцо, расположенное под пыльником.

Откручивайте крепежную гайку, фиксирующую подшипник шестеренки. Здесь приходится восьмигранник диаметром «24» и доставайте рейку. Поддевайте и снимайте втулку (сделать это можно с помощью отвертки).

Перед монтажом новой детали установите на втулку новые демпфирующие кольца, после установки втулки разрежьте резиновые кольца по кругу изделия и уберите лишние части.

Демонтируйте стопорное кольцо, расположенное на валу, делайте выпрессовку старого шарикового подшипника и ставьте новый, выпрессовывайте игольчатый подшипник.

Хорошенько вымойте картер, ставьте на место игольчатый подшипник (закрепите узел с помощью холодной сварки), собирайте все на место и поставьте защитный чехол, отрегулируйте зазоры.

Конечно, рулевая рейка состоит из множества различных элементов, что зачастую пугает начинающих автолюбителей.

На самом же деле достаточно один раз разобрать, отремонтировать и собрать рулевую рейку, чтобы впоследствии с легкостью ремонтировать этот узел. Чтобы стало более понятно посмотрите видео.

Используя инструкцию, вы сможете произвести ремонт рулевой рейки и сэкономить свои деньги. Удачи на дорогах и без поломок.

Ремонт рулевой колонки ВАЗ 2107 своими руками

Несмотря на простую и надежную конструкцию, рулевая колонка ВАЗ 2107 подвержена износу, как и любые детали и механизмы автомобиля. Со временем могут появиться неисправности, из которых скрип при повороте руля самый безобидный. Если вовремя не выявить и не устранить проблемы, они могут усугубиться. Все это может закончиться тем, что автомобиль остановится, реагируя на рулевое колесо. Вероятность аварии в этом случае почти 100%.Поэтому за состоянием рулевой колонки следует следить и при необходимости ремонтировать или заменять, чтобы обеспечить абсолютную работоспособность этого узла, критичную для безопасности передвижения.

Устройство рулевой колонки

Назначение вала рулевого колеса (рулевой колонки) — передача крутящего момента от рулевого механизма с червячной передачей. Колонка (инжектор) ВАЗ 2107, как и аналогичные агрегаты на всех классических моделях АвтоВАЗа, жестко крепится к кузову автомобиля кронштейном.Конструктивно колонна состоит из пары петель, которые можно сложить в случае аварии. Это обеспечивает безопасность водителя. Для удобства управления верхний вал колонки вращается на паре игольчатых подшипников, от состояния которых зависит усилие вращения рулевого колеса.

Неисправности рулевой колонки ВАЗ 2107

Учитывая простую конструкцию колонки, вариантов неисправности немного. Важно следить за его состоянием и вовремя устранять проблемы при их появлении.

Выделяют несколько основных типов неисправностей:

Скрип колонки. Причиной скрипа может быть износ деталей колонки, деформация панелей обшивки, неисправность блока рулевых переключателей.
Люфт рулевого колеса. Для этого есть две возможные причины. Сначала отпустили гайку руля. Устранить эту проблему несложно. Но если это не сделать вовремя, шлицы на валу сломаются, и левое колесо РУ может закрутиться, что приведет к неуправляемости транспортного средства.Еще одна причина — износ червячной передачи рулевого механизма. Затем необходимо перенастроить коробку передач или отремонтировать.
Люфт в плоскости оси руля или колонки. Это опасная неисправность, возникающая при износе (ослаблении) элементов монтажного кронштейна или шлицевых соединениях.

Ослабление шлицевых гаек и болтов со временем изнашивает шлицы, что приводит к потере управления автомобилем. Поэтому люфт колонны нужно устранять сразу.

Замена рулевой колонки ВАЗ 2107

Замена рулевой колонки — довольно сложная задача, но ее можно выполнить самостоятельно, если у вас есть некоторый опыт ремонта автомобилей. Вам понадобятся следующие инструменты:

Ключи на 17 (заглушки и рожковые).
Головки торцевые на 17 и 30.
Рукоятка с храповым механизмом.
Лом.
Молоток.
Вороток.

Снятие стойки производится в следующем порядке:

После демонтажа старой стойки необходимо очистить ее от грязного седла… Перед установкой новой колонки проверьте состояние ее шарниров и игольчатых подшипников. Если все в порядке, можно приступать к установке, которая выполняется в порядке, обратном снятию.

При установке новой рулевой колонки ВАЗ 2107 необходимо обратить особое внимание на то, чтобы все болты и гайки крепления были хорошо затянуты. Учитывая, насколько важен этот агрегат для езды, люфт и уж тем более проскальзывание шлицев рулевой колонки может привести к трагическим последствиям.

При установке рулевого колеса обращайте внимание на положение его спицы.

Завершив установку деталей и подключив колодку проводов к замку зажигания, можно подключать аккумулятор … Замена колонки завершена.

В этой статье вы узнаете, что такое рулевая колонка ВАЗ-2107, как ее заменяют, а также чем отличаются от тех коробок передач, которые устанавливались на более ранних моделях 2101-2106. Но обо всем по порядку.Для начала нужно продумать принцип работы всего рулевого управления, после чего можно переходить к замене и снятию коробки передач. Все работы выполнить каждый сможет самостоятельно, проблем не будет. Но только после установки новой коробки передач необходимо обязательно правильно выставить углы схождения и развала передних колес.

Как работает рулевое управление?

По сути рулевая колонка ВАЗ-2107 представляет собой сложный механизм, включающий в себя несколько элементов. Во-первых, это само рулевое колесо, которое вы вращаете руками.Во-вторых, перейдем от руля к коробке передач. В-третьих, это сам редуктор, который переводит в трансляционный. В этом случае выход коробки передач воздействует на рычаг, который смещает стержни влево или вправо, в зависимости от того, в каком направлении вы поворачиваете.

Но у коробки передач есть еще одна функция — она позволяет в несколько раз увеличить прилагаемое к рулю усилие. В результате токарная обработка становится намного эффективнее. Коробка передач состоит из нескольких элементов — червячной передачи, которая приводится в движение зубчатым колесом, соединенным карданной передачей с рулевым колесом.Трансмиссионное масло заливается внутрь механизма.

Какие отличия от коробок передач, установленных на модели 2101-2106?

Несмотря на кажущуюся схожесть рулевых механизмов «семерки» и «копейки», первая система намного современнее и удобнее. Начать стоит с того, что рулевая колонка ВАЗ-2107, цена которой составляет около 2500 рублей, немного длиннее, чем у «шестерки» и более старых моделей автомобилей.Но это не последнее отличие, внутри есть мелкие детали, которые делают управление более удобным. К рулевому колесу нужно прикладывать меньше усилий.

К тому же динамик намного безопаснее. Если вы посмотрите на ранние модели Lada, то увидите, что у них есть прочный штифт, соединяющий коробку передач с рулевым колесом. А если представить лобовое столкновение, то эта булавка просто проткнет человека насквозь. Старые автомобили безопасностью не блещут. А вот на «семерках» впервые применили травмобезопасный руль.Это не неразъемный штифт, есть карданные приводы, которые в случае аварии складываются и не доходят до водителя.

Можно ли настроить коробку передач?

К сожалению, ремонт рулевого механизма будет наиболее эффективным только при установке нового. Это плохие свойства рулевой колонки ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно немного подтянуть червячную шестерню редуктора. Тогда люфт в рулевом колесе уменьшится, но вы потеряете комфорт.Повернуть руль будет намного сложнее.

Представьте, что вы пытаетесь навинтить гайку на болт. Причем оба элемента имеют одинаковые. Это можно сделать легко, не нужно прилагать никаких усилий. А теперь ситуация немного другая — на гайке шаг резьбы отличается на несколько микрон. Придется приложить значительное усилие, но гайка все еще затянута. То же самое и с коробкой передач. Затягивание болта в верхней части коробки передач снижает комфорт и затрудняет поворот рулевого колеса.Но есть плюс — не нужно тратиться, да и люфт уходит.

Замена коробки передач

Для замены коробки передач требуется несколько инструментов. Во-первых, съемник для Во-вторых, набор ключей и отверток. Вот и все, домкрат вам даже не понадобится, так как всю процедуру замены можно проводить на ровной поверхности. Рулевая колонка ВАЗ-2107 снимается буквально за три движения. Замена осуществляется в течение нескольких минут при наличии всех необходимых инструментов.

Откройте капот, чтобы облегчить работу. Отсоедините от коробки передач две тяги — среднюю и крайнюю. Не пытайтесь снять рычаг с коробки передач! Прижимается плотно, вытащить можно только паяльной лампой или болгаркой. С салона будет удобнее открутить гайку, которая затянет кардан в месте стыка с валом коробки передач. Откручиваем три гайки, которыми крепится картер коробки передач, после чего весь механизм можно снимать для замены.Установка производится в обратной последовательности.

Послесловие

У вас не возникнет трудностей при снятии и установке рулевого механизма или карданной передачи … Но стоит отметить, что после всех работ с рулевым управлением необходимо отрегулировать развал и схождение колеса. Это сохранит шины и кузов. И не забываем заливать в коробку передач. Это позволит механизму работать максимально легко. Так меняется рулевая колонка ВАЗ-2107.Цена на б / у деталь 500-1000 рублей в зависимости от состояния.

Не секрет, что от исправности системы рулевого управления зависит не только управляемость и устойчивость автомобиля, но и безопасность находящихся в нем людей. При появлении первых подозрений на поломку необходимо как можно скорее диагностировать и устранить проблему.
Но как поступить правильно? На самом деле все просто — достаточно знать особенности конструкции узла, возможные неисправности и способы их устранения.И в этой статье мы остановимся на одном из важнейших элементов системы — рулевой колонке.

Назначение, устройство и особенности

Рулевая колонка является связующим звеном между рулевым колесом в салоне и колесами автомобиля. Его задача — передавать команды от водителя, поворачивающего рулевое колесо, на червяк рулевого механизма. Многие автолюбители недооценивают важность этого сайта. Но тщетно. Игнорирование, казалось бы, незначительных проблем может привести к разрушению механических элементов и, как следствие, потере управления автомобилем.Страшно представить, чем это могло закончиться при езде по скоростной трассе.

Из конструктивных элементов колонки стоит выделить сам вал (по сути, та же рулевая колонка), кронштейн, на котором крепится рулевое колесо, подшипник, крестовина (у некоторых моделей она есть) и рулевое управление. колесо.
Обращаем ваше внимание, что даже в классических моделях продукции АвтоВАЗа конструктивно рулевые колонки могут отличаться. Например, в «шестерке» — это цельный вал, полностью сделанный из металла.Вверху — шлицевое соединение и специальная резьба для крепления руля. С другой стороны колонны имеется внутреннее соединение, предназначенное для крепления к червячной передаче.
У той же «семерки» конструкция механизма более замысловатая. В его состав входит пара небольших петель, которые обеспечивают складывание рулевой колонки в случае мощного лобового удара. Благодаря этому свойству данный вид конструкции был назван «безопасным для травм».

Признаки и причины неисправности

Признаки неисправности рулевой колонки следующие:
1.Появление стука в рейке. Если ничего не делать, звук станет громче (особенно, если вы часто ездите по неровной дороге). Со временем на руль будет сильная отдача, что само по себе очень опасно. Чем дольше проблема игнорируется, тем хуже будет управляемость и тем больше вероятность полного отказа узла.
2. Возникновение люфта. Появление люфта в оси часто вызвано расшатыванием шлицевых соединений, а в плоскости — проблемами с элементами кронштейна (здесь также возможен износ или расшатывание конструкции).
3. Появление скрипа в рулевой колонке часто бывает вызвано искривлением панелей обшивки или обшивки, выходом из строя блока подрулевых переключателей.
При качественной установке и своевременном обслуживании рулевая колонка может прослужить очень долго. Но большинство автолюбителей даже не заглядывают под машину. При такой эксплуатации через несколько тысяч километров возможно ослабление гаек и болтов, появление люфта и истирания шлицев. Со временем узел вообще приходит в негодность.

Детали для замены

Хочу отметить, что замена рулевой колонки — очень сложный процесс, который потребует от вас определенного терпения и знаний. Но вооружившись необходимыми инструментами и советами из статьи, вы точно справитесь с поставленной задачей.
В качестве «подопытного» мы используем один из самых популярных отечественных автомобилей — ВАЗ-2106.

Итак, приступим:
1. Загнать машину на яму или эстакаду.Если это невозможно, приподнимите одну из сторон домкратом и закрепите деревянной подставкой.
2. Подготовьте необходимые инструменты. Вам понадобятся гаечный ключ на «30» и «17», кривошип (важно, чтобы он был длинным и мощным), молоток, монтировка, рукоятка с храповым механизмом и один гаечный ключ с открытым зевом на «17».
3. Сразу нахожу рулевую колонку — у «шестерки» она в левом нижнем углу.
4. Снимите рулевой вал (без этого дальнейшие работы будут невозможны).
5. Открутите гайку крепления колонки к рулевым тягам.Тут могут быть большие проблемы … Чтобы облегчить себе задачу, хорошенько почистите резьбу WD-40 и запастись длинным рычагом (два мощных кривошипа подойдут как нельзя лучше). Будьте готовы приложить много усилий.

Некоторые автолюбители вообще не откручивают эту гайку — просто разбирают колонку и рулевые колонки в сборе (все зависит от ваших задач). Если вы все же решили открутить гайку, то будьте готовы к еще одной очень неприятной работе — сбиванию колонки со шлицев.
6. Выверните болты крепления стойки и лонжерона. Доступ к ним — очень сложная задача, поэтому снимите переднее левое колесо (работать будет намного проще).
7. Возьмите ручку на «17» и поочередно открутите три крепежных болта. Удерживайте гайку рожковым ключом, чтобы она не проворачивалась с другой стороны. Учтите, что места очень мало, поэтому ключ придется вести и удерживать с торца.
8. Как только вам удалось подорвать все болты из «исходных» положений, завершайте работу более удобной трещоткой.
9. Отвернув все болты, снимите колонку. И тут «всплывает» нюанс, который мы рассмотрели в пункте 5. В случае отключения наконечников можно смело снимать узел. Вы решили открутить большую гайку? — Тогда придется потрудиться и сбить его со слотов.

10. Теперь установите новую рулевую рейку и соберите блок в обратном порядке.

В принципе, при наличии необходимых инструментов и минимальных технических способностях работа может быть выполнена за 1-2 часа в неторопливом темпе и с перекурами.

Выход

Хороший водитель никогда не обнаружит неисправность на ранней стадии. Следуйте этому принципу и вы. При первом подозрении на выход из строя колодок осмотрите и при необходимости замените этот блок. Зачем подвергать опасности себя и своих близких, если можно потратить всего 1-2 часа личного времени, решить проблему и спокойно отправиться в путешествие. Удачи.

Одним из элементов ВАЗ 2107, получившего в этой модели ряд улучшений по сравнению с предыдущими, является рулевая колонка.Чем отличается ее устройство? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто прогибается в точке шарнирного сочленения, и не причиняет серьезного вреда человеку. Также вал в ВАЗ 2107 обзавелся подшипниками, так что для поворота руля требуется гораздо меньше усилий.

Рулевая колонка ВАЗ 2107 состоит из вала с шарниром и редуктора с червячной передачей.Ремонт колонки бывает очень редко. Если обеспечить своевременное обслуживание этого агрегата, то он может никогда не понадобиться. Для работ по техобслуживанию Рулевая колонка включает в себя смазку шарнира рулевого вала, затяжку гайки рулевого колеса, замену масла и регулировку коробки передач. Рассмотрим возможные проблемы рулевой колонки и методы их устранения.

Скрип колонны

Как правило, скрип возникает из-за недостаточной смазки деталей вала — подшипников или крестовин. Лечится смазкой, особых затруднений не вызывает, ремонта не требует.

Люфт рулевого колеса

Люфт руля может быть вызван двумя причинами. Сначала ослабляется гайка, которой рулевое колесо крепится к валу. Несвоевременная затяжка гайки приведет к повреждению шлицев руля и вала, и, возможно, одну из этих деталей потребуется заменить. Второй причиной может быть износ червячной передачи. Для устранения этой неисправности используется специальное приспособление — регулировочный болт с контргайкой.

Для регулировки червячной передачи гайку ослабляют, отверткой поворачивают винт до устранения люфта, после чего гайку затягивают во избежание самопроизвольного откручивания.Если устранить люфт регулировкой невозможно, то необходимо отремонтировать редуктор и заменить червячную пару.

Для предотвращения преждевременного износа деталей коробки передач рекомендуется периодически проверять уровень масла и менять его. Контроль уровня осуществляется следующим образом:

Ключом на 8 откручивается заливная пробка;
Проверьте уровень масла отверткой или другим предметом. Он должен быть заподлицо с нижним краем заливного отверстия.
При необходимости долить масло с помощью специальной воздуходувки, пока оно не начнет вытекать из отверстия.

Для замены масла отверните винты крепления крышки коробки передач, предварительно поставив под нее емкость для сбора отработанного масла. Поскольку полного снятия крышки не требуется, она сдвигается в сторону, и масло сливается. Эту операцию лучше всего проводить на горячем двигателе. Теплое масло более жидкое и быстрее стекает. После того, как все масло слилось, крышка прикручивается на место и в коробку передач заливается новая, как описано выше.

Снятие коробки передач

Устройство коробки передач не позволяет отремонтировать ее без снятия с автомобиля. Для его снятия необходимо:

Отсоединить концы рулевой тяги от коробки передач. Сначала они зашпаклевываются, затем ключом на 22 откручиваются гайки и при помощи специального съемника выпрессовываются наконечники.
Открутите хомут крепления рулевого вала к коробке передач.
Снимите три болта, которыми коробка передач крепится к кузову автомобиля.

Что такое рулевая колонка ВАЗ 2107? Замена и регулировка

В этой статье вы узнаете о том, что такое рулевая колонка ВАЗ-2107, как ее заменить, а также чем отличаются от тех коробок передач, которые устанавливались на более ранних моделях — 2101-2106. Но обо всем по порядку. Сначала нужно продумать принцип работы всего рулевого управления, затем можно приступать к замене и снятию коробки передач. Каждый сможет выполнять свою работу самостоятельно, проблем не возникнет.Вот только после установки новой коробки передач необходимо всегда правильно выставлять углы схождения и развала передних колес.

Как работает рулевое управление?

По сути, рулевая колонка ВАЗ-2107 представляет собой сложный механизм, который включает в себя несколько элементов. Во-первых, это само колесо, которое вы вращаете руками. Во-вторых, карданная передача идёт от руля к коробке передач. В-третьих, это сам редуктор, который преобразует вращательное движение в поступательное.В этом случае выход редуктора воздействует на рычаг, который перемещает звенья влево или вправо, в зависимости от того, в каком направлении вы поворачиваете.

Но у редуктора есть еще одна функция — она позволяет в несколько раз увеличить усилие, прилагаемое к рулевому колесу. В результате поворот намного эффективнее. Редуктор состоит из нескольких элементов — червячной передачи, которая приводится в движение шестерней, соединенной карданной передачей с рулевым колесом. Внутри залито трансмиссионное масло.

Чем отличаются коробки передач от установленных на модели 2101-2106?

Несмотря на кажущуюся схожесть рулевых механизмов «семерки» и «копейки», первая система намного современнее и удобнее. Начинается все с того, что рулевая колонка ВАЗ-2107, цена которой около 2500 рублей, немного длиннее тех, что устанавливаются на «шестерку» и более старые модели автомобилей. Но это не последнее отличие, внутри тоже есть мелкие детали, делающие управление более удобным.К рулю необходимо прикладывать меньшее усилие.

К тому же колонка намного безопаснее. Если посмотреть на ранние модели «Жигулей», то можно заметить, что от редуктора к рулю проложен прочный штифт. А если представить себе лобовое столкновение, то эта булавка просто пронзает человека насквозь. Безопасность старых автомобилей не блещет. А вот на «семерке» впервые использован травматический руль. В нем нет единого штифта, есть карданные передачи, которые в случае аварии складываются и не доходят до водителя.

Могу ли я отрегулировать коробку передач?

К сожалению, ремонт рулевого механизма будет наиболее эффективным только в том случае, если поставить новый. Вот такими плохими свойствами обладает рулевая колонка ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно слегка нажать на червячный механизм редуктора. Тогда люфт руля уменьшится, но вы потеряете комфорт. Прокрутить колесо будет намного сложнее.

Представьте, что вы пытаетесь закрутить гайку болта. Причем шаг резьбы у обоих элементов одинаковый.Сделать это несложно, никаких усилий не потребуется. А теперь немного другая ситуация — на гайке шаг резьбы отличается на несколько микрон. Необходимо приложить усилие, но гайка все еще затянута. Та же история и с редуктором. При затяжке болта наверху коробки передач комфортность ухудшается, руль крутится сильнее. Но есть плюс — не нужно тратиться, а люфт уходит.

Замена коробки передач

Для замены коробки передач потребуется несколько инструментов.Сначала съемник для наконечников рулевых тяг. Во-вторых, набор ключей и отвертка. Все, домкрат вам даже не понадобится, так как всю процедуру замены можно проводить на ровной поверхности. Рулевая колонка ВАЗ-2107 снимается буквально за три движения. Его заменяют в течение нескольких минут при наличии всех необходимых инструментов.

Откройте капот для облегчения работы. Отсоедините от редуктора два звена — среднее и внешнее. Не пытайтесь снять рычаг с редуктора! Прижимается плотно, вытащить можно только срезав автогеном или болгаркой.Из салона удобнее будет откручивать гайку, которую кардан будет стягивать в месте соединения с валом шестерни. Три гайки, которыми крепится корпус КПП, закручиваются, после чего весь механизм можно снимать для замены. Установка производится в обратной последовательности.

Послесловие

У вас не возникнет трудностей при снятии и установке рулевого механизма или карданной передачи. Но стоит отметить, что после всей работы с рулевым управлением нужно отрегулировать развал и схождение колес.Это сэкономит шины и кузов. И не забудьте залить трансмиссию трансмиссионным маслом. Это позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107. Цена б / у запчастей 500-1000 рублей в зависимости от состояния.

Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень похоже на то, что устанавливали на старые копейки. Разница лишь в том, что габариты рулевого механизма немного больше.В целом дизайн похож.

Рулевое управление — одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной неспособности двигаться. Все работы по техническому обслуживанию можно выполнить самостоятельно. Единственное, что лучше доверить специалистам, — это регулировка развала и схождения передних колес.

Положение рулевой трапеции

Все наконечники и рулевые тяги расположены под моторным отсеком, почти у земли. Если повернуть руль до упора, можно увидеть кончики рулевых тяг, которые крепятся на поворотных кулаках с помощью подвижных шарниров.В конструкцию трапеции входят:

Одна средняя тяга.
Две рулевые тяги по бокам.
6 наконечников, которые являются подвижными шарнирами.

Элементы системы фиксируются шлицевыми гайками, в которые устанавливаются штифты для противодействия вращению.

Поломка трапеции рулевого управления

Ремонт рулевого управления ВАЗ-2107 необходим при следующих признаках поломки:

Значительное увеличение люфта рулевого колеса.
Появление стука со стороны руля.
Неравномерный или слишком быстрый износ шин.

Шины могут быстро изнашиваться из-за неправильной установки или деформации крайних рулевых тяг.

При движении будет ощущаться, что автомобиль уводит в сторону. Обязательно проведите полную диагностику автомобиля, так как подобные признаки проявляются и при поломках других узлов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика трапеции рулевого управления

Для диагностики состояния наконечников и рулевых тяг необходимо установить автомобиль на смотровую яму или подъемник и выполнить следующие действия:

Осмотреть рулевые наконечники, обратить особое внимание на состояние пыльников. На них не должно быть трещин или надрывов.
На стыках максимальный люфт должен быть не более полутора миллиметров. С помощью монтажного ножа поверните вертлюг в стороны. Если слышны посторонние звуки, насадки необходимо заменить.
Самым уязвимым местом рулевого управления являются наконечники, тяги меняются очень редко. Они выходят из строя в случае сильных ударов по подвеске или во время аварии. В общем, если рулевую тягу нужно заменить, лучше всего поставить новую. Не пытайтесь выпрямить старые и вернуть их обратно.
Маятниковый механизм установлен с правой стороны автомобиля и предназначен для одновременного вращения передних колес. Использование этого простого приспособления обеспечивает максимальную устойчивость при прохождении поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какие-то признаки повреждения, обязательно диагностируйте и устраните повреждение.

Маятниковый механизм

Рулевой маятник расположен в нижней части капота с правой стороны. Лучше всего осматривать этот механизм в яме или эстакаде. С помощью сошки рулевого ВАЗ-2107 осуществляется синхронное вращение колес при вращении коробки передач.Обычно при поломке маятника возникает стук при движении по неровностям, увеличивается люфт руля.

В этом случае чувствуется, что для вращения руля необходимо прикладывать большие нагрузки. Все эти признаки могут появиться и при значительном ослаблении болтов крепления или при сильной затяжке регулировочных гаек на коробке передач. Поэтому перед ремонтом маятникового механизма необходимо убедиться в его неисправности.

Рулевая колонка

Это вал, с помощью которого вращение передается от рулевого колеса на коробку передач.Крепится кронштейном к кузову автомобиля.

Колонна — это древко, составленное из крестов. Конструкция очень похожа на карданный подвес. В случае аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Для облегчения управления верхний вал вращается на двух игольчатых подшипниках. Ремонт рулевого управления ВАЗ-2107 необходим при наличии следующих симптомов:

Появляется скрип внутри колонки. Причина обычно в деформации элементов панели и подрулевого переключателя.
Увеличение люфта рулевого управления появляется при ослаблении гайки крепления рулевого колеса к валу. Чтобы избавиться от поломки, необходимо гайку подтянуть, разобрав рулевое колесо.
Наличие люфта на оси проявляется, если крепления на кронштейне и шлицевых соединениях сильно изношены или ослаблены.

При ослаблении гаек и болтов начинается стирание шлицев. В этом случае автомобиль легко может потерять управление. Обязательно отремонтируйте люфт в рулевой колонке, как только обнаружите неисправность.

Кулаки поворотные

Самым надежным элементом в рулевом устройстве ВАЗ-2107 является поворотный кулак. Он прочный и очень прочный, но при ремонте подвески иногда приходится его снимать. С помощью поворотных кулаков удерживаются ступицы колес. Этот элемент фиксируется на нижнем и верхнем рычагах с помощью подвижных шарикоподшипников.

При рулевом управлении коробка передач с помощью рычагов поворачивает кулак в нужном направлении. Это гарантирует, что автомобиль поворачивает в правильном направлении.Элементы изготовлены из чугуна, поэтому легко выдерживают высокие нагрузки. Одна из самых частых поломок — это деформация от сильных ударов по подвеске, от езды по неровной дороге и после аварии. Также могут появиться следующие симптомы:

Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
Неравномерный или быстрый износ шин.
При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неправильной установкой развала и носка.Поэтому, прежде чем винить во всех бедах поворотный кулак, нужно тщательно диагностировать всю переднюю подвеску. Не исключено, что есть место чрезмерному износу сайлентблоков или концов рулевых тяг.

Увеличение люфта рулевого колеса

Чтобы проверить люфт рулевого колеса, необходимо выполнить следующие действия:

Припаркуйте автомобиль на ровной поверхности.
Надуйте колеса, чтобы сбалансировать давление.
Установите рулевое колесо так, чтобы передние колеса были параллельны центральной оси автомобиля.
Установите линейку так, чтобы она опиралась на приборную панель, слегка касаясь переключателя света и рулевого колеса.
Постарайтесь медленно повернуть рулевое колесо и одновременно следите за расположением передних колес.
При переключении колес нужно остановить вращение руля.
Сделайте отметку на рулевом колесе напротив линейки.
Начните поворачивать рулевое колесо в противоположном направлении, пока колеса не начнут вращаться.
Установить вторую отметку.

После всех сделанных шагов необходимо измерить расстояние между этими двумя отметками. При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение окажется меньше, необходимо будет заменить рулевой редуктор или подтянуть гайку червячной передачи.

Замена регулятора напряжения.

Генератор на автомобиль ВАЗ 2107 — довольно надежный агрегат, обычно долго работает без сбоев и в ремонте не нуждается.Снятие генератора может потребоваться для его ремонта, обслуживания или полной замены, если невозможно устранить возникшие неисправности.
Основные признаки неисправности генератора: контрольная лампа на панели приборов не горит, стрелка вольтметра находится в красной зоне, наблюдаются искры внутри агрегата и шум при работе. Также снимают его для ремонта и обслуживания: замены подшипников ротора или полной замены на новый. Без знания электротехники автомобиля определить причину выхода из строя генератора довольно сложно, поэтому, если вы не уверены в своих силах, лучше сразу обратиться к автоэлектрику.
Самостоятельная замена генератора — довольно сложная процедура. Перед началом работ необходимо обесточить электросистему автомобиля, отсоединив клеммы аккумулятора. Для работы вам потребуются ключи 17/19 и проникающая смазка WD-40 на случай, если вы не сможете открутить гайки. Благодаря высокой надежности агрегата и достаточно редкому обслуживанию болты и гайки «плотно» прилипают к крепежу и кронштейнам. Работы по демонтажу агрегата удобнее всего проводить на смотровой яме или подъемнике.
Установить новый генератор очень просто. Процедура установки — обратная снятию. При установке нового генератора важно правильно натянуть ремень. Натяжение ремня регулируется вращением гайки на регулировочной планке.

Внимание! Это видео не официальная, инструкция и инструкция по ремонту автомобиля.

Как снять генератор Ваз классик — 2107
***
Генератор ВА3 -2107.Перечень проведенных работ по восстановлению заряда аккумулятора
Двухкомпрессорный холодильник АТЛАНТ отзыв честный, личное мнение
br /> ***
Ювелиры в шоке! Лучший способ почистить серебро в домашних условиях
Чудо-мотыга своими руками! гроза сорняков.
Как сделать канализацию в частном доме своими руками

Процедура довольно трудоемкая, поэтому нужно заранее подготовить набор инструментов.

Часто болты и крепежные детали со временем прилипают очень плотно, поэтому потребуется проникающая жидкость WD-40. Также снятие генератора ВАЗ 2107 можно произвести только с помощью колесной арки правого колеса, а это несет определенные трудности. Поэтому лучше сразу поставить машину на смотровую яму или подъемник.

Алгоритм снятия генератора ВАЗ 2107

Снимите отрицательную клемму с АКБ, тем самым обесточив все.
С правой стороны снимите брызговик вместе с кожухом двигателя.
Отсоединить провода от генератора (зафиксировать порядок их подключения).
Снимите гайку болта, которым генератор крепится к корпусу двигателя.
При необходимости обработайте соединения жидкостью WD-40. Возьми генератор. Слегка ударьте по болту, чтобы выбить его с другой стороны.
Если не вышло, надо снять генератор ВАЗ 2107 с кронштейном, к которому он крепится.
Для снятия кронштейна нужно открутить 2 болта (иногда 3). Иногда необходимо демонтировать радиатор. Но перед тем, как снимать водопроводные трубы, стоит только попытаться отодвинуть радиатор в сторону, чтобы стал доступен кронштейн.
После снятия генератора необходимо снять ремень, а затем снять генератор.

Как снять генератор ВАЗ 2107 своими руками

Также ознакомьтесь с

Как снять генератор ВАЗ 2107 своими руками

Возможен другой способ снятия генератора ВАЗ 2107.Такое бывает, если машина новая или генератор был установлен не так давно. В таких случаях опытные владельцы смогут добраться до него через правую колесную арку. Отличие этой процедуры от ранее описанной в том, что в этом случае снимать радиатор не нужно, достаточно снять его с него. В этом случае, чтобы достать генератор, нужно повернуть руль до упора, снять брызговик.

При установке генератора ВАЗ 2107 все действия выполняем в обратной последовательности. В этом случае важно, чтобы натяжение ремня позволяло ему поворачиваться на 90 ° вдоль продольной оси.

Стоит прочитать:

R

ремонт генератора ВАЗ 2107 на видео:

Как самостоятельно снять генератор на ВАЗ 2107

Вполне возможно, что многие водители, убедившись в том, что сами смогут полноценно заняться ремонтом и профилактикой приборов на своей машине, задавались вопросом, как снять генератор на ВАЗ 2107 без помощи мастера? Это неудивительно, ведь это одна из самых сложных операций, которые можно встретить при работе с автомобилем.Вывод может вызвать ряд проблем. Чаще всего все крепления на генераторе невозможно снять вручную, и для их ослабления следует использовать жидкость WD-40. Чтобы снять это устройство, проработайте колесную арку правого колеса. Естественно, это очень неудобная процедура, и без смотровой ямы не обойтись.

Во избежание поражения электрическим током и повреждения электроники необходимо полностью обесточить автомобиль, сняв отрицательную клемму на аккумуляторной батарее.После этого можно приступать к демонтажу генератора.
Для этого нужно снять брызговик и защиту двигателя со стороны правого колеса. Затем нужно снять провода с генератора, запомнив при этом порядок, в котором они были. И здесь начинается самое сложное. Для продолжения работы необходимо с помощью гаечного ключа открутить гайку крепления генератора к корпусу двигателя. Здесь можно применить WD-40, если крепление не подходит для инструмента.Стандартный способ «помочь молотком» здесь не уместен — качать будет некуда.
Если все же не удалось снять гайку, нужно снять кронштейн с прикрепленным к нему генератором. Это довольно неудобно, но другого выхода нет — если выломать устройство из машины, это ни к чему хорошему не приведет.

Демонтаж кронштейна сопровождается удалением двух или трех крепежных болтов. В тяжелых случаях генератор мешает процессу.Однако нет необходимости полностью разбирать его — просто отодвиньте его в сторону, чтобы получить полный доступ к кронштейну.
И только когда генератор полностью разблокирован, с кронштейном или без него, вы можете снять его, не забывая снять мешающий ремень. Важно выполнять все работы аккуратно и без излишнего рвения, чтобы не повредить автомобиль.

Однако вопрос, как снять генератор ВАЗ 2107, решается не только таким способом. Например, на новых автомобилях или если генератор установили относительно недавно, вытащить устройство можно через правую колесную арку.
Достаточно сложно, но гуру авторемонта запросто проведет подобную процедуру. Технически это ничем не отличается, за исключением того, что снимать радиатор не нужно. Но и здесь ремень генератора оставлять на месте не стоит.
А для облегчения доступа к устройству можно повернуть руль до упора. Устанавливая устройство обратно, помните, что ремень должен быть на максимальном натяжении.

В автомобилях ВАЗ 2107 генераторный агрегат является основным элементом электросистемы, так как именно этот прибор подает ток всем потребителям и оборудованию.Сбои в работе генераторного устройства могут доставить автолюбителю серьезные неудобства. Этот материал позволит вам узнать, как провести диагностику, и как снять, чтобы заменить в случае неисправности.

[Скрыть]

Возможные неисправности: симптомы и причины

Почему генератор не заряжается и нет, какое напряжение должен выдавать блок, как возбудить и как прозвонить прибор, как разбирается, собирается и дорабатывается блок ?

Для начала рассмотрим основные причины неисправности, по которым не работает прибор в карбюраторе или инжекторе ВАЗ 2107:

Износ щеток регулятора напряжения (таблеток), эта проблема одна из самых частых. и часто встречается в отечественных семерках.Эти устройства относятся к расходным материалам, поэтому рано или поздно они все равно износятся. Поскольку за выравнивание этого параметра отвечает регулятор напряжения, при его выходе из строя в электрической сети может возникнуть перезаряд. При более высоком заряде все устройства будут работать нестабильно, но это не всегда можно определить. Например, если вы включите оптику, вы увидите, что фары становятся тусклее, а затем ярче.
Прогорание обмоток внутри прибора. Ремонт в этом случае будет заключаться в замене вышедших из строя компонентов, но не всегда можно перемотать обмотки.
Поврежден корпус агрегата, в частности, механическое повреждение. Это может привести к попаданию влаги в устройство и разрушению установленных внутри компонентов.
Износ опорных элементов. При износе подшипников агрегат будет сопровождаться повышенным шумом или скрипом. В некоторых случаях проблему можно решить, добавив смазку в подшипниковые устройства, но это не всегда помогает.
Сломался диодный мост.
Механическое повреждение или износ шкива.Восстановить шкив в работу путем разборки и ремонта не получится, прибор необходимо заменить.
Так же причиной может быть обрыв приводного ремня. Со временем ремешок имеет свойство изнашиваться, в результате чего его интенсивное использование может привести к поломке.

Диагностика узла

Проверка работоспособности генераторного агрегата осуществляется с помощью тестера — мультиметра.

Как проверить блок своими руками:

Сначала необходимо установить тестер в режим диагностики измерения постоянного напряжения.После настройки нужно проверить исправные автомобили. В соответствии с техническим регламентом уровень напряжения на выводах должен быть в пределах 11,9-12,6 вольт. Допускается небольшое отклонение от этих пределов в нижнюю сторону, но только в том случае, если в автомобиле используется больше потребителей энергии.
Операция проверки должна выполняться с помощником. Когда помощник запускает двигатель, следует также проверить напряжение. Если диагностика показывает уменьшение этого параметра, то это говорит о том, что блок либо вышел из строя, либо работает некорректно.Это означает, что необходимо заменить один из его компонентов.
В случае, если значение напряжения превышает 14,5 вольт, при этом параметр не уменьшается, это может привести к выкипанию раствора электролита в аккумуляторе (видео опубликовал канал Autoelectric HF).

Как снять блок своими руками?

При обнаружении неисправностей в работе генерирующего устройства необходимо снять агрегат для дальнейшего ремонта или замены.Если это не так, что бывает крайне редко, вам будет полезно узнать, как разобрать узел, чтобы его заменить.

Итак, как поменять блок самостоятельно:

Сначала нужно открыть капот и отсоединить клеммы аккумулятора, а затем отсоединить разъем с подключенным проводом от блока.
Затем необходимо снять изоляционную крышку с аккумуляторной батареи и немного ослабить крепление устройства. Ослабив гайку ролика натяжителя, можно снять приводной ремень.
После этого понадобится гаечный ключ на 17, им нужно будет открутить регулировочную планку и снять ее.
Теперь открутите гайку крепления с нижней стороны, а затем снимите болт с втулкой с посадочного места. Выполнив эти действия, вы можете демонтировать генераторный агрегат (видео Романа Романова).

Как устранить неисправность генератора ВАЗ седьмой модели?

Устранение неполадок в работе устройства включает снятие и разборку устройства для выявления вышедших из строя компонентов.

Как разобрать и отремонтировать узел:

Для начала нужно открутить гайку, которой крепится шкив. При откручивании необходимо подпереть роторный механизм, иначе он может повернуться.
При откручивании гайки шкив отводится в сторону, затем снимается крыльчатка вместе с шпонкой с шайбами. При снятии шкива необходимо также отключить реле регулятора. Для выполнения этих действий нужно открутить винты крепления и отсоединить колодку с проводами.Тогда сам регулятор напряжения можно будет снять щеточным механизмом.
При демонтаже регулятора необходимо открутить гайки, которыми крепится крышка агрегата. Затем можно снять саму крышку, а затем снять втулку.
На следующем этапе необходимо будет провести диагностику исправности подшипникового устройства. Попробуйте покрутить подшипник, не снимая его. Если вы заметили, что при прокрутке образуется зазор, значит, механизм нужно будет заменить; для его снятия отверните устройство гаечным ключом на 8.
После этого необходимо будет снять роторный механизм с места установки. На практике это не так просто, особенно если под рукой нет вспомогательных инструментов. Итак, вам нужно будет взять два небольших куска дерева и прикрепить их к краю задней крышки. С помощью пробойника, который должен быть выполнен из мягкого металла, роторный механизм выбивают с места установки. Если при выбивании вы случайно повредили крышку, то для ее восстановления можно попробовать обработать точильным камнем.
Затем проверяется задний подшипник, для него, как и переднего, нужно его покрутить. Если есть зазоры, подшипник необходимо заменить. Также подшипник необходимо заменить, если его общее состояние неудовлетворительное. Для демонтажа устройства желательно использовать съемник.
Далее необходимо будет снять диодный мост; для демонтажа этого устройства потребуется открутить гайки, которыми его колодка и выводы крепятся к обмотке. Сделав это, можно вытащить болты, фиксирующие механизм статора, после чего диодный мост можно будет снять.Теперь можно проверить целостность обмотки — если диагностика показала наличие на ней повреждений, например обрыв провода, то можно попробовать перемотать обмотку. Но, как правило, перемотка не помогает, поэтому обмотку, скорее всего, придется менять.
Теперь вам нужно будет открутить еще одну гайку, и тогда мост можно будет без проблем демонтировать. Если диоды перегорели, то мост необходимо заменить на новый.
На завершающем этапе откручивается винт крепления конденсатора, затем снимается само устройство и при необходимости заменяется.

Фотогалерея «Ремонт своими руками»

1. Сдвинуть шкив и другие узлы. 2. Отвинтите гайки и снимите подшипник. 3. Выбейте ротор из седла. 4. Снимите диодный мост и замените.

Идеи по модификации генератора и их реализация

Один из вариантов модификации агрегата — установка трехступенчатого регулятора напряжения.

Как выполнить эту задачу:

Отсоедините клемму аккумулятора. На блоке нужно открутить гайку М6, для этого придется воспользоваться ключом S10, а также отвести провода в сторону.
Затем нужно будет снять блок типа «мама», после чего, поддев три защелки, необходимо демонтировать пластиковый кожух устройства.
Откручиваем два болта, которыми крепится сам узел, разбираем разъем и снимаем его. На этом же этапе необходимо будет открутить еще одну гайку М6 и немного доработать концы распорной втулки напильником. Это обеспечит лучший контакт между устройством и диодным мостом.
После этого установите щеткодержатель на место регулирующего механизма.Для этого нужно немного заделать отверстие, через которое входит проводка, для этого воспользуйтесь герметиком.
Когда пластиковая крышка готова, ее можно заменить.
Проложите новый кабель вдоль существующей проводки к месту, где будет расположен новый регулятор. Закрепите зажимами. Чтобы сделать контакт трехуровневого регулятора с землей, то есть кузовом автомобиля, максимально качественным, можно сделать шунт, соединив корпус блока с новым регулятором.
Осталось прикрутить остальные провода и запустить мотор, чтобы проверить работу регулятора при включенных потребителях напряжения.При проверке необходимо активировать все оборудование — магнитолу, оптику, обогреватель и т.д. (видео Павла Дорохова).

Заключение

Как видите, в целом процесс разборки, ремонта и модификации генераторного устройства требует определенных навыков и опыта. Этот агрегат является одним из основных в автомобиле, в случае его выхода из строя полноценная работа автомобиля будет невозможна. Именно поэтому при проведении ремонта необходимо быть максимально аккуратным и аккуратным, чтобы не допустить ошибок.

Для того, чтобы аккумулятор заряжался при работающем двигателе, в конструкции автомобилей предусмотрен генератор. Автолюбители часто сталкиваются с тем, что этот механизм не обеспечивает должного заряда аккумулятора во время движения. Если оставить все как есть, аккумулятор может разрядиться, и придется вызывать эвакуатор и ехать на СТО. Но этого можно избежать, если вовремя проверить и при необходимости заменить элементы этого устройства.

Снятие ремня генератора и проверка натяжения

Недостаточное натяжение иногда может быть причиной слабого заряда во время езды.К счастью, эту проблему легко решить. Для этого достаточно просто подтянуть ремень или, если есть видимые дефекты (трещины, износ поверхности), просто поменять его на новый. Чтобы установить новый, нужно ослабить гайку крепления генератора и попытаться сдвинуть монтировкой или чем-то еще ближе к двигателю.

Если разбираемся, то наши манипуляции окончены — и можно снимать ремень. Если речь идет о том, как поменять генератор (инжектор) ВАЗ-2107, то нужно еще снять датчик положения коленвала.

После этого устанавливаем заранее подготовленный ремень. Одевается без напряжения. И после того, как ремень сядет на все шкивы, его натягивают. Для этого ослабьте гайку на монтажной пластине и сдвиньте генератор монтировкой, регулируя тем самым степень натяжения. По окончании работы затяните гайку и проверьте.

Генератор ВАЗ-2107: ремонт

Перед ремонтом данного устройства следует выяснить, в чем причина неисправности. Но сразу хочу отметить, что мало кто знает, сколько стоит генератор на ВАЗ-2107, а его стоимость составляет не менее 2200-2500 рублей.Поэтому, если он вышел из строя, не нужно сразу бежать в магазин и покупать новый, ведь в большинстве случаев старое устройство можно отремонтировать. К специалистам обратиться проще, однако сделать это своими руками — вполне посильная задача.

Для снятия устройства нужно поставить машину в яму, снять защитный щит двигателя, а затем открутить гайки, кронштейны, снять ремень и сам генератор. Для проверки нам понадобится омметр. Подключаем плюс омметра к выводу «30» генератора, а минус — непосредственно к корпусу генератора.Если значение на дисплее «0», то диоды вышли из строя или обмотка закорочена.

Чтобы узнать, какой именно диод вышел из строя, проверяем омметром сначала положительный, затем отрицательный. Затем вы можете их заменить. При отсутствии перебоев сопротивление должно быть в пределах 4,3-4,8 Ом. Часто виноват щеткодержатель, щетки которого в нейтральном положении не выступают на 5 мм.

Если при движении генератор ВАЗ-2107 издает свист, значит, натяжение ремня ниже, чем должно быть.Это чревато проскальзыванием и недостаточным зарядом. Но излишнее натяжение может привести к разрыву ремня, что тоже нехорошо.

Если при проверке прибора вы обнаружите неисправность одного из диодов, то в этом случае необходимо заменить выпрямительный блок. Неисправный статор или ротор также необходимо немедленно заменить.

Если и положительный, и отрицательный диоды работают, но генератор не работает, рекомендуется проверить короткое замыкание обмотки.Для этого подключите омметр к корпусу и кольцу ротора. Если значение на циферблате прибора близко к нулю, значит, произошло короткое замыкание.

Также во время работы желательно очищать генератор ВАЗ-2107 от пыли и грязи. Это можно сделать с помощью сжатого воздуха. Металлические детали необходимо периодически смазывать, можно использовать керосин. Подшипники желательно не смазывать.

Пять основных проблем с рулевой колонкой и способы их устранения

Проблемы с рулевой колонкой могут вызывать различные симптомы.Чтобы найти причину проблемы, необходимо внимательно следить за тем, как автомобиль звучит и едет. Вот пять распространенных сценариев, которые могут указывать на проблемы с вашей рулевой колонкой. Если вы заметили какие-либо из этих проблем, сразу же доставьте свой автомобиль в специализированный магазин.

Дрожание или вибрация рулевого колеса. Если это происходит при замедлении, то наиболее вероятное объяснение — изношенные или поврежденные тормоза. Однако, если проблема возникает во время обычной езды, то неисправность может заключаться в изношенных компонентах рулевой колонки.
Рулевое колесо смещено от центра. Если ваш автомобиль постоянно пытается сбить вас с дороги, возможно, рулевая колонка нуждается в ремонте. Другие возможные причины включают невыровненные колеса и неравномерное давление в шинах. Для поиска точной проблемы требуется обученный специалист.
Необъяснимые утечки жидкости. В рулевой колонке используются герметичные смазочные материалы для предотвращения износа и облегчения рулевого управления. Иногда уплотнения, удерживающие эти жидкости на месте, могут изнашиваться.Когда это происходит, вы можете заметить скопление жидкости под автомобилем, особенно если вы оставляли его на стоянке в течение нескольких часов или дольше.
Визг, стук или хруст. Все эти проблемы могут указывать на проблемы с рулевой колонкой. Решение — выявить и заменить неисправные детали.
Необычные рисунки износа шин. Шины должны изнашиваться равномерно по поверхности протектора. Когда вы обнаруживаете чрезмерный износ по краям или в центре шины, это может указывать на множество проблем с рулевой колонкой.Это также может указывать на смещение колес или неправильно накачанные шины.

Если вы заметили любую из этих потенциальных проблем с рулевой колонкой , как можно скорее доставьте свой автомобиль на завод по ремонту тормозов для полной диагностики. Наши квалифицированные специалисты найдут причину и бесплатно предоставят смету ремонта, предоставив факты, необходимые для принятия обоснованного решения. А пока оставайтесь там в безопасности.

Электроусилитель руля на ВАЗ, установите электроусилитель руля (ЭУР) своими руками, нужен ЭУР.Установка электроусилителя руля. Нива Установка евра на ваз 2110

Для того, чтобы уверенно припарковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягая руки на малых скоростях, давно во всем цивилизованном мире для этого существует гидроусилитель руля, который без особых усилий устанавливается на ВАЗ 2107.

Какие бывают виды рулевого управления с усилителем?

Усилитель руля — гидроусилитель руля.Этот усилитель приводится в действие давлением масла. Конструкция и установка такого оборудования довольно сложны, и за таким усилителем требуется постоянный уход. Если все сделано правильно, то гидроусилитель руля порадует плавным движением руля.
Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее. На ВАЗ 2107 он работает так же эффективно, как масляный усилитель руля. Наверное, самое главное, что он работает по принципу «установил и забыл».Электроусилитель питается от бортовой сети 12В (максимальный ток 50А).

Рассмотрим принцип работы и установку бытового электроусилителя руля производства завода «Авиаагрегат».

ЭУР создает дополнительный силовой момент электродвигателем, действующим синхронно с руками водителя. Усиление руля — 5,7. Это значит, что при повороте руля, если водитель вкладывает 20 кг собственных сил, то 3.Потребуется 5 кг из евро.

Что входит в комплект EUR?

сам усилитель;
;
кронштейн для крепления на рулевой колонке;
дополнительных деталей — крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложен, это использование обратной связи:

Датчик крутящего момента определяет силу и направление, прикладываемые водителем к рулевому колесу, и преобразует импульсы в электрический сигнал; Помимо датчика крутящего момента, есть еще датчики скорости автомобиля, оборотов коленчатого вала, положения ключа зажигания и т. Д., каждый из них также формирует сигнал и отправляет его в блок управления.
Блок управления выдает суммирующий сигнал, который подается на электродвигатель ЭУР.
Электродвигатель выполняет «обратную работу», преобразуя электрический сигнал в рулевое движение.

Датчик скорости приводит к тому, что чем быстрее движется машина, тем меньше усилий, то есть «тяжелее» руль. Электродвигатель включается, когда это нужно, при этом слышно, как он немного гудит.

Через 3-5 секунд после включения зажигания начинает работать ЭУР.

При возникновении неисправностей в силовой цепи ЭУР просто выключится, при этом загорится сигнальная лампа, и автомобиль вернется в режим ручного управления.

Установка ЭУР на ВАЗ 2107

отключите «массу» от АКБ.
меняем кардан в рулевой колонке, на кардан из комплекта;
сверлим посадочные отверстия под крепеж, размеры и расположение которых указаны на прилагаемой схеме;
проводим плюсовой провод питания, провода датчиков скорости и коленвала, ставим предохранитель.
ставим защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на товар составляет 1 год со дня покупки.

Установка электроусилителя руля на ВАЗ: Видео

На ВАЗ 2110. С помощью этого приспособления поворот руля автомобиля становится намного легче. Из чего состоит гидроусилитель руля? Прежде всего, это насос, приводимый в движение коленчатым валом … Насос начинает перекачивать масло или другую жидкость в другие мелкие детали механизма.Устройство ЭУР немного проще, состоит из электродвигателя, торсиона, нескольких датчиков и ЭБУ. Принцип работы следующий: торсион начинает закручиваться, момент считывается датчиком, электродвигатель усиливает действие выходного вала.

Приступим к установке устройства на ВАЗ 2110. Установите на вал электроусилитель. Во время установки становится понятно, что вал руля немного маловат. Придется просверлить отверстие в соседней пластине.Затем цепляем переключатели центральной части. Следующий этап — силовая разводка. Продлеваем два провода от салона до аккумулятора автомобиля. Протяжку проводим через левое крыло, для этого придется вскрыть блок предохранителей. Снимаем бачок омывателя, берем провод и проталкиваем в провода. К другому концу провода прикрепляем концы двух проводов от ЭУР и протягиваем в подкапотное пространство … Демонтируем панель приборов ВАЗ 2110, снимаем красный блок, проводку перетаскиваем в плоскость подпанели и снимаем оранжевый провод от красного блока.К нему прикрепляем блок, в котором идут провода. Осуществляем стыковку с разводкой электроусилителя. Рассмотрим преимущества EUR. В процессе эксплуатации нет необходимости вмешиваться в его работу, то есть он не нуждается в обслуживании, в отличие от гидроусилителя руля.

В гидроусилителе руля водителю необходимо постоянно следить за уровнем масла и трубными соединениями. Электродвигатель рулевого управления с электроусилителем работает только тогда, когда нужно повернуть руль, то есть когда торсион начинает крутить.В неподвижном состоянии мотор практически не работает, так же как не работает при достижении определенной скорости, прописанной в ЭБУ. В отличие от ЭУР всегда работает гидроусилитель, его мотор вращается от коленчатого вала, соответственно смазка портится. ЭУР хорошо себя зарекомендовал на морозе, в прогреве не нуждается. Однако есть и минусы. Главный недостаток электроусилителя руля в том, что он слабее, хотя на таких автомобилях, как ВАЗ 2110 это практически незаметно.Нужно ли устанавливать ЭУР на ВАЗ 2110? На этот вопрос нет однозначного ответа. Нельзя сказать, что это глупая трата денег, положительный эффект от его использования очевиден. Руль действительно начинает крутить лучше. Ориентировочная цена комплекта евро от Lada Priora составляет 15000 рублей, что может быть не по карману многим водителям. К тому же устройство еще нужно установить правильно, то есть придется распилить, просверлить и затянуть болты. Кроме того, после установки придется устранить зазоры, отрегулировать высоту руля и т. Д.

Рулевое колесо с ЭУР или электроусилителем теперь установлено на многих современных автомобилях … Это устройство позволяет сделать вождение более комфортным и удобным. Соответственно, многие автовладельцы, автомобили которых не оборудованы данной системой, решают самостоятельно установить агрегат. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы гидроусилителя

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

ГУР на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, подающих магистралей, патрубка и резервуара для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся под давлением в системе. Процедура установки довольно сложная, как и конструкция самой системы, и автовладельцу также придется периодически ухаживать за системой. Как показывает практика и цены для автомобильного рынка, устанавливать такой узел нет смысла, так как его стоимость почти вдвое ниже стоимости б / у 2107.
Более дешевый и подходящий вариант для «семерки» — это электроусилитель.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка проще. На самом деле ЭУР работает на «семерках» почти так же эффективно, как и гидроусилитель. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗе подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки

EUR

Ставить электроусилитель руля на 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, в том числе финансовые возможности и целесообразность этого действия. Если автомобилем, помимо мужчины, управляют женщины или, например, старики, то для них установка ЭУР станет важным фактором, определяющим комфорт при управлении автомобилем. Конечно, если вам не жалко денег, которые вы отдаете за покупку.

Подробное руководство по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин… Конструктивные особенности «семерки» допускают установку электроусилителя от Lada Priora. Но перед покупкой данного агрегата нужно учесть, что для установки потребуется изготовить или дополнительно купить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, потому что если вы понимаете, о чем идет речь, то приведенной ниже инструкции будет достаточно для правильной и полной установки системы (автор видео — канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, то лучше обратиться за помощью в этом вопросе к квалифицированным специалистам. Ведь при допущенных ошибках избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить это дело профессионалам.

Итак, как проходит процедура установки:

Для начала следует полностью обесточить бортовую сеть, чтобы предотвратить возможное короткое замыкание при проведении ремонтных работ… Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
Затем вам нужно будет снять защитный кожух с руля. Для этого достаточно просто открутить болты, которыми крепятся две детали накладки.
Следующим этапом является снятие старого кардана рулевого колеса, а также установка новой детали, которая идет в комплекте с купленной системой.
После выполнения этих действий вам нужно будет просверлить отверстия дрелью для крепления электроусилителя.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия просверлены, необходимо закрепить электроусилитель.
Далее подключаются провода от датчиков оборотов, а также скорости. При подключении будьте осторожны — нельзя допускать наличия оголенных проводов в электрической цепи, поэтому все кабели необходимо тщательно изолировать.
После выполнения этих шагов цепь источника питания устройства подключена, помните, что электрическая цепь должна включать элемент безопасности.
Собственно на этом процесс установки системы электроусилителя можно считать завершенным. Вам просто нужно переустановить протекторы руля и затянуть все болты, которые вы открутили ранее. Затем подключаются клеммы АКБ и проверяется работоспособность системы. Если возникают проблемы в работе электроусилителя, то нужно проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов.Как показывает практика, одна из основных причин неправильной работы ЭУР — неправильная разводка.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Автомобили ВАЗ 2110 оснащены электроусилителем руля, что безумно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю чувствовать себя более уверенно на дороге.

Кроме того, водителю не нужно прикладывать много усилий к рулевому колесу, что позволяет совершать длительные поездки, не чувствуя усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого нужно разбираться в устройстве.

История

Еще в 2002 году инженеры Новосибирского технического университета разработали этот ставший столь популярным электроусилитель руля. После того, как были пройдены все этапы создания устройства, несколько лет устройство проходило испытания на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежное и качественное преимущество агрегата перед аналогичными приборами зарубежного производства.Усилитель использует переменный ток для обеспечения надежности и долговечности.

Но главным для наших драйверов была приемлемая стоимость этого блока, намного ниже, чем у западных комплектующих. Кроме того, электроусилитель может стать надежным средством защиты от кражи. Поскольку электрические усилители были придуманы для отечественных марок, их производят, соответственно, в России, на Бердском электромеханическом заводе, ставшем дочерним предприятием ВАЗа.

Сам электроусилитель руля впервые был изобретен и внедрен еще в 1990 году в Японии на заводах концерна Toyota.Первые преимущества устройства, которые он продемонстрировал, характеризовались следующими показателями:

Устройство работает даже при выключенном двигателе;
Во время работы компонентов может наблюдаться значительная экономия топлива в течение определенного периода времени;
Значительно улучшены все показатели управляемости;
Надежность управления достигает больших высот;
Создает хорошие условия безопасности при постоянной езде.

Отличия от гидроусилителя

Вы должны понимать, что гидроусилитель руля — это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя, какое из них лучше.В общих чертах можно сказать, что эти два компонента могут иметь общие индикаторы, но электрический усилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

Датчики электронного блока постоянно контролируют показатели скорости движения, считывают его траекторию и контролируют исправность рабочих узлов;
После сбора данные передаются в специальный блок электронного управления, где обрабатываются;
Искусственный интеллект системы управления автоматически изменяет параметры главного цилиндра;
Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
Чем больше скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
В процессе увеличения скорости параллельно увеличивается и жесткость рулевого управления, а это, в свою очередь, увеличивает степень безопасности и устойчивости при движении ВАЗ 2110;
Кроме того, наличие топлива не влияет на работу электроусилителя, не влияет на его расход.

Принцип действия

Работа ЭМУРУ, то есть электромеханического усилителя руля, направлена на снижение управляющих усилий водителя. Также устройство предназначено для активного возврата управляемых колес и рулевого колеса в исходное положение после маневра. Меньшее количество поворотов рулевого колеса вернет колеса в исходное положение.

Благодаря устройству автомобиль быстро возвращается к прямолинейному движению, что обеспечивает безопасность движения.

Сам блок представляет собой модульную конструкцию, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

Блок питания — электрическое устройство синхронного характера;
Контроллер типа управления.

Установка электроусилителя особенно актуальна, если владелец ВАЗ 2110 устанавливает на колеса большого диаметра более широкую резину, чем стандартные, заводские. Исключена такая проблема, как «непослушный» руль при электроусилителе, руль слушается водителю даже при легком прикосновении.

Если раньше водителю приходилось постоянно держать руль двумя руками и прикладывать много усилий для его поворота, то теперь все можно делать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, у электрического усилителя есть свои индикаторы, которые необходимо учитывать. Чтобы было понятно, что это за агрегат, следует привести его технические характеристики:

Максимальная компенсация крутящего момента — 35 Нм;
Потребление тока при среднем Mmax = 35 Нм и частоте вращения рулевого колеса 360 градусов в секунду составляет 50А;
Диапазон рабочих температур от — 40 до + 85 градусов Цельсия;
Общая масса узла 9.5 килограмм;
Двигатель с электронным управлением — реактивным индуктором;
Вращение обратимое;
Наличие трех фаз;
Установлен червячный трехходовой редуктор;
Вал червячный из стали 40х;
Колесо червячное изготовлено из углепластика УПА 6 / 30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, потому что усилитель — это электрический блок и с ним нужно быть осторожным.

Компонентные преимущества

Электрический руль имеет ряд преимуществ, которые привели к тому, что его устанавливают не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик имеет другие не менее важные показатели:

Простота монтажных работ при установке агрегата;
Агрегат потребляет относительно небольшое количество электроэнергии;
Узел не влияет на экологические показатели автомобиля;
Возможна установка агрегата на другие модели ВАЗ;
Параметрические показатели, то есть эффективное уменьшение крутящего момента в соответствии с увеличением скорости автомобиля;
В процессе эксплуатации не требуется дополнительного ухода и использования различных специальных материалов;
При низких температурах этот вариант усиления рулевого колеса работает лучше.

Единственным недостатком этого устройства является то, что он работает немного слабее, чем такой же гидроусилитель.

Но в случае с отечественными дорогами этого прироста вполне достаточно, чтобы за рулем чувствовать себя комфортно.

Подготовка к установке

Дело в том, что далеко не все автомобили ВАЗ 2110 оснащены этой приятной составляющей, поэтому зачастую водителям приходится устанавливать усилитель самостоятельно. Эта работа не так сложна, как может показаться на первый взгляд, и при соблюдении определенных правил может выполняться достаточно эффективно.

Кроме того, вы можете купить новый электроусилитель даже через интернет и, немного повозившись в гараже, поставить его в свою десятку. Поскольку стоимость агрегата не такая уж и низкая, сэкономить на установке будет приятно и практично.

Для установки электроусилителя на автомобиль ВАЗ необходимо предварительно подготовить некоторые инструменты и запчасти:

Руль и кожух;

Отвертки различной конфигурации;
Линейка;
Сверло.

Установка

Никаких масел или других веществ не требуется, так как работа выполняется с использованием электричества, а не механических компонентов. После того, как все компоненты подготовлены, следует приступить к непосредственной установке, которая будет проходить в следующей последовательности:

Необходимо вынуть штатную клемму из блока и переместить ее в блок, расположенный на жгуте проводов;

После этого свободный вывод, выходящий из жгута, перемещают на то место, где располагался штатный провод рядом с блоком.Это даст возможность пропустить между жгутами провод стандартного типа. Провод, идущий от блоков, имеет номинал 50 А;

Теперь нужно медленно снять крышку рулевого вала, затем снять выключатель зажигания и разъединить выключатели. Делать это нужно медленно, чтобы не допустить растрескивания кожуха;

Аккуратно откручиваем болт крепления рулевой рейки и потом снимаем непосредственно рейку;

Необходимо измерить длину валов и, если вам нужно подогнать пластину, для этого нужно использовать линейку и, возможно, даже записать показатели;

На освободившееся место устанавливается электроусилитель, для этого нужно подобрать вал нужного размера, так как он не помещается на рельсе.Для подгонки вала под требуемый размер пластина и вал затачиваются под валы Priora. Для этого как нельзя лучше подходят детали от ВАЗ «Приора»;

После установки вала необходимо просверлить пластину глубже, чем она есть. Сделать это несложно, так как вал представляет собой пустотелую конструкцию;

Пластина устанавливается на усилитель и таким образом проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию болтом поменьше;

Теперь следует установить переключатели на свои места и приступить к электромонтажу.Для этого из салона через левое крыло вывести два провода прямо на аккумулятор;

Далее нужно снять и взять провод. С его помощью необходимо присоединить два выведенных провода. Их нужно прикрепить к концу противоположной проволоки и растянуть оба;

Нужно снять панель приборов и вытащить оттуда красный блок, медленно затянуть проводку в пространство под панелью. Затем возьмите оранжевый провод из красного ящика;

К этому проводу необходимо прикрепить красную коробку и соединить ее с проводкой электрического усилителя.В этом случае конец с оголенным выводом проводки усилителя кладут на освободившийся стандартный провод в красном блоке;

Подключаем оранжевый провод к разводке ЭУР, ставим «оголенный» конец провода на место штатного в красной колодке

Еще нужно проделать с серым проводом, который тоже выходит из красный блок. Его также необходимо подтянуть на место штатного аналога и закрепить клеммой;
Далее нужно перейти к аккумулятору и надежно прикрутить черный провод, то есть МИНУС, к розовому проводу, то есть к ПЛЮСУ;
После этого нужно подключить всю проводку электроусилителя руля и завести его или просто скрутить вручную.

Установка электроусилителя завершена, осталось только аккуратно установить все компоненты на свои места.

Для этого нужно переустановить все переключатели и установить кожух и рулевое колесо, которое будет закрывать рулевой вал.

Этот материал поможет облегчить демонтаж рулевой рейки:

Fit

Если работы по установке электроусилителя проводит опытный мастер, который может несколько выходить за рамки предложенной инструкции, то следует сказать о том, как устанавливается электроусилитель на ВАЗ 2110.

После выполнения основных действий из приведенного выше списка можно произвести следующую регулировку:

Выровняйте рулевое колесо;
Устранить все зазоры и щели между деталями;
Установить светодиодный датчик для диагностики электроусилителя;
Немного укоротите кабель питания;
При необходимости заменить поврежденные детали и поврежденные детали корпуса.

После этого следует еще раз внимательно осмотреть рулевую систему, сидя в салоне автомобиля.Устранить последние недоработки и натереть полиролью панель и руль. Только после этого можно переходить к дальнейшей эксплуатации станка. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Завод-изготовитель АвтоВАЗ не предусматривает ремонт электроусилителя руля, только полную замену в сборе. Поэтому все ремонтные действия владелец автомобиля проводит на свой страх и риск.

Всегда нужно помнить, что ремонт электроусилителя руля ВАЗ 2110 своими руками может привести к аварии!

Цена на электроусилитель руля ВАЗ 2110 и комплектующие следующая:

новый электроусилитель стоит в среднем от 13000 до 18000 рублей, можно заказать в интернет-магазинах с доставкой почтой в любой регион России или напрямую. с завода;
А б / у электроусилитель стоит от 2000 до 6000 руб, в зависимости от состояния, стоит посмотреть на местных досках объявлений, авито.ru и др.

Комплектующие для установки также могут продаваться отдельно:

вал рулевой для установки электроусилителя руля — цена около 1000 руб .;
кронштейн для установки электроусилителя руля — цена около 1000 рублей;
жгут проводов для подключения ЭУР — стоимость около 1500 рублей;
Имитация электронного датчика скорости (для карбюраторных двигателей) — около 1500 руб.

Выход

Из приведенной выше информации становится понятно, что евро на ВАЗ 2110 имеет массу положительных показателей, которые сделали его популярным.В процессе эксплуатации этот компонент не требует вмешательства или дополнительных материалов.

Рулевое управление с электроусилителем не требует обслуживания или регулировки. Он отлично показывает себя в морозных российских условиях и его работа в этом плане никак не меняется.

Нет необходимости предварительно прогревать автомобиль перед поездкой, а это значит, что водитель отправится в путь быстрее.

Но наряду с этим у устройства есть и недостатки, хотя в случае с ВАЗ 2110 это не бросается в глаза.У каждого водителя есть возможность самостоятельно решить, какой усилитель ему больше подойдет, тем более что установить электрический усилитель можно самому.

Если вы хотите, чтобы вождение ВАЗ 2110 было безопасным и комфортным, то вам стоит отдать предпочтение электроусилителю.

«Русский Мерседес» или автомобиль ВАЗ 2107 в свое время (80-е годы) был одним из самых популярных отечественных легковых автомобилей … В настоящее время автомобиль этой марки является излюбленным объектом экспериментов наших автосалонов.Основная задача тюнинга автомобиля ВАЗ 2107 — повышение безопасности, повышение комфорта, удобства, технических параметров автомобиля.

Также доработана система рулевого управления. Конструкция рулевого управления автомобиля ВАЗ 2107 построена по типу червячно-роликового типа … Такая конструкция не способна обеспечить необходимое усилие на рулевом колесе и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и передаточного числа поворотов до упора необходимо модернизировать рулевое управление и маятниковую сошку.Это утяжеляет руль. Для включения ВАЗ 2107 уже необходимо активно вращать руль, при этом ход руля «легким» не назовешь. В таких условиях комфорт рулевого управления достигается прежде всего за счет гидроусилителя.

Применимо, но гораздо лучше выбрать электроусилитель руля на ВАЗ 2107 … Подходит, в частности, рулевой механизм с электроусилителем от, его легко адаптировать к ВАЗ 2107 без особых трудностей .

Также за 16000-19000 рублей можно приобрести специальный комплект электроусилителя руля на ВАЗ 2107. Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидроусилителя схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Электроусилитель руля для ВАЗ 2107 эффективно снижает усилие, необходимое для поворота рулевого колеса, повышает устойчивость автомобиля, особенно в аварийной ситуации, снижает утомляемость водителя, отличается надежностью.

Для установки и обслуживания требуются небольшие усилия … Никаких специальных инструментов и оборудования тоже не требуется, все может быть поставлено самостоятельно. В этом случае важно правильно отладить работу датчика скорости, который установлен на коробке передач.

На практике после установки электроусилителя на ВАЗ 2107 эффект от него не проявлялся тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Обычно электроусилитель начинал работать только после разгона.После отладки датчика скорости все заработало как надо.

Ремонт подвески Sugar Land TX

Изображение от kadmy с сайта bigstockphoto.com

Система рулевого управления и подвески вашего автомобиля позволяет вам управлять автомобилем, обеспечивая при этом комфортную поездку. При этом мы обнаружили, что водители часто пользуются этой важной системой, пока она не начинает работать. Команда Texan Auto Repair & Collision хочет помочь вам получить максимальную отдачу от вашего автомобиля, а это означает, что ваш комфорт и управляемость будут под контролем с помощью лучшего ремонта рулевого управления и подвески, который может предложить Sugar Land, TX.

Ремонт подвески Sugar Land, TX

В Texan Auto Repair & Collision мы всегда хотим, чтобы наши клиенты чувствовали себя в безопасности и контролировали ситуацию за рулем. Но когда ваша система подвески выходит из строя, это влияет как на управляемость, так и на комфорт вашей езды. Вот почему мы всегда призываем наших клиентов держать глаза, уши и чувствительные элементы открытыми для выявления признаков проблем, больших и малых.

К наиболее частым признакам неисправности подвески относятся:

Чувство раскованности или блуждания за рулем
Возможность чувствовать каждую неровность дороги
Тяга влево или вправо при движении прямо
Погружение или ныряние при преодолении неровностей
Раскачивание или опрокидывание при поворотах или смене полосы движения

Как только вы заметите любой из этих признаков проблем с подвеской, пора обратиться к специалистам Texan Auto Repair & Collision.Наша команда выполнит все необходимые ремонтные работы, чтобы вы снова смогли безопасно управлять своим автомобилем.

Ремонт рулевой колонки Sugar Land, TX

Одно из первых мест, где вы, вероятно, заметите проблемы с рулевым управлением, — это прямо перед вами каждый раз, когда вы садитесь в свой автомобиль. Когда ваше рулевое колесо или колонка качаются, это влияет на вашу способность правильно управлять автомобилем, и с этим следует как можно скорее обратиться.

Некоторые из признаков того, что ваша рулевая колонка нуждается в ремонте, включают:

Рулевое колесо криво или смещено от центра
Щелчки, писк или лязг при повороте рулевого колеса
Функция наклона рулевого колеса не работает или не работает
Возникает повышенное сопротивление или рулевое колесо поворачивается сложнее

Если вы заметили любую из этих проблем, пора позвонить в Texan Auto Repair & Collision, чтобы получить самый надежный ремонт рулевой колонки в Sugar Land.

Рулевое управление и подвеска Near Me

Для всех ваших потребностей в рулевом управлении и подвеске Texan Auto Repair & Collision — это механик Sugar Land, который вам нужен в своем углу. Свяжитесь с нами сегодня, чтобы назначить встречу.

Ремонт рулевого редуктора ВАЗ-2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Ремонт и тюнинг рулевой колонки ВАЗ-2107 своими руками | Блог автолюбителя Николая Вагано

ВНИМАНИЕ! Данный тюнинг является внесением изменений в конструкцию автомобиля, не одобренную производителем.

Снятие руля и рулевой колонки Ваз 2110,2111,2112

Похожие статьи

Ремонт рулевого редуктора своими руками

Основные проблемы

Начало ремонта

Поэтапное описание процесса ремонта

Видео

Свободный ход руля ваз 2107

Люфт рулевого колеса

Проверка рулевого механизма.

Снятие редуктора

Масло в редукторе

Проверка уровня масла

Как заменить масло в редукторе

Рулевое управление ВАЗ 2106

Как определить появление люфта в рулевом управлении

Расположение рулевой трапеции

Устройство

Поломки рулевой трапеции

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Диагностика рулевой трапеции

Как осуществляется регулировка рулевого редуктора ВАЗ-2107 своими руками

Маятниковый механизм

Как убрать люфт руля на ВАЗ 2107

Рулевая колонка

Устранение

Поворотные кулаки

Регулировка редуктора ВАЗ

Поэтапная регулировка червячного редуктора.

Ремонт Рулевой Колонки Ваз 2106

Ещё понадобятся:

Ремонт рулевой рейки ВАЗ 2110

Симптомы и выявление неисправностей рулевой рейки

Подготовительные мероприятия

Особенности рулевого механизма

Особенности демонтажа рейки

Ремонт рулевой рейки ВАЗ 2110 своими руками

Ремонт рулевой колонки ВАЗ 2107 своими руками

Устройство рулевой колонки

Неисправности рулевой колонки ВАЗ 2107

Замена рулевой колонки ВАЗ 2107

Как работает рулевое управление?

Какие отличия от коробок передач, установленных на модели 2101-2106?

Можно ли настроить коробку передач?

Замена коробки передач

Послесловие

Скрип колонны

Люфт рулевого колеса

Снятие коробки передач

Что такое рулевая колонка ВАЗ 2107? Замена и регулировка

Как работает рулевое управление?

Чем отличаются коробки передач от установленных на модели 2101-2106?

Могу ли я отрегулировать коробку передач?

Замена коробки передач

Послесловие

Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Положение рулевой трапеции

Поломка трапеции рулевого управления

Диагностика трапеции рулевого управления

Маятниковый механизм

Рулевая колонка

Кулаки поворотные

Увеличение люфта рулевого колеса

Замена регулятора напряжения.

Алгоритм снятия генератора ВАЗ 2107

Также ознакомьтесь с

R

Возможные неисправности: симптомы и причины

Диагностика узла

Как снять блок своими руками?

Как устранить неисправность генератора ВАЗ седьмой модели?

Фотогалерея «Ремонт своими руками»

Идеи по модификации генератора и их реализация

Заключение

Снятие ремня генератора и проверка натяжения

Генератор ВАЗ-2107: ремонт

Пять основных проблем с рулевой колонкой и способы их устранения
