Замена замка зажигания ваз 2110 своими руками: Как снять и заменить замок зажигания на ВАЗ-2112: фото и видео

   21.05.1975  Оставить комментарий

Содержание

Замена замка зажигания ваз 2110 своими руками

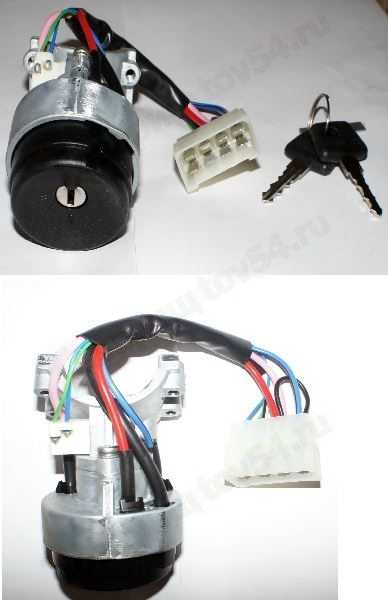

Замок зажигания

Замок зажигания считается немаловажным элементом, без которого невозможна «жизнь» любого автомобиля. Если замок зажигания неисправен, не получится запустить двигатель, следовательно, машина не сдвинется с места.
Поэтому замена замка зажигания ваз 2110 своевременно настолько важна. Помимо этого данная деталь является некой защитой машины, как и в случае с любым замком, замок зажигания подчиняется только подходящему ключу.
Замена замка зажигания на ваз 2110 может быть проведена своими руками. Об этом и пойдет речь в данной статье.

Примечание! Сегодня современных угонщиков не остановит даже самая «продвинутая» противоугонная система, то же самое касается и простого замка зажигания.

Ваз 2110 замена замка зажигания

По сути, замок зажигания является обычным прерывателем, размыкающим или смыкающим требуемые для функционирования двигателя контактные группы.

При неисправности такого узла повышается риск угона автомобиля.
Помимо этого создаются многие непредвиденные обстоятельства в неподходящее время.
Заменять замок зажигания в машинах ВАЗ 2110 рекомендуется в таких ситуациях:

  • если была попытка угона транспортного средства, при этом взламывался замок зажигания;
  • если владелец машины утратил свой ключ;
  • если перестала функционировать контактная группа.

В частых случаях транспортное средство не заводится по причине плохих контактов, это можно легко проверить.
Требуется:

  • отключить « — » клемму на аккумуляторной батарее;
  • снять кожух снизу рулевой колонки;
  • применяя омметр, отсоединить контакты и выполнить проверку. Такие контакты должны характеризоваться нулевым сопротивлением. В ином случае потребуется обязательная смена замка зажигания.

Что лучше заменить – личинку или отдельную контактную группу

Замена личинки замка зажигания ваз 2110

Полностью менять замок рекомендуется лишь тогда, если он полностью перестал функционировать либо серьёзно повреждён механическим путём. В других ситуациях можно попробовать заменить повреждённые части замка.
В случае исключительного восстановления замка, например, при попытке угона или при тугом проворачивании ключа в скважине, можно обойтись только частичным ремонтом. В отдельных случаях замены личинки в замке зажигания вполне достаточно.

Примечание! Смена повреждённых элементов не является сложной задачей, поэтому с ней может справиться практически любой автомобилист, не обладающий специальными навыками и знаниями.

Для осуществления ремонтных работ требуется обзавестись необходимым инструментом:

  • молотком;
  • отвёрткой.

Пошаговая инструкция смены замка зажигания

Ваз 2110 замок зажигания замена

Прежде чем приступить к смене замка зажигания в машине ВАЗ 2110, нужно выполнить главное условие, а именно обесточить транспортное средство. На аккумуляторной батарее требуется отключить клемму « — », только после таких действий можно приступать к снятию кожуха на колонке руля.


Дабы облегчить процесс замены личинки, рекомендуется демонтировать весь замок зажигания. После замены элемента рабочий замок устанавливается на своё место.
Если рассматривать финансовую сторону вопроса, можно отметить, что смена контактной группы будет намного выгоднее. Как и в предыдущем случае, не обойтись без съёма кожуха и самого замка.
Чтобы не появились неприятные моменты, при отсоединении контактной группы желательно выполнять маркировку всех демонтируемых проводов. Такие меры предотвратят спутывание и сэкономят драгоценное время.

Примечание! В редких случаях в группе контактов может быть стопорное кольцо, которое можно снять при помощи шила. По окончанию смены контактной группы нужно поставить стопорное кольцо в прежнее положение.

Смена замка зажигания ВАЗ 2110

Замена замок зажигания ваз 2110

Для смены замка зажигания «десятки»  не обязательно обладать какими-нибудь сверхспособностями. При этом незнание некоторых нюансов заставит немного помучиться и повозиться.


Как и прочие ремонтные работы, смену замка зажигания рекомендуется проводить, следуя предоставленной инструкции:
  • Выполняя замену детали, нужно использовать специальные болты, имеющие отрывные головки. Большинство мастеров советуют заменять их 20-ти миллиметровыми болтами марки М6.
    Это можно объяснить тем, что они проще снимаются при необходимости выполнения следующего ремонта замка.

Примечание! Несмотря на такие преимущества, существует и обратная сторона, а именно снижение безопасного уровня и противоугонной защиты транспортного средства.

  • Для ослабления затяжки болтов потребуется зубило. Пользоваться им нужно с предельной осторожностью. В худшем случае можно отрубить головку этого болта.
  • Перед сменой замка зажигания в машине ВАЗ 2110 нужно вставить в него ключ, проворачивая в первое положение. Таким меры нужно выполнить для входа в замковый корпус защелки-фиксатора, которая блокирует механизм вала руля.

Заменить замок зажигания ваз 2110

  • После таких действий замок зажигания можно ставить на колонку руля, при этом его нужно закрепить скобой и зажать новыми болтами для крепления.
  • После вынимания ключа из скважины замка требуется обязательно удостовериться в функциональности механизма блокировки вала руля. Если фиксатор вала по каким-то причинам после оборота рулевого колеса не срабатывает, нужно отрегулировать расположение замка зажигания на колонке руля.

Примечание! Действия продолжаются до того момента, пока защёлка не попадёт в соответствующий паз.

  • Если в результате регулировки механизм блокировки по-прежнему не работает, нужно использовать накидной ключ 10-го размера, с помощью которого затягиваются болты. Болты аккуратно затягиваются до того положения, пока их головки не оторвутся.

Конечно, отремонтировать машину можно в автосервисе, но если дело касается мелкого ремонта, к примеру, смены замка зажигания в машине ВАЗ 2110, при помощи видео и фото его можно осуществить своими силами. Это несложная процедура, для выполнения которой требуется минимум знаний, навыков и времени.


При неоднократном проведении замены детали инструкция уже не понадобится. Так как цена ремонта на СТО немалая, самостоятельные действия дают возможность существенно сэкономить, главное – приобрести качественные запасные составляющие.

Как поменять замок зажигания на ваз 2110 своими руками пошагово

У владельцев машин вопрос  как поменять замок зажигания на ваз 2110,  не часто, но возникает. Иногда прибор работает с перебоями, заедает, зажигание включается, а стартер нет. Не всегда сразу необходима замена. Временами замок зажигания на ваз 2110  нуждается в ремонте. Сложность заключается в том, что параллельно возникает другой вопрос: как  на 2110 поменять замок на двери, поскольку на вазе  они совпадают.

Выявление неисправности

Прежде чем заняться вопросом как поменять замок зажигания на ваз 2110, нужно выяснить характер неисправностей. Как проверить замок зажигания ваз 2110 описывается в инструкции.

1-резерв; 2-минус подсветка; 3-стартер; 4-плюс после замка зажигания; 5-резерв; 6-плюс подсветка; 7-постоянный плюс; 8-постоянный плюс.
1-5На ваз 2110 используется для иммобилайзера. Можно подключить любой прибор по желанию.
1-6Подсветка замка.
INTНа ваз 2107 это освещение, дворники, омыватель постоянный плюс.
50Стартер.
30/1Постоянный плюс.
15Появляющийся плюс при включении замка зажигания.

Выявления неисправностей замка зажигания на ваз 2110 проводится по следующим этапам:

  1. Отсоединятся аккумулятор.
  2. С колонки вала рулевого колеса демонтируется кожух. Для этого откручивается несколько винтов.
  3. Сзади вынимается разъем замка.
  4. С помощью прибора мультиметра, проверяются напряжения в контактных группах. Установленный ключ, переключается в различных положениях.
  5. Напряжение на 8 и 30 контактах присутствует только при нулевом положении ключа.
  6. В 1 положении включаются обслуживающие приборы: повороты, фары и обогрев стекла.
  7. Во 2 положении подача напряжения идет на приборы, связанные с работой двигателя.
  8. В 3 положении приводится в работу стартер. Затем ключ возвращается в первоначальное положение.

Если наблюдаются перебои в процессе проверки, то  замок зажигания на ваз 2110 требует разборки и ремонта.

Порядок разборки и замены

Когда источник неисправности выявлен, сразу возникает вопрос: как разобрать замок зажигания на ваз 2110.

Для этого, сначала он снимается. Поскольку подготовительные работы были уже сделаны, осталось провести следующие действия:

  1. Откручиваются болты крепления корпуса.
  2. Вынимается, сделанная из пластикового материала крышка. Снимается замок.

Замена личинки

Перед тем как поменять замок зажигания на ваз, иногда достаточно заменить личинку.

Процесс состоит из нескольких шагов:

  1. С боковой части вынимается малого диаметра штифт, держащий личинку. Работа проводится с применением тонкой отвертки и молотка.
  2. Старая личинка вынимается, а новая устанавливается.
  3. С целью проверки, руль поворачивается и проверяется надежность заклинивания.
  4. Иногда делается регулировка блокировки.

После замены отработанного элемента нужно знать, как собрать замок зажигания ваз 2110. Такой процесс идет точно в обратной последовательности.

Замена контактной группы

Зная как поменять замок зажигания на ваз 2110 своими руками, не всегда в этом есть необходимость. Ингода выходит из строя контактная группа, которая, как и личинка, меняется.

Ее замена проводится в следующем порядке:

  1. Пронумеровываются все контакты перед их отсоединением.
  2. Затем они отсоединяются.
  3. Снимаются 2 защелки.
  4. Старая группа вынимается, а на ее место устанавливается новая.
  5. Затем, в обратном порядке, ведется сборка узла.

Полная замена замка

Умельцы, которые знают, как поменять замок зажигания на ваз 2110 своими руками, давно поняли, что этот процесс значительно легче, чем заниматься заменой отдельных деталей конструкции.

После отсоединения аккумуляторной батареи, снятия рулевого кожуха и откручивания болтов, идет отсоединение штекера и выемка замка. На этом операция по удалению старого узла заканчивается. На его место устанавливается новое изделие.

Если остались вопросы как поменять замок зажигания на ваз 2110 своими руками, рекомендую ознакомиться с этим видео:

Выбор нового замка

Мало знать, как поменять замок зажигания на ваз 2110 своими руками нужно еще сделать правильный выбор нового изделия. Существующие поддельные варианты, которые длительное время не выхаживают.

В процессе выбора обращается внимание на следующие критерии:

  • невозможность отрыва характерной голографической наклейки;
  • правильность формы отлив корпуса;
  • ключ должен входить без видимых сопротивлений;
  • упаковка высокой плотности;
  • выступающий язычок отличается светлым оттенком.

Существующие артикулы замков зажигания на ваз 2110, которые отличаются надежностью, например: замок ВАЗ 2110-3704005-30.

Профессиональные советы

Такие советы носят следующий характер:

  1. Даже имея понятия о правилах замены личинок и контактной группы лучше воздержаться от этой работы. Процесс ремонта является сложным и трудоемким. Если иметь понятие как поменять замок зажигания на ваз 2110, то лучше делать замену узла целиком.
  2. В качестве смазывающего материала личинки применяется графитовая смазка. Она уменьшает риск закусывания детали.
  3. Даже зная как на ваз 2110 поменять замок зажигания, а также как на ваз 2110 как поменять замок на двери, в процессе работы следует отдавать предпочтение фирменным изделиям.

Процедура по замене замка зажигания на ваз 2110 относится к несложным видам ремонтных работ. Даже новичок не будет испытывать больших проблем. Главное иметь под руками необходимые приборы и инструменты, а также хорошо ознакомиться с инструкцией.

Замена замка зажигания своими руками (фото, видео)


Замок зажигания — устройство небольшое, но очень важное. С его помощью мы подаем сигнал к действию своему автомобилю — запускаем или останавливаем двигатель, а также включаем электропитание приборов. Кроме запуска двигателя, замок зажигания обладает еще одной важной функцией — блокировки рулевого управления, то есть, по сути, является противоугонным устройством. Выньте ключ, чуть поверните руль, и вы увидите, что рулевой вал мгновенно заблокируется. Соответственно, это устройство должно работать безукоризненно, в ином случае каждый из нас может попасть в ситуации, когда будет необходима замена замка зажигания. Этот элемент автомобильной системы очень важен.

Что-то пошло не так…

Если пришла проблема

Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.

Маленькая неисправность может повлечь большие проблемы

Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.

Замок зажигания

А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Из любой ситуации есть выход!

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

  • Замену замка полностью
  • Замену личинки замка
  • Замену контактной группы.

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Набор необходимых инструментов

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Отключение аккумуляторной батареи

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Откручиваем винты

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

Изъятие замка с помощью шила

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Строение замка зажигания

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Зубилом ослабляем болты

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Замена контактной группы замка зажигания ВАЗ

Самостоятельная замена замка зажигания ВАЗ 2110

Замок зажигания — как и любой замок играет роль цепного пса, который молча делает свое дело, распознавая своего хозяина по ключу. Безусловно, сегодня обойти замок зажигания умеют даже школьники, а для защиты автомобиля принято использовать «навороченные охранные системы». Неисправный замок зажигания неприятен тем, что «не узнает» своего хозяина, следовательно, не позволяет запустить мотор и естественно использовать автомобиль по назначению. Сегодня я расскажу, как быть в случае, когда замок зажигания вышел из строя, а также о том, как производится замена замка зажигания ВАЗ 2110.

На сегодняшний день, замок зажигания — правильнее считать не более чем выключателем или прерывателем, который замыкает или размыкает определенные группы контактов, необходимые для работы двигателя. Вышедший из строя замок зажигания в несколько раз увеличивает вероятность и скорость угона вашего автомобиля, кроме того, создает для вас постоянные трудности, позволяя вам ежедневно чувствовать себя угонщиком 🙂 .

Чаще всего замена замка зажигания ВАЗ 2110 производится в таких случаях:

  1. Попытка угона со взломом замка зажигания;
  2. Потеря всех дубликатов ключа;
  3. Выход контактной группы из строя.

Плохой контакт в замке не дает двигателю нормально запускаться. Для того чтобы убедится, что причина кроется именно в замке, необходимо произвести небольшую диагностику. Для этого нужно снять минусовую клемму на аккумуляторе (АКБ), и снять нижнюю часть кожуха на рулевой колонке. После нужно отключить контакты и произвести проверку замка зажигания при помощи омметра. Контакты, которые проверяются, должны иметь нулевое сопротивление, если сопротивление другое — нужна замена замка зажигания ВАЗ 2110 или серьезный ремонт.

 Замена замка зажигания ВАЗ 2110 — контактная группа или личинка

Новый замок зажигания придется устанавливать в случае его полного выхода из строя или в случае существенных механических повреждений, во всех остальных случаях есть шанс восстановить замок зажигания посредством замены неисправных деталей замка. Если авто пытались угнать и повредили замок, к примеру, ключ начал плохо проворачиваться или вовсе не проворачивается в замочной скважине — то в этом случае замена замка будет лишней, здесь, скорее всего, будет достаточно произвести замену личинки замка зажигания. Частичную замену деталей замка — вполне реально выполнить в домашних условиях, для этого понадобится стандартный инструмент и минимальные знания.

Актуально: Как проверить катушку зажигания самостоятельно

Чтобы произвести ремонт замка зажигания ВАЗ 2110 вам понадобится:

  1. Отвертка;
  2. Шило;
  3. Молоток;
  4. Несколько ключей;
  5. Возможно пинцет.

Замена личинки замка зажигания ВАЗ 2110 — детальная инструкция

  1. Первым делом — обесточьте автомобиль, отключив «минусовую» клемму с АКБ.
  2. Снимите защитный кожух с рулевой колонки.
  3. Извлеките замок зажигания и замените неисправную личинку на новую, затем установите замок в обратном порядке.

Замена контактной замка зажигания ВАЗ 2110 — самая выгодная с точки зрения экономии

Принцип действий примерно тот же, что и в случае с заменой личинки.

1. Снимается кожух, а также замок зажигания.

Совет: Чтобы в процессе работы у вас не возникло неприятных моментов, рекомендую метить каждую контактную группу при ее отключении от проводов. Во время сборки это позволит вам сэкономить немало времени и избежать перепутывания контактов. Некоторые модели автомобилей имеют стопорное кольцо на контактной группе, для того чтобы его снять потребуется шило. После того как проведете замену контактной группы обязательно установите кольцо обратно.

Полная замена замка зажигания ВАЗ 2110

Для проведения этой работы также не нужно обладать какими-то сверх способностями, необходимо знать всего лишь некоторые нюансы, которые избавят вас от возни и лишней работы.

Для того, чтобы заменить замок зажигания своими руками сделайте следующее:

Важный совет: В ходе замены замка зажигания, рекомендую использовать исключительно специальные отрывные болты, в которых отрываются головки. Не используйте для этого двадцатимиллиметровыми болты М6. Конечно, снять такие болты в случае необходимости гораздо проще и быстрее, однако помните, что не только для вас, автогонщику или злоумышленнику такие болты будут просто — подарком судьбы. Поэтому помните, что устанавливая многоразовые болты, вы своими же руками снижаете уровень безопасности и защиты своего авто.

1. Возьмите зубило и ослабьте затяжку болтов, однако будьте предельно осторожны, чтобы нечаянно не срубить головку болта.

2. Перед тем как заменить замок зажигания, установите в замочную скважину ключ и поверните в положение «I», для того чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.

3. Теперь можете смело устанавливать замок зажигания ВАЗ 2110 на рулевую колонку.

4. Установите замок в необходимое положение, закрепите его скобой и зажмите его, используя новые крепежные болты.

5. Проверьте, работает ли механизм блокировки рулевого вала. Если фиксатор вала не срабатывает после полного оборота рулевого колеса — отрегулируйте положения замка зажигания на рулевой колонке таким образом, чтобы защелка замка вошла в паз, имеющийся на рулевом валу.

6. После того, как отрегулируете правильное расположение и убедитесь в работоспособности механизма блокировки, затяните отрывные болты, используя ключ на «10», до тех пор, пока не отрывные головки не отломаются.

Вот и все! Теперь вы будете точно знать, что делать если замок зажигания ВАЗ 2110 вышел из строя. Уверен, что после прочтения данной статьи у вас не возникнет проблем с заменой замка зажигания. Всего вам доброго, берегите себя и свою машину!

Замена замка зажигания на ВАЗ 2110 своими руками

Замок зажигания – это очень важный узел транспортного средства, без которого двигатель завести нельзя. В процессе эксплуатации автомобиля замок зажигания рано или поздно может выйти из строя. Если это случится, то перед автолюбителем встанет вопрос: менять замок самому или везти машину в автосервис. Второй вариант мы рассматривать не будем, потому что многие водители предпочитают самостоятельно устранять поломки своих автомобилей, тем самым экономя финансовые средства и получая удовольствие от выполнения ремонтных работ. В статье приведены советы рекомендательного характера, которые даже неопытному автолюбителю помогут понять, как осуществляется замена замка зажигания на ВАЗ 2110 своими руками в гаражных условиях.

Принцип работы замка зажигания

Современные замки зажигания предусматривают от 2 до 4 положений ключа, каждое из которых способствует подаче напряжения от аккумуляторной батареи к тем или иным системам транспортного средства. Замок зажигания выполняет достаточно простую функцию, которая сводится к замыканию или к размыканию групп контактов, позволяющих запускать мотор и подключать питание к бортовой сети транспортного средства.

Наиболее распространенные причины поломки

Электрическая схема замка

Замена замка зажигания может потребоваться в следующих случаях:

  1. Транспортным средством пытались завладеть злоумышленники, в результате чего замок зажигания получил существенные механические повреждения.
  2. Ключ от машины был украден или потерян хозяином автомобиля.
  3. Контактная группа узла работает нестабильно или окончательно вышла из строя.

Частичная замена замка зажигания

Если механические повреждения замка зажигания доставляют водителю только мелкие неприятности, которые проявляются в том, что ключ перестал плавно и легко проворачиваться, то решить проблему поможет замена личинки замка. Процедура замены личинки очень простая и состоит из следующих этапов:

  • Отключение аккумуляторной батареи от бортовой сети машины.
  • Демонтаж защитного кожуха рулевой колонки.
  • Извлечение замка зажигания с последующей заменой поломанной личинки на новую деталь.
  • Сборка замка зажигания в обратной последовательности и подача напряжения к бортовой сети автомобиля.

Проверка исправности

В случае выхода из строя контактной группы также осуществляется частичный ремонт, заключающийся в выполнении следующих действий:

  • Отключение аккумуляторной батареи от бортовой сети машины.
  • Снятие кожуха, защищающего рулевую колонку.
  • Демонтаж замка зажигания и замена сгоревшей контактной группы.
  • Снятие стопорного кольца, в случае его наличия, с последующей установкой фиксатора на место после процедуры замены.
  • Сборка замка зажигания в обратной последовательности и подача напряжения к бортовой сети автомобиля.

Для облегчения процесса ремонтных работ рекомендуется осуществить маркировку каждой группы контактов – это поможет избежать возможной путаницы во время их установки.

Как поменять замок зажигания полностью

Необходимо принимать во внимание, что специалисты рекомендуют отдавать предпочтение болтам с отрывными головками. Их использование способствует увеличению уровня противоугонной защиты транспортного средства.

Порядок действий при полной замене замка зажигания:

  1. Первым делом ослабляется затяжка болтов крепления. Данную процедуру лучше всего осуществлять при помощи слесарного зубила.
  2. Далее в новый замок зажигания вставляется ключ, который должен находиться в положении №1. Смысл этого действия в том, чтобы фиксатор, задача которого заключается в осуществлении блокировки механизма рулевой колонки, смог беспрепятственно войти в предназначенное для этого отверстие в корпусе замка.
  3. На следующем этапе осуществляется крепление нового замка зажигания к рулевой колонке.

Далее проверяется работоспособность механизма блокировки. В случае его безотказной работы крепежные болты дотягиваются до отрыва их головок.

Иногда фиксатор вала может не срабатывать после того, как рулевым колесом был совершен полный оборот. В этом случае следует подкорректировать положение замка зажигания, после чего затянуть крепежные болты окончательно.

Видео

Фото

Выкручиваем болты

Болты со срывными головками и снятая скоба

Отсоединение проводов

Замок зажигания снят

Закручиваем болты

Срываем головки

Замена замка зажигания на ВАЗ 2110 своими руками: видео

Любой водитель знает наверняка, что без замка зажигания абсолютно никуда не уедешь, и даже с места не сможешь тронуться. Именно поэтому любая неисправность в данной детали машины влечет за собой довольно серьезные проблемы, требующие незамедлительного решения.

Следующей очень важной функцией замка является его непосредственная защита, то есть завести автомобиль может только его владелец, а не кто-нибудь другой. Конечно же, в наше время для профессионалов в деле угонов транспортных средств даже самая крутая сигнализация не послужит особой преградой, но в данной статье речь пойдет не об этом, а о замене замка зажигания для ВАЗ-2110.

В каких случаях необходима замена

Замок зажигания для любого автомобиля является таким механизмом, с помощью которого происходит замыкание или размыкание определенных контактов, приводящих в работу двигатель. Исходя из этого, следует отметить, что поломка данной детали не только повышает шансы угнать вашу машину, но и приносит множество других весьма неприятных проблем.

Замену необходимо делать в следующих случаях:

  • если произошла попытка угона автомобиля;
  • если владельцем машины были утеряны ключи;
  • если контактная группа вышла из строя.

Причину проблем с замком зажигания легко проверить самому водителю. Для этого необходимо извлечь нижний кожух с рулевой колонки, перед этим отключив минусовую клемму на АКБ. Далее производится проверка при помощи омметра. Результатом проверки должны стать показания на уровне нулевого сопротивления, если же этого не произойдет, то замена замка зажигания нужна обязательно.

Процесс замены

Стоит заметить, что полная замена данной детали необходима в случае, когда он полностью выходит из строя. Если же имеют место незначительные повреждения, можно обойтись заменой поврежденных деталей замка. Если обнаруженная поломка произошла вследствие попытки угона автомобиля или при проблемах с проворотом самого ключа, вы, скорее всего, просто обойдетесь заменой личинки в замке зажигания. Сам процесс проведения замены замка зажигания не требует особых навыков и под силу даже начинающему автомобилисту.

Перед тем как начать работу, необходимо запастись молотком, отверткой, зубилом и ключом на 10.

Читайте также: Можно ил без снятия коробки менять диск сцепления ВАЗ 2110

Далее мы пошагово расскажем, как проводить замену:

  1. Перед началом работы необходимо обесточить автомобиль. Для этого следует снять кожух с рулевой колонки, перед этим отключив минусовую клемму на АКБ. Извлечение самой личинки замка необходимо для облегчения процедуры снятия и установки замка зажигания.
  2. Насчет того, какие лучше использовать болты, мнения расходятся. Хотя специалисты и утверждают, что лучше использовать специально предназначенные для этого болты, другие опытные автомобилисты утверждают о том, что больше подойдут двадцатимиллиметровые болты М6. Свои утверждения по этому поводу они мотивируют тем, что последние можно легче снять при повторной замене замка. Но, как говорится, палка о двух концах, обратная сторона которой – это ослабление уровня защиты автомобиля.
  3. Перед началом снятия самого замка зажигания, в него вставляется ключ и проворачивается в вертикальное положение. Такая процедура позволяет войти в корпус замка защелке, которая блокирует механизм рулевого вала.
  4. Затем на рулевую колонку устанавливаем замок зажигания и закрепляем его скобой и крепежными болтами.
  5. После изъятия ключа из замочной скважины обязательно убедитесь в том, что блокировка рулевого вала работает безотказно. Если же при полном обороте рулевого колеса не срабатывает фиксатор, необходимо провести регулировку положения замка зажигания до полного вхождения защелки в паз на рулевом валу. И напоследок, после проверки механизма блокировки, следует аккуратно затянуть болты, пока полностью не оторвутся головки.

замена замка зажигания своими руками

Ремонт ВАЗ 2108: самостоятельная замена замка зажигания

Замок зажигания важен в работе автомобиля, так как неисправность этого узла приведет к остановке работы. Первоначальной задачей замка зажигания являлась защита автомобиля от угона, но сегодня опытные автовладельцы могут завести автомобиль без ключа.

Основной же функцией этой детали является замыкание и размыкание определенных групп контактов. С ее поломкой вырастает возможность угона автомобиля.

Заменять замок зажигания ВАЗ 2108 требуется, если:

  • автомобиль пытались угнать, и старый замок зажигания сломан;
  • потерян ключ;
  • нарушена контактная группа.

Кроме того, причина неисправности незаводящегося автомобиля может быть в плохом контакте. Удостовериться в этом можно с помощью омметра. Для этого следует:

  1. Отключить от аккумулятора минусовую клемму;
  2. Демонтировать находящийся снизу кожух рулевой колонки;
  3. Отсоединить контакты, проверить сопротивление омметром. На исправных контактах сопротивление должно быть нулевым. Если это не так, нужно заменять контактную группу или весь замок зажигания.

Ремонт ВАЗ 2108: самостоятельная замена замка зажигания

Как заменить личинку замка или контактной группы

Этому процессу может предшествовать плохое проворачивание ключа в замочной скважине. Для решения вопроса требуется только отвертка и молоток.

С алгоритмом замены распределительного вала можно ознакомиться в этой статье

Также ознакомьтесь

В начале работы требуется провести обесточивание замка зажигания ВАЗ 2108 (для этого нужно отключение минусовой клеммы аккумулятора). Затем проводится демонтаж кожуха рулевой колонки, после чего извлекается замок зажигания. Затем можно заменить неисправную личинку и собрать все в обратном порядке.

Замена контактной группы замка зажигания ВАЗ 2108

2

Эта процедура дешевле предшествующей. Для того чтобы заменит контактную группу замка зажигания, потребуется снятие замка и кожуха. Контакты лучше пронумеровать, чтоб их впоследствии не перепутать. На некоторых моделях замков в контактной группе бывают стопорные кольца. Для его снятия нужно будет шило. По завершению всей работы нужно установить кольцо обратно.

В этих статьях можно прочесть об электросистемах:

Замена замка зажигания ВАЗ 2108

  1. В этой работе должны использоваться особые болты, имеющие отрывные головки, а не двадцатимиллиметровые М6 (последний вариант облегчит задачу угонщикам).
  2. Зубилом открутить или просто сбить болты.

4

  1. Прежде чем заменять замок, нужно установить ключ в положение «I». А блокирующая механизм рулевого вала защелка-фиксатор должна войти в корпус замка.
  2. Затем устанавливаем новый замок зажигания на рулевую колонку, закрепляем скобой, далее нужно затянуть конструкцию крепежными болтами.
  3. Удостовериться в то, что блокировочный механизм рулевого вала работает исправно. Если присутствуют какие-то неполадки, нужно сделать полный оборот руля и отрегулировать положение замка зажигания рулевой колонки.
  4. Затянуть болты до момента отрыва головок. Сделать это можно накидным ключом на «10».

Ремонт ВАЗ 2108: самостоятельная замена замка зажигания

Ремонт ВАЗ 2108: самостоятельная замена замка зажигания

Запустить двигатель. Если никаких проблем не возникает, можно сделать вывод, что самостоятельная замена замка зажигания ВАЗ 2108 произведена успешно.

Рекомендуем почитать

Как снять цилиндр замка зажигания без ключа

Цилиндр замка зажигания — важнейший компонент вашего автомобиля. Несмотря на то, насколько это важно, большинство автовладельцев не уделяют этому слишком много внимания. Они считают это само собой разумеющимся, пока со временем он не изнашивается, и тогда вы не сможете использовать его должным образом или завести автомобиль. Вот тогда вам может потребоваться его замена.

Если у вас есть ключ, то удалить его — относительно простая задача. Без него процесс требует дополнительных шагов.

Инструменты, необходимые для замены замка ключа зажигания без ключа

Для успешного снятия цилиндра замка зажигания без ключа необходимо иметь следующие инструменты:

  • Электродрель
  • Сверло
  • Отвертка с плоской головкой

Шаг первый — Отключение аккумулятора

Первая часть снятия или замены цилиндра замка зажигания без ключа включает отсоединение аккумуляторной батареи.Это мера предосторожности, чтобы убедиться, что вы ничего не закоротите в машине и не получите удар электрическим током.

Для этого нужно снять минусовую клемму кабеля.

Шаг второй — снятие рулевого колеса

Затем вам нужно снять рулевое колесо вашего автомобиля, чтобы иметь полный доступ к личинке замка. Снимите все винты с верхней и нижней крышек рулевого колеса, и после того, как вы сняли крышки, поднимите рулевое колесо вверх и потяните за центральную крышку.Теперь вы можете отсоединить провода от автомобильного звукового сигнала.

Обязательно положите гайки и шайбы в безопасное место, а затем полностью снимите рулевое колесо с вала.

Шаг третий — Снимите дворники и переключатели индикаторов

Их достаточно легко найти, следуя руководству по эксплуатации автомобиля, и их просто нужно сдвинуть с места.

Шаг четвертый — Снятие гильзы рулевой колонки

Внутри колонки рулевого колеса автомобиля вы должны найти распорные стойки.Как только вы их найдете, сдвиньте вверх.

Шаг пятый — Электрика к выключателю зажигания

Найдите крепежные винты выключателя зажигания и открутите их, а затем вытащите выключатель зажигания.

Вы должны быть осторожны, чтобы отсоединить все провода от соответствующего разъема в нижней части замка зажигания. Ослабьте фиксаторы и вытяните выключатель.

Шаг шестой — Снятие монтажных болтов

Используйте отвертку или торцевой ключ, чтобы вывернуть крепежные болты или винты из замка зажигания.Полностью открутите корпус и блок переключателя, удерживающий цилиндр замка.

Вы обнаружите, что большинство моделей автомобилей имеют сменные универсальные цилиндры замка. Их достаточно легко удалить с помощью булавки в отверстии для срабатывания механизма разблокировки.

Шаг седьмой — Проверка крепежных болтов корпуса переключателя зажигания

Вы обнаружите, что некоторые модели автомобилей, в зависимости от производителя, имеют легко снимаемые головки предохранительных болтов. Этот компонент был разработан для предотвращения проникновения воров в ваш автомобиль и замены замка зажигания, чтобы они могли управлять вашим автомобилем без ключа.Возможно, вам понадобится электродрель со специальными экстракторами, с помощью которых можно открутить болты на замке зажигания, чтобы снять его с рулевой колонки.

Шаг восьмой — Блокировка цилиндра ключа

Возьмите цилиндр замка зажигания и выпрямленную скрепку, вставьте скрепку в прорезь и поверните ее против часовой стрелки. Это блокирует цилиндр и останавливает зажигание.

Step Nine — Отвертка

Возьмите отвертку и вставьте ее в личинку замка зажигания.Поверните его по часовой стрелке до упора. Затем потяните скрепку вправо, насколько сможете. После этого вы сможете легко выдвинуть переключатель.

Это все, что действительно нужно. Если у вас старый автомобиль, и вы впервые возитесь с цилиндром замка зажигания, возможно, с ним будет не так просто работать. Это связано с тем, что внутри и вокруг цилиндра будет скопиться много пыли и мусора.

Шаг 10 — Замена цилиндра замка зажигания

Все зависит от отдельных компонентов и их состояния в отношении необходимости очистки и замены цилиндра замка зажигания без ключа.Вы можете использовать те же ключи и восстановить его, если все в порядке и, кажется, работает нормально после хорошей очистки и смазки. Однако, возможно, пришло время купить новый выключатель зажигания.

Вы должны иметь в виду, что, если вы не знаете наверняка, что какой-либо типовой цилиндр замка замка зажигания (или отдельные компоненты, которые необходимо заменить) будет работать в вашем автомобиле, может быть хорошей идеей поговорить с представительством производителя для информация о том, как получить новые ключи. Обязательно укажите точную модель, год и производителя вашего автомобиля вместе с номером VIN, чтобы вы получили нужную деталь.

Распиновка модуля зажигания ВАЗ 2112 на 16 клапанов. Диагностика и ремонт модуля зажигания для ваз одиннадцатой и двенадцатой модели

К свечам. Это один из важнейших элементов, выход из строя которого нарушает работу двигателя. С помощью этого устройства сигнал, поступающий от управления электронным блоком, усиливается — напряжение около 30 кВ. Из-за того, что модуль зажигания находится в моторном отсеке и постоянно подвергается перегреву, пыли и воде, он выходит из строя.Наиболее уязвимые узлы — это полупроводниковые элементы.

Особенности конструкции

Если вы знакомы с конструкциями автомобильных систем, то можете провести параллели между высоковольтной катушкой и модулем зажигания ВАЗ-2110. Точно так же проявляются неисправности этого устройства. По сути, это симбиоз катушки высокого напряжения и переключателя. Конструкция включает следующее:

1. Две катушки используются для генерации импульсов высокого напряжения, необходимых для воспламенения горючей смеси с помощью свечей.

2. Двухканальный выключатель из токопроводящих элементов.

Устройство может неожиданно выйти из строя. Хотя в автомобиле есть система самодиагностики, контрольная лампа на приборной панели Check Engine не загорается. Обычно выходит из строя один из каналов переключения, это проявляется нестабильной работой мотора, иногда его остановкой.

Типичные отказы модулей


Если у вас есть хоть немного знаний в области электроники, а также мультиметра, вы сможете самостоятельно диагностировать и выявить проблему.Проверка модуля зажигания ВАЗ-2110 займет немного времени, но избавит от покупки дорогостоящего агрегата. Учтите, что иногда появляются расы, которые со временем исчезают.

Ошибки останутся в микроконтроллере, поэтому их можно будет прочитать с помощью специальных тестеров. Но как показывает практика, в момент, когда неисправности не проявляются, тестер не может распознать коды ошибок, которые были ранее, но затем исчезли. Очень часто причиной выхода из строя становится грязь на контактах, плохое крепление корпуса, отсутствие массы, наличие электрических помех.

Снятие модуля зажигания

Для ремонта модуля зажигания ВАЗ-2110 его необходимо демонтировать. Сначала проверьте, есть ли высокое напряжение на всех клеммах. Наиболее частая поломка — это отсутствие искры во втором и третьем цилиндрах. Если слегка надавить на заднюю часть корпуса, двигатель может заработать нормально. Но это ненадолго. Для вывода необходимо:

1. Отсоединить массу от АКБ.

2. Снимите декоративную крышку, закрывающую головку блока, если таковая имеется.

3. Отсоедините все провода высокого напряжения.

4. Отсоедините все провода, идущие к модулю зажигания. Белые кольца показывают нумерацию всех проводов. На корпусе устройства нанесено обозначение номеров цилиндров.

5. Отсоедините разъем от устройства.

6. Отвинтите три гайки крепления блока.

Вот и все, модуль зажигания ВАЗ-2110 снят, можно приступать к ремонту.

Как восстановить


Открыв алюминиевую пластину, вы обнаружите небольшую печатную плату, содержащую активные компоненты.Он покрыт прозрачным силиконом. Ее нужно будет снять, так как она помешает ремонту. Обратите внимание на провода, соединяющие плату и контакты разъема. Они алюминиевые, и этот металл разрушается намного быстрее, чем медь. Все эти провода нужно будет заменить. Некоторые автомобилисты, ремонтирующие модули, используют провода, которые используются в мышах для персональных компьютеров. Но к работе с ними нужно привыкнуть — они покрыты краской.

В целом схема всего модуля простая, она содержит:

1.Два транзистора БУ931 (можно использовать отечественный аналог КТ848А, хорошо себя показывает, и стоит намного дешевле).

2. Два переключателя SGS-THOMSON (модель L497D1).

Что нужно знать при работе с модулем


Перед работой с модулем необходимо приобрести флюс для алюминия. При замене транзисторов учтите, что припаять провода к выводам коллектора очень сложно, так как они покрыты специальным материалом. И это усложняет пайку.Чтобы облегчить себе работу, осторожно откройте пылесборник. Старайтесь не перегревать элемент. Поместите его на алюминиевую пластину, чтобы внутрь уходило все тепло. В противном случае полупроводниковый переход разрушится и вы испортите дорогой элемент.

При пайке проводов старайтесь, чтобы их длина была как можно короче. Все точки пайки необходимо покрыть лаком, даже для ногтей. После ремонта обязательно проверьте исправность модуля зажигания ВАЗ-2110. Если он функционирует нормально, то необходимо все внутри обработать автогерметиком.Это обеспечит максимальную герметичность агрегата — в него не может попасть ни вода, ни пыль. И прослужит такое устройство долгие годы. Но если проблема не в контактах или силовых транзисторах, лучше отказаться от идеи ремонта и приобрести новый модуль — на ВАЗ-2110 он стоит около 1500 рублей.

Совет.

Индикатор искры для двигателей с впрыском топлива можно использовать для быстрой проверки исправности системы зажигания.Его надевают на свечу зажигания и к ней подключают высоковольтный провод. При проверке необходимо руководствоваться прилагаемой к устройству инструкцией.

Комментарий.

В двигателе 21114 используется катушка зажигания. Двигатель 2111 может быть оснащен катушкой зажигания или модулем зажигания (см. Система управления двигателем). Замена катушки зажигания показана ниже. Замена модуля производится аналогично.

Для работы вам понадобится мультиметр.

Последовательность исполнения

1. Подготовив автомобиль к работе (см. «Подготовка автомобиля к обслуживанию и ремонту»), выключите зажигание.

2. Освободив защелку, отсоединить колодку жгута проводов (1) от выводов катушки зажигания (модуля) (2).

3. Включив зажигание, измерьте напряжение вольтметром между выводом 15 и массой (для катушки зажигания) или между выводами C и D (для модуля зажигания) блока жгута проводов.

Внимание!

После измерения выключите зажигание.

Комментарий.

Напряжение должно быть не менее 12 В Если напряжение не подается на блок или оно меньше 12 В, значит, это разряженная аккумуляторная батарея, неисправна силовая цепь или неисправен ЭБУ.

Проверить наличие неисправностей , модуль зажигания можно, заменив его на заведомо исправный. Катушка зажигания можно проверить омметром.

4. Отсоедините высоковольтные провода от свечей зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

5. Торцевым ключом на 13 мм откручиваем два болта верхнего крепления кронштейна катушки (модуля) зажигания.

6. Ключ на 17 мм, ослабив затяжку болта крепления нижнего кронштейна, снимаем кронштейн вместе с катушкой (модулем).

7. Отсоедините высоковольтные провода от катушки зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

8. Омметром измеряем электрическое сопротивление между центральной клеммой 15 и корпусом (кронштейном). Прибор должен указывать на отсутствие замыкания первичной обмотки катушки на массу. Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами 1a и 1b.Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

Комментарий.

При измерении малых значений электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

9. С помощью омметра измерьте сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3.Сопротивление обмоток должно быть около 5,4 кОм.

Неисправную катушку зажигания необходимо заменить.

10. Шестигранным ключом 5 мм открутите четыре винта, которыми катушка крепится к кронштейну, и снимите катушку.

Комментарий.

Для снятия модуля зажигания понадобится торцевой ключ на 10 мм. с глубокой головкой, открутить 3 винта его крепления

11. Установить катушку (модуль) зажигания в обратном порядке.Подключаем высоковольтные провода в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе катушки (модуля) рядом с выводами.

Совет.

Поскольку нумерация выводов на катушке (модуле), установленной на двигателе, не видна, высоковольтные провода лучше подключить к выводам катушки (модуля) зажигания перед установкой ее на двигатель.

Выполняет одну из основных функций в системе зажигания (СЗ) в целом.Благодаря этому агрегату оптимальный запуск мотора, а также его нормальная работа в дальнейшем. Подробнее о неисправностях устройства, а также его замене вы можете узнать из этого материала.

Описание модуля зажигания

Прежде чем говорить о тестировании и замене МЗ в нашем ВАЗ 2111, давайте разберемся с основной информацией. Для начала предлагаем узнать, что такое модуль зажигания 2111 и где он находится.

Назначение и местонахождение

Как уже говорилось выше, МЗ — одно из основных устройств в системе зажигания.Конечно, если вдуматься, то все компоненты системы очень важны, так как от них зависит качество работы. блок питания в общем. Но если этот агрегат начнет работать с перебоями, то в двигателе перестанут работать как минимум два цилиндра, а то и все четыре. Это связано с тем, что сам модуль состоит из двух катушек, одна из которых подает ток на первый и четвертый цилиндры, а вторая — на второй и третий. Соответственно, если одна катушка выйдет из строя, это приведет к тому, что два цилиндра выйдут из строя, что скажется на работе мотора в целом.

Назначение этого устройства состоит в том, что оно преобразует напряжение, подаваемое от прерывателя, в сигнал высокого напряжения. Соответственно, этот импульс прикладывается к пробкам цилиндров в определенном порядке. Он используется для воспламенения горючей смеси в цилиндрах двигателя, что способствует его нормальному запуску и работе.

Лада двенадцатой модели

Что касается расположения, найти 2112 16 клапанов не составляет труда, он находится в подкапотном пространстве. Откройте капот и посмотрите на свечи зажигания — они подключены, которые выходят прямо из самого модуля.Сама MZ представляет собой маленькую черную квадратную коробку, поэтому ее ни с чем не перепутаешь.

Общие неисправности

Только диагностика позволит точно определить неисправность модуля, но есть косвенные признаки, которые могут сообщить автовладельцу о проблеме в работе устройства.

П при неисправности МЗ на приборной панели отображается ошибка.

Итак, в каких случаях необходима замена или ремонт модуля зажигания ВАЗ:

  1. Запуск трансмиссии стал сложнее.Теперь водителю нужно больше повернуть стартер, чтобы запустить двигатель.
  2. Двигатель, работающий на холостом ходу, стал нестабильным. Мотор может быть тройным, при этом скорость может увеличиваться и уменьшаться.
  3. В целом снизилась мощность силового агрегата. Когда вы нажимаете педаль газа, автомобилю требуется больше времени для разгона. Этот симптом особенно заметен при движении в гору. Также при нажатии на педаль газа могут наблюдаться провалы — водитель давит на газ, но эффекта от этого нет.
  4. Увеличился расход топлива. Конечно, определить такую ​​неисправность без счетчика расхода топлива будет проблематично. Но если вы привыкли заправлять определенное количество топлива на определенный пробег, то вы тоже можете узнать этот знак (автор видео — канал Auto_Repair).

Все эти симптомы, как было сказано выше, являются косвенными, так как могут проявляться и при других неисправностях. Например, если забился топливный фильтр или подошел к концу срок его службы.Также такие признаки появляются в результате износа свечей зажигания или высоковольтных проводов. Поэтому, если вы столкнулись с такой проблемой, то в первую очередь следует произвести, убедиться, что на них нет нагара, а также проверить армированные провода. Бывает, что один из проводов просто плохо подключен к свече, либо сломан, либо изношен.

Проверка МН своими руками

Существует несколько вариантов проверки устройства своими руками в домашних условиях, мы рассмотрим самый простой.

Для проведения самостоятельной диагностики необходимо знать, за что отвечают провода, подключенные к модулю:

  • красно-синий — обеспечивает питание устройства напряжением 12 В;
  • коричневый провод — это масса, обычно подключается к кузову автомобиля;
  • бело-синий — подключается к свечам первого и четвертого цилиндров;
  • красно-серый провод подключается к свечам зажигания второго и третьего цилиндров.

Схема модуля ВАЗ

Для начала нужно проверить своими руками, что все импульсы поступают на устройство зажигания 2112:

  1. Прежде всего нужно выключить зажигание и отсоединить разъем.
  2. Далее ключ в замке нужно установить в положение I.
  3. Теперь вам нужен коммутируемый вольтметр, его нужно подключить к минусовой клемме аккумулятора.
  4. Со вторым щупом, то есть плюсом, нужно найти на разъеме контакт 12 вольт.
  5. При подключении к управляющему контакту стрелка на тестере покажет почти 0.
  6. Если стартер заработает, параметры могут увеличиться, но при этом они будут не более 0.7 вольт. Обратите внимание, что уровень напряжения на обоих управляющих контактах должен быть одинаковым.

Есть еще один вариант проверки — можно диагностировать работоспособность модуля с помощью коммутируемого омметра. В данном случае имеется в виду указательный тестер, а не цифровой. Сначала нужно подключить щупы устройства к контактам 1 и 4 модуля, а затем к контактам 2 и 3. В итоге диагностика должна показать тот же результат.

Обратите внимание, что в зависимости от производителя эти параметры могут отличаться:

  • для приборов производства АТЕ-2 под номером 3705010-02 этот параметр должен быть порядка 5-6 кОм;
  • для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если полученные показатели отличаются от описанных выше, то модуль необходимо заменить. Учтите, что индуктивность катушек, установленных внутри МЗ, достаточно велика, соответственно при подключении омметра может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем одновременно прикасаться к выводам щупов (автор видео — ВЧ Автоэлектрик).

Инструкция по замене модуля

Если проверка модуля зажигания ВАЗ 2112 показала, что прибор требует замены, то можно поменять МЗ своими руками.

Процесс замены выглядит так:

  1. Сначала отключите питание в бортовой сети, для этого нужно просто отсоединить минусовую клемму от АКБ. Многие автолюбители пренебрегают этим шагом, хотя на самом деле он очень важен. Если не отсоединить аккумулятор, это может вызвать короткое замыкание из-за влаги или других внешних воздействий во время ремонта. А если это произойдет, то есть вероятность, что придется полностью менять проводку в машине.Итак, чтобы сбросить клемму с АКБ, нужно просто отвернуть болт, фиксирующий ее, гаечным ключом.
  2. Сделав это, вам нужно будет отсоединить от модуля все высоковольтные провода, подключенные к модулю. При этом нужно запомнить их расположение, чтобы при установке случайно не перепутали, что, опять же, может быть чревато для всей системы в целом.
  3. После выполнения этих действий потребуется отсоединить разъем с проводами от самого устройства.Для этого возьмитесь рукой за блок и нажмите на защелку, с помощью которой он крепится — крепление находится внизу, рукой это чувствуется. Сделав это, вам нужно будет снять блок и отложить его в сторону, чтобы он не мешал вам в дальнейшем.
  4. Итак, теперь у вас есть два пути — демонтировать устройство вместе с креплением или снять его отдельно. Первый вариант обычно актуален в тех случаях, когда помимо замены МЗ нужно выполнить другие ремонтные действия, например, добраться до сливного отверстия антифриза своего блока цилиндров.Конечно, будет удобнее демонтировать модуль отдельно, но тогда доступ к другим частям и элементам будет закрыт. Для демонтажа потребуется своими руками открутить гайки, которыми устройство крепится к кронштейну.
    В зависимости от автомобиля гайки могут быть разными, например, они могут быть выполнены в виде шестигранных шпилек. Если так, то для их откручивания понадобится шестигранник. В любом случае, открутив гайки, необходимо демонтировать модуль с посадочного места.
  5. Процедура установки нового модуля выполняется аналогично, только в обратном порядке.При подключении своими руками будьте осторожны и обязательно правильно подключите все провода, которые подключаются к модулю от свечей зажигания. Если на этом этапе вы перепутаете номера цилиндров на высоковольтных кабелях, силовой агрегат может работать некорректно или вообще не запуститься.

Фотогалерея «Замена MH своими руками»

Цена вопроса

Стоимость устройства напрямую зависит от производителя. Например, цена на новый МЗ от производителя СОАТЭ составляет около 1700 рублей.У производителя BOSCH модуль будет стоить около 2 тысяч рублей, у General Motors — около 5 тысяч рублей.

Часто при выходе из строя модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 есть альтернативный способ — ремонт. Без должных знаний автоэлектрика, конечно, будет тяжело. Эта статья по мере возможности расскажет, как отремонтировать модуль зажигания своими руками.

Модуль зажигания

Прежде чем приступить к ремонту модуля зажигания, стоит разобраться, из чего он состоит. Итак, рассмотрим конструкцию этого элемента:

  1. Две катушки зажигания, генерирующие импульс высокого напряжения.
  2. Двухканальный переключатель.

Если есть проблемы с работой модуля зажигания, на то есть причины. Стоит предупредить, что при данной неисправности не загорится контрольная лампа «Check Engine»: остановка двигателя, пропадание искры, перебои в работе силового агрегата и прочее.

Для диагностики и ремонта требуются базовые знания не только по обычной электрике, но и по принципам работы автоэлектрики.Также для успешного процесса потребуются навыки использования цифрового мультиметра.

Ремонтный процесс

Часто импульс высокого напряжения теряется в цилиндрах 2 и 3 … Итак, чтобы приступить к ремонту модуля зажигания, вам, конечно же, потребуется его демонтировать. Для этого отключите высоковольтные провода и открутите сам узел от креплений. Когда подготовительные операции завершены, можно переходить непосредственно к процессу ремонта:

  1. Отрываем алюминиевую пластину.


    Откройте алюминиевую пластину отверткой

  2. Внутренний мир модуля зажигания довольно богат и сложен, на первый взгляд, но все намного проще. После вскрытия видна печатная плата в силиконе. Снимаем этот герметик. Алюминиевые провода, которые подключаются к контактам разъемов и катушек, сломаны.


    Открытие крышки

  3. Разбираем компьютерную мышь, а точнее нужны только ее многожильные провода.Так же убираем с платы все соединения.


    Схема пайки проводов и расположение элементов на платах

  4. В схему модуля зажигания входят два переключателя L497D1 и два транзистора типа BU931, которые считаются достаточно мощными. Паяем все специальным флюсом для алюминия.


    Схема модуля зажигания в сборе

  5. Первым делом припаяем провода прямо к плате. Но припаять проводку к коллекторам транзисторов гораздо сложнее, так как при изготовлении они покрываются специальным металлом.Этот материал сложно паять. Сначала снимаем с металла верхний слой. Перед пайкой, чтобы тепло не расщеплялось, нужно поставить пластину на плиту и нагреть до 180 градусов Цельсия.
  6. Теперь припаиваем провода к контактному модулю. Провод должен быть как можно короче.
  7. Чтобы изолировать место пайки контакта, покрываем его лаком. Можно использовать для ногтей.
  8. Проверяем готовый продукт на работоспособность.


    Модуль зажигания в сборе

Видео о ремонте модуля зажигания на ВАЗ-2112

Видеоматериал расскажет о ремонте модуля зажигания, а также о том, как снять его с автомобиля.

выводы

Как оказалось, отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно иметь базовые знания по электронике и уметь держать паяльник в руках, остальное — дело техники.

Замена радиатора кондиционера своими руками

Сегодня сложно представить современный автомобиль импортного и даже отечественного производства без систем климат-контроля или кондиционирования.В первых иномарках, которые только начали продаваться на территории России, наличие кондиционера считалось роскошной и дополнительной опцией, за которую приходилось много платить. Обслуживание климатической системы тоже вылетело владельцу в серьезную сумму. Причем неважно, что налажено — умный климат или обычный кондиционер.



Сегодня ситуация немного изменилась — отечественные автомобили оснащены этими системами даже в базовой комплектации.Но, как говорится, нет ничего вечного. Кондиционеры рано или поздно выходят из строя. Чаще всего требуется ремонт компрессора, заправка, замена радиатора кондиционера. Отремонтировать систему кондиционирования можно в сервисе, а можно сделать самому. Давайте узнаем, как это сделать.

Типичные неисправности автомобильных кондиционеров

Что такое современный автомобильный кондиционер? Это климатическая система, обеспечивающая холодный воздух и охлаждение салона. Это устройство работает благодаря хладагенту, движущемуся в замкнутой системе.Независимо от марки автомобилей и их рыночной стоимости, конструкция кондиционеров для всех автомобилей одинакова, за исключением лишь незначительных элементов. Принцип работы системы всегда один и тот же. Несмотря на совершенство и простоту этого климатического устройства, кондиционеры иногда ломаются, и тогда требуется ремонт, в том числе замена радиатора кондиционера. Рассмотрим самые частые поломки.



Неисправности компрессора

Основным фактором, по которому владелец понимает, что компрессор вышел из строя, является значительный шум при работе и пятна масла на поверхности устройства.Эта проблема часто возникает, если по какой-либо причине в системе было сброшено давление и хладагент попадает в атмосферу. Компрессоры выходят из строя также из-за износа или ослабления натяжения приводного ремня. Другая система выходит из-за попадания грязи. Часто компрессор выходит из строя из-за проблем с электрикой.

Конденсатор

Функция этого компонента заключается в охлаждении хладагента, необходимого для понижения температуры воздуха. Если этот элемент слишком грязный, значит, система не работает эффективно.В результате кондиционер выключится. Очистить конденсатор необходимо срочно, иначе через время радиатор кондиционера потребуется замена. Это удовольствие не из дешевых. К тому же из-за перегрева значительно повышается давление в системе.

Испаритель

Если наблюдается снижение работоспособности климатического устройства, сырость в салоне и неприятный запах, то здесь проблему нужно искать в испарителе. Причина неисправностей очень проста — начались коррозионные процессы из-за загрязнения или засорения сливной трубы.

Работа с радиатором кондиционера

Именно эта деталь чаще всего после компрессора является причиной неработающей системы. Радиатор может быть забит или поврежден. Восстановить его работу может помочь простая чистка и стирка. В запущенных случаях — только замена радиатора кондиционера.

Радиаторная система в каждой конкретной марке автомобиля устанавливается и фиксируется по-разному. Одни автопроизводители монтируют этот элемент за радиатором системы охлаждения двигателей, другие — перед.Осторожно нужно относиться к трубкам, ведущим к конденсатору или радиатору — на них есть специальная изоляция, которую лучше не снимать, а уж тем более постараться повредить. Дело в том, что достать его практически невозможно, а вернуть обратно очень сложно.



Замена радиатора кондиционера своими руками предполагает снятие детали. Нередко на большинстве марок автомобилей разборка производится в днище автомобиля. Это очень удобно — чтобы снять радиатор, не нужно разбирать половину машины.

Как снять радиатор кондиционера

Первым делом нужно демонтировать защиту мотора. На многих иномарках также необходимо снимать передний бампер, а также решетку радиатора. Есть модели автомобилей, где радиатор кондиционера снимается только сверху — для этого нужно открутить оптику и решетку радиатора. Поскольку процесс снятия в каждой машине осуществляется по-разному, рассмотрим наиболее популярные автомобили и алгоритм демонтажа конденсатора.

«Форд Фокус»

Кондиционер в этих автомобилях — довольно тонкое устройство, требующее ухода, контроля правильной эксплуатации и регулярного обслуживания.Внешний блок устройства представляет собой радиатор с кулером, который расположен спереди под капотом.

Радиатор — хрупкая деталь. Даже малейшее повреждение может привести к утечке хладагента. В этом случае кондиционер не сможет выполнять свои задачи, и хозяину заменит радиатор кондиционера (Ford Mondeo не исключение).

Для замены или ремонта обязательно нужно снять радиатор. Всю процедуру можно сделать своими руками.Как показывает практика, на это уходит около 40 минут. Для демонтажа радиатора понадобится обычный набор инструментов автолюбителя. В первую очередь автомобиль следует поднять с помощью подъемника. Далее снимаем крепление и получаем фары. Затем фигурной отверткой снимаются защелки пластиковых деталей и решетка радиатора, которые могут перекрыть путь к конденсатору. Теперь осталось только снять решетку. На следующем этапе выключите трубки, расположенные слева, ключом «13» и слейте хладагент.



Теперь замена радиатора кондиционера начинается непосредственно (аналогично ремонтируется Ford Focus 2) и начинается с разборки. Деталь держится на петлях, две нижние из которых снабжены защелками. Сверху и снизу радиатор приклеен к вставкам из пенопласта. Если потянуть деталь вверх, поролон просто порвется. Дотянуться до конденсатора рукой невозможно. В автосервисе работают именно так — верхний слой поролона можно отклеить, а потом снова приклеить.Далее радиатор можно просто снять, а вместо него установить новый и наслаждаться комфортом в машине.

Opel

Замена радиатора кондиционера Opel практически ничем не отличается от аналогичной операции на автомобиле Ford. Первым делом снимаем бампер. Снимается просто. Машины необходимо поднимать на подъемник или устанавливать на домкрат — это удобнее делать со стороны водителя.



Бампер держится на четырех винтах — два из них расположены в арках передних колес.Специальные бамперы под днищем также удерживают бампер. Но это еще не все — бампер прижимается к кузову решеткой радиатора. Он крепится на трех винтах и ​​дополнительно удерживается на бампере пластиковыми фиксаторами.

Итак, бампер снят, и автовладелец увидит крепеж радиатора. Два из них, которые находятся слева, удерживают конденсатор. Также нужно открутить два крепежа справа. Эти крепления могут окислиться, поэтому рекомендуется использовать дополнительные инструменты. После снятия можно установить новую деталь.

Приора

На автомобиль данной модели производитель устанавливает различные системы кондиционирования. Часто конденсатор находится в том же блоке, что и радиатор отопителя. Рассмотрим, как своими руками заменить радиатор печки с кондиционером.



На первом этапе снимаются резиновые уплотнители с накладок на лобовое стекло. Затем снимают звукоизоляцию — некоторые винты оказываются в очень неудобных местах. Но если проявить терпение, все обязательно получится.Затем снимите поролоновую подушку с форсунок системы. Теперь можно демонтировать пластиковую крышку радиатора — для этого нужно открутить три винта, которые ее держат. Далее снимаем трубы. Полностью сливать охлаждающую жидкость не нужно. Форсунки должны быть закрыты.

Затем заменяется радиатор. «Приора» с кондиционером быстро ремонтируется. Все операции займут около 1,5 часов. При демонтаже не торопитесь, чтобы случайно не повредить что-то важное.

Шевроле Нива

Замена радиатора (Шевроле Нива с кондиционером) осуществляется следующим образом.Первым делом нужно слить антифриз — необходимо, чтобы он выходил полностью. Для этого подуйте в расширительный бачок. Далее снимаем клемму массы с АКБ, производим демонтаж бардачка. После этого центральная консоль снимается вместе с магнитолой.



На следующем этапе отламываются панели кузова с каждой из передних стоек. Также снята декоративная панель с центральной консоли на стороне ратника, отключена комбинация приборов.Необходимо ослабить крепления панели, там, где находится рычаг переключения передач, и полностью открутить два винта, которые находятся ближе всего к панели. Затем снимается крышка рулевой колонки, а вместе с ней откручиваются подрулевые переключатели, болты крепления панели. Снимаем ручки климатической системы, демонтируем блок управления отопителем. Далее откручивается рулевая колонка и опускается на водительское сиденье. После этого можно снимать воздуховоды за торпедой, снимать все тросы, каркас панели приборов.Затем открутите болты, удерживающие металлический каркас панели, и снимите ее.

Далее будут видны кожухи испарителя и радиатора печки. Они подключены — их нужно отключить. После успешной замены элемента сборку необходимо проводить в обратном порядке.

Итак, мы узнали, как заменить радиатор кондиционера своими руками.

Автомобильный портал

Автомобильный портал

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
