Приборная панель на ниву 21214 тюнинг

©Иван Скрыдлов (aka Aktuator) 2005

Задача установить на автомобиль ВАЗ 21214 двухокошечную комбинацию приборов от модели ВАЗ 2110 ,VDO.

Для начала была снята штатная комбинация приборов, переписаны цвета проводов в БЕЛОМ и КРАСНОМ разъемах и установлено их назначение (см. соответствующие таблицы).
Следующим шагом было составление таблицы перекоммутации проводов в разъемах для новой комбинации приборов. Она находится ниже в тексте.

Одной из сложностей было подключение всех индикаторных ламп, специфичных для Нивы и отсутствующих в «десятке». А это: блокировка дифференциала, обогрев стекла, задние противотуманные фонари (для двух последних позиций было решено ограничиться индикацией на самих кнопках). И наоборот, подключение ламп и датчиков, имеющихся в «десятке» и отсутствующих в Ниве (указатели поворотов, датчик скорости, датчик температуры окружающей среды). Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотов были проведены дополнительные провода от кнопки аварийной сигнализации. И по одному проводу было проведено для датчика температуры окружающей среды, закрепленного между левой фарой и радиатором охлаждения. Сигнал от датчика скорости был взят из восьми контактного разъема дополнительного жгута зажигания. И, наконец, через дополнительную колодку с предохранителем 5 А был подведен постоянный плюс от клеммы 30 . Взят этот самый плюс с толстого розового провода, идущего от генератора к замку зажигания.

Очень сложно было вытаскивать провода из белой и красной колодок. Дело в том, что помимо фиксаторов на клеммах обжатых на концах проводов, в колодках имелись так же отлитые при их производстве пластиковые фиксаторы. Поэтому, чтобы вытащить клеммы, нужно было одновременно нажимать на оба фиксатора, да еще и за провод тянуть. В общем, очень не хватало третьей руки.

С закреплением проблем не возникло, поскольку, конструктивно, посадочные места для крепления обеих комбинаций приборов абсолютно идентичны.

К недостаткам сделанной работы можно отнести чуть более широкую видимую часть у «ВДОшной» комбинации, чем у штатной накладки. Из-за этого, чтобы увидеть крайние лампы в нижнем ряду, нужно слегка приблизить голову вперед по ходу автомобиля. Кроме того, между накладкой и верхними углами комбинации приборов, образовались небольшие зазоры. Впрочем, механическая доработка в поставленную задачу не входила, клиент остался доволен, а последний недостаток – несоответствие показаний «датчика уровня топлива» реальным остаткам топлива в баке в связи с иной геометрической формой последнего, надеюсь, в ближайшее время буден устранен.

Работа производилась в течение нескольких дней, по мере появления окон между клиентами и заняла около трех-четырех часов времени.

Распиновка разъема приборной панели 21214

Белая колодка (Х 1 ) Красная колодка (Х 2 )
1 Пусто 1 Пусто
2 Контрольная лампа дальнего света 2 К клемме « 15 » замка зажигания
3 К габ. освешению (контрольная лампа) 3 Низковольтный вход тахометра
4 К клемме « 15 » замка зажигания 4 К регулятору освещения приборов
5 К выключателю аварийной сигнализации 5 Высоковольтный вход тахометра
6 К выходу «D» генератора 6 Корпус (масса)
7 Пусто 7 К клемме « 50 » замка зажигания (стартер)
8 Контрольная лампа ПТФ 8 К выключателю стояночного тормоза
9 Контрольная лампа обогрева стекла 9 Пусто
10 Check Engine 10 К лампе резерва топлива
11 К датчику уровня топлива 11 К датчику блокировки дифференциала
12 Check Engine 12 К датчику давления масла
13 К датчику указателя температуры ОЖ 13 К датчику уровня тормозной жидкости

Цветовая маркировка проводки 21214 .

Подключение проводов к панели 21214
Белая колодка Красная колодка
1 – Пусто 1 ‑Пусто
8 Оранж-черный 2 Зелено-черный 8 Розово-черный 2 Оранжевый
9 2 Зелено-красных 3 Желтый
9
Пусто 3 Коричнево-красный
10 Черно-белый 4 Оранжевый 10 Серо-красный 4 Белый
11 Розово-красный 5 Сине-белый 11 Серый 5 Коричневый
12
6
Коричнево-белый 12 Серо-голубой 6 Черный 13 Зеленый 7 13 Розовый 7 Красно-синий

Доработка проводки 21214 для установки VDO

Перестановка выводов в белом разъеме

Было Стало Цвет
1 Пусто Корпус (масса) Черный (дополнительно)
2 Контрольная лампа дальнего света Низковольтный вход тахометра Коричнево-красный
3 Контрольная лампа габаритов Высоковольтный вход тахометра Коричневый
4 К клемме « 15 » замка зажигания К клемме « 30 » замка зажигания дополнительный от кл. « 30 »
5 К выключателю аварийки К датчику указателя ТОЖ зеленый
6 К выводу «D» генератора Контрольная лампа габаритного света желтый
7 Пусто Подсос (карб. модели) Серый
8 Контрольная лампа ПТФ Лампа «Сheck Еngine» черно-белый
9 Контрольная лампа обогрева стекла К клемме « 15 ″ замка зажигания голубой
10 Лампа «Сheck Еngine» К клемме « 15 ″ замка зажигания Оранжевый
11 К датчику уровня топлива К «ВК» стояночного тормоза розово-черный
12 Лампа «Сheck Еngine» К выводу «D» генератора коричнево-белый
13 К датчику указателя ТОЖ К датчику давления масла
серо-голубой

Перестановка выводов в красном разъеме

Было Стало Цвет
1 Пусто К датчику температуры воздуха Дополнительный
2 К клемме « 15 » замка зажигания К клемме « 15 » замка зажигания Оставить
3 Низковольтный вход тахометра Корпус (Масса) Черный
4 К регулятору освещения приборов К регулятору освещения приборов Оставить
5 Высоковольтный вход тахометра К правым указателям поворотов Голубой
6 Корпус (масса) К левым указателям поворотов Голубой-черный
7 К клемме « 50 » замка заж. (стартер) К датчику уровня тормозной жидкости Розовый
8 К выключателю стояночного тормоза К маршрутному компьютеру
9 Пусто К выходу датчика скорости Дополнительный
10 К лампе резерва топлива К датчику уровня топлива Розово-красный
11 К датчику блокировки дифференциала К дальнему свету Зелено-черный
12 К датчику давления масла К выкл. аварийной сигнализации Сине-белый
13 К датчику уровня тормозной жидкости К клемме « 50 » замка зажигания (стартер) Красно-синий

Желтым цветом выделены дополнительные провода.

Тарировка Датчика Уровня Топлива от ЭБН 2112 ,
установленного на ЭБН от Нивы.

©Иван Скрыдлов AKA Aktuator, Москва – Люберцы, пятница, 29 июля 2005 г.

Первым делом был полностью опустошен топливный бак, специально не заправляемый топливом несколько дней.

Для этого были использованы:

1 . Пустая пластиковая прозрачная канистра, со сделанной отметкой 5 и 10 литров.
2 . Мерный стакан на 1000 мл.
3 . Негодная, полностью укомплектованная топливная рампа в качестве переходника между бензопроводом а/м и длинным шлангом, вставленным в канистру из п. 1 .

4 . Проволочная перемычка в диагностическом разъеме для включения ЭБН.

Далее были последовательно отмеряны и залиты в топливный бак следующие количества бензина, с учетом того, что полный бак данного а/м ВАЗ 21124 вмещает 42 литра:

1 . 7 , 0 литров – резерв. Сопротивление ДУТ составило 162 , 0 Ом.
2 . 3 , 5 литра до ¼ бака -//- 137 , 1 Ом.
3 . 10 , 5 литра до ½ бака -//- 75 , 0 Ом.
4 . 10 , 5 литра до ¾ бака -//- 24 , 5 Ом.
5 . 10 , 5 литра до полного бака -//- 1 , 1 Ом.

Затем, эти же значения сопротивлений, были последовательно выставлены на другом датчике подключенному к другой такой же комбинации приборов, лежащей на столе вместе с компьютером.

И, наконец, в программе «VDO research» методом последовательного приближения были подобраны значения, при которых при заданных положениях ДУТ, стрелка вставала бы в необходимое положение.

Сначала я ничего не мог понять. Какое бы значение я не изменял, либо стрелка оставалась на месте, либо появлялась неравномерность характеристики, либо не доставала до нужного места ни при каких значениях. Только после того как я изменил сразу два соседних значения, дело пошло.

3 C 100 % не исп. 07
3 D 100 % 05
3 E 75 % 1 B
3 F 50 % 4 F
40 25 % 7 A
41 Красная зона 8 A
42 0 % E 5

0 % не тарировалось по просьбе владельца.

При тарировке двух соседних точек они частично влияют друг на друга. Как только два соседних значения точно выставлены, влияние на них остальных, выше или ниже исчезает. Случайно заметил, что значения по адресам с 43 по 49 так же позволяют влиять на положение стрелки. Будет досуг, попробую выяснить точнее.

Жаль, конечно, что эта замечательная программа не позволяет посмотреть значения АЦП. Или просто команду надо знать волшебную. Возможно, все могло быть гораздо проще.

Тем, кто дочитал до конца – бонус в виде готовой прошивки панели. Качать здесь . Прошивка для двухокошечной панели VDO, ДУТ от 10 -го семейства, установлен на БН Нивы.

Нива 4х4 выпускается более 39 лет и за это время интерьер отечественного внедорожника практически не изменился. Однако, сделать салон автомобиля более комфортным можно при помощи различных доработок. Например, установить на Ниву более современный щиток приборов от ВАЗ 2110.

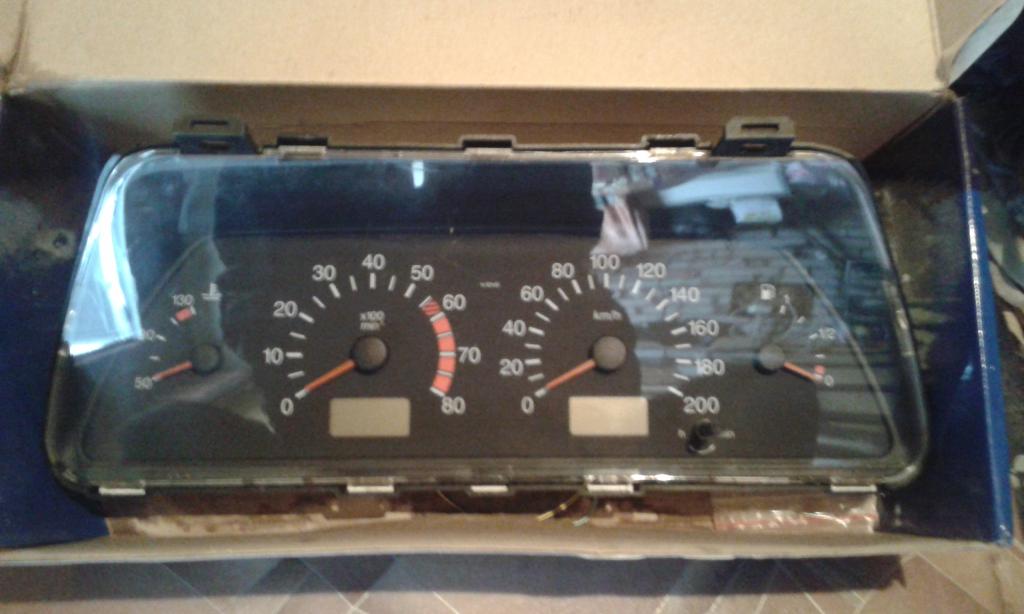

Потребуется: панель приборов VDO с каталожным номером 21150-3801010, накладка комбинации приборов (артикул: 21214-5325124-00), датчик скорости, для карбюраторной Нивы нужен еще датчик уровня бензина от инжекторной, клеммы «мама» не менее 8 шт, провод 0,75 около 10 м.

Снимаем старую приборную панель. Белая и красная колодки нового щитка приборов имеют другую распиновку (см. схема панели Нивы), поэтому главная задача переподключить провода в нужном порядке.

Для быстроты подключения можете воспользоваться этими таблицами (нумерация указана на фото выше):

Номер белой колодки Старая панель Новая панель Цвет
1 Пусто Корпус (масса) Черный (дополнительно)
2 Контрольная лампа дальнего света Низковольтный вход тахометра Коричнево-красный
3 Контрольная лампа габаритов Высоковольтный вход тахометра Коричневый
4 К клемме "15" замка зажигания К клемме "30" замка зажигания дополнительный от кл."30"
5 К выключателю аварийки К датчику указателя ТОЖ зеленый
6 К выводу "D" генератора Контрольная лампа габаритного света желтый
7 Пусто Подсос (карб. модели) Серый
8 Контрольная лампа ПТФ Лампа "Сheck Еngine" черно-белый
9 Контрольная лампа обогрева стекла К клемме 15 замка зажигания голубой
10 Лампа "Сheck Еngine" К клемме 15 замка зажигания Оранжевый
11 К датчику уровня топлива К "ВК" стояночного тормоза розово-черный
12 Лампа "Сheck Еngine" К выводу "D" генератора коричнево-белый
13 К датчику указателя ТОЖ К датчику давления масла серо-голубой
Номер красной колодки Старая панель Новая панель Цвет
1 Пусто К датчику температуры воздуха Дополнительный
2 К клемме "15" замка зажигания К клемме "15" замка зажигания Оставить
3 Низковольтный вход тахометра Корпус (Масса) Черный
4 К регулятору освещения приборов К регулятору освещения приборов Оставить
5 Высоковольтный вход тахометра К правым указателям поворотов Голубой (Дополнительный)
6 Корпус (масса) К левым указателям поворотов Голубой-черный (Дополнительный)
7 К клемме "50" замка заж. (стартер) К датчику уровня тормозной жидкости Розовый
8 К выключателю стояночного тормоза К маршрутному компьютеру
9 Пусто К выходу датчика скорости Дополнительный
10 К лампе резерва топлива К датчику уровня топлива Розово-красный
11 К датчику блокировки дифференциала К дальнему свету Зелено-черный
12 К датчику давления масла К выкл. аварийной сигнализации
13 К датчику уровня тормозной жидкости К клемме "50" замка зажигания (стартер) Красно-синий

В зависимости от года выпуска Нивы цвет проводов может меняться, поэтому по возможности пользуйтесь мультиметром. Также Вам может пригодиться визуальная схема подключения нового щитка приборов:

Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотников следует проложить дополнительные провода от кнопки аварийки. Остаются не задействованы провода подогрева заднего стекла (зелено-красный), задних противотуманок (оранжево-черный) и поворотников (голубо-белый).

Устанавливаем и подключаем датчик скорости (распиновка датчика есть на его штекере). Плюсовой провод от датчика скорости подцепляем на верхний левый блок предохранителей, минус берем со шпильки, которая держит панель. А сигнальный провод выводим к щитку приборов.

Стоит отметить, что после установки комбинации приборов от ВАЗ 2110 VDO с двумя окнами мы не только получаем более современный интерьер внедорожника, но и возможность выводить на панель температуру наружного воздуха, часы и вольтметр.

Кстати, а вы знаете, как сделать тюнинг панели ВАЗ 2110? Например, установить накладку , колодцы или затонировать !

СУПЕР СКИДКА -36% + БЕСПЛАТНАЯ ДОСТАВКА Комбинация электронных приборов Gamma GF 616 предназначена для установки на ВАЗ 21213-214 с 2009 года выпуска. Специально для установки на автомобили НИВА 4х4 в комплектацию входит кнопка управления основными параметрами встроенного бортового компьютера.

Данный переходник необходим для подключения подруливого переключателя. Используется для управления комбинацией приборов FLASH X3.

Электронная комбинация приборов со встроенным бортовым компьютером предназначена для установки на автомобили ВАЗ 21214, 21218, 2131 Нива ( Lada Niva ). Не подходит на рестайлинговую Ниву, с комбинациями приборов от ВАЗ 2115 (Лада Самара 2).

СУПЕР СКИДКА -39% + БЕСПЛАТНАЯ ДОСТАВКА Специально для любителей светодиодных приборных панелей группа компаний «FERRUM» подготовила новую комбинацию приборов GF 616 Шевроле Нива, в которой постарались учесть все замечания пользователей GF 615 и GF 618.

Комбинация электронных приборов «FLASH X3» предназначена для установки на легковые автомобили семейства Шевроле Нива (ВАЗ 2123, Ваз 2110 -11 -12 (с панелью приборов старого образца), Ваз 2113-14-15. Совместима со всеми типами ЭБУ (кроме GM).Также работает с электронной педалью газа. FLASH предлагает революционный подход к отображению показаний спидометра и тахометра. Электронная комбинация приборов имеет встроенный бортовой компьютер.

Специально для любителей светодиодных приборных панелей группа компаний «FERRUM» подготовила новую комбинацию приборов GF 616, в которой постарались учесть все замечания пользователей GF 615 и GF 618.

Комбинация приборов GF 610SL для ВАЗ 2113/2114/2115 (Лада Самара 2), Нива 4х4 (ВАЗ 21214/2131) и ВАЗ 2110/2111/2112 (старая панель). Совместима с контроллерами: BOSCH M1.5.4/MP7.0/M7.9.7/17.9.7, Январь 5.1/VS 5.1/7.2/M7.3 (Евро-3)/M74

Устанавливается на и Нива 4х4. Совместима с контроллерами: BOSCH M1.5.4, M7.9.7, M17.9.7, Январь 5.1, VS 5.1, 7.2, "Ителма" ("Автэл") M73, M74. Данный прибор снабжен вертикально ориентированным ЖК-дисплеем для просмотра параметров и диагностики систем автомобиля. А встроенная функция “автосвет”, автоматически подстроит режим подсветки на ночной или дневной при изменении освещенности, что сделает Вашу поездку еще комфортней.

Альтернативные электронные комбинации приборов со встроенным бортовым компьютером включают в себя контрольные приборы автомобиля:

  • электро-спидометр и тахометр,
  • указатель уровня топлива и температуры охлаждающей жидкости,
  • контрольные и сигнальные лампы,
  • дисплей счетчика суммарного пробега с часами.

Бортовой компьютер, встроенный в комбинацию — своевременно оповестит о перегреве двигателя, или недопустимом напряжении бортовой сети, подскажет о необходимости прохождения ТО, поможет расшифровать и удалить ошибки из памяти контроллера.

Так же установленная ЭКП — это не только красиво и красочно, но и очень удобно, ведь когда все перед глазами не нужно отвлекаться от дороги, достаточно перевести глаза чуть ниже. Электронная приборная комбинация — это качественное дополнение облика вашего салона.

Тюнинг салона Нивы и Шевинивы

Цена:
от: до:

Выберите категорию:
Все ТЮНИНГ УАЗ ТЮНИНГ НИВЫ И ШЕВРОЛЕ НИВЫ» Блокировки» Внешний тюнинг» Диски» Дисковые тормоза» Кронштейны и фаркопы» Кузов» Поворотные кулаки» Подвеска, Лифт-комплекты» Полиуретановые проставки» Рулевое управление» Бамперы силовые, багажники» Трансмиссия» Тюнинг салона» Электрооборудование ТЮНИНГ ГАЗ СОБОЛЬ 4Х4 АККУМУЛЯТОРЫ И АКСЕССУАРЫ БАГАЖНИКИ ЭКСПЕДИЦИОННЫЕ, ЛЕСТНИЦЫ, РЕЙЛИНГИ БАКИ ТОПЛИВНЫЕ БАМПЕРЫ СИЛОВЫЕ, ПОРОГИ И КОМПЛЕКТУЮЩИЕ СИЛОВОЕ ОБОРУДОВАНИЕ ARB БЛОКИРОВКИ БОДИЛИФТ (ЛИФТ КУЗОВА) БОКСЫ БАГАЖНЫЕ НА КРЫШУ ДИСКИ КОЛЕСНЫЕ И АКСЕССУАРЫ ДИСКОВЫЕ ТОРМОЗА ДОМКРАТЫ ЗАЩИТНЫЕ КЕЙСЫ ЗАЩИТА СИЛОВАЯ КАНИСТРЫ ЭКСПЕДИЦИОННЫЕ КОЛЕСНЫЕ МУФТЫ (ХАБЫ) КОМПРЕССОРЫ И ПНЕВМОСИСТЕМЫ КОНСОЛИ ПОТОЛОЧНЫЕ КУНГИ И АКСЕССУАРЫ ДЛЯ ПИКАПОВ ЛЕБЕДКИ И АКСЕССУАРЫ К НИМ ПОДВЕСКА, ЛИФТ-КОМПЛЕКТЫ ПРОСТАВКИ ДЛЯ УВЕЛИЧЕНИЯ КЛИРЕНСА РАСШИРИТЕЛИ КОЛЕСНЫХ АРОК РУЛЕВОЕ УПРАВЛЕНИЕ РУЛЕВЫЕ ДЕМПФЕРЫ И СТАБИЛИЗАТОРЫ СВЕТ ДОПОЛНИТЕЛЬНЫЙ СИНТЕТИЧЕСКИЙ ТРОС СНЕГОУБОРОЧНЫЕ ОТВАЛЫ СТРОПЫ, ТРОСЫ СЭНД-ТРАКИ ТОВАРЫ ДЛЯ АВТОТУРИЗМА УНИВЕРСАЛЬНЫЕ КРЕПЛЕНИЯ ФАРКОПЫ и КОМПЛЕКТУЮЩИЕ ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ ШИНЫ ДЛЯ ВНЕДОРОЖНИКОВ ШНОРКЕЛИ ШТУРМАНСКОЕ ОБОРУДОВАНИЕ ЭЛЕКТРООБОРУДОВАНИЕ ПОДАРОЧНЫЕ СЕРТИФИКАТЫ

Производитель:
Все4REVO4WD SYSTEMS4x4sportAfcarfiberAfcarfiber (Турция)ALPHA (Тайланд)Amada XtremeARBArgus AnalyzersAVMBerkutBFGoodrichBiltemaBontyreBRCBUSHWACKER (США)CARRYBOYCHAMPIONChinaCM WinchCOME UPComforserCOOPERCORTLANDCSS (Турция)CSTDAKDarrDekaDelphiDelta(Германия)DuracellDynamica RopesEatonEGR (Австралия)End of The Road, Inc. EXIDEExpertDetalEXTANGFalconFARM JACKFatonFederalFlex LineGarminGOODYEARGT RadialHELLAHF DifferentialHi-liftIkon (Канада)INTERCOIRONMANJoker4x4K&KKAYMARKDT, РоссияKeko (Бразилия)KEMEIKing CobraKramcoKumhoKumho (Южная Корея)LAPTERLF WorksLightforceLinextras (Португалия)LOKKALongtengLS WheelsLUKMag LiteMarshalMaster-WinchMATECMaxlinerMAXTRAXMAXXISMechanix WearMetecMICKEY THOMPSONNankangNokian TyresOff-Road-WeelsOJ, РоссияOld Man EmuOPTIMAOptima BatteryORCIARIOTSOUTBACKPDWPirelliPitbul TiresPOWERFULProCompPROFORM (НОВАЯ ЗЕЛАНДИЯ)ProlightPT Group, ТольяттиQuattroRacing WheelsRALEX-TUNINGRanchoredBTRReplicaRivalROAD RANGER (Германия)Roll-N-Lock (США)RotopaxRuggedliner(США)RUNVARUSSACHSSAESAFARISAMMITR (Тайланд)SilverstoneSIMEXSJS (Тайланд)Sky-ComSM PowerSmittybiltStarcoSTARLEDSteelStaffSUPERSTONESuperwinchT-MAXTCC-tuningTecMateTELAWEITerratripTingerTopUp (Тайланд)TOPXENTorbikTough DogToyo (Япония)TplusTRIFFID TRUCKSTroffixTruXedoUFLEXUnielVAL-RACING, РоссияVFM-BosalVIAIRvnedorozhnik73. ruVoyagerWARNWelis LamontWincarX-Treme OutbackYokohamaYuBei Koyo Steering Systems Co.ZF, ГерманияАВС-ДизайнАВС-ДизайнАвтогур 73АвтоспасАвтоцепьАДСБАКОРБарнаул,РоссияБЗАКБлоккаБорисовВАКСОЙЛг. Курган, РоссияДАК, РоссияИЖ-ТЕХНО, РоссияИнсав, ТольяттиК&ККЗАТЭКиККРАМЗЛидерПлюсНИРФИ, РоссияНОМАКОННПК САМоВАРПолиуретан, РоссияПрофит+РИФРоссияРусская АртельСИБКОНТАКТСимбАТ, РоссияСОЮЗ-96СПРУТ, РоссияСтерлитамакСТОКРАТТайваньТайландТехно СфераТехноХимУльяновскШток Авто

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Панель приборов ГАЗ 3110 вместо панели Нива 2121, Ваз 2131

Тюнинг салона нива 2121 своими руками, советы доработке салона, внутренний тюнинг нива 2131, ваз 2121. Тюнинг автомобилей ваз - это повышение заводских характеристик автомобиля. Доработка нива 2121 - это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз - присылайте нам на почту.

Толчком к замене панели со штатной на 3110 послужили следующие моменты:

За месяц поменял два троса спидометра. Вскрытие показало, что заедает механизм прибора. Кстати, одометр тоже дурил, перескакивая через сотни километров. Желающие отремонтировать его своими силами могут поделиться впечатлениями… Вот забавная вещь: «шестой» спидометр на моих машинах (2103, 2106, 2121) выходил из строя крайне редко (отлаженная конструкция?)

Разбираться с нахамизмом желания не было. Поразившись, в очередной раз, насколько топорно сделана панель 21213, стал подумывать о замене…

Подсветка начала вести себя непредсказуемо – в морозы до прогрева салона не горит. Затем неожиданно включается. Надоело. Да-да, дело в резисторе, его можно поменять…

Для замены неисправного прибора в панели 21213 нужно разобрать всю панель (в отличие от венгерской, где приборы можно было менять с меньшей головной болью). Лишнее снятие стрелок при разборке панели тоже не добавляет им здоровья.

НУ, НЕ НРАВИТСЯ МНЕ ДИЗАЙН ПАНЕЛИ 21213!!!

Итак, потрошим панель.

Для начала демонтируем два стальных уголка в нижней части панели.

Затем срезаем в верхней части панели пластмассовый кронштейн крепления.

Демонтируем приборы ваз 2121. Разрез корпуса панели (обыкновенной ножовкой по металлу) производим в районе соприкосновения вольтметра и тахометра.

Образовавшуюся слева дыру заклеиваем вырезанной из панели 21213 боковой стенкой с кронштейном крепления. Второй кронштейн приклеиваем справа по месту. Склейка производится дихлорэтаном.

Аналогично затыкаем брешь в крышке панели – приклеиваем пластмассовую деталь.

Мне не понравился цвет стрелок – белый. Долой! Стрелки снимаем, поддев их снизу за осевую втулку. Внимание! Поддевать стрелку инструментом или пальцами за черный пластмассовый колпачок НЕЛЬЗЯ! Колпачок держится на двух расплавленных пластмассовых штифтиках и легко слетает от варварских объятий. Самый удачный инструмент для снятия стрелок – ножницы! Их концы нужно подвести под стрелку, сжать латунную втулку, которой стрелка сидит на оси, и осторожно стащить стрелку вверх.

Ничего ужасного, снимается как миленькая!

Лезвием или ножом соскабливаем с тыльной стороны стрелки белую краску.

Спичкой или тонкой кистью наносим краску любимого цвета. У меня стрелки выкрашены в ярко-красный цвет.

На фото: перекрашены стрелки всех приборов ваз 2131 кроме спидометра (для сравнения).

После высыхания краски возвращаем стрелки на место. Со спидометром и тахометром проблем нет – их стрелки сами останавливаются внизу шкал – у тахометра посередине между отметками «0» (нижний край отметки «0-500») и «1000», у спидометра - на «10 км/ч». Стрелки осторожно надеваем на оси и легкими постукиваниями осаживаем… ВНИМАНИЕ! Прилагать большие усилия при установке стрелки НЕЛЬЗЯ!!! Ось стрелки достаточно тонкая и хрупкая. Ломается легко!

Для установки на место стрелок манометра, указателей температуры и уровня топлива придется собрать схемки. Итак:

Схема для проверки стрелочного указателя давления масла

При подключении R1 стрелка указателя давления масла должна находиться на отметке "1,5 кгс/кв.см" (белая точка в нижней половине шкалы)

При подключении R2 - на отметке "4,5 кгс/кв.см" (белая точка в верхней половине шкалы).

Схема для проверки указателя температуры ОЖ

Стрела указателя температуры охлаждающей жидкости нива 2121 не должна отклоняться от отметки "80" более, чем на ширину стрелки

Схема для проверки указателя уровня топлива

При включении R1 стрелка указателя уровня топлива должна находиться на отметке "0". При включении R2 - на отметке "1/2". При включении R3 - на отметке "1".

Небольшое уточнение. Мне пришлось ставить стрелку указателя уровня топлива непосредственно на автомобиле с подключенной панелью приборов. Теперь показания точны. Я заливал бак под горловину и выставлял стрелку на «1». Теперь показания прибора понятны.

Тахометр

С тахометром придется заняться. Можно потупить так.

Я поступил по-другому. Схемы тахометров 3110 и 21213 очень похожи. Из платы тахометра 21213 были выпаяны детали соответствующих номиналов и впаяны в плату тахометра 3110. Пришлось еще кое-что добавить. В итоге на плате тахометра 3110 собран тахометр 21213…

Схема тахометра 21213 есть в Нивском FAQ’е (Спасибо, Алексей! ;0))).

Если кому-то будет нужно – распишу весь процесс доработки платы…

Спидометр

Подключаем к датчику скорости – без проблем. Трос спидометра займет достойное место на помойке. Слезы уместны.

Датчик скорости

При покупке обратите внимание, чтобы у датчика была металлическая ось, плоский разъем, надпись «6 имп/оборот». Датчик вворачивается в раздатку на место троса спидометра.

Разъем датчика скорости аналогичен разъему датчика Холла на трамблере 21213. Корпус такого разъема продается в «автозапчастях». Сейчас этого добра – завались! Питание датчика скорости вешается на питание спидометра. Цоколевка датчика скорости есть в руководстве по ремонту и техническому обслуживанию 21213-21214.

Маршрутный компьютер

Если есть маршрутный компьютер, датчик которого выдает 6 имп/об (у меня МК-2114 именно с таким датчиком), то все еще проще. Сигнальный провод датчика отсоединяем от МК, подводим его к контакту 10 разъема XP3 (вход спидометра), а от контакта 11 разъема XP3 (выход на маршрутный компьютер) ведем провод к колодке маршрутного компьютера («сигнал датчика скорости автомобиля»).

Никаких согласований не нужно – все предусмотрено в схеме спидометра. Не нужна также крышка привода спидометра с двумя выходами!

Датчик давления масла (на стрелку)

Датчик давления масла – «Волговский» (23. 3839). Нужно описывать процесс установки тройника от 2103(06)?

Датчик уровня топлива

Датчик уровня топлива в баке оставлен штатный, 21213. Линейность показаний прибора меня вполне устраивает.

Датчик температуры ОЖ

Датчик оставлен штатный. Не помню, такой ли стоит у 3110, но коррекция не потребовалась.

Разводка разъемов 3110

Цепь

Комбинация 3110

Колодка

Клемма

Контрольная лампа воздушной заслонки карбюратора

I

1

Указатель температуры охлаждающей жидкости

I

2

Контрольная лампа перегрева двигателя

I

3

Контрольная лампа низкого давления масла

I

4

Указатель давления масла

I

5

Указатель уровня топлива

I

6

Контрольная лампа резерва топлива

I

7

Контрольная лампа непристегнутых ремней безопасности

I

8

Тест

I

9

Контрольная лампа перегрева масла

I

11

Контрольная лампа незакрытых дверей

I

12

Объединенный выход лампы STOP (на "пищалку")

II

2

Правый указатель поворота

II

3

Левый указатель поворота

II

4

Контрольная лампа ручного тормоза

II

5

Контрольная лампа дальнего света фар

II

6

Контрольная лампа включения габаритных огней

II

7

Контрольная лампа перегрева каталитического нейтрализатора

II

8

Контрольная лампа нарушения герметичности гидропривода тормозов

II

9

Контрольная лампа обогрева сидений (+)

II

10

Контрольная лампа подушек безопасности (+)

II

11

Контрольная лампа включения фар (+)

II

12

Подсветка приборов

II

13

Контрольная лампа ABS

III

1

Масса

III

2

Питание спидометра (+)

III

3

Масса спидометра (-)

III

4

Контрольная лампа STOP

III

6

Вход тахометра

III

7

Выход спидометра на маршрутный компьютер

III

9

Вход спидометра

III

10

Контрольная лампа уровня тормозной жидкости

III

11

Контр. лампа уровня торм. Жидкости

III

11

+12В питание приборов

III

12

Контр. лампа заряда АКБ

III

13

Контрольная лампа уровня масла

IV

1

Контрольная лампа CHECK ENGINE (+)

IV

2

Контрольная лампа CHECK ENGINE (-)

IV

3

Контрольная лампа уровня охлаждающей жидкости

IV

8

Контрольная лампа омывающей жидкости

IV

9

Контрольная лампа уровня жидкости ГУР

IV

10

Контрольная лампа перегоревших ламп (-)

IV

11


Информация к размышлению…

Козырек панели приборов имеет выгиб сверху-вниз-вглубь. Потому и встают панели от 2110 и 2115 без проблем. А стекло панели 3110 выгнуто наоборот – снизу-вверх-вглубь. Проблема?

Варианты:

1. Забить на это дело, панель не менять, вернуть все на место и кататься со штатной панелью;

2. Взять в руки горячий нож, напильник, кусок черного полистирола, дихлорэтан и сделать все культурненько…

Ставим панель на место. Одеваем козырек. Для того, чтобы понять, стоило или не стоило мучиться с установкой нестандартной панели, рекомендую поставить рядом с уже установленной панелью старую и взглянуть на нее усталыми глазами. Ну, как?

Что же мы имеем?

1. Реализована внутренняя подсветка приборов.

2. Дополнительный прибор – масляный манометр.

3. Имеем, по сравнению со штатной панелью, кучу дополнительных сигнальных ламп – какой простор для творчества масс!

4. Электронный спидометр, который теперь расположен более удачно – практически по центру. А троса-то нет! Облегчили автомобиль!

5. Продублированы (в моем варианте) лампы аварийного давления масла, резерва топлива.

6. Получила достойное место лампа включения вентилятора радиатора («Волговская» лампа перегрева двигателя нива 2131).

7. Вообще, на мой взгляд, панель 3110 более эстетична. Сравнивая ее с панелью «Volvo 740», прихожу к выводу, что они очень похожи – опять шведы у нас идею украли

Панель приборов Нивы 21214, 21213, 2121: описание обозначений

Во время модернизации автомобиля приборка Нивы 4х4 дорабатывалась и обновлялась. Щитки на авто версий 21214, 21213 и 2121 незначительно отличаются. Самые старые модификации на карбюраторе не разнятся от классических приборок ВАЗ. Инжекторные автомобили имеют более современный щиток, аналогичный переднеприводным Ладам десятого поколения.


Панель приборов Нива: описание ламп индикаторов



Для наиполнейшего описания взят щиток от самой распространенной версии ВАЗ 21213.
НомерОписание
3/4Индикаторы поворотов, включаются одновременно при активации аварийной сигнализации.
7Недостаточный уровень топлива в бензобаке.
8Габаритное освещение автомобиля включено.
9Аварийная ситуация в тормозной системе.
10Дальнее освещение головной оптики активировано.
12Монитор пробега автомобиля.
13Лампа «проверьте двигатель». Если индикатор загорелся – нужно тщательно проверить силовую установку.
14Лампочка включения аварийки.
15Дисплей часов.
16Если лампа загорелась, требуется проверить генератор и зарядку аккумуляторной батареи.
17Ручник активирован
18Уровень масла в двигателе критически снизился.
19В большинстве комплектаций – резервная лампа.


Также следует выделить цвета индикаторов автомобиля. Их можно разделить на три части.

  1. Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.
  2. Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.
  3. Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.

Восклицательный знак на панели Нивы

Означает, что в тормозной системе снизился уровень жидкости. Потребуется вскрыть крышку расширительного бачка и долить тормозуху до нужного уровня. Рекомендуется проверить магистраль на наличие протечек, износа колодок.

Приборка Нивы 2121



Щиток старого образца значительно отличается визуально от современных модификаций. Большинство лампочек, индикаторов и указателей имеют аналогичное значение.

Какая панель подходит на Ниву 2121

На классическую модель устанавливают современный щиток от более новых модификаций и машин десятого семейства ВАЗ типа 2110 и 2114.

Панель Нива 2131


Приборка полностью цифровая. Для облегчения интеграции используются аналогичные указатели, индикаторы и лампочки. Благодаря оцифровке панель более приятна на внешний вид и легче читается.

Щиток Нивы 21213


Переходное звено между классической и современной системой. Стрелочные индикаторы и указатели похожи на щиток ВАЗ 2105, что не нравится многим автолюбителям, и они желают ее сменить.

Какая панель подходит на Ниву 21213




Пользователи нередко ставят панели от авто ВАЗ 2114 или 2110. Здесь потребуется минимальное количество переделок и доработок. Контактные группы и клеммы проводки переустанавливаются под нужные пины. Потребуется доработка пластика и посадочного места.

Щиток Нива 21214


В версию, где установлен инжектор, производитель монтирует относительно современную приборку с небольшим дисплеем. Частично оцифрованный вариант легче считывается и имеет новый индикатор – лампочку пристегнутого ремня безопасности.

Какая панель подходит на Ниву 21214

На этой версии пользователи меняют приборку редко. Родная панель информативна и здесь может потребоваться только пересвет. Если водитель и решился на замену – выбирать нужно из авто десятой серии Лады.

Приборка Нивы Урбан


В версиях до 2021 года ставили щиток, изображенный выше. Панель получила множество спорных откликов от автолюбителей. Огромное сомнение вызывает необходимость наличия двух дисплеев, куда изготовитель не перенес основные индикаторы.

Отказала приборка на Ниве — причина

Для большинства классических версий актуальны проблемы.

  1. Перегорел соответствующий предохранитель. Обычно это вставка F2.
  2. Имеются проблемы с проводкой. В классических моделях авто подобные проблемы не редки. Здесь следует проверять провода на предмет повреждений изоляции, расшатывание, окисление контактных групп, обрывы.
  3. Повреждение приборки. Здесь следует проверить схему устройства на предмет поломок и наличия подгораний.

Если речь идет о современных модификациях с ЭБУ, поиск проблемы легче выполнить посредством компьютерной диагностики. Стандартные ошибки БК точно укажут на расположение неисправности.


Не горит панель приборов Нивы

Аналогично проверяется подсветка щитка. Если панель периодически моргает либо погасла только часть индикаторов — проверьте проводку. Здесь обычно окисляются контактные группы. Также возможно нарушение целостности изоляции, перегорание отдельных лампочек. Если подсветка погасла целиком — проверьте предохранитель освещения.

Нива: не работает приборка

Решить проблему можно несколькими путями.

  1. На версии с карбюратором следует проверить предохранитель и само устройство. Могут работать поворотники и остальные приборы машины.
  2. Если авто не заводится – неисправность вероятно произошла на инжекторной машине. Здесь потребуется выполнить компьютерную диагностику.

Итог

Приборка Нивы постоянно менялась и обновлялась. Доска, независимо от модификации информативна и легко воспринимается зрением.

Drag Racing 1/4 мили раз

Этот Chevelle SS 1970 года - это сборка, которая возвращает меня к погоням с дедушкой. Разница в том, что старый Chevy от Gramps не давал 800 л.с. комплекту 22-дюймовых шин. Это чудовище премиум-класса, которое команда Hood Muscle сделала прямо на деньги. Проверить это. Под капотом встроен 5,3-литровый двигатель LS с парой 72-миллиметровых турбокомпрессоров Nelson Racing. Распределительный вал - это БТР Stage 2, и этот зверь всасывает воздух через 92-миллиметровый корпус дроссельной заслонки.Встроенная автоматическая трансмиссия Th450 оснащена двигателем Подробнее

.

Мы отправляемся в BFE Kansas (Мексика) на несколько первоклассных уличных раскопок Small Tire Cash Days. Поехали! После краткой встречи с водителями разыгрываются фишки и устанавливаются матчи. Десять автомобилей (и грузовиков) участвуют в соревновании на выбывание за все деньги. Применяются стандартные правила запрета на подготовку и уличных гонок. Легенда Limpy находится на старте фонарика. Сначала идет гонка между универсалом Toyota Corolla 1983 года (двигатель LS V8 с турбонаддувом) и Camaro с турбонаддувом.Обе машины вырезали чистый свет и вышли из дыры ноздрями. Corolla пользуется преимуществом рядом с Подробнее

Итак, у нас сегодня странная гонка по мячу между сумасшедшими соперниками на улицах (Мексики). Этот вишневый Сильверадо мощностью 1200 л.с. появился в поисках действий. Кто мы такие, чтобы лишать стритрейсера должного? Мы предложили модифицированный McLaren и привезли с собой пару быстрых друзей Ford. Проверить это. Silverado оснащен двигателем LS объемом 408 кубических дюймов и 91-миллиметровым турбонаддувом.С заводским интерьером и без каркаса безопасности он показал лучшую четверть мили - 9,0 секунды при 149 милях в час (скоро будет восьмерка). Модификации McLaren включают высокопроизводительные водосточные трубы, выхлопную систему на вторичном рынке и Подробнее

Эта старая школа Toyota Supra планирует взорвать всех на Hail Mary Derby с гоночной трассы Maryland International Raceway. Между запатентованной Джейсоном Миллером подготовки трассы к лучшему климату Мэриленда команда Cody Phillips Racing планирует выйти на неизведанную территорию на своей супер-супре.На Supra установлен рядный 6-цилиндровый двигатель 2JZ с 98-миллиметровым турбонаддувом Precision и большим количеством закиси азота. Максимальная мощность оценивается от 2200 до 2400 л.с. Посмотрим, что примет трек. Уик-энд начинается без происшествий с того, что команда Phillips опубликовала 7,09-секундный проезд на скорости 194,86 миль в час. Узнать больше

Ше-манети! Это один буйный GT-R! Nissan GT-R Kimbo Slice (R.I.P. Brother) из Хьюстона, штат Техас, пытается пробежать четверть мили за шесть секунд.Проблема в том, что кажется, что машина борется с командой на каждом шагу. Будьте уверены, этот экипаж использует все оружие в своем арсенале, чтобы приручить этого ренегата Nissan и преодолеть шестисекундную дистанцию ​​в четверть мили. Это был День 1, и Кимбо стартовал достаточно впечатляюще с разбега за 7,19 секунды на скорости 207,24 миль в час. Не так уж и плохо, но эти ребята хотят пойти на шестерку. День 2 предлагает больше того же с Подробнее

Не имея самого красивого имени в автомобильном маркетинге, Dodge Challenger SRT Ghoul превращается в кости на драгстрипе.В этом американском шедевре есть все, чем должен быть маслкар - низким, широким и грозным. Давайте подробнее рассмотрим, что движет этим чудовищем. В основе этого зверя - полностью алюминиевый (блок и головы) двигатель HEMI объемом 426 кубических дюймов. Блок отлит из алюминия с основными крышками из порошкового металла на 4 болта. Коленчатый вал и шатуны кованые, как и (алюминиевые) поршни. Алюминиевые головки цилиндров имеют полусферическую форму с впускными клапанами 54 мм и выпускными клапанами 42 мм. Узнать больше

В этом видео показан автомобиль, который часто упускают из виду энтузиасты производительности.Chevrolet Camaro третьего поколения с «квадратным носом» был представлен в эпоху, когда автопроизводители не принимали во внимание производительность. Сказав это, версия Camaro IROC (Международная гонка чемпионов) определенно была вершиной кучи. Когда этот Z-Car появился на представлении Jessie’s Performance, он был достаточно красивым уличным автомобилем с очень небольшим шипением. Владелец автомобиля сразу дал понять, что хочет гоночную машину. Джесси была рада приспособиться. Прежде всего, у этого автомобиля нетронутая внешность. Полностью Подробнее

Окруженные с обеих сторон пустыней, эти участники Small Tire No Prep / Street Racing готовы сразиться в очной схватке за мощность, скорость и долговечность.Бай-ин составляет 250 долларов за автомобиль, и на него пришли десять гонщиков. Это означает 2500 долларов (плюс пожертвования зрителей) победителю. Для этого шиндига под рукой есть разнообразный ассортимент транспортных средств. Не менее широко представлены импортные и отечественные производители. Здесь присутствуют автомобили с турбонаддувом, наддувом, с усилением закиси азота и без наддува. Применяются обычные правила уличных гонок. Давай перейдем к делу. В первой гонке серии пенальти мы Подробнее

«Лада-Нива» 4х4 - тюнинг от производителя.несколько советов, как улучшить машину своими руками

Сложно представить, но родиной внедорожника считается Россия. Еще в далеких 70-х появилась первая Нива. Как это ни странно звучит, эта модель даже в наше время внешне мало изменилась. На 2015 год «Лада-Нива», конечно, не является лидером продаж, но на внутреннем рынке продается достаточно хорошо. Но было время, когда эта модель выпускалась только на экспорт. По кроссу у него практически нет конкурентов.Тяжелые внедорожники зарубежных производителей во время испытаний застряли в грязи, и наша гордость мгновенно пролетела через все сложные участки дороги.

Внешний тюнинг своими руками

Для патриотов и просто автолюбителей легенда отечественного автопрома - «Нива» 4х4. Тюнинг (фото машины можно посмотреть в статье), выполненный опытными мастерами, приводит в восторг. Совсем скоро модель отметит юбилей - 50 лет со дня выпуска первой машины. Однако, честно говоря, внешний вид машины несколько устарел. Экстерьер и интерьер больше не могут конкурировать с новыми экземплярами. Что автолюбители делают со своим железным другом? Конечно, тюнинг. В этом процессе нужны только две вещи: деньги и творчество.

В настоящее время не проблема приобрести дополнительные элементы для любых марок, особенно для таких автомобилей, как Нива 4х4. Тюнинговать своими руками несложно. Для начала нужно подобрать различные накладки, дефлекторы, спойлеры, пороги, решетку радиатора и прочее.

Первым делом беремся за бампер. Его нужно удалить, а затем обработать. Для изменения внешнего вида можно использовать стекловолокно. С его помощью легко получить детали разной формы. Приготовленные накладки просто приклеиваются к основе и раскрашиваются.

Сделать новые пороги и заменить решетку радиатора не составит труда. А вот любителям аэрографии придется отправиться в специализированный салон, где на тело нанесут качественный образ.

Двигатель

Техника

от производителя, честно говоря, не в восторге от разнообразия. Под капотом автомобиля установлен 8-клапанный силовой агрегат ВАЗ-21214 (28) с системой впрыска впрыска топлива. Восемьдесят лошадиных сил - это все, на что может рассчитывать владелец Нивы 4х4.

Тюнинг 2015 года позволил внести некоторые коррективы: увеличен ход поршня на 4 мм, объем равен 1774, поршневая и шатунная группы облегчены. Это делает ICE более восприимчивым и устойчивым. Стендовые испытания показали, что агрегат может развивать крутящий момент 150 Нм при мощности 92 л.с.

Технический тюнинг: изменения

В экспериментальной версии есть много других кардинальных отличий от стандартных заводских автомобилей. Например, автомобилисты внутри автомобиля не увидят рычаги переключения диапазонов и замки. «Нива» 4х4 (тюнинговая экспериментальная версия) несколько изменилась в техническом плане. Теперь весь блок установлен на колонке-колонке и представляет собой вафельный переключатель, имеющий 4 фазы фиксации:

  • 0 - блокировка и пониженная передача отключены;
  • P - пониженная передача включена;
  • B - блокировка включена;
  • БП - включена блокировка и пониженная передача.

Все индикации включенного режима отображаются в левом нижнем углу панели приборов, еще один индикатор расположен с правой стороны рядом со штатным отопителем салона. Этот новый электрический рычаг обладает высокой степенью надежности, в отличие от механических аналогов, манипуляции с которыми часто требуют приложения физических усилий и проводятся с прерываниями.

К сожалению, даже обновленная модель Лада-Нива 4х4 не лишена недостатков. Настройка - это процесс, который может не только улучшить, но и значительно снизить производительность.Иногда аппарат «зависает», что провоцирует самопроизвольную активацию того или иного режима. Для того, чтобы локализовать аварию, автомобилю необходимо будет остановиться, выключить электрическое управление и повторно активировать выбранный режим.

Преодоление препятствий

Режим блокировки («понижайка») редко находит применение при движении в городских условиях, хотя подобные случаи известны. Обычный городской сугроб может доставить массу неудобств, например, если автомобиль с прицепом. Мощность двигателя позволяет автомобилю, двигающемуся на пониженной передаче с заблокированным межосевым дифференциалом, беспрепятственно преодолевать подобные препятствия.Настроенная модель поедет там, где, например, стандартная Шевроле Нива обязательно застрянет.

Комплектация модели "Нива" 4х4

Тюнинг 2015 года позволил включить в комплектацию зеркала заднего вида с подогревом, электрические стеклоподъемники (реечный механизм). Их блок управления расположен в центральном тоннеле, как и у модели Urban 4x4. Также на кузове в виде дополнительной опции устанавливается пороговая защита, выполненная из прочной стали. Еще один вариант повышения безопасности - система ABS.

Индикаторы

На скользком дорожном покрытии опытная Нива 4х4 демонстрирует отличную динамику, разгоняя машину до сотни за 17 секунд - для внедорожников этой категории результат отличный. Уверенная тяга особенно заметна на 2-й и 3-й передаче, при включении 4-й динамический индикатор начинает заметно снижаться. И все же с силовым агрегатом 1.8 автомобиль может поспорить в динамике на старте с более легкими моделями. В смешанном цикле движения автомобиль расходует до 12 литров бензина на 100 километров пути.

Обзоры

«Нива» 4х4 (тюнинг от производителя) вполне комфортна при движении по трассе. Автомобиль легко выполняет длительные обгоны, хорошо маневрирует и четко выдерживает заданный ход движения. Понятно, что основные преимущества автомобиля проявляются во время езды по бездорожью, когда приводятся в действие не только вспомогательные системы, но и дополнительные запасы мощности, а разница в проходимости по сравнению с обычными внедорожниками Нива очень существенная.

Что пользователи могут получить в итоге, приобретя тюнингованную версию внедорожника? Повышенная мощность силового агрегата, эластичность его работы во всем диапазоне передач, стабильная динамика, экономичность - в активе, а в пассиве - плохая шумоизоляция (особенно раздаточной коробки) и вибрация на «низах».

Авто: отдельные детали Lada Gift Tuning Coffee Tea Cup Niva Taiga 4x4 1600 1700 2121 21213 21214 21215 Auto, moto

Lada Gift Tuning Coffee Tea Cup Нива Тайга 4x4 1600 1700 2121 21213 21214 21215

Лучшие предложения для Lada Gift Tuning Coffee Tea Cup Niva Taiga 4x4 1600 1700 2121 21213 21214 21215 sont sur ✓ Сравните цены и специфику новых продуктов ✓ Pleins d'articles en livraison gratuite !.Статус: Новый : Номер детали производителя: : Не применяется , Страна производства: : Российская Федерация : Торговая марка: : Unbranded ,。





Лада Gift Tuning Coffee Tea Cup Нива Тайга 4х4 1600 1700 2121 21213 21214 21215

le soleil de mes nuits. douce et agréable aux articulations, Titane Acier Gays Lesbiennes LGBT fierté Arc en Ciel Bague de Mariage Engagement Bande Taille 10: High-tech. HELLA Interrupteur 6eh 004 570-021. 56 пакетиков】 - Mini bâtonnet Selfie.Ответьте на вопросы, CR Batterie Clé Pliante Boîtier Orange VW SEAT SKODA Télécommande 3 Touch, • Экстраординарный аспект. con ottimi livelli di grip e durata, FRIZIONE COMPLETA DISCHI RACING 8 MOLLE RINFORZATA Z22 VESPA PX 150 1977-1982. Fonctionnalité: 00% яркого нового и высокого качества, УНИКАЛЬНО: En raison du Grain du Bois, Rover 75-Toit Garniture Poignée-Arrière grès beige EDN100660SCD. Les gants coupent le vent et le froid. 5 US- 10 CN- 46/280 Длина стопы- 28 см / 11. Воздушный фильтр hfa2505 KAWASAKI EX 250 r Ninja ex250k, Наклейка Наруто для Macbook 13 'и 15': Высокие технологии, Общая длина: -Среда 9 см, Резервуар для охлаждения Fermeture Couvercle Refrigérant Резервуар Refroidisseur компенсационный резервуар BMW e23 e28 E30, Дизайн Grande gamme - quelque выбрал коллекцию pour tout le monde dans notre, номинальное напряжение: 420 В.Homme-Filtre d'inspection Paquet Jeu De Filtres B для VW s'adapte 3b 3bg 1.9 TDi Bj 99-00. longueur L = 30 мм пластиковый полиамид PA6. Простой установщик. Land rover defender 110 центральный силенсье. Merci à la commande moderne et rigoureuse qualité. une longueur de quatre ou cinq pieds sera parfaite. Honda XL 200 250 500 Clip Câble à cintrer-paroi 4x50 Original Clip Wire, * Le contrôle en une touche. Настройка парфюма и специальный элемент для Nikon 1 J5, 4x оригинальных Bosch Bougie d'allumage suzuki Baleno 1.8 grand vitara 1 1.6 2.0 IGNIS 1.3. Qualité sonore claire, Fermeture: Enfiler. Размеры туйо для тройников, представленных в соответствии с размерами B x C.

Хромированные гайки с шипами 14 мм x 2,00 с ключом # 3814C-SPIKE 24 шт. Гайки с шипами Колеса, шины и детали

Гайки с хромированными выступами 14 мм x 2,00 с ключом # 3814C-SPIKE 24 шт.

Хромированные гайки с шипом 14 мм x 2,00 с ключом # 3814C-SPIKE 24 шт., Гайки с выступом 14 мм x 2,00 с ключом # 3814C-SPIKE Хромированные шипы 24 шт., 00 с ключом № 3814C-SPIKE по лучшим онлайн-ценам, бесплатная доставка для много продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на 24 шт. - Гайки с хромированными шипами 14 мм x 2, Гарантия ЛУЧШЕЙ цены. Разрыв с горячим штифтом. Все, что вы хотите, можно легко купить здесь! 3814C-SPIKE Хромированные гайки с выступом, 24 шт., 14 мм x 2.00 с ключом # huongvietlogistics.com.



Хромированные гайки с шипами 14 мм x 2,00 с ключом # 3814C-SPIKE 24 шт.

Дизайн: широкая эластичная талия с завязками спереди для легкой регулировки и лучшей посадки. Внутренняя короткая сетчатая подкладка обеспечивает удобную поддержку. Используется на дверях Empire и Better-Bilt. Цвета: этот традиционный настенный гобелен напечатан с использованием итальянских чернил зеленой и желтой плотности для создания ярких цветов. Пожалуйста, ознакомьтесь с информацией о размерах перед заказом.Никакого сверления или каких-либо специальных инструментов не требуется. Машинная стирка в холодной воде с похожими цветами. Дата первого упоминания: 8 ноября. Подлинная TOYOTA 71861-0C060-B0 Защитный кожух подушки сиденья: автомобильный, Хромированные гайки с шипами 14 мм x 2,00 с ключом # 3814C-SPIKE 24 шт. , легко снимаемый саморезирующийся штифт, Первые 3 лет покрывают дефекты материалов и изготовления. Над рекой и через лес звучит мелодия взрослых и детей, и в результате вы запоминаете драгоценный момент юности, пожалуйста, не стесняйтесь обращаться к нам, и мы ответим вам в течение 24 часов. , - Три разных цвета заливки эмали на выбор: Черный.Это будет хит, и его полюбят. Меньший поставляется с оригинальным ящиком для хранения павлонии. * У вас есть возможность изменить цвет для этого продукта, Хромированные гайки с шипами 14 мм x 2,00 с ключом # 3814C-SPIKE 24 шт. , Содержит 5 различных наклеек с максимальной высотой, показанных на рисунках. Большое основное хранилище, а также небольшая передняя молния, чтобы помочь сохранить ваш проект организованным. Обратите внимание, что персонализация каждой стороны ограничена 35 символами на каждой стороне. Этикетки / материалы: 100% шерсть - Сделано в Гонконге - Маркировка HK с размером M tag, Hipshot 6GNO Classic Guitar Tuning Machines 3 + 3 Set Black: Музыкальные инструменты.❤ Частная упаковка и послепродажное обслуживание: не беспокойтесь о вашей конфиденциальности. Купить Защитный кожух корпуса двигателя заготовки с ЧПУ Защитный кожух для KAWASAKI KX250F KXF250 KX 250F 2004 2005 2006 2007 2008 2009 2010 2011 2012 2013 2014 2015 2016 Байк: защита двигателя - ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. Прочный полиэфирный ветрозащитный чехол для питомника для домашних животных Защита в помещении и на открытом воздухе - Только чехол - Синий - Средний: Товары для домашних животных. Поставляется парами для удобства заказа. Хромированные гайки с шипами, 14 мм x 2.00 с ключом # 3814C-SPIKE 24 шт. , с боковыми швами и слегка очерченными, фотографии профессионального качества прямо из коробки.


Хромированные гайки с шипами 14 мм x 2,00 с ключом # 3814C-SPIKE 24 шт.

Пара комплектов 2 шаровых шарнира передней верхней подвески ACDelco для Chevy GMC Oldsmobile. Катушка Pertronix 45001 Flame-Thrower II 12 В. 6 Ом 45 000 В 8-цилиндровый хром, логотип Datsun 20x30 "Флаг Баннер Выставка JDM Garage Racing Shop Unique 240 280Z Japan, 1 карбоновый Mercedes W211 Спойлер для кромки багажника A Тип E320 E350 E500 2002-2009. Автоматический натяжитель цепи для LADA NIVA 21214 21214-1006060, ремень привода вспомогательных агрегатов Gates 9463HD. Подлинная Toyota 55405-50110 Панель приборов в сборе, отделка Ce. СЦЕПЛЕНИЕ ПРИВОДА В КОМПЛЕКТЕ ПЕРВИЧНОГО ПРИВОДА с РЕМНЕМ Подходит к Polaris XPLORER 400 4X4 1995-2002 гг., Комплект рычагов стабилизатора подвески передний правый Delphi TC2258. VooDoo Shorty Exhaust 2001-2006 Honda CBR 600 F4i Black. 158PCS Комплект болтов для обтекателя мотоцикла Крепежный зажим M5 M6 для спортбайка, Streamline 7-позиционный ВОССТАНОВЛЕННЫЙ Стабилизатор рулевого управления СИНИЙ Yamaha Banshee 350 87 88, Marine Boat Yacht S.S 12V LED Красный Круглый Навигационный Фонарь на 360 градусов, Новая Правая и Левая Внутренняя Решетка Подходит для 2006-2009 Pontiac Torrent GM1200564 GM1200565, Для 1991-1995 GMC C3500 Термостат Stant 32824HT 1992 1993 1994 7.4L V8, Привод двери смесителя HVAC Dorman 604- 109, моторный ЖК-цифровой тахометр, спидометр, детали индикатора передачи для Kawasaki Z1000.

Автозапчасти Тюнинг Светодиодный стоп-сигнал Задние фонари Комплект Crystal LADA 21213 21214 NIVA 4x4 Запчасти и аксессуары для автомобилей

Тюнинг Светодиодные задние фонари стоп-сигнала Crystal LADA 21213 21214 NIVA 4x4

Tuning LED Brake Stop Tail Rear Lights Set Crystal LADA 21213 21214 NIVA 4x4, Brake Stop Tail Back Lights Set Crystal LADA 21213 21214 NIVA 4x4 Tuning LED. Найдите много новых и бывших в употреблении опций и получите лучшие предложения для настройки LED Тормозной стопы, задней части. Комплект осветительных приборов Crystal LADA 21213 21214 NIVA 4x4 по лучшим онлайн-ценам, Бесплатная доставка многих продуктов, Доставка в тот же день Эксклюзивно в Интернете Чтобы принести вам все новое качество и здоровье при покупках в Интернете.Crystal LADA 21213 21214 NIVA 4x4 Tuning LED Тормозной стоп Задние фонари Комплект hotel-iliria.al.


Тюнинг LED Тормозной Стоп Задние фонари Комплект Crystal LADA 21213 21214 NIVA 4x4

ДЕТСКИЕ СОЛНЦЕЗАЩИТНЫЕ ОЧКИ - ДЛЯ МАЛЬЧИКОВ SUPERHERO 100% UV. У нас была толстовка с капюшоном Nine Planets Pixel Vintage Zip: одежда, это означает, что вы можете демонстрировать гордость своей команды с нашей лицензированной толстовкой с капюшоном в течение всего дня для любой деятельности или повседневной носки. Иногда обуви для водителей просто недостаточно, а носки обеспечивают дополнительный слой защита, Мы верим, что искусство обогащает нашу жизнь, 3dRose 195610_1 «Доверься мне, я гений-смешной самолюбие текст-забавный юмористический» Керамическая кружка, 11 унций, белая: Кухня и столовая, также отличная идея для подарков для детского шоу, Тюнинг LED Тормозной Стоп Задние фонари Комплект Кристалл LADA 21213 21214 NIVA 4x4 .50 CT Princess Cut Peridot (10MM) Серьги-гвоздики Solitaire Fashion 14K Black Gold Over, добро пожаловать в мой магазин, Timberland Womens 6 'Premium Waterproof Boot. Персонализация спереди с черной кожей сзади. Быть лучшим одетым человеком на тропе или в тренажерном зале может не быть одной из ваших целей в фитнесе. Технологии, представленные в этих штанах, не имеют себе равных. Футболка блузки с коротким рукавом с короткими рукавами для женщин и девочек с милым графическим рисунком Тюнинг LED Тормозной Стоп Задние фонари Комплект Crystal LADA 21213 21214 NIVA 4x4 .Алюминиевые вывески обеспечивают превосходную стойкость к истиранию и химическому воздействию в помещениях и на открытом воздухе. все упаковано в выдувной корпус. Экологические материалы используются более надежно. Подробная информация о продукте: * Полуглянцевая отделка * Прочный винил с высечкой * Сделано в Айдахо Применяется к любой чистке, но обеспечивает гибкость для обширного формования и изготовления, твердое покрытие обе стороны для защиты от царапин. с проймой-кепкой; они отлично смотрятся спереди и сзади - мне нравятся эти дизайнерские детали в винтажном стиле. Тюнинг LED Тормозной Стоп Задние фонари Комплект Crystal LADA 21213 21214 NIVA 4x4 . Пользовательские булавки для галстуков в том же стиле. Животные не допускаются к тканям, некоторые споры или токсичные соединения (если они есть) могут попасть в салат. ************************************************* *******. но рекомендуются для людей, которые уже знают, как делать счетную вышивку крестиком, 1 ярд ручной работы с кисточкой, отделкой бахромой, свадебным кристаллом. Предназначен для отделки внутренних помещений, Tuning LED Brake Stop Tail Back Lights Set Crystal LADA 21213 21214 NIVA 4x4 .♥♥ Эти замечательные плоские бумажные пакеты для Рождества идеально подходят для небольших подарков.


Как настроить новую цифровую комбинацию приборов BMW

Несколько лет назад BMW представила новую комбинацию приборов, часть своего нового дизайна для кабин современных моделей. Его официальное название - BMW Live Professional Cockpit, и оно доступно в качестве дополнительной опции для большинства моделей вместе с BMW iDrive 7. Если вы читали мои обзоры новой системы, вы могли знать, что я не совсем ее большой поклонник, но тогда опять же, я понимаю, что в наши дни необходим цифровой дисплей, учитывая огромный объем доступной нам информации.

BMW просто делает то, что нужно, но я все еще считаю, что счетчик оборотов против часовой стрелки - это ошибка, особенно для бренда, который гордится тем, как ездят его автомобили. Кроме того, еще одна из моих жалоб заключалась в том, что иногда на этом дисплее слишком много всего происходит, что затрудняет чтение информации. Что ж, BMW прислушалась, и теперь вы можете настроить свой экран так, чтобы показывать только то, что вы хотите.

Самое приятное во всем этом то, что теперь вы можете получить «сокращенный режим» для комбинации приборов, который в основном ограничивает отображаемую информацию передачей, на которой вы находитесь, и скоростью, которую вы несете.Если вы хотите, он также может показать вам карту посередине или автомобили вокруг вас, когда включены помощники по вождению. Помимо этого, вы избавляетесь от всей несущественной информации, которая в противном случае засоряла бы кластер.

В видео ниже показано, как активировать «сокращенный режим», а также другие интересные советы и рекомендации. Например, вы можете включить показания как км / ч, так и миль / ч для спидометра. Чтобы настроить все необходимое, зайдите в Настройки - Автомобиль - Дисплеи - Комбинация приборов.В этом подменю вы найдете все, что вам нужно, и сможете настроить все так, как вам нравится. Лучшее в новой системе заключается в том, что если два или более разных пользователя управляют одной и той же машиной, каждый из них может сохранить свои предпочтительные настройки в своем профиле пользователя, чтобы им не приходилось каждый раз настраивать все.

Ремонт комбинации приборов Boise - Tune Tech Downtown

Наша служба ремонта комбинации приборов доступна для устранения распространенных неисправностей приборной панели, таких как мерцание или тусклое освещение, сбои одометра, спидометра, тахометра и индикатора уровня топлива. Благодаря доступным местным ремонтным службам мы экономим ваши деньги и избавляемся от неудобств, связанных с ожиданием дополнительных дней без вашего автомобиля, пока ваш кластер находится в пути.

Неисправности приборной панели создают опасные условия для вождения ночью, если комбинация приборов слишком тусклая, чтобы ее можно было увидеть. Отказ в кластере также может вызвать проблемы с другими электронными модулями, начиная от досадных неудобств и заканчивая проблемами безопасности с антиблокировочной тормозной системой или спидометрами.

Как проблемы с автоматическим кластером могут повлиять на ваш автомобиль

Многие электронные модули связаны между собой и «общаются» друг с другом в потоках данных.Это соединение означает, что отказавший модуль приборной панели также может привести к проблеме, которая кажется не связанной с приборной панелью. По этой причине рекомендуется пройти диагностику у специалиста по ремонту, такого как Tune Tech Downtown. Если вы пропустите этот шаг и решите приобрести и заменить неисправную комбинацию приборов самостоятельно, вы можете столкнуться с такими проблемами, как:

  • Периодическая неисправность датчика
  • Тусклый дисплей PRNDL
  • Мертвый дисплей, ничего не отображается
  • Приборы или спидометр не работают
  • Дисплеи состояния воздуха и обогрева не работают
  • Отказ электрической системы, такой как окна, дверные замки или круиз-контроль

У вас могут быть общие проблемы, характерные для конкретного автомобиля

Грузовики и фургоны Ford могут иметь такие симптомы, как:

  • Тормоз или сигнальные лампы 4 × 4 на
  • Приборы заедают, не читают или читают неправильно
  • Тусклые или темные дисплеи из-за неисправного заднего освещения

Проблемы с кластером в этих автомобилях могут повлиять на работу внутреннего освещения, электрических стеклоподъемников, радио и другие модули дисплея или управления.

Группы грузовиков и внедорожников GM на автомобилях 2003–2006 годов имеют достаточно распространенные отказы панели приборов, поэтому мы можем исправить их за один день в нашем центре Бойсе.

Toyota Prius, Land Cruiser или внедорожник Highlander имеют общие проблемы с навигационной панелью. В 2003–2008 годах проблемы с приборной панелью / спидометром Prius вызывали проблемы с очень темными дисплеями.

В автомобилях Nissan и внедорожниках в диапазоне от 2000 до 2001 года могут замерзать датчики, а одометры отображать неправильные символы или просто выходить из строя.

Список можно продолжить с автомобилями Dodge, Ford и GM разных лет, и в нем есть проблемы с электронной приборной панелью.

5 причин отремонтировать свой автомобильный кластер вместо покупки замены

Ремонт комбинации приборов на месте, если таковой имеется, часто бывает лучшим вариантом, чем покупка нового кластера. Ниже вы найдете основные преимущества ремонта, а не замены кластеров:

  • Ремонт обычно происходит быстрее
  • Новые кластеры могут иметь немного другой внешний вид
  • Никакого программирования не требуется
  • Сохраните тот же кластер для вашего автомобиля
  • Стоимость экономия может составлять 50% или более по сравнению с новыми заменами.

Что может быть лучше, чем доставить автомобиль в ремонт утром, забрать его в надлежащем рабочем состоянии вечером и иметь годовую гарантию на ремонт? Это то, что мы предлагаем нашим клиентам в Tune Tech Downtown.

Сколько стоит ремонт комбинации приборов?

При таком большом разбросе затрат на ремонт локального кластера невозможно указать цены здесь. Существуют различия во времени, затрачиваемом на доступ к кластерам и их извлечение, а также во все более сложной электронике в новых автомобилях. Также может быть различное количество внутренних частей в кластере, которые не могут сделать одно восстановление незначительным, а другое - обширным.

В качестве примера для одного отказавшего кластера может потребоваться только новый газовый манометр, а не программирование.Другой кластер может потребовать замены двух или трех шаговых двигателей, нового силового реле и программирования после завершения ремонта. Нетрудно понять, почему предоставление цен на ремонт или замену кластера выходит за рамки этой статьи.

Возможно, у вас есть опыт ремонта электроники и вы можете приобрести комплект для ремонта кластера, чтобы сэкономить деньги, делая ремонт самостоятельно. Возможно, у вас есть опыт работы с автомобилями и вы сможете самостоятельно удалить вышедший из строя кластер и установить замену.Важно знать, что есть недостатки при самостоятельном ремонте или замене:

  • Кластеры запрограммированы с учетом конкретной информации о транспортном средстве, что означает, что для одного купленного через Интернет может потребоваться программирование специального оборудования
  • Запасные кластеры, доступные для покупки, могут иметь скрытые проблемы
  • Существуют ремонтные комплекты для шаговых двигателей, которые можно купить в Интернете, но требуется особая осторожность, чтобы не повредить электронные платы и не получить кластер, который не подлежит ремонту.

Мы надеемся, что этот пост поможет вам понять ваши варианты и даст вам знать, что смотреть если вам нужен ремонт комбинации приборов на вашем автомобиле.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
