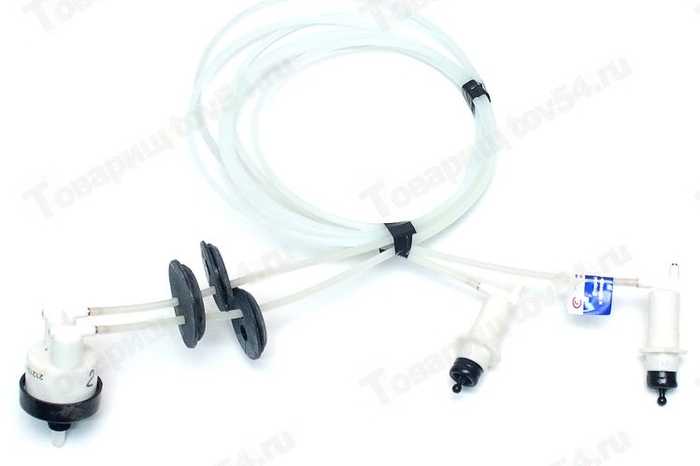

21103718010 Гидрокорректор фар ВАЗ-2110 ДААЗ - 2110-3718010 21100371801000

21103718010 Гидрокорректор фар ВАЗ-2110 ДААЗ - 2110-3718010 21100371801000 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

8

1

Применяется: ВАЗ

Артикул: 2110-3718010еще, артикулы доп.: 21100371801000скрыть

Код для заказа: 006477

Есть в наличии Доступно для заказа - 8 шт.Сейчас в 7 магазинах - >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 13.06.2021 в 10:30 Доставка на таксиДоставка курьером - 300 ₽

Сможем доставить: Завтра (к 14 Июня)

Доставка курьером ПЭК - EasyWay - 300 ₽

Сможем доставить: Сегодня (к 13 Июня)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК - EasyWay
Самовывоз со склада интернет-магазина на Кетчерской - бесплатно

Возможен: сегодня c 12:08

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в поселке Октябрьский - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Сабурово - бесплатно

Возможен: сегодня c 19:00

Самовывоз со склада интернет-магазина на Братиславской - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Перово - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Кожухово - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Вешняков - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Подольске - бесплатно

Возможен: завтра c 11:00

Код для заказа
006477 Артикулы 2110-3718010, 21100371801000 Производитель ДААЗ Каталожная группа: . .Электрооборудование
Электрооборудование
Ширина, м: 0.22 Высота, м: 0.07 Длина, м: 0.22 Вес, кг: 0.202

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

  • Виды корректоров фар 24 Февраля 2014

    Как уже было сказано в предыдущей статье про корректоры фар, наличие данного устройства является крайне рекомендуемым, т. к. подобные приборы влияют на безопасность дорожного движения. Использование корректоров фар дает возможность в автоматическом режиме подстраивать угол положения фар под любой угол наклона автомобиля, когда у него перегружена задняя (что чаще всего) или же передняя часть.

Наличие товара на складах и в магазинах, а также цена товара указана на
13.06.2021 10:30
.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

aecd7ff564a1d9860c2e1c6289088da7

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

21143718010 Гидрокорректор фар ВАЗ-2114 ДААЗ - 2114-3718010 21140371801000

21143718010 Гидрокорректор фар ВАЗ-2114 ДААЗ - 2114-3718010 21140371801000 - фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

8

1

Применяется: ВАЗ

Артикул: 2114-3718010еще, артикулы доп.: 21140371801000скрыть

Код для заказа: 094520

Есть в наличии Доступно для заказа - 8 шт.Сейчас в 8 магазинах - >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 13.06.2021 в 10:30 Доставка на таксиДоставка курьером - 300 ₽

Сможем доставить: Завтра (к 14 Июня)

Доставка курьером ПЭК - EasyWay - 300 ₽

Сможем доставить: Сегодня (к 13 Июня)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК - EasyWay Самовывоз со склада интернет-магазина на Кетчерской - бесплатно

Возможен: сегодня c 12:08

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в поселке Октябрьский - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Сабурово - бесплатно

Возможен: сегодня c 19:00

Самовывоз со склада интернет-магазина на Братиславской - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Перово - бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Кожухово - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Вешняков - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) - бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Подольске - бесплатно

Возможен: завтра c 11:00

Код для заказа 094520 Артикулы 2114-3718010, 21140371801000 Производитель ДААЗ Каталожная группа: . .Электрооборудование
Электрооборудование
Ширина, м:
0.23 Высота, м: 0.08 Длина, м: 0.23 Вес, кг: 0.205

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

  • Виды корректоров фар 24 Февраля 2014

    Как уже было сказано в предыдущей статье про корректоры фар, наличие данного устройства является крайне рекомендуемым, т.

    к. подобные приборы влияют на безопасность дорожного движения. Использование корректоров фар дает возможность в автоматическом режиме подстраивать угол положения фар под любой угол наклона автомобиля, когда у него перегружена задняя (что чаще всего) или же передняя часть.

Наличие товара на складах и в магазинах, а также цена товара указана на 13.06.2021 10:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена - действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах - розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

12237dd8eb594a1d31fb50d88ec4865e

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Устройство и ремонт гидрокорректора фар на Lada Samara

Направление светового потока фар транспортного средства изменяется в зависимости от того, насколько машина нагружена. Если она везет много груза, кузов немного проседает и свет от фар освещает дорогу под неудобным углом. Чтобы отрегулировать этот угол, в автомобиль вмонтированы гидрокорректоры фар. Если они функционируют неправильно или вовсе сломаны, это создает много неудобств на дороге. Давайте разберемся, как исправить эту неприятность.

Как устроен корректор фар ВАЗ 2114

Вначале уточним, из чего состоит эта деталь и как работает корректор фар.

Интересно! Эта деталь не разбирается. Если она сломалась, ее надо заменить на новую. В процессе замены важно снять ее полностью, не отрезая, как делают некоторые автомобилисты. Иначе возникнут сложности с установкой новой детали.

Хотя сам гидрокорректор неразборной, состоит он из нескольких деталей. В состав комплекта входят:
  • рабочий цилиндр гидрокорректора;
  • исполнительные цилиндры на блок-фарах;
  • зафиксированные хомутами соединительные трубопроводы;
  • рабочая жидкость, устойчивая к замерзанию.
Когда гидрокорректор находится в нормальном положении, его система находится под максимальным давлением. Когда давление снижается, фары опускаются вниз. Тогда втягивается шток исполнительного цилиндра и оптика принимает опущенное положение.

Что касается собственно конструкции и принципа работы гидрокорректора фар ВАЗ 2114, то шток его основного цилиндра соединен с рычагом, который соединен с другим штоком, закрепленном на фаре. В качестве опорной точки используется проходящий через регулировочный болт рычаг. Соответственно, весь механизм функционирует по принципу работы качелей.

Поднимать или опускать опорную точку конструкции помогает регулировочный болт, а сам корректор раскачивает плафон. Когда болт установлен в крайнее положение, большая вероятность того, что обратный конец рычага выскочит из места крепления. Используя корректор фар, надо учитывать этот принцип его работы, чтобы не доводить дело до ремонта.

Когда требуется замена или ремонт детали

Эта деталь машины легко поддается диагностике. Если вы стали замечать, что пучок света не меняет своего положения, в то время как вы пытаетесь его поменять специальной ручкой, или он все время направлен в одно положение (только вниз или только вверх), стоит осмотреть эту деталь машины.

Бывает, что одна фара регулируется, а вторая не поддается никакому управлению. В этом случае необходима замена корректора фар только с проблемной стороны.

Однако прежде чем решаться на замену, надо убедиться в том, что соединение рычага и штока находится в рабочем положении. О замене стоит подумать и во время холодов, когда из-за резкого изменения температур на уплотнителе трескается некачественная резина. Тогда жидкость из гидрокорректора просачивается на поршни цилиндров при определенном его положении.

Причины поломок корректора и способы их устранения на ВАЗ 2114

Итак, самой распространенной причиной выхода из строя этой детали можно назвать попадание жидкости, вытекшей из цилиндра при треснувшей резине уплотнителя. В этом случае поршни периодически заклинивает, угол фар меняется и не регулируется рычагами. Иногда проблема оказывается в поломке самого регулировочного рычага. Соответственно, устранить эти проблемы можно заменой сломанных деталей.

Обратите внимание! Если на машине стоит корректор электронного типа, то поломка может заключаться в контактном соединении. Часто сбои в работе спровоцированы разрешением крепления кронштейна устройства.

Замена гидрокорректора фар на ВАЗ 2114

Провести смену данной детали машины довольно просто и ехать на СТО ради этого не всегда надо. Тем более что для проведения работ понадобятся всего лишь удлинитель с накидной головкой и плоская отвертка.

Как выбрать гидрокорректор

В целом на рынке представлены такие корректоры:

  • гидравлические, которые функционируют за счет давления в них жидкостей и поршней;
  • электрические;
  • автоматические, которые сами регулируют уровень фар в зависимости от загруженности автомобиля.
Первые — самые дешевые и чаще всего выходят из строя, вторые более надежные, а третьи — самые дорогие.

Выбор гидрокоректорра не составит особого труда, поскольку все разнообразие этой детали выполнено по одной схеме. Наблюдаются лишь некоторые различия в составе креплений цилиндров, габаритах и трубопроводах. Однако на каждой детали указано, для какой модели машины она подходит. Поэтому достаточно ориентироваться на информацию на упаковке. На рынке представлены такие гидрокорректоры:

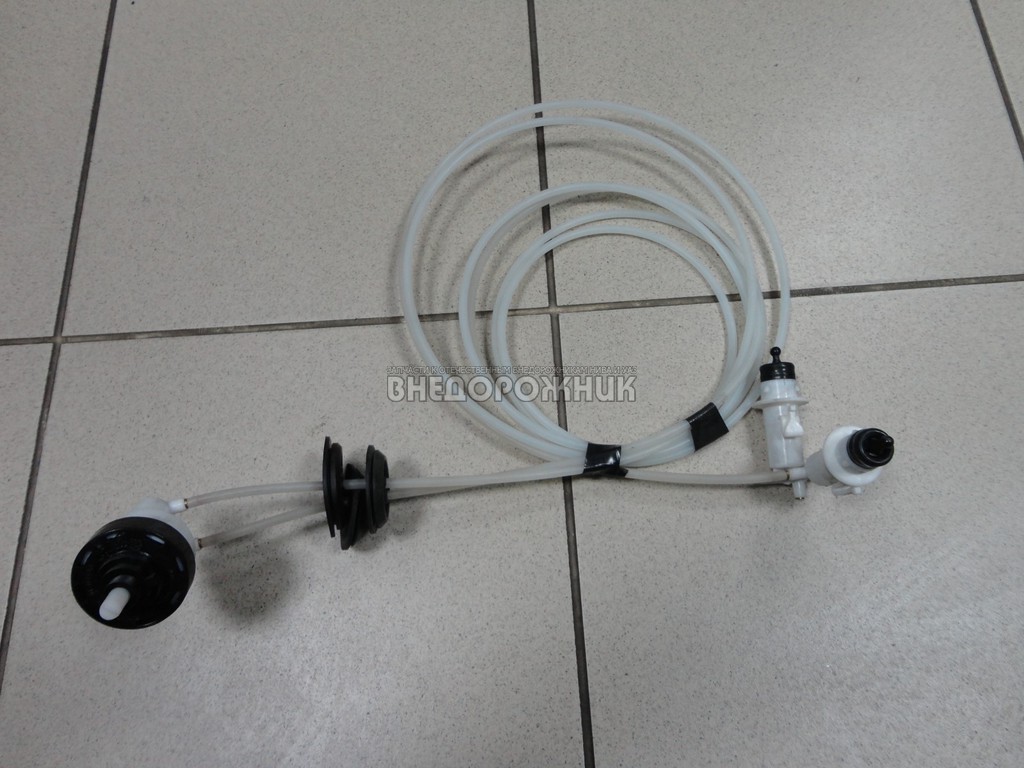

  • 21213-3718010 для 21213 «Нива»;
  • 2114-3718010 для ВАЗ 2113-2115;
  • 2110-3718010 и 2110-3718010-10 для ВАЗ 2110-2112
  • 2108-3718010 для ВАЗ 2108-21099;
  • 2105-3718010 для ВАЗ 2105-2107.
Также сегодня рынок предлагает деталь электрического типа. Считается, что он имеет повышенную эффективность по сравнению с гидравлическим. Но последний обычно входит в заводскую комплектацию ВАЗа. Главное его отличие — функции привода в нем выполняют электрические моторы. Он также легко вставляется в гнездо гидравлического механизма и монтируется точно таким же образом.

Интересно! В некоторых моделях ВАЗа предусмотрен штатный электрический корректор типа СиличЪ-Зенит.

Снятие гидрокорректора

Ремонт гидрокорректора фар ВАЗ 2114 начинается с того, что надо демонтировать вышедшую из строя деталь. Это вполне можно сделать самостоятельно, если придерживаться такой последовательности действий:

  1. отвернуть винты крепления хомутов трубопроводов к скобам крепления;
  2. снять ручку с основного цилиндра;
  3. открутить гайку, которой рабочий цилиндр крепится к панели приборов;
  4. отсоединить рабочий цилиндр от блок-фары;
  5. протолкнуть исполнительный цилиндр вместе с уплотнителями в салон.
Установка новой детали

После всех действий по удалению отработавшей детали, необходимо установить новую. Эти действия надо провести в обратном порядке относительно указанного выше. Но перед тем, как поставить новый, не забудьте заменить уплотнительное кольцо. Закончив установку новой детали, обязательно проверьте всю систему на работоспособность.

Обратите внимание! Не отрегулированная система может стать причиной ДТП, когда лучи света направлены не на дорогу, а например, прямо в глаза водителю автомобиля, который едет навстречу. Таким образом вы ослепляете его.

Во время замены или ремонта можно провести некоторые действия по улучшению работы этой системы машины. К ним относятся:
  • Если вы заметили, что на фаре образовывается конденсат, лучше ее замените, так как это влияет на степень освещения дороги в темное время.
  • Замените лампу в фаре, если заметили, что на фаре образовывается черный налет
  • Замените лампы на те, у которой больший угол светоотдачи.
  • Очищайте колпаки фар от грязи или нанесите на них очищающую пленку.
  • Если вы заметили, что отражающая поверхность фары отслаивается от ее металлического корпуса, то лучше замените ее на новую блок-фару.

Как видим, заменить гидрокорректор фар на ВАЗе несложно. Ремонтировать эту деталь не стоит и пытаться по причине цельности конструкции, поэтому если вы заметили, что система регулирования фар барахлит, покупайте новый комплект корректора. Во время его замены стоит провести ряд профилактических работ по улучшению работы системы освещения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Гидрокорректор фар ВАЗ 2114 как заменить и отрегулировать

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.

Как устроен гидрокорректор фар ВАЗ 2114

Видео:

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

  • основной цилиндр, закрепленный на панели приборов;
  • соединительные трубопроводы, зафиксированные хомутами;
  • исполнительные цилиндры на блок-фарах;
  • морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Видео:

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

  • «2105-3718010» — для ВАЗ 2105—2107;
  • «2108-3718010» — для ВАЗ 2108—21099;
  • «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
  • «2114-3718010» — для ВАЗ 2113—2115;
  • «21213-3718010» — для 21213 «Нива».
к содержанию ↑

Ремонт гидрокорректора ВАЗ 2114

Разборка панели

Ремонт устройства завод-производитель не предусматривает, поэтому при его поломке производят замену устройства в сборе вместе с цилиндрами и трубопроводами.

Если угол наклона фар при изменении степени загруженности авто не регулируется, и даже при помощи регулировочных винтов на блок фарах вам не удается получить оптимальный световой поток, проверьте работоспособность таким способом:

  1. Прежде всего, осмотрите устройство на предмет целостности трубопроводов, а также отсутствия утечек жидкости.
  2. Если после мероприятий неисправность вы не найдете, перейдите к проверке работоспособности рабочих цилиндров. Для этого нужно снять их с блок-фары и замерить ход штоков. Нормальное функционирование цилиндров обуславливается при ходе штоков 6,5-7,5 миллиметров.
  3. По причине того, что ремонт корректора фар ВАЗ не предусмотрен, сломанный прибор лучше заменить новым в сборе.
к содержанию ↑

Регулировка штока

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Чтобы гидрокорректор фар ВАЗ 2114 вновь заработал, ремонт устройства следует производить путем возврата рычага в выемку на штоке. Для этого надо закрутить до упора регулировочный болт, а потом нажать на плафон вниз и вставить шарик рычага в необходимое положение.

к содержанию ↑

Замена устройства

Своими руками заменить сломанный корректор фар несложно. Последовательность работ следующая:

  • отворачиваем винты крепления хомутов трубопроводов к скобам крепления;
  • с основного цилиндра снимаем ручку;
  • откручиваем гайку крепления основного цилиндра к панели приборов;
  • отсоединяем от блок-фары основные цилиндры;
  • проталкиваем исполнительные цилиндры в салон вместе с уплотнителями;
  • устанавливаем новый агрегат в последовательности, обратной сборке.

Замена

Многие автомобилисты вместо штатного гидрокорректора фар, который предусмотрен производителем, устанавливают более эффективный и практичный электрический корректор. От гидравлического он отличается тем, что в качестве привода здесь выступают электрические моторы. Для машин марки ВАЗ предусмотрен штатный электрокорректор типа СиличЪ-Зенит. Он без проблем устанавливается в те же места, где стоит гидрокорректор. Процесс установки такой:

  • отключаем минусовую клемму от аккумулятора;
  • поворачиваем основной цилиндр против часовой стрелки и демонтируем его;
  • меняем уплотнительное кольцо;
  • устанавливаем электрический корректор на место основного цилиндра;
  • демонтируем рычаг основного цилиндра в салоне;
  • плюсовую клемму соединяем с гнездом колодки 20;
  • минусовую клемму фиксируем на одной из шпилек кузова под панелью приборов;
  • вместо трубопроводов прокладываем проводку корректора или вдоль жгута электрического питания;
  • подключаем к АКБ минусовую клемму.

После всего этого вам нужно лишь проверить работоспособность устройства.

принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

  • механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
  • гидромеханический;
  • электромеханический;
  • пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

  • 6 – ручка регулировки светового пучка;
  • 1 – главный регулировочный механизм;
  • 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

  • переключатель на приборной панели;
  • мотор-редукторы;
  • блок управления;
  • провода питания.

Переключатель обычно устанавливается слева от рулевой колонки и имеет 3-4 фиксируемых положений для изменения угла наклона отражателя фар. Сервопривод, он же мотор-редуктор, он же непосредственно и корректор фар, является исполнительным механизм, перемещение штока которого поднимает либо опускает отражатель, упираясь в его нижнюю часть (сверху отражатель закреплен на шарнирах).

Принцип работы

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка. Устройство:

  • небольшой двигатель постоянного тока с возбуждением от магнитов;
  • червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
  • схема управления;
  • датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим. В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности
  • Обрыв цепи, появление окислов в местах разъемов.
  • Износ деталей электродвигателя.
  • Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги. Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

  • датчики дорожного просвета автомобиля;
  • блок управления;
  • сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

Электрокорректоры фар

Название:

Артикул:

Текст:

Выберите категорию:
Все Двигатель » Двигатели ВАЗ в сборе » Блоки цилиндров » Головки блока цилиндров (ГБЦ) » Коленвалы » Распредвалы 16V » Распредвалы 8V » Распредвалы Классика » Шкивы / звезды / шестерни » Шатуны облегченные » Поршни » Кольца поршневые » Клапана облегченные » Тарелки клапанов » Направляющие клапанов » Толкатели клапанов жесткие » Ремни ГРМ / ролики / натяжители цепи » Маховики облегченные » Прокладки » Буст-контроллеры » Шатуны стандартные и комплектующие » Подогрев тосола » Комплекты для ТО Впускная система » Спортивные ресиверы » Дроссельные заслонки спорт » Карбюраторы спорт » Фильтры нулевого сопротивления инжекторные » Фильтры нулевого сопротивления карбюраторные » Кронштейн нулевого фильтра » Регулятор давления топлива » 4-х дроссельный впуск Выхлопная система » Комплекты выхлопной системы »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4x4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2101-2105-2107 (Классика) » Пауки (выпускной коллектор) » Вставки для замены катализатора » Резонаторы (приемные трубы) » Глушители »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) »» Иномарки » Комплектующие для установки » Насадки на глушитель » Виброкомпенсаторы (Гофра) Турбо раздел » Приводные компрессоры АвтоТурбоСервис » Интеркулеры » Турбины » Турбоколлектор КПП / Коробка передач » Главные пары » Спортивные ряды » Блокировки КПП » Усиленные полуоси / валы / привода » Сцепление » Сцепление металлокерамика » Карданчик кулисы КПП » Короткоходные кулисы » Раздаточная коробка и комплектующие Подвеска » Стойки и амортизаторы KYB » Стойки и амортизаторы DEMFI » Стойки и амортизаторы SS20 » Стойки и амортизаторы АСТОН » Опоры стоек / усилители опор » Пружины » Проставки развала / шпильки колес » Шумоизоляторы и отбойники »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Калина, Лада Гранта » Полиуретановые сайлентблоки и втулки » Комплектующие » Подшипники » Поворотные кулаки и комплектующие » Ступицы и комплектующие » Задний мост Рулевое управление » Электроусилители руля (ЭУР) » Комплектующие ЭУР » Гидроусилители руля » Рулевой промежуточный вал » Рулевая рейка » Комплектующие рулевой рейки Тормозная система » Гидравлический ручной тормоз » Вакуумные усилители тормозов / ГТЦ » Задние дисковые тормоза » Тормозные диски » Тормозные колодки » Комплектующие тормозной системы » Задние тормозные барабаны Растяжки / защита / упоры / усиление жесткости кузова » Растяжки » Опоры двигателя » Подрамники » Защита картера » Рычаги передней подвески » Рычаги задней подвески » Стабилизатор устойчивости » Поперечины » Усилители кузова » Упоры капота и багажника » Крабы / гитары » Реактивные штанги » Комплектующие Внешний вид/обвесы » Бампера передние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4x4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 »» Рено Дастер » Бампера задние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4x4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Решетки радиатора »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4x4 »» ВАЗ 2108-21099 »» ВАЗ 2113-2114 »» ВАЗ 2110-2112 »» Датсун »» ВАЗ 2101-2105-2107 »» Лада Ларгус »» Рено Дастер »» KIA »» Лада Нива (ВАЗ 2123), Шевроле Нива (ВАЗ 2123) » Решетки бампера нижние »» Лада Веста »» Лада Приора »» Лада Калина »» Лада Ларгус »» Датсун » Кузовные детали »» Лада Приора »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 »» Лада Нива 4х4 »» Лада Ларгус »» Шевроле Нива »» Лада Веста »» Лада Иксрей »» ВАЗ 2101-2105-2107 » Реснички на фары »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 » Накладки на фонари » Боковые зеркала и стекла »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Шевроле Нива »» Лада Нива 4x4 »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Ларгус »» Датсун »» ВАЗ 2101-2105-2107 (Классика) » Накладки на зеркала »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4x4 »» Датсун »» ВАЗ 2108-2109; 2113-2115 »» ВАЗ 2110-2111-2112 »» Шевроле Нива »» Ларгус, Дастер » Евроручки » Накладки на ручки » Сабли (планки номера) » Молдинги » Накладки на пороги внешние » Накладки кузова / бампера / Cross » Спойлера » Рамки ПТФ » Жабо » Плавники на крышу » Фаркопы » Защита порогов »» Лада Нива 4x4 »» Шевроле Нива »» Лада Иксрей » Навесная защита » Рейлинги и комплектующие » Дефлекторы » Автобоксы / автопалатки » Рамки на номера » Знаки и наклейки » Брызговики и подкрылки » Автостекла » Прочее для внешнего тюнинга » Материалы для установки » Шноркели Салон » Европанели и комплектующие » Обивки дверей »» Лада Приора »» Лада Калина »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2109-2115 »» Лада Нива 4х4 »» Шевроле Нива »» ВАЗ 2101-2105-2107 » Комплектующие обивок дверей » Обивка багажника и капота » Бесшумные замки ВАЗ » Центральная консоль » Коврики в салон »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» УАЗ »» Renault »» Nissan »» Chevrolet »» Mitsubishi »» Mercedes »» Opel »» Peugeot »» Porsche »» Audi »» BMW »» Citroёn »» Daewoo »» Ford »» Hyundai »» Kia »» Volkswagen » Ковролин пола / багажника » Рули »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 » Муляжи подушек / подушки безопасности » Кожух руля » Подрулевые переключатели » Ручки КПП и ручника » Накладки на педали » Сидения, чехлы и комплектующие » Обогрев сидений » Подлокотники / подголовники » Выкидные и заводские ключи / чипы » Блоки управления / Кнопки » Ремни безопасности » Накладки на пороги » Уплотнители дверей | багажника | стекол »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Обивка потолка » Плафоны освещения салона » Солнцезащитные козырьки » Облицовки | обшивки | прочее для салона »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» Лада Ларгус Полки, подиумы, короба » Лада Веста » Лада Приора » Лада Калина » Лада Гранта » Лада Ларгус » Шевроле Нива » ВАЗ 2110-2112 » ВАЗ 2113-2115 » ВАЗ 2108-21099 » ВАЗ 2105-2107, Нива 4х4 » Ford » Chevrolet » KIA » Hyundai » Разное (Mazda, Opel, Skoda, Renault, Daewoo) Автомобильная оптика » Стандартная оптика »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Датсун »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Фары передние тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »»» Передние фары »»» Подфарники »» Шевроле Нива »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Задние фонари тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Лада Ларгус »» ВАЗ 2108-2109-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Противотуманные фары (ПТФ) »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 » Поворотники (повторители поворота) » Дневные ходовые огни » Ангельские глазки » Ксенон » Галогеновые лампы » Электрокорректоры фар » Комплектующие для установки » Светодиодные балки » Светодиодные лампы Электроника » Бортовые компьютеры » Электронные комбинации приборов » Стробоскопы » Блоки управления двигателем (ЭБУ) » Блоки управления двигателем для Е-газа » Радар-детекторы » Корректоры Е-газа ВАЗ, ГАЗ, УАЗ » Корректоры Е-газа Иномарки » Камеры заднего вида » Парктроники » Блоки управления подушкой безопасности » Реле, автосвет, прочее » Музыка Сигнализации и противоугонные системы » Автосигнализации » Блокираторы руля » Чехлы для брелков Тонировка / шторки / пленка для кузова » Съемная тонировка » Тонировочная пленка » Солнцезащитные шторки » Пленки для кузова » Тонировочный лак » Водоотталкивающая пленка Стандартные запчасти ВАЗ » Топливная система / бензобаки »» Баки топливные »» Бензонасосы и комплектующие »» Крышки и клапаны » Крышки двигателя » Уплотнители / утеплители / шумоизоляция » Стеклоподъемники » Шкивы коленвала » Толкатели гидравлические » Радиатор / система кондиционирования » Стартеры » Модули и катушки зажигания » Бачки омывателя » Высоковольтные провода » Водяные помпы » Датчики скорости » Жгуты проводов »» Жгуты проводов для ВАЗ 2101-2107 »» Жгуты проводов для ВАЗ 2108-21099 »» Жгуты проводов для ВАЗ 2113-2114 »» Жгуты проводов для ВАЗ 2110-2112 »» Жгуты проводов для Lada Kalina 1/2 »» Жгуты проводов для Lada Priora »» Жгуты проводов для Lada 4х4 »» Жгуты проводов для Сhevrolet Niva »» Жгуты проводов для Lada Granta »» Жгуты проводов для Lada Largus »» Жгуты проводов для Lada Xray »» Жгуты проводов для Lada Vesta »» Жгуты проводов для UAZ Patriot » Генераторы и комплектующие » Фильтры » Шаровые опоры » Резисторы электронного вентилятора отопителя » Свечи зажигания » Электродвигатели отопителей » Буксировочные крюки » Замки зажигания » Щетки стеклоочистителя » Вентиляторы и комплектующие » Система смазки. Комплектующие » Маховики и комплектующие » Термостаты и комплектующие Аксессуары » Звуковые сигналы » USB зарядники » Компрессоры / Насосы » Комплектующие колес » Автоодеяла

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Корректор фар ваз 2110

Автор admin На чтение 2 мин. Просмотров 541

Ценность и необходимость такого устройства, как корректор фар, давно ни у кого не вызывает сомнений. Хотя на отечественных машинах проблема ослепления встречных водителей не такая острая, как у обладателей ксеноновых фар, но тем, кого слепят, от этого не легче. Шутить с безопасностью не надо, поэтому корректор фар ВАЗ 2110 в данном вопросе может внести свой вклад в ее обеспечение.

О коррекции освещения

Как известно, проверка и регулировка осветительных приборов легкового авто проводится на незагруженной машине. Именно такой подход к регулировке освещения приводит впоследствии к дополнительным проблемам. При изменении загрузки автомобиля вследствие размещения на заднем сиденье пассажиров или груза, меняется световой поток, фары начинают светить выше, ослепляя при этом встречных водителей.


Избежать такой ситуации помогает устройство, корректирующее распространение света в зависимости от загрузки авто. Для многих машин, в том числе ВАЗ моделей 2114, 2112, 2115, 2110, 2109 подобное устройство является штатным оснащением машины. Существуют разнообразные по назначению аналогичные системы, выполняющих подобные функции и различающихся как принципом действия, так и возможностями по регулировке угла наклона осветительных приборов, но сейчас коснемся вполне конкретного устройства.

Корректор фар ВАЗ

В конструкции вазовских машин, для регулировки угла наклона осветительных приборов, используется гидрокорректор. Его работа основана на передаче усилия от ручки управления к фарам с помощью жидкости. Конструктивно подобный корректор включается в свой состав:

  • переключатель, позволяющий оперативно изменять для оптической оси угол ее наклона;
  • главный цилиндр, располагающийся на панели;
  • рабочий цилиндр, связанный с корпусом фар;
  • соединительных трубок, заполненных специальной незамерзающей жидкостью.


Принцип работы подобного устройства достаточно прост. При повороте ручки переключателя это изменение воспринимает главный цилиндр, и на его выходе формируется усилие, поступающие через заполненные трубки на рабочие цилиндры. Они парные и установлены на каждую фару. Под действием поступившего усилия шток рабочих цилиндров начинает перемещаться, изменяя направление светового потока.

Корректор описанного типа, используемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109 является неразборным и в случае повреждения заменяется полностью, вместе с цилиндрами и трубками. Наиболее частыми причинами отказов подобной системы, являются перетирание трубок и потеря заполняющей их жидкости.

Гидрокорректор, применяемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109, достаточно прост по конструкции и использует гидравлический привод для управления положением осветительных приборов. Из-за потери жидкости, заполняющей соединительные трубки, возможно прекращение работы подобного устройства.

Мне нравится1Не нравится
Что еще стоит почитать

Почему не горит задняя передача ВАЗ 2110

Схема включения наружного освещения

1 - габаритные огни в фарах
2 - монтажный блок
3 - выключатель наружного освещения
4 - замок зажигания
5 - контрольная лампа внешнего освещения в комбинации приборов
6 - габаритный свет фонари в наружных задних фонарях
7 - стоп-сигналы во внутренних задних фонарях
8 - фонари освещения номерного знака
9 - выключатель освещения приборов
10 - выключатель фонарей заднего хода
11 - выключатель стоп-сигналов
12 - блок бортовой система управления
13 - лампы заднего хода во внутренних задних фонарях
К1 - реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А - на источники питания
Б - к лампам освещения приборов

Лампы переднего габаритного света расположены в фарах, задние - в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111).Лампы стоп-сигнала и заднего хода - во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110.Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода включаются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Схема освещения
  • Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Снятие и установка фар
  • Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Гидрокорректор фар
  • Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена главного цилиндра гидрокорректора
  • Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Регулировка фар
  • Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Наружное и внутреннее освещение
  • Стоп-сигнал и фонарь заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Указатели поворота
  • Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Противотуманные фары
  • Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена бокового указателя поворота
  • Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена переключателя фонарей заднего хода
  • Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена фонарей заднего хода и стоп-сигнала
  • Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • - Замена подсветки заднего номерного знака
  • Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Датчик заднего хода ВАЗ 2110 - это механизм включения фонарей заднего хода, который белым сигналом оповещает о намерении ( или уже предпринимающие действия) водителя и автомобиля, чтобы двинуться назад.

Где находится датчик заднего хода ВАЗ 2110?

Этот датчик расположен слева внизу коробки передач. Найдя его, вы не ошибетесь, потому что это единственный элемент на КПП с подключенными проводами.


Устройство и принцип действия.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, отчего она загорается. Это происходит благодаря особому шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты.В момент выключения «задние» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Нередко можно услышать (или даже увидеть на дороге), что сигнал не работает, свет не загорается при движении задним ходом. По большому счету такая неисправность никак не повлияет на ход автомобиля по проезжей части, но вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, выяснить единственный правильный из которых следует на смотровой яме или эстакаде.Наиболее распространенными из них считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить наружное освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые защелки, открутить лампу, нажав на нее.Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислены, предохранители вышли из строя, "массы" на плате нет.

Решение проблемы: почистить контакты, при необходимости заменить оборванные провода и неисправные предохранители. Для этого достаточно снять фару.

3. Обрыв провода.

Решение вопроса: проверка целостности проводов и их замена при необходимости.

4.Сломан датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, поддон для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка для » 22 "увеличено. Теперь о самой проверке:

  • Отсоедините и снимите провода, подключите тестер, выставив на нем функцию "звонок" или сопротивление.
  • Включаем задний ход, затем - зажигание, не забываем следить за показателями сопротивления на тестере. Если счетчик показывает «0», значит все в порядке. Остальные значения говорят о необходимости замены устройства. То же самое проделайте с лампами заднего хода, горящими, если передача заднего хода не включена.

Если вы определили, что вам необходимо заменить датчик заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

  1. Снимите защиту на «двигателе», если она есть, поставив какую-то емкость под место отвинчивания датчика, чтобы избежать «утечки» масла в никуда.
  2. Освободить провода, прикрепленные к детали. Для этого нужно лечь под машину.


  1. Выкрутить неисправный датчик ключом на «21».

Ваши соседи стали жаловаться, что когда ты в любимом ВАЗе ездишь задним ходом, это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, в том числе о соседях.
В чем могут быть причины того, что задние фонари не светятся? Как сделать самому?
Насколько это сложно и что для этого нужно? Что делать в каком порядке?
Ответы на все эти вопросы дает данная статья, а также есть вспомогательные фото, показывающие, как это делается правильно при замене этого датчика на ВАЗ 2106, 2108 и другие модели:

  • Причины не горящих фонарей заднего хода автомобиля ВАЗ
  • Инструменты
  • Замена датчика
  1. ВАЗ 2107
  2. ВАЗ 2109
  3. ВАЗ 2110
  4. ВАЗ 2114
  • Проверка работоспособности
  • Что делать, если замена датчика не помогла?

Причины не горящих фонарей заднего хода автомобиля ВАЗ


Для начала нужно выяснить, по какой причине не загораются фонари заднего хода - может, просто перегорели лампочки (см.) И менять даже датчик не нужно?
Вот несколько причин:

  • Перегорели лампы заднего хода.Проверить их работоспособность можно, вынув их из фонарей и проверив мультиметром.


  • Еще одна причина - повреждение проводки. Здесь все посложнее - поиск займет больше времени. И проверяется точно так же - мультиметром на целостность или сопротивление.
  • Плохие контакты на датчике заднего хода. Как известно, при плохом контакте обычно ничего не получается.
  • Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
  • Перегорел предохранитель (см.). Какой именно нужно указать для каждой машины в руководстве по ремонту.
  • Ну и поломка самого датчика - об этом свидетельствует как отказ включаться фарами при включении задней передачи, так и постоянное свечение фонарей.

Для устранения неполадок с освещением вам, возможно, придется выполнить все ремонтные работы, но вы можете начать с датчика. Цена на него небольшая - обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

  • Набор ключей. Хотя это даже громко сказано. Вам понадобится 22 ключа, а в некоторых случаях 24 ключа


  • Маленькая емкость для масла
  • Отвертка
  • Плоскогубцы
  • Изолента
  • Молот
  • Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ - с 2106 на 2115.Вот вам инструкция.

ВАЗ 2107


Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед началом замены датчика на любом транспортном средстве очистите корпус коробки передач от грязи, чтобы упростить поиск датчика и предотвратить попадание грязи в масло.

Итак:

  • Сначала ищем датчик - он находится с правой стороны КПП, если смотреть на машину по направлению ее движения.Ошибиться очень сложно - это единственная деталь в КПП, где подходят два провода.


  • Если провода оборваны, то ищите выступающие контакты.
  • Если провода все еще на датчике, отсоедините их.
  • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более длинный кривошип, так как со временем датчик прилипает к картеру.
  • Если нет возможности открутить датчик реверса ключом (головкой), то это нужно делать молотком и зубилом.

Примечание! Картер коробки передач очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • Затем очистите сиденье от грязи ножом.
  • Снимите металлическую шайбу с грязью и замените ее новой.
  • Вставьте датчик и затяните его тем же ключом до упора.
  • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу - потечет оно или нет.В этом случае она не потечет.

ВАЗ 2109


Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
  • Датчик находится с левой стороны при движении автомобиля.
  • Если Classics пришлось загнать в смотровую яму, то переднеприводные автомобили можно было просто поднять под левое переднее колесо с помощью домкрата.
  • Опять же - проводка подходит к датчику.
  • Снимите провода.
  • Для снятия датчика вам понадобится удлиненная головка 22 и ручка.
  • С помощью головки снимаем датчик.


Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

  • Подготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
  • Вставьте новый датчик как можно скорее.
  • Сначала затяните вручную, а затем затяните той же головкой и храповым механизмом.
  • Подсоедините электрические провода.
  • Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Поэтому нет смысла писать ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода - см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
Инструкции:

  • Суть процесса та же.
  • Поднимите автомобиль домкратом.
  • Снимите защиту с двигателя, если необходимо, но это может даже не понадобиться.
  • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
  • Отсоедините разъем проводки от датчика.
  • Ключом на 22 (с головкой удобнее, но можно и ключом) откручиваем датчик.
  • Поставьте емкость для масла перед снятием датчика с разъема.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не важно.

  • Выньте старый датчик и вставьте новый вместе с новым кольцом.
  • Затяните датчик гаечным ключом или головкой.
  • Очистить картер коробки передач от масляных следов.
  • Подсоедините провода.
  • Пополните до необходимого уровня.
  • Установите защиту двигателя (при необходимости).

Итак, датчики поменяли. Теперь вы можете приступить к проверке их работоспособности.

Проверка работоспособности

И вот настал момент, когда все должно заработать:

  • Включите передачу заднего хода.
  • Поверните ключ зажигания.
  • При этом заводить машину нет необходимости, как об этом пишут некоторые «знатоки».
  • Положительный результат - горят оба фонаря заднего хода.

Если был достигнут положительный результат, поздравляю. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин - почему не загораются фонари заднего хода. Причина может быть в любой из вышеперечисленных или во всех сразу.
Следовательно, шаг за шагом вам нужно будет предпринять шаги по устранению каждого из них, и тогда вы добьетесь успеха.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Здравствуйте. Наконец-то и бесповоротно в нашем городе наступила осень, уже неделю идет дождь, а вместе с ним и мелкие неисправности. В очередной раз, припарковав машину после работы, я заметил, что фонари заднего хода не горят.

Первым делом проверил предохранитель F19, отвечающий за фонари заднего хода, оказался в порядке.

На всякий случай проверил обе лампы, все исправны.Протер контакты, не помогло.
Осталось проверить только датчик задней передачи, в народе известный как «лягушка».
Этот датчик находится в коробке передач слева по ходу движения.


Видно без ямы, достаточно снять воздушный фильтр.


Блок обмотан красной лентой

Проверить датчик можно, исключив его из схемы. Для этого включите зажигание, снимите колодку и замкните на ней провода между собой.


В этом случае должны загореться фонари заднего хода. Если этого не произошло, проблема не в датчике. Это был только мой случай.

Для начала решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушка» от АКБ надо подать 12В. Лампы горят, это хорошо! Таким образом я выяснил, что на лягушку напряжение не подается. В этом случае на предохранителе находится пружина, т.е. проблема в проводке между монтажным блоком и крестовиной.

Выключив датчик («лягушку»), предохранитель и лампы, стою под дождем, все в ожидании дальнейших исследований с проводкой, и тут в голову приходит яркая мысль, проверить монтажный блок с обратной стороны , а именно колодки, входящие в него.


Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу. Это позволяет вести машину задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны сработать соответствующие сигналы - фонарей заднего хода.

Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, благодаря чему водители вокруг вас видят, что вы собираетесь сделать резервную копию. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

Принцип действия


Этот регулятор работает больше, чем просто:

  • Вы переключаете рычаг переключения передач на задний ход;
  • Одновременно с включением задней скорости вилка включения прижимается к датчику;
  • Создается замыкание провода на массу;
  • Загорается свет, сигнализирующий о трогании с места.

Признаки неисправности

Конечно, очень легко заподозрить, что датчик заднего хода не работает - при включении задней передачи свет не загорается.


В такой ситуации есть всего три варианта развития события:

  1. Сама лампочка перегорела, значит, сам элемент может быть целым.
  2. Перестал работать предохранитель питания. Нередко он просто перегорает.
  3. Сам датчик не работает. Это случается не так часто, но его состояние придется проверить.

Это датчик?


Действительно, как определить, что вышел из строя именно он, а не перегоревший предохранитель или лампочка? Все очень просто.

  1. Придется снять предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусмотрена установка предохранителя № 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
  2. Проверить состояние лампы. Если с ней все нормально, то вариант только один - сломался датчик заднего хода.

Где это и как это проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.


Но на самом деле, где он? В поиске этого элемента нет ничего сложного.

  1. Вам понадобится эстакада или яма. Так или иначе, вы должны быть под машиной.
  2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от него находится желаемый датчик.
  3. Можно ли его спутать с другими устройствами? Едва. Только для этого элемента предусмотрена проводка трансмиссии. Поэтому других подобных устройств поблизости вы точно не найдете.

Приступаем к проверке. В конце концов, нам нужно убедиться, что датчик вышел из строя и его замена действительно сработает.

Для проверки проделаем следующие манипуляции:

  • Отсоединить терминал от счетчика;
  • Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
  • Переключить коробку передач на заднюю скорость;
  • Запустить двигатель;
  • Посмотрите, что выдает устройство;
  • Если прибор показывает сопротивление 0 Ом, плюс звучит зуммер, значит все нормально, датчик исправен;
  • Плохо, если счетчик показывает бесконечность.Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях поехать задним ходом, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.


Процедура замены датчика заднего хода на автомобиле ВАЗ 2110 ничего сложного не предусматривает.С этим справится даже автовладелец без особого опыта и навыков.

Следуя пошаговым инструкциям, вы сможете быстро и эффективно заменить счетчик и продолжить движение на уже полностью исправном автомобиле.

  1. Очистите агрегат от скопившейся грязи, так как при снятии она может попасть в трансмиссионное масло. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
  2. Машина установлена ​​на яме или эстакаде. Опять же, вам нужен доступ к низу.
  3. Снять защиту картера. Делается это путем откручивания нескольких креплений.
  4. Используйте небольшую емкость, чтобы налить смазку. Дело в том, что при демонтаже датчика вместе с ним заливается небольшое количество масла. Вряд ли вам захочется, чтобы он был на полу, у вас под ногами.
  5. Отсоединить проводку от датчика заднего хода.
  6. Выкрутите счетчик из гнезда.
  7. Слегка зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
  8. Заменить купленный качественный датчик реверса на старый, отслуживший свое назначение.
  9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки слито, и залейте такое же количество обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
  10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места соединений, отметьте их при отключении проводов.Хотя на самом деле там сложно запутаться.
  11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода сможет вернуть работоспособность КПП на прежний уровень.

При внимательном подходе даже новичку такой ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с походом в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в выступлении автомобилистов и пешеходов уже вокруг вас.

Как установить фары на ВАЗ-2114

Отечественные автомобили марки ВАЗ всегда пользуются большим спросом у наших водителей. И на то есть веские причины - эти машины имеют довольно приемлемую стоимость, а также низкие затраты на обслуживание.Однако рано или поздно автомобилисты сталкиваются с ситуацией, когда железному другу требуется мелкий ремонт. К таким случаям можно отнести и замену фары на ВАЗ-2114.

Конечно, можно воспользоваться СТО, заплатив за услугу несколько сотен рублей, но зачем переплачивать, если то же самое можно сделать самостоятельно? Итак, давайте разберемся, как выбрать и установить фары на ВАЗ-2114.

Краткая инструкция по выбору фар

Не спешите сразу приобретать стандартные фары, ведь у вас есть возможность улучшить световые характеристики автомобиля.Но владельцы отечественных ВАЗов не понаслышке знают, насколько сильно светят их ближний свет. Поэтому многие автолюбители советуют вместо обычных галогенных ламп устанавливать ксенон. Здесь следует помнить, что не всегда ксенон может попасть прямо в вашу машину. Лучше всего устанавливать только те лампы, на которых производитель указал вашу марку и модель автомобиля. Также для улучшения ближнего света на ВАЗ-2114 можно дополнительно установить противотуманные фары.

Процесс установки

Итак, для начала нужно выбрать место, где будет произведена замена.Оптимальный вариант - гараж, а если его нет, можно заменить фары на ВАЗ-2114 и на улице. Главное, чтобы ваша машина не мешала движению других машин. Также стоит помнить, что процесс монтажа следует проводить исключительно в сухую погоду.

Поставьте автомобиль на ручной тормоз, выключите и отсоедините клемму аккумулятора от аккумулятора. Это необходимо для того, чтобы вас не ударило током при подключении проводов. Затем снимите декоративную крышку, закрывающую радиатор.Эта деталь часто крепится на 4 болта. Далее найдите специальный винт, который находится под пластиковым бампером и также открутите его. После этого откручиваем винт, который находится возле радиатора (он соединяет нашу запчасть с планкой). После этого вы заметите, что фары на ВАЗ-2114 немного начнут двигаться - это признак того, что запчасть полностью освободилась от креплений.

Теперь вы можете безопасно снять световое устройство. Но не забывайте, что поворотники и фары на ВАЗ-2114 тесно взаимосвязаны, поэтому разделять их категорически запрещено.

Итак, переходим к завершающему этапу - снимаем все провода. Для этого нужно снять 2 заглушки, идущие к поворотникам и фарам головного света, и снять гидрокорректор. На обратной стороне запчасти вы увидите еще 4 винта - их тоже нужно открутить. Все, на данном этапе разборку фар на ВАЗ-2114 можно считать завершенной. Сборка производится в обратном порядке.

Полезный совет: при выполнении всех процедур сборки / разборки желательно отмечать все раскрученные болты.Это значительно сэкономит время на установку.

Фонари диодные ВАЗ 2109. Фары передние и задние

Практически каждый автовладелец хочет сделать свою машину уникальной. И не беда, речь идет о «Майбахе» или ВАЗ 2109, 21099. С их помощью можно сделать эксклюзив практически любой автомобиль. Далее рассмотрим элементы тюнинга фар на ВАЗ 2109 и 21099, и как это можно сделать своими руками.

Следует отметить, что тюнинг как передних, так и задних фар не такой сложный процесс, как может показаться на первый взгляд.Главное, чтобы была нужна ваша фантазия и необходимые материалы.


Тюнинг задних фар ВАЗ 2109

Альтернативная оптика

Помимо того, что альтернативная оптика на ВАЗ 2109 или 21099 красива, такие фары намного надежнее штатных осветительных приборов.

А они портят внешний вид машины? Дело в том, что стекло пропускается влагой, в результате окисляются контакты, и лампу можно просто преодолеть.Даже если этого не произойдет, стекло будет запотевать, что приведет к плохой видимости на дороге. Замена очков ничего не даст. Результат если и будет, то ненадолго.

Исходя из этого, можно сказать, что или 2109 и 21099, или передние фары - это скорее необходимость, чем просто внешнее изменение.


Альтернативная оптика на ВАЗ 2109

Типы ламп

Для задних и передних фонарей можно использовать два типа фонарей:

Как показывает практика, для задних фонарей чаще всего выбирают светодиодные лампы.Это обусловлено тем, что такие осветительные приборы намного дешевле, но в то же время долговечны и экономичны.

Кроме того, такие преимущества светодиодных ламп можно выделить именно на ВАЗ 2109, 21099:

  • срок службы - не менее 10 лет;
  • эргономика;
  • энергосбережения;
  • Предупреждение
  • в 3 раза быстрее, чем ксенон.

На фоне всего этого такие фары дают оптимальное для автомобиля количество света.Если менять задние или передние фары, желания нет, можно произвести тюнинг уже использованный. Следует отметить, что, в отличие от передних фонарей, задние на ВАЗ 2109 или 21099 можно красить даже изнутри. Представьте, что на самом деле это довольно просто.


Фары задние светодиодные

Необходимые материалы

Прежде всего, следует отметить, что обычная краска из-под нее не подойдет. Это связано с тем, что пространство внутри нагревается, и краска просто скользит.Используйте для тюнинга задних фар на ВАЗ 21099 или 2109 только специальную краску.

Специальное вещество для тюнинга фонарей должно выдерживать высокие температуры. Стоимость одной такой бутылки не превышает 500 рублей.


Краска для тонировки автомобильных фар

Чтобы краска на фарах держалась долго, следует провести подготовительный этап. Алгоритм действий:

  • фары в разобранном виде;
  • удален дополнительный отражатель указателя поворота;
  • через мелкую наждачную бумагу или специальное вещество удалили хром с поверхности фонаря;
  • нанесена грунтовка.

Обратите внимание, что высыхать грунтовка должна не менее одного часа. Нанести вещество на ВАЗ 2109 или 21099 ярмарку в 2-3 слоя. Иначе краска при эксплуатации просто слетит.


Подготовка фар к покраске

Процесс покраски

Краску необходимо наносить не менее 4-5 слоев. Не менее часа нужно просушить. После этого можно будет собрать весь задний фонарь.

Особенно тщательно на завершающем этапе нужно относиться к герметику. Старый полностью удален. После этого поверхность заднего фонаря обезжиривается и наносится новый герметик соответствующего цвета.

При неправильном применении этого защитного вещества задняя фара ВАЗ 2109 (21099) запотевает, что приведет к более серьезным последствиям. В общем, сделать своими руками очень просто.

Пленка тонированная

Если картина вам не подходит, можно использовать тюнинг с помощью пленки.

Следует отметить главное правило: чем лучше пленка, тем лучше результат.Поэтому в этом случае экономия нецелесообразна.

Пленку можно наносить на светильники как снаружи, так и изнутри. Но если вы планируете смелить фару впереди, следует понимать, что пленка намного быстрее приходит в негодность.


Тонировка фар пленкой

Процесс выпавших фар

Алгоритм:

  • фары аккуратно разобраны и разобраны;
  • удалил отражатель с помощью абразивного материала или специальной жидкости.

Рекомендуется оклад с крашеным скотчем, чтобы в процессе работы не поцарапать его. Чтобы пленку легче было коптить по краям, это не слишком острый шпатель. Чуть посложнее приклеить пленку на задние фонари. Процесс оклейки такой же.

Задние фонари (фары) ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 имеют следующие лампочки:
1) Стоп-сигналы.
2) Габаритные размеры.
3) реверс.
4) витков.
5) противотуманный фонарь.

От узла крепления на задних фарах идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету:
1) Стоп-сигналы - красный
2) Размеры - желтый
3) задний - зеленый.
4) витка - синяя.
5) Фонарь художественный - оранжево-черный.

Естественно, необходимо понимать, что если автомобиль ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 старый и многие, кто занимался проводкой, то цветовое соответствие провода его назначения может быть нарушено.То есть красный провод можно преобразовать не в стоп-сигналы, а например по габаритам. Но в целом это очень важный момент: разработчики ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Специально функциональное назначение провода помечено определенным цветом, чтобы было удобнее при эксплуатации.

Если в задней фаре ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не работает какой-то световой сигнал, то перед тем, как подняться на монтажный блок и открыть электричество, проверьте следующее:
1) Надежность крепления массы фара задняя к кузову ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.
2) Проверить надежность крепления разъема провода к фаре.
3) исправность лампочки
4) Качество контакта лампочки с платой фонаря. Часто бывает, что все целиком и лампочка и масса хорошая, а на лампочку приходит 12 вольт, а она не светит. Причина - плохой контакт лампочки с платой. В этом случае необходимо очистить цоколь лампочки и накладку на фонаре мелкой наждачной бумагой. Как сказал один умник: «Электрик - наука о контактах.«
Для разборки заднего фонаря ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 сначала снимаем защитную пластиковую крышку. Затем отсоединяем черный провод лампы от массы. Затем снимаем разъем со световой платы и вынимаем саму плату со светом. лампочки из корпуса фары.При необходимости замены самой фары откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Есть один важный момент, который многие владельцы ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не знаю.Это задний противотуманный фонарь.
Включает кнопку между тревожной кнопкой и обогревом заднего стекла. Работать задний противотуманный фонарь будет только при:
1) включенном зажигании.
2) Средние фары включены.
3) Нажата кнопка на фонарике.
Фара противотуманная фара ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 - единственная, у которой внутри фары есть отражатель. Благодаря этому отражателю свечение фонаря становится ярче.

Как только на рынке появилась ВАЗ «Девятка», сразу появились фары на ВАЗ 2109.Фонари на ВАЗ 2109 в базовой комплектации по стандарту имеют мощность 60 Вт и силу тока 10 ампер. Несмотря на такую ​​небольшую мощность, фары при бережном обращении с автомобилем могут прослужить десяток лет. В то время как другие осветительные приборы, не прошедшие сертификацию, зачастую не выдерживают таких сроков.

По месту расположения на кузове фонари делятся на передние и задние. Их конструкция разработана таким образом, чтобы лучше всего рассеивать световой поток и защищать лампу от механических повреждений.Для этого внутренняя поверхность покрыта тонким слоем алюминия, а корпус выполнен из стекла или прозрачного пластика, способного преломлять свет.

Фонарь гидрокорректор

Очень важной деталью системы освещения ВАЗ 2109 является гидрокорректор источника направленного света, который состоит из видимого устройства (главного цилиндра), двух рабочих цилиндров и соединительных трубок. Трубки заполнены незамерзающей жидкостью. Если в машине нет гидро-директора, на его место ставится специальная заглушка.Гидрокорректор помогает водителю настраивать фонари: направление луча света, который производит свет, идет в вертикальном направлении.

Регулировка осуществляется просто с места водителя - вам нужно повернуть ручку на панели приборов в одно из четырех положений в зависимости от распределения нагрузки в автомобиле. Поскольку гидрокормер - это цельный элемент, в случае поломки его замена происходит полностью вместе с трубками и цилиндрами. Замена происходит в следующей последовательности.

Установить новый гидрокормер необходимо в обратном порядке, учитывая, что в первую очередь запускать следует с исполнительных цилиндров.

Схема электропроводки осветительных приборов и их работы

Иногда осветительные механизмы не выдерживают условий эксплуатации, и у них возникают определенные проблемы. Часто такими проблемами являются неработающие фонари духовки, отсутствующий фонарь заднего хода, не включение стоп-сигналов и мигание светового сигнала поворота.

Противотуманные фары на ВАЗ 2109 можно включить только в том случае, если в машине горит Ближний свет. Для этого нажмите кнопку на панели приборов, после чего в ней загорится лампочка. Когда вы сохраните ту же кнопку, они выключатся.

Для переключения режима освещения, а также включения и выключения мигающих поворотников необходимо использовать рычаг переключения. Он расположен слева от руля. Регулировка рычага происходит достаточно просто, так как он перемещается по вертикальной и горизонтальной оси.

Замена фонарей и их латуни

Фары на Жигулях крепятся к кузову автомобиля всеми четырьмя гайками. Для того, чтобы взять эту систему крепления, необходимо сначала снять обшивку внутри багажника. После этой манипуляции можно получить хороший доступ к креплению корпуса заднего осветительного прибора машины. Для того, чтобы замена этих фонарей происходила легко и просто, потребуется несколько устройств:

  • головка торцевая № 8;
  • расширение;
  • рукоятка с храповым механизмом.

Стекло фары дальнего света Фары Жигулей можно заменить как переднее, так и заднее, со снятием корпуса фары и без него.

Замена проводится довольно часто, так как по дороге на большой скорости автомобиля в защитные окна осветительного прибора могут попадать разные типы предметов и вещей (часто камни). Заводская защита фары довольно слабая, поэтому стекло не всегда выдерживает удар, растрескивание или рассыпание.Также иногда повреждаются стекла фар из-за ошибочного ухода за ним со стороны автомобилиста.

Замена проводится всего на несколько вещей:

  • непосредственно прозрачный корпус фары;
  • клей-герметик для стекла;
  • растворитель, применяемый для очистки поверхностей;
  • вспомогательные материалы и инструменты (молоток, перчатки и др.).

Для повышения устойчивости фар к механическим повреждениям используется защита фар из ударопрочного пластика.Эта защита устанавливается очень аккуратно с помощью герметичного клея, чтобы предотвратить дальнейшее запотевание стекла.

Каждому автомобилисту хочется, чтобы его техника стала заметной и оригинальной. Вы можете модернизировать любую машину независимо от года выпуска и модели. «Девятка» - популярный автомобиль прошлого века, который выпускал российский автопром. Один из вариантов реконструкции - тюнинг фар на ВАЗ 2109. Фары на ВАЗ 21099 и фары на ВАЗ 2108 такие же.

  • замена штатной оптики на ксенон;
  • с использованием светодиодов;
  • Покрытие легких конструкций тонированными средствами.

Замена ламп

Заводские лампочки, установленные в автомобиле, недолговечны. Светодиоды имеют такие преимущества перед обычной лампой накаливания:

  • срок службы не менее 5 лет;
  • эргономика;
  • низкое потребление электроэнергии;
  • быстрое срабатывание.

Ночью очень важно иметь хороший обзор на дороге.Смена оптики часто улучшает показатели освещенности инструментов. Ксеноновые лампы мощнее диодов, но светодиоды просты в обслуживании, отличаются невысокой стоимостью. Не забывайте, что нерегулируемые ксеноновые лампы излучают очень мощный световой поток. Это может привести к дорожно-транспортному происшествию, так как встречный водитель может на время ослепнуть от яркого света.

Живопись

Распространенный способ автонастройки - затемнение оптики специальным лаком или окраска.Для выполнения работы вам понадобится баллончик с черной краской.
Допускается использование только материалов с высокими температурными показателями. Обычная краска в результате нагрева сойдет, и эффекта тонировки не останется.

Работа выполняется поэтапно:

  1. Фара снята с автомобиля.
  2. Оптика полностью разобрана.
  3. Откручены винты, удерживающие маску фары.
  4. Снимите отражатель указателя поворота.
  5. Считается хромированной краской.
  6. Нанесена печать на пластик в три слоя.
  7. После полного высыхания грунта наносится краска (автомеханики рекомендуют наносить краску в 5 слоев).
  8. Дизайн собран.
  9. Очищенные стекла фар от старых составов.
  10. Стекло моет, вытирает насухо и обрабатывает обезжиривающим средством.
  11. Черный герметик распределяется по краям.
  12. Устройство собрано и установлено на автомобиль.
  13. Подключение к цепи через блок предохранителей.

При неполном контакте стекла и блока оптики возможно попадание в воздух, из-за чего фары запотевают.

Пленка тонированная

Недорогой способ поменять оптику на ВАЗ 2109 - использование тонировочной пленки. Результат зависит от качества применяемых материалов. Хорошие тонирующие пленки имеют высокий светофор. Это важный показатель, от которого зависит жизнь всех участников движения на дороге.Допускается нанесение пленки на внутреннюю и внешнюю плоскости фар.

Нанесение тонирующей пленки на внешнюю поверхность возможно без снятия оптики с автомобиля. Для этого необходимо подготовить поверхность: удалить пыль, грязь, самолет должен быть чистым и сухим. Делается насечка, вырезается кусок нужного размера. На стекло наносится вода с мылом. С пленки снимается защитный слой, он наносится на фару. В воздухе. Самолет аккуратно протирается ветошью, остатки жидкости удаляются.Этот метод быстрый и простой. Его выполнит даже автомобилист, не имеющий особых навыков и знаний.

Тонирующая пленка легко снимается. Но тюнинг фар ВАЗ 2109 пленкой имеет и свои отрицательные стороны:

  • отслоение материала через некоторое время;
  • уменьшение яркости излучаемого света;
  • нарушение правил дорожного движения, за которое грозит штраф;
  • затруднения при прохождении техосмотра.

Улучшение задних упоров

Тюнинг задних фонарей ВАЗ 2109 несложный.Эту операцию можно произвести своими руками или обратиться в специализированный автоцентр. В модернизации задних упоров часто нужна даже заводская оптика: окисляются контакты, перегорают лампы. Возможно несколько вариантов реконструкции:

  1. Использование светодиодных накладок. Светодиодные ленты позволяют создать неповторимый рисунок и выделить автомобиль в потоке.
  2. Применение диодных колец. Диодные ленты придадут задним стопам и сделают их выразительными.
  3. Тонировка. Тюнинг Автомобильные фары можно использовать с пленкой или краской.Стоит обратить внимание на характеристики материала: он должен выдерживать высокую температуру.

Изменение внешнего вида автомобиля - занятие интересное. Есть много видов тюнинга. Важно всегда помнить, что автомобиль - средство повышенной опасности. У водителя всегда должен быть хороший обзор и освещение в темноте.

Как поменять стекло ВАЗ 2107

Фары на автомобиле ВАЗ 2107 не всегда надежны.На заводе они практически полностью невосприимчивы к механическим повреждениям. Бывает, что на трассе бешеный камень оставляет следы или трещины на стеклах фар. В этом случае, чтобы отремонтировать фару, необходимо предварительно снять стекло.

Вам потребуется

  • - перчатки;
  • Отвертка;
  • - Плоскогубцы;
  • - Автомобильный герметик;
  • - обезжириватель.

Инструкции

1

Снимите фару с машины.Для этого откручиваем винты, которыми он крепится к корпусу. Далее отсоединяем гидрокорректор и провода. Перенесите фару в сухое и проветриваемое помещение. Наденьте перчатки и постарайтесь аккуратно вытащить стакан. Если по каким-то причинам стекло не поддается, поставьте точечный светильник на ровную поверхность, предварительно застеленную газетой или ненужной тряпкой, и разбейте стекло фары.

2

Возьмите плоскогубцы и вытащите остатки стекла. Будьте осторожны, работайте в перчатках, чтобы не порезаться.Подберите отвертку с шириной прорези, равной ширине фары. Очистить весь старый герметик. Обратите особое внимание на замки и углы. В этих местах особенно сложно очистить поверхность.

3

Осмотрите отражатель фары. Из-за повреждения стекла могут появиться загрязнения, которые также необходимо очищать чистой сухой тканью или салфеткой. Обезжирить поверхность фары и новое стекло, подготовленное к замене. Осмотрите вторую фару, чтобы выбрать правильный герметик.Ведь цвет этого вещества на обеих фарах должен совпадать. Учтите, что герметик может быть черным, белым и прозрачным.

4

Нанесите герметик тонкой полоской. Обратите внимание на однородность слоя материи. Это важно для последующего процесса оклейки нового стекла. Возьмите новый стакан и, плотно вдавив его в пазы с герметиком, обвяжите конструкцию веревкой или обмотайте молярной лентой. Дайте фаре высохнуть примерно на сутки.

Совет 2: Как заменить стеклянные фары

Автомобильные фары Фары Чаще всего попадают в аварии. Но бывает, что владелец машины просто хочет поменять фары на на новые или улучшенные. При этом необходимо знать определенные нюансы, связанные с процедурой замены фары .

Вам понадобится

  • Молоток, герметик, отвертка Phillips и новое стекло фары

Инструкция

1

Для начала отсоедините отрицательную клемму от аккумулятора.

2

Далее, затянув отверткой фиксатор, достаньте гидрокорректор из отверстия в задней стенке блока- Lights . Затем необходимо отсоединить все провода, подходящие к фаре, и извлечь лампы.

3

Крестообразной отверткой открутите три само- фары на кузове автомобиля. Затем нужно снять с автомобиля блок-фонарь.

4

Затем с помощью молотка и отвертки разбейте стекло Осветите изнутри корпуса и аккуратно удалите фрагменты и остатки старого герметика.

5

Потом можно поставить новое стекло на герметик Фары , потом дать высохнуть. Нанести герметик равномерно, не оставляя трещин (для предотвращения попадания пыли внутрь фары и ее запотевания).

6

После полного высыхания герметика можно собирать фару в обратном порядке.

Совет 3: Как снять стекло

И сотрудники автосервисов, и обычные автомобилисты часто сталкиваются с повреждениями передних, задних или боковых стекол.В некоторых случаях эти повреждения настолько серьезны, что возникает необходимость снять стекло и заменить его новым. Этот процесс считается технологически сложным - демонтаж стекла часто занимает много времени и требует больших усилий.

В любом случае снять стекло одному человеку не под силу - даже опытные мастера автосервиса снимают переднее или заднее стекло с помощью помощников. Если вы планируете снять в домашних условиях стекло такого размера, без помощника вам тоже не обойтись.Размер бокового окна позволяет снять его без помощи помощника, но процесс его демонтажа также имеет те же нюансы, что и демонтаж переднего или заднего стекла.

  1. Вынимая стекло, в первую очередь руководствуйтесь его состоянием, а также рассмотрите способ установки нового стекла, которое будет использоваться в дальнейшем. Если старое стекло подходит для снятия матрицы для замены, его нужно удалить полностью, стараясь не повредить. Для этого стекло нужно освободить от резинового уплотнителя или аккуратно вырезать из герметика, который наносится по линии боковых стоек.Подготовив таким образом еще и верхний, а затем - нижний край, следует точно рассчитанными движениями выдавить стакан изнутри.
  2. Иногда стекло так повреждается, что в дальнейшем использовать его для копирования невозможно. В этом случае задача мастера - в первую очередь максимально очистить пломбу в местах приклеивания стекла. Необходимо аккуратно удалить остатки герметика и клея, а также оставшиеся фрагменты. Эту работу проще выполнять специальными зубилами или скребками, которые не должны быть слишком жесткими.
  3. Если вы вынуждены демонтировать переднее, заднее или переднее стекло автомобиля дома, вам часто не нужно иметь под рукой специальные инструменты. В этом случае можно использовать обычную медную струну в оплетке (например, 3, 4 или 5 струну от гитары), чтобы аккуратно снять автомобильное стекло. Этой веревкой можно будет аккуратно обрезать силикон - все стекла, особенно в иномарках, обычно засаживаются на силиконовый герметик или клей. Для этого возьмите обычное шило и проделайте отверстие в одном из углов стеклянного сиденья.Затем туда заводят шнурок: пропустив его насквозь и последовательно обработав им все стекло по периметру, можно аккуратно удалить силикон и снять стекло.

    Помните, что этот способ демонтажа требует присутствия не менее двух человек. Этот метод идеален для ситуаций, когда необходимо извлечь сильно поврежденное стекло, например, разбитое стекло почти на куски - и оно будет извлечено целиком, а не расколото на мелкие осколки.

Совет 4: Как снять стекло с фар

Во время поездки на автомобиле по дорогам, особенно в тех местах, где ведутся дорожные работы, и рассыпан щебень - камни не попадут машина. И, как правило, первым в таких ситуациях страдает переднее стекло фары , что приводит к появлению на стекле сколов и трещин, а иногда, что гораздо хуже, полностью разбивается линза.

Вам понадобится

Инструкция

1

Автомобиль с поврежденным стеклом фары , в соответствии с «Правилами дорожного движения», движение запрещено.Поэтому, во избежание конфликта с дорожной службой, стекло фары нужно немедленно заменить.

2

На подготовительном этапе с машины демонтируется передний бампер и облицовка радиатора.

3

Затем гаечным ключом на 10 мм два верхних болта крепления фары s, а затем еще один болт - правый и левый ее крепления.

4

Демонтаж фары л, сняты клипсы, предназначенные для крепления стекла к кузову фары с.Старое - снимается и на его место устанавливается новое стекло.

5

Все дальнейшие действия производятся в обратной последовательности.

Совет 5: Как поставить стекло ВАЗ-2107 на ВАЗ-2106

При тюнинге кузова автомобиля ВАЗ2106 автовладельцы часто устанавливают заднее (потому что оно с подогревом) и передние боковые стекла от «седьмой» модели » Жигули ». Замена указанных деталей в дверях «шестерки» произведена из-за низкого качества узких стеклянных треугольников, называемых в народе «ветровками», на которых крючки запирания никогда не задерживаются надолго.

Вам понадобится

  • - отвертка;
  • - шнур капроновый;
  • - гаечные ключи малые.

Инструкции

1

Перед установкой заднего ветрового стекла нагрейте его на столе, накрытом одеялом (шерстяным или фланелевым). В резинку вставьте замок и нанесите тонкий слой силиконового герметика на внутреннюю полость.

2

Наденьте резинку на стекло и поместите нейлоновый шнур во внешнюю канавку, смазанную консистентной смазкой, так, чтобы его концы были загнуты вниз, в центре.

3

Вместе с помощником вставьте стекло с резинкой в ​​нижний паз рамы корпуса. Во время этой процедуры убедитесь, что он был установлен по центру. При необходимости выровняйте стекло, постучав ладонями по его поверхности, чтобы переместить его в любом направлении.

4

Изнутри начинаем вытягивать шнур из (Одновременно с его снятием получается край резинки, который надевается на край каркаса корпуса) помощник в это время снаружи следует прижать стекло руками.

5

С заменой боковых стекол в двери все несколько сложнее.

6

Снимите крючок открывания замка, ручку стеклоподъемника, подлокотник, накладку и верхнюю крышку с двери.

7

Во внутренней полости двери открутите винт крепления направляющего канала стекла и еще два на кронштейне, к которому он крепится на тросе подъемного устройства.

8

Опустить стекло внутрь и отверткой открутить винт верхнего крепления желоба к дверной коробке, после чего оттуда снимается, а затем и стекло.Снимаем треугольное лобовое стекло.

9

Вставьте боковое стекло «семерки» в дверь шестой модели и установите на него кронштейн бокового зеркала.

10

Поднимите стекло до упора и, удерживая его одной рукой, закрепите фиксирующий кронштейн на тросе подъемного устройства, затянув два винта.

11

Проделайте то же самое со вторыми дверцами, а затем установите на них обшивку и другие аксессуары.

Совет 6: Как поменять крестовину на ВАЗ 2107

Замена крестовины на ВАЗ-2107 удобнее после снятия карданного вала.Открутив болты с фланца и подвесного подшипника, карданный вал выбивается из резиновой муфты на коробке передач. Он соединен с коробкой передач с помощью шлицев.

Вам понадобится

  • - набор ключей;
  • - отвертка плоская;
  • - Молоток деревянный;
  • - съемник для стопорных колец;
  • - Маркер.

Инструкции

1

Установите кабину на яму или эстакаду. Подставьте под задние колеса противооткатные упоры.Не вздумайте прибавлять обороты, так как карданный вал придется снимать. Для уверенности установите автомобиль на ручник. Теперь вам понадобится маркер или отвертка. Необходимо нанести на карданный вал несколько меток. Один на фланце, которым кардан крепится к задней передаче, другой - на шлицевом соединении с коробкой передач. Если карданный вал установлен неправильно, во время движения иногда возникают шумы.

2

Отверните четыре болта, которыми фланец карданного вала крепится к коробке передач.Головки болтов имеют круглую форму с одной стороны. Если болт крутится, то его можно зафиксировать карабином ключом на 12. Гайка откручивается ключом на 13. Пока крестовины снимать рано, лучше разобранный кардан заменить. Так удобнее и качественнее заменить кресты. В дальнейшем не придется разбирать привод по несколько раз.

3

Снимите два болта, которые крепятся к корпусу Подшипник подвески. Болты имеют головку под ключ на 13, удобнее всего сделать торцевым ключом с трещоткой.Постарайтесь предварительно обработать все резьбовые соединения проникающей смазкой. Ведь это днище автомобиля, на нем скапливается много грязи и воды, которая ржавеет металл, а гайки и болты после такого воздействия окружающей среды открутить невозможно.

4

Выбить карданный вал из муфты. Аккуратными, но острыми пробивает деревянную киянку, выбивает кардан. Не исключено, что вылезет с трудом, поэтому использовать металлические молотки не рекомендуется, так как карданный вал можно погнуть, что приведет к его потере равновесия и во время езды будет источником вибрации.

5

Выньте старых лягушек. Они устанавливаются на карданный вал и фиксируются с помощью стопорных колец, которые необходимо снимать специальным съемником. Старые кресты выбивают острыми ударами деревянных киянки по чашкам. Достаточно опустить одну чашку с игольчатыми подшипниками. Остальные три извлечь будет легче.

6

Установите новые крестовины, стараясь не повредить игольчатые подшипники. Если они рухнут, собрать их будет непросто. Плюс в стаканчиках есть специальная смазка.Чашки нужно устанавливать в проемы без резких и сильных ударов. Только после того, как чашку хоть немного надеть на крестик, можно аккуратно постучать по ней, чтобы она полностью села. Аналогично устанавливаются остальные чашки с игольчатыми подшипниками. И в завершение устанавливаем стопорные кольца. Аналогично меняется крестовина, расположенная посередине карданного вала.

Совет 7: Как поменять амортизаторы на ВАЗ 2107

Комфорт от поездки на автомобиле зависит от амортизаторов.Они необходимы для гашения колебаний при движении по неровной поверхности. Плохих дорог не хватает, поэтому качественные амортизаторы на машине - это залог высокой степени комфорта.

Вам понадобится

  • - набор ключей;
  • смазка проникающая;
  • - Комплект новых амортизаторов;
  • - противооткатные упоры;
  • - домкрат.

Инструкции

1

Определите, какие амортизаторы будут заменены в первой очереди.Если передняя подвеска, то установите под задние колеса колодки. Если же на задней подвеске, разместите упоры под передними колесами. Замена передних амортизаторов проводится на яме или эстакаде. Если нет ни первого, ни второго, можно установить машину на мягкий грунт и сделать небольшую канавку под нижние рычаги. Глубина ямы должна быть примерно 20-30 сантиметров. Он снимет амортизатор с сиденья.

2

Открыть капот автомобиля ВАЗ-2107.Необходимо открутить гайку с амортизатора. Ключ к 8 - удерживать стержень от поворота. Гайка откручивается гаечным ключом на 17. Снимите металлические шайбы и резиновые подушки. Последний необходимо заменять вместе с амортизатором. Нажмите на шток с помощью отвертки или другого подходящего инструмента. Теперь необходимо открутить гайки амортизатора на нижний рычаг подвески.

3

Ослабьте и отверните две гайки, которые крепят рычаг амортизатора к рычагу.Стойка опустится, но может упираться в поверхность. Чтобы его снять, нужно полностью вставить шток в амортизатор. Снимать колесо не обязательно, достаточно для удобства открутить руль в сторону. Со старой стойки необходимо снять кронштейн и установить его на новую деталь. Попутно заменил все резинометаллические втулки. Снятие и установка амортизаторов по обеим сторонам передней подвески выполняется одинаково.

4

Поднимите заднюю часть автомобиля на домкрате, если нет приямка или подъемника.Так будет удобнее проводить замену. Не снимайте оба амортизатора одновременно. Сначала замените одну сторону, затем другую. Для выполнения работы понадобятся два ключа на 17. Нижняя часть амортизатора прикручивается к элементам подвески с помощью шпильки. Для его снятия нужно установить ключ с 17-й стороны и упереться в колесо или тягу. Вторым ключом откручиваем гайку с другой стороны шпильки.

5

Технологические резьбовые соединения, проникающие в смазку, если не гайки.Верхняя часть амортизатора закреплена на кузове автомобиля. Ключом на 17 откручиваем гайку, которая затягивается на шпильке для фиксации стойки. На новый амортизатор установите резиновые опоры. Наденьте верхнюю часть на шпильку в корпусе и натяните гайку. Затем поместите нижнюю часть в сиденье под ним. Закрепите амортизатор новыми гайками, шайбами ​​и шпильками. Аналогично меняют вторую стойку.

Совет 8: Как поменять сцепление на ВАЗ 2107

Неисправность сцепления - самая частая неисправность любого автомобиля.Движение по пробкам, частые остановки и трогание с места разрушают ведомый диск. Но при замене ведомого диска желательно поменять и привод, и выжимной подшипник.

Сцепление необходимо для отсоединения первичного вала коробки передач и коленчатого вала двигателя. С его помощью осуществляется плавный пуск с места, переключение скоростей происходит без рывков и скрипов. На ВАЗ 2107 используется однодисковое сцепление с гидроприводом. Этот привод сложнее тросового, но имеет свои преимущества.Самое главное - педаль света, нужно прикладывать меньше усилий. Для замены узла сцепления требуется полностью снять коробку передач. А во время процедуры нужно осмотреть остальные элементы на предмет дефектов.

Снятие трансмиссии

Работать удобнее на яме или эстакаде. Желательно, но не обязательно, наличие помощника, ведь работа должна выполняться как под капотом, так и под автомобилем. Начните сверху с выключенной батареи.После отсоединяются все отрицательные провода, соединяющие коробку передач и двигатель. В салоне разбирается рычаг переключения передач. Стартер нужно снять, а жидкость слить из бачка. Работа сверху пока завершена, переход под днище. Откручиваем карданный вал. Здесь нужно быть осторожным, так как вы хотите отметить положение кардана на фланце заднего моста и на пазах на КПП. Если установить не так, как было, то может образоваться гул и внешняя вибрация.От коробки отсоединяем датчик заднего хода и трос спидометра. Цилиндр ведомого привода закреплен на двух болтах, их нужно открутить и снять цилиндр в сторону. Предпоследний - это закручивание гаек, которыми ящик крепится ко дну. И последнее - выкручивание четырех болтов крепления трансмиссии к двигателю. А потом - коробку нужно разбить, иногда это сделать непросто. Для облегчения работы установите рычаг переключения скоростей в положение третьей передачи.Избегайте резкого падения коробки, если не планируете менять корзину сцепления. Но лучше всего заменить все компоненты, а именно: • ведущий и ведомый диски • выжимной подшипник • венец маховика • шесть болтов крепления корзины. Болты необходимо менять в любом случае.

Установка и сборка сцепления

При установке корзины и ведомого привода соблюдайте центровку. Иначе стыковать коробку и двигатель не получится, первичный вал не окажется на своем месте.Если центрирующего устройства нет, то можно использовать старый первичный вал, обработанную по размеру заготовку или отрезок трубы подходящего диаметра. Затягивайте болты только после совмещения. После того, как вы сняли выжимной подшипник с первичного вала коробки, установите новый. Теперь можно все собрать. Установка и сборка производятся в порядке, обратном разборке. Обратите внимание на крестовины карданного вала, состояние подшипника подвески. При необходимости замените их.

Совет 9: Как поменять щетки генератора ВАЗ

При осмотре генератора обратите внимание на состояние его щеток, щеткодержателя и контактных колец.Если щетки сильно изношены, их необходимо заменить, что не займет много времени.

Инструкция

1

Посмотрите на вольтметр, который при неисправности щетки должен показывать слишком низкое напряжение в сети. После этого подготовьте набор гаечных ключей и торцевых головок, кардан с удлинителем и плоскогубцы. Щетки на ВАЗ фиксируются в генераторе одним болтом.

2

Снимите аккумулятор с автомобиля и попытайтесь приблизиться к нужному болту.Для удобства работы плоскогубцами отсоедините от генератора пластиковый разъем, имеющий одну клемму. Также необходимо снять жгут проводов, подключенный к стартеру и генератору. После этого откручиваем болт и вытаскиваем старые щетки.

3

Установите новые щетки и попробуйте завинтить. Если вам этот процесс кажется не под силу, то поднимите машину на подъемник или с помощью домкратов. После этого залезьте под машину и открутите крепления защиты и брызговиков двигателя, затем снимите их.Затем найдите гайку крепления генератора и его кронштейн. Будьте осторожны, чтобы не потерять уплотнительные шайбы.

4

Теперь «залезьте» сверху в капот и отсоедините ремень и гайку крепления натяжного кронштейна. Затем выньте генератор и отсоедините провода, которые прикреплены к генератору в трех точках. Для этого снимаем крышку и гаечным ключом откручиваем крепление трех толстых проводов, отсоединяем еще один провод, отсоединив пластиковую накладку. Последний провод подключаем непосредственно к контактам щеток.

5

Вверните болт, и новые щетки наконец займут свое место. Затем соберите в обратном порядке. Не забудьте прикрепить провода к своим местам и проверить работоспособность генератора. Теперь вольтметр должен показывать нормальное рабочее напряжение, что говорит о правильности установки.

Видео по теме

Источники:

  • как поменять щетки генератора на ВАЗ 2107

примечание

При работе с герметиком запах этого химиката довольно неприятный.Особенно это касается прозрачного автомобильного герметика. Этот факт приобретает особый вес в том случае, если ремонт производится в домашних условиях.

Полезный совет

Вместо отвертки для очистки паза фары от старого герметика подойдет также медицинский скальпель или канцелярский нож.

Источники:

  • как поменять колодки на 2107

«Лада Грант» (ВАЗ-2190) - модель народного автомобиля

Концерн Renault-Nissan в 2000 году приобрел акции российской компании АвтоВАЗ.Это событие способствовало кардинальным изменениям в отечественном автопроме. Начали проводиться реформы, целью которых было минимизировать производственные затраты. Это сулило автомобилистам выпуск достаточно дешевых машин. Ярким примером стала модель ВАЗ-2190. Впоследствии название было изменено на Lada Granta.

При разработке экономили на всем. И в итоге производитель пообещал, что новая модель будет стоить от 200 тысяч рублей. Это значительно расширило потребительский рынок.Конечно, такой рекламный ход коснулся только базовой комплектации. Что в нем было предложено, мы расскажем чуть позже.

АвтоВАЗ сдержал обещание, и когда первые экземпляры ВАЗ-2190 сошли с тары, цена не превысила 230 тысяч рублей.



Рождение Lada Granta

На этапе разработки Lada Granta носила рабочее название Low cost, что означало «низкая цена». На перрон была взята «Калина». Поскольку эта модель не достигла запланированных объемов продаж, осталось много неиспользованного оборудования, которое было закуплено для ее сборки.Это решение позволило максимально использовать все, что уже было в наличии. А это, как следствие, значительно снизило затраты и время разработки. Благодаря этому «Лада Гранта» (ВАЗ-2190) появилась менее чем за 2 года. Перспективы столь бурного развития позволили сэкономить около 30%, что повлияло на формирование цен.


Однако на этом экономия не закончилась. В плане техники тоже все свелось к минимуму. Если сравнивать некоторые детали автомобиля, то в ВАЗ-2190 их количество уменьшено в три и более раза.Оформление дверей стало очень простым, практически без элементов декора, электроники на панели приборов не было, передний бампер имел самый примитивный вид. Предшественником этого решения стал опыт работы с Renault Logan, который, в свою очередь, вытеснил отечественный бренд с российского рынка.

С приходом иностранцев в наш автопром появились так называемые «чайники». Что это значит? Новый бренд в базовой версии представляет собой комбинацию шасси, двигателя и кузова.На этом настройка элементов завершена. Это была такая «Гранта» (ВАЗ-2190) по акционной цене. К удивлению водителей, здесь установили даже простые зеркала и очки. А такие элементы, как гидроусилитель руля, мультимедиа, подушки безопасности и другое оборудование, можно было приобрести за дополнительную плату.



Интересные истории с Lada Granta

С Грантом было связано несколько интересных историй. Первое - это выбор имени. Был придуман рекламный ход, цель которого - максимально приблизить автомобиль к людям.Благодаря лозунгу «Народная машина - имя народа» он оказался привлекательным для людей с разным достатком. Был проведен конкурс, победителем которого стал красноярчанин. Приз - новая Lada Kalina. Даже здесь компания выиграла, представив непопулярную модель.


Еще одна история, произошедшая во время испытаний автомобиля ВАЗ-2190, вызвала большой интерес к этой модели. Дебют состоялся при участии Президента Российской Федерации.Путин лично хотел устроить тест-драйв, но производители забыли предупредить об особенностях педали газа. В опытной версии была установлена ​​электронная версия. В итоге завести машину можно было только с пятого раза. После этого мнения людей разделились, многие посчитали это несовершенством и показателем низкого качества отечественной продукции. Однако интерес и внимание масс все же привлекали к Гранту, и это было именно то, что нужно производителю.

Внешние характеристики

Внешний вид автомобиля оставляет желать лучшего. Смотрится довольно скучно и просто. Для его разработки конструкторы использовали компьютерную программу, которая, стоит отметить, устарела. Полученный макет оказался настолько плохим, что компании пришлось пригласить британского специалиста Стива Маттина на должность главного конструктора.

«Лада Гранта» (ВАЗ-2190) - седан В-класса, но из-за увеличенных габаритов его часто относят к категории «С». Масса автомобиля чуть больше тонны, клиренс - 160 мм.Габариты: 426017001500 мм. Параметры колесной базы не превышали 2500 мм.



Интерьер

На фоне внешнего вида интерьер выглядит намного презентабельнее. Однако эстетические и эргономические качества уступают даже самым дешевым китайским автомобилям. Чем может порадовать обладателя «Гранты»? Прежде всего - вместительный багажник, как у седана. Его объем составляет 480 литров. Если сравнивать с Калиной, то превосходство составило 80 единиц. Еще одно преимущество кабины - достаточное количество свободного места.Что касается остальных элементов, то их использование сведено к минимуму.

Двигатели

ВАЗ-2190 комплектуется всего двумя типами бензиновых агрегатов. Они имеют одинаковый объем, но отличаются техническими характеристиками ГРМ и поршневой группы. Двигатели 1.6 соответствуют нормам Евро-4. Восьмиклапанный двигатель развивает мощность 87 л. с., а шестнадцать - 106 л. из. Оба мотора оснащены распределительным впрыском с электрическим управлением.

Владельцы «Лада Гранты» заметили, что зимой двигатели заводятся на полоборота, и это характеризует их с положительной стороны.8-клапанный агрегат комплектуется механической коробкой передач (5 градусов), а 16 - автоматом Jatco (4 ступени).



Комплектация

Как и остальные марки ВАЗ, Lada Granta выпускается в трех вариантах:

  1. В стандарте предусмотрены штампованные диски, специальные разъемы для аудиотехники, ремни безопасности с индикатором, подушка безопасности водителя, иммобилайзер. Цена от 300 тыс. Руб.
  2. Norma порадует кондиционером, частичным электропакетом, в частности, электростеклоподъемниками передних стекол, центральным замком и приводом задней двери, гидроусилителем руля, задними подголовниками.Стоимость - от 350 тысяч рублей.
  3. Люкс - две подушки безопасности, мультимедийные системы, подогрев сидений, климат-контроль, а также BAS и ABS. Порадуют зеркала с электроприводом и автоматические стеклоподъемники. За такую ​​комплектацию придется заплатить не менее 450 тысяч рублей.

Машинка удивительной судьбы. Стр. 1

Для многих автолюбителей советский автомобиль ВАЗ-2107 такой же священный, как для белорусов Volkswagen Passat B3. «Семерка» - удивительная машина судьбы появилась в 1982 году как российский «Мерседес», в 2012 году она выросла в одну из самых дешевых машин в мире.

О том, каким я был за 30 лет самой неизменной машиной.

28 фото, текст


02


На советских автозаводах всегда были свои уникальные традиции. Например, АЗЛК «проповедовал» путь постоянной эволюции, делая автомобили одной модели, но выпущенные в разные годы, могли иметь ряд небольших, не всегда заметных, но существенных технических отличий. В этой новой модели агрегаты часто «обкатываются» по сравнению с предыдущей моделью.Поэтому, например, на более позднем «Москвиче-412» стояла приборная панель от 2140.


В переходный период, когда производство одновременно велось двумя моделями, часто продавались как новая роскошная версия старой и у них была повышенная цена. Например, разница в стоимости 408-й и 412-й модели составляет 2000 рублей. В инструкции к «Жигулям» на первой странице было написано: «Конструкция автомобилей постоянно совершенствуется, поэтому отдельные узлы и агрегаты могут незначительно отличаться от описанных в мануале.«Несмотря на это,« Лада »у меня слабовата. И тому было две причины.


Первая причина - итальянцы подарили СССР сразу три модели: «Норма» (2101), «Люкс» (2103) и «Универсал» (2102). Хотя самостоятельными моделями их назвать, по правде говоря, сложно - это были довольно разные комплектации одного автомобиля.

Причина вторая - ВАЗ достаточно быстро сформировал четкий план действий, который подразумевал выпуск полностью нового переднеприводного автомобиля, как только заводское оборудование отработает гарантийный срок.Однако был один нюанс - Fiat 124 был модели 1967 года, ВАЗ-2101 стал конвейером только в 1970 году. Но мир не стоит на месте, ужесточаются правила по безопасности и охране окружающей среды. Чтобы хоть как-то сохранить экспортные продажи, необходимо было модернизировать существующий Fiat, оставив неизменными пол, корпус и крышу, а не менять все еще относительно новое оборудование.


Главным конструктором новой «Лады» стал Георгий Мирзоев, взявшийся за них, можно сказать с приходом в офис.Дизайнером, «расписавшим» внешний вид обновленной «классики», стал В.Степанов, работавший под руководством маэстро Вазовского М.Демидовцевой. Для выполнения норм безопасности передние двери автомобиля лишились вентиляции, бампера получили трубчатое крепление, радиальные шины, предусмотрена дверная рама для крепления защитного бруса. Моторы получили 5-ступенчатую коробку передач и более «зеленый» карбюратор «Озон», из-за чего мощность двигателя уменьшена с 77 до 72, 5 л.с. на семействе 2105/07 прошли «обкатку» и кое-что, что отражены в новой «Самаре».Это галогенные фары, гидрокорректор фар, фара, задняя оптика на печатных платах, единый узел крепления реле и предохранители цельноформованные детали салона, пластиковые бамперы и ремень ГРМ.

Надо отдать должное конструктору Степанову. Он должен был «нарисовать» сразу три машины - «норм», «универсал» и «люкс», и нарисовать так, чтобы машины нельзя было перепутать на улице. С «люксовой» тройкой итальянским дизайнерам все было проще: ее «роскошь» подчеркивает не только молдинг ремня и четырехфарная оптика, но и более длинные крылья, за счет которых машина была «акульей» передок.Вот только техника, было не очень удобно - из-за крыльев и оптики многие детали 2103/06 не взаимозаменяемы с деталями 2101.

Степанов сумел нарисовать ВАЗ-2107, так что он не был похож на 2105. При этом все детали были взаимозаменяемыми. Счастья за технику!

Сегодня это кажется глупым, но пока АвтоВАЗ обещал партии каждый год выпускать по одной новой машине. Первый автомобиль семейства 2105/07 пошел на испытания в 1977 году. А в 1980 году на конвейере стояла только модель 2105, которая продавалась по цене 8000 рублей, и только в 1982 году свет увидела серийная 2107, которая можно было купить за 9000 руб.Для сравнения: братья «люкс» 2103 и 2106 стоят 7500 и 8400 рублей соответственно. Два года на устранение разницы позволили «детские болезни» на базовой модели. Они были связаны с новыми колесными дисками, из-за дефекта, который впервые с конвейера вышел в 2105 году со знакомыми дисками от 2103 и хромированными «пирожками», а также был переработан дизайн переднего стекла, что позволило уменьшить вес двери и убрать ненужное. царапины.

Изначально ВАЗ-2107 предполагал следующие модификации:
- Модель ВАЗ-2107 оснащена двигателем ВАЗ-2103 объемом 1450 куб.см и мощностью 72,5 л.с. праворульный аналог - ВАЗ-21076;
- Модель ВАЗ-21072 комплектуется двигателями ВАЗ-2105 объемом 1300 куб. см и мощностью 63,5 л.с. праворульный аналог - ВАЗ-21077;
- Модель ВАЗ-21074 оснащается двигателями ВАЗ-2106 объемом 1570 куб. см и мощностью 75,5 л.с. с правым рулем - ВАЗ-21078.

Экспортные автомобили традиционно называли Lada вместо какофонической "Lada". В Великобритании и Канаде в названии машины не было индекса.«Англичанок» называли Lada Riva, «канадцев» - Lada Signet GL. При этом в зависимости от рынка меняется не только название, но и «начинка» автомобиля, например, «заряженная» Lada Riva 1600SLX по британскому паспорту составляла 9 секунд разгона до 100 км / ч. Финская «зажигалка» Konela Lada 2107 Turbo могла похвастаться турбомотором мощностью 110 л.с. и дополнительной шумоизоляцией. В обоих случаях доработка автомобиля, произведенного дилерами АвтоВАЗа, отношения не имела.

11

Еще один интересный момент: ремни безопасности установлены на всех автомобилях, при этом некоторые экземпляры оснащались инерционными ремнями безопасности с сигнализацией ремня безопасности.Однако такие продвинутые ремни при покупке автомобиля оплачиваются отдельно. Стоит отметить, что для ВАЗ-2107 изначально предназначалось более 15 (!) Вариантов оформления салона. Самый популярный - черный, очень редко - светло-бежевый. Однако все это разнообразие было доступно только западным покупателям, заказавшим автомобили по каталогу «Автоэкспорт». Советские граждане были довольны получением по очереди.

На этапе проектирования для ВАЗ-2107 предполагалось использование холодильника, встроенного в задний подлокотник.Впоследствии от холодильника отказались, но «рудиментный» контакт для подключения дошел до серийного производства - он в полу под ногами правого заднего пассажира. А вот заводских электростеклоподъемников, которые щеголяли невероятно редкой экспортной «шестеркой», советская 2107 так и не получила, так как завод не заморачивался с разработкой нового ЭСП 5-роликовой цепи привода «длинных» передних стекол без стекол.

Как уже было сказано, ВАЗ-2107 был «люксовой» версией модели 2105.Что отличает модели «люкс» от «обычных»? Начнем с внешних отличий.

В первую очередь на ВАЗ-2107 применялись пластиковые бамперы, в которых действительно произошел детектив. Дело в том, что Советский Союз умел делать лучшие танки, самые маневренные самолеты, запускать людей в космос на ракетах и ​​самые лучшие делать огромные хромированные. Но сделать самую пластиковую деталь в Союзе не удалось. Кстати, именно поэтому ГАЗ-2410 с пластиковой решеткой ценится сильнее, чем с хромированной.Суть в том, что пластиковый бампер сделать необходимой прочности в СССР не удавалось до 1990 года, поэтому обратилась в Югославию, но особо спешить некуда. Пришлось заказывать в Турине на фирме «Галлино» не только лепить, но и сами бамперы. Когда я услышал об итальянских конкурентах, югославы предложили свои бамперы подходящего качества. Эта детективная история заключается в том, что по официальным данным в Турине было изготовлено 70 тысяч бамперов. Каково же было мое удивление, когда в конце ноября 1991 года я обнаружил итальянские бамперы на автомобилях, построенных для внутреннего рынка!

Примечательно, но ВАЗ-2107, экспорт в Северную Америку (назывался Lada Signet GL), оснащался бамперами 2105 Hydro, так как они больше соответствовали более жестким американским требованиям безопасности.

Второе отличие - мерседесовская решетка радиатора. По умолчанию хром, но были машины и с черной пластиковой решеткой. Кстати, оригинальная пластиковая решетка есть и в Турине!

С ним связана одна история. Дело в том, что решетка вызвала претензии ВАЗ-2107 на повышенный расход топлива, - широкая «свинья» и «горбинка» на капоте сильно портят аэродинамику автомобиля! К сожалению, оказалось, когда ВАЗ-2107 уже производятся.

Последнее внешнее отличие от 2107 в 2105 - задний фонарь. Стоит отметить, что фонари обычного формата появились на 2107 сразу. На предварительных волочильных машинах задние фонари были совершенно другими, как у ВАЗ-2106, с небольшим участком фонарей заднего хода, расположенным по центру. Затем последовала более обычная схема, но посередине фонаря проводилась хромированная полоса. Хорошо видно на картинке, где ВАЗ-2107 проходит аэродинамические испытания - те испытания, которые установили причину повышенного расхода топлива.Вскоре хромированная полоса отсутствует. Встретить ее даже на машинах первых годов выпуска сегодня большой успех.

19

Самым заметным отличием в интерьере ВАЗ-2107 является панель приборов. Стоит упомянуть вариант модернизации 2103, предложенный компанией Porsche, с которой автомобили Волга довольно плотно прилегают друг к другу. Итак, в серию эта версия не пошла, но некоторые элементы интерьера можно встретить на серийных машинах. ВАЗ-2105 составлялся вокруг кнопок управления приборной панелью, а на 2107 - приборной панели с тахометром, расположенные по углам датчики и сигнальные лампы расположены в одном месте.

Традиционным «роскошным» элементом советских автомобилей были «часы», кроме того, наличие панели в 2107 отличалось местами установки стереомагнитофона, а также функцией «летнего обдува». Во времена ВАЗ-2107 на свету это было довольно популярно, в частности, на Мерседесах: малый воздух забирался в салон воздух прямо с улицы, но за счет особой конструкции забора воздуха. температура была на пару градусов ниже, чем за бортом.Последний мерседесовский штрих - характерная форма руля.

Модель «люкс» перед 2105 подчеркнута, а сиденье в заднем подлокотнике было построено в стиле 2106, а передние подголовники и литые щеголяли улучшенной боковой поддержкой. Кстати, именно передние сиденья стали одной из самых популярных претензий к «семерке» наряду с повышенным расходом топлива. Дело в том, что в СССР машин хоть и было мало, но прицепные процветали. А когда поставили на конвейер ВАЗ-2101, с учетом этого факта - одной из модернизаций стали модифицированные крепления сидений, позволяющие превратить салон «копейки» в относительно плоскую импровизированную «кровать».Ночевать же 2107 оказалось довольно проблематично.

Любопытный контраст 2107 от 2105 - в «люкс» модели использованы дверные карты от 2106, тогда как модель 2105 получила специальную карту из цельноформованной пластмассы. Объясняется это тем, что велюровая карта от 2106 выглядела богаче.

Вот скромный список отличий. Сегодня это кажется смешным, но в Советском Союзе 1982 года ВАЗ-2107 действительно воспринимался как совершенно новая модель российского «Мерседеса», несмотря на то, что, по сути, это всего лишь последняя модернизация старого доброго Fiat 124. .Это была дорогая и желанная машина стоимостью 9000 рублей. Дороговато было только «Нива» (10 300 руб.) И «Волга» (11 200 руб.).

В 1984 году в серию пошел совершенно новый ВАЗ-2108. Многие решения были опробованы на этом автомобиле «пятого» семейства. Но когда «восьмерка» встала на конвейер, пора поделиться ею со «старичком». Что послужило поводом для последующей модернизации «Жигулей», в том числе ВАЗ-2107.

С 1986 года на ВАЗ-2107 начали устанавливать еще один стартер, но первая действительно серьезная модернизация постигла его в 1988 году.Основное отличие - разная компоновка приборной панели.

Первое, что бросается в глаза, это то, что на автомобилях после 1988 года вместо датчика давления масла был установлен впервые появившийся на той же «Самаре» расходомер. По сути, датчик давления масла и измеритель - это самый обычный датчик. Только с 1988 года он стал манометром для измерения вакуума во впускном коллекторе. Кроме того, смена шрифта на спидометре и тахометре стала не просто очередной картинкой «Redline», а множеством калибровочных отметок.Также с 1988 г. начали устанавливать «восьмерочный» генератор на 55 А вместо прежних 45. Но произошла негативная перемена: с 1988 г. перестали ставить датчики износа передних тормозных колодок (да, до 1988 г. «Семерка» щеголяла этой опцией! ).

С той модификации 1988 года ВАЗ-21072 двигатель 2105 с ремнем ГРМ был вытеснен старым цепным мотором 21011. Это связано с тем, что мотор 2105 выполнил свою задачу, - с ним ВАЗ освоил производство ременного двигателя, и когда было налажено производство тракторов "Самара", потребность в моторе 2105 отпала.Ведь это нужно было делать на одной ветке с цепными двигателями, а это было технологически непрактично.

При разработке некоторые модели ВАЗ-2108 (в основном экспортные) «Семерка» оснащались бесконтактной системой зажигания, а карбюратор «Солекс» с механическим приводом обеих камер. Где-то тогда же увидела легкую модификацию ВАЗ-2107-71 для китайского рынка. Особенность этой машины - двигатель ВАЗ-21033-10, у которого 1450 объем куба. выдал 66 см, 2 л.с. из-за того, что был настроен на бензин А-76.Его главной конструктивной особенностью были поршни ВАЗ-2108.

Следующая модернизация была поистине глобальной и произошла с ВАЗ-2107 в 1992 году. Однако причина ее была далеко не тривиальной. Когда в 1982 году появился ВАЗ-2107, это была «люксовая» машина, которая была лишь на ступеньку ниже «Волги», хотя по стоимости дешевле «Нивы». Если расположить машины по цене на 1983 год, то получится такая картина:

- ГАЗ-24 «Волга» - 11.200 руб .;
- ВАЗ-2121 «Нива» - 10 300 руб .;
- ВАЗ-2107 «Жигули» - 9000 руб .;
- ВАЗ-2106 «Жигули» - 8400 рублей;
- АЗЛК-2140SL «Москвич» - 8000 руб .;
- ВАЗ-2105 «Жигули» - 8000 руб .;
- ВАЗ-2103 «Жигули» - 7500 руб .;
- АЗЛК-2140 «Москвич» - 7500 руб .;
- ВАЗ-2102 «Жигули» - 7400 руб .;
- ВАЗ-21011 «Жигули» - 6400 руб .;
- ЗАЗ-968М «Запорожец» - 5600 руб.

С появлением «восьмерки» в 1984 году «Семерка» не утратила своей «роскоши», ведь у нее было 4 двери. Да и к издаваемой «девяткой», к новому хэтчбеку, советские люди относились с некоторым предубеждением - старый седан по-прежнему оставался самой «роскошной». По состоянию на 1991 год «семерка» по цене равнялась АЗЛК-2141 и стоила на 600 рублей больше полуторалитровых ВАЗ-21093. На 1 января 1991 г. в СССР установлены следующие цены на автомобили:

- ГАЗ-24-10 «Волга» - 16.200 руб .;
- ВАЗ-2107 «Жигули» - 9700 руб .;
- АЗЛК-2141 «Москвич» - 9600 руб .;
- ВАЗ-21093 «Лада Самара» - 9100 руб .;
- ВАЗ-2104 «Жигули» - 9100 руб .;
- ВАЗ-2109 «Лада Самара» - 8900 рублей;
- ВАЗ-2121 «Нива» - 9000 руб .;
- ВАЗ-2106 «Жигули» - 9000 рублей;
- ВАЗ-2108 «Лада Спутник» - 8300 рублей;
- ВАЗ-2105 «Жигули» - 8300 руб .;
- Из-21251 «Комбо» - 7800 руб .;
- Из-412ИЭ «Москвич» - 7100 руб .;
- ЗАЗ-1102 «Таврия» - 5100 руб .;
- ЛуАЗ-969М - 5100 руб .;
- ЗАЗ-968М - 3900 руб .;
- ВАЗ-1111 «Ока» - 3500 руб.

И вот в 1991 году началась невероятная гонка с ценами и дефицитом, которые все смешались. Однако на ВАЗе был готов переднеприводный седан 21099, который в том же 1991 году встал на конвейер. И вот 2107 еще не довелось «удержать трон», тем более что к тому времени автомобилисты успели распробовать «зубило» и поняли, что переднеприводная машина во многом лучше «классики». Поэтому в 1992 году некогда «роскошный» седан ВАЗ-2107 прошел модернизацию, главной целью которой было удешевление автомобиля.

Внешне эти машины можно отличить по прорезиненным водостокам (до этого они хромировали), а также по колесам, которые были унифицированы с ВАЗ-2106, но не имели хромированных накладок- «пирожков». Из передних дверей пропали лампочки в прикладе. Внутри изменений больше: дверные карты из кожзаменителя без карманов вместо велюра, дешевле, но прочнее новая обивка. Цельноформованные детали внутренней отделки крыши и задних стоек были заменены на виниловые, аналогичные ВАЗ-2106.

Красивая приборка ВАЗ 21099 с высокой панелью. Установка торпеды от другой машины

Штатный салон ВАЗ 2109 довольно скучный и некрасивый. Однако прибегнув к тюнингу, можно не только преобразить его, но и повысить уровень комфорта, выполнив звукоизоляцию, перетяжку, а также используя современные элементы освещения. При желании каждый может модернизировать интерьер по своему вкусу, воплотив практически любую идею.

Тюнинг салона ВАЗ 2109

ВАЗ «девятка», несмотря на солидный возраст, пользуется популярностью и по сей день.Многие автовладельцы отзываются об этой машине отрицательно, но есть и те, кому модель нравится. В частности, машина пользуется популярностью у молодежи и начинающих автомобилистов. Доступная стоимость позволяет не только приобретать эту машину, но и проводить различные модификации. Тюнинг может касаться как экстерьера, так и интерьера ВАЗ 2109. На внутренних улучшениях стоит остановиться подробнее, ведь именно в салоне хозяин и пассажиры проводят большую часть своего времени.

Улучшенная подсветка комбинации приборов

Штатная подсветка панели приборов ВАЗ «девятка» устраивает далеко не всех, так как желтое свечение не только тусклое, но и не придает выразительности приборке. Чтобы исправить ситуацию, необходимо прибегнуть к замене штатных осветительных элементов на современные светодиодные. Для модернизации комбинации приборов необходимо подготовить:

  • диодную ленту нужного цвета свечения;
  • паяльник;
  • провода;
  • цоколь для лампочки;
  • пистолет для горячего клея.

Сама доработка состоит из следующих этапов:

  1. Демонтировать щит с торпеды.
  2. Отсоедините цоколь с лампочками и снимите плату, после чего снимается стекло с козырьком. Для этого нажмите на соответствующие защелки.
  3. Диодная лента и цоколь соединены пайкой.
  4. С помощью пистолета наносится клей и лента с проводами закрепляется на крышке.
  5. Соберите щит в обратном порядке.

Свободные отверстия для цоколя должны быть закрыты, чтобы предотвратить попадание пыли.

Видео: установка светодиодной ленты в панель приборов ВАЗ 2109

Модификация шкал комбинации приборов

Помимо подсветки в панели приборов, можно заменить шкалы, что сделает приборку более современной и читаемой. Для тюнинга этого агрегата сегодня предлагается широкий выбор накладок, в которых предусмотрены все установочные отверстия.После покупки накладок можно приступать к модернизации:

  1. Снимаем заслонку, а затем само стекло.
  2. Осторожно снять прибор стрелки.
  3. С экрана снимается стандартная накладка.
  4. Закрепите новую подушку клеевым пистолетом.
  5. Установить стрелки и собрать все в обратной последовательности.

Если новая шкала рассчитана на клиренс, то каждое устройство можно установить на светодиодный элемент, что существенно преобразит заслонку.

Модернизация приборной панели

Часто тюнинг салона затрагивает торпеду, так как штатное изделие выглядит не очень привлекательно. В отделке панно в основном используется кожа. Качественно выполнить работу своими руками довольно сложно. Поэтому транспортировку лучше доверить профессионалам. Суть модернизации сводится к следующим действиям:

Иногда владельцы «девяток» вводят панели от других автомобилей, например, от BMW E30 или Opel Astra.

Эта процедура непростая, так как нелегко выбрать размер и затем отрегулировать торпеду на месте. К тому же придется полностью переделывать крепление. Когда вводится другая панель, приборная панель также должна быть заменена.

Перетяжка салона

Тюнинг салона не обходится без перетяжки элементов интерьера. Заводской пластик и ткань в отделке не вызывают никаких эмоций, выглядят серыми и обычными.Те автовладельцы, которые хотят добавить изюминки, улучшить внутреннюю отделку, прибегают к замене штатных и используют современные отделочные материалы. Среди наиболее популярных: кожа

  • ;
  • алькантара;
  • экокожа;
  • велюр;
  • ковролин;
  • винил.
Дверные панели

Один из элементов, который никак нельзя игнорировать - это дверные карты. Обычно панели «девятки» отделаны тканью или полностью выполнены из пластика.

Для улучшения элементов необходимо выбрать нужный отделочный материал и подготовить инструменты:

  • ножницы;
  • маркер;
  • клей «Момент»;
  • отвертка.

После подготовительных работ выполняются следующие шаги:

  1. Панель снимается с дверей и удаляется тканевая вставка.
  2. Отмерьте необходимый кусок ткани и сделайте разметку. №
  3. Обезжирить и нанести клей в два слоя с некоторой выдержкой после первого.
  4. Дверная карта наносится на материал по маркировке.
  5. Дайте клею высохнуть в соответствии с инструкциями.
  6. Согните и растяните материал по углам. Можно использовать фен, чтобы отделка стала более податливой.
  7. Вставка обработана таким же образом, но для контраста используется материал другого цвета.

Шумоизоляция

Повышение уровня комфорта в той или иной мере связано со снижением уровня вибраций и шума, поступающих в салон извне от колес, двигателя, ветра и т. Д.Для качественной вибро- и шумоизоляции изнутри обрабатывается весь кузов: крыша, двери, пол, багажник, моторный щит. Сегодня выбор материалов для рассматриваемых целей достаточно широк, но из всего многообразия можно выделить следующие наименования:

  • Вибропласт;
  • Visomat;
  • Битопласт;
  • Селезенка;
  • пена.

Из инструментов вам понадобится следующий перечень:

  • фен строительный;
  • резак;
  • ролик.

Для начала работы необходимо полностью разобрать салон автомобиля, то есть снять сиденья, переднюю панель и все отделочные материалы. Снимается старая шумоизоляция, очищается и загрунтован кузов в местах коррозии.

Дефлектор мотора

Пол и арки

В продолжение вибро-шумоизоляции обработано днище кабины:


Видео: десшумка салона "девятка"
Крыша

При обработке крыши Вибропласт наносится между перекладинами, для чего материал разрезается на куски нужного размера.Поверх виброизоляции накладывают сплен, закрепляя его двусторонним скотчем.

Двери

Шумоизоляция дверей ВАЗ 2109 с завода хоть и присутствует, но в минимальном количестве и особого смысла от этого нет. Двери обрабатываются следующим образом:


Пластиковые элементы

Пластмассовые элементы интерьера также следует обработать звукоизоляцией:

  1. Демонтировать все детали и облицовку.
  2. Та часть торпеды, которая касается корпуса, обработана пеной толщиной 4 мм.
  3. Нижняя часть торпеды, а также полка вещевого отсека, место для динамиков и боковины панели оклеены Визоматом и Битопластом.
  4. Козырек панели приборов обработан Визоматом.
  5. Чтобы исключить отскок металла защелок, их покрывают герметиком.
  6. Центральная панель обработана теми же материалами, что и торпеда.
  7. Крышка перчаточного ящика оклеивается изнутри Визоматом, а коврик фиксируется снизу двусторонним скотчем.
  8. После всех процедур сборка салона производится в обратной последовательности.
Видео: шумоизоляция торпеды на примере ВАЗ 21099

Модернизация руля

Руль - один из первых элементов, на который нужно смотреть при входе в автомобиль. Тюнинг руля предполагает использование тесьмы из современных материалов или полную замену детали на спортивный вариант. Выбирая отделку руля «девятки», следует руководствоваться размером 37–38 см. Среди самых популярных материалов - кожа, экокожа. Самый простой вариант тесьмы - в виде покрова. Для его установки достаточно натянуть изделие на руль. Есть варианты, когда тесьму нужно пришить ниткой или шнуром. При этом каждый автовладелец решает для себя, что ему нравится.

Если рассматривать спортивный вариант руля, то следует учесть некоторые моменты:

  • для его установки потребуется специальный переходник;
  • тюнингованное рулевое колесо, как правило, имеет меньший диаметр по сравнению со стандартным, и управлять им не всегда удобно.

Перетяжка и замена сидений

Заводские сиденья ВАЗ «девятка» можно улучшить двумя способами:

  • перетяжку;
  • Замена
  • креслами на новые.

Обновить сиденья можно обычной перетяжкой или полной переделкой каркаса с установкой боковых опор. Для этого вам придется полностью разобрать изделие. Проведение таких работ требует определенных навыков, так как неправильные действия могут привести к неудобной посадке и в целом к ​​непредсказуемым последствиям в аварийных ситуациях.

Для перетяжки сиденья чаще всего выбирают:

  • кожа;
  • замша;
  • алькантара;
  • флок;
  • велюр.

После выбора материала работы выполняются в следующей последовательности:

  1. Демонтировать сиденья из салона и разобрать их, удалив старый материал.
  2. При повреждении старой рамы прибегают к сварке.
  3. Нанесите пену на раму.
  4. Вырезать из выбранного отделочного материала заготовки по старой обложке.
  5. Сшейте элементы на швейной машинке.
  6. Обивка натягивается на спинку, зацепляя материал за специальные зубья.
  7. Обивка сиденья натянута проволокой.
  8. Обивка всех сидений выполняется одинаково.
  9. По окончании процедуры сиденья устанавливаются на место.

Если стоит цель полностью заменить сиденья ВАЗ 2109 на более комфортные, то выбор следует проводить таким образом, чтобы доработки были минимальными. Кресла Опель Вектра с небольшими переделками подходят к рассматриваемому автомобилю.

Ранее мы публиковали здесь статью. Сейчас мы публикуем аналогичный материал для владельцев «зубил» с высокой торпедой. Учитывая печальную славу этой торпеды как самой взрывоопасной, довольно легко понять, почему владельцы этих машин готовы потратить много времени только на то, чтобы заставить ее замолчать. Удаление высокой торпеды имеет почти в 2 раза больше шагов, чем снятие низкой ...

Как и в случае с нижним щитком, мы проведем работы, связанные с электрооборудованием станка, а это значит, что первым делом необходимо снять клеммы с аккумуляторной батареи.

1. Снимите декоративную накладку рулевого колеса.

2. Отвинтите гайку рулевого колеса до тех пор, пока конец гайки не будет на одном уровне с концом вала рулевой колонки.

3. Рулевое колесо очень плотно сидит на шлицах вала, поэтому не откручивайте сразу гайку колеса: при резком ударе рулевое колесо, соскочив со шлицев, может пораниться. Отметьте положение руля относительно вала.

4.Резкими ударами руки сбить рулевое колесо со шлицев рулевого вала

.

5. Наконец откручиваем гайку и снимаем руль.

6. Выверните шесть винтов, крепящих нижний кожух рулевой колонки.

7. Снимите нижний кожух рулевой колонки и накладку замка зажигания.

8. Снимите верхний кожух рулевой колонки.

9. Ослабьте болт крепления основания подрулевых переключателей.

10. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.

11. Отсоедините колодку с проводами от рычага переключателя стеклоочистителя и омывателя.

12. При отключении колодок с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.

13. Отсоедините колодку с проводами от рычага переключателя указателей поворота и фар.

14. Вытяните ручку воздушной заслонки карбюратора (всасывания) так, чтобы была тяга, и снимите с нее ручку.

15. Выверните два винта, которыми крепится облицовка консоли панели приборов.

16. Снимите крышку с консоли.

17. Выньте гнездо прикуривателя из розетки.

18. Выньте пепельницу из гнезда, нажав на пластину тушения сигарет.

19. Снимите ручку переключателя вентилятора отопителя.

20. Снимите три ручки управления нагревателем, зацепив их отверткой.

21. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.

22. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.

23. Снимите ручку гидрокорректора фар, потянув ее на себя.

24. Снимите ручку переключателя освещения комбинации приборов.

25. Отверните гайку крепления переключателя освещения комбинации приборов.

26. Отверните гайку крепления гидрокорректора фары.

27. Вставьте выключатель освещения комбинации приборов и гидрокорректор фар внутрь панели.

28. Снимите боковые форсунки с обеих сторон приборной панели с помощью отвертки.

29. Выкрутите по одному винту, крепящему обшивку с обеих сторон приборной панели.

30. Подцепите отверткой и снимите выключатель наружного освещения с панели.

31. Отсоединить разъем с проводами от выключателя наружного освещения. Вставьте блок в приборную панель.

32. Подцепить отверткой и снять гнездо магнитолы. Если автомобиль оборудован аудиоаппаратурой, сначала снимите ее.

33. Снимите магнитолу согласно инструкции производителя.

34, Выкрутите винт крепления облицовки панели приборов.

35. Вставьте две отвертки, чтобы согнуть пластиковые зажимы.

36. Поднимите облицовку панели приборов.

37. Отсоединить разъем с проводами от разъема прикуривателя.

38. Отсоединить разъем с проводами от разъема освещения прикуривателя.

39. Отсоедините колодку с проводами от лампы освещения переключателя аварийной сигнализации.

40. Отсоедините колодку с проводами от выключателя аварийной сигнализации и снимите облицовку панели приборов.

41. Осторожно нажмите и снимите накладку динамика с левой стороны панели приборов. Будьте осторожны - защелки легко ломаются.

42. Отсоединить колодку с проводами от переключателя обогрева заднего стекла.

43. Снимите блок с переключателя задних противотуманных фар.

44. Выкрутите два винта, которыми крепится комбинация приборов.

45. Снимаем комбинацию приборов с панели, откручиваем гайку крепления и отсоединяем трос от спидометра.

Предупреждение

Отсоедините колодки от проводов кузовного оборудования, если они установлены на вашем автомобиле.

Приборная панель современного автомобиля должна нести как можно больше информации.В современном мире иметь только спидометр, тахометр и указатель уровня топлива - дурной тон. А когда у вас уже есть любимая машина ВАЗ 2109, ВАЗ 21099 или ВАЗ 2108, когда мало показаний скорости и оборотов, и вы хотите получить больше информации о работе систем автомобиля? Для этого следует установить электронную комбинацию приборов.

Электронная комбинация приборов для ВАЗ 2108, 2109, 21099 - это не только вывод данных вышеперечисленных устройств в красивом цифровом виде, это еще и бортовой компьютер.Электронная комбинация приборов на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108 имеет различные функции. Например, он предупреждает о давлении масла, состоянии тормозов и охлаждающей жидкости, состоянии аккумуляторной батареи, превышении скорости и оборотах, температуре двигателя и многих других индикациях и функциях. Многие комбинации электронных приборов ВАЗ 21099, ВАЗ 2109, ВАЗ 2108 имеют приятные мелочи, такие как будильник, часы, дату и день недели, температуру наружного воздуха, календарь.

Есть электронные комбинации приборов с парктроником.Парктроники - это датчики на бампере автомобиля с выводом сигналов на электронную комбинацию приборов. Парктроник помогает припарковать машину на труднодоступных парковочных местах. Электронная комбинация приборов устанавливается на место штатной приборной панели, в старой и европанели.

Все они отличаются друг от друга цветом, расположением электронных циферблатов спидометра и тахометра, наличием различных индикаторов.

Электронная комбинация приборов ВАЗ 2108-099 имеет диагностические функции.Система проведет компьютерную диагностику на предмет ошибок, если есть, сообщит об этом. EKP, как и бортовой компьютер, может обновлять программное обеспечение до более актуальных версий.

Конечно, наличие электронной комбинации приборов в автомобиле ВАЗ 2109, ВАЗ 21099, ВАЗ 2108 - это не только дань моде, это, прежде всего, удобное управление, обратная связь с автомобилем, это престиж, это уровень европейской или американской машины. Удобство вождения с EKP будет вас все время радовать.С помощью подрулевого переключателя, не отвлекаясь от управления, можно просматривать статистику по скорости, пройденному расстоянию, остатку бензина, расходу топлива на сотню километров. Установить напоминания о техобслуживании свечи зажигания, замене масла, фильтров. Календарь оповестит о скором прохождении техобслуживания ... С электронной комбинацией приборов вы испытаете совершенно другой уровень вождения автомобиля.

Довольно много внимания владельцы отечественных авто уделяют. Это связано с тем, что автомобили выходят на заводе в очень непривлекательной комплектации: некачественный пластик, плохая сборка, устаревшие органы управления и приборы и так далее.

Если несколько лет назад ВАЗ несколько пересмотрел свое представление о том, каким должен быть автомобиль, что нашло отражение в дизайне, то более старые модели производились по старым технологиям, блуждающим с момента создания автомобильного завода. Они были лишь немного улучшены.

Никто не будет спорить с тем, что ВАЗ всегда в несколько раз отставал даже от недорогих иномарок по качеству и степени оснащенности. Теперь появилась возможность несколько преобразить свою машину, для чего заменяют или модифицируют переднюю торпеду.

В данном случае мы рассмотрим особенности замены передней торпеды ВАЗ 21099: популярные методы, возникающие трудности и так далее.

Популярные способы замены торпед

Начнем со списка наиболее популярных способов модификации лицевой панели. К ним относятся:

1. Его полная замена. Установку новой торпеды, взятой у другой, можно назвать довольно сложной работой. Учтите, что если в продаже можно найти панели приборов и другие мелкие тюнинговые детали, то поставщики таких деталей не создают торпеду (в продаже она встречается крайне редко).Это связано с тем, что такой тюнинг проводится редко. Однако, только полностью заменив панель, можно избавиться от дешевого пластика и избавиться от сверчков, которые могут сделать дальние поездки невыносимыми.

2. Довольно часто проводится частичная доработка, которая представлена ​​созданием дополнительных ниш для мультимедийной системы, блока управления новыми функциями и так далее. Такую работу сложно назвать сложной, так как при изготовлении торпеды используется пластик - материал, который хорошо обрабатывается с помощью подручных средств.Главное - тщательно проводить такие работы, так как при допущении ошибок могут быть повреждены важные электрические элементы и так далее.

Первый способ реализуется довольно редко, но он позволяет добиться действительно непревзойденного результата. Второй проще в реализации, но не позволяет окончательно избавиться от некачественного пластика.

Автомобильная торпедообмотка

Еще одним способом избавления от некачественного пластика можно назвать наклеивание торпеды. Как правило, для этого используется кожа или качественный заменитель.Самостоятельно выполнить обшивку достаточно сложно, основой послужит пластик, который ранее был частью дизайна интерьера.

При выборе материала нужно отказаться от ткани, так как лицевая панель постоянно находится под прямыми солнечными лучами, довольно часто она более уязвима, чем другие элементы обивки. При выборе цвета нужно отдавать предпочтение неярким оттенкам, которые не будут сильно бросаться в глаза. Довольно часто можно встретить образцы тюнинга, в которых используется яркая ткань: красный, синий и другие цвета.Учтите, что этот вариант выглядит довольно привлекательно, но во время длительной поездки водитель и пассажиры будут сильно уставать.

Установка торпеды от другой машины

Существенным усовершенствованием можно назвать установку торпеды, которая предназначена для другого автомобиля. Такие работы проводятся крайне редко, так как выполнять их сложно. Его особенности включают в себя:

  • Панель необходимо подбирать по ширине салона, иначе она не станет простой даже после доработки.Это тоже обращает внимание на высоту. Например, у внедорожников более высокая торпеда, которая не поместится в рассматриваемый автомобиль. Чаще всего выбирают торпеды от иномарок, выпущенных в прошлом тысячелетии. Это связано с тем, что их можно найти по доступной цене на разбор, а доработки могут быть незначительными.
  • Все элементы передней части придется перераспределить. Особые проблемы возникают с позиционированием печки и рулевой колонки.Если эти элементы существенно не совпадают по расположению, то необходимо внести существенные изменения в конструкцию торпеды.
  • В любом случае придется создавать новые сиденья и крепления на кузове, так как торпеду поменять сложнее. Этот момент определяет необходимость точной разметки, а также выполнения сварки, создания отверстий и так далее.
  • Много проблем возникает, если панель не подходит по ширине кузова. Качественно укоротить торпеду довольно сложно, но все же возможно.После этого придется использовать дополнительные декоративные элементы, чтобы закрыть швы.

Работа может занять несколько дней и даже недель, стоимость переделки варьируется в очень широком диапазоне.

Такие услуги предоставляют только фирмы, специализирующиеся на тюнинге.

Установка мультимедийной системы и других элементов

С распространением сенсорных экранов они стали довольно часто использоваться в производстве мультимедийных систем, устанавливаемых в автомобиле.Конечно, можно купить GPS-навигатор, который будет крепиться поверх панели. Но все же такой вариант реализации непрактичен, так как занимает много свободного места и ухудшает обзор.

При желании можно реализовать мультимедийную систему в торпеде. Для этого:

1. Выбор мультимедийной системы.
2. Узнайте его точные размеры.
3. Размечаем площадку на торпеде.
4. Выполните резку пластика.
5.Установите мультимедийную систему.
6. Подключаем систему.
7. Осуществляем декорирование.

Таким же образом можно установить блоки управления дополнительными функциями, например, своими руками противотуманные фары или освещение салона. Для того, чтобы существенно упростить работу, можно купить на разборе бортик от другого автомобиля, также разметить место на торпеде и вырезать место для установки панели.

В целом можно сказать, что доработать заводскую торпеду можно практически до неузнаваемости.

Заключение эксперта

Александр. Рекомендуется отказаться от GPS-навигаторов с внешней установкой: их не нужно крепить на стекле, так как обзор с места водителя значительно уменьшается. Если навигатор действительно нужен, то в торпеде для него можно создать специальную нишу. Торпеда ВАЗ довольно проста и имеет большое количество свободного места для размещения различных блоков управления и мультимедийных систем.

Алексей. Устанавливал новую торпеду от другой машины - трудная работа, требующая терпения, аккуратности и много свободного времени.Сразу скажу, что нужно хорошо разбираться в размещении важных элементов вашего автомобиля: проводки, воздуховодов и так далее. Демонтаж нужно производить аккуратно, так как оригинальная торпеда может еще понадобиться.

Видео тюнинг панели приборов ВАЗ 21099

Будем тюнинговать щиток приборов ВАЗ 21099. Первым делом демонтируем пластик, добираемся до щитка, снимаем, но обо всем по порядку. В процессе доработки нам понадобятся паяльник, вставка в приборную панель ВАЗ 21099, ультрафиолетовая лампочка, ряд проводов, штатные лампочки с патронами, клей и флюоресцентный маркер.

Приступим к работе. Итак, снимаем панель, снимаем стекло и пластиковую окантовку вокруг него, аккуратно вытаскиваем стрелки и вставку. Обратите внимание на свою новую вставку, если в ней нет отверстий, вам придется сделать их самостоятельно. Каждую дырочку рекомендуется делать с небольшим запасом, чтобы стрелки не прилипали. Можно сказать, что на данном этапе половина работы сделана. Демонтируем штатную подсветку, делаем аккуратно, стараемся не сломать хрупкий пластик. Вытаскиваем доску с этого места.Схему подключения и подключений лучше сделать, чтобы потом не забыть, что и где подключено. Вместо штатной подсветки установим неоновые лампочки. Приклеиваем неон к панели и сверху приклеиваем пластиковую защиту там, где раньше стояли штатные лампочки. Следим за тем, чтобы конструкция держалась надежно и не отвалилась при первом прикосновении. Сверху панели приклеиваем блок управления неоновой подсветкой. Наклеивать блок можно как клеем, так и двусторонним скотчем.

Подключение производится там, где раньше была штатная подсветка.Не перепутайте полярность, на плате обычно указано где минус, а где плюс. Если таких отметок нет, то определяем опытным путем. Далее берем по паре лампочек на каждый прибор, например на спидометре ВАЗ 21099 соединяем лампочки с двух сторон и все это соединяем проводами. Протягиваем провода изнутри, проделывая небольшие дырочки в перегородках. Установили лампочки, подключаем их туда же, где подключаются неоновые лампочки, на полярность здесь обращать внимание не стоит, никакой роли это не играет.Теперь проверяем освещение на работоспособность, если вы все сделали правильно, то можете прикрепить накладку и начинать любоваться. Дополнительно исправляем положение лампочек изнутри. Кстати, закрепить лампочки изнутри вполне возможно с помощью клея, нужно лишь проследить, чтобы проводка не мешала перемещению разных частей датчиков, проводку можно приклеить к пластиковым элементам . Практически все готово, переходим к заключительному этапу.Сверху кладем накладку и по углам кладем на клей. Крышка на месте, приступаем к установке стрелок. Устанавливаем установку очень аккуратно, красим маркером, желательно дать несколько раз просохнуть. Осталось собрать приборную панель и поставить все на прежние места. В обязательном порядке проверяем работу датчиков, собираем торпеду до конца. Это лишь один из вариантов тюнинга панели приборов ВАЗ 21099, все зависит от ваших возможностей и фантазии.Накладку вполне можно не покупать, а покрасить своими руками, сделав тем самым оригинальный тюнинг салона автомобиля. Главное, чтобы подсветка только освещала панель, а не слепила вам в лицо, поэтому так важно правильно выбрать лампочки и отрегулировать их.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
