Автомобильные генераторы характеристики и схема генератора: Устройство и принцип работы автомобильного генератора

Содержание

схема, принцип работы и основные характеристики

Работу электрооборудования машины обеспечивает генератор – преобразователь в электричество энергии вращения коленного вала двигателя. В чем заключается работа генератора автомобиля – в обеспечении бесперебойного функционирования всех электросистем машины и восстановлении заряда аккумуляторной батареи.

Что называют генератором

Агрегат, преобразующий в электричество энергию вращения вала двигателя, называют электрогенератором. Так как механизм связан с коленчатым валом, его располагают в передней части двигателя.

Первоначально для машин применяли генераторные узлы постоянного тока, но появление диодных выпрямителей позволило заменить их на источники переменного тока – более надежные, легкие, мощные и стабильные.

Конструкционно различают два вида современных агрегатов, производящих переменный ток: традиционный и компактный.

При одинаковых функциях виды генераторов автомобиля различаются:

  • габаритными размерами;
  • компоновкой вентиляторов;
  • устройством приводного шкива;
  • комплектацией выпрямительного узла.

Интересно! Первые генераторы переменного тока появились в 1946 году в США и предназначались для военных машин.

Чтобы соответствовать своему назначению, генератор должен отвечать ряду требований.

Требования к генераторному устройству

При работающем двигателе агрегат обеспечивает работу электросети машины и восполняет потери аккумуляторного блока, в чем и заключается работа генератора автомобиля, поэтому:

  • независимо от режима эксплуатации машины необходимы такие выходные параметры генераторного устройства, чтобы не допустить прогрессивного разряда аккумулятора;
  • при работающем двигателе нормальное напряжение в электросети машины должно быть стабильным.

Требование к напряжению связано с чувствительностью к нему аккумулятора:

  • при заниженных значениях напряжения в автомобильной сети батарея не полностью заряжается могут возникнуть сложности с запуском двигателя;
  • при завышенном напряжении аккумулятор перезаряжается, что сокращает срок его службы.

Интересно! В гибридных бензино-электрических машинах применяется стартер-генератор – агрегат осуществляет функцию стартера.

Ведущие производители

В ТОП-5 производителей автомобильных генераторов входят Bosch, Butec, Cav, Delphi и Ford.

Из бюджетных хорошо зарекомендовали себя СтартВольт, Прамо и АТЭ.

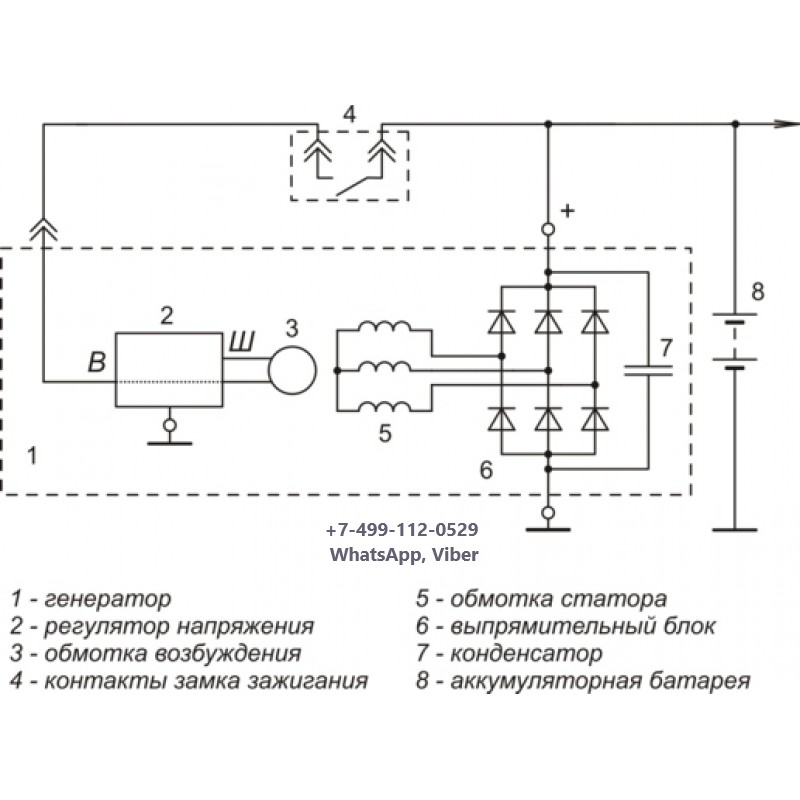

Схема генераторного устройства автомобиля

Принципиальная электросхема:

  1. Аккумулятор.
  2. Выход «+».
  3. Зажигание.
  4. Индикатор исправности.
  5. Конденсато, подавляющий всплески напряжения.
  6. Три положительных диода.
  7. Три отрицательных диода.
  8. «Масса».
  9. Диоды ротора.
  10.  Обмотки статора (три фазы).
  11.  Питание ротора.
  12.  Ротор (обмотка возбуждения).
  13.  Регулятор напряжения.

Интересно! Переменный ток, вырабатываемый синхронным трехфазным генератором, преобразуется шестью диодами выпрямительного щита и как постоянный поступает в электросеть автомобиля.

Устройство генераторной установки

Конструктивно устройство генераторного узла автомобиля для всех машин одинаково. Различия могут состоять в габаритах, расположении сочлененных деталей или в качестве изготовления.

Генераторный узел состоит из нескольких частей:

  1. Шкив, передающий  через приводной ремень вращение двигателя на вал генератора.
  2. Крышки корпуса – передняя (сторона шкива) и задняя (сторона контактных колец).
  3. Ротор представляет собой стальной вал с двумя втулками, между которыми расположена обмотка с выводами и контактными кольцами.
  4. Статор выполняется как труба,  набранная из стальных листов.
  5. По три диода в положительном и отрицательном теплоотводах.
  6. Регулятор напряжения, обеспечивает стабильную работу автомобильной сети при колебаниях электрической нагрузки, изменении частоты вращения ротора и перепадах температуры окружающей среды.
  7. Щеточный узел – пластиковая основа с установленными   подпружиненными щетками.
  8. Защитная крышка –закрывает диодный модуль.

Интересно! Чем больше величина передаточного отношения (отношение диаметров шкива коленчатого вала к шкиву генератора), тем больше тока генераторный узел отдает в автосеть.

Принцип работы

Пусковой ток стартера варьируется от 100 до 500 А и разряжает аккумуляторную батарею. Сразу после запуска двигателя автомобиля электрообеспечение (зарядка аккумулятора и работа автосети) переходит к генератору – вот для чего он нужен.

После подзарядки аккумуляторной батареи, разность напряжений ее и генератора становится незначительной и зарядовый ток уменьшается.

Сколько вольт выдает генератор автомобиля:

  • под нагрузкой до 14 В;
  • на аккумулятор 14,5 – 14,8 В.

Завышение показателей указывает на неисправность реле-регулятора.

Основные параметры

Базовые характеристики генератора указываются изготовителем на щитке устройства. К ним относятся:

  • номинальный ток (максимальный ток отдачи генератора автомобиля), А;
  • номинальное напряжение 14 (или 28), В;
  • тип, марка.

Показательные данные генератора автомобиля

ХарактеристикаЧто отражает
Токоскоростная характеристика (ТСХ)Показывает зависимость того, сколько тока выдает генератор автомобиля в сеть, от частоты вращения ротора при постоянном напряжении на выходе.
Частота самовозбужденияПри работе с аккумулятором генератор должен самовозбуждаться при частоте вращения двигателя меньшей величины холостого хода.
КПД устройстваМощность, которую генераторный блок способен получить от двигателя.
Выходное напряжение при изменении частоты вращения, величины нагрузки и температурыВ инструкциях указывают, сколько генератор выдает вольт
при частоте вращения 6000 мин-1 и нагрузке в 5 А.

Возможные неисправности

Автомобильный генератор относится к устройствам высокой надежности. Возможные причины его неработоспособности делятся, по источнику неполадки, на две группы.

Механические

Причина неисправностей, относящихся к этой группе – механический износ в результате эксплуатации. Механические неисправности выявляются быстро, так как сопровождаются стуком или иным шумом.

Для устранения неисправности изношенные детали заменяют рабочими.

Детали генератора, износ которых приводит к механическим неисправностям:

  • шкив;
  • подшипник качения;
  • меднографитные щетки;
  • приводной ремень.

Электрические

Неполадки, связанные с этой группой, возникают чаще, чем механические и, не имея внешних признаков, негативно влияют на работу всего электрооборудования автомобиля и особенно, аккумулятора.

Как пример: при отказе регулятора напряжения происходит постоянный перезаряд батареи, что определяется только в результате замеров тока генератора.

К электрическим неисправностям относятся:

  • замыкание обмотки ротора или статора;
  • пробой выпрямителя;
  • отказ регулятора напряжения и другое.

Неисправности этой группы устраняются заменой детали на рабочую. При пробое обмотки ее можно перемотать.

Не рекомендуется:

  • проверять работоспособность устройства путем короткого замыкания, «на искру»;
  • допускать работу без нагрузки;
  • проводить кузовные работы не отключив провода генератора и аккумулятора;
  • использовать устройство с отключенным или неработающим аккумулятором.

Генератор обеспечивает надежную работу всего электрооборудования автомобиля. Его мощность и исправность влияют на надежность машины и являются одним из факторов безопасности на дороге.

Устройство и принцип работы автомобильного генератора постоянного тока в составе велогенератора

Это завершающая статья о том, как из велосипеда и генератора от автомобиля сделать мощный электрический генератор своими руками. Предыдущая часть содержит инструкцию по эксплуатации велогенератора.

Технически грамотные могут прочитать дальше как работает автомобильный генератор постоянного тока.

Автомобильный генератор не совсем отвечает своему названию, так как устройство автомобильного генератора уже подразумевает наличие своего собственного выпрямителя и регулирующей схемы. Добавив только лампочку и выключатель, можно сделать самую простую заряжающую систему. Собственно генерирующая часть генератора с помощью неподвижной обмотки (называется статором) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Принцип работы автомобильного генератора постоянного тока вкратце можно объяснить так. Через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во время первого запуска велогенератора мощность не сможет вернуться в обмотку возбуждения и генерация не запустится, пока не потечёт ток через индикаторную лампу заряда, которая выполняет гораздо больше функций, чем кажется. Протекающий через индикаторную лампочку ток проходит также и через обмотку возбуждения, обеспечивая ей небольшой ток, необходимый для запуска производства электроэнергии. С ростом оборотов ток усиливается, и через три маленьких диода мощность подаётся на обмотку возбуждения — индикаторная лампочка гаснет, тем самым сигнализируя о начале производства электричества. Изменяя параметры индикаторной лампочки, можно контролировать обороты генератора, необходимые для его включения. При первом же запуске генератора железный сердечник обмотки возбуждения постоянно намагничивается.

При высокой частоте вращения этого магнетизма может оказаться достаточно для начала генерации и в случае отсутствия аккумулятора выходное напряжение может мгновенно достигнуть сотен вольт. Поэтому никогда не нужно крутить генератор с отключенным аккумулятором. Также предупредите об этой особенности окружающих.

Для механической защиты педального генератора идеально подойдёт старый пожарный кожух, который можно купить на рынке или найти на доске бесплатных объявлений.

Чтобы велогенератор ни за что не зацепился при его перевозке в автомобиле — сначала открутите педали, нанеся немного медной смазки на резьбу.

Вместо ненадёжного регулятора высоты седла на вертикальном генераторе можно просверлить 8-милиметровое отверстие через верхнюю трубу рамы и серию таких же отверстий в подседельном штыре. Тогда для регулировки высоты седла можно использовать ось, сделанную из бесрезьбовой части длинного болта M8.

Генераторы — Denso

В чем отличие DENSO

Наши стартеры и генераторы оригинального качества очень компактные и мощные.

Особенности и преимущества

  • Высочайший уровень качества: продукция производится в точном соответствии со спецификацией автопроизводителей
  • Не используются восстановленные детали
  • Передовые технологии: использование самых современных технологий в соответствии с требованиями, предъявляемыми к оригинальным автокомпонентам
  • Постоянное расширение программы
  • Уникальные применения: большое количество применений для Toyota и многих европейских марок, включая Ford, Opel, BMW, Fiat, Land Rover
  • Эффективность: высокая производительность, несмотря на небольшой размер и вес детали
  • Контроль на всех стадиях производства и жесткие испытания продукции обеспечивают соответствие самым высоким стандартам эффективности
  • Оптимальный выбор для клиентов: ремонт без проблем
  • Оптимизированные размеры статора и ротора улучшают магнитную цепь и увеличивают мощность
  • Ролик маленького диаметра увеличивает скорость ротора
  • Две лопасти, встроенные в ротор, уменьшают шум, размер и вес

Типы

Генератор с внутренним вентилятором

  • Оптимизация размеров статора и ротора улучшает параметры магнитной цепи и повышает производительность
  • Меньший диаметр шкива способствует увеличению скорости вращения ротора
  • Две лопасти вентилятора, объединенные с ротором, позволяют уменьшить шум вентилятора, его размер и вес

Генератор с сегментным проводником

  • Первый в мире проводник с прямоугольным сечением в обмотке статора позволяет увеличить плотность намотки, уменьшить вес генератора и повысить его производительность
  • Регулятор на одной интегральной микросхеме

▶▷▶▷ схема тестер для проверки реле-регуляторов генератора

▶▷▶▷ схема тестер для проверки реле-регуляторов генератора
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:09-04-2019

схема тестер для проверки реле-регуляторов генератора — Тестер Для Проверки Реле Регуляторов Генератора VIVAUTORU vivautorutester-dlja-proverki-rele Cached Тестер Для Проверки Реле Регуляторов Генератора msg ms013 com Тестер для Небольшая схема Проверка реле-регулятора генератора: методы, принцип работы и ruudruavtomobili57498-proverka-rele Cached Для авто-, тракторной спецтехники используется стенд для проверки реле-регуляторов генератора , выпускаемый брендами промышленности MSG MS013 COM — Тестер для диагностики генераторов и реле wwwyoutubecom watch?vjiiZ_lnRnyY Cached Если вас заинтересовал Прибор для проверки управляемых реле регуляторов , то узнать подробности: Как проверить реле регулятора генератора Своими руками, при avto-bloggerru Техчасть Для начала определение Реле-регулятор это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи Форум сайта Автоэлектрик для всех — Реле регулятор autodeviceruforumindexphp?showtopic8322 Cached У меня стенд, для проверки генераторов,собран по этой схеме(снимок внизу)Только вместо аккумулятора стоит трансформатор с диодным мостом Ну и конденсатор там приделан, для хоть какого то Генераторы с Dfm data-edd5cac8290dfe3aФорум сайта Автоэлектрик для всех — Генераторы Бюджетный тестер data-edd5cac8290dff61Форум сайта Автоэлектрик для всех — Бюджетный Как проверить реле мультиметром на работоспособность, тестер evosnabru Инструменты Тестер для проверки реле регуляторов , как прозвонить реле, подключение мультиметра, проверка втягивающего реле Схема Своими Руками Стенд Для Проверки Генераторов И pultohranaweeblycomblogshema-svoimi-rukami-stend Cached Кое, что выкладывал тут Тестер РХХ, Стенд для проверки стартеров и генераторов Стенд для проверки регуляторов u Может это всё объединить в этой теме Стенд Для Проверки — carmastersorg carmastersorgстенд- для — проверки Cached Когда искал по интернету, что нибудь самодельное для проверки реле-регуляторов , та и не нашел Готовое решение-дороговаты Как собрать стенд для проверки генераторов Автомоторы its116ruabout-the-companypress-about-uselite-of Cached 454 Как собрать стенд для проверки генераторов 246 333 351 758 958 525 99 59 607 449 234 Как собрать стенд для проверки генераторов — Bmw x6 m астана цена в автосалоне 3 метода проверки регулятора напряжения генератора etlibrublog717-proverka-rele-napryazheniya Cached Типы реле-регуляторов ; Схема проверки реле типа 5913702-01 для проверки необходимо Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 296

  • Простая прозвонка тестером не даст 100уверенности в исправности Я112Б. Как проверить интегральный ре
  • гулятор напряжения Я112Б или Я 112Б1. Как с помощью приборов проверить (например новый не ставля на генератор)? Автомобильный генератор устройство, обеспечивающее преобразование механической энергии
  • генератор)? Автомобильный генератор устройство, обеспечивающее преобразование механической энергии вращения коленчатого вала двигателя автомобиля в электрическую . Двигатель автомобиля ГАЗ-63 Под цифрой 5 генератор постоянного тока, под цифрой 16 реле-регулятор. Официальный сайт издания для автомобилистов. Новости, статьи. Справочная информация: цены, статистика автопарка России. Анонсы журналов За рулем, Мото, Купи авто, Газета За рулем, Рейс. Реле-регулятор генератора, Hyundai. АДРЕС МАГАЗИНА — СХЕМА ПРОЕЗДА gt;gt; Ближайшие районы: Отрадное, Бибирево, Медведково, Алтуфьево, Свиблово, СВАО. …Заднее сиденье складывается 6040 Защита двигателя Коврики салона багажника оригинал Другие автомобили и схему проезда нашего автосалона Вы найдёте ниже в разделе контактной информации: строка АВТОЦЕНТР quot;ДОЛАВТОquot;. Место для… Доброго времени суток всем.Подскажите мне решение одной проблемы с тормозами на Газели 3302.Сам уже не знаю что делать.После проверки тормозной системы после покупки выяснил,что все… Уставка Вибрационный регулятор зависит от натяжения пружины реле, размера зазора магнитной системы или от электрического сопротивления в цепи катушки. Схема простейшего вибрационного регулятора напряжения. Для большей наглядности в автокаталог онлайн добавлены фото транспортных средств. Удобная и простая поисковая система оснащена специальными фильтром, благодаря которому вы мгновенно найдете весь необходимый товар.

Медведково

обеспечивающее преобразование механической энергии вращения коленчатого вала двигателя автомобиля в электрическую . Двигатель автомобиля ГАЗ-63 Под цифрой 5 генератор постоянного тока

  • тракторной спецтехники используется стенд для проверки реле-регуляторов генератора
  • smarter
  • которое регулирует ток от генератора автомобиля

схема тестер для проверки релерегуляторов генератора Картинки по запросу схема тестер для проверки релерегуляторов генератора Другие картинки по запросу схема тестер для проверки релерегуляторов генератора Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Видео прибор для проверки реле регуляторов генератора своими руками maysternya tv YouTube мая г Прибор для проверки реле регуляторов генератора Dilettante TV YouTube июн г Простейший прибор для проверки Регуляторов напряжения altevaa TV YouTube мар г Все результаты Форум сайта Автоэлектрик для всех Реле регулятор Autodeviceru autodeviceru Генераторы, стартеры авг г сообщений авторов Уже несколько лет реле регуляторы проверяю таким методом прибор, который собрал мой товарищ по этой схеме напряжение необходимое для проверки реле регуляторов Взять к примеру генератор Г Похоже на то, что ваш тестер регуляторов напряжения не может Схема проверки регулятора напряжения генератора avtobaikiruavtoyuristshema_proverki_regulyatora_napryazheniya_generatorahtml Как проверить реле регулятора генератора Первым будем проверять совмещенную схему реле регулятора вместе со щеточным узлом Если произойдет пробой, то определить это при помощи тестера достаточно просто Стенд для проверки генераторов, стартеров и реле регуляторов Проверка реле регулятора генератора входвыход в данный режим Тестер для проверки АКБ TRISCO IBA Паспорт, описание, инструкция по DTCC ОПИСАНИЕ СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ Прибор проверки регулятора напряжения для автомобиля февр г Проверка реле регуляторов с помощью тестера Проверить реле регулятор генератора можно самостоятельно теперь приступаем к проверке совмещенной схемы реле регулятора вместе со щеточным узлом метода проверки регулятора напряжения генератора Etlibru мар г Проверка регулятора напряжения генератора бывает необходима в случае когда Выставить тестер в режим измерения постоянного напряжения на предел около В Схема проверки реле типа Схема релерегулятора генератора releregulyatorgeneratoramyarushemareleregulyatorageneratora Схема реле регулятора генератора зачастую собирается в одном Для проверки регулятора, подключенного к генератору , понадобится тестер Как проверить релерегулятора генератора диагностика своими autoepochruremontiobsluzhivaniekakproveritreleregulyatorageneratorahtml мая г Способы проверки различных типов РР своими руками, видео инструкции Причиной появления реле регулятора в схеме электрооборудования автомобиля стал Выход из строя реле регулятора автомобильного генератора заменой является обычный цифровой мультиметр тестер Проверка релерегулятора Устройство автомобиля Автосайт Медленно увеличивая число оборотов якоря генератора , определяют напряжение, Рис Схема включения приборов для проверки реле регулятора Как проверить релерегулятор генератора мультиметром или Как проверить реле регулятор напряжения генератора автомобиля Выход из Схема проверки реле регулятора напряжения с помощью лампочки Проверка реле регулятора напряжения на столе Форум QRZRU мар г РР реле регулятор , КЗключ зажигания, БПблок питания которые при установке на генератор замыкаются по его корпусу Cергей, загвоздка в том, что схема проверки не работает Когда сопротивление будет меньше, то скорее всего это плюс тестера на плюсовом контакте фишки MSG MS COM Купить Тестер V проверки реле Оборудование Для диагностики стартеров и генераторов Рейтинг отзыв Тестер для проверки реле регулятора генератора MSG MS COM позволяет определять неисправности большинства автомобильных Проверка регулятора напряжение Стартеры и генераторы Стартеры и генераторы Мотор тестер очень много может дать инфы по генератору Но он стоит Интересует схема проверки реле регулятора Применяемость Стенд для проверки автомобильных генераторов Металлический Проекты и готовые изделия Мысли и идеи июл г реле регуляторами это недопустимо, тк приведет их к понимаю в приложенной схеме роль первичного возбуждения генератора при Как проверить реле регулятора генератора Своими руками, при avtobloggerru Техчасть Похожие Рейтинг , голосов Перейти к разделу Проверка отдельного реле схема отдельного регулятора намного выше то реле вышло из строя нужна замена Стенд для проверки генераторов и стартеров Страница CarHelpinfo мая г сообщение авторов Позволяет проводить проверку генераторов на номинальное с реле регуля тором и без него и проверка стартеров на ток Уважаемый КММ выложите пожалуста архив схем прибора для проверки генераторов , и РН которые Особенностью регуляторов напряжения с терминалом PD Реле регулятора напряжения генератора как проверить, схема и Генераторы Перейти к разделу Проверка работоспособности Для ее проведения понадобится тестер и щупы, лампочка на V Схема проверки регулятора diamagosccom Просмотр темы Приставка проверки генераторов wwwdiamagosccom ОБОРУДОВАНИЕ Инструмент для ремонта Похожие янв г сообщений автора Возможно есть у кого принципиальная схема либо кто то уже нашел в Китае их Имеется возможность проверять реле напряжения с внешним В Гц Tester CLR и CLE COM LIN, BSSRLOSi GPD Тестер COM, после подключения реле регулятора или генератора , приставка в Реле регулятора напряжения неисправности, работа, проверка мар г Схема и принцип действия, как проверить реле регулятор генератора мультиметром или лампой, снимая и без снятия с автомобиля Проверка релерегулятора Энциклопедия по машиностроению XXL Проверка реле регулятора заключается в определении напряжения Рис Электрическая схема стенда для проверки реле регулятора генератора Как проверить реле мультиметром на работоспособность, тестер Инструменты Проверки мультиметром и тестером Рейтинг голос Тестер для проверки реле регуляторов , как прозвонить реле, подключение На корпусе каждого реле изображена схема с номерами контактов и Тестер для проверки релерегулятора купить в Новосибирской Новосибирск Оборудование для бизнеса мар г Прибор проверки реле регулятора генератора MSG MSCOM быстро и просто тестирует реле по следующим параметрам Не найдено схема Реле Регулятора Напряжения Генератора, Где Находится, Схема Устройство двигателя Рейтинг голоса Необходимо реле регулятор напряжения генератора для восполнения Схемы подключения регулятора выносного; Проверка подключения на реле для дизелей прозванивается мультиметром в режиме тестера Релерегулятор напряжения характеристики, цена, схема mtzpetrovrureleregulyatornapryazheniyaxarakteristikicenasxemapodklyuche мар г К примеру, реле регулятор напряжения ВАЗ защищено этой крышкой от выше, так как они пригодятся для проверки реле регуляторов Следовательно, реле регулятор напряжения генератора не Проверка реле регулятора Сообщество Кулибин Club на Похожие Проверить работу реле регулятора очень простонам потребуется реле регулятор По схеме генератора со встроенным реле этот контакт служит для Не найдено тестер Схема проверки реле регулятора генератора avehitebrarunetytoketej_o Проверка генератора автомобиля toyota camry Как проверить реле регулятор генератора Тестер для проверки регуляторов напряжения схема Проверка релерегулятора напряжения Моторр Поможем Проверка реле регулятора напряжения Здесь всё немного проще Подключаем тестер к аккумулятору в режиме измерения постоянного тока Как проверить реле регулятор генератора KrutiMotorru krutimotorruproverkareleregulyatorageneratora Похожие Проверка работоспособности реле регулятора генератора своими Для выполнения работ понадобится контрольная лампа и тестер мультиметр Проверка реле регулятора напряжения генератора Особенности Проверка работы генераторов и реле регуляторов Проверка осуществляется при помощи тестера , лампочки на вольт с патроном и нескольких Выше приведена схема проверки регулятора напряжения после его снятия прибор для проверки реле регуляторов генератора схема darivanrucite_imgspribordliaproverkirelereguliatorovgeneratoraskhemaxml прибор для проверки реле регуляторов генератора схема carmastersorgсхемы для проверки Cached Тестер для проверки регуляторов напряжения Стенд MSG MS COM Мир авторемонта regmrucatalogueavtoservisnoeoborudovanie СкифА Стенд проверки стартеров и генераторов СкифА MSG MS COM Тестер для проверки реле регулятора Основное назначение ЭНЕРГОМАШ Прибор для проверки регуляторов напряжения wwwvrusitexphtml Блок реле и предохранителей БРП предназначен для монтажа различных схем низковольтного электрооборудования Представляет собой Релерегулятор напряжения генератора проверка, признаки voditelautoru Устройство автомобиля Электрооборудование Похожие дек г Сам реле регулятор представляет собой электронную схему с более точной проверки при помощи тестера и вольтовой лампы Трехуровневый реле регулятор ВАЗ схема, проверка Классические модели ВАЗ Генератор Рейтинг , голосов Разновидности реле регуляторов на ВАЗ , их расположение Самостоятельно проверяем регулятор напряжения генератора на ВАЗ Проверить реле мультиметром Проверка реле регуляторов с Определение; Типы; Как проверить реле генератора мультиметром, не снимая его с Нередко схема устройства реле представлена и на самом элементе Кроме тестера для проведения комплекса измерений понадобится Проверка реле регулятора генератора АвтоМотору avtomotoruproverkareleregulyatorageneratorahtml Рейтинг голос июл г Для проверки реле регулятора существует несколько простых способов понимать как проверить реле регулятор генератора и для этого мы написали простую Схема проверки реле регулятора лампочкой Стартер РФ Оборудование стартеррфkompaniyaoborudovaniehtml Прибор для проверки реле регуляторов генераторов VRCB, В отличие от обычного тестера , позволяет проверить напряжение пробоя лавинных Схема проверки и регулировки релерегулятора генератора Вращение генератора происходит от электродвигателя Не следует проверять нагретый реле регулятор , так как показания его могут быть Проверка исправности генератора и релерегулятора tehinforru tehinforrus_moto_html Похожие Для проверки генератора в цепи шунта разрыв должен быть устранен путем показана схема реле регулятора напряжения РР и генератора Как проверить генератор на машине не снимая и если снять его с mytopgearru Интересное Электрика и электроника Рейтинг , голоса Реле регулятор напряжения в современных генераторах компактно Пробой схемы регулятора напряжения может, наоборот, способствовать тому, что напряжения генератора , недостаточно использовать только тестер или Для проверки реле регулятора генератора выглядит примерно так рис Реле регулятор напряжения генератора как проверить лампой Реле регулятор на генераторе проверка , ремонт и замена Именно поломка реле регулятора напряжения генератора является одной из наиболее распространенных Далее потребуется собрать следующую схему Проверка реле напряжения АВТОСТУКРУ окт г как проверить регулятор напряжения генератора при исправно рабочем генераторе и реле, мультиметр вольтметр, тестер должен Схема проверки реле проверка реле регулятора напряжения генератора Релерегулятор напряжения генератора проверка tokarguru Хочу всё знать! их распознать Проверка современных и устаревших реле регуляторов Для проверки регулятора напряжения генератора понадобится мультиметр Схема подключения для проверки слегка отличается от вышеописанной Неисправности генератора с Ford Focus Ffclubru Ford Focus Эксплуатация Ремонт реле регулятора генератора Denso A Made in Italia Подробное Схема прибора для проверки генератора с ШИМ Ремонт Denso A Ремонт генераторов, релерегуляторов, стартеров ЖЕЛЕЗНЫЙ Учебносправочные материалы ТО и ремонт Похожие апр г Схема для проверки исправности транзистора и реле защиты транзисторного реле регулятора с помощью контрольной лампы Проверка генератор Большая Энциклопедия Нефти и Газа Похожие Схема подключения генератора постоянного тока при проверке начальных генератора ; возбуждения Без реле регулятора , напряжения батарей или Состояние генератора проверяют с помощью осциллографа тестера , Проверка напряжения аккумулятора и генератора мультиметром ladanivarunivaproverkanapryazheniyahtml Измерение напряжений цепей аккумулятора, генератора авометром тестером, мультиметром схема проверки реле регулятора генератора схема прибора для проверки автомобильных реле регуляторов prefeiturajunqueirocombrskhemapriboradliaproverkiavtomobilnykhreleregu мар г схема прибора для проверки автомобильных реле регуляторов реле поворотов Реле регулятор напряжения генератора проверка Генераторы и релерегуляторы Вокрачко ЮГ Учебник motorzlibrubooksitemfszstshtml Похожие Схема реле регулятора РРГ I реле обратного тока РОТ; II ограничитель тока ОТ; III Схема включения прибора при проверке генераторов и Вместе с схема тестер для проверки релерегуляторов генератора часто ищут прибор для проверки реле регуляторов генератора купить прибор для проверки регуляторов напряжения приставка для проверки генератора тестер регуляторов напряжения автомобильных генераторов проверка регулятора напряжения генератора valeo Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

Простая прозвонка тестером не даст 100уверенности в исправности Я112Б. Как проверить интегральный регулятор напряжения Я112Б или Я 112Б1. Как с помощью приборов проверить (например новый не ставля на генератор)? Автомобильный генератор устройство, обеспечивающее преобразование механической энергии вращения коленчатого вала двигателя автомобиля в электрическую . Двигатель автомобиля ГАЗ-63 Под цифрой 5 генератор постоянного тока, под цифрой 16 реле-регулятор. Официальный сайт издания для автомобилистов. Новости, статьи. Справочная информация: цены, статистика автопарка России. Анонсы журналов За рулем, Мото, Купи авто, Газета За рулем, Рейс. Реле-регулятор генератора, Hyundai. АДРЕС МАГАЗИНА — СХЕМА ПРОЕЗДА gt;gt; Ближайшие районы: Отрадное, Бибирево, Медведково, Алтуфьево, Свиблово, СВАО. …Заднее сиденье складывается 6040 Защита двигателя Коврики салона багажника оригинал Другие автомобили и схему проезда нашего автосалона Вы найдёте ниже в разделе контактной информации: строка АВТОЦЕНТР quot;ДОЛАВТОquot;. Место для… Доброго времени суток всем. Подскажите мне решение одной проблемы с тормозами на Газели 3302.Сам уже не знаю что делать.После проверки тормозной системы после покупки выяснил,что все… Уставка Вибрационный регулятор зависит от натяжения пружины реле, размера зазора магнитной системы или от электрического сопротивления в цепи катушки. Схема простейшего вибрационного регулятора напряжения. Для большей наглядности в автокаталог онлайн добавлены фото транспортных средств. Удобная и простая поисковая система оснащена специальными фильтром, благодаря которому вы мгновенно найдете весь необходимый товар.

Генератор автомобиля и регулятор напряжения генератора. Схемы, устройство, назначение и принцип работы. Генератор переменного тока двигателя. Применение электронных регуляторов напряжения.

  1. Генератор автомобильный — устройство, схема
  2. Регулятор напряжения генератора — назначение, принцип работы

Генератор преобразует механическую энергию, получаемую от двигателя автомобиля, в электрическую. Генератор питает все потребители электрического тока и заряжает аккумуляторную батарею при работающем двигателе.

На автомобилях применяются генераторы переменного тока, представляющие собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. На схеме 1 показан автомобильный генератор переменного тока. Основными частями генератора являются статор 8 с неподвижной обмоткой, в которой индуктируется переменный ток, и ротор 7, создающий подвижное магнитное поле. Ротор генератора установлен в двух шариковых подшипниках 5. Он приводится во вращение через шкив 4 генератора с помощью клинового ремня от коленчатого вала двигателя. Этим ремнем также вращается шкив привода вентилятора и насоса системы охлаждения.

Схема 1 – Устройство автомобильного генератора

1, 6 – крышки; 2 – выпрямительный блок; 3 – щетки; 4 – шкив; 5 – подшипник; 7 – ротор; 8 – статор; 9 — втулка

Принцип работы

При работе генератора по обмотке возбуждения ротора проходит ток, подводимый через щетки 3 и создающий магнитное поле, которое при вращении ротора индуктирует в обмотке статора переменный ток. Переменный ток преобразуется в постоянный с помощью выпрямительного блока 2. Генератор охлаждается вентилятором шкива 4. Электрогенератор устанавливается на блоке цилиндров двигателя и крепится к литому чугунному кронштейну блока и натяжной планке. В ушках крышек 1 и 6 генератора для крепления используются резиновые буферные втулки 9, обеспечивающие упругую связь и исключающие поломку ушков.

Регулятор напряжения

Назначением регулятора является поддержание постоянного напряжения тока, вырабатываемого генератором при переменной частоте вращения коленчатого вала двигателя.

Принцип работы

Регулятор напряжения (схема 2) представляет собой двухступенчатый электромагнитный регулятор вибрационного типа.

При возрастании напряжения генератора до 13…14 Вольт якорь 6 регулятора под действием магнитного поля обмотки 8 и пружины 7 начинает вибрировать, размыкая и замыкая подвижный 4 и верхний неподвижный 5 контакты. При этом в цепь обмотки возбуждения генератора то включается, то выключается из нее дополнительное сопротивление 1. Так осуществляется первая ступень регулирования напряжения генератора.

Схема 2 – Регулятор напряжения

1 – сопротивление; 2 – дроссель; 3, 4, 5 – контакты; 6 – якорь; 7 – пружина; 8 — обмотка

При повышении напряжения генератора более 14 Вольт начинают замыкаться и размыкаться подвижный 4 и нижний неподвижный 3 контакты. При замыкании этих контактов обмотка возбуждения автомобильного генератора замыкается на «массу». Так происходит вторая ступень регулирования напряжения. В результате вырабатываемое напряжение всегда остается в заданных пределах.

Для уменьшения искрения между контактами 4 и 5 при работе регулятора служит дроссель 2. Регулятор напряжения сверху закрывается стальной крышкой с прокладкой из полиуретана и устанавливается в подкапотном пространстве отделения двигателя.

Электронные регуляторы напряжения

Постоянное напряжение тока, вырабатываемого другими генераторами, может поддерживать также малогабаритный микроэлектронный регулятор напряжения, который встроен в генераторы. Он представляет собой неразборное и нерегулируемое устройство. При возрастании напряжения генератора свыше 13,5…14,5 В электронный регулятор напряжения прерывает поступление тока в обмотку возбуждения ротора.

В результате этого напряжение генератора падает. Регулятор напряжения вновь пропускает ток в обмотку возбуждения ротора, и процесс повторяется. Таким образом, непрерывно и автоматически регулируя ток, проходящий по обмотке возбуждения автомобильного генератора, регулятор поддерживает напряжение в пределах 13,5…14,5 В независимо от тока нагрузки и частоты вращения коленчатого вала двигателя.

Другие статьи по элементам системы зажигания

Автомобильные генераторы переменного тока.


Генераторы переменного тока




Развитие автомобилестроения сопровождалось ростом требований к безотказности и увеличению срока службы автомобилей, комфорту их эксплуатации, снижению эксплуатационных затрат на техническое обслуживание и ремонт, а также соответствие все возрастающим требованиям безопасности движения.
В связи с этим появилась необходимость существенного увеличения мощности и срока службы автомобильных генераторов, как основных источников электрического тока, улучшения их эксплуатационных характеристик и снижения эксплуатационных затрат. Появилась необходимость уменьшения габаритных размеров и массы генераторов, как, впрочем, и многих других агрегатов и устройств, что позволяло гибко проектировать компоновку и внешний дизайн автомобилей, а также получать экономию дорогостоящих металлов.

Удовлетворение перечисленных требований путем совершенствования конструкции и технологии производства генераторов постоянного тока, учитывая низкую надежность и малый срок службы щеточно-коллекторного узла, а также габаритные размеры и массу генераторов постоянного тока, стало неосуществимо. Поэтому было выбрано новое направление в развитии автомобильных генераторов – создание генераторов переменного тока.

Название «генератор переменного тока» несколько условно, и касается в основном особенностей конструкции генератора, поскольку они оснащены встроенными полупроводниковыми выпрямителями и питают потребители постоянным (выпрямленным) током.
В генераторах постоянного тока таким выпрямителем является щеточно-коллекторный узел, осуществляющий выпрямление переменного тока, полученного в обмотках якоря.
Развитие полупроводниковой техники позволило применить в генераторах переменного тока более совершенный и надежный выпрямитель на полупроводниковых диодах, в котором отсутствовали механические детали и узлы, подверженные износу и отказам.

***

Преимущества и недостатки генераторов переменного тока

К основным преимуществам генераторов переменного тока по сравнению с генераторами постоянного тока можно отнести следующие свойства:

  • при одинаковой мощности их масса в 1,8…2,5 раза меньше, причем примерно в три раза меньше расходуется ценного цветного металла – меди;
  • при одинаковых габаритах генераторы переменного тока выдают большую мощность;
  • ток начинает вырабатываться при меньшей частоте вращения ротора;
  • проще схема и конструкция регулирующего устройства вследствие отсутствия элемента ограничения силы тока и реле обратного тока;
  • проще и надежнее конструкция токосъемного устройства, особенно, в бесконтактных генераторах переменного тока;
  • меньше эксплуатационные затраты из-за высокой надежности работы и увеличения срока службы.

С практической точки зрения преимущества генератора переменного тока проявляются в том, что вырабатываемый им ток снимается с неподвижных обмоток, закрепленных на корпусе-статоре. Обмотка возбуждения, выполненная на вращающемся роторе, существенно легче неподвижных обмоток статора, поэтому ротор можно вращать с большей скоростью, не опасаясь явлений дисбаланса вращающихся масс. Да и ток возбуждения в этом случае подвести проще, поскольку он небольшой. В результате щетки и контактные кольца служат дольше.

Кроме того, генератор постоянного тока, в отличие от генератора переменного тока, начинает вырабатывать ток при относительно большой частоте вращение якоря. По этой причине для его полноценного функционирования, например, на холостых оборотах двигателя, необходимо значительное передаточное число привода, что в дальнейшем (на рабочей частоте коленчатого вала) может привести к дисбалансу (из-за значительной массы якоря), износу подшипников и элементов привода генератора.

Определенное преимущество генераторов переменного тока проявляется, также, в том, что при необходимости получения высокого напряжения (например, для питания высоковольтных потребителей), достаточно использовать небольшой трансформатор. Увеличить напряжение постоянного тока таким способом не удастся. Несмотря на то, что в автомобильных бортовых сетях необходимость получения высокого напряжения возникает крайне редко, такую возможность нельзя сбрасывать со счетов.

Основные недостатки генератора переменного тока — необходимость выпрямления вырабатываемого им тока, а также некоторое рассеивание мощности в окружающих ротор и статор металлических деталях из-за возникновения вихревых и реактивных токов в переменном электромагнитном поле. Тем не менее, достоинства генераторов переменного тока с лихвой окупают отмеченные недостатки.

Первые автомобильные генераторы переменного тока были спроектированы для работы с отдельными селеновыми выпрямителями и вибрационными регуляторами напряжения. Селеновые выпрямители имели значительные размеры, и их приходилось размещать отдельно от генератора, в местах, где обеспечивалось хорошее охлаждение. Для присоединения такого выпрямителя к генератору требовалась дополнительная проводка.
Кроме того, селеновые выпрямители были недостаточно теплостойки, и допускали максимальную рабочую температуру не выше +80 ˚С.
По этим причинам в дальнейшем от селеновых выпрямителей отказались, и стали применять кремниевые диоды, которые были менее габаритны, обладали хорошей теплостойкостью, что позволяло размещать их непосредственно в генераторе.

На смену вибрационным регуляторам напряжения пришли сначала контактно-транзисторные, а затем бесконтактные на дискретных элементах и бесконтактные интегральные регуляторы.
Габаритные размеры интегральных регуляторов позволяют встраивать их в генератор, который совместно со встроенными регулятором и выпрямительным блоком называется генераторной установкой.

***

Принципиальное устройство генератора переменного тока

На рис. 1 представлена упрощенная схема генератора переменного тока, который состоит из двух основных частей: статора с неподвижной обмоткой, в которой индуцируется переменный ток, и ротора, создающего магнитное поле.

Полюсы ротора поочередно проходят мимо неподвижных катушек статора, размещенных на пазах с внутренней стороны корпуса генератора. При этом изменяется направление магнитного потока, а, следовательно, и направление индуцируемой в катушке ЭДС.

Обычно число полюсов магнита на роторе и число катушек в корпусе позволяет получить трехфазный ток. У трехфазных генераторов обмотки имеют одну общую точку, где соединяются их концы, поэтому такая схема соединения называется «звездой», а общая точка обмотки – нулевой точкой.

Вторые концы обмоток присоединяют к двухполупериодному выпрямителю. Магнитное поле ротора может создаваться постоянным магнитом или электромагнитом. В последнем случае к обмотке возбуждения электромагнита подводится постоянное напряжение.

Применение в роторе электромагнитов усложняет конструкцию генератора, так как необходимо подводить напряжение к вращающейся детали – ротору, но в этом случае возможно регулирование напряжения изменением частоты вращения ротора. Кроме того, магнитные свойства постоянных магнитов существенно зависят от их температуры.

Более подробно устройство и работа автомобильного генератора переменного тока приведены на следующей странице.

***



Бесконтактные генераторы с электромагнитным возбуждением

Для автомобильных генераторов надежность и срок службы определяются тремя факторами:

  • качеством электрической изоляции;
  • качеством подшипниковых узлов;
  • надежностью токосъемных (щеточно-контактных) устройств.

Первые два фактора зависят от уровня развития смежных производств. Третий фактор может быть исключен путем использования бесконтактных генераторов, имеющих более высокую надежность и ресурс, чем контактные генераторы, использующие щеточно-контактные токосъемные устройства. Это стимулировало создание автомобильных бесконтактных генераторов переменного тока с электромагнитным возбуждением – индукторных генераторов и генераторов с укороченными полюсами.

К бесконтактным генераторам с электромагнитным возбуждением относятся индукторные генераторы и генераторы с укороченными клювами. Работает генератор следующим образом. Обмотка возбуждения, по которой протекает постоянный ток, создает в магнитной системе поток, который при вращении ротора изменяется по величине без изменения знака. Этот поток замыкается, проходя через воздушные зазоры между валом и элементами ротора, зубцы которого выполнены в виде звездочки, воздушный зазор между ротором и статором, магнитопровод статора и крышку генератора.

Изменение магнитного потока в якоре при вращении ротора происходит за счет изменения магнитного сопротивления воздушного зазора между зубцами статора и ротора.
Магнитный поток Ф у индукторных генераторов пульсирующий. Магнитный поток в воздушном зазоре периодически изменяется от Фmах, когда оси зубцов ротора и статора совпадают, до Фmin, когда оси зубцов ротора и статора смещены на угол 180˚ электрических градусов. Таким образом, магнитный поток имеет среднюю постоянную и переменную составляющую с амплитудой

Фпер = 0,5 (Фmах — Фmin)

3убец и впадина ротора (индуктора) генератора образуют пару полюсов, поэтому частота тока якоря в индукторе генератора может быть определена по формуле:

f = zn/60,

где z- число зубцов ротора.

В генераторах с укороченными полюсами бесконтактность достигается за счет неподвижного крепления обмотки возбуждения с помощью немагнитной обоймы. Полюсы клювообразной формы имеют длину меньше половины длины активной части ротора. В процессе вращения ротора магнитный поток возбуждения пересекает витки обмотки статора, индуцируя в них ЭДС.

Генераторы с укороченными полюсами просты по конструкции, технологичны. Роторы таких генераторов имеют малое рассеяние.
К недостаткам можно отнести несколько большую, чем у контактных генераторов, массу при той же мощности. Также следует отметить трудность крепления обмотки возбуждения и обеспечения жесткости и механической прочности ее крепления.

Применение на автомобилях существующих конструкций индукторных генераторов долго сдерживалось следующими трудностями:

  • невысокие удельные показатели;
  • повышенный уровень пульсации выпрямленного напряжения;
  • повышенный уровень шума.

Дальнейшее совершенствование конструкции и устранение вышеперечисленных недостатков позволило использовать индукторные генераторы переменного тока на автомобилях.

Впервые бесщеточные генераторы с укороченными полюсами 45.3701 и 49.3701 были использованы на автомобилях марки «УАЗ».

***

Небольшой видеоролик позволит наглядно понять основные принципы работы и устройство автомобильного генератора переменного тока.

***

Устройство и работа генератора автомобиля ВАЗ


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Генераторы фирмы Mitsubishi схемы и характеристики — Главная — Статьи

Генераторы фирмы Mitsubishi

Серия этих генераторов при номинальном напряжении 14 В на базе нескольких размеров статора имеет номинальные токи 45, 55, 60, 65, 70, 75, 80, 90 и 110 А. Общий вид одного из типов генераторов данной серии показан на рис.32. На цилиндрической части крышки со стороны контактных колец размещается наклейка, на которой указаны тип генератора, номинальные напряжения и ток, фирменный номер и обозначение штекерных

наружных выводов в колодке. Типовая схема включения аналогична приведенной на рис. 6,6. Помимо «массы»,

генераторы имеют следующие внешние выводы с обозначениями:

В — силовой вывод «+» для соединения с плюсовым проводом борт-сети;

L — вывод «+» трех дополнительных диодов для соединения с лампой контроля исправности;

IG — вывод регулятора напряжения для питания цепей регулятора напряжения через выключатель зажигания

Рис.32. Общий вид генератора фирмы Mitsubishi

На отдельных модификациях имеются также выводы S и FR, назначение

которых аналогично генераторам Nippon Denso. Вывод В — винтовой, а другие — это плоские штекеры 6,3х0,8, объединенные конструктивно в пластмассовой колодке.

Конструкция и параметры компактных генераторов Мицубиси следующие

Установка статора в крышках такая же, как и на генераторах традиционной конструкции различных фирм (пакет железа статора зажат между

крышками).

В один конструктивный узел объединены регулятор напряжения, щеткодержатель, выпрямительный блок, помехоподавительный конденсатор и колодка с внешними штекерными выводами (рис.33).

Выпрямительный блок по конструкции подобен блоку генераторов Magneti

Marelli с тем лишь отличием, что силовые выпрямительные элементы размещены в пластмассовом корпусе

в форме параллелепипеда, а три дополнительных диода в цилиндрическом пластмассовом корпусе не объединены в один блок. Контактные кольца медные или из нержавеющей стали установлены между торцом ротора и

подшипником

Щетки применяются медногра-фитовые с поперечным сечением 5х8 мм, щеткодержатель реактивного типа.

Рис.ЗЗ. Объединенный узел «выпрямитель, регулятор напряжения, щеткодержатель» генераторов фирмы

Mitsubishi: 1 — выпрямитель; 2 — помехоподавительныН конденсатор, 3 — регулятор напряжения с шеткодер жагелем; 4 — колодка со штекерными выводами L. ОС. S

Рис.34. Ротор в сборе генератора фирмы Mitsubishi: 1 — внутренние вентиляторы; 2 — шарикоподшипнике

юрмозными пластмассовыми кольцами; 3 — маслоотбойная шайба

27

Регулятор напряжения, выполненный в одном корпусе со щеткодержателем и конструктивно связанный с

выпрямительным блоком, размещается на внутреннем торце крышки со стороны контактных колец. Размещение регулятора под крышкой, а подшипника со стороны контактных колец на конце вала приводит к следующим конструктивным и эксплуатационным проблемам:

затруднена оценка состояния щеток и контактных колец для принятия своевременного решения о замене

первых и проточке вторых, так как требуется полная разборка генератора.

сборка генератора затруднена, так как свободно выступающие из щеткодержателя щетки будут упираться в

торец подшипника, что приводит к их поломке. Поэтому перед сборкой щетки следует утопить в каналах щеткодержателя и зафиксировать их в таком положении с помощью штифтов, которые пропускают через специальные отверстия в торце крышки. Для этой цели в выступающем конце щеток также выполнены отверстия под

фиксирующие штифты. После сборки штифты удаляют, и щетки опускаются на контактные кольца. Рекомендуется применять штифты из непроводящего материала (толстая леска), т. к. если по ошибке включить в схему

генератор с неудаленным металлическим штифтом, регулятор напряжения выйдет из строя вследствие короткого замыкания обмотки возбуждения.

ограничивается наружный диаметр заднего подшипника, который не должен превышать диаметра контактных колец, так как в противном случае разборка генератора без поломки щеток будет невозможна. Уменьшение

наружного диаметра подшипника, в свою очередь, сокращает срок его службы.

Торможение наружного кольца заднего шарикоподшипника обеспечивается двумя пластмассовыми кольцами в проточках по наружному диаметру кольца (применен подшипник специальной конструкции (рис.34).

Регулируемое напряжение в контрольной точке 14,6…14,9 В, термокомпенсация отрицательная (—7 мВ/°С).

Крепление генератора на кронштейне двигателя осуществляется, как правило, на двух лапах.

Похожие материалы

Как генератор вырабатывает электричество? Статья о том, как работают генераторы

Генераторы

— это полезные устройства, которые подают электроэнергию во время отключения электроэнергии и предотвращают прерывание повседневной деятельности или прерывание бизнес-операций. Генераторы доступны в различных электрических и физических конфигурациях для использования в различных приложениях. В следующих разделах мы рассмотрим, как работает генератор, основные компоненты генератора и как генератор работает в качестве вторичного источника электроэнергии в жилых и промышленных помещениях.

Как работает генератор?

Электрический генератор — это устройство, которое преобразует механическую энергию, полученную от внешнего источника, в электрическую энергию на выходе.

Важно понимать, что генератор на самом деле не «создает» электрическую энергию. Вместо этого он использует подводимую к нему механическую энергию, чтобы заставить движение электрических зарядов, присутствующих в проводе его обмоток, через внешнюю электрическую цепь.Этот поток электрических зарядов составляет выходной электрический ток, подаваемый генератором. Этот механизм можно понять, рассматривая генератор как аналог водяного насоса, который вызывает поток воды, но фактически не «создает» воду, текущую через него.

Современный генератор работает на принципе электромагнитной индукции, открытом Майклом Фарадеем в 1831-32 гг. Фарадей обнаружил, что вышеупомянутый поток электрических зарядов может быть вызван перемещением электрического проводника, такого как провод, содержащий электрические заряды, в магнитном поле.Это движение создает разность напряжений между двумя концами провода или электрического проводника, что, в свою очередь, вызывает протекание электрических зарядов, генерируя электрический ток.

Основные компоненты генератора

Основные компоненты электрогенератора можно в общих чертах классифицировать следующим образом:

  • Двигатель
  • Генератор
  • Топливная система
  • Регулятор напряжения
  • Системы охлаждения и выхлопа
  • Система смазки
  • Зарядное устройство
  • Панель управления
  • Основной узел / рама
Описание основных компонентов генератора приводится ниже.
Двигатель

Двигатель является источником подводимой механической энергии к генератору. Размер двигателя прямо пропорционален максимальной выходной мощности, которую может выдать генератор. При оценке двигателя вашего генератора необходимо учитывать несколько факторов. Для получения полных рабочих характеристик двигателя и графиков технического обслуживания необходимо проконсультироваться с производителем двигателя.

(a) Тип используемого топлива — двигатели генераторов работают на различных видах топлива, таких как дизельное топливо, бензин, пропан (в сжиженном или газообразном состоянии) или природный газ. Меньшие двигатели обычно работают на бензине, в то время как более крупные двигатели работают на дизельном топливе, жидком пропане, пропане или природном газе. Некоторые двигатели также могут работать на двойной подаче дизельного и газового топлива в двухтопливном режиме.

(b) Двигатели с верхним расположением клапанов (OHV) по сравнению с двигателями без OHV — двигатели OHV отличаются от других двигателей тем, что впускные и выпускные клапаны двигателя расположены в головке цилиндра двигателя, а не на двигателе. блокировать.Двигатели OHV имеют ряд преимуществ перед другими двигателями, такими как:

• Компактная конструкция
• Более простой механизм управления
• Прочность
• Удобство эксплуатации
• Низкий уровень шума при работе
• Низкий уровень выбросов

Однако OHV-двигатели также дороже других двигателей.

(c) Чугунная гильза (CIS) в цилиндре двигателя — CIS — это накладка в цилиндре двигателя.Это снижает износ и обеспечивает долговечность двигателя. Большинство двигателей OHV оснащены системой CIS, но очень важно проверить наличие этой особенности в двигателе генератора. CIS — это не дорогая функция, но она играет важную роль в долговечности двигателя, особенно если вам нужно использовать генератор часто или в течение длительного времени.

Генератор

Генератор переменного тока, также известный как «генератор», представляет собой часть генератора, которая вырабатывает электрическую мощность за счет механического входа, подаваемого двигателем.Он содержит набор неподвижных и подвижных частей, заключенных в корпус. Компоненты работают вместе, вызывая относительное движение между магнитным и электрическим полями, которое, в свою очередь, генерирует электричество.

(а) Статор — это стационарный компонент. Он содержит набор электрических проводников, намотанных катушками на железный сердечник.

(b) Ротор / Якорь — это движущийся компонент, который создает вращающееся магнитное поле одним из следующих трех способов:

(i) Индукционным способом — они известны как бесщеточные генераторы переменного тока и обычно используются в больших генераторах.
(ii) Постоянными магнитами — это обычное дело в небольших генераторах переменного тока.
(iii) Использование возбудителя. Возбудитель представляет собой небольшой источник постоянного тока (DC), который питает ротор через совокупность токопроводящих контактных колец и щеток.

Ротор создает движущееся магнитное поле вокруг статора, которое вызывает разность напряжений между обмотками статора. Это производит переменный ток (AC) на выходе генератора.

При оценке генератора переменного тока необходимо учитывать следующие факторы:

(a) Металлический корпус по сравнению с пластиковым корпусом — цельнометаллическая конструкция обеспечивает долговечность генератора.Пластиковые корпуса со временем деформируются, что приводит к обнажению движущихся частей генератора. Это увеличивает износ и, что более важно, опасно для пользователя.

(b) Шариковые подшипники по сравнению с игольчатыми подшипниками. Шариковые подшипники предпочтительнее и служат дольше.

(c) Бесщеточная конструкция — генератор, в котором не используются щетки, требует меньшего обслуживания, а также производит более чистую мощность.

Топливная система

Топливный бак обычно имеет достаточную емкость, чтобы генератор работал в среднем от 6 до 8 часов.В случае небольших генераторных установок топливный бак является частью опорной рамы генератора или устанавливается наверху рамы генератора. Для коммерческого использования может потребоваться установка внешнего топливного бака. Все подобные установки должны быть одобрены Управлением городского планирования. Щелкните следующую ссылку для получения дополнительных сведений о топливных баках для генераторов.

Общие характеристики топливной системы включают следующее:

(a) Соединение трубопровода от топливного бака к двигателю — линия подачи направляет топливо из бака в двигатель, а обратная линия направляет топливо от двигателя в бак.

(b) Вентиляционная труба для топливного бака — Топливный бак имеет вентиляционную трубу для предотвращения повышения давления или вакуума во время заправки и опорожнения бака. При заправке топливного бака убедитесь, что металл-металл соприкасается с заправочной форсункой и топливным баком, чтобы избежать искр.

(c) Переливное соединение от топливного бака к сливной трубе — это необходимо для того, чтобы любой перелив во время заправки бака не вызывал разлив жидкости на генераторную установку.

(d) Топливный насос — перекачивает топливо из основного накопительного бака в дневной.Топливный насос обычно работает от электричества.

(e) Топливный водоотделитель / топливный фильтр — он отделяет воду и посторонние вещества от жидкого топлива для защиты других компонентов генератора от коррозии и загрязнения.

(f) Топливная форсунка — распыляет жидкое топливо и распыляет необходимое количество топлива в камеру сгорания двигателя.


Регулятор напряжения
Как следует из названия, этот компонент регулирует выходное напряжение генератора.Механизм описан ниже для каждого компонента, который участвует в циклическом процессе регулирования напряжения.

(1) Регулятор напряжения: преобразование переменного напряжения в постоянный ток — регулятор напряжения принимает небольшую часть выходного переменного напряжения генератора и преобразует его в постоянный ток. Затем регулятор напряжения подает этот постоянный ток на набор вторичных обмоток статора, известных как обмотки возбудителя.

(2) Обмотки возбудителя: преобразование постоянного тока в переменный — теперь обмотки возбудителя работают аналогично первичным обмоткам статора и генерируют небольшой переменный ток.Обмотки возбудителя подключены к блокам, известным как вращающиеся выпрямители.

(3) Вращающиеся выпрямители: преобразование переменного тока в постоянный — они выпрямляют переменный ток, генерируемый обмотками возбудителя, и преобразуют его в постоянный ток. Этот постоянный ток подается на ротор / якорь для создания электромагнитного поля в дополнение к вращающемуся магнитному полю ротора / якоря.

(4) Ротор / якорь: преобразование постоянного тока в переменное напряжение — ротор / якорь теперь индуцирует большее переменное напряжение на обмотках статора, которое генератор теперь производит как большее выходное переменное напряжение.

Этот цикл продолжается до тех пор, пока генератор не начнет выдавать выходное напряжение, эквивалентное его полной рабочей мощности. По мере увеличения выходной мощности генератора регулятор напряжения вырабатывает меньше постоянного тока. Когда генератор достигает полной рабочей мощности, регулятор напряжения достигает состояния равновесия и вырабатывает постоянный ток, ровно столько, чтобы поддерживать выходную мощность генератора на полном рабочем уровне.

Когда вы добавляете нагрузку к генератору, его выходное напряжение немного падает.Это вызывает действие регулятора напряжения, и начинается вышеуказанный цикл. Цикл продолжается до тех пор, пока выходная мощность генератора не достигнет своей первоначальной полной рабочей мощности.

Система охлаждения и выпуска
(а) Система охлаждения
Продолжительное использование генератора вызывает нагрев различных его компонентов. Очень важно иметь систему охлаждения и вентиляции для отвода тепла, выделяемого в процессе.

Неочищенная / пресная вода иногда используется в качестве охлаждающей жидкости для генераторов, но в основном это ограничивается конкретными ситуациями, такими как небольшие генераторы в городских условиях или очень большие агрегаты мощностью более 2250 кВт и выше.Водород иногда используется в качестве хладагента для обмоток статора больших генераторных установок, поскольку он более эффективно поглощает тепло, чем другие хладагенты. Водород отводит тепло от генератора и передает его через теплообменник во вторичный контур охлаждения, который содержит деминерализованную воду в качестве хладагента. Вот почему очень большие генераторы и малые электростанции часто имеют рядом с собой большие градирни. Для всех других распространенных применений, как жилых, так и промышленных, стандартный радиатор и вентилятор устанавливаются на генераторе и работают как основная система охлаждения.

Необходимо ежедневно проверять уровень охлаждающей жидкости в генераторе. Систему охлаждения и насос неочищенной воды следует промывать через каждые 600 часов, а теплообменник следует очищать через каждые 2400 часов работы генератора. Генератор следует размещать на открытом и вентилируемом месте с достаточным притоком свежего воздуха. Национальный электротехнический кодекс (NEC) требует, чтобы со всех сторон генератора оставалось минимум 3 фута, чтобы обеспечить свободный поток охлаждающего воздуха.

(б) Выхлопная система
Выхлопные газы, выделяемые генератором, такие же, как выхлопные газы любого другого дизельного или газового двигателя, и содержат высокотоксичные химические вещества, с которыми необходимо обращаться должным образом. Следовательно, важно установить соответствующую выхлопную систему для удаления выхлопных газов. Этот момент нельзя переоценить, поскольку отравление угарным газом остается одной из наиболее частых причин смерти в пострадавших от урагана районах, потому что люди, как правило, даже не думают об этом, пока не становится слишком поздно.

Выхлопные трубы обычно изготавливаются из чугуна, кованого железа или стали. Они должны быть отдельно стоящими и не должны поддерживаться двигателем генератора. Выхлопные трубы обычно прикрепляются к двигателю с помощью гибких соединителей, чтобы минимизировать вибрации и предотвратить повреждение выхлопной системы генератора. Выхлопная труба заканчивается снаружи и ведет от дверей, окон и других отверстий в дом или здание. Вы должны убедиться, что выхлопная система вашего генератора не подключена к выхлопной системе любого другого оборудования.Вам также следует проконсультироваться с местными городскими постановлениями, чтобы определить, нужно ли для эксплуатации вашего генератора получить разрешение от местных властей, чтобы убедиться, что вы соблюдаете местное законодательство и защитите себя от штрафов и других санкций.


Смазочная система
Поскольку генератор содержит движущиеся части в своем двигателе, он требует смазки для обеспечения долговечности и бесперебойной работы в течение длительного периода времени. Двигатель генератора смазывается маслом, хранящимся в насосе.Уровень смазочного масла следует проверять каждые 8 ​​часов работы генератора. Вы также должны проверять отсутствие утечек смазки и менять смазочное масло каждые 500 часов работы генератора.


Зарядное устройство
Генератор st e работает от батареи. Зарядное устройство поддерживает заряд аккумуляторной батареи генератора, подавая на нее точное «плавающее» напряжение. Если напряжение холостого хода очень низкое, аккумулятор останется недозаряженным.Если напряжение холостого хода очень высокое, это сократит срок службы батареи. Зарядные устройства для аккумуляторов обычно изготавливаются из нержавеющей стали для предотвращения коррозии. Они также полностью автоматические и не требуют каких-либо регулировок или изменений каких-либо настроек. Выходное напряжение постоянного тока зарядного устройства устанавливается на уровне 2,33 В на элемент, что является точным значением напряжения холостого хода для свинцово-кислотных аккумуляторов. Зарядное устройство аккумулятора имеет изолированный выход постоянного напряжения, который мешает нормальному функционированию генератора.


Панель управления
Это пользовательский интерфейс генератора, в котором находятся электрические розетки и элементы управления. В следующей статье представлены дополнительные сведения о панели управления генератором. Различные производители предлагают различные функции в панелях управления своих устройств. Некоторые из них упомянуты ниже.

(a) Электрический запуск и отключение — панели управления автоматическим запуском автоматически запускают ваш генератор при отключении электроэнергии, контролируют генератор во время работы и автоматически отключают агрегат, когда он больше не нужен.

(b) Манометры двигателя. Различные датчики показывают важные параметры, такие как давление масла, температура охлаждающей жидкости, напряжение аккумуляторной батареи, скорость вращения двигателя и продолжительность работы. Постоянное измерение и мониторинг этих параметров позволяет автоматически отключать генератор, когда любой из них превышает соответствующие пороговые уровни.

(c) Датчики генератора. На панели управления также есть счетчики для измерения выходного тока и напряжения, а также рабочей частоты.

(d) Другие элементы управления — переключатель выбора фазы, переключатель частоты и переключатель управления двигателем (ручной режим, автоматический режим) среди прочего.

Основной узел / рама

Все генераторы, переносные или стационарные, имеют индивидуальные корпуса, которые обеспечивают структурную опору основания. Рама также позволяет заземлить генерируемые элементы в целях безопасности.

Характеристики генераторов постоянного тока | electricaleasy.com

Обычно во внимание принимаются следующие три характеристики генераторов постоянного тока: (i) характеристика разомкнутой цепи (O.C.C.), (ii) внутренняя или общая характеристика и (iii) внешняя характеристика.Эти характеристики генераторов постоянного тока объясняются ниже.

1. Характеристика разомкнутой цепи (O.C.C.) (E

0 / I f ) Характеристика холостого хода также известна как магнитная характеристика или характеристика насыщения без нагрузки . Эта характеристика показывает соотношение между генерируемой ЭДС без нагрузки (E 0 ) и током возбуждения (I f ) при заданной фиксированной скорости. O.C.C. Кривая — это просто кривая намагничивания, она практически одинакова для всех типов генераторов.Данные для O.C.C. Кривая получена при работе генератора без нагрузки и поддержании постоянной скорости. Ток возбуждения постепенно увеличивается, и регистрируется соответствующее напряжение на клеммах. Схема подключения для получения O.C.C. кривая показана на рисунке ниже. Для генераторов с параллельным или последовательным возбуждением обмотка возбуждения отсоединяется от машины и подключается к внешнему источнику питания.
Теперь из уравнения ЭДС генератора постоянного тока мы знаем, что Eg = kɸ. Следовательно, генерируемая ЭДС должна быть прямо пропорциональна потоку поля (и, следовательно, также прямо пропорциональна току поля).Однако даже когда ток возбуждения равен нулю, генерируется некоторая величина ЭДС (представленная OA на рисунке ниже). Эта первоначально наведенная ЭДС возникает из-за того, что в полюсах поля существует некоторый остаточный магнетизм. Из-за остаточного магнетизма в якоре индуцируется небольшая начальная ЭДС. Эта первоначально наведенная ЭДС помогает существующему остаточному потоку и, следовательно, увеличивает общий поток поля. Следовательно, это увеличивает наведенную ЭДС. Таким образом, O.C.C. следует по прямой. Однако по мере увеличения плотности потока полюса насыщаются, и ɸ становится практически постоянным.Таким образом, даже если мы увеличиваем I f дальше, ɸ остается постоянным и, следовательно, Eg также остается постоянным. Следовательно, O.C.C. кривая выглядит как характеристика B-H.
На приведенном выше рисунке показана типичная кривая насыщения без нагрузки или характеристики разомкнутой цепи для всех типов генераторов постоянного тока.

2. Внутренние или общие характеристики (E / I

a ) Внутренняя характеристическая кривая показывает соотношение между ЭДС, генерируемой под нагрузкой (Eg), и током якоря (I a ).ЭДС Eg, генерируемая под нагрузкой, всегда меньше E 0 из-за реакции якоря. Например, можно определить путем вычитания падения из-за размагничивающего эффекта реакции якоря из напряжения холостого хода E 0 . Следовательно, внутренняя характеристическая кривая находится ниже O.C.C. изгиб.

3. Внешняя характеристика (V / I

L ) Кривая внешней характеристики показывает соотношение между напряжением на клеммах (В) и током нагрузки (I L ). Напряжение на клеммах V меньше генерируемой ЭДС Eg из-за падения напряжения в цепи якоря.Следовательно, внешняя характеристическая кривая находится ниже внутренней характеристической кривой. Внешние характеристики очень важны для определения пригодности генератора для данной цели. Поэтому этот тип характеристики иногда также называют характеристикой производительности или характеристикой нагрузки .

Внутренние и внешние характеристики показаны ниже для каждого типа генератора.

Характеристики генератора постоянного тока с независимым возбуждением

Если нет реакции якоря и падения напряжения на якоре, напряжение останется постоянным при любом токе нагрузки.Таким образом, прямая линия AB на рисунке выше представляет зависимость напряжения холостого хода от тока нагрузки I L . Из-за размагничивающего эффекта реакции якоря ЭДС, генерируемая под нагрузкой, меньше напряжения холостого хода. Кривая AC представляет собой ЭДС Eg, генерируемую под нагрузкой, в зависимости от тока нагрузки I L , то есть внутреннюю характеристику (как I a = I L для генератора постоянного тока с отдельным возбуждением). Кроме того, напряжение на клеммах меньше из-за омического падения, возникающего в якоре и щетках.Кривая AD представляет зависимость напряжения на клеммах от тока нагрузки, то есть внешней характеристики.

Характеристики шунтирующего генератора постоянного тока

Для определения характеристик внутренней и внешней нагрузки шунтирующего генератора постоянного тока машине разрешается повышать свое напряжение перед приложением какой-либо внешней нагрузки. Для повышения напряжения шунтирующего генератора генератор приводится в действие первичным двигателем на номинальной скорости. Начальное напряжение индуцируется остаточным магнетизмом в полюсах поля. Генератор увеличивает свое напряжение, как объясняет О.C.C. изгиб. Когда генератор нарастает напряжение, он постепенно нагружается резистивной нагрузкой, и показания снимаются с подходящими интервалами. Схема подключения показана на рисунке ниже.
В отличие от генератора постоянного тока с независимым возбуждением, здесь I L ≠ I a . Для шунтирующего генератора: I a = I L + I f . Следовательно, внутренняя характеристика может быть легко передана в Eg vs. I L путем вычитания правильного значения I f из I a .
В нормальных условиях работы, когда сопротивление нагрузки уменьшается, ток нагрузки увеличивается. Но по мере того, как мы уменьшаем сопротивление нагрузки, напряжение на клеммах также падает. Таким образом, сопротивление нагрузки может быть уменьшено до определенного предела, после чего напряжение на клеммах резко снижается из-за чрезмерной реакции якоря при очень высоком токе якоря и увеличенных потерь I 2 R. Следовательно, за этим пределом любое дальнейшее уменьшение сопротивления нагрузки приводит к уменьшению тока нагрузки.Следовательно, внешняя характеристическая кривая поворачивается обратно, как показано пунктирной линией на приведенном выше рисунке.

Характеристики генератора серии DC

Кривая AB на приведенном выше рисунке идентична кривой характеристики разомкнутой цепи (O.C.C.). Это связано с тем, что в генераторах постоянного тока обмотка возбуждения включена последовательно с якорем и нагрузкой. Следовательно, здесь ток нагрузки аналогичен току возбуждения (т.е. I L = I f ). Кривые OC и OD представляют внутреннюю и внешнюю характеристики соответственно.В генераторе постоянного тока напряжение на клеммах увеличивается с током нагрузки. Это связано с тем, что с увеличением тока нагрузки увеличивается и ток возбуждения. Однако за пределами определенного предела напряжение на клеммах начинает уменьшаться с увеличением нагрузки. Это связано с чрезмерным размагничивающим эффектом реакции якоря.

Характеристики генератора смеси постоянного тока

На приведенном выше рисунке показаны внешние характеристики составных генераторов постоянного тока. Если ампер-витки последовательных обмоток настроены так, что увеличение тока нагрузки вызывает увеличение напряжения на клеммах, то генератор вызывает перекомпенсацию.Внешняя характеристика перекомпонованного генератора показана кривой AB на рисунке выше.
Если ампер-витки последовательных обмоток регулируются таким образом, чтобы напряжение на клеммах оставалось постоянным даже при увеличении тока нагрузки, то генератор называется плоско-составным. Внешняя характеристика плоского составного генератора показана кривой AC.
Если последовательная обмотка имеет меньшее количество витков, чем требуется для плоской компаундированной обмотки, тогда генератор называется недостаточно компаундированным.Внешние характеристики недокомплектованного генератора показаны кривой AD.

Общие сведения о выходной мощности генератора | HowStuffWorks

Раньше автомобили использовали генераторы , а не генераторы переменного тока для питания электрической системы автомобиля и зарядки аккумулятора. Это уже не так. По мере развития автомобильных технологий росла и потребность в большей мощности. Генераторы вырабатывают постоянного тока , который движется в одном направлении, в отличие от переменного тока для электричества в наших домах, который периодически меняет направление.Как доказал Тесла в 1887 году, переменный ток стал более привлекательным, поскольку он более эффективно генерирует более высокое напряжение, что необходимо в современных автомобилях. Но автомобильные аккумуляторы не могут использовать переменный ток, поскольку они производят постоянный ток. В результате выходная мощность генератора переменного тока подается через диодов , которые преобразуют мощность переменного тока в мощность постоянного тока.

Ротор и статор — это два компонента, которые вырабатывают энергию. Когда двигатель вращает шкив генератора, ротор вращается вокруг трех неподвижных обмоток статора или проволочных катушек, окружающих неподвижный железный сердечник, составляющий статор.Это называется трехфазным током . Обмотки катушки равномерно распределены вокруг железного вала с интервалом в 120 градусов. Переменное магнитное поле от ротора вызывает последующий переменный ток в статоре. Этот переменный ток подается через выводов статора в соединительный набор диодов. Два диода подключаются к каждому выводу статора для регулирования тока. Диоды используются для блокировки и направления тока. Поскольку батареям нужен постоянный ток, диоды становятся односторонним клапаном, который пропускает ток только в том же направлении.

Трехфазные генераторы переменного тока имеют три набора обмоток; они более эффективны, чем однофазный генератор переменного тока, вырабатывающий однофазный переменный ток. При правильной работе три обмотки производят три тока, составляющие три фазы. Сложение всех трех вместе дает общий выход переменного тока статора.

Две основные конструкции обмотки статора: , треугольник, , и , звезда, . Дельта-раны легко узнать по их форме, так как они треугольные.Эти обмотки позволяют пропускать большой ток при более низких оборотах. Обмотки звезды напоминают конденсатор потока из «Назад в будущее». Эти обмотки идеально подходят для дизельных двигателей, поскольку они вырабатывают более высокое напряжение, чем статоры с треугольником, даже при более низких оборотах.

После преобразования AC / DC результирующее напряжение готово к использованию в батарее. Слишком высокое или слишком низкое напряжение может повредить аккумулятор, а также другие электрические компоненты. Чтобы обеспечить правильную величину, регулятор напряжения определяет, когда и какое напряжение необходимо в батарее.В большинстве генераторов переменного тока можно найти один из двух типов регуляторов: заземленный регулятор работает, контролируя количество отрицательного заземления или заземления батареи, идущего в обмотку в роторе, а тип с заземленным полем работает наоборот — управляя количество положительного аккумулятора. Ни один из них не имеет преимущества перед другим.

С таким количеством компонентов, которые работают над выработкой электричества, жизненно важного для наших автомобилей, можно с уверенностью сказать, что генератор переменного тока является важным компонентом под капотом.Но, как и многие детали наших автомобилей, они выходят из строя. В следующем разделе вы узнаете, как определить, собираетесь ли вы попасть в затруднительное положение, и что вы можете сделать, если вам нужно заменить генератор.

Разница между генератором и генератором в сравнительной таблице

Основное различие между генератором и генератором состоит в том, что в генераторе якорь неподвижен, а система возбуждения вращается, тогда как в генераторе якорь вращается, а поле неподвижно. Якорь генератора установлен на неподвижном элементе, называемом статором, а обмотка возбуждения — на вращающемся элементе.А подключение генератора — как раз наоборот. Другие различия между ними показаны ниже в сравнительной таблице.

Генератор и генератор переменного тока работают по принципу закона электромагнитной индукции Фарадея. Генератор индуцирует как переменный, так и постоянный ток, а генератор вырабатывает только переменный ток. Ротор генератора помещен в стационарное магнитное поле. Стационарное магнитное поле создается магнитными полюсами.Ротор движется внутри магнитного поля, пересекает магнитную силовую линию, которая индуцирует ток в проводе.

Каждые пол-оборота ротора изменяют направление тока, вызывающего переменный ток. Для получения переменного тока концы цепи напрямую подключаются к нагрузке. Но для выработки постоянного тока концы провода подключаются к коммутатору. Коммутатор преобразует переменный ток в постоянный.

Содержание: Генератор против генератора

  1. Сравнительная таблица
  2. Определение
  3. Ключевые отличия

Сравнительная таблица

Основа для сравнения Генератор Генератор
Определение Машина, преобразующая механическую энергию в электрическую энергию переменного тока. Машина, преобразующая механическую энергию в электрическую (переменного или постоянного тока).
Ток Индуцирует переменный ток Генерирует как переменный, так и постоянный ток.
Магнитное поле Вращающееся Неподвижное
Вход питания Отводится от статора. Взятие с ротора.
Якорь Стационарный Поворотный
Выходная ЭДС Переменная Постоянная
об / мин (число оборотов в минуту) широкий диапазон узкий диапазон
Разряженная батарея Не заряжать заряжать
Выход Высшее Нижнее

Определение генератора переменного тока

Синхронный генератор или генератор переменного тока — это машина для преобразования механической энергии от первичного двигателя в электрическую мощность переменного тока с определенным напряжением и частотой.Трехфазные генераторы используются потому, что они имеют несколько преимуществ: распределение, генерация и передача. Для массового производства электроэнергии большой генератор переменного тока используется на тепловых, гидро- и атомных электростанциях.

Магнитный полюс ротора возбуждается постоянным током поля. Когда ротор вращается, магнитный поток разрезает проводник статора, и, следовательно, в них индуцируется ЭДС. Как магнитный полюс, попеременно вращающий N и S, они индуцируют ЭДС и ток в проводнике якоря, которые сначала вращаются по часовой стрелке, а затем против часовой стрелки.Таким образом, генерируется переменный ток.

Определение генератора

Генератор преобразует механическую энергию в электрическую или мощность. Работа генератора основана на принципе закона электромагнитной индукции Фарадея, т.е. всякий раз, когда проводники отсекают магнитный поток, индуцируется ЭДС. Эта ЭДС заставляет ток течь, если проводник закрыт. Магнитное поле и проводники — две основные части генераторов.

Генератор имеет прямоугольную вращающуюся катушку, которая вращается в магнитном поле вокруг своей оси.Магнитное поле создается либо постоянным магнитом, либо электромагнитом. Концы змеевика соединены двумя контактными кольцами. Контактное кольцо собирает ток, наведенный в катушке, и передает его на внешнее нагрузочное сопротивление R. Вращающаяся катушка называется медным якорем.

Ключевые различия между генератором и генератором

  1. Генератор переменного тока — это машина, которая преобразует механическую энергию первичного двигателя в переменный ток, тогда как генератор преобразует механическую энергию первичного двигателя в переменный или постоянный ток.
  2. Генератор индуцирует переменный ток, тогда как генератор вырабатывает как переменный, так и постоянный ток. Генератор вырабатывает переменный ток, который с помощью коммутатора преобразуется в постоянный.
  3. Генератор имеет вращающееся магнитное поле, в то время как генератор имеет вращающееся магнитное поле для генерации высокого напряжения, и используется стационарное магнитное поле низкого напряжения.
  4. Генератор получает питание от статора, а генератор получает питание от ротора.
  5. Якорь генератора переменного тока неподвижен, а в случае генератора — вращается.
  6. Выходная ЭДС генератора переменного тока переменная, а выходное напряжение генератора постоянное.
  7. Генератор имеет широкий диапазон оборотов в минуту, тогда как генератор имеет узкий диапазон оборотов (оборотов в минуту).
  8. Генератор не заряжает полностью разряженную батарею, тогда как генератор заряжает разряженную батарею.
  9. Мощность генератора выше, чем у генератора.

Генератор меньше по размеру и требует меньше места, тогда как генератор требует большого пространства.

Электрогенератор | инструмент | Британника

Полная статья

Электрогенератор , также называемый динамо , любая машина, преобразующая механическую энергию в электричество для передачи и распределения по линиям электропередач бытовым, коммерческим и промышленным потребителям. Генераторы также производят электроэнергию, необходимую для автомобилей, самолетов, кораблей и поездов.

Механическая мощность для электрического генератора обычно получается от вращающегося вала и равна крутящему моменту вала, умноженному на вращательную или угловую скорость. Механическая энергия может поступать из ряда источников: гидротурбины на плотинах или водопадах; Ветряные турбины; паровые турбины, использующие пар, получаемый за счет тепла сгорания ископаемого топлива или ядерного деления; газовые турбины, сжигающие газ непосредственно в турбине; или бензиновые и дизельные двигатели. Конструкция и скорость генератора могут значительно различаться в зависимости от характеристик механического первичного двигателя.

Почти все генераторы, используемые для электроснабжения сетей, вырабатывают переменный ток, полярность которого меняется на фиксированную частоту (обычно 50 или 60 циклов или двойное переключение в секунду). Поскольку несколько генераторов подключены к электросети, они должны работать на одной и той же частоте для одновременной генерации. Поэтому они известны как синхронные генераторы или, в некоторых случаях, генераторы переменного тока.

Генераторы синхронные

Основная причина выбора переменного тока для электрических сетей заключается в том, что его постоянное изменение во времени позволяет использовать трансформаторы.Эти устройства преобразуют электрическую энергию при любом напряжении и токе, которые она генерирует, в высокое напряжение и низкий ток для передачи на большие расстояния, а затем преобразуют ее в низкое напряжение, подходящее для каждого отдельного потребителя (обычно 120 или 240 вольт для бытовых нужд). Конкретная используемая форма переменного тока представляет собой синусоидальную волну, которая имеет форму, показанную на рисунке 1. Это было выбрано, потому что это единственная повторяющаяся форма, для которой две волны, смещенные друг от друга во времени, могут быть добавлены или вычтены и имеют такая же форма возникает в результате.В идеале все напряжения и токи должны иметь синусоидальную форму. Синхронный генератор предназначен для получения этой формы с максимальной точностью. Это станет очевидным, когда ниже будут описаны основные компоненты и характеристики такого генератора.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Ротор

Элементарный синхронный генератор показан в разрезе на рис. 2. Центральный вал ротора соединен с механическим первичным двигателем.Магнитное поле создается проводниками или катушками, намотанными в пазы, вырезанные на поверхности цилиндрического железного ротора. Этот набор катушек, соединенных последовательно, известен как обмотка возбуждения. Положение катушек возбуждения таково, что направленная наружу или радиальная составляющая магнитного поля, создаваемого в воздушном зазоре к статору, приблизительно синусоидально распределяется по периферии ротора. На рисунке 2 плотность поля в воздушном зазоре максимальна снаружи вверху, максимальна внутрь внизу и равна нулю с двух сторон, что соответствует синусоидальному распределению.

Элементарный синхронный генератор.

Британская энциклопедия, Inc.

Статор простейшего генератора на рисунке 2 состоит из цилиндрического кольца из железа, обеспечивающего легкий путь для магнитного потока. В этом случае статор содержит только одну катушку, две стороны которой размещены в пазах в утюге, а концы соединены вместе изогнутыми проводниками по периферии статора. Катушка обычно состоит из нескольких витков.

Когда ротор вращается, в обмотке статора индуцируется напряжение.В любой момент величина напряжения пропорциональна скорости, с которой магнитное поле, окруженное катушкой, изменяется со временем, то есть скорости, с которой магнитное поле проходит через две стороны катушки. Таким образом, напряжение будет максимальным в одном направлении, когда ротор повернут на 90 ° от положения, показанного на рисунке 2, и будет максимальным в противоположном направлении на 180 ° позже. Форма волны напряжения будет примерно синусоидальной формы, показанной на рисунке 1.

Конструкция ротора генератора на рисунке 2 имеет два полюса: один для магнитного потока, направленного наружу, и соответствующий полюс для потока, направленного внутрь.Одна полная синусоида индуцируется в обмотке статора за каждый оборот ротора. Таким образом, частота электрического выходного сигнала, измеренная в герцах (циклах в секунду), равна скорости вращения ротора в оборотах в секунду. Например, чтобы обеспечить подачу электроэнергии с частотой 60 герц, первичный двигатель и скорость ротора должны составлять 60 оборотов в секунду или 3600 оборотов в минуту. Это удобная скорость для многих паровых и газовых турбин. Для очень больших турбин такая скорость может быть чрезмерной из-за механического напряжения.В этом случае ротор генератора спроектирован с четырьмя полюсами, разнесенными с интервалом 90 °. Напряжение, индуцированное в катушке статора, которая охватывает аналогичный угол 90 °, будет состоять из двух полных синусоидальных волн на оборот. Таким образом, требуемая частота вращения ротора для частоты 60 Гц составляет 1800 оборотов в минуту. Для более низких скоростей, например, используемых в большинстве водяных турбин, можно использовать большее количество пар полюсов. Возможные значения частоты вращения ротора в оборотах в минуту равны 120 f / p , где f — частота, а p — количество полюсов.

Электрогенератор | инструмент | Британника

Полная статья

Электрогенератор , также называемый динамо , любая машина, преобразующая механическую энергию в электричество для передачи и распределения по линиям электропередач бытовым, коммерческим и промышленным потребителям. Генераторы также производят электроэнергию, необходимую для автомобилей, самолетов, кораблей и поездов.

Механическая мощность для электрического генератора обычно получается от вращающегося вала и равна крутящему моменту вала, умноженному на вращательную или угловую скорость.Механическая энергия может поступать из ряда источников: гидротурбины на плотинах или водопадах; Ветряные турбины; паровые турбины, использующие пар, получаемый за счет тепла сгорания ископаемого топлива или ядерного деления; газовые турбины, сжигающие газ непосредственно в турбине; или бензиновые и дизельные двигатели. Конструкция и скорость генератора могут значительно различаться в зависимости от характеристик механического первичного двигателя.

Почти все генераторы, используемые для электроснабжения сетей, вырабатывают переменный ток, полярность которого меняется на фиксированную частоту (обычно 50 или 60 циклов или двойное переключение в секунду).Поскольку несколько генераторов подключены к электросети, они должны работать на одной и той же частоте для одновременной генерации. Поэтому они известны как синхронные генераторы или, в некоторых случаях, генераторы переменного тока.

Генераторы синхронные

Основная причина выбора переменного тока для электрических сетей заключается в том, что его постоянное изменение во времени позволяет использовать трансформаторы. Эти устройства преобразуют электрическую энергию при любом напряжении и токе, которые она генерирует, в высокое напряжение и низкий ток для передачи на большие расстояния, а затем преобразуют ее в низкое напряжение, подходящее для каждого отдельного потребителя (обычно 120 или 240 вольт для бытовых нужд).Конкретная используемая форма переменного тока представляет собой синусоидальную волну, которая имеет форму, показанную на рисунке 1. Это было выбрано, потому что это единственная повторяющаяся форма, для которой две волны, смещенные друг от друга во времени, могут быть добавлены или вычтены и имеют такая же форма возникает в результате. В идеале все напряжения и токи должны иметь синусоидальную форму. Синхронный генератор предназначен для получения этой формы с максимальной точностью. Это станет очевидным, когда ниже будут описаны основные компоненты и характеристики такого генератора.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Ротор

Элементарный синхронный генератор показан в разрезе на рис. 2. Центральный вал ротора соединен с механическим первичным двигателем. Магнитное поле создается проводниками или катушками, намотанными в пазы, вырезанные на поверхности цилиндрического железного ротора. Этот набор катушек, соединенных последовательно, известен как обмотка возбуждения. Положение катушек возбуждения таково, что направленная наружу или радиальная составляющая магнитного поля, создаваемого в воздушном зазоре к статору, приблизительно синусоидально распределяется по периферии ротора.На рисунке 2 плотность поля в воздушном зазоре максимальна снаружи вверху, максимальна внутрь внизу и равна нулю с двух сторон, что соответствует синусоидальному распределению.

Элементарный синхронный генератор.

Британская энциклопедия, Inc.

Статор простейшего генератора на рисунке 2 состоит из цилиндрического кольца из железа, обеспечивающего легкий путь для магнитного потока. В этом случае статор содержит только одну катушку, две стороны которой размещены в пазах в утюге, а концы соединены вместе изогнутыми проводниками по периферии статора.Катушка обычно состоит из нескольких витков.

Когда ротор вращается, в обмотке статора индуцируется напряжение. В любой момент величина напряжения пропорциональна скорости, с которой магнитное поле, окруженное катушкой, изменяется со временем, то есть скорости, с которой магнитное поле проходит через две стороны катушки. Таким образом, напряжение будет максимальным в одном направлении, когда ротор повернут на 90 ° от положения, показанного на рисунке 2, и будет максимальным в противоположном направлении на 180 ° позже.Форма волны напряжения будет примерно синусоидальной формы, показанной на рисунке 1.

Конструкция ротора генератора на рисунке 2 имеет два полюса: один для магнитного потока, направленного наружу, и соответствующий полюс для потока, направленного внутрь. Одна полная синусоида индуцируется в обмотке статора за каждый оборот ротора. Таким образом, частота электрического выходного сигнала, измеренная в герцах (циклах в секунду), равна скорости вращения ротора в оборотах в секунду. Например, чтобы обеспечить подачу электроэнергии с частотой 60 герц, первичный двигатель и скорость ротора должны составлять 60 оборотов в секунду или 3600 оборотов в минуту.Это удобная скорость для многих паровых и газовых турбин. Для очень больших турбин такая скорость может быть чрезмерной из-за механического напряжения. В этом случае ротор генератора спроектирован с четырьмя полюсами, разнесенными с интервалом 90 °. Напряжение, индуцированное в катушке статора, которая охватывает аналогичный угол 90 °, будет состоять из двух полных синусоидальных волн на оборот. Таким образом, требуемая частота вращения ротора для частоты 60 Гц составляет 1800 оборотов в минуту. Для более низких скоростей, например, используемых в большинстве водяных турбин, можно использовать большее количество пар полюсов.Возможные значения частоты вращения ротора в оборотах в минуту равны 120 f / p , где f — частота, а p — количество полюсов.

Типы генераторов: особенности, преимущества и использование

Типы генераторов в значительной степени зависят от того, как они спроектированы, как они используются, и от других факторов. Но что такое генератор? Генератор — это электрический генератор, который использует механическую энергию и преобразует ее в электричество.Генератор начинает свою основную задачу по преобразованию энергии после создания достаточной механической энергии с помощью магнитного поля и ротора. Чтобы узнать больше о генераторе, его частях и функциях, а также ответить на вопрос, что именно он делает, помимо типов генераторов, продолжайте читать здесь, в Linquip.

Как работает генератор?

Три основных элемента автомобильной системы зарядки — это аккумулятор, регулятор напряжения и генератор переменного тока. В качестве аккумулятора генератор переменного тока обеспечивает электроэнергией электрооборудование автомобиля, такое как внутреннее и внешнее освещение и приборная панель.

Генераторы переменного тока обычно расположены рядом с передней частью двигателя и приводятся в действие коленчатым валом, который позволяет поршням перемещаться вверх / вниз по кругу. Многие генераторы подключаются к определенной точке на двигателе с помощью скоб. Один кронштейн обычно имеет фиксированную точку, а другой кронштейн можно модифицировать для натяжения приводного ремня. Генераторы вырабатывают переменный ток за счет электромагнетизма. Электричество передается в батарею, и различные электрические системы работают с напряжением.

Прежде чем продолжить изучение различных типов генераторов и принципов их работы, давайте рассмотрим следующий раздел, посвященный деталям и функциям генератора.

Детали генератора

Независимо от типов генератора, он обычно состоит из трех частей: статор, ротор и диод, а также регулятор напряжения.

Ротор и статор

Ротор и статор генератора переменного тока представляют собой группу магнитов, приводимых в движение ремнем, который создает магнитное поле внутри медной проводки.Шкив, соединенный с двигателем, позволяет ротору вращаться с высокой скоростью, что создает магнитное поле, которое используется в качестве ремня. Затем статор создает электричество и напряжение, которые поступают на диодную опору. Создаваемое электричество называется переменным током или переменным током.

Диодная сборка

Постоянный ток, тип тока, используемый автомобильными аккумуляторами, преобразуется в постоянный ток диодной сборкой генератора (переменного тока). Сборка двухполюсных диодов работает, позволяя только одному направлению течь электричеству, генерируемому статором.

Регулятор напряжения

Для управления процессом зарядки регулятор напряжения управляет подачей питания от генератора к батарее. Регуляторы спроектированы и работают в соответствии со своими характеристиками, с разными функциями.

Функции генератора переменного тока

Генератор переменного тока является неотъемлемой частью энергосистемы любого транспортного средства. Основная функция генератора переменного тока — преобразовывать механическую энергию в электрическую, которую он использует для электрического заряда батареи.Он также подает питание на другие электрические компоненты автомобиля.

Подробнее о Linquip

Функция генератора переменного тока: полное и легкое для понимания руководство по работе генераторов переменного тока

Перезарядка батареи

Независимо от того, какие типы генераторов переменного тока у нас есть, ключевой особенностью любого генератора переменного тока является выработка электроэнергии от батареи. В зависимости от местности и от того, используете ли вы другие функции утечки электроэнергии, такие как фары или радио, получение нового автомобильного аккумулятора с неисправным генератором может занять от 20 до 30 минут.Генератор подзаряжает аккумулятор во время использования автомобиля, чтобы аккумулятор работал долгое время.

От механической энергии к электрической энергии

Поршни коленчатого вала, в котором происходит сгорание, вынимаются из бензобака. Коленчатый вал передает энергию взрыва от горения на змеевик, соединенный с генератором. Когда шкив генератора переменного тока вращается, магнит и катушка преобразуют механическую энергию в электрическую и вырабатывают электричество.

Принадлежности для электропитания

Большинство электрических систем состоит из генератора переменного тока, хотя некоторая мощность может потребляться напрямую от батареи. Одним из компонентов электрической части любого автомобиля является генератор переменного тока, и если есть подозрения, что он не работает должным образом, вы можете использовать минимум электроэнергии, чтобы добраться до места, где вы можете починить генератор.

Типы генераторов переменного тока

В зависимости от использования, конструкции, выходной мощности и охлаждения генераторы переменного тока можно разделить на разные категории.

Типы генераторов переменного тока в зависимости от их использования

  1. Автомобильные генераторы
  2. Дизель-электрические генераторы
  3. Судовые генераторы
  4. Бесщеточные генераторы
  5. Генераторы для радиопередачи с низкочастотным диапазоном частот.

Типы генераторов в зависимости от их конструкции

  1. Ротор с явным полюсом
  2. Гладкий цилиндрический ротор

Типы генераторов в зависимости от их выходной мощности

  1. Однофазный генератор переменного тока — непрерывно вырабатывающий одно переменное напряжение
  2. Два -Фазовый генератор — обмотка генерирует максимальный магнитный поток в первой четверти, затем вторая обмотка генерирует нулевой магнитный поток, вторая обмотка генерирует максимальный магнитный поток, а первая обмотка генерирует нулевой магнитный поток во второй четверти.
  3. Трехфазный генератор переменного тока — напряжение каждой обмотки составляет 120 ° от одной ступени и напряжения в двух других обмотках. Обмотки подключены к трехфазному выходу внутри звезды.

Генератор против генератора: В чем разница между генератором и генератором переменного тока?

Генератор преобразует механическую энергию в топливо или электричество. Он имеет вращающуюся прямоугольную катушку, которая вращается вокруг своей оси в магнитном поле. К концам катушки подсоединены два контактных кольца.Контактное кольцо поглощает индуцированный ток катушки и передает его на внешнее нагрузочное сопротивление R. Вращающаяся катушка известна как медный якорь.

Но генераторы и генераторы — это одно и то же? Давайте посмотрим:

  1. Генератор — это машина, которая преобразует механическое электричество от первичного двигателя в переменный ток, в то время как генератор преобразует механическую энергию главного двигателя в переменный или постоянный ток.
  2. Генератор переменного тока имеет вращающееся магнитное поле, а генератор имеет вращающееся магнитное поле для генерации высокого напряжения и стационарного магнитного поля низкого напряжения.
  3. Генератор получает питание от статора, а в генераторе — от ротора.
  4. Якорь генератора неподвижен, но он вращается в генераторе.
  5. Выходное напряжение генератора переменное, а выходное напряжение генератора постоянное.
  6. Пока генератор не заряжает полностью разряженную батарею, генератор заряжает.
  7. Выход генератора более мощный, чем выход генератора.

Знаете ли вы о бесщеточном генераторе?

В щеточном генераторе переменного тока используется щетка для перемещения электричества через генератор или генератор переменного тока.щеточные генераторы полезны для движения электрического тока; однако они нуждаются в большом обслуживании. У них есть несколько движущихся частей, которые работают вместе и могут повлиять на остальную часть генератора, даже если одна из частей сломана или неисправна.

A Бесщеточный генератор переменного тока, с другой стороны, больше подходит для более длительного и постоянного использования, потому что нет щеток для замены или ремонта и меньше внутренних деталей повреждается. Но как бесщеточный генератор переменного тока передает электрический ток? Два набора роторов вращаются вместе в бесщеточном генераторе переменного тока, чтобы генерировать и передавать электрический ток.Второй, меньший генератор на конце устройства, а не щетки, используется бесщеточным генератором переменного тока для передачи любого электрического тока. Это прямое преимущество перед щеточным генератором, потому что в нем нет сменных или ремонтных щеток, что сэкономит вам деньги и время в долгосрочной перспективе.

В этой статье мы дали вам простое, но четкое определение генератора переменного тока. Вы также прочитали о деталях и функциях генератора переменного тока, о том, как он работает, и о типах генераторов переменного тока в зависимости от многих факторов.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
