Топливный фильтр ВАЗ 2114 – учимся заменять своими руками + Видео » АвтоНоватор

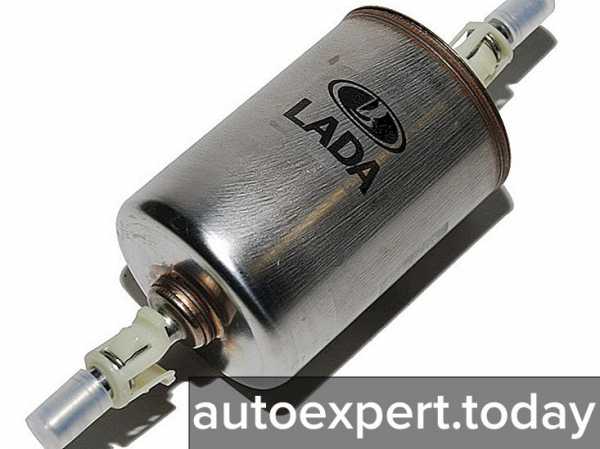

Топливный фильтр служит для очистки топлива от примесей и разных загрязнений, которые поступают в бак при заправке авто. Это обязательная деталь как на карбюраторных, так и на инжекторных моделях ВАЗ, поэтому владельцам таких авто следует обязательно изучить их особенности и способы замены.

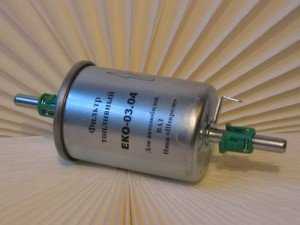

Какой топливный фильтр выбрать?
Модификация фильтров зависит от объема двигателя автомобиля. Для ВАЗ 2114 объем двигателя составляет 1.5 л. Потому топливный фильтр в нем на шестигранных скрутках. Для автомобилей ВАЗ с объемом двигателя 1,6 л фильтр крепится на пластиковых заклепках и имеет пружинный фиксатор. Модели с таким объемом – инжекторные, с прямым впрыском топлива.
Автомобиль ВАЗ 2114 – сравнительно новая модель, однако ее топливная система ничем не отличается от других. Проводить замену фильтра следует 1 раз на 10 000 км. При этом завод-изготовитель автомобилей ВАЗ рекомендует выполнять данную процедуру один раз на 25 000 км пробега. Загрязнения топливного фильтра зависит от качества бензина, которое вы используете для заправки. Чем выше октановое число в бензине, тем меньше в нем грязи. Поэтому не стоит экономить на качественном топливе.
Использование плохого бензина загрязняет не только очистительные устройства – плохо очищенное топливо попадает в инжектор, где возникают отложения на топливных форсунках. В результате вам придется ехать на СТО и делать полную чистку инжектора. Существует несколько признаков, которые указывают, что пора менять топливный фильтр в автомобиле ВАЗ 2114. Эти симптомы характерны и для других легковых автомобилей.
Итак, приступим:
- Во время движения может быть значительно увеличенный расход топлива, происходит это из-за неравномерного поступления топлива в инжектор ВАЗ 2114.
- Работа автомобиля на холостом ходу прерывистая, обороты на тахометре прыгают.
- Запуск двигателя затруднен, при этом он начинает троить.
Все эти причины указывают на то, что необходимо произвести замену топливного фильтра.
Как заменить фильтр?
Купить топливный фильтр на ВАЗ 2114 можно практически в каждом автомагазине, при этом на качестве фильтра экономить не стоит. Перед покупкой очень внимательно посмотрите, подходит ли выбранная деталь к вашей модели ВАЗ, потому как отличаются они не только по резьбовым соединениям, но и по своей форме и размерам. Если фильтр больше, он не залезет в фиксатор, а направление топливных труб не будет совпадать. Если меньше, то будет болтаться.
Сделать замену приобретенной детали можно на специализированном автосервисе или же самому, что не составит большого труда. Чтобы сделать замену самому, помимо фильтра, необходима смотровая яма или гидравлический подъемник. В процессе замены вам нужна будет пара ключей на 10 и на 12, а также крестовая отвертка. Топливный фильтр в автомобиле ВАЗ 2114 находится в задней части автомобиля посередине топливного бака.
Перед началом выполнения всех работ нужно снять минусовую клемму на аккумуляторе. После необходимо сбросить давление в трубке с топливом. Есть два варианта это сделать: вы можете сбросить давление путем нажатия ниппеля в топливной рейке инжектора или путем медленного отжимания контргайки. В обоих случаях будет характерный выброс топлива, поэтому не пренебрегайте техникой безопасности при выполнении данных работ.
Для дальнейшего снятия фильтра лучше всего применить химическое средство WD-40, потому что ваши резьбовые соединения, скорее всего, подверглись коррозии и застыли. Откручивать деталь нужно аккуратно, чтобы не сорвать резьбу на соединениях. После этого можете откручивать фиксатор и вынимать его полностью. Во время снятия деталей рекомендуется подставить емкость для сбора вытекающего топлива (подойдет любая бутылка).
Установка детали – что нужно знать?

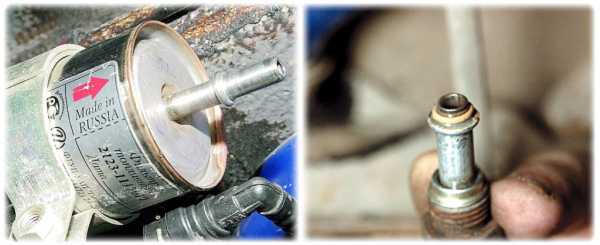

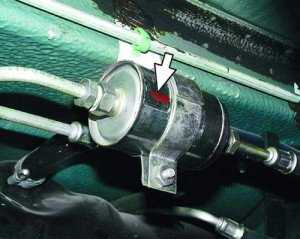

Приобретенный топливный фильтр необходимо устанавливать очень аккуратно, поскольку его легко повредить. Обычно такое возникает при затягивании уплотнительного хомута, который фиксирует положение детали. На фильтре изображена стрелка, указывающая, в каком направлении должно двигаться топливо – это поможет вам сориентироваться в правильной установке.
Для автомобилей с объемом двигателя 1,5 л стрелка будет указывать на подачу топлива слева направо, для авто с объемом 1,6 л наоборот – справа налево. В случае, если вы перепутаете направление, автомобиль не будет работать, а бензонасос может сгореть.
Стоит отметить, что производить замену этой детали в автомобилях с инжектором гораздо проще и удобней, потому как в них полностью отсутствуют резьбовые соединения. При замене фильтра на ВАЗ 2114 необходимо поменять резиновые прокладки на трубках подачи топлива. Они поставляются в комплекте с устройством. После выполнения всех процедур нужно провернуть ключ зажигания на несколько секунд, чтобы бензонасос успел закачать необходимое количество топлива в систему. Далее посмотрите на резьбовые соединения – на них не должно быть никаких следов топлива.
Если таковые имеются, нужно перетянуть соединение потуже. Если все в порядке, то на данном этапе процедура завершена, и вы можете и дальше спокойно ездить на своем автомобиле. Некоторые владельцы своих ВАЗ любят проводить модификации и устанавливают на своем авто еще один дополнительный топливный фильтр. Такой метод себя очень хорошо зарекомендовал, поскольку топливо становится еще чище, однако не все СТО возьмутся за такую модификацию. Делать это или нет, решать вам.
О том, как заменить топливный фильтр на других популярных моделях автомобилей, читайте в статьях:
carnovato.ru
где находится и как заменить
Данная статья одновременно актуальна для следующих моделей ВАЗ: 2108i, 2109i, 21099i, 2114i, 2115i, 2110, 2112, 2111, Kalina, Priora.На каждой из этих моделей два топливных фильтра, один — грубой очистки (сетка бензонасоса) расположен в топливном модуле. Другой фильтр — тонкой очистки, находится под машиной между бензобаком и нишей запасного колеса (корытом).

Перед заменой фильтров, в первую очередь необходимо сбросить давление в системе. Сделать это можно нескольким способами. Первый – это вытащить предохранитель бензонасоса (f1), расположенный в блоке предохранителей за центральной консолью.

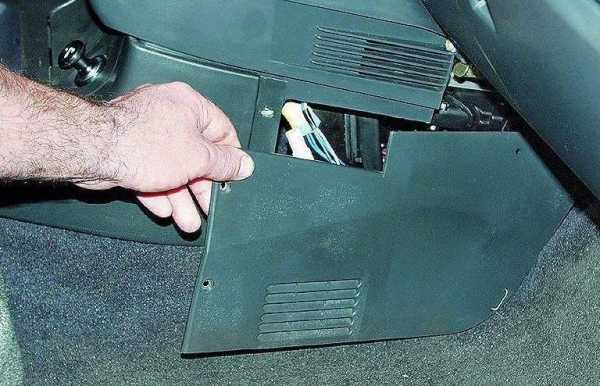

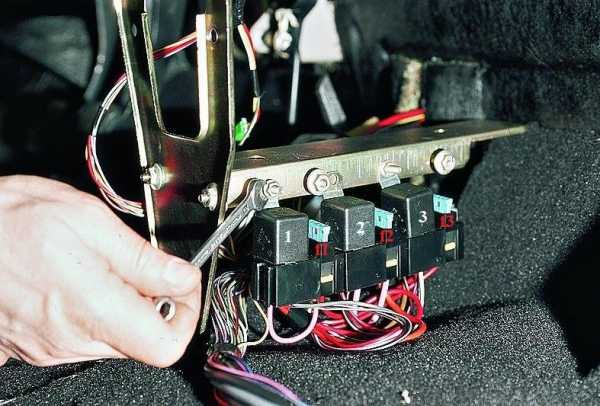

Для доступа к нему нужно открутить несколько винтов крепления крышки в ногах у пассажира.

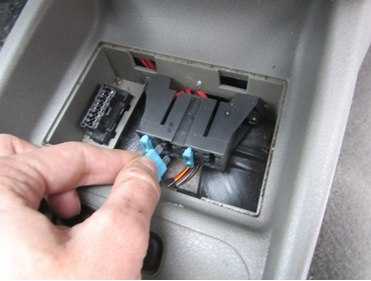

На Калине предохранитель на бензонасос находится под пластиковой крышкой в центральной консоли.

Или отсоединить колодку питания топливного насоса, предварительно открутив винты крепления лючка для доступа к бензонасосу под задним сидением.
После этого завести автомобиль, а как заглохнет покрутить немного стартером.

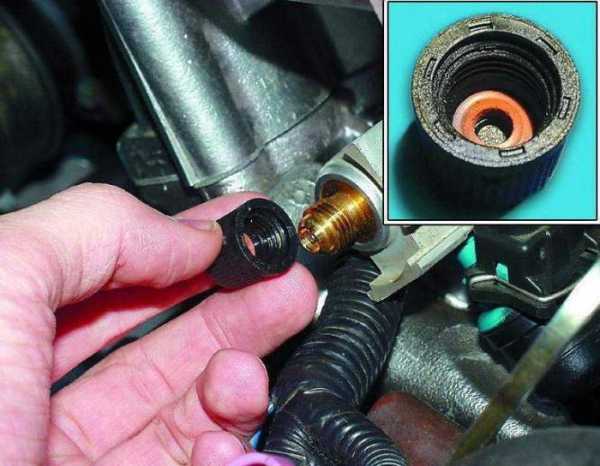

Более простым вариантом сброса давления будет снять защитный колпачок с торца топливной рампы и нажать на золотник. Лучше подставить какую-нибудь мелкую емкость под него, т.к. вытечет небольшое количество бензина.
Фильтр грубой очистки (сетка бензонасоса) меняется по мере необходимости, фильтр тонкой очистки каждые 30 000 пробега.
Для замены фильтра грубой очистки необходимо будет открутить топливные трубки, приходящие на насос, а затем открутить гайки крепления насоса (головка на 10) и вынуть насос из бака. Снять пластиковую колбу в нижней части насоса, а движением вниз снять сетку.

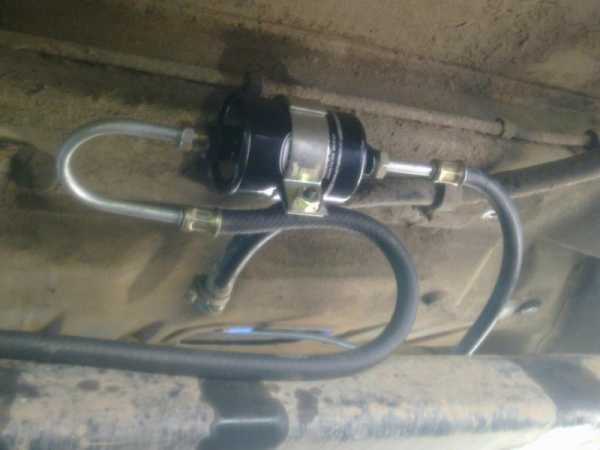

Для замены фильтра тонкой очистки, нужно будет открутить гайку крепления фильтра к кузову автомобиля, а затем отсоединить топливные трубки от фильтра.

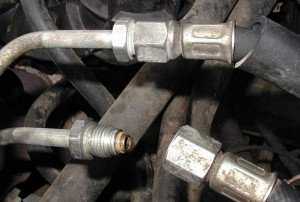

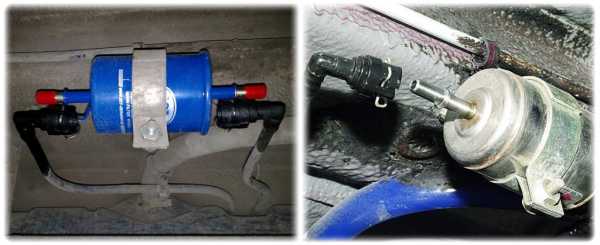

Могут встретиться два вида крепления топливных трубок к фильтру: классический резьбовой и на защелках. Первый вариант нужно будет открутить при помощи двух ключей, одним придерживая гайку на фильтре, вторым закручивая гайку топливной трубки.
Второй вариант просто отщелкивается, нажатием на скобу.

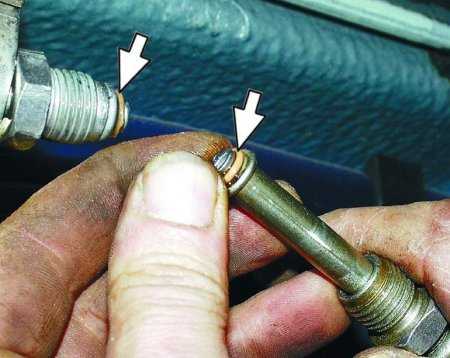

Не стоит забывать про резиновые уплотнительные колечки на концах топливных трубок. Лучше будет купить минимум 4 шт заранее, а еще лучше вместо резиновых колец, использовать медные шайбы.
Сборка производится в обратном порядке.
Фильтр грубой очистки (сетка бензонасос) и фильтр тонкой очистки идут в зависимости от объема двигателя. Для мотора 1.5 идет фильтр грубой очистки с артикулом 2112-1139200, для 1.6 идет фильтр с артикулом 1118-1139010. Фильтр тонкой очистки для 1.5 (до 2005-2006 г.в.) идет на резьбовых соединениях, для 1.6 (после 2005 г.в.) со штуцерами под защелки, но перед заменой лучше отдельно посмотреть соединения топливных трубок на фильтр. Каталожный номер оригинального фильтра на гаечных соединениях 2112-1117010-82, а фильтра на защелках 2123-1117010-82
avtoexperts.ru
Замена Фильтра тонкой очистки — Лада 2114, 1.6 л., 2012 года на DRIVE2
У меня через 500км приближается ТО, делаю все сам!
Вот решил поменять фильтр тонкой очистки топлива, т.к. я предполагаю его не раз не меняли(я не первый хозяин)а пробег уже 75000,в машине постепенно пропадает тяга(не особо ощутимо)я склоняюсь на забитость данного фильтра!

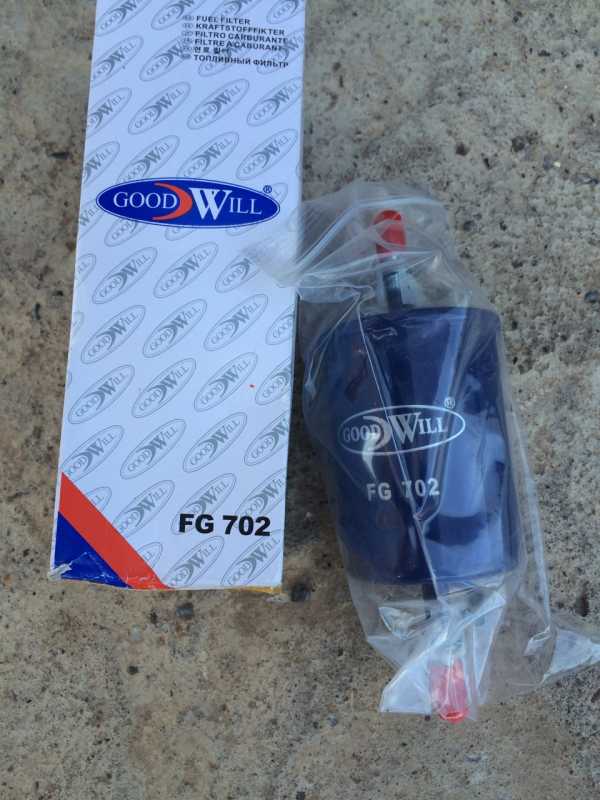

Приобрел фильтр GOODWILL(не стал изощряться на брэнды типа бош, ман, скт… и начал!
Первым делом снял минусовую клеву акб!
Далее поднял заднее сидение, откинул шумку и открутил лючок бензонасоса(два шурупа).
Добравшись до бензонасоса скинул фишку, дабы отключить сам бензонасос!
После чего завел машину раза 2-3,чтобы выгнать из топливной системы остатки бензина(это делается для того чтобы скинуть давление в топливной системе).

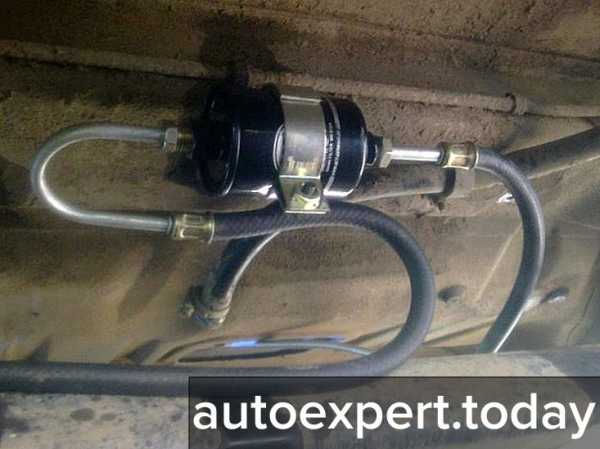

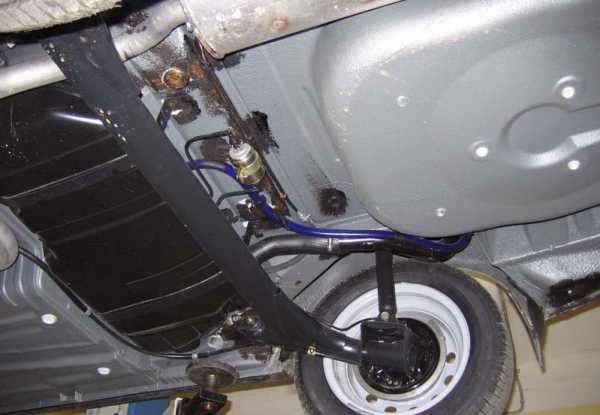

После всего этого лезем под машину в районе бензобака, где находится этот фильтр, ослабляем(раскручивать полностью нет необходимости) хомут, кторый держит фильтр и снимаем его с ЗАЩЕЛОК(пометка: на ваз 2114 с двигателем 1,5 фильтр имеет другую конструкцию для установки, у меня же 1,6,так что здесь все проще).Защелки снимаются очень просто, нажимаем на две кнопочки и стягиваем с фильтра!
Ставим новый!
Подключаем бензонасос, клему акб и заводим)
Ничего сложного!
После замены данного фильтра заметил единственно то, что обороты автомобиль держит обороты более уверенно!
Ну и конечно же не обошлось без вандальского вскрытия ЗАВОДСКОГО БОШЕВСКОГО фильтра!)Поменял не зря)

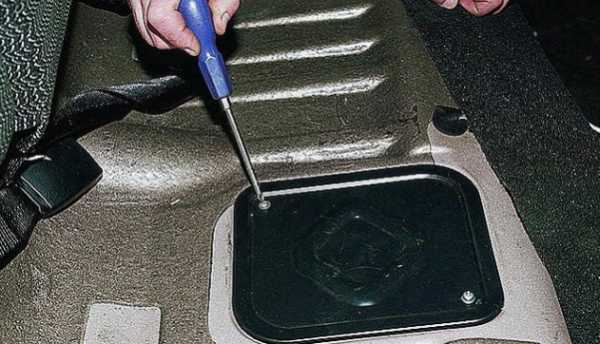

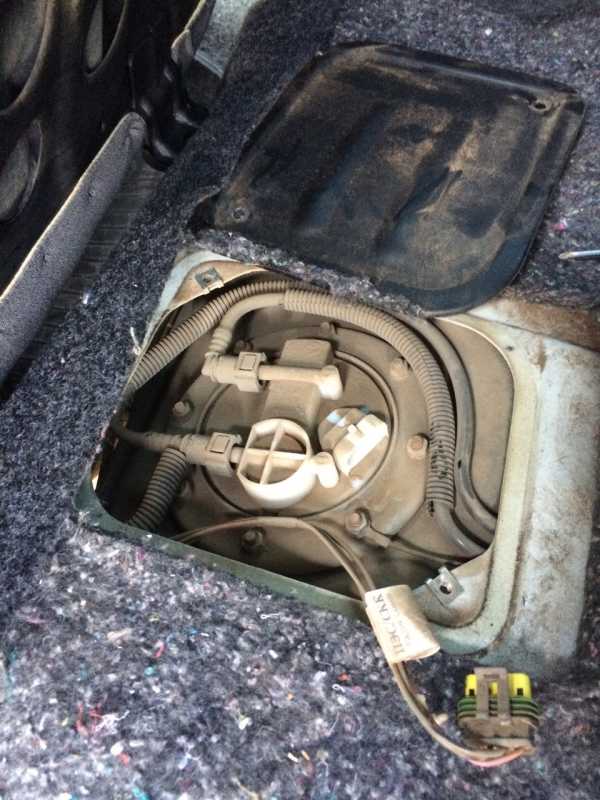

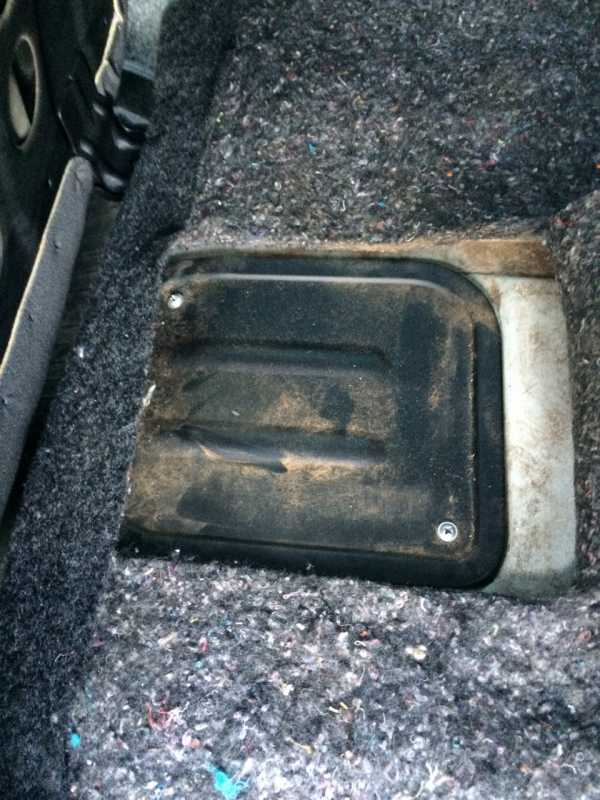

Люк бензонасоса под задним сиденьем

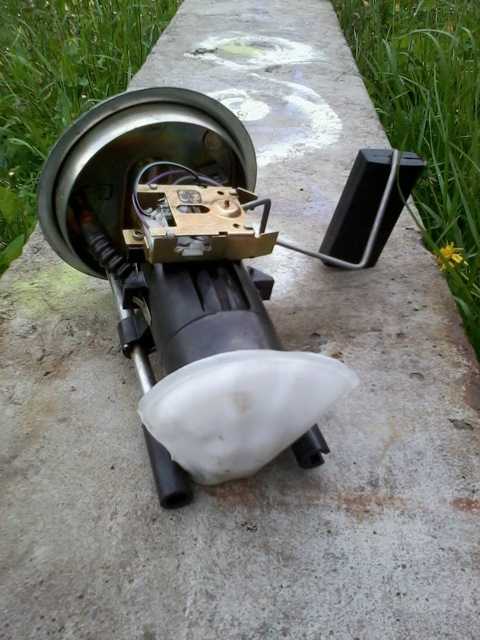

Бензонасос

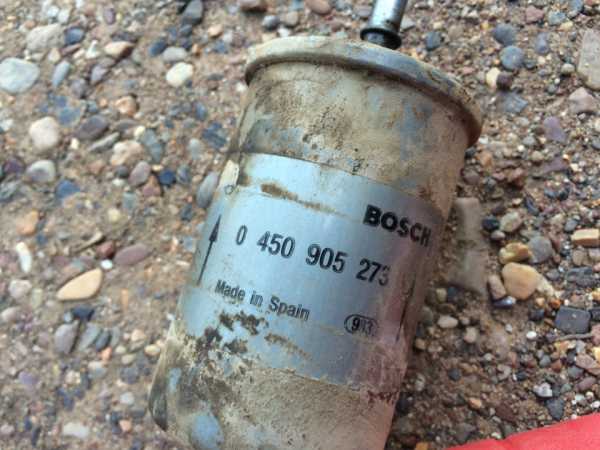

Заводской фильтр))свое отработал)

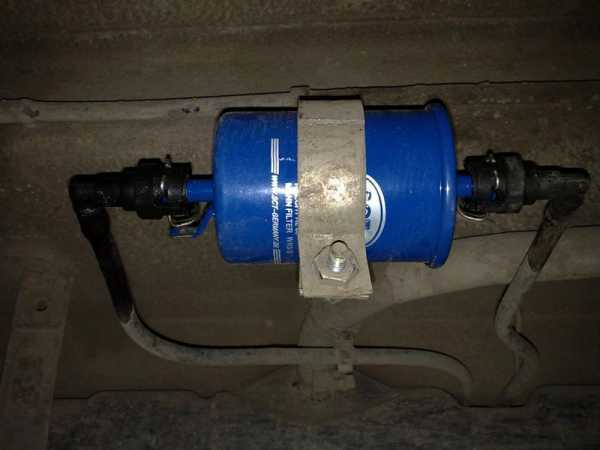

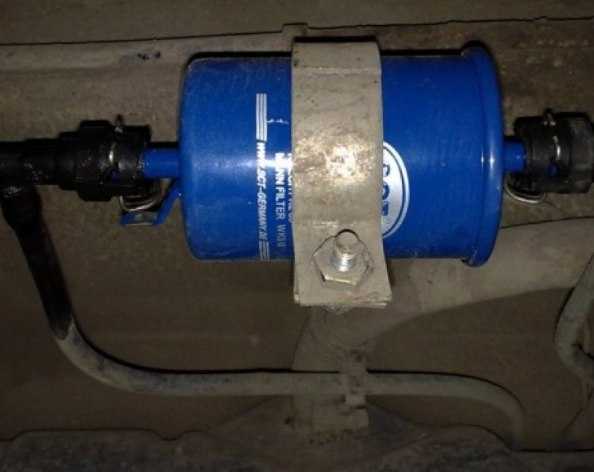

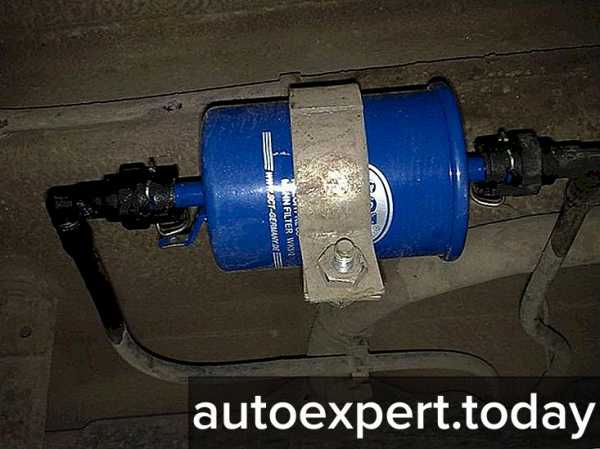

А вот и новый уже на месте и подключен к системе(смотрите во время работы чтобы не было протечек)

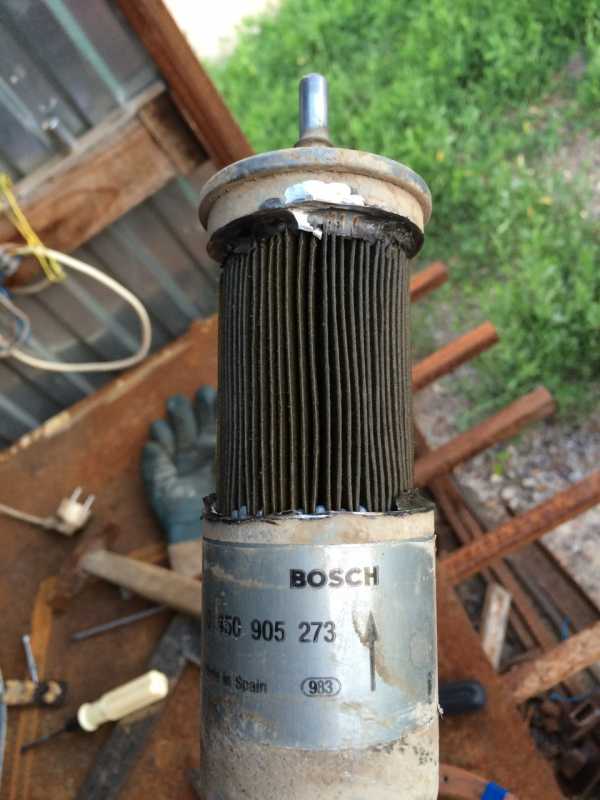

А вот и старый фильтр в РАЗРЕЗЕ)))кстати я ожидал худшего)видимо бенз у нас в оренбурге не такое уж г.но)

в руках была жига, не смог удержаться)вандализм так вандализм))

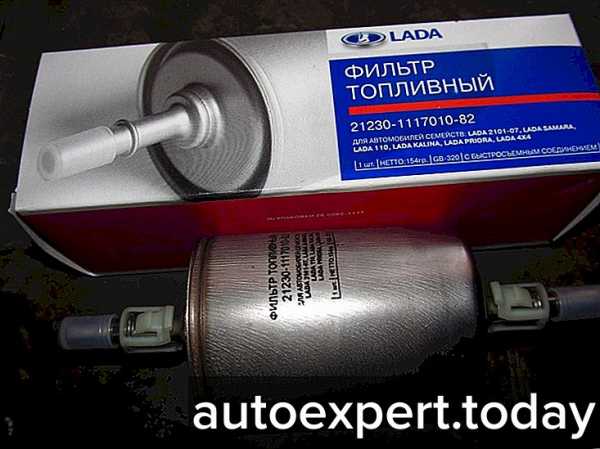

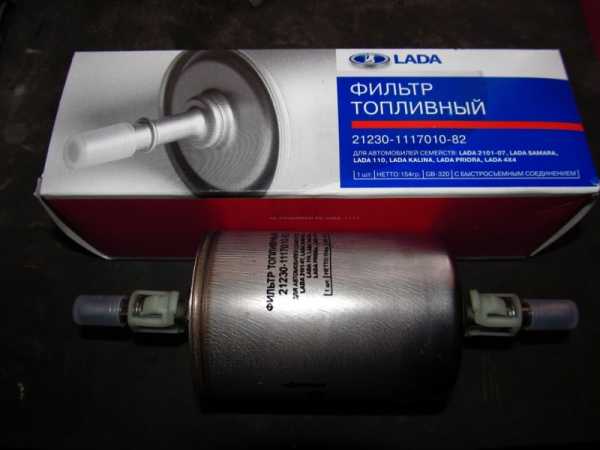

Фильтр Гудвил, цена качество!
www.drive2.ru
Как часто менять топливный фильтр ваз 2114
ВАЗ-2114 – один из самых массовых и популярных автомобилей отечественного автогиганта. За 10-ть лет выпуска автомобиль укомплектовывался четырьмя типами двигателей. Они были различной конструкции и мощности, потребляли разное количество топлива, но объединяло их одно – все агрегаты были инжекторными. Как известно, впрыск предъявляет особые требования к качеству бензина. А оно напрямую зависит от топливного фильтра. Забитый элемент является причиной пониженного давления в топливной системе, что приводит к потере мощности. Его повреждение становится причиной попадания в форсунки масла, воды и грязи, а это прямая дорога в автосервис. Чтобы избежать этого, нужно четко понимать, когда необходима замена топливного фильтра ВАЗ 2114, а главное знать, как это сделать своими руками.
Пора менять:когда и как поменять топливный фильтр на ваз 2114
Как и любая неисправность, полное или частичное засорение фильтрующего элемента имеет свои «симптомы»:
- Проблемы с запуском двигателя, которые со временем только усугубляются;
- Силовой агрегат не устойчиво работает на холостом ходу;
- «Провал» при интенсивном разгоне;
- Потеря мощности под нагрузкой;
- Заметно увеличивается расход топлива.
Конечно, по одному из признаков нельзя однозначно установить неисправность.
Более того, даже если полной уверенности нет, его все равно лучше поменять, прежде чем предполагать более сложную неисправность.
Иногда советуют измерить давление в топливной магистрали. Разумное зерно в этом есть, но подходит этот способ только для опытных автолюбителей, которые в советах не нуждаются. Кроме того, потребуется специальный манометр, которого в арсенале среднестатистического водителя конечно нет. Поэтому проще, и дешевле, будет поменять топливный фильтр, а потом, если это не устранило проблемы, искать неисправность дальше. Тем более что сделать это на ВАЗ 2114 совсем не сложно. Но сначала нужно приобрести новый фильтр.

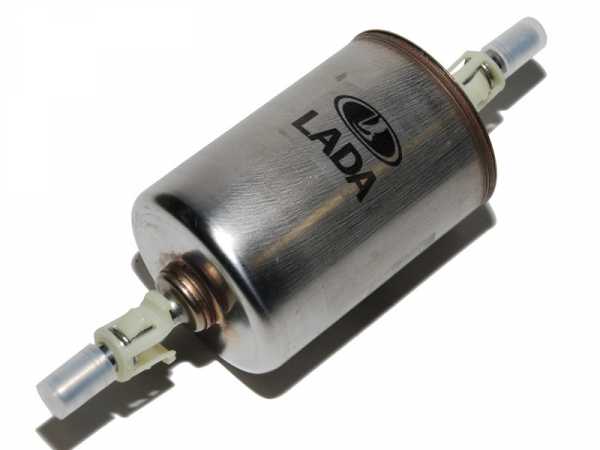

Выбор фильтра
Проблема покупки нового топливного фильтра на ВАЗ 2114 не так надуманна, как может показаться. Во всяком случае, для тех, кто будет менять его в первый раз. Дело в различии топливных фильтров на автомобилях с объемом 1.6л и на машинах с полуторалитровыми движками. И отличаются они ни много, ни мало – способом крепления на топливной магистрали. В первом случае применяется пружинное крепление, во втором – устаревшее резьбовое. Поэтому с тем, какой топливный фильтр купить, нужно определиться еще до похода в магазин.
Во всем остальном он ничем не отличается от других топливных фильтров для инжектора: должен выдерживать давление до 5-ти атмосфер и отфильтровывать посторонние частицы более 7-ми микрон.
Несколько слов о цене. Нужно заранее узнать среднюю стоимость топливного фильтра на ВАЗ 2114. В магазине наверняка предложат самый дорогой экземпляр. Если его цена будет сильно разниться со средней, а объясняться это будет лучшей фильтрацией, стоит отнестись к этому скептически.
Самостоятельная замена топливного фильтра
Если с этой проблемой обратиться в автосервис, стоимость работ редко будет ниже стоимости детали.
Делаем собственными руками
подлокотник в машину.
А вы знаете, что такое катушка зажигания и как проверить ее исправность? Подробнее – тут.
Все о блокировках дифференциала на Ниву и чуточку больше – здесь.
А между тем поменять топливный фильтр на ВАЗ 2114 совсем несложно своими руками. Не потребуется ни каких особых навыков и инструментов. Необходимо только желание и соблюдение ТБ.
Основные требования безопасности
Работы, связанные с горючими и агрессивными жидкостями, всегда сопряжены с определенным риском. Поэтому не лишним будет напомнить правила техники безопасности:
- Необходимо взять за правило, все работы на автомобиле связанные с возможной утечкой топлива проводить при снятой минусовой клемме аккумулятора. Это предотвратит случайную искру и убережет от пожара;
- Помещение, в котором будет производиться ремонт, должно хорошо проветриваться;
- Необходимо полностью исключить источники открытого огня, убрать подальше нагревательные приборы и конечно, на время забыть про сигареты и спички;
- Чтобы исключить попадание бензина в глаза, нужно защитить их строительными очками.
Ну и конечно не забывать общие требования при работе на ямах и эстакадах.
Подготовительные работы
Прежде чем приступать к замене топливного фильтра, нужно закончить с некоторыми мелочами. А именно:
- Договориться на счет ямы или эстакады, если нет своей;
- Подготовить рожковые ключи на 10, 17 и 19;
- Запастись емкостью под слив бензина.
Должен быть куплен топливный фильтр и проверена его комплектность, в частности наличие новых уплотнительных колец.
Порядок замены
Первым делом, ВАЗ 2114 необходимо загнать на яму и обязательно поставить на ручной тормоз. Тем, кто занимается заменой впервые, необходимо объяснить, где находится топливный фильтр на ВАЗ 2114. Он располагается в задней части автомобиля под его багажником, рядом с выхлопной трубой. Сразу нужно обратить внимание на направление стрелки на корпусе фильтра, это пригодится при установке нового. Дальнейший порядок действий следующий:
- Сбрасывается давление в топливной системе. Для этого можно воспользоваться несколькими способами, но самый простой – снять предохранитель F Это позволит обесточить бензонасос. Теперь достаточно завести машину и подождать пока она заглохнет. Выключается зажигание, предохранитель ставиться на место;
- Снимается минусовая клемма с аккумулятора;
- Если фильтр имеет резьбовое соединение, его нужно обработать WD-40 или любым аналогом;

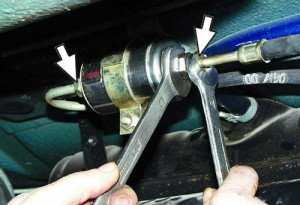

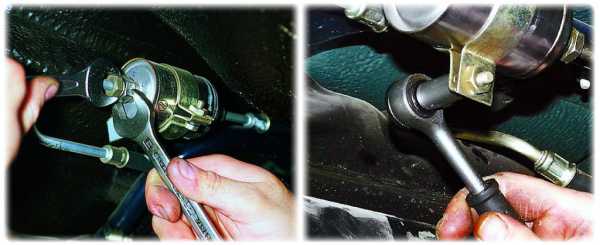

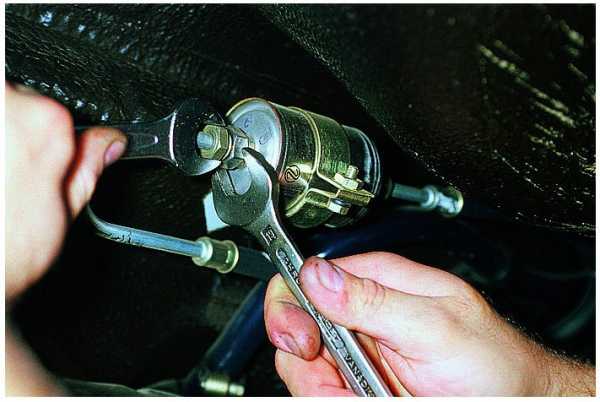

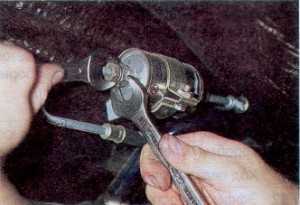

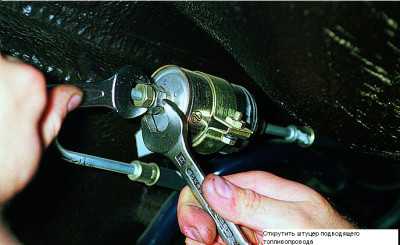

- Удерживая фильтр ключом на 19, рожковым на 17 нужно попробовать открутить от него штуцер подводящего топливного шланга. Здесь главное не применять больших усилий, иначе поломки штуцера не избежать.

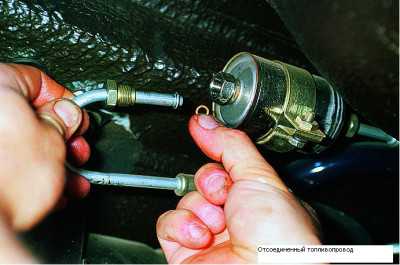

- Когда подводящий штуцер будет выкручен, из этой части топливной магистрали выльется немного бензина, нужно успеть подставить приготовленную емкость;
- Аналогично откручивается и отводящий шланг;
- Из штуцеров извлекаются старые уплотнительные кольца;

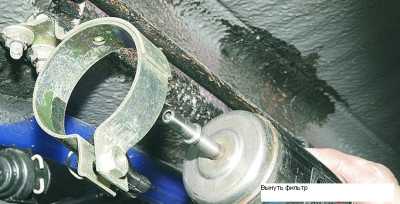

- Теперь можно снять старый фильтр, воспользовавшись ключом на 10. Надо проявить осторожность, т.к. в фильтре так же останется бензин, смешанный с водой.
- Устанавливается фильтр в обратном порядке, но есть один нюанс. Нужно исключить попадание бензина на уплотнительные кольца. Если это произошло – перед установкой вытереть их насухо. И конечно, необходимо помнить про направление стрелки на новом фильтре.
- После того, как фильтр будет установлен на место и штуцера плотно затянуты, соединения проверяются на утечку бензина. Для этого автомобиль необходимо завести, но предварительно в магистраль закачивается бензин. С этой целью несколько раз включается и, после работы насоса, выключается зажигание. Только теперь можно запускать двигатель и соблюдая меры предосторожности, проверяется герметичность затяжки.
- Если все нормально, замену топливного фильтра на ВАЗ 2114, можно считать законченной.
Если на машине установлен двигатель с объемом 1.6 л, последовательность работ не изменяется, за исключением самого крепления. В данном случае достаточно просто освободить фиксаторы, после чего фильтр можно будет снять.
Видео: топливный фильтр на ваз 2114
Итог
ВАЗ 2114 – надежный и неприхотливый автомобиль. Но не стоит этим злоупотреблять. Только своевременное проведение технического обслуживания, позволит чувствовать себя в поездке уверено и реже посещать автосервис.
ВАЗ-2114 — один из самых массовых и популярных автомобилей отечественного автогиганта. За 10-ть лет выпуска автомобиль укомплектовывался четырьмя типами двигателей. Они были различной конструкции и мощности, потребляли разное количество топлива, но объединяло их одно — все агрегаты были инжекторными. Как известно, впрыск предъявляет особые требования к качеству бензина. А оно напрямую зависит от топливного фильтра. Забитый элемент является причиной пониженного давления в топливной системе, что приводит к потере мощности. Его повреждение становится причиной попадания в форсунки масла, воды и грязи, а это прямая дорога в автосервис. Чтобы избежать этого, нужно четко понимать, когда необходима замена топливного фильтра ВАЗ 2114, а главное знать, как это сделать своими руками.
Пора менять:когда и как поменять топливный фильтр на ваз 2114
Как и любая неисправность, полное или частичное засорение фильтрующего элемента имеет свои «симптомы»:
- Проблемы с запуском двигателя, которые со временем только усугубляются;
- Силовой агрегат не устойчиво работает на холостом ходу;
- «Провал» при интенсивном разгоне;
- Потеря мощности под нагрузкой;
- Заметно увеличивается расход топлива.
Конечно, по одному из признаков нельзя однозначно установить неисправность.
Но если достоверно известно, что с момента последней замены машина прошла порядка 20000 км и заправлялась при этом на разных АЗС, вероятность того, что виноват фильтр, велика.
Более того, даже если полной уверенности нет, его все равно лучше поменять, прежде чем предполагать более сложную неисправность.
Иногда советуют измерить давление в топливной магистрали. Разумное зерно в этом есть, но подходит этот способ только для опытных автолюбителей, которые в советах не нуждаются. Кроме того, потребуется специальный манометр, которого в арсенале среднестатистического водителя конечно нет. Поэтому проще, и дешевле, будет поменять топливный фильтр, а потом, если это не устранило проблемы, искать неисправность дальше. Тем более что сделать это на ВАЗ 2114 совсем не сложно. Но сначала нужно приобрести новый фильтр.
Выбор фильтра
Проблема покупки нового топливного фильтра на ВАЗ 2114 не так надуманна, как может показаться. Во всяком случае, для тех, кто будет менять его в первый раз. Дело в различии топливных фильтров на автомобилях с объемом 1.6л и на машинах с полуторалитровыми движками. И отличаются они ни много, ни мало — способом крепления на топливной магистрали. В первом случае применяется пружинное крепление, во втором — устаревшее резьбовое. Поэтому с тем, какой топливный фильтр купить, нужно определиться еще до похода в магазин.
Во всем остальном он ничем не отличается от других топливных фильтров для инжектора: должен выдерживать давление до 5-ти атмосфер и отфильтровывать посторонние частицы более 7-ми микрон.
Несколько слов о цене. Нужно заранее узнать среднюю стоимость топливного фильтра на ВАЗ 2114. В магазине наверняка предложат самый дорогой экземпляр. Если его цена будет сильно разниться со средней, а объясняться это будет лучшей фильтрацией, стоит отнестись к этому скептически.
Качество отечественного бензина редко позволяет ездить на одном фильтре более 20000 км, а это гораздо меньше, чем гарантирует большинство производителей. Поэтому лучше предпочесть изделие среднего ценового диапазона и более частую замену.
Самостоятельная замена топливного фильтра
Если с этой проблемой обратиться в автосервис, стоимость работ редко будет ниже стоимости детали.
А вы знаете, что такое катушка зажигания и как проверить ее исправность? Подробнее — тут.
Все о блокировках дифференциала на Ниву и чуточку больше — здесь.
А между тем поменять топливный фильтр на ВАЗ 2114 совсем несложно своими руками. Не потребуется ни каких особых навыков и инструментов. Необходимо только желание и соблюдение ТБ.
Основные требования безопасности
Работы, связанные с горючими и агрессивными жидкостями, всегда сопряжены с определенным риском. Поэтому не лишним будет напомнить правила техники безопасности:
- Необходимо взять за правило, все работы на автомобиле связанные с возможной утечкой топлива проводить при снятой минусовой клемме аккумулятора. Это предотвратит случайную искру и убережет от пожара;
- Помещение, в котором будет производиться ремонт, должно хорошо проветриваться;
- Необходимо полностью исключить источники открытого огня, убрать подальше нагревательные приборы и конечно, на время забыть про сигареты и спички;
- Чтобы исключить попадание бензина в глаза, нужно защитить их строительными очками.
Ну и конечно не забывать общие требования при работе на ямах и эстакадах.
Подготовительные работы
Прежде чем приступать к замене топливного фильтра, нужно закончить с некоторыми мелочами. А именно:
- Договориться на счет ямы или эстакады, если нет своей;
- Подготовить рожковые ключи на 10, 17 и 19;
- Запастись емкостью под слив бензина.
Должен быть куплен топливный фильтр и проверена его комплектность, в частности наличие новых уплотнительных колец.
Порядок замены
Первым делом, ВАЗ 2114 необходимо загнать на яму и обязательно поставить на ручной тормоз. Тем, кто занимается заменой впервые, необходимо объяснить, где находится топливный фильтр на ВАЗ 2114. Он располагается в задней части автомобиля под его багажником, рядом с выхлопной трубой. Сразу нужно обратить внимание на направление стрелки на корпусе фильтра, это пригодится при установке нового. Дальнейший порядок действий следующий:
- Сбрасывается давление в топливной системе. Для этого можно воспользоваться несколькими способами, но самый простой — снять предохранитель F Это позволит обесточить бензонасос. Теперь достаточно завести машину и подождать пока она заглохнет. Выключается зажигание, предохранитель ставиться на место;
- Снимается минусовая клемма с аккумулятора;
- Если фильтр имеет резьбовое соединение, его нужно обработать WD-40 или любым аналогом;
- Удерживая фильтр ключом на 19, рожковым на 17 нужно попробовать открутить от него штуцер подводящего топливного шланга. Здесь главное не применять больших усилий, иначе поломки штуцера не избежать.
- Когда подводящий штуцер будет выкручен, из этой части топливной магистрали выльется немного бензина, нужно успеть подставить приготовленную емкость;
- Аналогично откручивается и отводящий шланг;
- Из штуцеров извлекаются старые уплотнительные кольца;
- Теперь можно снять старый фильтр, воспользовавшись ключом на 10. Надо проявить осторожность, т.к. в фильтре так же останется бензин, смешанный с водой.
- Устанавливается фильтр в обратном порядке, но есть один нюанс. Нужно исключить попадание бензина на уплотнительные кольца. Если это произошло — перед установкой вытереть их насухо. И конечно, необходимо помнить про направление стрелки на новом фильтре.
- После того, как фильтр будет установлен на место и штуцера плотно затянуты, соединения проверяются на утечку бензина. Для этого автомобиль необходимо завести, но предварительно в магистраль закачивается бензин. С этой целью несколько раз включается и, после работы насоса, выключается зажигание. Только теперь можно запускать двигатель и соблюдая меры предосторожности, проверяется герметичность затяжки.
- Если все нормально, замену топливного фильтра на ВАЗ 2114, можно считать законченной.
Если на машине установлен двигатель с объемом 1.6 л, последовательность работ не изменяется, за исключением самого крепления. В данном случае достаточно просто освободить фиксаторы, после чего фильтр можно будет снять.
Видео: топливный фильтр на ваз 2114
Итог
ВАЗ 2114 — надежный и неприх
womaninred.ru
Ваз 2114 замена топливного фильтра
ВАЗ 2114 это модернизированная девятка с более мощным двигателем и некоторыми изменениями в интерьере и облицовки передней части кузова. Стала ли она от этого лучше, судить не нам, но то, что двигатель с впрыском топлива стал требовать больше внимания, это факт. О топливной системе, а точнее о топливном фильтре, мы и поговорим сегодня.
Cодержание:
- Топливный фильтр в инжекторных двигателях
- Признаки забитого фильтра
- Подготовка инструмента и сброс давления
- Процесс замены фильтра
Топливный фильтр в инжекторных двигателях
Топливный фильтр применяют для очистки горючего от взвесей пыли, грязи и влаги, которые могут попасть в топливную систему и серьезно повлиять на ее работу. Не в лучшую сторону, разумеется. Если с карбюраторными двигателями было немного проще, то инжекторная топливная система очень чувствительна к уровню очистки бензина. Она устроена намного сложнее, чем карбюраторная и забить ее даже микроскопическими частичкам – пара пустяков. Тем более, учитывая далеко не высшее качества топлива, которое заливают нам в баки.
На автомобиле ВАЗ 2114 замена топливного фильтра производится по рекомендации завода через 30 000 км пробега. Но мы рекомендовали бы пересмотреть эту цифру с учетом снова-таки отвратительного топлива и сократить пробег до замены хотя бы на 10 тысяч. Береженого Бог бережет.
Перед заменой фильтра стоит свериться с моделью двигателя, так как существуют два вида фильтров – нового образца и старого. Они отличаются только способом фиксации топливопровода к корпусу фильтра и направлением фильтрации, но об этом позже.
Признаки забитого фильтра
Визуально мы не сможем определить степень загрязнения фильтра, потому что он находится на днище, во-первых, и во-вторых, корпус его выполнен из непрозрачных материалов. Но зрительные оценки нам и так не понадобятся, потому что при засоре фильтра мотор сам об этом скажет более, чем красноречиво:
- неустойчивые холостые обороты;
- немного повышенный расход бензина;
- провалы при наборе оборотов;
- затрудненный запуск даже в нормальных условиях
говорят о необходимости замены топливного фильтра. Безусловно, что могут быть и другие причины, вызвавшие эти неприятности, но фильтр первый претендент на замену. Поэтому соберем нужный инструмент, и начнем работу.
Подготовка инструмента и сброс давления
Для замены нам понадобятся самые обычные инструменты – три ключа на 19, 17 и 10, уплотнительные кольца и небольшая емкость для слива бензина. Но перед самой заменой необходимо выполнить сброс давления в системе. Это несложная операция и ее делаем просто по пунктам:
- Ставим нейтральную передачу.
- Затягиваем ручной тормоз.

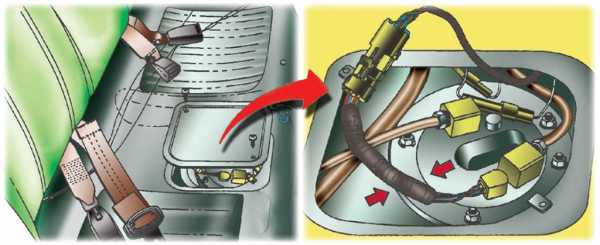

- Снимаем подушку заднего сидения и люк бензонасоса так, как показано на рисунке.

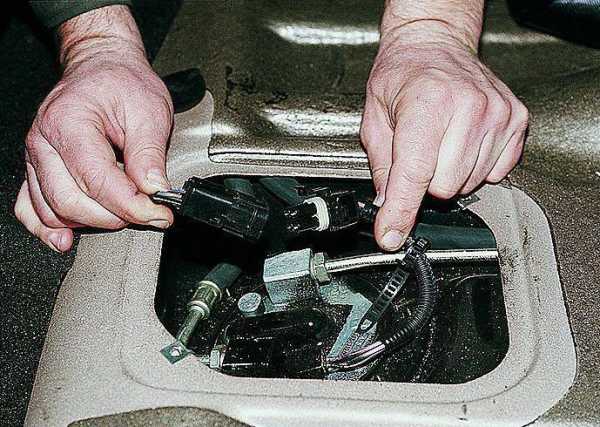

- Отсоединяем от насоса провода питания.
- Запускаем двигатель и ждем полной его остановки и выработки оставшегося в системе топлива.
- Около трех секунд вращаем стартером мотор, чтобы стравить давление из топливопровода.
- После этого возвращаем провода на место.
Процесс замены фильтра
Процесс замены фильтра у двигателей 2111 и 2114 немного отличаются, поэтому учтем это при снятии и установке. А пока идем под машину и очищаем зону, в которой расположен фильтр, при необходимости на резьбовые соединения брызгаем волшебной WD-40 и начинаем демонтаж в следующем порядке, не забыв взять с собой емкость для слива остатков топлива.
На двигателе 2111 отворачиваем входной штуцер рожковым ключом на 17, удерживая фильтр от вращения, надев ключ на 19 на патрубок. Точно так же поступаем с выходным штуцером.

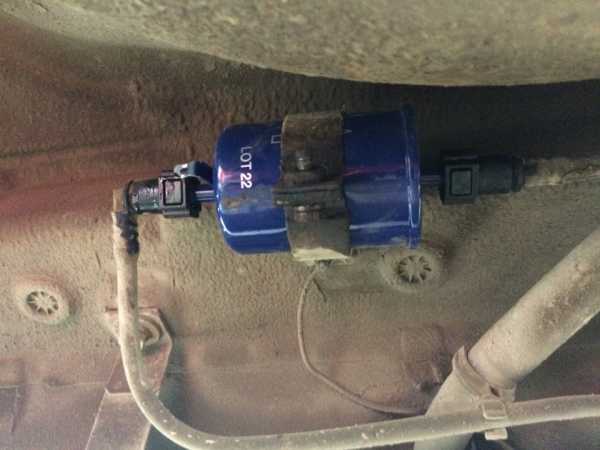

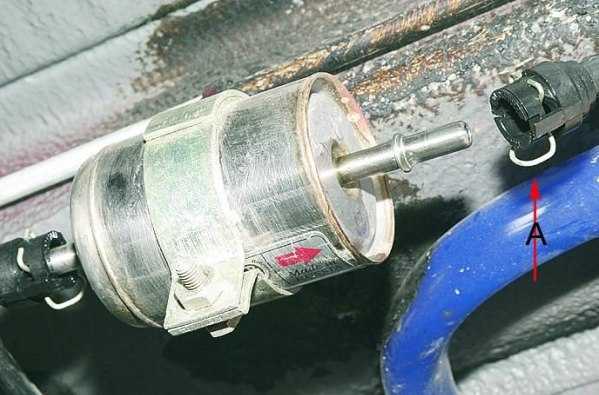

На двигателе 21114 ситуация еще проще – нажимаем на пружинный зажим, ослабляя его, и снимаем с фильтра шланги бензопровода на входе и на выходе.
Рожковым ключом на 10 ослабляем хомут крепления фильтра и извлекаем фильтр из держателя.
Берем новый фильтр и проводим установку в обратном порядке, заменив резиновые уплотнители на новые.
Важное уточнение. На фильтрах 2111 и 21114 стрелками указано направление движения топлива. Если мы устанавливаем фильтр для двигателя 2111, то стрелка должна указывать на левый борт автомобиля, если 21114, то на правый. Не перепутайте.
После установки фильтра необходимо проверить герметичность соединений. Для этого запускаем бензонасос на несколько секунд включением зажигания и проверяем на наличие течи. Если течь появилась – необходима замена уплотнителей.
Фильтр установлен, работа завершена, и теперь ваш автомобиль смело может проехать тысяч 20 без замены фильтра. Удачи на дорогах.
Читайте также Съёмник масляного фильтра своими руками
Читайте также:
avtoshef.com
Замена топливного фильтра ВАЗ 2114 —
Неполадки в работе топливной системы оказывают негативное влияние на работу двигателя. Благодаря топливному фильтру их можно избежать. Он одна из ключевых составляющих этого механизма. С его помощью бензин, перед поступлением к мотору, очищается от загрязнений и лишних примесей.
О том, что пора сменить использованный фильтровальный элемент на новый указывает ряд признаков:
- резкие рывки машины при подъеме на горки;
- двигатель запускается не сразу, уменьшается его мощность;
- происходят провалы в работе мотора при увеличении оборотов;
- на холостом ходу автомобиль глохнет;
- возрастает расход горючего.
Обращайте внимание на все внезапные изменения с вашим транспортным средством, чтобы своевременно провести замену. Завод-производитель рекомендует делать это каждые 30 тыс. км пробега, но качество дорог и бензина вынуждают делать такую процедуру после 10 тыс. км.

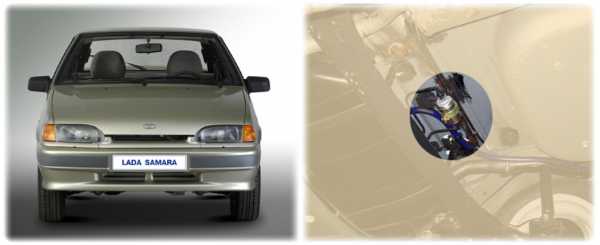

В автомобиле ВАЗ 2114 топливный фильтр вмонтирован в топливную магистраль и расположен на дне машины под багажником, сразу за бензобаком. Загнав машину на эстакаду или установив над ямой, вы легко его обнаружите.
Замена топливного фильтра ВАЗ 2114
Замена фильтрующего элемента требует наличия следующих деталей:
- кольца-уплотнители для патрубков топливопровода;
- ключи на 10, 17, 19;
- тара для слива воды и бензина;
- новый фильтр.
Проводят процесс в такой последовательности:
1. снимите давление в топливной системе, отключив минусовую клемму от аккумулятора и извлеките предохранитель F3, отвечающий за запитку бензонасоса.
2. заведите авто и подождите пока весь бензин не выработается;
3. крепления фильтра обработайте смазкой и, удерживая его от вращения, отсоедините штуцер;
4. в подготовленную тару сливаем остатки бензина;
5. отсоедините трубки бензопровода от фильтрующего элемента и отвернуть стяжной болт ключом на 10, вынимаем фильтр;
6. перед установкой следует сменить уплотнительные кольца патрубков;
7. произвести установку нового топливного фильтра в обратной последовательности.
После установки проверьте герметичность соединений, чтобы избежать вытекания горючего. Проверьте соединение — на несколько секунд запустив двигатель. В случае подтека бензина – закрутите покрепче патрубки бензопровода.
Помните, что бензин – довольно опасное вещество, поэтому выполняя замену топливного фильтра придерживайтесь правил безопасности – не занимайтесь ремонтом возле открытого огня, воздержитесь от курения в этом период, испачканную бензином ветошь складывайте отдельно.
Также посмотрите видео на эту тематику:
https://www.youtube.com/watch?v=dsv-WZsyG78
filtrr.ru
призначи загрязнения, расположение, снятие и установка

Замена топливного фильтра
Топливный фильтр предназначен для очистки топлива от грязи и является расходным материалом. Крепления патрубков к топливному фильтру отличаются в зависимости от двигателя: топливный фильтр для двигателя 1,5 л имеет шестигранное крепления, для двигателя 1,6 л – пружинный фиксатор.
Как часто менять топливный фильтр?
На вопрос, когда менять топливный фильтр, нет однозначного ответа. Завод рекомендует заменять топливный фильтр после каждых 30 тысяч км. пробега, но на деле же всё совсем по другому: многое зависит от качества бензина, и нужно смотреть не на пробег, а на признаки загрязнения топливного фильтра.
Признаки загрязнения топливного фильтра
Если вы столкнулись хотя бы с одним из следующих признаков, то возможно, что ваш топливный фильтр забит и требует замены.
По мимо топливного фильтра, данные признаки также указывают на неисправность следующих элементов: ЭБУ, Свечи, Высоковольтные (ВВ) провода, ДПКВ, ДМРВ, ДД, ДПДЗ, Регулятор холостого хода. Так что, заменяя топливный фильтр, имейте это ввиду.
Где находится топливный фильтр?
Чтобы узнать, где стоит топливный фильтр, нам понадобится эстакада или яма. Фильтр расположен на днище автомобиля под багажником.
Как заменить топливный фильтр?
Что нам понадобится для замены:
- топливный фильтр;
- уплотнительные кольца;
- ключи на 10, 17, 19;
- пустая чистая ёмкость для бензина.
Снятие старого фильтра
- Сбрасываем давление из топливопровода: Как сбросить давление в топливопроводе?
- Обрабатываем крепление фильтра проникающей смазкой (wd-40) если у вас двигатель 2111 1,5л.
- Берём ключи на 17 и на 19. Одним удерживаем фильтр от вращения, другим снимаем штуцер подводящего топливопровода.
- Берём пустую ёмкость объёмом 0,5 л и выливаем остатки бензина из топливопровода.
- Отворачиваем штуцер отводящего топливопровода.
- Отсоединяем трубки топливопровода от фильтра и ключом на 10 отварачиваем стяжной болт топливного фильтра.
С топливным фильтром двигателя 1,6л всё намного проще — снимаем трубки топливопровода с фильтра, нажав на фиксаторы топливопровода.
Установка топливного фильтра
- Первым делом меняем уплотнительные кольца на концах патрубков топливопровода.
- Устанавливаем фильтр в обратной последовательности.
Единственное, что нужно учесть, это направление фильтра. На корпусе бензинового фильтра установлена стрелка, указывающая направление потока бензина. Если у вас двигатель 1,5, то стрелка должна быть направлена к левому борту, если 1,6 – то к правому борту.
Проверка соединения
- Включаем зажигание на 6-7 секунд, затем смотрим на топливный фильтр и ищем следу подтёков.
- В случае необходимости , нужно плотнее насадить патрубки топливопровода на фильтр.
Сколько стоит топливный фильтр
Ориентировочная стоимость рядового топливного фильтра составляет 100-400р.
vaz-2114-lada.ru
