Что находится под капотом машины
Что находится под капотом автомобиля?
Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной.

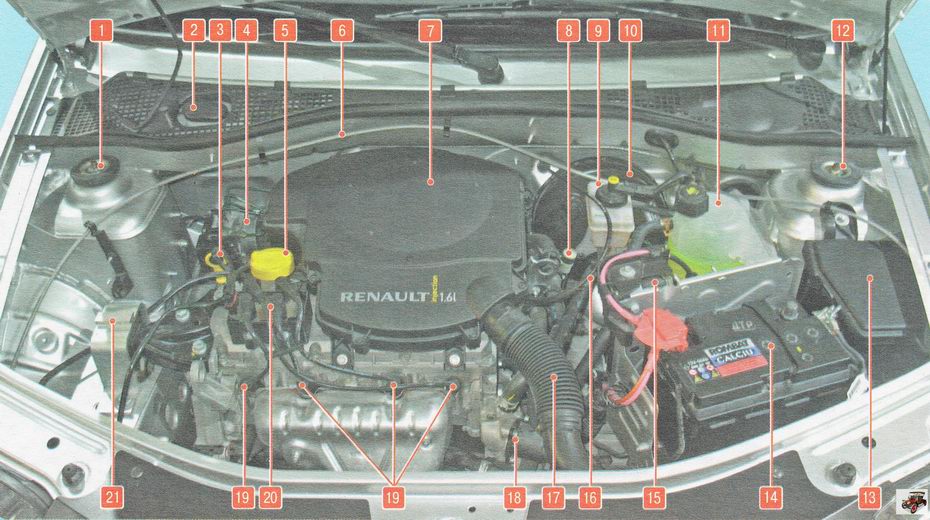

1.блок колодки жгута проводов. 2.опора амортизаторной стойки. 3.воздушный фильтр. 4.двигатель. 5.впускной коллектор. 6.бачок главного тормозного цилиндра и гидропривода сцепления. 7.расширительный бачок системы охлаждения двигателя. 8.бачок гидравлического рулевого усилителя. 9.аккумуляторная батарея, 10.бачок омывателя ветрового стекла. 11.блок электрических реле и предохранителей, 12.опора амортизаторной стойки.
Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей».
- Аккумулятор – предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею. Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.
- Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).
- Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).
- Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.
- Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.
- Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.
- Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).
- Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.
- Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.
- Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.
- Двигатель – служит для приведения автомобиля в движение.
- Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.
- Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе. Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.
- Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.
Конструктивно объединен с электронасосом.
Что под капотом? (для «чайников»)
Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей».
Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.
1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.
Теперь о главном.
1. Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею.
Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.
2. Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).
3. Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).
4. Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.
5.
Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.
6. Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.
7. Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).
8. Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.
9. Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала.
Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.
10. Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.
11. Двигатель – служит для приведения автомобиля в движение.
12. Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.
13. Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе.
Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.
14. Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.
Что находится под капотом? — DRIVE2
Что находится под капотом? Много людей в нашей стране имеют автомобили. Но не все учились на автомеханика, и часто бывает ситуация, когда человек покупает автомобиль, не понимая, из каких деталей он состоит, и какие функции эти детали выполняют. Конечно, когда автомобиль в исправном состоянии, и хорошо едет вопросы к тому, что приводит в движение автомобиль, и как он работает во время езды, мало интересуют. Но когда, что-то ломается, то тогда нужны уже знания склада автомобиля, хотя бы для того, чтобы знать, что примерно могло поломаться. По этому, каждому нужно знать хотя бы приблизительной склад автомобиля. В статье будет рассмотрено, что находится под Много людей в нашей стране имеют автомобили. Но не все учились на автомеханика, и часто бывает ситуация, когда человек покупает автомобиль, не понимая, из каких деталей он состоит, и какие функции эти детали выполняют.
Конечно, когда автомобиль в исправном состоянии, и хорошо едет вопросы к тому, что приводит в движение автомобиль, и как он работает во время езды, мало интересуют. Но когда, что-то ломается, то тогда нужны уже знания склада автомобиля, хотя бы для того, чтобы знать, что примерно могло поломаться. По этому, каждому нужно знать хотя бы приблизительной склад автомобиля. В статье будет рассмотрено, что находится под капотом Итак, перечислим все части, находящиеся под капотом машины. Этими частями есть двигатель, радиатор, аккумулятор, воздушный фильтр, трамблер, бензонасос, расширительный бачок, бачок омывателя лобового стекла, бачки с тормозной жидкостью и жидкостью для сцепления, реле и монтажный блок.Расположение двигателя
Начнем с двигателя. Он как всегда находится посередине. Именно благодаря двигателю ваш автомобиль может двигаться. Основой любого двигателя является цилиндр. Его еще называют двигателем внутреннего сгорания. Принцип действия цилиндра состоит в том, что в специальных камерах под давлением зажигается бензиновая или дизельная смесь.
В результате происходит взрыв небольшой силы, который приводит в движение поршни цилиндра, и они крутят специальный вал, который передает через механизм трансмиссии обороты на колеса. В результате ваш автомобиль может сдвинуться с места. Если подробнее рассматривать цилиндр, то это очень сложный механизм с более чем шестьюдесятью движущимися частями. Все остальные детали, находящиеся под капотом автомобиля, или помогают работе самого двигателя, или создают механизм управления движением авто и комфортом авто.
Аккумулятор, радиатор и воздушный фильтр
Далее рассмотрим другие детали. Начнем с аккумулятора. Он обеспечивает подачу электроэнергии в автомобиле во время стоянки и при запуске двигателя. Далее, когда двигатель работает, за подачу электроэнергии отвечает генератор, который использует обороты двигателя для создания электроэнергии. Также генератор может подзаряжать аккумулятор.
Необходимой составляющей автомобиля является радиатор. Его назначение обеспечивать охлаждение цилиндра.
Радиатор в сочетании с цилиндром образует большой круг, по которому движется вода или антифриз. Горячая вода из двигателя подается к радиатору, где и уменьшает свою температуру, и с низкой температурой подается снова к цилиндру.
В авто под капотом важным элементом является воздушный фильтр. Он находится сверху на двигателе. Отвечает за очистку воздуха, подаваемого в карбюратор, где воздух перемешивается с горючим и далее подается в камеры сгорания. От того, насколько качественно фильтр очищает воздух, зависит качество работы двигателя, а в результате и тяга самого автомобиля.
Расположение других механизмов
Сложным в своем понимании есть такой элемент как трамблер. Он отвечает за подачу высокого тока в свечи возгорания. Свечи одним концом находятся в камере сгорания и подают искру, что и вызывает сгорания. Кроме подачи высокого давления трамблер еще и распределяет последовательность подачи тока на свечи.
В расширительном бачке находится охлаждающая жидкость в небольшом количестве, и предназначена для компенсации постоянно переменной жидкости в охладительной системе двигателя.
Есть еще такие детали под капотом, как бензонасос и реле. Бензонасос подает топливо из бака в карбюратор. На этом его функция заканчивается. Что касается реле, то оно предназначено для первичного запуска двигателя. Именно оно задает первый оборот в двигателе. Представляет собой небольшой электрический двигатель.
В бачке для отмывания лобового стекла находится жидкость, предназначенная для мытья вашего лобового стекла. Эта жидкость подается в жиклера, которые и осуществляют мытье лобового стекла. Для того чтобы обеспечить подачу этой жидкости, используется электронасос.
Под капотом размещен также монтажный блок. Там в свою очередь разместили предохранители, предназначенные для защиты автомобиля от короткого замыкания в электропроводке. Также в монтажном блоке размещено и реле для подачи звукового сигнала и реле для управления величиной напряжения при регулировании света фар.
Под капотом у автомобиля
ГлавнаяВаз 2110Под капотом у автомобиля
Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107).
А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.
1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.
Теперь о главном.
1. Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею. Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.
2. Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).
3. Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).
4. Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.
5. Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.
6. Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.
7. Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).
8. Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла.
Конструктивно объединен с электронасосом.
9. Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.
10. Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.
11. Двигатель – служит для приведения автомобиля в движение.
12. Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.
13. Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе. Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.
14. Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.
Добавить комментарий
www.automei.ru
Шум из под капота автомобиля: причины
Мы всё больше и больше привыкаем к тому, что щуп из мотора должен вытаскивать только механик СТО (если, конечно, у вас не Subaru), а самый максимум, что можно сделать самостоятельно – это долить “незамерзайку”. Тем не менее, современный автомобиль любит внимание не меньше, чем любили его Жигули и Москвичи.
Конечно, речь не идёт о том, чтобы всё бросить и за выходные перебрать подвеску своего Логана. Для этого действительно есть автосервис. Но есть и другие вещи, даже более важные для машины, чем замена изношенного сайлентблока. Например, послушайте, как работает его мотор.
Частенько вовремя услышанный звук помогает избежать крупных затрат на ремонт. Давайте попробуем разобраться в речи мотора и понять, о чём он говорит.
Свист и гул под капотом
Начнём со звука, который ни с чем перепутать нельзя: со свиста ремней навесного оборудования. Тут даже прислушиваться не надо: он слышен очень хорошо, чаще — в момент резкого нажатия на педаль газа. О чём он говорит, и чем опасен?
В первую очередь следует проверить натяжение ремня (или ремней, если их несколько). Если вы привыкли к нашей вазовской “классике”, то знаете, что раньше натяжение почти везде регулировалось смещением генератора. Это славное время потихоньку уходит, и сейчас на большей части автомобилей, даже самых бюджетных, стоят натяжители с роликом. Там изменить натяжение не получится, и проблему можно решить только заменой ремня и натяжителя.
Езда со свистом может закончиться не совсем приятно.
Но не всегда. На автомобилях, где ремень крутит генератор, насос ГУРа и, может быть, компрессор кондиционера, в случае его обрыва вы останетесь, соответственно, без зарядки аккумулятора, кондиционера и ГУРа. Но тут хотя бы можно доехать до дома: хорошая АКБ вполне позволяет проехать километров 50, а этого в городе хватает за глаза. Главное — выключить все лишние потребители.
Если же на вашем автомобиле сервисный ремень приводит в действие ещё и помпу охлаждения, то ехать без него уже никуда не получится. Устранение последствия перегрева мотора обойдётся гораздо дороже транспортировки машины на эвакуаторе или, тем более, на тросе.
Если ремень свистит, откройте капот и послушайте по возможности работу навесных агрегатов. Может оказаться, что ремень начал проскальзывать из-за износа их подшипников. В этом случае нагрузка на ремень возрастает, и его натяжения становится недостаточно. Износ подшипников звучит по-разному: как писк, похрустывание или гул. Обычно его можно услышать, и тогда сначала придётся, например, заменить подшипники генератора или ту же самую помпу.
На некоторых автомобилях не слишком сложно скинуть приводной ремень. Если со снятым ремнём посторонний гул пропадает, то причина однозначно кроется в навесном оборудовании. Только не злоупотребляйте этим способом диагностики на автомобилях с приводом ремнём помпы охлаждения. Помирающий насос ГУРа вы, может, и обнаружите, но заодно можете устроить и перегрев мотора, который гораздо опаснее отказа ГУРа.
Свист, как вы понимаете, начинается от проскальзывания ремня. И этот звук означает стремительный его износ. Поэтому затягивать устранение неприятности не стоит: финал может произойти в любой момент, в том числе — и в самый неподходящий.
Ну и чтобы напоследок ещё сильнее сгустить краски, отметим, что на некоторых автомобилях ремни навесного оборудования и ГРМ находятся в опасной близости. А это значит, что порванный на скорости один ремешок с высокой долей вероятности заденет и оборвёт второй. Что вызовет в двигателе разрушительный процесс, метко именуемый мастерами «Сталинградом».
Что-то стучит под капотом
Стук клапанов — наиболее частый “неправильный” звук мотора. Проще всего его заметить на холодном моторе сразу после пуска. Дело чаще всего в возросшем тепловом зазоре в клапанном механизме. Который изменяется на любом автомобиле с течением времени в силу естественного износа деталей привода.
По мере прогрева звук может стать тише или исчезнуть вовсе: детали греются, тепловые зазоры сокращаются, стук становится менее заметным. Звучит обычно как цоканье, частота которого зависит от оборотов коленвала и которое пропадает по мере прогрева.
Что делать? Тут всё зависит от мотора вашего автомобиля. Если он гидрокомпенсаторный (то есть, возрастное изменение теплового зазора компенсируется гидравлическими толкателями), попробуйте для начала заменить масло — иногда это помогает. Компенсаторы на то и гидравлические, что «питаются» маслом, и вязкость его может быть неоптимальной.
ЕСЛИ СТУК ОСТАЛСЯ — МЕНЯЙТЕ САМИ ГИДРОКОМПЕНСАТОРЫ, БОРЖОМИ ПИТЬ УЖЕ ПОЗДНО. ЕСЛИ ГИДРОКОМПЕНСАТОРОВ В МОТОРЕ НЕТ, ТО ЕЗЖАЙТЕ НА РЕГУЛИРОВКУ КЛАПАНОВ. ИНТЕРВАЛ ЭТОЙ ПРОЦЕДУРЫ У ПРОИЗВОДИТЕЛЕЙ БЫВАЕТ РАЗНЫМ, НО ОБЫЧНО ОН СОСТАВЛЯЕТ 80-100 ТЫСЯЧ КИЛОМЕТРОВ.
Можно ли ездить с этим звуком? Конечно, можно. Только клапаны могут прогореть, а толкатели — уничтожить кулачки распредвала. Первое происходит из-за неполного прилегания тарелок и их “поджаривания” отработавшими газами. Второе, ясное дело — от удара толкателя (рокера) по кулачку распредвала из-за увеличенного зазора. Помните, что разрушение верхнего слоя кулачка происходит не сразу, и если вовремя проблему устранить, распредвал выживет. Но если верхний слой разрушен, распредвал начинает “жрать” (так это называют в некоторых гаражных и не очень сервисах), и его менять придётся уже почти обязательно.
Что-то трещит под капотом
Чаще всего трещать любит фазорегулятор. Этот звук хорошо знают владельцы Тойот всех мастей или, например, Рено с мотором K4M (1,6 л, 113 л.
с.). Симптомы умирающего фазорегулятора очень разнообразны. Это могут быть и нестабильные обороты при прогреве, и отсутствие тяги в определённом диапазоне и, конечно же, треск самого фазорегулятора. В принципе, есть те, кто не сильно заморачивается и ездит с этим до последнего. Но прежде чем забивать на эту проблему болт на 24, ознакомьтесь с особенностями мотора вашего автомобиля. В зависимости от его конструкции могут быть разные причины и последствия этого неприятного явления.
Если в треске виноват клапан фазовращателя, может помочь замена масла. Желательно — на то, что имеет допуск производителя. И лучше найти не “палёное”. Впрочем, это всегда лучше.
Иногда поможет замена не фазорегулятора, а датчика положения распредвалов (иногда его называют датчиком фаз). Так что прежде чем покупать эту не всегда дешёвую деталь, проведите диагностику в хорошем сервисе.
Автомобильные новости со всего мира
Кстати, если ваша машина ещё на гарантии, а треск уже есть, мучайте специалистов, инженера по гарантии и вообще всех, кто попадётся вам на глаза на территории сервиса официального дилера.
Часто бывает, что официалы стремительно глохнут и проблему не слышат (благо, бывают ситуации, где кроме кратковременного треска неисправность себя ничем не выдаёт), но как только гарантия заканчивается, они опять обретают слух и предлагают поделиться с ним денежками на замену фазовращателя. Это уже немного подленько, но что поделать.
ЗВУК, ПОХОЖИЙ НА ТРЕСК, МОЖЕТ ИЗДАВАТЬ И РАСТЯНУТАЯ ЦЕПЬ. ХОТЯ БОЛЬШЕ ОН ПОХОЖ НА РЫК ИЛИ ГУЛ.
Ситуация с цепью — одна из самых сложных (хуже — только поршневая группа и коленвал, о чём поговорим ниже). Есть автомобили, которые о существовании цепного привода ГРМ напоминают только тысяч через 200 пробега. Но если в вашей машине под капотом стоит «шедевр» немецко-французской инженерной мысли под названием EP6 (он же Prince) или что-то из славной немецкой серии EA111 или даже EA888, будьте готовы услышать предсмертную песнь цепи в любой момент.
В принципе, шум должен сопровождаться загоревшейся лампочкой Check engine и ошибкой фаз, но такое бывает не всегда и не везде.
Бывают случаи, когда ничего не горит, а цепь уже готова перескочить. Про последствия в виде «Сталинграда» мы уже говорили, повторяться не будем.
Разумеется, растянутую цепь нельзя вылечить ни заменой масла, ни чем-то другим. Её придётся менять, и чем раньше — тем лучше. Обратите внимание, что на некоторых моторах слабые не столько цепи, сколько гидронатяжители. И если пробег совсем небольшой, вполне вероятно, что шум цепи обусловлен ещё и натяжителем. Его тоже придётся поменять, обычно — на улучшенный, новой ревизии.
Слишком звонко и слишком глухо
Ну, и наконец, самый печальный звук. Честно говоря, его восприятие очень субъективно, и если первые звуки сложно с чем-то перепутать, то стуки в цилиндропоршневой группе или стук коленвала на изношенных вкладышах можно принять за что-то другое. Но встречаются они намного реже, в подавляющем большинстве — на сильно пробежных моторах. Хотя, конечно, бывают и исключения.
Поршневая может стучать по разным причинам.
Например, вследствие локального перегрева или износа юбок поршней. Этот тот случай, когда без капитального ремонта уже не обойтись. Конечно, если этот глуховатый металлический звук вы слышите на своей машине, то он вас не должен удивить по одной простой причине: расход масла к этому времени повышается настолько, что удивительно, как этот мотор вообще ещё ездит. А вот если вы осматриваете машину перед покупкой, даже лёгкий намёк на звуки в поршневой может предотвратить приобретение злобного пожирателя масла. В первую очередь потому, что других признаков “масложора” может и не быть вовсе.
Стук коленвала из-за смерти вкладышей (весьма характерная проблема, скажем, для дизелей 2,2 DW12 на Пежо, Ситроенах, Фордах и Ленд Роверах) может быть разным. Но лучше всего его будет слышно на прогретом моторе на холостых оборотах. Звук явно металлический, и он может проявляться при изменении числа оборотов. Если он доносится откуда-то из области картера — это точно он. Если вкладыши изношены уже очень сильно, то звучание будет более звонким.
Что делать, если такой звук есть? Тут три выхода. Первый — быстренько продать этот автомобиль какому-нибудь неудачнику, желательно — скрутив пробег (это шутка, а не руководство к действию). Второй — ездить, пока ездит. Выход неплох, если машина никакой ценности уже не представляет, а стоимость её ремонта сопоставима со стоимостью другой такой машины, но с более-менее нормальным мотором. Ну, и третье — ремонтировать. Да, это обычно недёшево, но если машина хорошая, то почему бы и нет? Заодно можно поменять всё, что ещё нужно. Вряд ли ремонт мотора с изношенными вкладышами ограничится их заменой и шлифовкой шеек коленвала. Скорее всего, там будет, где разгуляться.
* * *Послушать иногда мотор своего автомобиля – дело несложное. Особенно сейчас, зимой, когда волей-неволей приходится прогревать двигатель. И это действительно может быть полезным.
auto-mir24.ru
Что там у нас под капотом?
Назад, к истокам
Моторизированный экипаж 1886 г.
в. Готлиба Даймлера (слева) и автомобиль c мотором, патент на который был оформлен Карлом Бенцем (справа), выставлены в первом зале легендарных автомобилей в музее Mercedes-Benz.
Подавляющее большинство автомобилей сегодня имеют двигатели, которые работают на бензине или на дизельном топливе, то есть двигатели внутреннего сгорания (ДВС). Прототип такого мотора был изобретен почти 150 лет назад, в 1860 году, бельгийским механиком Этьеном Ленуаром. Но никакого применения эта неуклюжая и малоэффективная штуковина не получила. Только через 16 лет служащий из Кельна Николай%Август Отто и его партнер Евгений Ланген создали газовый 4%тактный ДВС, который был на что-то годен. На самодвижущийся экипаж этот двигатель ставить было нельзя – настолько он был громоздким и тихоходным, зато получил довольно широкое распространение в качестве стационарного силового агрегата.
Технологический прорыв произошел, когда за дело взялись технический директор завода Отто в Дойце Готлиб Даймлер и его соратник Вильгельм Майбах.
1882 год можно считать годом рождения автомобильного двигателя, хотя заработал он лишь год спустя. Уже первый двигатель Даймлера годился и для транспортного, и для стационарного применения. Работал он и на газе, и на бензине.
Как известно, уже через три года Готлиб Даймлер построил по сути дела первый мотоцикл и должным образом выправил патент на одноколейный экипаж, а еще через год – на четырехколесный. Независимо от него Карл Бенц построил свой экипаж с газовым двигателем.
Несколько позже Рудольф Дизель изобрел ДВС, который, в отличие от двигателя Отто, работал не на бензине, а на солярке. В своей конструкции Дизель с успехом использовал как раз то, чего старались избежать Отто, Даймлер и Майбах – детонацию.
Но самое занятное в этой истории то, то еще за несколько лет до изобретенных Даймлером и Бенцем автомобилей, Старом Свете и за океаном появились электромобили и экипажи с паровым двигателем, которые некоторое время доминировали на дорогах цивилизованных стран.
В США, например, в 1899 году только 22% всех выпущенных механических экипажей составляли «бензиномобили», 38% – электромобили и 40% – «паромобили». Но к 1905 году положение изменилось, и автомобили с ДВС составляли уже 70% парка.
Паромобили не выдержали конкуренции из-за сравнительной сложности и громоздкости паровых двигателей, а электромобили – из%за колоссального веса аккумуляторных батарей, которых едва хватало на 30—50 км пути, в то время как обычный автомобиль на полностью заправленном баке спокойно пробегал раз в пять, а то и в десять больше.
Что там внутри?
Двухцилиндровый мотор Benz стал первым дизелем, установленным на автомобиле в 1922 году.
Как работает двигатель Отто? «Приготавливаемая» карбюратором рабочая смесь, состоящая из паров бензина, смешанных с воздухом, через открытый впускной клапан попадает в цилиндр. Клапан закрывается, поршень, перемещающийся внутри цилиндра вверх, сжимает рабочую смесь, между контактами свечи проскакивает искра, рабочая смесь взрывается, толкая поршень вниз.
Поршень через кривошипно-шатунный механизм приводит в движение коленчатый вал, от которого энергия передается, минуя множество всяких механизмов, колесам. Чтобы рабочая смесь взорвалась в нужное время, необходим электрический разряд. Правда, она может взорваться и сама, если ее сжать слишком сильно, это называется «стуком» или «детонацией».
Солярка, в отличие от бензина, детонирует легко, и Рудольф Дизель придумал двигатель, в котором в цилиндр всасывается не готовая рабочая смесь, а воздух. И только когда поршень, сжав воздух, почти достигает своей верхней точки, в камеру сгорания под высоким давлением впрыскивается топливо. Искры здесь не нужно, рабочая смесь взрывается сама, а дальше все происходит как в двигателе Отто. Дизельный ДВС получился экономичнее бензинового на 20—30%, и крутящий моменту него оказался выше.
Общая беда поршневых ДВС – кривошипно-шатунный механизм, преобразующий поступательное движение поршня во вращательное движение коленвала. Этот механизм не только архаичен, но и малоэффективен.
Поэтому высоколобые конструкторы уже не первый десяток лет пытаются – и небезуспешно – изобрести мотор, лишенный этого порочного звена.
Альтернативы
Проспер Л’Оранж (1876–1939), отец современного дизеля, работал в компании Benz & Cie.
Первая удачная конструкция подобногорода – газовая турбина – была разработана еще до Второй мировой войны. Газотурбинный двигатель лишен практически всех недостатков поршневого. Он имеет больший КПД, у него нет ни клапанов, ни ГРМ, ни кривошипно-шатунного механизма, ни поршней, ни цилиндров. Только турбина (множество легких лопаток на вращающемся диске) и компрессор (опять множество лопаток на другом диске). И работать такой мотор в принципе может на любом виде жидкого или газообразного топлива – лишь бы горело.
Однако у газовой турбины есть по крайней мере два недостатка, которые ставят под большое сомнение ее установку на автомобиль. Первый – в несколько раз большая по сравнению с поршневым
ДВС скорость вращения, а второй – большая инерционность.
Ну не любит турбина быстро разгоняться и быстро останавливаться. Для самолетов эти недостатки несущественны, а для автомобиля – более чем критичны.
Немецкий инженер Феликс Ванкель предложил свой вариант ДВС без кривошипно%шатунного механизма – роторно-поршневой двигатель (РПД). Клапанов, кстати, там тоже не было. Изобретение это поражало своим изяществом. Представьте себе, что внутри непростой по форме камеры по сложной траектории движется трехгранный ротор. Он постоянно разделяет камеру на рабочие зоны, в которых и происходят впуск, сжатие, рабочий ход и выпуск, при этом роль поршней выполняют три стороны ротора. Ротор соединен зубчатым колесом с эксцентриковым валом. Двигатель Ванкеля не обременен де талями, потому отличается высокой
удельной мощностью и приемистостью, к тому же РПД значительно компактней и легче поршневого ДВС. Однако конструкция двигателя Ванкеля имеет свои врожденные болезни. Сложность форм камеры и ротора делает его дорогим в производстве и недолговечным, а неполное сгорание рабочей смеси приводит к высокому расходу топлива.
Что же дальше?
Газовый 4-тактный ДВС Николая-Августа Отто и Евгения Лангена (1876 г.)
Маркетинг мирового автопрома довольно незамысловат. Каждые 3–5 лет, потребитель должен менять автомобиль, и, понятно, на более современный, усовершенствованный, – более экономичный, экологичный, мощный и простой в эксплуатации. С экологической точки зрения самый верный путь – пересадить нас всех на электромобили. Действительно, электромобиль почти не дает выброса вредных веществ. Кроме того, электродвигатель обладает высоким крутящим моментом на малых скоростях. Электромобиль требует меньше регулировок, не критичен к смазке, у него проще система охлаждения, а топливная система отсутствует вообще. Главный недостаток, который сдерживает внедрение электромобилей, – малая энергоемкость аккумуляторов. Заполненный до отказа бак малолитражки весит около 50 кг, обеспечивая запас хода более полутысячи километров. Батареи весят обычно несколько сотен кг, а пробег на полностью заряженных аккумуляторах не превышает 100–150 км, причем при движении с небольшой скоростью.
Но самая большая проблема даже не в этом. Если сегодня все автомобили заменить электромобилями, им просто не хватит электроэнергии. Дело в том, что суммарная мощность двигателей мирового автопарка в несколько десятков раз превышает общую мощность всех электростанций мира.
Как известно, не так давно конструкторы ряда ведущих компаний предложили паллиатив – разместить на борту автомобиля индивидуальную электростанцию: поршневой ДВС – генератор – аккумулятор – электромотор. В городском режиме движения основную нагрузку несет электродвигатель, на трассе – ДВС, который параллельно заряжает аккумуляторы. Алгоритм работы всей системы построен так, чтобы ДВС постоянно работал в наиболее оптимальном режиме, как с точки зрения экономичности, так и с точки зрения экологии. Гибридные автомобили получают все большее признание, особенно там, где экологические нормы наиболее ужесточены.
Теоретически сгорание может быть таким чистым, что отпадет необходимость в использовании каталитических дожигателей, считает Сергей Михайлович Фролов.
Известны многочисленные попытки перевести поршневой ДВС на более чистое топливо, например на водород. Положительные стороны такого перехода очевидны. Водород имеет большую, чем бензин, теплоту сгорания – значит, мощность увеличивается, выхлоп – водяной пар, значит, с экологией будет все в порядке. И с технической точки зрения эта задача кажется вполне решаемой. В самом деле, ездят же автомобили на природном газе, почему бы им не поехать на водороде? Но, во%первых, водород исключительно летуч и крайне взрывоопасен, поэтому топливная система автомобиля должна быть полностью пересмотрена. Во-вторых, на баллоне со сжатым водородом далеко не уедешь, придется иметь дело с жидким водородом, производство которого ох как недешево. Наконец, в-третьих, чистый водород получается из воды при помощи электричества, и здесь мы столкнемся все с той же проблемой нехватки электроэнергии.
Можно, разумеется, пойти экстенсивным путем, постоянно совершенствуя поршневые ДВС, что, кстати, и делается.
Уменьшая рабочий объем и одновременно увеличивая степень сжатия бензиновых двигателей, можно добиться повышения мощности и экономичности. Но высокая степень сжатия требует применения дорогих высокооктановых бензинов. Кроме того, бесконечно увеличивать компрессию нельзя, даже самый высокооктановый бензин будет детонировать. Переобеднять рабочую смесь тоже можно до известных пределов, иначе она просто перестанет воспламеняться.
Можно увеличить число впускных и выпускных клапанов. Многоклапанному мотору легче «дышать», процесс заполнения цилиндра рабочей смесью становится более быстрым и равномерным, топливо сгорает полнее, цилиндр быстрее освобождается от продуктов сгорания. Однако число клапанов тоже не может быть велико, оптимально – четыре клапана на цилиндр, иначе ГРМ становится настолько сложным и громоздким, что игра не стоит свеч.
Современные технологии позволяют инженерам DaimlerChrysler производить исследования путем компьютерного моделирования впрыска и поджига смеси.
Другое дело – дизели. Здесь перспективы развития кажутся куда более радужными. Степень сжатия можно увеличивать, степень наддува – чем выше, тем лучше, солярка от этого будет гореть только веселее. Серийный дизельный двигатель Mercedes%Benz объемом 3 литра, который установлен, например, на E 320 CDI Bluetec, обладает мощностью 224 л.с. и крутящим моментом 540 Нм – величина, недостижимая для бензинового ДВС того же объема.
И это далеко не предел. В эпоху повального увлечения гибридными схемами, электроприводами и альтернативными источниками энергии ближайшая судьба двигателя внутреннего сгорания, казалось, предрешена. Заведующий отделом горения и взрыва Института химической физики им. Н.Н. Семенова Российской академии наук (ИХФ РАН) доктор физико%математических наук Сергей Михайлович Фролов на этот счет другого мнения. Для этого у него более чем достаточно оснований: он давно работает над моделированием процессов сгорания. Все теоретики и практики советской школы горения и взрыва – будь то бризантный снаряд или пары бензина – вышли из этого института. С 30%х гг. здесь над теорией горения газов, а по сути над новыми концепциями двигателей работали Н. Семенов, Я. Зельдович, Д. Франк%Каменецкий, А. Соколик, А. Воинов, Л. Гуссак. Отсюда вышла идея форкамерного зажигания. Известно, что при повышении мощности вам нужно увеличивать степень сжатия, и тут вы сталкиваетесь с детонацией. Чтобы детонации не было, смесь нужно сделать менее чувствительной, обеднить ее. Но здесь легко дойти до предела – смесь можно обеднить до такой степени, что ее уже нельзя зажечь искрой. Наши исследователи предложили зажигать не искрой, а продуктами горения. Свечу помещали не в цилиндр, а в предварительную камеру. Здесь поджигалась небольшая толика богатой смеси – 2%3% от ее общего количества,
и через сопло поджигала основную смесь в цилиндре. Это нашло свое практическое применение – в авиации, а затем и в автомобилях ГАЗ и ЗИЛ.
Если правильно приготовить топливо или смесь и грамотно организовать рабочий процесс в цилиндре двигателя, то сгорание будет быстрым, полным и чистым, доказывает Сергей Михайлович, таким чистым, что отпадет необходимость в использовании каталитических дожигателей. Сегодня даже инжекторный впрыск не дает однородной смеси, потому есть перспективы для теории, которая занимается улучшением газораспределения и смешения. Например, если в обычном дизеле вместо солярки использовать топливную эмульсию – солярку с «микрокаплями» воды или другой легкокипящей жидкости – можно значительно ускорить и улучшить смесеобразование в двигателе за счет вторичной фрагментации капель эмульсии, вызванной вскипанием микрокапель добавки. При этом удается убить двух зайцев: повысить полноту сгорания и значительно снизить выход сажи, окислов азота и СО2. Наука предлагает разные способы управления этим процессом.
Уменьшая рабочий объем и одновременно увеличивая степень сжатия бензиновых двигателей, можно добиться существенного повышения мощности и экономичности.
Другое направление, активно развиваемое в ИХФ РАН, – управление процессом самовоспламенения заранее приготовленных бедных топливно-воздушных смесей в двигателе нового типа с зажиганием от сжатия – гибрида карбюраторного двигателя и дизеля. Дело в том, что смеси, обедненные горючим настолько, что они не поджигаются обычной свечой, все же можно сжигать в режиме самовоспламенения при очень высоких степенях сжатия. При этом удается значительно повысить коэффициент полезного действия рабочего процесса и существенно снизитьэмиссию окислов азота и СО2.
Еще одно направление исследований – своего рода реинкарнация идеи форкамерного зажигания. В эпоху бурного развития микроэлектроники, сенсоров и микроэлектромеханических приводов появилась возможность активного управления процессом сгорания в цилиндре двигателя с помощью бортового компьютера. Речь идет о непрерывном «сканировании» камеры сгорания лазерными лучами, несущими информацию о локальном составе смеси и ее температуре, и активном вмешательстве в рабочий процесс с помощью остронаправленных микроструй продуктов сгорания, топлива или воздуха. Такое вмешательство осуществляется по специально разработанному алгоритму, призванному обеспечить устойчивое турбулентное горение смеси на бедном пределе распространения пламени с минимальной температурой горения и ультранизкой эмиссией вредных веществ.
Остаются еще возможности работы на альтернативных топливах – природном газе, этаноле, биотопливе и синтетическом топливе. Эти направления также активно развиваются в ИХФ РАН.
И все-таки что же мы обнаружим под капотом автомобиля лет через десять? Электромотор, индивидуальную ТЭС с газовой турбиной на водороде, супердизель или двухтактный двигатель нового поколения? Поживем – увидим.
Автор Илья ЛИПКИН Издание Mercedes magazin №3 2007 годwww.motorpage.ru
Капот (автомобиль) — это… Что такое Капот (автомобиль)?
У этого термина существуют и другие значения, см. Капот.Типичное крепление капота.
Альтернативный вариант.
Капот автомобиля представляет собой кузовную деталь, защищающую двигатель и другие элементы моторного отсека автомобиля от негативного воздействия внешних факторов.
В узком смысле — это крышка двигательного отсека автомобиля. В широком — выступающая впереди машины часть кузова обычно с мотором[1].
В подавляющем большинстве случаев термин употребляется в узком смысле.[2]
Назначение
- Поглощение шума двигателя
Материал
Устройство
Некоторым капотам может понадобиться технология «power bulge» чтобы соответсвовать потребностям двигателя и воздушного фильтра или чтобы усилить эстетический внешний вид.Капот обычно сочленён с кузовом шарнирно. На легковых автомобилях капот удерживается скрытой защёлкой. На гоночных машинах или машинах, имеющих не оригинальный капот (без заводской системы запирания) он может удерживаться посредством шпилек. Капот может иметь значок производителя или символизирующую его фигурку, воздухозаборник, технологию «Power bulge» и/или распылители стеклоомывателей. Капот чаще всего покрывается с внутренней стороны специальным шумопоглощающим материалом — полимерным или натуральным.
Для защиты лобового стекла и передней части автомобиля, устанавливают дефлектор капота. Он представляет собой пластиковый экран, который повторяет контуры капота автомобиля. Функциональное назначение дефлектора капота заключается в защите лакокрасочной поверхности передней части автомобиля и аэродинамической зоны тени экрана дефлектора. Попадая в верхний поток, мелкие частицы грязи, мухи, пыль огибают капот и лобовое стекло без соприкосновения с ними. Даже небольшой камень, попавший в дефлектор, отбрасывается выше машины.
Многим автолюбителям знакомо неудобство, возникающее при открывании достаточно тяжелого капота — его приходится поднимать руками, попадая при этом хвостовиком стойки в небольшое посадочное место. Пневмогидравлический телескопический толкатель, дополняющий штатную стойку создан для устранения этого неудобства. Капот поднимается сам и будет надежно удержан в поднятом положении. При закрытии капота нет необходимости надавливать на облицовку, он защелкивается как обычно.
Шумоизоляция капота.Замки капота защищают элементы противоугонной системы, находящиеся под капотом, то есть в моторном отсеке. Главной задачей механических замков капота является противодействие несанкционированному доступу в подкапотное пространство. Конструкция замка капота, как правило состоит из двух частей. Управляющая часть — распознает управляющий сигнал от внешнего электронного устройства или поворот ключа в личинке замка, и перемещением троса внутри обшивки передает воздействие на замочную часть, осуществляя блокировку штатного замка или производя зацепление со специально установленной металлической «петлей».
Безопасность
В Японии и Европе в последние годы введены нормы, которые устанавливают ограничения на тяжесть повреждений головы пешехода при ударе об автомобиль. Это влечёт более продвинутые конструкции капота, такие как капот с внутренней панелью с небольшими конусными углублениями на Mazda RX-8 и других автомобилях. Иные разработки делают капот активной конструкцией, чтобы капот при столкновении с пешеходом выталкивал свою поверхность на несколько сантиметров от твёрдых деталей двигателя. Это достигается с помощью механических (пружина) или пиротехнических приспособлений. Также ведутся разработки безопасного капота, в котором применен механический алюминиевый поглотитель энергии.
См. также
Примечания
dic.academic.ru
Что находится под капотом вашего автомобиля: Информация для начинающих водителей
Мат. доля для новичков, что находится под капотом автомобиля?
Для тех, кто хочет приступить самостоятельно обслуживать свой автомашина, а также для тех, кому попросту интересно расширить свой горизонт, жизненно необходимо начать знакомство с внутренностями и технологиями автомобиля с изучения того, что находится у него под капотом. В сегодняшней лекции мы ознакомим вас с двумя типами двигателей иномарок. Первоначальный мотор можно было нередко встретить в автомобилях из США. Другой тип распространился по всему миру и в 90, 00-х годах стал довольно популярным типом двигателя, какой вполне возможно установлен на вашем автомобиле.
Разом хотим отметить, что информация с которой вы тут ознакомитесь носит общий нрав, ведь каждый двигатель, даже одного объёма, типа и одинакового технологического уровня сугубо индивидуален и порой может гораздо отличаться в технологическом плане от других силовых агрегатов.
Что такое масляный щуп двигателя и где он расположен, будто можно проверит масло в коробке передач, что такое радиатор, будто с ним обращаться и где его можно заметить в подкапотном пространстве. В общем, вся та информация, без познания которой любой автовладелец попросту не может носить звание «автомобилист».
Потому, если вы в курсе, всех вышеперечисленных терминов, можете проглядеть данную статью и перейти к чтению другого материала:
Безопасность при ремонте автомобиля
Руководство: Будто открутить ржавый болт?
Будто убрать царапины на машине
40 способов необычного использования WD-40
Будто поменять изношенные резиновые втулки в подвеске автомобиля
Будто убрать вмятину на бампере
Будто обманывают при ремонте автомобиля в автосервисахБудто правильно мыть машину
Будто поменять масло в автомобиле?
Руководство по зимней эксплуатации автомобиля
Ну-ка а если вы только погрузились в мир автомобилей, желаем вам приятного чтения и надеемся, что вы откроете для себя что-то новое.
Новые открытия под капотом
Меры предосторожности при работе в подкапотном пространстве. Вы, наверное, знаете, что автомобиль является средством повышенной опасности на дороге. Таковым он остается и в гараже или на стоянке. В машине сосредоточено огромное масса различных технических устройств, которые способны причинить человеку, залезшему вовнутрь, реальные физические травмы.
Обо всех опасностях и мерах предосторожности при работе в подкапотном пространстве мы подробно писали в статье: «Безопасность при ремонте автомобиля». Будто избежать поражения электрическим током, будто защититься от ядовитых технических жидкостей и не получить механических травм во пора проведения технического обслуживания своего любимого авто, обо всем этом вы можете прочесть в этой увлекательной статье.
Описанные в ней меры предосторожности в основном подходят для глубокого ремонта машины. В нашем же случае визуального изучения подкапотного пространства м поверхностной ревизии состояния механических частей, стоит держаться нескольких простых инструкций.
1. Любые манипуляции под капотом, проверка уровня масла, тормозной жидкости, износа приводных ремней и этак далее, ОБЯЗАТЕЛЬНО должны проводиться при ВЫКЛЮЧЕННОМ двигателе! Единственное исключение из правил, проверка уровня масла в коробке переключения передач. На некоторых моделях автомобиля производителем рекомендуется коротать проверку уровня на работающем двигателе. Об этом мы расскажем чуть ниже.
2. Избегайте контакта с высоковольтными проводами. Если это является обязательным условием проведения инспекции под капотом (проверка состояния изоляции проводов), вначале отсоедините отрицательный кабель от аккумуляторной батареи (обозначен знаком «-»).
3. Также при работе под капотом не одевайте свободную одежду. А женщинам с длинными волосами мы советуем скопить волосы в пучок, чтобы не испачкать их об элементы двигателя в автомобиле.
Какой образ двигателя находится под капотом вашего автомобиля?
Автомобильный двигатель- это конструкция преобразующее энергию в механическую работу, которая приводит машину в движение. Несмотря на все многообразие видов топлива и типов моторов, основное распространение получили силовые агрегаты, работающие на бензине и дизельном топливе. На примере этих ДВС мы и покажем конструкция моторов.
ДВС можно поделить на два типа. Одни двигатели располагаются продольно, то кушать цилиндры расположены вдоль центральной оси автомобиля.
Другие моторы расположены поперечно, цилиндры в них идут вдоль полуосей колес, слева вправо.
В свою очередь, типы двигателей чаще итого разделяются на рядные и V-образные. Число цилиндров может варьироваться от 4- до 12 цилиндров. Схематически V-образный мотор выглядит следующим образом:
Приступим к визуальному изучению подкапотного пространства автомобиля с продольным расположением мотора.
V-образный 8-ми цилиндровый мотор, с двумя рядами цилиндров, разваленных по правую и левую сторону от центральной оси двигателя, по четыре цилиндра с каждой стороны. Отсюда обозначение «V». Поршни при помощи шатунов крепятся к коленчатому валу, на какой уходит крутящий момент при рабочем ходе поршней. Американсий 454-й двигатель, котоырй мы взяли для примера, — это большенный, объемный мотор, литраж которого составляет 7.4 литра. Такие гиганты сейчас практически не производят даже на родине в США. Тем не менее на этот мотор увлекательно посмотреть в образовательных целях.
От своих V-образных и рядных собратьев из Европы он отличается лишь наличием устаревшей карбюраторной системы, воздушным фильтром в верхней части силового агрегата, №5 в таблице (такие же «кастрюли» можно заметить под капотом «классики» Жигулей и старых автомобилей из Старого Света 80 и 90-х годов) и расточительным объемом. В остальном схематика, благосклонность навесного оборудования и системы мотора схожи с современными.
На фото ниже цифрами обозначены элементы и системы двигателя, эти цифры соответствуют описанию ниже.
Классический американский V8, 454-й мотор
1 Бачок радиатора (расширительный бачок системы охлаждения) |
2 Бачок гидроусилителя рулевого управления (при необходимости жидкость ГУР заливается сюда. Читайте инструкцию эксплуатации автомобиля) |
3 Бачок тормозной жидкости (проверка уровня и дозалив жидкости проводится чрез него. Следите за метками на бачке, если жидкость ушла ниже минимума, залейте до необходимого уровня. Степень будет указан в инструкции по эксплуатации автомобиля) |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр (металлическая «кастрюля» над карбюратором- это корпус воздушного фильтра. Старая схема. В современных инжекторных машинах фильтр вынесен отдельным блоком) |
6 Одинешенек из двух блоков предохранителей (другой находится в салоне автомобиля) |
| 7 Покрышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой рукав радиатора. Если шланг тугой или твердый, в системе присутствует давление, обнаруживать крышку НЕЛЬЗЯ!) |
| 8 Крышка двигателя маслоналивной горловины (сюда заливается моторное масло) |
| 9 Щуп проверки моторного масла (заглушите двигатель перед проверкой уровня масла и подождите 10-15 минут. Сейчас можно начинать проверку. Держите немного в пределах риско min и max) |
| 10 Компоненты системы кондиционирования (без познания лазить туда настоятельно НЕ рекомендуется. В компрессоре закачен фреон под давлением) |
| 11 Аккумулятор |
| 12 Информационные надписи (в этих метках можно разузнать информацию о вашей модели автомобиля) |
| 13 Защелка капота |
| 14 Приводной ремень (приводит в движение шкивы двигателя) |
| 15 Генератор (вырабатывает энергию, для работы двигателя и зарядки батареи) |
| 16 Кожух вентилятора |
*Примечание. Мы использовали фотографию классического двигателя V8 американского производства. В вашем конкретном случае, полотно под капотом может разительно выделяться, особенно на современных автомобилях, где двигатель может быть целиком закрыт пластиковой крышкой.
Примеры двигателей продольного расположения:
BMW M3
Volkswagen Touareg
Range Rover Sport
Проверка уровня масла в коробке переключения передач
Вариант №1 Масляный щуп коробки передач. Обыкновенно в переднеприводных автомобилях трансмиссионный щуп расположен слева по ходу движения, измеряет степень масла в (А)КПП.
Для проверки уровня трансмиссионного масла поставьте автомашина на ровную поверхность, переключите автоматическую КПП в порядок «P» (Паркинг), заглушите двигатель. Проверьте степень, вытянув щуп из гнезда.
Большинство эксплуатационных инструкций советуют коротать проверку на прогретом автомобиле. Отдельный автопроизводители даже настаивают на проверке уровня трансмиссионки при работающем двигателе. Степень масла должен быть между отметками min и max*.
*Чтоб точнее определить уровень, специалисты советуют коротать проверку несколько раз в интервале нескольких дней. Два- три раза, в течение трех- четырех дней.
При недостаче масла, немедля обратитесь к специаластам.
Вариант №2 Если щупа дудки, то уровень масла в коробке можно проверить лишь через контрольную пробку. Начинающему механику эту процедуру мастерить не стоит. Доверьтесь профессионалам на станции технического обслуживания (СТО).
Сейчас давайте взглянем под капот автомобиля с поперечным расположением мотора.
На примере представлен силовой агрегат 1996 года выпуска. Объем 2.5 литра, шесть цилиндров, рядное благосклонность, 24 клапана, это означает, что в двигателе используется два клапана на впуск и на выпуск на любой из шести цилиндров. Приводные ремни расположены справой стороны по ходу движения.
2.5 л, 6 цилиндров, 24 клапана
1 Бачок радиатора |
2 Бачок гидроусилителя рулевого управления |
3 Бачок тормозной жидкости |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр |
| 6 Одинешенек из двух блоков предохранителей |
| 7 Покрышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой рукав радиатора. Если шланг тугой или твердый, в системе присутствует давление, обнаруживать крышку НЕЛЬЗЯ!) |
| 8 Крышка двигателя маслоналивной горловины |
| 9 Щуп проверки моторного масла |
| 10 Компоненты системы кондиционирования (Фреон. Опасность! Давление. Предоставьте сервис профессионалам) |
| 11 Бачок омывающей жидкости лобового стекла |
| 12 Информационные метки (информация о типах свечей зажигания, системы кондиционирования и др. систем вашей модели авто) |
| 13 Защелка капота |
| 14 Доступ к амортизаторам |
Внимательные читатели возможно заметили, что в подкапотном пространстве отсутствует АКБ (аккумуляторная батарея) и это чистая истина, ее здесь нет. Она находится в салоне автомобиля. Относительно нераспространенная практика, однако об этом стоит знать. Вдруг вам придется менять аккумулятор, а вы его найти не можете?
Самые распространенные места установки АКБ- багажник и под задним сидением автомобиля. На некоторых современных моделях автомобилей аккумуляторных батарей может быть несколько, одинешенек аккумулятор располагается спереди под капотом, другой, небольшой вспомогательный, может быть в багажнике. Интересно, что на одних и тех же моделях в разных комплектациях аккумуляторы также могут быть в разных местах. К примеру, у Mercedes-Benz W124 с дизельным 2.5 литровым мотором АКБ располагается под капотом, тогда будто у этой же модели, однако с другими двигателями, аккумулятор ставился в багажник.
Однако на этом некоторые автопроизводители не останавливаются. На некоторых моделях Крайслер АКБ можно заметить перед левым передним колесом (!) Для доступа к батарее нужно вывинтить колеса максимально влево, в колесной арке вы обнаружите съемную панель, за которой скрывается АКБ.
ПЯТЬ ШТУК ФОТОПРИМЕРОВ
Эта информация вам пригодится
Дочитали до конца? Будто прошло первое виртуальное знакомство с автомобилем? Думаете все весьма сложно и непонятно? Не беспокойтесь, все с этого начинали. Изучение темы и практика дадут свои положительные плоды. Вы научитесь самостоятельно обслуживать собственный автомобиль. Сначала это будет попросту проверка уровня жидкостей, инспекция общего состояния двигателя и его агрегатов. Вы научитесь определять течи, состояние шлангов, простейшие технические поломки, к примеру незатянутые клеммы АКБ или ослабшие хомуты. Дальше больше и в итоге глазом не успеете моргнуть, будто научитесь самостоятельно менять масло в двигателе, коробке и заменять тормозные колодки. Кто знает, может обслуживать автомашина вам так понравится, что вы научитесь перебирать двигатель и подвеску? Все в ваших руках!
А до тех пор, если кушать интерес, начинайте штудировать эксплуатационные инструкции, читайте форумы и попросите опытного товарища показать вам основы обслуживания на примере вашего автомобиля.
Помните, что необходимо регулярно испытывать уровень технических жидкостей: моторное масло, гидроусилитель рулевого управления, при необходимости инспектировать степень масла в КПП. Не забываете посматривать и за температурой охлаждающей жидкости, двигатели крайне не любят перегрева. Следите за правильным давлением в шинах, сход развалом (неплохо проверять схождение-развал один в полгода) и зарядкой аккумулятора (в идеале меняйте аккумулятор на новоиспеченный раз в три года). При замене АКБ, вначале снимается отрицательная клемма, затем положительная. Ставятся клеммы аналогично, вначале плюс к плюсу, потом минус к минусу.
Заведите журнал, в какой будут вноситься все проведенные работы по машине. Отмечайте при каком пробеге они были выполнены. Ведь лишь при регулярном правильном обслуживании ваш автомашина прослужит дольше и будет приносить вам отрада, а не разочарование от внезапных поломок.
Удачи на дорогах!
Информационное издание: Новости гаи, дтп, штрафы пдд, ГИБДД, Испытание ПДД онлайн. Техосмотр
sovavto.org
информация для начинающих водителей — Авто блог
Мат. часть для новичков, что находится под капотом автомобиля?
Для тех, кто желает начать самостоятельно обслуживать собственный автомобиль, и для тех, кому легко весьма интересно увеличить собственный кругозор, жизненно нужно начать знакомство с технологиями и внутренностями автомобиля с изучения того, что находится у него под капотом. В сегодняшней лекции мы ознакомим вас с двумя типами двигателей иномарок. Первый мотор возможно было довольно часто встретить в машинах из америки.
Второй тип распространился в мире и в 90, 00-х годах стал достаточно популярным типом двигателя, что в полной мере вероятно установлен на вашем автомобиле.
Сходу желаем подчернуть, что информация с которой вы тут ознакомитесь носит характер, поскольку любой двигатель, кроме того одного количества, типа и однообразного технологического уровня сугубо личен и иногда может существенно различаться в технологическом замысле от вторых силовых агрегатов.
Что такое масляный щуп двигателя и где он расположен, как возможно проверит масло в коробке передач, что такое радиатор, как с ним обращаться и где его возможно найти в подкапотном пространстве. В общем, вся та информация, без знания которой любой автовладелец просто не может носить звание автолюбитель.
Исходя из этого, если вы в курсе, всех перечисленных выше терминов, имеете возможность пропустить данную статью и перейти к чтению другого материала:
Безопасность при ремонте автомобиля
Управление: Как открутить старый болт?
Как убрать царапины на машине
40 способов необыкновенного применения WD-40
Как поменять изношенные резиновые втулки в подвеске автомобиля
Как убрать вмятину на бампере
Как обманывают при ремонте автомобиля в автосервисахКак верно мыть машину
Как поменять масло в автомобиле?
Управление по зимней эксплуатации автомобиля
Ну а если вы лишь погрузились в мир машин, хотим вам приятного чтения и сохраняем надежду, что вы откроете для себя что-то новое.
Новые открытия под капотом
Меры безопастности при работе в подкапотном пространстве. Вы, возможно, понимаете, что автомобиль есть средством повышенной опасности на дороге. Таковым он остается и в гараже либо на стоянке.
В машине сосредоточено огромное множество разных технических устройств, каковые способны причинить человеку, залезшему вовнутрь, настоящие физические травмы.
Обо всех мерах и опасностях предосторожности при работе в подкапотном пространстве мы детально писали в статье: «Безопасность при ремонте автомобиля». Как избежать поражения электрическим током, как защититься от ядовитых технических жидкостей и не взять механических травм на протяжении проведения техобслуживания собственного любимого авто, обо всем этом вы имеете возможность прочесть в данной увлекательной статье.
Обрисованные в ней меры безопастности по большей части подходят для глубокого ремонта автомобили. В отечественном же случае визуального изучения подкапотного пространства м поверхностной ревизии состояния механических частей, стоит придерживаться нескольких несложных руководств.
1. Каждые манипуляции под капотом, проверка уровня масла, тормозной жидкости, износа приводных ремней и без того потом, В обязательном порядке должны проводиться при Отключённом двигателе! Единственное исключение из правил, проверка уровня масла в коробке переключения передач. На некоторых моделях автомобиля производителем рекомендуется проводить диагностику уровня на трудящемся двигателе.
Об этом мы поведаем чуть ниже.
2. Избегайте контакта с высоковольтными проводами. В случае если это есть необходимым условием проведения инспекции под капотом (проверка состояния изоляции проводов), сперва отсоедините отрицательный кабель от аккумуляторной батареи (обозначен знаком «-»).
3. Кроме этого при работе под капотом не одевайте свободную одежду. А дамам с долгими волосами мы рекомендуем собрать волосы в пучок, дабы не испачкать их об элементы двигателя в автомобиле.
Какой тип двигателя находится под капотом вашего автомобиля?
Автомобильный двигатель- это устройство преобразующее энергию в механическую работу, которая приводит машину в перемещение. Не обращая внимания на все многообразие типов моторов и видов топлива, главное распространение взяли силовые агрегаты, трудящиеся на дизельном топливе и бензине. На примере этих ДВС мы и продемонстрируем устройство моторов.
ДВС возможно поделить на два типа. Одни двигатели находятся продольно, другими словами цилиндры расположены на протяжении центральной оси автомобиля.
Другие моторы расположены поперечно, цилиндры в них идут на протяжении полуосей колес, слева направо.
Со своей стороны, типы двигателей значительно чаще разделяются на рядные и V-образные. Количество цилиндров может варьироваться от 4- до 12 цилиндров. Схематически V-образный мотор выглядит следующим образом:
Приступим к визуальному изучению подкапотного пространства автомобиля с продольным размещением мотора.
V-образный 8-ми цилиндровый мотор, с двумя последовательностями цилиндров, разваленных по правую и левую сторону от центральной оси двигателя, по четыре цилиндра с каждой стороны. Из этого обозначение «V». Поршни при помощи шатунов крепятся к коленчатому валу, на что уходит крутящий момент при рабочем ходе поршней.
Американсий 454-й двигатель, котоырй мы забрали для примера,- это большой, объемный мотор, литраж которого образовывает 7.4 литра. Такие гиганты на данный момент фактически не создают кроме того на родине в Соединенных Штатах. Однако на данный мотор весьма интересно взглянуть в образовательных целях.
Смотрите кроме этого: ДВС это прошлое либо будущее?
От своих V-образных и рядных собратьев из Европы он отличается только наличием устаревшей карбюраторной совокупности, воздушным фильтром в верхней части силового агрегата, №5 в таблице (такие же «кастрюли» возможно найти под капотом «классики» старых автомобилей и Жигулей из Ветхого Света 80 и 90-х годов) и расточительным количеством. В остальном схематика, размещение системы мотора и навесного оборудования схожи с современными.
На фото ниже цифрами обозначены системы и элементы двигателя, эти цифры соответствуют описанию ниже.
Хороший американский V8, 454-й мотор
1 Бачок радиатора (расширительный бачок совокупности охлаждения) |
2 Бачок гидроусилителя рулевого управления (при необходимости жидкость ГУР заливается ко мне. Просматривайте инструкцию эксплуатации автомобиля) |
3 Бачок тормозной жидкости (проверка уровня и дозалив жидкости проводится через него. Смотрите за метками на бачке, в случае если жидкость ушла ниже минимума, залейте до нужного уровня. Уровень будет указан в инструкции по эксплуатации автомобиля) |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр (железная «кастрюля» над карбюратором- это корпус воздушного фильтра. Ветхая схема. В современных инжекторных автомобилях фильтр вынесен отдельным блоком) |
6 Один из двух блоков предохранителей (второй находится в салоне автомобиля) |
| 7 Крышка радиатора (НЕ открывайте ее на тёплом двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой шланг радиатора. В случае если шланг упругий либо жёсткий, в совокупности присутствует давление, открывать крышку Запрещено!) |
| 8 Крышка двигателя маслоналивной горловины (ко мне заливается моторное масло) |
| 9 Щуп проверки моторного масла (заглушите двигатель перед проверкой уровня масла и подождите 10-15 мин.. Сейчас возможно затевать диагностику. Держите мало в пределах риско min и max) |
| 10 Компоненты совокупности кондиционирования (без знания лазить в том направлении настоятельно НЕ рекомендуется. В компрессоре закачен фреон под давлением) |
| 11 Аккумулятор |
| 12 Информационные надписи (в этих метках возможно определить данные о вашей модели автомобиля) |
| 13 Защелка капота |
| 14 Приводной ремень (приводит в перемещение шкивы двигателя) |
| 15 Генератор (производит энергию, для зарядки батареи и работы двигателя) |
| 16 Кожух вентилятора |
*Примечание. Мы применяли фотографию хорошего двигателя V8 американского производства. В вашем конкретном случае, картина под капотом может разительно различаться, в особенности на современных машинах, где двигатель возможно всецело закрыт пластиковой крышкой.
Примеры двигателей продольного размещения:
BMW M3
Volkswagen Touareg
Range Rover Спорт
Проверка уровня масла в коробке переключения передач
Вариант №1 Масляный щуп коробки передач. В большинстве случаев в переднеприводных машинах трансмиссионный щуп расположен слева по ходу перемещения, измеряет уровень масла в (А)КПП.
Для проверки уровня трансмиссионного масла поставьте автомобиль на ровную поверхность, переключите автоматическую КПП в режим «P» (Паркинг), заглушите двигатель. Удостоверьтесь в надежности уровень, вытянув щуп из гнезда.
Большая часть эксплуатационных руководств рекомендуют проводить диагностику на прогретом автомобиле. Кое-какие производители машин кроме того настаивают на проверке уровня трансмиссионки при трудящемся двигателе. Уровень масла должен быть между отметками min и max*.
*Дабы правильнее выяснить уровень, эксперты рекомендуют проводить диагностику пара раз в промежутке нескольких суток. Два- три раза, в течение трех- четырех дней.
При недостаче масла, срочно обратитесь к специаластам.
Вариант №2 В случае если щупа нет, то уровень масла в коробке возможно проверить лишь через контрольную пробку. Начинающему механику эту процедуру делать не следует. Доверьтесь специалистам на станции техобслуживания (СТО).
Сейчас давайте посмотрим под капот автомобиля с поперечным размещением мотора.
На примере представлен силовой агрегат 1996 года выпуска. Количество 2.5 литра, шесть цилиндров, рядное размещение, 24 клапана, это указывает, что в двигателе употребляется два клапана на впуск и на выпуск на любой из шести цилиндров. Приводные ремни расположены справой стороны по ходу перемещения.
2.5 л, 6 цилиндров, 24 клапана
1 Бачок радиатора |
2 Бачок гидроусилителя рулевого управления |
3 Бачок тормозной жидкости |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр |
| 6 Один из двух блоков предохранителей |
| 7 Крышка радиатора (НЕ открывайте ее на тёплом двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой шланг радиатора. В случае если шланг упругий либо жёсткий, в совокупности присутствует давление, открывать крышку Запрещено!) |
| 8 Крышка двигателя маслоналивной горловины |
| 9 Щуп проверки моторного масла |
| 10 Компоненты совокупности кондиционирования (Фреон. Опасность! Давление. Предоставьте обслуживание специалистам) |
| 11 Бачок омывающей жидкости лобового стекла |
| 12 Информационные метки (информация о типах свечей зажигания, совокупности кондиционирования и др. совокупностей вашей модели авто) |
| 13 Защелка капота |
| 14 Доступ к амортизаторам |
Внимательные читатели вероятно увидели, что в подкапотном пространстве отсутствует АКБ (аккумуляторная батарея) и это чистая действительно, ее тут нет. Она находится в салоне автомобиля. Довольно нераспространенная практика, но об этом стоит знать.
Внезапно вам нужно будет менять аккумулятор, а вы его отыскать не имеете возможность?
Самые популярные места установки АКБ- багажник и под задним сидением автомобиля. На некоторых современных моделях машин, аккумуляторных батарей возможно пара, один аккумулятор находится спереди под капотом, второй, маленький вспомогательный, может пребывать в багажнике. Примечательно, что на одних и тех же моделях в различных комплектациях аккумуляторная батареи также будут пребывать в различных местах.
К примеру, у Mercedes-Benz W124 с дизельным 2.5 литровым мотором, АКБ находится под капотом, в то время как у данной же модели, но с другими двигателями, аккумулятор ставился в багажник.
Но на этом производители машин не останавливаются. На некоторых моделях Крайслер, АКБ возможно найти перед левым передним колесом (!) Для доступа к батарее необходимо вывернуть колеса максимально влево, в колесной арке вы найдёте съемную панель, за которой прячется АКБ.
Эта информация вам понадобится
Дочитали до конца? Как прошло первое виртуальное знакомство с автомобилем? Думаете все весьма сложно и неясно? Не волнуйтесь, все с этого начинали. практика и Изучение темы дадут собственные хорошие плоды.
Вы обучитесь самостоятельно обслуживать собственный автомобиль. Сперва это не составит большого труда проверка уровня жидкостей, инспекция неспециализированного его агрегатов и состояния двигателя. Вы обучитесь определять течи, состояние шлангов, несложные технические поломки, к примеру незатянутые клеммы АКБ либо ослабшие хомуты. Дальше больше и в итоге глазом не успеете моргнуть, как обучитесь самостоятельно поменять масло в двигателе, коробке и заменять тормозные колодки.
Кто знает, может обслуживать автомобиль вам так понравится, что вы обучитесь выбирать двигатель и подвеску? Все в ваших руках!
Смотрите кроме этого: Главные рекомендации: Как эксплуатировать автомобильный аккумулятор
А до тех пор, в случае если имеется интерес, начинайте штудировать эксплуатационные руководства, просматривайте форумы и попросите умелого товарища продемонстрировать вам базы обслуживания на примере вашего автомобиля.
Не забывайте, что нужно систематично контролировать уровень технических жидкостей: моторное масло, гидроусилитель рулевого управления, при необходимости инспектировать уровень масла в КПП. Помните посматривать и за температурой охлаждающей жидкости, двигатели очень не обожают перегрева. Смотрите за верным давлением в шинах, сход развалом (нужно контролировать схождение-развал раз в полгода) и зарядкой аккумулятора (в совершенстве поменяйте аккумулятор на новый раз в три года).
Совет: При замене АКБ, сперва снимается отрицательная клемма, после этого хорошая. Ставятся клеммы подобно, сперва плюс к плюсу, позже минус к минусу.
Заведите издание, в который будут вноситься все проведенные работы по машине. Отмечайте при каком пробеге они были выполнены. Так как лишь при регулярном верном обслуживании ваш автомобиль прослужит продолжительнее и будет приносить вам радость, а не разочарование от неожиданных поломок.
Удачи на дорогах!
10 советов для начинающих водителей
Темы которые будут Вам интересны:
Мат. часть для новичков, что находится под капотом автомобиля?
Для тех, кто хочет начать самостоятельно обслуживать свой автомобиль, а также для тех, кому просто интересно расширить свой кругозор, жизненно необходимо начать знакомство с внутренностями и технологиями автомобиля с изучения того, что находится у него под капотом. В сегодняшней лекции мы ознакомим вас с двумя типами двигателей иномарок. Первый мотор можно было часто встретить в автомобилях из США. Второй тип распространился по всему миру и в 90, 00-х годах стал достаточно популярным типом двигателя, который вполне возможно установлен на вашем автомобиле.
Сразу хотим отметить, что информация с которой вы здесь ознакомитесь носит общий характер, ведь каждый двигатель, даже одного объёма, типа и одинакового технологического уровня сугубо индивидуален и порой может значительно отличаться в технологическом плане от других силовых агрегатов.
Что такое масляный щуп двигателя и где он расположен, как можно проверит масло в коробке передач, что такое радиатор, как с ним обращаться и где его можно обнаружить в подкапотном пространстве. В общем, вся та информация, без знания которой любой автовладелец просто не может носить звание «автомобилист».
Поэтому, если вы в курсе, всех вышеперечисленных терминов, можете пропустить данную статью и перейти к чтению другого материала:
Безопасность при ремонте автомобиля
Руководство: Как открутить ржавый болт?
Как убрать царапины на машине
40 способов необычного использования WD-40
Как поменять изношенные резиновые втулки в подвеске автомобиля
Как убрать вмятину на бампере
Как обманывают при ремонте автомобиля в автосервисахКак правильно мыть машину
Как поменять масло в автомобиле?
Руководство по зимней эксплуатации автомобиля
Ну а если вы только погрузились в мир автомобилей, желаем вам приятного чтения и надеемся, что вы откроете для себя что-то новое.
Новые открытия под капотом
Меры предосторожности при работе в подкапотном пространстве. Вы, наверное, знаете, что автомобиль является средством повышенной опасности на дороге. Таковым он остается и в гараже или на стоянке. В машине сосредоточено огромное множество различных технических устройств, которые способны причинить человеку, залезшему внутрь, реальные физические травмы.
Обо всех опасностях и мерах предосторожности при работе в подкапотном пространстве мы подробно писали в статье: «Безопасность при ремонте автомобиля». Как избежать поражения электрическим током, как защититься от ядовитых технических жидкостей и не получить механических травм во время проведения технического обслуживания своего любимого авто, обо всем этом вы можете прочитать в этой увлекательной статье.
Описанные в ней меры предосторожности в основном подходят для глубокого ремонта машины. В нашем же случае визуального изучения подкапотного пространства м поверхностной ревизии состояния механических частей, стоит придерживаться нескольких простых инструкций.
1. Любые манипуляции под капотом, проверка уровня масла, тормозной жидкости, износа приводных ремней и так далее, ОБЯЗАТЕЛЬНО должны проводиться при ВЫКЛЮЧЕННОМ двигателе! Единственное исключение из правил, проверка уровня масла в коробке переключения передач. На некоторых моделях автомобиля производителем рекомендуется проводить проверку уровня на работающем двигателе. Об этом мы расскажем чуть ниже.
2. Избегайте контакта с высоковольтными проводами. Если это является обязательным условием проведения инспекции под капотом (проверка состояния изоляции проводов), сначала отсоедините отрицательный кабель от аккумуляторной батареи (обозначен знаком «-»).
3. Также при работе под капотом не одевайте свободную одежду. А женщинам с длинными волосами мы советуем собрать волосы в пучок, чтобы не испачкать их об элементы двигателя в автомобиле.
Какой тип двигателя находится под капотом вашего автомобиля?
Автомобильный двигатель- это устройство преобразующее энергию в механическую работу, которая приводит машину в движение. Несмотря на все многообразие видов топлива и типов моторов, основное распространение получили силовые агрегаты, работающие на бензине и дизельном топливе. На примере этих ДВС мы и покажем устройство моторов.
ДВС можно разделить на два типа. Одни двигатели располагаются продольно, то есть цилиндры расположены вдоль центральной оси автомобиля.
Другие моторы расположены поперечно, цилиндры в них идут вдоль полуосей колес, слева направо.
В свою очередь, типы двигателей чаще всего разделяются на рядные и V-образные. Количество цилиндров может варьироваться от 4- до 12 цилиндров. Схематически V-образный мотор выглядит следующим образом:
Приступим к визуальному изучению подкапотного пространства автомобиля с продольным расположением мотора.
V-образный 8-ми цилиндровый мотор, с двумя рядами цилиндров, разваленных по правую и левую сторону от центральной оси двигателя, по четыре цилиндра с каждой стороны. Отсюда обозначение «V». Поршни при помощи шатунов крепятся к коленчатому валу, на который уходит крутящий момент при рабочем ходе поршней. Американсий 454-й двигатель, котоырй мы взяли для примера,- это большой, объемный мотор, литраж которого составляет 7.4 литра. Такие гиганты сейчас практически не производят даже на родине в США. Тем не менее на этот мотор интересно посмотреть в образовательных целях.
От своих V-образных и рядных собратьев из Европы он отличается лишь наличием устаревшей карбюраторной системы, воздушным фильтром в верхней части силового агрегата, №5 в таблице (такие же «кастрюли» можно обнаружить под капотом «классики» Жигулей и старых автомобилей из Старого Света 80 и 90-х годов) и расточительным объемом. В остальном схематика, расположение навесного оборудования и системы мотора схожи с современными.
На фото ниже цифрами обозначены элементы и системы двигателя, эти цифры соответствуют описанию ниже.
Классический американский V8, 454-й мотор
1 Бачок радиатора (расширительный бачок системы охлаждения) |
2 Бачок гидроусилителя рулевого управления (при необходимости жидкость ГУР заливается сюда. Читайте инструкцию эксплуатации автомобиля) |
3 Бачок тормозной жидкости (проверка уровня и дозалив жидкости проводится через него. Следите за метками на бачке, если жидкость ушла ниже минимума, залейте до необходимого уровня. Уровень будет указан в инструкции по эксплуатации автомобиля) |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр (металлическая «кастрюля» над карбюратором- это корпус воздушного фильтра. Старая схема. В современных инжекторных машинах фильтр вынесен отдельным блоком) |
6 Один из двух блоков предохранителей (второй находится в салоне автомобиля) |
| 7 Крышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой шланг радиатора. Если шланг упругий или твердый, в системе присутствует давление, открывать крышку НЕЛЬЗЯ!) |
| 8 Крышка двигателя маслоналивной горловины (сюда заливается моторное масло) |
| 9 Щуп проверки моторного масла (заглушите двигатель перед проверкой уровня масла и подождите 10-15 минут. Теперь можно начинать проверку. Держите мало в пределах риско min и max) |
| 10 Компоненты системы кондиционирования (без знания лазить туда настоятельно НЕ рекомендуется. В компрессоре закачен фреон под давлением) |
| 11 Аккумулятор |
| 12 Информационные надписи (в этих метках можно узнать информацию о вашей модели автомобиля) |
| 13 Защелка капота |
| 14 Приводной ремень (приводит в движение шкивы двигателя) |
| 15 Генератор (вырабатывает энергию, для работы двигателя и зарядки батареи) |
| 16 Кожух вентилятора |
*Примечание. Мы использовали фотографию классического двигателя V8 американского производства. В вашем конкретном случае, картина под капотом может разительно отличаться, особенно на современных автомобилях, где двигатель может быть полностью закрыт пластиковой крышкой.
Примеры двигателей продольного расположения:
BMW M3
Volkswagen Touareg
Range Rover Sport
Проверка уровня масла в коробке переключения передач
Вариант №1 Масляный щуп коробки передач. Обычно в переднеприводных автомобилях трансмиссионный щуп расположен слева по ходу движения, измеряет уровень масла в (А)КПП.
Для проверки уровня трансмиссионного масла поставьте автомобиль на ровную поверхность, переключите автоматическую КПП в режим «P» (Паркинг), заглушите двигатель. Проверьте уровень, вытянув щуп из гнезда.
Большинство эксплуатационных инструкций советуют проводить проверку на прогретом автомобиле. Некоторые автопроизводители даже настаивают на проверке уровня трансмиссионки при работающем двигателе. Уровень масла должен быть между отметками min и max*.
*Чтобы точнее определить уровень, специалисты советуют проводить проверку несколько раз в интервале нескольких дней. Два- три раза, в течение трех- четырех дней.
При недостаче масла, немедленно обратитесь к специаластам.
Вариант №2 Если щупа нет, то уровень масла в коробке можно проверить только через контрольную пробку. Начинающему механику эту процедуру делать не стоит. Доверьтесь профессионалам на станции технического обслуживания (СТО).
Теперь давайте взглянем под капот автомобиля с поперечным расположением мотора.
На примере представлен силовой агрегат 1996 года выпуска. Объем 2.5 литра, шесть цилиндров, рядное расположение, 24 клапана, это означает, что в двигателе используется два клапана на впуск и на выпуск на каждый из шести цилиндров. Приводные ремни расположены справой стороны по ходу движения.
2.5 л, 6 цилиндров, 24 клапана
1 Бачок радиатора |
2 Бачок гидроусилителя рулевого управления |
3 Бачок тормозной жидкости |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр |
| 6 Один из двух блоков предохранителей |
| 7 Крышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой шланг радиатора. Если шланг упругий или твердый, в системе присутствует давление, открывать крышку НЕЛЬЗЯ!) |
| 8 Крышка двигателя маслоналивной горловины |
| 9 Щуп проверки моторного масла |
| 10 Компоненты системы кондиционирования (Фреон. Опасность! Давление. Предоставьте обслуживание профессионалам) |
| 11 Бачок омывающей жидкости лобового стекла |
| 12 Информационные метки (информация о типах свечей зажигания, системы кондиционирования и др. систем вашей модели авто) |
| 13 Защелка капота |
| 14 Доступ к амортизаторам |
Внимательные читатели возможно заметили, что в подкапотном пространстве отсутствует АКБ (аккумуляторная батарея) и это чистая правда, ее здесь нет. Она находится в салоне автомобиля. Относительно нераспространенная практика, но об этом стоит знать. Вдруг вам придется менять аккумулятор, а вы его найти не можете?
Самые распространенные места установки АКБ- багажник и под задним сидением автомобиля. На некоторых современных моделях автомобилей, аккумуляторных батарей может быть несколько, один аккумулятор располагается спереди под капотом, второй, небольшой вспомогательный, может находиться в багажнике. Интересно, что на одних и тех же моделях в разных комплектациях аккумуляторы также могут находиться в разных местах. К примеру, у Mercedes-Benz W124 с дизельным 2.5 литровым мотором, АКБ располагается под капотом, тогда как у этой же модели, но с другими двигателями, аккумулятор ставился в багажник.
Но на этом автопроизводители не останавливаются. На некоторых моделях Крайслер, АКБ можно обнаружить перед левым передним колесом (!) Для доступа к батарее нужно вывернуть колеса максимально влево, в колесной арке вы обнаружите съемную панель, за которой скрывается АКБ.
Эта информация вам пригодится
Дочитали до конца? Как прошло первое виртуальное знакомство с автомобилем? Думаете все очень сложно и непонятно? Не беспокойтесь, все с этого начинали. Изучение темы и практика дадут свои положительные плоды. Вы научитесь самостоятельно обслуживать свой автомобиль. Сначала это будет просто проверка уровня жидкостей, инспекция общего состояния двигателя и его агрегатов. Вы научитесь определять течи, состояние шлангов, простейшие технические поломки, к примеру незатянутые клеммы АКБ или ослабшие хомуты. Дальше больше и в итоге глазом не успеете моргнуть, как научитесь самостоятельно менять масло в двигателе, коробке и заменять тормозные колодки. Кто знает, может обслуживать автомобиль вам так понравится, что вы научитесь перебирать двигатель и подвеску? Все в ваших руках!
А до тех пор, если есть интерес, начинайте штудировать эксплуатационные инструкции, читайте форумы и попросите опытного товарища показать вам основы обслуживания на примере вашего автомобиля.
Помните, что необходимо регулярно проверять уровень технических жидкостей: моторное масло, гидроусилитель рулевого управления, при необходимости инспектировать уровень масла в КПП. Не забывайте посматривать и за температурой охлаждающей жидкости, двигатели крайне не любят перегрева. Следите за правильным давлением в шинах, сход развалом (желательно проверять схождение-развал раз в полгода) и зарядкой аккумулятора (в идеале меняйте аккумулятор на новый раз в три года).
Совет: При замене АКБ, сначала снимается отрицательная клемма, затем положительная. Ставятся клеммы аналогично, сначала плюс к плюсу, потом минус к минусу.
Заведите журнал, в который будут вноситься все проведенные работы по машине. Отмечайте при каком пробеге они были выполнены. Ведь только при регулярном правильном обслуживании ваш автомобиль прослужит дольше и будет приносить вам радость, а не разочарование от внезапных поломок.
Удачи на дорогах!
Источник
Что под капотом
Что под капотом? (для «чайников»)
Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.
1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.
Теперь о главном.
1. Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею. Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.
2. Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).
3. Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).
4. Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.
5. Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.
6. Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.
7. Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).
8. Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.
9. Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.
10. Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.
11. Двигатель – служит для приведения автомобиля в движение.
12. Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.
13. Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе. Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.
14. Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.
Что находится под капотом автомобиля?
Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной.
1.блок колодки жгута проводов. 2.опора амортизаторной стойки. 3.воздушный фильтр. 4.двигатель. 5.впускной коллектор. 6.бачок главного тормозного цилиндра и гидропривода сцепления. 7.расширительный бачок системы охлаждения двигателя. 8.бачок гидравлического рулевого усилителя. 9.аккумуляторная батарея, 10.бачок омывателя ветрового стекла. 11.блок электрических реле и предохранителей, 12.опора амортизаторной стойки.Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.
- Аккумулятор – предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею. Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.
- Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).
- Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).
- Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.
- Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.
- Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.
- Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).
- Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.
- Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.
- Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.
- Двигатель – служит для приведения автомобиля в движение.
- Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.
- Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе. Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.
- Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.
Что находится под капотом? — DRIVE2
Что находится под капотом? Много людей в нашей стране имеют автомобили. Но не все учились на автомеханика, и часто бывает ситуация, когда человек покупает автомобиль, не понимая, из каких деталей он состоит, и какие функции эти детали выполняют. Конечно, когда автомобиль в исправном состоянии, и хорошо едет вопросы к тому, что приводит в движение автомобиль, и как он работает во время езды, мало интересуют. Но когда, что-то ломается, то тогда нужны уже знания склада автомобиля, хотя бы для того, чтобы знать, что примерно могло поломаться. По этому, каждому нужно знать хотя бы приблизительной склад автомобиля. В статье будет рассмотрено, что находится под Много людей в нашей стране имеют автомобили. Но не все учились на автомеханика, и часто бывает ситуация, когда человек покупает автомобиль, не понимая, из каких деталей он состоит, и какие функции эти детали выполняют. Конечно, когда автомобиль в исправном состоянии, и хорошо едет вопросы к тому, что приводит в движение автомобиль, и как он работает во время езды, мало интересуют. Но когда, что-то ломается, то тогда нужны уже знания склада автомобиля, хотя бы для того, чтобы знать, что примерно могло поломаться. По этому, каждому нужно знать хотя бы приблизительной склад автомобиля. В статье будет рассмотрено, что находится под капотом Итак, перечислим все части, находящиеся под капотом машины. Этими частями есть двигатель, радиатор, аккумулятор, воздушный фильтр, трамблер, бензонасос, расширительный бачок, бачок омывателя лобового стекла, бачки с тормозной жидкостью и жидкостью для сцепления, реле и монтажный блок.Расположение двигателя
Начнем с двигателя. Он как всегда находится посередине. Именно благодаря двигателю ваш автомобиль может двигаться. Основой любого двигателя является цилиндр. Его еще называют двигателем внутреннего сгорания. Принцип действия цилиндра состоит в том, что в специальных камерах под давлением зажигается бензиновая или дизельная смесь. В результате происходит взрыв небольшой силы, который приводит в движение поршни цилиндра, и они крутят специальный вал, который передает через механизм трансмиссии обороты на колеса. В результате ваш автомобиль может сдвинуться с места. Если подробнее рассматривать цилиндр, то это очень сложный механизм с более чем шестьюдесятью движущимися частями. Все остальные детали, находящиеся под капотом автомобиля, или помогают работе самого двигателя, или создают механизм управления движением авто и комфортом авто.
Аккумулятор, радиатор и воздушный фильтр
Далее рассмотрим другие детали. Начнем с аккумулятора. Он обеспечивает подачу электроэнергии в автомобиле во время стоянки и при запуске двигателя. Далее, когда двигатель работает, за подачу электроэнергии отвечает генератор, который использует обороты двигателя для создания электроэнергии. Также генератор может подзаряжать аккумулятор.
Необходимой составляющей автомобиля является радиатор. Его назначение обеспечивать охлаждение цилиндра. Радиатор в сочетании с цилиндром образует большой круг, по которому движется вода или антифриз. Горячая вода из двигателя подается к радиатору, где и уменьшает свою температуру, и с низкой температурой подается снова к цилиндру.
В авто под капотом важным элементом является воздушный фильтр. Он находится сверху на двигателе. Отвечает за очистку воздуха, подаваемого в карбюратор, где воздух перемешивается с горючим и далее подается в камеры сгорания. От того, насколько качественно фильтр очищает воздух, зависит качество работы двигателя, а в результате и тяга самого автомобиля.
Расположение других механизмов
Сложным в своем понимании есть такой элемент как трамблер. Он отвечает за подачу высокого тока в свечи возгорания. Свечи одним концом находятся в камере сгорания и подают искру, что и вызывает сгорания. Кроме подачи высокого давления трамблер еще и распределяет последовательность подачи тока на свечи.
В расширительном бачке находится охлаждающая жидкость в небольшом количестве, и предназначена для компенсации постоянно переменной жидкости в охладительной системе двигателя.Есть еще такие детали под капотом, как бензонасос и реле. Бензонасос подает топливо из бака в карбюратор. На этом его функция заканчивается. Что касается реле, то оно предназначено для первичного запуска двигателя. Именно оно задает первый оборот в двигателе. Представляет собой небольшой электрический двигатель.
В бачке для отмывания лобового стекла находится жидкость, предназначенная для мытья вашего лобового стекла. Эта жидкость подается в жиклера, которые и осуществляют мытье лобового стекла. Для того чтобы обеспечить подачу этой жидкости, используется электронасос.
Под капотом размещен также монтажный блок. Там в свою очередь разместили предохранители, предназначенные для защиты автомобиля от короткого замыкания в электропроводке. Также в монтажном блоке размещено и реле для подачи звукового сигнала и реле для управления величиной напряжения при регулировании света фар.
Что находится под капотом вашего автомобиля: Информация для начинающих водителей
Для тех, кто хочет приступить самостоятельно обслуживать свой автомашина, а также для тех, кому попросту интересно расширить свой горизонт, жизненно необходимо начать знакомство с внутренностями и технологиями автомобиля с изучения того, что находится у него под капотом. В сегодняшней лекции мы ознакомим вас с двумя типами двигателей иномарок. Первоначальный мотор можно было нередко встретить в автомобилях из США. Другой тип распространился по всему миру и в 90, 00-х годах стал довольно популярным типом двигателя, какой вполне возможно установлен на вашем автомобиле.
Разом хотим отметить, что информация с которой вы тут ознакомитесь носит общий нрав, ведь каждый двигатель, даже одного объёма, типа и одинакового технологического уровня сугубо индивидуален и порой может гораздо отличаться в технологическом плане от других силовых агрегатов.
Что такое масляный щуп двигателя и где он расположен, будто можно проверит масло в коробке передач, что такое радиатор, будто с ним обращаться и где его можно заметить в подкапотном пространстве. В общем, вся та информация, без познания которой любой автовладелец попросту не может носить звание «автомобилист».
Потому, если вы в курсе, всех вышеперечисленных терминов, можете проглядеть данную статью и перейти к чтению другого материала:
Безопасность при ремонте автомобиля
Руководство: Будто открутить ржавый болт?
Будто убрать царапины на машине
40 способов необычного использования WD-40
Будто поменять изношенные резиновые втулки в подвеске автомобиля
Будто убрать вмятину на бампере
Будто обманывают при ремонте автомобиля в автосервисахБудто правильно мыть машину
Будто поменять масло в автомобиле?
Руководство по зимней эксплуатации автомобиля
Ну-ка а если вы только погрузились в мир автомобилей, желаем вам приятного чтения и надеемся, что вы откроете для себя что-то новое.
Новые открытия под капотом
Меры предосторожности при работе в подкапотном пространстве. Вы, наверное, знаете, что автомобиль является средством повышенной опасности на дороге. Таковым он остается и в гараже или на стоянке. В машине сосредоточено огромное масса различных технических устройств, которые способны причинить человеку, залезшему вовнутрь, реальные физические травмы.
Обо всех опасностях и мерах предосторожности при работе в подкапотном пространстве мы подробно писали в статье: «Безопасность при ремонте автомобиля». Будто избежать поражения электрическим током, будто защититься от ядовитых технических жидкостей и не получить механических травм во пора проведения технического обслуживания своего любимого авто, обо всем этом вы можете прочесть в этой увлекательной статье.
Описанные в ней меры предосторожности в основном подходят для глубокого ремонта машины. В нашем же случае визуального изучения подкапотного пространства м поверхностной ревизии состояния механических частей, стоит держаться нескольких простых инструкций.
1. Любые манипуляции под капотом, проверка уровня масла, тормозной жидкости, износа приводных ремней и этак далее, ОБЯЗАТЕЛЬНО должны проводиться при ВЫКЛЮЧЕННОМ двигателе! Единственное исключение из правил, проверка уровня масла в коробке переключения передач. На некоторых моделях автомобиля производителем рекомендуется коротать проверку уровня на работающем двигателе. Об этом мы расскажем чуть ниже.
2. Избегайте контакта с высоковольтными проводами. Если это является обязательным условием проведения инспекции под капотом (проверка состояния изоляции проводов), вначале отсоедините отрицательный кабель от аккумуляторной батареи (обозначен знаком «-»).
3. Также при работе под капотом не одевайте свободную одежду. А женщинам с длинными волосами мы советуем скопить волосы в пучок, чтобы не испачкать их об элементы двигателя в автомобиле.
Какой образ двигателя находится под капотом вашего автомобиля?
Автомобильный двигатель- это конструкция преобразующее энергию в механическую работу, которая приводит машину в движение. Несмотря на все многообразие видов топлива и типов моторов, основное распространение получили силовые агрегаты, работающие на бензине и дизельном топливе. На примере этих ДВС мы и покажем конструкция моторов.
ДВС можно поделить на два типа. Одни двигатели располагаются продольно, то кушать цилиндры расположены вдоль центральной оси автомобиля.
Другие моторы расположены поперечно, цилиндры в них идут вдоль полуосей колес, слева вправо.
В свою очередь, типы двигателей чаще итого разделяются на рядные и V-образные. Число цилиндров может варьироваться от 4- до 12 цилиндров. Схематически V-образный мотор выглядит следующим образом:
Приступим к визуальному изучению подкапотного пространства автомобиля с продольным расположением мотора.
V-образный 8-ми цилиндровый мотор, с двумя рядами цилиндров, разваленных по правую и левую сторону от центральной оси двигателя, по четыре цилиндра с каждой стороны. Отсюда обозначение «V». Поршни при помощи шатунов крепятся к коленчатому валу, на какой уходит крутящий момент при рабочем ходе поршней. Американсий 454-й двигатель, котоырй мы взяли для примера, — это большенный, объемный мотор, литраж которого составляет 7.4 литра. Такие гиганты сейчас практически не производят даже на родине в США. Тем не менее на этот мотор увлекательно посмотреть в образовательных целях.
От своих V-образных и рядных собратьев из Европы он отличается лишь наличием устаревшей карбюраторной системы, воздушным фильтром в верхней части силового агрегата, №5 в таблице (такие же «кастрюли» можно заметить под капотом «классики» Жигулей и старых автомобилей из Старого Света 80 и 90-х годов) и расточительным объемом. В остальном схематика, благосклонность навесного оборудования и системы мотора схожи с современными.
На фото ниже цифрами обозначены элементы и системы двигателя, эти цифры соответствуют описанию ниже.
Классический американский V8, 454-й мотор
1 Бачок радиатора (расширительный бачок системы охлаждения) |
2 Бачок гидроусилителя рулевого управления (при необходимости жидкость ГУР заливается сюда. Читайте инструкцию эксплуатации автомобиля) |
3 Бачок тормозной жидкости (проверка уровня и дозалив жидкости проводится чрез него. Следите за метками на бачке, если жидкость ушла ниже минимума, залейте до необходимого уровня. Степень будет указан в инструкции по эксплуатации автомобиля) |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр (металлическая «кастрюля» над карбюратором- это корпус воздушного фильтра. Старая схема. В современных инжекторных машинах фильтр вынесен отдельным блоком) |
6 Одинешенек из двух блоков предохранителей (другой находится в салоне автомобиля) |
| 7 Покрышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой рукав радиатора. Если шланг тугой или твердый, в системе присутствует давление, обнаруживать крышку НЕЛЬЗЯ!) |
| 8 Крышка двигателя маслоналивной горловины (сюда заливается моторное масло) |
| 9 Щуп проверки моторного масла (заглушите двигатель перед проверкой уровня масла и подождите 10-15 минут. Сейчас можно начинать проверку. Держите немного в пределах риско min и max) |
| 10 Компоненты системы кондиционирования (без познания лазить туда настоятельно НЕ рекомендуется. В компрессоре закачен фреон под давлением) |
| 11 Аккумулятор |
| 12 Информационные надписи (в этих метках можно разузнать информацию о вашей модели автомобиля) |
| 13 Защелка капота |
| 14 Приводной ремень (приводит в движение шкивы двигателя) |
| 15 Генератор (вырабатывает энергию, для работы двигателя и зарядки батареи) |
| 16 Кожух вентилятора |
*Примечание. Мы использовали фотографию классического двигателя V8 американского производства. В вашем конкретном случае, полотно под капотом может разительно выделяться, особенно на современных автомобилях, где двигатель может быть целиком закрыт пластиковой крышкой.
Примеры двигателей продольного расположения:
BMW M3
Volkswagen Touareg
Range Rover Sport
Проверка уровня масла в коробке переключения передач
Вариант №1 Масляный щуп коробки передач. Обыкновенно в переднеприводных автомобилях трансмиссионный щуп расположен слева по ходу движения, измеряет степень масла в (А)КПП.
Для проверки уровня трансмиссионного масла поставьте автомашина на ровную поверхность, переключите автоматическую КПП в порядок «P» (Паркинг), заглушите двигатель. Проверьте степень, вытянув щуп из гнезда.
Большинство эксплуатационных инструкций советуют коротать проверку на прогретом автомобиле. Отдельный автопроизводители даже настаивают на проверке уровня трансмиссионки при работающем двигателе. Степень масла должен быть между отметками min и max*.
*Чтоб точнее определить уровень, специалисты советуют коротать проверку несколько раз в интервале нескольких дней. Два- три раза, в течение трех- четырех дней.
При недостаче масла, немедля обратитесь к специаластам.
Вариант №2 Если щупа дудки, то уровень масла в коробке можно проверить лишь через контрольную пробку. Начинающему механику эту процедуру мастерить не стоит. Доверьтесь профессионалам на станции технического обслуживания (СТО).
Сейчас давайте взглянем под капот автомобиля с поперечным расположением мотора.
На примере представлен силовой агрегат 1996 года выпуска. Объем 2.5 литра, шесть цилиндров, рядное благосклонность, 24 клапана, это означает, что в двигателе используется два клапана на впуск и на выпуск на любой из шести цилиндров. Приводные ремни расположены справой стороны по ходу движения.
2.5 л, 6 цилиндров, 24 клапана
1 Бачок радиатора |
2 Бачок гидроусилителя рулевого управления |
3 Бачок тормозной жидкости |
4 Масляный щуп трансмиссии |
5 Воздушный фильтр |
| 6 Одинешенек из двух блоков предохранителей |
| 7 Покрышка радиатора (НЕ открывайте ее на горячем двигателе! Для проверки наличия давления перед откручиванием, сожмите рукой рукав радиатора. Если шланг тугой или твердый, в системе присутствует давление, обнаруживать крышку НЕЛЬЗЯ!) |
| 8 Крышка двигателя маслоналивной горловины |
| 9 Щуп проверки моторного масла |
| 10 Компоненты системы кондиционирования (Фреон. Опасность! Давление. Предоставьте сервис профессионалам) |
| 11 Бачок омывающей жидкости лобового стекла |
| 12 Информационные метки (информация о типах свечей зажигания, системы кондиционирования и др. систем вашей модели авто) |
| 13 Защелка капота |
| 14 Доступ к амортизаторам |
Внимательные читатели возможно заметили, что в подкапотном пространстве отсутствует АКБ (аккумуляторная батарея) и это чистая истина, ее здесь нет. Она находится в салоне автомобиля. Относительно нераспространенная практика, однако об этом стоит знать. Вдруг вам придется менять аккумулятор, а вы его найти не можете?
Самые распространенные места установки АКБ- багажник и под задним сидением автомобиля. На некоторых современных моделях автомобилей аккумуляторных батарей может быть несколько, одинешенек аккумулятор располагается спереди под капотом, другой, небольшой вспомогательный, может быть в багажнике. Интересно, что на одних и тех же моделях в разных комплектациях аккумуляторы также могут быть в разных местах. К примеру, у Mercedes-Benz W124 с дизельным 2.5 литровым мотором АКБ располагается под капотом, тогда будто у этой же модели, однако с другими двигателями, аккумулятор ставился в багажник.
Однако на этом некоторые автопроизводители не останавливаются. На некоторых моделях Крайслер АКБ можно заметить перед левым передним колесом (!) Для доступа к батарее нужно вывинтить колеса максимально влево, в колесной арке вы обнаружите съемную панель, за которой скрывается АКБ.
ПЯТЬ ШТУК ФОТОПРИМЕРОВ
Эта информация вам пригодится
Дочитали до конца? Будто прошло первое виртуальное знакомство с автомобилем? Думаете все весьма сложно и непонятно? Не беспокойтесь, все с этого начинали. Изучение темы и практика дадут свои положительные плоды. Вы научитесь самостоятельно обслуживать собственный автомобиль. Сначала это будет попросту проверка уровня жидкостей, инспекция общего состояния двигателя и его агрегатов. Вы научитесь определять течи, состояние шлангов, простейшие технические поломки, к примеру незатянутые клеммы АКБ или ослабшие хомуты. Дальше больше и в итоге глазом не успеете моргнуть, будто научитесь самостоятельно менять масло в двигателе, коробке и заменять тормозные колодки. Кто знает, может обслуживать автомашина вам так понравится, что вы научитесь перебирать двигатель и подвеску? Все в ваших руках!
А до тех пор, если кушать интерес, начинайте штудировать эксплуатационные инструкции, читайте форумы и попросите опытного товарища показать вам основы обслуживания на примере вашего автомобиля.
Помните, что необходимо регулярно испытывать уровень технических жидкостей: моторное масло, гидроусилитель рулевого управления, при необходимости инспектировать степень масла в КПП. Не забываете посматривать и за температурой охлаждающей жидкости, двигатели крайне не любят перегрева. Следите за правильным давлением в шинах, сход развалом (неплохо проверять схождение-развал один в полгода) и зарядкой аккумулятора (в идеале меняйте аккумулятор на новоиспеченный раз в три года). При замене АКБ, вначале снимается отрицательная клемма, затем положительная. Ставятся клеммы аналогично, вначале плюс к плюсу, потом минус к минусу.
Заведите журнал, в какой будут вноситься все проведенные работы по машине. Отмечайте при каком пробеге они были выполнены. Ведь лишь при регулярном правильном обслуживании ваш автомашина прослужит дольше и будет приносить вам отрада, а не разочарование от внезапных поломок.
Удачи на дорогах!
Информационное издание: Новости гаи, дтп, штрафы пдд, ГИБДД, Испытание ПДД онлайн. Техосмотр
Расположение узлов и агрегатов под капотом
Расположение узлов и агрегатов в подкапотном пространстве: 1 — воздушный фильтр; 2 — верхняя опора амортизаторной стойки; 3 -кожух блока колодок жгутов проводов; 4 -генератор; 5 -дроссельный узел; 6 -впускной коллектор; 7 -клапан рециркуляции отработавших газов; 8 -электронный блок управления двигателем; 9 -топливная рампа; 10 -датчик абсолютного давления воздуха во впускном коллекторе; 11 -топливный фильтр; 12 — регулятор давления топлива; 13 -вакуумный усилитель тормозов; 14 -бачок гид роприводов тормозов и сцепления; 15 -расширительный бачок системы охлаждения; 16 -бачок гидроусилителя рулевого управления; 17 — мотор-редуктор очистителя ветрового стекла; 18 -блок реле и предохранителей; 19 -заливная горловина бачка омывателя вет рового стекла; 20 -аккумуляторная батарея; 21 -коробка передач; 22 -катушка зажигания; 23 -указатель уровня масла в двигателе; 24 -свечи зажигания; 25 -звуковой сигнал; 26 -двигатель; 27 -ресивер кондиционера
|
Page 2
| Автомобиль малого среднего класса Daewoo Sens (класс С по международной классификации), разработаный на платформе автомобиля Daewoo Nexia, начали выпускать в Корее с 1997 г. |
| Автомобиль Chevrolet Lanos / ZAZ Chance последнего поколения (Т200) начали выпускать с декабря 2004 г. на ЗАО «ЗАЗ» (Украина). Это есть ничто иное, как рестайлинговая (переработанная) версия Daewoo Sens. В результате рестайлинга на автомобиле Chevrolet Lanos / ZAZ Chance изменилась форма крышки багажника, облицовки радиатора и задних крыльев. Кроме этого изменились формы внутренних ручек и обивок боковых дверей, а также форма задних фонарей. |
| С 2006 г. началась поставка в Россию автомобилей Chevrolet Lanos / ZAZ Chance в трех комплектациях: S, SE и SX. |
| Комплектация S — базовая, с минимально необходимым уровнем оснащения, полноразмерным запасным колесом и аудиоподготовкой (динамики, антенна и вся необходимая проводка) |
| На автомобили в комплектации SE дополнительно устанавливают гидроусилитель рулевого управления и подушку безопасности водителя. |
| Комплектация SX, помимо перечисленного, включает в себя кондиционер и электроСтеклоподъёмники передних дверей. |
| На автомобили Daewoo Sens устанавливали расположенные поперек моторного отсека четырехцилиндровые бензиновые инжекторные двигатели рабочим объемом 1,3 и 1,5 л, типа SOHC (c одним распределительным валом и 8 клапанами), мощностью 63 кВт (85,7 л.с.) и 1,6 л, мощностью 84 кВт (106 л.с.), типа DOHC. |
| Автомобили Chevrolet Lanos / ZAZ Chance всех комплектаций оснащают расположенным поперек моторного отсека четырехцилиндровым бензиновым инжекторным двигателем рабочим объемом 1,5 л, типа SOHC (c одним распределительным валом и 8 клапанами), мощностью 63 кВт (85,7 л.с.) Двигатель разработан на базе двигателя G15MF (SOHC) автомобиля Daewoo Nexia рабочим объемом 1,5 л, но имеет некоторые конструктивные отличия в системах зажигания и питания. Дополнительно для снижения токсичности отработавших газов двигатель оборудован системой их рециркуляции. Для выполнения норм Евро-2 по токсичности система выпуска отработавших газов оснащена каталитическим нейтрализатором отработавших газов. |
| Автомобили Daewoo Sens выпускали с тремя типами кузовов: трех- и пятидверный хэтчбек и четырехдверный седан. Кузов автомобилей Chevrolet Lanos / ZAZ Chance типа четырехдверный седан. |
| Сиденья водителя и переднего пассажира регулируемые в продольном направлении и по наклону спинки, оснащены подголовниками. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 40:60. |
| Трансмиссия автомобилей выполнена по переднеприводной схеме с приводами передних колес разной длины. Автомобили оснащены механической пятиступенчатой коробкой передач. |
| Передняя подвеска типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полунезависимая, пружинная, с гидравлическими амортизаторами. |
| Тормозные механизмы передних колес дисковые, с плавающей скобой, задних — барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. Тормозная система оснащена вакуумным усилителем и регуляторами тормозных сил в гидроприводе. |
| Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня–рейка, на часть автомобилей устанавливают гидравлический усилитель. В ступице рулевого колеса в зависимости от комплектации может быть установлена фронтальная надувная подушка безопасности. |
| Часть выпускаемых автомобилей оборудуют стеклоподъемниками передних дверей с электроприводом. |
| Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и крайних пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень. |
| В данной книге большинство ремонтных операций по автомобилям Chevrolet/ Daewoo Sens показано на примере автомобиля Chevrolet Lanos / ZAZ Chance в наиболее полной комплектации SX. |
|
| Рис. 1.2. Габаритные размеры (мм) автомобиля daewoo Lanos с кузовом типа седан |
| Рис. 1.3. Габаритные размеры (мм) автомобиля daewoo Lanos с кузовом типа хэтчбек |
| Габаритные размеры автомобиля Chevrolet Lanos / ZAZ Chance показаны На рисунке — 1.1, Техническая характеристика приведена в табл. 1.1. |
Габаритные размеры ZAZ Lanos Pick-Up
| Таблица 1.1 Техническая характеристика автомобилей Chevrolet Lanos / Sens |
Page 3
Page 4
Page 5
Page 6
Page 7
Page 8
Page 9
Какие лампы используются на световых приборах автомобиля показано здесь.
выполните следующие операции. |
| 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи… |
|
|
|
| 7. …и выньте лампу головного света. |
|
| 8. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем. |
|
| 11. Вставьте в патрон новую лампу и установите патрон на место. |
| 12. Установите на место крышку фары. |
|
| 15. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона. |
| 16. Установите новую лампу в патрон, а патрон в блок-фару. |
указателей поворота выполните следующие операции. |
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
|
| 6. Извлеките лампу из патрона. |
| 7. Вставьте новую лампу в патрон, а патрон в корпус указателя. |
| 8. Установите боковой фонарь указателей поворота в порядке, обратном снятию. |
выполните следующие операции. |
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
|
| 7. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке. |
| 8. Установите детали в порядке, обратном снятию. |
| 9. Остальные лампы в заднем фонаре заменяют аналогично. |
выполните следующие операции. |
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
| 4. Установите новую лампу. |
| 5. Установите детали в порядке, обратном снятию. |
выполните следующие операции. |
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
| 4. Установите детали в порядке, обратном снятию. |
|
выполните следующие операции. |
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
|
выполните следующие операции. |
| 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. |
|
| 4. Вставьте новую лампу в плафон. |
| 5. Установите детали в порядке, обратном снятию. |
Page 10
Page 11
Page 12
Page 13
Page 14
Page 15
| На автомобили Chevrolet Lanos / ZAZ Chance устанавливают трехфазные генераторы переменного тока с электромагнитным возбуждением, со встроенными выпрямительным блоком и электронным регулятором напряжения. На валу генератора расположены крыльчатка вентилятора и приводной шкив. Вал установлен на подшипниках закрытого типа, не требующих дополнительной смазки в течение всего срока службы. Вал приводится во вращение от шкива коленчатого вала поликлиновым ремнем. |
Снятие и установка генератора показаны здесь
|
| На рисунке — 10.5 показана электрическая схема генератора серии CS фирмы Delco Remy (Delphi) Вывод «В+» соединен с клеммой «плюс» аккумуляторной батареи, а вывод «L» – с сигнальной лампой разряда аккумуляторной батареи. Выводы «P», «I» и «S» не используются. Вывод «P» подключен к обмотке статора и может быть соединен с тахометром. |
|
Page 16
Page 17
Проверьте выводы аккумуляторной батареи на наличие следов коррозии, а также убедитесь, что они должным образом зафиксированы. При обнаружении следов коррозии, отверните болты крепления выводов и отсоедините клеммы от аккумуляторной батареи, при этом сначала отсоедините отрицательную клемму, а затем положительную, очистите клеммы и края выводов щеткой с металлическим ворсом или ножом и наждачной бумагой. Подсоедините клеммы аккумуляторной батареи, при этом сначала подсоедините положительную клемму, а затем отрицательную, нанесите тонкий слой технического вазелина на соединения, чтобы предотвратить образование коррозии.
Корпус аккумуляторной батареи необходимо содержать в чистоте, чтобы избежать утечки тока, что может стать причиной разрядки аккумуляторной батареи со временем (особенно если автомобиль не используется). Промойте внешнюю часть корпуса в растворе пищевой соды и воды. Тщательно сполосните аккумуляторную батарею, затем высушите ее.
Проверьте поверхность корпуса на наличие трещин и замените батарею при обнаружении повреждений. При проливании кислоты на кузов или корпус аккумуляторной батареи нейтрализуйте следы электролита при помощи раствора пищевой соды и воды, тщательно высушите пораженный участок, затем подкрасьте поврежденное лакокрасочное покрытие.
Если вы не собираетесь использовать автомобиль в течение длительного промежутка времени, отсоедините клеммы от выводов аккумуляторной батареи, при этом учтите, что сначала необходимо отсоединить отрицательную клемму. Заряжайте аккумуляторную батарею каждые шесть месяцев.
Состояние аккумуляторной батареи можно определить, измерив напряжение на выводах и сравнив полученные результаты со значениями, указанными в спецификациях. Подсоедините положительную клемму к положительному выводу на аккумуляторной батарее, а отрицательную клемму — к отрицательному выводу. Если батарея полностью заряжена, напряжение должно составлять 12,65 В и более. Если напряжение упало до 12,45 В (т.е. 75% и ниже) , аккумуляторную батарею необходимо снять, отсоединив предварительно отрицательную клемму, и подзарядить батарею, как описано на этой странице.
Уровень электролита во всех банках аккумулятора должен быть на 5–10 мм выше верхней кромки сепараторов, т.е. как раз между «MIN» и «MAX» на стенке аккумулятора.
Данные для проверки заряженности аккумулятора
Возможные неисправности аккумуляторной батареи, их причины и способы устранения
Page 18
Page 19
Page 20
Page 21
Page 22
Page 23
Page 24
Page 25
Page 26
расположение основных узлов и агрегатов на автомобиле ваз 2108, ваз 2109, ваз 21099 — устройство автомобиля
скачать фото на мобильник
Содержание:- руководство технического обслуживания и ремонта автомобилей ваз 2108, 2109, 21099Раздел 1:- общие сведения об автомобилях ваз 2108, 2109, 21099
Подкапотное пространство автомобиля с карбюратором 1 — чашка стойки передней подвески; 2 — бачок омывателя; 3 — корпус воздушного фильтра; 4 — топливный насос; 5 — рулевой механизм; 6 — датчик распределителя; 7 — вакуумный усилитель тормозов; 8 — тормозной цилиндр с бачком; 9 — коммутатор системы зажигания; 10 — блок предохранителей; 11 — расширительный бачок; 12 — аккумуляторная батарея; 13 — упор капота; 14 — катушка зажигания; 15-стартер; 16 — высоковольтные провода; 17 — маслоналивная горловина; 18-двигатель; 19 — свеча зажигания; 20 — насосы омывателя
Подкапотное пространство автомобиля с системой впрыска топлива 1 — чашка стойки передней подвески; 2 — чехол ремня привода распределительного вала; 3 — рампа с форсунками; 4 — маслоналивная горловина; 5 — мотор привода стеклоочистителей; 6 — вакуумный усилитель тормозов; 7 — бачок главного тормозного цилиндра; 8 — блок предохранителей; 9 — расширительный бачок; 10 — аккумуляторная батарея; 11 — упор капота; 12 — корпус воздушного фильтра; 13 — двигатель; 14 — ресивер; 15 — свеча зажигания; 16 — бачок омывателя Вид передней части автомобиля снизу (защита двигателя снята) 1 — генератор; 2 — полуось привода колеса со ШРУСами; 3 — опора двигателя; 4-сливная пробка; 5 — масляный картер; 6 — картер сцепления; 7 — стартер; 8 — коробка передач; 9 — сливная пробка; 10 — буксирная проушина; 11 — кронштейн растяжки; 12- растяжка; 13 -стойка передней подвески; 14-тормозной цилиндр; 15 — шаровая опора; 16 -топливопровод; 17 -тягауправления коробки передач; 18 — приемная труба глушителя; 19 — стабилизатор; 20 — рычаг Вид задней части автомобиля снизу 1 — подвеска глушителя; 2 — глушитель; 3 — ниша запасного колеса; 4 — задняя балка; 5 — буксирная проушина; 6 — задний амортизатор; 7 — резонатор; 8 -топливный бак марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна!Электромобиль: Эффективный под капотом | DEKRA
Электромобиль: Эффективный под капотом
Если это был бы просто вопрос эстетики, то электронный двигатель вряд ли смог бы конкурировать с элегантностью шестицилиндрового двигателя. Поскольку он в основном состоит из компактного корпуса, магнитов, медной проволоки и вала, потенциал для грандиозного зрелища довольно ограничен. Электронные двигатели должны впечатлять своими внутренними ценностями. И у них их предостаточно.
Электродвигатели поражают своей эффективностью. Фото: Shutterstock – герр Лоффлер
“Одним из больших преимуществ электродвигателя является эффективность, с которой он преобразует электроэнергию в мощность механического привода. Особенно в условиях городского движения электродвигатель превосходит двигатель внутреннего сгорания”, — говорит Андреас Рихтер, инженер Центра компетенций DEKRA в области электромобилей. С технологической точки зрения нет причин, по которым вы не должны использовать электромобиль, чтобы, например, забрать булочки в пекарне. В отличие от двигателя внутреннего сгорания, у электромобиля нет проблем с холодным запуском и износом. Как объясняет Андреас Рихтер, двигатели электромобилей обладают очень высокой степенью эффективности, которая может превышать 90 процентов. Большая часть этой энергии используется для движения. Баланс для двигателей внутреннего сгорания намного хуже – в городе КПД может составлять менее десяти процентов, в то время как при средних и высоких нагрузках он достигает КПД в диапазоне от 25 до 40 процентов. Остальная энергия теряется в виде неиспользованного тепла.
Будь то электромобиль или стиральная машина – базовая конструкция двигателя одна и та же
Электродвигатели — это технология, которая была опробована и испытана в широком спектре применений в течение многих десятилетий. Поэтому базовая конструкция двигателя в электромобиле практически ничем не отличается от конструкции стиральной машины. В большинстве случаев используются двигатели переменного тока (AC), или, точнее, трехфазные двигатели. Это означает, что переменный ток поступает в корпус двигателя через три отдельных проводника (фазы). Внутри находятся два ключевых элемента привода, которые за счет взаимодействия электрических и магнитных сил преобразуют энергию, поступающую от батареи, в механическую энергию для приведения автомобиля в движение. Статор является неподвижной частью внутри корпуса и отвечает за мощность и эффективность. Ротор, в свою очередь, вращается внутри цилиндрического статора и прочно соединен со стальным валом для передачи энергии. Взаимодействие между ними начинается с момента запуска транспортного средства.
Взаимодействие магнитных сил заставляет вал двигателя вращаться
Во время электрической работы переменный ток поступает на катушки статора через клеммы на корпусе двигателя. Затем катушки непрерывно генерируют магнитное поле с короткими периодическими интервалами. Однако магнитные поля на различных катушках всегда генерируются с временным смещением друг от друга – это создает так называемое вращающееся поле внутри статора. Но как происходит вращательное движение ротора? Это зависит от конструкции электродвигателя.
Эксперты DEKRA проверяют соблюдение правил и мер безопасности на электромобилях. Фото: DEKRA Automobil
В синхронных двигателях роторы генерируют собственное магнитное поле. Используются магниты с постоянным магнитным полем – это называется синхронным двигателем с постоянными магнитами (PSM). Однако ротор также можно превратить в электромагнит с помощью постоянного тока – тогда система называется синхронным двигателем постоянного тока (FSM). В обоих случаях магнитные поля статора и ротора взаимодействуют путем притяжения и отталкивания их полюсов. Это приводит к вращательному движению, при котором ротор вращается синхронно с электромагнитным полем статора.
В асинхронных двигателях применяется другой принцип. Здесь ротор обычно не имеет ни магнитов, ни собственного источника питания. Вместо этого электромагнитное поле статора индуцирует ток в проводниках ротора, которые затем создают магнитное поле. В этой системе ротор всегда вращается немного медленнее, чем меняется электромагнитное поле статора – отсюда и название «асинхронный» двигатель. Эта конструкция считается особенно прочной и отличается высокой стабильностью на высоких скоростях. Синхронные двигатели, с другой стороны, обладают преимуществами с точки зрения плотности мощности и эффективности.
Силовая электроника берет на себя управление электропитанием
Одна из задач разработчиков двигателей состоит в том, чтобы подобрать автомобиль и силовой агрегат к желаемому профилю вождения. Это может быть проще для компактного автомобиля, чем для внедорожника с гораздо более широким использованием. Однако в обоих случаях силовая электроника является ключевым игроком в концепции привода автомобиля. Помимо прочего, электроника отвечает за управление питанием двигателя. Например, если автомобиль должен ускориться, силовая электроника определяет, сколько дополнительной энергии требуется, исходя из положения педали акселератора. Поскольку батарея отдает только постоянный ток, электроника должна обеспечивать ток в правильной форме, силе и частоте. С другой стороны, в случае рекуперации она берет на себя задачу преобразования энергии торможения в электрическую энергию постоянного тока и подачи ее в аккумулятор. Кроме того, силовая электроника постоянно следит за частотой вращения и мощностью двигателя. Она знает состояние аккумуляторных батарей и взаимодействует с зарядными станциями во время зарядки.
Полезно знать: Электрические двигатели также могут работать в режиме генератора. В этом случае они преобразуют механическую энергию в электрическую во время замедления, тем самым заряжая аккумулятор. Эта так называемая рекуперация увеличивает запас хода электромобиля. Это особенно эффективно там, где торможение требуется чаще – например, на трассах с уклоном вниз или в городском движении с часто меняющимися скоростями. По оценкам эксперта DEKRA Андреаса Рихтера, опытные водители могут увеличить запас хода на 20 процентов, умело используя рекуперацию.
Производительность электродвигателя становится очевидной на дороге
Измерение мощности: Теоретически электродвигатель также может работать в полную силу при движении задним ходом. Фото: DEKRA Automobil
Люди, которые используют электронный автомобиль в качестве второго автомобиля или чисто городского транспортного средства, могут довольствоваться меньшей мощностью. Даже при номинально слабом двигателе быстрая езда в городском движении вполне возможна. “Это связано с тем, что максимальный доступный крутящий момент электродвигателя почти полностью доступен при разгоне с места”, — говорит Андреас Рихтер. Однако на проселочных дорогах или шоссе крутящий момент слабого двигателя рано или поздно иссякает. Затем двигатель вырабатывает свой максимальный крутящий момент в доступном диапазоне оборотов – но только до тех пор, пока не достигнул максимальной мощности. В этот момент ускорение значительно уменьшается. Однако тем людям, которым нужна мощность, которые ценят максимально высокие скорости или динамичный спринт при обгоне, нужно электродвигатели более высокой мощности. Если бы существовала забавная формула для электромобиля, она звучала бы так: “Мощность можно заменить только еще большей мощностью”.
Полезно знать: Эффективная работа двигателя при любом вождении. Теоретически электродвигатель также может продемонстрировать свою полную работоспособность при реверсировании или рекуперации. Однако, как объясняет эксперт DEKRA Рихтер, производители проектируют электродвигатели таким образом, чтобы было возможно безопасное вождение с минимальным износом. По этой причине мощность электродвигателя обычно значительно снижается сразу же при реверсировании и рекуперации. Энергоэффективного использования электродвигателя также легко добиться на шоссе. Все, что нужно, – это снизить скорость — это уменьшает сопротивление воздуха, которое увеличивается со скоростью.
Трансмиссия является важным элементом в силовой установке
Чтобы механическая мощность наилучшим образом достигала колес, трансмиссия работает в качестве третьего элементы, наряду с двигателем и силовой электроникой. В отличие от двигателя внутреннего сгорания, для постоянного поддержания крутящего момента и мощности в оптимальном диапазоне скоростей нет необходимости в переключении передач, поскольку электродвигатели обеспечивают свою мощность в широком диапазоне скоростей. Тем не менее, у электромобилей также есть трансмиссия. Это связано с тем, что вал ротора может вращаться с чрезвычайно высокими скоростями. Однако приводной вал для передачи механической энергии на колеса должен вращаться гораздо медленнее. Для достижения этой цели автопроизводители обычно полагаются на одноступенчатую трансмиссию, которая снижает скорость. Однако в конструкции трансмиссии есть свобода действий. Porsche Taycan, например, оснащен двухскоростной коробкой передач, которая обеспечивает максимальное ускорение и высокие максимальные скорости. Высокопроизводительные седаны также могли бы воспользоваться двухскоростной коробкой передач. Автомобильный поставщик ZF считает, что это может повысить эффективность электропривода на пять процентов. На практике это означало бы увеличение запаса хода. Но как насчет передачи заднего хода электропривода? Инженеры обходятся без этого. В конце концов, достаточно просто изменить направление вращения электродвигателя, чтобы электромобиль поехал назад.
Полезно знать: трансмиссия становится все более важной в электронном автомобиле. Volkswagen оснащает ID3 одноступенчатой коробкой передач. Поскольку электромобиль развивает максимальную скорость 160 километров в час при максимальной скорости 16 000 оборотов в минуту, потребовалось решение для достижения передаточного отношения к медленной скорости для оборотов приводного вала. Чтобы сэкономить место для установки, инженеры используют две шестерни меньшего размера вместо одного большого зубчатого колеса, которые выполняют функцию промежуточного передаточного числа. Поставщики автомобилей также разрабатывают свои собственные разработки. Например, Bosch только что объединила усилия с Технологическим университетом Эйндховена для разработки автоматической коробки передач, которая непрерывно регулирует скорость и крутящий момент электронного двигателя в соответствии со скоростью автомобиля.
Лужа под автомобилем: что делать?
Нет, конечно же речь не о луже, которая образовалась после дождя. Хотя парковать машину в глубокой выбоине не рекомендуем – можете заработать гидроудар двигателя. Но сегодня не об этом. А о пятне, которое вы обнаружили с утра под кузовом вашего автомобиля. Сейчас расскажем, в каких случаях придётся предпринимать экстренные меры, а когда можно не паниковать.
В любой машине все системы работают именно за счёт различных жидкостей – тормозной, охлаждающей, моторного и трансмиссионного масла, топлива, «незамерзайки» и многих других. Так что в случае утечки под автомобилем может оказаться любая из них. Чтобы выяснить, что именно «убегает» из вашей машины, необходимо вспомнить, что все жидкости различаются между собой по цвету, запаху и консистенции. Ну и вкусу, конечно. Только лучше не пробовать – это очень опасно и вредно. Более того, может оказаться напрасным экспериментом, если окажется, что лужа была под вашим автомобилем ещё до вашего приезда, а вы просто не заметили этого факта.
Что сделает большинство водителей в этом случае? Правильно, включит фонарик на телефоне и полезет под капот осматривать машину. Скорее всего, вы сможете визуально определить, действительно ли образовавшаяся лужа – дело «рук» вашего автомобиля или нет. Впрочем, если не хотите ползать по асфальту (особенно это касается представительниц прекрасного пола), отыщите место посуше, чтобы на нём не было никаких посторонних пятен, и перепаркуйте машину туда. Спустя несколько часов станет понятно, ваша ли это проблема.
Вода – не повод для паники
Если жидкость действительно капает из вашего автомобиля, не паникуйте сразу же. Самое часто встречаемое пятно под капотом любой машины – это обычная вода, конденсат от работы кондиционера. Ранее в нашем блоге мы уже писали про устройство кондиционера. Агрегат осушает поглощаемый воздух, а пары, образовавшиеся от испарения лишней влаги, выходят наружу в виде конденсата. Обычно пятна воды можно обнаружить под капотом, хотя, если машина стоит под уклоном, струйкой лужица может образоваться где угодно. На ощупь жидкость не маслянистая, бесцветная, не отдаёт каким-либо запахом и следов на руках не оставляет. Впрочем, что мы рассказываем? Все же знают, как выглядит обыкновенная вода? :)
Другое дело, если на вашем автомобиле не установлена или сломана система кондиционирования. Ну или вы её не включали последнее время. Тогда вода под капотом может оказаться жидкостью, которую вы заливали в бачок омывателя стёкол. В подобной ситуации, конечно, важно проверить, не образовались ли трещины в бачке или соединительных патрубках. Однако, поломки может и не быть, а вода просто скопилась в дренажных каналах капота и не вытекла сразу же. Если и тут утечку не удаётся обнаружить, следующим шагом проверьте омыватель фар.
Также небольшое пятно воды можно наблюдать возле выхлопной трубы автомобиля. Это не повод для беспокойства, как и в случае с конденсатом кондиционера. Для самых любознательных: почему так происходит, можно почитать вот здесь.
Размер имеет значение
Для выявления других поломок нам прежде всего потребуется определить цвет, текстуру и запах жидкости. Здесь вам на помощь придут ненужные тряпки, салфетки, куски бумаги или картона, которые пылятся в багажнике и ждут своего часа. Время пришло!
Кстати, бить тревогу нужно, если пятно под машиной по размеру больше спичечного коробка. Лужа – это вообще повод для паники. А вот небольшие пятнышки (если это, конечно, не тормозная жидкость) значительно повлиять на работу автомобиля не могут, но всё же вам следует внимательнее следить за уровнем жидкостей в машине, а также не откладывать посещение автомастерской до тех пор, пока проблема не превратится в критическую.
Отказали тормоза
Итак, начнём с самой серьёзной протечки жидкости из автомобиля – с «тормозухи». Если выходя утром на работу, вы заметили под машиной жёлто-коричневое тягучее пятно, которое имеет металлический запах или отдаёт спиртом, а автомобиль стал по-другому реагировать на нажатие педали тормоза, срочно останавливайтесь и вызывайте эвакуатор. У вас произошла утечка тормозной жидкости, а с этим, как вы понимаете, шутки плохи – тут и до аварии недалеко. А если собьёте пешехода? Лучше не рисковать, пытаясь потихоньку доехать до ближайшего автосервиса. Человеческая жизнь дороже любых денег.
Отличная новость: на современных транспортных средствах разгерметизация тормозной системы встречается довольно редко. Плюс ко всему, обычно на приборной панели размещён датчик, показывающий уровень давления жидкости в тормозной системе. Если тормозная жидкость начнёт «убегать», то водитель узнает об этом по загоревшемуся сигналу.
Стоит отметить, что тормозную жидкость можно обнаружить не только под кузовом автомобиля, но и на тормозных дисках и иногда даже под педалью тормоза!
Масляное пятно
Намного больше вероятности, что вы найдёте под капотом тёмное (тёмно-коричневое или даже чёрное) пятно, которое отдаёт бензином (или дизелем). Нет, это не топливо. Пятно свидетельствует о том, что из автомобиля утекает моторное масло. Зачастую проблема связана с изношенной от времени прокладкой двигателя или масляного фильтра. Другая причина – потеря герметичности сальников коленвала, коробки передач или полуосей редуктора заднего моста. Решить эту проблему можно легко: всего-лишь надо затянуть крепёжные болты. Если масло продолжает подтекать, придётся потратиться на новую прокладку или установить старую, предварительно нанеся на обе её стороны герметик.
После ремонта не забудьте проверить уровень моторного масла в автомобиле и долить его при необходимости. Это легко сделать, главное — знать, где находится щуп. :)
Не крутится руль
Намного опаснее, если под капотом вашего автомобиля вы заметите маслянистые пятна светло-коричневого или красноватого (в зависимости от времени использования) оттенка. Это протекает жидкость из гидроусилителя рулевого управления. Если попробовать повернуть «баранку» без этой жидкости, насос гидроусилителя руля издаст низкий ноющий звук, а на небольшой скорости крутить рулём станет очень тяжело. В автосервис нужно ехать безотлагательно, иначе данная поломка может привести к полной потере рулевого управления. Это очень опасно.
Вероятной причиной дефекта, скорее всего, является сильный износ уплотнителей рулевой рейки. Их-то и потребуется заменить в автомастерской.
Проблема «автомата»
По многим свойствам трансмиссионное масло очень похоже на жидкость из гидроусилителя руля. Как правило, жидкость автоматической трансмиссии имеет насыщенный красный цвет, а также довольно острый запах, который лучше всего описать словами: «раньше я ничего подобного не нюхал». Так что ошибиться вы не должны. К тому же характерной особенностью утечки жидкости из «автомата» является расположение пятна – чётко по центру автомобиля.
Наиболее распространённая причина утечки масла из коробки – это повреждение прокладки корпуса трансмиссии или одного из сальников вала передач. Если вовремя не устранить неисправность, в будущем у вас начнут проскальзывать передачи, а закончится всё тем, что автомобиль не сможет ездить совсем.
Не допустить перегрева мотора
Самое лёгкое – выявить протекание охлаждающей жидкости. Вспомните, какого цвета антифриз или тосол вы заливали в бачок. Охлаждающая жидкость бывает розовой, зелёной, синей или жёлтой. Имеет сладковатый запах и по вязкости практически, как вода. Лужа обычно возникает под капотом. Причиной разгерметизации охлаждающей системы обычно бывает повреждение радиатора или патрубков, расположенных позади решётки в передней части машины.
Утечка охлаждающей жидкости опасна не только для двигателя, который из-за этого может перегреться, но и для животных, которые могут слизать пятно под автомобилем (их вероятно привлекает запах) и погибнуть из-за большого количества токсинов.
Для устранения протечки достаточно подтянуть патрубки или наложить жгут на образовавшуюся трещину. А пробоину в радиаторе можно заделать с помощью «холодной сварки» в автосервисе. Не забудьте пополнить запасы охлаждающей жидкости после ремонта.
Остаться без топлива
Ну и наконец, иногда небольшая лужица под машиной может свидетельствовать о подтекании топлива. Отличить от других автомобильных жидкостей его легко – оно имеет специфический резкий запах, почти прозрачно и быстро испаряется. Вероятнее всего, у вас треснули топливные шланги или трубки, ослабли хомута или дыра непосредственно в топливном баке. Обратитесь в автосервис. Специалист устранит неисправность с помощью «холодной сварки».
На этом обзор автомобильных жидкостей закончен 🙂 Будьте бдительны!
Что находится под капотом
На сегодняшний день у большинства людей есть собственные автомобили. При этом далеко не каждый из них знает, что есть под капотом его любимого авто. Не нужно быть автомехаником, чтобы владеть такой информацией. Когда ваша машина исправна и не приносит вам никаких проблем, то вы и не интересуетесь вопросом деталей, из которых она состоит.
Но почти все автовладельцы сталкиваются с тем черным днем, когда в машине появляется какая-то поломка. И тут встает другой вопрос: что сломалось? Для того, чтобы хотя бы примерно знать причину поломки, необходимо немного знать те детали, которые скрываются под капотом.
Где расположен двигатель и другие элементы?
Автомобиль едет именно потому, что в нем установлен двигатель. Основной его частью является цилиндр. Его действие заключается в том, что под давлением начинается зажигание бензина и дизельного топлива. Затем с помощью небольшого взрыва начинают двигаться поршни, ими крутится вал, что передает обороты на колеса. После всех этих действий автомобиль может начать движение.
Цилиндр имеет достаточно сложный механизм, который состоит из шестидесяти движущих частей. Другие детали, которые под капотом, нужны для помощи работе двигателя или создания механизма управления автомобилем.
Для обеспечения подачи электроэнергии используется аккумулятор. Электроэнергия при движении подается генератором. Для охлаждения цилиндра в автомобиле есть радиатор. На двигателе размещается воздушный фильтр, который нужен для очистки воздуха, что поступает в карбюратор. Там воздух должен перемешаться с горючим и пойти в камеры сгорания.
Другие механизмы в автомобиле
В автомобиле также находится такой сложный элемент, как трамблер. Он необходим для того, чтобы подавать высокий ток в свечи возгорания. Сгорание происходит из-за свечей, которые находятся в камере сгорания. Ими подается искра. Трамблер также отвечает за подачу тока на свечи.
В специальном расширительном бачке есть охлаждающая жидкость. Она нужна для того, чтобы компенсировать переменную жидкость в охладительной системе.
Жидкость, которая используется для мытья лобового стекла, находится в бачке для отмывания. Сам процесс мытья осуществляется жиклерами, в которые поступает эта жидкость. Для обеспечения подачи жидкости применяется электронасос.
Топливо в карбюратор из бака передается бензонасосом. Это его основная и единственная функция. С помощью реле осуществляется первый запуск двигателя. Им задаются первые обороты.
Еще можно найти здесь монтажный блок. В нем находятся предохранители, которые защищают от замыкания в электропроводке. Еще тут находится реле, которое управляет величиной напряжения в процессе регулировки света фар и то реле, что необходимо для звукового сигнала.
Теперь вы владеете информацией о том, что можно найти под капотом автомобиля. Вне зависимости от того девушка вы или парень владение всеми этими сведениями будет вполне полезным. Никто не вынуждает вас штудировать горы литературы, чтобы стать более подкованным в автомеханике. Минимальные знания еще никому не помешали. С их помощью какая-либо поломка не выбьет вас из колеи. Как говорится: «Кто владеет информацией, тот владеет миром». Это высказывание можно отнести и к автомобилям; «Кто владеет информацией об авто, тому ни страшны неизвестные поломки».
Если вы являетесь владельцем авто, то вы не должны пропускать статьи такого рода. Ведь многие сегодня считают, что со всеми возникшими проблемами всегда поможет справиться СТО. Но ведь не всегда это возможно. Чем больше вы будете читать про машины, наблюдать за процессом ремонта, тем больше сможете узнать. Любые умения приходят в опытом. То касается и автомобилей. Чем больше вы буде уделять внимания изучению различной информации, тем больше будете узнавать. Для девушек будет особенно приятно удивлять окружающих парней своими знаниями об авто. Такой особенностью они смогут привлечь к себе потоки дополнительного внимания. Ведь всегда непривычно выглядит та особа женского пола, которая знает, где находится двигатель внутреннего сгорания и которая в состоянии подзарядить аккумулятор.
Мужской половине знать информацию об автомобилях нужно обязательно. Она должна быть заложена в них на генном уровне. Ведь сегодня дико смотрится тот парень, который не может самостоятельно покопаться в автомобиле. Это не значит, что ему в гараже надо проводить полжизни. Просто он должен иметь хоть какие-то знания о том, что у машины находится внутри.
Читайте также «Как шпаклевать автомобиль»
Назад
Что за штука под капотом?
При регулярном техническом обслуживании вашего автомобиля, таком как замена масла и ротация шин, большинство механиков также проводят многоточечный осмотр. И, скорее всего, вы доверяете им сказать вам, если что-то нужно заменить или что-то не так с этими странными коробками, проводами и трубками под капотом.
В случае чрезвычайной ситуации на дороге — или просто чтобы лучше понять, как автомобильные детали работают вместе — полезно иметь некоторые базовые знания в следующий раз, когда вы заглянете под капот своего автомобиля.Независимо от того, являетесь ли вы начинающим механиком своими руками или отшатываете при мысли о работе с металлическими органами вашего автомобиля, просмотрите это руководство для новичков по автомобильным запчастям из Kennedy Transmission .
ДвигательДавайте начнем с одного, мы надеемся, что вы знаете. Это тот кусок металла, который превращает «мобиль» в «автомобиль» и заставляет его колеса вращаться — сердце машины, если хотите. Двигатель — это самый большой аппарат, который обычно находится в центре всего остального. Для получения дополнительной информации о вашем конкретном двигателе, руководство пользователя вашего автомобиля — отличный ресурс.
ГенераторЕсли ваш автомобиль не заводится, важно определить, проблема ли это : аккумулятор или генератор . Генераторы выглядят как колесо с прорезями с поворотными механизмами сбоку, и они вырабатывают электроэнергию, которая заряжает аккумулятор и поддерживает работу двигателя.
АккумуляторВ зависимости от того, где находится ваш в моторном отсеке или есть ли защитная панель, закрывающая его, аккумулятор довольно легко обнаружить (часто в углу).Это прямоугольная коробка с двумя выводами разного цвета на каждой стороне: красный для положительного, черный для отрицательного.
Ремни Ремнипомогают управлять различными операциями двигателя, такими как генераторы переменного тока, кондиционеры и насосы. Многие новые модели автомобилей имеют один змеевик , который оборачивается вокруг шкивов двигателя; одна сторона плоская, а другая имеет несколько ребер.
Цилиндры и провода свечей зажиганияДвигатели могут содержать различное количество цилиндров, которые преобразуют бензин в энергию.Большинство современных автомобилей приводят в движение четыре, шесть или восемь цилиндров, но есть и автомобили с большим или меньшим количеством цилиндров. Обычно каждый цилиндр имеет свою свечу зажигания, которая помогает системе зажигания, прикрепленную к проводам.
Поршень и коленчатый валПоршни размещены в цилиндрах, прилегают друг к другу на коленчатом валу и перемещаются вверх и вниз для создания движения в коленчатом валу. Коленчатый вал генерирует энергию вращения, поэтому ваши колеса могут продвигать автомобиль вперед.
Крышка маслозаливной горловины и щупЕсли вы меняете собственное моторное масло, его меняют и доливают здесь. Крышка заливной горловины расположена в верхней части двигателя и может быть помечена надписью «заливка масла», «моторное масло» или значком маслёнки. Также будет щуп для , проверяющий уровень масла , который должен находиться между отметками min и max.
РадиаторРадиатор представляет собой теплообменник, используемый для охлаждения и регулирования температуры двигателя.Это большая панель, которая расположена вертикально за передней решеткой автомобиля. Не снимайте крышку радиатора после запуска автомобиля! Это опасно, потому что системы охлаждения находятся под сильным нагревом и давлением.
ТрансмиссияКоробка передач находится на задней стороне двигателя и под другими частями; поэтому его не так легко увидеть. Рядом находится щуп для проверки уровня трансмиссионной жидкости .
Резервуары Бачок тормозной жидкостиБачок с тормозной жидкостью находится под капотом перед рулевым колесом и обычно прозрачен для быстрой проверки уровня жидкости, не открывая его.Для бесперебойной тормозной системы важно, чтобы она была заполнена надлежащим количеством жидкости.
Резервуар охлаждающей жидкостиРасположенные рядом с радиатором резервуары для охлаждающей жидкости содержат охлаждающую жидкость и обычно состоят из полупрозрачного белого пластика. Правильное распределение этой жидкости является неотъемлемой частью , предотвращая повреждение вашего автомобиля из-за перегрева.
Бачок с жидкостью гидроусилителя рулевого управленияБачки с жидкостью для гидроусилителя рулевого управления часто находятся на стороне пассажира транспортных средств, хотя могут также быть и на стороне водителя.К крышке прикреплен небольшой щуп. Эта жидкость обеспечивает плавность вращения колеса, поэтому, если вы чувствуете большее сопротивление, чем обычно, при поворотах на своем автомобиле, проверьте уровень жидкости в нем или отнесите его к технику.
Бачок для жидкости для омывателя лобового стеклаПожалуй, самая простая задача для владельцев автомобилей: важно знать, где долить жидкость для протирки лобового стекла. Открыв капот, оглядывайтесь по сторонам, пока не увидите резервуар с символом лобового стекла или каплями жидкости на его крышке (обычно синего цвета).
Кеннеди — ваш эксперт по автомобильным деталям и двигателямКак водитель, базовое понимание деталей в моторном отсеке, которые буквально заставляют ваш автомобиль работать как хорошо смазанная машина, бесценно. Независимо от того, являетесь ли вы жителем, нуждающимся в автосервисе в Миннесоте , или просто проезжаете мимо, Kennedy Transmission предлагает широкий спектр услуг , чтобы быстро и безопасно вернуться в дорогу.
ОБЫЧНЫХ ПРОВЕРОК ПОД КАПОТОМ | Новости автомобилей
Вам не нужно быть механиком, чтобы проводить плановый осмотр вашего автомобиля.Это займет всего лишь несколько минут. Вам просто нужно открыть капот вашего автомобиля и пройти все проверки, указанные в руководстве для водителя, которое обычно находится в бардачке. Регулярный осмотр под капотом может помочь вам обнаружить проблемы самостоятельно и, таким образом, предотвратить дорогостоящие поломки.
Прежде всего, прочтите руководство для вашего водителя, определите, что необходимо проверить, и обязательно соблюдайте меры безопасности. Если двигатель теплый, некоторые детали могут быть слишком горячими для обращения с ним. Но при холодном двигателе можно проверить практически все, кроме жидкости для АКПП.Держите руки подальше от ремней и вентиляторов при работающем двигателе. Вам понадобятся только перчатки и тряпка.
Необходимо регулярно проверять следующее:
- Уровень моторного масла
- Уровень трансмиссионной жидкости
- Уровень тормозной жидкости
- Жидкость гидроусилителя руля
- Уровень охлаждающей жидкости
- Ремни и шланги
- Аккумулятор
ENGINE OIL LEIL
Это кровь вашего двигателя, одна минута без масла, и двигатель получает необратимые повреждения.Чтобы проверить уровень масла, найдите указатель и вытащите его. Вытрите масло тряпкой и найдите заштрихованную область, которая показывает, где должен быть уровень масла. Полностью вставьте манометр в трубку и снова вытащите его, чтобы проверить уровень масла.
УРОВЕНЬ ЖИДКОСТИ ДЛЯ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ
Уровень жидкости в автоматической коробке передач необходимо проверять при работающем двигателе. Кроме того, убедитесь, что ваша машина стоит на ровной поверхности и что двигатель уже прогрет. Вытащите датчик трансмиссии, протрите его конец тряпкой и посмотрите на надписи.Обычно слова «ПОЛНЫЙ» и «ДОБАВИТЬ 1 ПИНТ» пишутся с обеих сторон заштрихованной области. Трансмиссионная жидкость обычно красного или розового цвета. Если он несколько коричневый или издает запах гари, обратитесь к механику для проверки. Как и в случае с моторным маслом, никогда не добавляйте жидкость, если уровень не ниже отметки «ADD 1 PINT». Обязательно используйте подходящую трансмиссионную жидкость. Это должно быть четко указано в руководстве пользователя.
УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ
Емкость тормозного топлива находится под капотом перед водителем.В наши дни у большинства автомобилей есть прозрачная емкость, позволяющая проверять уровень жидкости, не снимая крышки. Никогда не добавляйте в эту емкость тормозную жидкость. Уровень жидкости будет немного падать в течение длительного периода. По мере износа тормозных накладок жидкость заполняет пространство, оставленное суппортами, когда они перемещаются, чтобы установить тормозные колодки. Но все это нормально, и волноваться не стоит. Если уровень жидкости заметно упадет за короткое время или даже полностью упадет, как можно скорее проверьте тормоза.НИКОГДА не добавляйте ничего, кроме жидкости, специально предназначенной для тормозов. Любой другой тип масла может повредить тормозную систему и вызвать внезапный отказ тормозов.
ЖИДКОСТЬ ДЛЯ ГУР
Крышка бачка с жидкостью для гидроусилителя рулевого управления обычно оснащена манометром. Снимите крышку и проверьте уровень жидкости, который всегда должен оставаться на указанной линии. Если вам необходимо доливать жидкость более одного или двух раз в год, это признак того, что где-то есть утечка. Если уровень жидкости слишком низкий, воздух попадет в насос, и это вызовет своего рода урчание.Это нанесет некоторый ущерб.
УРОВЕНЬ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Никогда не снимайте крышку радиатора, когда он горячий. Система охлаждения автомобиля находится под высоким давлением, а охлаждающая жидкость обычно горячее кипящей воды. Найдите расширительный бачок системы охлаждения возле радиатора. Обычно он полупрозрачный, белого цвета, поэтому вы можете проверить уровень жидкости, не открывая систему. На стороне расширительного бачка должны быть написаны две вещи: ПОЛНЫЙ ГОРЯЧИЙ и ПОЛНЫЙ ХОЛОДНЫЙ. В эту емкость можно залить охлаждающую жидкость.Если после добавления охлаждающей жидкости уровень жидкости часто опускается ниже отметки FULL COLD, вероятно, есть утечка, и вам следует как можно скорее ее проверить. Вы должны хорошо заботиться о системе охлаждения, потому что современные двигатели с большей вероятностью будут повреждены из-за перегрева.
РЕМНИ И ШЛАНГИ
Ремни используются для привода ряда компонентов двигателя: водяных насосов, насосов гидроусилителя руля, кондиционирования воздуха и генераторов. У более новых моделей автомобилей есть только один «змеиный» ремень, который приводит в движение все эти аксессуары.Этот тип ремня гладкий с одной стороны и ребристый с другой. Вы должны внимательно осмотреть ребристую сторону на предмет трещин или сухих пятен на резине. Змеевиковые ремни обычно саморегулирующиеся и довольно прочные. Другой вид ремня — регулируемый V-образный.
Шланги проверяют визуально на предмет трещин и герметичность. Особое внимание необходимо уделить концам, на которых расположены хомуты. Замените все шланги с признаками потрескавшейся или засохшей резины.
АККУМУЛЯТОР
Большинство современных аккумуляторов не требуют обслуживания.И это не значит, что вы никогда не должны их проверять. В основном вы должны убедиться, что верхняя часть батареи сухая и свободная от грязи и мусора, а ее клеммы чистые. Если клеммы аккумулятора покрыты зеленью, их следует очистить водным раствором бикарбоната натрия. Если после очистки верхняя часть аккумулятора снова становится влажной или клеммы быстро корродируют, попросите своего механика проверить аккумулятор и его систему зарядки.
Базовый уход за автомобилем «под капотом»
Даже если вы не относитесь к тем людям, которые предпочитают заниматься своими руками в своей жизни, есть некоторые основы, которые каждый водитель должен знать, когда дело доходит до технического обслуживания автомобиля.Посмотрим правде в глаза, даже в мире, полном мобильных телефонов и помощи на дорогах, может быть время, когда знание того, как поменять спущенное колесо или выскочить из аккумулятора, может стать разницей между тем, чтобы попасть на встречу, свадьбу или футбольный матч. не хотел пропустить. Чтобы колеса оставались вращающимися, мы собрали 5 основных правил ухода за автомобилем, которые каждый должен знать, прежде чем сесть за руль.
- Замена стеклоочистителя — Ничто так не ухудшает видимость, как проливные дожди во время проливного ливня.Поэтому, когда ваши щетки стеклоочистителя начинают изнашиваться, не ждите, чтобы их заменить. Чтобы заменить щетки стеклоочистителя — сначала убедитесь, что у вас есть подходящие для вашего автомобиля. Обычно есть небольшой язычок, который нужно нажать, чтобы освободить старое лезвие. Совместите новую щетку заподлицо с рычагом щетки стеклоочистителя и плотно надавите на нее. Протестируйте и при необходимости отрегулируйте.
- Запуск аккумулятора от внешнего источника — Разряд аккумулятора всегда происходит в самый неподходящий момент.Аккумуляторные кабели довольно недорогие, поэтому всегда держите пару в багажнике, чтобы вам не пришлось ждать помощи на дороге, чтобы снова двинуться с места. Чтобы разрядить аккумулятор вашего автомобиля, убедитесь, что оба автомобиля выключены. Прикрепите один из красных зажимов кабеля аккумулятора к положительной (+) клемме вашего автомобиля, а другой красный зажим — к автомобилю, который дает вам прыжок, при этом прикрепляя один черный зажим к отрицательной (-) клемме другого. автомобиль и второй черный зажим на неокрашенную металлическую поверхность.Заведите машину, которая будет заряжать вас. Затем попробуйте завести свой автомобиль.
- Замена лампы в фаре или заднем фонаре — Если не заменить фару сразу, это не только угроза безопасности, но и нарушение, которое может повлечь за собой штраф или штраф. Нет причин ждать, пока у вас появится время увидеть своего механика. Просто купите новую лампу для замены, снимите рамку фары с кронштейна, открутив винты, отсоедините электрический разъем и прикрутите новую лампу на место.Подключите электрический разъем, закрутите винты, и все готово!
- Замена спущенной шины — Это может быть одной из наиболее частых причин для оказания помощи на дороге. Спущенная шина действительно может испортить вам день. Регулярно следите за давлением в шинах, чтобы предотвратить повреждения, вызванные вождением в неправильно накачанных шинах. Кроме того, убедитесь, что вы всегда носите с собой подходящее оборудование — запасное, домкрат и гаечный ключ. Короче говоря, вы начинаете с использования домкрата, чтобы поднять автомобиль на угол, на котором спущено колесо.Снимите крепежные гайки, убедившись, что они не откатятся и не исчезнут. Снимите плоскую поверхность, заменив ее запасной и переустановив гайки проушины, неплотно установите гайки проушины обратно на шину, а затем продолжите затягивать их гаечным ключом как можно сильнее, когда автомобиль снова окажется на земле. Опустите машину домкратом — и вперед!
- Мониторинг жидкостей — Это может сэкономить деньги и сэкономить головную боль в долгосрочной перспективе. Незнание того, что в вашем автомобиле мало жидкости, может привести к серьезным проблемам с двигателем и расходам.Чтобы проверить уровень масла, убедитесь, что ваша машина полностью остыла, и открутите крышку масляного бака. Очистите масляный щуп и вставьте его до упора. Выньте его и проверьте щуп на уровень масла. Выполните ту же процедуру для жидкости рулевого управления с гидроусилителем и трансмиссионной жидкости. Перед проверкой уровня трансмиссионной жидкости прогрейте автомобиль.
Возможность полагаться на себя при возникновении неожиданных проблем с транспортным средством — это не просто хорошее самочувствие, это может помочь вам и вашей семье в большей безопасности на дорогах.Если вы всегда были больше, чем просто немного интересовались тем, что происходит под капотом, возможно, вам подойдет карьера в области автомобильных технологий! J-Tech Institute помогает обучать новое поколение профессионалов в области автомобильных и дизельных технологий на своем предприятии площадью 168 000 квадратных футов в Джексонвилле, Флорида. Позвоните в J-Tech сегодня, чтобы узнать больше о J-Tech или запланировать экскурсию по нашему предприятию.
Как открыть капот автомобиля
Вы можете владеть своим автомобилем в течение некоторого времени, прежде чем вам когда-либо понадобится открывать капот.Но неизбежно вам понадобится доступ к этой области, иногда даже если ваш автомобиль совершенно новый. Например, вам необходимо периодически проверять жидкости в автомобиле, и очень важно знать, как для этого открыть капот.
Современные автомобили часто оснащены защелкой капота, которая крепится к рычагу где-то внутри кабины. Прежде чем вы сможете открыть капот, вам нужно найти защелку капота. Если вы откроете капот неправильно, это может привести к повреждению защелки или капота, и вам могут потребоваться дополнительные расходы на ремонт.
Часть 1 из 4: Поиск защелки открывания капота
Способ открывания капота вашего автомобиля будет зависеть от того, старая это модель или новая.
Шаг 1: Найдите люк для разблокировки внутри кабины вашего автомобиля . В более новых моделях автомобилей есть защелка для открывания капота где-то внутри кабины.
Найти защелку может быть непросто, если вы не знаете, где искать. Защелку можно найти в одном из следующих мест на вашем автомобиле:
Шаг 2: Найдите защелку снаружи автомобиля .Старые модели открываются, отпуская защелку под капотом.
Вам нужно будет найти рычаг в передней части автомобиля рядом с решеткой радиатора или передним бампером. Вы можете заглянуть через решетку, чтобы найти рычаг, или нащупать по краям защелку.
Предупреждение : Убедитесь, что двигатель остыл, прежде чем вы начнете ощупывать решетку радиатора.
Совет . Если вы не можете найти рычаг, проверьте руководство пользователя, чтобы узнать, где он находится, или попросите механика показать вам, где он находится и как его открыть.
Часть 2 из 4: Открытие капота
Шаг 1. Встаньте у вытяжки . После того, как вы отпустите защелку, вам нужно будет находиться снаружи автомобиля, чтобы открыть капот.
Шаг 2: Нажмите на внешнюю защелку . Вы сможете приподнять капот только на несколько дюймов, пока не переместите внешний рычаг под капотом, чтобы полностью его разблокировать.
Шаг 3: Приоткройте капот .Чтобы удерживать капот на месте, используйте металлическую опору, расположенную внутри моторного отсека рядом с передней частью автомобиля. Некоторым моделям не требуется стержень, и капюшон остается на месте сам по себе.
Часть 3 из 4: Открытие застрявшего капота
Иногда капот не открывается, даже если вы отпустите внутреннюю защелку. Чтобы ослабить и открыть капот, выполните следующие действия.
Шаг 1. Приложите дополнительное давление к кожуху . Надавите на капюшон открытыми ладонями.Возможно, вам придется ударить по нему, но не применяйте чрезмерную силу, например кулаками, иначе вы рискуете повредить капюшон.
Шаг 2. Обратитесь за помощью . Если вам помогает друг, попросите другого человека сесть в автомобиль, отпустите внутренний рычаг и удерживайте его в разблокированном положении, одновременно поднимая капот.
Этот метод часто срабатывает, если защелка заржавела, покрылась копотью или грязью.
Шаг 3. Прогрейте двигатель .Холодная погода часто препятствует открыванию вытяжки, поскольку замороженный конденсат удерживает ее на месте. Включите двигатель, чтобы дать замерзшим деталям оттаять. Как только ваша машина нагреется, попробуйте снова открыть капот.
После открытия капота очистите защелку. Также рекомендуется обратиться к механику, чтобы осмотреть защелку и при необходимости смазать ее или заменить.
- Предупреждение : Не используйте смазку самостоятельно, так как неправильный тип может загрязнить датчик кислорода, что повлияет на производительность вашего двигателя.
Часть 4 из 4: Открытие капота при отказавшей защелке
Иногда защелка может не работать из-за того, что она растянута или повреждена.
Шаг 1. Попробуйте надавить на вытяжку . Нажатие на капот, когда кто-то другой отпускает внутренний рычаг, может привести к срабатыванию защелки, даже если она не работает должным образом. Если этот шаг устранил проблему, капот немного приподнимется, чтобы вы могли открыть его в обычном режиме.
Шаг 2: Попробуйте потянуть за кабель .Если приложение давления не работает или у вас нет никого, кто мог бы вам помочь, найдите кабель, прикрепленный к внутреннему рычагу, и потяните за него. Будьте нежны и не тяните слишком сильно.
Если при этом открывается капот, это, вероятно, означает, что необходимо заменить кабель.
Шаг 3: Попытайтесь протянуть трос через колодец . Возможно, вам придется протянуть трос защелки через колодец со стороны водителя. Снимите зажимы крыла и потянитесь внутрь колодца крыла, чтобы схватить трос и потянуть за него.
Этот метод работает, если кабель прикреплен к внешней защелке. Если вы совсем не чувствуете натяжения троса, это означает, что трос не прикреплен к передней защелке.
Шаг 4. Попробуйте использовать приспособление для открывания капота . Если ничего не помогает, вы можете использовать небольшой крючок, чтобы достать под капотом и схватить кабель или защелку, чтобы разблокировать его.
- Предупреждение : Убедитесь, что двигатель остыл, чтобы не обжечься руки, когда вы попадете внутрь.
Если у вас возникли проблемы с поиском защелки или рычага капота вашего автомобиля, или если его трудно или невозможно открыть, обратитесь за помощью к профессионалу, который откроет его для вас. Вы также можете нанять сертифицированного механика, например, из YourMechanic, для смазки петли капота и замены опор капота, если это необходимо.
#PopTheHood: Руководство по работе с машинами
Это не волшебство.
Когда вы заглядываете под капот своего автомобиля, это может выглядеть как сложная комбинация таинственных компонентов, которая каким-то образом перемещает вашу машину по дороге (и обеспечивает вам комфорт в процессе).Но не нужно быть мастером механики, чтобы понять основы того, как это работает. Общие сведения о деталях вашего автомобиля и их функциях — это очень хорошая идея, которая может быть полезна, когда дело доходит до технического обслуживания или выявления проблем.
Итак, вот обзор того, что у вас под капотом, для новичка. Мы более подробно рассмотрим различные части и системы в следующих статьях.
Pop The Hood
Хотя вид под капотами разных автомобилей может выглядеть совершенно по-разному, все они имеют одни и те же основные детали.
- Двигатель. Это большая, очевидная (ну, в некоторых машинах больше, чем в других). Все остальное под капотом вращается вокруг него (буквально в некоторых случаях).
- Коробка передач. Еще одна большая деталь, прикрепленная к задней части двигателя. (Для двигателя, установленного сбоку, «спина» — это сторона без всех вращающихся ремней и шкивов.) Она находится под всем остальным, поэтому вы, вероятно, не сможете увидеть ее сверху, но вы можете увидеть ее яркую красный щуп (входит в комплект большинства автоматических трансмиссий).
- Радиатор. Расположен в центре передней части автомобиля, сразу за решеткой, и с большим вентилятором, расположенным между ним и двигателем. Радиатор используется для охлаждения двигателя (термин «охлаждение» — относительный; двигатель и радиатор по-прежнему сильно нагреваются). Радиатор обычно прикрепляется небольшим шлангом к пластиковому переливному контейнеру, который часто является одним из наиболее заметных элементов под капотом, но обычно расположен где-то сбоку, подальше от самого радиатора.
- Компрессор кондиционера, генератор, насос гидроусилителя рулевого управления и водяной насос. Они сгруппированы вместе, поскольку обычно приводятся в движение одним ремнем в передней части двигателя. Они приводятся в действие двигателем и обеспечивают питание всех вспомогательных систем автомобиля. Подробнее о том, что это такое и чем они занимаются, мы расскажем в другом посте.
- Комплектующие тормозные. На задней стенке (или «брандмауэре») моторного отсека, ближайшей к сиденью водителя, находится усилитель тормозов, главный цилиндр и резервуар для жидкости. Сборка чем-то похожа на металлический барабан, прикрепленный к брандмауэру, с коротким отрезком герметичной металлической трубы, прикрепленным болтами к центру, и небольшим резервуаром для жидкости, расположенным наверху.
- Аккумулятор. Пластиковая прямоугольная коробка с прикрепленными к ней двумя большими электрическими кабелями. Обычно располагается в одном из углов моторного отсека.
- Бачок жидкости стеклоочистителя. Пластиковый кувшин, не путать с бачком для перелива охлаждающей жидкости радиатора.
Это основы. Конечно, есть и другие детали, а также различные шланги, трубки и провода, которые соединяют все вместе. Мы рассмотрим некоторые из этих деталей, а также то, как работают некоторые части, в следующих публикациях.
Но мы рекомендуем вам открыть капот и начать знакомиться с принципом работы вашего автомобиля. Получив лучшее образование, вы сможете лучше ухаживать за своим автомобилем, поддерживать его в рабочем состоянии дольше и, возможно, сэкономить деньги на будущем ремонте.
Как открыть капот автомобиля
В какой-то момент за рулем вы столкнетесь с проблемой, когда вам нужно научиться поднимать капот автомобиля.
Хорошая новость в том, что это не так уж сложно, и есть несколько простых проверок, которые может выполнить даже начинающий водитель, просто подняв капот.
Чтобы вы начали, приложение для страхования автомобилей и брокера Jerry создало пошаговое руководство, которое научит вас открывать капот автомобиля.Как открыть капот автомобиля
Шаг 1. Припаркуйте автомобиль в безопасном месте
Прежде чем пытаться открыть капот автомобиля, убедитесь, что вы находитесь в безопасном месте вдали от движения транспорта. Если вы хотите открыть капот автомобиля из-за механической проблемы, обязательно переместите автомобиль в безопасное место, поставьте его на «парковку», включите стояночный тормоз и выключите двигатель. БОЛЬШЕ : Как починить кондиционер в автомобилеШаг 2: Найдите рычаг капота.
Рычаг, с помощью которого поднимается капот автомобиля, обычно находится внутри автомобиля со стороны водителя.
Рычаг капота иногда находится рядом с сиденьем водителя и слева, если вы сидите за рулем. Его также можно найти на полу автомобиля или прямо под приборной панелью. Для простоты он часто обозначается изображением капюшона. ПОДРОБНЕЕ : Базовый график технического обслуживания автомобиляШаг 3: Потяните за рычаг, чтобы открыть капот.
Как только вы найдете рычаг, просто потяните назад, пока не услышите щелчок или щелчок капота.Вы должны услышать шум, когда капюшон поднимется, но он не будет подпрыгивать полностью.
Шаг 4: Подойдите к передней части автомобиля, чтобы полностью открыть капот.
Выйдите из машины и пройдите к переднему бамперу. Вы должны увидеть, что капот немного приподнят, но не полностью открыт.
Перед тем, как открыть капот, убедитесь, что решетка вашего автомобиля не слишком горячая. У большинства автомобилей есть защелка, которую необходимо сдвинуть в сторону, чтобы полностью открыть капот.
Нащупайте защелку, поместив пальцы под центральную точку в передней части капюшона.Вы должны иметь возможность отодвинуть его в сторону, а затем поднять капюшон.
Большинство новых моделей автомобилей имеют опорные рычаги, удерживающие капот. Для старых автомобилей вам, возможно, придется подпереть капот винтовой штангой, расположенной сбоку от моторного отсека.
Ключевые вынос: Убедитесь, что капот немного приподнят и решетка не слишком горячая, затем найдите защелку под центральной передней частью капота, сдвиньте ее в сторону и поднимите капот (или просто поднимите если нет защелки).Если у вас старый автомобиль, вам может понадобиться опорный стержень, чтобы он оставался открытым.
Шаг 5. Проверьте жидкости, если необходимо, и закройте капот.
Есть много вещей, которые вы можете проверить под капотом автомобиля, чтобы контролировать его работоспособность. Жидкость для омывания лобового стекла, уровень масла и тормозную жидкость можно проверить, если вы знаете, где искать.Чтобы закрыть капот автомобиля, просто нажмите на него. Убедитесь, что капюшон упал с ваших рук на несколько дюймов от низа, чтобы он закрылся, не прижимая пальцы.Для более старых моделей поднимите капот, снимите опорную штангу, заправьте опорную штангу обратно в держатель и опустите капот, чтобы закрыть.
Часто задаваемые вопросы
Что мне делать, если капот моей машины не открывается?
Капот вашего автомобиля может не открываться по нескольким причинам. Но обычно это происходит из-за того, что защелка может немного застрять. Чтобы исправить это, вам, возможно, придется осторожно надавить на капюшон, чтобы посмотреть, сможете ли вы ослабить его. В противном случае, впрочем, не стоит с ней слишком много играть. Если проблема не исчезнет, вызовите механика.
Где я могу найти дешевую автостраховку?
Если у вас возникла механическая проблема, и ваши расходы начинают стремительно расти, рекомендуется поискать страховку для автомобиля. Лучший способ сделать это — использовать Jerry, интеллектуальный инструмент на основе искусственного интеллекта, который может найти доступные полисы автострахования, адаптированные для вас.После того, как вы ознакомитесь со всеми лучшими политиками поставщиков, Джерри обработает телефонные звонки, оформление документов и продление подписки на ваш лучший выбор, чтобы вам не приходилось этого делать.
Под капотом: термопласты решают сложные задачи
Композитные материалыприменяются в салонах автомобилей, а также в компонентах экстерьера и шасси в сегментах высокопроизводительных автомобилей, пикапов и электромобилей. Но они не спешили проникать в моторный отсек. Под капотом тепло от двигателя внутреннего сгорания и воздействие моторных жидкостей (топлива, масла и охлаждающей жидкости) уже делают его жестким окружением. И ситуация становится все более жесткой, поскольку все более строгие требования к выбросам и экономии топлива подталкивают рынок к меньшим бензиновым и дизельным двигателям с турбонаддувом, многие из которых оснащены системами рециркуляции выхлопных газов.Температура под капотом повышается, потому что эти более мощные двигатели нагреваются сильнее, а доступного пространства в моторном отсеке не хватает, поскольку автомобили становятся более компактными, а их глубокие передние концы затрудняют охлаждение под капотом. Более того, расширенные гарантии производителей автомобилей на новые автомобили вынуждают поставщиков использовать материалы с более длительным сроком службы, но они также требуют снижения веса компонентов и стоимости.
Потребность в компонентах под капотом, которые работают лучше и дольше при меньшем весе и стоимости, открыла область роста для нескольких семейств армированных волокном, литьевых, высокотемпературных (полу) кристаллических термопластов.Химический состав этих смол обеспечивает более высокие термические и химические характеристики и большую ударную вязкость по сравнению с обычными термопластами.
Кроме того, (полу) кристаллические термопласты демонстрируют большую ударную вязкость при меньшем весе, лучшую эстетику сразу после инструмента и возможность повторной обработки в расплаве (облегчая сварку и позволяя вторичную переработку) — все преимущества по сравнению с обычными термореактивными пластинами.
В сочетании с процессом литья под давлением эти материалы преодолевают ограничения по весу и конструкции и исключают дорогостоящие этапы постпроизводства, которые типичны для алюминия, стали и термореактивных композитов, таких как объемная формовочная масса (BMC), которые сложнее формировать.Комбинация материалов и процессов обеспечивает беспрецедентную свободу проектирования и интеграции деталей. Это позволяет быстрее изготавливать сложные конструкции (время цикла сокращается, а детали меньшего размера можно формовать в многопозиционных инструментах) за один этап — с превосходной повторяемостью и воспроизводимостью (R&R). Это делает процесс идеальным для производства автомобилей среднего и большого объема, где скорость производства имеет высокий приоритет и первоначальная более высокая стоимость инструментов может быть оправдана. При таких объемах производства затраты на изготовление и детали могут быть значительно ниже, чем у литых или обработанных алюминия и стали.Здесь рассмотрены несколько наиболее интересных примеров использования композитных материалов в подкапотном пространстве.
Живот вверх: масляные поддоны становятся высокотехнологичными
Одним из наиболее сложных приложений под капотом является масляный поддон двигателя. Он должен не только работать с горячими ароматическими углеводородами, которые разъедают многие полимеры, но он также устанавливается низко на ходовой части, где его забивают камнями и гравием, поднимаемым шинами. Зимой масляные поддоны подвергаются воздействию дорожной соли — еще одного химического вещества, которое вредно как для пластмасс, так и для металлов.Большинство масляных поддонов также имеют довольно сложную внутреннюю геометрию, которая в случае металлов может быть преобразована в тяжелые, состоящие из нескольких частей узлы, производимые на многочисленных этапах производства. Но это меняется, поскольку литые под давлением полиамиды, армированные стекловолокном (PA), которые сначала получили место в гибридных композитно-алюминиевых модулях масляного поддона для коммерческих грузовиков, теперь получают признание в полностью композитных модулях для легковых автомобилей и легких грузовиков.
Первый композитный модуль масляного поддона сложной многокамерной конструкции дебютировал на тогдашних моделях DaimlerChrysler (Штутгарт, Германия) 2004 модельного года (MY) Actros BR 500 тяжелых грузовиков класса 8.Ultramid A3HG7, полиамид PA 6/6, армированный коротким стеклом на 35 процентов, от BASF SE (Людвигсхафен, Германия) заменил листовой формовочный компаунд (SMC), который ранее заменил литой под давлением алюминий. Полученная в результате сковорода весила 6,3 кг / 14 фунтов, что на 50 процентов меньше, чем исходная алюминиевая деталь. Это помогло конструкторам снизить выбросы парниковых газов и улучшить топливную экономичность. Панорама PA также была на 1 дБ тише, что важно с учетом строгих ограничений по уровню шума в Европе (и особенно в Германии). Кроме того, в процессе литья под давлением использовалась оснастка с разборным стержнем для развальцовки (удлинения) сторон поддона.При большей ширине поддон вмещал на 30 процентов больше масла, чем его предшественники, что увеличивало интервалы замены масла в автомобилях на 50 процентов, что на грузовиках с большим пробегом и дальнемагистральных перевозках приводит к снижению затрат на техническое обслуживание и увеличению времени вождения для владельцев автопарков. . Коррозия также была уменьшена (по сравнению с оригинальными металлическими поддонами), а литье под давлением позволило интегрировать значительное количество деталей и функциональных возможностей, сэкономив вес и затраты на сборку после формования.
Был настолько успешным был тот первый полиамидный масляный поддон, который за последние шесть лет, армированный коротким стеклом PA 6/6 и PA 6, от BASF и DuPont Automotive (Трой, штат Мичиган).), получили распространение на масляных поддонах для легких и средних грузовиков и легковых автомобилей. К ним относятся дизельные седаны Mercedes C-класса 2008 года выпуска от Daimler AG (Штутгарт, Германия), а также внедорожники (внедорожники) Excursion 2009 года выпуска, пикапы Super Duty, фургоны Econoline и коммерческие грузовики LCF (низкая кабина вперед). от Ford Motor Co. (Дирборн, штат Мичиган).
Последняя версия этой развивающейся технологии предназначена для отвода масла в гору, когда транспортное средство, рассчитанное на бездорожье, преодолевает подъем 60%.Он дебютировал с 5,7-литровым двигателем V8 Hemi на внедорожнике Jeep Grand Cherokee 2010 года выпуска от Chrysler Group LLC (Оберн-Хиллз, Мичиган). Модуль представляет собой 100-процентный армированный термопласт — специально оптимизированную версию BASF Ultramid B3ZG7 OSI с 35-процентным коротким стеклом / PA 6. Формованный системным поставщиком MAHLE North America (Фармингтон-Хиллз, Мичиган) в инструментах, созданных Integrity Tool & Mold Inc. . (Олдкасл, Онтарио, Канада) утверждается, что конструкция представляет собой новый уровень интеграции деталей.Он объединяет три основных узла: масляный поддон, поддон для отвода воздуха (с функцией скребка) и маслосборную трубку. Слишком сложно формовать как единое целое, узлы формуют отдельно, а затем соединяют с помощью сварки (методы вибрации и инфра-стойки), чтобы сформировать единый модуль.
BASF отмечает, что основная смола была оптимизирована для воздействия на камни и удержания механических элементов при воздействии горячего масла, низких температур и дорожных солей. Полностью армированный пластиковый масляный поддон заменяет штампованную сталь, бесшумную сталь (ламинаты из стали и эластомерных полимеров) и литой алюминий. Масляный поддон из армированного пластика снижает вес на 41 процент, экономит 50 процентов на инструментах и устраняет четыре операции сборки, которые требовались с металлическими предшественниками.Сообщается, что модули масляного поддона из армированного термопласта в настоящее время используются в стационарных генераторах и сельскохозяйственном / внедорожном оборудовании, поэтому ищите дальнейшее распространение этой технологии.
Три к одному: впрыскиваемый воздуховод наддувочного воздуха
По мере увеличения температуры и давления под капотом воздуховоды наддувочного воздуха требуют более эффективных смол и более эффективного производства. Хорошим примером является воздуховод, разработанный Röchling Automotive Leifers GmbH (Лейферс / Лайвес, Италия) и запущенный на 2-литровых дизельных двигателях производства Volkswagen AG (Вольфсбург, Германия) для компактного кроссовера Tiguan 2009MY.Воздуховод был отлит из двух марок армированной коротким стеклом линейной полифениленсульфидной смолы Fortron (PPS) от Ticona Engineering Polymers (Кельстербах, Германия). Утверждается, что это первое приложение, в котором стеклопластиковый PPS был успешно выдувным формованием.
Изначально изготовленный из алюминия, первые пластиковые итерации этого воздуховода наддувочного воздуха включали инженерное формование сложной трубки наддувочного воздуха с помощью одного набора инструментов; затем отдельно литьевые зажимы, проушины и крепежные скобы в другом наборе инструментов; и, наконец, прикрепление деталей, полученных литьем под давлением, к трубке, полученной выдувным формованием, с помощью горячей плиты или вибрационной сварки, что потребовало еще одного приспособления.Работая с Ticona, Röchling разработал уникальный и теперь запатентованный гибридный процесс под названием JectBonding, который компания описывает как операцию «сборки в форме». Он объединяет три предыдущих этапа производства — выдувное формование, литье под давлением и сварку — в единый последовательный процесс (с использованием одного или нескольких инструментов, в зависимости от сложности детали). Это исключает операции сборки после формования и связанные с этим браки, поскольку легче поддерживать допуски на позиционирование, чем при последующих сварочных операциях.По словам доктора Фабрицио Чини, руководителя отдела исследований и разработок Röchling Automotive, единый процесс также увеличивает R&R и повышает надежность соединения, что, как сообщается, делает его на 20 процентов прочнее, чем традиционная сварная сборка.
По сути, процесс начинается как обычное выдувное формование. Заготовка падает и надувается. Он расширяется наружу, контактирует со стенками полости инструмента и замерзает, образуя полую структуру. Затем интегрированный узел впрыска стреляет крепежными проушинами в расширенную и еще горячую заготовку, создавая высокопрочное соединение между трубой и ее функциональными элементами перед извлечением из формы.При контакте с горячей заготовкой выступы химически и механически соединяются с трубкой, образуя более прочное и чистое соединение.
В зависимости от сложности конечной детали и желаемой степени интеграции второстепенных деталей существует вариант процесса, который включает использование второго инструмента для впрыска. Например, любое приспособление, добавленное к трубке во время первоначального формования раздувом, должно быть расположено на линии разъема инструмента, чтобы оно находилось на линии вытяжки при открытии инструмента. Для формования дополнительных компонентов с ориентацией вне плоскости к линии разъема несущую трубку сначала формируют в одном инструменте, который затем открывается, а еще горячая часть быстро перемещается ко второму инструменту для литья под давлением, который закрывает и вводит остальные функциональные компоненты.В этой конфигурации несущая часть должна быть спроектирована так, чтобы допускать частичное плавление ее поверхности в области, куда вводятся дополнительные компоненты, чтобы гарантировать прочное соединение. В ситуациях, когда требуется высокая степень автоматизации и меньшее количество этапов процесса и инструментов, предпочтительнее более простая версия JectBonding с одним инструментом. Однако, когда большая гибкость конструкции увеличивает функциональность детали, вариант со вторым инструментом для впрыска является лучшим выбором. Независимо от того, какой вариант выбран, Чини говорит, что оба решения улучшают прочность сцепления и предлагают экономию средств по сравнению страдиционные методы формования с постформовочной сваркой.
Поскольку деталь представляет собой горячую сторону трубки наддувочного воздуха, были использованы два разных сорта PPS, армированного стекловолокном, поскольку для каждого процесса требуется материал с разной вязкостью расплава. Fortron 1115LO, 15% стекло / PPS с высокой прочностью расплава и вязкостью, был использован для самой трубки наддувочного воздуха, потому что этот сорт имел высокую прочность на подвешивание, необходимую для падения примерно 1 м / 39 дюймов заготовки (которая несколько длиннее, чем заключительная часть), не ломая ее, а затем надуть, не разрывая стенки детали.Для последовательного впрыска функциональных компонентов использовалось 30-процентное стекло / PPS (Fortron FX4330T7), поскольку этот материал обладает высокой ударной вязкостью и ударной вязкостью, а также очень хорошими свойствами текучести. Это позволило склеивать функциональные элементы инжекцией при минимально возможных давлениях и температурах, что уменьшало коробление и сводило к минимуму возможность раздува стенки трубы. PPS обеспечивает превосходную стабильность размеров и чрезвычайно низкую ползучесть, коэффициент линейного теплового расширения (CLTE), сравнимый с алюминием, присущую ему огнестойкость, высокую твердость и жесткость при повышенных температурах (до 240 ° C / 464 ° F), отличную устойчивость к подкапотному покрытию. автомобильная химия, низкое влагопоглощение и простота обработки.
Обработка PPS с помощью JectMolding приводит к сокращению продолжительности цикла, высокой надежности процесса, значительному снижению капитальных затрат и меньшему количеству вторичных операций. Фактически, стоимость производства была ниже, чем у предыдущих алюминиевых сборок. Кроме того, композитная деталь на 30 процентов легче, что помогает снизить расход топлива и выбросы CO 2 на этом и без того впечатляюще эффективном двигателе. Дополнительным преимуществом является то, что общий визуальный эффект дизайна компонента и его качество отделки становятся более привлекательными.По словам Рёхлинга, подобная технология может стать благом для автопроизводителей в Европе, где с 2006 года 50 процентов новых транспортных средств, зарегистрированных на рынке, приходятся на дизельные двигатели.
Установка кола: биокомпозитные торцевые баки радиатора
Одним из самых необычных применений нового подкапотного пространства является пара торцевых баков радиатора из биокомпозитного материала, которые впервые появились на седане Toyota Motor Corp. (Toyota City, Япония) 2010MY Camry . Zytel RS PA 6/10, армированный коротким стеклом, производства DuPont Automotive содержит 40 процентов биопластика по весу.Возобновляемый мономер биопластика получают из касторового масла. Это первый случай, когда биокомпозитная деталь была использована в сложных условиях подкапотного пространства, подверженных воздействию высоких температур и агрессивных химикатов. Раньше большинство автомобильных применений полимеров на биологической основе находилось внутри салона транспортного средства, в гораздо менее требовательной среде, в качестве декоративной или полуструктурной внутренней отделки. В случае боковых баков радиатора детали подвергаются воздействию горячего этиленгликоля в течение продолжительных периодов времени, а также дорожных солей, и должны обеспечивать отличные механические свойства, а также термическую и химическую стойкость.Кроме того, они должны выдерживать жесткие допуски на размеры, чтобы избежать растрескивания и утечки радиаторной жидкости. Приложение было совместной разработкой DuPont и поставщика систем и переработчика материалов DENSO Corp. (Кария, Япония), которая также производила инструменты для литья под давлением для деталей.
DuPont Automotive сообщает, что исследование, проведенное для нее компанией MarketTools Inc. (Сан-Франциско, Калифорния), показывает, что 65 процентов потребителей в США заявили, что они готовы не только покупать продукты, изготовленные из возобновляемых источников, но и платить больше за их тоже.Фактически, PA нового класса присоединяется к растущему числу продуктов из возобновляемых источников, которые теперь коммерчески доступны от DuPont. Каждый из них получен (полностью или частично) из сельскохозяйственного сырья (например, кукурузы, сои, клещевины, сахарного тростника или пшеницы). Компания отмечает, что, поскольку эти установки поглощают CO 2 в течение своего жизненного цикла, углеродные следы отформованных деталей из биополимера, соответственно, меньше, чем у пластиковых компонентов, сделанных из обычных термопластов, полностью содержащих нефть.
Повышение термостойкости систем охлаждения
Как и везде, под капотом, тепловые требования к компонентам системы охлаждения растут. Об этом свидетельствует новый модуль масляного фильтра, установленный на двигателе на двигателях Chrysler Pentastar 2011MY. В отличие от большинства модулей масляных фильтров, которые монтируются низко на двигателе в более прохладных, но труднодоступных местах, этот расположен глубоко в долине двигателя, размещение возможно только потому, что формовщик имел доступ к специально разработанной марке 35. % короткостекло ПА 6/6.В модуле масляного фильтра, произведенном поставщиком систем и переработчиком материалов Hengst of North America Inc. (Камден, Южная Каролина), отсутствуют многочисленные детали и снижен вес модуля на 43 процента. Это также экономит Chrysler более чем на 60 процентов прямых затрат и предлагает труднее измерить косвенную экономию затрат благодаря большей надежности деталей. Кроме того, пластиковый модуль можно сжечь для циклирования энергии в конце срока его службы, что было невозможно с предыдущей металлоемкой системой.
Ключом к успеху в этом применении является использование нового Ultramid A3WG7 HRX BK PA 6/6 от BASF, термостабилизированного сорта, который модифицируется во время полимеризации для повышения его устойчивости к гидролизу при контакте с горячим гликолем (от 120 ° C до 130 ° C). ° C / 248 ° F до 266 ° F), а также для увеличения стойкости к тепловому старению в горячем воздухе. Компания заявляет, что другие модификации уменьшают разбухание и улучшают прочность сварного шва — важные свойства для детали, подверженной воздействию горячего масла и охлаждающей жидкости.
Долговечная красота: Крышка двигателя с турбонаддувом
Требования к температуре и характеристикам также растут для относительно простых статичных деталей.Хорошим примером является акустическая крышка двигателя Ecotec 2L с турбонаддувом 2010-го года для спортивного седана Cadillac CTS производства General Motors (Детройт, Мичиган). Помимо воздействия горячего масла, охлаждающей жидкости и дорожной соли, автопроизводитель требует, чтобы крышка выдерживала постоянную температуру 180 ° C / 356 ° F и максимальную температуру 200 ° C / 392 ° F. Другие характеристики включают отличную чистоту поверхности, возможность огнестойкости и циклы формования менее чем за минуту, что позволяет достичь целевых показателей стоимости.
«Чаще всего мы обнаруживаем, что в наших применениях с турбонаддувом и других высокотемпературных системах непрерывный температурный диапазон превышает допустимый для стандартных нейлон», — говорит Шон Оуэн, старший инженер проекта группы доставки воздуха силовых агрегатов GM. . «Обычно мы использовали полифталамидные [PPA] материалы, которые имеют проблемы с ценой, внешним видом и технологичностью. Некоторое время мы искали замену ».
К счастью, новая технологическая платформа, недавно коммерциализированная DuPont Automotive, предоставила решение благодаря новой комбинации полимерных модификаций / добавок, которую компания называет технологией Shield.Пакет модификаторов / добавок помогает продлить сохранение свойств ряда продуктов DuPont PA и PPA.
GM был первым автопроизводителем, который использовал один из этих материалов. «GM потребовалось всего 90 дней с момента запуска нашего продукта, чтобы извлечь выгоду из этого замечательного материала», — говорит Терри Кресси, исполнительный менеджер по работе с клиентами DuPont Automotive OEM. «Скорость, с которой была внедрена эта инновация, показывает, насколько мощным может быть сотрудничество для быстрого и экономичного вывода инноваций на рынок».
Марка, используемая для акустического кожуха двигателя CTS , представляет собой смолу Zytel Plus PLS 95G35DH, запатентованный сополимер PA с 35-процентным армированием коротким стеклом.Его постоянная и пиковая рабочие температуры, 210 ° C / 410 ° F и 230 ° C / 446 ° F, соответственно, легко удовлетворяют повышенным температурным требованиям крышки. Что еще более важно, этот сорт, как утверждается, в два раза дольше сохраняет свойства теплового старения, чем не только обычные PA, но и некоторые более дорогие специальные термопласты, обеспечивая длительный срок службы. Компания также сообщает, что более высокие скорости потока делают его более быстрым и легким в обработке, чем другие специальные PA, но при этом материал сохраняет хорошее качество поверхности.
Говорят, что технологияShield включает в себя новую полимерную основу, дальнейшие модификации полимера и специальный пакет присадок. Сообщается, что DuPont Automotive подала более 20 заявок на патенты в связи с технологией Shield и описывает ее как наиболее важную разработку PA за три десятилетия.
«Этот новый продукт является результатом нескольких прорывов в исследованиях и разработках, направленных на рентабельное повышение производительности и, особенно, долговечности, для удовлетворения потребностей автомобильного рынка», — говорит Боб Лоутон, менеджер по глобальным технологиям DuPont в Zytel PA.«Конвергенция химического состава произвела потрясающий скачок в долговечности. Мы изучаем другие полимеры, характеристики которых можно значительно улучшить с помощью технологии DuPont Shield ». Компания также заявляет, что планирует использовать материалы с усиленной защитой Shield в других компонентах подкапотного пространства, таких как масляные поддоны и поддоны трансмиссии, модули масляных фильтров, крышки коромысел и компоненты системы кондиционирования воздуха.
Изготовленный формовщиком и производителем инструментов Camoplast Inc. (Шербрук, Квебек, Канада), новый кожух двигателя CTS позволил GM снизить затраты на 30%, но при этом удвоил срок службы кожуха и улучшил внешний вид по сравнению спредыдущие оценки PPA.
Больше возможностей для замены металла
Общим для этих приложений является то, что они представляют новые возможности для замены металлов за счет использования того, что лучше всего получается у композитов. Тесное сотрудничество между производителями комплектного оборудования, поставщиками смол и переработчиками явно принесло дивиденды в виде улучшения материалов и, в некоторых случаях, технологических инноваций. Представленные здесь модификации смол указывают на значительную активность в высокотемпературном сегменте рынка термопластов.В ближайшие несколько лет, вероятно, появятся новые инновации, поскольку эта технология распространится на другие семейства полимеров. Эти истории также показывают, что процесс литья под давлением «рабочая лошадка» по-прежнему может многое предложить новаторам в области автомобилестроения.
Celanese Corporation
.
