Что такое синхронизатор: как работает и почему ломается

Содержание

Синхронизаторы МКПП

Синхронизатор необходим для бесшумной и плавной работы МКПП

Трансмиссия

Переключение передач в МКПП обеспечивается набором из шестерен, входящих в зацепление попарно. При этом одна шестерня из пары жестко закреплена на первичном валу, а вторая, обладающая способностью вращаться, находится на промежуточном валу коробки. Водитель, перемещая рычаг управления МКПП, вводит в зацепление то одну пару шестерен, то другую. Поскольку диаметр шестерен разный, при образовании пар меняется передаточное число, чем и обеспечивается ступенчатая регулировка скорости автомобиля. При разном диаметре шестерни обладают и разным количеством зубьев. Поэтому для того, чтобы можно было менять пары с участием разных шестерней, не останавливая автомобиль, была придумана конструкция, частью которой является синхронизатор.

Что такое синхронизатор

Для соединения шестерен в конструкции МКПП предусмотрены подвижные муфты, «подталкивающие» шестерни друг к другу. Однако для достижения зацепления вращающихся колес добиться их сближения мало – необходимо сделать так, чтобы они вращались с одинаковой скоростью. Только после этого зубья войдут в зацепление без шума и с первого раза. Чтобы уравнять скорости, было придумано и реализовано интересное техническое решение: торцу шестерни, которую необходимо ввести в зацепление, придают форму конуса, и помещают между ней и муфтой специальное кольцо с зубчатым венцом, которое и называют синхронизатором МКПП.

Какую работу выполняет синхронизатор

Муфта, приближаясь к шестерне, которую требуется ввести в зацепление, сначала входит в соприкосновение с синхронизатором. При дальнейшем движении муфта прижимает его к колесу. Возникает трение, и шестерня начинает разгоняться (если она вращалась медленнее, чем муфта), либо притормаживается вплоть до уравнивания скоростей вращения. Когда этот эффект достигнут, все три элемента неподвижны друг относительно друга, и их можно сцепить. Муфта продолжает движение вперед и давит на шестерню, придвигая ее к другой шестерне на другом валу, с которой ей предстоит сцепиться.

Появление синхронизированных коробок передач

В СССР несинхронизированными МКПП оснащались все довоенные модели (ГАЗ-А, ГАЗ-М-1) и часть послевоенных автомобилей («Победы» ГАЗ-М-20 первых выпусков, внедорожники ГАЗ-69). Синхронизаторы, а вместе с ними и синхронизированные коробки передач начали появляться в сороковые годы. При этом, поначалу синхронизаторами оснащали лишь высшие передачи – например, вторую и третью в конструкции ГАЗ-21 «Волга». Считалось, что при небольшой скорости движения, угадать момент переключения пониженной передачи при определенном навыке сможет любой водитель.

Из чего сделаны синхронизаторы

Чаще всего синхронизаторы делают из латуни или из стали. Металлические кольца формуют либо методом ковки, либо при помощи мощного пресса. При этом зубчатые венцы могут быть покрыты защитным напылением из молибдена, железа, меди. В современных коробках передач встречаются синхронизаторы, покрытые слоем карбона. Задача покрытия – снижать шум и обеспечивать высокое трение при соприкосновении с шестерней. Кольца с покрытием из карбона демонстрируют отличные характеристики, но их производство достаточно дорого, поэтому такие детали встречаются лишь в трансмиссиях спортивных автомобилей высшей бюджетной категории.

Интересные факты о синхронизаторах

Коробки, не оснащенные синхронизаторами, до сих пор используют в некоторых автомобилях, предназначенных для автоспорта. В частности, некоторые раллийные МКПП не синхронизированы, так как простота конструкции всегда оставляет шанс доехать до финиша, когда другие автомобили уже сошли с дистанции. Что же касается возможности переключения передач – опытный спортсмен оперирует несинхронизированной коробкой даже быстрее, чем синхронизированной.

Синхронизатор — это… Что такое Синхронизатор?

Синхронизатор
        автомобильный, устройство для безударного и бесшумного включения шестерён в коробке передач (См. Коробка передач) легковых и грузовых автомобилей. Действие С. основано на предварительном уравнивании угловых скоростей ведомого вала коробки передач и зубчатых колёс, связанных с ведущим валом благодаря трению между деталями, вводимыми в зацепление.

         С. состоит из каретки, скользящей по шлицам ведомого вала коробки передач, и обоймы, соединяющей два фрикционных кольца, имеющих конические внутренние поверхности. Трение между конусными поверхностями шестерни и фрикционного кольца муфты вызывает выравнивание скорости их вращения, после чего передача безударно включается.

         Применение С. для всех ступеней коробки передач (кроме заднего хода) обеспечивает лёгкость включения шестерни, исключает опасность скалывания зубьев и увеличивает срок службы коробки передач.



        Синхронизатор: 1 — обойма; 2 — муфта с выточкой для вилки переключения передач; 3 — штифт; 4 — каретка; 5 — фрикционные конусные кольца; 6 — пружина фиксатора.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

Синонимы:
  • Синтаксис
  • Синхронизация

Смотреть что такое «Синхронизатор» в других словарях:

  • Синхронизатор — устройство для синхронизации: Синхронизатор (фотография)  устройство, обеспечивающее одновременное срабатывание затвора фотоаппарата и вспышки студийного освещения. Синхронизатор (автомобиль)  устройство, необходимое для плавного,… …   Википедия

  • СИНХРОНИЗАТОР — СИНХРОНИЗАТОР, синхронизатора, муж. (тех.). Приспособление, создающее синхронное действие чего нибудь. Синхронизатор пулемета на самолете (связывает пулемет с мотором для регулирования выстрелов с тем, чтобы пули не попадали в лопасть воздушного… …   Толковый словарь Ушакова

  • синхронизатор — синхронизирующее устройство; сельсин Словарь русских синонимов. синхронизатор сущ., кол во синонимов: 1 • сельсин (3) Словарь синонимов ASIS.

    В.Н. Тришин …   Словарь синонимов

  • СИНХРОНИЗАТОР — СИНХРОНИЗАТОР, а, муж. (спец.). Механизм, устройство, обеспечивающее синхронное действие чего н. С. звука и изображения (в кино, телевидении). Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • Синхронизатор — (от греческого s(y)nchronos одновременный) в авиационном стрелковом оружии механизм, обеспечивающий возможность стрельбы из авиационных пулемётов (пушек) через плоскость вращения воздушного винта. Синхронизация стрельбы и вращения винта… …   Энциклопедия техники

  • синхронизатор — Узел электронного блока, задающий частоту следования импульсов возбуждения и согласующий по времени работу всех других электронных узлов. [Система неразрушающего контроля. Виды (методы) и технология неразрушающего контроля. Термины и определения… …   Справочник технического переводчика

  • СИНХРОНИЗАТОР — (1) автомобильный устройство в коробке передач с постоянным зацеплением шестерён для безударного и бесшумного переключения передач за счёт полного выравнивания угловых скоростей соединяемых деталей; (2) С. звука устройство для синхронизации звука …   Большая политехническая энциклопедия

  • синхронизатор — устройство, посредством которого осуществляется синхронизация (напр , устройство для безударного переключения шестерен в коробке передач автомобиля, устройство для автоматического включения двух синхронных электрогенераторов, устройство для… …   Словарь иностранных слов русского языка

  • синхронизатор — sinchronizatorius statusas T sritis automatika atitikmenys: angl. lock unit; synchronizer; timer; timing device; timing mechanism; timing unit vok. Synchronisator, m; Synchronisiereinrichtung, f; Synchronisiergerät, n rus. синхронизатор, m;… …   Automatikos terminų žodynas

  • синхронизатор — sinchronizatorius statusas T sritis fizika atitikmenys: angl. synchronizer vok. Synchronisator, m; Synchronisiergerät, n rus. синхронизатор, m pranc. synchronisateur, m; synchroniseur, m …   Fizikos terminų žodynas


устройство, назначение и принцип работы

Как МКПП (механические коробки), так и РКПП (АМТ, роботизированные коробки) представляют собой синхронизированные КПП. Если просто, чтобы добиться максимально плавного и «мягкого» включения передачи, происходит выравнивание частоты вращения вала и соответствующей шестерни в коробке передач.

Такое выравнивание становится возможным благодаря наличию синхронизатора. Синхронизатор также уменьшает общий износ механического соединения, снижается уровень шума при переключении, увеличивается срок службы КПП.

Содержание статьи

 Как устроен синхронизатор коробки передач

Начнем с того, что синхронизаторы зачастую устанавливаются  на все передачи на современных легковых авто. Также синхронизированной выполняется и передача заднего хода.

Исключением можно считать только бюджетные машины, в которых первая передача может быть без синхронизатора, а также некоторые грузовики, старые модели легковых автомобилей и т.д.

Сам синхронизатор КПП работает за счет использования силы трения в момент выравнивания скоростей. В зависимости от разницы в частоте вращения вала и шестерни, изменяется сила трения для синхронизации.

Другими словами, эффективная синхронизация достигается за счет увеличения площади поверхности соприкосновения. Для решения задачи в конструкцию КПП интегрируются специальные фрикционные кольца.

Устройство синхронизатора предполагает наличие таких элементов:

  • ступица и «сухари»
  • муфты включения
  • блокировочные кольца
  • шестерни, которые имеют фрикционный конус

Как правило, один синхронизатор в КПП синхронизирует 2 передачи, то есть работает с двумя шестернями. Основой синхронизатора является ступица, которая имеет шлицы (внутренние и наружные).

Посредством внутренних шлицев реализовано соединение с вторичным валом коробки, а также имеется возможность осевого перемещения по валу. Наружные шлицы отвечают за то, чтобы добиться соединения ступицы с муфтой включения.

Также по окружности ступицы сделаны пазы (три паза). В эти пазы ставятся «сухари», которые дополнительно подпружинены. Указанные сухари синхронизатора осуществляют нажатие на блокирующее кольцо при включении передачи и блокируют муфту во время синхронизации.

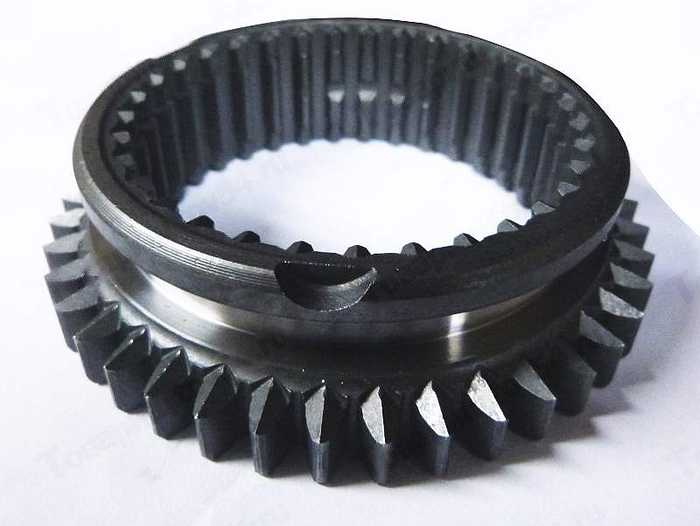

Муфта синхронизатора (муфта включения) позволяет добиться жесткого соединения шестерни и вала. Данная муфта закреплена на ступице и имеет внутренние шлицы, при этом шлицы получают кольцевую проточку. В этой проточке находятся выступы сухарей. Также к муфте синхронизатора присоединена вилка КПП.

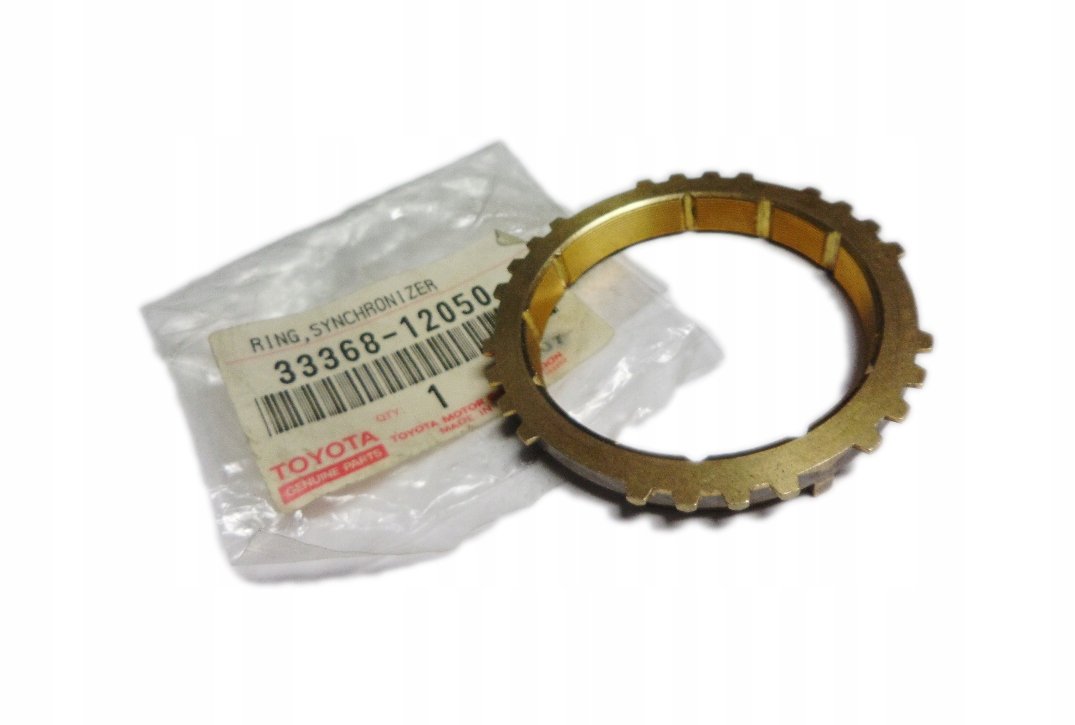

Блокировочное кольцо (блокирующее кольцо синхронизатора)  отвечает за синхронизацию, предотвращая замыкание муфты до  того момента, пока не произойдет выравнивание скорости вала и шестерни.

Такое кольцо имеет коническую поверхность с внутренней стороны. Данная поверхность контактирует с фрикционным конусом шестерни. Наружная сторона кольца также имеет шлицы, которые блокируют муфту включения.

Торцевая поверхность кольца (со стороны ступицы) имеет 3 паза. В эти пазы заходят сухари ступицы. Сами пазы не позволяют кольцу прокручиваться в результате контакта с  фрикционным конусом, так как пазы фактически являются упором для сухарей.

Также некоторые КПП могут иметь синхронизаторы, когда выступы сделаны на блокирующем кольце, а пазы выполнены в самой ступице.

Чтобы увеличить поверхность соприкосновения, используются синхронизаторы с несколькими конусами: 2 или 3 конуса (двухконусный и трехконусный синхронизатор).

В качестве примера, 3-х конусный синхронизатор кроме наружного блокировочного кольца еще имеет внутреннее, а также промежуточное кольцо. Чтобы эти кольца не проворачивались, на самих кольцах есть выступы. Такие выступы позволяют зафиксировать кольцо в соответствующих пазах шестерни и блокировочного кольца.

Получается, 3-х конусный синхронизатор имеет целых три поверхности трения. Первая поверхность между конусом шестерни и внутренним кольцом, вторая — между внутренним и промежуточным кольцом, тогда как третья между промежуточным и блокирующим кольцом. Еще добавим, что в КПП могут одновременно устанавливаться как двухконусные, так и трехконусные синхронизаторы.

Принцип работы синхронизатора КПП

Если рычаг коробки передач находится в положении «нейтраль», мощность от ДВС на КПП не передается. При этом муфты синхронизаторов занимают среднее положение, а шестерни, закрепленные на ведомом валу, свободно вращаются.

Однако при включении передачи вилка осуществляет перемещение муфты синхронизатора, смещая муфту из среднего положения по направлению к шестерне. Параллельно вместе с самой муфтой сдвигаются и сухари, которые воздействуют на кольцо блокировки.

Указанное блокирующее кольцо прижимается к конусу шестерни, в результате возникает сила трения. Под воздействием этой силы кольцо проворачивается до упора сухарей в пазах кольца. Происходит стопорение кольца, то есть дальше оно не проворачивается.

Также блокирующее кольцо не позволяет муфте синхронизатора сдвигаться по оси вала. Это становится возможным благодаря тому, что торцы шлицев блокирующего кольца находятся как раз напротив торцов шлицев самой муфты.

Затем под действием силы трения осуществляется синхронизация скоростей шестерни и ведомого вала. После того, как скорости выравниваются, от нажима шлицев муфты кольцо блокировки  осуществляет поворот в противоположную сторону.

Это значит, что муфта перестает блокироваться, а ее шлицы без ограничений зацепляются с венцом шестерни. В результате обеспечивается жесткое соединение вторичного вала КПП и шестерни.

Как видно, синхронизация передач в КПП предполагает несколько процессов, хотя на практике механизм работает достаточно быстро. В результате водитель получает возможность практически моментально включить нужную передач.

При этом включение происходит плавно, нет необходимости выполнять двойной выжим сцепления на МКПП, что значительно облегчает вождение автомобиля с синхронизированной коробкой передач и увеличивает ресурс КПП.
