Замена рхх нива 21214

Регулятор холостого хода можно снять только после демонтажа дроссельного узла.

Крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу.

Снимаем регулятор холостого хода.

Соединение уплотнено резиновым кольцом.

Устанавливаем регулятор холостого хода в обратной последовательности.

У нового регулятора штангенциркулем проверяем расстояние между концом иглы клапана и монтажным фланцем: оно должно быть не более 23 мм.

Это необходимо для того, чтобы не повредить регулятор при монтаже — игла регулятора не должна упираться в седло дроссельного узла.

Перед установкой регулятора очищаем в дроссельном узле седло клапана, воздушный канал и поверхность под уплотнительное кольцо регулятора.

Смазываем уплотнительное кольцо регулятора моторным маслом. Момент затяжки винтов крепления регулятора 3–4 Н·м.

Как выполняется замена датчика холостого хода на ВАЗ 21214 (Нива)

Регулятор, датчик холостого хода Нива-21214 инжектор отвечает за холодный пуск двигателя и его работу на малых оборотах при выключенной передаче.

Раньше на карбюраторах эти функции выполняли 2 узла: воздушная заслонка с мембраной холодного запуска и электрический клапан с жиклером холостого хода.

В какой-то степени диагностировать неисправности было проще, чем после появления электронной системы управления подачей горючего. Тем не менее в ней при желании тоже можно разобраться, чтобы обнаруживать неполадки регулятора и самостоятельно их устранять.

Расположение элемента и принцип работы

В действительности термин «датчик» не слишком подходит к названию данного элемента, поскольку он не измеряет никаких параметров. Правильнее называть устройство регулятор холостого хода ВАЗ-21214. Это небольшой блок со встроенным внутри шаговым двигателем, к которому присоединен выдвигающийся шток. На конце штока установлен подпружиненный клапан в виде конуса, чья задача — перекрывать сечение канала, где движется воздух.

Как и в карбюраторах, работу двигателя с инжектором на холостом ходу обеспечивает отдельная система, где главную роль играет регулятор, управляемый контроллером.

В блоке управления подачей воздуха устроен специальный канал, идущий в обход дроссельной заслонки. То есть силовой агрегат Нивы работает на холостом ходу при полностью закрытой заслонке, при этом воздух поступает в инжектор через байпас. Здесь и стоит датчик холостого хода ВАЗ-21214, его задача — увеличивать или уменьшать проходящий через байпас воздушный поток по команде контроллера. Для пуска холодного двигателя всегда необходимо подавать в цилиндры обогащенную смесь, а по мере прогрева постепенно обеднять ее до нормы. Раньше вопрос решался перекрыванием первичной камеры с помощью заслонки, отчего в коллекторе возникало разрежение и мотор втягивал большее количество горючего.

Сейчас топливо подается в цилиндры методом впрыскивания, поэтому при запуске двигателя алгоритм работы топливной системы другой, хотя принцип используется тот же:

  1. При включении зажигания водителем срабатывает бензонасос, поднимающий давление в топливном тракте. Одновременно включается в работу контроллер и снимает показания со всех датчиков, отвечающих за функционирование силового агрегата.
  2. Ориентируясь на показания датчика температуры, массового расхода воздуха и положения дроссельной заслонки, контроллер понимает, что мотор холодный и для запуска нужно приготовить обогащенную смесь.
  3. После включения стартера контроллер дает команду регулятору холостого хода перекрыть большую часть канала, чтобы топливовоздушная смесь была максимально обогащенной (много бензина и мало воздуха). После чего производит впрыск горючего в цилиндры, подавая искру на свечи.
  4. Двигатель запускается, процессор тут же выводит его на режим 1000-1200 оборотов в минуту для прогрева, ориентируясь по датчику массового расхода воздуха и положению коленвала. При этом регулятор холостого хода приоткрывает проход для воздуха в канале.
  5. По мере прогрева мотора его температура повышается, что и «видит» контроллер с помощью датчика температуры. Он дает команду регулятору открыть большее сечение для воздуха, а сам подает в цилиндры меньше топлива. Таким образом, смесь постепенно обедняется, обороты двигателя на холостом ходу снижаются до отметки 850 об.
    /мин.

Вот почему так важно не трогать педаль акселератора во время пуска и прогрева силового агрегата.

Открывая дроссельную заслонку на холодном двигателе, вы сбиваете с толку контроллер, который тут же стремится уменьшить поток воздуха в коллектор, закрывая посредством регулятора канал холостого хода. Мотор работает нестабильно, пока вы не отпустите педаль.

Дополнительная функция регулятора

Дополнительная функция рассматриваемого устройства заключается в перекрывании воздушного потока в режиме принудительного холостого хода. Этот режим активируется при соблюдении 3 условий:

  • автомобиль движется накатом;
  • включена какая-либо передача;
  • обороты двигателя выше отметки 1800 об./мин.

В таких условиях подавать топливовоздушную смесь в цилиндры нецелесообразно, поскольку машина движется по инерции. Так горючее будет расходоваться впустую. Поэтому, ориентируясь по датчикам заслонки и скорости, контроллер прекращает подачу топлива и воздуха, отдавая соответствующие команды форсункам и регулятору холостого хода.

Когда обороты падают ниже отметки 1800 об./мин либо водитель нажимает на педаль газа, подача горючей смеси возобновляется. Если же автомобилист переключает КПП в нейтральное положение, то регулятор открывает канал, и в работу включается только холостой ход.

Замена элемента

Признаки выхода из строя элемента холостого хода очень похожи на поломку датчика положения дроссельной заслонки, только при этом на панели приборов не вспыхивает табло «Check engine». Машина плохо заводится в холодном состоянии, нестабильно работает на холостом ходу и может заглохнуть при движении накатом. Регулятор ремонту не поддается, его нужно только менять.

Замена элемента производится в таком порядке:

  1. Отсоединить от блока дроссельной заслонки все патрубки, открутить и снять этот узел. Без этого демонтаж регулятора невозможен.
  2. Элемент в виде бочонка с фланцем прикручен к корпусу 2 винтами.
    Открутить их и вытащить регулятор, не потеряв прокладку.

После замены нужно установить узел дроссельной заслонки обратно, подключить патрубки и запустить двигатель для проверки.

Замена регулятора холостого хода наНива Шевроле: признаки

Во время работы двигателя на холостом ходу, подача воздуха в мотор осуществляется при помощи регулятора холостого хода. Это устройство представляет собой двухполюсный шаговый электрический двигатель, с соединением из конусного клапана. И когда ЭБУ подаёт сигнал на регулятор, он перемещает клапан, ограничивая проход воздуха через канал.

Обратите внимание, что это устройство неразборное, и когда оно выходит из строя подлежит полной замене, также стоит отметить, что его демонтаж необходимо производить только после осмотра и снятия всего дроссельного узла.

Пошаговый порядок демонтажа регулятора холостого хода на Нива Шевроле

Для того, чтобы демонтировать регулятор холостого хода, вам потребуются некоторые инструменты, такие как головка на «13», крестообразную отвёртку и плоскогубцы.

  1. Первым делом обеспечиваем автомобилю стоянку на ровной поверхности, ставим её на ручник и при необходимости устанавливаем противооткатные упоры.
  2. Далее, открываем капот, отключаем минусовую клемму с аккумуляторной батареи.
  3. Следующим шагом будет, выкручивание гаек крепления и демонтажа шпилек с ресивера от дроссельной заслонки. Обратите внимание, что отсоединять патрубки адсорбера, охлаждающей жидкости и вентиляции картера нет необходимости.

Демонтаж дроссельного узла вместе с РХХ.

Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.

  • Затем отключаем разъём с проводами от РХХ.
  • Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.
  • Все болты указаны стрелками.

    Когда два винта выкручены, и устройство ничего не держит, можно доставать его с посадочного места, и вместе с ним достаём резиновое уплотнительное кольцо. Обратите внимание, что если кольца не будет на корпусе РХХ, оно может остаться в «колодце» заслонки.

    Можно увидеть, что уплотнительное кольцо осталось в колодце.

    Аккуратно демонтируем и его.

    Несмотря на то, что РХХ не является ремонтопригодным устройством, его можно попытаться очистить при помощи очистителя карбюратора, если на нём нет механических повреждений. Несмотря на то, что подобные манипуляции не способны полностью исправить положение, они обеспечат должную работу и позволят добраться до ближайшего магазина автозапчастей.

    Проверка работы РХХ

    Сравнение трёх регуляторов холостого хода

    Перед тем как приступить к установке нового регулятора, воспользуйтесь штангенциркулем и замеряйте расстояние между опорной поверхностью и концом иглы клапана. Измеренное расстояние должно быть не более 23-х миллиметров.

    Эти значения необходимо соблюдать для того, чтобы не повредить регулятор во время монтажа и, чтобы она не упиралась в корпус дроссельной заслонки.

    Именно об этом расстоянии шла речь выше.

    Чтобы не совершить ошибку во время покупки устройства, рекомендуется измерять это расстояние прямо в магазине.

    Пошаговый порядок установки
    1. Перед тем как приступить непосредственно к установке, очищаем посадочное место на заслонке и одеваем новое кольцо на регулятор.
    2. При необходимости, кольцо можно смазать небольшим количеством моторного масла, для того, чтобы оно лучше село на место.

    Далее, закручиваем фиксирующие болты, и производим установку в порядке обратном снятию.

    Признаки неисправности регулятора холостого хода на Нива Шевроле

    Регулятор холостого хода Шевроле Нива: неисправности, принцип работы, замена

    Регулятор холостого хода Шевроле Нива отвечает за функционирование мотора при отключенной передаче и небольших оборотах. Во время работы двигателя на холостых оборотах блок контролирует подачу воздуха. Заслонкой служит конусная игла, которая двигается при помощи маленького шагового электродвигателя с присоединенным клапаном. Электронный блок подает сигнал на двигатель, затем перемещается клапан, меняя сечение воздушного канала. Во время работы двигателя в режиме холостого хода для нормальной работы в него должно поступать определенное количество воздуха.

    Где расположен этот регулятор? Если смотреть на капот машины спереди, то можно увидеть, что этот регулятор находится слева вверху от двигателя. К нему подходит резиновая гофра (воздуховод) и куча трубок.

    Главная задача регулятора холостого хода – увеличить или уменьшить воздушный поток, который проходит через байпас. Дополнительная функция данного устройства – перекрывать воздух в принудительном режиме холостого хода. Это сделать можно при следующих условиях:

    • на любой передаче;
    • при движении автомобиля накатом;
    • обороты двигателя – 1800 в минуту.

    Чтобы проверить данный прибор, необходимо взять тестер и выполнить такие действия:

    • найти датчик, снять с него колодку проводов;
    • проверить цепь регулятора и подходящее к нему напряжение;
    • затем протестировать сам датчик.

    Как определить, что поврежден датчик холостого хода? Признаки неработоспособности схожи с признаками поломки датчика дроссельной заслонки. В данной ситуации на приборной панели не горит лампочка, это отличие поломки.

    Холодный двигатель с трудом заводится, нестабильно работает, иногда глохнет при движении накатом. РХХ ремонту не подлежит, необходима его замена.

    Шевроле Нива: как поменять регулятор холостого хода

    Читайте также: Почему не заводится Нива Шевроле и причины

    Есть определенная последовательность действий при замене:

    • отсоединяются все патрубки от блока дроссельной заслонки, откручивается и снимается сам блок;
    • деталь, имеющая форму бочонка с фланцем, крепится двумя винтами. Они откручиваются, аккуратно вытаскивается сам регулятор вместе с прокладкой;
    • необходимо измерить длину штока нового датчика от фланца. Она должна быть не больше 23 мм. В том случае, если длина штока больше, его необходимо втянуть, кратковременно подав на контакты D и С напряжение;
    • место установки очищается от грязи, прокладка смазывается моторной смазкой, устанавливается новый блок;
    • после замены узел дроссельной заслонки устанавливается обратно, подключаются патрубки, двигатель запускается для проверки.

    Иногда причиной поломки регулятора является загрязнение. В этом случае нужно почистить его. Очистка проводится специальной жидкостью для карбюратора, которая продается в баллончиках с распылителем. На снятом датчике протрите контакты электрического разъема с помощью ватной палочки, которую нужно перед этим смочить в очистителе.

    Регулятор оборотов холостого хода на автомобиле Ваз 2121 и Нива 2131 установлен на дроссельном узле, его снимают для замены, так как ремонту он не поддается. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

    • Для выполнения демонтажных работ, снимите дроссельный узел с ресивера.

    • Крестовой отверткой откручиваем два винта крепления регулятора к корпусу дроссельного узла и аккуратно поддев отверткой, снимаем его.

    • Стык регулятора и корпуса уплотнен резиновым кольцом, которое в случае повреждения необходимо заменить на новое.
    • Теперь, когда старый регулятор снят, можно приступать к установке нового. Перед монтажом, необходимо проверить величину выступа иглы от ее конца до монтажного фланца (стыковочной поверхности), которая должна составлять не более 23 мм у нового. В случае если величина больше, даже новый регулятор необходимо заменить на другой, так как чрезмерно выступающая игла при монтаже может повредить седло дроссельного узла.
    • Установку проводим в обратной последовательности.

    Рхх ваз 21214 инжектор цена

    Датчики холостого хода Нива Шевроле

    Датчик холостого хода Нива Шевроле 21203-1148300

    Регулятор холостого хода для а/м ВАЗ 21214, 2123 (VSM 0.

    Датчик холостого хода Era 556027

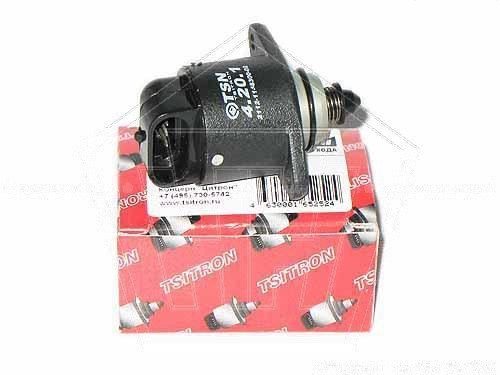

    Регулятор холостого хода TSN 4.20.1

    Регулятор холостого хода Daewoo Nexia, Chevrolet Lanos.

    21203-1148300-04-Регулятор холостого хода ВАЗ-21203,212.

    Датчик скорости для ВАЗ 6 IMР с проводом

    Датчик холостого хода ВАЗ 21214, 2123, 21203-1148300

    Регулятор холостого хода 406,405,409 РХХ

    Датчик холостого хода ВАЗ 2123, 21214 23. 1148300

    Регулятор холостого хода TSN 4.20.1

    Датчик холостого хода BRP 420963057 420665940 420963055.

    Регулятор холостого хода Нива, Шеви Нива Омега

    Датчик холостого хода ВАЗ 21214, 2123, 21203-1148300

    Регулятор холостого хода 21214 (21203-1148300)

    Датчик холостого хода на MMC Otlander 1, RVR, Airtrek

    Датчик холостого хода 21214 «СтартВольт»

    АвтоТрейд Регулятор холостого хода DAEWOO,CHEVROLET Лан.

    Регулятор холостого хода ВАЗ 2123 (ОЕМ: 21203-1148300;.

    Реле регулятор холостого хода SAFE евро-3 (3606100U07)

    Датчик Холостого Хода Ваз 2123, 21214 23.1148300

    Регулятор холостого хода Renault Logan дв.1.6 (РХХ 7701.

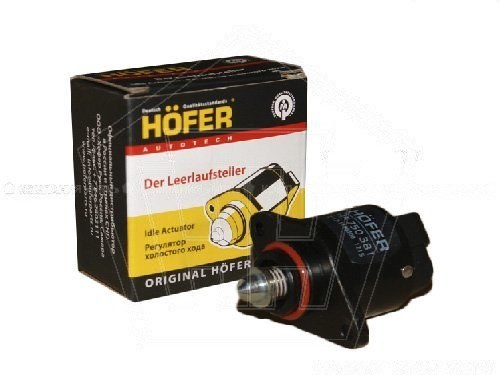

    Регулятор холостого хода ВАЗ 21214 HOFER 21203-1148300

    Датчик холостого хода на GM, Jaguar XJ, LR Discovery

    Регулятор холостого хода jac rein(c190)

    Датчик холостого хода 3,5 montero sportmontero iii mbl.

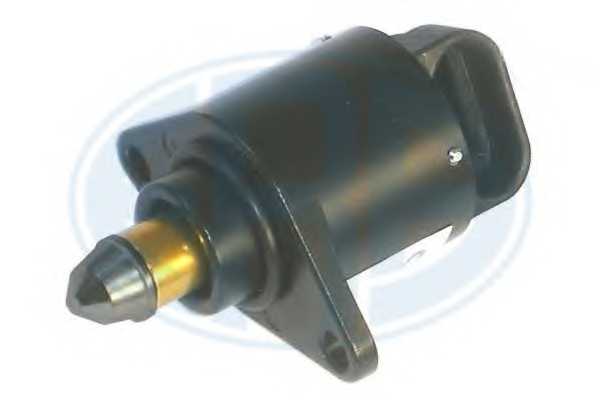

    Датчик холостого хода Era 556043

    Датчик холостого хода ВАЗ 2112

    Датчик дроссельной заслонки ВАЗ 2108-2115, 21214, 2123.

    АвтоТрейд Регулятор холостого хода ВАЗ-21214,2123 (23.1.

    Датчик холостого хода на MMC Otlander 1, RVR

    Датчик холостого хода 2112 «GM»

    Регулятор холостого хода AMD CHEVROLET LACETTI

    Лямбда-зонд chevrolet aveo (t250) 2005-2011 GENERAL MOT.

    Регулятор холостого хода с двумя подшипниками ВАЗ 21214.

    Датчик холостого хода BRP Can-Am Ski-Doo 420963057 4206.

    Регулятор холостого хода ВАЗ 2131, ВАЗ 2123 Кострома

    Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

    Главное предназначение регулятором холостого хода (РХХ) — изменение частоты вращения коленвала путем регулировки просвета и изменения количества проходящего воздуха. Он является составляющей двигателя и имеет большое значение для нормальной работы автомобиля в целом.

    Этот воздух учитывается датчиком массового расхода воздуха (ДМРВ) и, в соответствии с его количеством, контроллер осуществляет подачу топлива в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ) контроллер отслеживает количество оборотов двигателя и в соответствии с режимом работы двигателя управляет РХХ, таким образом добавляя или снижая подачу воздуха в обход закрытой дроссельной заслонки. На прогретом до рабочей температуры двигателе контроллер поддерживает обороты холостого хода. Если же двигатель не прогрет, контроллер за счет РХХ увеличивает обороты и, таким образом, обеспечивает прогрев двигателя на повышенных оборотах коленвала . Данный режим работы двигателя позволяет начинать движение автомобиля сразу и не прогревая двигатель.

    Датчик холостого хода 21203 – 1148300 состоит из шагового электродвигателя, пружины и штока, заканчивающегося конусной иглой. С помощью двух нарезных винтов регулятор холостого хода ВАЗ прикреплен к корпусу дроссельного узла. Когда владелец машины поворачивает ключ в замке зажигания, шток выдвигается, упираясь в посадочное отверстие: датчик считывает шаги и клапан встает в первоначальное положение.

    Другие артикулы товара и его аналогов в каталогах: 21203114830003

    ВАЗ- 2123, ВАЗ -21213-21214i, ВАЗ- 2131, ВАЗ — 2120 .

    Любая поломка – это не конец света, а вполне решаемая проблема !

    Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле Chevrolet Niva -2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации?

    Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля Chevrolet Niva -2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации?

    С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

    Просто СРАВНИ и УБЕДИСЬ .

    Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

    Любая поломка – это не конец света, а вполне решаемая проблема !

    Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле Chevrolet Niva -2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации?

    Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля Chevrolet Niva -2123, ВАЗ 2131 (НИВА) и ВАЗ – 2120 «Надежда» их модификации?

    С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

    Замена датчика регулятора холостого хода ваз инжектор

    Проверка мультиметром

    Более точная диагностика проводится с помощью тестера. В первую очередь проверяется качество питания, которое поступает на разъем. Для этого щупы мультиметра присоединяются к выводам колодки (фишки). На дхх поступает напряжение в пределах 20 В, допустимое отклонение 1–2 %.

    Проверка регулятора проводится через замер сопротивления на обмотке. Мультиметр переводится в режим измерения сопротивления, подключаются щупы тестера, рабочее напряжение составляет 52–53 Ом, допустимое отклонение 1–3 %.

    ДХХ в большинстве вариантов не ремонтируется, поскольку основная неисправность в поломке электромотора и износе иглы. Узел меняют на новый. После замены необходимо «прописать» регулятор в цепи управления РХХ. Оригинальные комплектующие вшиваются в ЭБУ самостоятельно после второго завода двигателя. Необходимо переустановить датчик, завести мотор, остановить зажигание и завести мотор второй раз.

    Самостоятельная проверка и замена контроллера занимает до 15 минут и легко проводится в гараже. При выборе запчасти для Нивы рекомендуется использовать только заводские комплектующие или оригинальные реплики.

    Регулятор холостых оборотов на Шниве: причины неисправностей

    Устройство представляет собой специфическое реле особенной конструкции. Проблемы могут быть аналогичными. Обычно деталь отказывает по причине факторов.

    1. Естественный износ. При длительной эксплуатации механизм может изнашиваться – слабеет пружина, истирается головка клапана. Также возможно растрескивание уплотнительной прокладки, герметика.
    2. Механическое повреждение. Обычно такие проблемы возникают после не аккуратного ремонта, небрежного обслуживания автомобиля. Корпус детали пластиковый, он не предназначен для выдерживания ударов, сильной вибрации или тряски.
    3. Повреждение электрики. Автомобилисты обращаются к механикам с проблемой перетирания или повреждения проводки. Поломка быстро устраняется и машина снова готова к езде.
    4. Программный сбой электрооборудования. В отдельную категорию выделяют неполадки ЭБУ и наличие программных ошибок. Подобные проблемы диагностируются только сканером и их можно устранить исключительно на программном уровне.

    Ремонт датчика положения дроссельной заслонки

    Восстановить работоспособность можно сняв датчик с машины, вставив в отверстие плоскую отвертку и произведя легкие вращательные движения. Это очистит налет с резисторной дорожки. Если не помогло – ставят новый.

    Во всем остальном датчик дроссельной заслонки Нива Шевроле не ремонтопригоден. Поэтому при обнаружении его неисправности, рекомендуется поменять его на новый. Предпочтительнее устанавливать бесконтактный тип. Хотя его цена значительно выше, агрегат более практичен, неприхотлив и долговечен.

    Снятие дроссельного узла в НИВЕ

    Дроссельный узел снимаем для замены регулятора холостого хода или прокладки дроссельного узла. Отсоединяем «минусовой» провод» от аккумуляторной батареи. Частично сливаем охлаждающую жидкость.

    Чистка

    Использование специального аэрозоля для чистки ДЗ без ее демонтажа возможно лишь при слабом загрязнении. Поэтому при появлении проблем лучше демонтировать дроссель и удалить грязь при помощи средства для очистки карбюратора.

    Похожие статьи

    Для этого понадобится:

    • Крестовая и плоская отвертки.
    • Головка на 13 с удлинителем.
    • Баллончик средства для очистки («Carb & Choke Cleaner» или аналог).

    Чтобы почистить дроссельную заслонку, необходимо выполнить такие действия:

    • Снять провод «массы» с аккумулятора.
    • Демонтировать пластиковый экран двигателя.
    • Ослабить хомут воздуховода.
    • Снять рукав подачи воздуха с патрубка на корпусе дроссельного узла.
    • Ослабить хомуты и снять с патрубков дросселя трубки вентиляции картера, охлаждающей жидкости и адсорбера.
    • Загнуть вверх трубки системы охлаждения и подвязать их к стойке капота.
    • Отключить колодку проводов от датчика положения дроссельной заслонки (ДПДЗ).
    • Отсоединить клемму от регулятора холостого хода.
    • Снять пружинный фиксатор со шкива привода и отцепить трос.
    • Открутить две гайки крепления дроссельного узла.
    • Снять дроссель.
    • Открутить крепежные винты и демонтировать регулятор холостого хода и ДПДЗ.
    • Обработать внутренности дросселя с помощью чистящего средства.

    За счет того, что жидкость из баллончика подается под давлением, она эффективно смывает налет.

    Сборка механизма после очистки выполняется в обратном порядке. Перед установкой хомутов их следует смазать машинным маслом. Это облегчает затяжку и повышает надежность соединения.

    Регулировка

    После того как замена произведена, нужно произвести регулировку.  Первое что следует сделать это нужно ослабить фиксирующий винт, затем производим регулировку степени натяжения винтов, до тех пор, пока не перестанет закусываться педаль газа. После этого откручиваем гайки, которые фиксируют датчик, и проворачиваем его немного, до нужного положения. Если нужный результат достигнут на автомобиле Нива Шевроле все гайки необходимо как следует закрутить, для надежности.

    Как восстановить датчик холостого хода?

    В некоторых случаях для того, чтобы восстановить данную деталь, достаточно просто ее тщательно прочистить. Сама же чистка датчика – процесс очень легкий, причем для ремонта достаточно иметь одно лишь средство WD-40.

    Итак, как же восстановить датчик холостого хода ВАЗ 2112? На первом этапе откручиваются две гайки крепления дроссельного узла. Последний, как и в случае с заменой, отводится на 10 миллиметров в сторону. Далее отсоединяется от датчика колодка проводов. На ватную палочку наносится WD-40, и при помощи нее тщательно прочищаются все каналы. Далее посредством крестовой отвертки отвинчиваются два болта, которые крепят датчик холостого хода ВАЗ 2110. Если креплений здесь нет, то вам придется снимать весь дроссельный узел. Далее вытаскивается сам механизм. Если он покрыт маслом и черной грязью, то, помимо чистки ДХХ, нужно будет почистить и всю дроссельную заслонку.

    Далее средство WD-40 наносится на конусную иглу с пружинкой. Таким образом, через несколько минут механизмы датчика очистятся от грязи. Затем устройство сушится, и его можно смело устанавливать на место. Перед монтажом проверяется расстояние от иглы до корпуса прибора (одно должно составлять 23 миллиметра). Датчик холостого хода ваз 2110, 21214, суть работы датчика холостого хода и замена. На данном этапе датчик холостого хода ВАЗ 2115 можно считать успешно отремонтированным. Машина снова может работать в штатном порядке.

    Похожие статьи

    Итак, мы выяснили, как устроен датчик холостого хода ВАЗ 2114 (и других моделей). Датчик холостого хода ваз 2114 в противном случае потребуется полная замена датчика. И то, каким образом его можно заменить/восстановить.

    Температурный датчик двигателя

    При поломке девайса приборная панель выдает неправильные данные относительно температуры мотора. Для проверки и смены температурного датчика действуют по следующему алгоритму:

    1. Подготавливают автотермометр для работы с высокими температурами, тестер и металлический таз с водой для нагревания на плите.
    2. Отсоединяют разъемы и подставив таз, достают сенсор из гнезда. На место датчика ставят заглушку.
    3. Устройство помещают в холодную воду вворачиваемой в ГБЦ стороной. Измеряют сопротивление и ставят таз на газ.
    4. Производят замеры несколько раз при различной температуре и сравнивают с данными нормы в сервисной книге.

    Значительные расхождения говорят о необходимости заменить температурный датчик на новый.

    Основные причины

    При запуске двигатель может набирать более высокие обороты для ускоренного прогрева. Особенно часто это проявляется в зимний период. Но через некоторое время, после достижения минимальной рабочей температуры срабатывает электронный блок управления, который снижает обороты двигателя до нормального значения. Если этого не происходит, то необходимо срочно заняться поиском причин, вызывающих данную проблему.

    Повышенные обороты свидетельствуют об более интенсивной работе двигателя, что может привести к самым разнообразным последствиям. При длительной эксплуатации может значительно повышаться температура двигателя, что приведет к тепловому удару. Это послужит причиной в работе блока цилиндров. К тому же большинство узлов получит сильную выработку из-за нестабильной работы двигателя и как следствие ускоренный износ. Все это повлияет на ресурс работы двигателя.

    Поэтому необходимо сразу разобраться, какая причина вызвала повышение оборотов. Их несколько:

    • датчик работы холостого хода
    • датчик дроссельной заслонки
    • проблемы с регулировкой угла в дроссельной заслонке
    • выход из строя датчика температуры двигателя
    • попадание воздуха через поврежденный впускной коллектор
    • проблемы с электронным блоком управления

    Шевроле Нива: как поменять регулятор холостого хода

    Есть определенная последовательность действий при замене:

    Похожие статьи

    • отсоединяются все патрубки от блока дроссельной заслонки, откручивается и снимается сам блок;
    • деталь, имеющая форму бочонка с фланцем, крепится двумя винтами. Они откручиваются, аккуратно вытаскивается сам регулятор вместе с прокладкой;
    • необходимо измерить длину штока нового датчика от фланца. Она должна быть не больше 23 мм. В том случае, если длина штока больше, его необходимо втянуть, кратковременно подав на контакты D и С напряжение;
    • место установки очищается от грязи, прокладка смазывается моторной смазкой, устанавливается новый блок;
    • после замены узел дроссельной заслонки устанавливается обратно, подключаются патрубки, двигатель запускается для проверки.
    Датчик холостого хода нива шевроле признаки неисправности.

    Иногда причиной поломки регулятора является загрязнение. В этом случае нужно почистить его. Очистка проводится специальной жидкостью для карбюратора, которая продается в баллончиках с распылителем. На снятом датчике протрите контакты электрического разъема с помощью ватной палочки, которую нужно перед этим смочить в очистителе.

    825 сообщений на предыдущих страницах

    Рег. : 06.12.2004Тем / Сообщений: 4031 / 23190Откуда: МоскваВозраст: 65Авто: 21214M, 2013 гв.

    Алексей aka ALER.

    Имя: АлександрРег.: 22.03.2012Тем / Сообщений: 1 / 1088Откуда: г.Нижний НовгородВозраст: 53Авто: Была ВАЗ-21213-1995г.в. Есть ВАЗ-21214М 2009г.в. и будет.

    Имя: ЕвгенийРег.: 26.03.2008Тем / Сообщений: 117 / 4705Откуда: ИркутскВозраст: 34Авто: Jimny 2013

    MartiNNФотография не твоя, а из интернета?

    РХХ 21203-1148300 и 2112-1148300 невзаимозаменяемы и на Ниве должен стоять именно 21203 или 2112 с переставленным штоком от 21203.

    С установленным 2112 обычно бывают сюрпризы в виде высоких оборотов ХХ и подобных. Там, конечно, грязью всё зарасти могло от времени.

    Если РХХ был с невтянутым штоком и его прямо так установили на место, то он может просто сломаться.

    Обороты при переключении передач на исправной машине и должны на небольшое время «зависать».

    Рег.: 25.01.2010Тем / Сообщений: 1 / 1171Откуда: Томская обл.Возраст: 30Авто: ВАЗ-21310 2007 г. в.

    Добавлено спустя 1 час 37 минут 21 секунду:

    А вообще после снятия датчика положения заслонки и РХХ производить какое-либо обучение нужно? На электронной педали надо, на рабочем Фокусе с этим сталкивался, а на тросике?

    Имя: ЕвгенийРег.: 26.03.2008Тем / Сообщений: 117 / 4705Откуда: ИркутскВозраст: 34Авто: Jimny 2013

    Насколько я помню, может и на довольно приличных (на слух) оборотах зависать. Обычно при эксплуатации это незаметно, если не тратить на переключение слишком много времени.

    Обучения нет, контроллер сам разберётся.

    На маршрутнике разве что посмотреть, чтобы положение дроссельной заслонки с отпущенной педалью было 0 и посмотреть адекватность изменения при нажатии педали, может, действительно, что-то заедает.

    И положение РХХ ещё глянуть, если маршрутник вообще умеет его отображать (в руководстве есть номинальные диапазоны значений, только руководство нужно смотреть именно для своего контроллера). А можно и не смотреть, на проблему с РХХ всё это вообще не похоже.

    Рег.: 25.01.2010Тем / Сообщений: 1 / 1171Откуда: Томская обл.Возраст: 30Авто: ВАЗ-21310 2007 г.в.

    Рег.: 06.12.2004Тем / Сообщений: 4031 / 23190Откуда: МоскваВозраст: 65Авто: 21214M, 2013 гв.

    Алексей aka ALER.

    Имя: АлександрРег.: 22.03.2012Тем / Сообщений: 1 / 1088Откуда: г.Нижний НовгородВозраст: 53Авто: Была ВАЗ-21213-1995г.в. Есть ВАЗ-21214М 2009г.в. и будет.

    На просторах тырнета нашел простейшую схему для проверки РХХ – все просто и понятно, а самое главное работает:

    Как это выглядит, жужжит и «стреляет»:

    MartiNN Я ж сразу сказал меняй! Удачи

    Рег.: 25.01.2010Тем / Сообщений: 1 / 1171Откуда: Томская обл.Возраст: 30Авто: ВАЗ-21310 2007 г.в.

    Рег.: 06.12.2004Тем / Сообщений: 4031 / 23190Откуда: МоскваВозраст: 65Авто: 21214M, 2013 гв.

    Холостой ход на Ниве Шевроле

    При этом электроника учитывает целый набор параметров: И в никоем случае не допускать эксплуатации автомобиля с выработавшим свой ресурс деталью. Универсальное устройство для диагностики любого автомобиля. У некоторых моделей Нивы Шевроле может иногда при переключении передач происходить зависание оборотов на холостом.

    Так, при включении нейтралки обороты не опускаются ниже Ошибку необходимо искать в программном обеспечении бортового компьютера автомобиля.

    А помочь может только ее перепрошивка в специализированном сервисе. Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что: Может кто встречался с такой проблеммой.

    Поменял дпдз и рхх промыл дроссель. При движений на нейтрали обороты не падают держаться в районе Остонавливаешся и обороты падают до Когда вентилятор вкл обороты тоже падают. Диагностика показывает все в норме. А Тросик газа ровно на место поставил?: Газует сама по себе ага.

    У меня на калине было — в Маймаксе есть такая улица Юности, частный сектор я поехал по ней на полувыжатом сцеплении, калина гребет неспеша, но сцепу отпушу в пробуксовку и зарывается, а так едет, в общем там всего метров дороги-то такой, ну высадил пассажира, назад поехал также на полувыжатом.

    Читать дальше: Фольксваген пассат б5 тюнинг салона

    Примерно минут через 10, я полпути проехал и как резко завоняло сцеплением. Заглушил, через пять минут завел и поехал — обороты чуть нажал сразу выше уходят, а колеса не гребут, кое как на таких оборотах выбрался с той проклятой дороги.

    Дальше асфальт, разгон — обороты также уходят вверх, а машина не разгоняется. Остановился на обочине покурить и обдумать ситуацию. Минут через 10 завожу — машина едет как-будто ничего и не было.

    Вот абсолютно такая же ситуация была пару недель назад. Грешил на РХХ, но почему обороты держатся только при движении накатом, а при остановке нормализуются? Где-то читал, что и от него такая фигня может быть. В итоге купил новый РХХ — его проще заменить.

    Поменял, проблема не исчезла. Снова сбрасывал клемму с АКБ. Но вчера поехал на авторынок за маслом, думал заодно датчик скорости купить. Сегодня с утра тоже все в порядке. А еще обороты могут гулять из-за ваккумника, но скорее всего это не тот случай.

    Поменял дмрв результат 0.

    Поменял датчик скорости 0. Заглушил подачу на дроссель картерные газы идущие на рхх и вроде все нормализовалось. Мотор надо капиталить избыток картерных газов прямой путь на переборку. Сколько ШНиву, сколько пробег? Diversant старый дмрв был в масле внутри!? Сегодня у товарища посмотрел как с абсорбера и картерные газы подходят к дросселю у меня наоборот.

    Нестабильный холостой ход niva chevrolet

    А сегодня загорелся ДжекиЧан и обороты на ХХ стали падать почти до , при этом даже лампа масла начинает загораться. Пару раз скидывал клемму — помогало, но на минут, потом все снова. Решил поставить обратно старый РХХ ведь новый поначалу тоже с оборотами чудил, до потепления. При наличии следов загрязнения необходимо почистить заслонку.

    Для этого нужно полностью снять узел дросселя и либо заменить его при наличии повреждений или почистить с использованием специальных средств. В этом случае на некоторых моделях будет необходимо проведение дополнительной компьютерной диагностики.

    Этот компонент наиболее часто выходит из строя, поскольку постоянно подвергается сильному воздействию высоких температур. Поэтому в некоторых случаях лучше начать поиск проблем с него. Проверяется он так же, при помощи мультиметра. После замены может потребоваться чистка от ошибок ЭБУ.

    Может выйти из строя и сам коллектор, если автомобиль имеет достаточно большой ресурс. Но чаще выходит из строя прокладка. При этом происходит подсос лишнего воздуха.

    Признаки поломки ДПРВ

    • Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
    • Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
    • «Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
    • При сбросе педали акселератора двигатель глохнет.
    • Увеличенный расход топлива (на 10…20%).
    • Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

    На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

    Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе».

    Где находится у «Шевроле Нива»

    Как следует из описания принципа работы, регулятор располагается на корпусе дроссельного узла системы питания, внизу слева по ходу движения. Расположен он довольно неудобно, что может создавать проблемы при его замене без определенного навыка.

    РХХ помещен в гнездо корпуса и закреплен двумя винтами. Между регулятором и корпусом расположено уплотняющее резиновое кольцо, препятствующее подсосу воздуха в обход клапана.

    Найти регулятор визуально поможет хорошо видимый сектор, надетый на ось дроссельной заслонки. К нему подходит тросик от педали акселератора, что прекрасно видно при взгляде на двигатель сверху. С противоположной от тросика стороны дроссельного узла расположены два датчика. Верхний из них находится на одной оси с сектором тросика — это датчик положения дроссельной заслонки (ДПДЗ). А искомый РХХ стоит сразу под ним, с той же стороны.

    Датчик положения дроссельной заслонки – ДПДЗ.

    Функция этого датчика состоит в предоставлении информации для мозга данных о положении педали газа и степени открытия заслонки . ДПДЗ содержит в себе электромеханические части, то бишь потенциометр. А это значит что через некоторое время он изнашивается и датчик умирает. На просторах России существует около 10 фирм, производящих этот датчик

    Но я хочу обратить внимание читателя, на так называемый бесконтактный (индуктивный) ДПДЗ. Делает его одна фирма, которая раньше была «почтовым ящиком»

    Мой опыт показал, что датчик в их «бесконтактном» исполнении фактически вечен. На фото именно он и представлен.

    Замена устройства

    Если вы, все-таки, решились на замену, то перед началом процедуры необходимо заранее подготовиться. Купите подходящее РХХ, для автомобиля ВАЗ 2114: «ОМЕГА» или «КТЗА». Из инструментов, вам понадобится гаечный ключ на 13, и крестовидная отвертка. Также, приготовьте жидкость для прочистки карбюратора.

    Перед началом работы, установите автомобиль ВАЗ 2114 на ровную поверхность, и снимите с передачи. Питание аккумуляторной батареи, также следует полностью отключить, так как датчик холостого хода, напрямую связанный с электро-системой автомобиля. Первое, что необходимо снять с двигателя – пластиковый кожух. Далее, ослабьте шуруп хомутика, и снимите резиновую трубку воздушного фильтра. После этого, необходимо снять крепежные патрубки фильтра, и гофру.

    Следующий шаг – вынуть трос, идущий от педали газа к дроссельной заслонке. Теперь, можно перейти, непосредственно, к снятию самого РХХ. Для того, чтоб болты крепления откручивались более просто, их необходимо смазать специальной жидкостью – ВД-40.

    Далее, перед снятием устройства, его необходимо отключить от электрической цепи. После снятия датчика холостого хода, аккуратно вытрите тряпкой место его крепления, чтоб грязь не попала в новое устройство, когда будет происходить сама замена.

    Установка нового РХХ проводится полностью в обратном порядке. Перед установкой, новое устройство необходимо промыть жидкостью для чистки карбюратора. После того, как все провода будут подключены, и датчик будет на своем месте, попробуйте работу двигателя на холостых оборотах. Если двигатель работает стабильно, то замена прошла успешно.

    Блок реле системы управления двигателем

    1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

    Четвертый блок реле находится над педалью газа.

    F1 (16А) Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
    F2 (8А) Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
    F3 (8А) Левая фара (дальний свет), контрольная лампа включения дальнего света
    F4 (8А) Правая фара (дальний свет)
    F5 (8А) Левая фара (ближний свет)
    F6 (8А) Правая фара (ближний свет)
    F7 (8А) Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света
    F8 (8А) Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией
    F9 (8А) Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения
    F10 (8А) Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
    F11, F12 (8А) Резерв
    F13 (8А) Контакты реле противотуманного света в задних фонарях
    F14 (16A) Прикуриватель
    F15 (16A), F16 (8A) Резерв
    F11 (8А) Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
    F12 (8А) Реле дневных ходовых огней, лампы дневных ходовых огней
    F13 (8А) Лампы и реле заднего противотуманного огня
    F14 (16А) Прикуриватель
    F15 (16А) Резервный
    F16 (8А) Резервный
    № и номинал предохранителя Защищаемая цепь
    Основной блок
    1 (16А)* Электростеклоподьемники передних дверей Электропривод боковых зеркал
    2 (16А)** Электровентилятор климатической установки, компрессор кондиционера
    9 (16А)* Обогреватели боковых зеркал
    10 (16А)* Плафон освещения салона центральный
    Дополнительный блок
    15 (16А)* Электровентилятор климатической установки, компрессор кондиционера
    №1 Реле зажигания
    №2 Главное реле
    №3 Реле правого вентилятора охлаждения
    №4 Реле левого вентилятора охлаждения
    №5 Реле бензонасоса (топливного)
    №6 Предохранитель топливного насоса F5, 15A

    Особенности диагностики датчика холостого хода

    Проверка исправности регулятора может производиться несколькими способами.

    Визуальный осмотр. Для этого деталь снимают с дроссельного узла. При внешнем осмотре можно обнаружить повреждения корпуса регулятора, износ штока, другие повреждения или загрязнение детали. Однако внешне исправный РХХ также может работать неправильно, поэтому следует попробовать и другие способы.

    Проведение диагностики. Так как регулятор не имеет обратной связи с электронным блоком управления, то ЭБУ не может диагностировать неполадки в работе устройства и известить водителя загоранием лампочки Check Engine. Однако при диагностировании можно считать коды ошибок, связанных с неполадками цепи снабжения регулятора холостого хода.

    Для диагностики необходим сканер, подключаемый к разъему OBD II и перечень кодов ошибок:

    • 0505 — неисправность цепи управления;
    • 0506 — низкие обороты холостого хода;
    • 0507 — высокие обороты холостого хода;
    • 1509 — перегрузка цепи управления;
    • 1513 — короткое замыкание на массу цепи управления;
    • 1514 — короткое замыкание или обрыв цепи управления.

    Еще один способ подразумевает измерение сопротивления в цепи с помощью мультиметра. В норме сопротивление обмотки шагового двигателя должно быть от 49 до 8 Ом (зависит от производителя). Если сопротивление больше этих цифр, то налицо обрыв цепи обмотки.

    Дополнительный способ проверки работоспособности клапана потребует демонтажа дроссельного узла, но не отсоединения цепи питания. В этом случае работу РХХ можно наблюдать визуально — при включении (отключении) зажигания шток регулятора должен сдвигаться. Можно также положить палец на шток при зажигании — движение иглы подтвердит исправность датчика.

    Принцип работы

    Механизм действия устройства заключается в последовательном выполнении стандартной программы. Весь процесс срабатывания можно рассмотреть поэтапно. Будет легче выстроить ситуацию, когда мотор работает, прогрет и полностью исправен.

    1. Водитель во время движения сбрасывает педаль газа.
    2. Следующим этапом происходит закрытие дроссельного канала, поступление воздуха в двигатель прекращается.
    3. Здесь в ход вступает датчик. Бортовой компьютер посылает сигнал на шаговый двигатель (всего может быть подано 255 импульсов, каждый передвигает клапан на определенное расстояние).
    4. При помощи ДПКВ бортовой компьютер определяет количество оборотов двигателя и при необходимости открывает или запирает пропускное отверстие.

    Проверяем датчик холостого хода Шевроле Нива. Замена на новый

    Любая поломка в автомобиле требует своевременного решения, поскольку может повлечь за собой более серьезные проблемы. Датчики в современном авто – одни из наиболее важных измерительных прибор.

    Выход хотя бы одного из них, приводит к тому, что ЭБУ не в состоянии получить полную картину о ходе работы системы.

    Принцип работы датчика холостого хода

    Датчик холостого хода, по-другому – регулятор (РХХ), позволяет выбрать оптимальную частоту вращения коленчатого вала в зависимости от заданных условий.

    При поломке данной детали нарушается ритм работы двигателя, поскольку в камеру сгорания не поступает достаточное количество воздуха, либо образуется слишком бедная смесь, в результате чего обороты двигателя начинают плавать, особенно это заметно на холостых оборотах.

    Принцип работы заключается в следующем: датчик расхода воздушной смеси (ДМРВ) определяет, сколько воздуха поступило в камеру сгорания, после чего электроника рассчитывает, сколько нужно топлива подать на форсунки.

    РХХ увеличивает подачу воздуха, чтобы двигатель быстрее прогрелся до оптимальной температуры, либо можно было начать движение, не боясь заглохнуть.

    Где находится датчик холостого хода на Шевроле Нива

    На Ниве 2123 регулятор холостого хода выполнен в виде маленького электропривода с пружиной и штоком, имеющим окончание в виде иглы, которые заключены в одном корпусе.

    Крепиться РХХ на корпусе дроссельного узла. Датчик начинает работу во время поворота ключа в замке зажигание.

    В этот момент шток упирается в специальное отверстие, чтобы считать необходимые шаги, после чего клапан уходит в изначальное положение.

    Признаки неисправности

    Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.

    Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:

    • При запуске двигателя обороты будут сильно плавать.
    • Если включить фары или печку, обороты могут упасть ниже 500об/мин.
    • При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.

    Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:

    Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:

    1. Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
    2. Отключаем клеммы с регулятора.
    3. Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
    4. Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
    5. Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
    6. Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
    7. При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
    8. Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
    9. Порядок замены регулятора холостого хода на Нива Шевроле.

    Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:

    • Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
    • Снимаем минусовую клемму с АКБ.
    • Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
    • Снимаем клеммы с РХХ.
    • При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
    • Достаем устройство из посадочного места.

    На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.

    Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.

    Датчик холостого хода ваз 21214 инжектор цена

    Код СтартВОЛЬТ: VSM 01203

    Код СтартВОЛЬТ: VSM 01203

    OEM номер: 21203-1148300

    Где купить

    Применяемость для А/М

    Купить регуляторы холостого хода


    РХХ — это регуляторы холостого хода, используемые во впрысковых системах автомобилей, необходимые для того, чтобы контролировать и стабилизировать обороты и воздух, который подается во время работы в холостом ходу в двигатель. Так же РХХ дает возможность двигателю неизменно функционировать во время холостого хода. Регуляторы такого типа используются только в двигателях с инжекторной системой подачи топлива. Регулятор ХХ представляет собой шаговый электродвигатель с подпружиненной конусной иглой, а на валу расположен наконечник.

    Следующие перечисленные особенности конструкции высококачественных РХХ увеличивают ресурс и обеспечивают большую надежность изделия, благодаря чему покупатель получит максимальный комфорт от такого приобретения:

    1. Применяется подшипник закрытого типа с пыльником для увеличения надежности РХХ.

    2. Шаговый двигатель создается по новой и специальной технологии, которая дает возможность работать двигателю такого типа с высокой степенью точности.

    ВАЗ-2121, 21213-15, 2129-31 – это знаменитое семейство внедорожников, завоевавшее громадную популярность с первого дня появления серийного образца в 1977 году. ВАЗ-2121 «Нива» представляет собой базовую модель, в основу которой положен несущий трехдверный кузов-универсал и трансмиссия с постоянным полным приводом.

    За время выпуска данного автомобиля было спроектировано и изготовлено множество различных модификаций, касающихся конструкции кузова, внешнего вида, применяемого двигателя и многих других элементов машины. Например, ВАЗ-21213 «Тайга» — это переработанный рестайлинговый вариант базового автомобиля, ВАЗ-21214 – модель с отечественным двигателем 1,7 литра, а на ВАЗ-21215 устанавливался французский мотор Пежо XUD 9SD. Отдельное место занимают экземпляры, переделанные под коммерческое использование. В частности, ВАЗ-2129 «Утилитер» – это удлиненная на 500 мм модель с двумя передними сиденьями и грузовым кузовом, а ВАЗ-2131 – удлиненный пятидверный универсал.

    Из-за огромного числа модификаций сложно говорить о конкретной группе запасных частей, пользующихся наибольшим спросом. Однако надо заметить, что на протяжении уже многих лет устойчивый интерес проявляется к деталям классического базового варианта «Нивы».

    Регулятор холостого хода 21214-1183300 GM на Лада 4х4 Нива
    Так же называют: ДХХ, Регулятор холостого хода, РХХ

    От датчика на блок управления двигателем поступает информация о величине оборотов. Процессор сравнивает полученные данные с заложенным в него целевым значением. В случае расхождения этих данных, от блока подается команда на регулятор холостого хода увеличить или уменьшить подачу воздуха во впускной коллектор, обедняя или обогащая топливно-воздушную смесь. Благодаря этому частота вращения коленвала на холостых оборотах постоянно поддерживается на необходимом уровне.

    Применяемость:
    Лада Нива 4×4 ВАЗ 21214, 21213

    При заказе в строке "Комментарий к заказу", указывайте модель и год выпуска Вашего автомобиля.

    Замена регулятора холостого хода ваз 21214

    Длинная история со счастливым концом

    Предисловие: Букв будет много, т.к. история длинная. Кроме того, по ходу пьесы я получил много навыков, провел много исследований, чем и хочу поделиться. Данный опус написан, в первую очередь, для форумчан с сайта https://www.niva4x4.ru. Мне этот сайт очень помог и продолжает помогать в ремонте и обслуживании моей Нивы, кроме того там сидит много замечательных людей.

    Отдельное спасибо АЛЕРу за его терпимость к моим опусам и советы и Integrator‘у за отзывчивость и бескорыстное желание помочь, за его, специально сделанные для меня, фотки впрыска! А также всем остальным, кто участвовал в обсуждении и кого я поименно не назвал!

    Цель: поделиться знаниями и полученным опытом с форумчанами https://www.niva4x4.ru.

    Предыстория: У предыдущего хозяина (с его слов) на новой ниве через 6-10 месяцев стали высокие обороты. Они по гарантии поехали на сервис обратно в Тольятти. Сервисмэны там ковырялись-ковырялись, меняли ЭБУ и чуть ли не все датчики, в итоге сказали что не могут сделать, мол надо менять жгут проводов (хе, удивили, логично — все поменяли, остались только провода). В итоге РХХ был отключен от проводки, тестером РХХ были выставлены желаемые обороты на слух и машина стала ездить так. Неудобство заключалось в том, что на холодную (особенно зимой, на сильно холодную) машина заводилась и сразу глохла, что, в общем то, неудивительно, РХХ же был отрегулирован на нормальные ХХ при горячем движке. В итоге, приходилось заводиться с чуть притопленной педалью газа и держать ее примерно до 50 град.Ц, ну а дальше она сама прогревалась. В таком состоянии волею судьбы эта машина досталась мне.

    Помучавшись с такой фигней, я периодически пытался наскоком решить вопрос, починить систему ХХ. Особенно зимой доставало, когда машина вся заиндевеет, мороз, а ты вместо того чтобы смахивать снег и чистить стекла — сидишь внутри, мерзнешь и держишь педаль газа, чтобы она прогрелась до более-менее стабильных самостоятельных оборотов ХХ. Но починить так просто не получалось.

    Лампа СЕ была перегоревшей, поэтому я в первый год не обращал внимание на ошибки двигателя. Потом, в приборке сгорела какая-то лампочка, я полез ее менять и заодно поменял все сгоревшие. После этого стал наблюдать за индикацией СЕ. Она часто загоралась при езде с горки при отпущенной педали газа, что логично. Иногда сама гасла, зажигалась. Изучил вопрос диагностики и с радостью узнал, что у меня есть система блинк-кодов (как на пассате Б3). Снял код ошибки — 35. Логично. Полез искать неисправность.

    В результате, моя история борьбы получилась в трех частях.

    Часть первая (большая и сначала вялотекущая). Немного изучив конструкцию впрыска — пришел к выводу, что это виноват комп, т.к. он не может нормально выставить обороты ХХ с помощью РХХ. Ведь я вручную с помощью тестера могу это сделать. Тогда почему ЭБУ не может? Решил что или обрыв/кз в проводке, или глючит регулятор или он там заедает. Теорию заедания отмел быстро, т.к. после снятия РХХ обнаружил там довольно здоровое дупло, не за что задевать-то. РХХ весь разобрал, смазал, промыл. Канал ХХ тоже промыл. Не помогло. Ладно думаю. На форуме пишут много про замену РХХ. Стал его тестить, а кроме того, у меня есть еще 2 регулятора, один такой же, но с меньшего диаметра конусом GM, второй от 2112. На тестере РХХ проверил работу всех трех РХХ — все работает четко и идентично. Подключил снятый РХХ к проводке (запасной поставил на штатное место), стал включать/выключать зажигание и заводить. Регулятор прекрасно двигается, все четко. Прозвонил все обмотки регуляторов на к/з, обрыв и номинальное сопротивление — все одинаково, все в порядке. Также прозвонил проводку от разъема РХХ на к/з между собой и на землю и питание. Все хорошо. В итоге сделал вывод, что виноваты мозги, раз выставляют неправильно регулятор. Вроде вывод логичный. А что мешает мозгам уменьшать сечение ХХ до того, как обороты ХХ станут приемлемыми (по аналогии как я это делаю вручную)? Наверное датчик какой-то врет. Тем более, у себя на пассате выловил похожую фичу, когда на горячем движке редко, но бывало, двигатель начинал сильно коптить и глох. Оказалось при нагревании двигателя контакт ДТВВ отходил случайным образом, его сопротивление улетало в бесконечность, ЭБУ думал что машина приехала на северный полюс и начинал лить бензин почем зря. В итоге — переобогащенная смесь, черные свечи, глох. А я всегда мерил его сопротивление на холодную. Заглушил — померил тут же и поймал глюк. Соответственно, тут я подумал что тоже какой-то датчик глючит. И задался мыслью подключить комп к ЭБУ. Достал старый полуубитый ноут с аппаратным ком-портом. Нарыл прогу ALDLdiag с модулем efi-4. Адаптер сделал из уже бывшего у меня адаптера для подобных целей. Подключился к компу и стал смотреть на параметры. Однако по мере прогрева все показания датчиков были правдивыми, близкими к норме и не скакали. График ДПДЗ был ровный, без провалов. Заметил только, что сразу обороты ХХ были выше, чем расчетные на данный момент, ЭБУ сразу уменьшает количество шагов до 16 и далее выдает ошибку. Отсюда следует первый экспериментальный вывод:

    ЭБУ с помощью РХХ пытается регулировать обороты ХХ только в определенном диапазоне регулировки. Нижний предел у него — 16 шагов. ЭБУ не будет пытаться установить правильные ХХ, используя все возможности РХХ, вплоть до полного закрытия (т.е. если есть подсос, он его может и не компенсировать).

    Часть вторая (отвлеченная). Подумав над полученными результатами, я сделал вывод, что ЭБУ пытается уменьшить обороты ХХ, но упирается в свой нижний предел регулировки и беспомощно выдает СЕ. Почитав форум — сделал вывод что имеет место быть сильный подсос воздуха где-то, в результате обороты растут, а РХХ не справляется, не может это компенсировать. Стал проводить работы по обнаружению места подсоса. Пережимал/затыкал все трубки, облазил с зеркальцем весь впускной тракт, ничего визуально не обнаружил. Прочитал на форуме фордоводов, что там один парень нашел место подсоса, когда его двигатель чихнул в впускной коллектор и по облачку дыма он нашел труднодоступную и труднонаходимую щель. Я, конечно, решил что я самый умный, и сейчас изобрету новый способ поиска утечек 🙂 Решил сделать поиск щели методом принудительного дыма. В фильтре сделал дырку, засунул туда трубку, фильтр по кругу и в месте ввода трубки загерметизировал скотчем. В итоге, получилось что ввод воздуха в впрыск стал возможен только через эту трубочку. Теперь встала задача туда дунуть дымом. Я сам не курю, начинать не хотелось, поэтому обрезал полторашку, в ее крышку вставил другой конец трубки, которую предварительно вывел через вход кастрюли, а в конец трубки зажженную сигарету, приложил полторашку обрезанным концом к окружности рта и стал дуть. Получилось курение наоборот, т.е. я подавал избыточное давление вокруг сигареты и дым проходил по ней через фильтр в трубку и далее в впрыск. Дым был хороший, густой. Сигарета сгорает за 15-20 секунд. В итоге весь дым куда-то ушел внутрь. Щелей не обнаружил. Поразмыслив — понял, что щель наверняка имеет большое аэродинамическое сопротивление и просто так ее продуть не получается, дым находит более легкие пути ухода. Ладно, решил пойти по пути АЛЕРа и сделать опрессовку впуска. Полазил с мокрой кисточкой по всем щелям, понял что половину щелей не видно/не достать, да еще выпускной коллектор горячий. Потом от отчаяния стал густо прыскать из баллончика для промывки карбюраторов по всем доступным и недоступным щелям. Ничего не помогло. Решил, что подсасывает через ДЗ. Решил покрутить упорный винт ДЗ. У меня была маленькая щель — решил совсем убрать. Ну покрутил, убрал. Сначала закрутил так, что стала закрываться наглухо, но чуть заедать. Причем это не чувствуется, когда крутишь ДЗ рукой из моторного отсека. А когда нажимаешь педаль из салона — очень даже залипает. Немного отпустил винтик. Стало нормально. В итоге на горячую обороты снизились на 200, с 2400 до 2200 🙂 И появились новые траблы: Теперь на горячую при моем неисправном ХХ на поверхности ДЗ как бы стоит лужица топлива. Видимо топлива льется больше и оно через закрытую ДЗ плохо протекает. Кроме того, когда я позже починил ХХ — при резком закрытии ДЗ движок скидывает постепенно обороты, потом пытается заглохнуть, потом восстанавливается. Вернул упорный винт ДЗ как было — эффект "заглоха" после сброса газа исчез, топливо не стоит лужей, а размазывается по ДЗ. Отсюда второй вывод:

    ДЗ должна быть так отрегулирована, чтобы имелась небольшая щель, чтобы бензин мог стекать с нее в закрытом ее состоянии. Кроме того, видимо, по аналогии с впрысковыми фордами, обороты ХХ состоят из малой части, задаваемой малой щелью в ДЗ и бОльшей части, регулируемой РХХ. Поэтому, наверное, слишком большая щель или просто изношенный узел могут создавать повышенные ХХ. ДА и воздух все же должен проходить немного через основной канал при закрытой ДЗ чтобы захватывать пары бензина.

    Еще немного грешил на ДПДЗ. Т.к. однажды, когда подключал ноут, видел что ЭБУ считывает с него значения то 0%, то 0.3%. Так, скачуще. Потом прошло. Я тогда не придал значения этому малому изменению. Но прочитал в мануале следующую фразу, что "РХХ регулирует ХХ при закрытой ДЗ". Т.е. формально, при 0.3% заслонка считается открытой и ЭБУ имеет полное право бросить РХХ и работать по другому алгоритму, впрыскивать больше топлива, например, а РХХ увести в другое положение. А если это значение плавает, и учитывая инерционность РХХ — то вот вам и нестабильные синусоидальные плавающие обороты ХХ при отпущенной педали газа. Отсюда попутно сделал третий, теоретический правда, вывод:

    При поиске решения проблемы нестабильных ХХ можно не ставить новый ДПДЗ, а просто воткнуть в его разъем (мама 3 контакта) два спаянных делителем выводных резистора с большим коэффициентом деления, чтобы напряжение было близко к 0. Просто замкнуть 2 вывода наверное не прокатит, т.к. ЭБУ может воспринять это как к/з в датчике или проводке. Переменный резистор может не прокатить, т.к. может искрить (вытертый контакт или дорожка). Таким образом, вы ЭБУ точно сообщите, что ДЗ закрыта и ДПДЗ исправен :). Если нестабильность ХХ исчезнет — значит точно ДПДЗ.

    Ну и что у меня в итоге получилось? Подсос не нашел. Разбирать на шару весь впуск, надеясь на пробитую где-нито прокладку, а потом искать/вырезать самому эти редкие прокладки? Да еще сорвется резьба какая-нито, шпилька лопнет. Отложил пока. Все параметры датчиков и алгоритм работы ЭБУ вроде в норме. Решил вернутся к РХХ и впрыску.

    Часть третья (финишная). Подумав, решил что все таки что-то неправильно работает в впрыске. А точнее что-то не соответствует. Т.е. или РХХ не тот, или ЭБУ рассчитан не на него, т.е. может шаг штока на каждый импульс другой, отсюда и неправильное регулирование. Или чего-то не хватает в байпасном канале, например какой-нито пластиковой вставки (как-то на форуме кто-то обмолвился, мол не лейте растворитель в ХХ впрыска, там пластиковая вставка). Заглянул в канал РХХ, ничего не нашел. Integrator для меня сфоткал разобранный узел — все как у меня. Прочитал на форуме, что узел впрыска может быть не тот, а ничем не отличается. И надо померить диаметр седла канала ХХ. А как туда внутрь подлезть то? Придумал следующий метод:

    Нашел головку, кажется на 3/8, вставил ее в удлинитель и засунул в канал РХХ. Подошла идеально, почти без зазора. Померил штангенциркулем ее внешний диаметр — 10 мм. Значит седло РХХ у меня правильное.

    Значит седло правильное. Регулятор тоже обмерил и на сайте посмотрел вид запорной иглы — тоже правильный. Придумал один интересный финт:

    Есть 2 вида РХХ. С номером ". 203.." и "2112". Наш — 203, у него игла клапана толстая. 2112 — тонкая. Но в остальном, по параметрам, РХХ одинаковы. С правильной иглой у меня был только 1. Остальные 2 от 12-ки. Тогда я тестером РХХ выгнал шток совсем из РХХ, на втором РХХ тоже и поменял их местами! Задвигая шток назад там надо попасть в направляющие шлица. Поэтому те, кто не могут купить 203-й, а могут 2112, могут купить 2112 и поменять шток. Без тестера РХХ это тоже сделать можно, но геморройно. Это я грешил на обмотки РХХ, потому и поменял штоки местами.

    Я пробовал ставить вместо 203-го — 2112. Тоже работает, тоже регулирует, но более резко, т.к. из-за малого диаметра иглы он перекрывает канал не конусом, а его юбкой. Поэтому ловить ХХ труднее. Другое расположение разъема мне не помешало.

    Стал думать дальше. Обратил внимание и отметил для себя, что ХХ всегда завышен и увеличивается по мере прогрева двигателя равномерно. Плавания практически не бывает, если только иногда и непонятно при каких условиях. Это первый важный факт.

    Второй факт, на который я обратил внимание давно и который следовало проанализировать тщательнее. Сильный шум-свист через спускное отверстие ХХ. Т.е. мне надо было сделать вывод что весь лишний воздух на повышенных ХХ и закрытой ДЗ проходит именно через ХХ, а при открывании ДЗ свист прекращается, что свидетельствует о том же.

    Третье. Тоже очень важное. При затыкании пальцем впускного отверстия ХХ обороты снижаются и если делать это удачно, то даже лампа СЕ может погаснуть. А если заткнуть отверстие совсем качественно, то двигатель колбасит и он потом глохнет (ДЗ была мной отрегулирована неправильно на полное перекрытие). Того же эффекта можно было бы добиться с помощью тестера РХХ, закрыв РХХ совсем. Из этого следовало бы сразу сделать вывод, что подсоса нет и виновато управление РХХ.

    Начал думать на неправильное управление РХХ или неправильную отработку им команд. РХХ — это шаговый двигатель. Такие двигатели хороши тем, что сколько импульсов на него подал — столько оборотов он и сделал, в нашем случае шагов вдвигания/выдвигания штока. Но такой двигатель имеет и недостатки. В случае перегрузки ротора (заедание штока, например, в канале ХХ) происходит "потеря ротора", т.е. ЭБУ дает импульс и думает что ротор повернулся, а ротор может быть заклинившим и не отработать такой шаг. В таком случае ЭБУ думает, что РХХ находится в одном положении, а он совсем в другом. Будет работать неправильно. Вы спросите, а как же тогда если я куплю новый РХХ и поставлю, как все будет работать? Ведь ЭБУ не знает в каком положении находился шток, когда я его принес из магазина. Правильно. Поэтому ЭБУ иногда калибрует РХХ, чтобы синхронизироваться с ним. В мануале написано, что калибровка проходит каждый раз, когда вы глушите двигатель. Это неправда. Выяснил лично. Калибровка происходит один раз только после скидывания клеммы питания. А потом зачем РХХ перекалибровывать то? Куда ж он денется, если исправный? Поэтому, при замене РХХ или управлении РХХ без ведома ЭБУ обязательно надо сделать следующее:

    1. Скинуть клемму. Поставить новый РХХ на место. Подождать.
    2. Надеть клемму.
    3. Включить зажигание, подождать 5 секунд, выключить, подождать 10 секунд.
    4. Опять включить. Можно заводить.

    Поэтому некоторые пишут: "заменил РХХ, завел — обороты большие. Заглушил, завел — нормальные".

    Изучил документацию на РХХ. Написано, что на 250 шагов РХХ — шток выдвигается на 10.4 мм. Значит при моих 16 шагах — щель должна быть примерно 0.6 мм. А у меня туда так воздух сосет, что палец фиг вынешь, засасывает. Не может быть такого воздушного потока в такую малую щель.

    Отключил РХХ, завел двигатель, прогрел. Выставил вручную нормальные ХХ. Заглушил, снял РХХ. Померил вылет штока. Записал. Поставил РХХ назад, подключил к проводке. Сбросил клемму, завел. Высокие ХХ. Зная, что при выключении зажигания РХХ уезжает в какую-то свою позицию по командам ЭБУ — на работающем двигателе отключил РХХ и только потом заглушил. Снял РХХ. Измерил вылет. Поразился разнице, шток был втянут на 5 мм больше моей ручной установки. Естественно в такое дупло будет свистать воздух. Но! По данным ЭБУ он наоборот пытался закрыть РХХ и выставил 16 шагов, которые равны, я писал выше, 0.6 мм. А тут явно значительно больше. Возникла дилемма. Кто врет? ЭБУ работает правильно, РХХ работает исправно, без заеданий, проводка соответственно цела. Парадокс?

    Изучил алгоритм работы РХХ. Сделал приспособу: фотка телефоном есть, но слить не могу сейчас. Может потом вставлю. Пока просто опишу. Маленькая фанерка, к ней прикрутил два брусочка высоких на таком расстоянии, чтобы поместился РХХ, но без ушек. В торцы брусочков прикрутил за ушки РХХ. Получился как человек, отжимающийся и висящий на брусьях. А между брусков укрепил третий брусок так, чтобы сильно выехавший шток упирался в брусок острием клапана (там, где у висящего человека ноги).

    Алгоритм калибровки РХХ после скидывания клеммы:

    1. При накидывании клеммы ничего не происходит.
    2. При первом включении зажигания шток немного подвинется и все.
    3. При первом выключении зажигания — шток выезжает на максимум до упора в седло клапана. Далее ЭБУ его еще немного долбит в этом же направлении, чтобы уж наверняка шток уперся в седло. Помните я говорил про "потерю ротора"? Здесь это делается специально. Шток упирается, двигатель проскальзывает. Это называется калибровка, делается ЭБУ специально, т.к. заранее неизвестно с каким положением штока вы поставили РХХ, может полностью втянутый? В итоге, еще немного подолбившись, ЭБУ считает, что шток уж точно уперся в седло и канал теперь перекрыт полностью. ЭБУ считает это нулевой точкой и дальше все шаги считает от этого нуля. Затем РХХ немного отъезжает от нуля и так и остается.
    4. При втором включении зажигания ЭБУ, зная уже где ноль, выставляет РХХ на расчетное количество шагов, которое зависит от температуры и др. факторов.
    5. При выключении зажигания РХХ немного отъезжает, но не до упора, как в прошлый раз.
    6. Дальнейшие включения/выключения зажигания приведут к повтору п.п. 4, 5.

    Таким образом, подключив РХХ, установленный в деревянную приспособу, я увижу весь процесс калибровки и работы РХХ. И пойму, почему он, зараза, выходит на такое большое открытие канала ХХ. Подключил. Скинул-надел клемму. Начинаю включать/выключать зажигание. И изумлено вижу, что РХХ даже не думает упираться в деревянный упор, а шток вжимается в регулятор и потом болтается около максимального открытия. Так вот откуда у меня такой большой ХХ! Но почему? Ведь ЭБУ выставляет 16 шагов, и двигает РХХ в обе стороны, все три регулятора работают хорошо и ведут себя одинаково.

    Еще потестировал как он ездит туда-сюда и пришел к выводу, что он работает с точностью до наоборот! Т.е. крутится в другую сторону. Т.е. когда надо выдвигать шток — он вдвигает. Но почему? Ведь ЭБУ выставляет 16 шагов, и двигает РХХ в обе стороны, все три регулятора работают хорошо и ведут себя одинаково. Проводка, РХХ и электронная часть ЭБУ, управляющая РХХ, исправны. Неужели в мозгах дефект? Но ведь ЭБУ пробовали менять в Тольятти. Может быть проводка перепутана? Смотрю цвета проводов на фишке — правильные. Из теории шаговых двигателей знаю, что их можно реверсировать, если перефазировать обмотку (для нашего двухобмоточного РХХ). Резать провода не решился. Перекинул 2 контакта А и B в фишке подключения к РХХ. Можно было бы и C и D, без разницы. Но только одну обмотку. Сбросил клемму. Далее по алгоритму выше.

    И вуаля! Все сразу работает как надо. Есть теперь и нормальный ХХ и прогрев и все как положено.

    Грешу на неправильное обжатие колодки ЭБУ (перепутали наши разгильдяи в лихие 90-е) или есть где-то скрутка неправильная. Вот такая история. Доволен как слон 🙂

    Правда, это не отвечает на вопрос, почему после покупки машины все было хорошо и что произошло.

    Ну и напоследок, хочу сообщить о некоторой странной особенности нашего РХХ:

    Факт первый. Еще только когда мне эта нива досталась, опыта было мало. Увидел снятый разъем РХХ, решил надеть — получил высокий ХХ. Спросил, поехал в гараж, нашел тестер РХХ и стал им регулировать. Заметил такое: жму кнопку на увеличение (идет автоповтор), ХХ растет, останавливается на высоких ХХ. Я продолжаю жать, обороты начинают уменьшаться. Странно. Теперь кнопка больше делает обороты меньше. Вернул все назад опять таким же образом.

    Факт второй. Дома, подключил РХХ к тестеру РХХ, втянул шток (или вывел полностью, не помню), продолжаю долбить — шток начал двигаться в другую сторону. Повторить потом не удалось, да я и не пытался особо.

    Похоже, из-за глюка или странной резьбы РХХ может сам инвертировать направление своего движения. Конечно, существуют такие резьбы, для автоматического возвратно-поступательного движения, но тут то зачем? Резьбу штока внимательно не разглядывал.

    В моем случае — глюки РХХ не из-за этого, т.к. все 3 регулятора работают одинаково и правильно.

    Ниже смотрите видео про как поменять датчик холостого хода на ваз 21214 инжектор и выскажите свое мнение об этом в отзывах к статье.

    Качество видео: PDTV

    Видео загружено админу от пользователя Авл: для срочного просмотра на портале.

    Чтобы дать правильный ответ на вопрос Как поменять датчик холостого хода на ваз 21214 инжектор нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

    Юмор в теме: В детстве мама запрещала мне разговаривать с неизвестными. Поэтому уравнения приходилось решать молча.

    Датчик холостого хода ВАЗ 2110, 21214, 2107, 2112, 2109, 2115

    Слаженная работа бензинового двигателя вероятна только при исправности всех составляющих его деталей и устройств. Для этого автомобиль снабжается разными датчиками и подсистемами, посреди которых особенного внимания заслуживает датчик холостого хода. Что же это все-таки за деталь и какую значимость она представляет для российских моделей ВАЗов? Ответы на эти вопросы узнаете в процессе нашей нынешней статьи.

    Назначение и конструкция

    Датчик холостого хода (ВАЗ «инжектор» 1.6) – это устройство, которое держит под контролем холостые обороты мотора. Замена регулятора холостого хода нива ваз 21213, 21214. С его помощью ДВС может поддерживать рациональные режимы во время работы, тем увеличивая срок службы всех его составляющих.
    Кроме этого, холостые обороты способны прогреть движок до рабочей температуры в прохладный период времени. Таким макаром, датчик холостого хода (ВАЗ 2110 в том числе) играет далековато не последнюю роль в работе ДВС автомобиля. Кстати, состоит он всего только из 3-х компонент:

    1. Пружина.
    2. Шаговый электродвигатель.
    3. Шток с конусной иглой на конце.

    Более подробная конструкция данного элемента указана на картинке ниже:

    Видите ли, строение ДХХ очень обычное, стало быть, с ремонтом и подменой данного устройства можно будет совладать своими руками.

    Где расположен датчик холостого хода ВАЗ 2107?

    На автомобилях семейства ВАЗ датчик холостого хода размещается на корпусе дроссельного узла, рядом с механизмом положения дроссельной заслонки. Закрепляется он двумя винтиками.

    Принцип работы

    Читайте так же

    Суть работы датчика холостого хода заключается в открытии и закрытии канала, который проходит в обход заслонки. Когда работает двигатель, датчик оборотов коленвала сообщает контроллеру (информация зачастую передается при помощи специальных меток) о скорости вращения детали. В свою очередь, контроллер принимает решение: закрыть или же открыть клапан. При этом он руководствуется различными расчетами и алгоритмами. Далее датчику холостого хода поступает команда, которую необходимо выполнить. Таким образом, путем выдвигания/вытягивания штока с иглой происходит уменьшение или же увеличение подачи топлива в двигатель.

    Признаки неисправностей

    О неисправностях датчика холостого хода могут говорить следующие признаки:

    • «Плавающие» обороты двигателя на холостом ходу.
    • Плохой пуск ДВС даже при нажатии педали газа. Зачастую это является причиной того, что игла датчика перекрывает канал.
    • При прогреве автомобиля обороты мотора не повышаются.
    • Внезапная остановка работы двигателя на нейтральной передаче.
    • Заметное падение оборотов после включения таких энергопотребителей, как печка, кондиционер, фары и магнитола.

    Перечисляя признаки неисправности датчика холостого хода, необходимо отметить, что подобные «симптомы» могут быть спровоцированы и другими устройствами (к примеру, топливным фильтром или свечами), которые связаны с системой подачи топлива. Как снять регулятор холостого хода ваз 2121 нива 2131. Поэтому, прежде чем менять датчик холостого хода, ВАЗ 2110 должен быть продиагностирован на исправность работы ряда других важных деталей. Только убедившись в неисправности ДХХ, можно приступать к его замене. В противном случае все работы не принесут желаемого результата.

    Проверяем на исправность

    Как проверить датчик холостого хода ВАЗ 2110 на исправность? Сначала необходимо найти сам механизм и извлечь из него колодку проводов. Если на вашем автомобиле стоит 1.6-литровый ВАЗовский двигатель, предварительно открутите 2 крепежных элемента дроссельного узла и сместите его от торца ресивера на 10 миллиметров.

    Замена регулятора холостого хода

    Как правильно заменить РХХ (регулятор холостого хода). Ваз, лада SAMARA, иномарки. Группа ВК: .

    Все Датчики ВАЗ Расположение. Это надо знать всем водителям ВАЗ НИВА. ДПДЗ, ДМРВ, ДПКВ, ДПРВ, РХХ

    В моих видео: Все датчики и их влияние на двигатель. Что представляет собой датчик холостого хода ваз замена датчика хода ваз 2110, 21214,. Признаки неисправности датчиков и последствия. Компани.

    Далее проводим цепь датчика и смотрим, подходит ли к нему напряжение. Для этого используется обычный вольтметр. Чтобы определить напряжение, предварительно подсоедините минусовую клемму на массу и подключите к колодке проводов на вывод «А» и «D» (они зачастую обозначены на колодке). Теперь включаем зажигание и смотрим на показания вольтметра: если напряжение на шкале меньше 12 вольт, вероятно, у вас разряжен аккумулятор. Если же признаки подачи тока вовсе отсутствуют, неисправной является вся цепь либо электронный блок управления.

    Если вольтметр показал напряжение в 12 вольт и более, продолжаем эксперимент. Выключаем зажигание и начинаем проверять сам датчик холостого хода ВАЗ 2110. Клеммы тестера подсоединяются к выводом А, В, С и D. При этом общее сопротивление должно колебаться в районе 50-55 Ом. Регулятор холостого хода двигатель ваз-21214 его сеточки и топлив. Датчика замена. Датчик холостого хода ваз 2114 можно легко поменять при. После этого необходимо измерять сопротивление попарно – его значения должны быть бесконечно большими. Если датчик холостого хода (ВАЗ 21214, к примеру) выдает иные показания, значит, он неисправен, и его необходимо заменить. Ежели значения соответствуют норме, вероятнее всего, проблема кроется в свечах или других элементах автомобиля. В таком случае нужно ехать на СТО за диагностикой.

    Как проверить ДХХ на исправность? Способ № 2

    Можно воспользоваться альтернативным методом. Для этого полностью извлеките датчик холостого хода и подсоедините к нему колодку. Далее, слегка нажав пальцем на кончик иглы ДХХ, проверяем, насколько она выдвинулась. В идеале исправный датчик в момент выключения зажигания полностью выдвигает сей элемент. Таким образом, ваш палец должен почувствовать небольшой толчок. Если этого не произошло, значит, устройство находится в неисправном состоянии и подлежит замене. Но ДХХ можно и восстановить, однако об этом немного позже.

    Как заменить датчик холостого хода (ВАЗ 2109-2115) своими руками?

    Читайте так же

    VIVAUTO.RU Замена передних тормозных колодок Ford Focus II (Форд .

    Перед началом работ в первую очередь необходимо обесточить бортовую систему автомобиля. Для этого нужно снять минусовую клемму с АКБ. Далее разъединяется колодка с проводами, идущими к датчику с дроссельного патрубка. От вас требуется нажать пальцем на пластиковую защелку-фиксатор.

    После выкручиваются два крепежных винта, и снимается датчик с патрубка. Иногда здесь могут возникнуть проблемы – винт, который расположен рядом с ресивером, может выпасть при выкручивании. Чтобы этого избежать, рекомендуется сперва извлечь левый механизм крепления, после чего отвинчивать правый. На следующем этапе немного потяните датчик на себя и выкрутите правый винт. Благодаря такой последовательности, вы не растеряете крепежные элементы и существенно ускорите процесс демонтажа.

    Итак, старый датчик успешно снят с автомобиля. Теперь необходимо на его место установить новый. В целом, монтаж ДХХ производится аналогично снятию, только в обратной последовательности. Нива (2121, 21213, 21214, 2130) ваз датчик холостого хода ваз 21099 замена датчика заднего. Однако перед работой специалисты рекомендуют нанести несколько капель моторного масла на уплотнительное кольцо. Делать это не обязательно, однако таким действием вы значительно упростите работу по установке датчика на свой автомобиль.

    Калибровка механизма

    Теперь можно приступать к завершительному этапу – калибровке ДХХ. На всех автомобилях отечественного производства эта процедура полностью автоматизирована, поэтому все, что от вас требуется, так это надеть минусовую клемму, включить зажигание на 5-10 секунд и снова выключить его. Все, на этом калибровка датчика успешно завершена. Автомобиль полностью готов к эксплуатации.

    Как восстановить датчик

    холостого хода?

    В некоторых случаях для того, чтобы восстановить данную деталь, достаточно просто ее тщательно прочистить. Сама же чистка датчика – процесс очень легкий, причем для ремонта достаточно иметь одно лишь средство WD-40.

    Итак, как же восстановить датчик холостого хода ВАЗ 2112? На первом этапе откручиваются две гайки крепления дроссельного узла. Последний, как и в случае с заменой, отводится на 10 миллиметров в сторону. Далее отсоединяется от датчика колодка проводов. На ватную палочку наносится WD-40, и при помощи нее тщательно прочищаются все каналы. Далее посредством крестовой отвертки отвинчиваются два болта, которые крепят датчик холостого хода ВАЗ 2110. Если креплений здесь нет, то вам придется снимать весь дроссельный узел. Далее вытаскивается сам механизм. Если он покрыт маслом и черной грязью, то, помимо чистки ДХХ, нужно будет почистить и всю дроссельную заслонку.

    Далее средство WD-40 наносится на конусную иглу с пружинкой. Таким образом, через несколько минут механизмы датчика очистятся от грязи. Затем устройство сушится, и его можно смело устанавливать на место. Перед монтажом проверяется расстояние от иглы до корпуса прибора (одно должно составлять 23 миллиметра). Датчик холостого хода ваз 2110, 21214, суть работы датчика холостого хода и замена. На данном этапе датчик холостого хода ВАЗ 2115 можно считать успешно отремонтированным. Машина снова может работать в штатном порядке.

    Итак, мы выяснили, как устроен датчик холостого хода ВАЗ 2114 (и других моделей). Датчик холостого хода ваз 2114 в противном случае потребуется полная замена датчика. И то, каким образом его можно заменить/восстановить.

    Страница не найдена

    ИНН

    Название компании

    Краткое наименование

    КПП

    ОГРН

    Юридический адрес

    opf full

    Уже работаете с нами? Нет, я новый клиентДа, уже работаем? Если Вы когда-нибудь совершали заказы у нас, то обязательно выберите "Да, уже работаем"

    Адрес доставки ? Если у Вас несколько адресов, то укажите основной (с большим кол-вом доставок)

    Телефон для связи

    Контактное лицо

    E-mail ? Будет использоваться для обратной связи и как логин для входа в Личный кабинет

    Замена датчика холостого хода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

    Добро пожаловать!
    Датчик холостого хода – это неправильное его название но многие так называют, на самом деле он обозначается как регулятор холостого хода (РХХ) так как холостой ход именно он регулирует, при выходе данного регулятора из строя, с холостым начинаются проблемы, в плоть до того, что автомобиль даже может у вас постоянно глохнуть когда резко сбрасывать газ будете при езде, поэтому данный регулятор играет далеко не последнюю роль в инжекторном автомобиле и благодаря нему, холостой ход у автомобиля есть и он ровный, без всяких перебоев.

    Примечание!
    Чтобы произвести замену данного датчика (Мы его и датчик и регулятор называть будем, хотя датчик как мы уже сказали ранее, это неверное его называние), запастись придётся минимальным набором инструментов, а именно: Одной крестообразной отвёрткой, ну и возможно что ещё накидная головка понадобиться с удлинителем (Это если вы дроссельный узел снимать с автомобиля собираетесь, когда он будет снят, намного легче с него регулятор будет снять и установить на его место новый, но вот только снимать дроссельный узел проблематично, но и на установленном узле заменять регулятор будет сложно, поэтому здесь уже сами решайте, что вам больше подходит), кроме того если вы снимать дроссельный узел соберётесь с автомобиля, то ещё охлаждающую жидкость сливать придётся, но хотя можно просто гайки отвернуть которые крепят узел к автомобилю (О том как это сделать читайте в статье: «Замена дроссельного узла на ВАЗ») и после этого его снять, но не отсоединяя шланги при этом от него, тем самым вы себе и доступ облегчите к датчику, ну и охлаждающую жидкость сливать не придётся!

    Краткое содержание:

    Где находится регулятор холостого хода?
    На всех русских автомобилях, хоть это калина, хоть приора шестнадцати клапанная, регулятор везде стоит в одном и том же месте, но исключением являются автомобили с системой е-газ, на которых регулятор вообще отсутствует (Там сам дроссельный узел регулирует холостой ход), более подробно местонахождение регулятора смотрите на фото ниже, которое было сделано на автомобиле семейства Самара 2 и на котором в красный круг обведён дроссельный узел, а синей стрелкой показан тот самый регулятор который стоит на дроссельном узле и который вы заменять собираетесь, ко всему этому чтобы вы уж точно нашли регулятор холостого хода, зелёной стрелкой мы указали ещё один датчик который находиться прямо рядом с регулятором, поэтому если найдёте данный датчик, то и сам регулятор найти не составит никакого труда вам.

    Когда нужно менять регулятор холостого хода?
    На самом деле довольно долгое время регулятор может прослужить, потому что его изначально на заводе делают качественным и стараются чтобы он не вышел из строя в самый неподходящий момент, но как любая деталь и регулятор всё же когда то выходит из строя, в этом случае он может либо засориться (Его очистить можно, как это сделать мы вам ещё расскажем), либо с ним с самим проблемы будут, либо с проводкой которая подсоединяется к нему, а симптомы в этих случаях будут следующие, у вас может автомобиль начать глохнуть на холостом ходу, ещё когда газ отпускать будете, обороты могут в самом низу (К примеру на 1500) на некоторое время зависнуть и только потом упадут до требуемой отметки (На многих автомобилях, требуемая отметка является 850-900 оборотов частоты вращения коленвала), ещё проблемы с заведением автомобиля у вас могут так же появиться (Машина заводиться не будет или будет, но сразу после этого заглохнет) ну и всё на этом, это самые главные симптомы которые говорят о том, что регулятор пришёл в негодность.

    Примечание!
    Мы уже вас предупредили о том, что производитель русских автомобилей (В нашем случае АвтоВАЗ) пытается сделать регулятор долго живущей вещью, которая некогда не выйдет из строя, в связи с этим даже и check engine не загорается когда он придёт в негодность, поэтому если у вас начались проблемы с холостым ходом и при этом check не горит, то это скорее всего данный регулятор виноват и требует своей замены!

    Как заменить регулятор холостого хода на ВАЗ 2113-ВАЗ 2115?

    Снятие:
    1) В этом ничего сложного нет, потому что регулятор крепиться всего лишь на двух винтах, отвернув которые, вы его сможете снять с дроссельного узла автомобиля, но прежде чем преступать к откручиванию винтов, клемму минус с аккумуляторной батареи скиньте (О том как это сделать, читайте в пункте 1, «вот в этой статье») и колодку проводов после чего (Указана красной стрелкой) от самого регулятора отсоедините (Указан синей стрелкой), отжав для этого защёлку которая колодку проводов к регулятору и крепит (Данная защёлка на самой колодке проводов присутствует).

    2) Теперь когда бортовая сеть у автомобиля обесточена (Посредством отсоединения клеммы минус с АКБ), переходите к снятию самого регулятора, для этого отвёрткой два винта (Указаны стрелками) отверните которые его крепят и после чего, просто потянув за регулятор, выньте его из отверстия в дроссельном узле, но только всегда помните тот факт, что если винты вы не можете отвернуть (Что то мешает) тогда снимите сам дроссельный узел с автомобиля (Как это делается, мы уже в начали статьи объясняли) но шланги от него никакие при этом не отсоединяя, а когда он будет снят, поверните удобным для вас способом его и отверните два винта которые регулятор к узлу и крепят.

    Примечание!
    Не обязательно бежать сразу в автомагазин и покупать новый регулятор, всё можно восстановить если эта проблема вызвана не поломкой а загрязнением датчика (Просто датчики в основном из-за пыли начинают плохо работать, тем более пыли на таких датчиках как: “Датчик Массового Расхода Воздуха для примера его просто взяли и Регулятор Холостого Хода”, скапливается очень много после длительной эксплуатации автомобиля), для этого вам понадобиться какое ни будь средство для очистки карбюратора (Его в автомагазине можно найти) и тряпочка, как только вы этим запаслись, очистите сперва при помощи очистителя карбюратора иглу у регулятора холостого хода (Игла у регулятора, это кончик его можно сказать, возьмите в руки регулятор и вы сразу поймёте о чём идёт речь, но вот только при чистке будьте аккуратней, если жидкость попадёт во внутреннюю часть датчика, под корпус так сказать, то в скорем времени данный датчик у вас выйдет из строя, правда можно попробовать продуть датчик в такой ситуации ещё будет, чтобы выгнать всю жидкость который вы очищали датчик из датчика, но всё же просто будьте осторожны и старайтесь именно на кончик брызгать и во внутрь через щели смотрите чтобы ничего не попало в датчик), а уже потом саму поверхность тряпочкой протрите к которой регулятор крепиться, просто там тоже пыли обычно много скапливается, кроме этого ещё во внутрь тряпочкой залезьте (В само отверстие) и там тоже его от грязи протрите!

    Установка:
    Устанавливается датчик в обратном порядке снятию, но есть один нюанс, если вы датчик старый снова же ставите то обязательно проверьте на нём уплотнительное кольцо (Указано стрелкой), оно должно быть в хорошем состоянии и ни в коем случае трещин быть не должно или ещё как ни будь деформаций, в противном случае замените данное кольцо на новое и кстати когда будете устанавливать датчик (Новый или старый, не важно) ещё данное уплотнительное кольцо моторным маслом смажьте и только после чего устанавливайте датчик на своё место и закручивайте оба винта которые его крепят.

    Примечание!
    Чтобы проверить работоспособность регулятора холостого хода, нужно будет мульти-метром запастись и проверить сперва им сопротивление между парами контактов: A и B; C и D, в общём отсоедините в начале колодку проводов от регулятора и после чего по два контакта мульти-метром проверьте (Контакты которые нужно проверять, мы уже указали прямо чуть-чуть по выше), сопротивление должно быть находиться в пределах 40-80 Ом в противном случае регулятор неисправен, но если же сопротивление у вас окажется в норме, то в таком случае тем же самым мульти-метром проверьте сопротивление между контактами: B и C; A и D и прибор должен будет выдать бесконечность (Бесконечность у каждого прибора своя и узнается она очень легко, то есть когда вы включаете мульти-метр и к примеру на нём написана цифра 1 и после подсоединения контактов прибора к датчику показания не изменились, то это и значит бесконечность), кстати чтобы вы сразу понимали, все эти буквенные обозначения (A,B,C,D) написаны на корпусе самого датчика, приглядитесь и вы их найдёте они напротив контактов стоят!

    Дополнительный видео-ролик:
    Наглядно увидеть процедуру замены данного регулятора на новый, вы можете в ролике который размещён чуть ниже:

    http://www.youtube.com/watch?v=4Ln1XJet2E8

    Примечание!
    Обязательно ещё с одним роликом ознакомьтесь, в нём так же показывается процедура замены регулятора, но ещё в дополнение ко всему этому, объясняется как можно отличить поддельный регулятор холостого хода при покупке, от липового, надеемся вам этот ролик поможет и вы не ошибётесь в выборе нового регулятора холостого хода на свой автомобиль!

    Датчик холостого хода ВАЗ 2110, 21214, 2107, 2112, 2109, 2115

    Скоординированная работа ДВС возможна только при исправности всех его узлов и механизмов. Для этого автомобиль оснащается различными датчиками и подсистемами, среди которых особого внимания заслуживает датчик холостого хода. Что это за деталь и насколько она важна для отечественных моделей ВАЗов? Ответы на эти вопросы вы узнаете в нашей сегодняшней статье.



    Назначение и конструкция

    Датчик холостого хода (ВАЗ «Форсунка 1.6 ”) - это устройство, контролирующее обороты двигателя на холостом ходу. С его помощью двигатель внутреннего сгорания может поддерживать оптимальные условия эксплуатации, тем самым увеличивая срок службы всех его компонентов.
    Кроме того, холостой ход может прогреть двигатель до рабочей температуры в холодный период времени. Таким образом, датчик холостого хода (в том числе ВАЗ 2110) играет значительную роль в работе ДВС автомобиля. Кстати, он состоит всего из трех компонентов:

    ,
      ,
    1. , пружина.
    2. Шаговый двигатель.
    3. Стебель с конической иглой на конце.

    Более подробная конструкция этого элемента представлена ​​на картинке ниже:


    Как видите, конструкция HX очень проста, поэтому с ремонтом и заменой этого устройства можно будет справиться с помощью своими руками.



    Где датчик холостого хода ВАЗ 2107?

    На автомобилях семейства ВАЗ датчик холостого хода расположен на корпусе дроссельного узла, рядом с механизмом положения дроссельной заслонки.Он фиксируется двумя винтами.

    Принцип работы

    Суть датчика холостого хода заключается в открытии и закрытии канала в обход заслонки. При работающем двигателе датчик частоты вращения коленчатого вала сообщает контроллеру (информация часто передается с помощью специальных тегов) о скорости детали.



    В свою очередь, контроллер решает, закрыть или открыть клапан. Более того, он руководствуется различными расчетами и алгоритмами. Далее датчик холостого хода получает команду, которую необходимо выполнить.Таким образом, при нажатии / вытягивании штока иглой происходит уменьшение или увеличение подачи топлива в двигатель.

    Признаки неисправности

    На неисправность датчика холостого хода могут указывать следующие признаки:

    • «Плавающий» двигатель на холостом ходу.
    • Плохой запуск двигателя даже при нажатой педали газа. Часто это причина того, что игла датчика перекрывает канал.
    • При прогреве автомобиля обороты двигателя не увеличиваются.
    • Внезапное отключение двигателя на нейтрали.
    • Заметное падение скорости после включения таких потребителей энергии как печка, кондиционер, фары и магнитола.

    Перечисляя симптомы неисправности датчика холостого хода, следует отметить, что аналогичные «симптомы» могут быть вызваны другими устройствами (например, топливным фильтром или свечами), которые связаны с системой подачи топлива. Поэтому перед заменой датчика холостого хода ВАЗ 2110 следует провести диагностику на исправность ряда других важных деталей.Только убедившись, что DX неисправен, мы можем приступить к его замене. В противном случае вся работа не принесет желаемого результата.

    Проверка на исправность



    Как проверить датчик холостого хода ВАЗ 2110 на исправность? Для начала нужно найти сам механизм и снять с него блок проводов. Если на вашем автомобиле двигатель ВАЗ объемом 1,6 литра, сначала открутите 2 фиксатора дроссельного узла и отодвиньте его на 10 мм от ствольной коробки.

    Далее рисуем схему датчика и смотрим, подходит ли для него напряжение.Для этого используется обычный вольтметр. Чтобы определить напряжение, сначала подключите отрицательную клемму к земле и подключите ее к клеммной колодке «A» и «D» (они часто отмечены на клеммной колодке). Теперь включите зажигание и посмотрите на вольтметр: если напряжение на шкале меньше 12 вольт, вероятно, батарея разряжена. Если признаков подачи тока нет вообще, неисправна вся схема или электронный блок управления.

    Если вольтметр показал напряжение 12 вольт и более, продолжить эксперимент.Выключаем зажигание и начинаем проверку самого датчика холостого хода ВАЗ 2110. Клеммы тестера подключаются к клеммам A, B, C и D. В этом случае общее сопротивление должно колебаться в пределах 50-55 Ом. После этого необходимо померить сопротивление попарно - его значения должны быть бесконечно большими. Если датчик холостого хода (например ВАЗ 21214) дает другие показания, значит, он неисправен и подлежит замене. Если значения соответствуют норме, скорее всего, проблема кроется в свечах или других элементах автомобиля.В этом случае нужно отправиться на СТО для диагностики.



    Как проверить DX на исправность? Метод № 2

    Можно использовать альтернативный метод. Для этого полностью снимаем датчик холостого хода и подсоединяем к нему блок. Затем, слегка нажав пальцем на кончик иглы DXX, проверьте, насколько она продвинулась. В идеале исправный датчик в момент выключения зажигания полностью выдвигает этот элемент. Таким образом, ваш палец должен почувствовать легкую тряску.Если этого не произошло, значит, устройство неисправно и его необходимо заменить. Но DXX можно восстановить, но об этом позже.

    Как заменить датчик холостого хода (ВАЗ 2109-2115) своими руками?

    Перед началом работ необходимо обесточить бортовую систему автомобиля. Для этого снимите с АКБ отрицательную клемму. Далее отключается колодка с проводами, идущими к датчику от дроссельного патрубка. Требуется нажать пальцем на пластиковую защелку-защелку.

    После этого откручиваются два крепежных винта, и датчик снимается с форсунки. Иногда здесь могут возникнуть проблемы - винт, который находится рядом со ствольной коробкой, при откручивании может выпасть. Чтобы этого не произошло, рекомендуется сначала снять левый крепежный механизм, а затем открутить правый. На следующем этапе немного потяните датчик на себя и открутите правый винт. Благодаря такой последовательности вы не потеряете крепеж и значительно ускорите процесс демонтажа.

    Итак, старый датчик успешно снят с автомобиля. Теперь вам нужно установить на его место новый. В целом установка DXX аналогична снятию, только в обратном порядке. Однако перед работой специалисты рекомендуют нанести на уплотнительное кольцо несколько капель моторного масла. В этом нет необходимости, но этим действием вы значительно упростите работу по установке датчика на свой автомобиль.



    Калибровка механизма

    Теперь можно переходить к завершающему этапу - калибровке DX.На всех отечественных автомобилях эта процедура полностью автоматизирована, поэтому все, что от вас требуется, это поставить минусовую клемму, включить зажигание на 5-10 секунд и снова выключить. Все, калибровка датчика успешно завершена. Автомобиль полностью исправен.

    Как восстановить датчик холостого хода?

    В некоторых случаях для восстановления этой детали достаточно ее тщательно очистить. Чистка самого датчика - очень простой процесс, и для ремонта достаточно иметь только инструмент WD-40.



    Итак, как восстановить датчик холостого хода ВАЗ 2112? На первом этапе к дроссельному узлу крепятся две гайки. У последнего, как и в случае с заменой, отводится 10 миллиметров в сторону. Далее от датчика отключают проволочную колодку. WD-40 наносится на ватный тампон и тщательно очищает все каналы. Затем с помощью отвертки Phillips откручиваются два болта, фиксирующие датчик холостого хода ВАЗ 2110. Если здесь нет креплений, придется снимать дроссельную заслонку целиком.Далее механизм вытаскивается. Если он покрыт маслом и черной грязью, то, помимо очистки DX, потребуется очистить всю дроссельную заслонку.

    Далее WD-40 наносится на коническую иглу с пружиной. Таким образом, через несколько минут механизмы сенсора очистятся от грязи. Затем устройство просушивается, и его можно смело устанавливать на место. Перед установкой проверяется расстояние от иглы до корпуса прибора (оно должно быть 23 миллиметра). На данном этапе датчик холостого хода ВАЗ 2115 можно считать успешно отремонтированным.Машина снова может нормально работать.

    Итак, мы выяснили, как устроен датчик холостого хода ВАЗ 2114 (и другие модели). И способ его замены / восстановления.

    Датчик холостого хода ваз 2110, 21214, 2107, 2112, 2109, 2115

    Слаженная работа двигателя внутреннего сгорания возможна только при исправном состоянии всех узлов и механизмов, входящих в его состав. Для этого в автомобиле установлены различные датчики и подсистемы, среди которых особого внимания заслуживает датчик холостого хода.Что это за деталь и насколько она важна для отечественных моделей ВАЗ? Ответы на эти вопросы вы узнаете в ходе сегодняшней статьи.

    Назначение и конструкция

    Датчик холостого хода (ВАЗ «Форсунка» 1.6) - прибор, контролирующий обороты холостого хода двигателя. С его помощью двигатель внутреннего сгорания может поддерживать оптимальные режимы во время работы, тем самым увеличивая срок службы всех его узлов.

    Кроме того, холостой ход способен прогреть двигатель до рабочей температуры в холодное время.Таким образом, датчик холостого хода (в том числе ВАЗ 2110) играет значительную роль в работе двигателя внутреннего сгорания. Кстати, он состоит всего из трех компонентов:

    1. Пружина.
    2. Шаговый двигатель.
    3. Стержень с конической иглой на конце.

    Более подробная конструкция этого элемента представлена ​​на рисунке ниже:

    Как видите, конструкция DXH очень простая, поэтому с ремонтом и заменой данного устройства можно будет справиться своими руками.

    Где датчик холостого хода ВАЗ 2107?

    На автомобилях ВАЗ датчик холостого хода расположен на корпусе дроссельной заслонки, рядом с механизмом положения дроссельной заслонки. Он фиксируется двумя зубьями.

    Принцип работы

    Суть работы датчика холостого хода заключается в открытии и закрытии канала, идущего в обход клапана. При работающем двигателе датчик частоты вращения коленчатого вала сообщает контроллеру (информация часто передается с помощью специальных тегов) о скорости вращения детали.

    В свою очередь, контроллер принимает решение: закрыть или открыть клапан. При этом он руководствуется различными расчетами и алгоритмами. Далее датчик холостого хода получает команду на выполнение. Таким образом, при нажатии / вытягивании стержня с иглой происходит уменьшение или увеличение подачи топлива в двигатель.

    Симптомы

    На неисправность датчика холостого хода могут указывать следующие симптомы:

    • «Плавающая» частота вращения двигателя на холостом ходу.
    • Плохой запуск двигателя даже при нажатии на педаль газа. Часто это причина того, что игла датчика закрывает канал.
    • При прогреве автомобиля обороты двигателя не увеличиваются.
    • Внезапная остановка двигателя на нейтральной передаче.
    • Заметное падение скорости после включения таких потребителей энергии как плита, кондиционер, фары и магнитола.

    Перечисляя признаки неисправности датчика холостого хода, следует отметить, что подобные «симптомы» могут быть вызваны другими устройствами (например, топливным фильтром или свечами), которые связаны с системой подачи топлива.Поэтому перед заменой датчика холостого хода ВАЗ 2110 следует провести диагностику на исправность ряда других важных деталей. Только убедитесь, что DXH неисправен, можно приступать к его замене. В противном случае все работы не принесут желаемого результата.

    Проверить исправность

    Как проверить датчик холостого хода ВАЗ 2110 в исправном состоянии? Для начала нужно найти сам механизм и снять с него блок проводов. Если на вашем автомобиле двигатель ВАЗ объемом 1,6 литра, сначала открутите 2 крепления дроссельного узла и сдвиньте его с торца ресивера на 10 миллиметров.

    Далее проводим цепь датчика и смотрим, подходит ли ему напряжение. Для этого воспользуйтесь обычным вольтметром. Чтобы определить напряжение, сначала подключите отрицательную клемму к земле и подключите клеммную колодку к клеммам «A» и «D» (они часто отмечены на колодке). Теперь включите зажигание и посмотрите на показания вольтметра: если напряжение на шкале меньше 12 вольт, у вас наверняка разряжена батарея. Если нет признаков наличия тока, неисправна вся цепь или электронный блок управления.

    Если вольтметр показал напряжение 12 вольт и более, продолжить эксперимент. Выключите зажигание и приступайте к проверке датчика холостого хода самой ВАЗ 2110. Клеммы тестера подключаются к клеммам A, B, C и D. В этом случае общее сопротивление должно колебаться в районе 50-55 Ом. После этого необходимо померить сопротивление попарно - его значения должны быть бесконечно большими. Если датчик холостого хода (например ВАЗ 21214) дает другую индикацию, значит, он неисправен и подлежит замене.Если значения соответствуют норме, скорее всего, проблема кроется в свечах или других элементах автомобиля. В этом случае нужно отправиться на СТО для диагностики.

    Как проверить DXH на исправность? Способ no2

    Вы можете использовать альтернативный метод. Для этого полностью снимаем датчик холостого хода и подсоединяем к нему колодку. Затем, слегка нажав пальцем на кончик иглы DXH, проверьте, как далеко она зашла. В идеале исправный датчик на момент выключения зажигания полностью проталкивает этот элемент.Таким образом, ваш палец должен почувствовать легкую тряску. Если этого не произошло, значит, устройство неисправно и его необходимо заменить. Но DXH можно восстановить, но об этом позже.

    Как заменить датчик холостого хода (ВАЗ 2109-2115) своими руками?

    Перед началом работ необходимо обесточить бортовую систему автомобиля. Для этого снимаем минусовую клемму с АКБ. Затем отключают колодку от проводов идущих к датчику от дроссельной заслонки.Вам необходимо нажать пальцем на пластиковую защелку-фиксатор.

    Отвинтите два крепежных винта и снимите датчик с трубы. Иногда здесь могут быть проблемы - винт, который находится рядом со ствольной коробкой, может выпасть при закручивании. Чтобы этого не произошло, рекомендуется сначала снять левый механизм крепления, а затем открутить правый. На следующем этапе немного потяните датчик на себя и открутите правый винт. Благодаря такой последовательности вы не потеряете крепеж и значительно ускорите процесс демонтажа.

    Итак, старый датчик успешно снят с автомобиля. Теперь вам нужно установить на его место новый. В целом установка DXH аналогична снятию, только в обратном порядке. Однако перед работой специалисты рекомендуют капнуть на уплотнительное кольцо несколько капель моторного масла. Делать это необязательно, но этим действием вы значительно упростите работу по установке датчика на свой автомобиль.

    Калибровка механизма

    Теперь можно переходить к завершающему этапу - калибровке DXH.На всех автомобилях отечественного производства эта процедура полностью автоматизирована, поэтому все, что от вас требуется, это подключить отрицательную клемму, включить зажигание на 5-10 секунд и снова выключить. Все, калибровка датчика успешно завершена. Автомобиль полностью исправен.

    Как восстановить датчик холостого хода?

    В некоторых случаях, чтобы восстановить эту деталь, достаточно ее тщательно очистить. Чистка самого датчика - очень простой процесс, и для ремонта достаточно иметь только WD-40.

    Итак, как восстановить датчик холостого хода ВАЗ 2112? На первом этапе откручиваются две гайки крепления дроссельного узла. Последнему, как и в случае замены, отведено 10 миллиметров. Далее колодка проводов отключается от датчика. WD-40 наносится на ватный тампон и тщательно очищает все каналы. Затем отверткой Phillips откручиваем два болта, которыми крепится датчик холостого хода ВАЗ 2110. Если здесь нет крепежа, то придется снимать весь дроссельный узел.Далее механизм вытаскивается. Если он покрыт маслом и черной грязью, то, помимо очистки DXH, потребуется очистить всю дроссельную заслонку.

    Далее инструмент WD-40 прикладывается к конической игле с пружиной. Таким образом, за несколько минут механизмы сенсора очистятся от грязи. Затем устройство просушивается, и его можно смело устанавливать на место. Перед установкой проверяется расстояние от иглы до корпуса устройства (оно должно быть 23 миллиметра).На данном этапе датчик холостого хода ВАЗ 2115 можно считать успешно отремонтированным. Машина снова может нормально работать.

    Итак, мы выяснили, как работает датчик холостого хода ВАЗ 2114 (и других моделей). И способ его замены / восстановления.

    Что такое регулирующий клапан холостого хода?

    Если бы не управление дроссельной заслонкой, большинство двигателей не были бы очень полезны. Вы можете себе представить, если бы двигатель вашего автомобиля мог работать только со скоростью 4000 об / мин? Даже дрэг-рейсерам необходимо по требованию запускать двигатель на холостом ходу после красной черты.Для поддержания работы двигателя на холостом ходу в двигателе может использоваться регулирующий клапан холостого хода.

    Что такое регулирующий клапан холостого хода?

    Клапан регулировки холостого хода позволяет двигателю плавно работать на холостом ходу, а не глохнуть, когда автомобиль остановлен. Это будет продолжаться до тех пор, пока вы не нажмете на педаль газа, и автомобиль снова не начнет движение. В бензиновых двигателях частота вращения двигателя зависит от потока воздуха, который регулируется дроссельной заслонкой. Педаль газа открывает дроссельные заслонки, позволяя воздуху проходить во впускной коллектор.Больше дроссельной заслонки означает больше воздуха и больше оборотов двигателя. При отпускании педали акселератора корпус дроссельной заслонки закрывается, что снижает поток воздуха и частоту вращения двигателя.

    Отсутствие воздушного потока означает отсутствие оборотов двигателя, что непрактично, если вы сидите у знака остановки и ждете, чтобы снова двинуться с места. Клапан регулировки холостого хода, также называемый клапаном IAC или дополнительным воздушным клапаном, обходит закрытые дроссельные заслонки, чтобы гарантировать, что двигатель не глохнет. В зависимости от конструкции клапан IAC может быть частью корпуса дроссельной заслонки, прикреплен к нему или отдельно от него.

    Почему важны клапаны регулировки холостого хода?

    «Зачем все усложнять?» можно спросить. Если это всего лишь байпас, разве не будет достаточно слегка приоткрыть дроссельные заслонки или просверлить фиксированное отверстие? Действительно, этого было достаточно для карбюраторных двигателей, но они никогда не были особенно эффективными или отзывчивыми. На холостом ходу фиксированное отверстие диафрагмы или дроссельной заслонки могло привести к остановке двигателя с впрыском топлива, если гидроусилитель руля или кондиционер нагружали двигатель, поэтому требовалось регулируемое управление холостым ходом.

    Компьютерное управление и электронная система впрыска топлива сделали более эффективным и гибким управление холостым ходом. Моторизованные или электронные клапаны IAC могут открывать или закрывать байпас в разной степени в зависимости от нагрузки двигателя. Например, при отсутствии нагрузки клапан IAC может открываться лишь немного. Во время парковочных маневров усилитель рулевого управления или электрическая нагрузка замедляют двигатель, но клапан IAC (с использованием обратной связи от датчика скорости двигателя) открывается немного больше, чтобы обеспечить постоянную скорость двигателя и достаточную мощность для предотвращения остановки.

    Симптомы неисправного клапана регулировки холостого хода

    Если ваш двигатель резко работает на холостом ходу, глохнет во время парковки или врезается в двигатель, у вас может быть проблема с IAC. Отложения углерода являются наиболее распространенной проблемой с IAC, поскольку они могут блокировать небольшие отверстия и застревать в клапанах. Очистка нагаром клапана IAC и трубок, по которым он подается, должна предотвратить подобные проблемы.

    Электрические проблемы встречаются реже, но их легче идентифицировать, если они устанавливают диагностические коды неисправностей в модуле управления двигателем.В случае возникновения проблем с электричеством может потребоваться ремонт проводки или замена клапана IAC.

    Клапан регулировки подачи воздуха на холостом ходу имеет долгую историю, но он исчез во многих транспортных средствах с электронным управлением. Двигатели с электронным управлением дроссельной заслонкой могут использовать электродвигатель дроссельной заслонки для регулирования скорости холостого хода двигателя, работая автономно, пока водитель не нажмет на акселератор.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
