Электроусилитель руля «Калина» — Ремонт и диагностика

Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Причины отключения

Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Диагностический сканер

Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

Итог

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

отключается, не работает и причины

Электроусилитель руля в Лада Калина призван обеспечивать повышенный комфорт во время управления. Сам автомобиль на отечественном рынке присутствует недавно, однако успел обзавестись весомой популярностью. Машина достаточно практична и удобна, что позволяет ей иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне соперников в классе. В данной статье поговорим на тему неисправности и способы устранения их.

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

электромотор;
блок редуктора;
модуль управления;
датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.

Неисправности ЭУР и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
бортовая сеть «страдает» низким напряжением;
максимум оборотов превысил допустимый предел;
пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа. Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис. Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя. Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства. Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его. К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

Двигатель Гранта спорт
Ошибка р0504 Лада Гранта
Лада Гранта лампа ближнего света

О квалифицированной замене электрического усилителя

Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.

Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.

Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.

Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina. Обычно данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.

Калина 2 отключается эур на ходу

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Неисправности электроусилителя

Диагностический сканер

Блок предохранителей

4 ноября 2008, 15:59 #1 123

Привет дамы и господа, год назад купил себе Калину (люкс). Проездил до декабря, помыл и поставил в гараж, зимой не ездию. Вчера прочитал статью в журнале «За рулем», что Калины, по причине неисправности в электроусилителе руля могут сами рулить в обочину или на встречку. Стало просто страшно. Много читал на форумах. Но слова это одно, а одного друга, как пишет журнал уже нашли в столбе, живой правда. Потом он говорят отключается когда едешь более 60 км/ч, тем не менее если даже в городе руль рванет резко влево вдруг – хорошего мало. Короче, очко играет будь здоров, хоть продавай. Есть вариант разобрать, снять ЭУР.

18 декабря 2008, 22:40 #2 123

Александр, ты почти прав по поводу этого электроусилителя. Когда у меня ещё и схождение на долю градуса было не идеальным, то больше 80-ти ехать вообще было страшно. А не задумываешься что даже при исправной СУ-ЭУР и датчике скорости, на большой скорости малые повороты руля (до 5 град) очень легки? На любой нормальной тачке на большой скорости руль всегда тяжёл (если люфта нет), но не на этой.

22 декабря 2008, 18:47 #3 123

купил 2007 г в декабре попался без усилителя много раз слышал что быстро выходит из строя

Сообщений: 368
Откуда: Сочи
Лада Калина 11193 TMS GT

22 декабря 2008, 21:51 #4 123

здраствуй Александр имею калину TMS когда покупал отказался и от гура и от эура и нежалею механика хоть и тяжелее но нанадёжней. А друг купил с эуром реально попал в аварию из-за эура что доказала независимая экспертиза. Знаю точно что у него на калине стоял МАХАЧКАЛИНСКИЙ эур. А так знаю что можно и отключить и снять эур без всяких переделок и попадосов на деньги

Сообщений: 1844
Откуда: Санкт-Петербург

1 января 2009, 18:44 #5 123

Так вот, господа! На форуме www.priorovod.ru за вопрос: «А правда ли, что на Калинах/Приорах клинит ЭУР? «, меня просто ЗАБАНИЛИ (. ) Меня это более, чес настораживает. А вас?

Сообщений: 17924
Откуда: Вологда
Volkswagen Golf Plus 1. 6

2 января 2009, 22:47 #6 123

Здесь не забанят.

25 января 2009, 10:29 #7 123

Ну что сказать, журнал за рулем давно не объективен, сам работаю в компании производящей товары слож быт техники китайской, с тамим подходом знаком – у нас тоже есть куча профильных журналов в которые мы исправно плаатим за размещение статей или выбираем годовой объем по полосам рекламным и статья как бонус, но эти статьи мы сами и пишем! под именами журнальных авторов которые чего то тестируют типа и сравнивают. Журнал За рулем точно такойже – сегодня ВАЗ проплатил, завтра китайци и послезавтра перегонщики японок и так далее – идет информационная война на рынке любог товара.

Генерируются мифы (причем оч толковыми маркетологами) положительные и отрицательные, тема муссируется на форумах, в прессе и т. д. Мифов много, и самостоятельный эур на калине один из них. У нас есть конкретное задание от маркетнга мониторить форумы по воей территории и сли что учавствовать – думаю в автобизнесе все тоже самое. А фразы от безликих перцев в инете типа у моего кореша такой то случай был из той же серии.

25 января 2009, 15:46 #8 123

Очень может быть. Но почему АвтоВАЗ не подаст в суд на «За рулем»? После такой статьи самое время. Молчат.

Сообщений: 1
Откуда: Уфа

4 декабря 2010, 14:25 #9 123

У меня был такой случай: Поехала на учебу, завядя, как обычно с подзавода, все шло нормально, пока не заметила, что спидометр не двигается, и скорость стоит на о. Остановилась. Завела машину заново. После того, как тронулась, стал гореть сигнал неполадок в инжекторе, а минут через 5 перестал работать ЭУР (загорелась лампочка неполадки и фактически он тоже не работал). Глушила, заводилась, пробовали снимать аккумулятор. В сервисе сказали что сломался ЭУР. В итоге у знакомого электрика поменяли датчик скорости и все стало работать

14 апреля 2014, 20:25 #10 123

доброго времени суток. в общем про эур скажу так т.к. работаю авто электриком-диагностом,то я их ремонтирую и перебираю есть чего опасаться своими руками держал заклинивший эур и поэтому с журналом в кое мере согласен а кто опровергает что есть вероятность клина так возьмите и разберите эур от сих до сих станет понятен принцип работы и все опасения. а в общем это попадается очень и очень редко в основном просто не работает и это исправимо т.к. новый стоит 12000р. дешевле на ремонт ну а если замена то только на мандо а не в коем случае махачкала.

Сообщений: 21528
ЕрАЗ 762

14 апреля 2014, 20:28 #11 123

domen79, 14 апреля 2014, 20:25, #10

доброго времени суток. в общем про эур скажу так т.к. работаю авто электриком-диагностом,то я их ремонтирую и перебираю есть чего опасаться своими руками держал заклинивший эур и поэтому с журналом в кое мере согласен а кто опровергает что есть вероятность клина так возьмите и разберите эур от сих до сих станет понятен принцип работы и все опасения. а в общем это попадается очень и очень редко в основном просто не работает и это исправимо т.к. новый стоит н12000р. дешевле на ремонт ну а если замена то только на мандо а не в коем случае махачкала.

Ноль пятый не переживет этого позора.

Сообщений: 1376
Откуда: ярославль
Chevrolet Captiva
Лада Приора Хэтч

14 апреля 2014, 21:53 #12 123+ 1

Стоит ЭУР. Раздражал нечеткий ноль.

Увеличил кастор .Стало много лучше.Рекомендую

Кому и этого мало,могут вытащить предохранитель.

ГУР(на двенашке)все равно приятнее

Да,с не Махачкалинскими ЭУРами проблем быть не должно в силуих конструкции

24 октября 2014, 22:57 #13 123

интересно как может электроусилитель руля сам рулить когда он полностью зависит от рулевого колеса. На заглушенной машине при повороте руля в стороны колеса же с трудом но поворачивают. Если бы он не был зависим от руля то тогда я бы поверил что он сам рулит, а так я не верю, у меня у самого стоит на калине эур.

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 22:58 #14 123

Виталий1987, 24 октября 2014, 22:57, #13

Не Калуга, ни новая Махачкала, ни Мандо.

Была такая теоретическая возможность на машинах начала 2006 года, потом все исправили.

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:04 #15 123+ 1

Виталий1987, 24 октября 2014, 22:57, #13

Ты сынок не понимаешь КАК устроен эур,и начинаешь тут разглогольствовать.Эур может повернуть в любой момент в любую сторону,и ты ручонками своими ни когда не справишься вырулить.Правда сейчас это явление не массовое,но случаются бзики в электронных мозгах,и тогда привет валхава!

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:05 #16 123

Rudi, 24 октября 2014, 23:04, #15

Ты сынок не понимаешь КАК устроен эур,и начинаешь тут разглогольствовать. Эур может повернуть в любой момент в любую сторону,и ты ручонками своими ни когда не справишься вырулить.Правда сейчас это явление не массовое,но случаются бзики в электронных мозгах,и тогда привет валхава!

Максимум может чуть дернуть в сторону

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:06 #17 123

Александр05, 24 октября 2014, 23:05, #16

Максимум может чуть дернуть в сторону

Градусов на 45 а может и более

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:08 #18 123

Rudi, 24 октября 2014, 23:06, #17

Градусов на 45 а может и более

При 40 он отключается, а там успеешь поймать.

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:13 #19 123

Александр05, 24 октября 2014, 23:08, #18

При 40 он отключается, а там успеешь поймать.

а нежели включится?

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:14 #20 123

Rudi, 24 октября 2014, 23:13, #19

а нежели включится?

А если прилетят инопланетяне и унесут Калину к едрене фене на Альфацентавру?)))

Сообщений: 8523
Откуда: Раша,наша раша
Ford Focus

24 октября 2014, 23:16 #21 123

Александр05, 24 октября 2014, 23:14, #20

А если прилетят инопланетяне и унесут Калину к едрене фене на Альфацентавру?)))

о,а они какие?красные?

Сообщений: 19122
Откуда: Махачкала
Лада Веста Седан

24 октября 2014, 23:18 #22 123+ 1

Rudi, 24 октября 2014, 23:16, #21

о,а они какие?красные?

Говорят, любые нормальные кроме зеленых – те те еще черти

22 ноября 2014, 07:57 #23 123

Александр05, 24 октября 2014, 22:58, #14

Не Калуга, ни новая Махачкала, ни Мандо.

Была такая теоретическая возможность на машинах начала 2006 года, потом все исправили.

согласен про 2006г, тогда первые усилители вообще рейки рулевые ломали.

22 ноября 2014, 08:00 #24 123

Rudi, 24 октября 2014, 23:04, #15

Тамбовский волк тебе сынок.

Сообщений: 1118
Откуда: Чехов
Лада Калина 11184 люкс

7 декабря 2014, 15:36 #25 123

Ребята.. мой пробег к 100 тырам подходит..чтот не разу не дернуло..не влево ни вправо..может я не так езжу

Последняя модель Калины

На автомобилях Лада Калина устанавливается электроусилитель руля. Его конструкция очень простая, состоит из одного блока, поэтому даже на машину комплектации «стандарт» ЭУР ставится без особых проблем. В его составе нет жидкости, а значит, он прост в обслуживании. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У данного механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, поскольку малейшее движение рулем может вызвать вынос машины в кювет или на обочину.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, и при движении он то функционирует, то отключается. Неисправность заключается в том, что ЭУР останавливается в одном каком-то состоянии. Запрещено пользоваться автомобилем до устранения поломки. О проблеме оповестит желтая лампа на приборной панели. На ней изображены восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, а устранить ее нет возможности, следует вынуть предохранитель, который отвечает за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только на старых, но и на новых Калинах, которые не успели пройти обкатку.

Причины поломки ЭУР

Вот этот полезный узел авто

Основная причина неисправности кроется непосредственно в электроусилителе. Когда включается зажигание, происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР попросту отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства может обойтись в копеечку, поэтому если авто еще на гарантии, лучше провести обслуживание у дилера. Если полностью отказал усилитель, следует отключить питание. В таком случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости. За функционирование электроусилителя на разных скоростях отвечает именно этот датчик. ЭУР работает на полную мощность лишь при движении на очень маленькой скорости. При ускорении происходит уменьшение усилия, создаваемого усилителем на рейку. Ответственность за такой алгоритм работы несет датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он и не нужен. По этой причине на Калине с электроусилителем руля управление на высокой скорости такое же, как и в модели комплектации «стандарт» без данного устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неправильные данные. В результате ЭУР выключается, а на приборной панели водитель видит желтый индикатор, оповещающий об ошибке в электроусилителе.

Но можно избежать неожиданного ремонта и отказа системы. Достаточно своевременно проходить диагностику. Она покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неполадок. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется он с рулевой колонкой. Для этого потребуются ключ на 13, крестовая и плоская отвертки.

Перед началом демонтажа необходимо установить колеса в прямом положении и снять минусовую клемму с АКБ.

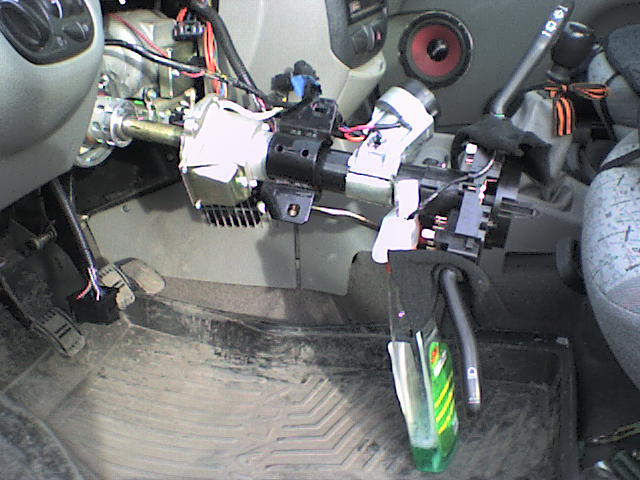

Демонтаж электроусилителя

Первым делом следует избавиться от подрулевых переключателей. После этого отсоедините все колодки с проводами от приборной панели. При необходимости демонтажа замка зажигания нужно выкрутить 3 самореза с помощью крестовой отвертки. Далее снимается нижняя поперечина приборной панели. После этого нажимаете на фиксаторы колодок жгутов проводов и отключаете их от блока управления ЭМУР. И только теперь можно отключить колодку непосредственно от подрулевых переключателей.

Как расположен агрегат в автомобиле

Кронштейн крепится при помощи 4 гаек, которые нужно выкрутить. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к валу рулевого механизма. Выкрутите его ключом на 13, при этом аналогичным удерживайте гайку от проворачивания. Болт извлекается, а клеммное соединение разжимается крепкой плоской отверткой. Аккуратно извлекается промежуточный вал. Рекомендуется помечать маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Старайтесь во время демонтажа не повредить проводку. Отмечайте расположение валов и шестерен как можно точнее, чтобы впоследствии не возникло неудобств при вращении руля. Установка ЭУР проводится при помощи тех же инструментов, только в обратной последовательности. Самое главное — это совместить все метки на валах. Не окажется лишней и помощь напарника.

Заранее поставьте нижний шарнир на вал-шестерню. Сначала соедините промежуточный кардан непосредственно с валом рулевого механизма, затем при помощи ключа с головкой на 13 выкрутите гайку, предназначенную для стяжки промежуточного вала. Болт извлеките и аккуратно отсоедините верхний шарнир от нижнего. Первым делом устанавливается нижний шарнир, после чего вал проворачивается до расположения отверстия в верхнем шарнире под болт в нижней части вала. Теперь осталось только соединить шарниры и стянуть болтом. После этого подключите колодки проводов и установите облицовочные панели.

Ошибка ЭУР на приборной панели

О неисправности ЭУР подаст сигнал бортовой компьютер

Обладатели автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загоревшейся лампой «Ошибка ЭУР». Причиной этого может быть как полный отказ системы, так и неправильная ее работа. Стоит отметить, что датчик светится желтым цветом, а не красным. Это означает, что можно эксплуатировать авто и без работающего электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Большее усилие к рулю придется прикладывать, если отключить ЭМУР полностью. Сделать это достаточно просто, вынув предохранитель, отвечающий за питание блока управления. Если не работает усилитель руля или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Ездить без электроусилителя может оказаться непросто. С непривычки руль кажется слишком тугим, но на деле он такой же, как и на Калине комплектации «стандарт».

Причины для отказа ЭМУР две: неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в условиях гаража. Во втором случае придется снимать блок управления и для установки нового обращаться к опытному электрику. В случае действия гарантии необходимо показать автомобиль специалистам в автосервисе.

Если все же хочется снять и установить блок управления самостоятельно, из инструментов потребуется лишь крестовая отвертка. Сначала демонтируются все пластиковые панели под рулем, чтобы облегчить доступ к блоку. И не забывайте о том, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится в нижней части панели, крепится тремя болтами. Их необходимо выкрутить, а накладку снять.

Вид на сам блок управления открывается после демонтажа накладки. Все штекеры необходимо отсоединить от блока управления ЭМУР. Сам блок крепится при помощи двух болтов. Выкрутите их и аккуратно потяните короб вниз, чтобы ничего не повредить. Помните, что блок еще держится на пластинке. Короб должен оказаться чуть выше педалей. Лишь после этого нужно выкрутить три болта, которыми блок управления притянут к пластине. Теперь останется только прикрутить на пластину новый блок управления и аккуратно установить все в обратной последовательности. Двумя болтами крепите короб, затем соединяете все штекеры, после чего можно приступать к сборке облицовочных панелей.

Что нужно знать водителю об ЭМУР

Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью вы без труда сможете вращать руль одним пальцем даже в автомобиле, стоящем на месте. Это удобно и практично, так как парковка с подобной системой оказывается намного проще и безопаснее. Устройство электроусилителя включает в себя:

электродвигатель бесщеточный;
редуктор;
блок управления.

Электрический двигатель находится под рулем. На его валу установлен червяк, входящий в зацепление с шестерней из пластмассы. Электронный блок контролирует работу всей системы, используя данные, которые выдают:

датчик момента;
датчик скорости;
датчик частоты вращения коленчатого вала.

Проведя сбор данных, блок управления регулирует напряжение питания, которое подается на электрический двигатель. Чем меньше скорость движения автомобиля, тем большее напряжение подается на электромотор.

Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается, как только включается зажигание. После запуска двигателя она тухнет. Это нормальная работа системы, а при поломке даже после запуска мотора лампа продолжает гореть.

Причины отказа электроусилителя.

Нет сигнала с датчика скорости.
Критически низкое напряжение в бортовой сети.
Превышено допустимое значение оборотов двигателя.
Неисправность блока управления.

Для ремонта ЭУР демонтируют руль и часть торпеды

В первых трех случаях отказ ЭУР на Калине устраняется достаточно просто. Нужно либо подтянуть ремень генератора, либо прилагать меньшее усилие при надавливании на педаль акселератора.

Неисправность блока управления — это повод навестить диагноста, который качественно проведет осмотр и выявит поломку. Причем некоторые проблемы могут быть устранены электриком, а некоторые оказываются фатальными, и поможет лишь замена всего блока целиком.

Не работает электроусилитель руля на Приоре: ищем причины

Как же мы все любим комфорт и как нам плохого, когда нас его лишают. Если не работает электроусилитель руля на Приоре, причины нужно искать незамедлительно, ведь на лёгкое управление автомобилем, в этом случае рассчитывать уже не приходиться. Найти причины неисправности, это только полдела, их нужно ещё правильно исправить. Обо всём этом поговорим далее в теме.

Общая информация об ЭУР на Ладе Приоре.
Устройство электроусилителя руля Лада Приора.
Преимущества электроусилителя Лада Приора.
Причины выхода из строя электроусилителя руля.
Проверка электроусилителя руля на работоспособность.
Какие бывают неисправности ЭУР Priora.
Как отремонтировать ЭУ руля собственными руками.

Зачем нужен электроусилитель руля на Lada Priora
Предназначением этого устройства является создание усилия, напрямую воздействующего на механизм рулевого управления автомобиля. По этой причине водитель не будет перенапрягаться, удерживая машину по нужной ему траектории.

Ранее ВАЗ устанавливал на свои модели рулевой усилитель гидравлического типа однако со временем от подобного механизма было решено отказаться. Первой моделью, оборудованной ЭУР стала LADA Kalina. Переход на электронику обусловили существенные недостатки гидравлики перед ней. Так, имеет место некоторая потеря мощности двигателя, нужно регулярно проверять уровень рабочей жидкости, а также делать диагностику системы масляной подачи. Впрочем, у электрического усилителя также не обошлось без негатива. К примеру, по мощности он несколько уступает ГУР.

Устройство ЭУР Приора

В основе ЭУР лежат такие составляющие: электрическая, механическая, контроллер и периферия. Опыт обладателей Приоры говорит о том, что самым уязвимым местом во всей этой системе является электроника, к которой относится ЭБУ, датчики, а также соединяющие их распределительные клеммы.

Преимущества электроусилителя руля Приора

Данная система обладает впечатляющими перспективами, которые нивелируют все её недостатки. Электроусилитель рулевого Приоры легко обслуживать и всё это из-за несложного устройства. Единственный элемент, требующий повышенного внимания к себе — подшипник качения. Электроусилитель компактен, что даёт возможность разработчикам высвободить место в подкапотном пространстве. ЭУР дислоцируется в салоне автомобиля, а это, в свою очередь, позволяет обезопасить его от перепадов температур и большой концентрации влажности в атмосфере.

Электроусилитель Приоры не крадёт мощность у силового агрегата — автообладатель будет доволен топливной экономией. ЭУР вступает в игру, только когда водитель вращает рулевое колесо. Контролирует усилитель электронный блок управления. Посредством его регулируется режим работы электроусилителя. ЭУР не выделяется негативной реакцией на крайние позиции руля, а кроме того, езда автомобиля на повышенных скоростных режимах сопровождается повышенной чувствительностью на ободе.

Почему не работает электроусилитель руля на Приоре, возможные причины

Далее, будут перечислены некоторые причины, из-за которых перестал работать электроусилитель руля на Приоре.

ЭУР не проходит самоконтроль

При задействовании зажигания электроусилитель руля не проходит самоконтроль и отключается сам по себе. Таким образом, он не будет создавать помехи водителю и способствовать созданию аварийной обстановки во время движения автомобиля. Если ЭУР не проходит процедуру самоконтроля, ремонт влетит вам в копеечку.

Неисправен датчик скорости

Тут дело в том, что электроусилитель сканирует данные о скорости машины со спидометра, а тот, в свою очередь, получает сигналы от датчика скорости. В том случае, если датчик вышел из строя, на спидометр начинает подаваться неправдивая информация. Ситуация заставляет электроусилитель самопроизвольно деактивироваться. Решается проблема просто — меняем датчик на новый.

Проблемы с аккумулятором

Довольно часто, неисправность ЭУР, для бесперебойной работы которого нужно напряжение на уровне 13,5 В, сопровождается его падением. Здесь, первым делом нужно диагностировать аккумуляторную батарею, проблема может быть именно в ней. Кстати, нелишним делом будет и проверка генератора.

Проблемы с проводкой

Ещё одной причиной, по которой не работает ЭУР на Приоре, может стать повреждённая проводка. Усугублять ситуацию могут и такие погодные неурядицы, как заморозки, жара, осадки. Если они сменяют друг друга и при этом ЭУР начинает барахлить, то без исследований проводки вам просто не обойтись. Нужно проверить припайку и изоляцию, возможно, где-то «коротит».

Блок управления ЭУР

Может случиться и совсем чудесная ситуация, когда колёса вашего авто будут менять направление движения сами по себе, без вашего участия. Причина проста — это «чудит» начинка электронного блока управления ЭУР, над которой, в угоду экономии разработчики поработали недостаточно серьёзно. В то же время на экземплярах свежих модельных годов, подобной проблемы возникать не должно. В любом случае если вы заметили, что электроусилитель начал жить своей отдельной жизнью, немедленно обращайтесь за помощью на СТО.

Нюанс

Обладателям модели Приора стоит также помнить о том, что на их автомобиле электроусилитель руля работает не постоянно. Больше всего электрический двигатель берёт на себя, на маленькой скорости либо когда машина находится в неподвижном состоянии. По минимуму электродвижок нагружен только на высоких скоростных режимах, а вот тут-то и даёт о себе знать неожиданное обстоятельство. Дело в том, что когда стрелка спидометра коснётся отметки 110 км/ч, ЭУР прекратит выполнять свои прямые обязанности. Это заметно сразу, так как усилие на руле становится максимальным. К слову, обладателям Лада Калина повезло ещё меньше, там электроусилитель обесточивается уже на 60 км/ч.

Итак, почему отключается электроусилитель руля на Приоре мы разобрались, а теперь самое время переходить к диагностике неполадок.

Как проверить электроусилитель руля на Приоре

Сигнальная лампочка

Здесь не нужно мудрствовать, чтобы смекнуть — сработала сигнальная лампочка ЭБУ на приборке — с системой происходит что-то неладное. Это самый первый признак, который трудно не заметить, а конкретно, вы будете наблюдать светящийся символ в виде рулевого колеса с расположенным рядом восклицательным знаком. В момент активации зажигания, значок на короткий промежуток времени будет загораться, а после этого, если компьютер определит, что всё в норме, свечение прекратится. Но в случае каких-либо поломок в системе электроусилителя, значок не погаснет.

Индивидуальный диагностический сканер

В этом случае наши диагностические манёвры будут затрагивать электронику, что является очень правильным решением. Сейчас на рынке предлагаются специальные диагностические приборы, которые по карману каждому обладателю Приоры. Кроме того, с ними по силам разобраться даже неопытному автомобилисту. Стоимость их приемлема, учитывая тот факт, что они сослужат вам добрую службу. Отдать придётся до 1 300 р.

Итак, приобретаем диагностический сканер и подсоединяем его к ЭБУ, который и будет выдавать нам все секреты системы в виде кодов ошибок. Кстати сказать, сканеры могут выдавать и расшифровку ошибок, но в принципе, можно обойтись и без неё. Здесь просто нужно знать один важный нюанс: все ошибки, относящиеся к сбоям эклектроусилителя начинаются на букву «C». Возьмём за пример ошибку электроусилителя руля Приора С1013. Данный набор символов оповестит вас о пониженном напряжении в бортовой сети и как следствие, на нормальную работу ЭУР рассчитывать не стоит.

Диагностика ЭУР без сканера

Если на панели приборов сигнализатор сбоя не подаёт признаков жизни, но сомнения в работе ЭУР у вас всё-таки имеются, а также в случае, когда был произведён ремонт электроусилителя, его надёжную и правильную работу нужно проверить выполняя ряд несложных манипуляций.

При неработающем силовом агрегате крутим руль влево вправо и запоминаем, какое усилие прикладывалось. Затем задействуем зажигание и повторяем телодвижения. А теперь главное: если вы не ощутили какой-либо разности в усилиях, то вердикт однозначен — с электроусилителем что-то неладное.

Как проверить ЭУР на Приоре мы выяснили, теперь поговорим о том, какие бывают неисправности у этого устройства.

Неисправности ЭУР Приора

Здесь мы будем рассматривать три составляющие: электрика, электроника и механика. С последней всё проще простого, при поломках по этой части у вас просто не будут поворачиваться колёса. Конкретно проблема заключается в вышедших из строя валах, соединительных деталях, а также арматуре. При данном обстоятельстве с ремонтом особо возиться не придётся, все утратившие свои кондиции детали заменяют на новые.

Сломался электрический двигатель? Отправляемся всё туда же, в магазин. Отремонтировать его самостоятельно не получится, покупаем новый и устанавливаем собственными силами. Можно попытать счастье и на сервисе.

Если выяснилось, что произошёл разрыв между ЭБУ и электроусилителем, в обязательном порядке проверяем разъёмы. В этом случае обращаем внимание на второй. Отрегулировать нестабильное соединение или же осуществить замену проводки, особого труда не составит.

Если загрязнилась группа контактов, датчик не сможет адекватно сопоставить данные позиции руля и датчика скорости. Можно попробовать очистить загрязнённые участки, в некоторых случаях ваш ждёт выигрыш, но на стопроцентный положительный исход рассчитывать не стоит.

Следующая на очереди электроника, с которой возится не рационально. Датчикам предписан только сервис по ремонту, а если забарахлил компьютер, приобретаем новый и меняем своими руками.

Ремонт электроусилителя Лада Приора. Что можно сделать самому, а с чем ехать в сервис

На вопрос, что делать самому, а с чем ехать в сервис, ответ однозначен — с электроникой, вам самостоятельно, адекватно не разобраться. Ну а если всё-таки решили расправиться с неприятностями собственными силами, то дальше поясню, по каким правилам это осуществлять. Ремонтные работы будут подразумевать полное извлечение вышедшего из строя узла. Из инструментов нам понадобится то, что имеется в наличии у любого, уважающего себя хозяина.

Но для начала, целеустремлённому автолюбителю нужно выяснить, где находится электроусилитель руля на Приоре. Итак, нижеприведённые изображения должны полностью ответить на вопрос:

Сам ЭУР демонтировать просто, однако, перед этим вам нужно расправиться с целой массой преграждающих этому действу деталей.

Для ремонта блока ЭУР Приора своими руками, выполняем следующие манипуляции:

1. Головкой на «8» расправляемся с контактной группой. Полностью извлекаем её с рулевого вала, так как она будет помехой в процессе разборки механизма.

2. От блока сероватого оттенка отсоединяем все хитросплетения проводки.

3. Далее, нашему взору предстаёт соединение рулевой рейки с карданом. Разъединяем этот крепкий союз путём откручивания болта.

4. Стяжку карданчика нужно прослабить и тут нам в помощь молоток и зубило. После этого у нас появляется доступ к фиксации ЭУРа к кузову автомобиля. Выкручиваем две пары гаек: две в нижней части и ещё столько же спереди.

5. Удерживая узел от падения, сдёргиваем механизм с рейки и полностью изымаем его.

Вот теперь нам предоставляется возможность изучить контакты, а при надобности, осуществляем ремонт узла. Если есть уверенность в том, что сбой дали основные компоненты, блок управления, к примеру, либо электродвижок — заменяем их на новые, рабочие. Устанавливать устройство обратно просто соблюдаем подпоследовательность обратную снятию ЭУР.

Ремонт электроусилителя руля Приора своими руками подошёл к концу, процедура эта несложная и справиться с ней по силам практически каждому.

Нюанс

После того как вы осуществили замену старого изделия на новое, необходимо позаботиться о регулировках всех элементов рулевого механизма.

Заключение

Подытожив всё вышесказанное, можно прийти к одному выводу — электроусилитель руля придуман не зря, преимущества его очевидны, но ремонт, какой бы он составляющей ни касался, лучше доверить профессионалам. Впрочем, если есть опыт и познания в технике, с проблемами ЭУР можно разобраться и самостоятельно.

Источник: http://avto-forum.name/threads/ne-rabotaet-ehlektrousilitel-rulja-na-priore-ischem-prichiny.3848/

Лада калина усилитель руля не работает

Причины отключения

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км/ч;
частота оборотов двигателя меньше 400 в минуту;
сбой в блоке управления;
плохо припаянные контакты;
недостаточное напряжение.

Программное отключение

Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Неисправности электроусилителя

Диагностический сканер

Блок предохранителей

Сегодня, всех хозяев Лада Калина, интересует вопрос: почему не работает электроусилитель руля на Калине? Ведь этот автомобиль начали производить ещё в ноябре 2004 года, с электроусилителем руля в базовой комплектации. Прошёл десятилетний юбилей, но по отзывам автолюбителей, проблема эта существует до сих пор.

Состоит электроусилитель из электромотора, механизма передачи усилия и электронной системы управления. Управление, работой электроусилителя, осуществляет электронный блок с тремя специальными датчиками, которые должны оперативно определять скорость машины, обороты мотора и необходимое усилие для поворота передних колёс.

Во время завода мотора стартером, электроусилитель руля (ЭУР), не работает. Он включается только с момента достижения 400 оборотов в минуту коленвала и прекращает работать, когда автомобиль разгоняется более 60 км. в час.

Содержание

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу разобраться невозможно. Тем не менее в большинстве случаев неисправности (ЭУР), на приборном щитке должна загореться лампочка изображающая рулевое колесо с восклицательным знаком. После чего, специалисты автозавода ВАЗ рекомендуют на небольшой скорости двигаться в автосервис.

Почему на небольшой скорости? Потому что первые годы выпуска (ЭУР) Махачкалинским заводом, он имел особенность поворачивать ведущие колёса машины максимально влево или вправо и самостоятельно фиксироваться в таком положении.

Электромотор и механическая часть (ЭУР) редко вызывают нарекания, но вот электрика и электроника требуют подробного изучения поломок.

Разбор полётов

Электронный блок управления (ЭБУ) электроусилителем руля, закреплен в неудачном месте, под радиатором печки отопителя. Любая негерметичность этой детали, вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель руля не работает и рулевое колесо стало тяжёлым.

Если во время движения вы заметите что стрелка тахометра или спидометра лежат на нуле и не шевелятся, будьте уверены, (ЭУР) вашей машины не работает. Это происходит потому, что эти приборы и (ЭУР) задействованы от одних и тех же датчиков.

Чаще всех на Калине, выходит из строя датчик скорости. Покупка нового датчика и его замена решает эту проблему. Очень часты случаи, когда замена датчиков, не помогает, (ЭУР) всё равно не работает. Начинайте методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

Из-за постоянной вибрации автомобиля и плохого качества производства соединительные штекера и колодочки, самостоятельно разрывают электроцепи в самый неподходящий момент.

Усилитель руля Калины, плохо себя ведёт при перепадах бортового напряжения. Если, старенький генератор, выдаёт вместо 15 Вольт, меньше 30, то электронный блок управления, усилителя руля также может отказаться работать.

Если сломался по дороге

Последние годы выпуска автомашин Лада Калина, (ЭБУ) отечественного производства заменили на корейские. Такие, как ставят на автомобили «Hyundai». После чего, отказов работы усилителя руля стало значительно меньше. Но это на новые машины стали ставить корейские блоки. А сколько тысяч Калин колесят по всем дорогам, со старой электроникой?

Наш вам совет, при первой возможности поменяйте на своей машине электронный блок управления на современный, целее будете.

Советы для автомобилистов

На автомобиле Лада Калина, в зависимости от комплектации, может устанавливаться электромеханический усилитель рулевого управления. Воздействует он на рулевой вал. Команды на его включение в работу подаются различными датчиками. При запуске двигателя, пока работает стартер, электромеханический усилитель (ЭУР) отключен. В работу он вступает после достижения коленчатым валом частоты вращения 400 оборотов в минуту. Сигнал ему об этом подаёт датчик частоты вращения каленвала, он же работает с тахометром. При движении автомобиля со скоростью более 60 км/час ЭУР отключается. Данные о величине скорости автомобиля получает от спидометра, а если быть более точным, от датчика скорости. Управляет работой ЭУРа электронный блок управления.

При отказе в работе электроусилителя руля, на щитке приборов загорается контрольная лампа с символом руля. Учитывая то, что чаще всего выходит из строя датчик скорости, ЭУР естественно отключается и работать не будет, хотя сам он исправен. Не даёт ему работать электронный блок управления, так как к нему не поступает сигнал с датчика скорости. Электронный блок управления стоит в не очень хорошем месте, так как в случае не герметичности радиатора отопителя на него будет попадать антифриз. Мокрая микросхема работать не будет. Естественно водитель это почувствует, так как рулевое управление становиться тяжелее.

Электромеханический усилитель рулевого управления Калины чувствителен к напряжению бортовой сети. По техническим характеристикам его рабочее напряжение должно быть в пределах 10,8 – 15 вольт. Но бывают случаи, что ЭУР отказывается работать, даже если генератор выдаёт напряжение в 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения. В случае отказа работать электромеханического усилителя рулевого управления, для обеспечения безопасности, уберите в монтажном блоке из гнезда 50 амперный предохранитель. В этом случае движение на автомобиле продолжать можно, но уже без усилителя.

Более сложные неисправности ЭУР, связанные с электронным блоком, водителю самостоятельно найти вряд ли получится. Здесь требуется квалифицированный специалист и сканер для диагностики, при помощи которого можно прочитать коды ошибок. Кроме этого надо ещё будет найти информацию о расшифровке этих кодов.

Проблемы с эур — Лада Гранта, л., года на DRIVE2

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:. Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто.

Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать.

Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме. Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные.

Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Не работает эур на гранте причины разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Не работает эур на гранте причины распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:. Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей.

Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа. Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом. Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель.

В такой ситуации водителю следует на малой скорости направляться в сервис. Практика показывает, что данное развитие событий не всегда имеет место.

Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя. Данные не работает эур на гранте причины никаким образом не влияют на функционал узла, и контроль управления остается активным. Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается.

Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства. Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina.

С целью не работает эур на гранте причины реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса.

Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует. К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует. Если возникает потребность в замене механизма, когда не работает ЭУР, не работает эур на гранте причины рекомендуем обратиться к опытным мастерам.

Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы. Бывают не работает эур на гранте причины, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя.

Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма. Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью.

Не работает эур на гранте причины

Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса. Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР.

Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма. Для извлечения усилителя необходима частичная разборка передней панели Лада Калина.

После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение не работает эур на гранте причины, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina.

Не работает эур на гранте причины данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.

Чтобы установить электроусилитель руля в посадочное место Лада Калина понадобится запастись внимательностью и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство уверенно закреплено. Только не работает эур на гранте причины этого можно переходить к обратной сборке ранее демонтированных компонентов передней панели. Электроусилитель руля — это устройство, предназначенное для обеспечения более комфортного управления транспортным средством. Не так давно усилителями стали оборудовать автомобили отечественного производства.

ЭУР в автомобиле Лада Калина — какие неисправности для него характеры, какие есть и применяются наиболее эффективные способы устранения? Об этом читайте ниже. Одной из основных причин, по которым электроусилитель руля на Калине может отключаться, является поломка самого устройства. При включении зажигания система автоматически производит диагностику, которую впоследствии не проходит. В результате не работает электроусилитель руля из-за собственного отключения, что, несомненно, негативно отражается на комфорте при управлении машиной.

Ремонт электроусилителя руля может обойтись достаточно дорого, так что если Калина еще на гарантии, есть смысл отремонтировать свой ЭУР у дилера. В том случае, если система полностью отказала, необходимо в первую очередь отключить питание.

Ремонт эур на калине Ремонт электроусилителя руля Лада Калина В задачу электроусилителя руля (ЭУР) входит уменьшение крутящего усилия на руль, что. Причины поломки ЭУР. Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

При этом крутящий момент двигателя будет воспринимать рулевой элемент рейка в обход усилителя. Еще одной причиной, почему не работает электроусилитель, является выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах езды. Даже если сканер выдаёт только коды, это не страшно. Например, С, обозначает что низкое напряжение в сети, и электроусилителю этого мало.

Ну тут могут быть несколько вариантов. Самый распространённый случай, это ослабление, или пригорание одного из двух силовых проводов, не работает эур на гранте причины на ЭУР. Это красный и чёрный провода, большого сечения, входящие в отдельный разъём на устройстве. Их довольно просто проверить. А также это может не работает эур на гранте причины большой предохранитель на устройство, тут всё понятно. Ну а третья причина, это недостаток в сети автомобиля, например, слабые, или неисправные, аккумулятор или генератор.

При такой неисправности к специалисту, и никак. К автоэлектрику.

Диагностика электроусилителя руля Лада без сканера

Ну а если сигнализатор не горит, а сомнения в исправности или неисправностей ЭУР «Приоры» присутствуют, или после проведения ремонта нужно сделать «контроль», поступают следующим образом: нужно не включая зажигания покрутить рулевое колесо. Запомнить усилие. И повторить операцию запустив мотор. Если изменений нет, с ЭУР «Приоры» что-то произошло! И снова тот же список, механика, электрика, электроника.

Ну с механикой всё понятно, это выход не работает эур на гранте причины строя валов, соединений и арматуры. При этой неисправности, колёса просто не отреагируют на поворот баранки.

И эту неисправность, проще всего устранить. А вот с остальными неисправностями не работает эур на гранте причины сложней. Если неисправности связаны с выходом из строя самого сервомотора, усилителя, «Приоры» о ремонте не стоит и думать.

Проще приобрести в магазине новый ЭУР и самостоятельно заменить. Либо отнести на сервис, и попытаться отремонтировать.

Если пропала связь с ЭБУ ЭУР «Приоры», то это, скорее всего, второй разъём, со шлейфом проводов, то же и в случае неполучения сигнала для блока, от внешних датчиков — коленчатого вала и распредвала. Да, да они также важны для работы устройства. В этих случаях можно снять и отремонтировать, или заменить недорогой пучок проводов. Остался сам «мозг» электроусилителя, и внутренние датчики положения валов агрегата.

С датчиками возиться не вариант, только ремонтный сервис. А вот сам компьютер, при его неисправности, можно купить и заменить самостоятельно.

Перед тем, как снять усилитель, нужно не работает эур на гранте причины все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Это не такая уж и сложная процедура, как может показаться. И даже требует очень мало инструмента:. И более ничего, не работает эур на гранте причины умения, ими пользоваться. Это при условии, не работает эур на гранте причины сам руль уже снят, а это отдельная история. Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис. Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт. Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле.

Коды ошибок можно найти в интернете. Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется. Проверьте, работает ли предохранитель, если отказал, замените. Проверяется очень просто, смотрите целостность нити внутри не работает эур на гранте причины. Так же поможет смена 50 амп реле на 30 амп.

Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками.

Перестал работать эур на гранте. Как отремонтировать электроусилитель руля «приоры»

Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис. Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса.

Электромеханический усилитель руля далее — ЭУР устанавливается индивидуально владельцами. Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке.

Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности. Как показывает практика, зачастую неработоспособность электроусилителя отказ связана с поломкой контроллера скорости.

Поскольку датчик контроллера скорости не работает эур на гранте причины активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах. Чтобы предотвратить поломки, некорректную работу механизма заказывайте услуги в сертифицированных СТО, где предоставляют гарантию качества.

Негативные отзывы в адрес ЭУРа вызваны нарушением условий эксплуатации владельцами и непрофессиональной установкой. Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу. Перед тем, как снять усилитель, нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте устройства, не забыв отключить разъемы от питания.

Обозначенные неисправности и не работает эур на гранте причины устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней не работает эур на гранте причины салона сразу загорается соответствующая лампа.

Установку электроусилителя руля проводим самостоятельно. Повторно прочитываем рекомендации статьи, просматриваем видео-уроки по мере необходимости. Водителю на заметку! Заводские крепления идентичны. Разобранный руль. Пластиковые кожухи рулевой колонки. Фиксирующий болт. Рулевой вал. Крепежные элементы. Проводка для установки ЭУР. На этом установка ЭУР на Гранту своими руками окончена. Проверяем исправность работы механизма. Регулировка положения руля После установки ЭУРа обязательно корректируем угол «развал-схождение».

Нарушение угла способствует неравномерному износу протектора на передних покрышках. Чтобы предотвратить поломки, некорректную работу механизма заказывайте услуги в сертифицированных СТО, где предоставляют гарантию качества. Негативные отзывы в адрес ЭУРа вызваны нарушением условий эксплуатации владельцами и непрофессиональной установкой.

В данной статье поговорим на тему неисправности и способы устранения. Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Не работает эур на гранте причины скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях не работает эур на гранте причины водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии.

С ростом скорости наблюдается постепенное снижение величины усилия не работает эур на гранте причины механизме. Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные.

Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina. Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со не работает эур на гранте причины этот фактор вызывает неисправности в усилителе. Цвет сигнала говорит о степени опасности.

Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:. Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма. В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока.

Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям. Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам.

Как опасно чудят электроусилители руля, особенно ВАЗовские — данные 2021 года

Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите. Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями.

Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Автомобили Лада Калина, Гранта и Приора могут комплектоваться электроусилителями руля (ЭУР) различных производителей (например, Калуга или Махачкала). При возникновении неисправностей в его работе. Автомобили Лада Калина, Гранта и Приора могут комплектоваться электроусилителями руля (ЭУР) различных производителей (например, Калуга или Махачкала). При возникновении неисправностей в его работе (отказал, не работает, отключается и т.д.) следует выполнить диагностику при помощи специального сканера. Также есть возможность определить причины сбоев и без специального оборудования «методом скрепки».

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис. Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт. Второй вариант не работает эур на гранте причины и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.

Слабым звеном электроусилителя руля на Калине, не работает эур на гранте причины блок предохранителей, если что-то не работает, стоит проверить. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля.

Для этого потяните за верхнюю часть на себя и защелка откроется. Проверьте, работает ли предохранитель, если отказал, замените. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп. В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности.

Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой.

Почему закусывает руль на Калине и как это исправить? Простое решение сложного вопроса!

Проблема заклинивающего ЭМУР (он же ЭУР — электроусилитель руля) знакома многим «Калиноводам», эту неисправность можно считать болезнью всех Калин, к сожалению. Однако наш человек не был бы нашим, если бы не нашел решения данной проблемы.

В этой статье хочу рассказать о том, как установить проблему закусывания руля Лада Калина быстро и не дорого, в домашних условиях, без необходимости замены ЭУРа.

Как вы понимаете, проблема более чем серьезная. В сети на тематических форумах масса веток, в которых владельцы делятся печальными отзывами о том, как в один прекрасный момент во время движения руль просто заклинил и перестал вращаться. Исход у каждого свой, кому-то удалось избежать ДТП, кому-то нет, в общем проблема есть и ее необходимо решать немедленно.

Для того, чтобы устранить закусывание руля ЭУР Лада Калина вам необходимо иметь: несколько ключей, крестовую отвертку, а также шприц и смазку («Литол» или альтернативная).

Устраняем закусывание руля Лада Калина своими руками

Первым делом снимаем защитный пластиковый кожух, для этого используем крестовую отвертку, с ее помощью откручиваем несколько шурупов с левой и правой стороны.

Далее берем ключ на «13» и откручиваем два болта крепления рулевой колонки. После их откручивания руль вместе с приводом легко опускается, освобождая тем самым доступ к болту, через который мы и будем смазывать наш ЭУР.

На фото отмечен болт, через который мы и будем «шприцевать» наш ЭУР. Этот болт необходимо открутить, используя торцевой ключ.

Теперь берем подготовленный шприц, набиваем его смазкой и приступаем к смазке. Смазываем по такой схеме: поворачиваем руль вправо, загоняем кубов 5 смазки, затем ставим руль прямо снова выдавливаем смазку в отверстие, после чего выворачиваем руль в крайнее левое положение и снова наполняем отверстие смазкой. В общем смотрите по ситуации, смазка должна быть густой и набивать ее необходимо щедро до тех пор, пока вы не заметите, что руль стал более мягким и плавным.

После завершения собираем все в обратной последовательности. Крепим пластиковый кожух, заводим мотор и едем проверять работу.

Результаты вас непременно удивят, рулевое становится мягче, а любые намеки на заклинивание исчезают, в общем все работает должным образом. У меня все, надеюсь данный лайфхак позволит вам сэкономить время и деньги, и самое главное — избежать необходимости менять ЭУР в сборе. Всем пока и до новых встреч на ВАЗ Ремонт.

&nbsp

Снятие и установка калины евр. Почему на Калине не работает электроусилитель руля? Устранить проблему Ремонт блока управления EUR Kalina

Последняя модель Калина

Рулевое колесо с электроусилителем устанавливается на автомобили Lada Kalina. Его конструкция очень проста, состоит из одного блока, поэтому даже на комплектации «Стандарт» ЭУР поднимается без особых проблем. В его составе нет жидкости, а значит, за ним легко ухаживать.Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на большой скорости. Второй вариант нежелателен, так как малейшее движение руля может спровоцировать вывоз машины в кювету или на обочину.

Схема электроусилителя руля предусматривает работу механизма на разных скоростях, а при движении он функционирует, отключается.Вина кроется в том, что EUR останавливается в одном из состояний. Запрещается пользоваться автомобилем до устранения поломки. О проблеме сообщит желтая лампа на приборной панели. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее не представляется возможным, следует снять предохранитель, отвечающий за работу электросилы. При этом следует учитывать, что Эмур может отказаться не только от старых, но и от новых, не успевших пробежать.

Причины

евро

Вот этот полезный автомобильный узел

Основная причина неисправности кроется непосредственно в электросети. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства можно обойтись копейками, поэтому, если машина еще на гарантии, лучше обслуживать у дилера. При полном отказе усилителя следует отключить питание.В этом случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости. Этот датчик отвечает за работу электрического усилителя на разных скоростях. ЭУР работает на полную мощность только при движении с очень низкой скоростью. При ускорении уменьшение усилия, создаваемого усилителем граблей. Ответственность за такой алгоритм работы несет датчик скорости. Заменить на себя несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то Эмур меньше работает, так как он не нужен. По этой причине на Калине с электроусилителем руля управление высокими скоростями такое же, как и в модели комплектации «Стандарт» без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электропитанием получает неверные данные. В результате ЭУР отключается, а на панели приборов водитель видит желтый индикатор, информирующий об ошибке в эл.

Но вы можете избежать непредвиденного ремонта и сбоя системы. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ Избавиться от неисправностей При поломке ЭУР придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертка.

Перед началом разборки нужно установить колеса в буквальное положение и снять минусовую клемму с аккумулятором.

Разборка электромастера

В первую очередь следует избавиться от воровства переключателей. После этого отсоединяем все колодки с проводами от панели приборов. Если нужно разобрать замок зажигания, нужно открутить 3 винта с помощью отвертки для корок. Далее идет нижняя перекладина приборной панели. После этого нажмите на замки колодок жгутов проводов и отсоедините их от блока управления Emur. И только теперь можно отключать блок прямо с рулевого переключателя.

Как устроена сборочная единица

Кронштейн крепится с помощью 4 гаек для откручивания. После этого вся рулевая колонка аккуратно опускается на пол. Найдите болт крепления кардана к рулевому валу. Откручиваем ключом на 13, при этом гайку держим от проворачивания. Болт извлекается, а клеммное соединение зажимается прочной плоской отверткой. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга.Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Постарайтесь при разборке не повредить проводку. Отметьте расположение валов и шестерен как можно точнее, чтобы не возникло неудобств при вращении рулевого колеса. Установка ЭУР осуществляется теми же инструментами только в обратной последовательности. Самое главное — совместить все бирки на валах. Не будет лишней и помощь партнера.

Заранее наденьте нижнюю петлю на вал шестерни.Сначала соедините промежуточный кардан напрямую с рулевым валом, затем ключом с головкой на 13 открутите гайку вала выглаживающей плиты. Снимите болт и аккуратно отсоедините верхнюю петлю от нижней. Первым делом идет нижний шарнир, после чего вал поворачивается к расположению отверстия в верхнем шарнире под болт внизу вала. Теперь осталось только соединить петли и вытащить болт. После этого подключаем колодки электропроводки и устанавливаем облицовочные панели.

EUR ОШИБКА на приборной панели

О неисправностях евро сигнализирует бортовой компьютер

Победители автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелой лампой «ошибка евро».Причиной тому может быть как полный отказ системы, так и неправильная работа. Стоит отметить, что сенсор светится желтым, а не красным светом. Это означает, что управлять автомобилем можно и без исправного электроусилителя руля Lada Kalina, соблюдая некоторые меры предосторожности.

Больше усилий к рулю придется приложить, если выключить Эмур полностью. Сделать это достаточно просто, загнав предохранитель, отвечающий за питание блока управления. Если не работает усилитель рулевого управления или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Может быть, нелегко будет ездить без электрического мощного двигателя. При неуместности руль кажется тесноватым, но на самом деле он такой же, как на Калине комплектации «Стандарт».

Причины выхода из строя Emur Two: Неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и устанавливать новую ручку опытному электрику.В случае гарантии нужно показать машину специалистам автосервиса.

Если вы все же захотите снять и установить блок управления самостоятельно, для этого потребуется только крестовая отвертка из инструментов. Сначала снимите все пластиковые панели под колесом, чтобы облегчить доступ к блоку. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами. Их необходимо открутить, и снять накладку.

Вид на сам блок управления открывается после демонтажа накладок. Все штекеры должны быть отключены от блока управления Emur. Сам блок крепится с помощью двух болтов. Открутите их и аккуратно потяните коробку вниз, чтобы что-нибудь повредить. Помните, что агрегат все еще хранится в учете. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине. Теперь он будет только прикручиваться к пластине. новый блок управления и аккуратно устанавливаем все в обратном порядке.Выделите коробку жирным шрифтом, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

На автомобиле Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Влияет на рулевой вал. Команды на включение его в работу подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). В работу он приходит после достижения частоты вращения коленчатого вала 400 об / мин .Сигнал ему об этом дает датчик случайной частоты, он работает с тахометром. При движении авто со скоростью более 60 км / час ЭУР отключается. Данные о скорости автомобиля получает со спидометра, а точнее с датчика скорости. Управляет работой блока управления Eura Electronic.

При отказе в работе электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого управления . С учетом того, что датчик скорости часто выходит из строя, ЭУР естественно отключается и работать не будет, хотя и в хорошем состоянии.Электронный блок управления не работает, так как не получает сигнал от датчика скорости. Электронный блок управления не очень удачное место, так как в случае не герметичности радиатора отопителя на него будет попадать тосол. Влажная микросхема не выйдет. Естественно водитель это почувствует, потому что рулевое управление станет тяжелее.

Электромеханический рулевой механизм рулевой калины чувствителен к напряжению бортовой сети. По техническим характеристикам его рабочее напряжение должно быть в пределах 10.8-15 вольт. Но бывают случаи, что ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. В этом случае виноват не сам генератор, а его реле напряжения. В случае отказа от работы электромеханического усилителя рулевого управления, для обеспечения безопасности снимите монтажный блок из гнезда предохранителя на 50 ампер. В этом случае движение на автомобиле можно продолжить, но без усилителя.

Назначение EUR, как известно, — обеспечить более комфортное управление транспортным средством.Сравнительно не так давно этим типом гидроусилителя стали оснащаться автомобили отечественного производства. Что на машине Лада Калина стоит электроусилитель руля, какие неисправности для него характерны и как заменить узел, читайте ниже.

[Скрыть]

Составляющие электроусилителя руля и принцип его работы

На автомобиле Лада Калина электроусилитель руля представляет собой специальный узел, соединяющийся с системой рулевого управления и позволяющий обеспечить мягкую и плавную работу рулевого управления. колесо.За счет того, что в автомобиле установлен электроусилитель, тяга при повороте руля будет лучше, соответственно водителю нужно будет прикладывать меньше усилий.

Что касается непосредственно конструкции устройства, то в него входят:

в первую очередь, в схему электроусилителя руля входит электродвигатель;
Не менее важным компонентом является блок управления;
зубчатое устройство;
Система также оснащена тремя регуляторами — момента, скорости, а также вращения коленчатого вала.

Система электроусилителя Руль Калина, как видите, в целом проста по своей конструкции. Несмотря на простоту, даже такое устройство позволяет получить все необходимые данные и упростить управление транспортным средством. Для управления работой узла используется бортовой компьютер. Следует отметить, что сам узел не всегда функционирует. Он вступает в действие при достижении числа оборотов 400 в минуту и отключается, если скорость автомобиля будет больше 60 км / ч.

В соответствии со схемой подключения такие ограничения позволяют добиться наиболее оптимальных свойств и позволяют водителю управлять Калиной в интервале, который считается наиболее сложным. Кроме того, такие функции были введены производителем из соображений безопасности. Ведь при движении на большой скорости эксплуатация рулевой рейки с электромотором более опасна. Как мы уже сообщали, использование этого узла делает руль более чувствительным, соответственно это может привести к определенным рискам при движении на большой скорости.Так при движении со скоростью более 60 км / ч устройство автоматически отключается, благодаря чему водитель в целом перемещается на машине на машине более безопасным.

EUR неисправности и последующая диагностика прибора

Как уже говорилось выше, установка выключателя электропитания руля на Калину подразумевает использование довольно простого по своей конструкции устройства. Соответственно, ремонт узла и выявление неисправностей в целом — процедура не особо сложная.Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, производитель выбрал не особо удачно. Все потому, что установка ЭУР проводится под радиатор отопителя. Так что при использовании автомобиля в зимнее время года на узел будут влиять разные температуры, в частности их дифференциал.

Именно это и влияет на поломку узла и, как показывает практика, случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

Как правило, выходу из строя механизма способствует:

отсутствие импульса с регулятора скорости;
неисправность блока управления системой;
слишком низкое напряжение в бортовой сети автомобиля;
превышен допустимый порог агрегата.

Внизу справа индикатор в виде руля с восклицательным знаком — он говорит о неисправности евро

Эти факторы, как показывает практика, способствуют поломке механизма.Что касается диагностики, то она проводится самим блоком управления калиной при запуске узла и помощи исправности всех систем. Если какой-то из компонентов не передает соответствующий сигнал, блок управления автоматически заносит его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появляется индикатор оранжевого цвета в виде руля с восклицательным знаком.

В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности узла должна быть решена в ближайшее время. Поэтому автовладелец должен двигаться с небольшой скоростью до ближайшей СТО. Но это все — официальные данные, на самом деле дела обстоят несколько иначе.

Как правило, появление индикатора на панели управления не предполагает необходимости ремонта, обычно его появление свидетельствует о возникновении проблем в работе узла.Речь может идти как о сбоях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на щите не отражается на работе узла в целом (автор видео — канал COMPSMASTER).

По сути проблемой считается поломка, при которой чувствительность руля будет слишком низкой. Такого рода неисправности обычно проявляются довольно часто и, как правило, их действительно нужно немедленно устранять.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, в первую очередь необходимо демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.

ВАЗ иски утверждают, что ЭУР ремонту не подлежит. При поломке заменить!

Замена электроусилителя руля

Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок вашего транспорта еще не истек, конечно, для устранения проблемы вам необходимо обратиться к официальному дилеру. Если гарантия на автомобиль больше не действует, но, как известно, стоимость ремонта может быть довольно высокой, проблему можно попробовать решить заменой узла. Но прежде чем приступить к ее устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков в выполнении этой задачи, лучше не пытаться ее выполнить.

Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к достаточно сложному и дорогостоящему ремонту узла. Таким образом, монтаж электрооборудования можно проводить только после изучения всех узлов, деталей и особенностей системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную у руля.Потребуется отключить все провода, идущие к узлу.

Как показывает практика, установка нового узла в большинстве случаев может не потребоваться, так как обычно проблема решается путем проведения профилактических мероприятий. На самом деле одна из самых частых проблем в работе узла — это стук. Этот стук обычно проявляется при повороте рулевого управления и в большинстве случаев сопровождается скрипом. Чтобы решить проблему такого плана, достаточно будет только смазать узел.Если это не помогает, то нужно провести более тщательную диагностику или замену узла.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя руля на Калину»

Подробное пошаговое видео-следствие по замене узла в Lada Car Valina показано на видео ниже (автор ролика — Сергей Заппюк).

Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем.Не так давно ЭУР оснащали автомобилями отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине. В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.

[Скрыть]

Причины

евро

Почему не работает электроусилитель руля на Лада Калина, он выключается и отказывается работать, по каким признакам руль с евро стучит, скручивается, отскакивает или пищит? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и каким причинам предшествует поломка.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и происходит отказ усилителя. Проблемы такого плана устраняются системой тщательной проверки для выявления точной неисправности.

Как показывает практика, часто неработоспособность электросети (выход из строя) связана с поломкой регулятора скорости.

Эффекты:

рулевое колесо клиническое
он находит
становится туго
другое

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при движении на высокой скорости.

Итак, вкратце о причинах выхода из строя ЭУР:

Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть приготовлена как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
Снизилось напряжение в электросети автомобиля. Причины могут быть разными, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
Превышено допустимое количество оборотов коленчатого вала.
Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления можно отремонтировать, нужно провести более детальную диагностику.

Диагностика

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неправильное напряжение 5V

c1622 — Обрыв цепи сигнала скорости

c1011 — Цепь скорости двигателя автомобиля, сигнал отсутствует от датчика hola (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — Ошибка, напряжение основного выхода датчика крутящего момента — Возможно, что крышка вала вала изоляция и средний, зеленый провод замыкает масса

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тыс. руб.

Демонтаж и разбор эл. питания

Перед снятием усилителя, нужно демонтировать все рулевые переключатели.Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.

Как снять eours своими руками:

После снятия переключателей необходимо будет демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.
Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как его выполнение предотвратит возможные проблемы с установкой в будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР.
Когда узел будет демонтирован, его придется разобрать и заменить вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).

Как перетянуть рулевую рейку с помощью электроусилителя?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
Сделав это, необходимо выдвинуть эту стойку вперед до тех пор, пока площадка не будет отсоединена от корпуса воздушного фильтра замка корпуса. После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
На следующем этапе необходимо будет подвести руку к поручню.Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
Для выполнения работ по регулировке вам понадобится специальный ключ. Чтобы подтянуть рельс вверх, без него процедура регулировки не состоится. С помощью этого ключа необходимо подвести машину к автомобилю, чтобы установить инструмент в нужное отверстие.
При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рельс будет съедать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, это зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данной задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка Рэйки рулевого управления»

4. Расположение регулировочной гайки.

Как можно размазать и настроить ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, процедура выполняется следующим образом:

Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые фиксируются. Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
Снимите еще один болт, тогда можно заняться непосредственно смазкой.
Сначала руль поворачивается влево до упора. Смазку наливают в 10-сантиметровый шприц, который нужно всыпать в получившееся отверстие. Вам нужно пролить все 10 кубиков.
Затем руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
После этого нужно поставить руль в среднее положение и еще раз указать смазку.
Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
Затем производится сборка всех компонентов в обратной последовательности.

Снятие и установка калины евр. Почему на Калине не работает электроусилитель руля? Исправить проблему отказывается ЭУР на Калине

Электроусилитель руля — проблемное место Лада Калина.Безусловно, это связано с тем, что отечественный автопром только недавно вышел на евро. Не успел «АвтоВАЗ» все-таки научиться делать мощные рулевые системы. Поэтому ремонт электроусилителя руля на Калине до сих пор остается частой практикой. Но лучше всего это делать специалистам.

Любительства здесь не будет — это может только усугубить ситуацию. Система рулевого управления — важный узел, от которого зависит экономичность автомобиля и, конечно же, безопасность.

Ремонт электроусилителя руля на Калину — ответственная работа, требующая определенных знаний в области ЭУР. А поскольку такими знаниями обладает минимальное количество автолюбителей, то в основном водители собираются на сотню, что рутировано правильно.

Как определить неисправность?

Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые признаки неисправности можно .

Valnes на передней панели имеют специальный желтый индикатор, который в случае сбоя питания загорается и сообщает об ошибке в системе. Если он загорелся, то у вас есть лишний повод посетить ближайшую автомастерскую. Но следует сразу отметить, что желтый индикатор не сообщает о критической неисправности, а сигнализирует только о возникновении проблемы, позволяющей управлять автомобилем, но без участия EUR.

В случае полного отказа электроусилителя руля лучше сразу остановить и вытащить из него предохранители .В Калине они находятся слева от руля. Теоретически неисправности ЭУР следует отключать самостоятельно. Однако иногда и не обязательно. Поэтому для лояльности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основная проблема, вызывающая поломку ГУР.

EUR, установленный на Калину, не работает при постоянном усилии на рулевой рейке.В полную силу усилитель начинает работать только в тот момент, когда машина движется на малой скорости или приходит в состояние покоя. При разгоне усилие усилителя на рулевой рейке уменьшается. То есть чем меньше скорость движения, тем больше начинает работать ЭУР.

Естественно описанная неисправность может быть выявлена только , когда автомобиль стоит на месте или движется с небольшой скоростью .

Исправить данную поломку можно только полной заменой датчика скорости. И здесь необязательно идти в сервис.Все можно заменить на себя.

Вторую неисправность можно спрятать в самом ЭУР. В основном она заключается в автономном питании электроусилителя руля из-за того, что самоконтроль он не прошел. То есть устройство самостоятельно отключается, чтобы не мешать водителю при управлении машиной.

Такая неисправность гарантирует поездку на сотню и нужно будет хорошо провести.

Дополнительные причины

Неисправность в электроусилителе руля может вызвать:

падение напряжения из-за возможных разрывов цепи из-за неисправностей с проводкой;
превышение скорости вращения двигателя;
нет информации

Автомобиль.Благодаря ему система создает дополнительное усилие на вращение колеса. Другими словами, электроусилитель помогает «коснуться» руля в нужном направлении. По сути, этот механизм выполняет те же функции, что и гидросистема. Только последний более устаревший по конструкции и менее надежный, из-за чего практически не применяется в современных автомобилях. В сегодняшней статье мы рассмотрим, как работает руль с электроусилителем и из каких частей он состоит.

Данный элемент предполагает наличие следующих устройств: электродвигатель

;
трансмиссия механическая;
системы управления.

Принцип действия

Стоит отметить, что «Калина» работает не всегда. Он вступает в силу только при повороте рулевого колеса, то есть при вращении рулевого колеса. В этом случае двигатель этого электрического задержателя выдает необходимый крутящий момент в зависимости от крутящего момента, чтобы все эти силы измерялись специальным датчиком, который передает информацию в компьютер усилителя. В свою очередь рассчитывает необходимую мощность для двигателя. Насколько он будет задействован, зависит от угла поворота.

Есть еще один датчик. Он измеряет угол поворота колеса. Полученные данные, а также датчик крутящего момента отправляют усилитель в EBU, и он решает, какая мощность создать электродвигатель, чтобы повернуть колесо в нужный момент.

Но это еще не все. Электроусилитель руля «Калина» имеет в своем распоряжении третий датчик, который измеряет частоту вращения двигателя для получения обратной связи в ЭБУ. Необходимо, чтобы блок управления давал правильную информацию о том, с какой скоростью вращается мотор и идет ли слишком быстрое вращение.

Как рейка с усилителем двигателя?

После того, как блок управления обработал всю информацию, он подает сигнал двигателю. Последний, в свою очередь, передает свое реечное усилие через червячную передачу и ведущую шестерню. Сама рейка может двигаться двумя способами: от мотора усилителя, которым управляет агрегат, и прямо от руля, приводящего в движение водителя.

Таким образом, электроусилитель руля «Калина», в отличие от гидравлического, учитывает ряд факторов, после чего электроника «решает», как и когда должен действовать усилитель двигателя.Причем эти данные зависят не только от показаний трех датчиков, но и от скорости автомобиля.

Электроусилитель руля «Лада Калина»: Цена

На сегодняшний день такое устройство можно приобрести за 12-13 тысяч рублей. В этом случае к каждому механизму присоединена специальная схема гидроусилителя руля. «Калина» и запчасти к ней всегда стоят в несколько раз дешевле импортных аналогов, поэтому неудивительно, что электроэнергия на «Тойоту» будет стоить в несколько раз дороже.

Многих владельцев Калины иногда пугают жуткие сказки про электрическую мощь, которая часто выходит из строя и коробит руль. Но серьезно к этому отношусь, так как это полная чушь. Даже если усилитель откажется, то все будет работать в обычном режиме, как будто его не было на вашей машине. Но есть случаи выхода из строя блока управления этим механизмом, о разборке которых расскажем ниже.

Снятие и установка электронного блока управления усилителем руля в Лада Калина

Для этого ремонта потребуется крестовая отвертка, потребуется время минимум до получаса, раз уж будет.После того, как «избавились от этого», можно начинать дальше.

Сначала откручиваем три болта пластиковых накладок внизу под панелью:

После извлечения становится доступным блок управления, как показано на фото ниже:

На следующем этапе будут отключены все вилки с проводами, из трех. Должны как обычно с помощью защелок извлекать очень просто.

Теперь можно открутить два болта шуруповерта для круп, которые показаны на фото ниже:

После этого берем верх и опускаем блок управления электроприводом вниз, так как он крепится на пластине.Сходит он просто, достаточно приложить немного усилий и педалей будет чуть ли не больше, наглядно это показано ниже:

А осталось совсем немного — открутить три болта крепления блока гидроусилителя руля от пластины, на которой он установлен:

И придерживая его снизу, снимаем свободно. Для справки, на моей Калине 2011 года выпуска сделано в Корее. И слава богу, что не наша отечественная, качество корейской сборки будет лучше наших мастеров.По крайней мере, с ним электрической мощи ни разу за 2,5 года эксплуатации не было.

Если требуется замена, установка нового модуля выполняется в обратном порядке. Но желательно, чтобы вам не приходилось менять этот элемент в электронике на Калине, что довольно дорого, в районе некоторых официальных интернет-магазинов в районе 5500 рублей.

Сегодня всех владельцев Лады Калины интересует вопрос: почему на Калине не работает электроусилитель руля? Ведь этот автомобиль начали выпускать еще в ноябре 2004 года с электроусилителем руля в базовой комплектации.Десятилетний юбилей прошел, но, по отзывам автомобилистов, эта проблема все еще существует.

Состоит из электродвигателя от электродвигателя, механизма передачи усилия и электронной системы управления. Управление, работу электродвигателя, осуществляет электронный блок с тремя специальными датчиками, которые должны оперативно определять скорость машины, оборот мотора и необходимое усилие для поворота передних колес.

Во время работы двигателя стартер, электроусилитель руля (ЭУР) не работает.Включается только с момента достижения 400 оборотов в минуту Коленвал и перестает работать при разгоне автомобиля более 60 км. в час.

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу понять невозможно. Тем не менее, в большинстве случаев неисправности (EUR) лампочка на панели приборов должна загораться на рулевом колесе восклицательным знаком.После этого специалисты автозавода ВАЗ рекомендуют на небольшой скорости передвигаться в автосервисе.

Почему на малой скорости? Поскольку первые годы выпуска (ЕВРО) на Махачкалинском заводе у него была особенность поворачивать ведущие колеса машины максимально или вправо и самостоятельно фиксироваться в этом положении.

О последствиях говорить не приходится . Но даже если не загорелась аварийная лампа на панели приборов, руль может начать трескаться и бороться с большой дрожью, или вы почувствуете, что (ЭУР) иногда выключается и включается, вообще без видимых причин.

Электродвигатель и механическая часть (ЭУР) редко вызывают нарекания, но электрик и электроника требуют детального изучения поломки.

Разбор полетов

Электронный блок управления (ЭБУ) электроусилителя руля, прикручен в неудачном месте, под радиатором отопителя печки . Любая утечка этой детали вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель рулевого управления не работает, а рулевое колесо стало тяжелым.

Если во время движения вы заметили, что стрелка тахометра или спидометра лежит на нуле и не двигается, будьте уверены (EUR) ваша машина не работает. Это потому, что эти устройства и (EUR) задействованы от одних и тех же датчиков.

Чаще всего на Калине,. Покупка нового датчика и его замена решают эту проблему. Очень часты случаи, когда замена датчиков не помогает, (EUR) все равно не работает. Начните методично запрещать всю проводную цепочку, относящуюся к системе (EUR).

И некачественное изготовление соединительных вилок и колодок, самостоятельно рвут электрочашки в самый неподходящий момент.

ГУР калина, плохо ведет себя при падении бортового напряжения . Если вместо 15 вольт меньше 30, то может отказать в работе и электронный блок управления, усилитель рулевого управления.

Необходимый инструмент: крестовая и плоская отвертка с высокой головкой «на 13».
Отсоедините минусовой полюс аккумуляторной батареи и установите колесо автомобиля вправо.

Снятие электроусилителя руля

Сначала нужно снять руль калины, а затем подрулевые переключатели. Отсоедините колодки замка зажигания от панели приборов.
При необходимости снимите замок зажигания.

Отверните 3-х винтовой отверткой 3 и снимите нижнюю перекладину панели приборов.
Отсоедините 2 блока жгутов проводов от блока управления ЭУР, щелкнув зажимы.
Отсоедините колодку проводов от разъема подрулевых переключателей
Нижняя рулевая колонка Валнес на пол.При необходимости снимите разъем покорных переключателей.

Отверните гайку болта крепления нижнего карданного шарнира к валу шестерни рулевого механизма головкой «13». Удерживайте болт от поворота ключа «на 13».
Измените контактный разъем петли с помощью большой плоской отвертки.
Снимите промежуточный карданный вал с роликовой шестерни рулевого вала.

Перед снятием отметим взаимное положение верхнего шарнира кардана вала Вала относительно рулевого вала.

Выкрутите болт крепления петли ключом «на 13». Держите его от поворота ключа «на 13». Снимите болт.
На фото Промежуточный кардан Валь Лада Калина.

Установка электроусилителя руля

Установка промежуточного карданного вала производится в обратной последовательности, совмещая с ранее сделанными отметками. Установку рулевой колонки рекомендуется производить с помощником.

Либо изготовление колонки, когда нижний шарнир промежуточного карданного вала будет заранее установлен на вал рулевого механизма. Для этого:

После соединения промежуточного карданного вала с рулевым валом отворачиваем гайку рабочего болта промежуточного вала ключом «на 13».

Устанавливаем нижний шарнир на вал рулевого механизма (болт крепления шарнира к валу шестерни должен находиться вертикально с правой стороны).Поверните рулевой вал так, чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально от низа вала. Соединяем верхнюю и нижнюю петли промежуточного вала, вставляем стяжной болт и накручиваем гайку.
Дальнейшую установку производят в обратной последовательности.

Замена блока управления ГУР. Почему на Калине не работает электроусилитель руля? Устранить проблему выключает ЭУР на Калину

Машину. Благодаря ему система создает дополнительное усилие на вращение колеса.Другими словами, электроусилитель помогает «коснуться» руля в нужном направлении. По сути, этот механизм выполняет те же функции, что и гидросистема. Только последний более устаревший по конструкции и менее надежный, из-за чего практически не применяется в современных автомобилях. В сегодняшней статье мы рассмотрим, как работает руль с электроусилителем и из каких частей он состоит.

Данный элемент предполагает наличие следующих устройств: электродвигатель

;
трансмиссия механическая;
системы управления.

Принцип действия

Как рейка с усилителем двигателя?

Электроусилитель руля «Лада Калина»: Цена

Последняя модель Калина

Рулевое колесо с электроусилителем устанавливается на автомобили Lada Kalina. Его конструкция очень проста, состоит из одного блока, поэтому даже на комплектации «Стандарт» ЭУР поднимается без особых проблем. В его составе нет жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на большой скорости.Второй вариант нежелателен, так как малейшее движение руля может спровоцировать вывоз машины в кювету или на обочину.

Схема электроусилителя руля предусматривает работу механизма на разных скоростях, а при движении он функционирует, отключается. Вина кроется в том, что EUR останавливается в одном из состояний. Запрещается пользоваться автомобилем до устранения поломки. О проблеме сообщит желтая лампа на приборной панели.На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее не представляется возможным, следует снять предохранитель, отвечающий за работу электросилы. При этом следует учитывать, что Эмур может отказаться не только от старых, но и от новых, не успевших пробежать.

Причины

евро

Вот этот полезный автомобильный узел

Основная причина неисправности кроется непосредственно в электросети.При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства можно обойтись копейками, поэтому, если машина еще на гарантии, лучше обслуживать у дилера. При полном отказе усилителя следует отключить питание. В этом случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости.Этот датчик отвечает за работу электрического усилителя на разных скоростях. ЭУР работает на полную мощность только при движении с очень низкой скоростью. При ускорении уменьшение усилия, создаваемого усилителем граблей. Ответственность за такой алгоритм работы несет датчик скорости. Заменить на себя несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то Эмур меньше работает, так как он не нужен. По этой причине на Калине с электроусилителем руля управление высокими скоростями такое же, как и в модели комплектации «Стандарт» без этого устройства.При выходе из строя датчика скорости, подключенного к спидометру, блок управления электропитанием получает неверные данные. В результате ЭУР отключается, а на панели приборов водитель видит желтый индикатор, информирующий об ошибке в эл.

Но вы можете избежать непредвиденного ремонта и сбоя системы. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неисправностей.При поломке ЭУР должен будет его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертка.

Перед началом разборки нужно установить колеса в буквальное положение и снять минусовую клемму с аккумулятором.

Разборка электромастера

В первую очередь следует избавиться от воровства переключателей. После этого отсоединяем все колодки с проводами от панели приборов.Если нужно разобрать замок зажигания, нужно открутить 3 винта с помощью отвертки для корок. Далее идет нижняя перекладина приборной панели. После этого нажмите на замки колодок жгутов проводов и отсоедините их от блока управления Emur. И только теперь можно отключать блок прямо с рулевого переключателя.

Как устроена сборочная единица

Кронштейн крепится с помощью 4 гаек для откручивания. После этого рулевая колонка все плавно падает на пол.Найдите болт крепления кардана к рулевому валу. Откручиваем ключом на 13, при этом гайку держим от проворачивания. Болт извлекается, а клеммное соединение зажимается прочной плоской отверткой. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка узла.

Постарайтесь при разборке не повредить проводку.Отметьте расположение валов и шестерен как можно точнее, чтобы не возникло неудобств при вращении рулевого колеса. Установка ЭУР осуществляется теми же инструментами только в обратной последовательности. Самое главное — совместить все бирки на валах. Не будет лишней и помощь партнера.

Заранее наденьте нижнюю петлю на вал шестерни. Сначала соедините промежуточный кардан напрямую с рулевым валом, затем ключом с головкой на 13 открутите гайку вала выглаживающей плиты.Снимите болт и аккуратно отсоедините верхнюю петлю от нижней. Первым делом идет нижний шарнир, после чего вал поворачивается к расположению отверстия в верхнем шарнире под болт внизу вала. Теперь осталось только соединить петли и вытащить болт. После этого подключаем колодки электропроводки и устанавливаем облицовочные панели.

EUR ОШИБКА на приборной панели

EUR неисправности подаст сигнал бортовой компьютер

Причины выхода из строя Emur Two: Неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и устанавливать новую ручку опытному электрику.В случае гарантии нужно показать машину специалистам автосервиса.

Если вы все же захотите снять и установить блок управления самостоятельно, для этого потребуется только крестовая отвертка из инструментов. Сначала демонтируйте все пластиковые панели привода, чтобы облегчить доступ к блоку. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами. Их необходимо открутить, и снять накладку.

Вид на сам блок управления открывается после демонтажа накладок. Все штекеры должны быть отключены от блока управления Emur. Сам блок крепится с помощью двух болтов. Открутите их и аккуратно потяните коробку вниз, чтобы что-нибудь повредить. Помните, что агрегат все еще хранится в учете. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине. Теперь осталось только прикрутить на пластину новый блок управления и аккуратно все выставить в обратном порядке.Выделите коробку жирным шрифтом, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем. Не так давно eurom стал оснащаться автомобилями отечественного производства, в частности, в этой статье поговорим о Ladakh Kalina. В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.

Причины

евро

Почему электроусилитель руля в Лада Калина не работает, выключается и отказывается работать, по каким особенностям руль С евро стучит, скручивается, закусывает или скрипит? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и каким причинам предшествует поломка.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и происходит отказ усилителя. Проблемы такого плана устраняются системой тщательной проверки для выявления точной неисправности.

Эффекты:

рулевое колесо клиническое
он находит
становится туго
другое

Так как датчик регулятора скорости обеспечивает включение и отключение ЭУР разных режимов движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при движении на высокой скорости.

Итак, вкратце о причинах выхода из строя ЭУР:

Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть ранена как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
В электросетевом транспортном средстве Снизилось напряжение. Причины могут быть разными, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
Превышено допустимое количество оборотов коленчатого вала.
Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления можно отремонтировать, нужно провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутить болты, которые ее фиксируют снизу.

Вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

синий контакт подключается к замку зажигания, это питание 12 вольт;
контакт красно-коричневый — это кабель подключения тахометра;
серый контакт идет на регулятор скорости автомобиля;
бело-розовый провод — индикатор управления усилителем;
черно-желтый контакт — диагностическая линия;
следующий контакт пустой, провод к нему не подключен;
коричневый контакт — масса;
пусто.

Более точные результаты позволят вам проверить проверку усилителя с помощью сканера. Но так как такого оборудования обычно можно найти всего сотню, можно попробовать проверить работу бумаги с бумагой.

Для проверки необходимо сделать следующее:

Сначала выключите зажигание.
Затем при помощи зажима нужно замкнуть контакты под цифрами 6 и 7 этой вилки, при этом саму вилку демонтировать не обязательно.
Далее следует включить зажигание.
Выполнив эти действия, индикатор поломки ЕВРО, расположенный в дашборде, будет мигать, по количеству моргосов можно определить поломку системы (автор видео — Гоша Вахромьев).

Как прошить значки индикаторов, чтобы понять, где искать причину:

один длинный сигнал и один короткий — электроинспектор;
один длинный и два коротких — нет сигнала ротора;
один длинный и три коротких — вышло из строя или отсутствует питание регулятора мощности;
одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
один длинный и семь коротких — проблемы в работе электросети — напряжение либо слишком высокое, либо очень низкое;
один длинный и восемь коротких — вышедший из строя модуль управления электроэнергией;
одна длинная и девять коротких — поломка регулятора скорости.

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неправильное напряжение 5 В

c1622 — Обрыв цепи сигнала скорости

c1011 — Цепь скорости двигателя автомобиля, сигнал от датчик hola (или штатный тахометр через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — Ошибка, напряжение основного выхода датчика крутящего момента — Возможно, что крышка вала изоляции вала и средний, зеленый провод замыкает масса

Ремкомплект

Не может быть, альтернативный вариант брать на разборку, цена нового более 20 тыс. руб.

Демонтаж и разбор эл. питания

Перед снятием усилителя вам необходимо нужно демонтировать все рулевые переключатели.Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.

Как снять eours своими руками:

После снятия переключателей необходимо будет демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.
Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение предотвратит возможные проблемы с установкой в будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР.
Когда узел будет демонтирован, его придется разобрать и заменить вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).

Как перетянуть рулевую рейку с помощью электроусилителя?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
Сделав это, необходимо выдвинуть эту стойку вперед до тех пор, пока площадка не будет отсоединена от корпуса воздушного фильтра замка корпуса. После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
На следующем этапе необходимо будет подвести руку к поручню.Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
Для выполнения регулировочных работ понадобится специальный ключ для подтягивания рейки, без него процедура регулировки не пройдет. С помощью этого ключа необходимо подвести машину к автомобилю, чтобы установить инструмент в нужное отверстие.
При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рельс будет съедать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, это зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данной задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка Рэйки»

1. Сдвиньте стойку и отсоедините ее.

2. В этом месте под рейкой находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно размазать и настроить ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, процедура выполняется следующим образом:

Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые фиксируются.Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
Снимите еще один болт, тогда можно заняться непосредственно смазкой.
Сначала руль поворачивается влево до упора. Смазку наливают в 10-сантиметровый шприц, который нужно всыпать в получившееся отверстие.Вам нужно пролить все 10 кубиков.
Затем руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
После этого нужно поставить руль в среднее положение и еще раз указать смазку.
Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
Затем производится сборка всех компонентов в обратной последовательности.

Схема электроусилителя руля со значками

Новинки преследуют нас шаг за шагом. Одни технологии приходят на смену другим технологиям. Мужчина, желая облегчить себе жизнь, начинает вводить их в машину. Если раньше в машине стояла всем известная «мясорубка», открывавшая окна машины, то теперь их немного, где они будут установлены, электрические стеклоподъемники стали устанавливать на это действие. Так случилось и с обычным рулем.Для облегчения управления сначала был изобретен гидроусилитель руля, а затем и электроусилитель.

Ролевой электроусилитель, его еще называют ЭУР — это система, которая предназначена для уменьшения прилагаемого кручения рулевого колеса. То есть, если раньше прикладывать усилия обеих рук откручивать руль, то теперь это действие можно произвести одним пальцем.

Цены на электроусилитель руля, на модели Лада Калина, варьируются от 5 000 рублей За имеющуюся позицию до 25 000 рублей За новую.

Что делает этот усилитель?

Электроусилитель руля — это планомерная работа множества деталей, таких как:

Электродвигатель.
Электронный блок Control.
Вал рулевой с торсионным валом.
Контактный датчик крутящего момента.
Датчик положения ротора.

Как работает EUR?

Электродатчик установлен на рулевом валу автомобиля, его части соединены торсионным валом и установлен датчик крутящего момента.Скручивание торсионного вала происходит при повороте руля и запоминается датчиком. После анализа этих данных электронный блок управления дает команду электродвигателю на усиление.

Плюсы и минусы мощного электромобиля?

Преимущества EUR:

Компактный механизм . Само устройство установлено на рулевом валу, тем самым не занимая места под капотом.
Простота обслуживания .Электроэнергетик не требует постоянного контроля уровня жидкости.
Легко настраивается.
Экономичный . Электродвигатель активируется только при повороте рулевого колеса.

Недостатки EUR:

При серьезном режиме работы перегревается эл. Например, по грунтовой дороге после дождя.
Маленькая мощность. Причиной тому был не мощный электрогенератор.

Не забывайте, что любой тип усилителя мощности тоже может быть опасным.

Причины поломки усилителя

Довольно частая причина выхода из строя усилителя мощности — неправильная работа датчика скорости. Замена и устранение неисправности обойдется автовладельцу недорого, и вы можете произвести эту операцию самостоятельно. Чем выше скорость автомобиля, тем меньше работает усилитель, облегчая управление. В случае неисправности датчика усилитель считывает неверную информацию и отключается. Этот тип поломки легко обнаружить. На приборной панели просто горит лампочка ЭУР.Все, что вам потребуется, это заменить датчик скорости.

Еще одна причина преувеличения усилителя — неисправность усилителя. Решение этой проблемы обойдется недешево.

Правила эксплуатации EUR.

Для того, чтобы механизм работал исправно и служил в нормальное время, его необходимо правильно использовать. Соблюдая какие, вы не скоро узнаете, как ремонтируют усилитель и сколько он стоит.

Релейный усилитель, не любит никаких воздействий на себя (механических или физических).Это очень хрупкая деталь, ни в коем случае не роняйте ее. Что ж, если это случилось, внимательно осмотрите его, а в случае поломки деталей произведите им замену.

Избегать механического нагрева электроприборов, а также возможности нахождения во влажном помещении. Ни в коем случае не трогайте контакты устройства, они могут деформироваться и их потребуется заменить.
После установки блока управления обязательно настройте его, чтобы в дальнейшем выдавалась правильная скорость автомобиля.

Запрещается любое воздействие на узел рулевой колонки . Любой механизм, в том числе EUR, не любит, когда на него пытаются повлиять. Поэтому, не обладая навыками ремонта этой системы, лучше не пытаться заводить.

На автомобиле Лада Калина, в зависимости от комплектации, может быть установлен электромеханический усилитель руля. Влияет на рулевой вал. Команды на включение его в работу подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР).В работу он приходит после достижения частоты вращения коленчатого вала 400 об / мин . Сигнал ему об этом дает датчик случайной частоты, он работает с тахометром. При движении авто со скоростью более 60 км / час ЭУР отключается. Данные о скорости автомобиля получает со спидометра, а точнее с датчика скорости. Управляет работой блока управления Eura Electronic.

При отказе в работе электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого управления .С учетом того, что датчик скорости часто выходит из строя, ЭУР естественно отключается и работать не будет, хотя и в хорошем состоянии. Электронный блок управления не работает, так как не получает сигнал от датчика скорости. Электронный блок управления находится в не очень удачном месте, так как при не герметичности радиатора отопителя на него будет попадать тосол. Влажная микросхема не выйдет. Естественно водитель это почувствует, потому что рулевое управление станет тяжелее.

Электромеханический рулевой механизм рулевой калины чувствителен к напряжению бортовой сети.По техническим характеристикам его рабочее напряжение должно быть в пределах 10,8 — 15 вольт. Но бывают случаи, что ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. В этом случае виноват не сам генератор, а его реле напряжения. В случае отказа от работы электромеханического усилителя рулевого управления, для обеспечения безопасности снимите монтажный блок из гнезда предохранителя на 50 ампер. В этом случае движение на автомобиле можно продолжить, но без усилителя.

Почему на Калине не работает электрическая плита.Почему на Калине не работает электроусилитель руля? Устраните проблему, почему не работает электроустановщик

В задачу электроусилителя руля (ЭУР) входит уменьшение крутящего момента на рулевом колесе, что позволяет более комфортно управлять автомобилем. Работает только в некоторых точках при движении рулевой колонки. Двигатель-усилитель вырабатывает необходимый крутящий момент, который зависит от усилия на рулевом колесе.

Поворачивающее усилие на рулевом колесе измеряется с помощью специального датчика и затем передается на блок управления усилителя, который управляет работой двигателя усилителя.Конструктивно силовой агрегат состоит из одного блока, что упрощает его замену и ремонт. С другой стороны, зарубежные автопроизводители используются довольно редко, отдавая предпочтение гидравлическим магистралям.

Мощный электрический переключатель мощности должен работать на малых и средних оборотах двигателя, ошибочное срабатывание электростанции на высоких оборотах может привести к падению машины на бордюр или кювету, столкновению с отбойными молотками и ограждением шоссе .

Признаки проблем с ЭУР

Основным признаком проблем в работе эл. Мощ. Является срабатывание индикатора на панели приборов, на индикаторе есть руль с восклицательным знаком.В зависимости от ситуации ЭУР отключается автоматически, но если этого не произошло, то это можно сделать вручную, чтобы не допустить случайного нестандартного срабатывания и возникновения критической ситуации. Отсоединить предохранитель, который находится слева от руля.

Автоматическое отключение системы электрочипа рулевого управления возможно в следующих случаях:

Снижение напряжения в сети ниже допустимого номинала
Отсутствие сигнала датчика скорости
Превышение частоты оборотов двигателя выше нормы

Последние причины вызваны неисправностями в системе датчиков или повреждением кабелей и легко решаются заменой датчиков или восстановлением цепи.

В некоторых случаях неисправность может быть в самом ЭУР. При включении зажигания система диагностики ЭУР дает сбой и поэтому отключается. Если машина находится на гарантии, лучше ремонтировать в автоцентре или в выбранном сервисном центре автоцентра, так как сам блок усилителя достаточно дорогой, его цена составляет порядка 11-13 тысяч рублей.

Если неисправность в работе ЭУР вызвана выходом из стоящего датчика скорости, то ремонт будет намного проще, его легко заменить самостоятельно, если есть время и желание.

Датчик скорости передает информацию о скорости транспортного средства, на основании которой рассчитывается крутящий момент на рулевом колесе. Если автомобиль движется на малых скоростях, в этом случае усилие на рулевом колесе будет максимальным, а с увеличением скорости усилие будет уменьшаться.

Если датчик скорости вышел из строя, то блок управления ЭУР выдает неверную информацию и поэтому отключается электричество и включается индикация неисправности на панели автомобиля.

Разборка электроустройства

Если в процессе эксплуатации авто сработала индикация неисправности ЭУР, а при движении автомобиля поворот руля сопровождается рывками и плавного поворота нет — это свидетельствует о проблемах с электроусилителем руля. Для начала нужно проверить предохранитель, иногда он может выйти из строя или окислиться, что вызовет перебои в работе ЭУР. Также необходимо проверить датчик скорости, что можно сделать на автосервисе. Если все эти элементы исправны, неисправность находится в ЭУР и ее необходимо заменить.

Сначала необходимо демонтировать неисправный блок. Для этого потребуется набор ключей, крестовая и плоская отвертки, ветошь. Перед ремонтом необходимо отключить аккумулятор (его отрицательный полюс) и сразу установить колеса.

Следующим шагом является снятие переключателей на рулевом колесе. Для этого отключите все соединительные провода и заглушки шин от приборной панели. Также снимите накладку, отключающую гудок, приложив усилие на себя. Отсоедините клеммы двух проводов от выключателя выключателя.

Для удобства доступа можно снять замок зажигания. Вы откручиваете крестовую отвертку или отвертку с тремя крепежными винтами и снимаете этот элемент. Поворотом и накидкой на 24 откручиваем гайку крепления рулевой колонки и легкими движениями сбоку в сторону снятия руля.

Перед снятием необходимо отметить маркером его расположение относительно паза вала. Также откручиваем поперечную перегородку панели приборов.Таким образом, мы получим доступ к блоку управления ЭУР и вы без труда отключите вилку провода от блока. Так же отключаем вилку от переключателей на руле.

Откручиваем монтажный кронштейн и опускаем рулевое управление На пол автомобиля. Ключом на 13 откручиваем крепление карданного вала к рулевому валу. Крепление фиксируется болтом, который аккуратно снимается, а зажим клемм мы портим обычной плоской отверткой. После этого промежуточный вал можно снимать.

В процессе разборки желательно разметить положения валов, рулевой колонки, шестерен относительно друг друга, что еще больше упростит сборку узлов и механизмов.

Замена электромагнита

После ремонта требуется Электроэнергетический или его замену необходимо произвести сборку рулевой колонки, которая выполняется в обратной последовательности. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Сначала устанавливаем на вал-шестерню нижний шарнир, соединяем вал рулевой колонки с промежуточным карданным валом.

Далее снимаем гайку и болт, стягивающий промежуточный вал, разъединяем верхнюю петлю с нижней. После установки на место нижнего шарнира рулевой вал поворачивается до совпадения отверстия под болт в верхнем шарнире и низе вала.

Петли соедините и затяните болтом. Подключаем накладки шин и провода к навесному оборудованию, затем устанавливаем все снятые элементы: рулевые переключатели, замок зажигания и в последнюю очередь устанавливаем ревущий кожух и панели.

Таким образом, в условиях гаража или машиниста можно самостоятельно без особых трудностей заменить неработающий электроусилитель руля. Это сделает управление автомобилем более комфортным.

Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем. Не так давно eurom стал оснащаться автомобилями отечественного производства, в частности, в этой статье поговорим о Ladakh Kalina. В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.

[Скрыть]

Причины

евро

Почему не работает электроусилитель руля на Лада Калина, он выключается и отказывается работать, по каким признакам руль с евро стучит, скручивается, отскакивает или пищит? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и каким причинам предшествует поломка. Чаще всего выход из строя усилителя происходит из-за поломки самого узла и происходит отказ усилителя.Проблемы такого плана устраняются системой тщательной проверки для выявления точной неисправности.

Эффекты:

рулевое колесо клиническое
он находит
становится туго
другое

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.

Итак, вкратце о причинах выхода из строя ЭУР:

Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть приготовлена как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
В электросетевом транспортном средстве Снизилось напряжение. Причины могут быть разными, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
Превышено допустимое количество оборотов коленчатого вала.
Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления можно отремонтировать, нужно провести более детальную диагностику.

Диагностика

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неправильное напряжение 5V

c1622 — Обрыв цепи сигнала скорости

c1011 — Цепь скорости двигателя автомобиля, сигнал сигнала отсутствует с датчика hola (или штатного тахометра через ограничитель напряжения) разделить на 4 и подать на вход тахометра,

c1022 — Ошибка, напряжение основного выхода датчика крутящего момента — Возможно, что крышка вала вала изоляция и средняя, зеленый провод замыкает масса

Ремкомплект.

Альтернативы брать на разборку нет, цена новой более 20 тыс. Руб.

Разборка и разбор ЭП

Перед снятием усилителя необходимо разобрать все подрулевые переключатели. Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.

Как снять eours своими руками:

После снятия переключателей необходимо будет демонтировать нижнюю перекладину панели приборов.Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.
Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя.Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как его выполнение предотвратит возможные проблемы с установкой в будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя.При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР.
Когда узел будет демонтирован, его придется разобрать и заменить вышедшие из строя элементы. Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).

Как перетянуть рулевую рейку с помощью электроусилителя?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям. После этого аккумулятор снимается и убирается в сторону.
Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
Сделав это, необходимо выдвинуть эту стойку вперед до тех пор, пока площадка не будет отсоединена от корпуса воздушного фильтра замка корпуса.После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
На следующем этапе необходимо будет подвести руку к поручню. Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
Для выполнения регулировочных работ понадобится специальный ключ для подтягивания рейки, без него процедура регулировки не пройдет. С помощью этого ключа необходимо подвести машину к автомобилю, чтобы установить инструмент в нужное отверстие.
При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рельс будет съедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данной задачи.То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка Рэйки рулевого управления»

4. Расположение регулировочной гайки.

Как можно размазать и настроить ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, процедура выполняется следующим образом:

Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые фиксируются.Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
Снимите еще один болт, тогда можно заняться непосредственно смазкой.
Сначала руль поворачивается влево до упора. Смазку наливают в 10-сантиметровый шприц, который нужно всыпать в получившееся отверстие.Вам нужно пролить все 10 кубиков.
Затем руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
После этого нужно поставить руль в среднее положение и еще раз указать смазку.
Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
Далее производится сборка. составные элементы в обратной последовательности.

Впервые в отечественном автопроме На «Калину» установлен электроусилитель руля. На первых этапах он работал крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но EUR оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и повернуть одной рукой становится сложно.

Принцип работы электро-мощника заключается в уменьшении усилия, которое необходимо приложить при повороте руля.Блок управления электроусилителем руля «Калина» с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Таким образом, подавая сигнал о том, с каким усилием помогает водителю при повороте. Ведь он не работает постоянно и требует регулировки, которую выполняет блок.

Причины отключения

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км / ч;
частота вращения двигателя менее 400 об / мин;
сбой в блоке управления;
плохо спаянные контакты;
недостаточное напряжение.

Отключение программного обеспечения

Электроусилитель руля на Калине после 60км / ч отключается. Поэтому учитывайте этот момент, он установлен в системном блоке и не является поломкой. Отключается на скорости 110 км / ч.
EUR не действует на низких оборотах двигателя. При значении менее 400 оборотов в минуту он не активен.

Это неактивность, запланированная программно. Это нужно для того, чтобы на высокой скорости придать информативности рулю и снизить износ механизма.

Неисправности электродвигателя

В случае, когда сразу проверить причину выхода из строя электроусилителя руля на калине невозможно, нужно вытащить предохранитель из колодки. Это необходимо для предотвращения внезапного включения механизма, приводящего к аварийным ситуациям.

Прямым признаком неисправности датчика скорости в электроусилителе руля является нерабочий спидометр, а также маркировочный восклицательный знак на панели приборов.Это может не сработать по нескольким причинам. Проверьте внешний вид датчика, если он был залит грязью, просто покрутите. Смотри, не намагничивалось ли металлическая стружка увеличивалась, и тоже сними.

Если не помогло, значит, датчик неисправен. Такие датчики сейчас недорогие и их можно найти во многих магазинах автозапчастей. Все то же самое и с датчиком крутящего момента. А где датчик скорости? Обычно он находится в картере коробки передач, смотрите фото слева.

Еще одной причиной неисправности электроусилителя руля, служит генератор.Для работы блока управления нужно напряжение 13,6 В, если у вас меньше, поменяйте на нем регулятор напряжения (шоколадный).

Также контакты могли просто отключиться из-за некачественной пайки. Можно как разобрать и припаять контакты, так и в сервисе.

Если корпус находится в блоке управления, решить эту проблему сложно, сложно купить в сервисе или придется покупать новый.

Диагностический сканер

Чтобы не гадать о причине неисправности электроусилителя руля, можно подключиться к диагностическому порту.Есть два варианта, либо купить сканер с монитором, либо подключиться к ноутбуку через кабель, скачав устройство на устройство.

Второй вариант дешевле и предпочтительнее, так как дает полную информацию о вашем автомобиле. Коды ошибок можно найти в Интернете.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине является блок предохранителей, если что-то не работает, стоит их проверить. Чтобы добраться до них, нужно открыть приборную панель слева от руля.Для этого потяните на себя верхнюю часть и защелка откроется.

Проверить исправность предохранителя, в случае неисправности заменить. Проверяется очень просто, видна целостность резьбы внутри предохранителя. Также поможет смена реле 50 AMP на 30 AMP.

Итог

В более новых версиях Калины есть электроосмотры от Hyundai, что положительно сказалось на его надежности. Однако тысячи машин остались с отечественной версией, которая время от времени будет сталкиваться и ломаться.Теперь вам будет проще сделать ремонт электроусилителя на Калине своими руками. Главное помнить, что не любое отключение усилителя — это поломка. А можно самим найти проблему и устранить, а куда-то в сервис надо ехать.

Руль с электроусилителем Kalina значительно упрощает передвижение автомобиля и делает его эксплуатацию приятной. Lada Kalina не так давно появилась на современном автомобильном рынке, но уже успела завоевать широкую известность и приобрела огромную популярность среди населения.

Этим фактом определяется практичность этого автомобиля и его удобство. К тому же стоимость такой марки выгодно выделяет ее на фоне других автомобилей. Такой эффект был достигнут благодаря наличию множества дополнительных деталей, включенных в конструкцию станка, которые не только упрощают использование станка, но и делают этот процесс более комфортным.

Составные части электроусилителя руля Лада Калина и его работа

Руль с электроусилителем на Калине — это специальное устройство, подключенное к системам рулевого колеса и обеспечивающее плавность и мягкость его работы.Такое решение позволяет вращать руль, не прилагая особых усилий.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

электродвигатель;
;
;
;
;
Датчик вращения коленвала.

EUR — это довольно простая система. Но даже такая конструкция позволяет устройству получать всю необходимую информацию для обеспечения движения машины.Контроль за работой устройства осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Lada Kalina. Электроусилитель руля включается при достижении скорости, равной 400 об / мин, и выключается при превышении 50 км / ч.

Подобные рамы обеспечивают наилучшие характеристики и позволяют управлять автомобилем именно в том промежутке, который является наиболее сложным. Кроме того, такие показатели определяет производитель исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях связана с определенным риском.

Как уже говорилось выше, подключение устройства делает руль чрезвычайно чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км / час усилитель отключается системой, что делает его более статичным и безопасным.

Характеристика неисправностей ЭУР и необходимость последующей диагностики

Конструкция ЭУР довольно проста, что обеспечивает несложный ремонт. Но его расположение выбрано производителем не слишком удачно.Модуль электропитания закреплен непосредственно под радиатором печки. Поэтому во время эксплуатации устройства, особенно зимой, периодически включается температурное воздействие. В чем одна из причин его отказа.

К сожалению, такое развитие событий наблюдается довольно часто. Отказ от работы ЭУР связан с возникновением некоторых трудностей в управлении автомобилем и возникновением определенных проблем. В большинстве случаев причиной неисправностей являются следующие факторы:

отсутствие сигнала датчика скорости;
низкое напряжение в электросети автомобиля;
превышено максимальное значение Системные обороты;
Неисправен блок управления.

Все эти факторы приводят к выходу прибора из строя. Диагностика подобного состояния проводится автомобилем самостоятельно в результате запуска системы и включения бортового компьютера, проверяющего исправность всех систем. При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, что выводит соответствующую информацию на приборную панель.

При неработающем электроусилителе руля на экране загорается специальная оранжевая лампочка, имеющая форму руля с восклицательным знаком.В инструкции производителя написано, что в мусоре ЕВРО предусмотрен экстренный ремонт. Для чего водителю следует на малой скорости выехать на СТО для соответствующих действий. На практике ситуация немного иная.

В большинстве случаев лампочка на панели приборов не предполагает ремонта. Он показывает наличие каких-либо проблем в узлах EUR. Это может быть как неисправность в цепях питания, что подразумевает устройство для подключения устройства и выход из строя одного из датчиков. При этом абсолютно не влияет на контролирующее управление автомобилем подобный факт.

Это такая проблема, которая влияет на чувствительность руля и мешает его нормальной работе. Эти проблемы возникают довольно часто и требуют немедленного реагирования, так как их игнорирование может привести к печальным последствиям. Чтобы быстро нейтрализовать такую проблему, следует снять предохранитель, который находится с левой стороны руля.

Эта ступенька позволит беспрепятственно добраться до места ремонта, хотя управлять автомобилем и станет немного сложнее.

Неисправный ЭУР не повлияет на руль и не помешает управлению машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Замена электроусилителя руля должна производиться только опытными мастерами, а если гарантийный срок на Лада Калина еще не истек, лучшим решением будет обращение в дилерскую сеть для решения проблемы. Если срок гарантии истек, и собрать дополнительные материальные инструменты для квалифицированного ремонта устройства затруднительно, то выходом из сложившейся ситуации является установка электроусилителя руля.

Следует учитывать, что эта процедура достаточно сложная. Поэтому без определенной подготовки и наличия технических навыков не стоит. Результатом неквалифицированных действий может стать не только полный отказ системы, но и более сложный и дорогой ремонт. Поэтому завод ЭУР следует производить только после изучения всех деталей и особенностей автомобильных сетей.

В такой ситуации устройство, подключающее устройство, станет незаменимым помощником и позволит более четко выполнять необходимые действия.

Для извлечения неисправного электрогенератора необходимо частично разобрать панель, расположенную под рулем, и отсоединить все провода, идущие к устройству. Установка электроусилителя руля нового образца может не понадобиться, так как вполне вероятно, что после некоторых профилактических мероприятий старый прибор не будет работать хуже нового.

Одна из самых частых проблем подобного типа — это стук рулевым колесом руля, сопровождающийся скрипом при повороте самого колеса.В такой ситуации смазка EUR способна решить проблему. Если этот шаг не помог, устройство требует более детальной диагностики или полной замены.

Завод ЭУР предполагает определенную внимательность. Все провода должны быть присоединены, само устройство устанавливается на подобном месте, а рулевая панель собирается обратно.

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу понять невозможно. Тем не менее, в большинстве случаев неисправности (ЭУР) на панели приборов должна загореться лампа с изображением руля с восклицательным знаком.После этого специалисты автозавода ВАЗ рекомендуют на небольшой скорости передвигаться в автосервисе.

Разбор полетов

На Калине пропадает электроусилитель руля. Электроусилитель руля в Лада Калина

Впервые российский автопром установил на Lada Kalina руль с электроусилителем.На первых этапах он работал крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но EUR оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и повернуть одной рукой становится сложно.

Принцип работы электро-мощника заключается в уменьшении усилия, которое необходимо приложить при повороте руля. Блок управления электроусилителем руля «Калина» с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте.Таким образом, подавая сигнал о том, с каким усилием помогает водителю при повороте. Ведь он не работает постоянно и требует регулировки, которую выполняет блок.

Почему может не работать электролизер калина

Основная причина кроется в электроусилителе руля. При игнорировании происходит самодиагностика системы и, если механизм не проходит, сигнал сигнализирует о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно устранять проблему.С желтым — эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля, может быть несколько: неисправность датчика скорости; неисправность датчика крутящего момента; скорость превышает 60 км / ч; Обороты двигателя менее 400 в минуту; сбой в блоке управления; плохо спаянные контакты; Недостаточное напряжение. 1 . Электроусилитель руля на Калине после 60км / ч отключается. Поэтому учитывайте этот момент, он установлен в системном блоке и не является поломкой.Электроусилитель руля «Приора» отключается на скорости 110 км / ч. EUR не действует на низких оборотах двигателя. При значении менее 400 оборотов в минуту он не активен. 2 . Это программно запланированное бездействие. Это нужно для того, чтобы на высокой скорости придать информативности рулю и снизить износ механизма.

Как прошить индикатор, чтобы понять, где искать причину

✔ Один длинный сигнал и один короткий — электротехника; ✔ Один длинный и два коротких — нет сигнала ротора; ✔ Один длинный и три коротких — отказал или отсутствует питание регулятора мощности; ✔ Одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР; ✔ Один длинный и пять коротких — вышел из строя контроллер положения рулевого вала; ✔ Один длинный и шесть коротких — вышел из строя контроллер положения ротора двигателя; ✔ Один длинный и семь коротких — проблемы в работе сети — слишком высокое или очень низкое напряжение; ✔ Один длинный и восемь коротких — вышедший из строя модуль управления электроэнергией; ✔ Один длинный и девять коротких — поломка регулятора скорости.

Перед снятием усилителя необходимо демонтировать все рулевые переключатели. Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.

1 . После снятия переключателей потребуется демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.Кронштейн системы фиксируется с помощью гаек, откручивать их нужно будет гаечным ключом. 2 . После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал. 3 . На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение предотвратит возможные проблемы с установкой в будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР. 4 . Когда узел будет демонтирован, его придется разбирать и заменять вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности.

Ремонт электропроцессора Калина своими силами — видео

В более новых версиях Калины есть электроосмотры от Hyundai, что положительно сказалось на его надежности. Однако тысячи машин остались с отечественной версией, которая время от времени будет сталкиваться и ломаться. Теперь вам будет проще сделать ремонт электроусилителя на Калине своими руками. Главное помнить, что не любое отключение усилителя — это поломка.А можно самим найти проблему и устранить, а куда-то в сервис надо ехать.

Ремонт EUR LADA KALINA — Обзор

Какой руль от калины?

Этот узел является самостоятельным устройством, включенным в механизм Правил Лады Калины. Он позволяет водителю без особых усилий вращать рулевое колесо, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно этот механизм нельзя отнести к сложным узлам. Рулевое колесо с электроусилителем имеет следующие детали:

электродвигатель;
коробка передач;
модуль управления;
датчики, отслеживающие момент, скорость и количество оборотов коленчатого вала.

Бортовой контроллер Лады Калины постоянно контролирует работу этого усилителя и управляет его работой, но неисправности случаются и методы их устранения очень интересуют многих автовладельцев.Включение механизма происходит при оборотах мотора от 400 об / мин. Когда показатель скорости превышает 60 км в час, электроусилитель перестает работать. Это сделано в угоду безопасности, ведь на высоких скоростях водитель должен иметь уверенную обратную связь на рулевом колесе, которую «легкий» руль обеспечить не в состоянии. С увеличением скорости происходит постепенное уменьшение усилия в механизме.

EUR неисправности и их диагностика

Несмотря на простоту конструкции рассматриваемого узла, при необходимости ремонта его сложно реализовать, различные неисправности и методы устранения часто усложняются.Важное «отягчающее» обстоятельство — не самое удачное расположение механизма. Этот модуль производитель разместил прямо под радиатором контура отопления салона Лада Калина.

Работа в холодное время оказывает температурное воздействие на электроусилитель рулевого колеса. Со временем этот фактор вызывает сбои в работе усилителя. Для Lada Kalina это явление довольно частое. Если узел выходит из строя, водитель сразу же ощущает утяжеление автомобиля, движущегося на малых скоростях. Наиболее частые факторы, приводящие к неисправностям электроусилителя, можно сгруппировать по следующим направлениям:

датчик скорости «не реагирует» и не отправляет сигналы на ЭБУ;
бортовая сеть «страдает» низким напряжением;
максимальные обороты превысили допустимый предел;
Пришел в негодность управляющий модуль.

Указанные неисправности и способы устранения будут рассмотрены далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если нет сигнала от какого-либо датчика, бортовой контроллер автоматически определяет этот датчик как неисправный, так как соответствующая лампа немедленно загорается на плате передней панели. Этот индикатор имеет рев с восклицательным знаком и выделен оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, подразумевает срочный ремонт при выявлении неисправности в механизме электрического усиления рулевого узла, особенно при выключенном усилителе. В такой ситуации водителя следует отправить в сервис на малой скорости. Практика показывает, что такое развитие событий происходит не всегда. Наклейка на аккуратный оранжевый символ может не предполагать необходимости ремонта. Это свидетельствует о наличии проблемы в одной из структурных составляющих системы.Иногда возможны сбои в цепочке поставок или выход из строя некоторых датчиков. Эти ситуации не влияют на функциональность узла, и контрольное управление остается активным.

Если руль после выделения указанного символа потерял чувствительность, то неисправность такого рода считается достаточно опасной, так как также плохо создавать препятствия нормальному функционированию механизма в целом, плохо также при усилителе выключен. Такие проблемы часто возникают довольно часто и действительно требуют срочного вмешательства.Игнорирование такого положения вещей может быть связано с печальными последствиями для автомобиля Lada Kalina. Чтобы оперативно отреагировать на проблему, быстро извлеките предохранитель, расположенный в блоке панели с левой стороны руля. Эта мера устраняет причину дальнейшего повреждения системы электрического усиления, поскольку полностью деактивирует ее. Есть возможность выехать на место ремонта, однако потребуется приложить большее усилие к рулю, так как усилитель уже не работает.

О квалифицированной замене электроусилителя

Если возникла необходимость замены механизма при неработающем ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль находится на гарантии, то наиболее рациональной мерой будет обращение в дилерскую сеть для устранения проблемы.

Существуют ситуации, не позволяющие прибегнуть к двум методам устранения неисправности усилителя. Тогда единственным выходом будет самостоятельная замена механизма человеком.

Сразу оговорюсь, что процесс замены, если не работает ЭУР, характеризуется достаточной сложностью. Потребуется опыт и владение специальным инструментом. Неквалифицированные действия по замене способны усугубить масштабы поломки, что повлечет за собой значительную трату средств на более дорогой ремонт в сроках обслуживания.

Перед процедурой прямой замены рекомендуем внимательно изучить весь перечень возможностей и действий, если не работает ЭУР.Здесь вам нужно будет выполнить схему подключения узла, что позволит избежать поломки электрических компонентов механизма.

Для снятия усилителя требуется частичная разборка передней панели Лада Калина. После этого само устройство необходимо отключить от всего списка питающих проводов. Иногда хозяева ремонтируют электроусилитель руля, избегая необходимости замены нового узла. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенная неисправность — это возникновение стука, явно идущего к водителю из-под панели или выключенного усилителя. Подобное явление может сопровождаться характерным скрипом, возникающим при выполнении вращательных действий рулевым колесом Lada Kalina. Обычно такая ситуация решается применением специальной смазки. Если такое действие не приносит ожидаемого результата, потребуется более детальная диагностика механизма усиления.

Для установки гидроусилителя руля на Лада Лада Калина потребуется внимательность и терпение.Все кабельные разъемы должны быть плотно посажены, а само устройство надежно зафиксировано. Только после этого можно переходить к задней сборке ранее разобранных элементов передней панели.

Электроусилитель руля на Калину

Последняя модель Калина

Схема электроусилителя руля предусматривает работу механизма на разных скоростях, а при движении он функционирует, отключается.Вина кроется в том, что EUR останавливается в одном из состояний. Запрещается пользоваться автомобилем до устранения поломки. О проблеме сообщит желтая лампа на панели приборов. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее не представляется возможным, следует снять предохранитель, отвечающий за работу электросилы. При этом следует учитывать, что Эмур может отказаться не только от старых, но и от новых, не успевших пробежать.

Причины

евро

Вот этот полезный автомобильный узел

Еще одна часто возникающая неисправность — это поломка датчика скорости. Этот датчик отвечает за работу электрического усилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень малой скорости. При ускорении уменьшение усилия, создаваемого усилителем граблей. Ответственность за такой алгоритм работы несет датчик скорости. Заменить на себя несложно, поэтому ремонт обойдется в небольшую сумму.

Но вы можете избежать непредвиденного ремонта и сбоя системы. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неисправностей. При поломке ЭУР должен будет его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется ключ на 13, крестовая и плоская отвертка.

Перед началом разборки нужно установить колеса в буквальном положении и снять минусовую клемму с аккумулятором.

Разборка электромастера

Как устроена сборочная единица

Заранее наденьте нижнюю петлю на вал шестерни. Сначала соедините промежуточный кардан напрямую с рулевым валом, затем ключом с головкой на 13 открутите гайку вала выглаживающей плиты. Снимите болт и аккуратно отсоедините верхнюю петлю от нижней. Первым делом идет нижний шарнир, после чего вал поворачивается к расположению отверстия в верхнем шарнире под болт внизу вала. Теперь осталось только соединить петли и вытащить болт. После этого подключаем колодки электропроводки и устанавливаем облицовочные панели.

EUR ОШИБКА на приборной панели

EUR неисправности подаст сигнал бортовой компьютер

Победители автомобиля Калина с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелой лампой «ошибка евро». Причиной тому может быть как полный отказ системы, так и неправильная работа. Стоит отметить, что сенсор светится желтым, а не красным светом. Это означает, что управлять автомобилем можно и без исправного электроусилителя руля Lada Kalina, соблюдая некоторые меры предосторожности.

Больше усилий к рулю придется приложить, если выключить Эмур полностью. Сделать это достаточно просто, загнав предохранитель, отвечающий за питание блока управления. Если не работает усилитель рулевого управления или в его поведении наблюдаются какие-то непонятные явления, лучше извлечь предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки. Может быть, нелегко будет ездить без электрического мощного двигателя. При неуместности руль кажется тесноватым, но на самом деле он такой же, как на Калине комплектации «Стандарт».

Причины выхода из строя Emur Two: Неисправность датчика скорости или поломка в блоке управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снимать блок управления и устанавливать новую ручку опытному электрику. В случае гарантии нужно показать машину специалистам автосервиса.

Если вы все же захотите снять и установить блок управления самостоятельно, для этого потребуется только крестовая отвертка из инструментов.Сначала снимите все пластиковые панели под колесом, чтобы облегчить доступ к блоку. И не забывайте, что аккумулятор следует отключать, это позволит избежать проблем с электропроводкой. Пластиковая накладка, которая находится внизу панели, крепится тремя болтами. Их необходимо открутить, и снять накладку.

Вид на сам блок управления открывается после демонтажа накладок. Все штекеры должны быть отключены от блока управления Emur. Сам блок крепится с помощью двух болтов.Открутите их и аккуратно потяните коробку вниз, чтобы что-нибудь повредить. Помните, что агрегат все еще хранится в учете. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которыми блок управления притягивается к пластине. Теперь осталось только прикрутить на пластину новый блок управления и аккуратно все выставить в обратном порядке. Выделите коробку жирным шрифтом, затем подключите все заглушки, после чего можно приступать к сборке облицовочных панелей.

Что нужно знать водителю об Emur

Рулевое колесо с электроусилителем на Калине используется для повышения комфорта водителя.С его помощью можно легко повернуть руль одним пальцем даже в стоящей машине. Это удобно и практично, ведь парковка с подобной системой намного проще и безопаснее. В состав электроустановки входят:

электродвигатель бесщеточный;
;
.

Электродвигатель движущийся. На его валу установлен червяк, который зацепляется с шестерней из пластика. Электронный блок контролирует работу всей системы, используя выданные данные:

датчик момента;
;
Датчик частоты вращения коленчатого вала.

После сбора данных блок управления регулирует напряжение питания, которое подается на электродвигатель. Чем меньше скорость автомобиля, тем большее напряжение подается на электродвигатель.

Лампа сигнализирующая о неисправности пластины электропитания на калине загорается при включении зажигания. После запуска двигатель качается. Это нормальная работа системы, и при поломке даже после запуска двигателя лампа продолжает гореть.

Причины отключения электроэнергии.

Нет сигнала от датчика скорости.
Критически низкое напряжение в бортовой сети.
Превышена допустимая скорость двигателя.
Неисправность блока управления.

Для ремонта ЭУР демонтируем руль и часть торпеды

В первых трех случаях отказ ЭУР на Калину устраняется довольно просто. Нужно либо натянуть ремень генератора, либо приложить меньшее усилие при нажатии на педаль акселератора.

Неисправность блока управления — повод посетить диагностику, которая выделит осмотр и выявит поломку. Причем некоторые проблемы может устранить электрик, а некоторые смертельны, и только замена всего блока целиком.

Есть еще пятая причина неисправности eura. Наша халатность. Я пять лет ездила на машине (0-30000км) с питанием от мощного электрика (загорится, погаснет) Конечно, этого было мало, но в итоге меня забрали.Снял лязг руля и увидел не вставил до конца, т.е. до нажатия основного терминала Eura. Уже знал, что все будет работать. Из-за этих мелочей возникает общее представление об автомобиле.

http://expertvaz.ru.

Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем. Не так давно ЭУР оснащали автомобилями отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине.В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.

[Скрыть]

Причины

евро

Эффекты:

рулевое колесо клиническое
он находит
становится туго
другое

Итак, вкратце о причинах выхода из строя ЭУР:

Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть приготовлена как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
Снизилось напряжение в электросети автомобиля. Причины могут быть разными, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
Превышено допустимое количество оборотов коленчатого вала.
Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления может быть отремонтирован, нужно провести более детальную диагностику.

Диагностика

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неправильное напряжение 5V

c1622 — Обрыв цепи сигнала скорости

Ремкомплект

Альтернативы брать на разборку нет, цена новой более 20 тыс. руб.

Демонтаж и разбор эл. нужно демонтировать все рулевые переключатели.Снимаем накладку рулевой рейки и демонтируем приборы, не забывая отключать разъемы питания.

Как снять eours своими руками:

После снятия переключателей необходимо будет демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.
Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
После этого рулевую рейку нужно будет плавно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение предотвратит возможные проблемы с установкой в будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР.
Когда узел будет демонтирован, его придется разобрать и заменить вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).

Как перетянуть рулевую рейку с помощью электроусилителя?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
Сделав это, необходимо выдвинуть эту стойку вперед до тех пор, пока площадка не отсоединится от подушки безопасности корпуса воздушного фильтра. После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
На следующем этапе необходимо будет подвести руку к поручню.Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
Для выполнения регулировочных работ понадобится специальный ключ для подтягивания рейки, без него процедура регулировки не пройдет. С помощью этого ключа необходимо подвести машину к автомобилю, чтобы установить инструмент в нужное отверстие.
При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рельс будет съедать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, это зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данной задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка Рэйки рулевого управления»

4. Расположение регулировочной гайки.

Как можно размазать и настроить ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, процедура выполняется следующим образом:

Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые фиксируются. Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
Снимите еще один болт, тогда можно заняться непосредственно смазкой.
Сначала руль поворачивается влево до упора. Смазку наливают в 10-сантиметровый шприц, который нужно всыпать в получившееся отверстие. Вам нужно пролить все 10 кубиков.
Затем руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
После этого нужно поставить руль в среднее положение и еще раз указать смазку.
Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
Затем производится сборка всех компонентов в обратной последовательности.

Рулевое колесо с электроусилителем Kalina значительно упрощает передвижение автомобиля и делает его эксплуатацию приятной. Lada Kalina не так давно появилась на современном автомобильном рынке, но уже успела завоевать широкую известность и завоевать огромную популярность среди населения.

Составные части электроусилителя руля Лада Калина и его работа

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

электродвигатель;
;
;
;
;
Датчик вращения коленвала.

Такие рамы обеспечивают наилучшие характеристики и позволяют вести машину именно в том промежутке, который является наиболее трудным. Кроме того, такие показатели определяет производитель исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях связана с определенным риском.

Как уже говорилось выше, подключение устройства делает руль чрезвычайно чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км / час усилитель отключается системой, что делает его более статичным и безопасным.

Характеристика неисправностей ЭУР и необходимость последующей диагностики

Конструкция ЭУР довольно проста, что обеспечивает несложный ремонт. Но его расположение выбрано производителем не слишком удачно.Модуль электропитания закреплен непосредственно под радиатором печки. Поэтому при эксплуатации устройства, особенно зимой периодически, периодически проявляются температурные воздействия. В чем одна из причин его отказа.

отсутствие сигнала датчика скорости;
низкое напряжение в электросети автомобиля;
превышено максимальное значение скорости;
Неисправен блок управления.

Неисправный ЭУР не повлияет на руль и не помешает управлению машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

В такой ситуации схема подключения устройства станет незаменимым помощником и позволит более четко выполнять необходимые действия.

Для извлечения неисправного электрогенератора необходимо частично разобрать панель, расположенную под рулем, и отсоединить все провода, идущие к устройству. Установка электроусилителя руля нового образца может и не понадобиться, так как вполне вероятно, что после некоторых профилактических мероприятий старый прибор будет работать не хуже нового.

Завод ЭУР предполагает определенную внимательность. Все провода должны быть присоединены, само устройство устанавливается на подобном месте, а рулевая панель собирается обратно.

Почему на Калине отключается электроусилитель руля. Замена блока управления ГУР. Неисправности в электроусилителе руля на Калине и их устранение, почему отказали в электроусилителе руля

Электроусилитель руля в Лада Калина призван обеспечить повышенный комфорт при управлении.Сам автомобиль на отечественном рынке присутствует недавно, но успел приобрести значительную популярность. Автомобиль достаточно практичен и удобен, что позволяет иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне конкурентов на уроках. В этой статье поговорим на тему неисправностей и способы их устранения.

Какой руль от калины?

Этот узел является самостоятельным устройством, включенным в механизм Правил Лады Калины.Он позволяет водителю без особых усилий вращать рулевое колесо, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно этот механизм Нельзя отнести к сложным узлам. Рулевое колесо с электроусилителем имеет следующие детали:

электродвигатель;
коробка передач;
модуль управления;
датчики, отслеживающие момент, скорость и количество оборотов коленчатого вала.

Бортовой контроллер Лады Калины постоянно контролирует работу этого усилителя и управляет его работой, но неисправности случаются и методы их устранения очень интересуют многих автовладельцев. Включение механизма происходит при оборотах мотора от 400 об / мин. Когда показатель скорости превышает 60 км в час, электроусилитель перестает работать. Это сделано в угоду безопасности, ведь на высоких скоростях водитель должен иметь уверенную обратную связь на рулевом колесе, которую «легкий» руль обеспечить не может.С увеличением скорости происходит постепенное уменьшение усилия в механизме.

EUR неисправности и их диагностика

Несмотря на простоту конструкции рассматриваемого узла, при необходимости ремонта его сложно реализовать, различные неисправности и методы устранения часто усложняются. Важное «отягчающее» обстоятельство — не самое удачное расположение механизма. Этот модуль производитель разместил прямо под радиатором контура отопления салона Лада Калина..

датчик скорости «не реагирует» и не отправляет сигналы на ЭБУ;
бортовая сеть «страдает» низким напряжением;
максимальные обороты превысили допустимый предел;
Пришел в негодность управляющий модуль.

Указанные неисправности и способы устранения будут рассмотрены далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если нет сигнала от какого-либо датчика, то бортовой контроллер автоматически определяет этот датчик, как неисправный, так как на передней панели кабины сразу загорается соответствующая лампа. Этот индикатор имеет рев с восклицательным знаком и выделен оранжевым цветом.

Если руль после выделения указанного символа потерял чувствительность, то неисправность такого рода считается достаточно опасной, так как также плохо создавать препятствия нормальному функционированию механизма в целом, плохо также при усилителе выключен. Такие проблемы часто возникают довольно часто и действительно требуют срочного вмешательства.Игнорирование такого положения вещей может быть связано с печальными последствиями для автомобиля Lada. Калина. Чтобы оперативно отреагировать на проблему, быстро извлеките предохранитель, расположенный в блоке панели с левой стороны руля. Эта мера устраняет причину дальнейшего повреждения системы электрического усиления, поскольку полностью деактивирует ее. Есть возможность выехать на место ремонта, однако потребуется приложить большее усилие к рулю, так как усилитель уже не работает.

О квалифицированной замене электроусилителя

Впервые в отечественном автопроме На «Калину» установлен электроусилитель руля. На первых этапах он работал крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но EUR оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели.Об этом свидетельствует ощущение тяжелого руля, и повернуть одной рукой становится сложно.

Принцип работы электро-мощника заключается в уменьшении усилия, которое необходимо приложить при повороте руля. Блок управления электроусилителем руля «Калина» с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Таким образом, подавая сигнал о том, с каким усилием помогает водителю при повороте. Ведь он не работает постоянно и требует регулировки, которую выполняет блок.

Причины отключения

неисправность датчика скорости;
неисправность датчика крутящего момента;
скорость превышает 60 км / ч;
частота вращения двигателя менее 400 об / мин;
сбой в блоке управления;
плохо спаянные контакты;
недостаточное напряжение.

Отключение программного обеспечения

Электроусилитель руля на Калине после 60км / ч отключается. Поэтому учитывайте этот момент, он установлен в системном блоке и не является поломкой. Отключается на скорости 110 км / ч.
EUR не действует на низких оборотах двигателя. При значении менее 400 оборотов в минуту он не активен.

Неисправности электродвигателя

Диагностический сканер

Блок предохранителей

Итог

Электроусилитель руля для современных автомобилей уже стал неотъемлемой частью. На российском рынке впервые был установлен на автомобиль Лада «Калина» ( ВАЗ 1118. ). Электроинструмент добавил как много положительных эмоций, так и массу отрицательных.Поломка этого узла довольно часто бывает на первых образцах. Исключением стал наш нынешний Гость — автомобиль семейства Lada Kalina (рис. 1).

Ситуация довольно типичная: клиент жалуется, что иногда выключается выключатель электропитания и загорается контрольная лампа руля руля, но после прохождения какой-то ямы или рельсов, то электромеханический усилитель руля (Emur или EUR) возобновляет свою работу.

Такая ситуация сильно раздражает, ведь машиной пользуется не только хозяин, но и его жена.Женщине гораздо сложнее повернуть руль без электроусилителя.

Запускаем машину, и правда загорается значок неисправности электросети и крутить руль довольно сложно. С этой неисправностью нужно бороться.

Подключите диагностический сканер и подключитесь к блоку управления Emur.

На экране монитора мы видим следующую ошибку: C1044 — неправильная последовательность работы датчика положения ротора.Что такое датчик положения ротора и где он находится?

Мы отвлечемся на время на нашей неисправности и немного поговорим теории. Давайте разберемся с устройством Emur и из каких основных частей оно состоит. Рассмотрим все его части по отдельности.

Строительство Эмур Калина 11186-3450008-00

Вал рулевой
Электромотор
Электронный блок управления
Датчик крутящего момента
Датчик положения ротора

Снимите Эмура.На шильдике (рис. 7) размещен артикул 11186-3450008-00 Продукция авирынка Махачкалы.

Снимите рулевое колесо, переключатели на рулевом колесе и замок зажигания. Чтобы добраться до датчика крутящего момента , необходимо сначала снять электродвигатель. Откручиваем кронштейн на 4-х болтах, кардан, стопорную гайку и 3 болта крепления электродвигателя.

Достаньте обмотку датчика крутящего момента (рис.17), предварительно отпустив провода с платы (рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (пазами перфорации), которые закреплены на валу и вращаются вместе с ним. И две концентрические катушки с первичной и вторичной обмотками, закрепленные в корпусе Emur. Не будем вдаваться в различные термины, а скажем проще: на первичную обмотку подается переменный ток частотой 20 кГц, и если приложить усилие к валу (то есть начнем вращать руль), то на вторичной обмотке присутствует напряжение «+» или «-» в зависимости от направления вращения, и величина этого напряжения прямо пропорциональна приложенному крутящему моменту (усилию).Таким образом, электронный блок управления (ECU) определяет, с какой силой вы поворачиваете рулевое колесо в ту или иную сторону.

Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (рис.20), который находится на задней крышке электродвигателя.

В Эмур Лада «Калина» используется двигатель с трехфазным индуктором (uncoolette). Чтобы он начал вращаться в ту или иную сторону, электронике следует понимать, в каком положении в данный момент находится ротор и после определения положения в нужные моменты подавать напряжение на определенные обмотки статора.Для определения положения используется датчик положения ротора (ДПР).

Схема и конструкция оптического датчика положения ротора.

Расположены под углом 120 градусов 3 OPPARS — светодиод (SD A, B, C) и фотодиод (PD A, B, C) соответствуют расположению обмотки статора фаз двигателя A, B, C. ротор двигателя, диск установлен на роторе двигателя, и при его вращении срабатывает фотодиод a, b или c. Таким образом, электроника определяет текущее положение ротора.

Ну что же, с устройством Эмура мы разобрались, возвращаемся к нашей неисправности, с которой нам пожаловал владелец автомобиля «Калина». Что нужно сделать, чтобы все работало как надо? Довольно частая неисправность. На этой модификации Эмур — плохой припой на датчике положения ротора. Достаточно просто сохранить все контакты Optopar (рис. 24), чтобы оживить Эмура, что мы и поспешили сделать.

После собственно бустов собираем все в обратном порядке и заводим машину.УРА !!! Неисправность лампочки Эмура погасла и руль стал очень легко вращаться.

У нас на вооружении сканер для проверки параметров и считывания кодов неисправностей, а что делать простому автомобилисту, у которого нет этого оборудования? Как посчитать ошибки без специального сканера? Все очень просто.

1) При выключенном зажигании замкнуть 6-й контакт блока управления X2 блока управления Emur, либо замкнуть контакты 6 и 7 (рис.26). В разъеме X2 нет 6-го контакта, поэтому мы установили кусок белого провода и замкнули его 7-м контактом (массой).

Рассмотрим схему Эмура для более детального понимания.

Соединитель звукоснимателя ЭМУР ЭМУР «КАЛИНА»


		«+12 дюймов» от аккумулятора
		«Минус» от АКБ
		«+12 В» от клеммы «15» выключателя зажигания
		Вход сигнала тахометра
		Вход сигнала от датчика скорости
		Вывод на индикатор состояния Emur
		Выход «K-line» на блоке диагностики
		Выход «L-line» (не задействован)
		Итого (вес)
		Технологическое заключение (не задействовано)
		Электродвигатель фазы А
		Электродвигатель фазы А
		Фаза в электродвигателе
		Фаза в электродвигателе
		Фаза от электродвигателя
		Фаза от электродвигателя
		Общий провод 1 Датчик момента
		Общий провод 2 Датчик момента
		Датчик мощности момента
		Выход 1 точечного датчика
		Выход 2 датчика крутящего момента
		Вход частотного сигнала 250 кГц
		Провод датчика положения общего ротора
		Датчик выхода фаз и положения ротора
		Фазовый выход датчика положения ротора
		Фазный выход датчика положения ротора
		Питание «+5 В» Датчик положения ротора

2) Включить зажигание.

Расшифровка кодов самодиагностики Электротехника ВАЗ 1118.

Давайте посмотрим на видео наглядный пример, как считать коды самодиагностики Эмура, к сожалению, во время записи видео мы выявляем неисправность 16 (C1044) , а на видео поменяли неисправность 13 (Датчик момента).

Коды (ошибки) АКБ ВАЗ 1118 при считывании диагностическим сканером.

	Описание кода
	Ошибок не обнаружено
	Цепь оборотов двигателя автомобиля, отсутствие сигнала
	Цепь датчика скорости автомобиля, отсутствие сигнала
	Напряжение ковра автомобиля ниже минимального порога
	Напряжение на замке зажигания ниже минимального порога
	Основное выходное напряжение датчика момента
	Управляющее напряжение датчика момента
	Неверный сигнал основного и / или управляющего выхода датчика момента
	Датчик момента, отсутствие сигнала
	Датчик рулевого вала, неисправность цепи основного сигнала или несоответствие допустимого диапазона
	Датчик рулевого вала, неисправность цепи управляющих сигналов или несоответствие допустимого диапазона
	Датчик рулевого управления грузовика, без электропитания
	Датчик положения ротора двигателя, неисправность цепи фаз A или несоответствие допустимому диапазону
	Датчик положения ротора двигателя, неисправность цепи фаз или допустимый диапазон несоответствия
	Датчик положения ротора двигателя, неисправность фазной цепи в допустимом диапазоне или его несоблюдение
	Неверная последовательность датчика положения ротора
	Датчик положения ротора двигателя, нет питания
	Цепь для массы в силовых цепях
	Двигатель, превышение тока через фазную обмотку А
	Двигатель, превышение тока через фазную обмотку в
	Двигатель, превышение тока через фазную обмотку с
	Двигатель, обрыв фазной обмотки
	Двигатель, обрыв фазной обмотки А
	Двигатель, обрыв фазной обмотки
	Двигатель, фаза обмотки разомкнута с
	Двигатель, замыкание фазных обмоток
	Замыкание обмотки фазы и двигателя
	Замыкание обмотки фазы в двигателе
	Замыкание обмотки фазы от двигателя
	Неисправность не выявлена
	Блок управления, электронный блок ОЗУ ошибок
	Блок управления, ошибка ПЗУ электронного блока
	Блок управления, Ошибка электронного блока EEPROM
	Реле электронного блока
	Блок управления, превышение температуры радиатора
	Напряжение питания элементов ЭБУ ниже минимального порога
	Напряжение на силовых конденсаторах ниже минимального порога
	Время заряда силовых конденсаторов
	Ток одной из фазных обмоток выше максимального порога
	Образец хотя бы одного из верхних силовых транзисторов

На сегодняшний день электрики корейской компании Mando (рис.28) и последняя модификация устанавливаются на автомобили Lada Kalina (рис.28) Калужского завода. «Автоэлектроника» (рис. 30), процент отказов минимальный.

Рис.28. Эмур 111886-345008-04 Mando Korea для автомобилей 1118 «Калина».

Рис.29 Надпись (заводская табличка) на электронном блоке управления Emur Mando.

Рис.30. Эмур Калужский завод «Автоэлектроника»

Рис.31. Надпись (шильдик) на электронном блоке управления Эмур «Автоэлектроника».

Автомобиль. Благодаря ему система создает дополнительное усилие на вращение колеса. Другими словами, электроусилитель помогает «коснуться» руля в нужном направлении. По сути, этот механизм выполняет те же функции, что и гидросистема. Только последний более устаревший по конструкции и менее надежный, из-за чего практически не применяется в современных автомобилях. В сегодняшней статье мы рассмотрим, как работает руль с электроусилителем и из каких частей он состоит.

Данный элемент предполагает наличие следующих устройств: электродвигатель

;
трансмиссия механическая;
системы управления.

Принцип действия

Стоит отметить, что «Калина» работает не всегда. Он вступает в силу только при повороте рулевого колеса, то есть при вращении рулевого колеса. В этом случае двигатель этого электрического задержателя выдает необходимый крутящий момент в зависимости от крутящего момента, чтобы все эти силы измерялись специальным датчиком, который передает информацию в компьютер усилителя.В свою очередь рассчитывает необходимую мощность для двигателя. Насколько он будет задействован, зависит от угла поворота.

Но это еще не все. Электроусилитель руля «Калина» имеет в своем распоряжении третий датчик, который измеряет частоту вращения коленчатого вала двигателя для получения обратной связи в ЭБУ.Необходимо, чтобы блок управления давал правильную информацию о том, с какой скоростью вращается мотор и идет ли слишком быстрое вращение.

Как рейка с усилителем двигателя?

Таким образом, электроусилитель руля «Калина», в отличие от гидравлического, учитывает ряд факторов, после чего электроника «решает», как и когда должен действовать усилитель двигателя. Причем эти данные зависят не только от показаний трех датчиков, но и от скорости автомобиля.

Электроусилитель руля «Лада Калина»: Цена

На сегодняшний день такое устройство можно приобрести за 12-13 тысяч рублей. В этом случае к каждому механизму присоединена специальная схема гидроусилителя руля.«Калина» и запчасти к ней всегда стоят в несколько раз дешевле импортных аналогов, поэтому не стоит удивляться, что электрический мощный «Тойота» будет стоить в несколько раз дороже.

Сегодня всех владельцев Лады Калины интересует вопрос: почему на Калине не работает электроусилитель руля? Ведь этот автомобиль начали выпускать еще в ноябре 2004 года, с рулевым колесом с электроусилителем в базовой комплектации. Десятилетний юбилей прошел, но, по отзывам автомобилистов, эта проблема все еще существует.

Состоит из электродвигателя от электродвигателя, механизма передачи усилия и электронной системы управления. Контроль, работу электрического детектора, выполняет электронный блок с тремя специальными датчиками, которые должны быстро определять скорость машины, оборот мотора и необходимое усилие для поворота передних колес.

Во время работы двигателя стартер, электроусилитель руля (ЭУР) не работает. Включается только с момента достижения 400 оборотов в минуту Коленвал и перестает работать при разгоне автомобиля более 60 км.в час.

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу понять невозможно. Тем не менее, в большинстве случаев неисправности (ЭУР) на панели приборов должна загореться лампа с изображением руля с восклицательным знаком. После этого специалисты автозавода ВАЗ рекомендуют на небольшой скорости передвигаться в автосервисе.

Разбор полетов

Электронный блок управления (ЭБУ) электроусилителя руля, прикручен в неудачном месте, под радиатором отопителя печки .Любая утечка этой детали вызывает намокание (ЭБУ), после чего вы почувствуете, что усилитель рулевого управления не работает, а рулевое колесо стало тяжелым.

Чаще всего на Калине,. Покупка нового датчика и его замена решают эту проблему. Очень часты случаи, когда замена датчиков не помогает, (EUR) все равно не работает.Начните методично запрещать всю проводную цепочку, относящуюся к системе (EUR).

Электроусилитель руля в Лада Калина

Руль с электроусилителем Kalina значительно упрощает передвижение автомобиля и делает его эксплуатацию приятной.Lada Kalina не так давно появилась на современном автомобильном рынке, но уже успела завоевать широкую известность и завоевать огромную популярность среди населения.

Составные части электроусилителя руля Лада Калина и его работа

Руль с электроусилителем на Калине — это специальное устройство, подключенное к системам рулевого колеса и обеспечивающее плавность и мягкость его работы. Такое решение позволяет вращать руль, не прилагая особых усилий.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

электродвигатель;
;
;
;
;
Датчик вращения коленвала.

EUR — это довольно простая система. Но даже такая конструкция позволяет устройству получать всю необходимую информацию для обеспечения движения машины. Контроль за работой устройства осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Lada Kalina. Электроусилитель руля включается при достижении скорости, равной 400 об / мин, и выключается при превышении 50 км / ч.

Подобные рамы обеспечивают наилучшие характеристики и позволяют управлять автомобилем именно в том промежутке, который является наиболее сложным.Кроме того, такие показатели определяет производитель исходя из соображений безопасности, поскольку работа ЭУР на высоких скоростях связана с определенным риском.

Как было сказано выше, подключение устройства делает руль чрезвычайно чувствительным, что может стать большой проблемой на высокой скорости. Именно поэтому при превышении показателя 60 км / час усилитель отключается системой, что делает его более статичным и безопасным.

Характеристика неисправностей ЭУР и необходимость последующей диагностики

Конструкция ЭУР довольно проста, что обеспечивает несложный ремонт.Но его расположение выбрано производителем не слишком удачно. Модуль электропитания закреплен непосредственно под радиатором печки. Поэтому во время эксплуатации устройства, особенно зимой, периодически включается температурное воздействие. В чем одна из причин его отказа.

К сожалению, такое развитие событий наблюдается довольно часто. Отказ от работы ЭУР связан с возникновением некоторых трудностей в управлении автомобилем и возникновением определенных проблем.В большинстве случаев причиной неисправностей являются следующие факторы:

отсутствие сигнала датчика скорости;
низкое напряжение в электросети автомобиля;
превышено максимальное значение скорости;
Неисправен блок управления.

Все эти факторы приводят к выходу прибора из строя. Диагностика подобного состояния проводится автомобилем самостоятельно в результате запуска системы и включения бортового компьютера, проверяющего исправность всех систем.При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, что выводит соответствующую информацию на приборную панель.

При неработающем электроусилителе руля на экране загорается специальная оранжевая лампочка, имеющая форму руля с восклицательным знаком. В инструкции производителя написано, что в мусоре ЕВРО предусмотрен экстренный ремонт. Для чего водителю следует на малой скорости выехать на СТО для соответствующих действий.На практике ситуация немного иная.

В большинстве случаев горящая лампочка на панели приборов Ни в коем случае не означает ремонт. Он показывает наличие каких-либо проблем в узлах EUR. Это может быть как неисправность в цепях питания, что подразумевает устройство для подключения устройства и выход из строя одного из датчиков. При этом абсолютно не влияет на контролирующее управление автомобилем подобный факт.

Это такая проблема, которая влияет на чувствительность руля и мешает его нормальной работе.Эти проблемы возникают довольно часто и требуют немедленного реагирования, так как их игнорирование может привести к печальным последствиям. Чтобы быстро нейтрализовать такую проблему, следует снять предохранитель, который находится с левой стороны руля.

Неисправный ЭУР не повлияет на руль и не помешает управлению машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Замена электроусилителя руля должна производиться только опытными мастерами, а если гарантийный срок на Лада Калина еще не истек, лучшим решением будет обращение в дилерскую сеть для решения проблемы.Если срок гарантии истек, и собрать дополнительные материальные инструменты для квалифицированного ремонта устройства затруднительно, то выходом из сложившейся ситуации является установка электроусилителя руля.

Следует учитывать, что эта процедура достаточно сложная. Поэтому без определенной подготовки и наличия технических навыков не стоит. Результатом неквалифицированных действий может стать не только полный отказ системы, но и более сложный и дорогой ремонт.Поэтому завод ЭУР следует производить только после изучения всех деталей и особенностей автомобильных сетей.

Для извлечения неисправного электрогенератора необходимо частично разобрать панель, расположенную под рулем, и отсоединить все провода, идущие к устройству. Установка электроусилителя руля нового образца может и не понадобиться, так как вполне вероятно, что после некоторых профилактических мероприятий старый прибор будет работать не хуже нового.

Одна из самых частых проблем подобного типа — это стук рулевым колесом руля, сопровождающийся скрипом при повороте самого колеса. В такой ситуации смазка EUR способна решить проблему. Если этот шаг не помог, устройство требует более детальной диагностики или полной замены.

Завод ЭУР предполагает определенную внимательность. Все провода должны быть присоединены, само устройство устанавливается на подобном месте, а рулевая панель собирается обратно.

Электроусилитель руля — это устройство, предназначенное для более комфортного управления автомобилем. Не так давно усилителями стали оснащать автомобили отечественного производства. ЭУР в автомобиле Лада Калина — какие неисправности для него характерны и используются действенные методы устранения? Об этом читайте ниже.

[Скрыть]

Причины возникновения

евро

Одной из основных причин отключения электроусилителя руля является поломка самого устройства.При включении зажигания система автоматически выполняет диагностику, которая не проходит. В результате не работает электроусилитель руля из-за собственного отключения, что, несомненно, негативно отражается на комфорте при управлении машиной.

Ремонт электроусилителя руля может обойтись довольно дорого, поэтому, если Калина все еще находится на гарантии, имеет смысл отремонтировать свой ЭУР у дилера. В случае полного отказа системы необходимо сначала отключить питание.В этом случае крутящий момент двигателя будет воспринимать рулевой элемент (рейка) в обход усилителя.

Еще одна причина, по которой не работает электропилотер, — это выход из строя датчика скорости, именно он отвечает за работу системы в различных режимах движения. Для полной силы ЭУР функционирует только при движении с минимальной скоростью. При ускорении транспорта уменьшается усилие, что создает систему на рельсе, и именно этому соответствует регулятор скорости.Ремонт ЭУР означает самостоятельную замену Датчика своими руками, стоимость такого элемента на сегодняшний день невысока.

При выходе из строя скоростного датчика, напрямую подключенного к спидометру, то на блок, контролирующий ЭУР, поступают неверные данные. Система автоматически отключается, в этот момент на панели управления появляется диодный индикатор, который сообщает водителю о неисправности устройства. Чтобы не столкнуться с необходимостью ремонта усилителя, достаточно провести диагностику по бумаге.Благодаря диагностике автомобилист сможет узнать обо всех неисправностях, которые присутствуют в различных механизмах и узлах транспорта.

Подведем итоги по этому пункту — по каким причинам электросетей отказывается работать:

Нет сигнала с датчика скорости. Проблема может быть как в выходе из строя регулятора, так и в неисправности проводки.
Очень низкое напряжение в проводке автомобиля. Необходимо измерить напряжение и решить проблему.
Превышено допустимое количество оборотов двигателя.
Неисправность блока управления. Для решения проблемы необходимо решить проблему, но обычно при поломке блок приходится менять.

Разборка электроустройства

Если решим отремонтировать электроусилитель руля, то сначала необходимо демонтировать подрулевые переключатели. Далее от пульта управления нужно отсоединить все колодки с проводами — при необходимости для этого необходимо открутить три винта.Для этого воспользуйтесь крестообразной отверткой.
После выполнения данных действий можно демонтировать нижнюю перемычку пульта управления. Для этого нужно нажать на фиксаторы, которыми крепится блок проводов, после чего отсоединить их от блока управления системой. Только после этих действий можно будет отключить сами переключатели.
Сам кронштейн закреплен несколькими гайками, они закручены.
Необходимо аккуратно убрать всю рулевую колонку. Требуется найти винт, которым кардан крепится к узловому валу.Этот винт закручивается, при этом гайку нужно удерживать, чтобы она не проворачивалась. После демонтажа винта необходимо открыть фиксатор клеммы, затем осторожно снять промежуточный вал. Чтобы не было проблем при установке, расположение вала, а также шестерни необходимо разметить с помощью маркера. Если метки на валах не совмещены, это приведет к проблемам в системе. При снятии электроусилителя ни в коем случае нельзя повредить его.
Что касается установки, то процедура проводится в обратной последовательности (автор видео — Мурзик белый).

EUR ОШИБКА на панели приборов

Если на панели приборов появляется ошибка рулевого колеса, это может свидетельствовать о поломке системы или о ее некорректной работе. В этом случае электроэнергия может работать полноценно. Ошибка появляется на приборной панели желтого цвета. Это говорит о том, что пользоваться автомобилем можно и, но при этом необходимо будет соблюдать определенные меры безопасности.

Если устройство полностью отключено, то для управления станком придется приложить больше усилий.Чтобы выключить ЭУР, достаточно извлечь предохранитель, отвечающий за его работу. Если замечено, что система работает некорректно, лучше демонтировать предохранитель и решить проблему.

Если замечено, что световой индикатор на панели управления загорается только при включении зажигания, а после запуска мотор гаснет, не стоит переживать. При включении зажигания система диагностирует все узлы и механизмы, так что внешний вид индикатора нормальный.Но если лампа продолжает гореть даже после запуска двигателя, это указывает на проблему.

Видео «Что нужно знать о ремонте электроагрегата»

Часто отказывается работать как на новых автомобилях Лада Калина, так и на автомобилях с большим пробегом. Если проблемы возникают на панели приборов, ошибка желтого цвета в виде руля с восклицательным знаком. Он свидетельствует о сбоях в работе или выходе из строя электроусилителя руля. При этом следует учитывать, что желтый цвет говорит о том, что проблема не критична и ведется машина без помощи мощного электромобиля.В случае его выхода из строя лучше вытащить предохранитель ЭУР, который находится слева от руля.

Ремонт электроусилителя руля Калина необходимо проводить по разным причинам.

Основные причины неисправности электроусилителя руля:

Неисправности в самом электроусилителе руля. При включении зажигания ЭУР не проходит самоконтроль и отключается сам, чтобы не мешать водителю и не вызывать аварийных ситуаций на дороге.В такой ситуации Ремонт обойдется довольно дорого и при действующей гарантии использовать его лучше.
Неисправности датчика скорости, что довольно частая причина. В такой ситуации ремонт обойдется недорого и его можно будет сделать своими руками. Дело в том, что не работает ЭУР с постоянным усилием, которое прилагается к рулевой рейке. На полную мощность он работает только тогда, когда машина едет на небольшой скорости или стоит на месте. При ускорении на автомобиле электроусилитель рулевого управления снижает нагрузку на рулевую рейку, таким образом, водитель может лучше контролировать движение автомобиля.Таким образом, чем выше скорость, тем меньше работает ЭУР, помогая этому водителю. EUR считывает скорость автомобиля с помощью спидометра, который получает данные от датчика скорости. Иногда датчик ломается и выдает неверную информацию. В результате ЭУР отключается, так как ему неизвестна скорость автомобиля. После этого на приборной панели загорается ошибка EUR. В этом случае ремонт электроусилителя руля Калина осуществляется заменой датчика.

Во избежание преждевременного ремонта электрического руля Калины необходимо проводить своевременную диагностику, выявлять проблемы ее функционирования и оценивать ее работоспособность.

Снятие и установка электронного блока управления усилителем руля в Лада Калина

Для этого ремонта понадобится крестовая отвертка, на все работы уйдет не менее получаса времени, так как это необходимо.После того, как «избавились от этого», можно начинать дальше.

Сначала откручиваем три болта пластиковых накладок внизу под панелью:

После извлечения становится доступным блок управления, как показано на фото ниже:

На следующем этапе будут отключены все вилки с проводами, из трех. Должны как обычно с помощью защелок извлекать очень просто.

Теперь можно открутить два болта шуруповерта для круп, которые показаны на фото ниже:

После этого берем верх и опускаем блок управления электроприводом вниз, так как он крепится на пластине.Сходит он просто, достаточно приложить немного усилий и педалей будет чуть ли не больше, наглядно это показано ниже:

А осталось совсем немного — открутить три болта крепления блока гидроусилителя руля от пластины, на которой он установлен:

И придерживая его снизу, снимаем свободно. Для справки, на моей Калине 2011 года выпуска сделано в Корее. И слава богу, что не наша отечественная, качество корейской сборки будет лучше наших мастеров.По крайней мере, с ним электрической мощи ни разу за 2,5 года эксплуатации не было.

Электроусилитель руля — это узел, обеспечивающий более комфортное управление автомобилем.Не так давно ЭУР оснащали автомобилями отечественного производства, в частности, в этой статье мы поговорим о Ладакх Калине. В чем могут быть неисправности Eur Kalina и каковы методы устранения неполадок? Ответы на эти и другие вопросы смотрите ниже.

Причины

евро

Почему не работает электроусилитель руля на Лада Калина, он выключается и отказывается работать, по каким признакам руль с евр стучит, скручивается, подпрыгивает или пищит? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и каким причинам предшествует поломка.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и происходит отказ усилителя. Проблемы такого плана устраняются системой тщательной проверки для выявления точной неисправности.

Эффекты:

рулевое колесо клиническое
он находит
становится туго
другое

Итак, вкратце о причинах выхода из строя ЭУР:

Упал регулятор скорости или не приходит или пропадает сигнал на блоке управления. В этом случае причина может быть приготовлена как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
В электросетевом транспортном средстве Снизилось напряжение. Причины могут быть разными, начиная от половой батареи и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
Превышено допустимое количество оборотов коленчатого вала.
Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления может быть отремонтирован, нужно провести более детальную диагностику.

Диагностика

Вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

синий контакт подключается к замку зажигания, это питание 12 вольт;
контакт красно-коричневый — это кабель подключения тахометра;
серый контакт идет на регулятор скорости автомобиля;
бело-розовый провод — индикатор управления усилителем;
черно-желтый контакт — диагностическая линия;
следующий контакт пустой, провод к нему не подключен;
коричневый контакт — масса;
пусто.

Для проверки необходимо сделать следующее:

Сначала выключите зажигание.
Затем при помощи зажима нужно замкнуть контакты под цифрами 6 и 7 этой вилки, при этом саму вилку демонтировать не обязательно.
Далее следует включить зажигание.
Выполнив эти действия, индикатор поломки ЕВРО, расположенный в дашборде, будет мигать, по количеству моргосов можно определить поломку системы (автор видео — Гоша Вахромьев).

Как прошить значки индикаторов, чтобы понять, где искать причину:

один длинный сигнал и один короткий — электроинспектор;
один длинный и два коротких — нет сигнала ротора;
один длинный и три коротких — вышло из строя или отсутствует питание регулятора мощности;
одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
один длинный и семь коротких — проблемы в работе электросети — напряжение либо слишком высокое, либо очень низкое;
один длинный и восемь коротких — вышедший из строя модуль управления электроэнергией;
одна длинная и девять коротких — поломка регулятора скорости.

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неправильное напряжение 5 В

c1622 — Обрыв цепи сигнала скорости

Ремкомплект

Не может быть, альтернативный вариант брать на разборку, цена нового более 20 тыс. руб.

Демонтаж и разбор эл. питания

Как снять eours своими руками:

После снятия переключателей необходимо будет демонтировать нижнюю перекладину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отключить проводку от модуля управления. Когда эти действия будут выполнены, можно отключить разъем от переключателей.
Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
После этого рулевую рейку нужно будет плавно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. При извлечении болта крепление нужно будет открыть, после чего аккуратно демонтируют промежуточный вал.
На этом этапе рекомендуем обратить внимание на положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как его выполнение предотвратит возможные проблемы с установкой в будущем. В случае, если метки на валах не совпадают, это может вызвать неисправность в работе усилителя. При демонтаже будьте осторожны и не повредите проводку, так как это тоже приведет к неработоспособности ЭУР.
Когда узел будет демонтирован, его придется разобрать и заменить вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор видео — Мурзик белый).

Как перетянуть рулевую рейку с помощью электроусилителя?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

Для начала нужно выключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже закручены.
Сделав это, необходимо выдвинуть эту стойку вперед до тех пор, пока площадка не будет отсоединена от корпуса воздушного фильтра замка корпуса. После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблям.
На следующем этапе необходимо будет подвести руку к поручню.Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит вам предоставить ключ к регулировочной гайке.
Для выполнения регулировочных работ понадобится специальный ключ для подтягивания рейки, без него процедура регулировки не пройдет. С помощью этого ключа необходимо подвести машину к автомобилю, чтобы установить инструмент в нужное отверстие.
При регулировке соблюдайте осторожность, чтобы не тянуть за направляющую. Если его подвеска очень прочная, то при движении на поворотах рельс будет съедать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, это зависит от того, насколько сильно гайка ломается, но обычно при выполнении таких работ гайка подтягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данной задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и стука не было. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка Рэйки»

1. Сдвиньте стойку и отсоедините ее.

2. В этом месте под рейкой находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно размазать и настроить ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, процедура выполняется следующим образом:

Сначала необходимо снять пластиковый кожух, для этого открутить болты, которые фиксируются.Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину панели приборов, находящуюся под рулем.
Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпустить вниз.
Снимите еще один болт, тогда можно заняться непосредственно смазкой.
