Содержание

Органы управления, приборная панель и оборудование салона LADA 2110

2. Органы управления, приборная панель и оборудование салона

Органы управления

Спидометр

Показывает приблизительную скорость движения автомобиля (в км/ч).

Одометр

Служит для отображения суммарного пробега автомобиля (в км).

Счетчик суточного пробега

Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.

Тахометр

Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо умножить на 100 число на шкале, на которое указывает стрелка.
Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что опасно для двигателя. 1. Левый боковой дефлектор, 2. Переключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка выключателя задних противотуманных фонарей, 6. Кнопка выключателя обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20. Рычаг отпирания замка капота. Комбинация приборов:
1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса счетчика суточного пробега, 6. Дисплей одометра и счетчика суточного пробега, 7. Дисплей часов.
ВНИМАНИЕ
Не допускать такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об/мин).

Указатель температуры охлаждающей жидкости

Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
ВНИМАНИЕ
Не допускать, чтобы двигатель работал в режиме перегрева (свыше 110 °С).

Указатель уровня топлива

Блок управления между передними сиденьями:
1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель стеклоподъемника передней левой двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника задней левой двери, 6. Заглушка (резервное место для установки выключателей дополнительного оборудования), 7. Выключатель стеклоподъемника задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Выключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида. Центральная консоль:
1. Левый центральный дефлектор, 2. Рычаг управления заслонками воздухораспределителя, 3. Выключатель рециркуляции, 4. Заглушка (резервное место для установки выключателя дополнительного оборудования), 5. Блок индикации бортовой системы контроля, 6. Автомагнитола, 7. Часы, 8. Заглушка (резервное место для установки выключателя дополнительного оборудования), 9. Кнопка выключателя аварийной световой сигнализации, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор , предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.

Индикаторы указателей поворотов

При включении одного из указателей поворотов (левого или правого), соответствующий индикатор начинает мигать в комбинации приборов.

Индикатор включения аварийной сигнализации

Данный индикатор загорается одновременно с включением аварийной световой сигнализации.

Предупредительный индикатор CHECK ENGINE

Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.
ВНИМАНИЕ
Движение с горящим индикатором CHECK ENGINE запрещено.

Индикатор включения габаритного света

Данный индикатор загорается при включении наружного освещения автомобиля.

Предупредительный индикатор о недостаточном уровне тормозной жидкости

Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
ВНИМАНИЕ
При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.

Индикатор дальнего света фар

Данный индикатор загорается синим светом при включении дальнего света фар.

Индикатор системы зарядки

Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.

Индикатор включения стояночного тормоза

Индикатор загорается красным светом при активации стояночного тормоза.

Индикатор аварийного падения давления масла

Данный индикатор загорается красным светом в случае падения давления масла в двигателе.
ВНИМАНИЕ
Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.

Предупредительный индикатор недостаточного уровня моторного масла в картере двигателя

Данный индикатор загорается в случае, если уровень моторного масла в картере двигателя достиг предельно допустимого минимума.
Примечание
Перед тем как долить масло в двигатель, необходимо убедиться в отсутствии утечек.

Предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя

Данный индикатор загорается в случае, если в бачке стеклоомывателя остается менее одного литра омывающей жидкости .

Предупредительный индикатор падения уровня охлаждающей жидкости

Данный индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед тем как долить охлаждающую жидкость в систему необходимо убедиться в отсутствии утечек.

Предупредительный индикатор выхода из строя ламп сигнальных огней

Данный индикатор загорается в случае перегорания ламп стоп-сигналов, габаритных огней или указателей поворотов.

Предупредительный индикатор износа тормозных колодок

Данный индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания в случае, если толщина накладок тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки новыми.

Предупредительный сигнал о непристегнутом ремне безопасности

Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.

описание ламп и индикаторов, обозначения значков

Приборка ВАЗ 2110 практически не изменилась. Доска выводит основную информацию о состоянии бортовых систем водителю в режиме реального времени. В зависимости от комплектации, приборка старого образца имеет упрощенный дизайн, чем версии на новых автомобилях.




Отличия по комплектациям также минимальны. Машины с двигателями, где присутствует 8 клапанов или 16 идентичны. Единственная разница будет на моторах типа инжектор или карбюратор.


На самой распространенной приборке «десятки» присутствует всего 19 указателей и индикаторов. Каждый элемент ответственен за собственную часть бортового оборудования.

Спидометр и тахометр

На приведенном рисунке элементы представлены под номерами 5 и 2 соответственно. Спидометр автомобиля устроен на аналоговой схеме и работает с погрешностью 5 километров. Шкала разбита до 200 км/ч с делением в 10 единиц. На первых версиях прибор был тросовый, позднее изготовитель начал использовать электронику.

Аналогично действует и тахометр. Указатель оборотов двигателя ограничен отметкой 8000 об/мин с шагом в 500 оборотов.

Описание ламп и индикаторов

Описание индикаторов расшифровывается по номерам, отмеченным на фото:

  • 1 – стрелочный индикатор температуры охлаждающей жидкости;
  • 3-4 – контрольные лампы поворотников;
  • 6 – стрелочный указатель уровня топлива в бензобаке;
  • 7 – если индикатор горит постоянно – нужна срочная заправка;
  • 8 – если загорелся указатель – значит, включены габариты;
  • 9 – контроль состояния тормозной системы;
  • 10 – указатель работы света фар;
  • 11 – сброс суточного пробега;
  • 12 – дисплей одометра;
  • 13 — включена аварийка, работает в паре с поворотниками;
  • 14 – необходимо проверить двигатель;
  • 15 – второй дисплей, здесь выводится время и температура за бортом;
  • 16 – правильность заряда аккумулятора;
  • 17 – активирован парковочный тормоз;
  • 18 – при включении зажигания загорается, когда даешь газу исчезает;
  • 19 – стоит только на приборке, где используется карбюратор, говорит о закрытии воздушной заслонки.

Зная название каждого символа на доске, можно более комфортно эксплуатировать автомобиль.


Значки на приборной панели ВАЗ 2110: что означают

Наравне с описанием все обозначения требуют расшифровки. Знание названия индикаторов не даст полного понимания ситуации. Далее под аналогичными номерами приведена расшифровка каждого знака:

  • 3-4 – лампы обозначают включение поворотников;
  • 7 – значок бензоколонки говорит о том, что в баке осталось менее 8 литров топлива;
  • 8 – символ подтверждающий нормальную работу габаритов;
  • 9 – знак восклицания выдает неправильную работу тормозов;
  • 10 – включены габариты;
  • 13 – активирован режим аварийной остановки;
  • 14 – обнаружена критическая поломка двигателя, нужно срочное вмешательство;
  • 16 – критическое падение заряда аккумулятора;
  • 17 – лампа ручника, говорит о том, что рычаг поднят;
  • 18 – возможна протечка масла из картера двигателя;
  • 19 – символ указывает на закрытие заслонки карбюратора.

Расшифровав обозначения символов можно самостоятельно определить суть неисправности и устранить поломку.

Коды ошибок приборки

Стандартные ошибки при самодиагностике автомобиля указывают на поломку не точно. При причине простоты бортового компьютера, устройство может указать только направление, где стоит искать проблему. Расшифровка стандартных ошибок выглядит так:

  • 0 – ошибки не обнаружены – система в полном порядке;
  • 1-2 в бортовой сети превышено или слишком низкое напряжение;
  • 3 – сбои в работе поплавкового датчика в бензобаке;
  • 4/5 неисправность в цепях датчиков температуры антифриза и окружающей среды соответственно;
  • 6 – критический перегрев силовой установки, необходимо дождаться остывания антифриза;
  • 7 – недостаточно масла в картере двигателя;
  • 8 – проблема кроется в тормозной системе;
  • 9 – сел аккумулятор или деталь повреждена;
  • Е – ошибка в прошивке, нарушен пакет данных EEPROM.

При этом необходимо учитывать, что в некоторых случаях, код ошибки может быть двузначным. К примеру, если на табло высвечивается 15 – это может говорить о наличии поломок в цепях №7 и 8.

Узнав, что значит каждая ошибка, можно самостоятельно определить источник неприятности и исправить поломку.

Автор: Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Подробнее об авторе Калькулятор - помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Оставить отзыв

Распиновка разъемов приборных панелей 2110 • CHIPTUNER.RU

Подключение VDO на автомобиле «Калина»
1 Розово-белый К электроусилителю руля
2 Голубой с белым К контрольному сигнализатору аварийной сигнализации
3 Серо-голубой К датчику аварийного давления масла
4 Коричнево-голубой К выключателю стояночного тормоза
5 Желто-голубой К блоку управления иммобилизатора
6 Черный К блоку управления подушкой безопасности
7 Желтый К выключателю наружного освещения
8 Голубой К переключателю указателя поворота правому
9 Голубой с черным К переключателю указателя поворота левому
10 Бело-голубой К ЭБУ
11 . К датчику износа тормозных колодок
12 . К датчику ремней безопасности
13 Черный К блоку управления противобуксовочной системы
14 Красно-голубой Клавиша «RESET» на подрулевом переключателе
15 Розово-голубой К датчику уровня тормозной жидкости
16 Черный К ABS
17 Зеленый К выключателю дальнего света фар
18 Белый К регулятору освещения комбинации приборов
19 Коричневый Масса панели
20 Бело-красный Клемма «30»
21 Оранжевый Клемма «15»
22 Желто-красный К датчику расхода топлива
23 Оранжево-белый Клавиша МК «вперед»
24 Бело-черный Клавиша МК «назад»
25 Черно-белый Датчик наружной температуры (-)
26 Желто-зеленый Датчик наружной температуры (+)
27 Розовый Датчик уровня топлива
28 Серый Датчик скорости
29 Зелено-белый Датчик температуры ОЖ
30 Коричнево-красный Тахометр (низковольтный)
31 . Служебный. Диагностика панели.
32 Коричнево-белый Клемма «L» реле-регулятора генератора

Панель приборов ВАЗ 2110 - описание ламп и индикаторов

Обозначения ламп индикаторов на панели приборов ваз 2110 - 15.

Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.

Я и сам не знал этого когда пересел на "двенашку" после "семёрки", на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.
А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

Начнём по порядку.

1 - Температура охлаждающей жидкости, в градусах Цельсия.

2 - Тахометр, обороты двигателя.

3,4 - Поворотники.

5 - Спидометр, скорость автомобиля в км/ч.

6 - Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка - предупреждение или значок с изображением бензоколонки.

7 - Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 - Контрольная лампа включения габаритов.

9 - Низкий уровень тормозной жидкости, возможно она где-то подтекает.

10 - Включение дальнего света.

11 - Ручка подводки часов (часы/минуты - их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 - Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 - Контрольная лампа аварийной сигнализации - "аварийка".

14 - Check Engine, чаще обозначается таким значком  - это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

15 - Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 - Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.

17 - Индикатор включения стояночного тормоза.

18 - Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 - Лампочка воздушной заслонки (на карбюраторных двигателях)



Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 - 12.

- Лампочка отмеченная стрелкой - это контролька неисправности габаритов или стоп-сигналов.
- Ниже - это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.
- Сигнализатор непристёгнутого ремня - это понятно из рисунка.

С другой стороны сверху:

- Низкий уровень моторного масла
- Низкий уровень омывающей жидкости
- Повышенная температура охлаждающей жидкости

Вот такой получился обзор.
Если загорится какая то лампа и запикает сигнал, не впадайте в панику.
Обычно это мелочи.

Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

Как снять панель приборов на ВАЗ 2110 своими руками, тонкости отключения проводки

Содержание:

  1. Когда требуется разборка
  2. Разборка
  3. Провода

Разбираться в причинах, по которым вы решите разобрать панель приборов на своей «десятке», мы не будем. Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и обязательно терпения, вы без особых проблем сделаете работу в собственном гараже своими руками.

Когда требуется разборка

Есть несколько причин, из-за которых автовладельцы хотят снять приборку:

  • Она повреждена механическими ударами, в результате наездов на ямы и пр. На самом деле прочность штатной приборной панели оставляет желать лучшего, потому повреждения — не редкость для десятки;
  • На поверхности приборки образовались царапины, потертости, где-то слезла краска, наблюдаются следы износа. То есть внешность панели оставляет желать лучшего, потому для исправления ситуации ее нужно снять;
  • Стремление преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы поставить на ее место что-то более современное, оригинальное, поменять подсветку на светодиодные огни.

Чтобы внести какие-либо изменения в приборную, первоочередной задачей перед автовладельцем становится снятие старой конструкции. Сделать это самостоятельно не сложно. Четко следуйте инструкции, не нарушайте последовательность этапов, внимательно относитесь к маркировке всех элементов и особенно проводов.

Если что-то подключить неправильно и собрать панель, не проверив, вы рискуете не просто возложить на себя повторную разборку приборной панели, но также столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно следовать определенной последовательности, которая позволит грамотно и быстро без лишних рисков демонтировать узел.

Снимаем облицовку

Многие автомобилисты, будучи уверенными в собственных силах, игнорируют рекомендации, не следуют инструкциям. При этом они снимают панельку, одновременно демонтируя еще половину салона.

Предлагаемое нами пошаговое руководство позволит избежать лишних манипуляций, сэкономить время, силы и нервы.

  1. Купите специальные самоклеящиеся бумажки. Типа тех, которые наклеивают на товары в магазинах. Также вам потребуется маркер, ручка или просто карандаш. Каждый снимаемый элемент следует маркировать, чтобы потом не запутаться при обратном монтаже элементов. Записывайте последовательность на бумажке, или пусть ваш помощник это делает под вашу диктовку.
  2. Снимите передние сиденья, что существенно облегчит доступ к приборной. Сидеть вам на них будет особо некогда, а чтобы попасть к определенным крепежным элементам, кресла могут попросту мешать.
  3. По бокам располагаются саморезы, которые позволят снять тоннель. Причем первой снимается верхняя часть, и только потом нижняя. Порядок не принципиальный, можете попробовать и в обратной последовательности. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
  4. Демонтируйте кожух рулевой колонки. Так вы сможете снять сам кожух, а также рулевое колесо. Для выполнения этой задачи снимаются три самореза и четыре винта фиксации. Руль будет сидеть на шлицах достаточно прочно, потому снимать его придется с усилием. Можете покачать руль в стороны, подергать. Только берегите лицо, поскольку руль может при резком усилии вылететь с посадочного места, и полетать прямо в вас.
  5. Обязательно снимаются подрулевые переключатели.
  6. Снимите крепежи бардачка и извлеките его со своего посадочного места.
  7. После этого приступайте к монтажному блоку. Вам предстоит снять не только крышку, но и извлечь все разъемы, реле.
  8. Теперь пора разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепежные элементы не скрыты. Обязательно отвинтите крепежи гидрокорректора фар и толкните его внутрь.
  9. Теперь наступает один из самых важных моментов — снятие саморезов, на которых держится панель приборов. Они соединяют панель с кузовом вашего автомобиля. Выкручивайте саморезы и две шпильки. Отыскать их не трудно, поскольку располагаются эти шпильки под крышкой тоннеля подачи воздуха на боковые стекла.
  10. Выполнив все указанные процедуры, держать панель будет только нижний воздуховод, а также рулевой вал. После этого можно приступать к запланированным работам по ремонту или модернизации автомобиля, которые предполагали обязательное снятие приборной панели.

На этом процедуру демонтажа считать законченной нельзя, поскольку, вскрыв приборную панель, вы обнаружите под ней огромное количество проводов. А что же с ними делать?

Провода

Количество проводов поражает воображение. Казалось бы, ВАЗ 2110 — это далеко не самый современный автомобиль, который не имеет огромное количество электроники. Тем не менее, проводка там в изобилии.

Распиновка

Многие считают, что лучше всего снять всю проводку одной большой охапкой. Но это не самое лучшее решение. Сняв все провода, вам будет потом невероятно сложно разобраться, какой проводок к чему подсоединяется. Если замена проводки не предусматривается, поступите несколько иначе.

Отсоединяйте лишь те провода, которые относятся к панели приборов. Маркируйте их, обозначайте самоклеящимися ярлычками, запишите все обозначения на лист бумаги. Это позволит понять, куда какой проводок подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов — обратиться к профессионалам со станции технического обслуживания. Вы ведь запланировали ее снятие не просто так, а с целью выполнить какие-то корректировки, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Потому не обязательно самому выполнять демонтаж, чтобы в разобранном виде ехать на СТО. Поручите весь комплекс работ специалистам.

 Загрузка ...

Установка комбинации приборов от ВАЗ 2110 в ВАЗ 2109

Электронная комбинация приборов, вначале устанавливаемая на ВАЗ 2110, а затем и на Лады Самары второго поколения, часто является предметом обожания владельцев ВАЗ 2109 с низкой и высокой приборной панелью. Неудивительно, новая приборка выглядит не в пример краше старой, да и ее подсветка организована изнутри, а не снаружи, как на старых комбинациях. Плюс, новой приборке не нужен тросик спидометра, который часто отказывает или начинает досаждать издаваемым шумом. В связи с этим хорошая новость: комбинацию приборов ВАЗ 2110 можно установить на ВАЗ 2109, и в этой статье будет рассмотрено, как это можно сделать своими руками.

Комбинация приборов ВАЗ 2110 имеет каталожный номер 2110-3801010-02.

Плюсы в сравнении со штатной панелью ВАЗ 2109:

  • Спидометр и тахометр расположены в центре, что более наглядно, приборы не загораживаются ободом руля.
  • Более точные приборы.
  • Лампа критического остатка топлива не моргает при колебаниях уровня топлива в баке, а загорается под управлением электроники.
  • Есть режим самодиагностики, который активируется включением зажигания при нажатой кнопке сброса счетчика суточного пробега.

Есть и минусы:

  • Нужно допиливать козырек панели приборов, размеры комбинаций отличаются.
  • Необходимость подбирать датчик уровня топлива под соответствующее сопротивление, иначе указатель будет врать.

Так или иначе, но плюсы перевешивают.

Да, еще один момент. Понадобится установка датчика скорости, именно от него работает спидометр.

Для подключения новой комбинации приборов понадобится произвести переключение проводов в колодках X1 (белая) и X2 (красная), подключаемых к ней в соответствии со следующими таблицами:



В результате на своих местах останутся только 3 провода.

Если нет уверенности в своих силах, чтобы все вернуть на место лучше подписать первоначальное расположение каждого провода в колодке.

Нумерация контактов в колодках в соответствии со схемой:



Подключение контрольной лампы уровня тормозной жидкости нужно доработать: черный провод от этой лампы переключить от корпуса («земли») к +12В, иначе контрольная лампа не будет работать.
Если на панели есть второй ЖК дисплей для указателя внешней температуры, нужно установить сам датчик (на ВАЗ 2109 его нет), и провода от него подключить в соответствии со схемой, к контактам 1 и 2 колодки X2 (красная).

Датчик скорости вкручивается на место тросика спидометра, но разводка контактов там отличается, смотрим на цифры на самом датчике. Для верного подключения нужно использовать следующую таблицу:



Установка.

Новая комбинация немного короче штатной, поэтому требуется переделать одно ушко крепления, а именно немного нарастить его в длину. Делается это наклеиванием пластины из полистирола. Также корректируем угол наклона приборки подклейкой дополнительных пластин на поверхность крепления. Наращивать ухо крепления лучше с левой стороны, чтобы кнопка габариты/ближний свет встала на свое место без проблем. Приклеить все можно суперклеем.



Козырек.

Окно в штатном козырьке панели приборов ВАЗ 2109 не совпадает по форме и размерам с комбинацией приборов ВАЗ 2110. Поэтому при помощи эпоксидки подгоняем форму окошка под новую приборку с помощью подрезания и распорок. Затем все зашкуриваем и красим козырек.













Внешний вид доработки.



Выглядит все это конечно здорово по сравнению со штатной приборкой, особенно в темноте:

Датчик уровня топлива.

Придется подобрать датчик указателя уровня топлива, так как штатный будет подвирать.
Вот таблица сравнения параметров различных отечественных датчиков:



Наиболее точно показывает уровень датчик с маркировкой 2108-3827010-01, в начале красной зоны в баке остается литров 5 топлива, а середина шкалы указателя приходится примерно на остаток в 20 литров.

Лучше перед приобретением датчика измерить его сопротивление и взять тот, который при пустом баке имеет сопротивление до 360 Ом.

Оцените статью: Поделитесь с друзьями!

Панель ВАЗ-2110: как улучшить заводской вариант

На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

 Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг панели приборов ВАЗ 2110 следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать - это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать тут  и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

  • сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
  • необходимо отвинтить саморезы креплений накладки панели.
  • далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
  • Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.

После этого можно устанавливать новую панель в обратном порядке. Такой тюнинг ВАЗ 2110 своими руками всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов

Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества - недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.

1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным датчикам. Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.

2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.

3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.

4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсветить кнопки панели ВАЗ 2110

Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения заднего противотуманного фонаря. Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.

После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый - это контакт №6, а минусовый - №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.

Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.

Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой - любого цвета.

Чаще всего - он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.

Установка твиттеров в панель приборов ВАЗ 2110

Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны - пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.

Ремонт «приборки» ВАЗ 2110

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант - можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема - в угле панели, что отклеился, то отремонтировать ее не составит труда.

Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. Здесь можно подробно посмотреть как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов - покупка накладки.

Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как самому качественно провести шумоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.

Остатки его можно наклеить внутрь. В этой статье подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.

Ищите больше информации здесь и здесь

Замена лампочек в торпеде ВАЗ 2110 своими силами

Приборная панель автомобиля ВАЗ 2110 предназначена для отображения информации о текущем состоянии автомобиля. Изготовлен из пластика обыкновенного качества.
Наличие большого количества лампочек приводит к тому, что иногда требуется их замена. Многие водители хотят поменять цельную заводскую панель ВАЗ 2110 на более современную.
В статье предлагается узнать, как заменить лампочки приборной панели ВАЗ 2110 и как сделать ее эстетичнее.

Особенности приборной панели автомобиля ВАЗ 2110

Комбинация торпеды автомобиля ВАЗ 2110 на приборной панели в составе:

  • 1 - показывает температуру. Если стрелка этого указателя переходит в зону красной шкалы, это говорит о перегреве двигателя.
    Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.

Совет: Не запускайте двигатель в режиме перегрева. Температура жидкости более 110 ° C.

  • 2 - тахометр. Показывает примерную частоту вращения коленчатого вала двигателя.
    Чтобы получить истинное значение частоты блока, показания стрелок прибора нужно умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает с повышенной частотой, что опасно для продолжения движения автомобиля. движение.
  • 3 - спидометр. Положение стрелки указывает приблизительную скорость автомобиля в км / ч.
  • 4 - показывает уровень топлива.
  • 5 - кнопка сброса на счетчик суточного пробега.
  • 6 - Дисплей для счетчика суточного пробега и одометра.
  • 7 - Дисплей для указания времени.

На фото установка лампочек на панель:

  • Позиция 1 - Применить к подсветке приборов стрелки и шкалы.
  • Позиции 2 самые маленькие по размеру применяются желтые индикаторы и красная сигнализация. Такие лампочки устанавливаются без резиновых колпачков.Светофильтры нужных цветов уже встроены в приборку.
  • Позиция 3 - имеет средний размер, применяется для индикации низкого уровня бензина, в момент, когда стрелка равна нулю. Пугается очень редко.

Вся комбинация устройств фиксируется двумя винтами в соответствующем гнезде. Его соединения выполняются методом печатной установки на плату с использованием фольги Ghetinaax. Доска хорошо крепится из-за корпуса.
Спидометр оснащен двумя измерителями пройденного пути: один конечный, другой «дневной». Соответствующая кнопка, читающая последнее, легко сбрасывается.

Совет: показания сбрасывать можно только с авто.

Последние модели ВАЗ 2110 оснащены электронной панелью приборов. Он содержит все компоненты и контрольные индикаторы, значки и лампы.

Как заменить лампу подсветки на панели приборов

Итак:

  • Рулевое колесо опущено в нижнее положение.
  • Откручены два верхних винта, декоративная накладка вытащена.
  • Отвинчиваются три шпильки для крепления панели приборов.

Совет: Трос спидометра мешает выдергивать приборку. Чтобы отключить его, он сначала отделяется от коробки, задерживается в направлении стопорного кольца и сжимает кабельный чип, который затем вталкивается в кабину. Часть приборки вытаскивает, а тросик со спидометра комфортно раздражает.

  • Кабель остается на месте, приборка вытащена, все электрические разъемы отключены.
  • Патрон поворачивается против движения по часовой стрелке и снимается вместе с лампой. Луковицы икокол.
  • После изготовления в щитке приборов ВАЗ 2110 сборка узла производится в обратной последовательности.

Как заменить лампочки в центральной консоли

При управлении автомобилем возможно отпускание ламп, расположенных на центральной консоли автомобиля ВАЗ 2110. При этом замена лампочек на панели приборов ВАЗ 2110 полностью осуществляется своими руками.Цена работы небольшая.
Для этого вам понадобится:

  • Отвертка плоская.
  • Отвертка крестообразная.
  • Новая лампочка.

Инструкция по ведению работ:

  • Отсоединены «минусовые» клеммы от АКБ и от привода в зону КП спидометра.
  • Вытянут выключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой.
    Разъем от переключателя отсоединяется и вставляется в накладку приборной панели.
  • Замена лампочки панели приборов ВАЗ 2110 на ее подсветку производится отверткой-отверткой, которую затем снимают с переключателя. Лампу вытаскивают из патрона и меняют на новую.
  • Легко использовать выключатель аварийной сигнализации с плоской отверткой, который затем вытаскивается. Разъем отсоединяется от переключателя и вставляется внутрь облицовки панели.
  • Откручены две самонажимные крестообразные отвертки, которые фиксируют обеденную консоль приборной панели и снимается накладка.Вытащите из гнезда ТЭН и пепельницу.
  • Автомагнетола вытаскивает из гнезда. Обновленная отвертка Пружина скобы крепления панели к накладке, а щит растягивается на себя.
    Два пластиковых уса от нижней фиксации щитка к панели приборов освобождаются отверткой. Поднят щиток, прижата третья скоба крепления пружины.

  • Отсоединить разъемы для подключения прикуривателя (см.), Подсветку для него, лампы для выключателя.Панель приборной панели снимается.
  • Замена лампы накаливания панели приборов ВАЗ 2110 для освещения аварийного выключателя с внутренней стороны панели приборов производится после ее вытаскивания с патроном. Для этого их переворачивают в держателе.
  • Боеприпас патронного патрона сжат, элемент вынут из прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается, свет снимается с накладки на приборную панель и при необходимости заменяется.
  • Выкручиваем крестообразной отверткой два винта, фиксирующие комбинации инструментов на панели. Сбоку отводится комбинация инструментов.
    Отвинтить гайку троса накидной гайки датчика скорости спидометра. Трос отключается от спидометра, затем снимается и выводится через отверстие в раздаточной панели.
  • Разъединители отключены, комбинация приборов снята. Для замены ламп панели приборов ВАЗ 2110 патрон необходимо развернуть против движения по часовой стрелке, а комбинацию приборов снять с прибора.
    Поставлены новые лампы. Сборка и установка комбинации производится в обратной последовательности.
  • Аккумулятор подключается.
  • Проверяется работа лампочек на панели приборов.

Как заменить лампочки в кнопках

Итак:

  • Для замены лампочки освещения снимается панель дефлектора, после чего из нее вытаскивается тревожная кнопка.
  • Дефлекторов отправлено по возможности.
  • Слева и справа под ними крепеж. С помощью шлицевой отвертки они задерживаются, и панель достается сама.
  • Тревожная кнопка вытащена.
  • Сбоку - патрон с фонарем. Его пинцет нужно проверить против движения по часовой стрелке и вытащить.
  • Контакты на лампочках вокруг картриджа по бокам загнуты. Размер лампочек такой же, как у спичечного коробка.
  • Для того, чтобы заменить лампы в панели приборов ВАЗ 2110 противотуманных фар, вам понадобится панель с кнопкой, аккуратно надавите отверткой и натяните на себя.
  • Остальные операции производятся аналогично тем же действиям, что и замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняет лампочку электрофары фары:

  • Поднимается отверткой и вытаскивает колесо.
  • Небольшой отверткой патрон поворачивается вместе с лампой и вытаскивается.
  • Лампочка меняется.

Подробно, как заменяются лампы, хорошо видно на видео щиток приборов ВАЗ 2110.

Датчик коленвала ВАЗ-2110: диагностика, замена и особенности

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживается частота вращения двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Ряд датчиков посылает сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания.Но если произойдет поломка, двигатель перестанет работать в штатном режиме - пропадет искра, топливо не будет подаваться в камеры сгорания. И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

Принцип работы датчика коленвала

С датчика, установленного напротив шкива коленчатого вала, поступает сигнал на электронный блок управления. Но есть одна особенность - на шкиве 58 зубьев. И есть небольшой зазор - он равен расстоянию между двумя зубцами.Именно с этим зазором датчик распознает положение.

Это выглядит так:

  1. При вращении коленчатого вала датчик считывает количество зубцов - должно быть ровно 58 импульсов с равным зазором между соседними.
  2. Все эти данные передаются по кабелю датчика коленвала ВАЗ-2110 на электронный блок управления.
  3. Затем датчик входит в зазор без зубцов на шкиве, и компьютер контролирует это состояние.
  4. С помощью щели без зубцов считывается количество оборотов мотора.
  5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный микроконтроллер понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите то же, что и раньше. В противном случае работа мотора может быть нарушена или он вообще не будет работать.

Как определить ущерб?

Для проверки работы прибора понадобится только отвертка и мультиметр.

К основным признакам отказа ДПКВ относятся:

  1. Нестабильная работа двигателя на холостом ходу, полная остановка.
  2. Пониженная мощность и тяга.
  3. Число оборотов коленвала постоянно скачет.
  4. Возможно появление детонации - слышны выстрелы во впускном и выпускном коллекторах.
  5. Запуск двигателя затруднен или невозможен.
  6. Проверка двигателя, фары на приборке.

Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик расположен на приводной стороне генератора напротив шкива коленчатого вала. Вы можете найти его, посмотрев на заднюю часть мотора, на масляный насос. Перед тем, как снимать устройство, сделайте ярлыки - это позволит вам установить новый в правильное положение. Следовательно, после ремонта двигатель не будет выходить из строя.

Для демонтажа понадобится ключ на 10. Порядок работы следующий:

  1. Отсоедините разъем с проводами, которые соединяли устройство с системой управления двигателем.
  2. Сделав метки, отверните гайку из корпуса датчика.
  3. Снимите устройство для проверки или замены.

Но, возможно, датчик исправен, так что вам нужно будет его проверить. Перед снятием ДПК измерьте расстояние от его края до шкива - оно должно быть в пределах 0,6–1,5 мм. Если значение больше максимального, отрегулируйте и попробуйте запустить двигатель.

Омметр диагностика

Самое первое, что вы можете сделать, это измерить сопротивление обмотки датчика.По принятым производителем нормам нормальным является значение 550-750 Ом. Вполне допустимо, если 50-100 Ом будут отличаться от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко - гораздо чаще на его активной части скапливаются грязь и пыль, либо корпус подвергается механическим воздействиям. Старайтесь чаще чистить прибор и не подвергать его ударам.

Функции замены

Теперь вы знаете, как проверить датчик коленвала ВАЗ-2110, и если он сломан, нужно произвести замену.

Обратите внимание на несколько нюансов, которые необходимо учитывать:

  1. Старайтесь приобретать качественные товары, рекомендованные производителем.
  2. Обязательно сделайте бирки для легкой замены устройства.
  3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в пределах допустимого.
  4. Момент затяжки для резьбовых соединений - 8-12 Н * м.
  5. Перед установкой нового датчика измерьте сопротивление.

Своевременная очистка активной поверхности устройства обеспечит его нормальную работу на долгий срок. Только нельзя использовать грубые методы - используйте мягкую ткань или старую зубную щетку (наиболее подходящий инструмент для такой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество проникающей смазки, например WD-40. После протереть ДПК насухо и попробовать завести двигатель.

Основные обозначения значков на панели приборов ВАЗ.Органы управления ВАЗ 2110 Форсунки Панель Описание

Все органы управления бортовыми приборами Автомобиль, представители семейства ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация устройств крепится в соответствующем гнезде приборной панели с помощью двух винтов.Дренажная панель приборной панели ВАЗ 2110 выполнена методом печати на плате с использованием фольги Ghetinaax. Плата надежно закреплена на задней части корпуса. На спидометре есть два метра, которые показывают пройденный путь: первый - последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда машина находится в стоячем состоянии. Для некоторых автомобилей модели Row ВАЗ 2110 может быть установлен комплект, содержащий все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 - легковой переднеприводный агрегат, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации по бездорожью, «оборудованный» твердым покрытием. Кузов машины - цельнометаллический, четырехдверный, несущий, тип - седан. Для перевозки длинных и крупногабаритных сидений, которые находятся в задней части салона, можно складывать.

Таким образом, объем багажника увеличивается. Двигатели - карбюраторные или с разными системами впрыска топлива - состоят из четырех цилиндров.Объем - 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными вазами благодаря переднеприводной компоновке.

Особенно это заметно на небезопасной скользкой дороге или при прохождении сложных поворотов. Автомобиль, сиденья с электрообогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезная каталитическая конверсия газа, «отработанная» в системе выпуска, а также электроприбор с внешними зеркалами, обеспечивающими обзор сзади.

Также можно защитить машину, подушку безопасности, добавить кондиционер, антиблокировочную систему тормозов, дать освещение через люк на крыше.

Блок индикации автомобильной системы управления Модели 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковой сигнализацией, а также десять светодиодных сигнализаций, информирующих водителя о следующих состояниях:

  • сбой уровня масла;
  • недостаточность охлаждающей жидкости;
  • подметание промывочной жидкости;
  • Возможная неисправность ламп внешнего освещения;
  • Состояние, когда ремни безопасности не пристегнуты;
  • износ тормозных колодок, которые оснащены передними тормозами;
  • по четыре вывески на каждую дверь.

Деталь блок-схемы индикации автомобильной системы. Ниже приведено управление ВАЗ 2110.

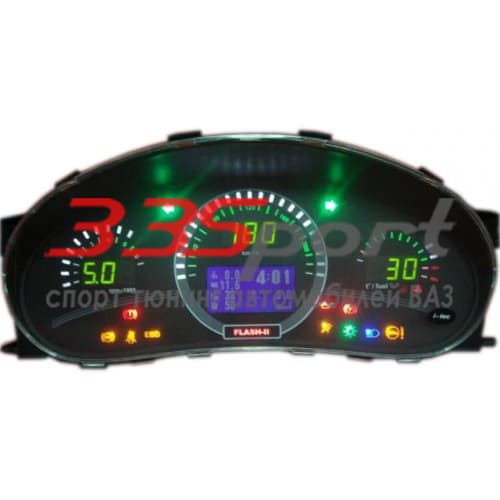

Тюнинг панельных приборов ВАЗ 2110

Скучная и беспрецедентная заводская панель приборов ВАЗ 2110 быстро надоедает, и покупать альтернативу, оснащенную компьютером, не хочется, много выкладывать Деньги. Процесс доработки «панно» - популярная тема. Один из самых простых вариантов - купить специальную вагонку. Сегодня найти не составит труда.

Для его установки необходимо снять всю панель приборов. Далее следует аккуратно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно убедиться, что ничего не мешает движению транспорта и не отвлекает водителя, в противном случае все равно придется все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

Также сегодня совсем не проблема сделать панель приборов своими руками.Нужно только иметь необходимый материал и «машину» желания. Самый простой вариант - произвести тюнинг «приборки» в несколько этапов. Сначала, конечно, необходимо его удалить. Лампы накаливания следует менять местами на светодиоды. Его следует устанавливать в такие же картриджи. Есть несколько способов изменить ее цвет:

Изменить цвет одного. Если с помощью ножа очистить одномерный счетчик от клея, перевернуть и поставить обратно, то подсветка циферблата станет с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Меняем цвет при помощи светодиодной ленты. Для начала необходимо соскрести слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Вам нужно подключить его напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение освещенности. Изменение семи разных цветов произошло благодаря использованию управляющей автомобильной электроники.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

  • от клеммы «минус» аккумуляторной батареи необходимо отсоединить провод;
  • ,
  • пополнить винты и снять щиток;
  • снимите крепежные винты, которыми комбинация прибора крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из розетки;
  • следует отсоединить от «приборки» колодку проводов.

Установка должна производиться в порядке, строго обратном процессу снятия. Для разборки крепежные винты следует заменить и отсоединить от корпуса приборной комбинированной маски со стеклом. Вам нужно открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

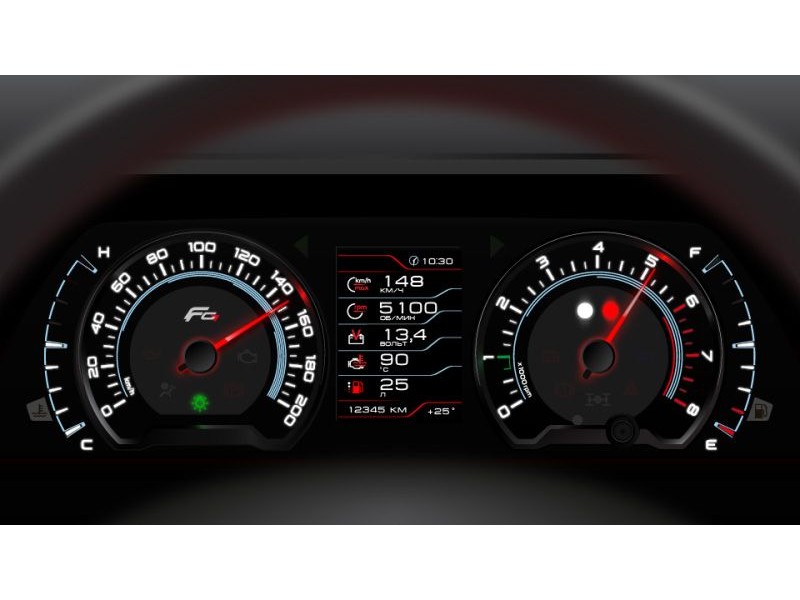

Есть еще и современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немножко надоедает, приходит покупать и устанавливать более новую европанель, которая выглядит очень изысканно и красиво. Многие согласятся, что тогда машина станет намного солиднее.

Единственный минус - такой нюанс: чтобы снять старую панель приборов, необходимо снять накладки. В результате на этапе сборки лучше заменить лампочки, которые в разы лучше (Philips, OSRAM и другие). Это поможет надолго забыть об их замене. Вы обязательно найдете более полезную информацию, читая другие наши статьи.

В любом автомобиле приборная панель позволяет отслеживать состояние основных узлов автомобиля и отечественной «десятки» в данном случае - без исключений.Какая машина ВАЗ 2110, как снять и установить панель управления? Ниже вы найдете ответы на эти вопросы.

[Скрыть]

Обозначения индикации

Каждый владелец ВАЗ 21102 знает, что при включении зажигания на панели приборов загораются значки той или иной техники. При запуске мотора почти все эти символы на щитке приборов исчезают. Если один из символов продолжает гореть или мигать, нужно обратить внимание на диагностику устройства. По ошибке или по незнанию многие автомобилисты не обращают внимания на горящие или мигающие индикаторы. Предлагаем вам ознакомиться с назначением элементов схемы комбинации приборов, чтобы при необходимости вы всегда могли произвести диагностику оборудования.

Верхняя часть

В ВАЗ 2110 схема панели разделена на две части - верхнюю и нижнюю.

Сначала рассмотрим описание и обозначение верхней части панели приборов, читаем слева направо:

  1. Самый крайний датчик со шкалой и стрелкой.Это регулятор температуры охлаждающей жидкости. Если стрелка переместилась над красной линией, это свидетельствует о перегреве двигателя.
  2. Следующий датчик на панели ВАЗ 2110 - тахометр, показывающий количество оборотов мотора.
  3. Посередине две стрелки - влево и вправо - это поворотники, которые загораются при включении поворотов.
  4. Тиддер ВАЗ 2110, как и в любом другом автомобиле, включает в себя основное устройство, которое знает каждый автолюбитель. Речь идет о спидометре, расположенном больше с правой стороны, предназначенном для демонстрации скорости машины.
  5. Справа находится еще один стрелочный датчик - это указатель уровня топлива в бензобаке. В зависимости от комплектации автомобиля вместо желтой лампы может быть нарисована красная колонка заправки. Если он загорается, это говорит о нехватке бензина в баке. При нормально работающем датчике уровня топлива лампочка показывает, что в бензобаке осталось семь литров бензина (автор видео - светодиодный тюнинг Rayled).

Нижняя часть

Комбинация приборов ВАЗ 2110 также включена в индикаторы, расположенные внизу платы.Если электрические диоды не горят, это говорит о том, что автомобиль работает в штатном режиме. Но если хотя бы один из индикаторов начинает горечь или мигать, это говорит о возможной неисправности оборудования или механизма. Как правило, появление такой лампы говорит о необходимости ремонта узлов.

Итак, по каким характеристикам бывают приборы, рассмотрим описание слева направо:

  1. Лампочка, расположенная слева внизу, сообщает о работе воздушной заслонки. Таким показателем оснащаются только автомобили с карбюраторным двигателем.
  2. Светодиод в виде угля. При подключении и повороте ключа зажигания всегда будет гореть диод. Если лампа загорелась при работающем двигателе, это свидетельствует о слишком низком давлении моторной жидкости в системе. Иногда это может быть связано с утечкой расходных материалов. Перед тем как продолжить, проблему желательно устранить или довести до ближайшей сотни.
  3. Обозначение с буквой P внутри. Это примета ручных тормозов, горит только при включении рычага.
  4. Следующий символ обозначает поломки, связанные с работой аккумулятора или генератора. Это может быть недостаточный заряд аккумулятора, проблемы с проводкой (либо замыкание), либо ослабление или размыкание ремня генератора. Во всяком случае, проблему тоже нужно решать.
  5. Лампа Check Engine - самый неприятный вариант для автолюбителя. При включенном двигателе этот символ говорит о поломке в рабочем силовом агрегате. По мнению специалистов, при появлении этого значка лучше всего остановить машину, заглушить мотор и провести диагностику агрегатов и узлов автомобиля.
  6. Описанный символ содержит красный треугольник. Эта лампа загорается при срабатывании световой сигнализации или «аварийной ситуации».
  7. Пиктограмма фары указывает на работу ламп дальнего действия - загорается для того, чтобы оповестить водителя о работе оптики. Если вы путешествуете на другой машине, пока едете на вас, эту лампу желательно отключить.
  8. Следующий знак в красном кружке сигнализирует автомобилисту о том, что в системе недостаточный уровень тормозной жидкости. Есть вероятность, что в системе образовалась утечка.Движение с минимальным уровнем тормозной жидкости очень опасно, поэтому такую ​​неисправность необходимо устранять как можно скорее.
  9. Если на приборной панели горит символ скользящего света, это указывает на работу общего освещения.
  10. Помимо прочего, щит управления также оснащен указателем времени, а также клавишей для настройки этого параметра. Он содержит дисплей, на котором отображается пробег автомобиля - как общий, так и дневной. Если у вас «дюжина» с новым образцом панели управления, то этот экран может быть узким.

ВАЗ 2110 тоже загорается с включенными энабаритами.

Дополнительная панель


Дополнительная панель находится на торпеде, посередине центральной консоли:

  1. Масленка. Если этот индикатор горит, водителю необходимо проверить уровень моторной жидкости.
  2. Значок стеклоочистителя. Его внешний вид говорит об отсутствии жидкости для омывателя лобового стекла.
  3. Еще один показатель, указывающий на слишком высокую температуру охлаждающей жидкости, что может говорить о перегреве мотора.
  4. Значок подчеркнутой лампы со стрелкой. Если этот символ горит, это говорит о неработающих габаритных огнях или стоп-сигналах.
  5. Колесо с тормозными колодками. Когда эта лампа начинает гореть, скорее всего, бортовой компьютер сообщает об износе тормозных колодок. Соответственно, драйвер нужно диагностировать и при необходимости заменить.
  6. Последний значок человека с ремнем безопасности - ЭБУ сообщает о необходимости пристегнуть ремень.

Инструкция по снятию и доработке

Если при движении появляются индикаторы, это не всегда свидетельствует о неисправности в работе узлов.Возможно, проблема просто в неработоспособности датчика, отвечающего за работу агрегата. Или проблема может быть в обрыве проводки или плохих контактах разъема. Поэтому паниковать не нужно. Ниже в видео показан результат настройки тестовой панели «Десятки». Автор видео - ПРОВАЗ-2110 - планировал произвести тюнинг так, чтобы цвет спидометра и других датчиков был белым, но не учел, что пластик на приборке изначально был желтым.Соответственно, окончательный результат автору не понравился.

Часто автолюбители решают улучшить внешний вид салона авто. Для этого можно просто снять облицовку панели и просто снять обычные лампы. Установив вместо них светодиоды. Такой пульт управления позволит яркость индикаторов. При необходимости можно установить более современный Европантель, который преобразит салон «десятки». Если вы хотите произвести настройку просто пульта управления, вы можете установить на него новую накладку.

Для этого потребуется:

  1. Сначала задержите бортовую сеть автомобиля. Для этого отсоедините минусовой провод от аккумуляторной батареи.
  2. Далее разобрал, для этого закручены все необходимые болты.
  3. Следующим этапом будет снятие крепления панели управления к накладке. Сделав это, можно вынуть саму панель управления из гнезда. После этих действий можно демонтировать стеклянную маску.
  4. Потом отключаются все блоки, которые заполняют до щита.
  5. Теперь на 2110 установлена ​​новая крышка. Если нужно, вместо обычных лампочек установите светодиоды. Дальнейшая сборка производится в обратной последовательности.

При работе с электриком всегда следует соблюдать осторожность. Если при снятии или установке панели приборов повредить хотя бы один провод, это может привести к печальным последствиям, вплоть до неработающих устройств на щите. Например, часто владельцы «десятки» сталкиваются с проблемой необорудования спидометра, что обычно связано с проводкой. Поэтому всегда работая с приборной панелью, будьте осторожны. К тому же после разбора панели приборов, а точнее удаления стрелок, есть шанс показать искаженные показания.

Если на ВАЗ 2110 не работает панель приборов, необходимо разобраться с причиной неисправности. Она может быть серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда достаточно заменить предохранитель или закрепить провод массы.

Характеристики типов панелей

Щиток, расположенный перед драйвером и содержащий набор контрольных ламп, называется панелью.

Имеет другое название - торпеда и состоит из следующих компонентов:

  1. Узел, фиксирующий скорость спидометра автомобиля.
  2. Устройство, ведущее учет числа оборотов - тахометр.
  3. Два индикатора: температуры охлаждающей жидкости и уровня топлива.
  4. Индикаторы разного цвета.
  5. Шесть отдельных ламп, отвечающих за подсветку.
  6. Ряд резервных гнезд, в которых можно включить лампы.
  7. Один блок красного цвета. На электрической схеме обозначен X.
  8. Еще один белый блок, имеющий обозначение x
  9. .

На ВАЗ 2110 есть 2 вида приборных панелей: старый образец и Европантел.

Различия между ними следующие:

  • старые щиты имеют симметричное расположение инструментов;
  • в евро датчики показаний топлива и величины нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей Панель управления

Когда на ВАЗ 2110 не работает панель приборов, то это может быть в ее полном выходе из строя или проблеме отдельных индикаторов.В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина - выход плавкого элемента.

Проблемы с предохранителем

Неисправность в работе приборной панели заключается в том, что перегорел амперный предохранитель. Он занимает 15 место по монтажному блоку и имеет метку F6. Если это произошло, необходимо искать причину выхода из строя. Простая замена Element на новую проблему не решает. Можно с уверенностью сказать, что он тоже сразу переборщил.Причина - короткое замыкание в цепи. Надо заниматься поиском и устранением.

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. Через несколько секунд они покажут то максимальное, а затем минимальное значение. Значит нужно проверить контакт с массой. Это касается топливного тахометра и указателя. Крепление массового провода соединяет щиток приборки с перегородкой, отделяющей моторный отсек от пространства кабины.Найти это место удалено по радио.

В случае установки сигнализации такие крепления переносятся на обшивку кабины, на место, где находится левая нога водителя. При покупке автомобиля эта информация сообщается водителю.

Иногда стрелки начинают прыгать после установки магнитолы. Происходит это из-за того, что провод приборки оказался ненадежным. Во время движения машины теряется контакт. Чтобы исключить такую ​​поломку, просто необходимо ее обезопасить.После этого стрелки выдадут правильную информацию и перестанут прыгать.

Неисправность прикуривателя

Бывает, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его используют для подключения разных устройств большей мощности. Есть зарядка телефонов, включение планшетов или другой техники. Значительное потребление текущего количества. В результате перегорает предохранитель F6.

В случае исправного предохранителя его следует искать по другой причине.Для этого откручиваем крепление щита, вытаскиваем. Провод, ведущий к нему, остается на месте. Напряжение проверяется на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна быть 12 вольт. Проверяется провод, ведущий к массе, который находится на колодке Х1. Его цвет белый.

Проблемы со спидометром

Если на ВАЗ 2110 не работает панель приборов, это может быть связано с поломкой спидометра.

Выражается в следующих проявлениях:

  • стрелка полностью закреплена;
  • дрожание стрелки с последующей остановкой;
  • Работа спидометра проходит только до полного прогрева двигателя.

На ВАЗ 2110 с форсунками, размещен электронный спидометр. Если устройство выходит из строя, то его необходимо заменить.

Однако причина более вероятна:

  1. Сигнал спидометра идет от датчика. Возможная причина его отсутствия - загрязнение устройства. Затем его снимают, промывают и сушат.
  2. Нет хорошего контакта. Проводка видна повсюду.
  3. При выходе из строя самого датчика его заменяют.

Порядок диагностики и устранения неисправностей

При неработающем щитке приборов на ВАЗ 2110 следует, на первом этапе, провести диагностику.

Это выглядит следующим образом:

  • все лампы осмотрены и выведены из строя заменены на новые элементы;
  • прибором-мультиметром проверяется вся проводка на наличие обрывов и плохих контактов;
  • при обнаружении окисленных участков их зачищают;
  • заменены все предохранители и перегонные детали на новые;
  • Все существующие устройства протестированы.

Проверка указателей уровня топлива и температуры

Для проверки правильности показаний уровня топлива и температуры необходимо выполнить следующие действия:

  1. Зажигание включается.
  2. Плюс клемма устройства с массой подключается отдельным отрезком провода. Если стрелка приходит в движение, следует осмотреть проводку на участке датчика индикатора.
  3. Если индикатор температуры фиксирует перегрев, он отключается от датчика. Падающие стрелки указывают на необходимость замены датчика. Если копать устройство продолжают, значит неисправна проводка или сам индикатор.
  4. Для проверки устройство снимается. Его положительный вывод подключается к плюсу аккумулятора, а отрицательный - к минусу.Стрелка должна показывать ноль. При любом своем отклонении индикатор требует замены.

Следует знать, что процесс тестирования проводится на специально оборудованном стенде. Затем идет сравнение результатов со стандартом. Затем осмотрите гусеницы. В случае обрывов контакт восстанавливается припоем. Если такой процесс невозможен, прибор заменяют.

Меры предосторожности при работе

При выполнении работ необходимо соблюдать следующие рекомендации:

  • при срабатывании предохранителя выключается зажигание;
  • точность при проверке, чтобы провода не возникали; №
  • , если осуществляется пайка, применяется паяльник малой мощности с тонким наконечником;
  • При работе с разъемами прилагаются большие усилия.




















квалифицированные мастера.

Сопровождается предварительной подготовкой:

  • отключает питание от аккумулятора;
  • снят руль и облицовочная часть колонки;
  • Иногда снимают сиденья.

Демонтаж старой панели

Инструкции по демонтажу:

  1. Демонтируются щиты, расположенные у ног сидящих перед людьми.
  2. Из-под ручного тормоза снимается криволинейный колпачок;
  3. Снимается крышка окна и вынимается разъем прикуривателя.
  4. С рычага коробки передач снимается крышка. Снимаются воздуховоды, идущие на задних сиденьях.
  5. Снять пластиковые вкладыши багажников крыши.Магнитол вытаскивают.
  6. Заглушки снимаются с верхней части панели. Закрученные гайки скручены.
  7. Затем отворачиваем болты размещенные по контуру нижнего края, а также у ног водителя и пассажира;
  8. Демонтирован монтажный блок и снята пластиковая крышка.

Установка новой панели образца

Обе панели имеют разные размеры, поэтому установка ведется 3-мя способами:

  • новая комбинация приборов подгоняется под существующие размеры панели;
  • пошла полная замена панелей на новый образец;
  • Монтаж евроблейдинга.

Последний метод применяется редко. Это связано с тем, что при установке требуется совмещение проводки. Работы ведутся на панели, снятой с автомобиля.

Если не работает панель на ВАЗ 2110, необходимо проверить состояние каждого индикатора. Убедитесь в надежности предохранительных элементов. Далее идем проверять датчики. При обнаружении поломки есть возможность ее устранить. Если ремонт узла невозможен, его заменяют.

Ситуации, когда не работает приборная панель на ВАЗ 2110, вовсе не редкость для изделия отечественной автоматики. Любая машина не безгрешна, ведь владельцам машин не остается ничего другого, кроме как решать возникающие разовые проблемы.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает:

  • Тахометр;
  • Пидометр
  • ;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек панели приборов;
  • Резервный слот для контрольной лампы;
  • Пара колодок для подключения проводов.

Мы обязательно добавим, что красный блок в электрической цепи обозначен как x2, а белый световой башмак обозначен как x1. Поэтому перепутать не получится. Если помните, конечно.

Что касается панели приборов, то у модели ВАЗ 2110 используется два типа. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

  1. В старом щите устройства расположены симметрично.
  2. Для приборной панели нового образца место со смещением в правой части двух указателей - это температура охлаждающей жидкости и уровень топлива в баке.

Перед тем, как приступить к самостоятельному решению проблемы, рекомендуется ознакомиться с распиновкой панели приборов № и ВАЗ 2110. Иными словами, следует понимать, где какие выводы проводки, для чего она предназначена, какие предохранители имеются в наличии и так далее.

Все это легко выяснить, воспользовавшись данными из мануала. Имея под рукой такую ​​наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и специальных знаний в области электроники исправить характерные неисправности приборной панели.

Проблемы и их устранение

Существует несколько общих проблем, характерных для модели приборной панели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверить контакты, состояние проводки, отвечающей за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, поэтому не всегда удается решить вопрос за пару минут.
  2. Самая серьезная поломка для панели приборов - это полный выход из строя узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Чтобы устранить проблему, сначала проверьте предохранитель 15, который обозначен F6. Вы найдете его на монтажном блоке. Если этот элемент засорился, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное закрытие электросети.
  3. Стрелки прыгают вниз и вверх.Также распространенное явление, вызывающее в большинстве случаев плохой массовый контакт:
    1. Этот массивный провод идет от приборной панели к перегородке, разделяющей салон и пространство подкастов. Чтобы добраться до него, снимите рацию с места посадки. Проверить качество его крепления;
    2. Не редко при установке сигнализации массовый провод выводят в другое место для более удобного доступа. Потому что если у вас есть сигнализация, но нет проводов под магнитом, то ищите ее за салоном кабины возле левой ноги водителя;
    3. Масса провода можно испортить при установке новой аудиосистемы.Когда подключают минус, массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально. Из-за вибраций, ударов по неровностям и ямкам крепление ослабевает, контакт пропадает. Отсюда нерабочая панель. Не поленитесь качественно обмотать массовую проволоку, так как зачастую это плохое крепление из-за неудобства этого мероприятия.
  4. Проблема с приборным щитком. Чтобы проверить, все ли с ней хорошо, максимально убрать с места посадки, но проводку на колодках не отсоединять.Проверил белый провод (х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы прибор должен выдавать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
  5. Сигарета. Нередко приборная панель на ВАЗ 2110 выходит из строя из-за прикуривателя. Вы, наверное, не исключение среди водителей, которые через этот разъем подключают всевозможные дополнительные устройства, устройства.Очень многие заряжают телефон, подключают планшеты, видеомагнитофоны и прочую технику. Потребляя большое количество тока, устройства выводят прикуриватель, либо смело вызывают предохранитель F19. Из-за этого отключается или некорректно работает панель приборов. Если предохранитель исправен, просто отсоедините блок прикуривателя. Если такие события не дали результата, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно.Особенно если речь идет о такой машине, как ВАЗ 2110.

Но есть важное но. Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, настоятельно рекомендуем вам не рекомендовать. В этом случае обращайтесь на СТО, договаривайтесь только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Самосовершенствование . Возможно, скоро вас отправят на более дорогую, современную машину.Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 - отличный тренажер, позволяющий отремонтировать своими руками, разобраться в машине, постичь все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости ремонтировать свой автомобиль.

На ВАЗ 2110 не работает панель приборов? Для ремонта понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «Десятки» используется для отображения статуса автомобиля, показывает количество топлива, скорость, а также сообщает владельцу ВАЗ 2110 о проблемах узлов.Но не для всех автомобилистов панель - открытая книга, особенно для начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также порядок ремонта.

Показатели

Панель приборов

В момент зажигания на панели приборов горят все лампочки, после запуска мотора большинство индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже мигать.Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 неисправен, требуется диагностика для определения поломки.

Мы знаем, что «дюжина» - это старый или новый образец. В обоих вариантах обозначения остаются идентичными, разница лишь в расположении фонарей и их схеме.

Внизу панелей приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть при работе двигателя, значит, вам необходимо отремонтировать.

Идем слева направо:

  1. Крайняя левая лампочка на панели приборов относится к воздушной заслонке - индикатор присутствует в моделях с карбюраторным мотором;
  2. Масленка икона. Если индикатор горит или мигает, значит силовая установка упала компрессия масла, насос неисправен;
  3. Буква "П" внутри круга. Приборная панель сообщает, что вы забыли выключить стояночный тормоз;
  4. Лампочка, сообщающая о неисправности аккумулятора или генератора.Удалось порвать ремень генератора, возник обрыв, зарядился;
  5. При работе "Далеко" на панели загорается значок фары;
  6. Значок лампочки - индикатор показывает включенные габариты;
  7. Индикатор «Проверка двигателя» Если горит, необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты. Лучшее решение перестанет двигаться;
  8. Непосредственно над признаком неисправного двигателя находится сигнальная лампа.

На передней части помимо указанных индикаторов находится дисплей, отображающий пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца есть дополнительная панель, на ней есть полезные индикаторы. Мигающий значок, на котором изображен человек с ремнем, сообщает о том, что стоит посрамить - это касается как водителя, так и его товарищей.Во время движения значка колеса есть вероятность износа колодок, требуется ремонт.

  • Лампочка с маслом - загорается при падении уровня масла ниже нормы - следует как можно скорее проверить уровень.
  • Омыватель стекла - он сообщает нам, что промывочная жидкость почти закончилась.
  • Градусник выше емкости - указывает на повышенную температуру охлаждающей жидкости.
  • Значок перечеркнутой стрелки - общий или стоп-сигнал не работает.

Схема приборной панели

На рисунке выше представлена ​​схема соединений комбинации устройства. То есть по этой схеме вы можете определить место подключения на панели индикатора неисправности. Он вам понадобится, если придется менять из-за неисправности, например, контрольную лампу АКБ. Но кроме схемы подключения вам понадобится еще и схема распиновки, которая описана ниже.

Плотовка

Если вы хотите произвести ремонт или другие операции на панели приборов, то вам потребуется распиновка ВАЗ 2110.Если это не так, вам придется отследить каждый провод от индикатора, кнопок до прибора. Схема позволяет определить, какое из устройств не сработает в случае неисправности того или иного узла. Если показатели в старом и новом ВАЗ 2110 образца идентичны, то распиновка немного отличается. Есть две колодки - красная и белая. Травление только вначале может показаться сложным. Возьмем, к примеру, несколько разъемов.

Под первой цифрой отмечен черный провод, идущий в землю.Тринадцатое число привязано к датчику давления масла в системе, о котором сообщает схема. В белом блоке указывается номер разъема, провод и узел (узел), к которому идет разводка. Красный блок читается точно по такой же схеме. В первом разъеме есть синий и красный провода, они идут к датчику внешней температуры. Что касается тринадцатого числа, то белый провод ведет к замку зажигания.

Распиновка и схема, указанные в этой статье, являются основными.Они могут отличаться по цветовой маркировке, ведь вариаций ВАЗ 2110 на рынок вышло очень много. Чтобы не запутать, рекомендуется сравнить данные из статьи с инструкцией по эксплуатации, где также присутствует схема и распиновка.

Неисправности и ремонт

Устройства или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже весь спидометр. С такой ситуацией владельцы ВАЗ 2110 редко сталкиваются, так как приборная панель исправно работает, особенно в отечественных автомобилях.Перед тем, как менять щиток приборов или ремонтировать отдельные детали, следует убедиться, что датчики управляются - воспользуйтесь бортовым компьютером.

Неактивная установка приводит к выходу элементов из строя. На плате панели приборов детали крепятся простыми заклепками, отсюда и негативный результат. На корпусе постоянно возникают вибрации, поэтому установка просто «разваливается», на цепях появляются разрывы. Ремонт в этом случае - это разводка заклепок и тщательная зачистка контактов.


После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно ходить в глаза. На старых автомобилях они обычно окисляются, что может мешать нормальной работе приборов.

Вы можете увидеть, как удалить дашборд, на видео ниже.

2110 - технические характеристики и описание

Отечественный автомобиль ВАЗ-2110 - своеобразная легенда волжского автопрома, ведь на нем ездят тысячи граждан России.Несмотря на то, что этот седан сняли с производства несколько лет назад, повсюду можно увидеть этот экземпляр на наших дорогах.


История производства

Впервые новинка сошла с конвейера еще в 1995 году. Спустя три года, в 1997 году, был налажен выпуск «десятки» с универсалом. И только в 1999 году на свет появился хэтчбек. Также вышел небольшой пикап - ВАЗ-2110 «Богдан». Кстати, мало кто знает, но прототип модели 2110 был разработан в далеких 80-х годах прошлого века.

ВАЗ-2110 - характеристики кузова и качество сборки

С первых дней выпуска до 1999 года все «десятки» отличались крайне низким качеством сборки. Главный инженерный недостаток касался кузова - огромные неровности, ужасное качество покраски, отсутствие антикоррозийной обработки. Глушитель ВАЗ-2110 тоже очень быстро заржавел, как и кузов. Интерьер машины ничем лучше не отличался - приборная панель имела дизайн немецких автомобилей 80-х, все ребристые элементы декора сильно дребезжали при движении (без дополнительной шумоизоляции обойтись было просто невозможно).Казалось, что на Волжском автозаводе контроль качества сборки ни разу не проходил. Но все недостатки и недочеты покрывала невысокая цена (хотя, судя по отзывам, она все же была завышена на 30 процентов).




ВАЗ-2110 - характеристики двигателя

На протяжении всего периода производства ВАЗ «десятка» оснащалась двумя типами бензиновых двигателей. Первый - это карбюраторный агрегат мощностью 69 лошадиных сил и объемом 1,5 литра.Второй - инжекторный, мощностью 98 лошадиных сил и рабочим объемом 1,6 литра. Оба двигателя были восьми- и шестнадцатиклапанными. Главное достоинство этих двигателей - возможность работать на 92-м бензине. На новинку установили новую пятиступенчатую коробку передач.


Разгон и экономичность

Максимальная скорость по паспортным данным составляет 180 километров в час. Максимальный расход топлива от 8 до 10 литров на сотню километров (довольно экономичный показатель для ВАЗ-2110).Скоростные характеристики совершенно не изменились. Стоит сказать, что машина несколько жестковата на дороге, а на высоких скоростях становится крайне опасной, несмотря на то, что на ней подвеска типа «Mac Ferson».

ВАЗ-2110 - характеристики электроники

Именно на этом автомобиле впервые стали устанавливать на конвейер бортовой компьютер и электронную систему управления двигателем. Также в новинке было много другого интересного: электрические стеклоподъемники и гидроусилитель руля.

Окончание производства

Автомобиль выпускался серийно до 2009 года, после чего на смену ему пришла более новая модель - Lada Priora. Но все же основные проблемы с изъяном в кузове никуда не делись. Похоже, эта проблема будет преследовать все последующие модели ВАЗ.

Очистка

О разболтовке колес на отечественных автомобилях ВАЗ

2020-05-17 10:20:15

Тупые штампованные диски ВАЗ часто прячутся за продуманными пластиковыми колпачками.И не зря. Каждому владельцу ВАЗ-2110 хочется, чтобы его машина выделялась из массы серого и ...

Вялый

Почему машина не заводится?

2020-05-23 14:28:38

Владельцы «девятки» часто сталкиваются с ситуацией, когда ВАЗ 2109 не заводится.Можно ли самостоятельно определить причину поломки и обойтись без СТО? Если вы овладеете определенным ...

Карбюратор

Двигатель автомобиля глохнет во время движения

2020-06-16 21:52:46

Перечень причин остановки карбюраторного двигателя ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу).Эта проблема может возникнуть ...

ДТОЖ

Двигатель автомобиля глохнет во время движения

2020-05-27 13:46:41

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и заводить машину дальше невозможно...

Двигатель

Двигатель автомобиля глохнет во время движения

2020-04-19 10:27:59

Двигатель ВАЗ

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и заводить машину дальше невозможно...

Карбюратор

Двигатель автомобиля глохнет во время движения

2020-03-31 08:49:26

Иногда такая неприятность случается в дороге, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и заводить машину дальше невозможно.Самый ...

Свеча зажигания

Монтажный блок Реле стоп-сигналов ВАЗ 2109

2019-12-20 05:49:03

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.Основная задача БП ...

Корректировка

Панель управления бедствиями. Замена подсветки панели приборов своими руками

На начальном этапе переделки собственного автомобиля нужно много внимания уделить тюнингу панели ВАЗ 2110. Многие десятки владельцев придерживаются позиции, что автомобиль не должен быть выкладываться из современных модных тенденций в мире четырехколесных скоростных «железных коней».

Конечно, каждому хочется, чтобы его машина, несмотря на определенную потрепанность и и без того достаточно богатую историю марки ВАЗ 2110, красиво смотрелась, мощно «чувствовалась» и обеспечивала высокий комфорт в салоне всем пассажирам. В процессе движения в автомобиле многие пассажиры обращают внимание на приборы.

Конечно, оригинальные, с дизайнерскими эксклюзивными решениями, которые буквально трогают и восхищают, им всегда интереснее. Начать настройку нужно с поисковых панелей.Для установки такой детали придется проявить собственные умения и сноровку, если не хотите сдавать свою кровь в различных автосалонах.

Более того, эта работа не требует использования специальных инструментов. Этого будет достаточно для использования PASSATIA и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов не занимает много времени. Все, что вам нужно сделать, это демонтировать устаревшие «детали» и установить модернизированный образец.Как снять панель ВАЗ, вы можете узнать в разделе «Ремонт и эксплуатация автомобиля». Но об основных этапах следует напомнить:

  • для начала нужно отключить клеммы АКБ. Рулевое колесо следует опустить в нижнее положение.
  • необходимо открутить винты крепления облицовки панели.
  • далее отключите разъем слева, в данной ситуации речь идет о автоматическом выключателе внешнего освежения. Затем, используя Passati, следует получить доступ путем присоединения комбинации инструментов.
  • Далее - снимаем. Некоторые модели крепятся винтами M5. В конце концов, необходимо отключить разъемы.

После этого можно установить новую панель в обратном порядке. Такое всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов


Сегодня режим смены режима подсветки приборной панели набирает фантастические обороты. Практически везде в автомобилях есть неоновая подсветка или внутренняя светодиодная подсветка.Однако все эти нововведения - самое дешевое удовольствие, которое еще не все для кармана. В противном случае речь идет о замене заводской подсветки на разноцветную.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но это будет стоить недешево. Лучше всего провести его своими руками. В этой ситуации главное иметь необходимые материалы и терпение. Для начала нужно разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки.Для этого понадобится отвертка и жесткий картон.

Надо положить под стрелку, а потом надавить отверткой. Затем аккуратно и медленно поднять ее нужно до верха. Далее снимаем субстрат. Для этого пригодится канцелярский нож. Его нужно сторонить между панелью и основанием и разрезать слой герметика по кругу. После удаления субстрата. Разбираем панель и приступаем.


1. Удалите слой светофильтра с помощью канцелярского ножа.Светофильтр представляет собой слой цветной краски. Он наносится из-за подложки и дает цветную подсветку цифрам и прочему. Чтобы полностью избавиться от светофильтра, можно использовать ацетон или другую жидкость, содержащую спирт.


2. Затем измените цвет подсветки. Для начала можно поменять подсветку одометра. Для этого вам нужно будет разобрать экран одометра, а затем снять синюю пленку и снять лампочку. Его следует заменить на универсальный многоцветный светодиод.Он может менять цвета. Светодиод прикрепляем к патрону штатной лампочки. Установите экран одометра на место.

3. Теперь можно переходить к полной замене подсветки. Свежие светодиоды на "приборке" рамки. Такие светодиоды можно купить с переключателем цветов. Устанавливаем их на место и прикрепляем к штатным контактам подсветки приборки.


4. Продолжайте. Теперь необходимо сделать так, чтобы у стрелков была возможность менять подсветку. Для этого удалите слой красной краски со стрелок.Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно будет покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, так как этот цвет передает цветочную гамму светодиодов.

5. Перед завершающим этапом необходимо закрепить переключатель цветов светодиодов на панели. Такой выключатель можно установить, например, в правом нижнем углу «приборки». После этого можно будет установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик.После этого устанавливаем стрелки на место. Вставить защитное стекло. После этого любуемся результатом.






Как красиво выделить кнопки панели WAZ 2110


Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также выделить кнопки «Приборка». Возьмем, к примеру, кнопку включения. Для начала вам придется его разобрать и разобрать. Для этого нужно потянуть за разные стороны его подвижную часть и корпус.

После удлинения кнопки можно получить доступ к лампе накаливания. Если есть желание, можно забрать. Если вы не можете вытащить лампочку, следуйте следующему. Отверткой или ножом используем защелку с двух сторон. Перед нами появится переключатель выключателя. Здесь нам понадобится черная скобка. Подобно ей, мы спокойно распускаем весь механизм.

Теперь снять лампу несложно, подойдет и пинцет. Теперь можно подключать фантазию. Вы можете приобрести светодиодную лампу любого цвета.При этом следует учитывать, что преимущество имеет контактный номер 6, а минус - №7. Полярность можно найти, если посмотреть на заднюю часть тела. Сюда вставляется башмак с проводами. Далее проверьте, как работает подсветка. Если все в порядке, переходите к следующей части.


Избавьтесь от фильтра зеленого света. Его можно просверлить, проводить нужно аккуратно, чтобы сверло не прошло через всю конструкцию. В итоге снимаем светофильтр с конструкции и проверяем на работоспособность.

Следует отметить, что практически все кнопки при желании можно доработать таким образом. Исключение составляет только положение минусового и плюсового контактов, за ними нужно следить электромолотками. Если схемы отсутствуют, смело можно найти ее фото в Интернете. Минусовой контакт обычно обозначают черным проводом, плюс - любым цветом.

Чаще всего - белого цвета. Можно вспомнить, но контактные соединения лучше нарисовать или сфотографировать, в процессе сборки путаницы не возникнет.Процесс сборки нужно производить в обратной последовательности.


Установка твиттеров в приборную панель ВАЗ 2110


Наслаждайтесь установочной панелью твитера (высокочастотный динамик). Один из самых проблемных этапов - это сверление отверстий. Лобовое стекло мешает сверлить под прямым углом. Но без дерева без дрели не обойтись, ведь под пластиковой оболочкой металлическая полоса. В этой ситуации бумага должна быть сделана по шаблону или трафарету.

С помощью ножа можно удалить мягкий участок панели (с внешней стороны - пластик, с внутренней - подобие поролона). Затем берем дрель и сверлим вокруг ранее отмеченного участка. Лучше использовать компактные сверла. Когда отверстие просверлено, следует зафиксировать неровные края. Для этого можно использовать специальные насадки для сверл.

Сверлить нужно на расстоянии от приборов и датчиков. Стоит отметить, что на металлическую полосу могут попадаться провода или скобы.Установленный элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, необходимо уплотнить этот участок герметиком. Провода от твитера можно протянуть по краям воздуховодов.

Этот твитер является важным компонентом акустической системы, встроенной в автомобиль. Без такой детали звук и громкость звука не будут полноценными.


Отечественная машина 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться.Кроме того, его угол иногда выкапывают. «Приборка» этой машины состоит из трех частей: центральной, верхней и нижней пластиковой накладки. Угол чаще всего выкапывают: откручивая саморезы, притягивающие верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

На первое время нужно снять панель, иначе затянуть верхнюю облицовку не получится. Если развернута только софт-часть, то решений может быть несколько. Его можно наклеить, но крепко не будет, на пластиковый дефлектор воздуха.Другой вариант - можно замаскировать щель, которая образуется при выкапывании угла панели.

Разрыв, несомненно, можно закрыть проволокой. Укладывается внутрь при помощи отвертки. Вместо проволоки можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте монтажную пену. Обшивка благодаря поролону будет держаться точно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Затем вставляем пену внутрь, влажной тряпкой убираем излишки пены.Зажимы для бумаги прижимной уголок. Сразу чистить пену не нужно. Подождите, пока он высохнет. После высыхания пены нужно ее окрасить маркером. Может показаться, что пена выпита, но на самом деле углы панели не потухнут.

Теперь можно приступить к ремонту трещин на панели. Для этого используйте либо средство для ремонта пластика, либо перетяните вагонку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать облицовку не нужно.Убрать трещину можно с помощью специальной эпоксидной смолы.

Также подходит для косбогеновой и холодной сварки. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе при нанесении этой автомобильной детали используется кожа или галька. Сначала трещину необходимо заштриховать. Если проблема находится в углу откопанной панели, то она не ведется.

Если «приборка» потрескала, то полностью скрыть трещину и при этом не удалить ее довольно сложно.Если случай повлиял на ремонт, лучше сразу заменить его на эуфларий. Вы можете увидеть, как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро анонсирует многих владельцев ВАЗ 2110, но покупать альтернативу, которая оснащена компьютером и стоит больших денег, не желает. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов - купить вагонку.

Их без проблем можно найти в интернет-магазинах (представленные там фото дают общее представление о таких деталях). Для его установки необходимо снять «приборку» и осторожно потянуть стрелки. Устанавливая стрелки на место, следует убедиться, что их движению ничего не мешает. В противном случае придется все разбирать.

Если в этом варианте тюнинга добавить подсветку шкалы и стрелок, то можно практически мгновенно превратить в неузнаваемую собственную машину.

Как качественно провести шумоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что часто ВАЗ 2110 скрипит панелью. Устранение экранов еще называют шумоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые крепятся на болт. В качестве «антискрипта» можно использовать модель, а битопласт будет выполнять роль поглотителя шума.

В местах соприкосновения с панелью следует использовать модель.Все отверстия от болтов модели нужно закрыть, чтобы исключить потерю воздушных потоков. Заднюю часть торпеды нужно спасти Битопласт.

Его остатки можно вклеить внутрь. Читать еще нравится клеевая шумоизоляция. Часто экраны называют черным ящиком с предохранителями и бардачком. На дно последнего нужно уложить битопласт, а по бокам сохранить модель. Бока черного ящика, которые соприкасаются с панелью, должна быть проколота моделью.Следует отметить, что Битопласт при посадке выпит и проблем с установкой «приборки» возникнуть не должно.

Ничто не может так радовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, возникающий после шумоизоляции панели, вызывает только приятные ощущения.

Свяжитесь с

Одноклассники.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Enter

Автомобильная панель приборов современного легкового автомобиля - это самостоятельная часть интерьера машины.Причем один из важнейших компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения, которое сочетается с осознанием комфорта, обеспечиваемого определенной панелью, благодаря удобно расположенным ящикам для одежды, подстаканникам, устройствам и кнопкам управления, а также приятному, не уставшему глазу, подсветка.

Панель приборов ВАЗ 2114

На автомобилях Самара 2 установлена ​​современная панель приборов ВАЗ 2114, которую еще называют «Европелла».Дизайнеры поработали над ним, чтобы он имел хороший вид спереди, приятный внешний вид, сочетал в себе информативность и эргономичность, и в то же время помог водителю справиться с обычными бытовыми потребностями.
И это было в большинстве случаев возможно. Блок приборов и датчиков, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

  1. В центральной части расположены два стрелочных прибора, слева - указатель оборотов двигателя, по которому водитель определяет, с какой нагрузкой в ​​тот или иной момент работает силовой агрегат, и при необходимости регулирует этот процесс переключением скоростей. , в окошке под стрелкой - цифровые часы.Справа - спидометр или указатель текущей скорости автомобиля, в окошке под стрелкой - цифровые показания километра, пройденного за весь период эксплуатации автомобиля и за последнюю поездку;
  2. Вверху - контрольная лампа указателя поворота с зелеными стрелками влево и вправо;
  3. В нижней центральной части - красный треугольник «стоп сигнал», а под ним Check Engine красный сигнал состояния мотора двигателя по бортовому электронному устройству;
  4. В левой средней части блока приборов расположена стрелка-указатель температуры двигателя, или, как в литературе, датчик температуры охлаждающей жидкости, над ним - пиктограмма, загорающаяся при перегреве двигателя.Под ним - значки дроссельной заслонки, давления масла, усилителя тормоза и аккумулятора;
  5. В правой средней части - стрелка-указатель наличия топлива в топливном баке, над ним значок полностью отфильтрованного бака, под ним значок минимального количества топлива в баке, а также значки - ближний свет, низкий уровень тормозной жидкости и левый свет.

Эргономичность обеспечивается удобным расположением инструментов и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели устанавливается штатный бортовой компьютер, как правило, это Gamma BC, «Multitronics», «Prestige» или «State». Место для его установки выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии операционных систем двигателя и агрегатов автомобиля.

Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на блоке приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, время следующего осмотра или технического обслуживания.

Удобно расположен закрывающийся перчаточный ящик, в котором есть подсветка и достаточно большая ниша под ней. В центральной бороде также есть ниша для хранения чего-либо и пепельница. Выходы воздуховодов достаточно удачны, что дает возможность эффективно продувать стекло и не допускает запотевания.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них необходимо снять панель ВАЗ 2114. Даже чтобы снять щиток приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель нужно снимать полностью, если нужен ремонт воздуховодов и печки, или автовладелец хочет полностью поплакать и уплотнить сочленение конструкции панели, чтобы она не скрип.

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине.В разобранном на винт состоянии это выглядит так:

Прибор приборной панели ВАЗ 2114

Панель приборов и ее аксессуары:

1 - Торпеда ВАЗ 2114, или - панель приборов, то есть основная часть всей конструкции, к которой крепится блок приборов, бортовой компьютер, рычаги управления печкой, блоки ключей и другие накладки и защелки;

2 - накладка на панели приборов, имеет декоративную функцию, на ней также расположены выходы воздуховодов для обдува лобового стекла;

3 - кронштейн;

4 - заглушка;

5 - корпус пепельницы;

6 и 11 - ригели правая и левая;

7 и 10 - правый и левый экраны консоли;

8 - щиток панели приборов;

9 - Центральный кронштейн.

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Решив для себя заказ, можно приступать к процессу.

  • с помощью крестообразной отвертки необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.

  • снимая экран, осторожно снимаем нижний край накладки с кронштейна корпуса.
  • правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно откручиваем все винты, придерживая рукой ручку.

  • снимите экран, не позволяя ему зацепиться за жгуты проводов, которые спрятаны за ним.

Отсоединить "массу" от АКБ, отсоединив колодки. При наличии автомобиля отсоединить его от главной балки проводов, потянув за соединительную колодку.Если магнитола на машине не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой из пепельницы.

  • снять ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, надавите на них плоской отверткой.

  • Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого дается наглядный пример того, как это должно быть сделано на снятом блоке.

На рычаге есть специальный выступ, при установке ручки он проделанное отверстие под этот выступ входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть плоскую тонкую отвертку и приподнять защелку на ручке, освободив ее от выступа.

  • снимите ручку электровентилятора обогревателя, просто потянув ее за себя.

  • Саморезом с крестообразной головкой, крепящим панель приборов к кронштейнам справа и слева, откручиваем отверткой.

  • в окошке на панели приборов, где на панели приборов расположены два винта сверху и два снизу - под окном. Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).

  • вытаскиваем заглушку и откручиваем винты, которые находятся за ней.

  • выверните два винта снизу, удерживая накладку, и снимите ее.
  • поместив провода, подходящие к выключателям, отсоедините их.

  • откручиваем болты от кронштейна рулевого управления.

  • ключом на «8» откручиваем винты нижнего крепления кронштейна.

  • откручиваем винты для отвертки и снимаем световод.
  • снимаем фиксатор блока управления обогревом и вытаскиваем картриджи с обратной стороны блока.

  • удалить декоративную вставку, удалив все внешние детали.
  • Гайки
  • откручиваем ключом на «21».
  • снимаем подсветку гидрокорректора.
  • откручиваются верхнее и нижнее крепление панели, с левой стороны снимается крепление к перекладине.

  • Теперь можно снять торпеду ВАЗ 2114.

  • установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.

Если на панели вашего автомобиля остановилась одна или несколько лампочек, либо стрелка спидометра не реагирует на увеличение скорости, то вам необходимо срочно диагностировать проблему. Снятие приборной панели автомобиля - это нехорошо, главное подойти к этому со всей ответственностью.

Давайте посмотрим, как снимается панель на старой доброй машине ВАЗ 2107.

Инструменты

Что нам понадобится:

  • Плавательный халат и без каблука.
  • Фонарь.
  • Блокнот и ручка.

Запорная панель!

Для начала нужно обесточить машину - снять клеммы с АКБ. Для удобства лучше снять руль. Рисуем клипсы сигнализации с четырех сторон и убираем в сторону. Ключом на 24 поворота рулевой болт. Чтобы исправить это, выньте ключ зажигания и проверьте руль - блокиратор сработает.

Чтобы после проведения работ руль встал ровно на свое место, перед снятием поставьте его в такое положение, в котором колеса будут стоять прямо.

Снятие декоративных элементов

  1. Маленькие пластиковые ручки на переключателе обогревателя не позволят вам снять панель. Чтобы удалить их, нужно немного отодвинуть их.
  2. Далее нужно снять расход суточного пробега.
  3. Чтобы добраться до самонажима фиксирующей панели, с правой стороны возле рычагов переключения обогрева снимите декоративную заглушку.

Теперь снимать панель ничего не мешает, откручиваем саморез с перекрестным бранью и снимаем его в сторону.

Перед тем, как снимать приборную панель, положите на сиденье яркую тряпку или небольшой ящик. Туда нужно поставить все пластиковые детали и саморезы, чтобы не запутать салон.

Инструкция

Для свободного снятия необходимо вставить плоскую брань с правой стороны правой стороны и угрожающе, вывернув край так, чтобы его можно было проткнуть рукой. Хомуты не дадут ее свободно снять, а чтобы не сломать их, потяните панель в сторону пассажирского сиденья.Но просто осторожно, вам нужно будет отключить еще несколько деталей.

Освободив щиток, нужно засунуть руку под панель и открутить гайку риса с тросиком спидометра. Раскрыв, вытащите и уберите в сторону. С левой стороны отсоедините сливной шланг. Он ничем не закреплен - просто потяните, он легко встряхнет. Используйте фонарик, чтобы вас было лучше видно.

Перейду к самому ответственному - отключению проводов.Возьмите блокнот с ручкой и, вытащив клеммы, запишите - какого цвета, где он стоял, чтобы не перепутать при сборке.

Теперь ничего не мешает - снимаем панель и проводим любые ремонтные работы. Собираем сборку в обратной последовательности.

Видео

Подробное видео обувь для понимания:

Приборные панели в автомобиле со временем могут потребовать таких мер по уходу, как полная разборка и соответствующий ремонт / замена компонентов.Поэтому знание ее разборки будет очень полезно любому автомобилисту. В качестве примера можно рассмотреть автомобили марки ВАЗ - пусть это будет 2114.

Понадобится

  • - отвертки;
  • - перчатки хлопковые;
  • - Инструкция по эксплуатации автомобиля ВАЗ 2114.

Инструкция

Для начала нужно открыть капот и снять минусовую клемму с АКБ. Так вы обесточите бортовую сеть. Затем нужно демонтировать рулевые переключатели с переходниками.Снимаем и декоративные накладки, а также рычаги управления печкой в ​​салоне. Демонтаж панели приборов. Затем происходит вскрытие центрального кожуха рулевого колеса, откручивание гайки крепления руля к валу с последующим ее (рулевым) снятием.

Опустите рулевую колонку до упора. Не отсоединяйте его от редуктора рулевого вала. Слева найдите пару шурупов, которыми крепится приборная панель. Они одни наверху, вторые внизу.С правой стороны тоже есть саморезы, аналогично расположены - откручиваем.

Далее идет разборка "ушей", крепление панели приборов и рулевой колонки. Осторожно снимите панель, а затем осторожно потяните ее на себя. Далее найдите блоки проводов, идущих к электронике. Вся проводка аккуратно отсоединена.

Теперь вытащите приборную панель из салона, решив, как это будет удобнее делать. Причем удобнее производить эту операцию через переднюю правую дверь автомобиля.С тыльной стороны снимаем воздуховоды, находим саморезы, удерживающие накладку. Этими саморезами снимаем язычки, которые держат накладку (их должно быть 3), после чего можно смело снимать с широкой коробки, а именно ее корпус.

Снятие левой и правой поперечин панели приборов вместе с кронштейнами. Корпус верхнего вещевого ящика тоже снимает не забывайте. Петли его крышки держат винты. Отвинтите их и снимите крышку.

Сборка панели приборов производится в обратной последовательности.По окончании обучения в обязательном порядке необходимо проверить исправность работы приборной панели.

Практически любой автомобилист рано или поздно приходит к выводу, что нужно вносить изменения в свой автомобиль. Часто это вызвано той или иной поломкой. Например, сломался спидометр, часть или панель . Заменить можно самостоятельно, но нужно демонтировать панель . Итак, как это сделать?

Вам понадобится

  • Набор инструментов, перчатки хлопчатобумажные.

Инструкция

Решите, будете ли вы разбирать панель полностью или просто снимаете облицовку внешней панели.Перед полным разбором панели необходимо снять минусовую клемму с АКБ, чтобы задержать машину.

Перед разборкой панели выберите место. Для этого можно придумать гараж, но машину нужно поставить так, чтобы обеспечить хороший доступ света. Также позаботьтесь о наличии яркого фонарика, так как вам придется работать в местах, где мало света. Изучите инструкцию по эксплуатации вашего автомобиля, чтобы понять схему установки торпеды.

Для начала нужно снять все внешние детали и накладки.Также снимаем руль. Для этого демонтируем центральную часть руля. Если у вас есть подушки безопасности, снимите ее и отсоедините все идущие к ней провода. После этого откручиваем центральную гайку. Теперь можно снять сам руль. Найдите все саморезы, на которых панель и открутите их. Обычно панель состоит из нескольких частей, поэтому их следует снимать, начиная с той, которая находится ближе к водителю.

Когда все внешние элементы торпеды демонтированы, можно приступать непосредственно к снятию самой торпеды.Для этого нужно аккуратно использовать отвертку. Следите за тем, чтобы не поцарапать и не повредить пластиковые торпеды. Разъединить аккуратно торпеду на несколько сантиметров, потом нужно отсоединить все воздуховоды печки. Теперь осталось только разобрать проводку, идущую к панели приборов и центральной консоли, на которой расположены кнопки. Перед разборкой следует пометить все провода во избежание путаницы. Когда панель Ничего не будет удерживать, аккуратно снимаем ее через правую переднюю дверь.

Полезный совет

Начинайте демонтаж панели только в том случае, если уверены в своих силах.

Полезный совет

Чтобы защитить руки от повреждений, работайте в хлопчатобумажных перчатках.

Отметьте все блоки - чтобы не перепутали их при подключении.

Отметили где все было прикручено и саморез. Дело в том, что они разные, и неправильный выбор гнезда для самопрессовки может привести к его (гнезду) поломке, ведь оно пластиковое, а не металлическое.


ВНИМАНИЕ, только сегодня!

Все интересное

Многие автовладельцы стараются обновить и улучшить своего железного коня. Улучшения коснулись не только внешнего вида, но и интерьера. Например, многих не устраивает передняя заводская карбоновая панель. Она может скрипеть или быть ...

Панель приборов газель, как и другие элементы автомобильного дизайна, со временем совершенствуется. Снять панель приборов, а затем установить новую несложно: даже стартовому автомобилисту можно сделать.Вам понадобится…

В каждом автомобиле панель - одна из важнейших деталей интерьера. Именно на ней расположены кнопки и рычаги климат-контроля, света, сигнализации и других систем авто. Бывают случаи, когда замена панели на ...

Высокая панель в автомобиле ВАЗ 2109 считается самой загруженной. Владельцы данных автомобилей готовы потратить много времени на решение проблемы со скрипом. Снять высокую панель довольно сложно. Инструкции на 1 декабря начали снимать клеммы с...

Карбоновая панель - это часть, наиболее подверженная механическому воздействию. Поэтому может потребоваться замена или ремонт. Демонтаж торпед лучше делать самому, чтобы не переплачивать в сервисе лишние деньги. ...

Панель приборов - одна из важнейших частей салона автомобиля. Со временем может потребоваться ремонт или замена. Каждому владельцу ВАЗ 2114 полезно знать, как снимается панель приборов на этой машине. Вам понадобится набор...

Автомобиль Ford Focus отличается прочностью и надежностью. Но даже у такой машины иногда приборная панель приходит в полную негодность и требует замены или ремонта. Эту процедуру можно произвести самостоятельно, так как она ничем не отличается ...

Для тех, кто много времени проводит за рулем собственного автомобиля, очень важен микроклимат в салоне автомобиля. Поэтому необходимо, чтобы плита работала нормально. Но что делать, если требуется ремонт? В СТО для этой процедуры с...

Для заядлого автомобилиста машина - это не только средство передвижения, но и определенное личное пространство, в котором он проводит часть своего времени. Поэтому водителю так важно и комфортно в собственном автомобиле. К сожалению, не всегда ...

Автомобиль - очень удобное и комфортное средство передвижения. Он позволяет свободно перемещаться по дорогам и быть в нужном месте в нужное время. Однако очень часто случаются мелкие неприятности - поломки. Например, остановил ...

Снимите щиток приборов (или приборную панель), необходимый для многих целей: замена лампочек, сама панель, приборы управления.Необходимо снять панель, провести ее тюнинг, а какие-то нечистые «специалисты» таким образом доберутся до счетчика и «покрутят» пробег. Самостоятельно карбюратор ВАЗ 2107, или инжектор, схема снятия одинакова.

Ниже комбинация приборов для ВАЗ 2107 Форсунка:

Разница в комбинации несущественная: при наличии форсунки добавляется неисправность системы управления двигателем:

Символ загорается при Игнорировании, после плавного пуска вне.Постоянно горит или мигает, если неисправна форсунка, либо нарушена работа двигателя.

Разберем последовательность действий по снятию панели.

  1. Помните: Практически все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом, начинаются с «обесточивания массы», или размыкания отрицательной части цепи, обслуживающей кузов. Для этого необходимо снять клемму со знаком «минус» с аккумуляторной батареи.
  2. Используя прямую прорезь с прямой прорезью, осторожно снимаем три заглушки с рычагов управления отопителем салона.Схема заказа удаления любая.
  3. Справа от рычагов видна заглушка с символом нагрева. Так что с тем же дивертерным способом. Удаление заглушки затруднений не вызывает. Под ним винт - саморез, крепящий правую сторону панели приборов. Откручиваем.
  4. Справа от тревожной кнопки находится утопленная ручка, которая «сбрасывает» суточный пробег. Вам нужно открутить и вытащить из нее гайку с шайбой, а саму ручку засунуть внутрь панели.
  5. Осторожно потяните за правую сторону панели рядом с рычагами обогревателя.
  6. Теперь нужно отсоединить трос привода спидометра. Надеваем филаментные перчатки, чтобы не испачкать руки маслом, и закручиваем гайку на кабеле. На линии имеется разрыв, он показан стрелкой.
  7. Снимаем шланг отвода вакуума с штуцера экономайзера. В ВАЗ 2107 он расположен с левой стороны панели приборов. Иногда имеет сопротивление, поэтому смело можно приложить силу.
  8. Важный момент! Перед отключением разноцветных колодок запомните маркировку и места стыковки или запишите, где они соединяются. Только после этого можно разблокировать разъемы. Если при сборке нарушится схема подключения, придется все разбирать.
  9. Заключительный этап: снятие щита. Операция завершена.

При установке панели все действия производятся в обратной последовательности. Не забудьте перед установкой панели соединить все контакты, закинуть минусовую клемму на аккумулятор и включить зажигание.Так как если вы что-то забудете подключить, вам придется снова полностью снимать панель.

После того, как вы сняли панель, вы можете произвести ее настройку. Например, изменить внешний вид циферблатов. Для этого сначала аккуратно снимите стрелки, при этом нужно постараться не вбивать ни ими, ни штифтами. Движение осуществляется только «вытягиванием» перпендикулярно плоскости циферблата (не забудьте перед удалением место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества поверхности наклейки необходимо обезжирить и аккуратно нанести наклейку.
Также можно произвести настройку подсветки панели приборов, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забыть в последовательную цепь поставить резистор, защищенный от перегрузки. Светодиоды могут поставляться вместо штатных ламп, а включение в цепочке удерживается.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в вариантах дневного и ночного освещения.

Ремонт комбинации приборов ВАЗ 2110

Вам понадобится крестовая отвертка.

1. Отсоедините провод от «-» вывода аккумуляторной батареи.

2. Опустите рулевую колонку.

3. Ослабьте два винта верхнего крепления комбинированной заслонки.

4. Отвинтите по одному винту внизу экрана с обеих сторон.

5. Потяните заслонку на себя и поместите ее на приборную панель (если длины проводов недостаточно, отсоедините колодки от переключателей на панели).

6. Выверните два винта, которыми крепится комбинация приборов.

7. Выровняйте выступы двух верхних точек крепления комбинации приборов.

8. Потяните комбинацию приборов на себя и отсоедините две колодки с проводами от комбинации приборов.

В комбинации приборов контрольные лампочки А12-1.2

9. Для замены лампочки поверните патрон с перегоревшей лампой против часовой стрелки до упора и выньте его из комбинации.

10. Установите новую лампу в обратном порядке. Остальные ламлы заменяются таким же образом.

11. Установите комбинацию приборов в перевернутом виде.

Ищите и находите другие вопросы в разделе:


Благодаря этому водитель всегда может знать состояние узлов и агрегатов своего автомобиля. Но чтобы точно знать, о чем идет речь, необходимо учитывать распиновку панели. Подробнее об этом мы расскажем ниже.

Приборная панель

Что делать, если он не загорается и не работает? Как это производится и как с этим бороться в случае необходимости? Прежде всего, давайте посмотрим на его структуру.

В комбинацию приборов автомобиля входят следующие элементы:

  • тахометр, позволяющий контролировать количество оборотов ДВС;
  • спидометр, показывающий скорость движения;
  • регулятор уровня топлива в баке;
  • регулятор температуры силового агрегата, а именно антифриза в системе охлаждения;
  • контрольных показателей, которых должно быть 12;
  • светодиодные индикаторы подвески 2110;
  • разъем резервного питания, в котором горит контрольная лампа;
  • несколько площадок для подключения кабелей.

Следует отметить, что красный блок на схеме подключения помечен X2, а белый блок - X1, поэтому перепутать эти элементы не удастся. Если говорить напрямую о пульте управления «десятки», то в этих машинах используются несколько типов панелей приборов, расположенных на торпеде. В этом случае большая часть зависит от года выпуска. автомобиль - машина может быть укомплектована приборкой как старой, так и новой версии.

  1. Одной из особенностей старой приборной панели является то, что все устройства установлены в ней симметрично.
  2. В панели управления нового образца несколько индикаторов - температура силового агрегата и уровень бензина - расположены с небольшим смещением вправо.

Если приборы не работают, лампочки перестают гореть, зачастую единственный выход - разобрать панели. На практике некоторые компоненты вполне могут выйти из строя, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как делать ВАЗ 2110, рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понимать, куда ведет тот или иной провод и какую функцию он выполняет, какие элементы безопасности используются и т. Д.

В принципе, «прочитать» разобранную заслонку не проблема, тем более что всю необходимую информацию можно найти в сервисной инструкции по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления можно решить без помощи электрика.

Распространенные неисправности и способы их устранения

Панель управления может перестать работать по нескольким причинам.

Как правило, снятие панели приборов проводится при таких неисправностях:

  1. Перестала работать подсветка на панели управления "десятки". В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания элементов безопасности, либо лампы могли выйти из строя из-за износа, часто причиной является короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
  2. Одна из самых серьезных проблем, для решения которой может потребоваться замена разобранного устройства, - это полный выход из строя. Если происходит сбой системы, и на приборной панели перестают работать все без исключения датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности № 15, он имеет маркировку F6 и находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто - заменой на новый.Однако для начала нужно точно выяснить, в чем причина его перегорания. Сначала следует найти и устранить причину, только потом установить новый элемент. Как правило, причина сгорания предохранителя - короткое замыкание в бортовой сети.
  3. Стрелки начали самопроизвольно двигаться вверх и вниз. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого массового контакта. Сначала насыпная проволока подается к перегородке, предназначенной для разделения салона и моторного отсека.При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество ее фиксации.
    Во-вторых, довольно часто при установке массу выносят в другое место, чтобы было удобнее добраться. Так что если у вас есть противоугонная система, а под автомагнитолой нет провода, попробуйте поискать его под обшивкой салона, в частности, возле левой ноги автомобилиста.
    В-третьих, заземляющий провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода заземляющий провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при движении, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь нужно надежно закрепить публикации, так как это может принести определенные трудности в будущем.
  4. Неисправности, связанные с работой самого устройства. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, питающие его. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра также следует диагностировать наличие напряжения на 9 и 10 контактах. Если система исправна, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт.Также рекомендуем проверить заднюю часть панели приборов - все токопроводящие дорожки на ней должны быть целы.
  5. Как показывает практика, проблема неработоспособности панели управления часто бывает вызвана выходом из строя самого прикуривателя. Это связано с тем, что многие автомобилисты практикуют подключение к этой розетке различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядное устройство для мобильного телефона, планшета и видеорегистратора, антирадар, GPS-навигатор и другие устройства, которые могут питаться от прикуривателя.Поскольку устройства этого типа потребляют большой ток, они часто повреждают сам прикуриватель, а также нередко может возникать проблема перегорания предохранительного элемента F19. Соответственно, ПКП либо полностью выключается, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить блок розетки прикуривателя. Если эти действия не дали результатов, просто замените предохранитель.
  6. Тюнинг приборной панели ВАЗ 2110 часто бывает причиной его выхода из строя.Новый щит мог быть установлен неправильно, поэтому теперь он не работает. Или при установке не все провода были подключены к приборке, тоже могли просто гнуться. Если проблема кроется в проводах, то их замена решит проблему (видео от LedStyle70).

На самом деле большинство неисправностей, связанных с функционированием панели управления, часто решаются самостоятельно в домашних условиях. Особенно, если речь идет о первой десятке продукции отечественного автопрома.Но здесь нужно учесть несколько моментов. Если у вас нет опыта или знаний в плане работы с электротехникой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть деньги заплатят, но будьте уверены, что все будет сделано правильно.

Очень часто владельцы ВАЗ решают поменять цветовую схему приборной панели. Во-первых, потому что не требует специальных знаний и навыков, во-вторых, не требует больших вложений.В этой статье мы рассмотрим несколько способов настройки вашей панели инструментов. Сделаем доработки на приборке ВАЗ 2110 старого типа. Но это не значит, что эти улучшения нельзя сделать на новой панели приборов. Все сделано точно так же.

светодиодов в панели приборов.

Самый первый и самый простой способ настроить приборную панель ВАЗ 2110 - это заменить штатные лампочки на светодиоды, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и вынимаем из патронов лампы накаливания и на их место вставляем светодиоды.Лучше брать диоды просто белые. Когда вы их наденете, они немного посинят. Честно говоря, смотрится эффектнее родной желтоватой подсветки. Недостаток здесь действительно один, яркость подсветки регулировать больше не будет.

Изменение цвета одометра.

Стандартный цвет одометра не внушает доверия, он какой-то зеленый, как экран калькулятора. Но это легко исправить. Вам просто нужно снять его и аккуратно снять пленку с его экрана (лучше поддеть канцелярским ножом).Все на этом одометре смена цвета закончилась. Мы можем вернуть это обратно. Но на фото видно, как он начал показывать белые цифры на темно-синем экране.

Светодиодная лента в панели приборов.

Снимаем сам "циферблат" и стираем цветовой фильтр на цифрах с обратной стороны.

Вы также можете убрать стрелки с красного, как мы это сделали. Покройте их лаком белого цвета.

Теперь подключаем светодиодную ленту ... Ее можно закинуть прямо в штатную розетку подсветки.В нашем случае мы взяли зеленую светодиодную ленту. Также неплохо смотрятся красный и синий, вот он на любителя.

Кстати, на ночь не слепит. А днем ​​все хорошо видно!

Две фары приборки.

Одновременно можно реализовать два способа освещения приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если через реостат уменьшить яркость, то останется только штатная.Как этого добиться, смотрите на фото:

Вы также можете сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь нужна управляющая электроника.

Панель приборов автомобиля ВАЗ 2110 предназначена для отображения информации о текущем состоянии автомобиля. Изготовлен из пластика нормального качества.
Наличие большого количества лампочек приводит к тому, что иногда их нужно менять. Многие водители хотят поменять невзрачную заводскую панель ВАЗ 2110 на более современную.
В статье предлагается узнать, как заменяются лампочки приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

Особенности приборной панели автомобиля ВАЗ 2110


Комбинация на панели приборов автомобиля ВАЗ 2110 включает:

  • 1 - показывает температуру. Если стрелка этого указателя переходит в красную зону шкалы, это свидетельствует о перегреве двигателя.
    Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.

Совет: Не запускайте двигатель в режиме перегрева. Температура жидкости более 110 ° C.

  • 2 - тахометр. Показывает приблизительную частоту вращения коленчатого вала двигателя.
    Чтобы получить истинное значение, скорость вращения агрегата необходимо умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает с повышенной частотой, что опасно для продолжения движения транспортного средства.
  • 3 - спидометр.Положение стрелки указывает приблизительную скорость автомобиля в км / ч.
  • 4 - показывает уровень топлива.
  • 5 - кнопка обнуления счетчика суточного пробега.
  • 6 - дисплей для счетчика суточного пробега и одометра.
  • 7 - дисплей для индикации времени.

На фото установка лампочек на панель:

  • Позиции 1 - используются для подсветки стрелок приборов и весов.
  • Positions 2 - самые маленькие по размеру используются в желтых индикаторах и красных сигнальных индикаторах.Эти лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
  • Позиция 3 - имеет средний размер, используется для индикации низкого уровня бензина в момент, когда стрелка находится на нуле. Сгорает очень редко.


Вся комбинация приборов удерживается на месте двумя винтами. Его подключения выполняются с помощью печатной разводки на плате с использованием фольгированного гетинакса. Плата хорошо крепится к задней части корпуса.
Спидометр оснащен двумя счетчиками, показывающими пройденное расстояние: один - общий, другой - «дневной». Соответствующая кнопка позволяет легко сбросить последний.

Совет: показания можно сбросить только на неподвижном автомобиле.

Последние модели ВАЗ 2110 оснащены электронной панелью приборов. Он содержит все компоненты и индикаторы управления, значки и лампы.

Как заменить подсветку приборной панели

Итак:

  • Рулевое колесо опущено в нижнее положение.
  • Откручены два верхних самореза, вытащена декоративная планка.
  • Откручены три самореза для крепления панели приборов.

Совет: трос спидометра не позволяет вытащить приборку. Чтобы выключить его, он сначала отстегивается из коробки, отводя стопорное кольцо в сторону и подтягивая вверх чип кабеля, который затем вталкивается в кабину. Часть приборки притягивается к себе, а тросик удобно отсоединяется от спидометра.

  • Кабель остается на месте, приборка вытащена, все электрические разъемы отключены.
  • Патрон вращается против часовой стрелки и снимается вместе с лампой. Луковицы без основания.
  • После доработки в панели приборов ВАЗ 2110 сборка агрегата производится в обратной последовательности.

Как заменить лампочки в центральной консоли

При эксплуатации автомобиля могут выйти из строя лампы, расположенные на центральной консоли автомобиля ВАЗ 2110.В этом случае заменить лампочки на панели приборов ВАЗ 2110 своими руками несложно. Цена работы небольшая.
Для этого вам понадобится:

  • Отвертка плоская.
  • Отвертка Phillips.
  • Новая лампочка.

Рабочие инструкции:

  • Отсоединить «минусовые» клеммы от АКБ и от привода к коробке передач троса спидометра.
  • Вытянут выключатель наружного освещения.Для этого подденьте элемент плоской отверткой.
    Отсоедините разъем от переключателя и вставьте внутрь облицовки приборной панели.
  • Замена лампочки приборной панели ВАЗ 2110 на ее подсветку производится нажатием отвертки патронной антенны, которую затем снимают с переключателя. Лампа вытаскивается из патрона и заменяется новой.
  • Подденьте аварийный выключатель с помощью плоской отвертки, которую затем вытащите. Разъем отсоединяется от переключателя и вставляется внутрь обшивки панели.
  • Отверткой Phillips откручиваются два самореза, которыми фиксируется крышка консоли панели приборов и крышка снимается. Нагревательный элемент и пепельница вытаскиваются из гнезда.
  • Автомагнитола вытащена из розетки. Пружинные скобы для крепления панели к накладке выдавливаются отверткой, а заслонка притягивается к себе.
    Отверткой освобождаются два пластиковых усика от нижнего крепления щита к панели приборов.Поднимается щиток, выдавливается третья пружинная скоба его крепления.


  • Отсоединить разъемы подключения прикуривателя (см.), Подсветку для него, лампы для выключателя аварийки. Щит приборной панели снимается.
  • Замена лампы подсветки панели приборов ВАЗ 2110 для подсветки выключателя аварийки на внутренней стороне панели приборов производится после ее вытаскивания патроном. Для этого они поворачиваются в держателе.
  • Усики картриджодержателя сжаты, элемент вынут из прикуривателя. Лепестки прикуривателя сжимаются, деталь выталкивается, лампочка вынимается из накладки панели приборов и при необходимости заменяется.
  • Крестовой отверткой откручиваются два самореза, фиксирующие комбинацию приборов на панели. Комбинация приборов отодвигается в сторону.
    Накидная гайка троса спидометра откручена от датчика скорости.Кабель отсоединяется от спидометра, затем снимается и выводится через отверстие в передней панели.
  • Разъёмы отсоединены, комбинация приборов снята. Для замены лампочек панели приборов ВАЗ 2110 патрон необходимо повернуть против часовой стрелки, а комбинацию приборов необходимо снять с устройства.
    Устанавливаются новые лампы. Сборка и установка комбинации производится в обратной последовательности.
  • Аккумулятор подключен.
  • Проверена работа ламп на панели приборов.

Как заменить лампочки в кнопках

Итак:

  • Для замены лампы подсветки аварийной кнопки снимается панель с дефлекторами, после чего из нее вытягивается аварийная кнопка.
  • Дефлекторы направлены максимально вверх.
  • Слева и справа внизу находятся монтажные проушины. С помощью шлицевой отвертки они стягиваются вниз, а панель притягивается к себе.
  • Тревожная кнопка вытащена.
  • Патрон с лампой находится сбоку. Его нужно повернуть пинцетом против часовой стрелки и вытащить.
  • Контакты на лампочках закручены вокруг патрона по бокам. Размер лампочек такой же, как у спичечного коробка.
  • Для того, чтобы заменить лампы в панели приборов противотуманной фары ВАЗ 2110, нужно аккуратно поддеть панель с кнопкой отверткой и потянуть на себя.
  • Остальные операции производятся аналогично замене лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняет лампу колеса корректора фар:

  • Подденьте отверткой и вытащите колесо.
  • С помощью небольшой отвертки патрон вращается вместе с лампой и вытаскивается.
  • Свет меняется.

Подробно, как заменяются лампы, панель приборов ВАЗ 2110 хорошо показана на видео.


На автомобилях семейства ВАЗ 2110-2112 на приборной панели имеются контрольные лампы и бортовые приборы, с помощью которых водитель может легко контролировать состояние автомобиля.На приборной панели отображаются следующие световые индикаторы: температура охлаждающей жидкости, поворотники, тахометр, уровень топлива, спидометр, изображение в виде заправки, что означает необходимость заправки, лампочки габаритов и дальний свет, ближний свет уровень тормозной жидкости, экран, отражающий пробег автомобиля, аварийная сигнализация, Check Engine, сигнализирующая о неисправностях двигателя, дисплей с часами, индикация неисправности генератора или подзарядки аккумулятора, индикация включенного ручного тормоза, лампа низкого давления масла в двигателе и на карбюраторных моторах лампа воздушной заслонки).

Разборка и замена устройств

Для замены (ремонта) устройств необходимо выполнить следующие действия в строго установленном порядке:

1. Полностью снять всю сборку.



2. Выкрутите винты (2 шт.), Фиксирующие направляющую. После этого саму шину необходимо отключить от системной платы прибора.

3. Открутите винты (7 шт.), Фиксирующие рамку со стеклом.



4. Необходимо снять раму, отсоединив ее от приборной системы.

5. Выкрутите винты (2 шт.), Которыми крепится плата комбинации приборов.



6. Отсоедините левый светофильтр, помеченный символами контрольной лампы.

7. Отсоедините правый светофильтр, помеченный символами контрольной лампы.



8. Открутите винты (2 шт.), Которыми крепятся красные и белые накладки. Затем снимите эти накладки.

9. Открутите гайки крепления датчика уровня топлива, датчика температуры охлаждающей жидкости и тахометра.Каждое устройство фиксируется 3 гайками.



10. Отсоедините плату от корпуса приборной системы.

11. Выкрутите винты крепления шкалы прибора к корпусу (5 шт.).



12. Извлеките шкалу с инструментами из корпуса системы.

13. Очень осторожно, поддев отверткой стрелку указателя уровня топлива, снимаем ее с оси.



14. Выкрутите винты (2 шт.), Которыми указатель уровня топлива крепится к шкале.

15. Отсоедините указатель уровня топлива. Установите на его место новый. При установке датчика выполните все действия в порядке, обратном снятию.

16. Замените остальные приспособления таким же образом, как описано. В этом весь ремонт панели приборов ВАЗ 2110. Как видите, в этом нет ничего сложного и нет необходимости идти в специализированный сервис и платить деньги.

17. Сборку приборной системы следует производить в порядке, обратном разборке.При проведении этих работ необходимо учитывать, что гайки крепления тахометра имеют другую резьбу.

Во многих автомобилях, в том числе ВАЗ 2110, контрольные лампы А12? 1.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
