Развальцовка медных трубок: инструменты, приспособления

Трубы могут иметь самый различный диаметральный размер. Именно поэтому подогнать их друг к другу в процессе соединения достаточно сложно. Работа с диаметральным размером проводится в промышленности и частных мастерских. Развальцовка труб считается сложным процессом, который характеризуется большим количеством особенностей.

Развальцовка медных трубок

Суть процесса

Развальцовка медных трубок – процесс деформации изделий различного типа, которые могут применяться при создании различных механизмов. Подобная технология применяется при закреплении деталей в котлах, конденсаторах или других теплообменниках. Среди особенностей проводимой работы отметим следующие моменты:

  1. Толщина стенок может быть самой различной. За счет этого и изменяется наружный или внутренний диаметр.
  2. Развальцовке подвергаются медные трубки, которые изготавливают из металла с различной степенью обработки.

Виды развальцовки

Как правило, диаметр изменяется за счет растяжения изделия. При применении современного оборудования можно получить качественную поверхность, которая идеально подойдет для создания герметичных соединений.

Когда может понадобиться развальцовка?

Сегодня вальцовка медных трубок проводится крайне часто. Подобная технология применяется в нижеприведенных случаях:

  1. Нужно изменить форму трубы. Примером можно назвать получение овальной формы поперечного сечения.
  2. Чаше всего развальцовка проводится для изменения наружного и внутреннего диаметра. При соединении медных труб нужно обеспечить идеальную герметичность, которая достигается путем подгонки поверхностей друг к другу.
  3. В продаже не встречаются медные трубки нужной формы.
  4. Нужно изменить размер и форму трубок под конкретные условия.

Инструмент для развальцовки

Развальцовка выполняется также в случае изготовления ювелирных изделий, различных механизмов. Для работы могут использоваться различные специальные инструменты, к примеру, конусный развальцовщик.

Этапы развальцовки труб

Получить изделие требуемых размеров и формы можно при применении уже давно известной технологии. Манипуляция проводится в три этапа:

  1. Между деталью и медной трубной решеткой подбирается требуемый зазор.
  2. Оба элемента деформируются при применении специального инструмента.
  3. Оказываемое давление снимается.

Стоит учитывать, что в независимости от типа применяемой технологии после развальцовки металл становится более мягким, так как он растягивается.

Способы увеличения диаметра труб

Некоторые материалы характеризуются высокой пластичностью. Именно поэтому можно попробовать натянуть медную заготовку на специальный конический шаблон. Этот метод применяется крайне редко, так как получить качественную деталь сложно. Есть вероятность появления разрыва в местах, на которые оказывается максимальная нагрузка.

Провести растяжение металла можно экспандером. Развальцованная труба в этом случае характеризуется большим качеством. Подобное устройство поставляется со сменными насадками, которыми можно регулировать диаметр.

Можно провести рассматриваемую работу при использовании конуса. Процесс предусматривает вдавливание конуса в поверхность зафиксированной заготовки в тисках, после чего изделие извлекается. Полученный результат намного хуже, нежели при применении экспандера, но технология применяется крайне часто.

Виды развальцовщиков

Процесс развальцовки существенно упрощается при использовании специальных приспособлений. Они могут ручного или электрического типа, применяться для работы с трубопроводом отопительной системы или водоснабжения, трубками других систем, к примеру, кондиционирования. В продаже есть и универсальные варианты исполнения. Наибольшее распространение получили:

  1. Шаблон. Применяется подобный инструмент для работы с медью или другими мягкими сплавами. Среди особенностей можно отметить невысокую стоимость и простоту использования. Однако, во время работы на поверхности могут появится существенные дефекты.
  2. Механический развальцовщик трубок представлен сочетанием валика из твердого сплава, который может перекатываться по краю для передачи требуемой формы. При его использовании можно сделать заготовку с ровной и симметричной поверхностью. Процесс автоматизирован, позволяет получить качественную поверхность. Прикладываемое усилие увеличивается за счет резьбового и иного привода.
  3. Вариант исполнения с электрическим приводом снабжается целым набором сменных насадок. Его приобретают в случае, когда нужно ускорить процесс производства. Единственным недостатком можно назвать высокую стоимость подобного приспособления. Рекомендуется приобретать устройство в случае, когда развальцовка проводится с большой периодичностью.
  4. Экспандер. Подобный встречается крайне часто, так как позволяет лишь за одно движение провести деформацию поверхности. Простая конструкция определяет то, что контролировать толщину стенок нельзя. Экспандер часто применяется в домашних условиях, так как устройство недорогое и просто в использовании.

Электрический развальцовщик

Механизм подбирается в зависимости от поставленных задач. К примеру, при серийном выпуске определенных деталей лучше всего приобрести развальцовщик с электрическим приводом.

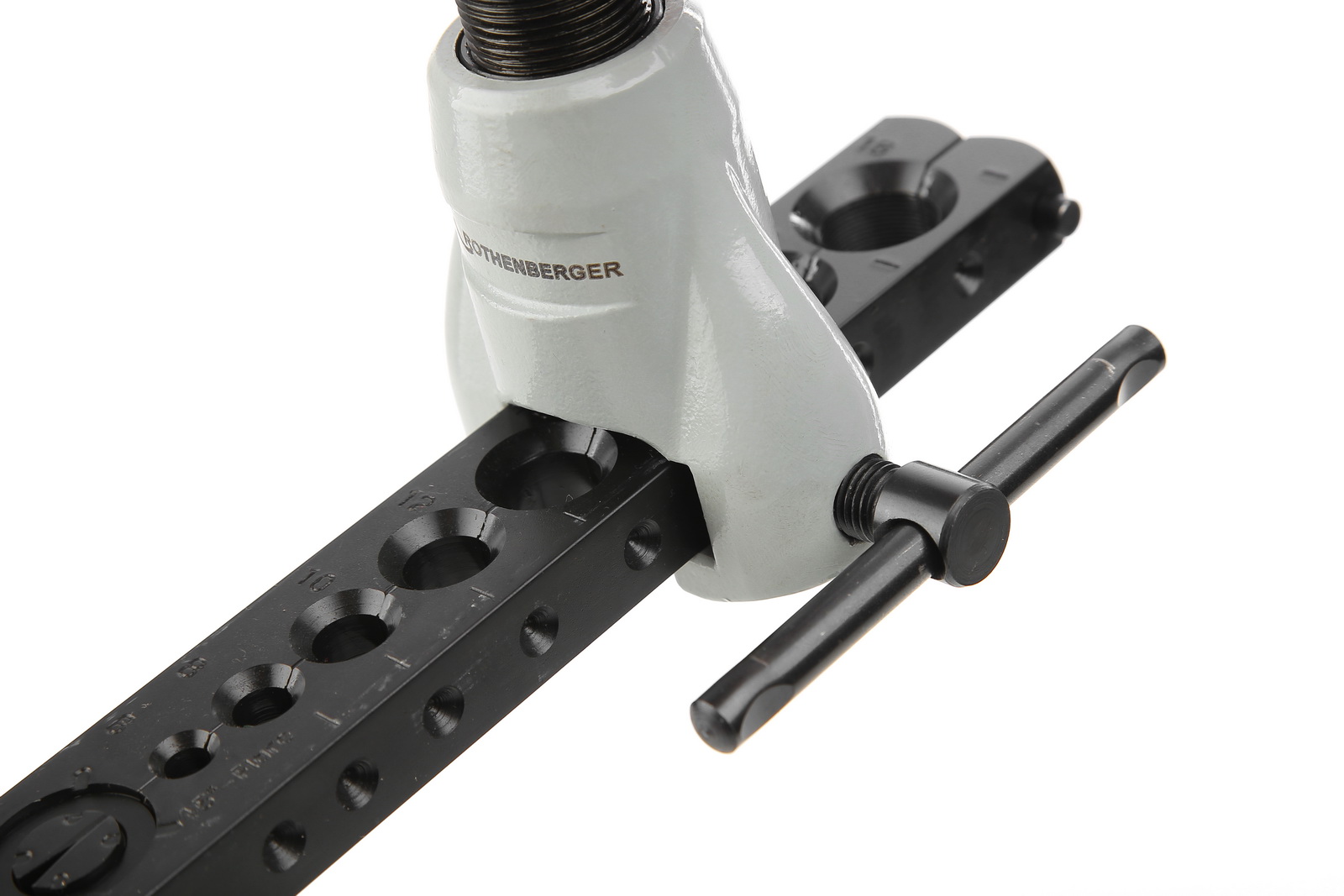

Эксцентрический развальцовщик

Распространенный эксцентрический развальцовщик трубок применяется для получения качественных деталей. Среди особенностей подобного варианта исполнения отметим:

  1. Давление передается при оказании усилия через механический элемент. Наконечник изготавливается из металла высокой твердости.
  2. В комплект поставки включается много различных наконечников, при смене которых можно получить поверхность различной формы.
  3. Стоимость подобного механизма относительно невысокая. При изготовлении могут использоваться самые различные металлы, к примеру, с высокой коррозионной стойкостью.

Для увеличения передаваемого усилия применяется рукоятка большой длины. Она закрепляется в специальном держателе.

Как выбрать инструмент для развальцовки?

Для того чтобы достигнуть высокого качества при развальцовке следует правильно выбрать более подходящий инструмент. При применении простейших приспособлений могут проявляться негативные последствия:

  1. В стенках медных трубок возникают серьезные разрывы, которые существенно снижают прочность и длительность эксплуатации.
  2. Небольшие трещины могут привести к тому, что стенки заминаются.
  3. Сложно добиться равномерной толщины. Даже незначительное отклонение приводит к снижению прочности формирующегося соединения.

Эксцентриковый развальцовщик VALUE

Выбрать инструмент для развальцовки медных трубок можно при учете следующей информации:

  1. Глубина развальцовки.
  2. Внутренний диаметр изделия.
  3. Определенные характеристики материала: твердость и степень пластичности.
  4. Наружный диаметр.
  5. Толщина стенок. Этот параметр определяет то, как сложно провести обработку заготовки.
  6. Расстояние, на которое изделие может выступать за границы фиксирующего механизма.
  7. Расстояние между центрами внутренних отверстий.
  8. Наличие и особенности соединительных швов. Некоторые заготовки получаются путем сваривания концов. Получаемый шов может по-разному реагировать на пластическую деформацию.
  9. Необходимость в образовании канавок на поверхности. Развальцовка также может привести к образованию требуемых канавок на медной трубке.

Большинство применяемых устройств характеризуется универсальностью. Все механизмы также могут отличаться друг от друга.

Инструменты, предназначенные для проведения рассматриваемой работы, позволяют:

  1. Исключить вероятность появления сильных разрезов. Это достигается за счет постепенного оказания давления, которое распределяется равномерно.
  2. Достигнуть равномерной толщины стенок. При этом подобный результат можно достигнуть даже в случае, если изначально заготовка имела неравномерные стенки.
  3. Отверстие внутри изделия становится гладки и ровным.

Большей производительностью характеризуются устройства с электрическим приводом. Он сегодня широко распространены, незаменимы в случае, когда нужно деформировать изделие с большой толщиной стенок.

Развальцовка в домашних условиях

Провести развальцовку можно в домашних условиях. Для этого могут использоваться самые различные механизмы, в большинстве случаев приобретают механический.

В некоторых случаях для проведения работы создается самодельный механизм развальцовки. Он также характеризуется высокой производительностью и универсальностью в применении.

Как изготовить инструмент?

Самодельный инструмент можно изготовить для его длительного применения. Конструкция достаточно проста, она представлена станиной, изготавливаемой из двух схожих по геометрии уголков. При сборке механизма применяется:

    1. Болгарка.
    2. Заточной и сверлильный станок.
    3. Два болта с резьбой не менее 8М.
    4. В качестве основного материала может использоваться уголок длиной 100 мм. Лучше всего выбрать вариант исполнения из нержавеющей стали.
    5. Оправки.

    Уголки скрепляются между собой болтами. Для этого сверлильным станком делают соответствующие отверстия. В основе фаски просверливаются отверстия.

    Самодельный развальцовщик

    Работать с подобным механизмом следует также, как и с многими другими, которые можно приобрести в специализированных магазинах.

    Как развальцевать медную трубку?

    Благодаря высокой пластичности меди обрабатывать медные трубки из этого сплава достаточно просто. Развальцовка медных трубок своими руками проводится следующим образом:

    1. Заготовка зажимается в державке так, чтобы она выходила за края на 5-6 мм.
    2. Вместо конуса устанавливается специальная насадка, которая подходит под диаметр заготовки.
    3. Надевается штуцер, уделяется внимание направлению резьбы.
    4. Штамп должен изготавливаться из материала, твердость которого намного больше твердости заготовки. Он вдавливается, за счет чего край торца деформируется.
    5. Вместо штампа устанавливается конус. Он вдавливается постепенно. Только при равномерном воздействии можно обеспечить требуемое качество получаемого изделия.
    6. После обработки происходит осмотр заготовки. При появлении незначительных дефектов их можно зачистить.

    Некоторые заготовки подвержены в меньшей степени обработке рассматриваемым методом. Примером можно назвать хрупкие сплавы, в структуре которых при деформации могут появится трещины и другие дефекты.

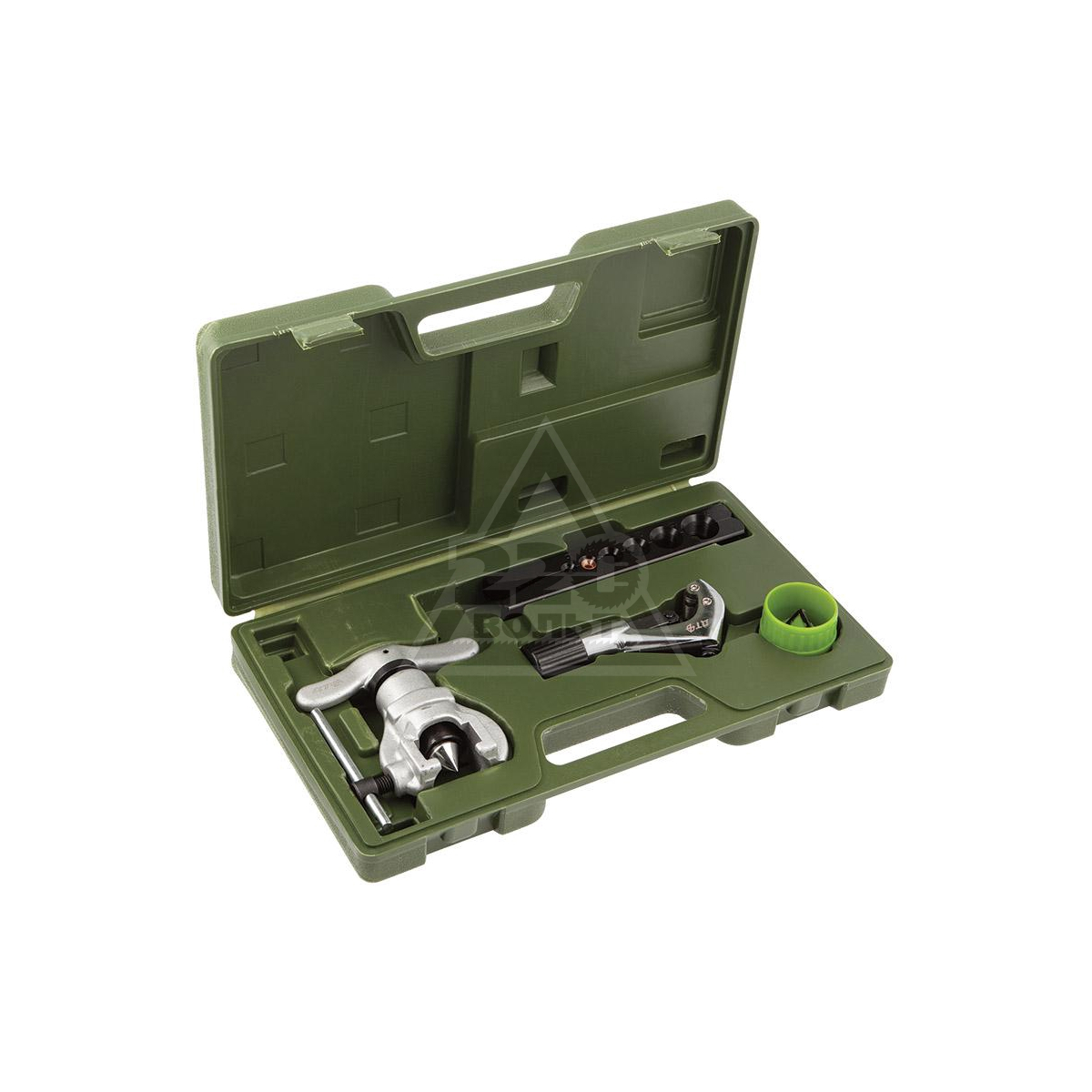

AN040043A Набор для развальцовки трубок

СПЕЦИФИКАЦИЯ
Код товара48573
Количество в упаковке1/12
АртикулAN040043A
Страна производительТайвань
ОПИСАНИЕ

Набор включает в себя перечень инструментов, применяющихся для изготовления элементов гидравлических магистралей автомобиля: систем питания, смазки, кондиционирования, тормозной системы и гидропривода сцепления.

Инструменты позволяют обрезать и развальцовывать трубки, изготовленные из меди, алюминия или мягких сортов стали, для соединений со стандартной и усиленной, двойной развальцовкой. Для удобства, детали, входящие в состав набора, хранятся в оригинальном пластиковом кейсе.

Подходит для трубок с внешним диаметром 4, 6, 8, 10, 12, 15, 16 мм.



СОДЕРЖАНИЕ
-Содержание:
-Труборез роликовый, усиленный с резаком для удаления заусенцев и запасным роликом;
-Зажим для фиксации трубок диаметрами: 4, 6, 8, 10, 12, 15, 16 мм.;
-Пуансоны («грибки») для двойной развальцовки трубок диаметрами: 4, 6, 8, 10, 12 мм.;
-Станок для развальцовки;
-Пластиковый кейс.

Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO. , LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.

На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).

Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».

Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:



  • Нагрузок, превышающих расчетные.
  • Воздействий, не связанных с выполнением основных функций изделия.
  • Нарушений правил хранения, обслуживания и применения.
  • Естественного износа.



В этой связи, производитель настоятельно рекомендует:



1)      Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

2)      Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.

3)      Не допускать падения инструмента с большой высоты на твердую поверхность.

4)      Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

5)      Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.

6)      Правильно и своевременно производить работы по техническому обслуживанию инструмента.

7)      При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.

8)      Правильно и своевременно производить очистку инструмента от загрязнений.

.

Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.



Труборасширители

Сортировать ---Сначала дешевыеСначала дорогие

На странице: 204080

Артикул: 00-00009470

Производитель: AIST

В наличии, 2 - 3 дня

Артикул: 00-00009471

Производитель: AIST

Артикул: JTC-5632

Производитель: JTC

Артикул: 222601r

Производитель: ROTHENBERGER

Артикул: JTC-5633

Производитель: JTC

Артикул: 83037

Производитель: RIDGID

Артикул: 41162

Производитель: RIDGID

Артикул: 222403r

Производитель: ROTHENBERGER

Артикул: 23650-h22

Производитель: KRAFTOOL

151331498315017115381498292579361748814197

Каталог товаров

Фильтры

Производитель

Машина для расширения труб

, машина для расширения труб Поставщики и производители на Alibaba.

com

Она предназначена для использования для выполнения работ по соединению труб PEX методом осевого прессования с трубной муфтой и фитингом. Макс. С CW-1632 работа по соединению труб становится экономичной, простой и безопасной, без припоя, без пламени, без клея. В: Чем отличаются от других? О: мы можем обещать, что наши инструменты имеют легкий вес, но позволяют сэкономить около 50% затрат на рабочую силу.

Формование контролируется гидравлически, зажим - гидравлически.Контроллер микрокомпьютера с английским или любым другим языком. Если контейнер слишком жесткий, мы будем использовать полиэтиленовую пленку для упаковки или упаковать ее по специальному запросу клиента.

Автоматическая гидравлическая машина для развальцовки металлических труб с ЧПУ. Адаптированный материал: стальная труба, нержавеющая сталь, медная труба, алюминиевая труба и т. Д. Длина заготовки составляет 450 мм без минимальной длины заготовки 5) Формы могут быть выпуклыми, вогнутыми, секционными, длинными 7 плоскими , квадратная, V-образная, открытый локоть и плоский локоть. Изображение машины Наша мастерская Профессиональная экспортная деревянная упаковка Рабочее видео Контактное лицо: Кэндис (Мисс) Zhangjiagang City Telhoo Machinery Manufacture Co.

, Ltd создана 29 июля 2015 года, уставный капитал 5 миллионов. У нас есть обрабатывающий центр с ЧПУ, токарный, расточный и фрезерный станок с ЧПУ. Мы искренне надеемся на возможность сотрудничества с вами.

Если вы сядете на поезд, вы можете добраться до железнодорожной станции Хэншуй. Мы заберем вас, когда вы приедете. Свяжитесь с нами Контактное лицо Киса Skype skycompany66 Whatsapp + 86-15226507221 Нажмите, чтобы получить дополнительную информацию & amp; # 65281; & amp; # 65281; & amp; # 65281;

Прочие машины для производства теплообменников Машины и / или пресс-формы для аналогичных теплообменников и их принадлежностей Wuxi Wondery Trading Co.Мы можем поставить производственную линию теплообменников для автомобильных радиаторов, конденсаторов, маслоохладителей, нагревателей или других теплообменников, а также конденсаторов и испарителей HVAC. Другие машины для производства теплообменников Машины и / или пресс-формы для аналогичных теплообменников и принадлежностей к ним

Машина для расширения труб | SACOME

Недавно мы инвестировали в приобретение расширителя труб . Этот метод позволяет выполнять соединение трубы с трубной решеткой механически без сварки.

Наша компания на протяжении всей своей истории специализировалась в пищевой и фармацевтической промышленности, где приварка труб к трубчатой ​​пластине считается наиболее распространенным методом, так как он является наиболее асептическим. Однако для некоторых других применений в химической и промышленной сфере многие клиенты просят такой тип соединения. Следуя философии инноваций и адаптации, которая всегда характеризовала нашу компанию, мы решили подойти к покупке расширительной машины для труб MAUS, которая является ведущим брендом в своем секторе.

Эта покупка сопровождалась курсами обучения как для операторов, так и для технических специалистов с целью оптимизации их конструкции и использования. Кроме того, отдел R + D + i подготовил и провел испытания, чтобы точно узнать сопротивление соединения. Для этого использовались разные моменты затяжки и обрабатывались трубы и трубные решетки разной толщины. Наконец, испытание было проведено с трубчатыми пластинами, которые включали в себя прорези, включая стандартные, и гладкие отверстия, установив улучшение механической фиксации между обоими элементами, которое предполагалось обработкой.

Эта новая технология придает нашему бизнесу универсальность, которой к тому времени у нас не было, охватывает более широкий спектр рабочих мест и является более конкурентоспособной на рынке промышленного теплообмена.

Также появляется комбинированное применение: механическое крепление и фиксация при помощи сварки труб-пластин. В соответствии с технологическим процессом, внедренным SACOME в производственном отделе, сборка труб производится на трубной решетке путем механического расширения с последующей сваркой.Это сокращение времени производства с соответствующим снижением затрат с целью дальнейшего повышения конкурентоспособности нашей компании на текущем рынке.

расширители труб | Расширитель НКТ

Lakeview Equipment продает расширители трубок уже 40 лет. На сегодняшний день мы являемся поставщиком № 1 трубных расширителей для промышленность медицинских изделий. Регулярно медицинский продукт производители консультируются с инженерными экспертами Lakeview с их особые проблемы, связанные с расширением труб вместо фитингов.Полная линейка расширителей, совместимых с чистыми помещениями, Lakeview решает эту проблему.

Как наши расширители труб улучшают чистоту помещений

Трубные расширители упрощают установку монтаж. Этот тип устройства для чистых помещений помогает операторам избежать переутомления и предотвратить травмы, связанные с расширением гибкие трубки и вставка фитингов в трубки. Лейквью расширители трубок разработаны, чтобы быть прочными, удобными в использовании и проста в обслуживании.Они одобрены для чистой комнаты среды.

Расширение операций проще с Вид на озеро.

Доступные типы расширителей труб

Lakeview Equipment поставляет как пластиковые расширители трубок и расширители виниловых трубок. Уникально, мы также предоставить индивидуальные расширяющие устройства, которые расширяют материал трубки, и при необходимости мы можем изготовить оборудование в соответствии с вашими точными спецификациями.

Тщательное проектирование и производство идет в каждый продукт, который мы поставляем.Наши устройства будут расширять латекс, силиконовые, виниловые и большинство пластиковых и резиновых трубок различных толщины, чтобы фитинги можно было правильно вставить, однако наши продукты не раскалывают или не растягивают материал трубок. Читать о наших отдельных продуктах ниже или контакт нас онлайн.


Расширяет латексные, силиконовые и резиновые трубки

Расширитель труб, модель 1600-1 особенно подходит для силикона и латекса или трубок с твердостью до 50.Регулируемое расширение челюсти. Устройство поставляется с основанием, не допускающим царапин, ножной педалью с регулятором, манометром и ручным переключателем.




Помогает сохранить пальцы сотрудников
Трубный расширитель

, модель 875AC - наш самый популярный расширитель. Он используется на сотнях установок по всему миру, обеспечивая надежную работу с длительным циклом и максимальную эффективность. Его запатентованная конструкция кулачка / кулачка исключает чрезмерно растянутые или раздвоенные трубки.



Вставьте фитинг, пока трубка находится на расширителе
В расширителе трубок модели 875BC

используются губки под углом 90 градусов, чтобы можно было вставить фитинг при расширении трубки. Он имеет ту же запатентованную конструкцию кулачка / кулачков, что и наша модель 875AC. Зажимы с тефлоновым покрытием позволяют трубке и фитингу легко сниматься с устройства в сборе.



Сменные прямые или 90-градусные губки

Модель 595AC - еще один популярный расширитель трубок. инструмент.Если вам нужен расширитель трубок или носилки с бесконечным, легко изменяемым расширением челюстей, это то, что вам нужно.




Дополнительная мощность для тяжелых условий эксплуатации
Расширитель трубок модели 995HD

- это прочный расширитель для тяжелых условий эксплуатации, особенно подходящий для труб большого диаметра или труб с большой толщиной стенки или прочного твердомера. Его упрощенная конструкция обеспечивает долгий срок службы и минимальное обслуживание.


Двойные губки

То же, что и наш расширитель трубок 995HD, с дополнительными двойными губками для различных работы по расширению труб.


Отличие Лейквью: последовательность. Надежность. А также Настройка.

Мы единственная компания, имеющая четыре десятилетия опыта и способности настраивать решения на уровне, который мы делаем. В результате мы заслужили доверие компаний от Бренды из списка Fortune 500 для медицинских стартапов.

Как заказать

1. Звоните нам по телефону 847-674-2300 и мы обсудим ваши потребности / проблемы
2. Вы отправляете образец ваших труб и фитингов для нас
3. Использование вашего трубки / фитинги мы затем собрали короткое видео, показывающее вам как наша машина для развальцовки труб улучшит ваш процесс
4. Мы отправляем вам видео и просматриваем его вместе с вами
5. Затем в с чистой совестью мы доказали, что машина работает и что она при доставке будет работать для вас
6.Вы размещаете заказ

Часто задаваемые вопросы Вопросы Q: Что делают машины для развальцовки труб?
A: Наша трубка расширительные машины могут растягивать и расширять мягкие и твердые пластмассы в качестве материала резиновых трубок. Они помогают вы, фактически расширив неметаллическую трубку так, чтобы трубка «А» могла штуцер "Б". Внутренняя часть трубки фактически растянута так, что приблизительно в два раза больше исходного диаметра. Размер самой трубки фактически увеличивается, чтобы фитинг можно было правильно вставить.

Вопрос: Трубные расширители Lakeview регулируются?
А: Да. Наши расширители регулируемый. Расширение челюсти регулируется на многих доступных моделях. Если есть потребность, которая требует изготовления на заказ, мы можем предоставить решение и для вас.

Q: Какая толщина трубок у вас? модели трубок-расширителей в состоянии работать?
A: Наше оборудование прочное и он специально разработан для расширения как более тонких, так и толстых трубок. Наши расширители трубок могут обрабатывать многие типы медицинских и гибких трубок. которые включают латекс, нейлон, винил, силикон, тайгон, резину, полиэтилен, полипропилен, полистирол, гибкий полиуретан, шланги и больше.

В: Может ли трубка «расколоться» во время работы?
A: Наша трубка расширяется оборудование было спроектировано так, чтобы не разрывать и не растягивать трубки, когда используется правильно.

Q: Кто обычно является вашими клиентами?
A: Мы обслуживают компании любого размера в отрасли медицинских изделий, чьи операции требуют расширения медицинских трубок, а именно биомедицинский рынок. Наши продукты используются по всей территории США. Государства и на международном уровне в стерильной среде, такой как чистые комнаты.

Q: Какой неэффективный производственный процесс делает Lakeview Tube? Расширители заменить?
A: В данный момент, если вы находитесь в медицинская промышленность или производитель, который пытается расширить медицинские трубки вручную, но изо всех сил пытаются найти эффективный способ получить трубки над фитингом, тогда расширители трубок Lakeview помогут вам автоматизировать этот процесс и повысить производительность.

Q: Как быстро я могу заказать расширитель трубок?
A: Мы обрабатываем заказы очень эффективно и в срок, который подходит для нашей клиентской базы.Большинство товаров есть в наличии и готовы к отправке. Индивидуальные заказы обычно могут быть производится в течение 2-4 недель. Вам всегда будет предоставлена ​​четкая доставка сроки выполнения всех заказов заранее.

Q: Как я могу реализовать ваши расширители труб на нашем предприятии?
A: Наши квалифицированные инженеры предоставили множество решений для индивидуальных запросов постоянно меняющийся рынок. Мы рекомендуем вам воспользоваться нашими бесплатный процесс оценки. Отправьте нам свои трубки и фитинги комбинации и позвольте нашему опытному персоналу решить вашу сборку потребности.Дадим профессиональные рекомендации в кратчайшие сроки. сроков выполнения работ.

Q: Какие жидкости могут быть обработаны через ваши расширители трубки?
A: Чаще всего наши расширители труб используются для расширения трубок, используемых для пропускания жидкостей, таких как физиологический раствор, кровь или моча через них.

Q: Ваша трубка расширители утверждены для чистых помещений?
А: Да! Валидация несколько этапов, которые начинаются с аттестации дизайна и заканчиваются итоговая аттестация.Все наши расширители трубок прошли обширную тестирование и прошли все необходимые сертификаты для проверки чистых помещений.

Q: Какой тип трубки я могу расширить с помощью вашей трубки? расширители?
A: Наши расширители трубок особенно подходят для расширить резиновые, виниловые, полиуретановые и силиконовые или латексные трубки.

Q: Как ваши расширители труб могут сделать моих сотрудников больше? эффективный?

A: Наши расширители трубок обеспечивают систему, которая снижает нагрузку на мышцы и пальцы оператора, таким образом повышение производительности.Lakeview тесно сотрудничает с нашими клиентами, чтобы разработать безопасное и эффективное индивидуальное решение, помогающее снизить количество требований о компенсации Workman.

Q: Каким образом ваша машина для расширения трубок работает?
A: Пока разные модели наших расширителей работают немного иначе, большинство из них работают, помещая трубку на челюсти, а затем нажмите на ножную педаль. Затем челюсти разделятся и расправить трубку. Отпустите педаль, чтобы челюсти сомкнулись. Удалять трубку из губок и сразу вставляем в трубку штуцер.

В: Мы не уверены, какой тип расширителя трубок нам нужен; может ты помогаешь?
A: Наши опытные инженеры могут помочь вам эффективно решить проблемы, связанные с расширением и резкой труб, установка фурнитуры и специализация в соответствии с требованиями чистого помещения среда. Мы рекомендуем вам воспользоваться нашей бесплатной оценкой процесс и позвольте нашему опытному персоналу решить ваши монтажные потребности, и дадим вам профессиональную рекомендацию.Позвоните нам по 847-674-2300, чтобы обсудить ваши потребности.

Q: Поставляете ли вы расширители труб для других отраслей?
A: В то время как наши клиенты в основном из медицинского сектора, более лет мы расширились в другие отрасли помимо медицины устройств. Поинтересуйтесь вашими конкретными потребностями, и мы увидим, как мы могу помочь тебе. Позвоните нам по телефону 847-674-2300.

Свяжитесь с нами сегодня Если у вас есть вопросы, позвоните нам по телефону 847-674-2300 или напишите нам по адресу продажи @ lakeviewequipment.com. Мы будем рады помочь Вам.

гидравлический расширитель труб | Машина для расширения труб

Преимущества компании
1. Гидравлический расширитель труб Suncenter разработан нашими талантливыми дизайнерами, которые делают упор на создание функциональных и стильных ванных комнат и идут в ногу с последними тенденциями в индустрии сантехники.
2. Этот продукт не имеет себе равных по качеству, долговечности и долговечности.
3. Чтобы соответствовать установленным отраслевым стандартам, продукция подвергается строгому контролю качества на протяжении всего производства.
4. Благодаря своей гибкости продукт успешно используется для решения различных промышленных проблем, таких как утечки и герметизация.

Машина для расширения трубок с гидравлическим давлением

Теплообменник, произведенный по технологии быстрого расширения, имеет преимущества равномерного расширения, безопасности и надежности, длительного срока службы и низкого уровня отказов.Кроме того, операция расширения проста, а скорость расширения высокая, что значительно сокращает время производства или технического обслуживания и снижает потери при остановке химического завода и имеет высокие экономические преимущества.

  • ◪ Экспандер серии STE-300 - это специальный детандер для производства и обслуживания котлов и теплообменников. Оборудование может надежно расширять трубы теплообменника различных спецификаций и материалов, особенно для теплообменников с толстой трубной решеткой и трубчатым теплообменником большого диаметра.

  • ◪ характеристики: 

  • ◪ Расширение трубной решетки произвольной толщины за один раз. 

  • ◪ Расширение средней трубной решетки или теплообменника с несколькими трубными решетками на любую глубину.

  • ◪ Расширение трубы с внутренней резьбой или сварной трубы. 

  • ◪ Остаточное напряжение после деформационного шва невелико, и возникновение коррозии зазоров нелегко.

  • ◪ Деформационный шов трубы теплообменника не удлиняется в осевом направлении, а слегка сжимается, что помогает снизить уровень шума при работе.

  • ◪ Погрешность внутреннего отверстия трубки велика, и диаметр расширительной головки можно соответствующим образом отрегулировать в полевых условиях. (Максимальный припуск на шлифование расширительной головки составляет 0,3 мм). 

  • ◪ Компенсатор не загрязнен маслом и не влияет на расширение перед сваркой.

  • ◪ Край теплообменника с трубной коробкой может быть расширен напрямую, что очень удобно.

  • ◪ Один человек может непрерывно расширяться, 6-8 концов труб могут расширяться каждую минуту.

  • ◪ Значительно улучшены комплексные экономические преимущества.

2802 180-340

кг) 6.3

Максимальное давление расширения (МПа)

350

Интерфейс расширительной штанги (мм)

M10X1

Давление расширения

Вес рабочей рукоятки (кг)

1,5

Скорость расширения (раз / мин)

5-7

Общий вес машины (

500

Минимальный диаметр расширительного сопла (мм)

≥5

Внешние размеры расширителя трубки (длина, X ширина, X высота) (мм)

9000X154 1260

Расширение самой тонкой трубной решетки (мм)

6

Блок питания

Трехфазный 380 В

Диапазон стенок расширительного сопла (внутренний диаметр / внешний диаметр)

≤ прочности расширения 1/1. 25 и расширение за счет прихвата 1 / 1,4

Входная мощность

5,5 кВт

Расширяющая среда

Эмульсия или вода

Шероховатость отверстия в пластине трубки

1 Ширина паза для расширения прочности (мм)

8-10-8 или 9-10-9-12

Конструкция расширителя

Гидравлический расширитель труб в основном состоит из система гидравлического управления, система усиления давления и система управления расширителем гидравлического трубопровода.

Принцип работы

Гидравлические насосы приводятся в действие двигателями для создания давления в гидравлической системе управления, а среда расширяющейся трубы под давлением направляется к рабочей рукоятке через шланг высокого давления, тем самым создавая давление на расширяющееся соединение. Настройка давления осуществляется в основном с помощью сенсорного экрана, чтобы установить необходимое давление пользователя. Давление расширяющейся среды трубки передается на модуль ЦАП через передатчик. Значение давления отображается на сенсорном экране «текущее значение давления».Когда текущее значение давления равно заданному значению давления, система сброса давления срабатывает, и весь процесс расширения заканчивается.


Характеристики компании
1. Компания Dongguan Suncenter Fluid Control Equipment Co., Ltd стала лидером в производстве цен на гидравлические прессы в Китае и движущей силой прогресса этой отрасли.
2. Используя передовые технологии, компания Dongguan Suncenter Fluid Control Equipment Co., Ltd улучшила не только качество расширительной машины, но и ее производительность.
3. В концепции обслуживания гидравлических расширителей труб в компании Dongguan Suncenter Fluid Control Equipment Co., Ltd особое внимание уделяется оборудованию для расширения труб. Спрашивайте! Компания Dongguan Suncenter Fluid Control Equipment Co., Ltd. специализируется на автоматическом гидравлическом прессе, расширителе медных труб. Спрашивайте! Информация о расширении трубки

| Инструменты для труб и труб

ELLIOTT SCOTT LTD. ИНСТРУМЕНТ ДЛЯ ТРУБ И ТРУБ

Основные принципы расширения труб

Расширение трубы - это искусство уменьшения стенки трубы за счет сжатия снаружи

диаметр трубки на неподвижной поверхности….. такие как расширяющиеся трубы в

трубных решеток, барабанов или фланцев. Чтобы обеспечить правильное расширение трубы, стенка трубы должна быть уменьшена на заранее определенный процент, и такая работа должна быть точно повторена для всех труб, которые необходимо расширить.

Чтобы начать этот процесс, важно, во-первых, получить точные данные о размерах для работы по расширению трубы и, во-вторых, предоставить информацию об используемых материалах. Самый простой способ сделать это - загрузить нашу форму запроса на расширитель трубок, заполнить данные и вернуть ее нам.

Чтобы понять величину уменьшения стенки трубы, которая потребуется для достижения 100% -ного соединения трубы и трубной решетки, нам необходимо определить, какой будет процент уменьшения стенки и каковы характеристики материалов трубок. использовал. Простое практическое правило: чем тверже материал, тем меньше требуется уменьшение стенок для соединения труб. Поэтому мы должны знать, какое уменьшение стенки трубы мы можем применить к каждому металлу.Ниже приведены некоторые рекомендации, которые можно использовать при расширении трубок из тех же материалов.

Материалы труб

Медь и медно-никель 8-10%

Углеродистая сталь и адмиралтейская латунь 7-8%

Нержавеющая сталь и титан 4-5%

Углеродистая сталь

сегодня широко используется в строительстве сосудов высокого давления. Уменьшение стенок трубы должно составлять примерно 7-8%, а при расширении необходима смазка. Если конец трубы трескается или трескается, а инструмент демонстрирует чрезмерный износ, необходимо учитывать два фактора. Первый - это степень уменьшения толщины стенки, а второй - твердость материала трубки.

Латунные трубки широко используются в конденсаторах. При расширении используйте много смазки. Для достижения оптимальных результатов требуется уменьшение стенки трубы примерно на 7-8%, но при расширении в зубчатое отверстие оно может варьироваться от 4 до 10% для плотного соединения. Дальнейшее уменьшение толщины стенки более 10% может вызвать трещины, утечки или отслоение концов труб.

Нержавеющая сталь, титан и другие более твердые сплавы требуют уменьшения стенки трубы на 4–5% для обеспечения хорошего качества соединения трубы.Поскольку эти материалы имеют тенденцию к деформационному упрочнению, полное обжатие стенки должно выполняться быстро с минимальной повторной прокаткой или вообще без нее. Скорость прокатки очень важна, и при прокатке титановых труб рекомендуется использовать многорядные расширители (4 ролика и более).

Основные причины утечек в трубках

Утечка при прокатке труб обычно вызывается одним из следующих факторов: недостаточная прокатка, чрезмерная прокатка, неправильная подготовка трубных решеток или дифференциальное тепловое расширение. Такие условия могут иметь серьезные последствия как для производителя, так и для обслуживающих компаний.

Под прокаткой

Как следует из названия, это происходит, когда труба не расширяется, чтобы заполнить отверстие в трубной решетке, и не достигается правильное уменьшение стенки. Однако лучше перевернуться, чем перевернуться.

Перекат

Перекат происходит, когда расширение внутреннего диаметра трубы превышает расширение, необходимое для правильного уменьшения стенки для достижения оптимального соединения трубы.Перегрузка может нанести судну значительный ущерб. Перекатывание уменьшит размеры связок между трубками и ослабит этот мост. Как только это произойдет, это вызовет реакцию во всех связках, окружающих эту слабую связку. Если мы уменьшим прочность связки, трубка рядом с расширяемой трубкой будет протекать.

Перекатывание также вызывает деформацию трубных решеток или барабанов, например, отверстия в форме яйца. Это также вызовет диаметральное расширение, которое является общим увеличением трубной решетки или барабана.Известно, что чрезмерное перекатывание приводит к изгибу или деформации трубной решетки до такой степени, что стандартная длина трубы не может использоваться в сосуде до тех пор, пока изгиб или коробление не вернутся к нормальному состоянию. Таким же образом можно повредить пучки трубок.

Неправильная подготовка отверстий для трубок

Неправильная подготовка отверстий для трубок - еще одна основная причина утечек трубок. Если трубная решетка или барабан зазубрены, чрезвычайно трудно расширить трубку, чтобы заполнить эти выбоины или разрывы без чрезмерного расширения.Чем ровнее седло трубы или отверстие трубы, тем легче свернуть оптимальное соединение. Связки и стенки световой трубки обуславливают важность того, чтобы отделка поверхности отверстия для трубки находилась в низком микродиапазоне. Хотя сверлильное оборудование с ЧПУ улучшило качество отверстий, мы по-прежнему придерживаемся мнения, что инструменты для калибровки или полировки еще больше улучшат чистоту поверхности отверстий для труб.

Дифференциальное тепловое расширение

Дифференциальное тепловое расширение может привести к более толстым трубным решеткам.Когда расширение из-за накопления тепла заметно меняется между более тонкой трубкой и трубной решеткой, происходит смещение трубки. Одним из наиболее важных шагов для обеспечения надежного и прочного соединения труб является тщательная очистка поверхностей конца трубки и стенки отверстия для трубки. Эти две поверхности должны быть чистыми и свободными от пыли, грязи, прокатной окалины, ямок и царапин. Чрезвычайно важно устранить продольные трещины в стенке отверстия для трубки. Эти продольные линии вызовут утечку через трубку.

Гидравлические расширительные системы труб - Производитель гидравлических расширительных машин от Thane

Подробная информация о продукте:

4 4
Использование / применение Расширительная трубка
Название модели / номер BHEP-500
Bhartiya
Использование вода
Диапазон расширения трубки (миллиметры) 25-102
Скорость (об / мин) 954

Бесшумный во время использования. В сравнении электрическая и пневматическая расширительная система не имеют значения.
2. Привод
обменивается данными с насосом через дистанционное управление 9 В постоянного тока. Это обеспечивает безопасность и устраняет необходимость в электричестве.
3.
Компактный, поэтому его легко использовать внутри барабанов котла.
4.
Совместимость - Одинаковый блок питания для всех 4 приводов для расширения трубы 5/8 "OD 4".
5.
Очень высокий крутящий момент - легко расширяет толстостенные трубы большого диаметра в толстых трубных решетках.
6.
Длительный срок службы + низкие эксплуатационные расходы.
7 ..
Монтаж котла завершен в рекордно короткие сроки.
8.
Можно использовать в течение долгого рабочего дня, поскольку привод не подвержен воздействию тепла.
9.
Двойной привод Доступен блок питания для подключения 2 приводов к одному блоку питания, чтобы сократить время расширения трубы еще на 50%.
10.
Микропроцессорное управление на насосе автоматизирует цикл расширения. Время отключения, паузы и обратного хода для привода регулируется.Нет необходимости в повторном ручном ОСТАНОВЕ / ПУСКЕ привода во время цикла расширения - автоматическая сборка.

Гидравлический насос Модель
ВВЭП-300 ВФВЭ-500 ВФВЭ-1000
  • Емкость масляного бака (литры)
30 80 138
Гидравлические масла SAE VG 68 SAE VG 68 SAE VG 68
Вес нетто (сом) 80 100 220
Максимальное рабочее давление (бар) 100 100 100
Электродвигатели 3 фазы, однофазный 5 фаз, однофазный 10л.Трехфазный
Напряжение 230 В 2/110 В 415V 415V
Габаритные размеры (мм) 610 * 270-985 820 * 470 * 985 1775 * 550 * 1200
Стандартный размер шланга | (длина) 1/2 дюйма (10 м) 1/2 дюйма (10 м) 1/2 дюйма (10 м)

Системы расширения гидравлических труб - Powermaster

Гидравлический насос HEP-500

  • Привод связывается с насосом через дистанционное управление 9 В постоянного тока. Это обеспечивает безопасность и устраняет необходимость в электрическом шнуре между насосом и приводом, который предоставляют другие производители.
  • Бесшумно во время использования. По сравнению с ними электрические и пневматические расширительные системы шумят.
  • Компактный, поэтому простой в использовании внутри барабана котла.
  • Совместимость
  • - Один и тот же блок питания для всех 4 приводов для расширения на 5/8 дюйма.трубка диаметром от диаметра до 4 дюймов.
  • Разработан с очень высоким крутящим моментом - может легко расширять трубы большого диаметра с толстыми стенками в толстые трубные решетки.
  • Длительный срок службы + низкие эксплуатационные расходы.
  • Монтаж котла завершен в рекордно короткие сроки.
  • Может использоваться в течение долгого рабочего дня, поскольку привод не подвержен воздействию тепла.
  • Блок питания с двумя приводами доступен для подключения 2 приводов к одному блоку питания, чтобы сократить время цикла расширения трубы еще на 50%.
  • Микропроцессорное управление на насосе автоматизирует цикл расширения. Время отключения, паузы и обратного хода для привода регулируется.
  • Нет необходимости в повторном ручном ОСТАНОВЕ / ПУСКЕ привода во время цикла расширения - полностью автоматически

Гидравлический насос - Технические характеристики

Гидравлический насос модели
HEP-300 HEP-500 HEP-1000 СДВОЕННАЯ ГОЛОВКА
Емкость масляного бака (литры) 30 45 138
Гидравлическое масло SAE VG 68 SAE VG 68 SAE VG 68
Максимальное рабочее давление (бар) 100 100 100
Масса нетто (кг) 80 100 220
Габаритные размеры (мм) 610 х 270 х 985 820 х 320 х 985 1775 х 550 х 1200
Электродвигатель 3 л. с.Однофазный 5 л.с. 3 фазы 10 л. 3 фазы
Напряжение 230 в / 110 в 415v 415v
Стандартный размер шланга (длина) 1/2 дюйма (10 метров.) 1/2 дюйма (10 метров) 1/2 дюйма (10 метров)
Технические характеристики гидравлических приводов

Диапазон расширения трубки Привод Привод без нагрузки
Скорость (об / мин)
Вес привода, кг.
Стальная труба нар. Медная трубка Н.Д. Модель
Квадратная розетка
Дюйм
С HEP-300/500/1000
мм дюймов мм дюймов
15–25 5/8 - 1 25–38 1-1. 1/2 HED-3 3/8 620/954/800 9,6
19 - 38 3/4 - 1,1 / 2 32–64 1.1 / 4–2,1 / 2 HED-4 3/8 и 1/2 350/480/400 9,7
38 - 76 1,1 / 2 - 3 50-102 2-4 HED-5 1/2 и 3/4 62/84/70 11. 0
50-102 2–4 HED-6 3/4 и 1 40/62/54 11.5

Примечание: Привод поставляется с КНОПКАМИ ПЕРЕДНЕГО, СТОП, ОБРАТНОГО, АВТОМАТИЧЕСКОГО, БЫСТРОРАЗЪЕМНЫМИ МУФТАМИ, РОЗЕТКАМИ и РЕАКЦИОННОЙ ШИНАМИ. Powerpack включает 2 шланга длиной 10 метров каждый. При необходимости могут быть поставлены более длинные шланги.

Технические характеристики гидравлических шлангов
Арт. Гидравлический шланг
(Кол-во x размер x длина) (Mtrs.)
HE / HS / 1210/2 2 x 1/2 дюйма x 10
HE / HS / 5815/2 2 x 5/8 ”x 15
HE / HS / 5820/2 2 x 5/8 ”x 20
HE / HS / 1210/4 4 x 1/2 дюйма x 10
HE / HS / 5815/4 4 x 5/8 ”x 15
HE / HS / 5820/4 4 x 5/8 ”x 20

Характеристики кабеля питания
Арт. Длина кабеля питания
(Mtrs.)
HE / SC / 15 15
HE / SC / 20 20
HE / SC / 25 25

Технические характеристики гнезда гидравлического привода
Арт. Квадратный размер
HE / DS / 38 3/8 дюйма
HE / DS / 12 1/2 ”
HE / DS / 34 3/4 дюйма
HE / DS / 1 1 дюйм
.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
