Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень сильно похоже на то, которое устанавливалось на стареньких копейках. Отличие только в том, что размеры рулевого редуктора немного больше. В целом же конструкция аналогичная.

Рулевое управление — это одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной неспособности совершать передвижение. Все работы по обслуживанию можно выполнить самостоятельно. Единственное, что лучше доверить специалистам, — регулировку развала и схождения передних колес.

Расположение рулевой трапеции

Все наконечники и рулевые тяги располагаются под моторным отсеком, практически возле земли. Если вывернуть до упора руль, то вы сможете увидеть наконечники рулевых тяг, которые при помощи подвижных шарниров установлены на поворотных кулаках. Конструкция трапеции состоит из:

  1. Одной средней рулевой тяги.
  2. Двух рулевых тяг по бокам.
  3. 6 наконечников, которые представляют собой подвижные шарниры.

Элементы системы фиксируются при помощи гаек с прорезями, в которые устанавливаются штифты, противодействующие проворачиванию.

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

  1. Значительное увеличение люфта рулевого колеса.
  2. Появление стука со стороны рулевого управления им.
  3. Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

  1. Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников.
    На них не должно быть трещин и разрывов.
  2. На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
  3. Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
  4. Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка — это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

  1. Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
  2. Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
  3. Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

  1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
  2. Неравномерный или быстрый износ покрышек.
  3. При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Увеличение люфта рулевого колеса

Для того чтобы проверить люфт руля, необходимо выполнить следующие действия:

  1. Поставьте автомобиль на ровной площадке.
  2. Накачайте колеса, чтобы уравнять давление.
  3. Установите руль таким образом, чтобы передние колеса были направлены параллельно центральной оси автомобиля.
  4. Установите линейку таким образом, чтобы она упиралась в приборную панель, слегка касалась выключателя света и рулевого колеса.
  5. Медленно пробуйте вращать руль и при этом следите за тем, как располагаются передние колеса.
  6. При смещении колёс нужно остановить вращение рулевого колеса.
  7. Сделайте отметку на руле напротив линейки.
  8. Начните вращать руль в обратную сторону до момента, когда колеса начнут проворачиваться.
  9. Установите вторую метку.

После всех проведенных действий необходимо измерить расстояние между этими двумя метками. При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение окажется меньше, потребуется заменить рулевой редуктор или зажать гайку червячного механизма.

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:
-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.
Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;

-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг

Классические модели Волжского автозавода отличаются высокой надежностью. Рулевой механизм автомобиля ВАЗ 2107 имеет сложное устройство и обеспечивает надежное управление в разных дорожных условиях. В процессе модернизации машины была разработана и установлена травмобезопасная колонка с составным валом. Размер установленного на ней руля позволяет водителю легко совершать маневры. Полный поворот колеса от упора и до упора – 3,5 оборота. Рулевая колонка передает усилие на привод через составной вал.

Механизм рулевой автомобиля ВАЗ 2107 достаточно информативен, в тоже время не утомляет и не усложняет управление машиной. Несколько затруднен поворот руля (несмотря на довольно большой диаметр) на стоянке, однако после начала движения сопротивление значительно ослабевает. У исправного рулевого механизма есть небольшой люфт, предельное значение которого определено правилами дорожного движения и руководством по эксплуатации. Система тяг и большое количество деталей в редукторе обуславливают это явление. В целом рулевое на семерке довольно надежное.

Устройство механизма рулевого и принцип действия

Система управления на ВАЗ 2107 по многим деталям унифицирована с первой моделью. Устройство и конструкция рулевого управления претерпели лишь небольшие изменения, в его состав входят:

  • механизм, передающий усилие от водителя на исполнительную часть;
  • привод рулевой непосредственно осуществляет поворот колес на требуемый угол.

Механизм рулевого управления в свою очередь состоит из следующих деталей и узлов:

  1. вал составной с карданной передачей;
  2. руль, (диаметр 520 мм) точнее колесо рулевое с колонкой;
  3. редуктор червячный.

Система включает в себя такие элементы;

  1. сошка;
  2. средняя и две боковые тяги и шарнирами шаровыми;
  3. рычаг маятниковый;
  4. рычаги поворотные.

Наружные тяги состоят из двух частей, позволяющих изменять их размер для регулировки угла схождения.

Схема рулевого управления

Работа системы в целом выглядит следующим образом: водитель вращает руль, размер которого позволяет выполнять это действие с небольшим усилием. Через составной вал в действие приводится червячный редуктор, понижающий число оборотов. Рулевой механизм автомобиля ВАЗ 2107 смазывается маслом ТАД-17, заправленным в редуктор. Вращение червячной шестерни вызывает перемещение двухгребневого ролика, что вызывает поворот вторичного вала.

Сошка, насаженная на него, поворачивается и увлекает за собой систему тяг. Эти детали воздействуют на рычаги и осуществляют синхронный поворот колес на заданный угол. Руль, который имеет удобный для водителя размер, в средней части имеет панель включения звукового сигнала. Устройство рулевого управления автомобиля ВАЗ 2107 имеет достаточно большой ресурс при правильном и своевременном выполнении регламентных работ.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

  1. Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
  2. Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
  3. Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.

Рулевое управление ваз 2107 устройство схема

Тяги, сошка, шарниры- где все это?

Основные детали и узлы рулевого управления Ваз-2107 и других заднеприводных моделей показаны на рисунке ниже. Чтобы понять,что неисправно, вспомним «кто есть кто». А еще нужно помнить о том, что поломки деталей и узлов рулевого управления очень опасны и, в большинстве случаев, приводят к серьезным авариям! Например, при обрыве рулевой тяги передние колеса теряют связь с рулем и машина улетает в кювет или на «встречку». Чтобы такого не произошло, давайте проверим состояние рулевого управления нашей «классики».

Рулевое управление Ваз-2107

1– боковая тяга. 2– сошка. 3– средняя тяга. 4 – Маятниковый рычаг. 5– регулировочная муфта. 6- нижний шаровой шарнир передней подвески. 7- правый поворотный кулак. 8- верхний шаровой шарнир передней подвески. 9- правый рычаг поворотного кулака. 10- кронштейн маятникового рычага. 11- подшипник верхнего вала рулевого управления. 12, 19- кронштейн крепления вала рулевого управления. 13- труба кронштейна крепления вала рулевого управления. 14- Верхний вал рулевого управления. 15- картер рулевого механизма. 16- промежуточный вал. 17- облицовочный кожух. 18- рулевое колесо. 20- фиксирующая пластина передка кронштейна. Стяжной болт крепления карданного шарнира. 22- лонжерон кузова.

Осмотр и проверка рулевого управления Ваз-2107

Проверять рулевое управление нужно если у вашего автомобиля появились такие признаки:
-повышенный люфт (свободный ход) руля;
-стуки в районе передних колес;
-затрудненное (тугое) вращение руля.
Все работы лучше и удобнее выполнять в смотровой канаве или на подъемнике. Обязательно пригласите помощника, одному с проверкой не справиться. Перед работой машину нужно хорошенько отмыть снизу.
Установим руль в положение для движения по прямой. Поворачивая руль влево- вправо поочередно проверяем:
-люфт руля по ободу 18 – 20 мм;
-в шарнирах и соединениях не должно быть стуков;
-крепления картера рулевого механизма и маятникового рычага не ослабли;
-в шаровых шарнирах тяг и в кронштейне маятникового рычага нет люфтов, а сошка не перемещается в осевом направлении;
-усилие поворота руля не превышает 20 кгс;
-регулировочные муфты боковых тяг надежно закреплены хомутами;
-все защитные колпачки и резиновые чехлы не имеют трещин и разрывов.

Шаровые шарниры рулевых тяг считаются исправными, если осевое перемещение (вдоль оси пальцев) не более 1,5 мм. При нажатии монтировкой на шарнир должно чувствоваться сопротивление пружины.

Устранение неисправностей

Ослабленные резьбовые соединения нужно подтянуть, поврежденные и изношенные узлы и детали- заменить. Наиболее часто под замену попадают рулевые тяги с шарнирами и маятниковый рычаг. Тугой руль или стук в рулевом механизме устраняются регулировкой зацепления червяка. После замены тяг нужно отрегулировать углы развала и схождения колес.

Посмотрите видео по диагностике рулевых тяг

Классические модели Волжского автозавода отличаются высокой надежностью. Рулевой механизм автомобиля ВАЗ 2107 имеет сложное устройство и обеспечивает надежное управление в разных дорожных условиях. В процессе модернизации машины была разработана и установлена травмобезопасная колонка с составным валом. Размер установленного на ней руля позволяет водителю легко совершать маневры. Полный поворот колеса от упора и до упора – 3,5 оборота. Рулевая колонка передает усилие на привод через составной вал.

Механизм рулевой автомобиля ВАЗ 2107 достаточно информативен, в тоже время не утомляет и не усложняет управление машиной. Несколько затруднен поворот руля (несмотря на довольно большой диаметр) на стоянке, однако после начала движения сопротивление значительно ослабевает. У исправного рулевого механизма есть небольшой люфт, предельное значение которого определено правилами дорожного движения и руководством по эксплуатации. Система тяг и большое количество деталей в редукторе обуславливают это явление. В целом рулевое на семерке довольно надежное.

Устройство механизма рулевого и принцип действия

Система управления на ВАЗ 2107 по многим деталям унифицирована с первой моделью. Устройство и конструкция рулевого управления претерпели лишь небольшие изменения, в его состав входят:

  • механизм, передающий усилие от водителя на исполнительную часть;
  • привод рулевой непосредственно осуществляет поворот колес на требуемый угол.

Механизм рулевого управления в свою очередь состоит из следующих деталей и узлов:

  1. вал составной с карданной передачей;
  2. руль, (диаметр 520 мм) точнее колесо рулевое с колонкой;
  3. редуктор червячный.

Система включает в себя такие элементы;

  1. сошка;
  2. средняя и две боковые тяги и шарнирами шаровыми;
  3. рычаг маятниковый;
  4. рычаги поворотные.

Наружные тяги состоят из двух частей, позволяющих изменять их размер для регулировки угла схождения.

Схема рулевого управления

Работа системы в целом выглядит следующим образом: водитель вращает руль, размер которого позволяет выполнять это действие с небольшим усилием. Через составной вал в действие приводится червячный редуктор, понижающий число оборотов. Рулевой механизм автомобиля ВАЗ 2107 смазывается маслом ТАД-17, заправленным в редуктор. Вращение червячной шестерни вызывает перемещение двухгребневого ролика, что вызывает поворот вторичного вала.

Сошка, насаженная на него, поворачивается и увлекает за собой систему тяг. Эти детали воздействуют на рычаги и осуществляют синхронный поворот колес на заданный угол. Руль, который имеет удобный для водителя размер, в средней части имеет панель включения звукового сигнала. Устройство рулевого управления автомобиля ВАЗ 2107 имеет достаточно большой ресурс при правильном и своевременном выполнении регламентных работ.

Техническое обслуживание и ремонт

Автомашина ВАЗ 2107 имеет довольно надежное рулевое управление, система проверена годами эксплуатации. Диаметр рулевого колеса подобран удачно, его размер позволяет минимизировать нагрузку на водителя при управлении автомобилем. Оборудование нуждается в периодическом осмотре и обслуживании:

  1. Механизм при проведении ТО тщательно осматривается на предмет увеличения люфта и повышения износа шаровых шарниров. Руль, размер которого оптимальный, поворачивается из стороны в сторону. Отсутствие реакции со стороны колес при отклонении колеса от начального положения более чем на 5 градусов свидетельствует о значительном износе.
  2. Масло в картере червячного редуктора меняется через каждые 60 тыс. км пробега. Устройство проверяется на отсутствие течей эксплуатационной жидкости через сальники.
  3. Рычаг маятниковый рулевого управления автомобиля ВАЗ 2107 осматривается при медленном повороте руля из стороны в сторону. Перемещения деталей в вертикальной плоскости не допустимы.

Любые неисправности рулевого подлежат немедленному устранению: механизм и привод частично демонтируются. Производится дефектация деталей, вся рулевая система проверяется с особой тщательностью. Узлы со следами значительной выработки подлежат замене.

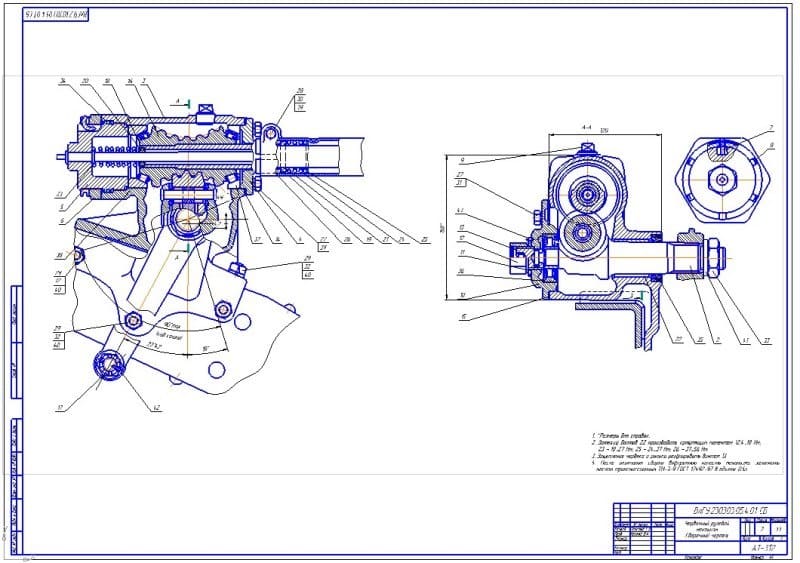

Устройство рулевого редуктора ваз 2107

Для выполнения работы по снятию и установке редуктора рулевого управления ваз 2107 потребуется помощник.

Снятие редуктора рулевого управления с автомобиля ваз 2107
1. Устанавливаем автомобиль ваз 2107 на смотровую яму или эстакаду (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
2. На автомобиле ваз 2107 с системой впрыска топлива снимаем адсорбер (см. «Адсорбер автомобиля ваз 2107 — проверка клапана продувки, снятие и установка»).
3. Отворачиваем гайку болта крепления промежуточного вала рулевого управления к валу рулевого редуктора и вынимаем болт (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).
4. Отсоединяем от сошки редуктора рулевого управления рулевые тяги (см. «Рулевые тяги автомобиля ваз 2107 — замена»).
5. Торцовым ключом на 19 мм отворачиваем три гайки крепления редуктора рулевого управления к левому лонжерону автомобиля ваз 2107, удерживая болты от проворачивания ключом того же размера. Придерживая рулевой редуктор, извлекаем болты.

6. Вынимаем вал рулевого редуктора из вилки карданного шарнира промежуточного рулевого вала.
7. Поворачиваем сошку рулевого редуктора до упора в проушину А картера редуктора. Это облегчит снятие рулевого редуктора с автомобиля ваз 2107.

8. Поворачивая, вынимаем рулевой редуктор вверх.

Установка редуктора рулевого управления на автомобиль ваз 2107
1. Установив рулевое колесо в направление прямолинейного движения автомобиля ваз 2107, через отверстие в перегородке моторного отсека вставляем вал рулевого редуктора в вилку карданного шарнира промежуточного рулевого вала, ориентируя сошку редуктора (см. ниже п. 4).
2. Закрепляем рулевой редуктор болтами к лонжерону кузова автомобиля ваз 2107.
3. Если возникли затруднения при соединении рулевых валов, то не соединяя их, закрепляем рулевой редуктор на лонжероне автомобиля ваз 2107. Сняв рулевое колесо (см. «Рулевое колесо автомобиля ваз 2107 — снятие и установка»), снимаем вал рулевого управления и устанавливаем рулевой механизм, надев проушину карданного шарнира промежуточного вала на шлицы вала рулевого редуктора (см. «Рулевой вал автомобиля ваз 2107 — снятие и установка»).
4. Ориентируем сошку рулевого управления так, чтобы линия, проведенная через центры отверстий сошки, находилась на расстоянии 27,5 мм от установочной плоскости рулевого редуктора (среднее положение ролика рулевого редуктора). Устанавливаем рулевое колесо в положение прямолинейного движения автомобиля ваз 2107.

5. Подсоединяем к сошке рулевые тяги.
6. После установки нового рулевого редуктора заливаем в картер рулевого редуктора трансмиссионное масло (см. «Редуктор рулевого управления автомобиля ваз 2107 — проверка уровня масла»).

АвтоНовости / Обзоры / Тесты

Замена Рулевого Редуктора Ваз 2107 Своими Руками

Замена управляющего редуктора на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Управляющий редуктор его ещё в народе именуют управляющий колонкой, благодаря нему крутятся колёса у автомобиля, состоит он в неотклонимом порядке из корпуса и из вала который от него выходит, кстати зависимо от длинны и толщины этого вала, а так же зависимо от размеров самих деталей (Например от самого червя который находится в корпусе редуктора) которые находятся в корпусе редуктора, управляющее колесо может вертеться достаточно легче если все детали будут иметь огромные формы (Чем больше они и длине, тем и легче будет крутиться руль у автомобиля), всё дело в том что редуктор упрощает вращение руля и передаёт весь момент на поворот колёс у автомобиля, но он как и неважно какая другая деталь с течением времени изнашивается и начинает в главном после износа он течь, в особенности если не доливать масло в редуктор то с течением времени становиться так тяжело крутить руль, в особенности это приметно при езде не на очень высочайшей скорости, потому редуктор подлежит ремонту (Если его ещё можно починить) или же по способности скорой подмене.

Для того чтоб поменять управляющий редуктор в автомобиле, необходимы будут инструменты, а конкретно: Основной набор гаечных ключей, а так же различные другие виды ключей, к тому же советуем для вас воспользоваться накидными головками и воротком потому что гайки бывает не всегда комфортно отворачивать с помощью гаечного ключа, не считая этого (Это уже не относится к инструментам) для вас необходимо будет так же взять с собой ассистента, так как данную операцию для вас придётся проводить вдвоём, потому что это удобнее!

Где находится рулевой редуктор?

Он размещается в подкапотном пространстве и в нижней части автомобиля, из-за этого снимать сверху его бывает не очёнь то и комфортно, потому для таковой работы и нужен 2-ой человек который будет принимать сам редуктор, когда вы отвернёте все гайки которые его укрепляют.

Если вы возжелаете узреть сам редуктор другими словами где он размещается, тогда открывайте капот у автомобиля и смотрите где на кузове (Не на движке) с водительской стороны, у вас стоит редуктор который для наглядности был показан красноватой стрелкой на фото чуток ниже:

Когда нужно менять рулевой редуктор?

Многие советуют сходу ехать в автомагазин и брать новый редуктор и поменять его на новый, хотя его как и всякую другую деталь можно отремонтировать (Вить не у всех же есть деньги на покупку нового агрегата), но решать тут уже как говорится только для вас, а мы приведём главные неисправности которые появляются при выходе из строя рулевого редуктора, во-1-х из него может течь масло которое снутри него находится (Это или из-за того что он заржавел и коррозия его разъела, либо в нём износился сальник который просит собственной подмены), не считая этого управляющее колесо из-за изношенного управляющего редуктора тоже может тяжело вертеться (В управляющем механизме огромное количество других узлов которые отвечают за руление, потому если у вас начал вертеться тяжело руль, не надо сходу все препядствия кидать на рулевой редуктор, так как это и из-за маятникового рычага может быть, а так же из-за других деталей).

Не считая всех перечисленных выше заморочек, из-за износа управляющего редуктора руль может просто заесть (Не будет вертеться), а так же он может вертеться но колёса при всем этом крутиться не будут, потому данный редуктор играет очень важную роль в авто и если какие то из этих проблем вы в нём увидели, то советуем для вас поменять его как можно резвее на новый либо же если нет способности то просто отремонтируйте его и после грамотного ремонта он у вас должен будет как и до этого работать! (О том как починить редуктор, изучайте в статье именуется которая: «Ремонт рулевого редуктора на ВАЗ»)

Как заменить рулевой редуктор на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

1) Сначала операции для вас необходимо будет поставить машину на смотровую яму, или же если не боитесь то сможете поднять у неё переднюю часть домкратом и под фронтальные колёса подсунуть не очень толстые дощёчки, а позже опустить машину на их в связи с этим она станет еще выше, но работать будет не очень комфортно потому как говориться тут решать уже для вас что избрать.

Непременно если будете под фронтальные колёса класть дощёчки, мы для вас скажем пару дельных советов, а конкретно не в коем случае не кладите под машину кирпичи чтоб она на их стояла, так как кирпичи (Вроде бы не казалось то что они крепкие) бывает не выдерживают нагрузки в связи с этим они лопаются (В наилучшем случае) либо ломаются (В худшем) и автомобиль падает на землю, не считая этого под задние колёса рекомендуется подсунуть что ни будь чем автомобиль застопорится на месте, а так же для большей безопасности поднимите ещё ручник у автомобиля и поставьте его на скорость, чтоб стоял жёстко и некуда не покатился!

Ремонт рулевого редуктора ваз 2107 часть 1

Замена рулевого редуктора и вала на моей ВАЗ 2104. Нельзя сказать, что старенькый редуктор был уже совершенно убитый,…

Замена рулевого редуктора и вала на Жигули ВАЗ 2104 "классика". ч.1

В первой части видео я уделяю внимание разборке рулевого редуктора,сложность данной операции заключается…

2) Потом если в ваш автомобиль имеют систему распределённого впрыска (В народе инжектор), тогда для вас придётся снять адсорбер так как он занимает сильно много места и если его не убрать, то управляющий редуктор вытащить с трудом получится. (О том как снять адсорбер, читайте в статье: «Замена адсорбера на автомобиле»)

3) Дальше для вас необходимо будет снять защитный кожух управляющий конки (О том как снимать данный кожух мы вас учить не будет, так как большая часть хозяев и так это знает), данный кожух видите ли на фото ниже уже снят, потому когда вы снимите его с автомобиля отвернув для этого все винты которые его укрепляют, возьмите после чего два гаечных ключа и одним ключом удерживайте болт от проворачивания как показано на фото ниже, а другим ключом при всем этом отверните на сто процентов гайку этого болта и после этого извлеките болт из шарнира.

4) Сейчас для вас необходимо будет отвернуть две гайки которые укрепляют тяги к сошке управляющего редуктора (Сошка указана голубой стрелкой), но до того как начнёте вы их отворачивать давайте с вами незначительно разберём что все-таки эта за сошка, итак вот она находится на самом управляющем редукторе (Гайкой к нему приверчена), за счёт данной сошки передаются усилия которые поступают с управляющего редуктора на колёса, например вы крутите управляющее колёсо и всё усилие которое от него идёт подаётся сначала на сам редуктора, потом усилие идёт далее и доходит уже до этой сошки которая в свою очередь двигает две тяги которые к ней подсоединены и тем колёса крутятся или в лево, или же в право.

После того как мы незначительно разобрались с этой сошкой, скажем для вас пару слов про то где и как к ней с помощью гаек крепятся обе тяги, во-1-х чтоб вы понимали что такое тяга для наглядности одна из их указана на фото ниже красноватой стрелкой, данная тяга заходит в отверстие (см. фото выше и на красноватые стрелочки которые указывают те же отверстия в которое входят обе тяги) и крепится на нём в самом верху с помощью гайки, потому если вы возжелаете извлечь тягу из этого отверстия что для вас в принципе и необходимо будет сделать если вы собрались снимать управляющий редуктор, то сначала возьмите удлинитель и накидную головку и сверху автомобиля подлезьте под гайки которые укрепляют обе тяги и после этого отверните их как показано на небольшом фото ниже:

Но перед тем как вы будете отворачивать гайки непременно вытащите шплинты (Шплинт он похож на маленькую железную скрутку, нужен он для того чтоб гайки не отворачивались и вынимается он просто, берёте в руки пассатижи и с помощью их просто тянете за него и он выходит из отверстия в каком он установлен) а по другому гайки вы не отвернёте! (Для наглядности шплинты на фото ниже указаны красноватыми стрелками)

5) Когда гайки будут вывернуты для вас необходимо будет сделать так, чтоб обе управляющие тяги вышли из сошки, а конкретно на конце у управляющих тяг есть так именуемые пальцы которые и входят в отверстия которые находятся на этой сошке, оба пальца для вас и необходимо будет вышибить, а выбивать всё это дело для вас нудно будет аккуратненько и с помощью молотка и маленькой арматуры.

Кстати с помощью специального съёмника можно будет так же выпрессовать оба пальца управляющих тяг из сошки, для этого для вас необходимо взять съёмник и расположить как показано на фото ниже, где сошка указана красноватой стрелкой, а сама управляющая тяга голубой и после чего закручивая гайку которая находится сверху на съёмники, снимите палец рулевой тяги из отверстия в сошке!

Кой что ещё вы должны знать, если вы всё же решите выбивать управляющие тяги то гайку стопроцентно которые их укрепляют откручивать не надо, а по другому когда палец выйдет из отверстия в сошке вы сможете ещё по нему либо в какое ни будь другое место по инерции стукнуть, а так палец не сумеет стопроцентно свалиться вниз так как его в этом ограничит гайка, которую вы позже отвернёте и палец выйдет из отверстия в сошке!

6) И в окончание разыщите болты на конце которых установлены гайки (Которые укрепляют управляющий редуктор), они как вы сможете созидать на фото ниже размещаются в лонжероне автомобиля со стороны колеса, итак вот когда эти болты будут найдены возьмите два ключа и отверните с помощью их гайки (А другим ключом удерживайте болты) которые укрепляют управляющий редуктор, и когда всё будет откручено аккуратненько снимите редуктор вынув при всем этом его вал который вставляется в отверстие и идёт в салон автомобиля, если редуктор будет сниматься тяжело (Не снимается из-за собственных огромных размеров) тогда подвиньте сошку (Она двигается) до упора в какую ни будь сторону и после чего попытайтесь через верх снять редуктор.

Если редуктор не будет вылезать сверху (Навряд ли такое будет), попытайтесь его снять тогда снизу при всем этом все детали которые будут мешать его снятию (Например защита картера) тоже снимите!

1. Сначала для вас необходимо будет установить руль (Не сами колёса, а только руль) в направление прямолинейному движению, а после выставления руля установите управляющий редуктор в оборотном порядке снятию, при всем этом когда будете всё устанавливать сделайте так чтоб метка на валу (Указана синей стрелкой), совпала с меткой которая есть на картере редуктора (Указана красной стрелкой) и когда эти обе метки совпадут, проверьте что сошка у вас встала ровно в среднем положение.

2. Кроме этого когда поставите редуктор на место не спешите заворачивать до упора болты которые его крепят (Немного их только заверните чтобы они хоть как то держали редуктор), а так же вставьте оба пальца рулевых тяг в сошку и заверните болт на конце которого располагается гайка, который крепит рулевой вал редуктора к карданному шарниру в салоне автомобиля и когда это будет сделано пару раз энергично прокрутите руль до упора вправо и до упора влево и после этого замерьте зазор в салоне при помощи линейки, между педалью тормоза и валом рулевого редуктора он у вас должен будет составлять не меньше 5 мм.

Когда редуктор будет установлен, обязательно проверьте если масло в нём и по необходимости долейте его если там его нет, о том как это сделать читайте в статье называется которая: «Замена масла в рулевом редукторе на ВАЗ»!

Одним из основных устройств автомобиля, отвечающий за управление является редуктор. У автомобиля ваз 2107 он выполнен в виде кардана. Карданный вал наиболее надежен для водителя, так как в результате лобового столкновения, он складывается, не нанося вреда.

Неисправности редуктора рулевого механизма.

Редуктор ваз 2107 не нуждается в чрезмерном вмешательстве. Основное условие нормальной работы – наличие смазки. Скрипы или посторонние звуки в конструкции – это часто встречающееся повреждение. Так как в этой модели руль крепится к валу с помощью шлицов, затянутых гайкой, то в случае ослабления крепления, шлицы будут наиболее подвергнуты износу, а руль будет болтаться. Из крестовин карданного вала могут послышаться скрипы, которые появляются в результате износа деталей механизма или не хватает смазки.

Также, часто встречается поломка люфта руля. Карданный вал может сняться и как результат возникает зазор. Что бы отрегулировать рулевую колонку, предусматривают болт с контргайкой. Гайку оттягивают и вкручивают болт до того момента, пока люфт не придет в нормальное состояние. Затем эту гайку затягивают и фиксируют в нужном положении. Руль после этого процесса будет крутиться гораздо туже, но люфт будет уменьшен.

Рулевой редуктор ВАЗ 2107

Перед тем как начинать проверку неисправности рулевого механизма, при условии выявленных симптомов, нужно отрегулировать зацепление. В случае, если регулировка прошла безуспешно (например руль туго вращается, а люфт не исчез), то следует разобрать редуктор, чтобы найти неисправные или неработающие части механизма.

Поэтапная регулировка червячного редуктора.

Для того что бы самостоятельно провести регулировку рулевого редуктора автомобиля ваз 2107, необходима плоская отвертка, гаечный ключ на 19, помощь еще одного человека и следовать поэтапному выполнению работ:

  • Что бы регулировка рулевого механизма была выполнена качественно, автомобиль нужно установить на ровную поверхность, при этом колеса должны находится в прямолинейном положении.
  • Далее открыть капот и очистить от грязи редуктор. Затем необходимо найти регулировочный винт, находящийся в центре крышки картера. Этот винт накрыт в основном пластиковой пробкой. Перед тем как ее снять, пробку надо поддеть плоской отверткой.
  • Затем необходимо ключом на 19 ослабить гайку, которая находится на регулировочном винте.
  • После ослабления гайки, помощник интенсивно в обе стороны проворачивает руль. В этот момент вместе с ним необходимо начать вращение регулировочного винта, что бы появился необходимый зазор в зацеплении шестерен. Свободный ход должен быть минимизирован, а вращение руля стать намного легче.
  • После того, как зазор отрегулирован, необходимо плотно затянуть контргайку, при этом придерживая винт отверткой.

Проверка рулевого редуктора.

После регулировки рулевого редуктора автомобиля ваз 2107, возможно осевое смещение руля. Его можно обнаружить, если передние колеса поставить в прямолинейное положение и в этот момент дернуть рулевое колесо вверх, в этом случае вал сместится.

Для исправления дефекта достаточно подложить под крышку редуктора пару прокладок.

Если люфт не исчез, то необходимо поменять все детали редуктора либо вала полностью.

Рулевая колонка ВАЗ 2107 - ремонт и устройство

Рулевая колонка является частью рулевого управления. Она сконструирована из вала со специальным шарнирным соединением и редуктора с червячной передачей. Рулевая колонка предназначена для передачи углового вращения рулевого колеса усилительному механизму с последующим изменением положения колес.

В настоящее время, рулевая колонка, помимо основной функции, выполняет еще и дополнительные. К  таковым относятся: установка аппаратуры управления внешними световыми приборами и стеклоочистителями, обеспечение безопасности водителя при ДТП. Это достигается особенностями конструкции вала колонки. При столкновении вал сгибается и не наносит водителю никакого вреда.

Устройство рулевой колонки

Колонка крепится на специальном кронштейне, который находится на кузове автомобиля и креплениями, удерживающими вал на рулевом механизме. Вал имеет два кардана, которые позволяют рулевой колонке быстро сложиться в случае ДТП. На верхней части колонке установлен кожух, под которым находятся выключатели поворотных световых приборов, переключатели дальнего света и габаритных огней и выключатель управления дворниками. Верхний вал, в свою очередь, имеет 2 игольчатых подшипника, которые облегчают усилия водителя для поворота руля.

Видео - Как отрегулировать рулевую колонку ВАЗ

В процессе эксплуатации ВАЗ 2107 возникают такие неприятности, как самопроизвольное изменение направления движения автомобиля после наезда на кочки, бугры, ямы и прочие неровности дорожного покрытия. Помимо этого, может появиться характерный люфт рулевого колеса. Эти проблемы указывают на необходимость регулировки рулевой колонки. Под этим понятием понимают регулировку рулевого редуктора ВАЗ 2107.

Стоит сказать, что проблема изменения направления движения характерна для всех «семерок» и полностью эту проблему решить нельзя. Однако, путем регулировок можно добиться частичного избавления от этой неприятности.

Порядок действий:

1. Поставьте автомобиль на ровную площадку. Убедитесь, что колеса стоят прямо.

2. Выдавите рулевые пальцы при помощи специального съемника и отсоедините сошку.

3. Теперь нужно держать руль и покачивать сошку. Выполняя эту процедуру, необходимо уловить зазоры в рулевом редукторе. При зафиксированной сошке угол поворота руля не должен превышать 30 градусов и если люфт имеется, то выкручивают регулировочную гайку на редукторе и закручивают прижимной винт. После этого, снова затягивают гайку.

Примечание. Не пережмите регулировочный винт и не сорвите резьбу. Слишком сильно затянутый винт может стать причиной тугого вращения рулевого колеса. Данный параметр контролируется нормой усилия на рулевое колесо – 25кгс. Эта цифра контролируется с помощь динамометрического ключа при запрессованных пальцах и установленной сошке.

Ремонт рулевой колонки своими руками

Под ремонтом рулевой колонки подразумевают ремонт рулевого редуктора ВАЗ 2107. В процессе эксплуатации рулевого редуктора, возникают различные виды неисправностей: начиная от безобидного скрипа рулевого управления и заканчивая полным отказом рулевого управления.

Конечно, скрипы устраняются заменой устаревших элементов панелей облицовки и заменой неисправных блоков, предназначенных для переключателей.

Для предотвращения скорейшего износа механизма рулевого редуктора, необходимо контролировать уровень масла и поддерживать его в норме. А вот в случаях, когда неприятность уже произошла, но все обошлось, необходима замена рулевой колонки ВАЗ своими руками.

Порядок действий:

1. Установите автомобиль на ровную площадку, поставьте колеса прямо и заблокируйте руль.

2. Извлеките рулевой вал из рулевого механизма, он зажат прямо в колонке.

3. Возьмите достаточно мощный ключ или ворот и сорвите гайку, предназначенную для крепления рулевой колонки.

4. Теперь самая неприятная процедура – открутите три болта, которые крепят колонку к кузову. Неприятной она называется из-за неудобного расположения болтов, так как расстояние между гайками и кузовом недостаточно для комфортного демонтажа.

5. После того, как 3 болта будут сняты, колонка должна отойти в сторону, но будет все еще держаться на шлицах рулевой тяги. Сбить ее с них – довольно непростая задача и выполняется либо монтажным инструментом сильными рывками, или упираясь ногами.

6. После демонтажа старой колонки, проведите очистку места для установки новой колонки и проведите монтаж в обратной сборке последовательности.

Примечание. Во время установки новой рулевой колонки ВАЗ, убедитесь, что она заполнена специальным маслом. Использование редуктора без масла категорически запрещено!

Вот и все, что нужно знать о рулевой колонке. Не забывайте, что ее правильное и своевременное обслуживание и ремонт – это залог безопасности на дороге.

краткое описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень сильно похоже на то, которое устанавливалось на стареньких копейках. Отличие только в том, что размеры рулевого редуктора немного больше. В целом же конструкция аналогичная.

Рулевое управление — это одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной неспособности совершать передвижение. Все работы по обслуживанию можно выполнить самостоятельно. Единственное, что лучше доверить специалистам, — регулировку развала и схождения передних колес.

Расположение рулевой трапеции

Все наконечники и рулевые тяги располагаются под моторным отсеком, практически возле земли. Если вывернуть до упора руль, то вы сможете увидеть наконечники рулевых тяг, которые при помощи подвижных шарниров установлены на поворотных кулаках. Конструкция трапеции состоит из:

  1. Одной средней рулевой тяги.
  2. Двух рулевых тяг по бокам.
  3. 6 наконечников, которые представляют собой подвижные шарниры.

Элементы системы фиксируются при помощи гаек с прорезями, в которые устанавливаются штифты, противодействующие проворачиванию.

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

  1. Значительное увеличение люфта рулевого колеса.
  2. Появление стука со стороны рулевого управления им.
  3. Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

  1. Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.
  2. На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
  3. Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
  4. Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка - это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

  1. Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
  2. Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
  3. Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

  1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
  2. Неравномерный или быстрый износ покрышек.
  3. При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Увеличение люфта рулевого колеса

Для того чтобы проверить люфт руля, необходимо выполнить следующие действия:

  1. Поставьте автомобиль на ровной площадке.
  2. Накачайте колеса, чтобы уравнять давление.
  3. Установите руль таким образом, чтобы передние колеса были направлены параллельно центральной оси автомобиля.
  4. Установите линейку таким образом, чтобы она упиралась в приборную панель, слегка касалась выключателя света и рулевого колеса.
  5. Медленно пробуйте вращать руль и при этом следите за тем, как располагаются передние колеса.
  6. При смещении колёс нужно остановить вращение рулевого колеса.
  7. Сделайте отметку на руле напротив линейки.
  8. Начните вращать руль в обратную сторону до момента, когда колеса начнут проворачиваться.
  9. Установите вторую метку.

После всех проведенных действий необходимо измерить расстояние между этими двумя метками. При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение окажется меньше, потребуется заменить рулевой редуктор или зажать гайку червячного механизма.

Устройство рулевой рейки и механизма Ваз 2107, Ваз 2105, Ваз 2104, ремонт

ВАЗ

/

2104, 2105, 2107

/

ремонт

/

рулевое управление

/

рулевой механизм

Устройство рулевой рейки и механизма Ваз 2107, Ваз 2105, Ваз 2104, ремонт

. Инструкции по ремонту и замене деталей в рулевом механизме лада 2107 своими руками, порядок разборки рулевой рейки, порядок сборки рулевого механизма лада 2105, этапы установки и снятия кронштейна ваз 2104, ваз 2105, ваз 2107. Эксплуатация и обслуживание рулевого механизма лада 2105. Инструкции по ремонту рулевого управления, шаровой и рулевых тяг лада 2107. Проверка механизмов лада 2104.

Снятие. Отсоедините провода от аккумуляторной батареи и снимите облицовку выключателя звукового сигнала, используя отвертку. Снимите рулевое колесо. Снимите обе половины облицовочного кожуха вала рулевого управления ваз 2107. ПРИМЕЧАНИЕ Если необходимо снять только картер рулевого механизма, отверните болт крепления нижнего конца промежуточного вала рулевого управления на валу червяка и болты

Разборка. Слейте масло из картера рулевого механизма ваз 2104, ваз 2105, ваз 2107. Закрепите картер на кронштейне А.74076/R с опорой А.74076/1. Снятие сошки: 1 — съемник А.47043; 2 — вал сошки; 3 — сошка; 4 — кронштейн А.74076/R Детали картера рулевого механизма ваз 2104, ваз 2105, ваз 2107: 1 — картер; 2 — сошка; 3 — нижняя крышка картера; 4 — регулировочные прокладки; 5 — наружное кольцо подшипника вала червяка; 6 — сепаратор с шариками; 7

Тщательно осмотрите, нет ли на рабочих поверхностях ролика и червяка следов износа, заедания, вмятин или рисок. Изношенные и поврежденные детали замените. Проверьте величину зазора между втулками и валом сошки, который не должен превышать 0,10 мм. Если зазор больше указанного, то втулки замените, пользуясь оправкой А.74105. На внутренней поверхности втулок вала сошки ваз 2105 имеются спиральные канавки, которые

Разборка. Отверните стяжной болт вилки карданного шарнира и разъедините промежуточный и верхний вал рулевого управления. Рулевое управление ваз 2104, ваз 2105, ваз 2107: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного

Для снятия кронштейна маятникового рычага отделите маятниковый рычаг от шаровых пальцев средней и боковой тяг, расшплинтовав и отвернув предварительно гайки и вынув съемником А.47035 шаровые пальцы из гнезд рычага ваз 2107. Затем отверните болты крепления кронштейна к лонжерону и снимите кронштейн ваз 2104, ваз 2105, ваз 2107. Разрез кронштейна маятникового рычага ваз 2104: 1 — маятниковый рычаг; 2 — корпус

Проверьте состояние втулок оси маятникового рычага ваз 2107, ваз 2105, ваз 2104; если обнаружите овальность или ощутимое радиальное перемещение оси во втулках, то втулки замените новыми. Проверьте ось на овальность и отсутствие повреждений, при необходимости замените ее новой. Убедитесь, что маятниковый рычаг ваз 2104, ваз 2105, ваз 2107 не имеет деформаций; в противном случае замените его новым.

Перед сборкой смажьте втулки оси маятникового рычага ваз 2107 и заполните пространство между ними смазкой ЛИТОЛ-24. Порядок сборки кронштейна маятникового рычага ваз 2105 обратный разборке. Если была заменена ось 9, то самоконтрящуюся гайку 11 крепления рычага затяните динамометрическим ключом. Шайба 6 устанавливается выдавками вверх. После затягивания гайки 4 рычаг ваз 2104, ваз 2105, ваз 2107 в горизонтальном



Регулировка люфта рулевого колеса на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Краткое содержание:

Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:

Рулевое управление ВАЗ-2107: описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень похоже на то, что ставили на старые копейки. Единственное отличие в том, что размер рулевого редуктора немного больше. В целом дизайн похож.

Рулевое управление - одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной невозможности передвижения. Все работы по обслуживанию можно проводить самостоятельно. Единственное, что лучше доверить специалистам, - это регулировка развала и схождения передних колес.

Расположение рулевой трапеции

Все наконечники и рулевые тяги расположены под моторным отсеком, почти у земли. Если повернуть руль до упора, можно увидеть наконечники рулевых тяг, которые с помощью подвижных шарниров крепятся на поворотных кулаках. В конструкцию трапеции входят:

  1. Одна средняя тяга.
  2. По два рулевых тяг с каждой стороны.
  3. 6 наконечников, которые представляют собой подвижные петли.

Элементы системы фиксируются гайками с прорезями, в которые вставляются штифты, противодействующие вращению.

Поломка рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107 при наличии следующих признаков поломок:

  1. Значительное увеличение люфта рулевого колеса.
  2. Появление стука со стороны руля.
  3. Неравномерный или слишком быстрый износ шин.

Шины могут быстро изнашиваться из-за неправильной конфигурации или деформации крайних рулевых тяг.

При движении будет ощущаться, что автомобиль ускользает в сторону.Обязательно проведите полную диагностику автомобиля, так как подобные признаки появляются и при поломках других узлов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг необходимо установить автомобиль на яму или подъемник и выполнить следующие действия:

  1. Осмотреть рулевые наконечники, обращая особое внимание на состояние пыльников.На них не должно быть трещин и разрывов.
  2. На петлях максимальный люфт не должен быть больше полутора миллиметров. С помощью монтажного ножа потяните шарнир в стороны. Если слышны странные звуки, замените насадки.
  3. Самое уязвимое место рулевых упоров, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. В общем, если рулевую тягу нужно заменить, лучше поставить новую.Нельзя пытаться выпрямить старые и поставить обратно.
  4. Маятниковый механизм установлен на правой коляске и предназначен для обеспечения синхронного вращения передних колес. Благодаря этому простому устройству обеспечивается максимальная устойчивость при прохождении поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть какие-либо признаки поломки, обязательно проведите диагностику и устраните поломку.

Маятниковый механизм

Маятник рулевого управления внизу капота справа.Лучше всего осматривать этот механизм на яме или эстакаде. С помощью шарнира рулевого колеса ВАЗ-2107 колеса поворачиваются синхронно при вращении коробки передач. Обычно при поломке маятника возникает стук при движении по неровностям, увеличивается люфт руля.

Чувствуется, что для вращения рулевого колеса нужно приложить большую нагрузку. Все эти признаки могут появиться также при достаточном ослаблении болтов или при плотной затяжке регулировочных гаек на коробке передач.Поэтому перед ремонтом маятникового механизма нужно убедиться в его неисправности.

Рулевая колонка

Это вал, с помощью которого передается вращение от руля направления на коробку передач. Крепится с помощью кронштейна к кузову автомобиля.

Колонна представляет собой вал, состоящий из крестовин. По конструкции очень похож на кардан. В случае аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Для облегчения управления верхний вал вращается на двух игольчатых подшипниках. Ремонт рулевого ВАЗ-2107 необходим при наличии следующих симптомов:

  1. Внутри колонки появляется скрипт. Причиной обычно является деформация элементов панели и подрулевого переключателя.
  2. Увеличение люфта руля появляется при ослаблении гайки, которой рулевое колесо крепится к валу. Чтобы избавиться от поломки, необходимо затянуть гайку, разобрав рулевое колесо.
  3. Наличие люфта на оси проявляется в том случае, если кронштейны крепления и шлицы сильно изношены или расшатаны.

Если гайки и болты ослабить, шлицы стираются. В этом случае автомобиль легко может потерять управление. Обязательно уберите люфт рулевой колонки, как только обнаружите неисправность.

Кулаки поворотные

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 - это кулак поворотный. Он прочный и очень прочный, но при ремонте подвески иногда приходится его снимать.С помощью поворотных кулаков держатся ступицы колес. Этот элемент фиксируется на нижнем и верхнем плечах с помощью подвижных шаровых опор.

При повороте руля коробка передач с помощью рычагов поворачивает кулак в нужном направлении. В этом случае автомобиль поворачивается в нужном направлении. Изготовлены элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из самых частых поломок - это деформация от сильных ударов по подвеске, при движении по неровной дороге и после аварии.Также могут появиться следующие признаки:

  1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
  2. Неравномерный или быстрый износ шин.
  3. При движении по ровной дороге машина плавно уходит в сторону.

Неравномерный износ резины может быть вызван неправильной установкой развала колес и схождением колес. Поэтому, прежде чем винить во всех бедах поворотный кулак, нужно провести тщательную диагностику всей передней подвески.Не исключен чрезмерный износ резиновых блоков или наконечников рулевых тяг.

Увеличение люфта руля

Для проверки люфта руля необходимо выполнить следующие действия:

  1. Поставить автомобиль на ровную площадку.
  2. Прокачайте колеса, чтобы выровнять давление.
  3. Установите рулевое колесо так, чтобы передние колеса были параллельны центру автомобиля.
  4. Установите линейку так, чтобы она упиралась в приборную панель, слегка касалась переключателя света и рулевого колеса.
  5. Постарайтесь медленно повернуть руль и при этом посмотрите, как расположены передние колеса.
  6. При переключении колес вращение рулевого колеса должно быть остановлено.
  7. Сделайте отметку на руле напротив линейки.
  8. Начните вращать рулевое колесо в противоположном направлении, пока колеса не начнут вращаться.
  9. Установите вторую метку.

После всех проделанных действий необходимо измерить расстояние между этими двумя отметками.При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение будет меньше, потребуется заменить рулевой редуктор или зажать гайку винта червячной передачи.

Повернуть руль «Одним пальцем»

Если вы владелец по-настоящему народного автомобиля, то эта статья для вас. В нем мы рассмотрим, как добавить комфорта и удовольствия от езды на этом автомобиле.

Гидравлическое рулевое колесо на ВАЗ 2107 в стандартной комплектации Не входит в комплект, производитель, вероятно, считает, что усилия, прилагаемые к рулевому колесу, не так велики, чтобы его установить.К тому же это, несомненно, увеличит конечную стоимость одного из самых бюджетных автомобилей.

Если вы все же хотите, чтобы руль вращался на участке так же легко, как на иномарках конца 90-х, то нужно подумать об установке гидроусилителя руля. На сегодняшний день существует несколько способов решения этой непростой проблемы.

Можно подобрать рулевую рейку с гидроусилителем руля и продумать установку на автомобиль, но на мой взгляд это достаточно трудоемко и энергоемко.Самый простой способ - приобрести готовый набор для доработки обычного авто.

Насос включает в себя помпу, шкив, специальный рулевой редуктор, гидроцилиндр, расширительный бачок и комплект шлангов высокого давления. А теперь перейдем к описанию компонентов и способов их установки.

Установочный комплект

Начнем с насоса, он необходим для прокачки и создания необходимого давления в системе, устанавливается на блоке цилиндров и отдаётся действиям ременной передачи, для этого необходимо установить новый шкив коленвала.Далее меняем рулевой редуктор, его габариты немного отличаются от штатных, поэтому может потребоваться доработка места вокруг него перед установкой.

Устанавливаем гидроцилиндр по инструкции, подбираем место для расширительного бачка, подключаем систему шлангами высокого давления, заливаем бачок специальной жидкостью для гидроусилителя руля, прокачиваем систему и радуемся результату.

После такой доработки системы рулевого управления автомобиля его поведение на дороге должно быть более контролируемым и приятным для водителя.Несомненно, установка гидроусилителя на ВАЗ 2107 порадует своими результатами.

Торпеды частичной разборки для установки

евро

Прежде чем приступить к этой работе, следует выяснить принцип работы ЭУР. Рулевое управление - важный элемент в управлении любым автомобилем. Его задача - создание дополнительных усилий при повороте руля за счет наличия электропривода. В современных автомобилях устанавливают электроусилитель руля.

К основным достоинствам автомеханики можно отнести:

  • удобная регулировка технические характеристики контроль
  • наличие высокой информативности
  • надежность,
  • значительная экономия израсходованного топлива.

Следует отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на дерево рулевого колеса или стойку рулевого колеса. Автомеханики выделяют 2 системы такого усилителя.

  1. С 2-мя передачами, представленными в виде единого блока, в котором совмещены рулевое управление и гидроусилитель.В последнем элементе - электродвигатель асинхронного типа. Рельс снабжен 2-мя секциями зубьев, одна из которых считается приводной.
  2. При параллельном приводе он передает усилие от электродвигателя на структуру рулевого управления за счет ременной передачи. В этом случае усилие одновременно передается на рельс рулевого колеса и на вал.

Основные части усилителя руля

К основным элементам данной конструкции относятся:

  • вал торсионно-рулевой,
  • электродвигатель
  • бесконтактный датчик крутящего момента,
  • Датчик положения ротора.

Что касается контроля EUR, то он состоит из следующих элементов.

  1. Входные датчики, которые напрямую связаны с крутящим моментом и определяют угол поворота рулевого колеса.
  2. Устройство-исполнитель - на него поступают управляющие сигналы, которые вырабатываются специальной программой.
  3. Блок управления - обрабатывает сигнал существующих датчиков.

Усилитель в сборе

Рулевое колесо с электроусилителем обеспечивает управление машиной в следующих режимах:

  • при повороте,
  • включить малую и большую скорость
  • возврат колес в среднее положение и их опора в этом состоянии.

Установка электроусилителя руля на ВАЗ 2107 необходима, так как рулевое колесо вращается с помощью этого устройства. Благодаря Torcina крутящий момент передается на систему рулевого управления. При этом измеряется крутка Torcin и угол поворота этого колеса. Для этого используются специальные датчики. Полученные данные передаются в ЭБУ. Таким образом, работа электродвигателя поддерживается в необходимом режиме. Далее крутящий момент поступает на рулевой механизм и ведущие колеса.

Вращение на малых оборотах характерно для парковочных машин. При этом поворот руля большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы электродвигателя.

При движении на высокой скорости ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в среднее положение, потребуется увеличить реактивную силу, возникающую при вращении. Чтобы поддерживать колеса в определенном положении, система управления самостоятельно регулирует их направление.

Этапы выполнения

Из-за отсутствия ЭУР на машину многие автовладельцы решаются поставить на ВАЗ 2107 усилитель руля своими руками. Автомеханики считают, что Евро Приоры или Нива часто выходят из строя. В некоторых случаях клинический руль. Такие проблемы опасны при движении автомобиля. Поэтому рекомендуется отдавать предпочтение заводским электронным извещателям.

В любом случае потребуется настроить SPP SpeedSensor.В противном случае при движении вазе с места и при движении на малых скоростях водитель не сможет заметить никаких изменений. Таким образом, руль будет жестким. При установке высокой скорости рулевое колесо поддастся автовладельцу с незначительным сопротивлением.

Если нет датчика скорости, придется его ставить. У него должен быть 6-пульсный переход от Нивы 214. Как правило, он входит в заводскую комплектацию. К другим конструктивным изменениям, которые потребуются, эксперты относят:

  • перенос другого всасывающего кабеля, который входит в комплект поставки агента 2108,
  • электропитания
  • замена редуктора - нужно будет брать этот агрегат с коротким червяком червяк, при этом отбойник должен быть родным,
  • , если у вас 2107, то в контактную систему зажигания нужно будет установить диод MUR1100E.

В комплект EUR для «семерки» входят следующие элементы.

  1. Датчик скорости.
  2. Крепеж.
  3. Опорный трос.
  4. Замок зажигания, подрулевые переключатели, кожух от рулевой колонки - эти детали должны быть от 2110.
  5. Инструкция по установке и паспорт на электроусилитель руля на ВАЗ.

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два пути.

1. Берем от приоры или Нивы, дорабатываем и вставляем. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107. При покупке и установке выйдет примерно столько же.

Мы не можем конкретно посоветовать, что остановить ваш выбор, потому что (относительно установки Nivov или предшествующих электрических плит) кто-то говорит, что они неожиданно выходят из строя. Некоторые утверждают, что в то же время клинически руль.Это опасно при движении, так как управлять автомобилем невозможно.

По заводскому ЭУР пока претензий нет.

Надо ли что-то дорабатывать при установке?

В любом случае, какой бы вариант вы ни выбрали, вам придется настроить датчик скорости коробки передач. Если этого не сделать, то при прикосновении к месту и на малых оборотах вы не заметите никаких изменений. То есть руль по-прежнему будет жестким. И только когда вы наберете большую скорость, рулевое колесо будет уступать вам с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот какой он должен быть: 6-ти пульсный переходник от 214 Нивы (обычно идет в комплекте с заводским электромощным)

Кроме того, необходимо будет внести еще несколько изменений в конструкцию. Вот они:

  • возьмите еще один всасывающий трос (идет к электрику от ВАЗ 2108) и перенесите его;
  • заменить коробку передач - взять такую, чтобы у него было короткое червячное дерево, но слайсер остался родным;
  • если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще идет в упаковке евро за семерку?

Кроме самой Евры, идет:

  • корпус рулевой колонки, замок зажигания, бесконтактные переключатели - все это от ВАЗ 2110;
  • датчик скорости;
  • опорный трос;
  • крепежные изделия;
  • паспорт и инструкция, как установить ЕВРО.

Гур предназначен для облегчения усилий водителя при установке рулевого колеса в нужное положение.Благодаря усилителю рулевого управления траектория движения машины становится стабильной и однозначной. ГУР сделан таким образом, что при выходе из строя руль остается немного подвижным, но значительно сохнет. Несмотря на то, что они делают управление более удобным, большинство автомобильных заводов производят ваши модели без гидроусилителя рулевого управления. И опытные автомобилисты устанавливают ГУР своими силами. О том, как установить систему усилителя, вы узнаете из этой статьи.

Установка гидроусилителя руля на ВАЗ классик.

Установка гидроусилителя руля на ВАЗ 2106 не очень сложна и даже с ним не опытный водитель. Первоначально необходимо убедиться, что комплект гидравлической ленты полностью укомплектован и все его детали есть на складе. Система гидравлической ленты состоит из насоса, шкива, рулевого редуктора, гидроцилиндра, а также бака и шлангов для давления.
Далее переходим к немедленной установке.Устанавливаем кронштейн помпы прямо на головку блока цилиндров, после чего фиксируем помпу. Далее меняем шкив коленвала, чтобы он подошел к приводу помпы. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После рулевого механизма замена должна продолжаться. На этом этапе вам нужно немного улучшить дизайн. Для установки коробки передач нужно проделать отверстия на автомобильном щите.

Далее выбираем место для установки расширительного бачка. Установите гидроцилиндр.При его установке необходимо руководствоваться специальной инструкцией, которая идет в комплекте с гидроприводом .

После всех этих действий подключаем систему вместе со шлангами высокого давления. Они не должны тонуть друг в друга и в другие части. Заливаем масло Б. , гидраускитель А в расширительный бачок, и приступаем к прокачке системы.

ВАЗ «Классик» не предусматривает такой опции, как усилитель руля. Если при движении по бездорожью управление не требует особых усилий, крутите руль на малой скорости, маневрирование на стоянке достаточно жесткое.Чтобы повернуть руль «одним пальцем», на ВАЗ 2107 можно установить электроусилитель руля. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимают слишком много времени. Для установки усилителя рулевого управления понадобится набор ключей, дрель и электроусилитель с проводами и крепежом.

Какие евро на ВАЗ 2107 поставил

Электромощник на «семерку» устанавливается в таких случаях:

  • для облегчения управления, когда машиной управляет прекрасный секс-представитель;
  • за безопасность, удобство и комфорт управления;
  • как элемент тюнинга автомобиля;
  • для облегчения управления автомобилем пожилым людям или людям с проблемами здоровья.

Типы усилителей рулевого управления

На современных машинах используются усилители двух типов: гидравлический и электрический (электромеханический) усилитель руля. Сокращенно - ГУР и ЭУР.

В основе работы ГУРа лежит использование напорной рабочей жидкости (масел). Гидравлическая система питания включает насос, питающие трубопроводы, резервуар и масло. Насос создает давление масла, которое воздействует на механизм, облегчая вращение колес при повороте рулевого колеса.Конструкция такого усилителя достаточно сложна, установка занимает много времени, а сам усилитель требует регулярного обслуживания. Только при выполнении этих условий ГУР порадует легкостью и мягкостью работы.

Установка на автомобиль ПК, конструкция которого не предусматривает усилителя рулевого управления - сложная и очень дорогостоящая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и почти вдвое дешевле ГУРа. Установка ЭУР на ВАЗ 2107 не отличается большой сложностью и не вызывает особых затруднений. Электроусилитель руля не требует периодического, он более надежен и долговечен, чем ГУР. Для его работы не нужны специальные жидкости и насосы, достаточно подключить узел к бортовой сети автомобиля. Поэтому именно такие усилители руля устанавливают на свои автомобили владельцы «семерки».

Электроусилитель руля на ВАЗ 2107: совместимость и оснащение

Электростанции, которые могут быть установлены на «семерку», производит завод «Авиаугрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет применить его в рулевом управлении любой «классики». Электрический powerliner крепится прямо на рулевой колонке автомобиля.

В комплект ЕВРО входят:

  • механизм электрического мощного;
  • кронштейн для крепления ЭУР на руль ВАЗ 2107;
  • кардан промежуточный;
  • провода;
  • крепежные изделия;
  • декоративная обвязка.

Электроплита на ВАЗ 2107 работает по следующей схеме: электродвигатель запускается синхронно с вращением руля водителем, создавая дополнительный момент, уменьшающий усилие на вращение колес. Прирост ЭУР 5,7, то есть после установки ЭУР вместо усилия на 20 кг хватит усилия на 3,5 кг.

В работе усилителя используется принцип обратной связи. Выглядит это так:

  • датчик момента определяет факт поворота водителем и направление, в котором вращается рулевое колесо на ВАЗ 2107;
  • Модуль управления EUR считывает данные о частоте вращения двигателя, скорости вращения, положении ключа зажигания, обрабатывает их в соответствии с программой и подает управляющий сигнал на электродвигатель;
  • Электродвигатель вращает рулевой кардан, облегчая работу водителя.

Датчик скорости обеспечивает настройку усиления текущей скорости транспортного средства. На малых скоростях усиление рулевого колеса меньше, поворачивать тяжелее, а при движении на большой скорости требуется меньше усилий для поворота руля.

Электроэнергия начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности ЭУР автомобильный отключает ее, переводя машину в стандартный ручной режим управления, что обеспечивает 100% безопасность при поломке.

Установка ЭУР на ВАЗ 2107

Перед началом работ необходимо снять клеммы с АКБ во избежание возможного замыкания.

Процедура установки EUR следующая:


Практически все операции по установке и подключению EUR проводятся и внутри машины. Работа занимает 2-3 часа. Гарантия на завод ЭУР Махачкала - 1 год. Это оптимальный вариант усилителя по соотношению цена-качество.

Примечание: На ВАЗ 2107 можно установить ЭУР от "Приоры".Для этого изготовьте или купите специальную переходную пластину и кардан.

Осмотр после установки ЭУР на ВАЗ 2107

Установка электрического щитка формально считается внесением изменений в конструкцию автомобиля и является препятствием для проезда без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не удастся - прибор ярко проявляет себя при проверке задней части руля. Это может быть основанием для отказа в выдаче бумаги о прохождении обязательной проверки.

Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо завода-изготовителя о соответствии данной модели EUR требованиям для установки на ВАЗ 2107. Это письмо (копию) необходимо взять с собой при проезде. автомобильный осмотр автомобиля.

Также на что-то нужен документ, подтверждающий установку ЭУР на сертифицированном автосервисе ВАЗ.

При наличии этих двух документов сотрудники пункта техосмотра не имеют права отказать в выдаче справки.Конфликтная ситуация должна требовать письменного отказа с указанием причин.

Повернуть руль «Одним пальцем»

EUR или электроусилитель руля сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить руль с электроусилителем на ВАЗ 2107 и какова средняя стоимость такой системы.

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов - дороже и дешевле:

  1. Гидравлический руль на ВАЗ 2107 - более дорогой вариант. Такая система состоит из питающей сети насоса, патрубка и емкости для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой.Как показывает практика и цены на автомобильном рынке, такой узел нет смысла ставить, так как его стоимость почти вдвое ниже стоимости б / у 2107.
  2. Более дешевый и подходящий вариант Для «семерки» это мощная электрическая. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости регулярного обслуживания.ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки EUR.


Ставить электроусилитель руля на 2107 или нет - личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужского, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной.Конечно, если денег не жалко, угадываешь.

Подробное руководство по установке электроусилителя руля


Купить электропривод сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory. Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину.Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео - канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, лучше будет обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как проходит процедура установки:

  1. Для начала необходимо полностью обезвредить бортовую сеть, чтобы не допустить возможных замыканий во время ремонтных работ. Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
  2. Затем нужно снять защитный кожух с руля. Для этого достаточно открутить болты, которыми крепятся две части накладки.
  3. На следующем этапе производится снятие старого рулевого кардана, а также установка новой детали, которая входит в комплект купленной системы.
  4. Выполнив эти действия, вам потребуется просверлить дрель для просверливания отверстий под крепление эл. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
  5. Когда отверстия просверлены, электрическая мощность может быть исправлена.
  6. Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны - нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
  7. После выполнения этих действий подключается цепь питания узла, помните, что в электрощитке должен быть предохранительный элемент.
  8. Собственно, на этом процесс монтажа энергосистемы можно считать завершенным. Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электрического питания, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов.Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса


Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Цена может отличаться, в среднем стоимость эл. Мощника составляет:

Видео «КПД электродвигателя на ВАЗ 2107»


Как работает ЭУР, установленный на «семерку», вы можете увидеть из видео ниже (автор ролика - Роман Патрикеев).

ВАЗ

«Классик» не предусматривает такой опции, как усилитель руля. Если при движении по бездорожью управление не требует особых усилий, крутите руль на малой скорости, маневрирование на стоянке достаточно жесткое. Чтобы повернуть руль «одним пальцем», на ВАЗ 2107 можно установить электрический руль. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимают слишком много времени. Для установки усилителя рулевого управления понадобится набор ключей, дрель и электроусилитель с проводами и крепежом.

Какие евро на ВАЗ 2107 поставить


  • для облегчения управления, когда машиной управляет прекрасный представитель пола;
  • за безопасность, удобство и комфорт управления;
  • как элемент тюнинга автомобиля;
  • для облегчения управления автомобилем пожилым людям или людям с проблемами здоровья.

На современных машинах используются усилители двух типов: гидроусилитель и электрический (электромеханический) усилитель руля. Сокращенно - ГУР и ЭУР.

Установка на автомобиль ПК, конструкция которого не предусматривает усилителя рулевого управления - сложная и очень дорогостоящая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация


В пакет EUR входит:

Электроплита на ВАЗ 2107 работает по следующей схеме: электродвигатель приводится в действие водителем синхронно с вращением рулевого колеса, создавая дополнительный момент, уменьшающий усилие на вращение колес.Прирост ЭУР 5,7, то есть после установки ЭУР вместо усилия на 20 кг хватит усилия на 3,5 кг.

  • датчик момента определяет факт поворота водителем и направление, в котором вращается рулевое колесо на ВАЗ 2107;
  • модуль управления EUR считывает данные о частоте вращения двигателя, скорости вращения, положении ключа зажигания, обрабатывает их в соответствии с программой и подает управляющий сигнал на электродвигатель;
  • Электродвигатель
  • вращает рулевой кардан, облегчая работу водителя.

Электроэнергия начинает работать через 5 секунд после включения зажигания автомобиля.

Установка ЭУР на ВАЗ 2107


Процедура установки EUR следующая:

Практически все операции по установке и подключению ЭУР ведутся и внутри машины. Работа занимает 2-3 часа. Гарантия на завод ЭУР Махачкала - 1 год. Это оптимальный вариант усилителя по соотношению цена-качество.

Осмотр после установки ЭУР на ВАЗ 2107


Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо завода-изготовителя о соответствии данной модели требованиям EUR для установки на ВАЗ 2107.Данное письмо (копию) необходимо брать с собой при прохождении техосмотра автомобиля.

При наличии этих двух документов сотрудники пункта техосмотра не имеют права отказать в выдаче справки. Конфликтная ситуация должна требовать письменного отказа с указанием причин.

Автомобиль

«Русский Мерседес» или ВАЗ 2107 в свое время (1980-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки - излюбленный объект тюнинговых экспериментов наших автолюбителей.Основная задача тюнинга автомобиля ВАЗ 2107 - это повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Подбираем электроусилитель руля на ВАЗ 2107


Можно применить гидроусилитель руля, но гораздо лучше подобрать электроусилитель на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от «Нивы», его вполне можно без особых трудностей приспособить к ВАЗ 2107.

Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидравлической вилки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Не требовалось больших усилий для установки и обслуживания. Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.

EUR или электроусилитель руля сегодня ставится на многие современные автомобили.Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы усилителей руля

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов - дороже и дешевле:

  1. Гидравлический руль на ВАЗ 2107 - более дорогой вариант.Такая система состоит из насоса, питающего магистраль, форсунки и емкости для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, так как его стоимость почти вдвое дешевле б / у 2107.
  2. Более дешевый и подходящий вариант для «семерки» - это электрическая мощная.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки евро.

Ставить электроусилитель руля на 2107 или нет - личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужского, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если денег не жалко, угадываешь.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory. Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео - канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, лучше обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как выполняется процедура установки:

  1. Для начала необходимо полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания во время ремонтных работ.Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
  2. Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, которыми крепятся две части накладки.
  3. На следующем этапе снимается старый рулевой кардан, а также устанавливается новая деталь, которая идет в комплекте с купленной системой.
  4. Выполнив данные действия, вам потребуется просверлить дрель для просверливания отверстий под крепление эл.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна входить в комплект.
  5. Когда отверстия просверлены, электрическая мощность может быть исправлена.
  6. Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны - нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
  7. После выполнения этих действий подключается цепь питания узла, помните, что в электрощитке должен быть предохранительный элемент.
  8. Собственно, на этом процесс монтажа электросистемы можно считать завершенным. Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электрического питания, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

«Русский Мерседес» или автомобиль ВАЗ 2107 в свое время (80-е годы) был одним из самых популярных отечественных легковых автомобилей. В настоящее время автомобиль этой марки - излюбленный объект экспериментов наших автолюбителей. Основная задача тюнинга автомобилей ВАЗ 2107 - повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Также включает доработку системы рулевого управления. Конструкция рулевой системы автомобиля ВАЗ 2107 построена по типу червячно-роликовой . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и уменьшения передаточного числа оборотов необходимо модернизировать рулевой и маятниковый шарнир. Он «утяжеляет» руль. Для поворота на ВАЗ 2107 и так надо быстро крутить руль, руль при этом не назовешь «легким».В таких условиях комфорт рулевого управления достигается прежде всего за счет усиления руля.

Можно подать заявку, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от, его вполне можно без особых трудностей приспособить к ВАЗ 2107.

Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидравлической вилки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Электроусилитель руля на ВАЗ 2107 Эффективно снижает усилие, необходимое для поворота руля, повышает сопротивляемость автомобиля, особенно в аварийной обстановке, снимает усталость водителя, надежно.

Не требует больших усилий для установки и обслуживания.Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.

На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявлялся тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Нормальный электрогенератор заработал только после набора скорости. После отладки датчика скорости все заработало как надо.

Один из первых советских элитных массовых автомобилей ВАЗ 2107 не обременен захватывающим духом. Особенно это заметно на фоне современных автомобилей даже малобюджетного класса. Редко встретишь классную модель без усилителя руля, а в то время на советских машинах усилитель был неполной роскошью. К счастью, ситуация изменилась, и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта - начиная от кондиционера и заканчивая рулем.О его установке на семерку поговорим сегодня.

Электрический усилитель. Цены и опции

Стандартный жигулевский рулевой механизм, червячная пара, в принципе, хорошо справляется со своей задачей. Впрочем, уменьшить усилие на рулевом колесе при парковке и маневрировании было бы очень кстати. Это можно сделать только с помощью вспомогательного усилителя мощности. Есть два варианта - дорогой и дешевый. Дорогой стоит установка гидроусилителя. Работа практически не оправдывает себя, ведь готовых решений для классических жигули нет, а изобретать новый гидроэффект дорого и бессмысленно.

Другое дело усилитель руля электро. Его главное преимущество в том, что он легко устанавливается своими руками, а по цене не сильно кусается. Безусловно, это наиболее рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 обойдется от 10 до 25 тысяч в зависимости от того, какое устройство выбрать. Здесь тоже два варианта.

Подбор усилителя на ВАЗ 2107

Первый - использовать электроусилитель от Нивы.Его довольно просто можно приспособить к рулевому управлению семеркой. Его цена - в районе 20 тысяч. Второй - покупка специального набора, который разработан специально для установки на классические жигули. Этот усилитель работает от автономных электродвигателей и не забирает мощность от двигателя, поэтому способствует экономии топлива. Экономия довольно условна, но она есть.

Любой из этих вариантов достаточно надежен, прост в установке и снимает большую часть усилий с руля.Это означает, что с применением устройства мы получаем более легкое рулевое управление на стоянках, а при интенсивном маневрировании водитель будет меньше уставать на дальней дороге. Кроме того, есть возможность регулировать усилие на рулевом колесе, но для этого нужно настроить работу датчика скорости, установленного в КПП. Регулировка в этом случае необходима, так как адекватная работа устройства на малых оборотах может быть достигнута только после его синхронизации с датчиком скорости.

Комплект источников питания

Электроустановщик не слишком сложен в установке, так как его конструкция и принцип действия достаточно просты.Считается, что нивовские и приористые электростанции достаточно ненадежны и можно дождаться сбоев и контекста, а это, как несложно догадаться, не очень хорошо, особенно на высоких оборотах. Поэтому рассмотрим покупку комплекта для установки на классику, которая судя по отзывам работает стабильно.

В пакет включено:

    крышка рулевого вала;

    замок зажигания;

    переключателей;

    импульсный датчик скорости;

    трос спускового механизма карбюратора;

    элементов крепления устройства;

    электронный блок управления;

    электрический усилитель в сборе.

Кроме того, необходимо будет заменить рулевой редуктор. Необходимо установить короткую, но сушка должна остаться родной.

Принцип работы электрического усилителя

Принцип работы устройства следующий и основан на взаимодействии считывающих датчиков, электронного блока управления и узла электропитания. Датчик отслеживает угол поворота, а датчик скорости считывает индикацию скорости. Все это поступает на обработку в ЭБУ, откуда импульс поступает от исполнительного механизма.В зависимости от скорости движения электроника подбирает необходимое усилие на рулевом колесе. Чем выше скорость, тем больше усилий.

Правильно настроенный и синхронизированный усилитель позволяет легко вращать руль на месте и на малых оборотах, а также центрировать рулевой механизм и возвращать рулевое колесо в нейтральное положение. Усилитель имеет аварийный режим работы в случае программных или механических проблем, рулевое управление переходит в штатный режим работы без участия усилителя.

Прохождение техосмотра и сертификатов

Перед тем, как поставить усилитель своими руками, стоит задуматься о том, что ежегодный осмотр придется проводить, в ходе которого может быть выявлено нарушение заводского устройства рулевого управления. Если он выскочит, никаких отметок о прохождении техосмотра ставить не будет. Чтобы с документами не было проблем, стоит установить усилитель в сертифицированном ВАЗ сервисе, при этом необходимо получить сертификат соответствия от сотни и от производителя электроэнергии.Только в этом случае можно будет успешно пройти обследование. Удачи всем дорог и комфортных путешествий!

На автомобилях классической серии установка усилителей рулевого управления не предусмотрена. На всех этих машинах используются рулевые редукторы. И электроусилитель руля на ВАЗ-2107 - хороший элемент тюнинга. При движении по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только вы снижаете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке. Его установка и подключение не займет много времени. Вам потребуется установить только набор ключей, набор силовой плиты со всем крепежом и проводкой, а также дрель.

Преимущества использования мощного электрического

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры».Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ЭУР:

  1. Повышение уровня безопасности, комфорта и удобства управления автомобилем.
  2. Управление рельефом при маневрировании. Это особенно полезно для женщин, пожилых людей, водителей-стартапов, которые с трудом вращают тугой руль.
  3. Электрический переключатель мощности действует как настраивающий элемент.

Но даже если вы уже много лет за рулем, от такого усовершенствования вашего автомобиля вряд ли можно отказаться.Ведь установка электроусилителя руля позволит легко совершать передвижение по городским улицам.

Почему не гидравлический?

Вы можете выбрать два типа усилителей рулевого управления:

  1. Электромеханический.
  2. Гидравлический.

При гидроусилителе рулевого управления создается масло высокого давления в системе. Конструкция гидроленты состоит из подающих трубок, насоса, специальной емкости и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворот колес.

Следовательно, крутить руль будет намного проще. В целом конструкция гидроусилителя очень сложная, установка выполняется долго, все механизмы необходимо регулярно обслуживать. Только в этом случае гидросистема будет работать безупречно.

Если в автомобиле не предусмотрена установка гидроагента, то установить его очень сложно. Тут придется обзавестись дополнительными деталями, а также внести очень серьезные изменения в рулевой механизм.Именно по этой причине устанавливать гидроцилиндр на «семерку» нецелесообразно.

Электрический усилитель

У него одно большое преимущество - стоимость почти вдвое больше, чем у гидроусилителя. Произвести установку устройства на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя не нужно проводить технический осмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется дозаправка жидкости, поддержание насоса и трубопроводов в рабочем состоянии.Достаточно просто подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция усилителя рулевого управления устанавливается на автомобили «классической» серии.

Оборудование

Без переделок можно установить электроусилитель руля «Приора» на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Установка прибора:

  1. Непосредственно электрическая мощная.
  2. Вал промежуточный карданный.
  3. Крепеж.
  4. Электропроводка.
  5. Кронштейны крепления электроусилителя на рулевое колесо "Семерка".
  6. Декоративная обвязка.

При покупке обязательно проверяйте комплектацию устройства. Если в коробке нет ни одного элемента, то нужно сразу сообщить об этом продавцу. В противном случае при установке возникнут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес.И он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Иными словами, если перед установкой устройства приложить усилие в 20 кг, то после аналогичного действия достаточно всего 3,5 кг. Этапы работы устройства:

  1. С помощью датчика крутящего момента определяется, в каком направлении вращается водитель.
  2. Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
  3. С помощью электродвигателя вращается карданный вал рулевого механизма. В результате уменьшается усилие, необходимое для вращения рулевого колеса.

С помощью датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения транспортного средства. Если скорость небольшая, то крутить руль становится сложнее. Поэтому блок управления понимает, что необходимо увеличивать коэффициент усиления.И наоборот, если вы двигаетесь с большой скоростью, то усилие нужно оставить для приложения. Следовательно, электрический усилитель рулевого управления не участвует в управлении.

Запуск устройства начинается через 5 секунд после включения водителем зажигания. Если в электроусилителе произошла поломка, автоматическая система управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае внезапной поломки устройства.Поэтому ради безопасности своей жизни можно не беспокоиться.

Установка электрического щитка на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на 2107 нужно выполнить следующие действия:

  1. Отсоединить АКБ от АКБ, чтобы не было короткого замыкания при работе.
  2. Откручиваем винты, которые крепятся на рулевой колонке.
  3. Снимите рулевой кардан, поставьте новый, входящий в комплект устройства.
  4. В инструкции обязательно найдите схему, по которой нужно просверлить отверстия, с помощью которых будет фиксироваться корпус усилителя.
  5. Зафиксируйте весь механизм.
  6. Подсоедините провода идущие от датчиков оборотов двигателя и скорости.
  7. Подключите питание устройства с помощью предохранителя.
  8. Затем нужно установить кожух и подсоединить клеммы АКБ.

Монтажные работы займут не более двух-трех часов.Гарантийный срок службы электрического усилителя один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, надо правильно установить. Проблема в том, что при такой настройке вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами. Дорога. Следовательно, при прохождении осмотра вы можете столкнуться с определенными трудностями.

Можно попытаться скрыть тот факт, что на автомобиль можно установить электроэнергию. Для этого достаточно отключить его от приема пищи.Если этого не сделать, то во время диагностики бэкапа механик поймет, что доработка сделана. И талон на техосмотр он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое дает Eura Plant Manufacturer. В нем говорится, что конкретная модель «Электромощник» соответствует всем требованиям, предъявляемым к установке на ВАЗ-2107. Копия этого письма должна быть с вами во время перехода.

Вместе с этим письмом у вас должен быть сертификат, выданный автосервисом, в котором было установлено устройство.Только при наличии всех этих документов вы можете оформить диагностическую карту. Если, даже если эти документы не дают вам диагностическую карту, необходимо потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказаться от выдачи технологической карты Вы не сможете.

Повернуть руль «Одним пальцем»

Автомобили классической серии разработки ВАЗ не особо незаменимы нашим согражданам с дополнительным оборудованием.Гидроусилитель руля на ВАЗ 2107 серийно не устанавливался, таким восторгом не могла похвастаться ни одна из заднеприводных моделей этого производителя. Дополнительное оборудование для снижения нагрузки на водителя и облегчения управления может быть установлено только в виде опции.

Гур на семерку специально спроектирован и изготовлен на одном из опытных образцов АвтоВАЗа. Комплект успешно прошел испытания и разрешен к эксплуатации на автомобилях данной модели. Следует помнить, что эксплуатация автомобилей с автономной в конструкции сменой рулевого управления запрещена, по сути, это ограничение на использование несертифицированного оборудования.

Рулевое устройство

«Семерка» относится к категории автомобилей с задним приводом. В передней подвеске используется компоновка с двумя парами. поперечные рычаги. Рулевое управление машины в стандартной комплектации без ГУРа состоит из следующих узлов и механизмов:

  • трехопорные системы с наконечниками;
  • рулевая машина;
  • маятник;
  • Ротационные травяные ленты.

В рулевом кресле установлен редуктор с червячной передачей, его оттепель соединен с аналогичной частью маятниковой промежуточной нагрузки.Он обеспечивает одновременный поворот обоих узлов на определенный угол. Внешние тяги, передающие усилие на колесные вагоны, состоят из двух частей. С их помощью осуществляется угол схождения передних колес.

Возможности модернизации

Установка сертифицированного ГУРа позволяет сделать рулевое управление более комфортным и подходящим для женщин и пожилых водителей. Так много автовладельцев, владеющих одной из самых распространенных машин в нашей стране - «семеркой». Усилия на рулевом колесе им явно излишни, особенно при маневрах на малой скорости независимо от того, поворачиваются ли колеса на месте.

Установочный комплект дополнительного оборудования Позволяет успешно решить данную проблему. Приобрести механизмы можно в розничной сети или через Интернет. При покупке важно убедиться, что предлагаемый комплект имеет технический паспорт, заверенный изготовителем мокрой пломбы. Кроме того, необходим специальный сертификат, все перечисленные выше документы необходимы для внесения изменений в ПТС,

Комплект оборудования

Приобретая гидроусилитель руля на ВАЗ 2107, необходимо проверить наличие запчастей и узлы по списку ниже:

  1. шкив гидроцилиндра насоса;
  2. расширительный бачок;
  3. редуктор с сервоприводом;
  4. гидроцилиндр;
  5. комплект шлангов и трубопроводов высокого давления.

Помимо оборудования необходимо приобрести специальную рабочую жидкость для гидравлических систем. Имеет маркировку ATF, использование некачественных масел приводит к быстрому выходу оборудования из строя.

Установка гидроусилителя руля

Установка комплекта ГУР должна производиться в авторизованном сервисе, при этом владельцу выдается специальный документ. Акт выполненных работ предъявляется в регистрационно-досмотровом отделении дорожной полиции и является основанием для внесения изменений в ПТС.Во время эксплуатации следует строго следовать инструкциям, прилагаемым к оборудованию.

Последовательность работ по установке гидроусилителя руля на автомобиль ВАЗ 2107 такая:

  1. Машина несется по подъемнику или смотровой яме, передняя часть подвешена, а колеса сняты.
  2. С помощью специальных приспособлений откручиваются наконечники наконечника от башни руля.
  3. В автомобиле разблокируется соединение с прорезью, которое снимается, и освобождается вал, на котором установлено рулевое колесо.
  4. Освобождаются болты крепления машины к лонжерону, после чего механизм снимается и снимается.
  5. Освободившееся место - новая коробка передач с гидроцилиндром привода.
  6. На блоке цилиндров двигателя установлен на кронштейне помпы, обеспечивающий необходимое давление масла в системе. Ремень приводной Продеваем через шкив коленчатого вала И натягиваем согласно инструкции.
  7. Следующим этапом является монтаж трубопроводов, рукавов высокого давления и их подключение к компрессору и исполнительному механизму.
  8. Система заливается рабочей жидкостью в количестве около 1,8 л и проверяется на герметичность соединений.

В заключение гидравлический контур нужно подтянуть, а точнее удалить из него остаточный воздух. Для этого нужно несколько раз покрутить руль до упора в одну и другую сторону. После этого выполняется первый тестовый запуск двигателя и проверка работоспособности системы. Практически сразу после запуска усилие на рулевом колесе должно резко упасть.

ВАЗ-2107, к которому привыкли тысячи соотечественников, по ряду параметров уступает зарубежным аналогам, ввиду чего автолюбители, желающие родной автомобиль, производят собственный тюнинг рулевого управления ВАЗ-2107. Подвешивание I. Правильное решение Тюнингом можно считать установку гидроусилителя или электроусилителя руля. Благодаря грамотному апгрейду в машине появится агрегат, с помощью которого создается дополнительная сила на колесах при входе в поворот.Улучшенное улучшение отечественного авто В класс более дорогих иномарок.

Тюнинг рулевого управления

Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне разумного решения поменять заводской руль на более спортивный прибор диаметром 320 мм. Такой агрегат даст владельцу авто массу преимуществ: во-первых, он сможет припарковаться с большей маневренностью. На время модернизации руля не забудьте установить травмоопасное стекло.

Тем автомобилистам, которые предпочитают спортивный тюнинг (грабли с малым номером), стоит быть готовым отдать за агрегат вдвое больше денег, чем за простое стандартное устройство. Однако после установки на автомобиль повлияет возможность поворота колес всего за два поворота руля.

Третьим шагом по усовершенствованию автомобиля может стать регулировка развала и схождения. Специалисты, которые много лет работают с вазом, увеличивают схождение и отрицательный развал на передней оси.При этом необходимо обратить внимание на схождение заднего колеса, которое должно наоборот уменьшаться.

Установка гидроусилителя руля

Если автомобилист желает внедрить на ВАЗ-2107 гидроусилитель руля, который завод-производитель не счел нужным устанавливать на один из самых бюджетных автомобилей в мире, он может пойти одним из двух возможных путей. . Сначала можно выбрать оптимальную рулевую рейку, у которой есть гидроусилитель руля, а затем решить вопрос относительно его дальнейшего расположения в автомобиле.Правда, такая акция потребует колоссальных трудозатрат и средств. Во-вторых, уместнее, можно купить в магазине автозапчастей готовый комплект, позволяющий производить над стационарной рулевой рейкой всевозможные полезные манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: помпы, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и системы шлангов.

Для установки гидроусилителя руля на ВАЗ-2107 нужно начинать с помпы, с помощью которой осуществляется подкачка и создается определенное давление в агрегате.Этот насос необходимо разместить на блоке цилиндров, так как он будет работать через ременную передачу. Следующим шагом нужно определиться с местом установки шкива коленвала. Затем заменяется рулевой редуктор. Автовладельцу следует заранее уточнить размер приобретенного устройства, так как он, скорее всего, будет отличаться от заводского аналога, ввиду чего может возникнуть необходимость доработать место установки устройства.

Устанавливая ГУР в свой автомобиль, следует аккуратно обработать гидроцилиндр, который должен располагаться в машине согласно инструкции.Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном подключении составляющей шлангов высокого давления. Установленный бак должен быть оборудован гребным винтом, предназначенным непосредственно для гидроусилителя руля. В результате манипуляции стоит прокачать систему.

Установка электроусилителя руля

Если владелец авто хочет установить электроусилитель на ВАЗ-2107, он должен отдать предпочтение заводским агрегатам. Перед настройкой и обновлением системы следует настроить датчик скорости трансмиссии.Это позволит избежать слишком «крутых» поворотов руля.

Среди прочих дополнений, EUR, Собственный автомобиль. Необходимо установить новый всасывающий кабель (можно приобрести в комплекте с EUR для ВАЗ-2108), заменить коробку передач и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при покупке готового комплекта подразумевает наличие датчика скорости, различных крепежных элементов, троса всасывания, замка зажигания, нескольких переключателей и кожуха для рулевой колонки.

На электроусилителе руля ВАЗ-2107 нужно начинать с переходной пластины и кардана. После снятия креста необходимо подобрать картан соответствующей длины. Сварили и собрали крестовину, точнее ее подшипники, залили новой смазкой. После этого устанавливается рулевое управление и подключается электрическая составляющая ЭУР. Красный провод должен идти к аккумулятору, а коричневый - к пятке его крепления. Синий кабель, отвечающий за замок зажигания, должен перейти в оранжевый.Провода тахометра должны идти к панели приборов, а соединительные элементы между датчиками скорости - к девятому контакту ЭБУ.

Заключение

Тюнинг рулевого ВАЗ-2107 требует от автомобилиста времени, средств, сил и определенных знаний. Однако грамотные изменения в системе рулевого управления автомобиля улучшают поведение автомобиля на дороге, благодаря чему автомобиль становится более манерным и управляемым водителем.

Торпеды частичной разборки для установки

евро

Прежде чем приступить к этой работе, следует выяснить принцип работы ЭУР. Усилитель рулевого управления - важный элемент в управлении любым автомобилем. Его задача - создание дополнительных усилий при повороте руля за счет наличия электропривода. В современных автомобилях устанавливают электроусилитель руля.

К основным достоинствам автомеханики можно отнести:

  • удобная регулировка технические характеристики контроль
  • наличие высокой информативности
  • надежность,
  • значительная экономия израсходованного топлива.

Следует отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на дерево рулевого колеса или стойку рулевого колеса. Автомеханики выделяют 2 системы такого усилителя.

  1. С 2-мя передачами, представленными в виде единого блока, в котором совмещены рулевое управление и гидроусилитель. В последнем элементе - электродвигатель асинхронного типа. Рельс снабжен 2-мя секциями зубьев, одна из которых считается приводной.
  2. При параллельном приводе он передает усилие от электродвигателя на структуру рулевого управления за счет ременной передачи. В этом случае усилие одновременно передается на рельс рулевого колеса и на вал.

Основные части усилителя руля

К основным элементам данной конструкции относятся:

  • вал торсионно-рулевой,
  • электродвигатель
  • бесконтактный датчик крутящего момента,
  • Датчик положения ротора.

Что касается контроля EUR, то он состоит из следующих элементов.

  1. Входные датчики, которые напрямую связаны с крутящим моментом и определяют угол поворота рулевого колеса.
  2. Устройство-исполнитель - на него поступают управляющие сигналы, которые вырабатываются специальной программой.
  3. Блок управления - обрабатывает сигнал существующих датчиков.

Усилитель в сборе

Рулевое колесо с электроусилителем обеспечивает управление машиной в следующих режимах:

  • при повороте,
  • включить малую и большую скорость
  • возврат колес в среднее положение и их опора в этом состоянии.

Установка электроусилителя руля на ВАЗ 2107 необходима, так как рулевое колесо вращается с помощью этого устройства. Благодаря Torcina крутящий момент передается на систему рулевого управления. При этом измеряется крутка Torcin и угол поворота этого колеса. Для этого используются специальные датчики. Полученные данные передаются в ЭБУ. Таким образом, работа электродвигателя поддерживается в необходимом режиме. Далее крутящий момент поступает на рулевой механизм и ведущие колеса.

Вращение на малых оборотах характерно для парковочных машин. При этом поворот руля большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы в электродвигателе.

При движении на высокой скорости ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в среднее положение, потребуется увеличить реактивную силу, возникающую при вращении. Чтобы поддерживать колеса в определенном положении, система управления самостоятельно регулирует их направление.

Этапы выполнения

Из-за отсутствия ЭУР на машину многие автовладельцы решаются поставить на ВАЗ 2107 усилитель руля своими руками. Автомеханики считают, что Евро Приоры или Нива часто выходят из строя. В некоторых случаях клинический руль. Такие проблемы опасны при движении автомобиля. Поэтому рекомендуется отдавать предпочтение заводским электронным извещателям.

В любом случае потребуется настроить SPP SpeedSensor.В противном случае при движении вазе с места и при движении на малых скоростях водитель не сможет заметить никаких изменений. Таким образом, руль будет жестким. При установке высокой скорости рулевое колесо поддастся автовладельцу с незначительным сопротивлением.

Если нет датчика скорости, придется его ставить. У него должен быть 6-пульсный переход от Нивы 214. Как правило, он входит в заводскую комплектацию. К другим конструктивным изменениям, которые потребуются, эксперты относят:

  • перенос другого всасывающего кабеля, который входит в комплект поставки агента 2108,
  • электропитания
  • замена редуктора - нужно будет брать этот агрегат с коротким червяком червяк, при этом отбойник должен быть родным,
  • , если у вас 2107, то в контактную систему зажигания нужно будет установить диод MUR1100E.

В комплект EUR для «семерки» входят следующие элементы.

  1. Датчик скорости.
  2. Крепеж.
  3. Опорный трос.
  4. Замок зажигания, подрулевые переключатели, кожух от рулевой колонки - эти детали должны быть от 2110.
  5. Инструкция по установке и паспорт на электроусилитель руля на ВАЗ.

Гур предназначен для облегчения усилий водителя при установке рулевого колеса в нужное положение.Благодаря усилителю рулевого управления траектория движения машины становится стабильной и однозначной. ГУР сделан таким образом, что при выходе из строя руль остается немного подвижным, но значительно сохнет. Несмотря на то, что они делают управление более удобным, большинство автомобильных заводов выпускают свои модели без гидроусилителя руля. А ГУР устанавливают опытные автолюбители. О том, как установить систему усилителя, вы узнаете из этой статьи.

Установка гидроусилителя руля на ВАЗ классик.

Установка гидроусилителя руля на ВАЗ 2106 не очень сложна и даже с ним не опытный водитель. Первоначально необходимо убедиться, что комплект гидравлической ленты полностью укомплектован и все его детали есть на складе. Система гидравлической ленты состоит из насоса, шкива, рулевого редуктора, гидроцилиндра, а также бака и шлангов для давления.
Далее переходим к немедленной установке.Устанавливаем кронштейн помпы прямо на головку блока цилиндров, после чего фиксируем помпу. Далее меняем шкив коленвала, чтобы он подошел к приводу помпы. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После рулевого механизма замена должна продолжаться. На этом этапе вам нужно немного улучшить дизайн. Для установки коробки передач нужно проделать отверстия на автомобильном щите.

Далее выбираем место для установки расширительного бачка. Установите гидроцилиндр.При его установке необходимо руководствоваться специальной инструкцией, которая идет в комплекте с гидроприводом .

После всех этих действий подключаем систему вместе со шлангами высокого давления. Они не должны тонуть друг в друга и в другие части. Заливаем масло Б. , гидраускитель А в расширительный бачок, и приступаем к прокачке системы.

Читать 5 мин.

В сегодняшней статье мы более подробно поговорим об устройствах, снижающих усилия на руле.Особое внимание уделим усилителям рулевого управления, предназначенным для установки на автомобиль марки ВАЗ 2107.

В сегодняшней статье мы более подробно поговорим об устройствах, снижающих сопротивление на рулевом колесе. Особое внимание уделим усилителям рулевого управления, предназначенным для установки на автомобили марки ВАЗ 2107.

Итак, в представленной статье были найдены ответы на такие довольно частые вопросы:

  • Что такое гидравлический агент?
  • Каков принцип действия гидравлического участка?
  • Как корневая гидравлическая сила?
  • Насколько правильно гидравлическое определение марки ВАЗ 2107?

Основная информация о гидравлике

Усилитель руля или, как его сокращенно называют ГУР, представляет собой гидравлическую систему автомобиля, часть рулевого механизма, которая предназначена для облегчения направления движения по направлению движения транспортного средства с сохранением желаемую обратную связь, а также обеспечение стабильности функционирования и однозначности заданной траектории.Кроме того, гидроусилитель рулевого управления устроен так, что в случае его выхода из строя направляющая будет работать, но рулевое колесо в этом случае будет вращаться немного сильнее. Усилитель рулевого управления - один из важнейших элементов управления любым транспортным средством. Основное назначение усилителя рулевого управления - создание бокового усилия в момент поворота руля за счет наличия электропривода. Практически все современные автомобили оснащены усилителем рулевого управления.

Какой гидроусилитель рулевого управления на авто марки ВАЗ 2107? Автолюбители со стажем выделяют несколько основных преимуществ гидроусилителя на автомобиле ВАЗ 2107, таких как:

  • Высокий уровень надежности;
  • Высокая информативность;
  • Мелкие расходы на топливо;
  • Удобство корректировки технических характеристик руководства.

Также стоит обратить внимание на то, что гидроагрегат имеет две схемы, например, передачу усилия на реку или рулевой каток. Автолюбители выделяют две системы таких усилителей:

  • С параллельным приводом, то есть передает усилие от двигателя на рулевую конструкцию с помощью ременной передачи. В этом случае усилие передается на ролик и стойку руля.
  • С двумя передачами, которые являются единственным блоком, комбинированный включает рулевое колесо и усилитель руля.Асинхронный тип расположен в усилителе рулевого управления. Рейка рулевого колеса снабжена двумя частями зубьев, одна из которых является усилителем привода.

Гидравлическое устройство рулевого управления на авто марки ВАЗ 2107

Гидроусилитель руля на автомобили ВАЗ 2107 включает в себя такие основные элементы:

  • Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
  • С трамблером. С его помощью обеспечивается воздушный поток, который направляет масло в необходимую полость гидроцилиндра или обратно в ствол.
  • Гидравлический цилиндр. С помощью гидроцилиндра давление жидкости преобразуется в движение поршня и штока.
  • Масло, передающее усилие от насоса к гидроцилиндру, а также смазывающее все пары трения. Он расположен в пластиковой планке со встроенным фильтрующим веществом, а в его пробке помещен зонд, определяющий уровень жидкости. Кроме того, все узлы объединяют шланги высокого давления, обеспечивающие циркуляцию жидкости в системе усилителя.


Гидравлический привод рулевого управления обеспечивает лидерство машины в таких режимах:

  • При включении большой или малой скорости;
  • Возврат автомобильных колес на среднее место и обслуживание в таком состоянии;
  • При повороте.

Установить гидроусилитель руля на автомобили ВАЗ 2107 просто необходимо, ведь благодаря этому оборудованию предусмотрено рулевое колесо.

А благодаря Torsina передается крутящий момент на систему рулевого управления, при этом скручивание и угол поворота этого колеса происходят одновременно.Для проведения таких измерений используются специальные датчики, а полученная информация передается в гидравлическую ячейку. Таким образом поддерживается работа гидроусилителя в необходимом режиме. После этого крутящий момент поступает в рулевой механизм и ведущие колеса автомобиля. Поворот на малых скоростях характерен для парковки автомобиля, а угол поворота руля не мал. Крутящий момент обеспечивается электронной ручной схемой с использованием максимальной работы двигателя автомобиля.

Как происходит установка гидроусилителя руля на авто марки ВАЗ 2107?

В связи с отсутствием на автомобиле марки ВАЗ 2107 гидроусилителя руля многие автолюбители принимают решение установить усилитель на собственном авто. Очень часто бывалые автомобилисты утверждают, что у Нивы и Приоры часто ломаются гидравлические стойки, а иногда дергается руль. Естественно, это очень опасно при движении транспортного средства как для вас, так и для других участников дороги. Поэтому идеальным вариантом будет установка автомобилей марки ВАЗ 2107 заводских гидроагрегатов.

Естественно, понадобится еще и датчик скорости КПП, иначе в начале движения на малых скоростях водитель никаких изменений не заметит. То есть крутить руль будет чуть сложнее. В момент набора высоких скоростей рулевое колесо переключит владельца транспортного средства с небольшим уровнем сопротивления. Также, если у вас нет датчика скорости, его тоже нужно будет установить.

Самой сложной процедурой считается замена коробки передач.Для проведения этой процедуры необходимо будет вырезать отверстие в лицевой панели и немного доработать сушку. Для установки коробки передач потребуется установить кронштейн, к которому привинчивается насос гидроусилителя рулевого управления, на головку блока цилиндров. После этого нужно поменять шкив на ролике коленвала, и привод для помпы с помощью ременной передачи. Далее нужно будет продумать расположение расширительного бачка, а также соединить все шланги и залить масло.Кроме того, в комплект для установки гидроусилителя руля входит подробная инструкция по установке. Давайте рассмотрим основные достоинства и недостатки гидроусилителя руля на автомобилях ВАЗ 2107. Итак, к основным преимуществам гидроагрегата для автомобилей ВАЗ 2107 можно отнести:

  • уменьшение количества роликов;
  • Уменьшение усилия при повороте руля.

К основным недостаткам гидроячейки для автомобилей ВАЗ 2107 можно отнести:

  • Большая стоимость;
  • Сложность создания;
  • Существенные изменения рулевого управления автомобиля;
  • Требуется регулярное обслуживание.

повернуть руль "одним пальцем". Установка гидроусилителя руля

На автомобилях классической серии установка усилителей рулевого управления не предусмотрена. На всех этих машинах используются рулевые редукторы. И электроусилитель руля на ВАЗ-2107 - хороший элемент тюнинга. При движении по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только вы снижаете скорость, совершаете маневры на стоянке, крутить руль становится все труднее и труднее.

Именно для облегчения маневрирования на малых скоростях на ВАЗ-2107 необходимо установить электроусилитель руля. Это отдельный блок, который крепится в рулевой колонке. Его установка и подключение не займет много времени. Вам потребуется установить только набор ключей, набор силовой плиты со всем крепежом и проводкой, а также дрель.

Преимущества использования мощного электрического

На «классические» автомобили без проблем устанавливают электроусилитель руля «Приоры».Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ЭУР:

  1. Повышение уровня безопасности, комфорта и удобства управления автомобилем.
  2. Управление рельефом при маневрировании. Это особенно полезно для женщин, пожилых людей, водителей-стартапов, которые с трудом вращают тугой руль.
  3. Электрический переключатель мощности действует как настраивающий элемент.

Но даже если вы уже много лет за рулем, от такого усовершенствования вашего автомобиля вряд ли можно отказаться.Ведь установка электроусилителя руля позволит легко совершать передвижение по городским улицам.

Почему не гидравлический?

Вы можете выбрать два типа усилителей рулевого управления:

  1. Электромеханический.
  2. Гидравлический.

При использовании гидроусилителя рулевого управления в системе создается высокое давление масла. Конструкция гидроленты состоит из подающих трубок, насоса, специальной емкости и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворот колес.

Следовательно, рулевое колесо будет вращаться намного легче. В целом конструкция гидроусилителя очень сложная, установка выполняется долго, все механизмы необходимо регулярно обслуживать. Только в этом случае гидросистема будет работать безупречно.

Если в автомобиле не предусмотрена установка гидроагента, то установить его очень сложно. Тут придется обзавестись дополнительными деталями, а также внести очень серьезные изменения в рулевой механизм.Именно по этой причине устанавливать гидроцилиндр на «семерку» нецелесообразно.

Электрический усилитель

У него одно большое преимущество - стоимость почти вдвое больше, чем у гидроусилителя. Произвести установку устройства на «семерку» очень просто, сложностей не возникнет. В случае использования электрического усилителя не нужно проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется дозаправка жидкости, поддержание насоса и трубопроводов в рабочем состоянии.Достаточно просто подключить прибор к автомобильной проводке. Именно по этим причинам такая конструкция усилителя рулевого управления устанавливается на автомобили «классической» серии.

Оборудование

Без переделок можно установить электроусилитель руля «Приора» на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Установка прибора:

  1. Непосредственно электрическая мощная.
  2. Вал промежуточный карданный.
  3. Крепеж.
  4. Электропроводка.
  5. Кронштейны крепления электроусилителя на рулевое колесо "Семерка".
  6. Декоративная обвязка.

При покупке обязательно проверяйте комплектацию устройства. Если в коробке нет ни одного элемента, то нужно сразу сообщить об этом продавцу. В противном случае при установке возникнут проблемы.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес.И он начинает работать одновременно с тем, как водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Иными словами, если перед установкой устройства приложить усилие в 20 кг, то после аналогичного действия достаточно всего 3,5 кг. Этапы работы устройства:

  1. С помощью датчика крутящего момента определяется, в каком направлении вращается водитель.
  2. Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
  3. С помощью электродвигателя вращается карданный вал рулевого механизма. В результате уменьшается усилие, необходимое для вращения рулевого колеса.

С помощью датчика скорости обеспечивается нормальное соотношение между коэффициентом усиления устройства и интенсивностью движения транспортного средства. Если скорость небольшая, то крутить руль становится сложнее. Поэтому блок управления понимает, что необходимо увеличивать коэффициент усиления.И наоборот, если вы двигаетесь с большой скоростью, то усилие нужно оставить для приложения. Следовательно, электрический усилитель рулевого управления не участвует в управлении.

Запуск устройства начинается через 5 секунд после включения водителем зажигания. Если в электроусилителе случилась поломка, автоматика отключится, в результате автомобиль перейдет в ручной режим. Это обеспечивает стопроцентную безопасность в случае внезапной поломки устройства.Поэтому ради безопасности своей жизни можно не беспокоиться.

Установка электрического щитка на «семерку»

Блок-схема подключения электроусилителя (может использоваться с любым автомобилем ВАЗ) представлена ​​ниже.

Для установки электроусилителя руля на 2107 нужно выполнить следующие действия:

  1. Отсоединить АКБ от АКБ, чтобы не было короткого замыкания при работе.
  2. Откручиваем винты, которые крепятся на рулевой колонке.
  3. Снимите рулевой кардан, поставьте новый, входящий в комплект устройства.
  4. В инструкции обязательно найдите схему, по которой нужно просверлить отверстия, с помощью которых будет фиксироваться корпус усилителя.
  5. Зафиксируйте весь механизм.
  6. Подсоедините провода идущие от датчиков оборотов двигателя и скорости.
  7. Подключите питание устройства с помощью предохранителя.
  8. Затем нужно установить кожух и подсоединить клеммы АКБ.

Монтажные работы займут не более двух-трех часов.Гарантийный срок службы электрического усилителя один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, надо правильно установить. Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения. Следовательно, при прохождении осмотра вы можете столкнуться с определенными трудностями.

Можно попытаться скрыть тот факт, что на автомобиль можно установить электроэнергию. Для этого достаточно отключить его от приема пищи.Если этого не сделать, то во время диагностики бэкапа механик поймет, что доработка сделана. И талон техосмотра он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое дает Eura Plant Manufacturer. В нем указано, что конкретная модель электромагнита складывает все требования, которые необходимы для установки на ВАЗ-2107. Копия этого письма должна быть с вами во время перехода.

Вместе с этим письмом у вас должен быть сертификат, выданный автосервисом, в котором было установлено устройство.Только при наличии всех этих документов вы можете оформить диагностическую карту. Если, даже если эти документы не дают вам диагностическую карту, необходимо потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказаться от оформления технологической карты нельзя.

«Русский Мерседес» или автомобиль ВАЗ 2107 в свое время (80-е годы) был одним из самых популярных отечественных легковых автомобилей.В настоящее время автомобиль этой марки - излюбленный объект экспериментов наших автолюбителей. Основная задача тюнинга автомобилей ВАЗ 2107 - повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Также включает доработку системы рулевого управления. Конструкция рулевой системы автомобиля ВАЗ 2107 построена по типу червячно-роликовой . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и уменьшения передаточного числа оборотов необходимо модернизировать рулевой и маятниковый шарнир. Он «утяжеляет» руль. Для поворота на ВАЗ 2107 и так надо быстро крутить руль, руль при этом не назовешь «легким». В таких условиях комфорт рулевого управления достигается прежде всего за счет усиления руля.

Можно подать заявку, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 .Подойдет, в частности, механизм электрообрезки руля от, его вполне можно без особых трудностей приспособить к ВАЗ 2107.

Также за 16000-19000 рублей можно приобрести на ВАЗ 2107 специальный комплект электроусилителя руля. Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидравлической вилки схему работы. К тому же он функционирует более адекватно, так как работает не напрямую от мотора, а от собственного электродвигателя.

Электроусилитель руля на ВАЗ 2107 Эффективно снижает усилие, необходимое для поворота руля, повышает сопротивляемость автомобиля, особенно в аварийной обстановке, снимает усталость водителя, надежно.

Не требует больших усилий для установки и обслуживания. Никаких специальных инструментов и оборудования не требуется, все можно поставить самостоятельно. Важно правильно отладить датчик скорости, который надевается на коробку передач.

На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявлялся тогда, когда он был нужен: в момент начала движения, при движении на малой скорости. Нормальный электрогенератор заработал только после набора скорости. После отладки датчика скорости все заработало как надо.

Чтобы уверенно припарковать машину и при этом иметь возможность крутить руль одним пальцем, не напрягайте руки на малых скоростях, давно во всем цивилизованном мире есть усилитель руля, который устанавливается на ВАЗ 2107 без особых усилий.

Что такое усилители рулевого управления?

  1. Гур - гидроусилитель руля. Этот усилитель работает за счет давления масла. Конструкция и установка такого оборудования довольно сложны, и уход за таким усилителем нужен постоянный. Если вы все сделаете правильно, то ГУР порадует плавным шагом руля.
  2. Электроусилитель руля (электромеханический) отлично справляется с нагрузкой, его установка намного проще и быстрее.На ВАЗ 2107 работает так же качественно, как масло Гур. Наверное, самое главное - он работает по принципу «установил и забыл». Электроэнергетика работает от бортовой сети 12 В (максимальный ток 50А).

Рассмотрим принцип работы и установку отечественного электроусилителя руля производства завода «Авиаагрегат».

Eur создает в электродвигателе дополнительный момент усилия, действующий синхронно с драйверами водителя.Усиление руля - 5,7. Это значит, что при повороте руля, если водитель вкладывает 20 кг собственных сил, то с ЭУР потребуется 3,5 кг.

Что входит в комплект EUR?

  • сам усилитель;
  • кардан промежуточный;
  • кронштейн для крепления на рулевой колонке;
  • дополнительные детали - крепеж, провода и декоративный кожух.

Как работает электроусилитель руля?

Принцип его работы сложен, это использование обратной связи:

  • Датчик момента улавливает приложение силы к колесному водителю и его направлениям и преобразует импульсы в электрический сигнал; Помимо датчика момента, есть еще датчики скорости автомобиля, оборотов коленчатого вала, положения ключей зажигания и т. Д., каждый из них также формирует сигнал и отправляет его в блок управления.
  • Блок управления выдает суммирующий сигнал, который поступает на электродвигатель ЭУР.
  • Электродвигатель производит «обратную тягу», включив электрический сигнал в движение рулевого колеса.

Датчик скорости приводит к тому, что чем быстрее движется машина, тем меньше усилие, то есть руль «тяжелый». Электродвигатель включается, когда это необходимо, при этом слышно, как он слегка гудит.

Через 3-5 сек после включения зажигания начинает работать ЭУР.

Если в цепи питания есть какие-то проблемы, то eur просто выключится, а контрольный световой сигнал включится, и автомобиль вернется в режим ручного управления.

Установка ЭУР на ВАЗ 2107

  1. отключение «Масса» с АКБ.
  2. поменять кардан в рулевой колонке, на кардан из комплекта;
  3. сверлит крепеж, размеры и расположение по прилагаемой схеме;
  4. проводим плюсовой провод питания, провода датчиков скорости и коленвалов, ставим предохранитель.
  5. ставим защитный кожух.

Вся работа занимает около 2-3 часов.

Гарантия на этот продукт составляет 1 год со дня покупки.

Установка электроусилителя руля на ВАЗ: видео

ВАЗ «Классик» не предусматривает такой опции, как усилитель руля. Если при движении по бездорожью управление не требует особых усилий, крутите руль на малой скорости, маневрирование на стоянке достаточно жесткое.Чтобы повернуть руль «одним пальцем», на ВАЗ 2107 можно установить электроусилитель руля. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимают слишком много времени. Для установки усилителя рулевого управления понадобится набор ключей, дрель и электроусилитель с проводами и крепежом.

Какие евро на ВАЗ 2107 поставил

Электромощник на «семерку» устанавливается в таких случаях:

  • для облегчения управления, когда машиной управляет прекрасный секс-представитель;
  • за безопасность, удобство и комфорт управления;
  • как элемент тюнинга автомобиля;
  • для облегчения управления автомобилем пожилым людям или людям с проблемами здоровья.

Типы усилителей рулевого управления

На современных машинах используются усилители двух типов: гидроусилитель и электрический (электромеханический) усилитель руля. Сокращенно - ГУР и ЭУР.

В основу работы ГУРа положено использование напорной жидкости (масла). Гидравлическая система питания включает насос, питающие трубопроводы, резервуар и масло. Насос создает давление масла, которое воздействует на механизм, облегчая вращение колес при повороте рулевого колеса.Конструкция такого усилителя достаточно сложна, установка занимает много времени, а сам усилитель требует регулярного обслуживания. Только при выполнении этих условий ГУР порадует легкостью и мягкостью работы.

Установка на автомобиль ПК, конструкция которого не предусматривает усилителя рулевого управления - сложная и очень дорогостоящая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель отлично справляется со своими функциями и почти вдвое дешевле ГУРа. Установка ЭУР на ВАЗ 2107 не отличается большой сложностью и не вызывает особых затруднений. Электроусилитель руля не требует периодического, он более надежен и долговечен, чем ГУР. Для его работы не нужны специальные жидкости и насосы, достаточно подключить узел к бортовой сети автомобиля. Поэтому именно такие усилители руля устанавливают на свои автомобили владельцы «семерки».

Электроусилитель руля на ВАЗ 2107: совместимость и оснащение

Электростанции, которые могут быть установлены на «семерку», производит завод «Авиаугрегат», расположенный в Махачкале. ЭУР предназначен для установки на ВАЗ 21214, но конструкция позволяет применить его в рулевом управлении любой «классики». Электрический powerliner крепится прямо на рулевой колонке автомобиля.

В комплект ЕВРО входят:

  • механизм электрического мощного;
  • кронштейн для крепления ЭУР на руль ВАЗ 2107;
  • кардан промежуточный;
  • провода;
  • крепежные изделия;
  • декоративная обвязка.

Электроплита на ВАЗ 2107 работает по следующей схеме: электродвигатель запускается синхронно с вращением руля водителем, создавая дополнительный момент, уменьшающий усилие на вращение колес. Прирост ЭУР 5,7, то есть после установки ЭУР вместо усилия на 20 кг хватит усилия на 3,5 кг.

В работе усилителя используется принцип обратной связи. Выглядит это так:

  • датчик момента определяет факт поворота водителем и направление, в котором вращается рулевое колесо на ВАЗ 2107;
  • Модуль управления EUR считывает данные о частоте вращения двигателя, скорости вращения, положении ключа зажигания, обрабатывает их в соответствии с программой и подает управляющий сигнал на электродвигатель;
  • Электродвигатель вращает рулевой кардан, облегчая работу водителя.

Датчик скорости обеспечивает настройку усиления текущей скорости транспортного средства. На малых скоростях усиление рулевого колеса меньше, поворачивать тяжелее, а при движении на большой скорости требуется меньше усилий для поворота руля.

Электроэнергия начинает работать через 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности ЭУР автомобильный отключает ее, переводя машину в стандартный ручной режим управления, что обеспечивает 100% безопасность при поломке.

Установка ЭУР на ВАЗ 2107

Перед началом работ необходимо снять клеммы с АКБ во избежание возможного замыкания.

Процедура установки EUR следующая:


Практически все операции по установке и подключению EUR проводятся и внутри машины. Работа занимает 2-3 часа. Гарантия на завод ЭУР Махачкала - 1 год. Это оптимальный вариант усилителя по соотношению цена-качество.

Примечание: На ВАЗ 2107 можно установить ЭУР от «Приоры». Для этого изготовьте или купите специальную переходную пластину и кардан.

Осмотр после установки ЭУР на ВАЗ 2107

Установка электрического щитка формально считается внесением изменений в конструкцию автомобиля и является препятствием для проезда без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не удастся - прибор ярко проявляет себя при проверке задней части руля.Это может быть основанием для отказа в выдаче бумаги о прохождении обязательной проверки.

Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо завода-изготовителя о соответствии данной модели EUR требованиям для установки на ВАЗ 2107. Это письмо (копию) необходимо взять с собой при проезде. автомобильный осмотр автомобиля.

Также на что-то нужен документ, подтверждающий установку ЭУР на сертифицированном автосервисе ВАЗ.

При наличии этих двух документов сотрудники пункта техосмотра не имеют права отказать в выдаче справки. Конфликтная ситуация должна требовать письменного отказа с указанием причин.

ВАЗ-2107, к которому привыкли тысячи соотечественников, по ряду параметров уступает зарубежным аналогам, ввиду чего автолюбители, желающие родной автомобиль, производят собственный тюнинг рулевого управления ВАЗ-2107. Обдуманным и правильным решением тюнинга можно считать установку гидроусилителя руля или электроусилителя.Благодаря грамотному апгрейду в машине появится агрегат, с помощью которого создается дополнительная сила на колесах при входе в поворот. Улучшение Улучшение выведет отечественный автомобиль в класс более дорогих иномарок.

Тюнинг рулевого управления

Тюнинг рулевого управления ВАЗ-2107 можно начать с вполне разумного решения поменять заводской руль на более спортивный прибор диаметром 320 мм. Такой агрегат даст владельцу авто массу преимуществ: во-первых, он сможет припарковаться с большей маневренностью.На время модернизации руля не забудьте установить травмоопасное стекло.

Тем автомобилистам, которые предпочитают спортивный тюнинг (грабли с малым номером), стоит быть готовым отдать за агрегат вдвое больше денег, чем за простой штатный прибор. Однако после установки на автомобиль повлияет возможность поворота колес всего за два поворота руля.

Третьим шагом по усовершенствованию автомобиля может стать регулировка развала и схождения. Специалисты, которые много лет работают с вазом, увеличивают схождение и отрицательный развал на передней оси.При этом необходимо обратить внимание на схождение заднего колеса, которое должно наоборот уменьшаться.

Установка гидроусилителя руля

Если автомобилист желает внедрить на ВАЗ-2107 гидроусилитель руля, который завод-изготовитель не посчитал нужным устанавливать на одну из самых бюджетных машин всего мира, он может пойти одним из двух возможных путей. Сначала можно подобрать оптимальную рулевую рейку с гидроусилителем, а затем решить вопрос о ее дальнейшем размещении в автомобиле.Правда, такая акция потребует колоссальных трудозатрат и средств. Во-вторых, уместнее, можно купить в магазине автозапчастей готовый комплект, позволяющий производить над стационарной рулевой рейкой всевозможные полезные манипуляции.

Приобретенный гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: помпы, шкива, рулевого механизма, гидроцилиндра, расширительного бачка и системы шлангов.

Для установки гидроусилителя руля на ВАЗ-2107 нужно начинать с помпы, с помощью которой осуществляется подкачка и создается определенное давление в агрегате.Этот насос необходимо разместить на блоке цилиндров, так как он будет работать через ременную передачу. Следующим шагом нужно определиться с местом установки шкива коленвала. Затем заменяется рулевой редуктор. Автовладельцу следует заранее уточнить размер приобретенного устройства, так как он, скорее всего, будет отличаться от заводского аналога, ввиду чего может возникнуть необходимость доработать место установки устройства.

Устанавливая ГУР в свой автомобиль, следует аккуратно обработать гидроцилиндр, который должен располагаться в машине согласно инструкции.Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном подключении составляющей шлангов высокого давления. Установленный бак должен быть оборудован гребным винтом, предназначенным непосредственно для гидроусилителя руля. В результате манипуляции стоит прокачать систему.

Установка электроусилителя руля

Если владелец авто хочет установить электроусилитель на ВАЗ-2107, он должен отдать предпочтение заводским агрегатам. Перед настройкой и обновлением системы следует настроить датчик скорости трансмиссии.Это позволит избежать слишком «крутых» поворотов руля.

В числе прочих дополнений ЭУР, владельцу ТС необходимо будет установить новый всасывающий трос (можно приобрести в комплекте с ЭУР для ВАЗ-2108), заменить коробку передач и поставить диод MUR1100E.

Электроусилитель руля на ВАЗ-2107 при покупке готового комплекта подразумевает наличие датчика скорости, различных крепежных элементов, троса всасывания, замка зажигания, нескольких переключателей и кожуха для рулевой колонки.

На электроусилителе руля ВАЗ-2107 нужно начинать с переходной пластины и кардана. После снятия креста необходимо подобрать картан соответствующей длины. Сварили и собрали крестовину, точнее ее подшипники, залили новой смазкой. После этого устанавливается рулевое управление и подключается электрическая составляющая ЭУР. Красный провод должен идти к аккумулятору, а коричневый - к пятке его крепления. Синий кабель, отвечающий за замок зажигания, должен перейти в оранжевый.Провода тахометра должны идти к микросхеме панели приборов, а элементы между датчиками скорости соединять с девятым контактом ЭБУ.

Заключение

Тюнинг рулевого ВАЗ-2107 требует от автомобилиста времени, средств, сил и определенных знаний. Однако грамотные изменения в системе рулевого управления автомобиля улучшают поведение автомобиля на дороге, благодаря чему автомобиль становится более манерным и управляемым водителем.

Повернуть руль «Одним пальцем гидроцилиндр от Нивы на ВАЗ 2107

».

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два пути.

1. Берем от приоры или Нивы, дорабатываем и вставляем. Это будет стоить около 20-23 тысяч рублей.

2. Либо купить электроусилитель руля специально для ВАЗ 2107. При покупке и установке выйдет примерно столько же.

Мы не можем конкретно посоветовать, что остановить ваш выбор, потому что (относительно установки Nivov или предшествующих электрических плит) кто-то говорит, что они неожиданно выходят из строя. Некоторые утверждают, что в то же время клинически руль.Это опасно при движении, так как управлять автомобилем невозможно.

По заводскому ЭУР пока претензий нет.

Надо ли что-то дорабатывать при установке?

В любом случае, какой бы вариант вы ни выбрали, вам придется настроить датчик скорости коробки передач. Если этого не сделать, то при прикосновении к месту и на малых оборотах вы не заметите никаких изменений. То есть руль по-прежнему будет жестким. И только когда вы наберете большую скорость, рулевое колесо будет уступать вам с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот какой он должен быть: 6-ти пульсный переходник от 214 Нивы (обычно идет в комплекте с заводским электромощным)

Кроме того, необходимо будет внести еще несколько изменений в конструкцию. Вот они:

  • возьмите еще один всасывающий трос (идет к электрику от ВАЗ 2108) и перенесите его;
  • заменить коробку передач - взять такую, чтобы у него было короткое червячное дерево, но слайсер остался родным;
  • если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще идет в упаковке евро за семерку?

Кроме самой Евры, идет:

  • корпус рулевой колонки, замок зажигания, бесконтактные переключатели - все это от ВАЗ 2110;
  • датчик скорости;
  • опорный трос;
  • крепежные изделия;
  • паспорт и инструкция, как установить ЕВРО.

Сегодня речь пойдет об устройствах, снижающих усилия на руле. Обратим внимание на усилители рулевого управления, которые предназначены для установки на автомобиль ВАЗ 2107.

Легкое рулевое колесо - модернизированный рулевой механизм без дополнительных приводов. Главное преимущество в том, что установка не требует профессиональных навыков. Установлен "Easy Steering" на место обычного ВАЗовского редуктора.

Гидроусилитель руля на ВАЗ 2107 состоит из помпы, трубок, шлангов, маслобака и масла. Требуется постоянное обслуживание. Но если следить за состоянием ГУРа, то с поставленной задачей он справится. Цена его высока, поэтому гидропривод на автомобиль мало кто приобретает, если он не входит в стандартную комплектацию.

Техника испытания силовой гидравлической башни.

Испытания проводились следующим образом: в автомобиле без усилителя на рулевом колесе измеряли динамометрическим ключом усилие на рулевом колесе и динамометром измеряли усилие, которое через рулевую систему передается на колесо. Затем установили усилитель и измерили в тех же условиях. Обратили внимание на поведение усилителя при парковке и на большой скорости.

Установка гидроусилителя руля на автомобиль ВАЗ.При тестировании обратил внимание на установку гидроусилителя руля на ВАЗ. Настораживает и «мастеров на все руки», и желающих знать, какие машины подлежат установке. Ведь от точной работы рулевой системы напрямую зависит жизнь водителя, пассажиров и окружающих людей.

Легкое рулевое колесо.

Особенности устройства: Внешний вид стандартный. Внутри у него есть третья опора для вала, позволяющая снизить изгибающий момент и чувствительность ударов, передаваемых на руль.Бронзовые втулки заменены игольчатыми подшипниками.

В маятниковом рычаге упор имеет шариковые подшипники качения, что снижает трение и износ.
Установка усилителя руля на автомобиль ВАЗ: перед установкой регулировка не нужна. Редуктор и маятниковый рычаг устанавливаются на штатные посадочные места. Заворачиваем гайки, снимаем старый механизм и ставим новый.

Изменения в дизайне: под капотом ничего не меняется. Внутри картера коробки передач размещены нововведения, улучшающие показатели производительности.Никто из сотрудников ГАИ при прохождении техосмотра не скажет, что вы незаконно вмешались в конструкцию автомобиля.
Работа данного устройства ощущается на малых скоростях, машина становится более маневренной. На большой скорости стало легче держать руль.

Гарантийный срок: 6 месяцев со дня покупки.

Плюсы: Опускание усилия на руль почти вдвое, не требует профессиональных навыков при установке, не вносит внешних изменений в конструкцию автомобиля, длительное время не требует дополнительного обслуживания, срок службы больше штатной коробки передач.

Минусы: Мало работы работают во время стоянки.

Общий рейтинг: Связанные изменения за небольшие деньги.

Гидроусилитель руля на автомобиль ВАЗ 2107.

Особенности изделия: Рулевое колесо с гидроусилителем на ВАЗ состоит из: насоса (обеспечивающего циркуляцию рабочей жидкости и давления), рулевого механизма с распределителем (направляя поток масла в нужную полость гидроцилиндра или обратно в бак. ), гидроцилиндр (преобразует давление жидкости в движение штока и поршня), масло передает усилие от насоса к гидроцилиндру и смазывает все пары трения.Масло находится в пластиковом баке с установленным фильтрующим веществом, в пробке которого находится щуп, определяющий уровень жидкости. Все узлы объединяют шланги высокого давления, они обеспечивают циркуляцию жидкости в системе усилителя.

Установка Гора: Самое сложное - замена КПП. Нужно вырезать отверстие в щите лицевой и подвергнуть доработке. Для установки потребуется установить кронштейн, к которому насос гидроусилителя рулевого управления прикручивается к головке блока цилиндров.Затем поменяйте шкив на коленчатом валу, при этом обеспечив привод через ременную передачу. Затем нужно придумать, где установить расширительный бачок. И соединяем все шланги и заливаем масло. В установочном комплекте есть необходимая подробная инструкция.

Изменения в конструкции: добавлены дополнительные механизмы в моторном отсеке. Место для их размещения есть, но при проведении других работ поставляемые детали могут мешать. На безопасность это почти не влияет, но настораживает.

Работа Горы: Вся система постоянно работает при работающем двигателе, даже если колеса не вращаются. При этом детали изнашиваются, а расход топлива увеличивается. Здесь насос работает для перекачивания жидкости в систему.

Поворот руля «от упора до упора» и повышенная маневренность на любой скорости. Смягчены толчки, которые передаются на руль от неровностей дороги, что комфортно при движении по Угхабаму.
Чем выше сопротивление вращению колес, тем больше давление в цилиндре, и рулевое колесо будет «легким». Следовательно, с уменьшением трения покрышек момент на руле увеличивается, за счет этого лучше чувствовать дорогу.

Если гидравлическая система вышла из строя, возможность управления машиной сохраняется. Но долго эксплуатировать с испорченным насосом не рекомендуется. Это приведет к быстрому износу деталей, так как они не предназначены для такого режима работы.Также не рекомендуется удерживать руль более 5 секунд в крайнем положении. Это может привести к перегреву масла и поломке продукта. Ремонт возможен только в специальных мастерских.
Если вы хотите, чтобы ваш усилитель долгое время работал исправно, то регулярно делайте следующее: Проверяйте уровень масла в баке; Следите за герметичностью системы. Необходимо проверить и при необходимости отрегулировать натяжение ремня привода помпы; Удаленный 1,5- 2 года фильтрующий элемент и масло.

Срок гарантии: 12 месяцев со дня покупки.

Плюсы: опускание усилия на руле; Уменьшение оборотов руля.

Минусы: Трудности при установке, существенно меняет рулевую систему машины, при эксплуатации требует периодического ухода и внимания, высокая цена.

Общий рейтинг: Надо взвесить «за» и «против» и наконец принять решение, стоящее того?

Гидроусилитель руля - это уже не опция и не роскошь, а стандартная комплектация всех современных автомобилей.Поскольку владельцы классических моделей ВАЗ не могут сказать, что у них современный автомобиль, то такой вариант недоступен. На этом можно было бы поставить жирную точку и покрутить руль 2107 перед формированием. Тем не менее, мы дадим хороших дизайнеров. Не имея усилителя, семерка и так хорошо управляется, а усилитель никогда не был острой необходимостью.

  1. Зачем нужен усилитель
  2. Актуальность усилителя руля на классический ваз
  3. Виды усилителей руля
  4. Установка гидроусилителя руля на ВАЗ 2107
Зачем нужен усилитель

Тем не менее, если это стало возможным, почему бы и на ВАЗ 2107 не поставить гидроусилитель руля? По крайней мере, хуже не будет.Сначала давайте разберемся, что это такое и зачем оно нужно.

Необходимость в усилителе руля ощущается, когда после 12 часов активного руления по городу, при массе поворотов, парковок и сложных маневров просто опускаются руки. Это не объясняется, это нужно чувствовать, а лучше - не чувствовать. В двух словах - зачем нужен усилитель руля.

Актуальность усилителя руля на классический ваз

Отечественные автопроизводители все еще находятся на стадии зачаточного развития, и ни один разумный способ достижения комфорта при управлении автомобилем не может предложить простоты.С такой же вазой есть ряд контор, которые предлагают установку всего того, что не поставили заводом, но качество этих цацких сомнительно, они дорогие и никто не может дать никаких гарантий.

Но есть производители, которые разрабатывают доп оборудование для допотопных ваз, и хозяева уже ставят то, чего не хватает их копейке, семерке и прочему архаично-ностальгическому автососеду.

Типы усилителей руля

Следовательно, мы сегодня поговорим об устройствах, снижающих усилие на рулевом колесе.Эта тема интересна с практической точки зрения, так как любой из усилителей, которые мы кратко рассмотрим, можно применить к ВАЗ 2107.

Гидроускитель (ГУР)

Гидравлическое рулевое колесо - сложное и дорогое устройство. Его редко устанавливают на автомобили, для которых данный узел не предусмотрен конструкцией, но установка, конечно, возможна. ГУР состоит из насоса, шланговых систем, маслобака и гидропродуктора, в который заливается рабочая жидкость - масло.Такие устройства непросто установить и требуют периодического обслуживания.

Самый простой из всех гидроусилителей руля. Грубо говоря, это обычный рулевой механизм с измененными параметрами. Червячная пара просто поменяла передаточные числа, в результате чего сила на рулевом колесе меняется. Установить такой усилитель несложно, он недорогой, толку от него мало.

Электроусилитель руля (EUR)

Электромеханический усилитель рулевого управления монтируется непосредственно на рулевой колонке.Где нужно приложить дополнительные усилия? От электродвигателя, который создает дополнительное усилие. По эффективности работы не уступает Гуру, а по простоте установки равняется Муур. В процессе эксплуатации не требует обслуживания.

Установка гидроусилителя руля на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить ГУР и на ВАЗ классику, и на семь включительно. Все они однотипные, и установка их происходит по одной схеме.Способ настройки комплекта должен продаваться вместе с устройством как инструкция, но ничего нового там писать не буду.

  1. Замена шкива коленвала на двойной для обеспечения привода гидронасоса. Гидравлический насос необходим для обеспечения необходимого давления, при котором гидропродуктор сможет работать в штатном режиме. Насос приводится в действие клинорем трансмиссией от шкива коленчатого вала.
  2. Замена рулевого механизма. Просто снимаем штатное рулевое управление, а на его место устанавливаем гидродвигатель, согласно схеме.
  3. По схеме подсоединить шланги, входящие в маслобак, гидропродуктор и гидронасос.

После установки необходимо прокачать систему, после чего можно приступать к тестированию. Целесообразность этой операции вы определяете для себя, ведь есть такая вещь, которая не устраивает. К тому же никто не может гарантировать достойное качество производителя Гора, оказывается, вы на собственные деньги покупаете очередную проблему.В любом случае, если гидросистема вам нравится, то она должна стоять на вашей семерке. Берегите руки и удачи на дорогах!

Читайте также Подогрев руля своими руками, багажник ВАЗ 2107 размер

В сегодняшней статье мы подробнее поговорим об устройствах, снижающих сопротивление на рулевом колесе. Особое внимание уделим усилителям рулевого управления, предназначенным для установки на автомобили марки ВАЗ 2107.

Итак, в представленной статье есть ответы на такие довольно частые вопросы:

Основные сведения о гидравлике


Какой гидроусилитель рулевого управления на авто марки ВАЗ 2107? Автолюбители со стажем выделяют несколько основных преимуществ гидроусилителя на автомобиле ВАЗ 2107, таких как:

Также стоит обратить внимание на то, что гидроагрегат имеет две схемы, например, передачу усилия на реку или рулевой каток.Автолюбители выделяют две системы таких усилителей:

.

Гидравлическое устройство рулевого управления на авто марки ВАЗ 2107


Гидроусилитель руля для автомобилей ВАЗ 2107 включает в себя такие основные элементы:

  • При включении большой или малой скорости;
  • Возврат автомобильных колес на среднее место и обслуживание в таком состоянии;
  • При повороте.

А благодаря Torsina передается крутящий момент на систему рулевого управления, при этом скручивание и угол поворота этого колеса происходит одновременно.Для проведения таких измерений используются специальные датчики, а полученная информация передается в гидравлическую ячейку. Таким образом поддерживается работа гидроусилителя в необходимом режиме. После этого крутящий момент поступает в рулевой механизм и ведущие колеса автомобиля. Поворот на малых скоростях характерен для парковки автомобиля, а угол поворота руля не мал. Крутящий момент обеспечивается электронной ручной схемой с использованием максимальной работы двигателя автомобиля.

Как происходит установка гидроусилителя руля на авто марки ВАЗ 2107?

Естественно, потребуется еще и датчик скорости КПП, иначе в начале движения на малых скоростях водитель не заметит никаких изменений. То есть крутить руль будет чуть сложнее. В момент набора высоких скоростей рулевое колесо переключит владельца транспортного средства с небольшим уровнем сопротивления. Также, если у вас нет датчика скорости, его тоже нужно будет установить.

  • Уменьшение количества роллетов;
  • Уменьшение усилия при повороте руля.
  • Большое значение;
  • Сложность создания;
  • Существенные изменения рулевой системы автомобиля;
  • Требуется регулярное обслуживание.

Установка электроусилителя руля на ВАЗ своими руками осуществляется 2 способами:

Назначение и принцип работы прибора


К основным достоинствам автомеханики можно отнести:

Следует отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на дерево рулевого колеса или на рулевую рейку.Автомеханики выделяют 2 системы такого усилителя.

Основные части усилителя рулевого управления


  • вал торсионно-рулевой,
  • электродвигатель
  • бесконтактный датчик крутящего момента,
  • Датчик положения ротора.
  1. Входные датчики, которые напрямую связаны с крутящим моментом и определяют угол поворота рулевого колеса.
  2. Устройство-исполнитель - на него поступают управляющие сигналы, которые вырабатываются специальной программой.
  3. Блок управления - обрабатывает сигнал существующих датчиков.
  • при повороте,
  • включить малую и большую скорость
  • возврат колес в среднее положение и их опора в этом состоянии.

Вращение на малых оборотах характерно для парковочных машин. При этом поворот руля большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы электродвигателя.

Этапы выполнения


В любом случае потребуется настроить SPP SpeedSensor.В противном случае при движении вазе с места и при движении на малых скоростях водитель не сможет заметить никаких изменений. Таким образом, руль будет жестким. При установке высокой скорости рулевое колесо поддастся автовладельцу с незначительным сопротивлением.

  • перенос другого всасывающего кабеля, который входит в комплект поставки агента 2108,
  • электропитания
  • замена редуктора - нужно будет брать этот агрегат с коротким червяком червяк, при этом отбойник должен быть родным,
  • , если у вас 2107, то в контактную систему зажигания нужно будет установить диод MUR1100E.
  1. Датчик скорости.
  2. Крепеж.
  3. Опорный трос.
  4. Замок зажигания, подрулевые переключатели, кожух от рулевой колонки - эти детали должны быть от 2110.
  5. Инструкция по установке и паспорт на электроусилитель руля на ВАЗ.

Затем вставляется руль (можно взять от «Лады Калины»). Следующим шагом будет подключение электрической части ЭУР. Красный провод на АКБ подключен через предохранитель.Коричневый цвет соединяется с любой полосой крепления этого механизма. Оранжевый провод (зажигание) подключается к синему (замок зажигания) через предохранитель. Кабели тахометра присоединяются к кабелю панели приборов к сине-коричневому проводу. Серый кабель от датчика скорости прикреплен к проводу, идущему от его 2 к 9-контактному блоку управления двигателем.

Некоторые водители ВАЗ 2107 решают поставить на свой автомобиль гидроусилитель руля. Это удовольствие обойдется им в 5-6 тысяч рублей. дороже, чем установка системы электроснабжения. При этом рабочий процесс займет больше времени из-за предстоящих изменений.

EUR или электроусилитель руля сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оборудованы данной системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Типы усилителей руля

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов - дороже и дешевле:

  1. Гидравлический руль на ВАЗ 2107 - более дорогой вариант.Такая система состоит из насоса, питающего магистраль, форсунки и емкости для рабочей жидкости. В этом случае рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложна, как и сама конструкция системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, так как его стоимость почти вдвое дешевле б / у 2107.
  2. Более дешевый и подходящий вариант для «семерки» - это электрическая мощная.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидросистема. Следует отметить, что главным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки евро.

Ставить электроусилитель руля на 2107 или нет - личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужского, управляют женщины или, например, старики, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если денег не жалко, угадываешь.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» допускают установку электромобиля от Lada Priory. Но перед приобретением этого узла нужно учесть, что для установки необходимо будет сделать или установить кардан, а также переходную пластину. Мы не будем подробно описывать весь процесс, так как если вы понимаете, какие инструкции будут предложены ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео - канал Антона Марьяна).

Если вы впервые столкнулись с необходимостью установки, лучше обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей может быть проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как выполняется процедура установки:

  1. Для начала необходимо полностью обесточить бортовую сеть, чтобы не допустить возможного замыкания во время ремонтных работ.Для этого достаточно просто открыть капот и отсоединить клеммы от АКБ.
  2. Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, которыми крепятся две части накладки.
  3. На следующем этапе снимается старый рулевой кардан, а также устанавливается новая деталь, которая идет в комплекте с купленной системой.
  4. Выполнив данные действия, вам потребуется просверлить дрель для просверливания отверстий под крепление эл.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на этом этапе необходимо воспользоваться инструкцией по установке, которая должна входить в комплект.
  5. Когда отверстия просверлены, электрическая мощность может быть исправлена.
  6. Далее подключаются провода от датчиков скорости, а также скорости. При подключении будьте осторожны - нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели необходимо тщательно изолировать.
  7. После выполнения этих действий подключается цепь питания узла, помните, что в электрощитке должен быть предохранительный элемент.
  8. Собственно, на этом процесс монтажа электросистемы можно считать завершенным. Вы можете только установить рулевые колодки на место и закрутить все болты, показанные ранее. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электрического питания, то необходимо проверить правильность установки, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Гур предназначен для облегчения усилий водителя при установке рулевого колеса в нужное положение. Благодаря усилителю рулевого управления траектория движения машины становится стабильной и однозначной. ГУР сделан таким образом, что при выходе из строя руль остается немного подвижным, но значительно сохнет.Несмотря на то, что они делают управление более удобным, большинство автомобильных заводов выпускают свои модели без гидроусилителя руля. А ГУР устанавливают опытные автолюбители. О том, как установить систему усилителя, вы узнаете из этой статьи.

Установка гидроусилителя руля на ВАЗ классик.

Установка гидроусилителя руля на ВАЗ 2106 Это не представляет особой сложности и с ней справится даже опытный водитель.Первоначально необходимо убедиться, что комплект гидравлической ленты полностью укомплектован и все его детали есть на складе. Система гидравлической ленты состоит из насоса, шкива, рулевого редуктора, гидроцилиндра, а также бака и шлангов для давления.
Далее переходим к немедленной установке. Устанавливаем кронштейн помпы прямо на головку блока цилиндров, после чего фиксируем помпу. Далее меняем шкив коленвала, чтобы он подошел к приводу помпы. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь.После рулевого механизма замена должна продолжаться. На этом этапе вам нужно немного улучшить дизайн. Для установки коробки передач нужно проделать отверстия на автомобильном щите.

Далее выбираем место для установки расширительного бачка. Установите гидроцилиндр. При его установке необходимо руководствоваться специальной инструкцией, которая идет в комплекте с гидроприводом .

После всех этих действий подключаем систему вместе со шлангами высокого давления. Они не должны тонуть друг в друга и в другие части.Заливаем масло Б. , гидраускитель А в расширительный бачок, и приступаем к прокачке системы.

Повернуть руль «одним пальцем». Основные сведения о гидравлике


Установку системы ГУР должны проводить специалисты автосервиса, а владельцу выдается специальный документ «Руки». Акт выполненных работ предоставляется в регистрационно-досмотровое отделение ГАИ, на его основании вносятся изменения в ПТС.При установке необходимо строго следовать прилагаемой к оборудованию инструкции.

Пошаговые работы по установке гидроусилителя руля на ВАЗ-2107:

  • машина поднимается на смотровую яму или подъемник, передняя часть висит, колеса демонтированы;
  • с помощью спецтехники от башни штурвала отсоединяются наконечники груза;
  • в салоне автомобиля раскручивается щелевой стыковочный узел и извлекается вал, на котором установлено рулевое колесо;
  • Болты
  • , фиксирующие машинку к лонжерону, отпускаются, и механизм снимается;
  • на освободившееся место прикреплена новая коробка передач с исполнительным гидроцилиндром;
  • Насос
  • установлен на блоке цилиндров двигателя, обеспечивая необходимое давление масла в конструкции.Через шкив коленвала съедает приводной ремень и тянется как указано в инструкции;
  • на следующем этапе выполняется монтаж рукавов и трубопроводов высокого давления, подключение их к исполнительному механизму и компрессору;
  • система залита рабочей жидкостью (1,8 литра), и оборудование проверено на герметичность соединений

По завершении процесса необходимо откачать гидравлический корпус, чтобы удалить из него оставшийся воздух. Для этого нужно несколько раз повернуть руль до упора в обоих направлениях.После этих действий проводится пробный первый запуск двигателя и проверка системы на работоспособность. Усилие на рулевом колесе должно резко начать уменьшаться практически сразу после трогания с места.

Для дальнейшей эксплуатации ВАЗ-2107 проверяются углы установки колес на специальной будке. При необходимости разрушение и схождение регулируются и придают характеристикам, заданным технически паспортом. Следует помнить, что гидроусилитель руля позволяет совершать маневры при малой скорости и крутить руль даже на месте без особых усилий.

Гур предназначен для облегчения усилий водителя при установке рулевого колеса в нужное положение. Благодаря усилителю рулевого управления траектория движения машины становится стабильной и однозначной. ГУР сделан таким образом, что при выходе из строя руль остается немного подвижным, но значительно сохнет. Несмотря на то, что они делают управление более удобным, большинство автомобильных заводов производят ваши модели без гидроусилителя рулевого управления.А ГУР устанавливают опытные автолюбители. О том, как установить систему усилителя, вы узнаете из этой статьи.

Установка гидроусилителя руля на ВАЗ классик.

Установка гидроусилителя руля на ВАЗ 2106 Это не представляет особой сложности и с ней справится даже опытный водитель. Первоначально необходимо убедиться, что комплект гидравлической ленты полностью укомплектован и все его детали есть на складе.Система гидравлической ленты состоит из насоса, шкива, рулевого редуктора, гидроцилиндра, а также бака и шлангов для давления.
Далее переходим к немедленной установке. Устанавливаем кронштейн помпы прямо на головку блока цилиндров, после чего фиксируем помпу. Далее меняем шкив коленвала, чтобы он подошел к приводу помпы. Необходимо помнить, что привод насоса должен проходить через ремень, а не через цепь. После рулевого механизма замена должна продолжаться. На этом этапе вам нужно немного улучшить дизайн.Для установки коробки передач нужно проделать отверстия на автомобильном щите.

Далее выбираем место для установки расширительного бачка. Установите гидроцилиндр. При его установке необходимо руководствоваться специальной инструкцией, которая идет в комплекте с гидроприводом .

После всех этих действий подключаем систему вместе со шлангами высокого давления. Они не должны тонуть друг в друга и в другие части. Заливаем масло Б. , гидраускитель А в расширительный бачок, и приступаем к прокачке системы.

Если вы владелец действительно популярного автомобиля, то эта статья для вас. В нем мы рассмотрим, как добавить комфорта и удовольствия от езды на этом автомобиле.

Гидравлическое рулевое колесо на ВАЗ 2107 В стандартную комплектацию не входит, производитель, вероятно, считает, что прилагаемые к рулю усилия не так велики для того, чтобы его установить. К тому же это, несомненно, увеличит конечную стоимость одного из самых бюджетных автомобилей.

Если вы все же хотите, чтобы руль вращался на участке так же легко, как на иномарках конца 90-х, то нужно подумать об установке гидроусилителя руля.На сегодняшний день существует несколько способов решения этой непростой проблемы.

Можно выбрать рулевую рейку с ГУР и подумать об установке на машину, но на мой взгляд это достаточно трудоемко и энергоемко. Самый простой способ - приобрести готовый набор для доработки обычного авто.

В комплект входят помпа, шкив, специальный рулевой редуктор, гидроцилиндр, расширительный бачок и комплект шлангов высокого давления. А теперь перейдем к описанию компонентов и способов их установки.

Установочный комплект

Начнем с насоса, он необходим для прокачки и создания необходимого давления в системе, устанавливается на блоке цилиндров и отдаётся действиям ременной передачи, для этого необходимо установить новый шкив коленвала. Далее меняем рулевой редуктор, его габариты немного отличаются от штатных, поэтому может потребоваться доработка места вокруг него перед установкой.

Устанавливаем гидроцилиндр по инструкции, подбираем место для расширительного бачка, подключаем систему шлангами высокого давления, заливаем бачок специальной жидкостью для гидроусилителя руля, прокачиваем систему и радуемся результату.

После такой доработки системы рулевого управления автомобиля его поведение на дороге должно быть более контролируемым и приятным для водителя. Несомненно, установка гидроусилителя на ВАЗ 2107 порадует своими результатами.

Если вы решили установить на ВАЗ 2107 электроусилитель руля, то у вас есть два пути.

1. Берем от приоры или Нивы, дорабатываем и вставляем. Это будет стоить около 20-23 тысяч рублей.

2.Либо купить электроусилитель руля специально для ВАЗ 2107. При покупке и установке выйдет примерно столько же.

Мы не можем конкретно посоветовать, что остановить ваш выбор, потому что (относительно установки Nivov или предшествующих электрических плит) кто-то говорит, что они неожиданно выходят из строя. Некоторые утверждают, что в то же время клинически руль. Это опасно при движении, так как управлять автомобилем невозможно.

По заводскому ЭУР пока претензий нет.

Надо ли что-то дорабатывать при установке?

В любом случае, какой бы вариант вы ни выбрали, вам придется настроить датчик скорости коробки передач. Если этого не сделать, то при прикосновении к месту и на малых оборотах вы не заметите никаких изменений. То есть руль по-прежнему будет жестким. И только когда вы наберете большую скорость, рулевое колесо будет уступать вам с меньшим сопротивлением.

А если датчика скорости нет, то его надо установить. Вот какой он должен быть: 6-ти пульсный переходник от 214 Нивы (обычно идет в комплекте с заводским электромощным)

Кроме того, необходимо будет внести еще несколько изменений в конструкцию.Вот они:

  • возьмите еще один всасывающий трос (идет к электрику от ВАЗ 2108) и перенесите его;
  • заменить коробку передач - взять такую, чтобы у него было короткое червячное дерево, но слайсер остался родным;
  • если ВАЗ 2107 с контактной системой зажигания, то нужно поставить диод МУР1100Е.

Что еще идет в упаковке евро за семерку?

Кроме самой Евры, идет:

  • корпус рулевой колонки, замок зажигания, бесконтактные переключатели - все это от ВАЗ 2110;
  • датчик скорости;
  • опорный трос;
  • крепежные изделия;
  • паспорт и инструкция, как установить ЕВРО.

Гидроусилитель руля больше не опция и не роскошь, а стандартная комплектация всех современных автомобилей. Поскольку владельцы классических моделей ВАЗ не могут сказать, что у них современный автомобиль, то такой вариант недоступен. На этом можно было бы поставить жирную точку и покрутить руль 2107 перед формированием. Тем не менее, мы дадим хороших дизайнеров. Не имея усилителя, семерка и так хорошо управляется, а усилитель никогда не был острой необходимостью.

Зачем нужен усилитель

Тем не менее, если это стало возможным, почему бы и на ВАЗ 2107 не поставить гидроусилитель руля? По крайней мере, хуже не будет. Сначала давайте разберемся, что это такое и зачем оно нужно.

Необходимость в усилителе руля ощущается, когда после 12 часов активного руления по городу, при массе поворотов, парковок и сложных маневров просто опускаются руки.Это не объясняется, это нужно чувствовать, а лучше - не чувствовать. В двух словах - зачем нужно.

Актуальность усилителя руля на классический ваз

Отечественные автопроизводители все еще находятся на стадии зачаточного развития, и ни один разумный способ достижения комфорта при управлении автомобилем не может предложить простоты. С такой же вазой есть ряд контор, которые предлагают установку всего того, что не поставили заводом, но качество этих цацких сомнительно, они дорогие и никто не может дать никаких гарантий.

Но есть производители, которые разрабатывают доп оборудование для допотопных ваз, и хозяева уже ставят то, чего не хватает их копейке, семерке и прочему архаично-ностальгическому автососеду.

Типы усилителей руля

Следовательно, мы сегодня поговорим об устройствах, снижающих усилие на рулевом колесе. Эта тема интересна с практической точки зрения, так как любой из усилителей, которые мы кратко рассмотрим, можно применить к ВАЗ 2107.

Гидроускитель (ГУР)

Гидравлическое рулевое колесо - сложное и дорогое устройство. Его редко устанавливают на автомобили, для которых данный узел не предусмотрен конструкцией, но установка, конечно, возможна. ГУР состоит из насоса, шланговых систем, маслобака и гидропродуктора, в который заливается рабочая жидкость - масло. Такие устройства непросто установить и требуют периодического обслуживания.

Самый простой из всех гидроусилителей руля. Грубо говоря, это обычный рулевой механизм с измененными параметрами.Червячная пара просто поменяла передаточные числа, в результате чего сила на рулевом колесе меняется. Установить такой усилитель несложно, он недорогой, толку от него мало.

Электроусилитель руля (EUR)

Электромеханический усилитель рулевого управления монтируется непосредственно на рулевой колонке. Где нужно приложить дополнительные усилия? От электродвигателя, который создает дополнительное усилие. По эффективности работы не уступает Гуру, а по простоте установки равняется Муур.В процессе эксплуатации не требует обслуживания.

Установка гидроусилителя руля на ВАЗ 2107

Как мы уже говорили, многие конторы предлагают купить ГУР и на ВАЗ классику, и на семь включительно. Все они однотипные, и установка их происходит по одной схеме. Способ настройки комплекта должен продаваться вместе с устройством как инструкция, но ничего нового там писать не буду.

  1. Замена шкива коленвала на двойной для обеспечения привода гидронасоса.Гидравлический насос необходим для обеспечения необходимого давления, при котором гидропродуктор сможет работать в штатном режиме. Насос приводится в действие клинорем трансмиссией от шкива коленчатого вала.
  2. Замена рулевого механизма. Просто снимаем штатное рулевое управление, а на его место устанавливаем гидродвигатель, согласно схеме.
  3. По схеме подсоединить шланги, входящие в маслобак, гидропродуктор и гидронасос.

После установки необходимо прокачать систему, после чего можно приступать к тестированию.Целесообразность этой операции вы определяете для себя, ведь есть такая вещь, которая не устраивает. К тому же никто не может гарантировать достойное качество производителя Гора, оказывается, вы на собственные деньги покупаете очередную проблему. В любом случае, если гидросистема вам нравится, то она должна стоять на вашей семерке. Берегите руки и удачи на дорогах!

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
