Цифровой спидометр в панель приборов ВАЗ-2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Давно мечтал заменить стандартный  спидометр с приводом от гибкого троса на своих жигулях на цифровой (работающий от датчика скорости),   но пересмотрев все форумы, воспользовавшись поиском Яндекс, Google и прочих поисковиков понял, что подобную статью не найти, тем более штатного цифрового именно для такой приборной панели не предусмотрено (инжектор главное установили, датчик скорости в коробку вкрутили, а вот дальше видимо сил не хватило…

Да, конечно, были радикальные статьи с полной заменой приборной панели, в том числе и от «Волги», «десятки» и т.д., но мне хотелось просто спидометр заменить, тем более что компоновка приборов меня вполне устраивала (что там говорить  — классика).

И вот в один прекрасный момент у меня сломался (раскрутился) тросик сброса суточного пробега и я решился вместо починки на покупку вот этого чуда:

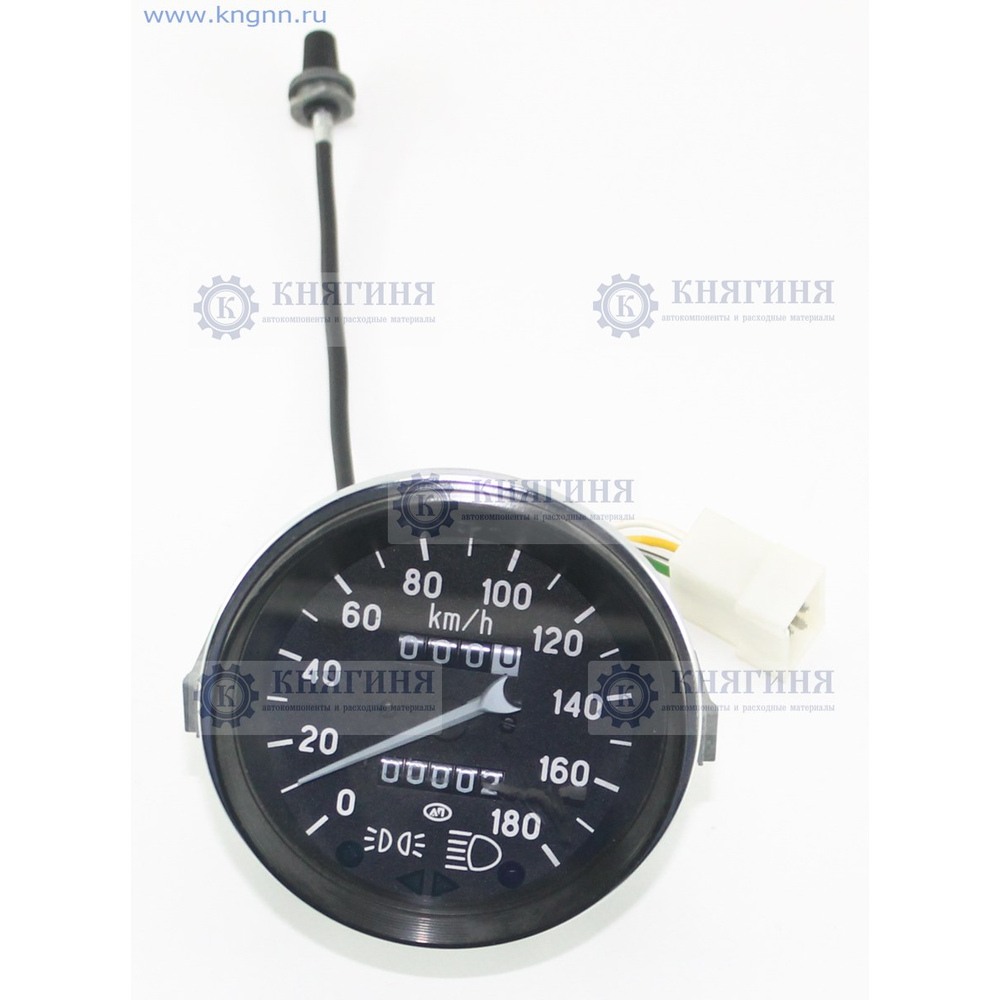

Впервые я его увидел на старых, добрых «буханках» тоже кстати инжекторных.

Найти такой в магазине оказалось не то что не просто, а не реально, так что пришлось заказывать по интернету, благо там много всяких интернет магазинов автозапчастей. Его стоимость в районе 2300, но с доставкой + 200 р., обошелся он мне в 2500 – ДОРОГОВАТО!!! Ну да ладно.

И так опишу подробно процесс установки. Все стандартно – снимем панель с машины и несем ее домой (сам процесс снятия можно прочитать в мурзилке).

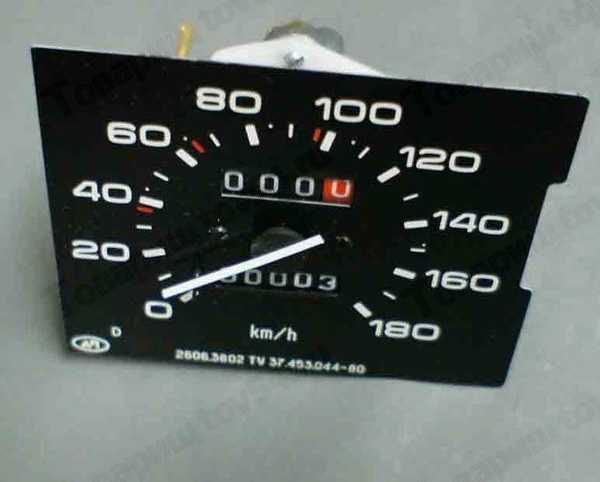

Далее снимаем металлический ободок и стеклышко с купленного прибора, а так же заднюю крышечку иначе он не войдет. Получаем следующее:

Да, забыл сказать, колодку заднего разъема найти не удалось, но это тоже не беда – магазин радиотоваров помог. Были приобретены  узенькие клеммы, многожильный провод и термоусадка.

Следующим шагом стал поиск схемы (распиновки) и о чудо на одном из форумов она была найдена – вот.

Почему бы ее на сайте производителя не разместить (вопрос?)

И еще если в Вас «пятерочная» или «шестерочная» панель мне кажется он и так подойдет 😉

Следующим шагом стал демонтаж заводского спидометра, безжалостное удаление всех перегородок и выпиливание отверстия под задний разъем (вид спереди):

Вид сзади:

А теперь о «косяках»: мешала верхняя лампа подсветки (была демонтирована) и курочек сброса суточного пробега, когда на него нажимал он упирался в плату – пришлось отверстие под него высверливать, так же были повреждены дорожки, но без этого не получится. Восстановил с помощью паяльника. Еще необходимо просверлить отверстие под второй болт (первый попал в то место, где раньше была лампа подсветки)

Дальше вставляем прибор внутрь панели:

Крепления оставил стандартные, просто  выгнул их пассатижами:

Теперь осталось припаять провода самого спидометра к печатной плате(благо «+» и « — » подписаны на месте припоя тахометра) единственная проблема – дорожка подсветки, но методом поиска она оказалась чуть ниже « — » -на фото видно

Не припаянными остались два провода – это постоянный плюс от АКБ (чтобы суточный пробег не сбрасывался при выключении зажигания и провод, который необходимо пробросить до датчика, вкрученного в коробку передач (там 3 провода  — подключаемся к среднему.)

Да, если у вас не инжектор – то на датчик придется  подавать питание, там есть контакт выход 12 В на спидометре №7 (только «+», либо от АКБ пробросить пару проводов). Датчик 6-ти импульсный стандартный. Если его нет, то вкрутите его перед тросиком – ха–ха его мы же демонтируем 😉 (забыл).

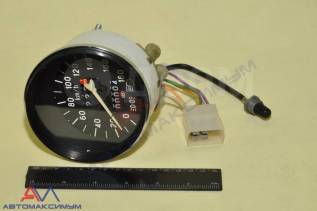

Все вот фото готового изделия:

Еще из трудностей монтажа, спидометр вошел идеально, но упирался в выступ огромной лампы неисправность АКБ и влево поэтому не смешался (отчего оказался немножко смешенным относительно вертикальной оси вправо), пришлось подкрасить белую каёмку черным маркером.

У кого есть желание может попытаться как-нибудь ее подпилить – я не захотел заморачиваться.

И последнее, очень тоненьким сверлышком была просверлена дырочка под скрепку, которой в дальнейшем будет осуществляться сброс суточного пробега. Наращивать  рычажок тоже не стал, да и не хотелось уродовать стеклышко и сам спидометр да и пыль будет попадать, а скрепку храню в пепельнице 😉

Вроде все… Самый главный плюс – отсутствие троса (не жужжит в морозы), прекрасная ночная подсветка изнутри, стрелочка тоже светится!

С уважением Дмитрий Амельков.

Замена тросика, Тюнинг, Как разобрать

Любой автомобилист желает, чтобы его машина выглядела наилучшим способом. Особенно это касается продукции отечественного автопрома. Многие стараются модернизировать спидометр ВАЗ 2106. Эта модель автомобиля достаточно проста в своей конструкции, поэтому самостоятельное вмешательство не составляет особого труда. Для того чтобы была выполнена замена спидометра ВАЗ 2106, сначала необходимо его снять.

Оглавление

Замена тросика
Тюнинг
Как разобрать
Как снять стрелку

Замена тросика

Замену гибкого вала привода спидометра ВАЗ -2106 выполняйте на подъемнике или смотровой канаве.

1. Демонтируйте панель приборов (см. «снятие и монтаж панели приборов»). Отпустите пассатижами зажим гайки наконечника вала, открутите гайку и отделите вал от спидометра.

2. Привяжите к гайке (за проушину для пломбы) проволоку.

3. Открутите гайку и отделите вал от редуктора привода спидометра.

4. Потяните за оболочку вал вниз и демонтируйте его с автомобиля ваз 2106, не вытягивая проволоку до конца. Отвяжите ее.

5. Поставьте новый упpугий вал привода спидометра (привязав к нему оставшуюся на автомобиле проволоку и втягивая в салон) в порядке, обратном снятию.

Замечание
Наконечник оболочки вала, который присоединяется к редуктору спидометра, снабжен защитным чехлом.
Перед установкой вала вытащите трос из оболочки и промажьте его на 2/3 длины смазкой Литол-24, начиная со стороны наконечника, присоединяемого к редуктору.

6. Осторожно заправьте на место защитный пыльник.

Замечание
При монтаже вала расположите его так, чтобы он не имел сильных перегибов (радиусы изгиба обязаны быть больше 100 мм). Предпочтительнее прокладывать вал по прежней трассе.

Тюнинг

Все достаточно просто. Нужно взять крышку коробки от компакт-диска, сверху следует положить железную шкалу спидометра, после чего по контуру железки нужно обвести острым ножом, так собственно вырисовывается на пластике форма и размер новой шкалы.

Далее аккуратно вырезается пластик по этому контуру.

Царапать можно при помощи отвертки, резать ножом, пилить надфилем, основное – это получить в результате достаточно аккуратную форму, хотя некоторые недочеты все равно будет не видно. После этого в CorelDRAW нужно нарисовать шкалу, которая должна быть черного цвета, а деления, индикаторы и отверстия – белыми. После этого нужно прийти с этим в контору, где вам напечатают это на лазерном принтере на пленке (к примеру, это может быть фото центр). Когда напечатают, вы получите черный лист, только те места, которые были белые, останутся прозрачными. Сразу обращаем внимание, что нужно сделать белым также и отверстия для одометра, если это не учесть, то все нужно будет перделывать.

Далее полученную наклейку следует соединить с пластиковой формой из-под компакт-диска. При этом как вы будете клеить, не имеет значения, нужно только чтобы пленка не вздувалась и отверстия совпали. К примеру, можно использовать даже скотч.

С обратной стороны крышки нужно приклеить светофильтр, как вариант, можно в Кореле залить все синим цветом, и отдать на печать.

В результате получится немного зеленоватое свечение. Уже представляете, какой будет новый спидометр ВАЗ 2106?

После этого нужно сделать белую шкалу. Причем цифры должны быть контурными. Для пробы можно печатать на простом принтере, тут главное добиться того, чтобы были контуры, а потом оригинал делаем в центре. Вот уже сама шкала готова, осталось только её поставить в любимую «шестерку».

Как разобрать

Инструкция

Изучите руководство по эксплуатации ВАЗ 2106. В нем указана схема строения приборной панели. Установите автомобиль на ровную поверхность. Лучше всего производить все процедуры в гараже. На случай плохой погоды у вас будет крыша над головой. Включите стояночный тормоз, чтобы зафиксировать автомобиль на одном месте. Откройте капот. Снимите минусовую клемму с аккумуляторной батареи. Так вы обесточите бортовую систему питания и избежите короткого замыкания. Откройте максимально передние двери. Если механизм не держит двери в таком положении, то вставьте какой-нибудь деревянный брусок между дверью и кузовом машины.

Выньте прикуриватель. Снимите все накладки с панели. Также необходимо вынуть крышку бардачка из пазов. Теперь найдите расположение всех саморезов, которые держат торпеду. Они могут закрыты заглушками. аккуратно отверните все болты. При этом постарайтесь запомнить какой болт откуда был выкручен. Это нужно сделать, так как болты могут незначительно отличаться по длине и диаметру. Ошибочное расположение при обратной сборке может нарушить резьбу гнезд. Также панель держат пластиковые защелки. Открутив все болты, возьмите панель по бокам и немного потяните сначала в одну сторону, а потом в другую. Она снимется с защелок.

Подтяните на пять сантиметров торпеду на себя. С тыльной стороны вы увидите связки проводов. Отсоедините клеммы, предварительно промаркировав их. Теперь ничто не держит торпеду. Выньте ее из салона через правую пассажирскую дверь. переверните лицевой частью вниз. Вы увидите корпусы приборов, которые прикреплены с помощью болтов. Открутите болты. Выньте колбу спидометра из разъема, предварительно сняв облицовочное кольцо спереди.

Строительным феном аккуратно нагрейте края стекла. Герметик расплавится, и вы сможете снять стекло. Выполняйте эту операцию в перчатках. Со стекла и пластикового корпуса нужно аккуратно удалить остатки старого герметика. Пластиковой вилочкой аккуратно снимите стрелку. Далее открутите маленькие болты и разберите корпус.

Как снять стрелку

— Вынимаешь прибор, вытаскиваешь начинку, и пинцетом или плоскогубцами маленькими аккуратно стягиваешь.

— Для этого нужно развальцевать спидометр и снять стекло а стрелка снимется с небольшим усилием, только потом врать скорость (обороты) будет!!!

Что делать, если не работает спидометр на ваз 2115

Сегодня с неисправным спидометром ездить рискованно и дорого. Если у водителя развито чувство скорости, он все равно может увлечься и не заметить превышение. А вот автоматические средства фиксации нарушений заметят. Камер сейчас на дрогах много, а увидеть их вовремя получается не всегда. Сумма штрафа превзойдет не только стоимость ремонта, но и стоимость нового спидометра.

Так же во время устранения неисправностей, отредактировать километраж автомобиля. В случае с карбюраторным двигателем это можно сделать самостоятельно. Если же же ваш автомобиль идет с инжекторным двигателем, то корректировка спидометра должна осуществляться профессионалами, так как для этого необходимо добраться к электронной памяти автомобиля, а тут не обойтись без соответствующих навыков и нужного программного обеспечения.

Если не работает спидометр на ВАЗ 2115 инжектор, то причины могут отличаться от ВАЗ 2115 с карбюраторным двигателем. Если на Вашем автомобиле установлен инжекторный двигатель, то спидометр на нем электронный. Он подключен к датчику скорости.

На ВАЗ 2115 с карбюраторным двигателем спидометр работает с помощью механического привода на гибком тросе.

Не работает спидометр ВАЗ 2115 причины

Чаще всего электронный счетчик пробега прекращает отображать скорость из-за поломки датчика скорости. Также причиной может быть нарушение контакта, связанное с окислением металла в штекерном соединении. Хотя при плохом контакте стрелка спидометра может периодически вздрагивать, когда из-за вибрации во время работы автомобиля контакт временно восстанавливается.

Чтобы понять, почему не работает спидометр 2115 с инжекторным двигателем, можно воспользоваться несложным тестом приборной панели для проверки ее исправности. Нужно нажать кнопку сброса пробега и, удерживая ее, повернуть ключ зажигания. Если приборы панели исправны, то стрелки на их шкале трижды совершат движения от начала к концу шкалы и обратно. Это значит, что проблема именно в датчике скорости, а сам спидометр в порядке.

Если не работает спидометр 2115 с карбюраторным двигателем, то причина вероятно в том, что вышел из строя шестеренчатый привод, который передает показания с датчика скорости. Причиной служит одно из двух механических повреждений: у наконечника приводного вала срезало грани или повреждены зубья на шестернях. Из-за этого прекращается передача крутящего момента на вал датчика от вала коробки передач.

В исправном автомобиле скорость рассчитывается по количеству импульсов, генерируемых датчиком в секунду. А в этом случае спидометр не будет работать, так как не будет импульсов.

Источник Одометр.рф

Похожее на эту тему:

Ремонт спидометра ВАЗ 2110 своими руками

Почему не работает спидометр на ваз 2110, основные причины неисправностей.

Привод спидометра.

Отзывы об автомобилях джили мк.

Видео прыгает стрелка спидометра ваз 2110 ремонт: Пежо 3008.

спидометр в ВАЗ 21074 инжектор?см.

смотрю на спидометр а стрелка прыгает, на газ я не нажимал ничего лишнего н…

Бензобака ваз 2110 схемы генераторов.

Ваз 2110 заводится только с нажатой педалью газа.

а под спидометром как всегда одометр и все довольно та ки цивильно, вырежу спидометр…

Особенности замены датчика скорости на ВАЗ-2110.

Схема для корректировки одометра на комбинации панели приборов автомобиля В. ..

Официальный Лада Гранта Клуб LADA Granta Club — Показать сообщение отдельно…

ваз 2110 не работает тахометр и спидометр.

Древе доработка генератора ваз.

Современный вид корректоров электронных спидометров всех японских автомобил…

На следующих фотографиях изображена установка датчика скорости от ВАЗ между…

Реклама и сотрудничество.

электронный спидометр на ваз 2112.

ВАЗ 2110 значки на приборной панели by Ivan.

Разборка коробки передач Ваз 2110 Лада.

Решаем мелкую поломку сами Автор Сообщение Дима447 На форуме 5 лет Сообщени…

Бортжурнал Лада 2110 Просто Чирик.

Адсорбер для ваз2107 сколько он стоит.

Ремонт спидометра ваз 2104.

Датчик скорости на КПП приводом спидометра и наконечником гибкого вала прив…

Цена вопроса 75р. жиклеры от 2110-2шт.=70р. тройник 1шт.=5р.

Кронштейн крепления трамблера на ВАЗ.

Спидометр ваз 2106 фото.

Вытяжка воздуха на ВАЗ-2120 Надежда.

3. Для установки нужных показаний включаем зажигание при нажатой кнопке сбр…

ремонт спидометра ВАЗ 2110.

Замена щетки стартера ваз 2110 своими руками.

Коробка передач на ваз 2110 цена.

Обращаться со стрелками нужно очень осторожно, так как сломать их достаточн…

спидометр на ваз — mimege. ru.

Руководства для ВАЗ.

Датчик от привода спидометра откручиваем ключом на 21- 22.

Снятие и замена датчика скорости Ваз-2112-2.

Не работает спидометр на ВАЗ-2115: признаки, причины, замена датчика

При постоянном использовании автомобилей «десятого» семейства от АвтоВАЗа часто возникает вопрос, почему не работает спидометр на ВАЗ- 2115. Этот датчик жизненно важен, потому что не у каждого водителя есть чувство скорости, чтобы передвигаться с неработающим устройством.

Впрочем, это ощущение хорошо развито у камер видеонаблюдения, фиксирующих нарушения скорости на дорогах города и пригорода.Данную неисправность автомобилист сможет обнаружить и устранить самостоятельно, но на это потребуется немного времени.

Основные функции спидометра

Сразу отметим, что в задачу спидометра ВАЗ-2115 входит несколько функций. Этот датчик предназначен для:

• Для вывода электронного сигнала на спидометр, расположенный на приборной панели. Благодаря этому можно контролировать скорость и расстояние.
• По показаниям спидометра компьютер корректирует и определяет оптимальные обороты двигателя в разных режимах движения.

Признаки

Если не работает спидометр ВАЗ-2115, то могут появиться следующие признаки неисправности:

1. Не полноценно работает датчик.
2. Во время движения стрелка постоянно подпрыгивает или ненадолго останавливается в одном положении.

Чаще всего после появления второго признака нужно дождаться наступления первого.

Причины поломки

Чтобы определить, почему не работает спидометр ВАЗ-2115 с инжектором, можно с помощью несложного теста проверить его исправность.Сначала нажмите кнопку сброса суточного пробега, удерживайте ее и одновременно включите зажигание. Если все датчики на панели приборов исправны, то стрелки от начальных показаний шкалы переходят в ее конец, а затем возвращаются. Это нужно повторить трижды. Если не работает спидометр ВАЗ-2115, стрелки не двигаются. Значит, проблема только в датчике скорости. Сам спидометр работает нормально.

Если не работает спидометр ВАЗ-2115 для автомобиля с двигателем карбюраторного типа, то причина, скорее всего, в том, что перестал нормально работать редукторный привод, который передает необходимые показания с датчика скорости.Причиной этого могут быть механические повреждения: обрезанные кромки на конце ведущего вала или поврежденные зубья на шестернях. В результате передача крутящего момента от вала коробки передач к валу датчика прерывается.

Ремонт неисправности

Фактически, если не работает спидометр ВАЗ-2115, причины которого уже установлены, датчик скорости на этих моделях ВАЗ никто не ремонтирует. Заменить всю эту сборку намного быстрее и проще. Стоимость его около 400 рублей, что не так уж и дорого.Чтобы начать процесс замены спидометра, следует загнать машину в яму и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор ключей гаечных.

Если рядом нет отверстия, то сначала нужно снять клеммы с АКБ, а потом снять воздушный фильтр и только потом впускной патрубок. Далее снимаем клемму с самого датчика спидометра. Однако, если в машине используется тросовый привод к спидометру, то вам необходимо его снять.

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступайте непосредственно к замене детали:

1. Снимите клеммную колодку, используя кнопки, отключающие пружинный зажим.
2. Гаечным ключом на 21 снимаем датчик скорости.
3. Присоедините новый датчик таким образом, чтобы шток точно попадал в стопорную втулку.
4. Затяните резьбу обратно гаечным ключом 21. Не зажимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По результатам проделанной работы результат можно оценить сразу: если спидометр не садится в гнездо, значит, его шток не вошел в втулку. Следовательно, вам придется повторять описанную выше процедуру до достижения успеха. Когда спидометр установлен, то нужно вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения автомобиля.

проверить датчик скорости.Видео «Наглядная инструкция по замене ДС в домашних условиях»

Спидометр является важным элементом в автомобилях, а также в некоторых других транспортных средствах, так как он необходим для отслеживания скорости, чтобы не нарушать правила дорожного движения. Но это не последняя особенность данного устройства.

Все возможные спидометры имеют быстродействующий магнитный узел, за счет вращения магнитов образуется поток, он движется по катушке, тем самым способствуя индукции вихревых токов.Таким образом, они начинают создавать больше магнитных полей. Они действуют между собой, стрелка прибора перемещается по шкале частот, при этом магнит вращается.

Все спидометры делятся на три категории.

• Спидометры механические.
• Спидометры электромеханические.
• Электронные спидометры.

Спидометры механические. В спидометре этого типа процесс измерения скорости и индикации осуществляется механическим устройством.В качестве датчиков используется шестерня, которая связана с вторичным валом коробки передач; это единица измерения скорости со стрелкой и счетчиком барабана. Раньше использовались спидометры в виде барабана и ленты. Но их давно перестали использовать.

Спидометры электромеханические. В этих устройствах скорость измеряется с помощью различных электронных или электромеханических датчиков, которые подключены к коробке передач. Скорость указывается миллиамперметром или единицей скорости механического спидометра, а расстояние указывается счетным барабаном, который приводит в действие шаговый двигатель.

Электронные спидометры. Это разработка новых электромеханических спидометров, основное отличие — замена одометра — в электронном приборе он полностью цифровой.

Как снять привод спидометра своими руками — инструкция

ВАЗ 2110

1. Подпираем колодки анти отката заднего колеса, потом надо домкратом перед автомобилем, а потом устанавливаем на опоры.
2. На модели со спидометром с тросовым приводом снимите стопорный штифт и отсоедините трос от зубчатой ​​передачи.
3. Открутите болт крепления и снимите его вместе с теплозащитным экраном.
4. Вынуть привод с шестерней из картера и снять с уплотнительного кольца.
5. Шестерню можно вынуть из картера коробки передач, обязательно проверьте состояние шестерни, при обнаружении дефектов замените.
6. Если есть признаки износа или повреждения шестерни, необходимо проверить состояние шестерни.
7. Чтобы снять шестерню, отсоедините ее от трансмиссии. Затем нужно открутить крепежный болт и снять крышку ведущей шестерни.Затем следует снять ведущую шестерню, снять все регулировочные шайбы.

ВАЗ 2107

1. Ключом на «13» откручиваем болт хомута выхлопной трубы глушителя.
2. Возьмите ключ на «10» и отверните гайку крепления привода.
3. Ключом на 13 отверните две гайки крепления поперечины.
4. Затем нужно опустить заднюю часть КПП.
5. Отрезок трубы нужно сместить вправо, а затем вынуть привод спидометра из отверстия в картере.

ВАЗ 2114

1. Отвинтите DS против часовой стрелки.
2. После снятия ДС проверить привод датчика скорости ВАЗ 2114.

1. Ключом на «10» откручиваем гайку и вынимаем ее.
2. После снятия привода нужно проверить состояние кольца и при необходимости заменить его.

ВАЗ 2115

1. Для начала нужно снять с автомобиля патрубок с корпусом фильтра.
2. Очистите поверхность коробки вокруг датчика металлической щеткой.
3. Затем смойте грязь с помощью очистителя и протрите поверхность.
4. Держим датчик при помощи 22 ключа.
5. Далее осталось снять сам датчик.

Частые причины выхода из строя привода спидометра

• Длительный срок службы — у каждого устройства свой срок службы.
• Что-то упало на датчик и повредило его соединение.
• Провода пересохли или просто оторвался контакт, что не позволяет прибору работать.
• Сложная конструктивная особенность использования, повышенное количество влаги и постоянное загрязнение пространства под вытяжкой.
• Установка некачественного прибора или покупка дешевого датчика скорости без особых качеств и характеристик.

Датчик скорости автомобиля (сокращенно DSA) предназначен для передачи на контроллер импульсов текущей скорости автомобиля.

Контроллер, в свою очередь, с помощью импульсов датчика скорости контролирует работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Также стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км / ч.
2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км / ч.И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передает импульсы (6004 импульса на км). На основе этого соотношения скорость может быть рассчитана по временному интервалу между импульсами датчика.

В дополнение к контроллеру спидометр автомобиля использует импульсы датчика, где отображается скорость.

Где датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху.И подползти к нему можно так:

• Открываем капот.
• Для удобства снимаем адсорбер (возможно, снимать его не нужно).
• Заползаем в область правого внутреннего ШРУСа и натыкаемся на провод идущий к коробке. Он приведет нас к датчику скорости (под дроссельной заслонкой).

Признаки неисправности датчика

1. Неровный холостой ход, глохнет на холостом ходу.
2. Не работает или не работает спидометр.
3. Большой расход бензина.
4. Упала тяга двигателя.

Ошибка датчика скорости

Самар имеет 6-пульсный датчик скорости с номером 2111-3843010.
Если датчик неисправен, неисправна цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается. Поэтому случаев с обрывом проводов очень много, поэтому перед заменой обратите внимание на схему датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый шток, который часто ломается. Поэтому целесообразнее заменить его датчиком скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-контактную группу: 1 — масса, 2 — импульсный сигнал, 3 — текущее напряжение. Проверка должна начинаться с наличия массы на выводе 1, затем смотрим наличие напряжения на 3 выводе (12В), проверяем импульс на выводе 2 при вращении ведущих колес со скоростью не менее 5 км. / ч.Можно набрать 1 и 3 контакта. Неисправный датчик требует замены:

На автомобилях ВАЗ-2114 очень важен датчик скорости. Именно с его помощью регулируется состав топливной смеси и момент зажигания. А также в наличии гидроусилитель руля — включение и отключение этого механизма.

В автомобилях с карбюратором использовалась система передачи данных со скоростью кабеля. В инжекционных машинах используются датчики, которые генерируют электрический сигнал, необходимый для питания спидометра и блока управления двигателем.

Как работает датчик?

Самые первые датчики, которые устанавливались на инжекторных автомобилях, монтировались в приборной панели. Привод спидометра осуществлялся аналогично посредством механической передачи вращения. Это очень неудобно, так как вся система все равно продолжала работать на механических устройствах. Датчики второго поколения были намного лучше.

Механической трансмиссии больше не было, но был один недостаток — соединение с механической коробкой осуществлялось через шестерню.Она была очень ненадежной, часто выходила из строя. В датчиках третьего поколения использовались устройства на эффекте Холла. Они надежнее и долговечнее своих предшественников. Датчик скорости ВАЗ-2114 установлен непосредственно на

За что отвечает датчик скорости?

Это устройство необходимо для того, чтобы обеспечить нормальную работу двигателя в различных режимах работы. Датчик скорости ВАЗ-2114 подключен к блоку управления электронного микроконтроллера и спидометру. Работающий датчик выдает сигнал, значение которого зависит от скорости автомобиля.

В этом случае электронный блок управления позволяет обеспечить нормальную работу исполнительных механизмов, в частности, регулятора холостого хода. Все электронные устройства нуждаются в своевременной проверке и контроле за работой. Если у вас не работает спидометр, это не значит, что неисправен датчик скорости. Обязательно проверьте работоспособность самого спидометра. Вполне возможно, что в нем и кроется поломка.

Как определить, неисправен ли датчик

Если на вашем автомобиле установлен бортовой компьютер, то электронный блок управления обязательно выдаст ошибку, которая появится на дисплее.Всего две ошибки:

1. P0503 — сигнал датчика скорости прерван. Возможно, причина такого поведения — плохой контакт в соединительных проводах.
2. P0500 — сигнал датчика скорости отсутствует вообще. В этом случае может быть как поломка устройства, так и обрыв провода, соединяющего датчик с электронным блоком управления.

Перед заменой датчика убедитесь, что все провода, соединяющие его с системой, в хорошем состоянии.

Внешние признаки поломки

Также можно заметить следующие признаки, характерные для поломки датчика скорости:

1. Значительно снижена мощность двигателя.
2. Расход бензина увеличивается, причем заметно.
3. Обороты холостого хода двигателя нестабильны. Иногда двигатель заглохнет, если не нажать на педаль акселератора.
4. Спидометр не работает или работает нестабильно.

Все эти признаки нельзя однозначно отнести к датчику скорости.Ведь подобные симптомы появляются при выходе из строя других устройств и исполнительных механизмов.

Диагностика датчика

Диагностика может выполняться несколькими способами. При подозрении на поломку датчика ВАЗ-2114 необходимо подать напряжение на прибор, а на выходе подключить мультиметр. При вращении оси датчика с разной скоростью наблюдайте за изменением напряжения. Чем выше скорость вращения, тем выше значение напряжения.

Если вы не хотите разбирать датчик, вы можете использовать домкрат, чтобы поднять одно колесо.Включите пятую передачу и постепенно раскрутите колесо. Если напряжение увеличивается постепенно, значит, прибор исправен. Но гораздо лучше будет провести диагностику, установив заведомо исправный датчик.

Замена

Датчик скорости ВАЗ-2114 можно заменить очень быстро, для этого лучше всего использовать смотровую яму или эстакаду. Порядок работы следующий:

1. Отсоедините отрицательную клемму от АКБ.
2. Очистите всю область вокруг датчика на коробке передач.
3. Отсоедините блок, вытолкнув фиксатор.
4. Открутите датчик, повернув его против часовой стрелки. Для демонтажа можно использовать ключ на «21».

Если в приводе поломка, то его нужно вытащить. Для этого отверните гайку ключом на «10». Осторожно снимите привод, следя за тем, чтобы шток не упал внутрь коробки. При необходимости замените уплотнительное кольцо. Если шток неисправен, обязательно установите новый и соберите привод.Новый датчик скорости необходимо установить, повернув его по часовой стрелке. После этого подключаем провода и тестируем.

Датчик скорости ВАЗ 2114 — один из важнейших элементов электронной системы управления «сердцем» автомобиля. От его показаний зависит, сколько топлива будет подано, сколько воздуха обойдет дроссельную заслонку на холостом ходу, какие будут показания спидометра и т. Д.

Где датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 расположен в верхней части картера коробки передач, недалеко от щупа уровня моторного масла.Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровое отверстие.

Принцип работы датчика скорости.

В основе работы любого современного датчика скорости лежит эффект Холла, то есть взаимодействие электрического и магнитного полей, провоцирующее создание на полупроводниковой пластине разности потенциалов — напряжения Холла. При движении указанное напряжение преобразуется в частотно-импульсный сигнал, который подается на контроллер.По временному интервалу между этими импульсами рассчитывается скорость автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, на неисправность датчика скорости указывает:

• «Лежит» у нулевой стрелки спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с холостым ходом и, конечно же, ошибки P0500 (отсутствует сигнал с датчика скорости) и P0503 (прерывистый сигнал).

Большинство из них хоть и не являются прямым признаком поломки датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на отечественных автомобилях можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все довольно просто:

Работающий датчик четко увидит изменение импульсного сигнала — в пределах 0.5-10В.

Во втором случае проделайте то же самое, только замените вольтметр контрольной лампой. Когда колесо вращается, лампочка должна мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Назначение датчика скорости автомобиля (ДС) — передавать на контроллер импульсы текущей скорости автомобиля. Полученные импульсы позволяют устройству управлять холостым ходом двигателя и через РХХ регулировать подачу воздуха в обход дроссельной заслонки.Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Датчик скорости ВАЗ 2114 подключается к спидометру и контроллеру через монтажный блок, который находится в подкапотном пространстве. В электрическую сеть постоянного тока также входит предохранитель, который установлен внутри салона на реле вентилятора печки.

Процесс определения скорости

Изначально на контроллер передаются импульсы (6004 импульса на 1 км).На основании полученных данных регулятор рассчитывает скорость с учетом временного интервала между импульсами счетчика (они также нужны для обеспечения работы спидометра).

Признаки необходимости замены

• Значительное снижение тяги двигателя;
• нестабильная работа спидометра или его полный выход из строя;
• повышенный расход топлива;
• Автомобиль глохнет на холостом ходу или ощущается неравномерная работа на холостом ходу.

Если бортовой компьютер обнаружит неисправность в линиях датчика скорости, то на его экране могут появиться следующие символы:

• P0500 … Эта ошибка свидетельствует об отсутствии сигнала с датчика скорости.
• P0503 … Эту ошибку можно увидеть, если сигнал от DS поступает прерывисто и нестабильно.

Расположение датчика скорости на ВАЗ 2114

Этот прибор находится на картере коробки передач вверху. Чтобы получить к нему доступ, нужно открыть капот, затем снять адсорбер, чтобы удобнее было добраться до датчика скорости. После этого нужно пролезть в область правого ШРУСа, чтобы найти провод, ведущий к измерителю скорости (проходит под узлом дроссельной заслонки).Вы можете найти датчик возле щупа трансмиссионного масла.

Как выбрать датчик скорости на ВАЗ 2114

В стандартную комплектацию автомобиля входит датчик № 2111-3843010, отличительной особенностью которого является наличие пластиковой штанги. В результате это устройство часто выходит из строя. Поэтому иногда автовладельцы приобретают DS с металлической штангой, что влечет за собой необходимость замены разъема.

Проверка работоспособности

Опция 1

Проверка проводится на наличие контактов в цепях и на устройствах, целостность проводки в электрической цепи ДС.Это требует, чтобы она «позвонила».

Вариант 2

Автомобиль устанавливается на ровной поверхности, фиксируется механическими блоками, после чего необходимо приподнять левое переднее колесо с помощью домкрата. Вольтметр подключается к контактам постоянного тока, и руками следует запустить вращение поднятого колеса. Когда колесо начинает крутиться, нужно внимательно следить за показаниями вольтметра. Если прибор показывает падение напряжения и частоты, то это свидетельствует о неисправности датчика.

Опция 3

Этот метод требует наличия «контрольной лампы». Подняв левое колесо, нужно подключить контактные провода «контрольной лампы» к контактам ДС. Если лампочка загорается при вращении колеса, значит, устройство работает в штатном режиме.

Опция 4

Замена

Все работы выполняются только на холодном двигателе, чтобы исключить возможность получения ожогов. При снятии неисправного ДС следует соблюдать осторожность, чтобы шток не попал внутрь коробки, так как для его снятия придется снимать и разбирать редуктор.Для замены рекомендуется взять ключи на 10 и 21, накидные ключи на 14, а также новый датчик скорости ВАЗ 2114.

Также стоит проверить провода на обрыв цепи, ведь часто обрываются сами контакты, находящиеся в так называемом «свободном полете». Для их проверки вам понадобятся плоскогубцы, отвертка с плоским жалом и крестообразная отвертка. И, конечно же, настоятельно рекомендуется отключить аккумулятор.

Место установки датчика желательно очистить от мусора и грязи.Как только мы добрались до датчика, нужно снять с него блок проводов, за который зажимается пружинный зажим. Датчик откручивается против часовой стрелки, затем вынимается прибор вручную. В тех случаях, когда невозможно открутить ДС руками, следует использовать ключ на 21.

Бывает, что старый стержень ломается, тогда возникает необходимость снятия исполнительного механизма. Гайка откручивается ключом на 10 и снимается вместе с шайбой. В тех случаях, когда привод не может быть вытащен, его необходимо ослабить гаечным ключом на 14, после чего его обычно вытаскивают.После снятия привода обязательно проверьте состояние уплотнительного кольца и посмотрите, нужно ли его заменить.

Для установки нового датчика скорости необходимо выполнить все вышеперечисленные действия в обратном порядке. При установке устройства нужно направить штифт в паз датчика, чтобы убедиться, что он надежно зафиксирован. Поворачивает датчик по часовой стрелке без чрезмерного затягивания. Это связано с тем, что пластиковый корпус изделия легко может сломаться. На этом установка завершена.

Подключение спидометра ВАЗ 2114, инжектор. Почему не работает спидометр на четверке: проверьте датчик скорости

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенных карбюраторами, они оснащались спидометром с механическим приводом. Этот привод располагался в картере коробки передач. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов. Электронные спидометры устанавливались на ВАЗ 2114 с инжектором.На них данные о скорости передаются с датчиков скорости на новых принципах работы. Современные DS используют эффект Холла.

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемную розетку привода спидометра в верхней части корпуса МКПП. Доступ к нему есть как сверху при открытом капоте, так и снизу автомобиля при установке на смотровую яму.

DS выполняет несколько функций, например:

• Передача данных на спидометр о скорости автомобиля
• поддержка нормальной деятельности IAC
• передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами подключается к контроллеру и спидометру через монтажный блок в моторном отсеке. В электрической цепи постоянный ток включается через предохранитель, установленный в кабине, на реле вентилятора печки.

В случае неисправности линии датчика скорости на экране бортового компьютера автомобиля загораются следующие сигналы:

• P0500 — данная ошибка сообщает об отсутствии сигнала от DS
• P0503 — эта ошибка появляется на дисплее при нестабильном, прерывистом сигнале от DS

Появление таких ошибок побуждает водителя обратить внимание на этот участок схемы подключения двигателя и часто их причиной является отсутствие или окисление контактов.Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

• Нестабильная работа или полный выход из строя указателя скорости на панели приборов
• плавающая скорость при малом дросселе, возможно самовыключение двигателя
• повышенный расход топлива
• пониженная мощность силового агрегата

Эти признаки могут появиться при сбоях в других системах автомобиля, например, в топливной системе, однако при появлении ошибки на дисплее компьютера и любого из перечисленных признаков необходимо проверить работоспособность ЭЦП. .

1. Первым делом необходимо проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электрической цепи ДС путем прозвонки.
2. Чтобы проверить датчик, не снимая его, поставьте автомобиль на ровную поверхность, зафиксируйте механическими блоками и домкратом поднимите левое переднее колесо. Подготовленный заранее вольтметр подключить к контактам постоянного тока и руками провернуть поднятое колесо. При раскручивании колеса необходимо следить за показаниями вольтметра.Если напряжение и частота, показываемые устройством, увеличиваются в соответствии со скоростью вращения колеса, датчик исправен.
3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС подключаются контактные провода «управления». Если лампочка загорается при вращении колеса, значит, DS исправен.
4. Если прибегнуть к третьему способу, то в этом случае необходимо снять датчик и проверить входное и выходное напряжение с помощью вольтметра.

Замена датчика скорости ВАЗ 2114 своими руками

После проверки контактов, проводов и самого ЭЦП и установления неисправности устройства необходимо принять решение о его замене. Для автолюбителя, не являющегося специалистом по ремонту автомобилей, выполнить эту работу несложно, но, тем не менее, нужно заглянуть в мануал по ремонту и эксплуатации автомобиля и посмотреть, как поменять датчик скорости на ВАЗ 2114.

Непосредственно перед работой нужно подготовить необходимые инструменты. Вам понадобятся ключи на «10», «14» и «21». Кроме того, вам понадобится тряпка для того, чтобы очистить картер МКПП в районе ДС от грязи и масла.

Еще нужно заранее купить новый датчик скорости на ВАЗ 2114. Имеет каталожный номер — 2111-3843010. Средняя цена на датчик скорости 2114 около трехсот рублей.

На ВАЗ 2114 замена датчика скорости возможна сверху, не заезжая в яму.Но адсорбер и гофрированный патрубок на входе от воздушного фильтра создают неудобства для работы. Даже если вы их удалите, открутить ДС все равно может быть не так-то просто. Опытные специалисты рекомендуют загнать в яму. DS будет на виду. Он расположен на картере коробки передач над карданом кулисы рядом с щупом для проверки уровня масла в коробке.

• Требуется заблаговременно въехать в яму, чтобы дать остыть корпусу двигателя. Лучше всего открыть капот.Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
• Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами. Сначала необходимо нажать на пружинный зажим.
• DS откручивается против часовой стрелки. Если пальцами этого сделать не получается, то нужно использовать клавишу на «21».
• После снятия ДС необходимо проверить привод датчика скорости ВАЗ 2114.Если тяга сломана, то нужно вытащить весь привод.
• Открутите гайку ключом на «10» и вытащите ее вместе с шайбой.
• С помощью гаечного ключа «14» ослабьте привод в головке, затем осторожно вытащите привод. Необходимо следить, чтобы шток не выпал в коробку, иначе его придется снимать и разбирать.
• После снятия привода обязательно проверьте состояние уплотнительного кольца и, при необходимости, замените его.
• Замените шток и установите привод в обратном порядке.
• Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, так как его корпус сделан из пластика и может быть поврежден при установке. Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

• После вкручивания ДС необходимо соединить клеммы проводами с его контактами. Необходимо проверить правильность соединения контактов, ведь из-за такой мелочи прибор работать не будет.

Итак, ДС заменен. После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Когда-то скорость автомобиля измеряли с помощью механического устройства, колесо вращалось с помощью троса, который вращал спидометр, в результате водитель ориентировался, с какой скоростью он двигался.

Сейчас «механику» заменили на электронику, поэтому показания с колес совсем другие. Был изобретен так называемый датчик скорости автомобиля ( DSA ), принцип действия которого основан на эффекте «Холла». Об эффекте Холла мы рассказывали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на основании полученных данных производится точный расчет скорости автомобиля. Это работает следующим образом: как мы уже говорили, DSA отправляет импульсы всего за один километр порядка 6004, чем быстрее движется машина, тем меньше будет интервал между импульсами.Таким образом, электронный контроллер производит подсчет на основе временного интервала между каждым новым импульсом.

Датчик скорости, собственно, находится на, рядом с правым ШРУСом. Чтобы снять ДСА, нужно залезть под машину.

В этой статье мы расскажем вам, , как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправного датчика скорости:

• Плавающие обороты холостого хода;
• Глохнет двигатель;
• Не работает спидометр во время движения автомобиля;
• Ошибки, которые появляются на панели приборов;
• Потеря мощности двигателя.

Основные причины неисправности DSA

Основная «болячка» при которой пропадает сигнал с датчика скорости — плохой контакт или отсутствие контакта вообще. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому, если вы заметили неисправность в датчике скорости, в первую очередь проверьте вышеперечисленные элементы. Проверить сопротивление в цепи массы, оно должно быть в пределах 1 Ом. Если неисправность не обнаружена, проверьте датчик скорости ВАЗ 2114 более подробно, как это сделать, читайте ниже.

Как проверить DSA своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом нужно снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — масса, 2 — импульсный сигнал, 3 — токовое напряжение. Проверка DSA ничего сложного, нужно проверить заземление на 1-м контакте, затем убедиться, что на 3-м контакте есть напряжение (должно быть 12 В), в конце — следует проверить импульс 2-го контакта , вращая ведущие колеса.Скорость вращения должна быть не менее 3-5 км / ч. Дополнительно можно прозвонить 1-й и 3-й контакты.

Альтернативный способ проверить DSA дома (не снимая DSA)

1. Поднимите переднее колесо (если у вас автомобиль с передним приводом).
2. Необходимо подключить к контактам датчика вольтметр и максимально покрутить колесо, после чего можно будет снимать показания с прибора. Если во время теста вы обнаружите, что напряжение и частота увеличиваются, датчик, скорее всего, работает правильно.

Проверка датчика скорости с помощью контрольной лампы

Этот метод для тех, у кого нет вольтметра.

1. Как и в предыдущем случае, нужно домкратить машину, а точнее ведущие колеса.
2. Отсоединить импульсный провод.
3. Включить зажигание.
4. Подключите один провод к плюсу, а другой — к сигнальному разъему.
5. Подсоедините концы проводов к контроллеру и сильно покрутите колесо. Если лампочка мигает, датчик исправен.

Если после проверок вы обнаружили, что датчик неисправен, замените DSA самостоятельно или обратитесь за помощью на СТО.

На автомобилях с карбюраторным ДВС при отсутствии сложной автоматики двигателя и бортового контроллера принцип работы спидометра ВАЗ 2114 был достаточно простым, так как спидометр был механическим. С привода, который был на МКПП, по тросу сигнал поступал прямо на спидометр и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (DS), которые были установлены на новых инжекционных машинах, больше не используются. В них совмещены электрический датчик и трос привода спидометра.Второе поколение DS избавилось от троса спидометра, начали устанавливать электрический спидометр, но эти датчики скорости имели шестеренчатое соединение при установке на МКПП.

Третье поколение — датчик скорости импульса, основанный на эффекте Холла. Цена датчика скорости на ВАЗ 2114 различается в зависимости от модификации устройства.

Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное поле, в котором находится полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла. .

Этот эффект получил практическое применение в DS благодаря тому, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше частота сигнала. Подсчитано, что DS производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер вычисляет скорость автомобиля.

Датчик скорости в общей схеме датчиков и приборов

Не нужно долго гадать, где находится датчик скорости на ВАЗ 2114.Ведь он выполняет, помимо прочего, функцию определения скорости движения. Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 стоит на МКПП сверху, в районе правого ШРУСа. Наилучший доступ к DS можно получить снизу, поместив машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 довольно проста. В общей электросхеме автомобиля он запитан через средний предохранитель, 7.5 А, который находится на реле электровентилятора печки, в салоне. На комбинации приборов в передней панели приборов выходной штекер с адресом — «DS» и «контроллер управления двигателем» имеет одну цифру — «9».

На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии DS выдает необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет генерации соответствующих сигналов в ЭБУ.

Поскольку электронные устройства подвержены различным внешним воздействиям, которые приводят к сбоям в работе всей системы, необходимо соблюдать осторожность при профилактических осмотрах и контроле за их работой. Итак, существует мнение, что если на ВАЗ 2114 не работает спидометр, значит, датчик скорости точно вышел из строя. Однако есть приемы управления электронным спидометром. С помощью специального оборудования на стенде вы сможете определить его работоспособность.

Три измерения производятся на скоростях — 40, 80 и 120 км / ч:

• при этом показания спидометра в км / ч должны быть соответственно — «40.35 — 44 »,« 81,38 — 85 »,« 122,07 — 127 »;
• и номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с бортовым электронным устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает, что после выключения двигателя и перезапуска этот сигнал не появляется опять же, поэтому у российских водителей иногда возникает недоверие к показаниям этого блока ECU.Тем не менее, каждый водитель должен знать, какие ошибки, указывающие на проблемы с ДС, загораются на дисплее бортового компьютера.

1. P0500 — Отсутствие сигнала датчика скорости.
2. P0503 — Прерывистый сигнал датчика скорости.

Действительно, довольно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывы проводов ДС. Необходимо учитывать, где находится датчик скорости на ВАЗ 2114.Механическая коробка передач при работе испытывает сильную вибрацию, поэтому необходимо уделять особое внимание профилактическому осмотру этого датчика.

Помимо появления на дисплее БК сигналов об ошибках, могут появиться и другие признаки неисправности ДС, специалисты ссылаются на такие признаки:

1. Нестабильные, «ходячие» обороты холостого хода, возможно самопроизвольное отключение ДВС при не нажатой педали газа.
2. Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
3. Расход топлива значительно увеличен.
4. Уменьшает мощность двигателя.

Конечно, это не однозначный диагноз ДС, могут быть и другие причины, например проблемы с топливной системой. Однако следует проверить работоспособность DS. И первое, что нужно сделать, это прозвонить цепи и убедиться, что проводка работает правильно. Убедитесь, что на клеммах есть заземление и присутствует сигнал 12 В.

Есть несколько известных способов проверить работоспособность DS:

• удалить неисправный датчик.Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика надеть пластиковые трубки и развернуть корпус до скорости 3-5 км / ч. Чем быстрее вращается датчик, тем выше напряжение и частота;
• второй способ не требует снятия датчика.

Поднимите переднее колесо, чтобы его можно было размотать. Подключите вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются адекватно вращению, то с датчиком все в порядке.

• Третий метод предполагает проверку с помощью «регулятора» или лампочки.

Поднимите переднее колесо домрата, чтобы его можно было повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «контролю». Подключите «контроль» к проводу «Сигнал» и раскрутите колесо. При нормальной работе сенсора должен загореться «минус». Если нет средства управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

Подключите один провод к плюсу аккумулятора, а другой — к разъему «Сигнал». Крути колесо. Если лампочка мигает, значит датчик исправен.

Автомобилисты
• отработали методику проверки привода постоянного тока.

Для этого нужно поднять на домкрате одно колесо и снять датчик скорости. Почувствуйте привод датчика и вращайте колесо. Когда привод работает нормально, вы можете почувствовать его вращение пальцами. А если заклиниваний нет, то с приводом все в порядке.

Если в результате проверки определено, что датчик скорости не работает, то необходимо его снять и заменить на новый. Эта запчасть не в дефиците, поэтому вы легко сможете узнать, сколько стоит датчик скорости на ВАЗ 2114.

Основное место на приборной панели среди информационных индикаторов обычно отводится спидометру, в который входит и одометр.

Их основное назначение — отображение скорости движения и пройденного расстояния.Раньше спидометр был аналоговым и имел механический тросовый привод от коробки передач.

Но после внедрения электронных систем управления силовой установкой была пересмотрена и конструкция спидометра. Например, возьмем автомобиль ВАЗ-2114.

В этом автомобиле установлен электронный спидометр, и хотя стрелка, указывающая скорость на приборной панели, осталась, она движется уже не от вращения, полученного с помощью троса, а от импульсов специального датчика, включенного в конструкцию.

И одометр превратился из механического устройства в числа, отображаемые на дисплее бортового компьютера. То есть теперь работа этих информационных датчиков зависит от одного датчика, в технической документации он называется датчиком спидометра (ДС).

Назначение

Сразу отметим, что в задачу этого датчика входит несколько функций. Предназначен:

• Для подачи электронного сигнала на спидометр, установленный на приборной панели, в результате чего можно контролировать скорость движения и пройденное расстояние;
• На основании показаний этого датчика электронный блок корректирует и устанавливает оптимальную скорость для разных режимов движения;
• Сигналы датчика влияют на работу датчика холостого хода.

Особенности работы

А теперь разберемся, как все работает. DS получает данные, как и в случае с механическим приводом, от коробки передач, точнее от вращения одного из ее валов.

Кроме того, на ВАЗ-2114 для срабатывания датчика необходимо подать на него вращение. Для этого предусмотрен зубчатый привод, представляющий собой шток с шестерней, входящий в зацепление с шестерней вала коробки передач.

Раньше к этой штанге подсоединялся трос привода, уходящий в салон к спидометру.

В ВАЗ-2114 отпала необходимость в тросике, и на шток надевается датчик с тремя выводами для подключения проводки.

Этот тип DS — язычка, более распространен на этой модели, хотя со временем этот тип был заменен датчиком, функционирование которого основано на эффекте Холла, который уже является бесконтактным, то есть не имеет привода. .

Что касается датчика, имеющего привод, то установлено, что на каждый километр пути датчик скорости передает определенное количество импульсов.Принимая во внимание это значение, ЭБУ рассчитывает скорость автомобиля и пройденное расстояние.

Все просто, чем короче временной интервал, за который пришло необходимое количество импульсов от DS, тем выше скорость. Таким образом, также рассчитывается пройденное расстояние.

Признаки неисправности

Датчик скорости на ВАЗ 2114 и 2115 средний по надежности, поэтому часто выходит из строя.

Первым и основным признаком его поломки является стрелка, указывающая на «0» на спидометре при движении или подергивание при работающем двигателе, но сама машина обездвижена.

А поскольку показания ДС участвуют в настройке рабочих параметров электронным блоком, имеется ряд других признаков неисправности:

• Плавающий холостой ход силовой установки до полной остановки;
• Повышенный расход топлива;
• Снижение тягово-динамических характеристик автомобиля;
• Двигатель останавливается при включении нейтральной скорости во время движения.

Но так как такие симптомы могут вызвать проблемы в работе других датчиков, больше необходимо ориентироваться на показания стрелки спидометра.

Кроме того, сканирование бортового компьютера на наличие ошибок может помочь убедиться в неисправности датчика скорости.

Среди списка кодов ошибок два зарезервированы для датчика скорости:

• P0500 — датчик не передает сигнал на ЭБУ;
• P0503 — сигнал с датчика поступает с перебоями, с перебоями.

Как выбрать новинку и где его искать на автомобиле

Сам датчик ремонту не подлежит, поэтому при возникновении проблем в его эксплуатации его просто заменяют.

Но отметим, что поскольку на данной модели используется несколько типов датчиков, то для замены необходимо выбрать точно такой, который был установлен на автомобиле, так как разные типы не взаимозаменяемы.

Лучше делать это по каталожному номеру (2111-3843010) или по маркировке, нанесенной на сам ЭЦП. Но для этого его предварительно нужно удалить.

Так как датчик приводится в действие приводной штангой, он находится в коробке передач.Вы можете найти его на верхней плоскости картера коробки передач рядом с дифференциалом.

Вы также можете увидеть это сверху, посмотрев на коробку в области бачка с тормозной жидкостью.

А вот добраться до него рукой из моторного отсека сложно, так как другие элементы будут мешать. И все же до него можно дотянуться, но только для того, чтобы отсоединить микросхему от проводки.

Осмотр

Если есть проблемы с датчиком скорости, в первую очередь необходимо проверить проводку на обрыв и окисление контактов.

Так как проводка ничем не защищена, перебои в работе DS часто связаны с проводами. Если их осмотр показывает, что проводка в норме, то необходимо провести диагностику самого датчика.

Проверить мультиметром можно в режиме измерения напряжения. Для этого не нужно снимать его с автомобиля, а просто открутить колесо и включить 4-ю передачу.

На самом датчике есть три вывода: боковые выводы — это масса и «положительный» вывод для подачи напряжения на элемент.А центральный — импульсный, по которому сигналы отправляются на спидометр и ЭБУ.

Подключаем щупы мультиметра к массовым и импульсным клеммам. Затем просим помощника покрутить колесо, а сами смотрим показания.

Если во время вращения значение напряжения «скачет», и чем выше скорость, тем чаще будут «скачки», значит, DS исправен и необходимо проверить проводку.

Таким же образом можно проверить работоспособность нового датчика после его установки.

Замена, проверка работоспособности

Для удобства доступа к ДС машину лучше загнать в яму или эстакаду, так как к ней легче подъехать снизу. Из инструментов понадобятся только ключи на 21 (22) и 10, а также плоская отвертка.

Нужно открутить ДС против часовой стрелки. Поскольку корпус датчика пластиковый, его часто откручивают вручную, но может потребоваться немного ослабить крепление ключом 21 (22).

На место снятого накручиваем новый DS, следя за тем, чтобы его штифт вошел в отверстие в штоке актуатора.

Затягивать гаечным ключом не нужно, чтобы не сорвать пластиковую резьбу, достаточно силы руки.

Иногда проблемы с работой датчика связаны не конкретно с ним, а с приводом. Дело в том, что на некоторых моделях используется пластиковая шестерня ведущей тяги, и довольно часто ее зубцы «зализывают».

Поэтому при замене ДС не лишним будет проверить состояние накопителя. Для этого после снятия датчика отверните гайку крепления привода ключом на 10 и аккуратно снимите ее, слегка поддев отверткой.

В этом случае важно следить за тем, чтобы амортизатор не выскочил и не попал внутрь коробки.

Убедившись, что с приводом все в порядке, ставим все на место. Затем проверяем, зацепляются ли шестерни.

Для этого прогоняем одно переднее колесо, включаем 4-ю скорость и просим помощника покрутить, проверяем пальцем, вращается ли приклад.

После проверки привода прикрутите DC и подключите проводку.Осталось только проверить, исчезли ли симптомы неисправности.

Для этого можно запустить двигатель и проследить за поведением стрелки спидометра и послушать, исчезли ли перебои на холостом ходу в работе силовой установки.

Или можно все проверить, измерив мультиметром напряжение на выводах.

Современные автомобили оснащены множеством различных контроллеров и регуляторов, предназначенных для выполнения различных функций.Датчик скорости (ДС) в любом автомобиле, в том числе ВАЗ 2114, — это прибор, позволяющий узнать, с какой скоростью движется транспортное средство. Подробнее о характеристиках устройства, а также о его замене вы можете узнать из этого материала.

[Скрыть]

Характеристика

Как найти прибор, каков его принцип действия и как проверить датчик скорости ВАЗ? Для начала рассмотрим основные характеристики устройства.

Расположение

Итак, где датчик скорости на ВАЗ 2114? Как видно на фото, ДС находится в верхней части коробки передач, рядом с щупом для проверки уровня жидкости в двигателе.Получить доступ к ДС, расположенному на КПП, можно двумя способами — открыв моторный отсек и выключив адсорбер либо снизу, через смотровую яму.

Функции и принцип действия

Датчик скорости ВАЗ 2114, или как его часто называют датчик спидометра, выполняет не только функцию передачи данных о скорости автомобиля.

Конечно, это его основной вариант, но в целом ДС предназначен для выполнения следующих задач:

1. Передача данных на прибор спидометра ВАЗ 2114, в результате чего водитель всегда может знать, на какой скорости он движется.
2. DS поддерживает наиболее оптимальную работу датчика холостого хода.
3. Устройство также передает информацию в ЭБУ, что позволяет поддерживать наиболее оптимальную скорость с учетом изменения режимов движения.

Эффект Холла, лежащий в основе принципа действия, означает, что DS работает по принципу взаимодействия магнитного и электрического полей. Это взаимодействие способствует появлению холловского напряжения на полупроводниковой пластине разности потенциалов.Когда машина движется, напряжение преобразуется в специальный импульс, который в свою очередь передается на контроллер. В соответствии с временным интервалом между сигналами ДС рассчитывает скорость движения (автор видео — канал REMONTYCA).

Ошибки и признаки неисправности

Блок управления может информировать водителя о поломке ДС.

Если в работе регулятора зафиксированы поломки, на приборной панели могут появиться следующие ошибки:

• P0500 — нет сигнала от регулятора;
• P0503 — сигнал от DS прерван.

Как показывает практика, в большинстве случаев появление таких ошибок является следствием плохого контакта разъема DS или повреждения его проводки. Это вполне нормально, особенно если учесть, что трансмиссия испытывает сильную вибрацию во время движения автомобиля.

Но иногда коды ошибок не отображаются на приборке, в этом случае будет полезно узнать, какие признаки неисправности характерны для вышедшего из строя ДП:

1. Плавающие обороты двигателя, особенно на холостом ходу; в некоторых случаях двигатель может самопроизвольно выключиться, если не нажимать педаль газа.
2. Спидометр автомобиля не работает или работает нестабильно.
3. Увеличивается расход топлива.
4. Падает мощность силового агрегата в целом (автор видео о причинах неисправности регулятора и диагностики — канал Autoelectric HF).

Проверка работоспособности

Если вам интересно, как проверить датчик скорости, то диагностику можно проводить несколькими способами.

1. Установите рычаг переключения передач на пятую передачу и домкрат переднее колесо.
2. Отсоедините штекер от контроллера, для этого нужно просто отжать защелки и отсоединить микросхему.
3. С помощью провода подключите постоянный ток к аккумулятору и вольтметру.
4. Крути колесо. Если ДС исправен, то видно, как меняются импульсные сигналы — от 0,5 до 10 В.

Второй метод в целом такой же, только вместо вольтметра можно использовать контрольную лампу. Когда колесо вращается, лампа должна мигать, когда ДС работает.Другой способ — установить заведомо исправный датчик и с его помощью проверить работоспособность двигателя.

Инструкции по замене

Подробные инструкции по замене с фото приведены ниже:

1. Сначала откройте моторный отсек и отсоедините аккумулятор. Для большего удобства необходимо удалить гофру воздуховода.
2. После того, как вы получите доступ к ДС, нужно отсоединить от него вилку с проводами.
3. Теперь необходимо осторожно повернуть корпус устройства против часовой стрелки, после чего ДС можно демонтировать.
4. Если есть сомнения в исправности привода регулятора, при помощи ключа на 10 нужно открутить гайку крепления устройства. Используя отвертку с плоским наконечником, подденьте корпус привода DS.
5. Осторожно извлеките неисправный диск и замените его новым. Как видите, в целом схема подключения регулятора довольно простая.
6. Теперь можно установить новый регулятор. Сделав это, подсоедините к нему вилку с проводами и не забудьте включить аккумулятор.Сама проводка должна быть надежно закреплена, чтобы в дальнейшем у вас не возникло проблем с работой ДС.

Фотогалерея

Больше фото о замене представлены ниже. Как видите, в целом процедура замены довольно простая, особых знаний для этого не требуется, поэтому поменять ДС в домашних условиях вполне возможно.

Видео «Визуальная инструкция по замене DS в домашних условиях»

Ниже представлена ​​наглядная видео инструкция по самостоятельной замене регулятора своими руками (автор видео — канал Glazs Szalg).

Установка датчика скорости на ВАЗ 2114. Почему не работает спидометр на четверке: проверьте датчик скорости

Давным-давно скорость автомобиля измеряли с помощью механического устройства, колесо вращалось с помощью троса, который вращал спидометр, в результате чего водитель ориентировался на том, с какой скоростью он двигался.

Сейчас «механику» заменили на электронику, поэтому показания с колес совсем другие. Был изобретен так называемый датчик скорости автомобиля ( DSA ), принцип действия которого основан на эффекте «Холла».Об эффекте Холла мы рассказывали в статье:

Датчик посылает на контроллер электромагнитные импульсы, которые обрабатываются и на основании полученных данных производится точный расчет скорости автомобиля. Это работает следующим образом: как мы уже говорили, DSA отправляет импульсы всего за один километр порядка 6004, чем быстрее движется машина, тем короче будет интервал между импульсами. Таким образом, электронный контроллер производит подсчет на основе временного интервала между каждым новым импульсом.

Датчик скорости, собственно, находится на правом ШРУСе, рядом с ним. Чтобы снять ДСА, нужно залезть под машину.

В этой статье мы расскажем вам , как проверить датчик скорости в домашних условиях на примере ВАЗ 2114.

Признаки неисправного датчика скорости:

• Плавающие обороты холостого хода;
• Глохнет двигатель;
• Не работает спидометр во время движения автомобиля;
• Ошибки, которые появляются на панели приборов;
• Потеря мощности двигателя.

Основные причины неисправности DSA

Основная «болячка» при которой пропадает сигнал с датчика скорости — плохой контакт или отсутствие контакта вообще. Как правило, причина кроется в обрыве провода или нарушении целостности разъема, поэтому, если вы заметили неисправность в датчике скорости, в первую очередь проверьте вышеперечисленные элементы. Проверить сопротивление в цепи массы, оно должно быть в пределах 1 Ом. Если неисправность не обнаружена, проверьте датчик скорости ВАЗ 2114 более подробно, как это сделать, читайте ниже.

Как проверить DSA своими руками? Способы проверки датчика скорости в домашних условиях

Первым делом нужно снять датчик скорости. Датчик скорости ВАЗ 2114 имеет три контакта: 1 — масса, 2 — импульсный сигнал, 3 — токовое напряжение. Проверка DSA ничего сложного, нужно проверить заземление на 1-м контакте, затем убедиться, что на 3-м контакте есть напряжение (должно быть 12 В), в конце — следует проверить импульс 2-го контакта , вращая ведущие колеса.Скорость вращения должна быть не менее 3-5 км / ч. Дополнительно можно прозвонить 1-й и 3-й контакты.

Альтернативный способ проверить DSA дома (не снимая DSA)

1. Домкрат переднее колесо (если у вас автомобиль с передним приводом).
2. Необходимо подключить к контактам датчика вольтметр и максимально покрутить колесо, после чего можно будет снимать показания с прибора. Если во время теста вы обнаружите, что напряжение и частота увеличиваются, датчик, скорее всего, работает правильно.

Проверка датчика скорости с помощью контрольной лампы

Этот метод для тех, у кого нет вольтметра.

1. Как и в предыдущем случае, нужно домкратить машину, а точнее ведущие колеса.
2. Отсоединить импульсный провод.
3. Включить зажигание.
4. Подключите один провод к плюсу, а другой — к сигнальному разъему.
5. Подсоедините концы проводов к контроллеру и сильно покрутите колесо. Если лампочка мигает, датчик исправен.

Если после проверок вы обнаружили, что датчик неисправен, замените DSA самостоятельно или обратитесь за помощью на СТО.

Карбюраторные варианты автомобилей от отечественного производителя АвтоВАЗ устанавливают спидометры с механическим приводом. Он располагался непосредственно в картере коробки передач, и по вращающемуся тросу данные о скорости передавались на приборную панель.

С приходом на ВАЗ 2114 инжекторных двигателей автомобили стали оснащаться электронными спидометрами.Информация о скорости поступает от соответствующего датчика скорости.

На современных ДС используется так называемый эффект Холла.

Об эффекте Холла

Суть этого эффекта заключается в возникновении разности потенциалов при взаимодействии электрического и магнитного полей. В этом случае электрическое поле протекает через магнит, где расположена полупроводниковая пластина. Именно на нем формируется разность потенциалов холловского напряжения.

На практике эффект применялся следующим образом.При движении напряжение Холла преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что датчик выдает 6004 импульса на 1 км дороги. Благодаря интервалам между импульсами датчик рассчитывает скорость автомобиля.

Для выполнения любой работы с ЭЦП сначала необходимо определить, где он находится. Датчик скорости расположен в верхней части картера коробки передач.Попасть в него можно через моторный отсек или снизу, если поставить машину в яму.

Функции

1. Передача информации на приборную панель, а именно на спидометр, о скорости автомобиля.
2. Поддерживать оптимальную работу регулятора холостого хода.
3. Передача данных на электронный блок управления для поддержания оптимальной скорости в зависимости от режима движения.

DS подключается к спидометру и контроллеру с помощью монтажного блока, расположенного в моторном отсеке.А внутри машины прямо на реле вентилятора отопителя стоит датчик-предохранитель.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестала исправно функционировать и необходимо принять меры по устранению поломки

Если эти коды ошибок появляются на приборной панели, обязательно проверьте электрическую цепь на предмет окисления или повреждения целостности контактов.Часто из-за этого DS перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДП вышла из строя:

• На панели приборов спидометр показывает неверные данные о скорости или вообще не двигается;
• Немного газа, обороты плавают, двигатель глушится сам;
• Увеличивается расход топлива;
• Мощность двигателя значительно снижена.

Эти знаки могут указывать на проблемы с другими системами.Но если вы обнаружите один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибок, то проблема именно в датчике скорости.

Проверка работоспособности

Не спешите заменять устройство, пока не убедитесь, что виноват неисправный датчик.

Проверка выполняется несколькими способами. Какой из них предпочтете — решайте сами.

Перед этим обязательно проверьте состояние проводки, контактов.Если они окислились или заржавели, есть обрывы в цепи, значит, сам ЦС вполне может быть исправным. Вам просто нужно вернуть проводку и контакты в рабочее состояние. Если проверка показала, что все цело и проблем с контактами нет, то проведите диагностику датчика скорости.

1. Если вы не хотите снимать ДС, то поставьте машину на ровную поверхность, зафиксируйте колодками и приподнимите левое переднее колесо домкратом. Подключите к контактам датчика вольтметр и начните крутить руль руками.В этом случае посмотрите данные вольтметра. Если напряжение увеличивается с частотой пропорционально увеличению скорости вращения колеса, DS работает нормально.
2. Другой метод также не требует снятия измерительного прибора. Но для этого вам понадобится контрольная лампа. Поднять левое переднее колесо домкратом и подключить контрольную лампу к контактам ДС. Затем поверните колесо вручную. Если лампа горит, датчик исправен.
3. Третий метод включает разборку датчика, а затем проверку входного и выходного напряжения.Вольтметр послужит прибором для измерения показателей.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать авто своими руками. Здесь нужно проверить привод датчика. Для этого колесо поднимается домкратом, а датчик снимается. Почувствуй драйв DS, а потом начинай крутить колесо. Пальцами можно почувствовать вращение привода. Если заклиниваний нет, все ровно крутится, значит привод в хорошем состоянии.

Если обнаружен отказ DS, единственное правильное решение — удалить его и заменить новым датчиком.

Определив, что ваш DS уже отработал, можно переходить к процедуре замены.

Замена

Даже если у вас есть опыт ремонта автомобилей, вам ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, загляните в инструкцию по эксплуатации вашего ВАЗ 2114.

Запастись необходимым набором инструмента и материалов:

• Ключи 21, 14, 10 мм;
• Сухие тряпки для очистки картера КПП;
• Новый DS.

Что касается нового датчика скорости, то его легко найти по каталожному номеру — 2111-3843010. Его ориентировочная стоимость на сегодняшний день составляет около 300 рублей.

Начало работы.

1. Устройство можно заменить через моторный отсек. Но такой вариант доставляет определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к нужному объекту. Убрать их можно, но тогда открутить датчик все равно будет проблематично.
2. Чтобы избежать лишних демонтажных работ и облегчить себе задачу, заезжайте в яму и добирайтесь до ДП снизу.
3. Искомое устройство расположено непосредственно на картере коробки передач над карданом кулисы. Посмотрите в область щупа, чтобы проверить количество масла в коробке передач. Здесь вы найдете DS.
4. После выезда в яму подождите, пока корпус мотора остынет. Откройте капот, чтобы ускорить процесс охлаждения.Не закрывайте перед началом работы. Это обеспечит дополнительное освещение.
5. Отсоедините отрицательную клемму от АКБ вашего ВАЗ 2114.
6. Найдите датчик, который вы ищете, с помощью сухой ткани удалите всю грязь, скопившуюся на картере коробки передач. Необязательно чистить всю коробку, достаточно очистить участок, где находится ДС.
7. Отсоедините контакты, сняв колодку проводов. Для этого достаточно нажать на пружинную защелку.
8. DS следует отвинтить осторожно, вращая против часовой стрелки.
9. Не всегда можно снять датчик вручную, так как приставшая грязь имеет тенденцию прилипать. Используйте гаечный ключ на 21 мм, чтобы снять DS с гнезда.
10. После разборки ДС проверьте состояние привода. Как именно это сделать, мы уже рассказали.
11. Если шток сломан, вам придется полностью разобрать привод.
12. Гаечным ключом на 10 мм откручивается крепежная гайка, снимается вместе с шайбой.
13. С помощью гаечного ключа на 14 мм немного ослабьте привод в гнезде, после чего его можно будет осторожно вынуть из гнезда.
14. Убедитесь, что шток не попал в коробку. В противном случае придется разбирать коробку передач и разбирать ее. А это сложная задача.
15. Проверить состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от степени износа.
16. Замените шток, установите привод на место и соберите в обратном порядке.
17. Новый датчик аккуратно ввинчивается в гнездо уже по часовой стрелке.
18. Вставьте клеммы с проводами, соедините контакты и проверьте работу прибора.

DS следует вкручивать как можно осторожнее, так как корпус датчика сделан из пластика. Повредить его очень легко.

Заменить такой прибор, как DS, несложно. Соблюдайте последовательность операций, действуйте осторожно и используйте качественные запасные части. Плюс не забудьте предварительно убедиться, что виноват ДС. В противном случае работа может оказаться напрасной.

Все переднеприводные автомобили ВАЗ с инжекторными двигателями, такие как 2114 и подобные, оснащены датчиками скорости.То есть теперь скорость автомобиля определяется именно по его показаниям, а не по механическому воздействию троса спидометра, как это было раньше.

Довольно часто владельцы ВАЗ 2114-2115 сталкиваются с такой проблемой, когда стрелка спидометра начинает ходить в случайном порядке, либо данные о скорости заметно отличаются от реальных. В этом случае первая причина, по которой могут возникнуть эти проблемы, — это выход из строя датчика скорости.

Датчик скорости на автомобиле Лада Самара расположен в верхней части картера коробки передач.Но попасть туда легко не так-то просто.

Для его замены идеальным вариантом будет заехать в смотровую яму и всю эту операцию проделать из-под автомобиля. Чтобы все было нагляднее, ниже будет представлено фотоописание всей работы.

Фотоотчет по замене датчика скорости на ВАЗ 2115-2115

Итак, первым делом отсоединяем вывод от минусовой на АКБ. Для этого понадобится ключ на 10 или головка с маленькой ручкой.Когда вы с этим справились, можете двигаться дальше. Отсоедините шнур питания от датчика.

На фото вид снизу:

Чтобы отсоединить этот блок от жгута проводов, нужно сжать металлические зажимы и потянуть этот узел вверх:

Теперь вытаскиваем старый датчик из картера коробки передач, для чего может потребоваться рожковый гаечный ключ на 22 мм. Хотя, в большинстве случаев, вручную все откручивается отлично. Затем берем новую деталь и устанавливаем в обратном порядке.

Как видите, старый датчик подключали напрямую к вилке, а в новом есть как бы удлинитель с проводом, но особой разницы в них нет.

Что касается стоимости этих деталей, то цена нового датчика скорости на модели ВАЗ 2114-2115 может составлять около 350 рублей за самый дешевый вариант отечественного производства.

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего вам необходимо заменить датчик скорости ВАЗ 2114.Хотя спешить не стоит, эта проблема может быть связана не только с измерителем скорости, но и причина может заключаться в: Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленвала).
Если спидометр работает нестабильно или не работает спидометр, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками — посильная задача для всех, так как для этого требуется минимум инструмента и ничего другого.
В современные автомобили все чаще устанавливают инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, в который с контроллеров поступают данные о работе всех агрегатов автомобиля.

Неисправный контроллер выдает неверные данные, что приводит к неисправности ЭБУ и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

• Измеритель скорости автомобиля (сокращенно DSA) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
• Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
• Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что исправный счетчик экономит ваш газ таким образом:

• Контроллер получает от измерителя скорости следующие данные: скорость автомобиля — 100 км / ч.
• Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не нажимать).
• Регулятор воспринимает такую ​​ситуацию — «торможение двигателем» на основании полученных данных.
• Поэтому он перекрывает подачу топлива.
• Другими словами, при закрытой дроссельной заслонке регулятор не подает топливо до 20 км / ч.
• И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

• Как было сказано чуть ранее, спидометр передает свои импульсы (на 1 километр — 6004 импульса)
• На основе этого соотношения регулятор рассчитывает скорость по временному интервалу между импульсами счетчика
• Спидометр на передней части автомобиля кроме регулятора использует импульсы измерителя, он отображает скорость

Где датчик скорости находится на ВАЗ 2114

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

• Открыть капот.
• Снимите адсорбер, исключительно для удобства (снимать его не нужно).
• Заползти в область правого ШРУСа и найти там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под дроссельной заслонкой, см. Фото ниже).

Признаки неисправности измерителя

Итак:

• Неравномерный холостой ход или глохнет на холостом ходу.
• Спидометр плохо работает или не работает вообще.
• Повышенный расход бензина.
• Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самары (самара) 6-ти пульсный измеритель скорости № 2111-3843010.

Ошибки измерителя скорости

При неисправности счетчика или неисправной цепи на бортовом компьютере при диагностике выскакивает ошибка:

• P0500 — Нет сигнала от измерителя скорости автомобиля.
• P0503 — прерывистый сигнал измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрывов проводов — обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет слабый пластиковый стержень, поэтому часто ломается … Для этого целесообразнее заменить датчик на металлический стержень, но тогда придется заменить разъем.

Как проверить, работает ли

Итак:

• Датчик имеет три группы контактов: первый контакт заземлен, второй — импульсный сигнал, а третий — напряжение.
• Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
• Проверяем импульс второго касания при пробуксовке ведущих колес не менее 5 км / ч.
• Первый и третий контакты «звонят»

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, наша подробная инструкция вам поможет.

Внимание: кроме самого датчика, контакты, которые к нему подходят, ломаются, причем довольно часто, потому что болтаются. Снимая его, будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Необходимый инструмент

Нам понадобится:

• ключ на 10 и 21 и кольцо на 14 (может пригодится).
• датчик новый.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

• Открыть капот, ключом на 10 вынуть клеммы АКБ.
• Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
• Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
• Дотрагиваемся до датчика рукой и снимаем с него блок проводов, придерживая пальцами пружинный зажим.
• Откручиваем датчик против часовой стрелки и вытаскиваем.
• Если не получается открутить вручную, используйте ключ на 21.

• В случае поломки старого штока необходимо снять привод.
• Гаечным ключом на 10 открутите гайку и снимите ее вместе с шайбой.
• Если привод не вынимается, используйте колпачок на 14 и ослабьте его.
• Расшатав — вынимаем.
• Будьте осторожны, не забывайте, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

• Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
• Установка производится в обратной последовательности.
• При установке нового датчика важно, чтобы его штифт попал внутрь полого штифта втулки.
• Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
• Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
• Учтите, что корпус датчика сделан из пластика и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

Обслуживание и ремонт автомобилей стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы обратили внимание, что спидометр перестал работать и стрелка на нем не двигается, расход бензина превышает норму.Значит, пришло время ремонтировать датчик скорости ВАЗ. Для этого совсем не обязательно обращаться в автосервис, ведь вы можете взяться за дело самостоятельно. Для начала нужно подробно узнать, как правильно заменяется эта деталь.

Датчик предназначен для передачи сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу. В результате корректируется подача воздуха, который направляется в обход дроссельной заслонки.

Расположение датчика

Найти это приспособление в ВАЗ 2114 самостоятельно совсем несложно: оно расположено на коробке передач.Для этого вам нужно открыть капот на машине и найти провод, ведущий к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает, что причина поломки кроется в ослабленной или плохо закрепленной проводке, поэтому перед ее заменой нужно это проверить. Для этого вам понадобятся следующие инструменты:

• Отвертка (плоская и крестообразная).
• Плоскогубцы обычные.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

1. Откройте капот и ключом на 10 снимите «массу» с АКБ;
2. Удаление канистры сделает процесс замены более удобным. Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешало работе;
3. Снимите блок вместе с проводами. Для этого необходимо зажать фиксатор;
4. Снимите устройство. Его нужно аккуратно повернуть против часовой стрелки, пока он не открутится. Затем вынимаем датчик при помощи ключа на 21;
5. Место установки необходимо очистить от грязи и мусора.

Инструкции по установке

• Перед заменой сломанного датчика на новый имейте в виду, что корпус устройства сделан из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
• Для правильной установки скоростного приспособления ВАЗ 2114 необходимо, чтобы паз приспособления точно входил в паз втулки. Иначе он не сможет как следует закрепиться и сесть на место.
• Последний шаг — надежная фиксация.Для этого осторожно поверните датчик по часовой стрелке. Главное не переборщить и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, подумайте сами.

проверьте датчик скорости Какой датчик скорости стоит на ВАЗ 2114

Датчик скорости ВАЗ 2114 — один из важнейших элементов электронной системы управления «сердцем» автомобиля.От его показаний зависит, сколько топлива будет подано, сколько воздуха обойдет дроссельную заслонку на холостом ходу, какие будут показания спидометра и т. Д.

Где датчик скорости на ВАЗ 2114?

Как и во многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 расположен в верхней части картера коробки передач, недалеко от щупа уровня моторного масла. Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровое отверстие.

Принцип работы датчика скорости.

В основе работы любого современного датчика скорости лежит эффект Холла, то есть взаимодействие электрического и магнитного полей, провоцирующее создание на полупроводниковой пластине разности потенциалов — напряжения Холла. При движении указанное напряжение преобразуется в частотно-импульсный сигнал, который подается на контроллер. По временному интервалу между этими импульсами рассчитывается скорость автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, на неисправность датчика скорости указывает:

• «Лежит» у нулевой стрелки спидометра;
• снижение мощности мотора;
• повышенный расход топлива;
• проблемы с холостым ходом и, конечно же, ошибки P0500 (отсутствует сигнал с датчика скорости) и P0503 (прерывистый сигнал).

Большинство из них хоть и не являются прямым признаком поломки датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на отечественных автомобилях можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все довольно просто:

Работающий датчик четко увидит изменение импульсного сигнала — в пределах 0,5-10В.

Во втором случае проделайте то же самое, только замените вольтметр контрольной лампой. Когда колесо вращается, лампочка должна мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Карбюраторные варианты автомобилей от отечественного производителя АвтоВАЗ устанавливают спидометры с механическим приводом. Он располагался непосредственно в картере коробки передач, и по вращающемуся тросу данные о скорости передавались на приборную панель.

С приходом на ВАЗ 2114 инжекторных двигателей автомобили стали оснащаться электронными спидометрами.Информация о скорости поступает от соответствующего датчика скорости.

На современных ДС используется так называемый эффект Холла.

Об эффекте Холла

Суть этого эффекта заключается в возникновении разности потенциалов при взаимодействии электрического и магнитного полей. В этом случае электрическое поле протекает через магнит, где расположена полупроводниковая пластина. Именно на нем формируется разность потенциалов холловского напряжения.

На практике эффект применялся следующим образом. При движении напряжение Холла преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что датчик выдает 6004 импульса на 1 км дороги. Благодаря интервалам между импульсами датчик рассчитывает скорость автомобиля.

Для выполнения любой работы с ЭЦП сначала необходимо определить, где он находится.Датчик скорости расположен в верхней части картера коробки передач. Попасть в него можно через моторный отсек или снизу, если поставить машину в яму.

Функции

1. Передача информации на приборную панель, а именно на спидометр, о скорости автомобиля.
2. Поддерживать оптимальную работу регулятора холостого хода.
3. Передача данных на электронный блок управления для поддержания оптимальной скорости в зависимости от режима движения.

DS подключается к спидометру и контроллеру с помощью монтажного блока, расположенного в моторном отсеке. А внутри машины прямо на реле вентилятора отопителя стоит датчик-предохранитель.

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. Диагностика ошибок позволит определить, что ДС перестала исправно функционировать и необходимо принять меры по устранению поломки

Если эти коды ошибок появляются на приборной панели, обязательно проверьте электрическую цепь на предмет окисления или повреждения целостности контактов.Часто из-за этого DS перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДП вышла из строя:

• На панели приборов спидометр показывает неверные данные о скорости или вообще не двигается;
• Немного газа, обороты плавают, двигатель глушится сам;
• Увеличивается расход топлива;
• Мощность двигателя заметно снижена.

Эти знаки могут указывать на проблемы с другими системами.Но если вы обнаружите один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибок, то проблема именно в датчике скорости.

Проверка работоспособности

Не спешите заменять устройство, пока не убедитесь, что виноват неисправный датчик.

Проверка выполняется несколькими способами. Какой из них предпочтете — решайте сами.

Перед этим обязательно проверьте состояние проводки, контактов.Если они окислились или заржавели, есть обрывы в цепи, значит, сам ЦС вполне может быть исправным. Вам просто нужно вернуть проводку и контакты в рабочее состояние. Если проверка показала, что все исправно и проблем с контактами нет, то проведите диагностику датчика скорости.

1. Если вы не хотите снимать ДС, то поставьте машину на ровную площадку, зафиксируйте колодками и домкратом левое переднее колесо. Подключите вольтметр к контактам датчика и начните вращать колесо руками.При этом смотрите данные вольтметра. Если напряжение увеличивается с частотой пропорционально увеличению скорости вращения колеса, DS работает нормально.
2. Другой метод также не требует снятия измерительного прибора. Но для этого вам понадобится контрольная лампа. Поднять левое переднее колесо домкратом и подключить контрольную лампу к контактам ДС. Затем поверните колесо вручную. Если лампа горит, датчик исправен.
3. Третий метод включает разборку датчика, а затем проверку входного и выходного напряжения.Вольтметр послужит прибором для измерения показателей.
4. Четвертый способ активно используют те, кто предпочитает ремонтировать авто своими руками. Здесь нужно проверить привод датчика. Для этого колесо поднимается домкратом, а датчик снимается. Почувствуй драйв DS, а потом начинай крутить колесо. Пальцами вы можете почувствовать вращение привода. Если заедания нет, все вращается равномерно, значит, привод в хорошем состоянии.

Если обнаружен отказ DS, единственное правильное решение — удалить его и заменить новым датчиком.

Определив, что ваш DS уже отработал, можно переходить к процедуре замены.

Замена

Даже если у вас есть опыт ремонта автомобилей, вам ни разу не приходилось менять датчик скорости, рекомендуем посмотреть обучающее видео об этом, загляните в инструкцию по эксплуатации вашего ВАЗ 2114.

Запастись необходимым набором инструмента и материалов:

• Ключи 21, 14, 10 мм;
• Сухие тряпки для очистки картера КПП;
• Новый DS.

Что касается нового датчика скорости, то его легко найти по каталожному номеру — 2111-3843010. Его ориентировочная стоимость на сегодняшний день составляет около 300 рублей.

Начало работы.

1. Возможна замена прибора через моторный отсек. Но такой вариант доставляет определенные неудобства из-за гофрированной трубки от воздушного фильтра и адсорбера, которые мешают комфортному доступу к нужному объекту. Убрать их можно, но тогда открутить датчик все равно будет проблематично.
2. Чтобы избежать лишних демонтажных работ и облегчить себе задачу, заезжайте в яму и добирайтесь до ДП снизу.
3. Искомое устройство расположено непосредственно на картере коробки передач над карданом кулисы. Посмотрите в область щупа, чтобы проверить количество масла в коробке передач. Здесь вы найдете DS.
4. После выезда в яму подождите, пока корпус мотора остынет. Откройте капот, чтобы ускорить процесс охлаждения. Не закрывайте перед началом работы.Это обеспечит дополнительное освещение.
5. Отсоедините отрицательную клемму от АКБ вашего ВАЗ 2114.
6. Найдите датчик, который вы ищете, с помощью сухой ткани удалите всю грязь, скопившуюся на картере коробки передач. Необязательно чистить всю коробку, достаточно очистить участок, где находится ДС.
7. Отсоедините контакты, сняв колодку проводов. Для этого достаточно нажать на пружинную защелку.
8. DS следует отвинтить осторожно, вращая против часовой стрелки.
9. Не всегда можно снять датчик вручную, так как приставшая грязь имеет тенденцию прилипать. Используйте гаечный ключ на 21 мм, чтобы снять DS с гнезда.
10. После разборки ДС проверьте состояние привода. Как именно это сделать, мы уже рассказали.
11. Если шток сломан, вам придется полностью разобрать привод.
12. Гаечным ключом на 10 мм откручивается крепежная гайка, снимается вместе с шайбой.
13. С помощью гаечного ключа на 14 мм немного ослабьте привод в гнезде, после чего его можно будет осторожно вынуть из гнезда.
14. Убедитесь, что шток не попал в коробку. В противном случае коробку передач придется разбирать и разбирать. А это сложная задача.
15. Проверить состояние уплотнительного кольца. Специалисты советуют менять его вне зависимости от степени износа.
16. Замените шток, замените привод и соберите в обратном порядке.
17. Новый датчик аккуратно ввинчивается в гнездо уже по часовой стрелке.
18. Вставьте клеммы с проводами, соедините контакты и проверьте работу прибора.

DS следует вкручивать как можно осторожнее, так как корпус датчика сделан из пластика. Повредить его очень легко.

Заменить такой прибор, как DS, несложно. Соблюдайте последовательность операций, действуйте осторожно и используйте качественные запасные части. Плюс не забудьте предварительно убедиться, что виноват ДС. В противном случае работа может оказаться напрасной.

Назначение датчика скорости автомобиля (ДС) — передавать на контроллер импульсы текущей скорости автомобиля.Полученные импульсы позволяют устройству управлять холостым ходом двигателя и через РХХ регулировать подачу воздуха в обход дроссельной заслонки. Частота сигналов датчика скорости прямо пропорциональна текущей скорости автомобиля.

Датчик скорости ВАЗ 2114 подключается к спидометру и контроллеру через монтажный блок, который находится в подкапотном пространстве. В электрическую сеть постоянного тока также входит предохранитель, который установлен внутри салона на реле вентилятора печки.

Процесс определения скорости

Изначально на контроллер передаются импульсы (6004 импульса на 1 км). На основании полученных данных регулятор рассчитывает скорость с учетом временного интервала между импульсами счетчика (они также нужны для обеспечения работы спидометра).

Признаки необходимости замены

• Значительное снижение тяги двигателя;
• нестабильная работа спидометра или его полный выход из строя;
• повышенный расход топлива;
• Автомобиль глохнет на холостом ходу или чувствуется неравномерность холостого хода.

Если бортовой компьютер обнаруживает неисправность в линиях датчика скорости, то на его экране могут появиться следующие символы:

• P0500 … Данная ошибка свидетельствует об отсутствии сигнала с датчика скорости.
• P0503 … Эту ошибку можно увидеть, если сигнал от DS поступает прерывисто и нестабильно.

Расположение датчика скорости на ВАЗ 2114

Этот прибор находится на картере коробки передач вверху.Чтобы получить к нему доступ, нужно открыть капот, затем снять адсорбер, чтобы удобнее было добраться до датчика скорости. После этого нужно пролезть в область правого ШРУСа, чтобы найти провод, ведущий к измерителю скорости (проходит под узлом дроссельной заслонки). Вы можете найти датчик возле щупа трансмиссионного масла.

Как выбрать датчик скорости на ВАЗ 2114

В стандартную комплектацию автомобиля входит датчик № 2111-3843010, отличительной особенностью которого является наличие пластмассовой штанги.В результате это устройство часто выходит из строя. Поэтому иногда автовладельцы приобретают DS с металлической штангой, что влечет за собой необходимость замены разъема.

Проверка работоспособности

Опция 1

Проверка проводится на наличие контактов в цепях и на устройствах, целостность проводки в электрической цепи ДС. Это требует, чтобы она «позвонила».

Вариант 2

Автомобиль устанавливается на ровной поверхности, фиксируется механическими блоками, после чего необходимо приподнять левое переднее колесо с помощью домкрата.Вольтметр подключается к контактам постоянного тока, и руками следует запустить вращение поднятого колеса. Когда колесо начинает крутиться, нужно внимательно следить за показаниями вольтметра. Если прибор показывает падение напряжения и частоты, то это свидетельствует о неисправности датчика.

Опция 3

Этот метод требует наличия «контрольной лампы». Подняв левое колесо, нужно подключить контактные провода «контрольной лампы» к контактам ДС.Если лампочка загорается при вращении колеса, значит, устройство работает в штатном режиме.

Опция 4

Замена

Все работы выполняются только на холодном двигателе, чтобы исключить возможность получения ожогов. При снятии неисправного ДС следует соблюдать осторожность, чтобы шток не попал внутрь коробки, так как для его снятия придется снимать и разбирать редуктор. Для замены рекомендуется взять ключи на 10 и 21, накидные ключи на 14, а также новый датчик скорости ВАЗ 2114.

Также стоит проверить провода на обрыв цепи, ведь часто обрываются сами контакты, находящиеся в так называемом «свободном полете». Для их проверки вам понадобятся плоскогубцы, отвертка с плоским жалом и крестообразная отвертка. И, конечно же, настоятельно рекомендуется отключить аккумулятор.

Место установки датчика желательно очистить от мусора и грязи. Как только мы добрались до датчика, нужно снять с него блок проводов, за который зажимается пружинный зажим.Датчик откручивается против часовой стрелки, затем вынимается прибор вручную. В тех случаях, когда невозможно открутить DS руками, следует использовать ключ на 21.

Бывает, что старый шток ломается, тогда возникает необходимость снятия исполнительного механизма. Гайка откручивается ключом на 10 и снимается вместе с шайбой. В тех случаях, когда привод не может быть вытащен, его необходимо ослабить гаечным ключом на 14, после чего его обычно вытаскивают. После снятия привода обязательно проверьте состояние уплотнительного кольца и посмотрите, нужно ли его заменить.

Для установки нового датчика скорости необходимо выполнить все вышеперечисленные действия в обратном порядке. При установке устройства нужно направить штифт в паз датчика, чтобы убедиться, что он надежно зафиксирован. Поворачивает датчик по часовой стрелке без чрезмерного затягивания. Это связано с тем, что пластиковый корпус изделия легко может сломаться. На этом установка завершена.

Конструкции современных автомобилей содержат большое количество различных электронных устройств. Одним из таких устройств является датчик скорости, или сокращенно ДС.Из более раннего определения скорости движения, которое представляло собой конструкцию из коробок передач и гибкого вала, в DS используется другой принцип. Они уже прошли две модернизации своей конструкции. Сегодня датчики третьего поколения успешно справляются со своими функциями.

О КОНСТРУКЦИИ И ПРИНЦИПЕ РАБОТЫ

Если первая и вторая версии DS по-прежнему имели в своей конструкции шестерни и гибкий кабель, то последняя версия устройств — чисто электронная.Его конструкция основана на эффекте Холла. Это использование взаимодействия электрического и магнитного полей. Это взаимодействие вызывает разность потенциалов в полупроводниковой пластине, которая называется напряжением Холла.

Практическое применение этого эффекта достигается тем, что датчик спидометра преобразует вращательное движение привода в электрические импульсы. На километре пути их будет 6004 человека. По длительности интервалов между этими импульсами контроллер определяет фактическую скорость транспортного средства.

Самым проблемным для владельцев является привод датчика скорости. Это зубчатая пара, которая сделана из пластика, и довольно часто выходит из строя шток или шестерня. Привод такой конструкции устанавливался на более ранних серийных автомобилях с гибким тросом и спидометром. Позже вместо кабеля стали устанавливать датчик скорости электронного блока измерения скорости.

Если вы не знаете, где находится датчик скорости ВАЗ 2114, то присмотритесь к силовому агрегату в районе правого ШРУСа.Он расположен в верхней части корпуса коробки передач рядом с масляным щупом. Привод крепится гайкой, которую откручивают ключом на «10».

При снятии и установке привода необходимо соблюдать осторожность, чтобы шток не упал внутрь коробки. В противном случае вам придется освоить снятие и установку, а также сборку и разборку . Ремонт датчика скорости возможен при неисправности в приводе DS.

О ПРИЗНАКАХ НЕИСПРАВНОСТИ DS

Стрелка спидометра, лежащая на «нуле» или отсутствие показаний электроспидометра уже говорят о том, что это будет необходимо. В автомобилях с электронным спидометром также могут быть:

1. Увеличился расход бензина;
2. Снижение мощности мотора;
3. Пропадает холостой ход двигателя.

Эти признаки также могут появиться при выходе из строя других датчиков системы исправности двигателя.Поэтому диагностику и устранение неисправностей необходимо проводить осторожно. При диагностике бортовым компьютером может выскочить ошибка P0500 или P0503. Они имеют прямое отношение к ЦС и ее схемам.

Разумеется, можно провести проверку работоспособности этой ЭЦП. Для этого освободите привод от проводов или гибкого троса, подвесьте переднее колесо и запустите мотор. Не забудьте поставить упоры под задние колеса. Включают трансмиссию и наблюдают за датчиком.Если шток вращается, значит, привод исправен. Следует поискать неисправность в ДС, гибком кабеле или индикаторе скорости.

Для электронных индикаторов скорости актуальной проблемой остается проверить с помощью такого устройства, как тестер или мультиметр, исправность проводки. К датчику подключаются три провода. Один из них подключен к корпусу машины, по-другому на датчик подается питание, а третий подает ответный сигнал на блок управления.

Возможно наличие входного и выходного напряжения, а при его отсутствии лампочка с двумя припаянными проводами.Необходимо найти провод, по которому проходит сигнал с датчика, и подключить один провод прибора или лампочки. Второй провод подключается к плюсовой клемме аккумуляторной батареи. Следующим шагом будет вращение подвешенного переднего колеса при включенном зажигании. Если датчик работает правильно, индикатор будет мигать. Чем быстрее вращается колесо, тем чаще моргает лапа.

Бывает, что отсоединяется разъем с проводами или отрезается один или несколько проводов, которые не закреплены и находятся в «свободном полете» в подкапотном пространстве.Если с проводами проблем нет, датчик скорости ВАЗ 2114 нужно будет заменить.

КАК ЗАМЕНИТЬ ДАТЧИК

Диагностика, проведенная самостоятельно или специалистами, подтвердила первоначальный диагноз, что датчик вышел из строя. В данном случае скорость ВАЗ 2115. Данная операция не требует специальных знаний и вполне может быть сделана своими руками в гараже или другом удобном для этого месте. Поговорим о том, как поменять датчик скорости ВАЗ 2114. Для этой работы нужно подготовить инструмент:

• Ключ гаечный на «10»;
• Ключ к «21»;
• Кольцевой ключ на «14».

Эту работу лучше всего выполнять на холодном двигателе. Вы не побоитесь обжечь руки о горячие моторные агрегаты.

Порядок замены будет примерно таким:

1. Открыть капот и отсоединить клеммы от АКБ;
2. Ищем щуп, которым проверяют уровень масла в коробке, а рядом стоит ДС;
3. Для удобства замены адсорбер можно снять и отложить в сторону;
Разъем
4. DS с проводкой.Для этого нужно пальцами надавить на пружинную защелку, и она легко снимается;
5. Движение руки против часовой стрелки выворачивает DS наизнанку. Делают это очень осторожно, чтобы не повредить его пластиковый корпус. Если возникнут затруднения, то попробуйте сделать это клавишей на «21».
6. , внимательно осмотрите привод, его шток;

При обнаружении поломки товар заменяется новым. Установка нового датчика производится в порядке, обратном снятию.датчик особых затруднений не доставит. Главное в этом случае — правильно совместить квадратный стержень с таким же отверстием. Затем соединяют разъем с проводкой на свое место, и вы можете проверить его работу.

НЕМНОГО О ВЫБОРЕ ДАТЧИКА

Опытные водители и специалисты рекомендуют устанавливать ДП с металлическим хвостовиком. Однако для некоторых моделей придется менять соединительный разъем. Шестиимпульсный датчик скорости ВАЗ 2114 может быть без провода, может иметь разъем OST с проводами, либо круглый разъем с проводкой для GM.Стоимость такой продукции может составлять от 150 до 300 рублей.

Порядок замены датчик скорости на ВАЗ 2114

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенных карбюраторами, они оснащались спидометром с механическим приводом. Этот привод находится в корпусе КПП. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов. На ВАЗ 2114 установили электрические спидометры с инжектором.Данные о скорости передаются к ним с датчиков скорости, основанных на новых принципах действия. Современные DS используют эффект Холла.

Датчик скорости ВАЗ 2114

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемную розетку привода спидометра в верхней части корпуса МКПП. Доступ к нему есть как сверху при открытом капоте, так и снизу автомобиля при установке на смотровую яму.

DS выполняет несколько функций, например:

• Передача данных на спидометр о скорости автомобиля
• поддержка нормальной деятельности IAC
• передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами подключается к контроллеру и спидометру через монтажный блок в моторном отсеке. В электронной схеме ДС активируется через предохранитель, установленный в кабине, на реле вентилятора печки.

При дефектах планок датчика скорости на дисплее бортового автомобиля загораются следующие сигналы:

• P0500 — данная ошибка сообщает об отсутствии сигнала от DS
• P0503 — эта ошибка возникает на экране при несимметричном прерывистом сигнале от DS

Возникновение подобных ошибок побуждает водителя обратить внимание на этот участок схемы подключения двигателя и часто их предпосылкой является отсутствие или окисление контактов.Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

• несбалансированная работа или полный выход из строя указателя скорости на панели приборов
• плавающая скорость при малой дроссельной заслонке, возможно самоотключение двигателя
• завышенный расход топлива
• пониженная мощность

Эти признаки могут появиться при сбоях в других системах автомобиля, например, в топливной системе, но при появлении ошибки на экране компьютера и любого из перечисленных признаков необходимо проверить работоспособность ЭЦП.

1. Сначала нужно проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электронной схеме ДС путем прозвонки.
2. Чтобы проверить датчик, не снимая его, нужно поставить машину на ровную площадку, зафиксировать механическими блоками и домкратом поднять левое переднее колесо. Подготовленный заранее вольтметр подключить к контактам постоянного тока и руками провернуть поднятое колесо. Вращая колесо, нужно смотреть на показания вольтметра.Если напряжение и частота, показываемые прибором, увеличиваются в соответствии со скоростью вращения колеса, то датчик работает.
3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата левое колесо поднимается и контактные провода «управления» будут подключены к контактам ДС. Если лампочка загорается при вращении колеса, значит, DS исправен.
4. Если прибегнуть к третьему способу, то в этом случае нужно снять датчик и проверить входное и выходное напряжение с помощью вольтметра.

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в этом видео я расскажу про замена привода спидометра на инжекторные модификации передка …

Привод спидометра 2110 2115

Видеоаннотация от замена датчика скорости на автомобилях ВАЗ 2110-2112 с инжекторным двигателем. Личный опыт….

Замена датчика скорости ВАЗ 2114 своими руками

После проверки контактов, проводов и самого ЭС и установления неисправности устройства необходимо принять решение о его замене.Для автовладельца, не являющегося специалистом по ремонту автомобилей, выполнить эту работу несложно, но, тем не менее, нужно заглянуть в отдел ремонта и эксплуатации автомобилей и посмотреть, как поменять датчик скорости на ВАЗ 2114.

Конкретно перед работой нужно подготовить необходимый инструмент. Ключи на «10», «14» и «21» пригодятся. Кроме того, вам понадобится тряпка для того, чтобы очистить корпус МКПП в районе ДС от грязи и масла.

Также заранее необходимо приобрести новый датчик скорости для ВАЗ 2114.Имеет каталожный номер — 2111-3843010. Средняя стоимость датчика скорости 2114 примерно триста рублей.

На ВАЗ 2114 подмена датчика скорости скорее всего сверху, без захода в яму. Но адсорбер, гофрированный патрубок на входе от воздушного фильтра делают работу неудобной. Даже если их снять, открутить ДС может оказаться не так-то просто. Опытные специалисты советуют заехать в яму. ДС будет как на ладонях. Он расположен на корпусе коробки над карданным валом рядом с щупом для проверки уровня масла в коробке.

• Требуется заблаговременно въехать в яму, чтобы дать корпусу мотора остыть. Лучше всего открыть капот. Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
• Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами. Для более раннего необходимо прижать пружинный зажим.
• DS вращается против часовой стрелки. Если с пальцами это не работает, то нужно использовать клавишу на «21».
• После снятия ДС нужно проверить привод датчика скорости ВАЗ 2114. Если тяга сломана, то нужно снять весь привод.
• Открутите гайку ключом на «10» и снимите ее вместе с шайбой.
• С помощью гаечного ключа на «14» ослабьте привод в гнезде, затем осторожно снимите привод. Нужно следить, чтобы шток не выпал в коробку, иначе его придется снимать и разбирать.
• После снятия привода обязательно проверьте состояние уплотнительного кольца и при необходимости замените его.
• Замените шток и установите привод в обратном порядке.
• Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, так как его корпус сделан из пластика и может быть поврежден при установке. Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

• После вкручивания ДС необходимо соединить клеммы проводами с его контактами. Необходимо проверить правильность соединения контактов, ведь из-за такой мелочи прибор работать не будет.

Итак, ДС заменен. После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Спидометр вибро ВАЗ, ЛАДА, ВАЗ ЛАДА 2107 | Запчасти | Легковые автомобили

параметры Искать в категории Все Коллекционные предметы Военные предметы Лезвия Оружие, боеприпасы Униформа, аксессуары Эмблемы, Знаки Шлемы Столовые, Рюкзаки Техника, Инструменты Военные книги, каталоги Другие монеты, Банкноты Монеты Банкноты Монеты Фишки Запасы, Акции Каталоги, Папки с литературой, Хранение Прочие Филателии Почтовые марки Почтовые открытки Почтовые конверты Телеграммы Каталоги, Литературные папки, Хранение Другие Медали, Ордена, Таблички Значки Города, Гербы Космос, Авиация Личности Награждающие Организации Спортивный Туризм Годовщина Другая этническая принадлежность, Вышивка фольклорной одежды, Скатерти Коврики, Ковры, Коврики, Пряжки для ремней, Ремни Браслеты, Четки, Религия, Другие игрушки, Модели Модели, Масштабные копии Куклы Статуэтки Прочие инструменты и ножи Старые ножи Топоры, тесаки Бритвы Ножницы Открывалки, штопоры Плотницкие инструменты Сельскохозяйственные инструменты Медицинские инструменты Шариковые ручки, чернильницы Прочее Старая техника и устройства Весы Лампы, фонари Мельницы Пишущие машинки Радио и телевизоры Телефоны Камеры Швейные машины Утюги Другое Виниловые пластинки Телефонные карточки Флаги, баннеры Предметы для курения Курительные трубки Зажигалки Спички Пачки сигарет Пепельницы Портсигары Другое Бумажные изделия Старые фото Старые документы Программы, Брошюры Календари Автографы Билеты Этикетки Картины жевательной резинки Другое Металлические изделия Посуда, Сосуды Столовые приборы Подсвечники Коробки Вазы, Призовые чашки Фигурки, Искусство Панели Тарелки Замки, Ключи Колокольчики Другие изделия из фарфора Статуэтки, Статуэтки Тарелки Миски, Подносы Стаканы, Кружки Кувшины Вазы Наборы подсвечников, Наборы столовой посуды Прочие изделия из стекла Аптекарская посуда Фигурки, Пресс-папье Фляги, Бутылки, Банки Чашки, Миски для фруктов Очки, Кружки Кувшины Наборы Вазоны, Подсвечники Наборы столовой посуды Другие изделия из дерева Антикварная мебель Шкатулки, Сундуки Статуэтки, Художественные панно Посуда, корзины, бочки Другие изделия из кожи Керамика Окаменелости, минералы, камни Другие украшения, Часы Ювелирные броши, Иглы Браслеты Ожерелья, Комплекты цепочек Медальоны, Подвески Серьги Кольца Запонки Древние украшения Драгоценные камни Шкатулки Прочее Карманные часы Настольные часы Wris t часы Настенные часы Запчасти, аксессуары Другое искусство, Музыкальные картины Черно-белые рисунки Рисунки Карикатуры Репродукции скульптур, Плакаты Гобелен Резьба по дереву Иконки Музыкальные инструменты Музыкальные фильмы Другие книги Художественная литература Детские книги Публицистика, биографии Публицистика Биографическая литература Повествовательная документальная литература Путевые заметки Другая культура, искусство Мистицизм, The Восток, Религия Астрология Мистицизм Восточные учения, Йога Религиозные книги Другое Природа, Наука, Технологии Наука Техника, Технологии Компьютеры и Интернет Популярная наука Сельское хозяйство Другая еда, Травы, Кулинария Кулинарные книги Здоровое питание Травы, Альтернативная медицина Бизнес, Экономика, Юриспруденция Бизнес и экономика Юридические книги Другие справочники, Словари Карты, Атласы Карты Атласы Путеводители Учебники Журналы, Газеты Книги до 1945 Канцелярские товары Другая электроника, Бытовая техника Компьютеры Планшеты Ноутбуки Настольные компьютеры Сетевые устройства Воспоминания Периферия, Аксессуары Запчасти, Компоненты Другие телефоны, GSM-телефоны GSM Аккумуляторы, Зарядные устройства Чехлы, Защитные аксессуары Аксессуары, Запчасти Стационарные телефоны Другая фототехника, Оптика Бинокли Лупы, микроскопы Объективы Цифровые фотоаппараты Прочее Аудио, видео, ТВ DVD, Видео MP3 / MP4 плееры Аудио и Hi-Fi системы Видеокамеры Телевизоры Колонки, наушники Усилители, Эквалайзеры Прочее Мелкая бытовая техника Крупная бытовая техника Игровые приставки Весы Фонари, прожекторы Аккумуляторы, Электропитание расходные материалы Запчасти, кабели Электронный лом Прочие товары для дома, садового инвентаря и обустройства дома Elect rical инструменты Ручные инструменты Прочие домашние животные Мебель Освещение Столовая посуда, Наборы Комфортные одеяла, Подушки Коврики, Коврики Скатерти, Салфетки Украшение Другое Гигиена Цветы и сад Прочие авто-мото-веломобили Легковые автомобили Шины, диски Фары, фары Запчасти Аксессуары Другие велосипеды Запчасти для велосипедов Другие мотоциклы Мотоциклы , Мотопеды Детали оборудования Другой спорт, Развлечения Охота, Рыбалка Аксессуары для охоты Ножи Аксессуары для рыбалки Прочее Туристическое снаряжение Развлекательные игры Боевые виды спорта Водные виды спорта Зимние виды спорта Теннис Фитнес, Бодибилдинг Другая мода, Аксессуары для одежды Ремни Модные сумки Кошельки, Кошельки Дорожные и спортивные сумки Солнцезащитные очки Головные уборы, Шарфы Другая одежда Нижнее белье, Купальники-Дамы Нижнее белье, Мужские купальники Блузки Короткие штаны, Шорты Ночные рубашки, Брюки-накидки, Джинсовые юбки Свитера, Кардиганы Рубашки Платья Костюмы, пиджаки Спортивная одежда Футболки, Майки Куртки, Пальто Другая обувь Ботинки, Ботинки Ботинки Сандалии, Тапочки Спортивная обувь Прочие Прочие товары для детей Игрушки Детская одежда Детская обувь Детские аксессуары Коляски Детские кроватки, Мебель Прочие сувениры, Подарки Ключницы Сувенирные лезвия Магнитные сувениры Сувениры из дерева Металлические сувениры Стекло, Керамические флажки, Знаки Другое Другие категории Косметика, Здоровье Косметика Парфюмерия Товары для здоровья и красоты Другое Торговое оборудование Охрана и безопасность Системы безопасности Товары для самозащиты Другое Более 18 Эротическая литература Секс-аксессуары Другое Все остальное Аукцион тест Площадь ВсеБлагоевградБургасДобричГабровоХасковоКарджалиКюстендилЛовечМонтанаПазарджикПерникПлевенПловдивРазградРусеШуменСилистраСливенСмолянСофияСофия рег.Стара ЗагораТарговищеВарнаВелико ТырновоВидинВрацаЯмбол Доступны для Болгария Румыния ГрецияВсе Конец СегодняЗавтра до 3 дней до 5 дней Текущая цена 10.00 лв. 5,13 € -0% стартовая цена: 10.00 BGN Число 4771930 Начинать 27.10.2021 12: 25: 0327 Октябрь 2021 12:25:03 Конец 03.11.2021 11: 25: 033 Ноябрь 2021 11:25:03 Место нахождения Болгария Этот аукцион был просмотрен 575 раз Вы должны быть авторизованы, чтобы задать вопрос.

Не работает спидометр на ВАЗ 2110: что делать?

Спидометр — один из самых незаменимых приборов, от правильной работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров. В случае, если перестал работать спидометр, любой автомобилист сразу почувствует его недостаток. И это не только неприятно для вас, но и опасно для других участников движения.Например, неисправность спидометра может стать причиной неправильного выбора скорости въезда в поворот и, как следствие, дорожно-транспортного происшествия. Кроме того, вы можете получить существенный штраф от сотрудника ГАИ за превышение скорости. В любом случае, если не работает спидометр (на ВАЗ 2110 в том числе), его нужно немедленно отремонтировать. И сегодня мы поговорим о причинах поломки этого устройства и способах их решения на примере десятой «Жигулей».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства этот компонент может выйти из строя по нескольким причинам.Наиболее вероятное из них — окисление контактов. Это, пожалуй, самая банальная и простая причина, устранить которую можно буквально за 5-10 минут. Для этого просто снимите и очистите контакты, а затем верните их на место.

Кроме того, причиной неисправности спидометра может стать сам провод, а точнее его деформация. При осмотре визуально может оказаться целым (изолирующая обмотка без трещин и надрывов), а вот внутренняя часть (жилки) может быть порвана.В этом случае необходимо произвести «разводку» провода. Это делается с помощью специального тестера.

Если не работает спидометр на ВАЗ 2110 (или другой модели автомобиля десятого семейства), возможно, у вас сломаны пазы, поворачивая трос этого элемента. Также может быть, что с ним ломается вся панель приборов, но это происходит исключительно на электронных щитках.

Также неисправность спидометра может быть спровоцирована поломкой самого датчика скорости.В этом случае вам следует приобрести новую деталь и установить ее вместо старой (более подробное описание и описание см. В описании ниже). Итак, если спидометр работает, то вывод очевиден — проблема была скрыта в датчике. Если вы обнаружите, что на ВАЗ 2110 не работает спидометр после ремонта коробки передач, посмотрите, не забыли ли вы подключить сцепление.

Принцип работы датчика

Алгоритм работы этого устройства следующий.Когда колеса машины вращаются, контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости шин. Принцип работы этой детали основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как сделать замену самому? Заменить эту запчасть очень просто. Другое дело, добраться до датчика спидометра. Здесь и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим для того, чтобы заменить датчик скорости на отечественных автомобилях ВАЗ десятого семейства.

Итак, если есть новая запчасть, приступайте к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять отрицательную клемму с аккумуляторной батареи. Будьте осторожны: иногда может возникать искра, поэтому во избежание неприятных ощущений работаем в резиновых рукавицах. Далее найдите датчик спидометра на коробке передач. На «десятке» он расположен между приводом спидометра и концом гибкого вала. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо снять пружинные фиксаторы.После этого откручиваем устройство от привода с помощью ключа на 22. Теперь у нас есть задача с установкой новой детали. Здесь главное попасть в центр привода с новой штангой датчика. Ведь можно смело все подключать, крутить и приступать к работе.

Обратите внимание на тягу

Отметим также, что в случае поломки штока необходимо разобрать привод. Делается это ключом на 10 мм. Если диск застрял, вы можете попробовать бросить большой ключ и аккуратно перемещать его вправо и влево.Затем смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. Вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым. Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Вывод

Итак, мы выяснили, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110 путем установки новых элементов вместе со штангой.
Помните, что неработающий спидометр — это для водителя большая опасность, которая может привести к самым непредсказуемым последствиям.Зная все правила его ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше подобных неприятностей!

.
