Зачем нужен тахометр в современной машине

Автоиндустрия сделала все возможное, чтобы новый автомобиль шел в ногу с современными технологиями и помогал водителю отслеживать состояние транспортного средства. Поэтому автовладельцу не обязательно штудировать учебники по автомеханике, чтобы запомнить устройство своего автомобиля. Однако далеко не каждый водитель сможет ответить на вопрос, зачем ему нужен тахометр на панели приборов. Мастера автосервиса Прагматика попробуют объяснять это простым языком.

Даже если автовладелец заучит фразу из википедии, что тахометр – это прибор, предназначенный для измерения  частоты вращения коленчатого вала автомобиля за одну минуту, далеко не все смогут объяснить, зачем водителю следить за этим показателем.

Продвинутые автовладельцы, как правило, с МКПП могут раскрутить мотор до высоких оборотов для улучшения динамики. Однако ни для кого не секрет, что езда в таком режиме существенно сокращает срок жизни двигателя. Так же, как и движение на пониженных оборотах.

Именно для функции контроля оптимального количества оборотов и создан тахометр. Это позволит не только увеличить ресурс двигателя, но и прилично сэкономить драгоценное топливо.

У каждого автомобиля свой оптимальный диапазон для стрелки тахометра. Как правило, это 2000-3000 оборотов в минуту.

В авто с механической коробкой передач  и ручным режимом АКПП обороты на тахометре контролируются переключением передач. В «автомате  это делают при помощи педали газа.

Знаете ли вы, что по тахометру можно диагностировать неисправность двигателя? Если на холостом ходу показатель оборотов неустойчив и стрелка «носится» по циферблату, то это явный признак, что пора в автосервис.

Конечно, вряд ли каждый водитель захочет тратить время на ручную настройку оборотов коленвала, особенно с автоматической коробкой передач. Поэтому в большей степени тахометр используется мастерами автосервиса при диагностике двигателя.

Поделиться в соцсетях:

Автомобильный тахометр — что это такое и для чего нужен

Во многих автомобилях есть тахометр двигателя, но многие автолюбители не знают, зачем он необходим. Расскажем что это такое и для чего нужен. Какие бывают тахометры авто и как считывают показания.

Что это такое

Автомобильный тахометр — прибор, который устанавливают на машинах с целью измерения частоты вращения коленчатого вала двигателя (об/мин). Он показывает частоту вращения мотора и необходим, чтобы водитель не превышал максимально допустимые обороты мотора. Основная функция – облегчение выбора правильной передачи. Когда стрелка приближается к красной зоне, советуется переключаться на повышенную передачу. Для примера, зеленой зоной для легкового автомобиля с бензиновым двигателем являются обороты в пределах от 2000 до 5000 об/мин. В этом диапазоне желательно переключение на высшую передачу в машинах с механической коробкой передач.

Показания тахометра свыше 5000 об/мин относят к красной зоне, доводить стрелку до таких оборотов не стоит, если у вас не гоночный автомобиль. Переключение в данном диапазоне увеличивает расход топлива.

Дизельные двигатели менее оборотистые, для них зеленой зоной для правильного переключения передач является диапазон с 1500 до 4000 об/мин. Для тяжелых грузовиков эта зона еще меньше — от 1500 до 2500 об/мин. Желательно переключаться в этих пределах и не крутить стрелку тахометра до красной зоны, чтобы добиться оптимального расхода топлива и продлить ресурс двигателя.


Тахометр используется для регулировочных работ на холостом ходу. Например, при запуске мотора обороты должны быть в пределах 800-900 об/мин. При холодном пуске они выше — до 1500 об/мин. По мере прогрева двигателя они должны упасть до номинальных. Если это не происходит, или когда в тёплое время машина стоит и не двигается и обороты превышают значение 1000, значит есть проблема. Например, не работает регулятор холостого хода и это приведёт к повышенному расходу топлива.

Также, показания тахометра при холостом ходу должны быть постоянными, а не колебаться от 500 до 1500 об/мин.

Как работает

Принцип работы тахометра авто состоит в регистрации числа импульсов, которые поступают от датчиков. Измеренные показатели трансформируются в определенные величины. Такой величиной могут быть часы, минуты, секунды, метры. Есть возможность обнуления собранных значений. Точность прибора условна, около 500 об/мин, лучшие электронные устройства измеряют с точностью до 100 об/мин. Автомобильный тахометр бывает двух видов – цифровой и аналоговый со стрелкой. Цифровой прибор напоминает электронного табло, на котором показывается необходимая информация. Он полезен при операциях с электронными блоками зажигания или для настройки мотора.

Аналоговый — показывает число оборотов двигателя посредством перемещающейся по циферблату стрелки. Именно ими оборудованы большинство серийных авто. Его работа осуществляется по электронному принципу. Сигнал от вала передается по проводам на микросхему, которая в свою очередь задает движение стрелки по градуированной шкале.

Тахометры различают по методу установки — бывает штатный и выносной. Выносной применяется в автоспорте. Нужен для точной коррекции оборотов, когда скорости переключаются при определенных показаниях. Для этого они оборудованы сигнализатором, который укажет на достижение определенных оборотов. Пилоту даже не надо постоянно считывать информацию с прибора, увидел красный мигающий огонёк — переключай передачу.

Удобнее пользоваться аналоговым тахометром. Глаз человека быстрее воспринимают привычную информацию в виде угла поворота стрелки, чем цифровое значение, а высокая точность во время движения не нужна. А на современных машинах тахометр отсутствует вовсе, осталось только сигнальная лампочка о превышении оборотов мотора.

Автомобильный тахометр – что это и для чего нужен

Автомобильный тахометр

Рядом со спидометром на приборной панели всех современных автомобилей расположен тахометр. Некоторые ошибочно полагают, что данное устройство бесполезно для обычного водителя. На самом деле тахометр играет важную роль для правильной эксплуатации двигателя.

Как работает устройство, какие они бывают, как тахометр связан с эффективной работой мотора и как правильно его установить? Обо всем этом дальше в нашем обзоре.

Что это такое тахометр для авто

Тахометром называется устройство, подсоединяемое к коленчатому валу мотора, для замера частоты его вращения. Он выглядит в виде датчика со стрелкой и шкалой. Чаще всего функциями этого устройства пользуются автомобилисты, любящие быструю езду. На механической коробке передач или АКПП в ручном режиме есть возможность «раскрутить» двигатель до максимальных оборотов, чтобы получить наилучшую динамику при переключении скоростей.

Вот несколько причин, почему тахометр нужен в каждом автомобиле.

  1. Работа ДВС на пониженных оборотах (до 2000 об/мин.) заметно снижает расход топлива, однако при этом появятся сопутствующие проблемы. Например, при переключении на повышенную передачу мотор испытывает большую нагрузку. Топливная смесь в камере сгорания распределяется неравномерно, от чего она сгорает не качественно. Как результат – образование копоти на цилиндрах, свечах зажигания и поршнях. На пониженных оборотах масляный насос создает недостаточное давление для смазки двигателя, от чего происходит масляное голодание, и узлы коленвала быстро изнашиваются.
  2. Постоянная работа двигателя на повышенных оборотах (более 4000) не только ведет к перерасходу топлива, но и заметно снижает его ресурс. В таком режиме ДВС перегревается, масло теряет свои свойства, а детали быстро выходят из строя. Как же определить оптимальный показатель, в пределах которого можно «крутить» мотор?

С этой целью производители устанавливают в автомобили тахометр. Оптимальным для мотора считается показатель в промежутке от 1/3 до 3/4 оборотов, на которых мотор выдает максимальную мощность (этот показатель указывается в технической документации машины).

У каждого автомобиля этот интервал свой, поэтому водитель должен ориентироваться не только на опыт владельцев «боевой классики», а на рекомендации производителя. Для определения этой величины шкала тахометра разделена на несколько зон – зеленая, желтая (иногда это бесцветный промежуток между зеленой и красной) и красная.

Зеленая зона шкалы тахометра указывает на экономный режим работы мотора. В этом случае автомобиль будет обладать слабой динамикой. Когда стрелка перемещается в следующую зону (обычно это показатель выше 3500 об/мин.), двигатель потребляет больше топлива, но при этом развивает максимальную мощность. На этих оборотах необходимо совершать ускорение, например, во время обгона.

Зимой без тахометра тоже не обойтись, особенно во время прогрева двигателя, оснащенного карбюратором. В этом случае водитель регулирует количество оборотов рычагом «подсоса». Разогревать двигатель на высоких оборотах вредно, так как выход на рабочую температуру должен осуществляться плавно (о рабочей температуре мотора читайте в отдельной статье). По звуку мотора крайне сложно определить этот показатель. Для этого нужен тахометр.

Современные автомобили сами регулируют повышение/понижение оборотов в процессе подготовки двигателя к поездке. В таких машинах данное устройство поможет водителю определять момент переключения скорости.

О том, как ориентироваться на показатели тахометра во время езды, смотрите в видео:

Зачем нужен тахометр

Наличие данного прибора никак не влияет на работу автомобиля и его отдельных систем. Скорее, это устройство, которое позволяет водителю контролировать работу мотора. В старых автомобилях обороты двигателя можно было определять по звуку.

Подавляющее большинство современных авто имеют отличную шумоизоляцию, благодаря которой даже звук мотора слабо слышен. Так как постоянная работа двигателя на повышенных оборотах чревата выходом из строя агрегата, этот параметр необходимо контролировать. Одной из ситуаций, в которой окажется полезным прибор – определение времени включения повышенной или пониженной передачи при разгоне авто.

С этой целью в приборной панели устанавливается тахометр, предназначенный для конкретного мотора. Это устройство может указывать оптимальное количество оборотов для данного агрегата, а также так называемую красную границу. В этом секторе нежелательна длительная работа ДВС. Так как у каждого двигателя свои границы максимальных оборотов, то и тахометр должен подбираться под параметры силового агрегата.

Принцип работы устройства

Тахометры работают по следующей схеме.

  • Активированная система зажигания запускает двигатель. Воздушно-топливная смесь в камере сгорания воспламеняется, что приводит в движение шатуны поршневой группы. Они вращают коленчатый вал мотора. В зависимости от модели устройства его датчик устанавливается на нужный узел мотора.
  • Датчик считывает показатель частоты вращения коленвала. Затем он генерирует импульсы и передает их на блок управления устройством. Там этот сигнал либо активирует привод стрелки (перемещает ее по шкале), либо выдает цифровое значение, которое отображается на соответствующем экране приборной панели.

Более точный принцип работы прибора зависит от его модификации. Существует большое разнообразие таких приборов. Отличаются они друг от друга не только внешне, но и способом подключения, а также методом обработки данных.

Конструкция тахометра

Все тахометры условно делятся на три категории.

1. Механические. Такая модификация используется в старых авто и мотоциклах. Основной частью в этом случае является тросик. С одной стороны он подсоединяется к распределительному валу (или к коленвалу). Другой конец фиксируется в приемном механизме, расположенном за шкалой устройства.

В процессе вращения вала центральная жила проворачивается внутри кожуха. Крутящий момент передается на шестерни, к которым подсоединена стрелка, что приводит ее в движение. Чаще всего такие устройства устанавливались на низкооборотистые моторы, поэтому шкала в них разделена на отрезки со значением в 250 об/мин. каждый.

2. Аналоговые. Ими оснащены машины, возраст которых превышает 20 лет. Усовершенствованные варианты устанавливаются на современные бюджетные автомобили. Визуально такая модификация очень похожа на предыдущую. В ней также имеется круглая шкала с перемещающейся по ней стрелкой.

Основное отличие аналогового от механического тахометра – в механизме передачи показателя оборотов. Такие устройства состоят из четырех узлов.

  • Датчик. Он подсоединяется к коленвалу или к распредвалу для считывания оборотов.
  • Магнитная катушка. Она установлена в корпусе тахометра. От датчика поступает сигнал, который преобразуется в магнитное поле. По такому принципу работают практически все аналоговые датчики.
  • Стрелки. Она оснащена небольшим магнитом, который реагирует на силу поля, возникающего в катушке. В результате стрелка отклоняется на соответствующий уровень.
  • Шкалы. Деления на ней такие же, как в случае механического аналога (в некоторых случаях оно составляет 200 или 100 об/мин.).

Такие модели устройств могут быть штатными и выносными. В первом случае они монтируются в приборную панель рядом со спидометром. Вторую модификацию можно устанавливать в любом подходящем месте на торпедо. В основном эту категорию приборов используют, если с завода машина не оснащена таким устройством.

3. Электронные. Такой тип устройств считается самым точным. Они состоят из большего, по сравнению с предыдущими вариантами, количества элементов.

  • Датчик, считывающий показатели вращения вала, на котором он установлен. В нем образуются импульсы, передающиеся на следующий узел.
  • Процессор обрабатывает данные и передает сигнал на оптрон.
  • Оптрон преобразует электрические импульсы в световые сигналы.
  • Дисплей. На нем отображается показатель, понятный водителю. Данные могут отображаться либо в виде цифр, либо в форме виртуальной градуированной шкалы со стрелкой.

Нередко в современных автомобилях цифровой тахометр подключается к электронному блоку управления автомобиля. Чтобы при выключенном зажигании устройство не расходовало заряд аккумулятора, оно автоматически отключается.

Типы и виды тахометров

Всего существует три вида тахометров:

  • Механического типа;
  • Аналогового типа;
  • Цифрового типа.

Однако независимо от типа тахометры могут быть штатными и выносными по методу монтажа. Элемент, фиксирующий частоту вращения коленвала, в основном устанавливается в его непосредственной близости, а именно – возле маховика. Нередко контакт подсоединяется к катушке зажигания или к контакту датчика коленвала.

Механические

Самая первая модификация тахометров была именно механической. В его устройство входит трос привода. Один конец с бегунком подсоединяется к распределительному или коленчатому валу, а другой – к редуктору тахометра.

Крутящий момент передается на редуктор, который приводит в движение магнитный механизм. Тот в свою очередь отклоняет на нужную величину стрелку тахометра. Данный тип устройств имеют большую погрешность (до 500 об/мин). Это обусловлено тем, что тросик при передаче усилия скручивается, что искажает реальные значения.

Аналоговые

Более усовершенствованная модель – аналоговый тахометр. Внешне он очень похож на предыдущую модификацию, однако отличается принципом передачи значения крутящего момента на привод стрелки.

Электронная часть устройства подключается к датчику положения коленвала. Внутри тахометра имеется магнитная катушка, которая отклоняет стрелку на нужную величину. Такие тахометры тоже имеют большую погрешность (до 500 оборотов в минуту).

Цифровые

Самой последней модификацией тахометров является цифровая. Обороты могут отображаться в виде светящихся цифр. В более продвинутых моделях на экране отображается виртуальный циферблат со стрелкой.

Такое устройство также подключается к датчику коленвала. Только вместо магнитной катушки в блоке тахометра установлен микропроцессор, который распознает сигналы, поступающие от датчика, и выдает соответствующее значение. Погрешность у таких приборов самая маленькая — около 100 оборотов в минуту.

Штатные

Это тахометры, которые устанавливаются в автомобиле с завода. Производитель подбирает модификацию, которая максимально точно будет показывать значения оборотов и указывать на максимально допустимые для данного мотора параметры.

Ремонтировать и менять такие тахометры сложнее всего, потому что они установлены в приборной панели. Чтобы отключить и поставить новый прибор, необходимо демонтировать всю приборную панель, а иногда и даже торпедо (в зависимости от модели авто).

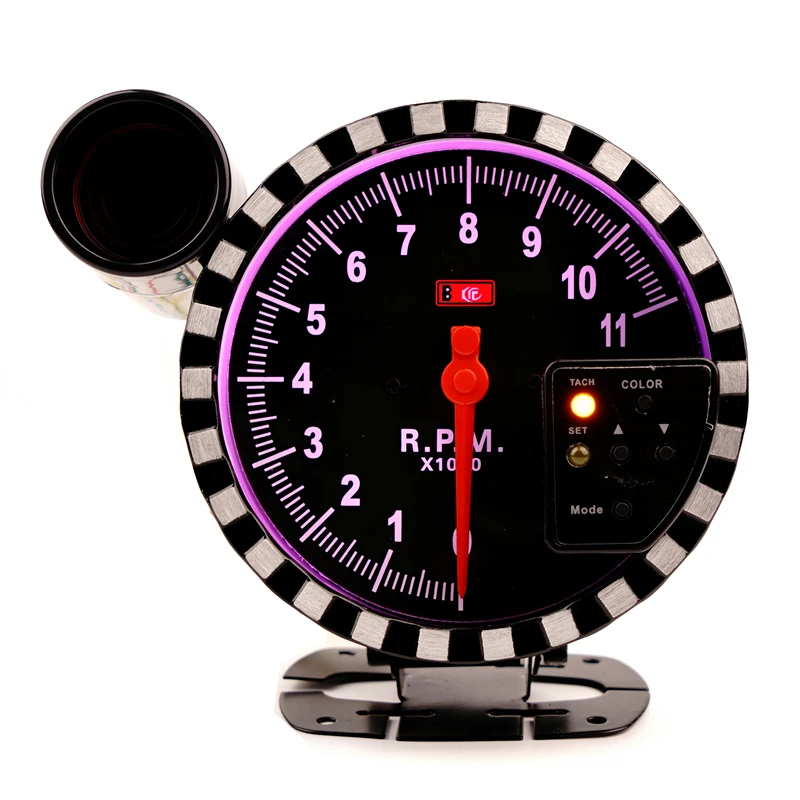

Выносные

Гораздо проще с выносными тахометрами. Они устанавливаются в любом месте на консоли автомобиля, где только пожелает водитель. Подобные приборы используются в таких машинах, в которых с завода не предусмотрено наличие тахометра.

Чаще всего такие устройства цифровые или минимум аналоговые, так как их локация не зависит от длины кабеля. В основном такие тахометры устанавливаются в непосредственной близости с приборной панелью. Это позволяет водителю контролировать обороты мотора, не отвлекаясь от дороги.

Как связан тахометр с датчиками авто

При покупке нового тахометра автомобилист может заметить, что в комплекте нет отдельного датчика. На самом деле устройство не оснащается индивидуальным сенсором, который устанавливается на вал двигателя. В нем просто нет необходимости. Достаточно подсоединить провода к одному из следующих датчиков.

  • Датчик коленвала. Он фиксирует положение кривошипов в 1-м цилиндре двигателя и подает электрический импульс. Этот сигнал идет на магнитную катушку или на процессор (в зависимости от типа устройства). Там импульс преобразуется в соответствующую величину и затем отображается на шкале или циферблате.
  • Датчик холостого хода (правильно клапан ХХ). В инжекторных двигателях он отвечает за подачу воздуха во впускной коллектор, обходя заслонку дросселя. В карбюраторных моторах этот регулятор управляет подачей топлива в канал холостого хода (при торможении двигателем он перекрывает поступление бензина, что приводит к экономии топлива). По количеству топлива, которое регулирует клапан, определяются и обороты мотора.
  • ЭБУ. Современные тахометры подсоединяются к электронному блоку управления, в который поступают сигналы от всех датчиков, подсоединенных к двигателю. Чем больше данных поступает, тем точнее будут замеры. В этом случае показатель будет передаваться с минимальной погрешностью.

Основные неисправности тахометров

О неисправности тахометра можно судить по следующим признакам:

  • На холостых оборотах двс стрелка постоянно меняет свое положение, но по ощущениям двигатель работает ровно.
  • Показатель не меняется, даже при резком нажатии на педаль акселератора.

В первом случае необходимо убедиться, что неисправность действительно в тахометре, а не в системе зажигания или подачи топлива в мотор. Для этого необходимо поднять капот и прислушаться к работе двигателя. Если он функционирует ровно, а стрелка меняет свое положение, то необходимо обратить внимание на сам прибор.

Основная причина неисправности аналоговых и цифровых моделей – разрыв контакта в электрической цепи. В первую очередь необходимо проверить качество соединений проводов. Если они выполнены при помощи «скрутки», то лучше зафиксировать узлы при помощи специальных клеммных зажимов с болтами и гайками. Все контакты должны быть зачищены.

Второе, что нужно проверить – целостность проводов (особенно если они не зафиксированы и находятся рядом с подвижными элементами). Процедура выполняется при помощи тестера.

Если стандартная диагностика не выявила неисправности, то необходимо обратиться к автоэлектрикам. Они проверят работоспособность других узлов, участвующих в замере оборотов мотора.

Если автомобиль оснащен механическим тахометром, то в нем может быть только одна поломка – выход из строя привода или самого троса. Проблема решается заменой детали.

Как выбрать тахометр

Каждая модификация тахометров имеет свои достоинства и недостатки.

  • Механические модели имеют большую погрешность в вычислениях (она составляет до 500 об/мин.), поэтому их практически не используют. Еще один недостаток – естественный износ шестеренок и троса. Замена таких элементов – всегда трудоемкий процесс. Так как трос сделан из витой проволоки, из-за разницы в скручивании показатель оборотов всегда будет отличаться от реального.
  • Погрешность аналоговых моделей тоже находится в пределах 500 оборотов. Только по сравнению с предыдущим вариантом данное устройство работает более стабильно, и данные будут намного ближе к реальному показателю. Для работы прибора достаточно правильно подсоединить провода к электрической схеме. Такое устройство устанавливается на предназначенное для него место в приборной панели или в качестве отдельного датчика (например, на стойку лобового стекла, чтобы боковым зрением замечать изменение параметров).
  • Самыми точными устройствами являются электронные модификации, так как они работают исключительно на электрических сигналах. Единственный недостаток такой модификации – в отображаемой информации на дисплее. Человеческий мозг всегда работает с образами. Когда водитель видит цифру, мозг должен обработать эту информацию и определить, соответствует ли она необходимому параметру, если нет, то насколько. Положение стрелки на градуированной шкале облегчает процесс, поэтому водителю легче воспринять стрелочный датчик и быстро среагировать на его изменение. Для этого большинство современных автомобилей оснащаются не цифровыми тахометрами, а модификациями с виртуальной шкалой со стрелкой.

Если в машине используется штатный тахометр, то в случае поломки необходимо покупать такой же. Очень редко устройство с одного автомобиля подходит к другому. Даже если прибор помещается в соответствующий посадочный разъем, он будет настроен на считывание показателя другого мотора, а в заводской комплектации эти опции могут отличаться. В случае установки прибора от другого автомобиля, его нужно будет подстраивать под показатели данного ДВС.

Намного проще с выносными моделями. Чаще всего их используют в тех авто, которые не оснащены подобными устройствами. Например, это старые автомобили, некоторые современные бюджетные или малолитражные модели. В комплекте с такими устройствами будет идти крепление для установки на торпедо.

Способы установки тахометра

Прежде чем разобраться в схеме подключения измерителя, необходимо помнить: установка на бензиновый двигатель отличается от монтажа на дизельный силовой агрегат. Помимо этого, тахометр для генератора и для катушки зажигания считают импульсы по-разному, поэтому при покупке важно уточнять, подойдет ли модель для данного типа моторов.

  • Бензиновый. В некоторых случаях с тахометром идет схема подключения к электрической системе. Если руководство отсутствует, то можно воспользоваться схемой, показанной на фото.

Это не единственный способ подключения. В случае контактного и бесконтактного зажигания схемы будут отличаться. В следующем видео на примере УАЗ 469 показано, как подключить прибор к бензиновому мотору.

  • Дизельный. В этом случае подключение можно осуществить через генератор. В видео показан один из вариантов установки:

После такого метода подключения тахометр нужно будет откалибровать. Здесь показано, как это сделать:

Итак, тахометр поможет водителю грамотно эксплуатировать мотор своего автомобиля. Показатели оборотов дают возможность определять момент переключения скоростей и контролировать расход топлива в привычном стиле езды.

5 / 5 ( 28 голосов )

ПОХОЖИЕ СТАТЬИ

Автомобильный тахометр: электронный, механический, аналоговый

Поскольку показаниям автомобильного тахометра подавляющее большинство автовладельцев не придает особого значения, попробуем разобраться — что же это за прибор,  каковы его функции и возможности.

И, вообще, так ли он нужен в автомобиле?

Автомобильный тахометр — что это такое

Тахометр — это прибор, считывающий и отображающий показания частоты вращения коленчатого вала двигателя автомобиля.

Для тех, кто совершенно не силен в механике, эта формулировка не скажет абсолютно ничего. Поэтому начнем с относительных азов.

Принцип работы двигателя внутреннего сгорания (ДВС) заключен в передаче усилия, возникающего при сгорании топлива (расширении газов) на коленчатый вал. При включении передачи или переводе селектора АКПП в положение «Drive», вращение коленвала передается на шестерни коробки передач, приводные или карданный валы, которые, в свою очередь, вращают мосты и колеса автомобиля.

Это очень простая и примитивная схема, но, тем не менее, она дает понять сам принцип работы ДВС и трансмиссии.

Чем сильнее нажимается педаль дросселя (газа), тем большее количество топливно-воздушной смеси поступает в камеры сгорания двигателя, повышая частоту его вращения. А чем больше частота вращения двигателя, тем большую скорость может развить автомобиль на выбранной передаче.

Зачем он нужен в автомобиле

В ответ на поставленный вопрос хочется сразу же сказать — грамотное использование тахометра позволяет использовать возможности двигателя на все 100%, но абсолютно без ущерба для последнего.

Видео — пример самостоятельной установки и подключения тахометра:

Если посмотреть на технические характеристики любого автомобиля, можно увидеть, что в описании его параметров существуют такие строки как максимальная мощность и наибольший крутящий момент. Причем оба этих показателя базируются на значениях, зависящих от оборотов двигателя.

Например: «125 л.с. при 3500 об/мин» или «470 Нм при 4000 об/мин». Это означает, что двигатель развивает максимальную заявленную для него мощность именно при такой частоте вращения коленчатого вала (или, соответственно, наибольшее тяговое усилие). А до и после указанных значений мощность или усилие будут меньшими.

Таким образом, поддерживая обороты коленчатого вала двигателя в пределах, указанных в спецификации, вовремя переключая передачи, можно получить, например, наилучший разгон — весь «табун лошадей» будет задействован.

Однако, увлекаясь максимальными ускорениями, не стоит забывать и об экономичности, а также ресурсе двигателя.

Максимальная мощность подразумевает несколько повышенный расход топлива, хотя и ниже, нежели «перекручивая» двигатель. Поэтому, используя при движении обороты несколько ниже максимальных по мощности, можно получить достаточно серьезную экономию, особенно при поездках на дальние расстояния.

Плюсом такой эксплуатации является и увеличение ресурса ДВС, ибо максимальная мощность подразумевает и максимальный износ.

Важно! Частое и чрезмерное снижение оборотов двигателя не только не приводит к экономии топлива, а наоборот — к увеличению расхода. А также значительному уменьшению ресурса самого ДВС.

Итак, что же мы выяснили? Наличие тахометра в автомобиле позволяет как минимум:

  • получить максимальную мощность;
  • получить наилучшее тяговое усилие;
  • экономить топливо;
  • увеличить ресурс двигателя.

Какие бывают тахометры

В основном встречаются аналоговые (в виде циферблата со стрелкой) и электронные (дисплей) тахометры. Более экзотичные — выполненные в виде бегущей шкалы на газоразрядных лампах (часто встречаются на автомобилях американского производства), а также механические — наследие самых первых автомобилей.

Механические

Самые первые тахометры, устанавливаемые на автомобили в начале и середине ХХ века представляли собой устройства, связанные напрямую с коленвалом двигателя.

Принцип работы был достаточно прост: на коленчатом валу имелась шестерня, входившая в зацепление с тросовым приводом, который и передавал крутящий момент на катушку, представлявшую собой электромагнит самого устройства. Чем больше оборотов — тем больше возникающая магнитная индукция — тем больше отклоняется стрелка прибора. Все очень просто. Впрочем, и погрешность измерения была достаточно высокой и могла достигать значения до 500 об/мин.

Аналоговые

Дальнейшее развитие, привело к появлению аналоговых тахометров, использующих схожий принцип работы. Отличие заключается в том, что вместо постоянного привода от коленвала, для считывания количества оборотов используется частота подачи энергии на катушку зажигания.

Как это выглядит в работе.  Для возникновения искры на свече зажигания, на катушку, преобразующую низкое (12В) напряжение в высокое (от 12000 до 24000В) подается кратковременный импульс низкого напряжения. Этот же импульс подается одновременно и в электрическую схему аналогового тахометра и обмотку электромагнита. Чем больше импульсов поступает на обмотку — тем большая сила индукции возникает — на тем больший угол отклоняется стрелка.

Необходимо заметить, что погрешность аналоговых тахометров может находиться в пределах от 100 до 500 об/мин.

Цифровые

Поскольку цифровые электронные тахометры все больше заменяют своих аналоговых собратьев, не говоря уже о механических, на них остановимся более подробно.

Основной принцип работы цифрового тахометра заключается в измерении и подсчете количества импульсов, поступающих на первичную обмотку катушки зажигания, либо измерении интервала времени, соответствующего этим интервалам и переводе полученной информации в цифровые значения, отображаемые на табло.

Видео — цифровой тахометр с множеством настроек и Shift Light:

Помимо того, что цифровой тахометр оперирует всеми вышеперечисленными значениями, для повышения точности измерения прибор также обрабатывает значения, поступающие с датчика холостого хода и, иногда, датчика коленвала. Все данные при этом суммируются, а полученное среднее значение является практически истинным показателем.

Поскольку примерно половина от общего количества автомобилей (особенно малолитражные или небольшого класса) не комплектуются штатным тахометром, производители электроники предлагают установочные комплекты для самостоятельного монтажа электронного тахометра.

Простой набор представляет, собственно, сам дисплей, чаще жидкокристаллический со встроенной платой обработки поступающей информации и комплект проводов для подключения к штатным выводам катушки (первого цилиндра при распределенной системе зажигания), а также питания.

Более сложные могут содержать дополнительные датчики холостого хода, а также выносной оптрон. Впрочем, такие комплекты устанавливают с определенной целью — получения полного контроля над оборотами двигателя. Для повседневного использования достаточно и простого комплекта.

Для ясности, ниже приведена типичная схема подключения электронного тахометра, получающего информации только с катушки зажигания.

Как и описывалось выше, сигнал тахометр получает с контакта К катушки зажигания на которую поступают импульсы низкого напряжения, питание — от клеммы Б катушки зажигания (постоянный +12В при включении зажигания), минус — масса автомобиля.

Еще один вариант схемы подключения тахометра — с использованием информации контроллера («мозгов») автомобиля приведен ниже.

В этом случае, для отображения количества оборотов двигателя используется информация, поступающая от датчика положения коленчатого вала и обработанная контроллером.

Тахометр на дизель — не все так просто, но…

Поскольку принцип работы дизельного двигателя совершенно отличается от принципа работы бензинового, в частности, отсутствием катушек и свечей зажигания, то и принцип подключения тахометра здесь совершенно иной. Хотя, в любом случае, нужно откуда-то взять количество оборотов.

В большинстве случаев для подсчета количества оборотов коленчатого вала в дизеле за основу берут количество оборотов генератора.

Для подключения (в основном электронного) тахометра к дизельному двигателю, необходимо найти клемму, обозначенную «W» на генераторе автомобиля.

Суть в том, что эта клемма позволяет получить импульсные значения переменного тока генератора. А чем выше частота импульсов — тем выше обороты коленвала.

Единственным неудобством является калибровка тахометра. Ведь для того, чтобы тахометр стал показывать необходимые (и точные!) значения, следует сначала выставить первоначальные значения. Как правило, для этого используется диагностический стенд, позволяющий при подключении к бортовому компьютеру сначала снять показания с блока управления, а затем уже откалибровать и сам тахометр.

Вторым по популярности способом является подключение тахометра к выводу блока управления EGR, имеющий выход на подключение тахометра. В этом случае информация для тахометра снимается исходя из показаний работы клапана рециркуляции выхлопных газов.

Диагностика

Помимо того, что установленный в автомобиле тахометр позволяет контролировать рабочие и максимальные обороты коленвала двигателя, его функции этим не ограничиваются.

Хаотичное изменение показаний, не соответствующее истинному положению, позволяет на ранних стадиях диагностировать возникновение неисправностей в авто.

Рассмотрим наиболее типичные случаи.

Стрелка тахометра прыгает на холостых оборотах

Основных причин в этом случае две — некачественная топливная смесь и перебои в искрообразовании.

Важно! Перед вмешательством в топливную систему всегда в первую очередь необходимо убедиться в полной исправности электрической части.

Для автомобилей, оснащенных контактными системами зажигания, в первую очередь необходимо проверить состояние конденсатора. Именно его неисправности влияют на то, что на первичную обмотку катушки зажигания не подается необходимое напряжение.

Для абсолютно всех автомобилей основной проблемой, вызывающей колебания стрелки тахометра является выход из строя или «скорый конец» проводов высокого напряжения, подводящих энергию для создания искры. Это могут быть как механические повреждения, например, вследствие перетирания, или просто усталость материалов, повреждение изоляции и т. д.

При замене важно правильно подобрать соответствующие высоковольтные провода. Для большинства двигателей, рекомендуемое сопротивление провода должно находиться в пределах 2,5 — 25  кОм и пробивным напряжением не менее 30 кВ. Вся информация обычно содержится в мануале к конкретному типу автомобиля или двигателя.

При исправности электрической части обращают внимание на состояние топливно-воздушной смеси.

Наиболее часто к колебаниям стрелки на холостых оборотах приводит неисправность (засорившийся) жиклер холостого хода для карбюраторных автомобилей и неправильный факел у форсунок инжекторного.

И если для устранения неисправностей карбюратора достаточно отвернуть и прочистить жиклер ХХ, то в случае с инжекторным автомобилем поездка на станцию техобслуживания неизбежна, поскольку чистка и регулировка распылителя форсунок доступна только при наличии специального стенда.

Стрелка тахометра дергается во время движения

В случае, если стрелка тахометра «прыгает» во время поездки, когда обороты отличны от холостых, особенно на разгоне, причиной такого поведения может быть недостаток топлива, растянутый или ослабленный ремень ГРМ или цепь привода распредвалов и т. д.

В любом случае, при такой неисправности, желательно не откладывая, произвести диагностику двигателя во избежание более серьезных поломок, поскольку колебание стрелки тахометра на больших оборотах говорит о неравномерности работы цилиндро-поршневой группы.

Лучше заранее рассчитать расстояние между городами, если собираетесь в длительную поездку.

На легковых автомобилях он не требуется, поэтому многие автолюбители не знают для чего нужен тахограф.

Моторное масло (https://voditeliauto.ru/poleznaya-informaciya/gsm/podbor-masla.html) по марке автомобиля.

Видео о критических оборотах — красной зоне тахометра:


принцип работы и какой бывает?

Редкий современный автомобиль обходится без тахометра, хотя ещё лет 15–20 назад этот прибор был опцией для большинства бюджетных машин и коммерческого транспорта. Этот прибор предназначается для измерения скорости вращения коленвала — за счёт этого водитель может лучше контролировать авто, выбирая идеальные моменты для переключения передач. Однако тахометр автомобильный стал стандартным оснащением современного транспорта вовсе не благодаря повышению его комфортабельности, а за счёт внедрения новых экологических стандартов, которые требовали снижения расхода топлива, и как следствие — сокращения выбросов вредных веществ. Несмотря на то что тахометр стал для автомобилистов привычным, большинство людей имеют лишь поверхностное представление о его устройстве. Поэтому будет весьма полезным узнать больше о принципе работы такого измерительного прибора, а также о существующих его разновидностях.

Тахометр позволяет снижать расход топлива

Как работает тахометр?

Вне зависимости от того, какая схема используется в автомобиле, принцип работы тахометра одинаков — в его основу положен датчик, который измеряет частоту вращения коленвала и генерирует соответствующее количество импульсов за единицу времени. А вот в остальном устройство этого прибора зависит от конкретной модели транспортного средства и технических решений, использованных инженерами при его разработке. В частности, различия наблюдаются в принципе построения датчика. Наиболее популярны тахометры, построенные на основе магнитного приспособления, фиксирующего прохождение определённой точки коленвала мимо контрольного устройства. Кроме него, может использоваться и оптрон – электронный датчик, генерирующий луч света и анализирующий его отражение от расположенного вблизи предмета.

Универсальный автомобильный тахометр также имеет шкалу, на которой отображается полученная от датчика информация. Она преобразовывается в метрические показатели — в этом случае, количество оборотов в минуту. Для этого могут использоваться различные механизмы, различающиеся как принципами построения, так и основными характеристиками.

Электроника или механика?

Наиболее распространённым видом автомобильного измерительного прибора является стрелочный автомобильный тахометр, который также часто называют механическим. Его отличительная черта – применение магнитной индукционной катушки, которая отвечает за поворот указателя и его перемещение по циферблату. Механические тахометры считаются очень капризными и требуют очень точной настройки при установке, а также проведении ремонта. Погрешность такого устройства велика — она достигает 400–500 оборотов в минуту на каждые 5000, или 8–10% в относительном выражении. Интересно, что для работы этому прибору всё же требуется электричество, несмотря на то, что он считается механическим. Убедиться в этом достаточно просто — при движении автомобиля нужно отключить зажигание и повернуть ключ в положение, соответствующее полному размыканию бортовой цепи — спидометр продолжит работать, тогда как тахометр полностью отключится.

Цифровой автомобильный тахометр использует жидкокристаллический или диодный дисплей для отображения измеряемого показателя. Внешне он может выглядеть, как простая цифровая панель, подобная дисплею калькулятора, как шкала, либо как полная имитация стрелочного устройства с современной графикой. Цифровые приборы намного чаще используют оптрон, чем магнитный датчик — это связано с лучшим согласованием такого приспособления с аналогово-цифровым преобразователем. Погрешность электронных устройств намного меньше, чем у аналоговых — на 5000 оборотов в минуту приходится отклонение в 100–200, или 2–4%.

Расположение

Как правило, в современных автомобилях тахометры включаются в стандартную комбинацию приборов — в таком случае они именуются штатными. Стрелочное устройство обычно имеет размер, аналогичный спидометру и другим указателям, тогда как электронный тахометр нередко находится в небольшом окне либо вовсе является вмонтированным в другой прибор. Пользоваться штатным приспособлением очень удобно, поскольку водителю не приходится нарушать привычный порядок действий и надолго отвлекаться от дороги.

Если же стандартное устройство отсутствует, неисправно или не соответствует запросам автомобилиста, вместо него могут устанавливаться выносные тахометры. Они монтируются на специальных фиксаторах — ножках, кронштейнах или даже липучках. Как правило, такие приборы продаются в магазинах тюнинговых аксессуаров — они могут использоваться как обычными водителями, так и гонщиками, участвующими в соревнованиях. Последним он помогает постоянно держать в поле зрения информацию о текущем состоянии мотора, чтобы иметь возможность переключать передачи, не теряя динамики автомобиля.

Обязательное устройство или дополнительная опция?

Если вы спросите автомобилистов относительно того, нужен ли тахометр в машине, то услышите самые разные ответы. Однако все сойдутся в одном — хотя прибор этот очень важен, в большинстве случаев без него можно обойтись. Обязательным он будет для новичков, которые ещё не научились выбирать момент переключения передач по звуку мотора, а также для людей, заботящихся об оптимизации расхода топлива и динамики автомобиля. Поэтому, если ваша машина не оборудована тахометром, желательно приобрести соответствующий прибор. Установить его можно самостоятельно, либо обратиться к специалистам сервисного предприятия.

Что такое тахометр, и где его используют

Тахометр – это измерительный прибор. Его применяют тогда, когда нужно определить частоту вращения подвижных деталей в каких-либо механизмах и агрегатах. Результаты его замеров принято вычислять по количеству оборотов в минуту.

Прибор нашел применение в автомобилях, мотоциклах, тракторах, комбайнах, кораблях, самолетах, вертолетах. Далее можно перечислить и другую технику с двигателем внутреннего сгорания. Если такое устройство есть, то предоставляется возможность осуществлять контроль за пределами нагрузки в работе мотора и тем самым продлить срок его эксплуатации.

Есть ли необходимость в тахометре в автомобиле

Устройство можно найти на приборной панели любого автомобиля. Исключения встречаются. Но это очень редкое явление. Прибор применяют водители транспортных средств для того, чтобы контролировать работу двигателя.

Эксплуатация мотора на повышенных оборотах таит в себе опасность. Мотор может быть поврежден. Если следишь за тахометром, то можешь осуществлять регулировку нажатия педали газа так, что коленвал оборачивается в безопасном режиме.

Тахометр в машине позволяет:

— Продлить срок службы двигателя.
— Оптимизировать расход горючего.
— Выбрать правильный режим езды в зависимости от того, какова нагрузка.
— Исключить ударное воздействие на трансмиссию, когда переключаешь передачи.

ВАЖНО! У автомобильных тахометров есть цифровая шкала. На ней последние числа и деления выделены красным цветом. Так на устройстве обозначены критические обороты для конкретного двигателя.

Когда такой рабочий уровень достигнут, коленчатый вал вращается на скорости, предельной для мотора. При этом ускоряется нагрев и усиливается вибрация. А это грозит тем, что будут выведены из строя поршневая группа, клапан, ГРМ и пр. Водитель может посмотреть на тахометр и своевременно предотвратить такую нагрузку, перейти на более высокую передачу и сбросит при этом педаль газа.

У каждого мотора есть определенный предел оборотов. Он разный у разных моторов. После этого предела начинается более интенсивное сжигание горючего. Если будешь контролировать вращение коленвала, используя тахометр, то можешь не допустить тот режим работы, когда машина потребляет больше топлива.

Применение тахометра позволяет подобрать оптимальные обороты мотора, когда начинаешь движение или поднимаешься под гору. От этих данных зависит и удачный момент, необходимый для того, чтобы сделать переключение между передачами.

Показания тахометра особенно важны для водителя, который управляет автомобилем с прицепом.

В технической документации к грузовику есть такая информация: «120 лошадиных сил при 3500 об/мин». Что это означает? Как только будет достигнуто именно такое вращение коленвала, то есть возможность добиться от мотора самого высокого тягового усилия. То есть когда будешь двигаться под гору в режиме не более 3500 об/мин, то можешь безопасно для мотора вытянуть нагрузку.

ВАЖНО! Если в автомобиле нет тахометра, то осуществлять контроль нагрузки на двигатель можно только на слух. В том случае, когда в салоне хорошая звукоизоляция, определить это затруднительно. Водитель может определить усиление по тому, как ревет мотор. И лишь в этот момент делать переход на более высокую передачу.

Главная часть устройства – это датчик. Его устанавливают возле коленчатого вала. Он призван считывать частоту вращения коленвала, чтобы потом, используя электрические импульсы или механические связующие, осуществлять передачу информации на панель.

Точность измерения оборотов зависит от датчика. Он осуществляет фиксацию углового положения коленвала в определенный момент времени. Как правило, датчик стоит рядом с маховиком.

Особенности механического тахометра

Это самой простой прибор. И его уже почти не применяют. Он еще встречает, хотя и очень редко, на старых мотоциклах и автомомбилях.

В основе конструкции используется тросик. Он подключается к распределительному валу или коленвалу. Он должен передавать крутящий момент на приемный механизм устройства, который связан со стрелкой. Если стрелка отклоняется на определенный угол, то можно определить, каковы фактические обороты в данный момент.

Данные приборы использовали на старых моторах , у которых низкие обороты. Вот почему цена их деления, как правило, составляла только 250 оборотов в минуту. Главный недостаток подобных устройств в том, что у них низкая точность. Это связано с особенностью передачи. Ведь используется тросик.

Он представляет собой витую проволоку. Его можно скрутить. Если такое случается, то вычисление передаточного момента шестеренок искажается. Погрешность механических тахометров иногда достигает 500 оборотов в минуту.

ВАЖНО! К сожалению, тросик быстро изнашивается. Чем дольше его применяют, тем выше становится погрешность. Когда он перетирается, то его замена становится большой проблемой.

Особенности аналогового тахометра

Этот прибор более актуальный. Однако на современные автомобили и его уже практически не устанавливают. Устройство можно увидеть разве что на машинах, возраст которых превышает 20 лет.

Чисто внешне аналоговый тахометр напоминает тахометр механический. Ведь у него тоже есть циферблат со стрелкой, и она указывает на то, сколько было сделано оборотов. Подчеркнем, что механизм связи между стрелкой и датчиком на коленвале отличается.

Датчик, который стоит на коленчатом вале, считывает, сколько он сделал оборотов. Так создается электрический сигнал, который передается на катушку по проводам. Поскольку магнитное поле воздействует на катушку, то стрелка отклоняется и указывает на шкалу.

Фактически мы видим здесь повторение устройства каждого аналогового измерительного прибора, который применяют в автомобильном транспорте и авиации.

ВАЖНО! Аналоговые приборы более надежные, чем механические. А ведь и у них погрешность составляет до 500 оборотов в минуту. Зато конструкция у них такова, что тросика нет.

Установить аналоговый тахометр намного проще, так как по сравнению с тросом провода можно проложить под каким угодно углом. И потому можно вывести тахометр в любое место на панели приборов. Даже в том случае, когда двигатель находится в задней части автомобиля.

Особенности цифрового тахометра

Это современный тахометр. Он работает с погрешностью до 100 оборотов в минуту. Датчик прибора подсчитывает, сколько сделано оборотов, и осуществляет их передачу на основную часть девайса. Они имеют вид многочисленных сигналов. На приборной панели машины количество сигналов отображается как обороты.

Основными составными частями цифрового тахометра являются процессор, восьмиразрядный АЦП, датчик, экран, оптрон, электронная плата.

Результаты, полученные после того, как были произведены измерения оборотов двигателя, в цифровом тахометре будут отображены на дисплее. Это просто цифры. Это может быть также стилизованный циферблат со стрелкой. Если зажигание выключено, то тахометр выглядит как темный экран.

Как определить, что тахометр неисправен

Прибор перестал работать? Это можно понять по тому, как начинают скакать показания оборотов мотора на холостом ходу. Еще одним признаком того, что прибор неисправен, является положение стрелки на нулевой отметке. Причем даже тогда, когда жмешь на педаль газа.

Второй симптом однозначно указывает на то, что тахометр неисправен. Что касается скачков показаний оборотов, то они могут быть следствием того, что неправильно работает система зажигания. Возможно также, что сказалось плохое качество горючего.

Как правило, причиной неисправности является плохой контакт электрических цепей устройства. Как устранить поломку? Придется разобрать и прочистить всю контактную группу. Провода тахометра можно проверить, используя тестер.

ВАЖНО! На работе устройства сказываются даже малейшие следы коррозии на контактной группе. И потому их нужно удалять. Если нужно, то можно поджать места, где подключены контакты проводов.

Проверяйте электропроводку. Когда она плохая, то бывают сбои с работой тахометра. И не только. Сбои возможны и на других электрических устройствах. Если вы проверили тахометр, а он все равно работает плохо, то необходимо проверить, как работает контактная группа на трамблере.

Можно устранить неполадки и другим способами. Однако для того, чтобы провести диагностику, понадобится специализированное оборудование, которым обычно владелец четырехколесной собственности не обладает.

ВАЖНО! Нередко проблемы вызывает не сам тахометр, а электропроводка автомобиля в целом. Тогда зовите автоэлектрика. Он поможет.

Разновидности приборов по способу установки

В зависимости от того, каков метод монтажа, есть два типа тахометров.

Штатные техометры – это стандартные приборы. Их установку осуществляют на приборную панель автомобиля, как и иной техники, еще на конвейере, где осуществляется сборка. У них свои персональные размеры. И потому очень редки случаи, когда тахометр с одного автомобиля подходит к другому.

На шкале прибора нанесены отметки с техническими возможностями оборотов конкретного двигателя. Опасные зоны выделены визуально.

Штатные тахометры всегда очень сложно установить. А когда они ломаются, то требуется не только замена, но и диагностика. То есть неизбежно потребуется разобрать всю приборную панель машины. А это отнимает несколько часов времени.

Выносные тахометры являются внешними дополнительными устройствами. Их применяют тогда, когда прибор необходимо установить на транспорт, а конструкция его такова, что с самого начала не предполагается использование датчика оборотов.

ВАЖНО! Преимущественно их приобретают те, у кого есть малолитражный бюджетный автомобиль. У таких нередко штатный тахометр отсутствует. В результате у шофера при вождении автомобиля есть проблемы.

Выносные приборы – устройства бесконтактные. Как правило, они работают с использованием лазерной технологии. Установить их – не проблема. Конструкция их такова, что предполагается возможность закрепить устройство на центральной консоли. Это недалеко от приборной панели.

Автомобильный тахометр — что это такое? Принцип работы

Каждый автовладелец знает, что в его автомобиле стоит тахометр, но многие даже не смотрят на него, и думают, зачем здесь еще одна дополнительная стрелка. Из данной статьи вы узнаете что такое автомобильный тахометр и для чего он нужен, его основное назначение и принцип работы.

Тахометр автомобильный — это прибор, который устанавливают на машинах с целью измерения частоты вращения коленчатого вала двигателя (об/мин). Он показывает, чтобы частота вращения двигателя не превышала максимально допустимую и мотор работал в оптимальном режиме.

Основная функция тахометра – это облегчение выбора правильной передачи, что позволяет продлить ресурс двигателя. Т.е. когда стрелка тахометра приближается к красной зоне, категорически советуется переключаться на повышенную передачу. Используется для регулировочных работ, как на холостом ходу, так и для оперативного контроля частоты вращения вала двигателя во время движения.

Принцип работы тахометра состоит в регистрации числа импульсов, которые поступают от датчиков, порядка их поступления, а также пауз между данными импульсами. При этом подсчет импульсов может осуществляться различными способами: в прямом, в обратном и в обоих направлениях.

Измеренные показатели, как правило, трансформируются в определенные величины. Такой величиной могут быть часы, минуты, секунды, метры и так далее. Устройство тахометров предусматривает возможность обнуления собранных значений. Точность данных показаний очень условна, около 500 об/мин, самые лучшие электронные тахометры измеряют с точностью до 100 об/мин.

Автомобильный тахометр может быть двух видов – цифровой и аналоговый.

Схема цифрового автомобильного тахометра включает в себя следующие элементы:

·         Центральный процессор;

·         АЦП 8 разрядов;

·         Датчик температуры жидкости;

·         ЖКИ панель;

·         Оптрон для диагностики клапана холостого хода;

·         Микросхема сброса процессора.

Такой тахометр выполнен в виде электронного табло, на котором показывается необходимая информация, то есть, произведенные подсчеты оборотов вала и двигателя. Цифровой тахометр очень полезен при регулировочных операциях с электронными блоками зажигания двигателя автомобиля, при точной установке порогов экономайзера (служит для обогащения горючей смеси при полной нагрузке двигателя или при плавном разгоне) и др.

Второй вид тахометра – аналоговый – более популярен и удобен для многих автолюбителей. Аналоговый тахометр показывает число оборотов двигателя посредством перемещающейся по циферблату стрелки.

Сейчас наиболее распространены аналоговые тахометры, включающие в свою конструкцию следующие элементы:

·         микросхема;

·         магнитная катушка;

·         провода считывания информации с коленчатого вала;

·         градуированная шкала;

·         стрелка.


Работа такого тахометра осуществляется по электронному принципу. Сигнал от вала передается по проводам на микросхему, которая в свою очередь задает движение стрелки по градуированной шкале.

В машине имеет смысл иметь цифровой тахометр для регулировки холостого хода, проверки работы блока управления ЭПХХ (экономайзер принудительного холостого хода) и проверки штатного тахометра (связано с более высокой точностью цифрового тахометра). При движении же удобнее пользоваться штатным тахометром — глаз и мозг человека лучше и быстрее воспринимают аналоговую информацию в виде угла поворота стрелки, чем ее цифровое значение, а высокая точность во время движения совсем не нужна.

Различие тахометров по методу установки

Помимо того, что существуют цифровые и аналоговые тахометры, данные устройства различаются также по методу установки. Бывает штатный и выносной автомобильный тахометр.

Штатный тахометр устанавливается непосредственно в приборной панели автомобиля. «Он» более привычен и используется в большинстве автомобилей. Выносной тахометр предусмотрен для установки его на торпедной панели. Выносные тахометры применяются в основном для придания автомобилю более стилизованного внешнего вида. Кроме того, именно такой вид тахометра удобен некоторым автовладельцам. Конструкция выносного тахометра предполагает наличие «ножки» для закрепления его на торпедной панели.

Ремонт тахометра

Ремонт тахометра часто требуется в тех случаях, когда стрелка устройства начинает показывать неверные результаты или «прыгать» по шкале. В таком случае, как правило, требуется тщательный осмотр микросхемы и при необходимости ее перепайка. В таком случае нужно точно определить место неисправности. Не имея необходимых навыков, лучше всего обратиться в сервисную мастерскую, где ремонт тахометра выполнят профессионально и качественно.

Что такое тахометр и для чего он нужен?

Многие современные автомобили имеют цифровые спидометры, даже если у них есть аналоговые тахометры. Напоминаем, что тахометр показывает, на какой передаче находится ваш автомобиль. В каждом автомобиле, с механической или автоматической коробкой передач, есть тахометр. Даже в некоторых гибридных или электромобилях есть тахометры. Однако напрашивается вопрос: зачем автомобилю с автоматической коробкой передач тахометр?

В свое время тахометр был абсолютно необходим для автомобилей с механической коробкой передач.Когда водитель видел, как скорость увеличивается, циферблат тахометра приближается к каждому числу, соответствующему следующей передаче, необходимой для достижения определенной скорости. Затем водитель будет рассчитывать время использования педали сцепления и переключения вверх или вниз по мере необходимости, чтобы продолжать движение плавно.

Тахометр в основном помогает водителям переключаться во время движения. Тем не менее, автоматическая трансмиссия почти избавляет водителей от необходимости быть полностью осведомленными о передачах и переключении. Автоматическая трансмиссия компьютеризирована и спроектирована так, что все сцепление и переключение передач выполняются самостоятельно, без вмешательства человека.В автомобилях с автоматической коробкой передач тахометр не выполняет те же функции, что и в автомобилях с механической коробкой передач.

Почему у автоматических транспортных средств есть тахометр?

Проще говоря, реальных причин, по которым автомобилю с АКПП нужен тахометр, действительно нет. Водитель может ехать до тех пор, пока его бак не опустеет, и ему никогда не понадобится знать, каковы обороты его двигателя или на какой передаче он ехал.

Некоторые автомобили, оснащенные автоматической коробкой передач, имеют режимы, имитирующие ручное управление передачами.Тем не менее, компьютер в транспортных средствах с автоматической коробкой передач активно предотвращает необоснованное превышение скорости и / или «красной черты» водителей. Компьютер автомобиля отключит подачу топлива, если вы попытаетесь работать вопреки конструкции трансмиссии.

Настоящая причина, по которой все автомобили имеют тахометр, — косметическая. Без тахометра на приборной панели может появиться большая дыра или пустое место. Вы можете возразить, что автопроизводители могли бы разместить там часы, компас или карту, но это более или менее противоречит тому, что без них, в вашей приборной панели будет большая дыра.

Что должно быть на приборной панели помимо тахометра

Все больше и больше автомобилей теперь оснащены полностью настраиваемыми видеодисплеями вместо традиционных циферблатов и счетчиков. Таким образом, вместо датчика у вас есть экран высокой четкости, и компьютер создает изображение всего, что вам нужно, от спидометра до навигационной карты или даже информационно-развлекательного дисплея.

Нет буквально ничего, что могло бы помешать автопроизводителям вносить изменения в приборную панель автомобиля с автоматической коробкой передач.Их ничто не удерживает, кроме правил техники безопасности и их собственных фантазий. Однако преимущество тахометра даже в автомобилях с нулевым уровнем выбросов заключается в том, что они предупреждают водителя о том, что автомобиль действительно работает и движется. Но в эпоху зажигания без ключа еще неизвестно, останется ли это простое удобство как есть.

Основные 4 причины, по которым тахометр важен для работы автомобиля

Современные автомобили, грузовики и внедорожники с каждым годом становятся все более зависимыми от технологий.От систем безопасности, управляемых водителем, до усовершенствованного программного обеспечения для мониторинга и настройки топливной системы, сегодняшний ежедневный водитель очень далек от тех, что были в прошлом. Одно из средств удержания (обычно на автомобилях с ручным переключением) — это тахометр. В прошлые годы водитель использовал «тахометр» для определения наилучшего и наиболее эффективного времени для переключения с более низкой на более высокую передачу. Сегодняшний визуальный тахометр не так важен, как в прошлые годы, но он служит определенной цели.

Понимание фактического назначения тахометра

Вопреки распространенному мнению, тахометр — это больше, чем простой датчик, отображающий частоту вращения двигателя.Тахометр фактически состоит из системы оборудования для мониторинга, которое собирает данные, передает их в ЭБУ (блок управления двигателем) и влияет на работу нескольких независимых систем. Официально тахометр — это устройство, которое измеряет вращение коленчатого вала двигателя, который отвечает за вращение каждого шатуна и поршня в цикле сгорания. Когда коленчатый вал вращается на 360 градусов, он совершает оборот. Суммарная скорость вращения коленчатого вала измеряется в оборотах в минуту или об / мин.

Число оборотов в минуту отображается на индикаторе, обычно расположенном на приборной панели водителя и, в большинстве случаев, с левой стороны. Обычно он показывает серию чисел от нуля до 8 или 9 с несколькими линиями между каждым целым числом на аналоговом или цифровом дисплее. Целое число от 0 до 9 фактически определяется как число, умноженное на 1000. Окончательные числа, отображаемые на тахометре, обычно обозначаются красным цветом. По мере ускорения двигателя стрелка будет указывать на число, равное оборотам двигателя.Когда игла направлена ​​в секцию с красной линией, это считается «красной полосой» или срабатыванием выше рекомендованного.

Зная функцию тахометра, давайте рассмотрим четыре основных причины, по которым он важен для работы автомобиля.

1. Сбор и передача данных для помощи в переключении передач.

Если у вас есть автоматическая коробка передач и тахометр, вы заметите некоторую стабильность при переключении с более низкой передачи на более высокую. Коробка передач запрограммирована на переключение на более высокие передачи при заданных оборотах двигателя.Число оборотов в минуту измеряется тахометром и передает данные в TCM (модуль управления коробкой передач) или ECU. То же число оборотов отображается на манометре. Хотя сам датчик предназначен только для отображения, он позволяет водителю знать, когда следует ожидать переключения.

2. Дайте водителям механической трансмиссии знать, когда нужно переключать передачи

Тахометр также помогает водителю узнать, когда следует переключать каждую передачу при управлении механической коробкой передач. Большинство легковых, грузовых автомобилей и внедорожников с ручным переключением следует переключать с более низкой передачи на более высокую, когда датчик оборотов двигателя показывает на тахометре от 3000 до 4000 оборотов.Водителей обычно учат переключать двигатель в зависимости от звука и условий движения, а не в зависимости от оборотов тахометра, но тахометр выполняет важную функцию, предоставляя визуальный индикатор.

3. Помогает повысить топливную экономичность

Работающий тахометр также может помочь тем, у кого есть механическая коробка передач, сократить расход топлива. Большинство производителей автомобилей отметят в руководстве по эксплуатации автомобиля, на какие обороты следует переключать двигатель для достижения оптимальной эффективности. Для достижения оптимальной эффективности современный двигатель внутреннего сгорания соединяется с трансмиссией определенного типа или передаточным числом трансмиссии и передаточного числа ведущего моста.Комбинация всех трех отдельных систем известна как силовая передача. Переключение передач, рекомендованное производителем, помогает подавать питание на колеса с минимальным сопротивлением. С уменьшением «нагрузки» или «лобового сопротивления» двигателя сжигается меньше топлива, что улучшает экономию топлива.

4. Увеличивает срок службы двигателя

Двигатель внутреннего сгорания состоит из нескольких движущихся частей, все из которых требуют смазки для работы. Когда каждая деталь движется, трение и, в свою очередь, тепло создается при каждом обороте двигателя.Чем быстрее вращается двигатель (или выше частота вращения), тем больше тепла будет выделяться. Когда это происходит, соприкасающиеся металлические части в конечном итоге нагреваются до тех пор, пока не начнут терять смазывающую способность, что может привести к катастрофическому отказу. Когда тахометр и вспомогательные компоненты работают правильно, трансмиссия может переключаться вовремя или водители с механической коробкой передач могут переключаться в соответствии с рекомендациями, что продлевает срок службы двигателя.

Тахометр играет жизненно важную роль в современном двигателе, поскольку он идет гораздо дальше, чем движущаяся стрелка на индикаторе индикатора.Если вы заметили, что датчик тахометра не работает, это может быть признаком незначительной проблемы, такой как сломанный датчик или ослабленный провод, или потенциально серьезной проблемы, например, поврежденного датчика времени. Если вы подозреваете, что тахометр на вашем автомобиле не работает, обратитесь к профессиональному механику и попросите его диагностировать причину неисправности, чтобы можно было завершить правильный ремонт.

Как работает тахометр? | Тахометры

Тахометр — это прибор, который измеряет рабочую скорость двигателя, обычно в оборотах в минуту (RPM).Он обычно используется в автомобилях, лодках, самолетах и ​​других транспортных средствах. Большинство тахометров имеют аналоговый (циферблатный) или цифровой (ЖК-экран или светодиодный экран) дисплей.

Цифровые тахометры становятся все более популярными на рынке благодаря своей надежности. В них меньше движущихся частей, что увеличивает срок службы компонента. Аналоговые варианты, как правило, более склонны к выходу из строя, что еще больше усугубляется наличием движущихся частей, поскольку тахометр обычно находится недалеко от моторного отсека, где вибрации наиболее сильны.

KUS производит аналоговые и цифровые тахометры для транспортных средств и судов. Наш сенсорный / кнопочный манометр KMG — это многофункциональный прибор с функцией тахометра. Мы также производим тахометры NMEA, совместимые с системами NMEA 2000.

Какая польза от тахометра?

Тахометр помогает определить, насколько сильно работает двигатель вашего транспортного средства, независимо от того, является ли это транспортное средство автоматической или механической коробкой передач (дорожное транспортное средство) или судовой трансмиссией (лодка).

Согласно HomeSteady, «машины обычно имеют оптимальную рабочую скорость; если он будет работать слишком быстро, он может получить повреждения. Если он работает слишком медленно, возможно, неисправен аппарат или его источник питания. Например, плохая смазка, механическое трение или слишком большая нагрузка могут замедлять его. Тахометр точно показывает [рабочую] скорость ».

Например, в автомобиле с автоматической коробкой передач тахометр может сказать вам, находятся ли точки переключения трансмиссии в пределах допустимого диапазона или трансмиссия буксует.В автомобиле с механической коробкой передач вы можете использовать тахометр для определения оптимального времени переключения передач (но это не обязательно).

Между тем, в морских приложениях тахометр позволяет определить наилучший рабочий диапазон для вашего двигателя, гарантируя, что вы не превысите максимальные обороты двигателя. Это также может во вторую очередь информировать о решениях, которые владелец судна принимает в отношении характеристик и расхода топлива.

Типы тахометров

Тахометры могут быть механическими (аналоговыми) или электронными (цифровыми).

Согласно Homesteady, «механические тахометры используют электрические и магнитные силы для измерения скорости вращения; хотя они используют принципы электричества, им не нужны батареи. Электронные тахометры используют электронные схемы, такие как цифровые счетчики, для определения числа оборотов в минуту. Они используют электроэнергию, поэтому им требуются батареи или другие источники тока ».

Кроме того, тахометры могут быть контактными и бесконтактными. Контактный тахометр касается вращающейся части, которую вы измеряете, и является более точным.Бесконтактный тахометр использует свет лазера для освещения метки на вращающемся оборудовании; это типично для некоторых портативных моделей.

Как работает тахометр?

Механические и электронные тахометры работают по-разному. Согласно ItStillRuns, «механический тахометр работает так же, как механический спидометр. Гибкий кабель с вращающимся валом соединяет движущуюся часть двигателя или трансмиссии с датчиком. Внутри прибора вращающийся вал управляет положением иглы, указывающей частоту вращения двигателя.В электронном тахометре используется магнитный датчик, расположенный рядом с вращающейся частью двигателя, для генерации электрических импульсов с частотой, пропорциональной частоте вращения двигателя. Схема в измерителе преобразует частоту импульсов для отображения оборотов двигателя с помощью цифрового считывания ».

Нужен ли тахометр?

Большинство автомобилей с механической или автоматической коробкой передач имеют тахометр. Из всех датчиков на лодке тахометр не является обязательным, но он является одним из наиболее важных из-за его способности предотвращать ненужный износ и обнаруживать проблемы с частотой вращения двигателя до того, как ситуация ухудшится.В целом тахометр — очень полезный инструмент, который может помочь вам поддерживать оптимальные обороты двигателя.

Тахометры KUS: надежный вариант для вашего автомобиля

История тахометра

Считается, что первый тахометр был разработан немецким инженером Дитрихом Ульхорном в 1817 году. Ульхорну нужен был датчик для измерения скорости машин. Он и не подозревал, что через 200 лет это простое устройство станет стандартной функцией транспортных средств на всех континентах Земли.

Тахометр — это прибор, измеряющий скорость вращения вала или диска. Он также известен под несколькими другими терминами, включая тахометр и датчик оборотов. Манометр обычно отображает число оборотов в минуту (PRM) на калиброванном аналоговом циферблате. На транспортном средстве, таком как Car или Motorcycle , тахометр измеряет скорость вращения коленчатого вала двигателя. С помощью тахометра водитель может оценить «обороты двигателя» и соответственно изменить передаточное число.Каждый тахометр показывает максимальные обороты для данного двигателя. Превышение этого предела может привести либо к повреждению двигателя, либо к полному отказу.

Тахометр впервые был использован для измерения скорости транспортного средства (локомотива) в 1840 году. Несмотря на то, что первый автомобиль с бензиновым или бензиновым двигателем был разработан в 1886 году (Карлом Бенцем), неясно, когда в первом автомобиле был установлен тахометр.

Типы тахометров

Типы обычно используемых тахометров указаны ниже:

  • Аналоговые тахометры — Состоят из интерфейса со стрелкой и циферблатом.У них нет места для хранения показаний, и они не могут вычислять такие детали, как среднее значение и отклонение. Здесь скорость преобразуется в напряжение с помощью внешнего преобразователя частоты в напряжение. Это напряжение затем отображается аналоговым вольтметром.
  • Цифровые тахометры — содержат ЖК-дисплей или светодиодный индикатор и память для хранения. Они могут выполнять статистические операции и очень подходят для точного измерения и мониторинга любых временных величин.Цифровые тахометры более распространены в наши дни, и они предоставляют числовые показания вместо использования циферблатов и игл.
  • Контактные и бесконтактные тахометры — Контактный тип контактирует с вращающимся валом. Бесконтактный тип идеально подходит для мобильных приложений, использующих лазер или оптический диск. В контактном типе используется оптический энкодер или магнитный датчик. Оба эти типа являются методами сбора данных.
  • Тахометры для измерения времени и частоты — Оба они основаны на методах измерения.Устройство измерения времени вычисляет скорость, измеряя интервал времени между входящими импульсами; тогда как устройство измерения частоты вычисляет скорость, измеряя частоту входящих импульсов. Тахометры для измерения времени идеально подходят для измерений на низких скоростях, а тахометры для измерения частоты идеально подходят для измерений на высоких скоростях.

Как работает тахометр

Ранние модели тахометров основывались на зубчатом вращающемся механическом приводе, взятом от некоторых движущихся частей двигателя, таких как маховик, распределительный вал, шкив вентилятора и т. Д.Привод вращал магнит, таким образом создавая вихревые токи в алюминиевом диске, очень похоже на спидометр, но шкала была отмечена в оборотах в минуту. Тахометр современного типа — электронный, управляемый импульсом от низковольтных «замыкающих и размыкающих» точек распределителя.

Версия импульсного тахометра Smith’s Instruments установлена ​​на Jaguar E-Type. Требовалось две пары соединений: одна пара для подводящих проводов, а другая — для импульсных выводов.Фактически, импульсные выводы представляли собой один сплошной провод с петлей (образующей первичную обмотку трансформатора), обведенной вокруг сердечника из мягкого железа, выступающего из задней части корпуса тахометра. Преимущества этого типа датчика сигнала заключались в том, что не было обрыва проводки зажигания, поэтому обрыв цепи тахометра не повлиял бы на зажигание; и что нет прямого электрического подключения к зажиганию от цепи тахометра.

CAI и Smiths разработали и поставили тахометры для специализированных производителей автомобилей, в том числе:

  • Катерхэм
  • Мини
  • Морган Мотор Компани
  • Ленд Ровер
  • Ginetta Cars Ltd
  • Благородный автомобильный
  • Мотоциклы Old Empire
  • Мотоциклы Metisse

Каждый тахометр разработан с учетом стиля и уникального внешнего вида каждого автомобиля.Для нас тахометр — это гораздо больше, чем просто датчик для измерения числа оборотов в минуту.

Для получения дополнительной информации о тахометрах для автомобилей или мотоциклов , пожалуйста, просмотрите специальные разделы на нашем веб-сайте, или датчиков в целом, пожалуйста, свяжитесь с нами по:

Телефон: = 44 1639 732200

Эл. Почта: [email protected]

Через наш сайт

Автор: Пол Феерс в 17 февраля 2017 г., 12:00

Теги: ДатчикиИсторияТахометр

Категории: Истории болезни

Связанные блоги

История спидометра

Конструкция и принцип работы тахометра

АВТО ТЕОРИЯ

Тахометры существуют уже давно.Устройства для подсчета оборотов использовались на водяных колесах, паровых двигателях и многих других вращающихся механизмах для целей поддержания безопасных скоростей и расчета / контроля ремонтных циклов.

В автомобильном мире тахометр дебютировал в гоночных автомобилях. Их цель состояла в том, чтобы позволить водителю увидеть, когда он приближается к пределу оборотов двигателя и диапазона мощности, после чего внутренние части могут столкнуться с разрушительными силами. Водители не могли (и до сих пор не могут) слышать двигатель, когда он приближался к максимальным оборотам из-за огромного уровня шума, исходящего от открытого выхлопа, выходящего из их и всех остальных двигателей — отсюда необходимость в инструменте, который обозначал бы «красную черту» .«

Так называемая «красная линия» двигателя была установлена, чтобы гарантировать, что он не будет постоянно работать сверх определенного предела оборотов. У каждого двигателя была своя «красная линия», рассчитанная производителем и основанная на балансе внутренних деталей, потока масла, геометрии клапанного механизма и других факторов. Тахометр был единственным прибором, который, если к нему прислушаться, предотвратил бы катастрофический отказ двигателя.

Начиная с 1950-х годов на спортивных автомобилях появились «тахометры». Они были установлены в качестве стандартного оборудования почти на все спортивные автомобили, потому что это были наиболее вероятные транспортные средства, на которых можно было гонять или ездить с предельными характеристиками.Почти во всех случаях эти ранние тахометры были механическими.

Механические тахометры

Механические тахометры — это просто измерители с тросовым приводом (или любым видом с гибким приводом от вала), в которых используется магнитный узел с прикрепленной иглой или другим индикатором. Они идентичны по конструкции спидометрам, за исключением того, что они откалиброваны, как правило, для отображения оборотов двигателя x 1000. Трос приводится в движение от распределительного вала или вала распределителя, а другой его конец поворачивает центральный узел в датчике.Магнит в узле оказывает определенное усилие на металлический корпус иглы, заставляя иглу двигаться. Чем быстрее поворачивается кабель, тем больше магнитное притяжение и, следовательно, выше показания на циферблате.

Механический тахометр имеет те же недостатки, что и спидометры. Тросы могут перекручиваться и порваться из-за плохой смазки. Внутренний узел манометра также может заедать из-за плохой смазки, и оба могут издавать шум через некоторое время. Даже при идеальной работе нелинейный аспект механических тахометров делает их менее точными.Они также требуют дополнительной обработки деталей, составляющих приводной механизм.

Электротакси

К концу 1950-х — началу 1960-х годов электрический тахометр стал стандартом в отрасли. Основная причина, по которой они это сделали, заключалась в стоимости, поскольку электрический тахометр может легко стоить менее 1/4 стоимости механического эквивалента, а для работы нет никаких обработанных деталей — только длина провода. Между прочим, электрические тахометры более точны, что делает их гораздо более полезными.Электрический (или электронный) тахометр — это просто вольтметр. Однако вместо того, чтобы считывать постоянное напряжение с провода, он считывает схему зажигания.

Поскольку напряжение поступает в виде импульса от зажигания, стрелка электрического тахометра перемещается вверх только на мгновение, следуя за каждым импульсом тока. Чем больше количество импульсов за фиксированный период времени, тем дальше перемещается стрелка, поскольку в конечном итоге она измеряет среднее напряжение.

Правильно откалиброванные электрические тахометры отличаются высокой точностью.Если их внутренняя схема предназначена для ограничения скачков напряжения и посторонних помех, такие тахометры очень надежны и прослужат вам весь срок службы автомобиля. Единственный возможный недостаток электрического тахометра заключается в том, что, поскольку они подключены к системе зажигания, серьезное короткое замыкание в тахометре может отключить зажигание. Это случилось с одним из Falcon Sprints во время ралли Монте-Карло 1963 года. Пилоту пришлось отказаться от этой части гонки, потому что он не был достаточно умен, чтобы отсоединить провод тахометра.Подобные вещи часто случались на гонках в 1960-х годах, пока не были разработаны инструменты, предотвращающие короткое замыкание.

Тахометры Сегодня

Как ни странно, почти каждый автомобиль, продаваемый сегодня в США, имеет тахометр. Внедорожники, роскошные автомобили, минивэны и спортивные автомобили есть у всех, несмотря на то, что немногие из них, вероятно, будут участвовать в гонках или даже жестко ездить.

Еще важнее то, что тахометр больше не нужен даже в гоночных ситуациях! Это связано с появлением электронных систем зажигания, компьютеров управления двигателем и системы впрыска топлива.Сегодняшние автомобили управляются компьютерами, которые точно контролируют частоту вращения двигателя и не допускают превышения числа оборотов двигателя, как бы вы ни старались. Невозможно продвинуть двигатель дальше красной черты, потому что электронная система управления просто отключит подачу топлива, и двигатель замедлится.

Тахометры — абсолютно бесполезные приборы в современных автомобилях. Они устанавливаются в маркетинговых целях, а не по какой-либо другой причине.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Как установить тахометр в машину

Тахометр — это прибор, который указывает число оборотов в минуту (число оборотов в минуту), вращающее двигатель нашего автомобиля, и, хотя это не роскошь, многие производители приборов не включают в себя модели, устанавливаемые в приборную панель, из-за более низкой стоимости производства.

Назначение тахометра — узнать, на каком пределе оборотов в минуту двигатель перестает переключать передачи или ускоряться.

Многолетний опыт научил нас водить автомобили без тахометра «СЛУХ», прислушиваясь к звуку, издаваемому двигателем, и если вы слышите «ОЧЕНЬ УСКОРЕННО», переключите передачи или не разогнитесь.

Но если мы уже приняли решение установить тахометр в нашу машину, мы должны знать несколько вещей, прежде чем вы даже купите его. В любом случае, если он у вас уже есть, неважно, мы просто понимаем, как его подключить, чтобы он работал должным образом.

Рынок предлагает множество тахометров и меток, но все они в основном имеют один и тот же принцип работы.

Есть стрелка или часы тахометра, цифровые тахометры, представленные в числовом виде в оборотах, либо ЖК-дисплей, либо светодиоды, подсветка разных цветов.

Тахометры

также различаются тем, как они собирают сигнал от числа оборотов двигателя, в случае электрического взятия пробы в одной точке генерируется высокое напряжение в цепи, в то время как другие делают индуктивно высоковольтный кабель свечи зажигания.

Тахометр, который принимает сигнал индуктивно, очень легко установить, потому что счетчик там, где вы хотите, чтобы он был установлен, питает электрическую систему автомобиля 12 В, а сигнал наконечника отмычки устанавливается с помощью фиксатора троса на свече зажигания, и это это

Тахометры, собирающие сигнал, требующий электрического подключения, для подключения ЗЕЛЕНОГО КАБЕЛЯ (ОБЫЧНО) В ПЕРВИЧНОЙ КАТУШКЕ высокого напряжения, питающего свечи зажигания, это то, что вы должны учитывать независимо от того, является ли схема генерации катушкой высокого напряжения или несколькими катушками, вращающимися, как в случай электронного дистрибьютора дистрибьютора.

Это требует идентификации высоковольтных катушек блока и подключения ЗЕЛЕНОГО ПРОВОДА одного первичного кабеля для приема сигнала частоты вращения.

Не подключены одновременно к A и C, так как происходит короткое замыкание для сигналов генерации высокого напряжения.

Не соединяется с центральной точкой, он соответствует электрической системе 12 В автомобиля и отсутствуют импульсы зажигания.

Необходимо также подключить кабели питания к тахометру 12 В (черный и красный).

Некоторые модели тахометров приносят другие кабели для индикаторов на приборной панели, которые указывают диапазоны оборотов, зеленый: ОК, желтый: и красный ВНИМАНИЕ: ОПАСНО, или даже поместите огни вокруг тахометра.

Не подключайте кабели к боковым сторонам свечей зажигания, так как напряжение очень высокое, около 25 000 вольт, и повреждает входной сигнал тахометра.

Все это резюмировано на следующей схеме, необходимо отметить, что тахометр должен после автоматического включения зажигания, например, от внутреннего блока предохранителей, может быть 12 В от предохранителя магнитолы.

Автомобильный цифровой тахометр

для лучших результатов Выбор рекомендованных поставщиков

Buy. Автомобильный цифровой тахометр от проверенных поставщиков, продавцов и производителей по доступным ценам.Независимо от того, какой тип. автомобильный цифровой тахометр , который вы ищете, вы можете приобрести на Alibaba.com всего одним щелчком мыши. Эти инструменты используются для измерения скорости различных объектов и применения данных к другим процессам.

В зависимости от поставленной задачи. Автомобильные цифровые тахометры бывают разных форм и размеров, у каждого свое название. Для измерения частоты вращения двигателя используются тахометры, которые вычисляют частоту вращения вала двигателя. Это помогает водителю управлять передачей и дроссельной заслонкой, а также управлять общей скоростью.Метеорологи используют анемометры для измерения скорости ветра, которая затем используется для дальнейших расчетов и прогнозов. Спидометр используется для расчета скорости транспортного средства, движущегося по суше. Магниты и кабели используются в сочетании друг с другом для точного расчета скорости, с которой водитель едет.

Акселерометры используются для измерения ускорения и замедления автомобиля. Полиция использует LIDAR и RADAR для определения скорости проезжающих по улице транспортных средств.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
