Приборная панель Ваз 2110 – описание кнопок, чтение ошибок, причины выхода из строя.

Панель приборов Ваз 2110, как и в любом автомобиле как импортного, так и российского производства обязана определять общее состояние автомобиля, и должна показывать всю информацию о: количестве топлива, температуры двигателя и наличие (количества) смазочных элементов двигателя.

Кроме выше перечисленных данных Вазовская панель приборов на дисплее выдает все ошибки (текучие неисправности)автомобиля.

Далее в статье я дам вам полное описание приборной панели Ваз 2110 и расскажу вам про описание кнопок, ламп, световых индикаторов, расскажу вам о распространенных ошибках, которые могут появиться у вас на дисплее в пути.

Описание кнопок приборной панели ВАЗ 2110

Ну и сразу перейдем к описанию кнопок на приборной панели ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 – на стрелках отмечены кнопки расположенные на ней

Как видно из скриншота на панели приборов ВАЗ 2110 расположены всего 4 кнопки – давайте перейдем к их описанию.

  1. Кнопка включения/ выключения передних противотуманных фонарей.
  2. Включение/выключение наружнего освещения.
  3. Обогрев заднего стекла
  4. Кнопка включения/ выключения задних противотуманных фонарей.

Кроме кнопок находящихся на приборной панели, есть и другие, которые находятся под печкой, рядом с магнитолой в салоне. Давайте узнаем их функции:

Панель приборов ВАЗ 2110 – описание кнопок рядом с печкой

Многие владельцы ВАЗ 2110 задаются вопросом – а зачем нужны эти самые 4 кнопки, которые находятся на приборной панели под печкой.

Ответ покажется вам довольно банальным:

Данные кнопки на самом деле не играют ни какой функции, я думаю инженеры, работающие над десяткой, хотели добавить в автомобиль электрические стеклоподъемники, но по каким то причинам забыли этого сделать.

Ладно, это была шутка! На самом, деле эти кнопки отвечают за следующие:

  1. Включение/выключение рециркуляции
  2. Кнопка установки дополнительного оборудования (например стеклоподъемников)
  3. Включение/выключение аварийной световой сигнализации
  4. Кнопка установки дополнительного оборудования (например стеклоподъемников)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну, что же, посмеялись, теперь перейдем к основному: описание индикаторов и ламп на панели приборов ВАЗ 2110.

Описание индикаторов панели приборов ВА3 2110
  1. Индикатор наличия масла в топливе
  2. Индикатор включение ручного тормоза
  3. Индикатор автоматической зарядки аккумуляторной батареи
  4. Индикатор исправности работы двигателя
  5. Дополнительный индикатор исправности работы двигателя
  6. Включение левого поворота
  7. Включение правого поворота
  8. Индикатор дальнего света фар
  9. Индикатор уровня тормозной жидкости
  10. Индикатор наличия топлива
  11. Индикатор контрольной лампы включения габаритов

Все выше описанные индикаторы (кроме индикаторов поворота и включения дальнего света фар) несут предупреждающий характер. В случае если они загораются, то в системе автомобиля возникла проблема.

Информационные индикаторы панели приборов ВАЗ 2110

Все информационные индикаторы системы автомобиля ВАЗ 2110 обозначаются стрелками вот они на фото:

Информационные индикаторы приборной панели Ваз 2110
  1. Наличие и температура охлаждающей жидкости
  2. Тахометр(показывает количество оборотов двигателя, незабываем умножать на 100)
  3. Спидометр (показывает скорость движения автомобиля. Здесь умножать ничего не надо.
  4. Данный дисплей показывает общий/дневной пробег автомобиля.
  5. Индикатор наличия масла в двигателе.

Как видите панель приборов ВАЗ 2110 не такая и сложная для изучения. Но очень часто возникают ситуации когда на приборной панели появляются ошибки. Давайте сейчас рассмотрим эти ошибки более подробно.

Ошибки отображаемые на приборной панели ВАЗ 2110 и способы их устранения.

Для примера я возьму скриншот с индикаторами приборной панели, который я уже показывал в рамках данной статьи.

Ошибки и способы их устранения отображаемые на приборной панели ВАЗ 2110
  1. В случае если загорается индикатор наличия масла в топливе, рекомендуем вам его проверить. Для этого откройте капот автомобиля и посмотрите на шуп. Если он в по уровню масле, то скорее всего отошла фишка, в самой панели приборов.
  2. У вас загорелся индикатор стояночного тормоза (ручного), скорее всего проблема в обрыве тросика.
  3. Индикатор подзарядки аккумуляторной батареи показывает вам ошибки связанные с генератором. В случае если он загорелся рекомендую проверить вам ремень генератора (на обрыв). В общем данный значок на панели приборов показывает неисправность цепи электрической системы автомобиля.
  4. Неисправность двигателя (Check Engine), говорит вам о нестабильной работе двигателя.
  5. Дополнительный индикатор исправности работы двигателя
  6. Включение левого поворота – информационный индикатор
  7. Включение правого поворота– информационный индикатор
  8. Индикатор дальнего света фар– информационный индикатор
  9. Данный индикатор показывает наличие уровня тормозной жидкости. В случае возникновения неисправности проверьте наличие ТЖ в вашем автомобиле.
  10. Данный индикатор показывает наличие топлива. В случае если он загорелся в баке у вас осталось примерно 5 литров бензина. Рекомендую вам заправится.

Не горит приборная панель ваз 2110


Не горит подсветка панели приборов ваз 2110

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.

[Закрыто] Решено: Не горит подсветка приборной панели, но индикаторы работают

Тема: Решено: Не горит подсветка приборной панели, но индикаторы работают

Доброго времени суток уважаемые. Есть вопрос.

А/м ВАЗ 2110 2002 года. Перестала подсвечиваться правая часть приборной панели, решил залезть заменить лампочки. Лампочки решил заменить не на стандартные, а на светодиодные. Сразу оговорюсь, что заменил не на всей панели, а только на правой стороне. Итак:

1. Заменил, после чего потухло освещение всей панели приборов, но лампочки индикации все работают ;

2. Затем открыл блок предохранителей, перегорели предохранители F1, F11 (пропали габариты) — заменил. Крутанул регулятор освещения приборной панели — перегорели снова.;

3. Заменил регулятор подсветки приборов (был неисправен, отвалилась петелька на конце), но подсветка не появилась;

4. Заменил снова предохранители F1, F11 перегорать перестали;

5. Проверил приходит ли на приборную панель питание 12В: 5.1. Белая колодка — 9, 10 разъёмы всё приходит чётко по 12В;

5.2. Красная колодка — 2 (вроде ) или 3 разъём приходит но 10,78В. Но проверял ДО замены реостата.

Что делать куда смотреть дальше. Или это из-за диодов пропала подсветка? Хотя на поворотниках и дальнем свете лампочка индикации горят светодиоды нормально.
2 Ответ от iliaBkmz 2014-03-14 13:18:05
  • iliaBkmz
  • Легенда форума
  • Неактивен
  • Регистрация: 2012-11-12
  • Сообщений: 2,016 Спасибо : 581
  • Авто: outlander и 2104
Re: Решено: Не горит подсветка приборной панели, но индикаторы работают

Или это из-за диодов пропала подсветка?

Точно нет. Диоды ставить можно, но каждый диод имеет конкретный + и _, в отличие от лампочки.Проверьте горит ли приборка — если подать ток напрямую. Чудес не бывает, либо нет массы, либо тока, или что — то замыкает. Проверяйте методом исключения.

Спасибо сказали: Trablz 1

не работает подсветка панели приборов ваз 2110

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и поставил туда белый светодиод. Светодиоду сточил головку и по радиусу прошелся наждаком для большего рассеивания. Все получилось здорово. Одометр подсвечивается светло-серым цветом. Смотрится очень зачЁтно.

Жаль не сфоткал. А вот утром огорчился очень. Вышел, и увидел машинку под снегом. Завел, включил габариты и стал счищать снег с машины. И тут заметил, что подсветка приборки не горит. Работают все пиборы (стрелки, лампочка ручника, и лампочка габаритов).

А вот сама приборка не подсвечивается. Затем обратил внимание, что все кнопки панели тоже горят с перебоем. Покрутил слегка крутилку для подсвечивания яркости (не помню как она называется) и стал дальше чистить машину. Но всоре погали и все кнопки напанели.

Осталась гореть только лампочка включения габаритов. Разбираться времени не было. Нужно ехать на работу.

Выехал в таком состоянии. Приборка и кнопки на панели не горят. Остальное все работает в штатном режиме и ближний и дальний и дворники и габариты как спереди, так и сзади, и подсветка номерного знака.

Сделал вывод, что это не предохранитель, т. К. Сами приборы работают нормально. Приехал на работу и все же сменил предохранитель на F1 и F11.

Ничего не изменилось. Где-то слышал что подсветка в панели приборов и кнопок связана с этой крутилкой (повшение/понижение яркости подсветки). Вот и думаю в чем трабл? Грешу на то, что либо слетела фишка на этой крутилке, либо она вообще сгорела.

Поправьте меня, коллеги, если я не прав. Никто не сталкивался с таким? Есть таклковые электрики? Заранее спасибо. Такая же проблема :fd. кто что предложил для решения оной, к электрику пока не получается ехатьВзято с. http://www.2112.ru.

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Вчера решил таки изменить стоковую подсветку одометра на панели приборов. Снял панель, вытащил стоковую лампочку, вытащил зеленый светофильтр и

Источники: http://ladaautos.ru/vaz-2110/problemy-s-podsvetkoj-pribornoj-paneli-vaz-2110-prichiny-i-remont.html, http://xn--2111-43da1a8c.xn--p1ai/forum/viewtopic.php?id=1014, http://avtollika.ru/4237-2110.html

Не работает панель приборов на ВАЗ 2110: комбинация, распиновка

Содержание:

  1. Устройство
  2. Проблемы и их устранение

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

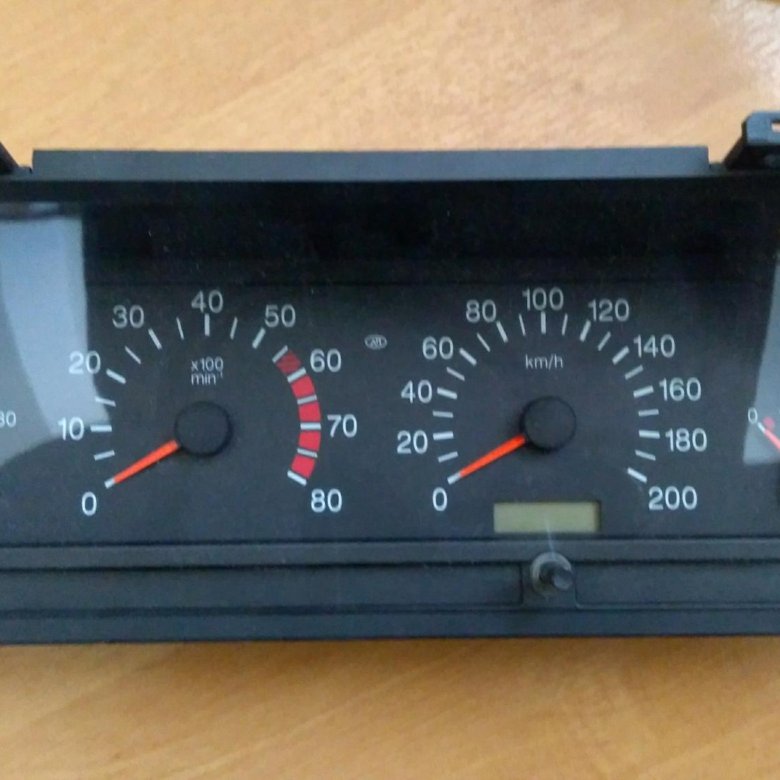

Приборная доска

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

РАспиновка приборки

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов на ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Старый и новый образец

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь. Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

 Загрузка … No Comments Yet! You can be first to comment this post!   Close Window
Loading, Please Wait!
This may take a second or two.

Не работает панель приборов на ваз 2110 — причины

Если на ВАЗ 2110 не работает панель приборов необходимо разобраться в причине неисправности. Она, может быть, серьезной или незначительной. Часто для устранения поломки панель приходится демонтировать, иногда же достаточно проведения замены предохранителя или закрепление массового провода.

Характеристика видов панелей

Щиток, находящийся перед водителем, содержащий набор контрольных ламп, называется панелью.

Он имеет и другое название – торпедо и состоит из следующих составляющих:

  1. Узла, которые фиксирует величину скорости движения автомобиля– спидометра.
  2. Прибора, которые ведет учет числа оборотов – тахометра.
  3. Двух индикаторов: температуры охлаждающей жидкости и уровня топлива.
  4. Разного цвета индикаторных ламп.
  5. Шести отдельных ламп отвечающих за подсветку.
  6. Ряда резервных гнезд, куда могут включаться лампы.
  7. Одну колодку красного цвета. На электрической схеме она имеет X
  8. Другую колодку белого цвета, имеющая обозначение X
Европанель для ваз 2110 Панель для ваз 2110 старого образца

На ВАЗ 2110 существует 2 вида приборных панелей: старого образца и европанель.

Отличия между ними следующие:

  • старые щитки имеют симметричное расположение приборов;
  • в евро устройстве датчики показаний топлива и величину нагрева охлаждающей жидкости смещены вправо.

Причины и устранение неисправностей панели управления

Когда на ВАЗ 2110 не работает панель приборов, то заключаться это может в полном ее отказе или неполадке отдельных индикаторов. В особых случаях вместе с осветительными приборами перестают работать габаритные огни левой стороны и подсветка заднего номерного знака. Причина заключается в выходе из строя плавкого элемента.

Проблемы с предохранителем

Отказ в работе приборной панели  бывает в том случае, если перегорел амперный предохранитель. Он занимает 15 место в монтажном блоке и имеет маркировку F6. Если такое произошло необходимо искать причину выхода его из строя. Простая замена элемента на новый  проблему не решит. Можно сказать с уверенностью, что он тоже сразу же перегорит. Причиной является короткое замыкание в цепи. Необходимо заняться его поиском и устранением.

Хаотичное движение стрелок на панели приборов

Бывает на ВАЗ 2110 не работает приборная панель, стрелки на приборке прыгают и ведут себя непредсказуемо. В течение нескольких секунд они показывают то максимальное, то минимальное значение. Значит, необходимо проверить контакт с массой. Это касается тахометра и указателя уровня топлива. Крепление массового провода соединяет щиток приборки с перегородкой, которая отделяет двигательный отсек от пространства салона. Чтобы найти это место вынимается магнитола.

В случае установки сигнализации такой крепеж переносится за обшивку салона, место, где находится левая нога водителя. При покупке автомобиля такая информация водителю сообщается.

Иногда стрелки начинают прыгать после монтажа магнитолы. Происходит это от того, что провод приборки был закреплен ненадежно. Во время движения автомобиля контакт утрачивается. Для устранения такой поломки необходимо просто его надежнее закрепить. После этого стрелки будут выдавать правильную информацию и перестанут прыгать.

Отказ прикуривателя

Случается, что не работает панель приборов ВАЗ 2110 из-за прикуривателя. Часто его гнездо используется для подключения разных устройств большей мощности. Здесь совершается зарядка телефонов, включение планшетов или другого оборудования. Идет значительно потребление количества тока. В результате перегорает предохранитель f6.

В случае исправного предохранителя следует искать другую причину. Для этого требуется открутить крепление щитка, вытянуть его. Ведущие к нему провода оставляются на месте. Проверяется напряжение на контактах, которые идут под номерами на схеме: 6,9,10. Величина напряжения везде должна равняться 12 вольтам. Проверяется провод, ведущий к массе, который находится на колодке X1. Его цвет белый.

Неполадки со спидометром

Если на ВАЗ 2110 не работает панель приборов это может быть связано с поломкой спидометра.

Выражается такое в следующих проявлениях:

  • стрелка полностью неподвижна;
  • дрожание стрелки с последующей ее остановкой;
  • работа спидометра проходит только до момента полного прогрева двигателя.

На ВАЗ 2110 с инжекторными форсунками, размещается электронный спидометр. Если прибор отказывает, то, просто, требуется его замена.

Однако чаще причина заключается в другом:

  1. Сигнал на спидометр поступает от датчика. Возможной причиной его отсутствия бывает загрязнение прибора. Тогда он снимается, промывается и просушивается.
  2. Отсутствие хорошего контакта. Просматривается проводка на всем протяжении.
  3. Когда отказывает сам датчик, ведется его замена.

Порядок диагностики и устранения проблем

Когда на ВАЗ 2110 не работает панель приборов, следует, на первом этапе, провести диагностику.

Заключается она в следующем:

  • осматриваются все лампы и перегоревшие заменяются новыми элементами;
  • используя прибор мультиметр, проверяется вся проводка на наличие обрывов или плохих контактов;
  • в случае нахождения окисленных участков они зачищаются;
  • просматриваются все предохранители и перегоревшие детали заменяются новыми изделиями;
  • все существующие приборы тестируются.
Проверка указателей уровня топлива и температуры

Чтобы проверить правильность показания уровня топлива и температуры, необходимо провести следующие действия:

  1. Включается зажигание.
  2. Отдельным отрезком провода соединяется плюсовая клемма прибора с массой. Если стрелка приходит в движение, следует осмотреть проводку на участке датчик-индикатор.
  3. Если температурный индикатор фиксирует перегрев, он отсоединяется от датчика. Падение стрелки указывает на необходимость замены датчика. Если прибор продолжает зашкаливать, значит, неисправна проводка или сам индикатор.
  4. Для проверки прибора он снимается. Его положительная клемма соединяется с плюсом аккумуляторной батареи, а отрицательная с минусом. Стрелка должна показать ноль. При любом ее отклонении индикатор требует замены.

Следует знать, что процесс тестирования ведется на специально оборудованном стенде. Затем идет сравнение результатов с эталоном. Затем осматриваются дорожки. В случае разрывов контакт восстанавливается припоем. Если такой процесс невозможен, устройство подлежит замене.

Предосторожности при работе

Во время выполнения работы следует придерживаться следующих рекомендаций:

  • если идет замена предохранителя, то зажигание выключается;
  • аккуратность при тестировании, чтобы не произошло закорачивания проводов;
  • если проводится пайка, то применяется паяльник малой мощности с тонким наконечником;
  • при работе с разъемами не прилагаются большие усилия.

Снятие старой и установка новой панели



Процесс замены на европанель не требует приглашения мастеров высокой квалификации.

Сопровождается предварительной подготовкой:

  • отключается питание от аккумулятора;
  • убирается руль и облицовочная часть колонки;
  • иногда вынимаются сиденья.
Демонтаж старой панели

Инструкция по демонтажу:

  1. Демонтируются щитки, расположенные у ног, сидящих впереди людей.
  2. Из-под ручного тормоза убирается криволинейная заглушка;
  3. Снимается крышка стеклоподъемника и вынимается разъем прикуривателя.
  4. С рычага коробки скоростей снимается чехол. Убираются воздуховоды, идущие на задние сиденья.
  5. Снимаются накладки из пластика стоек крыши. Вытаскивается магнитола.
  6. С верхней части панели снимаются заглушки. Появившиеся гайки выкручиваются.
  7. Затем отворачиваются болты, размещенные по контуру нижней кромки, а также у ног водителя и пассажира;
  8. Демонтируется монтажный блок и вынимается пластиковый кожух.
Монтаж нового образца панели

Обе панели имеют разные габариты, поэтому, установка ведется 3 методами:

  • подгоняется новая комбинация приборов под имеющиеся размеры панели;
  • идет полная замена панели на новый образец;
  • ведется монтаж евронакладки.

Последний способ применяется редко. Связано это с тем, что монтаж требует совмещения проводок. Работы ведутся на снятой с автомобиля панели.

Если панель на ВАЗ 2110 не работает, необходимо проверить состояние каждого индикатора. Удостовериться в надежности предохранительных элементов. Дальше переходить к проверке датчиков. При обнаружении поломки устранять ее. Если ремонт узла невозможен, проводить его замену.

Проблемы с подсветкой приборной панели ВАЗ-2110: причины и ремонт

Ни для кого, наверное, не секрет, что надежность ВАЗовских «десяток» оставляет желать лучшего. Зачастую владельцам этих автомобилей приходится сталкиваться с теми или иными неисправностями. Одной из таких проблем является отсутствие подсветки приборной панели. Понятно, что исправить поломку следует как можно скорее. Ведь в ночное время куда-нибудь выехать будет достаточно проблематично – мало кому понравится передвигаться, по сути, вслепую, не видя ни текущей скорости, ни иных, не менее важных показателей.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Самый банальный и простой вариант – кто-то подкрутил ручку реостата, отвечающего за величину светового потока до упора влево.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Хотелось бы напомнить одно простое правило. В ситуации, когда возможных причин поломки может быть несколько, при поиске нужно идти по пути наименьшего сопротивления. Иными словами, в первую очередь проверять наиболее простые предположения. Возможно, вам повезет, и вы обнаружите проблему с минимальной затратой времени и сил.

Если же причина не в положении ручки реостата, нужно приступать к дальнейшим поискам причин поломки. Здесь возможными источниками проблем могут быть:

  • предохранитель;
  • печатная плата щитка приборов;
  • контакты;
  • проводка;
  • выход из строя лампочек из-за короткого замыкания.

Итак, разберем некоторые из приведенных выше причин более детально. После ручки реостата следует проверить целостность 5-амперного предохранителя F1. Можно также обыкновенно включить габаритные огни, и посмотреть, работают ли они с левой стороны. Объясняется здесь все просто. Лампы, подсвечивающие приборный щиток, левые габаритные огни, равно как и освещение багажника, работают через данный предохранитель. Габариты, расположенные на правой части автомобиля получают питание через F11, то есть они в данном конкретном случае нас не интересуют.

Возможно, вы увидите следующую ситуацию. Габаритные огни с левой стороны, или освещение багажника, работают, тогда как освещение панели приборов отсутствует. Значит, проблема не в предохранителе F1. Следовательно, нужно продолжать поиски возможной причины неисправности. В частности, необходимо проверить контакты реостата, освещающего за освещение приборной панели. Нередки случаи, когда с них слетают штекеры. Соответственно, освещение щитка пропадает из-за отсутствия контакта.

Читайте также: Почему не работает вентилятор печки ВАЗ-2110

Впрочем, выйти из строя может и сам реостат. Проверить данное предположение достаточно просто. Для этого следует сперва снять реостат, а после этого напрямую соединить его контакты. Если после данной манипуляции подсветка панели приборов оживет – значит, проблема найдена, и нужно лишь заменить вышедшую из строя деталь. Если же нет – в таком случае нужно продолжать поиск дальше.

Наиболее серьезной проблемой, из-за которой пропадает освещение панели приборов, является повреждение печатной платы самого щитка. В частности, нередки ситуации, когда на ней перегорает дорожка, по которой поступает питание на лампы. Здесь стоит отметить один момент. Щиток приборов в такой ситуации не подлежит ремонту, значит, выход будет только лишь один – замена на новый.

Бывают случаи, когда из-за короткого замыкания сгорают все лампы, освещающие панель приборов. Впрочем, случается это достаточно редко. Намного чаще из строя может выйти какая-то одна лампа. Как видим, причин, из-за которых способно пропасть освещение панели приборов, есть несколько. Соответственно, поиски займут определенное время. Однако в подавляющем большинстве случаев устранить возникшую неисправность будет не так уж и сложно, причем сделать это многие вполне могут и своими руками.



Тюнинг панели приборов ВАЗ 2110: варианты, фото

Панельное устройство приборов – это неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро сориентироваться на дороге.

Приборы на панели указывают на важные характеристики движения авто, от чего зависит безопасность водителя и его комфорт за рулём.

Приборы должны иметь хорошую подсветку

Немаловажную роль играет внешний вид панели, поскольку она всё время находится перед водителем. За ней необходим постоянный уход вне зависимости от того, новый автомобиль или нет.

Стандартная приборная панель ВАЗ 2110 довольно проста и лаконична, однако большинство автовладельцев предпочитают нечто ультрасовременное и привлекательное. Единственный способ решить данную ситуацию – заменить панель приборов. Для этого необходимо найти такое устройство, которое есть возможность установить самостоятельно, не используя специальные инструменты.

Главные средства, которые должны быть под рукой во время замены панели – это:

  • пассатижи;
  • крестовая отвёртка;
  • внимание, терпение и умелые руки.

Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также может найти подходящий вариант. Даже современные панельные устройства с цифровыми приборами можно приобрести по приемлемым ценам. Купить данное устройство вполне возможно на рынке авто запчастей, в интернет-магазинах, а также вполне вероятно найти неплохой вариант на досках объявлений.

Модернизация не займёт много времени

Процесс модернизации панельного устройства не занимает слишком много времени. Всё, что требуется сделать – это демонтаж и его установка. Прежде чем начать модернизацию, устройство следует снять. Основные этапы указаны в руководстве по ремонту и эксплуатации авто.

Яркое разнообразие цветов

Современные тенденции моды относительно замены панельного устройства набирают популярность. Практически в каждом авто установлена неоновая подсветка или внутренняя светодиодная иллюминация. Следует отметить, такие нововведения являются недешёвым удовольствием и доступны не каждому.

Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград не имеется и осуществить это возможно своими руками. Первое, с чего нужно начать – разобрать панель приборов. Затем снимем защитное стекло и стрелки. После этого необходимо удалить слой краски с тыльной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление цифр приборов. Отлично для этого подойдёт ацетон или любая другая жидкость, содержащая спирт.

Замену подсветки можно произвести своими руками

Далее уделим внимание цвету подсветки. Начнём с одометра. Прежде всего необходимо демонтировать экран прибора и затем снять плёнку и лампочку подсветки. Её можно заменить универсальным светодиодом, меняющим цвета. Крепим его к патрону стандартной лампочки и затем крепим обратно экран одометра.

Чтобы приступить к полноценной замене подсветки, необходимо подвести светодиоды к каркасу приборной панели.

Их можно приобрести в наборе со специальным переключателем цветов.

Теперь осталось лишь установить световые элементы на место и подключить к штатным контактам подсветки панельного устройства.

Следующий этап заключается в том, чтобы стрелки также имели разноцветную подсветку. В данном случае требуется с них снять краску и затем покрыть обыкновенным белым лаком для ногтей. Этот цвет лучше передаёт цветовую насыщенность светодиодов.

На завершающем этапе необходимо закрепить переключатель цветов светоизлучающих диодов, лучше всего в правой нижней области панельного устройства. В конце осталось установить всё на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

Подсветка кнопок панели ВАЗ 2110

Во время модернизации панельного устройства ВАЗ 2110 помимо подсветки приборов можно придать изысканный вид кнопкам панели. Для примера рассмотрим вариант установки подсветки для кнопки, предназначенной для переключения задней противотуманной фары. Для этого нам необходимо её вынуть и разобрать. Имея доступ к лампе накаливания, её необходимо достать и полностью снять с помощью пинцета. Далее всё зависит от фантазии. Например, можно установить светодиодную лампу абсолютно любого цвета.

Для её установки важно знать, что контакт № 6 – это плюс, а № 7 – с минусом. Полярность указана на задней стороне корпуса кнопки.

Теперь вставим колодку с проводами и проверим работу подсветки. В случае если всё работает исправно, можем переходить к этапу сборки.

Подсвеченные кнопки выглядят более изыскано

Установка твиттеров в панель приборов ВАЗ 2110

Прекрасным дополнением на панельном устройстве будет твиттер (высокочастотный динамик). Во время его установки главная проблема, которая может возникнуть, связана со сверлением отверстий, поскольку ветровое стекло не позволяет это делать под прямым углом. Учитывая, что под пластмассовой оболочкой расположена прочная металлическая пластина, без дрели в данном случае не обойтись. Потому заранее необходимо подготовить бумажный шаблон или трафарет. Теперь берём дрель и просверлим в размеченной области. Неровные края отверстий исправим, применяя специальную насадку для дрели.

Важно учитывать, что отверстие проделывать необходимо на достаточном расстоянии от приборов панели. Также важно отметить, что под металлической пластиной имеются провода и кронштейны.

Устанавливаем твиттер, он должен плотно пройти в полученное отверстие. В том случае, если оно немного больше, свободную область можно уплотнить с помощью герметика. Провода от устанавливаемого устройства закрепим по краям воздуховода. Такой элемент акустической системы обеспечит качественное и полное звучание.

Стильная и современная накладка

Зачастую стандартная панель быстро надоедает. Потому многие автовладельцы решаются приобрести новое панельное устройство. Однако такой вариант является довольно затратным. Прекрасной альтернативой является экономичный вариант тюнинга панели своими руками посредством приобретения накладки.

В специализированных интернет магазинах имеется большой выбор накладок, среди которых можно найти подходящий вариант по вполне приемлемым ценам.

Стильная накладка без особых затрат освежит панель приборов

Шумоизоляция панели ВАЗ 2110

Каждый владелец ВАЗ 2110 знаком с такой проблемой, как скрип панельного устройства во время движения авто. Единственным выходом в данной ситуации является шумоизоляция.

Для того чтобы начать процесс модернизации панели, её необходимо разобрать на три части, которые крепятся друг к другу посредством крепёжных болтов.

В качестве «антискрипа» можно использовать моделин, а материалом-шумопоглотителем будет служить битопласт.

В тех областях, где соприкасаются части панели, понадобится моделин, им необходимо закрыть все отверстия от болтов для сокращения потерь потока воздуха печки. Тыльную сторону торпеды обклеим битопластом.

Нередко скрипам подвержен чёрный ящик с предохранителем и бардачок. В данном случае под бока ящика, а также те области, где он близко контактирует с панелью, поместим моделин, а на дне бардачка – битопласт. Главное преимущество битопласта заключается в том, что он отлично уминается, потому при обратной установке панели проблем возникнуть не должно.

Благодаря таким нехитрым действиям можно легко устранить все надоедливые шумы и скрипы в салоне и обеспечить тишину в авто.

Оцените статью: Поделитесь с друзьями!

Распиновка разъемов приборных панелей 2110 • CHIPTUNER.RU

Подключение VDO на автомобиле «Калина»
1 Розово-белый К электроусилителю руля
2 Голубой с белым К контрольному сигнализатору аварийной сигнализации
3 Серо-голубой К датчику аварийного давления масла
4 Коричнево-голубой К выключателю стояночного тормоза
5 Желто-голубой К блоку управления иммобилизатора
6 Черный К блоку управления подушкой безопасности
7 Желтый К выключателю наружного освещения
8 Голубой К переключателю указателя поворота правому
9 Голубой с черным К переключателю указателя поворота левому
10 Бело-голубой К ЭБУ
11 . К датчику износа тормозных колодок
12 . К датчику ремней безопасности
13 Черный К блоку управления противобуксовочной системы
14 Красно-голубой Клавиша «RESET» на подрулевом переключателе
15 Розово-голубой К датчику уровня тормозной жидкости
16 Черный К ABS
17 Зеленый К выключателю дальнего света фар
18 Белый К регулятору освещения комбинации приборов
19 Коричневый Масса панели
20 Бело-красный Клемма «30»
21 Оранжевый Клемма «15»
22 Желто-красный К датчику расхода топлива
23 Оранжево-белый Клавиша МК «вперед»
24 Бело-черный Клавиша МК «назад»
25 Черно-белый Датчик наружной температуры (-)
26 Желто-зеленый Датчик наружной температуры (+)
27 Розовый Датчик уровня топлива
28 Серый Датчик скорости
29 Зелено-белый Датчик температуры ОЖ
30 Коричнево-красный Тахометр (низковольтный)
31 . Служебный. Диагностика панели.
32 Коричнево-белый Клемма «L» реле-регулятора генератора

Не работает приборная панель ВАЗ-2110: причины, методы устранения, советы

Случаи, когда не работает приборная панель на ВАЗ-2110, не редкость для владельцев отечественных автомобилей. У любого автомобиля есть недостатки, поэтому автовладельцам просто не остается ничего другого, как устранять постоянно возникающие неисправности. А что делать, когда перестала работать приборная панель на ВАЗ-2110, вы узнаете далее.

Комплектация

Итак, что можно увидеть на приборной панели в этой машине? Комбинация состоит из нескольких компонентов:

  • индикатор температуры антифриза по Цельсию;
  • тахометр — количество оборотов силового агрегата;
  • указатели правого и левого поворотов;
  • спидометр — скорость автомобиля;
  • резерв топлива — количество топлива в баке;
  • изображение АЗС — сигнал о необходимости заправки; Указатель пуска калибра
  • ;
  • указатель уровня тормозной жидкости;
  • фары дальнего света;
  • ручка регулировки часов;
  • дисплей с индикатором общего и суточного пробега;
  • индикатор тревоги;
  • экран часов;
  • уровень заряда батареи;
  • check engine — указывает на неисправность двигателя;


  • индикатор включения стояночного тормоза;
  • уровень давления масла;
  • Лампа воздушной заслонки — доступна исключительно для карбюраторных двигателей.

Особенности панелей различных моделей ВАЗ-2110

На автомобилях разных годов выпуска ВАЗ-2110 можно увидеть различные варианты комбинаций приборов.



  • В первых моделях встроена электромеханическая панель с серийным номером 3801010. Визуально устройство легко идентифицируется по механическому одометру, который установлен на шкале спидометра. Он приводится в движение двигателем, но остальные индикаторы работают по магнитному принципу.В задней части щита вы можете найти две силовые площадки, расположенные под прямым углом.
  • Чуть позже была выпущена десятка с электронным щитком, оснащенным дисплеем внизу спидометра. Иногда в одном и том же месте встречаются панели с индикатором всасывания или лампой подушки безопасности. Есть автомобили с двойным дисплеем — под спидометр и тахометр.
  • Десятки панелей с панелями, предназначенные для ВАЗ-21106, встречаются крайне редко. Такие охранники имеют технический номер 21106-3801010.Такую панель можно определить по дисплею внизу тахометра и расширенному диапазону спидометра.
  • Последние модели ВАЗ-2110 комплектуются щитками унифицированными с моделью 2118. У них одно отличие — сочетание шкал. В отличие от старой модели, знаки на этих щитах расположены случайным образом и немного смещены вправо.

Причины

Не работает приборная панель ВАЗ-2110 — что делать в этом случае? Прежде всего, необходимо детально разобраться в ситуации и выявить первопричины проблемы.

Конечно, самая впечатляющая неисправность панели — это ее полный выход из строя. В такой ситуации перестают работать и сами приборы, и индикаторы, и световые индикаторы, а стрелки просто падают вниз. Чтобы решить эту проблему, первое, что нужно сделать, это проверить исправность пятнадцатиметрового предохранителя, что обозначено «F6». Часто именно он оказывается причиной того, что не работает приборная панель на ВАЗ-2110.




В целом, есть несколько наиболее частых проблем, присущих охранникам данной модели автомобиля.У каждой поломки есть свои особенности и способы устранения.

Перегорел предохранитель

Как уже было сказано, неисправность этого элемента щита часто приводит к выходу из строя всего щита. Вы можете найти предохранитель F6 в монтажном блоке. Если он все же перегорел, очень важно выявить причину выхода из строя. В противном случае новая деталь повторит судьбу предыдущей и сгорит точно так же. Часто причина поломки кроется в банальном замыкании схемы. После выявления и устранения первоначальной проблемы вам просто нужно заменить предохранитель на новую деталь.


Кстати, часто неисправность этой детали становится причиной того, что не работают приборная панель и поворотники на ВАЗ-2110. Так что, если вы столкнулись с такой проблемой, можете смело менять предохранитель.

Стрелки прыгают устройств

Часто бывает, что они просто начинают прыгать по шкале от минимума до максимума. Обычно причина такой неисправности — плохой контакт с массой. Его провод, идущий от щита, закреплен на перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, скорее всего, крепление этого провода перенесли в более удобное место для большего удобства. Обычно специалисты переставляют его под обшивку салона, недалеко от левой ноги водителя.

Того же можно ожидать автовладельцам после установки магнитолы. Во время крепления отрицательного кабеля, возможно, провод массового экранирования был плохо намотан. В результате такой оплошности под действием передаваемых на кузов автомобиля вибраций трос мог ослабнуть.Такое случается очень часто, и автовладельцы долго не могут понять, почему на ВАЗ-2010 не работает приборная панель. Стоит сказать, что даже специалисты часто плохо наматывают провод массы из-за того, что делать это не очень удобно.

Если крепление этого кабеля оказалось качественным, стоит проверить сам экран. Для этого его необходимо снять с места фиксации, чтобы не пришлось отсоединять провода, идущие к колодкам.


Нужно проверить провод массы на белом блоке Х1, идущий на первый контакт.Кроме того, стоит проверить напряжение на 9, 6 и 10 контактах — оно должно быть не менее 12 вольт. Кроме того, обязательно обратите внимание на состояние дорожек на обратной стороне экрана, по которым импульсы поступают к потребителям.

Прикуриватель

Именно его неисправность часто становится причиной выхода из строя щита. Дело в том, что через прикуриватель многие автовладельцы включают различные устройства, например, специальный пылесос, зарядные устройства, насосы и другие устройства.Из-за того, что этим гаджетам нужен сильный ток, часто ломается либо сама розетка, либо предохранитель F19, в результате чего не работает и приборная панель на ВАЗ-2110.

Кроме того, прикуриватель может выйти из строя из-за слишком долгого включения. В этом случае вернуть приборную панель в работоспособность можно, отсоединив колодку розеток. Но стоит сказать, что такая манипуляция будет успешной только в том случае, если предохранитель F19 исправен. Если он все же перегорел, его необходимо заменить.



Не работает подсветка приборной панели ВАЗ-2110

В такой ситуации первым делом следует проверить состояние контактов и проводки, идущей от подвески. Панель может не работать из-за банально перегоревших предохранителей. В этом случае их просто необходимо заменить. Причина также может заключаться в самих лампах, которые часто выходят из строя просто из-за износа. А иногда выход из строя экрана происходит из-за короткого замыкания. Но как бы то ни было, без тестера разобраться в том, что произошло, будет крайне сложно.

Тюнинг

Именно он часто становится причиной неисправности приборной панели. Возможно, новый щит был неправильно закреплен, поэтому на самом деле он не работает. Либо при установке проводки были подключены не все кабели, либо они просто гнулись. В таких случаях часто перестают функционировать только определенные элементы щита: например, дисплеи, индикаторы аккумулятора, ручного тормоза или давления масла, а также лампа воздушной заслонки карбюратора. Не работает приборная панель ВАЗ-2110 после настройки — что делать в этом случае? Первым делом замена проводов.Обычно это упрощает решение проблемы.

Диагностика

Неважно, не работает ли приборная панель ВАЗ-2110 с 8-клапанной форсункой или 16-клапанным карбюратором, первым делом проводится диагностика самого щита. Ведь его исправность не зависит от салона автомобиля.

Правильная диагностика предполагает выполнение нескольких простых манипуляций:

  • Осмотр лампы и замена вышедших из строя деталей;
  • проверка проводки с помощью индикатора или мультиметра;
  • проверка контактов и очистка их от окисления налета;
  • проверка предохранителей;
  • мониторинг работоспособности устройств.

Если не работает приборная панель ВАЗ-2110 с евро установкой, проверьте предохранители F18, F19 и F1. В случаях с бензиновыми агрегатами следует также обратить внимание на детали с номерами: F6 и F10.

Меры предосторожности

При ремонте приборной панели следует соблюдать некоторые правила:

  • предохранители можно заменять только при выключенном зажигании;
  • мониторинг устройств необходимо проводить максимально внимательно во избежание короткого замыкания;
  • припаять поврежденные элементы прибором с минимальной мощностью и тонкой насадкой;
  • снимите и закрепите щиток очень осторожно, чтобы случайно не повредить крепления.


Вывод

Большинство поломок, связанных с работой приборной панели, вполне возможно решить самостоятельно в домашних условиях. Особенно если речь идет об отечественном автомобиле ВАЗ-2110. Однако в том случае, если щит этого станка не работает, следует учесть некоторые нюансы, например, вероятные причины неисправности. В этом случае вам не потребуются какие-либо специальные знания в области электроники. Хотя, если вы все же сомневаетесь в своих силах, лучше обратиться к специалисту, который наверняка все сделает правильно.

топ-9 самых популярных информационных панелей 2114 идей и бесплатная доставка

ОБНОВЛЕНИЯ НА ВТОРНИК: DHSS добавляет 93 случая смерти, связанных с коронавирусом, после анализа свидетельств о смерти — ABC17New__ ABC17New__El Paso Руководители намечают следующие цели в борьбе с COVID-19 после достижения коллективного иммунитета — El Paso Times El Paso TimesCOVID-19: округ Тейлор добавляет 142 новых случая в среду — Репортер Абилин — Новости Абилин Репортер — Новости Монтана регистрирует 2000-ю смерть от COVID-19, миллионную дозу вакцины — Монтана Free Press Montana Free PressCOVID-19: округ Тейлор добавляет 1 смерть, 54 новые дела четверг; количество активных случаев сокращается — Репортер Абилин-Новости Репортер Абилин-Новости2021 Сравнение Hyundai Staria Load и Toyota Hiace LWB на бумаге — Drive DriveLaw 2114 от 2021 года: новые правила в отношении материнства (продление отпуска по уходу за ребенком, создание совместного отпуска по уходу за ребенком и гибкие отпуск по уходу за ребенком) — Lexology LexologyCOVID-19: число случаев заболевания в Огайо достигло семимесячного максимума; Руководители здравоохранения бьют тревогу, призывая к действию — The Cincinnati Enquirer The Cincinnati Enquirer 143 новых случая COVID, одна смерть подтверждена в Вайоминге в праздничные выходные — Новости Oil City News Oil City Информационная панель COVID-19 — Департамент здравоохранения штата Вашингтон Департамент здравоохранения штата Вашингтон NCDHHS расширяет демографические данные на панели инструментов вакцины — Робезонианское число случаев COVID-19 в Робезоне, Вирджиния увеличилось на 1230 по сравнению с прошлой пятницей — WHSV WHSVПенсильвания делится обновленной информацией о панели мониторинга раннего предупреждения COVID-19, уровнях передачи вирусов в графствах, отслеживании случаев заболевания предприятиями — Губернаторство__.gov Governo __. gov ОБНОВЛЕНИЕ СИТУАЦИИ: COVID-19 14.09.2021 — Оклахом__ Оклахом__Миссури за выходные зарегистрировано 600 000 случаев заражения COVID — KTVI Fox 2 Сент-Луис KTVI Fox 2 Сент-Луис Грузовики восхваляют принятие двухпартийного законопроекта об инфраструктуре | Государство | insidenov__ — Внутри NoVA Внутри NoVA Конгресс Колумбии принимает Закон об удаленной работе — Lexology LexologyMonona Grove рассказывает о новых правилах использования масок в школе, выпускной; Судьба программы SRO по-прежнему висит на волоске — отсутствие Бадера толкает Карлсона в центр возрождения дальнего поля, открывает путь к поиску подходящего варианта — STLtoda__ STLtoda__ Вот прогноз погоды на июль.21, 2021 в Уинстон-Салеме, Северная Каролина — Winston-Salem Journal Winston-Salem JournalHawaii сообщает об 1 новой смерти, связанной с коронавирусом, и 54 дополнительных инфекциях — Звездный рекламодатель Гонолулу Звездный рекламодатель Гонолулу Хегели от T2 Racing Porsche на вершине, поскольку Bronze Test запускает 2021 TotalEnergies 24 часа в спа — GT World Challenge в Европе GT World Challenge в Европе Число случаев COVID-19 в Вирджинии в четверг увеличилось на 2036 — WHSV WHSVLISTING ДЕПАРТАМЕНТА ОБЩЕСТВЕННОГО ЗДРАВООХРАНЕНИЯ ПРЕСС-РЕЛИЗЫ — Департамент общественного здравоохранения Департамент общественного здравоохранения округа Кросс Джаггернаут проезжает мимо Blue Hill 86-8 — Grand Island Independent Grand Island IndependentCity утверждает измененный договор аренды и договор с Animal Coalition (см. PDF-файл измененного договора аренды здесь) — wjl__ wjl__POLICE: Подозреваемый арестован после вооруженного ограбления, похищения — WAOW WAOWPandemic утверждает, что еще 26 жизней в Ливии, еще 17 в ОАЭ — Анадолу Агентство Anadolu Agency__ea COVID-19 растет, поскольку власти рассматривают возможность более жесткого дистанцирования — Yahoo News Yahoo News. Представители PSRC призывают родителей и учеников следовать протоколу COVID-19 — Робсонианское обновление о коронавирусе Робезона: 865 733 инфекции, 22 660 связанных смертей; Варианты случаев продолжают расти — NJ Pen NJ PenDocket Alarm представляет новую «улучшенную» функцию, которая предоставляет полезную информацию и расширяет возможности для судебных разбирательств — PR Интернет PR Цены на лекарства, отпускаемые по рецепту, основанные на стоимости в Интернете, приносят пользу пациентам и продвигают инновации — Center for American Progress Center for American ProgressBuilding Permit: девять новых домов Beard Investments для Северного Вашингтона — репортер Magnolia, репортер Magnolia, Винод Аггарвал, генеральный директор VE Commercial Vehicles, говорит, что что касается грузовиков, рецессия закончилась — Financial Express Financial Express В округе Робесон 16 смертей, связанных с COVID-19. The Robesonian The RobesonianCoquille проведет День возврата наркотиков | Bandon News | theworldlin__ — Coos Bay World Coos Bay WorldTexas Roadhouse и Knights Inn в новом владельце — Racine County Eye Racine County EyeCOVID-19 ПОСЛЕДНИЕ: DHHR подтверждает пять новых смертей, более 300 выздоровлений по всему Западному Вирджинию — WVNS-TV WVNS-TVКоммерческая недвижимость: шоппинг центр в округе Поухатан продается за 4 доллара.325 миллионов — Richmon__ Richmon__ Сделки с недвижимостью в воскресенье, 29 августа 2021 г. | Бизнес-экономика | qctime__ — Quad City Times Quad City TimesCOVID-19 Ежедневный отчет от 19 декабря 2020 г. — Департамент здравоохранения и людских ресурсов Западной Вирджинии Департамент здравоохранения и людских ресурсов Западной Вирджинии Для справки: Разрешения на коммерческое строительство | Новости местного бизнеса | tulsaworl__ — Мир Талсы Всемирный центр Талсы, Центральный Техас, COVID-19 приближается к 1700 — KWTX KWTXВандербург, графства Уоррик отмечены красным цветом из-за уровня инфицирования, количество новых случаев заражения COVID-19 растет — Evansville Courier Press Evansville Courier PressFlexsteel Industries, Inc.- KCTV Канзас-Сити KCTV Канзас-Сити Флорида сообщает о 5 564 новых случаях COVID-19, поскольку агентство ЕС по лекарственным средствам считает, что преимущества вакцины против JJ перевешивают риски — Новости WKMG 6 ClickOrlando Новости WKMG 6 Программное обеспечение ClickOrlandoFoundation и McCormick Systems обеспечивают власть — GlobeNewswire Globe County Football путь — York News-Times York News-TimesMariah Sinead Martin | Некрологи | journalpatrio__ — Журнал Уилкса Патриот Журнал Уилкса Конгрегация PatriotIHM подает в суд ходатайство об объявлении пропавшей без вести монахини Скрэнтона мертвой — Scranton Times-Tribune Scranton Times-Tribune Tesla Roadster отправляется на третью — самую одинокую — орбиту вокруг Солнца — Обратное Обратное Более 400 жителей Центрального Техаса имеют активные случаи заболевания COVID-19, но сообщения о новых случаях продолжают падать — KWTX KWTXTransfers, происходящие в межсезонье подготовительного футбола округа Паско — Новости Suncoast Новости SuncoastDigital Twin Difference Maker? Геймификация — IndustryWeek IndustryWeekВакцина-индуцированная иммунная тромботическая тромбоцитопения (VITT) после вакцинации против аденовирусного вектора COVID-19: временные рекомендации для медицинских работников в отделениях неотложной помощи и стационарах — Научный консультативный стол в Онтарио COVID-19, список ожидания по вакцинам от COVID-19 в Онтарио Ridgecrest Regional направляет людей на веб-сайт Калифорнии — Ridgecrest Daily Independent Ridgecrest Daily IndependentFlorida сообщает о 5700 новых случаях COVID-19, поскольку CDC заявляет, что круизы в США могут скоро возобновиться — WKMG News 6 ClickOrlando Новости WKMG 6 ClickOrlandoJL КУЙКЕНДАЛЛ | Некрологи | moorenew__ — Новости округа Мур Пресса Новости округа Мур Пресса Отчет Управления шерифа округа Мур: 19-25 июля 2021 г. | Новости Catoosa Walker | northwestgeorgianew__ — Новости округа Катуса Новости округа Катуса Каякер Плейстоу погиб после того, как его вытащили из воды в Кингстоне — лидер профсоюза Представители профсоюза LeaderHealth сообщают о еще 43 случаях смерти от COVID-19 в Орегоне; общее количество заболевших превышает 150 000 — KG__ KG__Brazos County сообщает о 56 новых случаях COVID-19 в четверг — Bryan-College Station Eagle Bryan-College Station EagleEagleElection принимает участие в выборах для Норлины и Уоррентона — warrenrecor__ warrenrecor__ 15 июня 2021 | Юридическая информация | wvnew__ — WV News WV NewsПожарные сражаются с пожаром в Беттендорфе — Quad City Times Quad City Times В округе Солано зарегистрировано еще пять смертей от COVID за выходные, 250 новых случаев заражения — beniciaindependen__ beniciaindependen__China ATOTO S8 Gen 2 Android Car in-Dash Navigation Stereo System QLED Display Android Auto CarPlay на Global Sources, Автомобильная мультимедийная система, автомобильная стереосистема, автомобильная аудиосистема — Global Sources Global Sources Передача недвижимости: август.1, 2021 | Записи | messenger-inquire__ — messenger-inquirer messenger-inquirerNintendo запускает настольную игру Game of Life: Super Mario Edition; играть сейчас — HT Tech HT TechApril объявлен месяцем осведомленности о отвлеченном вождении | | brunswicktimes-gazett__ — Brunswicktimes Gazette. Brunswicktimes GazetteIIoT позволяет CommScope избежать дорогостоящих простоев — IndustryWeek. качается в пруд Бедфорд, тонет — Лидер профсоюзов Лидер профсоюзов Бюджет Сашема проходит, весь лист подкреплен профсоюзными победами, проигрывает только действующий президент, претендующий на переизбрание — OnSachem OnSachemCurtain Call получает собственное пространство, запускает ежеквартальные обеденные залы — Kokomo Perspective Kokomo Perspective Начинается весенний парад домов 24 апреля | Общественная жизнь — mycouriertribun__ mycouriertribun__The Covid-19 Tracker — STAT — STAT STATSchools, чтобы продлить бесплатное питание для детей до выходных — Journal Inquirer Journal InquirerНовый исторический маркер отмечает Эстер Хобарт Моррис | Люди | wyomingnew__ — Wyoming Tribune Wyoming TribuneBandhan Bank Автономный чистый доход от процентов (NII) в июне 2021 года в размере 2114 рупий.07 крор, рост на 16,7% г / г — Moneycontro__ Moneycontro__Montana впервые в 2020 году умерло больше, чем родилось — Helena Independent Record Хелена Independent RecordЛучшее дешевое автострахование в Стоктоне — Bankrat__ Bankrat__Winkler IB студенты проводят мебельную поездку в субботу | Образование | independenttribun__ — Independent Tribune Independent TribuneFireworks осветит небо 3 июля в Газбурге — Brunswicktimes Gazette Brunswicktimes Gazette 19 мая — Открытый рынок Хантертауна ищет поставщиков на июньское открытие — FW Business FW BusinessBroken, брошенные велосипеды должны быть помечены для вывоза — Purdue Exponent Purdue ExponentS пропавшая собака пары подошла к печальному концу — Робезонианец Робезонианец Где получить вакцину от COVID-19 | Главные новости | wandt__ — WAND WAND Обновленный дизайн студентов Корнелла Ньюфилд — ithac__ ithac__ Житель Сиу-Сити приговорен к тюремному заключению за то, что у него было оружие при продаже марихуаны — Журнал Су-Сити Журнал Су-Сити Офис губернатора | TRANSCRIPT: 21 апреля 2021 г. Брифинг по коронавирусу СМИ — N__ Студенты N__PSRC возвращаются в летний учебно-ознакомительный лагерь — Робезониан The RobesonianSununu снимает ограничения на поездки, розничную торговлю и караоке внутри страны — Conway Daily Sun Conway Daily SunCouple обвиняется в нескольких обвинениях | Новости | brunswicktimes-gazett__ — Brunswicktimes Gazette Brunswicktimes GazetteСовместное слушание дела по солнечным установкам | Новости | brunswicktimes-gazett__ — Brunswicktimes Gazette Дом Brunswicktimes GazetteEstate с множеством улучшений, подземный бассейн закрывается на уровне 1 доллара.13 миллионов — Frederick News Post Frederick News Post Ирригация: FG передает 289 гектаров сельхозугодий фермерам Джигава — Premium Times Premium Times Футбол штата: старший QB Lake Mills Адам Моен назван тренерами штата игроком года для малых школ — Madiso__ Madiso__

щиток приборов. Общая информация, Messa a punto, riparazione

Это сделано для того, чтобы оскорбить проблемы, связанные с ассоциацией всех автомобилей.Эта дисковая статья добавлена ​​в независимую модель автомобиля VAZ 2110.

Общие характеристики

Разработанная модель VAZ 2110 была создана с применением большого количества первичной продукции для массового производства. В серии автосалонов 1996 года. Questa macchina non era come nessuna delle prevdenti uscite. ВАЗ 2110 — более ранняя версия для пассажиров. Авто — это программа для руководства в городской среде с превосходным качеством изображения.Il veicolo appartiene al tipo di berlina, ha quattro porte, il corporation и полностью в металло. Установите карбюратор на автомобиле и двигателе с объемом 1,5 литра. A seconda della configurazione, il veicolo era equipaggiato con fendinebbia, alzacristalli elettrici, sedili anteriori riscaldati, specchietti laterali elettrici riscaldati e un computer di bordo. Anche sulla macchina, se lo si desidera, можно установить un meccanismo antifurto elettronico, airbag, aria condizionata, freni antibloccaggio, добавить освещение.La tappezzeria — это настоящая реальность в тессуто. Per il trasporto di carichi voluminosi e для aumentare la Quantità di bagagli, i sedili posteriori Possono essere ripiegati.

ВАЗ 2110. Крускотто. descrizione

il cruscotto Sono inclusi i seguenti sensori: contagiri tachimetro sensore di temperatura del motore sensore del livello del carburante. Нет квадроциклов ВАЗ 2110 — это отличное качество. Il tachimetro indica quanto velocemente l’auto si sta muovendo. L’uso del tachimetrotermina il numero di giri del motore.Sul cruscotto ci sono due metri di distanza. У метро Мостра иль Чилометраджио, что на авто есть Percorso durante l’intero periodo di funzionamento, il secondo и «giornaliero». Il contatore giornaliero può essere ripristinato usingizzando il pulsante Applicato. L’illuminazione del cruscotto del VAZ 2110 si acnde con il pulsante anabbagliante.

Come rimuovere il cruscotto?

В зависимости от модели ВАЗ 2110, необходимо выполнить следующие операции:

  • Dalla batteria — это необходимо для окончательной сдачи «мужчины»;
  • svitare le viti e rimuovere il quadrostrumenti;
  • svitare le 2 viti che fissano il cruscotto alla piastra di copertura e rimuovere il quadrostrumenti dalla presa;
  • необходимо отключить от каблаго дель крускотто.

Для установки cruscotto, необходимо установить правильное положение в обратном порядке.

Nuova fodera nel cruscotto

Nel VAZ 2110 cruscotto Sembra poco appariscente e può annoiarsi rapidamente, ma non vuoi comprarne uno alternativo con un computer di bordo include, perché dovrai di spendere. Процесс обновления приборной панели является аргументом Скоттана. Самый простой способ для преобразования cruscotto — это установка уникального специального наложения, который позволяет легко получить новые автомобили.Al costo sono poco costosi, e ci sono molte opzioni con modelli diversi. Quindi trovare la copertina a modo loro non sarà difficile.

При установке заклепки необходимо установить полную панель инструментов. Il prossimo passo является римлянином с участием le frecce dal pannello. Durante il montaggio del pannello e l’installazione posteriore delle frecce, необходимо установить, чтобы он проводил без использования nulla quando il veicolo и в движении, альтернативном sarà, который необходимо смонтировать новое паннелло и рифарло.Un assetto ben scelto sul quadrostrumenti del VAZ 2110 darà un aspetto migliore e sarà in armonia con l’interno dell’auto.

Синтонизация автомобиля ВАЗ 2110

Многие опции действуют на собственном автомобиле ВАЗ 2110. Один из самых модных вариантов — это то, что вам нужно. Для оплаты проезда, необходимо получить материалы и просить pazienza. Возможно преобразование крускотто в пышные фаси. Prima di iniziare l’aggiornamento, обязательно rimuoverlo.Il prossimo passo — это обычная лампа накаливания ВАЗ 2110 в светодиодах. L’installazione dei LED — это благоприятная возможность для вековых лучей, если это необходимо, и возможно создание скрытых источников света. Существуют различные модификации для изменения цвета приборной панели:

— Вы можете изменить ретро-иллюминацию контахилометров. Con l’aiuto della lama — это необходимо, чтобы модометр из колла, был распространен и оставлен после. Dopodiché, la luce del quadrante cambierà da verde a blu.

— Лампа накаливания на ВАЗ 2110 может быть построена со светодиодами. Для того, чтобы сделать цветным, необходимо отменить цветовой фильтр с лезвием. Я остаюсь возможным essere rimossi con un solvente. Il prossimo passo è quello di fissare la striscia LED all’interno del cruscotto. Вы можете коллеги по настроению, голубь, чтобы стать коллегой по лампадину. Если вы отменяете розовый цвет из часто используемых цветов, вы можете использовать его для маникюра и использовать его для маникюра, и вы можете выбрать цвет, который будет выбран по вашему желанию.

— Возможно использование автоматической камбио ретроиллюминации. В соответствии с тарифом, необходимо получить светодиодные индикаторы с многоцветными диодами и коллегами по крускотто. Cambia colori diversi con un pulsante separato collegato all’elettronica dell’auto.

Электрическая схема устройства визуализации прибора

Узел визуализации автомобиля ВАЗ 2110 включает в себя схему электронного управления, содержащую детальное содержание и синхронизирующее звук и светодиодные индикаторы.Индикаторы квадроцикла Автомобили ВАЗ 2110 показывают ошибки и ошибки:

  • недостаточного количества хладагента;
  • livello di olio indefficiente;
  • недостаточного количества ликвидных лавок;
  • Лампада для внешнего освещения;
  • cinture di sicurezza;
  • cancellare le pastiglie dei freni anteriori;
  • aprire la porta dell’auto.

Finalizzazione del pannello insonorizzante VAZ 2110

Molti proprietari della vettura VAZ 2110 si trovano di fronte un проблема, возникшая в панели, которая scricchiolano quando si guida un veicolo.Una delle vie d’uscita в этой ситуации улучшенного акустического изолятора. В соответствии с тарифом, это обязательно должно быть паннелло в трёх партиях, которое следует за месяцем на буллонах фиссаджио. Для антиграфии можно использовать модель, которую можно упорядочить по слухам, можно использовать битопласт или другие материалы с аналогичной собственностью. In quei luoghi in cui gli elementi in plastica sono in contatto tra loro, необходимо использовать модель, создать блокировку всех элементов для создания элементов фиссаджи для воды.Il retro del siluro deve essere intonacato con bitoplasto. Nella maggior parte delle auto, la sezione cigolio è soggetta a fusibile e vano portaoggetti. Для того, чтобы избавиться от сигарет в зоне скатола и отдыха на паннелло, необходимо использовать модель в битопласте для создания плотного тела на фонде портаоггетти. Основные преимущества битопласта — это то, что вам нужно. Это предложение, dovrebbero sorgere problemi durante il montaggio del pannello posteriore. Эти несколько азионов автоматически гарантируют легкость и устранение слухов и всех внутренних дел.

Cruscotto VAZ 2110. Prezzo

L’aspetto standard del cruscotto VAZ 2110 appare pallido, ma per agiungere originalità ad esso, возможно eseguire alcune semplici operazioni. Один из первых семплов является составной частью ретроиллюминации и новых новых устройств. Это может быть реализовано с использованием следующих модификаций:

  • Cambia il tuo pannello Strumenti ei Pulsanti Retroilluminati. В соответствии с тарифом вы можете использовать специальную флюоресцентную лампу: цветные, цифровые, частые, тактовые.Также можно установить обычные лампы со светодиодами или установить светодиоды.
  • Acquista la fodera pronta sul cruscotto (un vasto assortimento può essere trovato nel mercato automobilistico). Автомобиль ВАЗ 2110 в стиле крускотто.
  • Acquista e installa un Nuovo Pannello Strumenti (Disponibile con varie modifiche: digitale e freccia) с компьютером в комплекте.

  • Sostituisci intermente l’intero cruscotto o siluro (ciò richiederà più tempo e denaro).

Описание панели приборов ВАЗ 2110. Органы управления

Благодаря значкам на приборной панели водитель всегда может узнать состояние узлов и агрегатов своего автомобиля. Но чтобы точно знать, о чем идет речь, необходимо учитывать распиновку панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы расскажем ниже.

[Скрыть]

Устройство панели приборов

Что делать, если панель приборов не светится и не работает? Как настраивается приборная панель и как ее разобрать при необходимости? Прежде всего, давайте посмотрим на его структуру.

Комбинация приборов автомобиля включает в себя следующие элементы:

  • тахометр, позволяющий контролировать количество оборотов двигателя внутреннего сгорания;
  • спидометр, показывающий скорость движения;
  • Регулятор уровня топлива в баке;
  • регулятор температуры блока питания, а именно антифриз в системе охлаждения;
  • контрольных показателей, которых должно быть 12;
  • диодные индикаторы подвески панели приборов ВАЗ 2110;
  • разъем резервного питания, в котором горит контрольная лампа;
  • несколько площадок для подключения кабелей.

Следует отметить, что красный блок на схеме подключения отмечен символами X2, а белый блок — символами X1, поэтому перепутать эти элементы не удастся. Если говорить напрямую о пульте управления «десятки», то в этих машинах используются несколько типов панелей приборов, расположенных на торпеде. В этом случае большая часть зависит от года выпуска. автомобиль — автомобиль может быть оборудован как старой, так и новой версией устройства.

  1. Одной из особенностей старой приборной панели является то, что все устройства установлены в ней симметрично.
  2. В панели управления нового образца несколько индикаторов — температуры силового агрегата и уровня бензина — расположены с небольшим смещением вправо.

Если приборы не работают, перестают гореть лампочки, зачастую единственный выход — разобрать панели. На практике некоторые компоненты вполне могут выйти из строя, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед ремонтом панели приборов ВАЗ 2110 рекомендуем ознакомиться с распиновкой щита.Это делается для того, чтобы понимать, куда ведет тот или иной провод и какую функцию он выполняет, какие предохранительные элементы используются и т.д. можно найти в руководстве по эксплуатации автомобиля. Если у вас есть под рукой такая книга и машинка, а также желание, любые проблемы в работе пульта управления можно решить без помощи электрика.

Распространенные неисправности и способы их устранения

ПКП может перестать работать по нескольким причинам.

Как правило, снятие панели приборов проводится при возникновении таких неисправностей:

  1. Перестала работать подсветка на панели управления «десятки». В этом случае необходимо провести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Щиток мог перестать работать просто из-за сгорания элементов безопасности, либо лампы могли выйти из строя из-за износа, часто причиной является короткое замыкание. В принципе, как показывает практика, причин более чем достаточно, поэтому иногда очень проблематично выявить и решить проблему без тестера.
  2. Одна из самых серьезных проблем, для решения которой может потребоваться замена разобранного устройства, — это полный выход из строя. Если происходит сбой системы, и на приборной панели перестают работать все без исключения датчики и индикаторы, стрелки контроллеров падают вниз, а лампочки просто не загораются. Для устранения проблемы необходимо в первую очередь провести диагностику узла безопасности № 15, он имеет маркировку F6 и находится в блоке предохранителей. Если этот компонент перегорел, то эта неисправность решается просто — заменой на новый.Однако для начала нужно точно выяснить, в чем причина его выгорания. Сначала следует найти и устранить причину, только потом установить новую деталь … Как правило, причиной перегоревшего предохранителя является короткое замыкание в бортовой сети.
  3. Стрелки начали самопроизвольно двигаться вверх-вниз. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого массового контакта. Сначала насыпная проволока подается к перегородке, предназначенной для разделения салона и моторного отсека… При необходимости добраться до него потребуется демонтировать аудиосистему с места установки, необходимо проверить качество ее фиксации.
    Во-вторых, довольно часто при установке массу выносят в другое место, чтобы было удобнее добраться. Так что если у вас есть противоугонная система, а под автомагнитолой нет провода, попробуйте поискать его под обшивкой салона, в частности, возле левой ноги автомобилиста.
    В-третьих, заземляющий провод мог быть поврежден при установке новой автомагнитолы.При подключении отрицательного провода заземляющий провод необходимо открутить. Далее проводится его обратная установка, однако, как показывает практика, зачастую она менее надежна, чем была изначально. В результате вибраций, возникающих при движении, движении по неровным дорогам, включая ямы и неровности, крепление со временем начинает ослабевать. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности панели управления. Итак, в первую очередь нужно надежно закрепить публикации, так как это может принести определенные трудности в будущем.
  4. Неисправности, связанные с работой самого устройства. Если нужно качественно проверить, все ли с этим устройством в норме, по возможности демонтируйте его с места установки, но для этого не отсоединяйте провода, питающие его. Сначала диагностируется белый провод с маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра также следует диагностировать наличие напряжения на 9 и 10 контактах. Если система исправна, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт.Также рекомендуем проверить заднюю часть приборной панели — все токопроводящие дорожки на ней должны быть неповрежденными.
  5. Как показывает практика, проблема неработоспособности панели управления часто бывает вызвана выходом из строя самого прикуривателя. Это связано с тем, что многие автолюбители практикуют подключение к этой розетке различных электронных устройств и гаджетов для выполнения различных функций. Например, это может быть зарядное устройство для мобильного телефона, планшета, а также видеорегистратор, антирадар, GPS-навигатор и другие устройства, которые могут питаться от приемника.Поскольку устройства этого типа потребляют большое количество тока, устройства часто отключают сам прикуриватель, также нередко может возникать проблема перегорания предохранительного элемента F19. Соответственно, панель управления либо полностью выключена, либо продолжает работать, только некорректно. В том случае, если предохранитель исправен, можно попробовать отключить блок розетки прикуривателя. Если эти действия не дали результатов, просто замените предохранитель.
  6. Тюнинг панели приборов ВАЗ 2110 часто бывает причиной ее выхода из строя.Новый щит мог быть установлен неправильно, поэтому теперь он не работает. Или при установке не все провода были подключены к приборке, тоже могли просто гнуться. Если проблема кроется в проводах, то их замена решит проблему (видео от LedStyle70).

На самом деле большинство неисправностей, связанных с функционированием панели управления, часто решаются самостоятельно в домашних условиях. Особенно, если речь идет о продукте отечественного автопрома — «десятке». Но здесь нужно учесть несколько моментов.Если у вас нет опыта или знаний в плане работы с электротехникой и электроникой, то не занимайтесь самостоятельным ремонтом. Лучше обратитесь к квалифицированному специалисту. Пусть деньги заплатят, но будьте уверены, что все будет сделано правильно.

Извините, в настоящее время нет доступных опросов.

Видео «Как установить светодиодные лампы в приборку»

Подробнее о том, как самостоятельно установить диодные лампы в панель управления, смотрите из видео ниже (автор видео — Алексей Липатов).

Комбинация приборов объединяет контрольные приборы: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, указатели уровня топлива и контрольные лампы. Контрольные лампы с красным фильтром запрещают дальнейшее движение.

Электронная комбинация приборов может быть установлена ​​на некоторых автомобилях. Отличается только системой управления и принципом работы приборов (стрелки спидометра и тахометра приводятся в движение шаговыми двигателями, при отключении АКБ сбрасывается суточный пробег автомобиля и т. Д.). В электронной комбинации приборов допускается только замена лампы; в случае других неисправностей комбинация приборов заменяется полностью.

Схема подключения устройства управления (вид сзади)

1 — контрольная лампа резерва топлива
2 — контрольная лампа комбинации приборов
3 — контрольная лампа правого поворота
4 — контрольная лампа левого поворота
5 — указатель температуры охлаждающей жидкости
6 — контрольная лампа наружного освещения
7 — регулятор лампа давления масла
8 — контрольная лампа стояночного тормоза

9 — контрольная лампа заряда АКБ
10 — тахометр
11 — контрольная лампа «Проверьте двигатель»
12 — спидометр
13 — контрольная лампа уровня тормозной жидкости
14 — контрольная лампа аварийной сигнализации
15 — контрольная лампа дальнего света фар
16 — указатель уровня топлива

Проверка устройств контроля и их датчиков

Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввинченным в головку блока цилиндров.В датчике установлен термистор (резистор, который меняет свое сопротивление в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и подключите его к массе.

Если стрелка отклоняется, датчик неисправен.Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите на массу левый вывод термометра, подключенный к штекеру 5 белого блока комбинации приборов. Отклонение стрелки укажет на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоединить провод от датчика.Если стрелка отклонилась к началу шкалы — датчик неисправен, если нет — замыкание провода на массу или не работает указатель. Исправность последнего можно проверить, отсоединив белый блок комбинации приборов от жгута проводов и соединив его штекер 1 с «массой», а штекер 10 с «+» аккумулятором … В этом случае исправный указатель ( при включенном зажигании) должна иметь стрелку в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке… Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом с поплавком. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 литров бензина.

Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в бачке датчика, Ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

Данные для проверки указателя уровня топлива: Положение указателя Сопротивление указателя указателя уровня, (при напряжении Ом в бортовой сети 13-14 В) в начале шкалы 285-335 в середине шкалы 100 -135 в конце шкалы 7-25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и подключите его к массе.Если стрелка отклоняется, неисправен датчик или цепь, соединяющая его с массой. Если стрелка не отклоняется, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите на массу правый вывод индикатора, подключенный к вилке 10 красного блока комбинации приборов. Отклонение стрелки укажет на неисправность цепи датчика-указателя. Если стрелка не отклоняется, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика.Если стрелка отклонилась к началу шкалы, датчик неисправен, в противном случае провод замыкается на массу или указатель не работает. Исправность последнего можно проверить, отсоединив красный блок проводов комбинации приборов. В этом случае рабочий указатель имеет стрелку (при включенном зажигании) на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления.Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик формирует прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути транспортного средства.

При выходе из строя устройств управления или датчиков их заменяют.

Блок индикации бортовой системы мониторинга

Блок индикации установлен в консоли приборной панели и выдает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправности ламп внешнего освещения или их цепей, износе передних тормозных колодок, недостаточном уровне: моторного масла, охлаждающая жидкость, омывающая жидкость.Также блок включает и выключает (с задержкой) внутреннее освещение при открытии любой двери. Агрегат выключается, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие водительской двери прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, когда дверь закрывается, ключ вынимается или поворачивается из положения «0».

После поворота ключа в положение «Зажигание» установка переходит в тестовый режим.В то же время включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться, что они работают правильно. При этом поступают сигналы от датчиков уровня (охлаждающей жидкости, омывающей жидкости и моторного масла).

Если какой-либо датчик показывает недостаточный уровень, по окончании проверки соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит постоянно, пока ключ зажигания не будет повернут в положение «0».

После запуска двигателя датчики уровня не опрашиваются.Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля исправности ламп (габаритные огни и стоп-сигнал) и концевых выключателей дверей. В случае износа тормозных колодок, перегорания лампы или неисправности открытия двери звучит зуммер и мигает соответствующий индикатор. Через 8 ± 2 с он загорится ровным светом и зуммер выключится. После закрытия двери индикатор гаснет, в случае других неисправностей горит до тех пор, пока ключ не будет повернут в положение «0».

Датчик уровня охлаждающей жидкости (и омывателя) состоит из пластиковой трубки, герметизированной снизу с герконом внутри, и поплавка с магнитом, надетым на трубку.Датчик уровня масла — с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей жидкости и омывающей жидкости имеют двухконтактный разъем, датчик уровня масла — одноконтактный разъем (второй контакт — масса автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одинарного контактного разъема. Датчики продаются в комплекте с подушечками; при их замене датчик устанавливается на внутреннюю площадку.

Бортовой компьютер

На некоторых автомобилях вместо часов на приборной панели может быть установлен маршрутный компьютер, показывающий время с начала поездки, расход топлива, среднюю скорость, расчетный пробег на оставшемся топливе, температуру воздуха снаружи автомобиля. Кроме того, он может работать как будильник.

Снятие комбинации приборов

… И отсоединить разъемы выключателя заднего противотуманного фонаря и обогрева заднего стекла.

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для изделия отечественного автопрома. Любая машина не безгрешна, поэтому автовладельцам ничего не остается, как бороться с проблемами, которые возникают снова и снова.

Устройство

В данном случае в комбинацию приборов на ВАЗ 2110 входят:

  • Тахометр;
  • Пидометр
  • ;
  • указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески панели приборов;
  • Запасной патрон для контрольной лампы;
  • Пара колодок для подключения проводов.

Не забудьте добавить, что красный блок на электрической схеме обозначен как X2, а белый световой блок обозначен как X1. Поэтому путаницы больше не получится. Если помните, конечно.

Что касается панели приборов, то для модели ВАЗ 2110 используется два вида. Все зависит от года выпуска машины, так как есть старая и обновленная версия.

  1. В старых приборных панелях устройства расположены симметрично.
  2. Панель приборов нового образца отличается расположением со смещением вправо двух индикаторов — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к решению проблемы самостоятельно, рекомендуем ознакомиться с распиновкой панели приборов n и ВАЗ 2110. Иными словами, вы должны понимать, где какая проводка ведет, для чего она предназначена, какие есть предохранители и так далее.

Все это легко узнать по данным из инструкции по эксплуатации.Имея под рукой такую ​​наглядную литературу и автомобиль перед глазами, вы сможете исправить типовые неисправности приборной панели без помощи специалистов и специальных знаний в области электроники.

Проблемы и их устранение

Существует несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 российского производства.

  1. Не загорается подсветка панели приборов на ВАЗ 2110. Проверить контакты, состояние проводки, отвечающей за подвеску.Могли просто перегореть предохранители, могли перегореть сами лампочки в результате износа, короткого замыкания. На самом деле причин может быть много, поэтому не всегда удается решить вопрос за пару минут.
  2. Самая серьезная поломка для панели приборов — это полный выход из строя сборки. В такой ситуации перестают работать все индикаторы, стрелки опускаются вниз, контрольные лампы не загораются. Чтобы устранить проблему, сначала проверьте 15-й предохранитель, обозначенный F6.Вы найдете его на монтажном блоке … Если этот элемент перегорел, решить проблему простой заменой предохранителя не удастся. Ищите причину, по которой он перегорел. Обычно это банальная электрическая схема.
  3. Стрелки прыгают вверх и вниз. Это также обычное явление, которое в большинстве случаев вызвано плохим массовым контактом:
    1. Этот массивный провод идет к перегородке, отделяющей салон и моторный отсек от приборной панели. Чтобы добраться до него, снимите магнитолу с ее места.Проверить качество его крепления;
    2. Нередко при установке сигнализации смещают массовый провод в другое место для более удобного доступа. Поэтому, если у вас есть сигнализация, но нет провода под магнитолой, то ищите его за обшивкой салона возле левой ноги водителя;
    3. Провод заземления может быть поврежден при установке новой аудиосистемы. При подключении минуса массу откручивают, а потом часто устанавливают обратно, только не так надежно, как было изначально.Из-за вибраций, неровностей и ям крепление ослабевает, пропадает контакт. Отсюда нерабочая панель. Не поленитесь правильно обмотать массу проволокой, так как часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема комбинации приборов. Чтобы проверить, все ли с ним в порядке, извлеките как можно больше из сиденья, но не отсоединяйте проводку, идущую к колодкам. Проверяется белый провод (Х1), идущий на первый контакт. Не лишним будет проверить напряжение на 10.9 и 6 контактов. Во время нормальной работы системы прибор должен давать показания около 12 вольт. Обязательно посмотрите на тыльную сторону экрана, убедитесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Нередко на ВАЗ 2110 выходит из строя панель приборов из-за прикуривателя. Вы, наверное, не исключение среди водителей, которые подключают всевозможные дополнительные устройства, устройства. Так много людей заряжают свои телефоны, подключают планшеты, видеорегистраторы и другое оборудование.Устройства, потребляющие большое количество тока, разрушают прикуриватель или вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или работает некорректно. Если предохранитель не поврежден, просто отсоедините гнездо прикуривателя. Если такие меры не помогли, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, что если говорить об автомобиле как ВАЗ 2110.

Но есть важное НО. Если у вас нет минимального опыта работы с электроникой, ничего не разбираетесь в электрике, категорически не рекомендуем подходить к проводам приборной панели. В этом случае обращаться на СТО, иметь дело только с опытными автомеханиками и людьми, хорошо разбирающимися в автоэлектрике.

Улучшайся … Возможно, скоро ты сможешь пересесть на более дорогую, современную машину… Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — отличный тренажер, позволяющий проводить ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта … Любому мужчине важно уметь не только водить, но и , в случае необходимости, отремонтировать свою машину.

Очень часто выходит из строя приборная панель автомобиля ВАЗ 2110. При этом с его подсветкой иногда возникают проблемы.
Некоторым просто не нравится, как он светится в темноте.В этом случае желательно заменить подсветку.
В данной статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видеообзоре в Интернете.

Замена подсветки панели приборов

Для этого нужно использовать следующий алгоритм:

  • Снимите панель.
  • Обозначение подсветки определяют специальные светодиодные лампы.Для замены подсветки эти лампочки необходимо снять.

Примечание: делать это нужно очень осторожно, так как они довольно маленькие. Кроме того, можно повредить саму панель.

  • Но перед этим следует его разобрать. Это не сложная задача, так как для его разборки нужно просто нажать на защелки, чтобы можно было снять лампочки.
  • Все видели, что сверху на приборной панели есть «наклейка» и обозначения (скорость, количество бензина).Он держится на клее, поэтому чтобы его удалить, придется «копнуть поглубже».
    Удалить остатки клея.

  • Можно приступать к замене подсветки.

Примечание: Желательно выбирать не очень яркие цвета, напрягающие глаза. Идеально подойдут белый или синий цвета.

  • Чтобы снять светофильтр, расположенный на обратной стороне «наклейки», нужно взять канцелярский нож. Светофильтр расположен под защитным слоем.Для начала нужно его снять. Не давите ножом слишком сильно, так как это может привести к повреждению необходимых деталей.

Примечание: Легче удалить, если протереть ножом в одном направлении, а затем в другом.

  • Чтобы вставить светодиодные лампы, снимите плату, находящуюся в пластиковом корпусе. Для них будут специальные отверстия.

Примечание: но это еще не все — вам нужно будет припаять проводку лампочек к плате, чтобы они заработали.

  • Теперь вам нужно собрать все обратно и правильно установить.

Подсветка отдельная стрелка

Если вы хотите, чтобы стрелки светились другим цветом, вы можете сделать следующее:

  • Снимите приборную панель.
  • Разобрать.
  • Разместите отдельные светодиоды под стрелками.

Примечание: в этом случае стрелки загораются другим цветом только при зажигании.

Как поменять подсветку с помощью цветной пленки

Для изменения цвета подсветки приборной панели менять светодиодные лампы не требуется.
Для этого вы можете просто:

  • Возьмите 12 светодиодов и светодиодную ленту.
  • Снимите лампочки с цоколя и вставьте на их место один светодиод.
  • Необходимо взять необходимое количество светодиодной ленты.

Примечание: длина измеряется размером панели.

  • Основание и светодиоды необходимо вернуть на прежнее место.
  • Приклейте ленту к пластику панели (необходимо поддерживать соответствующую температуру).
  • Хорошо затяните блок.

Панельный чек

Если приборная панель была разобрана, то ее нужно проверить.
Для этого:

  • Необходимо нажать и удерживать кнопку сброса.
  • Включите зажигание.
  • Все стрелки должны идти вверх.Это должно произойти трижды.

Примечание: если все стрелки работают правильно, то все они пойдут вверх. В противном случае вам нужно их разобрать.

Как убрать стрелки с панели

Если стрелки не работают, то их нужно удалить и поставить обратно, так как они могут быть неправильно установлены:

  • Возьмите стрелку.
  • Начните крутить против часовой стрелки.
  • В этом случае необходимо немного подтянуть вверх.
  • Заменить и проверить, работают ли.

Как собрать и разобрать панель

Чтобы сбросить показания спидометра или устранить проблему, из-за которой индикатор поворота на панели не мигает, его необходимо удалить.
Для этого необходимо выполнить следующие действия:

  • Вы можете снять крышку, но плата все равно будет заблокирована.
  • Вам нужно взять отвертку Phillips и с ее помощью открутить еще несколько болтов.
  • Теперь нужно отщелкнуть защелки на панели.Следует начинать снизу. Если они отсоединились с нижней стороны, то их можно подтолкнуть вверх. Так что комиссия будет списана быстро.
  • Все стрелки необходимо удалить.

Примечание: некоторые стрелки снять легко, но стрелки индикатора бензина удалить намного сложнее. Чтобы убрать стрелки, нужно их аккуратно потянуть.

  • Панель разобрана, теперь нужно попробовать решить проблему.

Примечание: на плате есть очень маленькие светодиоды, которые тоже могут перегореть.Из-за них может не мигать указатель поворота, поэтому их необходимо заменить.
Это требует работы с паяльником.

А вот если панель разобрали для сброса показаний спидометра, то:

  • Найдите на плате черную кнопку суточного пробега.
  • Щелкните по нему.

Теперь желательно как-нибудь собрать панель обратно.
Это стало еще проще:

  • Поместите плату в пластиковый футляр.

Примечание. Желательно иметь под ним чистую ткань, чтобы не поцарапать ее поверхность.

  • Теперь нужно вкрутить болты на самой панели. Их пока полностью затягивать не нужно, так как стрелки сначала нужно поставить на место.
  • Перед установкой стрелок на место их необходимо тщательно протереть, так как под воздействием света будут видны отпечатки, грязь и т. Д.

Примечание: стрелки должны быть установлены примерно на 3-4 мм ниже нуля.Также важно, чтобы между стрелками и спидометром был небольшой зазор, иначе они заклинят.
Устанавливать и снимать длинные стрелки намного проще. При установке коротких стрелок нужно быть очень осторожными, так как они более тонкие, чем длинные.

  • Перед тем, как поставить стекло, его тоже нужно протереть. Теперь защелкните защелки.
  • Закрепите доску болтами.
  • И последнее, но не менее важное: вверните винты на крышке, затем замените все лампы.

Работать с панелью в автомобиле, наверное, проще всего. Поэтому нет смысла идти в автосервис, где цена даже за такую ​​пустяковую работу будет высока.
Лучше просмотреть кучу фото и видео, прежде чем решиться на ремонт и тюнинг салона автомобиля своими руками, чтобы не навредить машине. Любая инструкция поможет быстро и качественно выполнить работу.

На ВАЗ 2110 не работает панель приборов? Для ремонта понадобится схема, распиновка панели.Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния автомобиля, показывает количество топлива, скорость, а также информирует владельца ВАЗ 2110 о неисправностях в работе агрегатов. Но не для всех автомобилистов приборная панель — открытая книга, особенно для начинающих водителей. В этом материале описана распиновка, принцип работы, назначение устройств, основные неисправности, а также порядок ремонта.

Показатели

Панель приборов

В момент зажигания загораются все лампочки на панели приборов, после запуска двигателя большинство индикаторов гаснет.Иногда даже после запуска двигателя одна лампочка продолжает гореть или даже мигать. Это настораживает водителей, ведь сложно сказать, какой агрегат в автомобиле ВАЗ 2110 неисправен; Дианостика требуется для определения поломки.

Мы знаем, что «десятка» может быть старой или новой. В обоих вариантах обозначения остаются идентичными, разница лишь в расположении лампочек и их расположении.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110.Если они продолжают гореть при работающем двигателе, значит, придется проводить ремонт.

Идем слева направо:

  1. Крайняя левая лампа на панели приборов относится к воздушной заслонке — индикатор присутствует в моделях с карбюраторным двигателем;
  2. Значок масленки. Если индикатор горит или мигает, значит в силовой установке упала компрессия масла, неисправен насос;
  3. Буква «П» внутри круга.Приборная панель сообщает, что вы забыли отпустить стояночный тормоз;
  4. Лампа, сообщающая о неисправности аккумулятора или генератора. Возможно обрыв ремня генератора, возник обрыв цепи, не производится зарядка;
  5. При срабатывании «дальнего» светится значок фары на панели;
  6. На иконке — индикатор показывает включенные размеры;
  7. Индикатор «Check Engine». Если горит, то необходимо срочно провести диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установки появились серьезные дефекты.Лучшее решение — перестанет двигаться;
  8. Сигнальная лампа расположена прямо над знаком неисправности двигателя.

В передней части помимо указанных индикаторов находится дисплей, показывающий пробег. Также в этой области находятся часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узким, но раскладка останется прежней.

Дополнительная панель

В автомобилях новой модели есть дополнительная панель с полезными индикаторами.Мигающий значок с изображением человека с ремнем сообщает о том, что пристегнуться стоит — это касается как водителя, так и его товарищей. Во время движения может загореться значок колеса, есть вероятность износа колодок, требуется ремонт.

  • Лампочка с масленкой — загорается, когда уровень масла опускается ниже нормы — проверьте уровень как можно скорее.
  • Омыватель ветрового стекла — сообщает, что омывающая жидкость почти пуста.
  • Термометр над баком — показывает повышенную температуру охлаждающей жидкости.
  • Значок с перечеркнутой стрелкой — не работает стояночный или стоп-сигнал.

Схема приборной панели

На рисунке выше показана электрическая схема комбинации приборов. То есть по этой схеме можно определить точку подключения на приборной панели неисправного индикатора. Он понадобится вам, если придется менять из-за неисправности, например, контрольной лампы аккумулятора. Но кроме схемы подключения понадобится еще и распиновка, о которой ниже.

Распиновка

Если вы хотите провести ремонт или другие операции на панели приборов, то вам потребуется распиновка ВАЗ 2110. Если его там нет, вам придется отследить каждый провод от индикатора, кнопки до устройства. Схема позволяет определить, какое из устройств не работает в случае неисправности в том или ином узле. Если показатели в старом и новом образцах ВАЗ 2110 идентичны, то распиновка немного отличается. Есть две колодки — красная и белая.Поначалу распиновка может показаться сложной. Возьмем для примера несколько разъемов.

Первое число — это черный провод, идущий на массу. Тринадцатое число привязано к датчику давления масла в системе, о чем нам тоже сообщает схема. Белый блок указывает номер разъема, провода и блока (блока), к которому идет проводка. Точно так же читается красный блок. Первый разъем содержит синий и красный провода, они идут к внешнему датчику температуры.Что касается тринадцатого числа, то здесь белый провод ведет к замку зажигания.

Распиновка и схема, показанные в этой статье, являются основными. Они могут отличаться цветовой кодировкой, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнить данные из статьи с руководством по эксплуатации, где также есть схема и распиновка.

Неисправности и ремонт

Инструменты или индикаторы могут быть повреждены.Это может быть часть индикаторов или даже весь спидометр. Владельцы ВАЗ 2110 редко сталкиваются с такой ситуацией, так как приборная панель исправно работает, особенно в отечественных автомобилях … Перед тем, как менять приборную панель или ремонтировать отдельные детали, стоит убедиться, что датчики исправны — используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу элементов из строя. На приборной доске детали крепятся простыми заклепками, отсюда и негативный результат.На кузов постоянно действуют вибрации, поэтому установка просто «разваливается», в цепи появляются обрывы. Ремонт в этом случае — это пайка заклепок и тщательная очистка контактов.


После завершения пайки приборную панель можно вернуть на место. Если есть свободное время, можно зачистить контакты наждачной бумагой. На старых автомобилях они обычно окисляются, что может помешать нормальной работе устройств.

Вы можете увидеть, как удалить дашборд, на видео ниже.

Сравните: ВАЗ 2110 или 2114?

Перед покупкой нового или подержанного отечественного автомобиля каждого автовладельца часто очень долго мучает агония выбора между несколькими моделями. И в этот раз мы рассмотрим сравнение двух моделей от АвтоВАЗа, таких как ВАЗ 2114 и ВАЗ 2110. И мы постараемся выделить все плюсы и минусы каждой машины.

Сразу отмечу, что каждую из этих машин мне приходилось эксплуатировать довольно долго и я могу объективно сравнить, какая из них где выигрывает, а какая проигрывает.

Двигатели десятой и четырнадцатой модели

Фактически, если брать серийные автомобили, то на автомобили десятого семейства устанавливались как обычные 8-клапанные, так и 16-клапанные двигатели. Но 14 числа по большей части остались только 8-кл. двигатели. Хотя в последние годы АвтоВАЗ предлагает потребителям покупать четырнадцатиклапанные и 16-клапанные, конечно, за дополнительную плату.

Итак, если посмотреть на последние модификации, то по ДВС между этими моделями нет абсолютно никаких различий, соответственно, и мощность силовых агрегатов будет на одном уровне.

Сравнение жесткости кузова и коррозионной стойкости

Здесь хотелось бы отнести плюс в пользу ВАЗ 2110 и сказать, что кузов этой машины сделан удачнее. Он не только прочнее 2114, но и более устойчив к коррозии. Это не просто рассуждения, а факты, которые могут подтвердить многие владельцы как той, так и другой модели.

При одинаковых условиях эксплуатации и хранения автомобиля кузов 2114 приходит в негодность намного быстрее десятка.Также стоит отметить, что аэродинамические характеристики и характеристики десятого семейства немного лучше, из-за чего скорость машины по паспорту немного выше.

Салон, приборная панель и отопитель

Что касается производительности приборной панели, то это, наверное, дело вкуса и особой разницы между этими марками автомобилей я не вижу. Лично мне 2114 показалась в этом плане удобнее, хотя многим нравится еще десятка. Спорить можно бесконечно.

По скрипам и посторонним звукам четверка немного проигрывает своему конкуренту, и именно эта модель считается одной из самых сильных погремушек.

Теперь несколько слов о отопителе салона. Особой разницы не заметил, хотя в довольно сильные морозы ездил и на одной, и на второй машине. ВАЗ 2110 показался чуть теплее, хотя, откровенно говоря, этим машинам далеко до таких моделей, как Калина или Гранта.

Подвеска и комфорт движения

Поскольку конструкция амортизаторов и стоек идентична на 99%, вы также не почувствуете разницы.Разве что на высокой скорости прохождения поворотов, десятка будет чувствовать себя увереннее за счет более жесткого кузова, как отмечают многие владельцы.

Сиденья в первой десятке комфортнее, да и проехать достаточно дальний путь комфортнее, конечно, не так устаёт спина.

В остальном разницы между этими автомобилями практически нет, если не смотреть на более симпатичный и современный вид ВАЗ 2110. Ведь за основу взята та же старая и знакомая модель ВАЗ 2108. детали которого до сих пор входят не только в первую десятку, но и на более современные модели, такие как Priora, Kalina и даже Granta.

АНАЛОГИЧНЫЕ АРТИКУЛЫ

Панель приборов 2110 серии AMC, Flash lan STREET STORM. Описание lan ciri

Mobil penumpang pisanan Vaz 2110 teka mudhun baris Déwan ing 1996, taun. Saka wektu iki, легендарис «Ten» iki diprodhuksi kanggo liyane 12 taun nganti 2008. Liwat kabeh wektu saka sawijining orane, akeh wis diganti lan apik mobil, nanging tetep panggah loro iku — miskin kualitas mbangunet desain desain. Kabeh model standar sing ditondoi dening vases sepuluh ora banget modern lan interior atraktif.Нанинг nduweni мобил умелые nemu cara kanggo ngganti wangun внутренняя мобил петь luwih apik. Салах кара ики тюнинг ВАЗ 2110. Панель пиранти сака дина ики, ана лоро сака панель настройки инструмента — ngganti desain tangan dhewe lan tuku Boards siap-digawe. Lan yen sampeyan ora apik banget ing desain piranti ukur elektronik, utawa mung ora pengin sampah wektu ing proses dawa lan nglarani iki, pilihan sing paling apik bakal tuku mekanisme siap-digawe kanggo Vaz 2110. Ing panel, saka per pengin sampah wektu ing proses кантик дхувур лан диперкайа, амарга кабех унсур дезайн пангинтен мету ринчи чилик ана.Дади, айо кан нделенг, апа петь приборные панели на УЛИЦЕ ШТУРМА, Flash lan AMC.

Приборная панель серии 2110 STREET STORM

приборная панель Iki kothak asli ing kombinasi ukuran kinerja. Ing tembung prasaja, iku tempel lancip saka werna putih, kang wis diinstal ing ndhuwur seri panel. Kajaba iku, perusahaan STREET STORM njangkepi macem-macem pratondho panah sing ora mung katon ayu, nanging uga menehi driver weruh apa wis arep karo kanca wesi kang nalika nyopir. Уга, ики калодханган светодиодный бекик петь биса нгобонг мацем-мацем верна лан мбандингаке гумантунг перубахан.desain rukun lan стилизация sukses — петь kaluwihan utama sing nduwèni панель инструментов 2110 серии STREET STORM.

Детали серии на базе AMC

Boten kados pawujudan pisanan, приборная панель iki ora mung kothak ayu, nanging uga rampung, переработанные инструменты kombinasi. Mangkono, seri 2110 dilengkapi AWS dashboard ngukur meksa lenga ing engine, цифровой аналоговый спедометр LAN, тахометр karo lampu neon, uga tampilan kristal lampu indikator Cairan Sing enggal информирует водителя сака karusakan unforeseen, lan akeh kedadosan liyane.Циферблаты цветные beda lan Chrome Potong nggawe панель Papan luwih informatif, lan interior — luwih atraktif.

Приборная панель 2110 Series Flash

pawujudan Iki structur kang kasusun namung pratondho numerik. Малах номер révolusi ditampilake ing tampilan khusus, канг wis cahya atraktif banget, lan iku ora mbebayani kanggo mripat manungsa ing wengi. панель аккаунта Flash — iki pilihan apik kanggo wong-wong sing kaya tliti, amarga saiki sampeyan bisa ngontrol kacepetan nganti siji-sepuluh километр за пробку.

У ВАЗ 2109 схема подключения панели приборов отличается на высокой торпеде

В ВАЗ 2109 схема подключения панели приборов состоит из трех групп заглушек на моделях с высокой торпедой выпуска после 1996 года и двух на более старых автомобилях. Все устройства собраны в комбинации и расположены со стороны водителя, справа от руля. Во время движения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

В ВАЗ 2109 электрические схемы размещены на печатной плате, которая фиксируется пружинами с защелками на задней стенке корпуса панели.Условно можно разделить на три группы вилок:

  • освещение, габариты;
  • характеристик узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка пронумерована 1, затем нумерация продолжается вниз с правой стороны, номера продолжаются сверху вниз по левой стороне. Терминалы BSC расположены горизонтально и пронумерованы слева направо, 2-5 верхний ряд, 6-9 нижний.

В схемах приборов с евро-версией торпеды и высокой колодки разъемов расположены горизонтально.Если смотреть из ствола, то вверху БББ справа 13 розеток освещения, слева показатели работоспособности узлов.

Бортовая система управления

БСК создавался на автомобилях с высокой модификацией торпеды и вариантом евро. Помогает контролировать состояние тормозных колодок и уровень жидкости в агрегатах во время движения. На панели отображаются датчики уровня:

  • тормозная жидкость;
  • масел;
  • охлаждающая жидкость;
  • стирка.

Дополнительно реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках. В нормальном состоянии индикаторы не горят и не обращают на себя внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимальному для нормальной работы того или иного агрегата.Меры нужно принимать немедленно, так как запаса на сигнал лампы приборной панели нет.

Бортовая система мониторинга значительно упрощает обслуживание автомобилей, особенно на дальних маршрутах, и предупреждает о критической ситуации. Но это не исключает необходимости проверять уровень масла и тормозной жидкости перед выездом из гаража, регулярно предотвращать тормоза и менять накладки до их износа.

Основные показатели

ВАЗ 2109 имеет панель приборов, электрическая схема на плате, имеет разъемы выходных штекеров разного цвета.Датчики подключаются к красному цвету, что является наиболее важным для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

  • уровень топлива в баке;
  • состояние стояночного тормоза;
  • положение воздушной заслонки карбюратора;
  • аварийное давление в системе;
  • уровень заряда аккумулятора;
  • впрыск топлива;
  • тахометр.

В этой группе разъемов подключены как лампа указателей поворотов вправо, так и резисторы.У более старых моделей до 1995 года, Ваз 2109, электрическая схема не имеет разъемов БСК, поэтому схемы распределения ламп несколько иные и включают в себя некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и сигнализации.

Осветительные приборы и габариты

В основном к белому разъему выходных штекеров подключаются датчики, сигнализирующие о работе осветительных приборов, это лампы:

  • наружное освещение;
  • противотуманных фар;
  • габаритов;
  • аварийное освещение;
  • дальний свет;
  • указателей поворота;
  • остановок;
  • фары для движения задним ходом;
  • обогрев заднего стекла.

В эту группу розеток также входит подключение индикаторов отстегнутых ремней безопасности и регулировки токсичности впрыска, индикаторов включения левых поворотов в момент начала движения.

Отличия плат разных моделей

Фото бортов с низкой и высокой торпедой различаются расположением прорезей, ориентированных по вертикали и горизонтали. На автомобилях, выпущенных до и после 1996 года, схема подключения ВАЗ 2109 существенно не отличается вне зависимости от модели.Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра размещены отдельно.

Скорость передвижения

Прибор скорости движения — спидометр, относится к важнейшим показателям. Помимо скорости движения, он также показывает пройденный путь. На моделях до 1995 года это в основном общий пробег. В более поздних моделях есть счетчик длины дневного пути и кнопка, позволяющая обнулить его.

При неисправности спидометра следует проверить крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Заменить приводной трос, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по данному ремонту небольшая, поэтому лучше сразу обратиться к специалистам.

Ремонт электросхемы

В ВАЗ 2109 схема питания построена на общих принципах подключения.Плюс идет от АКБ для всех устройств. Минус для каждого суммируется отдельно, от узла, о работе которого сигнализирует определенный свет. Большинство поломок можно отремонтировать вручную.

Любое видео расскажет вам, что если несколько индикаторов не работают, вам следует начать с проверки исправности предохранителей. Открыв капот, вы увидите справа под ним черный ящик со схемой расположения каждого конкретного выключателя. Выберите правильный предохранитель и замените.

Перед началом ремонта помните, что инструкция по работе с электрическими цепями вне зависимости от напряжения и тока требует отключения питания и разрядки имеющихся конденсаторов.Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и полностью сжечь всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить контакты и подтянуть их, которые со временем окисляются, лампы заменить. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Наиболее частые неисправности возникают при показаниях уровня топлива. Необходимо проверить настройку поплавка, который можно сбить, и обмотку резистора, отвечающего за отклонение стрелки.Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте упор. Все это делается после проверки исправности предохранителей.

Если стрелка указателя уровня топлива постоянно скачкообразно меняет свое положение, то контакт между токоприемником и резистором ослаб. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.
